GIGASET USB ADAPTER 108 - Adaptateur USB SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur réseau USB
Connexion	Sans fil
Interface	USB
Norme réseau	802.11b/g
Fréquence	2,4 GHz
Portée	Jusqu'à 100 mètres en intérieur
Antennes	1 antenne externe
Alimentation	Alimentation via USB
Compatibilité OS	Windows, Mac OS, Linux
Dimensions	Compact, environ 10 x 7 x 2 cm
Poids	Léger, environ 100 g
Sécurité	WEP, WPA, WPA2
Indicateurs LED	Oui, pour alimentation et activité réseau
Installation	Plug and Play
Utilisation	Communication sans fil pour PC

FOIRE AUX QUESTIONS - GIGASET USB ADAPTER 108 SIEMENS

Comment installer le SIEMENS GIGASET USB ADAPTER 108 sur mon ordinateur ?

Pour installer le SIEMENS GIGASET USB ADAPTER 108, branchez l'adaptateur sur un port USB disponible de votre ordinateur. Le système d'exploitation devrait détecter automatiquement l'appareil et installer les pilotes nécessaires.

Que faire si mon ordinateur ne reconnaît pas l'adaptateur ?

Assurez-vous que l'adaptateur est correctement branché. Essayez de le connecter à un autre port USB. Si le problème persiste, vérifiez si les pilotes sont à jour ou réinstallez les pilotes de l'adaptateur.

L'adaptateur fonctionne-t-il avec tous les systèmes d'exploitation ?

Le SIEMENS GIGASET USB ADAPTER 108 est compatible avec la plupart des systèmes d'exploitation, y compris Windows et MacOS. Vérifiez la documentation fournie pour des informations spécifiques sur la compatibilité.

Comment résoudre les problèmes de connexion sans fil ?

Vérifiez que le signal sans fil est activé sur votre appareil. Assurez-vous également que vous êtes à portée du routeur et qu'il n'y a pas d'interférences. Redémarrez l'adaptateur et le routeur si nécessaire.

Puis-je utiliser l'adaptateur avec mon téléphone fixe ?

Oui, le SIEMENS GIGASET USB ADAPTER 108 peut être utilisé pour connecter un téléphone fixe à votre ordinateur afin de passer des appels via Internet.

Que faire si l'adaptateur chauffe pendant l'utilisation ?

Il est normal que l'adaptateur chauffe légèrement pendant l'utilisation. Cependant, si la température devient excessive, débranchez-le et laissez-le refroidir. Si le problème persiste, envisagez de contacter le service client.

Comment mettre à jour les pilotes de l'adaptateur ?

Pour mettre à jour les pilotes, visitez le site Web du fabricant, recherchez la section de support ou de téléchargement, et téléchargez la version la plus récente des pilotes pour le SIEMENS GIGASET USB ADAPTER 108.

L'adaptateur fonctionne-t-il avec des réseaux 5 GHz ?

Le SIEMENS GIGASET USB ADAPTER 108 est généralement conçu pour fonctionner avec des réseaux 2,4 GHz. Vérifiez les spécifications de votre modèle pour plus de détails sur la compatibilité avec les réseaux 5 GHz.

Que faire si je rencontre des interférences sur la connexion ?

Essayez de déplacer l'adaptateur ou votre routeur pour minimiser les obstructions. Éloignez-vous des appareils électroniques qui pourraient causer des interférences, comme les micro-ondes ou les téléphones sans fil.

MODE D'EMPLOI GIGASET USB ADAPTER 108 SIEMENS

Consignes de sécurité .... 5

Consignes pour la sécurité de fonctionnement ... 5

Votre contribution en faveur de l'environnement (ECO) 5

L'adaptateur Gigaset USB Adapter 108 ..... 7

Principes des réseaux sans-fil 7

Local Area Network (LAN) = réseau local d'entreprise 7

Réseau ad-hoc 8

Réseau d'infrastructure 8

Sécurité dans le réseau radio : le chiffrement 8

Chiffrement WEP 9

Chiffrement WPA 9

Portée de la liaison radio sans-fil WLAN 9

Installation du Gigaset USB Adapter 108 ..... 10

Configuration système minimum requise 10

Contenu de l'emballage 10

Remarques concernant l'emplacement 10

Voyant de statut 11

Installation du logiciel 11

Raccordement du Gigaset USB Adapter 108 à votre PC 14

Installation des pilotes 15

Contrôle de l'installation 16

Configuration du Gigaset USB Adapter 108 ..... 18

Moniteur de l'adaptateur Gigaset WLAN 18

Démarrage du moniteur 18

Désactiver le démarrage automatique 19

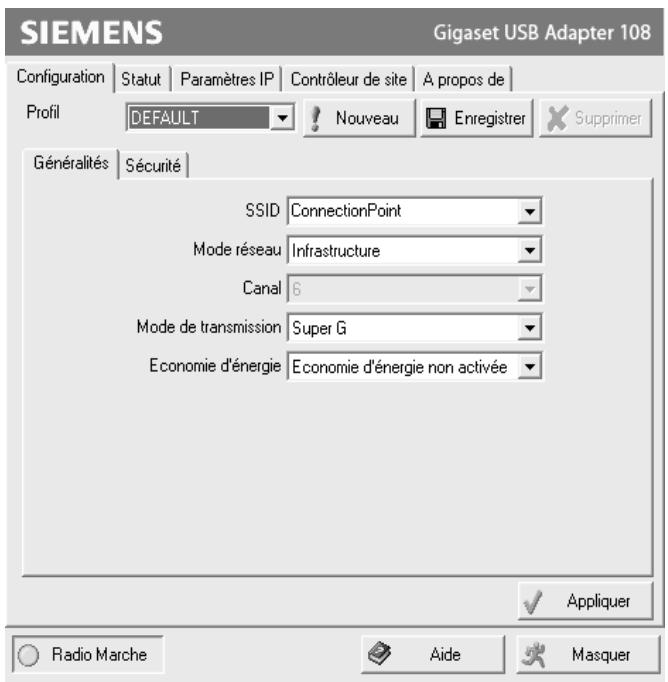

Utilisation du moniteur Gigaset WLAN Adapter 19

Quitter le moniteur 21

Configuration 21

Configuration – Général 22

Configuration – Sécurité 25

Configuration – Profils 29

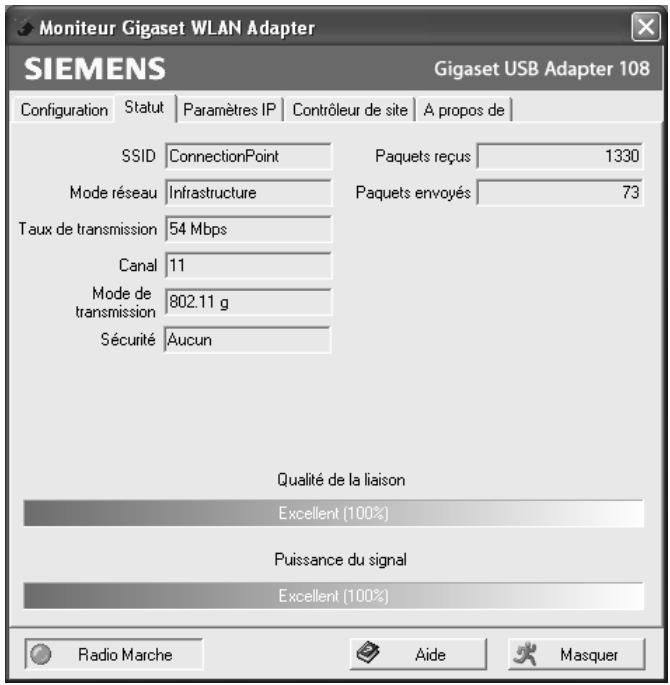

Statut 31

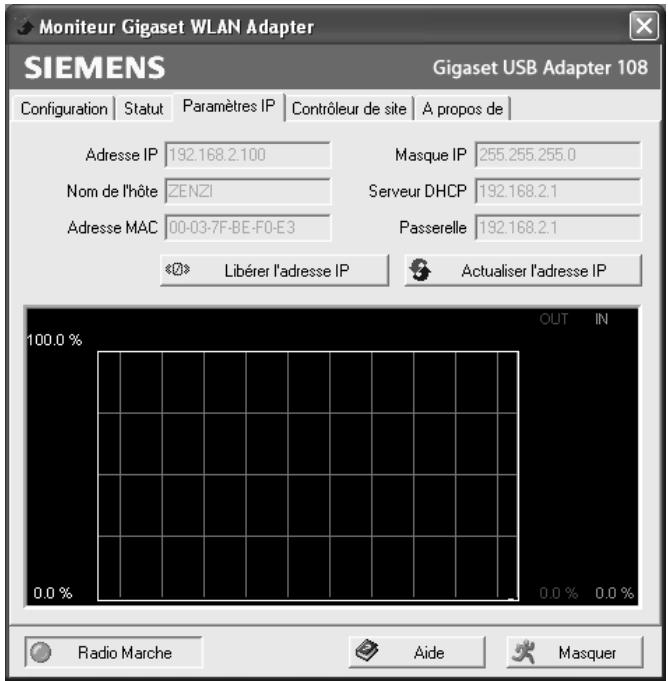

Paramètres IP 32

Contrôleur de site 34

A propos de 36

Sommaire

Désinstallation du Gigaset USB Adapter 108 .... 37

Désinstallation du logiciel 37

Terminer la désinstallation 37

Mise à jour des pilotes ..... 38

Glossaire 39

Annexe 47

Dépannage 47

Spécifications 51

Logiciel 51

Matériel 51

Mise au rebut 53

Certificat de garantie pour la France 55

Certificat de garantie pour la Suisse 57

Certificat de garantie pour la Belgique 58

Index 60

Consignes de sécurité

L'adaptateur Gigaset USB Adapter 108 est susceptible de perturber le fonctionnement des équipements et appareils médicaux. Vous devez donc vous conformer aux spécifications techniques correspondant à l'environnement correspondant.
Lorsque vous confiez votre adaptateur Gigaset USB Adapter 108 à un tiers, remettez-lui également le Cd-Rom incluant ce manuel.
- Ne jamais mettre en service un appareil endommagé. En cas de doute, adressez-vous à notre service clientèle, voir au chapitre « Service clients (Customer Care) » à la page 54.

Consignes pour la sécurité de fonctionnement

Après avoir installé/configuré votre Gigaset USB Adapter 108 sur votre PC, n'oubliez pas de renseigner les paramètres de sécurité de votre réseau sans-fil :

♦ Modifiez le nom de votre réseau sans-fil (SSID) sur la totalité des matériels le composant, voir « SSID (Service Set Identifier) » à la page 22.
Activez le chiffrement des communications radio de votre réseau sans-fil, voir « Configuration – Sécurité » à la page 25.

Votre contribution en faveur de

l'environnement (ECO)

Gigaset Communications GmbH met un point d'honneur à fabriquer des produits qui soient les plus respectueux de l'environnement. Nous voulons disposer en permamence d'un processus qui nous permette de respecter plus facilement les exigences strictes de la norme ISO 14001 régissant la gestion de l'environnement à l'échelle internationale.

Autres points positifs pour l'environnement

Grâce à leur circuit logique, tous nos routeurs et répéteurs consomment jusqu'à 60 % d'énergie en moins et offrent ainsi une meilleure efficacité énergétique.
- Vous pouvez donc réduire la puissance d'émission WLAN sur tous les routeurs et répéteurs ainsi que sur certains clients WLAN en fonction de l'appareil utilisé et du système d'exploitation de votre PC.
- Vous pouvez désactiver le réseau WLAN intégralement.

Marques déposées

Gigaset Communications GmbH est titulaire d'une licence de marque de Siemens AG.

Microsoft, Windows 98 SE, Windows ME, Windows 2000, Windows XP, Windows Vista et Internet Explorer sont des marques déposées de Microsoft Corporation.

Super G est une marque déposée de Atheros Communications, Inc.

Remarque :

Toute mention de marques déposées et de désignations commerciales dans le présent manuel a uniquement une fonction d'illustration et ne préjuge en aucun cas de leur disponibilité. Les marques déposées et les désignations commerciales appartiennent dans tous les cas à leur détenteur respectif.

L'adaptateur Gigaset USB Adapter 108

Le Gigaset USB Adapter 108 est un adaptateur pour réseau local sans-fil relié à votre PC ou votre ordinateur portable via le port USB (Universal Serial Bus). Les produits Gigaset vous permettent de mettre en place un réseau local sans-fil (WLAN = Wireless Local Area Network ou RLAN) en vous libérant de la contrainte de poser des câbles.

Votre adaptateur Gigaset USB Adapter 108 vous permet de connecter votre PC à d'autres ordinateurs également équipés en sans-fil (mode ad-hoc).

Vous pouvez également raccorder votre PC à un routeur sans-fil (ex. le Gigaset SE 366 WLAN) pour accéder à Internet (en mode infrastructure).

Les ordinateurs communiquent entre eux par liaison radio, peu importe l'endroit où ils se trouvent, aussi longtemps qu'ils se trouvent dans la portée du réseau radio. Les autres ordinateurs mobiles tels que les ordinateurs portables peuvent se connecter sans problème au réseau sans-fil à partir de différents emplacements. Vous pouvez utiliser les fichiers et imprimantes partagées en sans-fil. L'adaptateur Gigaset USB Adapter 108 fonctionne selon la norme radio IEEE 802.11g et reste compatible avec la norme antérieure IEEE 802.11b. Par ailleurs, le Gigaset USB Adapter 108 prend en charge la technologie Super G. Celle-ci permet d'obtenir sur le réseau, par agrégation de canaux, un taux de transmission atteignant jusqu'à 108 Mbps. Pour assurer la sécurité de votre réseau, il est possible de chiffrer les liaisons radio selon la norme WPA ou WEP 64/128 bits.

Le présent manuel d'utilisation comporte des informations permettant de mettre en place un réseau sans-fil ainsi que des informations importantes sur l'installation et la configuration de votre adaptateur Gigaset USB Adapter 108.

Principes des réseaux sans-fil

Dans cette section, sont énoncés certains principes sur les réseaux sans-fil pour illustrer le fonctionnement et l'installation du Gigaset USB Adapter 108.

Local Area Network (LAN) = réseau local d'entreprise

Un réseau local est utilisé dans une zone limitée. Un réseau est formé de deux ou de plusieurs ordinateurs interconnectés et partageant des fichiers ainsi que des périphériques (ex. des imprimantes).

L'adaptateur Gigaset USB Adapter 108 vous permet de communiquer avec d'autres ordinateurs sans être obligé de poser des câbles informatiques. Vous pouvez également déplacer votre PC tout en restant connecté au réseau.

Le Gigaset USB Adapter 108 peut être utilisé de deux manières. Première possibilité : vous pouvez vous connecter directement à un ou à plusieurs ordinateurs dotés d'adaptateurs sans-fil. Cela permet de créer un réseau dit « ad-hoc ». Deuxième possibilité : vous pouvez également vous connecter à un point d'accès (qui crée un réseau dit « infrastructure ») permettant d'accéder un réseau local sans-fil existant.

Réseau ad-hoc

Dans un réseau ad-hoc, les liaisons peer-to-peer (point à point) sont établies par radio entre les ordinateurs. Un réseau ad-hoc est mis en place de manière spontanée (ad-hoc) par les participants, en fonction de leurs besoins. Tous les ordinateurs doivent être équipés d'un adaptateur réseau sans-fil, par ex. un Gigaset USB Adapter 108, une Gigaset PC Card 108 ou un Gigaset USB Stick. Les domaines d'application des réseaux ad-hoc se trouvent partout où il est nécessaire de déployer rapidement et sans infrastructure réseau existante communications en sans-fil (mobilité).

Réseau d'infrastructure

Dans un réseau d'infrastructure, les connexions entre les participants sont établies à partir d'un ou de plusieurs points d'accès. Le point d'accès constitue la base du réseau sans-fil. Il contrôle les connexions entre les participants connectés et peut également servir de lien vers un réseau filaire (LAN) existant ou vers un accès Internet.

Itinérance

Il est possible d'installer plusieurs points d'accès afin d'étendre la zone de couverture d'un réseau sans-fil. Les ordinateurs interconnectés au sein d'un réseau local sans-fil doté de plusieurs points d'accès peuvent se déplacer librement entre ceux-ci sans coupure de liaison avec le réseau. Dès que le contact radio menace de s'interrompre, l'ordinateur se met automatiquement à la recherche d'un autre point d'accès offrant un meilleur signal. Tous les points d'accès et PC sans-fil doivent utiliser le même nom de réseau sans-fil (la même SSID). Tous les points d'accès doivent être raccordés à un réseau Ethernet commun.

Sécurité dans le réseau radio : le chiffrement

Tout réseau – filaire ou sans-fil – peut être exposé à des écoutes non autorisées en faisant appel à des moyens techniques.

La connexion de votre réseau local au réseau public est une source de risques non négligeable pour la sécurité de vos données. Vous devez systématiquement utiliser des scanneurs de virus pour protéger vos ordinateurs, tout comme vos connexions individuelles, contre les attaques externes insidieuses utilisant par exemple votre messagerie.

Les antivirus ne vous protègent pas contre les accès externes non autorisés (« hackers »). Pour parer ce risque, les produits Gigaset offrent différentes solutions de chiffrement permettant de se prémunir contre pratiquement toutes les attaques externes (« hacking ») sur le réseau radio.

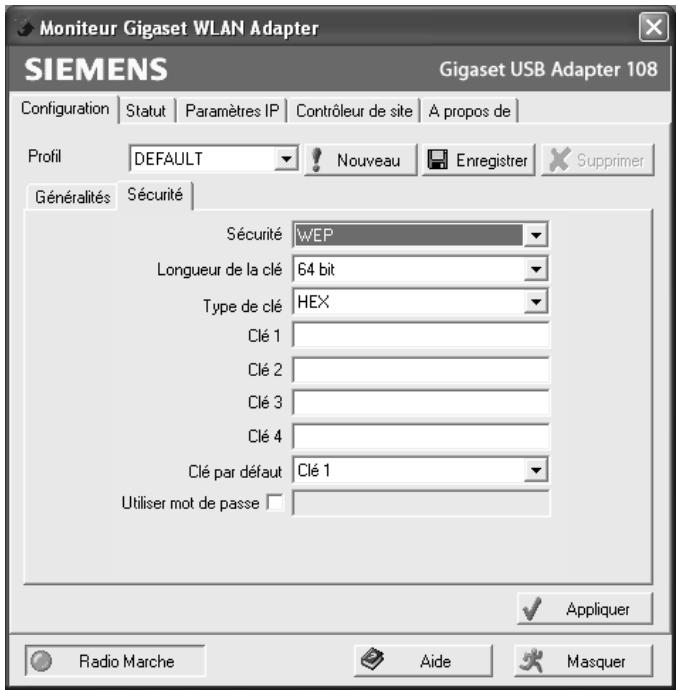

Chiffrement WEP

Le chiffrement WEP (Wired Equivalent Privacy) code les données à l'émission à l'aide d'une clé que vous avez définie. Du côté du destinataire utilisant la même clé, les données sont ensuite décodées. Quant aux destinataires ignorant cette clé, la lecture du contenu du flux de données sera impossible ou devra faire appel à des moyens techniques importants.

Il est possible de choisir parmi deux niveaux de sécurité pour le calcul de la clé :

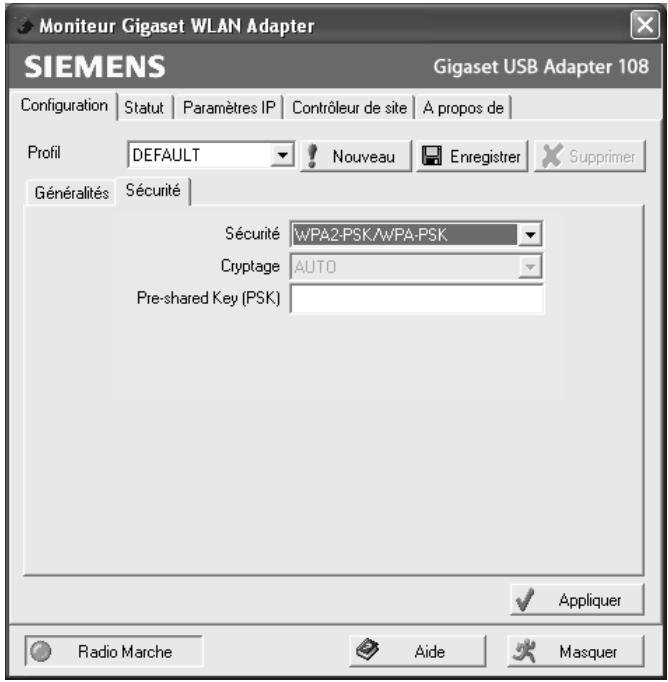

Le WPA (Wireless Protected Access) constitue une nouvelle solution conforme aux normes pour renforcer la sécurité dans les réseaux sans fil. Le WPA, en offrant des méthodes de chiffrement et d'authentication encore plus fiables, est voué à remplacer la norme WEP (Wired Equivalent Privacy).

Votre adaptateur Gigaset USB Adapter 108 vous permet d'utiliser le chiffrement WPA indépendamment du système d'exploitation utilisé. Le chiffrement WPA est particulièrement recommandé pour répondre aux exigences de sécurité les plus élevées.

Portée de la liaison radio sans-fil WLAN

La portée maximale est d'environ 300 mètres en champs libre et de 30 mètres en intérieur. La portée peut diminuer considérablement en fonction des conditions ambiantes, de la configuration de l'espace et des bâtiments. Vous pouvez augmenter la portée de votre réseau radio en installant un répéteur à la limite de portée (ex. le Gigaset WLAN Repeater). Par ailleurs, l'appareil prend en charge la fonction XR (eXtended Range). Celle-ci permet également d'augmenter la portée. Le passage en mode XR s'effectue automatiquement lorsque le signal est trop faible et que le correspondant dispose également de la fonction XR.

Installation du Gigaset USB Adapter 108

Configuration système minimum requise

Les éléments suivants sont requis pour le fonctionnement de l'adaptateur :

un PC à 466 MHz doté de l'un des systèmes d'exploitation ci-après : Windows 98SE, Windows ME, Windows 2000, Windows XP ou Windows Vista,
◆ 64 Mo de mémoire vive,
◆ 30 Mo d'espace disque,
◆ un port USB libre,
◆ un lecteur de Cd-Rom ou un lecteur de DVD.

Contenu de l'emballage

L'emballage comporte les éléments suivants :

un adaptateur Gigaset USB Adapter 108, un câble de liaison USB et une antenne externe,
un Cd-Rom contenant les programmes d'installation et de configuration, ce manuel d'utilisation détaillé et le logiciel Acrobat Reader pour la lecture du manuel d'utilisation,
◆ un guide d'installation rapide.

Remarques concernant l'emplacement

Sélectionnez l'emplacement de telle manière que les ondes radio soient perturbées par un minimum d'obstacles. Mettez l'adaptateur Gigaset USB Adapter 108 à l'abri de l'humidité.

Évitez de placer l'adaptateur Gigaset USB Adapter 108 à proximité immédiate d'autres appareils électroniques. Les appareils électriques peuvent interagir entre eux et les ondes radio peuvent perturber le fonctionnement d'un autre appareil.

Posez le Gigaset USB Adapter 108 sur une surface plane non glissante. Protégez les surfaces particulièrement sensibles.

Afin d'augmenter au maximum la portée, nous vous recommandons d'installer les composants WLAN à un endroit central et ouvert. Évitez par exemple toute installation dans des recoins sous le bureau ou derrière une armoire.

Voyant de statut

L'adaptateur Gigaset USB Adapter 108 comprend deux diodes portant l'inscription WLAN.

Diode	État	Signification
Power	Allumée en permanence	Gigaset USB Adapter 108 correctement installé sur votre PC et prêt à fonctionner.
	Éteinte	L'appareil n'est pas prêt à fonctionner.
WLAN	Clignotement	Transmission de données.
	Éteinte	Pas de trafic de données actuellement.

Installation du logiciel

À noter :

Ne raccordez jamais le câble USB à votre PC avant d'y être invité par le logiciel d'installation.

Vous devez tout d'abord installer le logiciel fourni. Ce logiciel comporte les pilotes pour le périphérique USB ainsi que l'utilitaire de configuration et de surveillance, le Moniteur Gigaset WLAN Adapter.

Seul ce logiciel a été conçu précisément pour l'adaptateur Gigaset USB 108. Des pilotes analogues figurant dans la base de données de pilotes Windows sont également disponibles. Toutefois, ces pilotes ne comportent généralement pas toutes les fonctionnalités ou fonctionnent tout à fait différemment.

Ne raccordez pas le Gigaset USB Adapter 108 à votre PC avant d'y être invité par le programme d'installation. Si vous connectez le Gigaset USB Adapter 108 à votre PC avant d'avoir installé le logiciel, Windows reconnaît automatiquement l'appareil et affiche alors une boîte de dialogue demandant le pilote correspondant. Cliquez sur Interrom-pre pour quitter la boîte de dialogue. Retirez le Gigaset USB Adapter 108 de l'ordinateur puis installez le logiciel.

À noter :

Pour procéder à l'installation, vous aurez éventuellement besoin des droits d'administrateur sur votre PC.

Remarques destinées aux utilisateurs des systèmes d'exploitation Windows 98SE/ME :

Si le programme d'installation vous demande de redémarrer l'ordinateur, cliquez sur Redémarrer. L'installation se poursuit après le redémarrage de l'ordinateur. Suivez ensuite les instructions et étapes d'installation indiquées plus loin.

Préparez le CD-Rom avec votre système d'exploitation pour procéder à l'installation. Le programme vous demandera éventuellement de l'insérer.

Démarrer l'installation

→ Quittez tous les programmes Windows en cours d'exécution.
→ Insérez le Cd-Rom fourni dans le lecteur de votre PC et attendez jusqu'à l'ouverture d'une fenêtre d'accueil. Dans le cas où cette fenêtre n'apparaîtrait pas automatiquement sur votre ordinateur, démarrez l'installation manuellement de la manière suivante :

• Ouvrez l'Explorateur Windows.
• Sélectionnez le lecteur de CD-Rom.
• Double-cliquez sur start.exe.

La fenêtre suivante de sélection de la langue apparaît alors.

→ Sélectionnez la langue.

Une nouvelle fenêtre présente le contenu du CD-Rom.

Installation

Installez le logiciel pour le Gigaset USB Adapter 108.

Guide Utilisateur

Le manuel d'utilisation détaillé du Cd-Rom s'ouvre. Si vous ne parvenez pas à ouvrir le manuel d'utilisation détaillé de votre Cd-Rom, vous devez installer le programme gratuit Adobe Acrobat Reader proposé sur le CD-Rom.

Cas d'application pratiques et exemples de configuration

Vous trouverez dans ce manuel des solutions aux problèmes rencontrés.

Installer Adobe Reader

Installez Adobe Acrobat Reader, Version 6.

Rechercher CD

Si vous recherchez un fichier sur le Cd-Rom, vous pouvez visualiser le contenu du Cd-Rom dans une fenêtre de l'Explorateur.

Précédent

Le programme retourne à l'écran de sélection de la langue.

Quitter

Le programme se termine.

→ Cliquez sur Installation.

Remarque :

Les boîtes de dialogue des différents systèmes d'exploitation présentent des différences très minimes. À quelques clics de souris et redémarrages près, l'installation est pratiquement automatique.

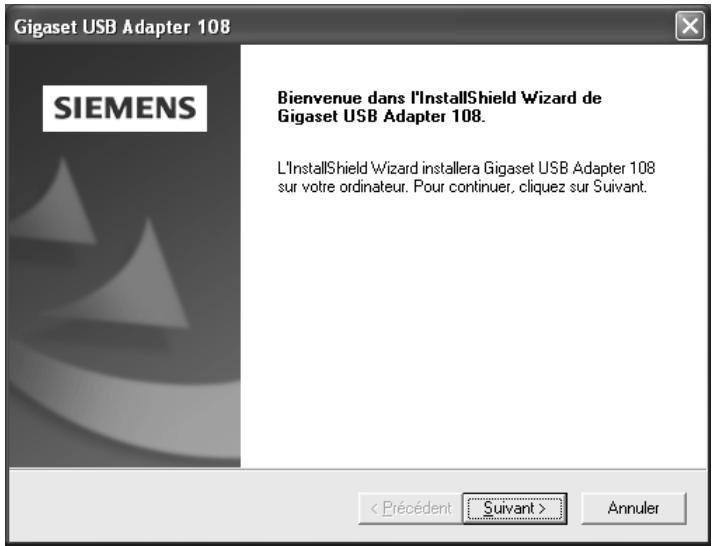

L'Assistant Installation apparaît sur l'écran.

Gigaset USB Adapter 108 SIEMENS Bienvenue dans l'InstallShield Wizard de Gigaset USB Adapter 108. L'InstallShield Wizard installera Gigaset USB Adapter 108 sur votre ordinateur. Pour continuer, cliquez sur Suivant.

→ Cliquez à nouveau sur Suivant.
La boîte de dialogue d'accord de licence s'ouvre.
→ Si vous acceptez l'accord de licence, cliquez sur Oui.
Sélectionnez dans la fenêtre suivante le répertoire d'installation.
→ Cliquez sur Parcourir pour sélectionner un répertoire différent. Cliquez sur Suivant pour poursuivre l'installation.

Lors de l'installation, l'Assistant affiche dans la boîte de dialogue Etat de l'initialisation l'action qui est en cours d'exécution ainsi que l'avancement de l'installation.

Au terme de cette étape d'installation, une boîte de dialogue apparaît vous demandant de raccorder le Gigaset USB Adapter 108 à votre PC.

Connector maintenant votre Gigaset USB Adapter 108

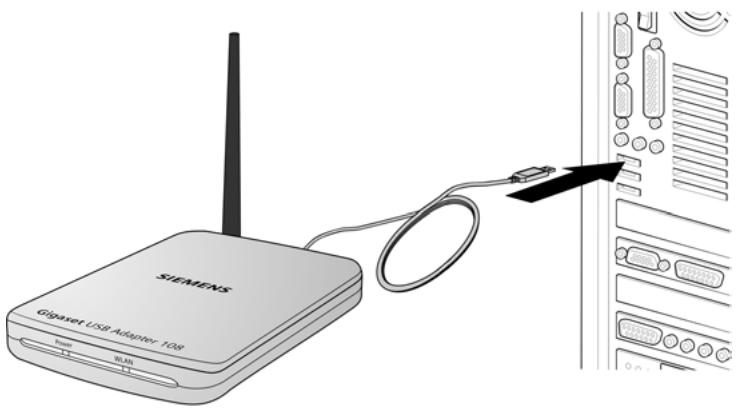

Raccordement du Gigaset USB Adapter 108 à votre PC

SIEMENS Gigaset USB Ethernet 108

→ Raccordez le connecteur sur un port USB libre de votre PC.

À noter :

Le Gigaset USB Adapter 108 est compatible avec la version USB 2.0.

Dans le cas où votre PC est doté d'une version USB 1.1 plus ancienne, il est possible qu'un message d'erreur apparaisse durant l'installation. Ignorez ce message d'erreur. L'adaptateur Gigaset USB Adapter 108 est également compatible avec la version USB 1.1. Le débit maximal possible sera alors inférieur à celui obtenu avec l'USB 2.0.

Installation des pilotes

Dès que vous raccordez le Gigaset USB Adapter 108 à votre PC, l'installation se poursuit automatiquement. La boîte de dialogue Reconnaissance automatique du matériel s'ouvre pour l'installation des pilotes.

À noter :

Si votre PC est équipé du système d'exploitation Windows XP Service Pack 2, la fenêtre de l'Assistant d'ajout de matériel apparaît. Sélectionnez-y l'option Non, pas cette fois-ci puis cliquez sur Suivant.

→ Un boîte de dialogue s'ouvre en fonction des autres paramètres de votre PC. Sélectionnez l'option Installation automatique du programme et cliquez sur Suivant.

Si la fenêtre n'apparaît pas, le système exécute automatiquement l'étape d'installation décrite ici.

Remarques :

Sous Windows 98 SE / ME : Vous pouvez éventuellement obtenir un message vous demandant d'insérer votre CD d'installation Windows afin de poursuivre l'installation des pilotes. Vous devez donc préparer ce CD ou spécifier le chemin sous lequel les fichiers d'installation de Windows se trouvent sur votre PC.
◆ Redémarrez votre PC si cela vous est demandé.
Dans le cas où votre PC comporte des fichiers plus récents, validez la boîte de dialogue vous demandant si vous voulez les conserver, en pressant sur le bouton Oui.

Après l'installation apparaissent, en fonction de votre système d'exploitation, une ou deux fenêtres vous invitant à terminer l'installation.

→ Cliquez sur Terminer.

L'installation est terminée et votre ordinateur est redémarré.

Contrôle de l'installation

Au terme de l'installation, vous avez accès aux fonctionnalités du Moniteur Gigaset WLAN Adapter. Cet outils permet de configurer votre adaptateur et d'établir une connexion avec les autres adaptateurs sans-fil ou avec un point d'accès.

Le moniteur de l'adaptateur Gigaset WLAN est représenté dans la zone Info de la barre des tâches par une icône indiquant également s'il existe déjà une connexion avec un autre partenaire de communication, ainsi que le niveau de qualité de cette connexion. Dans un réseau sans-fil comprenant uniquement des appareils Gigaset et utilisant les paramètres par défaut (par ex. pas de chiffrement), la connexion avec un point d'accès est automatiquement établie lors de l'installation.

La zone Info de la barre des tâches permet d'afficher les informations suivantes :

L'icône Moniteur Gigaset WLAN Adapter n'est pas visible.

→ Essayez tout d'abord de l'activer manuellement, voir chapitre « Démarrage du moniteur » à la page 18.

Si cette opération n'est pas possible, cela signifie que l'installation a échoué.

→ Désinstallez le logiciel selon les indications données au chapitre « Désinstallation du logiciel » à la page 37.
→ Réinstallez ensuite le programme, voir chapitre « Installation du logiciel » à la page 11.

L'icône apparaît dans la barre des tâches, une boule rouge est visible au-dessus de l'icône :

L'outils Moniteur Gigaset WLAN Adapter est installé ; le câble USB n'est pas encore ou pas correctement inséré.

→ Vérifiez la liaison USB.

L'icône apparaît dans la barre des tâches, une croix rouge est visible au-dessus de l'icône :

L'outils Moniteur Gigaset WLAN Adapter est installé et actif ; il n'existe encore aucune liaison avec le réseau local sans-fil.

→ Poursuivez au chapitre « Configuration du Gigaset USB Adapter 108 » à la page 18.

L'icône apparaît dans la barre des tâches, une boule verte est visible au-dessus de l'icône :

L'outils Moniteur Gigaset WLAN Adapter est installé et actif ; il existe déjà une connexion avec le réseau local sans-fil.

Le nombre de barres visibles sur l'icône est fonction de la qualité de la connexion (voir ci-dessous).

Reportez-vous également au chapitre « Consignes pour la sécurité de fonctionnement » à la page 5.

Affichage de l'info-bulle associée à la liaison

Lorsque vous positionnez le pointeur de la souris sur l'icône dans la barre de tâches, une info-bulle affichant les propriétés de la liaison apparaît au-dessus de l'icône.

Cet objet offre les propriétés suivantes :

♦ Le nom du réseau SSID (Service Set Identifier) utilisé à la ligne Connexion (ex. CPT)
◆ La vitesse du lien sans-fil (en Mbps) dans la ligne Vitesse (ex. 36 Mbps)
◆ La qualité de la transmission (en %) à la ligne Qualité de la liaison

Lorsque aucune connexion n'est établie, l'icône est surmontée d'une boule rouge et l'info bulle affiche le texte Déconnecté.

Lecture de la qualité de connexion sur l'icône

L'icône prend différents aspects en fonction du degré actuel de qualité de la connexion. Plus la qualité de la connexion est bonne, plus la vitesse de transmission est élevée.

En cas de qualité de connexion moyenne à mauvaise :

→ Rapprochez si possible votre ordinateur du partenaire de communication afin d'obtenir une intensité de champ plus élevée.

Pas de WLAN disponible (croix rouge au-dessus de la barre)

Pas de WLAN auquel vous pourriez vous connecter disponible à portée de votre Gigaset USB Adapter 108.

→ Contrôlez la configuration du point d'accès et ajustez les paramètres du Gigaset USB Adapter 108.

OU

→ Changez d'emplacement pour réduire la distance par rapport au partenaire de communication.

Configuration du Gigaset USB Adapter 108

Moniteur de l'adaptateur Gigaset WLAN

Vous pouvez configurer et contrôler le Gigaset USB Adapter 108 avec l'outils Moniteur Gigaset USB Adapter 108.

Démarrage du moniteur

Dans la configuration par défaut, le moniteur Gigaset WLAN Adapter est automatiquement lancé en arrière-plan lors du démarrage de votre ordinateur. L'icône du moniteur Gigaset WLAN Adapter apparaît dans la zone Information de la barre des tâches.

→ Double-cliquez dans la zone Information de la barre des tâches sur l'icône du moniteur Gigaset WLAN Adapter afin d'ouvrir l'interface utilisateur du moniteur.

OU

→ Cliquez avec la touche droite de la souris sur l'icône du moniteur Gigaset WLAN Adapter dans la zone Informations de la barre des tâches. Le menu contextuel affiche les onglets disponibles ainsi que l'option Quitter.
→ Cliquez dans le menu contextuel sur l'onglet de votre choix pour ouvrir l'interface utilisateur du moniteur et pour afficher cet onglet directement. Sélectionnez l'option Quitter pour refermer le moniteur de l'adaptateur Gigaset WLAN.

Configuration

Statut

Paramètres IP

Contrôleur de site

A propos de

Quitter

Dans le cas où l'icône du moniteur Gigaset WLAN Adapter n'apparaît pas dans la barre des tâches, vous devez redémarrer tout d'abord le programme :

→ Cliquez dans le menu Démarrer sur Démarrer – Programmes – Gigaset USB Adapter 108 – Moniteur Gigaset WLAN Adapter.

Le programme est lancé. L'icône du moniteur Gigaset WLAN Adapter apparaît dans la zone Information de la barre des tâches.

Désactiver le démarrage automatique

Le moniteur Gigaset WLAN Adapter est appelé automatiquement à chaque démarrage de votre ordinateur. Dans le cas où vous n'avez pas besoin du moniteur de manière continue vous pouvez désactiver le démarrage automatique.

→ Exécutez Démarrer – Programmes – Démarrage automatique.
→ Cliquez avec la touche droite de la souris sur l'entrée Moniteur Gigaset WLAN Adapter.
→ Sélectionnez Effacer (ou Supprimer) pour supprimer le lien vers le moniteur Giga-set WLAN Adapter du démarrage automatique.

Le moniteur n'étant plus appelé automatiquement à chaque démarrage, vous devez démarrer le programme à la main.

Utilisation du moniteur Gigaset WLAN Adapter

Vous trouverez dans l'interface utilisateur du moniteur Gigaset WLAN Adapter les paramètres disponibles pour votre adaptateur réseau ainsi que les voyants de statut dans les différents onglets.

SIEMENS Gigaset USB Adapter 108 Configuration Statut Paramètres IP Contrôleur de site A propos de Profil DEFAULT Nouveau Enregistrer Supprimer Généralités Sécurité SSID ConnectionPoint Mode réseau Infrastructure Canal 6 Mode de transmission Super G Economie d'énergie Economie d'énergie non activée Appliquer Radio Marche Aide Masquer

Onglets

Les onglets suivants sont disponibles pour la configuration de l'adaptateur réseau surveillé, pour l'adaptateur Gigaset USB Adapter 108.

◆ Configuration : Sélectionner le profil, modifier la configuration de base et les options de sécurité (voir « Configuration » page 21)
◆ Statut : Contrôler les données de fonctionnement courantes et la puissance du signal (voir « Statut » page 31)
◆ Paramètres IP : Contrôler l'adresse réseau, connecter et déconnecter l'ordinateur (voir « Paramètres IP » page 32)

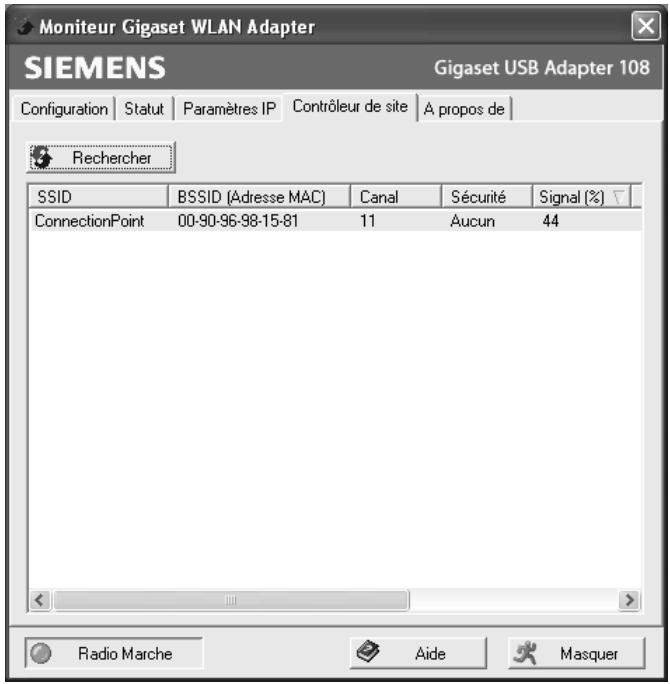

Contrôleur de site : Rechercher les partenaires de communication disponibles (voir « Contrôleur de site » page 34)

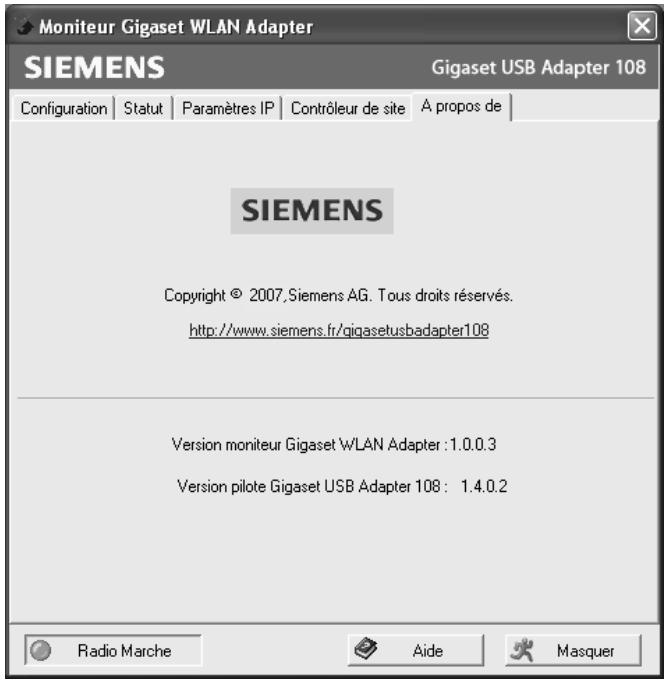

◆ A propos de : Vérifier la version du logiciel (voir « A propos de » page 36)

Boutons

Les boutons au-dessous de chaque onglet vous permettent d'utiliser l'une des options suivantes :

Activez ou désactivez la fonction radio de votre adaptateur réseau à l'aide des boutons Radio Marche ou Radio Arrêt. L'état de la fonction radio est signalé par une icône verte ou rouge sur le bouton.

Radio Marche

La fonction radio de l'adaptateur réseau est activée (icône verte). L'ordinateur est accessible sur le réseau.

Radio Arrêt

→ Cliquez sur Radio Marche pour désactiver la fonction radio de l'adaptateur réseau.
L'indicateur Radio Arrêt est activé. L'ordinateur n'est plus disponible dans le réseau.

La fonction radio de l'adaptateur réseau est désactivée (icône rouge). L'ordinateur n'est pas accessible dans le réseau.

Aide

→ Cliquez sur Radio Arrêt pour activer la fonction radio de l'adaptateur réseau.
L'indicateur Radio Marche est activé. L'ordinateur est accessible dans le réseau.

Masquer

Activez le bouton Aide pour ouvrir l'aide du moniteur de l'adaptateur Gigaset WLAN.

Activez le bouton Masquer pour fermer l'interface utilisateur du moniteur de l'adaptateur Gigaset WLAN.

L'icône dans la zone Information de la barre des tâches indique que le moniteur continue d'être actif en arrière-plan.

→ Double-cliquez sur cette icône pour ouvrir à nouveau l'interface de commande du moniteur.

Quitter le moniteur

Masquer le moniteur

→ Cliquez sur l'interface utilisateur du moniteur sur Masquer.

L'interface de commande est fermée. L'icône dans la zone Info de la barre des tâches indique que le moniteur Gigaset WLAN Adapter continue à être actif en arrière-plan.

Arrêt du programme

→ Cliquez à l'aide du bouton droit de la souris sur l'icône du moniteur Gigaset WLAN Adapter dans la zone Informations de la barre des tâches.

Le menu contextuel est ouvert.

→ Sélectionnez l'option Quitter pour quitter le programme.

Le moniteur Gigaset WLAN Adapter est arrêté. L'icône dans la zone Information de la barre des tâches disparaît.

Configuration

Définissez sur l'onglet Configuration les paramètres de base généraux ainsi que les options de sécurité pour le fonctionnement de l'adaptateur Gigaset USB Adapter 108.

L'onglet Configuration comporte les rubriques suivantes :

Généralités : Définition des paramètres de base et de la puissance d'émission (voir « Configuration – Général » page 22)

- Sécurité : Configuration des paramètres de sécurité (voir « Configuration – Sécurité » page 25)

♦ Profil : Création et gestion de différents profils de configuration (voir « Configuration – Profils » page 29)

Configuration – Général

Pour que les ordinateurs puissent communiquer au sein d'un réseau sans fil WLAN, tous doivent avoir le même identifiant (SSID) et doivent utiliser le même canal radio. Par ailleurs, les ordinateurs connectés doivent accorder leur débit respectif afin de pouvoir échanger des données.

Ces paramètres de base doivent être ajustés pour chaque profil, à la rubrique Généralités de l'onglet Configuration.

À noter :

Pour des raisons de sécurité, vous devez, dès que l'installation est achevée, modifier le nom du réseau sans-fil (champs SSID) utilisé par tous les éléments de votre réseau. Ce SSID défini par défaut, peut être connu de personnes non autorisées.

SIEMENS Gigaset USB Adapter 108 Configuration | Statut | Paramètres IP | Contrôleur de site | A propos de | Profil | DEFAULT | ? Nouveau | Enregistrer | Supprimer | Généralités | Sécurité | SSID ConnectionPoint Mode réseau Infrastructure Canal 6 Mode de transmission Super G Economie d'énergie Economie d'énergie non activée Appliquer Radio Marche Aide Masquer

SSID (Service Set Identifier)

Le SSID est l'identifiant permettant d'identifier de manière unique un réseau sans fil (WLAN ou RLAN) afin de permettre à ce réseau de se distinguer par exemple d'un autre réseau sans fil existant parallèlement. Tous les adaptateurs réseau au sein d'un réseau sans fil doivent utiliser le même identifiant.

→ Dans le champ SSID, vous pouvez définir l'identifiant du partenaire de communication auquel votre PC sera connecté.

L'identifiant ConnectionPoint est défini par défaut.

L'ordre de définition du SSID est fonction du Mode réseau du WLAN :

Infrastructure :

Le SSID doit être défini dans un premier temps sur le point d'accès. Ce SSID est automatiquement attribué à chaque adaptateur réseau qui se connecte.

Ad hoc :

Il est important que tous les adaptateurs réseau utilisent le même SSID. L'ordre dans lequel ils sont inscrits est indifférent.

Mode de fonctionnement

→ Spécifiez dans l'environnement réseau choisi le Mode réseau à utiliser :

- Infrastructure :

L'environnement réseau est accessible à des ordinateurs sans fil (WLAN) et câblés (LAN). La liaison entre le WLAN et le LAN est établie à partir d'un point d'accès.

- Ad hoc :

L'environnement réseau ne possède pas de structure fixe mais est établi à la demande entre les adaptateurs réseau disponibles. Il n'est pas nécessaire d'utiliser de point d'accès.

Le mode de fonctionnement Infrastructure est défini par défaut.

À noter :

En mode Ad hoc, l'appareil travaille toujours en mode de transmission 802.11b, c'est-à-dire avec un taux maximal de transmission de 11 Mbps. Pour transmettre rapidement de très grandes quantités de fichiers, il est donc recommandé d'utiliser un point d'accès.

Pour une présentation détaillée des modes de fonctionnement, reportez-vous au chapitre « Principes des réseaux sans-fil » page 7.

Canal

Le champ Canal affiche le canal radio utilisé pour les communications entre les partenaires. Il est possible de sélectionner les canaux radio 1 à 13.

Dans le mode de fonctionnement Infrastructure, le canal radio est prédéfini par le point d'accès pour tous les utilisateurs du réseau sans fil et il n'est possible de le changer qu'à cet endroit. Le champ Canal ne sert alors qu'à afficher le canal utilisé.

Pour le mode de fonctionnement Ad hoc, vous devez fixer à la main le canal de l'adaptateur réseau :

→ Fixez le canal utilisé par les partenaires de communication dans le réseau ad-hoc.

Si vous utilisez un PC avec le système d'exploitation Windows Vista, le canal est automatiquement réglé sur le mode Ad hoc.

Remarque :

La connexion est établie avec l'appareil dont la puissance d'émission est la plus élevée.

Mode de transmission

L'adaptateur Gigaset USB Adapter 108 est équipé pour fonctionner selon différents standards WLAN :

→ Sélectionnez 802.11g lorsque l'environnement réseau demandé utilise ce standard WLAN.
Le débit théorique maximal est de 54 Mbps.

OU

→ Sélectionnez 802.11b lorsque l'environnement réseau demandé utilise ce standard WLAN.

Le débit maximum est limité à 11 Mbps.

OU

→ Choisissez 802.11 b/g (mixte), si vous voulez utiliser les deux modes dans le réseau demandé : les adaptateurs réseau fonctionnent en partie selon le standard 802.11g et en partie selon le standard 802.11b.

Le débit théorique maximal est fonction du standard WLAN du partenaire de communication.

OU

→ Sélectionnez Super G pour doubler le taux de transmission de données. Ce mode est basé sur 802.11g et permet d'obtenir, par agrégation de canaux, un taux maximal de transmission de données de 108 Mbps.

Le réglage par défaut est Super G.

Remarques :

Si vous utilisez un PC avec le système d'exploitation Windows Vista, le mode de transmission est réglé automatiquement en fonction du point d'accès.
Le mode Super G ne peut être utilisé que si le point d'accès prend en charge ce mode de transmission. Si ce n'est pas le cas, et que vous avez conservé le réglage par défaut Super G, le mode de transmission pris en charge par le point d'accès est automatiquement utilisé.
Lorsque le mode Super G n'est pas pris en charge par tous les composants de votre réseau sans fil, le taux de transmission peut diminuer pour des raisons techniques.
- Le mode Super G utilise toujours le canal 6. Lorsque ce canal est déjà occupé par un autre réseau dans la zone d'émission de votre réseau sans fil, vous ne pouvez pas utiliser le Super G.

Economie d'énergie

Cette fonction n'est pas disponible sur les PC équipés de Windows Vista.

L'adaptateur Gigaset USB Adapter 108 peut fonctionner en mode économie d'énergie. L'ordinateur reste accessible dans le réseau, mais la consommation électrique de l'adaptateur réseau est réduite à son minimum.

→ Sélectionnez Activé pour faire fonctionner l'adaptateur réseau en mode économie d'énergie.

La portée d'un réseau sans fil ne peut se limiter à des locaux fermés. L'avantage que représente l'établissement de connexions libérées de la contrainte de l'emplacement comporte également le risque d'écoute des transmissions radio par des tiers non autorisés. Pour éviter l'exploitation malveillante de vos données, il est donc crucial de chiffrer les liaisons radio de votre réseau sans fil.

Les produits Gigaset vous permettent d'ajuster selon vos besoins les paramètres de sécurité pour chaque profil de configuration. Les fonctions de chiffrement ci-après sont disponibles :

◆ chiffrement WPA2-PSK/WPA-PSK (recommandé)
◆ chiffrement WEP (128 bits ou 64 bits)
◆ Authentication avec WPA/WPA2 (utilisable dans les réseaux comportant un serveur d'authentication)

À noter :

Pour que la communication puisse se dérouler normalement, il est nécessaire que tous les participants d'un réseau sans fil utilisent les mêmes paramètres de sécurité (mode de chiffrement et clé associée).

Les paramètres de sécurité sont définis dans la rubrique Sécurité de l'onglet Configuration.

Activation des options de sécurité

Le mode de sécurité Aucun est prédéfini sur l'onglet Configuration – Sécurité. Vous pouvez ainsi vous connecter à tous les réseaux sans fil n'utilisant pas de chiffrement pour le transfert de données.

Si vous avez l'intention de vous connecter à un réseau sans fil dans lequel la connexion doit être contrôlée et les données doivent être chiffrées, vous devez activer les options de sécurité de votre Gigaset USB Adapter 108.

→ Sélectionnez le mode de sécurité souhaité dans la liste déroulante Sécurité.

Une fenêtre s'ouvre pour la configuration du mode choisi.

• WPA2-PSK/WPA-PSK (voir p. 26)
• WEP (voir p. 27)

Le WPA2-PSK/WPA-PSK offre, en comparaison au WEP, une sécurité supérieure pour votre réseau. Vous devez donc utiliser le WPA2-PSK/WPA-PSK pour l'inscription dans la mesure où tous les composants de votre réseau le prennent en charge.

Dans les réseaux comportant un serveur d'authentication, les options suivantes sont disponibles :

- WPA2/WPA

Si vous utilisez le WPA2/WPA dans votre réseau pour l'authentication, vous devez choisir les paramètres en fonction de la configuration du réseau. Adressez vous à votre administrateur.

Configuration du Gigaset USB Adapter 108

Une fenêtre s'ouvre pour la configuration du mode choisi.

WPA2-PSK/WPA-PSK

Moniteur Gigaset WLAN Adapter SIEMENS Gigaset USB Adapter 108 Configuration Statut Paramètres IP Contrôleur de site A propos de Profil DEFAULT Nouveau Enregistrer Supprimer Généralités Sécurité Sécurité wPA2-PSK/wPA-PSK Cryptage_AUTO Pre-shared Key (PSK) Appliquer Radio Marche Aide Masquer

→ Entrez dans le champ Pre-shared Key (PSK) la clé que vous voulez utiliser pour la connexion au réseau.

À noter : tous les composants au sein d'un réseau doivent utiliser la même Pre-shared Key (PSK) afin de pouvoir communiquer les uns avec les autres.

Si vous vous voulez vous connecter à un réseau en mode de fonctionnement Infrastructure, définissez en règle générale pour votre réseau tout d'abord une clé Pre-Shared Key (PSK) sur votre routeur sans fil. Copiez-la ensuite pour tous les autres composants de votre réseau. Vous trouverez de plus amples informations à ce sujet dans le manuel utilisateur associé à votre routeur sans fil.

→ Cliquez sur Appliquer pour enregistrer les modifications sur l'ordinateur.

WEP

Moniteur Gigaset WLAN Adapter SIEMENS Gigaset USB Adapter 108 Configuration | Statut | Paramètres IP | Contrôleur de site | A propos de | Profil | DEFAULT | ! Nouveau Enregistrer Supprimer Généralités | Sécurité | Sécurité | WEP Longueur de la clé | 64 bit Type de clé | HEX Clé 1 Clé 2 Clé 3 Clé 4 Clé par défaut | Clé 1 Utiliser mot de passe □ Appliquer Radio Marche Aide Masquer

→ Sélectionnez la longueur de clé WEP souhaitée dans le champ Longueur de la clé.

À noter : tous les composants au sein d'un réseau doivent utiliser la même longueur de clé afin de pouvoir communiquer les uns avec les autres.

Utilisez une clé de 128 bits de longueur si tous les composants réseau le prennent en charge. Cela permet de garantir une sécurité plus élevée de vos données dans votre réseau.

→ Sélectionnez dans le champ Type de clé le format de caractères utilisé pour la création des clés :

- HEX

Les clés sont entrées au format hexadécimal. Seuls les chiffres entre 0 et 9 et les lettres entre A et F peuvent être utilisés pour la saisie. 26 caractères hexadécimaux sont utilisés pour une clé de 128 bits de long et 10 caractères hexadécimaux pour une clé de 64 bits de long.

- ASCII

Les clés sont formées à l'aide de tout caractère du jeu de caractères ASCII. 13 caractères sont utilisés pour une clé de 128 bits de long et 5 caractères pour une clé de 64 bits de long.

Configuration du Gigaset USB Adapter 108

Après avoir sélectionné la longueur et le type de clé, vous pouvez soit utiliser un mot de passe pour la génération automatique de vos clés soit entrer les clés à la main :

◆ Génération de clé avec un mot de passe

Vous pouvez utiliser pour le chiffrement un mot de passe à partir duquel les clés requises sont générées automatiquement.

→ Activez l'option Utiliser mot de passe.

Le champ d'entrée correspondant est activé.

→ Saisissez dans la zone Utiliser mot de passe une séquence de caractères quelconque en guise de mot de passe. Le nombre maximal de caractères est limité à 260.

À noter :

• Il est nécessaire cependant que tous les partenaires de communication utilisent le même mot de passe pour le chiffrement.
• Vous devez noter votre mot de passe et le conserver en lieu sûr.

Lorsque vous avez entré le mot de passe, vous pouvez passer les étapes suivantes et enregistrer vos modifications.

◆ Génération manuelle des clés

Vous pouvez entrer jusqu'à quatre clés dans les champs Clé 1 à Clé 4. La longueur maximum de la chaîne de caractères entrée est déterminée par les paramètres définis dans les champs Longueur de la clé et Type de clé.

→ Entrez au moins une clé dans l'un des quatre champs texte.

À noter :

Il est nécessaire cependant que tous les partenaires de communication utilisent les mêmes clés pour le chiffrement.

→ Sélectionnez dans le champ Clé par défaut l'une des quatre clés permettant de chiffrer les transmissions de données de votre ordinateur.
→ Cliquez sur Appliquer pour valider les modifications.

Les options de sécurité de votre Gigaset USB Adapter 108 sont ainsi activées.

Sélectionner un profil

Le moniteur Gigaset WLAN Adapter est en mesure de gérer plusieurs profils de configurations pour votre Gigaset USB Adapter 108. Si vous souhaitez par exemple utiliser votre ordinateur dans différents réseau sans fil, vous pouvez créer plusieurs profils et les adapter en fonction des besoins de chaque réseau. Lorsque vous changez de réseau, il vous suffit alors de sélectionner le profil correspondant pour permettre à votre ordinateur de se connecter sur le nouveau réseau.

L'adaptateur Gigaset USB Adapter 108 utilise toujours la configuration valide pour le profil défini dans le champ Profil.

À noter :

Au terme de l'installation, le profil DEFAULT est prédéfini avec les paramètres de base usuels.

Créer un profil

→ Cliquez à côté du champ Profil sur le bouton Nouveau.
La boîte de dialogue de saisie d'un nom de profil s'ouvre.

Nom du nouveau profil OK

→ Entrez un nom quelconque pour le nouveau profil et validez votre saisie en cliquant sur OK. Le nom du profil peut être codé sur 29 caractères maximum.

À noter :

Dans la perspective d'une reconnaissance ultérieure, il est recommandé de choisir comme nom de profil un « nom parlant ». Saisissez par exemple comme nom de profil l'emplacement du réseau sans fil.

Les paramètres qui étaient valides jusqu'alors continuent à être visibles.

→ Configurez ensuite les paramètres en fonction des contraintes de votre environnement réseau.

→ Cliquez sur Enregistrer.

Votre configuration est enregistrée dans un nouveau profil. La sélection dans le champ Profil est étendue avec l'ajout du nouveau nom de profil.

Sélectionner le profil

→ Ouvrez la sélection dans la zone Profil.
→ Cliquez sur le nom du profil choisi.
Le profil sélectionné est activé et apparaît dans le champ Profil.
→ Cliquez sur Appliquer pour activer le profil sélectionné.

Modifier le profil

→ Sélectionnez dans la zone Profil le profil de votre choix.
→ Si nécessaire, modifiez les paramètres.
→ Cliquez sur Enregistrer.
Vos modifications sont enregistrées dans le profil sélectionné.

À noter :

Cliquez sur Enregistrer pour actualiser le profil sélectionné. Les paramètres précédents sont remplacés et ne sont plus accessibles.

Supprimer le profil

→ Sélectionnez dans la zone Profil le profil que vous souhaitez supprimer.
→ Cliquez sur Supprimer.
Le nom du profil choisi est retiré de la sélection dans le champ Profil. Les paramètres enregistrés dans ce profil sont perdus.

Remarque :

Le profil DEFAULT ne peut pas être supprimé.

Statut

L'onglet Statut vous renseigne sur le statut du réseau sans fil auquel votre ordinateur est relié par l'intermédiaire de l'adaptateur réseau.

• Vous voyez dans la zone de gauche les paramètres valides pour le profil de configuration actif.
• Vous voyez sur les volets droits et inférieurs les valeurs statistiques correspondant au précédent transfert de données.

Moniteur Gigaset WLAN Adapter SIEMENS Gigaset USB Adapter 108 Configuration Statut Paramètres IP Contrôleur de site A propos de SSID ConnectionPoint Paquets reçus 1330 Mode réseau Infrastructure Paquets envoyés 73 Taux de transmission 54 Mbps Canal 11 Mode de transmission 802.11 g Sécurité Aucun Qualité de la liaison Excellent (100%) Puissance du signal Excellent (100%) Radio Marche Aide Masquer

SSID	Affiche l’identifiant de l’environnement réseau (voir « SSID (Service Set Identifier) » page 22).
Mode réseau	Affiche l’architecture de l’environnement réseau (voir « Mode de fonctionnement » page 23).
Taux de transmission	Affiche le taux de transmission courant en Mbps.
Canal	Affiche le canal utilisé pour les communications radio (voir « Canal » page 23).
Mode de transmission	Affiche le standard WLAN utilisé pour le transfert de données (voir « Mode de transmission » page 24).
Sécurité	Indique la méthode de chiffrement (voir « Configuration – Sécurité » page 25).
Paquets reçus	Indique le nombre de paquets de données reçus des partenaires de communication par votre ordinateur, depuis le début de la connexion, dans le réseau sans fil courant.
Paquets envoyés	Indique le nombre de paquets de données envoyés par votre ordinateur aux partenaires de communication, depuis le début de la connexion, dans le réseau sans fil courant.
Qualité de la liaison	Affiche la qualité de la liaison sans fil.La visualisation de la qualité de connexion est complétée par un pourcentage et par une évaluation du signal (Excellent, Bon, Satisfaisant ou Mauvais.
Puissance du signal	Indique la puissance du signal radio de la connexion réseau sans fil.La visualisation de la puissance du signal est complétée par un pourcentage et par une évaluation du signal (Excellent, Bon, Satisfaisant ou Mauvais).

Paramètres IP

L'onglet Paramètres IP présente toutes les informations pertinentes pour l'utilisation de votre ordinateur au sein du réseau (LAN et WLAN). L'adresse de votre ordinateur utilisée sur le réseau sans-fil peut être actualisée ou libérée à l'aide de deux boutons. Un graphique dans le volet inférieur affiche l'évolution des transmissions dans le réseau sans fil.

Moniteur Gigaset WLAN Adapter SIEMENS Gigaset USB Adapter 108 Configuration | Statut | Paramètres IP | Contrôleur de site | A propos de | Adresse IP 192.168.2.100 Masque IP 255.255.255.0 Nom de l'hôte ZENZI Serveur DHCP 192.168.2.1 Adresse MAC 00-03-7F-BE-F0-E3 Passerelle 192.168.2.1 Libérer l'adresse IP Actualiser l'adresse IP 100.0 % OUT IN 0.0 % Radio Marche Aide Masquer

Adresse IP	Indique l'adresse IP utilisée par votre ordinateur pour se connecter au réseau sans fil. L'adresse IP est normalement attribuée à votre ordinateur par le serveur DHCP chargé de la coordination de l'accès de l'ordinateur à un réseau, au réseau sans fil, par exemple le serveur DHCP du point d'accès.
Nom de l'hôte	Nom de l'ordinateur enregistré lors de l'installation du système d'exploitation.
Adresse MAC	Indique l'adresse physique de votre adaptateur réseau.
Masque IP	Affiche la valeur du masque de sous-réseau définissant la plage d'adresses de l'adresse IP :La valeur 255.255.255.0 par exemple signifie que l'adresse du réseau se compose des trois premiers blocs de l'adresse IP. Le dernier bloc est utilisé quant à lui pour l'adressage des ordinateurs au sein de ce réseau. Le nombre de blocs de l'adresse IP utilisés pour l'adressage dépend de la taille du réseau et donc du nombre d'ordinateurs connectés.
Serveur DHCP	Affiche l'adresse IP du système attribuée par le serveur DHCP pour l'adressage automatique et la coordination des ordinateurs interconnectés.
Passerelle	Affiche l'adresse IP du système permettant d'accéder à un réseau de niveau supérieur, par exemple pour la connexion à Internet.

Actualiser l'adresse IP

→ Cliquez sur Actualiser l'adresse IP pour connecter votre ordinateur à un réseau WLAN.

L'adaptateur réseau vérifie si un serveur DHCP dont les paramètres sont compatibles avec celles du profil de configuration est disponible dans le périmètre de portée radio. Le cas échéant, le serveur DHCP répond à la demande en attribuant une adresse IP qui sera utilisée par votre ordinateur pour échanger des données avec le nouveau réseau.

Libérer l'adresse IP

→ Cliquez sur Libérer l'adresse IP pour déconnecter votre ordinateur du WLAN courant.

Votre ordinateur est déconnecté du serveur DHCP et n'est plus disponible pour les partenaires de communication du WLAN précédent. Le serveur DHCP peut attribuer à un nouveau partenaire de communication l'adresse IP précédemment attribuée à votre ordinateur.

Charge réseau

Le diagramme situé dans le volet inférieur de l'onglet Paramètres IP affiche la charge réseau obtenue entre les partenaires de communication et votre ordinateur.

Les débits effectifs apparaissent séparément pour l'émission et la réception des données et sont comparés avec le débit autorisé théoriquement dans ce réseau sans fil. Les pourcentages qui en résultent sont ajoutés en continu au graphique.

Contrôleur de site

L'onglet Contrôleur de site vous donne une vue d'ensemble globale sur tous les partenaires de communication disponibles avec un SSID visible. Cliquez sur une ligne pour afficher une liste récapitulant toutes les informations pertinentes sur les partenaires de communication potentiels. Vous pouvez si nécessaire vous connecter à l'un des partenaire de communication affichée en le sélectionnant directement à partir de la liste.

Moniteur Gigaset WLAN Adapter SIEMENS Gigaset USB Adapter 108 Configuration | Statut | Paramètres IP | Contrôleur de site | A propos de | Rechercher SSID BSSID (Adresse MAC) Canal Sécurité Signal (%) ConnectionPoint 00-90-96-98-15-81 11 Aucun 44 Radio Marche Aide Masquer

Sélectionner la liste.

→ Cliquez sur Rechercher pour parcourir l'environnement réseau à la recherche de partenaires de communication potentiels.
Une liste affichant les partenaires de communication courants est établie.
→ Cliquez à nouveau sur Rechercher pour actualiser la liste affichée.

Remarque :

L'actualisation de la liste peut durer 1-2 minutes en fonction du délai de réaction des différents partenaires de communication.

Les attributs suivants s'affichent dans la liste pour chaque partenaire de communication :

SSID	Affiche l'identifiant du partenaire de communication (voir « SSID (Service Set Identifier) » page 22).
BSSID (Adresse MAC)	Indique l'adresse physique du partenaire de communication (Basic Service Set Identifier).Dans les réseaux fonctionnant enmode infrastructure, leBSSID correspond à l'adresse MACdu point d'accès.
Canal	Affiche le canal radio utilisé par le partenaire de communication pour le transfert des données (voir « Canal » page 23).
Sécurité	Indique si la transmission radio avec le partenaire de communication en question est chiffrée (voir « Entrez dans le champ Pre-shared Key (PSK) la clé que vous voulez utiliser pour la connexion au réseau. » page 26).Le cas échéant, une icône en forme de clé apparaît.
Signal	Affiche en pourcentage la puissance du signal radio entre votre ordinateur et le partenaire de communication (voir « Statut » page 31).
Mode de transmission	Affiche le mode de transmission courant du partenaire de communication (voir « Mode de transmission » page 24).
XR	Indique si la fonction XR (Extended Range) du point d'accès est active. Cette fonction s'active lorsqu'une liaison ne peut pas être établie en raison d'un éloignement trop important. Elle permet d'augmenter la portée et provoque une réduction du taux de transmission.
Mode réseau	Affiche le mode de fonctionnement courant du partenaire de communication (voir « Mode de fonctionnement » page 23).

Établir une connexion

→ Double-cliquez dans la liste sur le partenaire de communication avec lequel vous souhaitez vous connecter.

Votre ordinateur est connecté au partenaire de communication.

Remarque :

Lorsque le profil de configuration de votre adaptateur réseau n'est pas compatible avec les paramètres du partenaire de communication, l'onglet Configuration – Généralités s'ouvre tout d'abord.

→ Modifiez les paramètres requis pour la connexion.

OU

→ Sélectionnez un profil déjà enregistré.

La connexion s'établit ensuite automatiquement.

A propos de

L'onglet A propos de donne des informations sur l'éditeur du logiciel et sur le numéro de version du logiciel installé sur votre ordinateur. Vous accédez directement à la page produit du fabricant à partir de l'adresse Internet indiquée et vous pouvez y trouver des informations actuelles ainsi que des mises à jour logicielles pour votre adaptateur réseau.

Moniteur Gigaset WLAN Adapter SIEMENS Gigaset USB Adapter 108 Configuration | Statut | Paramètres IP | Contrôleur de site | A propos de | SIEMENS Copyright © 2007, Siemens AG. Tous droits réservés. http://www.siemens.fr/qiqasetusbadapter108 Version moniteur Gigaset WLAN Adapter : 1.0.0.3 Version pilote Gigaset USB Adapter 108 : 1.4.0.2 Radio Marche Aide Masquer

Désinstallation du Gigaset USB Adapter 108

Il peut être nécessaire de procéder à la désinstallation de l'adaptateur Gigaset USB Adapter 108.

◆ Si une erreur s'est produite lors de l'installation.
♦ Le Gigaset USB Adapter 108 ne fonctionne pas correctement, il n'a pas été possible de résoudre le problème (voir chapitre « Dépannage » à la page 47).
- Vous venez d'acquérir une nouvelle version du Gigaset USB Adapter 108, et les instructions recommandent de désinstaller l'ancienne version.
- Vous n'avez plus besoin de votre Gigaset USB Adapter 108 et vous souhaitez libérer l'espace disque ou ne pas surcharger inutilement la mémoire vive.

Exécutez les étapes suivantes pour la désinstallation :

1. Désinstallez dans un premier temps le logiciel de l'adaptateur Gigaset USB Adapter 108.
2. Déconnecter ensuite le matériel.
3. Terminez ensuite la désinstallation.

Désinstallation du logiciel

Désinstallez le logiciel de l'adaptateur Gigaset USB Adapter 108 de votre PC :

→ Quittez tous les programmes Windows en cours d'exécution.
→ Exécutez Démarrer – Programmes – Gigaset USB Adapter 108 – Désinstaller Gigaset USB Adapter 108.

Une boîte de dialogue de confirmation s'ouvre alors.

→ Validez la demande en cliquant sur OK.

Le logiciel ainsi que l'ensemble des pilotes sont retirés de votre PC.

→ Ne redémarrez votre PC qu'après avoir déconnecté le Gigaset.

Remarque :

Dans le cas où vous redémarrez votre PC alors que le câble USB du Gigaset USB Adapter 108 est encore connecté, Windows lance la reconnaissance automatique du matériel. Quittez dans ce cas la reconnaissance automatique du matériel en cliquant sur Interrompre.

Terminer la désinstallation

→ Retirez le câble USB du port USB de votre PC après avoir désinstallé le logiciel.
→ Suivez les autres instructions et redémarrez votre PC.

Mise à jour des pilotes

Lorsqu'une nouvelle version de pilote est disponible, il est conseillé d'actualiser le pilote de l'adaptateur Gigaset USB Adapter 108. Pour plus de précisions sur les dernières mises à jour de pilotes, reportez-vous à notre site Web www.qigaset.com/qigasetusbadapter108.

→ Téléchargez le dernier pilote.

Exécutez ensuite les étapes suivantes pour actualiser le pilote :

→ Désinstallez le logiciel de l'adaptateur Gigaset USB Adapter 108 comme indiqué qu chapitre « Désinstallation du Gigaset USB Adapter 108 » à la page 37.
→ Après le redémarrage du PC, ouvrez le répertoire dans lequel vous avez téléchargé les nouveaux pilotes.
→ Lancez la mise à jour et suivez les instructions indiquées.

Pour plus d'informations, reportez-vous au chapitre « Installation du Gigaset USB Adapter 108 » à la page 10.

Glossaire

Adaptateur réseau

L'adaptateur réseau est l'équipement chargé de réaliser la liaison d'un composant réseau à un réseau local. Il peut s'agir d'une liaison sans-fil ou câblée. Exemple d'adaptateur réseau câblé : une carte réseau Ethernet. Les adaptateurs réseau sans-fil peuvent être par ex. le Gigaset USB Adapter 108, la Gigaset PC Card 108 ou le stick USB et la Gigaset PCI Card.

Un adaptateur réseau est identifié par une adresse unique, l'adresse MAC.

Adresse IP

L'adresse IP représente l'adresse attribuée de manière unique dans l'ensemble du réseau à un composant réseau sur la base des protocoles TCP/IP, par exemple au sein d'un réseau local (LAN) ou sur Internet. L'adresse IP comporte quatre blocs numériques (valeurs entre 0 et 255) séparés par un point (par exemple 192.168.2.1). L'adresse IP est formée par l'adresse du réseau et celle de la machine. En fonction du masque de sous-réseau, l'adresse réseau est formée d'un, de deux ou de trois blocs numériques, le reste étant réservé au numéro de la machine. Vous pouvez connaître l'adresse IP de votre ordinateur en entrant la commande ipconfig à partir de l'invite de commande.

Les adresses IP peuvent être attribuées manuellement (voir adresse IP fixe) ou automatiquement (voir adresse IP dynamique).

Sur Internet, on utilise habituellement des noms de domaine à la place des adresses IP. L'association entre noms de domaine et adresses IP est assurée par le DNS.

Adresse IP dynamique

Une adresse IP dynamique est automatiquement attribuée à un composant réseau à l'aide du protocole DHCP. De cette manière, l'adresse IP d'un composant réseau peut être modifiée lors de chaque connexion ou selon un intervalle défini.

Voir également Adresse IP fixe

Adresse IP fixe

Une adresse IP fixe est attribuée manuellement à un composant réseau lors de la configuration du réseau. Alors que l'adresse IP dynamique est modifiée, une adresse IP fixe reste inchangée.

Voir également Adresse IP dynamique

Adresse MAC

L'adresse MAC permet d'identifier de manière unique dans le monde un adaptateur réseau. Elle comporte six parties (en nombres hexadécimaux), par exemple 00-90-96-34-00-1A. L'adresse MAC est attribuée par le fabricant de l'adaptateur réseau et ne peut être modifiée. Vous pouvez connaître l'adresse IP de votre ordinateur en entrant la commande ipconfig /all à partir de l'invite de commande sous l'entrée « Adresse physique ».

Glossaire

Authentication

L'authentication permet de contrôler l'identité d'un ordinateur à partir d'une caractéristique particulière.

Broadcast

Une diffusion (broadcast) est un paquet de données qui n'est pas adressé à un destinataire particulier mais à tous les composants réseau d'un réseau. Le Gigaset SE366 WLAN ne redirige pas les paquets broadcast ; ceux-ci restent toujours au sein du réseau local (LAN) qu'il gère.

Chiffrement

Le chiffrement est destiné à assurer la protection des informations confidentielles contre les accès illicites. L'utilisation d'un système de chiffrement permet d'envoyer de manière sécurisée les paquets de données sur un réseau.

DHCP

Dynamic Host Configuration Protocol

Le protocole DHCP règle l'attribution automatique d'adresses IP à chacun des composants réseau. Il a été développé en raison de la lourdeur – tout particulièrement sur Internet – inhérente à l'attribution d'adresses IP, conséquence des changements constants occasionnés par le transfert des participants, leur départ ou par l'arrivée de nouveaux participants. Un serveur DHCP attribue automatiquement des adresses dynamiques aux composants réseau connectés (clients DHCP) à partir d'une gamme fixe d'adresses IP, permettant ainsi de réduire le travail de configuration. Il est possible, par ailleurs d'utiliser plus efficacement les domaines de travail : comme tous les participants ne sont pas actifs en même temps au sein du réseau, il est possible – en fonction des besoins – d'attribuer la même adresse IP à différents composants réseau successivement.

Le Gigaset SE366 WLAN comporte un serveur DHCP et peut attribuer automatiquement les adresses IP pour les ordinateurs d'un réseau local. Vous pouvez également décider que l'adresse IP de certains ordinateurs ne sera jamais modifiée.

DNS

Domain Name System

Le service DNS permet l'attribution d'adresses IP à des machines ou à des noms de domaines, plus aisément mémorisables. Pour chaque réseau local avec une liaison Internet, un serveur DNS doit gérer ces informations. Dès qu'une page Internet est sélectionnée, le navigateur récupère du serveur DNS l'adresse IP correspondante afin d'établir la connexion.

Dans le réseau Internet, l'attribution de noms de domaines à des adresses IP est réalisée dans un système distribué et hiérarchique. Un ordinateur local ne connaît que l'adresse du serveur de noms local. À son tour, celui-ci connaît toutes les adresses des machines au sein du réseau local ainsi que les serveurs de noms situés au niveau supérieur, qui connaissent à leur tour les adresses ou les serveurs de noms situés au niveau supérieur.

DSL

Le DSL est une technique de transmission de données permettant de bénéficier d'un accès Internet à 1,5 Mbps en utilisant les câbles téléphoniques classiques. Une connexion DSL est proposée par un fournisseur d'accès Internet. Il est nécessaire pour cela d'utiliser un modem DSL.

Ethernet

La technologie Ethernet est la technologie réseau la plus largement utilisée pour les réseaux locaux (LAN). Elle a été définie comme standard IEEE 802.3 par le IEEE. Ethernet utilise pour le transfert des données un câble de bande de base d'un débit de 10 ou de 100 Mbps.

FAI

Fournisseur de services Internet, voir Fournisseur Internet

Fournisseur Internet

Un fournisseur Internet (= Internet Service Provider) permet d'accéder à Internet contre le versement d'une taxe.

Hub

Au sein d'un réseau à topologie en étoile, un hub relie plusieurs composants réseau en redirigeant toutes les données qu'il reçoit vers tous les autres composants réseau.

Voir également Pont, Passerelle, Routeur, Switch

IEEE

L'IEEE est un organisme international chargé de fixer les normes dans le domaine des réseaux, en particulier pour la standardisation des technologies réseau, des protocoles de transmission, des vitesses de transmission de données et du câblage.

IEEE 802.11

La norme IEEE 802.11 est une norme pour les réseaux radio-électriques dans la bande dans 2,4 GHz. Les équipements terminaux peuvent être reliés en mode infrastructure à une station de base (point d'accès) ou bien établir des connexions spontanées les uns avec les autres (mode ad-hoc).

Glossaire

Internet

Le réseau Internet est un réseau étendu (WAN, Wide Area Network) auquel plusieurs millions d'utilisateurs sont connectés globalement. Concernant l'échange de données, un grand nombre de protocoles sont définis, regroupés sous l'étiquette TCP/IP. Tous les utilisateurs connectés à Internet sont identifiables à l'aide d'une adresse IP. Les serveurs sont adressés par le biais de leur nom de domaine (par exemple gigaset.com). L'attribution de noms de domaine et d'adresses IP intervient à partir du service DNS (Domaine Name System).

Les principaux services Internet sont les suivants :

♦ le courrier électronique (E-mail),
◆ le World Wide Web (Web),
♦ le transfert de fichier (FTP),
- les forums de discussion (Usenet /Newsgroup).

IP

Internet Protocol

Le protocole IP appartient aux protocoles TCP/IP. Il est chargé de l'adressage des utilisateurs participant à un réseau à l'aide d'une adresse IP et il transmet les données de leur émetteur vers le destinataire. Il détermine la voie choisie pour l'acheminement des paquets de données entre l'émetteur et le destinataire au sein d'un réseau complexe (routage).

Itinérance

Afin d'augmenter la portée d'un réseau local sans-fil, on fait appel, avec la fonction d'itinérance, à plusieurs points d'accès utilisant le même SSID et le même canal radio et interconnectés au moyen d'un réseau Ethernet. Les ordinateurs du réseau peuvent changer de manière dynamique d'un point d'accès à l'autre sans qu'une liaison radio existante soit interrompue.

LAN

Local Area Network = réseau local d'entreprise

Un réseau local constitue une combinaison de composants réseau destinés à échanger des données et à partager des ressources. L'extension géographique se limite à un secteur donné (un terrain). En règle générale, l'utilisateur se confond avec l'exploitant. Un réseau local peut être relié à d'autres réseaux locaux ou à un réseau étendu (WAN) comme le réseau Internet.

Masque de sous-réseau

Le masque de sous-réseau définit combien de blocs de numéros de l'adresse IP d'un ordinateur représentent l'adresse réseau et combien de blocs de numéros représentent l'adresse IP.

Le masque de sous-réseau dans un réseau géré par le Gigaset SE366 WLAN est toujours 255.255.255.0. En d'autres termes, les trois premiers blocs de chiffres de l'adresse IP forment l'adresse réseau et seul le dernier bloc de chiffres peut être utilisé pour l'attri-

bution d'adresses de machines. Les trois premières parties de l'adresse IP de l'ensemble des composants réseau sont donc toujours identiques.

Mbps

Mégabits par seconde / Millions de bits par seconde (MBit/s)

Les Mbps représentent une grandeur permettant d'indiquer la vitesse de transfert des données dans un réseau.

Mode ad-hoc

Le mode ad-hoc constitue un mode de fonctionnement des réseaux locaux sans-fil (WLAN), dans lequel les composants réseau établissent un réseau spontané sans point d'accès, comme par exemple pour plusieurs ordinateurs portables lors d'une conférence. Tous les composants réseau sont placés sur un pied d'égalité. Ils doivent être équipés d'un adaptateur réseau sans-fil.

Mode infrastructure

Le mode infrastructure constitue un mode opératoire des réseaux locaux sans-fil (WLAN), dans lequel un point d'accès règle la circulation des données. Les composants réseau peuvent se connecter directement les uns aux autres, de la même manière que dans le mode ad-hoc.

Nom de domaine

Le nom de domaine correspond au nom d'un ou de plusieurs serveurs Web sur Internet (par exemple gigaset.com). Il est récupéré à partir du service DNS pour former l'adresse IP correspondante.

Passerelle

Une passerelle est un composant système permettant de relier des réseaux basés sur des architectures (adressage, protocoles, interfaces applicatives, etc.) complètement différentes. Bien que cela ne soit pas tout à fait correct, ce terme est souvent utilisé comme un synonyme de routeur.

Voir également Pont, Hub, Routeur, Switch

Point d'accès

Un point d'accès tel que le Gigaset SE366 WLAN constitue le centre d'un réseau local sans-fil (WLAN). Il assure la connexion des composants réseau reliés par une liaison radio et règle le trafic des données au sein du réseau sans-fil. Le point d'accès constitue par ailleurs l'interface avec les autres réseaux par exemple avec un réseau local existant ou par l'intermédiaire d'un modem vers Internet. Le mode de fonctionnement des réseaux sans-fil dotés d'un point d'accès est connu sous le nom de mode infrastructure.

Pont

Un pont (bridge) relie plusieurs segments d'un réseau afin de former un réseau complet, par exemple un réseau TCP/IP. Les segments en question peuvent avoir différentes propriétés physiques, telles que différents câblages, comme pour les réseaux Ethernet et les réseaux sans-fil. En reliant plusieurs segments de réseau par le biais de bridges, il est possible d'étendre les réseaux locaux de manière quasiment illimitée.

Glossaire

Voir également Passerelle, Hub, Routeur, Switch

Protocole

Un protocole décrit les conventions choisies pour permettre de communiquer au sein d'un réseau. Il comporte des règles définissant l'établissement, la gestion et la désactivation d'une connexion, en passant par les formats de données, les durées et la gestion d'erreurs éventuelles. La communication entre deux applications fait appel à différents protocoles situés sur différentes couches, tels que les protocoles TCP/IP sur Internet.

RC4

L'algorithme RC4 est un algorithme de chiffrement servant de base aux chiffrements WEP et TKIP. Cet algorithme est basé sur une clé secrète et sur une longueur de clé variable.

Réseau

Un réseau est formé par un ensemble d'équipements reliés par différents câbles ou liaisons radio et partageant des ressources telles que des données et des périphériques. On distingue principalement les réseaux locaux (LAN) et les réseaux étendus (WAN).

Réseau sans-fil

Voir WLAN

Routeur

Un routeur redirige les paquets de données provenant d'un réseau local (LAN) vers un autre réseau, en choisissant la route la plus rapide. Un routeur permet de relier plusieurs réseaux s'appuyant sur différentes technologies réseau. Il est utilisé par exemple pour relier un réseau WLAN à Internet.

Voir également Pont, Hub, Routeur, Switch

Serveur DHCP

Voir DHCP

Serveur DNS

voir DNS

Sous-réseau

Un sous-réseau subdivise un réseau en plusieurs sous-réseaux partiels plus petits.

Super G

Super G est une extension du mode IEEE 802.11g. Il permet de doubler le taux de transmission maximal, par agrégation de canaux, et d'atteindre ainsi 108 Mbps.

SSID

Service Set Identifier

Le SSID identifie les stations d'un réseau sans-fil (WLAN). Tous les composants réseau sans-fil possédant le même SSID forment un réseau commun. Le SSID peut être choisi librement.

Switch

De manière analogue au hub, un switch est un élément de liaison entre différents segments du réseau ou entre différents composants réseau. À la différence du hub, le switch dispose de sa propre logique, ce qui lui permet de rediriger les paquets uniquement vers le sous-réseau ou le composant réseau auquel le paquet est destiné.

Voir également Pont, Passerelle, Hub, Routeur

Technologie XR

eXtended Range

La technologie XR permet d'augmenter la portée dans un WLAN et de mieux couvrir la zone souhaitée dans les réseaux privés ou professionnels. Lorsque cette fonction est activée au point d'accès, la portée peut être doublée ou triplée pour les adaptateurs réseau.

TKIP

Temporal Key Integrity Protocol

Le protocole TKIP est un perfectionnement du chiffrement WEP. Le chiffrement TKIP utilise, tout comme le WEP, l'algorithme de chiffrement RC4. Le protocole TKIP génère après chaque paquet de 10 Ko de nouvelles clés et répond ainsi à une exigence de sécurité plus élevée.

UDP

User Datagram Protocol

Le protocole UDP est un protocole appartenant à la famille de protocoles TCP/IP, et permettant d'assurer le transport des données entre deux utilisateurs (applications). À la différence du protocole TCP, le protocole UDP est un protocole non sécurisé. Le protocole UDP ne crée pas de connexion fixe. Les paquets de données, les datagrammes, sont envoyés en mode broadcast. Le destinataire est seul responsable de la réception des données. Quant à l'émetteur, il ne reçoit aucune notification.

WAN

Wide Area Network

Un WAN est un réseau étendu sans restriction géographique comme le réseau local. Le réseau Internet est le réseau étendu le plus largement utilisé. Un réseau étendu est exploité par un ou plusieurs fournisseurs faisant bénéficier de l'accès à des utilisateurs privés. L'accès à Internet est proposé par un fournisseur d'accès Internet.

WEP

Le WEP est un protocole sécurisé défini dans le standard IEEE 802.11. Dans un réseau sans-fil, le protocole WEP protège les données contre les accès non autorisés. Le chiffrement WEP utilise l'algorithme de chiffrement RC4.

Glossaire

WLAN

Réseau sans-fil

Les réseaux sans-fil (également appelés réseaux radio-électriques ou réseaux sans-fil) permettent aux composants réseau de communiquer avec un réseau en utilisant les fréquences radio-électriques comme moyen de transport. Le réseau local sans-fil peut être connecté à un réseau local câblé existant dont il forme ainsi une extension, ou bien former la base d'un nouveau réseau. La cellule radio-électrique constitue la brique de base d'un réseau sans-fil. Il s'agit de la zone à l'intérieur de laquelle la communication sans-fil a lieu. Un réseau sans-fil peut fonctionner en mode ad-hoc ou en mode infrastructure.

Le WLAN est actuellement spécifié par le standard IEEE 802.11. Le Gigaset USB Adapter 108 correspond à la norme 802.11g.

WPA

La norme WPA (Wireless Protected Access) constitue une nouvelle solution respectant les standards et offrant une meilleure sécurité dans les réseaux sans-fil. La technologie WPA est appelée à remplacer la norme WEP (Wired Equivalent Privacy), en offrant des méthodes de chiffrement et d'authentication plus fiables.

WPA-PSK

Clé pré-partagée WPA

WPA-PSK est une authentication dans les réseaux sans-fil permettant à l'utilisateur de définir leur propre clé. Cette clé doit alors être utilisée par tous les utilisateurs afin de permettre l'utilisation de l'authentication WPA.

Annexe

Dépannage

Problème	Causes et mesures à prendre
Impossible de trouver les pilotes.	Des adaptateurs sans-fil ou des adaptateurs réseau étaient précédemment installés sur votre PC. Il est possible que les pilotes soient recherchés dans le mauvais répertoire.→ Spécifiez à la main le répertoire des pilotes. Les pilotes sont enregistrés dans le répertoireCD-ROM:\Installation\Gigaset USB Adapter 108\Driver
L'icône du moniteur Gigaset WLAN Adapter n'apparaît pas dans la barre des tâches.	Le logiciel Moniteur Gigaset WLAN Adapter ou le pilote du périphérique n'est pas installé correctement ou le périphérique est désactivé dans le gestionnaire de périphériques.→ Contrôlez tout d'abord dans le gestionnaire de périphériques du Panneau de configuration si l'appareil est présent et s'il est activé. Activez-le le cas échéant.S'il n'est pas présent, désinstallez le logiciel et réinstallez-le à nouveau, comme indiqué au chapitre « Installation du Gigaset USB Adapter 108 » à la page 10.
L'ordinateur ne reconnaît pas l'adaptateur Giga-set USB Adapter 108.	Le connecteur du câble USB n'est pas convenablement inséré dans la prise.→ Contrôlez la position du connecteur et enfoncez-le le cas échéant dans la prise.→ Contrôlez dans le Gestionnaire de périphériques du système d'exploitation Windows si le port USB est activé ou désactivé. Activez-le le cas échéant.
La qualité de la liaison est mauvaise ou il y a des parasites (interférences).La liaison n'est pas établie ou n'est pas convenablement établie.	→ Augmentez la distance entre votre adaptateur Gigaset USB Adapter 108 et l'appareil auteur des parasites.→ Branchez sur le secteur l'ordinateur sur lequel l'adaptateur Gigaset USB Adapter 108 est installé et l'appareil à l'origine des parasites sur des prises secteur différentes.→ Ne placez pas l'ordinateur équipé de l'adaptateur Gigaset USB Adapter 108 près d'appareils à micro-ondes ou d'appareils à transmission vidéo/audio sans-fil tels que les appareils de surveillance radio pour bébés ni près d'objets métalliques de gros volume. Demandez conseil à votre revendeur ou à un technicien radio expérimenté.Si vous ne parvenez pas à établir de connexion entre votre ordinateur équipé de l'adaptateur Gigaset USB Adapter 108 et un autre adaptateur réseau sans-fil, cela peut être dû à plusieurs raisons:L'ordinateur avec lequel vous devez vous connecter n'est pas allumé.→ Allumez l'ordinateur.
	La vitesse de transmission définie ne correspond pas à celle des partenaires dans le réseau.→ Vérifiez si vous avez défini une vitesse de transmission fixe. Le cas échéant, choisissez le mode « Auto « (mode Infrastructure).
	Vous travaillez dans un réseau ad-hoc et un autre canal radio est utilisé.→ Choisissez le bon canal radio.
	Un mode de fonctionnement non approprié a été choisi (infra- tructure ou ad-hoc).→ Choisissez le bon mode de fonctionnement.
	Les SSID des appareils devant communiquer les uns avec les autres sont différents.→ Vérifiez si tous les partenaires de communication à adapta- teur réseau pour un fonctionnement sans-fil possèdent le même SSID.
	Différentes méthodes de chiffrement sont utilisées.→ Définissez des paramètres de manière identique pour tous les appareils.
	Les modifications de la configuration ne sont pas conservées par votre PC.→ Redémarrez votre ordinateur.
	L'adresse IP ou le masque de sous-réseau est mal configuré.→ Assurez-vous que l'adresse IP et le masque de sous-réseau sont convenablement configurés sur l'ongletParamètresIP.En règle générale, le fonctionnement d'un réseau en mode ad-hoc nécessite l'attribution d'adresses IP fixes.
L'établissement d'une liaison prend beaucoup de temps	La connexion est une opération qui peut dépendre de l'environ- nement ou des appareils.→ Cliquez sur l'ongletContrôleur de sitesurRechercherou double-cliquez sur le réseau de votre choix.
Vous ne pouvez pas vous connecter au point d'accès.	Si vous ne parvenez pas à établir de connexion entre votre adaptateur Gigaset USB Adapter 108 et un point d'accès, recourez à une ou plusieurs des mesures suivantes :→ Vérifiez le bon fonctionnement de la connexion physique avec le point d'accès.→ Assurez-vous que l'adaptateur Gigaset USB Adapter 108 et le point d'accès utilisent le même SSID.→ Vérifiez si les configurations de sécurité de l'adaptateur Gigaset USB Adapter 108 correspondent à celles du point d'accès, p. ex. la clé de chiffrement WEP est-elle la même ?→ Vérifiez si votre accès au point d'accès est bloqué par d'autres mesures de sécurité telles qu'un filtre MAC ou un filtre pour adresses IP p. ex.→ Assurez-vous que l'adresse IP et le masque de sous-réseau sont convenablement configurés sur l'ongletParamètresIP.En règle générale, le fonctionnement d'un réseau en mode infrastructure nécessite l'attribution d'adresses IP dynamiques.
Interruption de l'installation sous Windows 2000Le débit est insuffisant	Si le message d'erreur suivant apparaît lors de l'installation de l'adaptateur Gigaset USB Adapter 108 sous le système d'exploitation Windows 2000, vous obtenez le message d'erreur ci-après : « 1608: Unable to create InstallDriver instance » et que l'installation est interrompue, ceci est dû à l'absence du composant Microsoft Network Client.Pour installer le composant Microsoft Network Client :→ Exécutez la commandeDémarrer– Paramètres– Panneau de configuration– Connexions réseau et accès à distance.→ Avec la touche droite de la souris cliquez surConnexion au réseau localet sélectionnez Propriétés.→ Cliquez successivement surInstaller– Client– Ajouter – Client pour les réseaux Microsoft– OK.Le composant Microsoft Network Client est désormais installé.→ Redémarrez votre PC pour activer la modification.→ Installez ensuite le programme, voir chapitre « Installation du Gigaset USB Adapter 108 » à la page 10.→ Si possible, rapprochez votre Gigaset USB Adapter 108 du point d'accès ou enlevez les obstacles qui peuvent s'interposer.→ Réorientez l'antenne du Gigaset USB Adapter 108 et celle du point d'accès.→ Modifiez si nécessaire le débit de AUTO à une valeur fixe.→ Modifiez éventuellement le mode de communication du Gigaset USB Adapter 108 en 802.11g.→ Essayez unn autre canal. À noter : vous devez auparavant modifier le paramètre du canal sur le point d'accès.
L'adaptateur Giga-set USBAdapter 108 ne fonctionne pas cor-rectement.	Toutes les causes précitées sont vérifiées et il n'y a pas de com-munication.→ Désinstallez le logiciel et réinstallez-le, comme indiqué au chapitre « Installation du Gigaset USB Adapter 108 » à la page 10.
Toutes les mesures prises ont échoué	Il peut s'agir d'une erreur du logiciel. Veuillez consulter notre site webwww.qigaset.com/qigasetusbadapter108pour voir si une nouvelle version logicielle y est disponible. Procédez comme décrit au chapitre « Mise à jour des pilotes » à la page 38.

Spécifications

Sous réserve de modification des caractéristiques techniques.

Logiciel

Respect des normes	IEEE 802.11b/802.11g
Modes de fonctionnement	Mode ad-hocMode infrastructure
Paramètre de sécurité	Support de l'identification réseau SSID pour la sécuritéSupport du chiffrage des données par algorithme WEP (64 bits/128 bits)Chiffrement WPA-PSKAuthentification avec WPALors de l'utilisation avec un routeur et selon ce dernier, d'autres paramètres de sécurité peuvent être mis en place (filtre pour les adresses MAC, pare-feu, etc.)
Configuration et surveillance	Moniteur de configuration et de surveillanceConfiguration dynamique2 diodes pour le statut de fonctionnement et de transmission
Systèmes d'exploitation pris en charge	Windows 98SE, Windows ME, Windows 2000, Windows XP ou Windows Vista

Matériel

Interface	USB V2.0, compatibilité descendante avec USB V1.1
Caractéristiques radio
Plage de fréquence	de 2,4 à 2,485 GHz
Spectre	Direct Sequence Spread Spectrum (DSSS)
Modulation	CCK, OFDM
Nombre de canaux	IEEE 802.11b : 13 (Europe, ETSI)IEEE 802.11g : 13 (Europe, ETSI)
Débit de transmission	IEEE 802.11b : 1 / 2 / 5,5 / 11 MbpsIEEE 802.11g : 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 MbpsSuper G : 72 / 96 / 108 Mbps
Antenne	1 antenne externe1 antenne interne
Puissance de sortie de l'antenne	< 100 mW

Spécifications du réseau et de l'environnement de fonctionnement

Température	Température de fonctionnement : 0 °C à +50 °CTempérature de stockage : -10 °C à +70 °C
Taux d’humidité relative	5 % à 80 % (non condensé)
Consommation électrique	Envoi de 475 mA ;réception de 290 mA
Respect des conditions et des consignes de sécurité	CE, EN 6095

Homologation

Cet appareil est destiné à une utilisation dans le monde entier. En dehors de l'Union européenne (à l'exception de la Suisse), son emploi est subordonné à une homologation nationale.

En France, cet équipement est prévu uniquement pour une utilisation à l'intérieur de bâtiments.

Les spécificités nationales sont prises en compte.

Par la présente, la société Gigaset Communications GmbH déclare que cet appareil est conforme aux exigences fondamentales et autres dispositions applicables de la directive 1999/5/CE.

Vous trouverez une reproduction de la déclaration de conformité d'après la directive 1999/5/CE sur Internet à l'adresse : www.qigaset.com/docs.

CE 0682①

France

La procédure d'élimination des produits électriques et électroniques diffère de celle des déchets municipaux et nécessite l'intervention de services désignés par le gouvernement ou les collectivités locales.

Le symbole de la poubelle barrée signifie que la directive européenne 2002/96/

EC s'applique à ce produit.

Le tri et la collecte séparée de vos appareils usagés aide à prévenir toute conséquence négative pour l'environnement ou pour la santé publique. Il s'agit d'une condition primordiale pour le traitement et le recyclage des équipements électriques et électroniques usagés.

Pour plus d'informations sur le traitement des appareils usagés, contacter votre mairie, la déchetterie la plus proche ou le revendeur du produit.

Suisse

Remarque concernant le recyclage

Cet appareil ne doit en aucun cas être éliminé avec les déchets normaux lorsqu'il a atteint sa fin de vie. Il doit par contre être rapporté à un point de vente ou à un point centralisé de récupération des appareils électroniques et électriques selon l'ordonnance sur la restitution, la reprise et l'élimination des appareils électriques et électroniques (OREA).

Les matériaux sont selon leurs marquages réutilisables. Par leur réutilisation, leur remise en valeur ou toute autre forme de nouvel emploi, vous contribuez de manière importante à la protection de l'environnement.

Belgique

La procédure d'élimination des produits électriques et électroniques diffère de celle des déchets municipaux et nécessite l'intervention de services désignés par le gouvernement ou les collectivités locales.

Le symbole de la poubelle barrée signifie que la directive européenne 2002/96/

EC s'applique à ce produit.

Le tri et la collecte séparée de vos appareils usagés aide à prévenir toute conséquence négative pour l'environnement ou pour la santé publique. Il s'agit d'une condition primordiale pour le traitement et le recyclage des équipements électriques et électroniques usagés.

Pour plus d'informations sur le traitement des appareils usagés, contacter votre mairie, la déchetterie la plus proche ou le revendeur du produit.

Pour vos besoins, nous vous proposons une aide rapide et personnalisée !

Notre assistance technique en ligne sur Internet :

www.qigaset.com/fr/service

Accessible en permanence et de n'importe où. Vous disposez d'une assistance 24 heures sur 24 sur tous nos produits. Vous trouverez à cette adresse une compilation des questions les plus fréquemment posées et des réponses, ainsi que les manuels d'utilisation des produits à télécharger.

Vous trouverez également les questions les plus fréquemment posées et les réponses dans l'annexe de ce mode d'emploi.

Si une réparation devait s'avérer nécessaire ou que votre problème est couvert par la garantie, vous recevrez une aide rapide et compétente en appelant notre centre d'assistance :

Service-Center Suisse :

0848 212 000 (0,08 SFr./Min.)

Service-Center Belgique :

0 78 15 66 79

Munissez-vous de votre preuve d'achat.

Dans les pays où notre produit n'est pas distribué par des revendeurs autorisés, nous ne proposons pas d'échange ou de services de réparation.

Certificat de garantie pour la France

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur final ayant procédé à l'acquisition de ce Produit Gigaset Communications (ci-après le Client).

Pour la France, la présente garantie ne limite en rien, ni ne supprime, les droits du Client issus des articles suivants du Code Civil Français et du Code de la Consommation Français:

Article L.211-4 du Code de la Consommation :

« Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. »

Article L.211-5 du Code la Consommation :

« Pour être conforme au contrat, le bien doit :

1° Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;

- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. »

Article L.211-12 du Code de la Consommation :

« L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. »

Article 1641 du Code Civil :

« Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. »

Article 1648 du Code Civil, alinéa premier :

« L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. »

- Si ce Produit Gigaset Communications et ses composants présentent des vices de fabrication et/ou de matière dans les 24 mois suivant son achat neuf, Gigaset Communications procédera à sa réparation ou le remplacera gratuitement et de sa propre initiative par un modèle identique ou par modèle équivalent correspon-

Annexe

dant à l'état actuel de la technique. La présente garantie n'est valable que pendant une période de 6 mois à compter de sa date d'achat neuf pour les pièces et éléments de ce Produit Gigaset Communications qui sont soumis à l'usure (par ex. batteries, claviers et boîtiers).

- La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, ou en cas de dommage manifestement provoqué par une manipulation ou une utilisation inadéquate.

- La présente garantie ne s'applique pas aux éléments et données fournis par le vendeur du Produit Gigaset Communications, ou installés par le Client lui-même (par ex. l'installation, la configuration, le téléchargement de logiciels, l'enregistrement de données). Sont également exclus de la présente garantie le manuel d'utilisation ainsi que tout logiciel fourni séparément sur un autre support de données, ainsi que les Produits Gigaset Communications dotés d'éléments ou d'accessoires non homologués par Gigaset Communications, les Produits dont les dommages sont causés volontairement ou par négligence (bris, casses, humidité, température inadéquate, oxydation, infiltration de liquide, surtension électrique, incendie, ou tout autre cas de force majeure), les Produits Gigaset Communications présentant des traces d'ouverture (ou de réparation et/ou modifications effectuées par un tiers non agréé par Gigaset Communications), et les Produits envoyés en port dû à Gigaset Communications ou à son centre agréé.

- La facture ou le ticket de caisse comportant la date d'achat par le Client sert de preuve de garantie. Une copie de ce document justifiant de la date de départ de la garantie est à fournir pour toute mise en œuvre de la présente garantie. Un justificatif d'achat doit au moins comporter le nom et le logo de l'enseigne, la date d'achat, le modèle concerné et le prix. Le Client doit faire valoir ses droits à garantie dans les deux mois de la découverte du vice du Produit, sauf disposition impérative contraire.

- Le présent Produit Gigaset Communications ou ses composants échangés et renvoyés à Gigaset Communications ou son prestataire deviennent propriété de Gigaset Communications.

- La présente garantie s'applique uniquement aux Produits Gigaset Communications neufs achetés au sein de l'Union Européenne. Elle est délivrée par Gigaset Communications France SAS., 9, rue du Docteur Finot, Bât Renouillères 93200 SAINT DENIS pour les Produits achetés en France.

- La présente garantie représente l'unique recours du Client à l'encontre de Gigaset Communications pour la réparation des vices affectant le Produit Gigaset Communications. Gigaset Communications exclut donc toute autre responsabilité au titre des dommages matériels et immatériels directs ou indirects, et notamment la réparation de tout préjudice financier découlant d'une perte de bénéfice ou d'exploitation, ainsi que des pertes de données. En aucun cas Gigaset Communications n'est responsable des dommages survenus aux biens du Client sur lesquels est connecté, relié ou intégré le Produit Gigaset Communications, sauf disposition impérative contraire.

De même, la responsabilité de Gigaset Communications ne peut être mise en cause pour les dommages survenus aux logiciels intégrés dans le Produit Gigaset

Communications par le Client ou tout tiers à l'exception de Gigaset Communications.

• La mise en jeu de la présente garantie, et l'échange ou la réparation concernant le Produit Gigaset Communications ne font pas naître une nouvelle période de garantie, qui demeure en tout état de cause la durée initiale, sauf disposition impérative contraire.
• Gigaset Communications se réserve le droit de facturer au client les frais découlant du remplacement ou de la réparation du Produit Gigaset Communications lorsque le défaut du Produit Gigaset Communications n'est pas couvert par la garantie. De même Gigaset Communications pourra facturer au Client les frais découlant de ses interventions sur un Produit Gigaset Communications remis par le Client et en bon état de fonctionnement.

Pour faire usage de la présente garantie, veuillez contacter en priorité votre revendeur, ou bien le service téléphonique de Gigaset Communications dont vous trouverez le numéro dans le manuel d'utilisation ci-joint.

Certificat de garantie pour la Suisse

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur (Client), sans préjudice de ses droits de réclamation envers le vendeur :

Si un produit neuf et ses composants présentent des vices de fabrication et/ou de matière dans les 12 mois suivant l'achat, Gigaset Communications, à sa seule discrétion, procédera à sa réparation ou le remplacera gratuitement par un modèle équivalent correspondant à l'état actuel de la technique. La présente garantie est valable pendant une période de six mois à compter de la date d'achat pour les pièces soumises à l'usure (par ex. batteries, claviers, boîtiers, petites pièces de boîtiers, housses - si compris dans la fourniture).
La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, et/ou en cas de dommage provoqué par une manipulation ou une utilisation non conforme.
La présente garantie ne s'étend pas aux prestations du distributeur ou du Client lui-même (p. ex. l'installation, la configuration, le téléchargement de logiciels). Sont également exclus de la présente garantie les manuels d'utilisation et, le cas échéant, tout logiciel fourni séparément sur un autre support de données.
- Le ticket de caisse comportant la date d'achat sert de preuve de garantie. Le Client doit faire valoir ses droits à garantie dans les deux mois qui suivent la découverte du défaut.
Les appareils remplacés et leurs composants échangés et renvoyés à Gigaset Communications deviennent la propriété de Gigaset Communications.
La présente garantie s'applique aux appareils neufs achetés en Suisse. Elle est délivrée par la société Gigaset Communications GmbH, Schlavenhorst 66, D-46395 Bocholt, Germany.
◆ Des recours autres ou plus étendus que ceux cités dans la présente garantie du fabricant sont exclus. Gigaset Communications décline toute responsabilité en cas d'arrêt

Annexe

d'exploitation, de perte de bénéfices et de perte de données, de logiciels supplémentaires utilisés par le Client ou d'autres informations. L'assurance les concernant est à la charge du Client. Si des dispositions légales imposent la responsabilité, notamment conformément à la loi sur la responsabilité du fait du produit, en cas de préméditation ou de négligence grave, suite à une atteinte portée à la vie, à l'intégrité physique ou à la santé, la clause de non-responsabilité ne s'applique pas.

Une mise en jeu de la présente garantie ne prolonge pas la durée de garantie.
Gigaset Communications se réserve le droit de facturer au Client les frais découlant du remplacement ou de la réparation lorsque le défaut n'est pas couvert par la garantie. Gigaset Communications en informera le Client au préalable.
La société Gigaset Communications se réserve le droit de sous-traiter ses prestations de réparation après-vente. Voir adresse sur www.qigaset.com/ch/service
Une modification des règles de charge de la preuve au détriment du Client n'est pas liée aux règles précitées.

Pour faire usage de la présente garantie, veuillez contacter notre ligne d'assistance au numéro 0848 212 000.

Certificat de garantie pour la Belgique

Nonobstant ses droits vis-à-vis du dealer, l'utilisateur (client) peut faire valoir son droit de garantie aux conditions suivantes:

Si le nouvel appareil ou ses accessoires présentent des défauts dans les 24 mois après l'achat suite à des vices de fabrication et/ou fautes de matériel, Gigaset Communications a le choix soit de réparer gratuitement l'appareil soit de le remplacer par un autre appareil de technique récente. Dans le cas de pièces exposées à l'usure (batteries, clavier, boîtier), cette garantie sera valable pour une période de six mois après la date d'achat.
- Cette garantie n'est pas d'application dans la mesure où le défaut de l'appareil résulte d'une mauvaise utilisation et/ou du non-respect des instructions contenues notamment dans le manuel d'utilisateur.
Cette garantie ne s'applique pas aux services qui sont effectués par des dealers autorisés ou le client lui-même (tels que installation, configuration, téléchargement de logiciels). Les instructions d'utilisation et logiciels éventuels livrés sur des supports d'information séparés sont également exclus de cette garantie.
La preuve d'achat datée tient lieu de certificat de garantie. Pour être recevable, tout appel à cette garantie devra être exercé dans les deux mois après constatation du défaut.
Les appareils resp. accessoires échangés qui sont retournés à Gigaset Communications dans le cadre du remplacement, deviennent la propriété de Gigaset Communications.
Cette garantie est valable pour les nouveaux appareils achetés en Union Européenne. La garantie pour les appareils achetés en Belgique est assuré par Gigaset Communications GmbH, Schlavenhorst 66, D-46395 Bocholt, Germany.

Des droits de garantie autres que ceux stipulés dans cette garantie sont exclus, sauf si la responsabilité repose sur des dispositions impératives telles que la législation sur la responsabilité du fait des produits.
La durée de garantie ne se prolonge pas par la prestation de services fournis dans le cadre de la garantie pendant la période de garantie.
Pour autant qu'il ne s'agisse pas d'un cas de garantie, Gigaset Communications se réserve le droit de facturer au client les frais de réparation ou de remplacement.
Les dispositions susmentionnées n'impliquent aucun changement à la charge de preuve incombant au client.

Pour faire jouer la garantie, contactez le service téléphonique de Gigaset Communications. Vous trouverez les numéros correspondants dans le guide d'utilisation.

Index

Numérique

128 bit 27

A

Activer la fonction radio.... 20

Adaptateur Gigaset USB Adapter 108 configuration.... 18 configuration requise.... 10 connecter.... 14 désinstallation.... 37

Adaptateur réseau configuration.... 18 configuration requise.... 10 contenu de l'emballage .... 10 généralités.... 39

Adaptateur réseau diode .... 11

Adresse IP .... 39 dynamique.... 39 fixe .... 39 libération.... 33 mettre à jour .... 33 statique .... 39

Adresse MAC.... 33, 39 Afficher un menu.... 18 Arrêt du programme.... 21 ASCII.... 27 Assistant Installation.... 13 Authentication.... 40

B

Boutons.... 20 Broadcast.... 40

C

Canal radio 23 Caractéristiques techniques 51 Certificat de garantie 55 Charge réseau 33 Chiffrement 8 généralités 40 WEP 27 WPA-PSK 26

Chiffrement WEP ..... 9, 45

Configuration.... 18, 21 afficher le menu.... 18 généralités.... 22

Configuration requise....10 espace disque dur....10 mémoire vive....10 système d'exploitation....10

Configuration onglet paramètres IP .... 32

Configurer onglet A propos de ..... 36 onglet Contrôleur de site..... 34 profils ..... 29 sécurité..... 25

Connexions pair à pair .... 8 Connexions automatiques .... 16

Consignes de sécurité. 5 Contenu de l'emballage. 10 Contrôle de l'installation. 16 Créer un profil. 29 Customer Care. 54

D

Dépannage ..... 47 Désactiver la fonction radio ..... 20 Désactiver le démarrage automatique 19 Désinstallation ..... 37 logiciel ..... 37 DHCP ..... 40 Diode ..... 11 Diode ..... 11 DNS ..... 40 DSL ..... 41

E

ECO .... 5 Économiseur d'énergie.... 24 Éléments fournis.... 10 Emplacement.... 10 Espace disque dur.... 10 Établir une connexion.... 35

Ethernet 41

Fournisseur Internet 41

G

Génération manuelle de clés ..... 28

H

HEX....27

Homologation.... 52

Hub.... 41

|

IEEE....41

IEEE 802.11b....41

IEEE 802.11g....41

Info-bulle associée à la liaison ..... 17

Installation des pilotes.... 15

Internet

généralités.... 42

Itinérance 8,42

L

LAN.... 42

principes 7

Local Area Network (réseau local d'entreprise)

principes 7

M

Marques déposées.... 6

Masque de sous-réseau ..... 33, 42

Masquer le moniteur....21

Mbps.... 43

Mémoire vive. 10

Menu

afficher 18

Mise à jour du pilote ..... 38

Mode ad-hoc....8,43

Mode de fonctionnement ..... 23

Moniteur du site. 34

sélectionner la liste. ..... 34

Moniteur Gigaset WLAN Adapter

généralités .... 18

N

Nom de domaine .... 43

Nom de l'ordinateur local ..... 33

Normes

IEEE 802.11b ..... 41

IEEE 802.11g 41

O

Onglet A propos de .... 36

Onglet Contrôleur de site ..... 34

Onglet Statut 31

P

Paramètres IP....32

Partenaire de communication point d'accès....8

Partenaire de communication connexion automatique ..... 16

Passerelle....33,43

Pilote de périphérique, mise à jour . . . 38

Point d'accès connexion automatique ..... 16

Point d'accès 8

généralités .... 43

Pont....43

Port USB....11

Portée 9

Qualité de la connexion ..... 17

Quitter le moniteur ..... 21

R

RC4 44

Réseau

généralités .... 44

Index

Réseau ad-hoc connexions pair à pair .... 8 principes .... 8

Réseau d'infrastructure principes 8

Réseau local principes 7

Réseau local sans-fil (WLAN) principes 7

Réseau sans-fil généralités.... 46 principes.... 7

Réseau serveur d'authentication ..... 25

Résolution de problèmes ..... 47

Routeur généralités.... 44

S

Sécurité chiffrement WEP .... 27 chiffrement WPA-PSK .... 26

Sécurité dans le réseau radio ..... 8

Sélectionner le profil ..... 30

Sélectionner un profil 29

Serveur d'authentication ..... 25 WPA ..... 25

Serveur DHCP 33

Service clients 54

Sous-réseau .... 44 SSID (Service Set Identifier) .... 22, 44 Statut. .... 31 Supprimer le profil .... 30 Switch .... 45 Système d'exploitation.... 10

T TKIP....45 Type de clé....27

U UDP 45 Utiliser mot de passe 28

V Voyant de statut .... 11

W WEP....27,45 WLAN principes....7

WPA....9 WPA-PSK....26

X XR 45

Edité par

Gigaset Communications GmbH

Schlavenhorst 66, D-46395 Bocholt

Gigaset Communications GmbH est titulaire d'une licence de marque de Siemens AG.

Tous droits. Sous réserve de disponibilité.

Sous réserve de modifications.

www.gigaset.com
