FOIRE AUX QUESTIONS - GIGASET SE515 DSL SIEMENS

Comment réinitialiser le routeur SIEMENS GIGASET SE515 DSL ?

Pour réinitialiser le routeur, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si je ne peux pas me connecter à Internet ?

Vérifiez d'abord que le câble DSL est correctement connecté. Redémarrez le routeur et vérifiez les voyants d'état. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment changer le mot de passe Wi-Fi ?

Accédez à l'interface de gestion du routeur via un navigateur web en entrant l'adresse IP du routeur (habituellement 192.168.0.1). Connectez-vous avec vos identifiants et recherchez l'option 'Wi-Fi' pour changer le mot de passe.

Que signifient les voyants sur le routeur ?

Le voyant DSL indique l'état de la connexion DSL. Le voyant Internet montre si vous êtes connecté à Internet. Les voyants Wi-Fi indiquent l'état du réseau sans fil.

Comment améliorer la portée du signal Wi-Fi ?

Placez le routeur dans un endroit central de votre maison, loin des murs et des obstructions. Évitez les appareils électroniques qui pourraient causer des interférences.

Comment mettre à jour le firmware du routeur ?

Visitez le site web de SIEMENS pour télécharger la dernière version du firmware. Connectez-vous à l'interface de gestion du routeur et recherchez l'option de mise à jour du firmware dans les paramètres.

Mon imprimante ne se connecte pas au réseau Wi-Fi, que faire ?

Assurez-vous que l'imprimante est compatible avec le réseau Wi-Fi. Vérifiez les paramètres réseau de l'imprimante et réessayez de la connecter au Wi-Fi avec le bon mot de passe.

Pourquoi mon routeur redémarre-t-il fréquemment ?

Cela peut être dû à une surchauffe, des interférences ou un problème logiciel. Vérifiez que le routeur est bien ventilé et essayez de le réinitialiser aux paramètres d'usine.

Comment configurer un réseau invité ?

Accédez à l'interface de gestion du routeur et cherchez l'option 'Réseau invité'. Activez-le et configurez le nom du réseau et le mot de passe selon vos préférences.

MODE D'EMPLOI GIGASET SE515 DSL SIEMENS

la société Gigaset Communications GmbH succède en droit à Siemens Home and Office Communication Devices GmbH & Co. KG (SHC) qui poursuivait elle-même les activités Gigaset de Siemens AG. Donc les éventuelles explications de Siemens AG ou de SHC figurant dans les modes d'emploi doivent être comprises comme des explications de Gigaset Communications GmbH.

Nous vous souhaitons beaucoup d'agrément avec votre Gigaset.

IT Gentile cliente,

Consignes de sécurité 6

Le Gigaset SE515 dsl 7

Réseaux locaux à l'aide de produits Gigaset 8

Réseau local filaire (Ethernet) 9

Réseau local sans fil (WLAN) 9

Fonctionnalités et possibilités d'utilisation 12

Procédure d'installation et de configuration 14

Premiers pas .... 15

Configuration système requise 15

Contenu de l'emballage 15

Voyants de fonctionnement et connectiques 16

Face avant 16

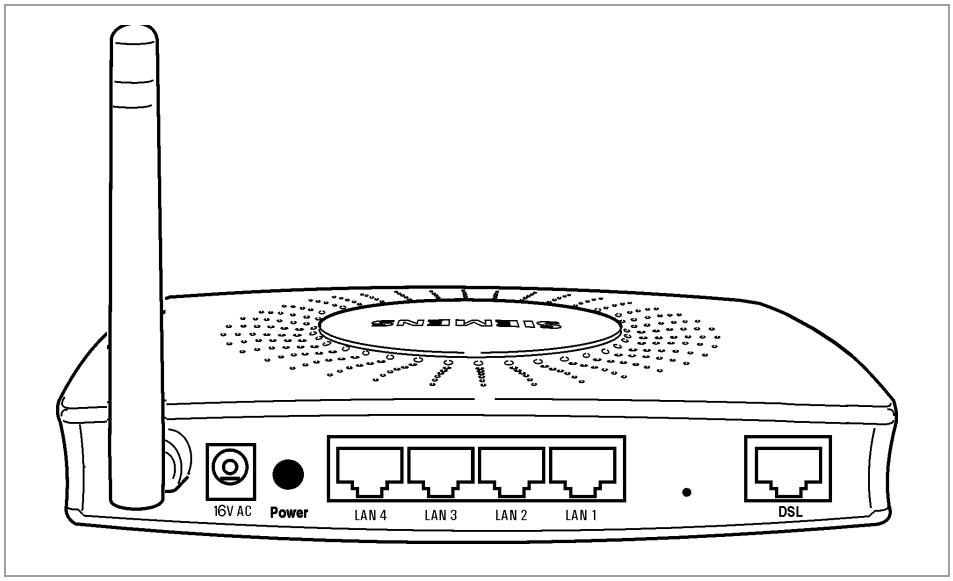

Face arrière 17

Emplacement du Gigaset SE515 dsl 18

Installer Gigaset SE515 dsl 19

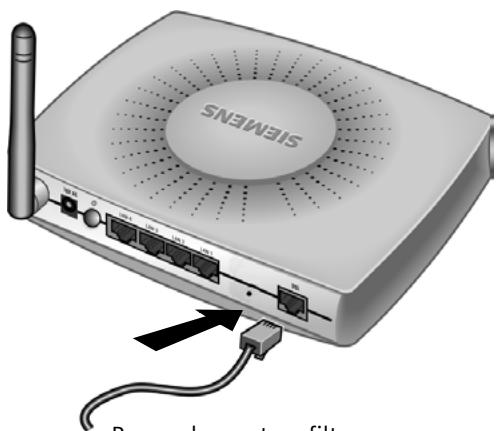

Raccordement au filtre ADSL 19

Connexion au réseau local 20

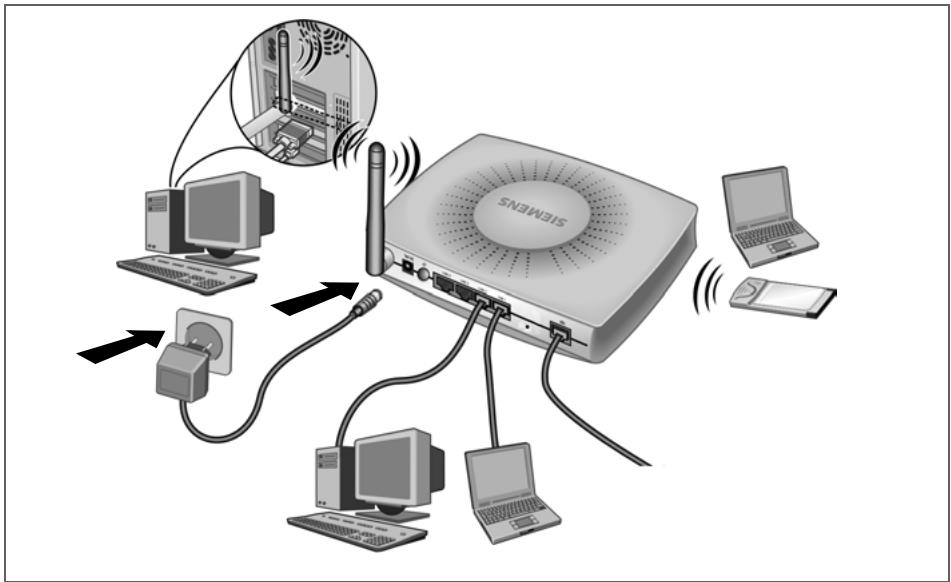

Mise en marche 22

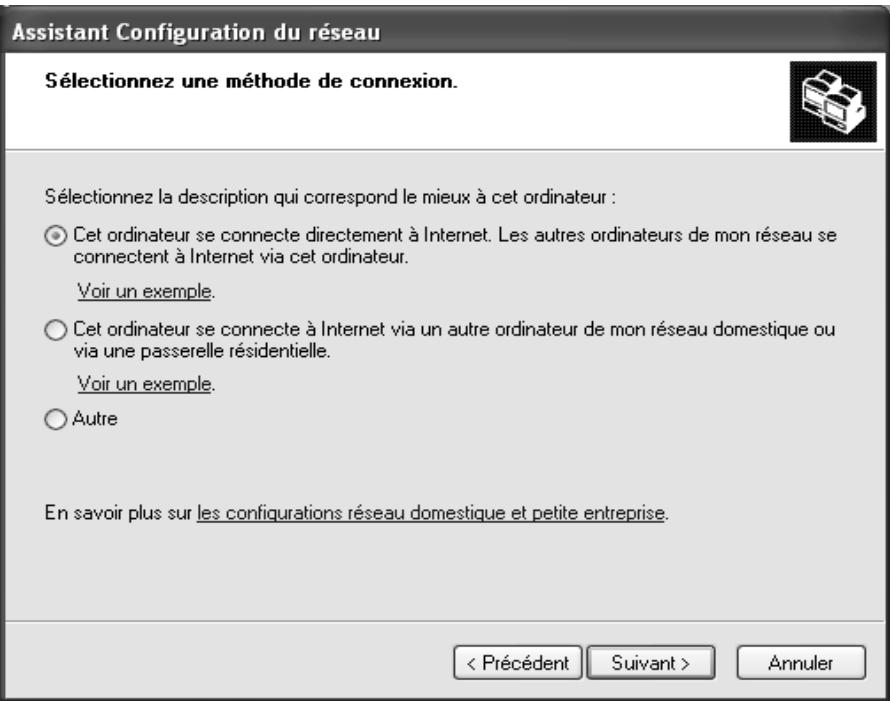

Configurer le réseau local .... 23

Configuration réseau avec Windows 98, 98 SE, ME .... 24

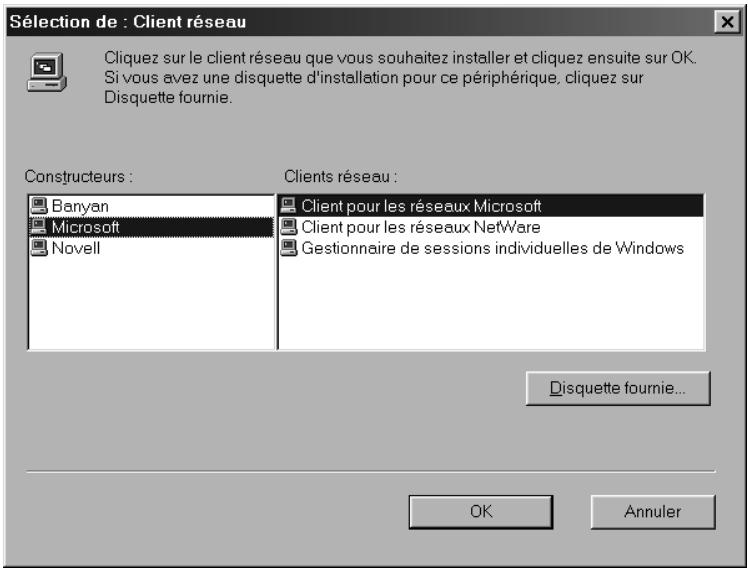

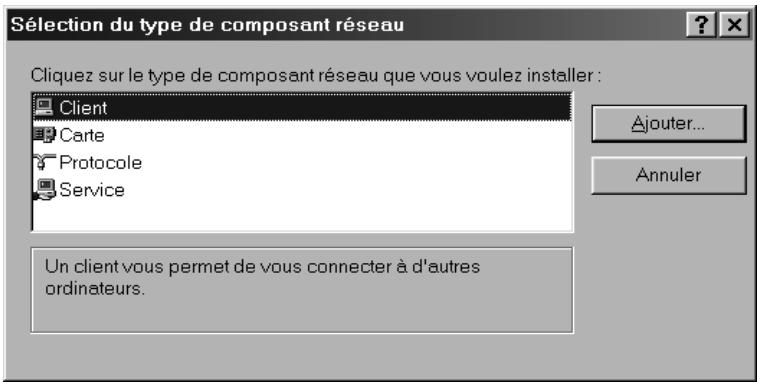

Configuration d'un ordinateur comme client pour les réseaux Microsoft ..... 24

Définition du nom de l'ordinateur et du groupe de travail 25

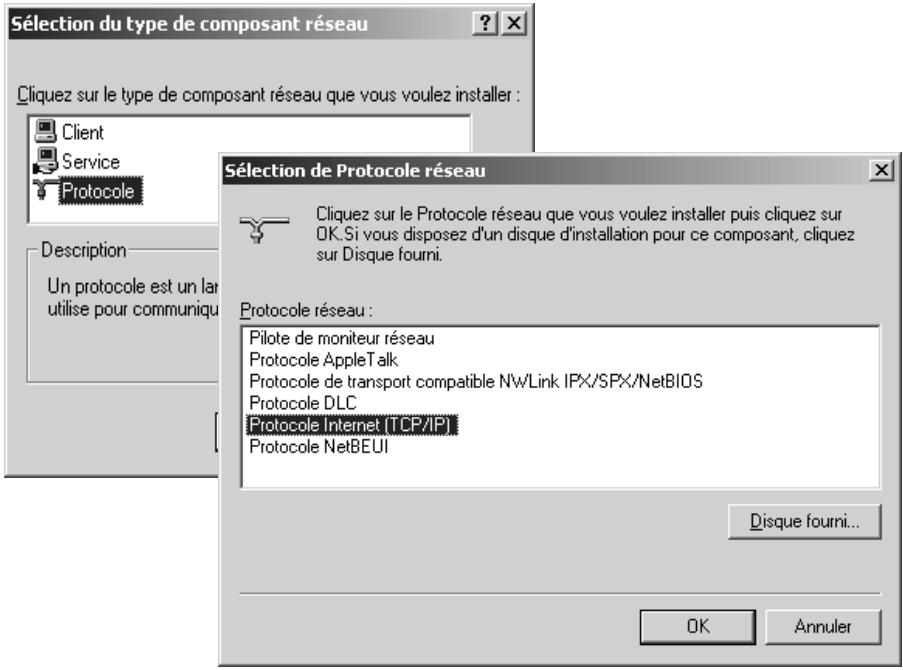

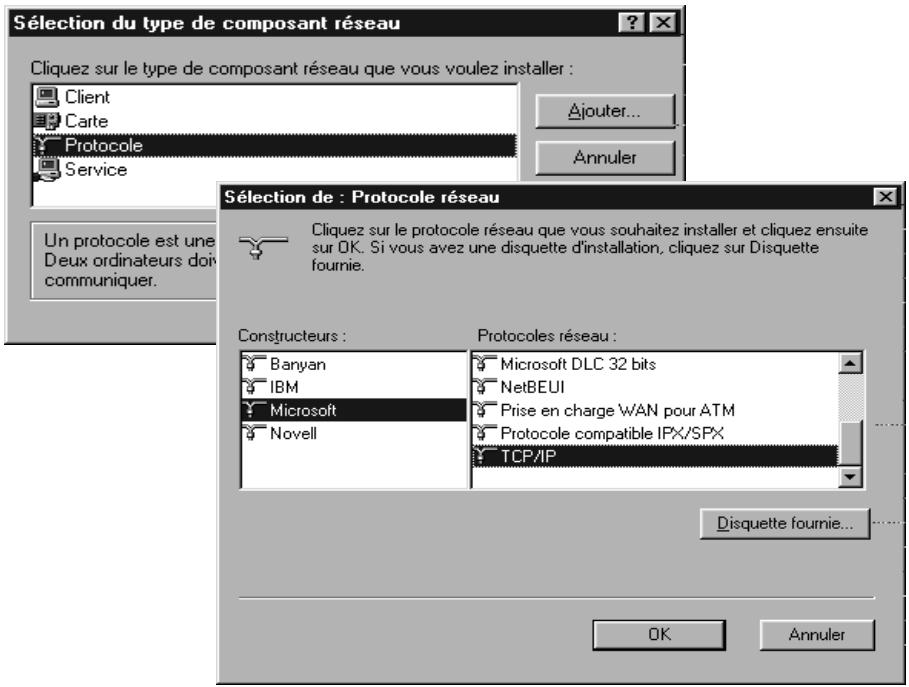

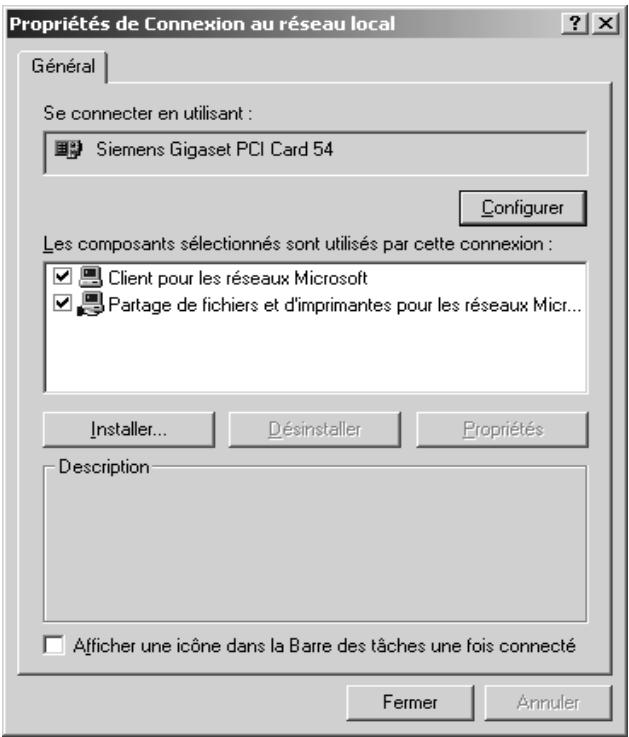

Installation du protocole TCP/IP. 26

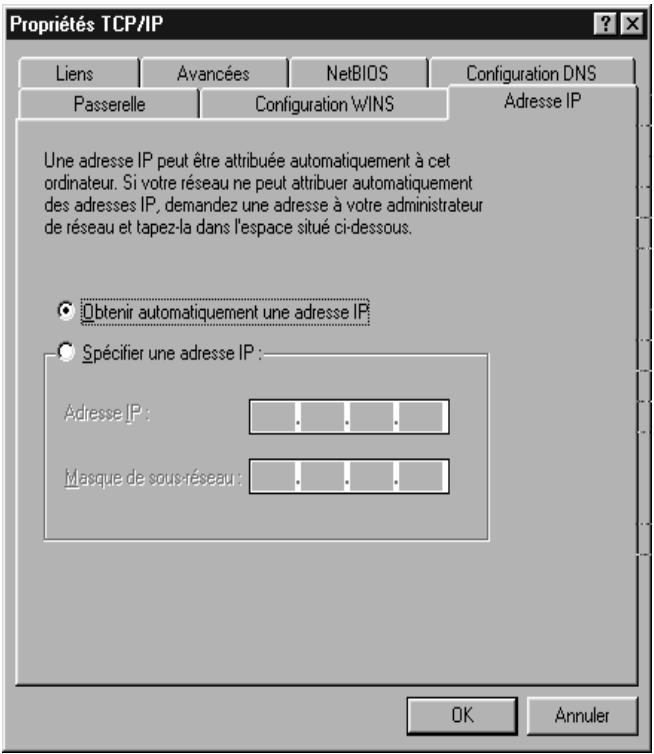

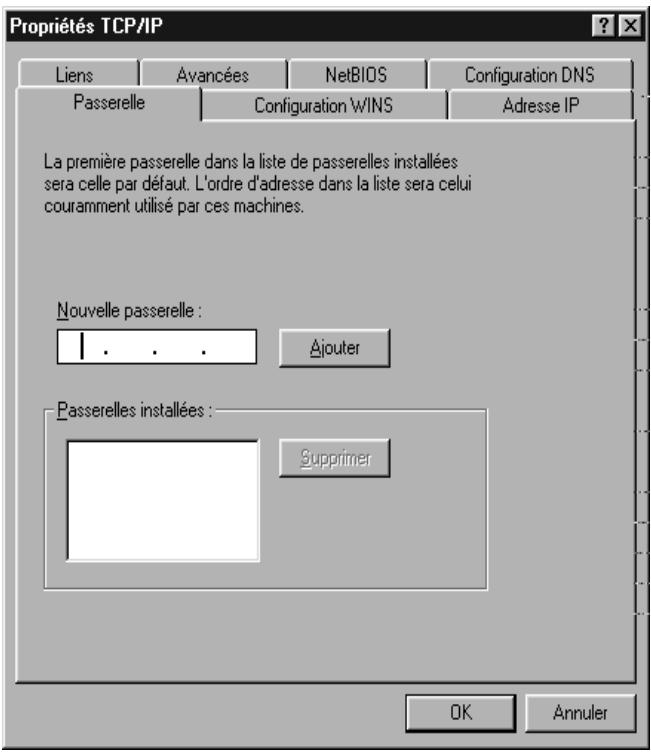

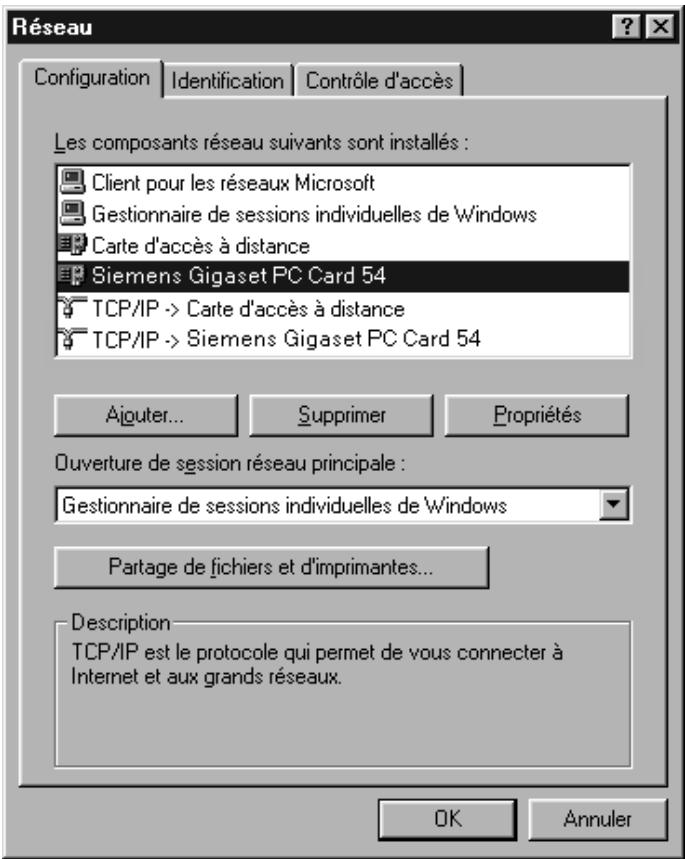

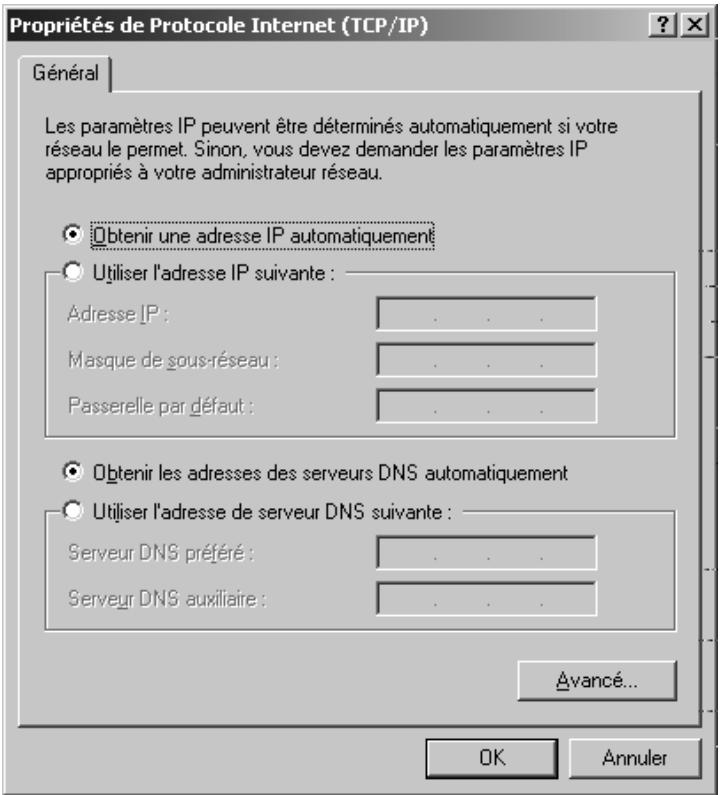

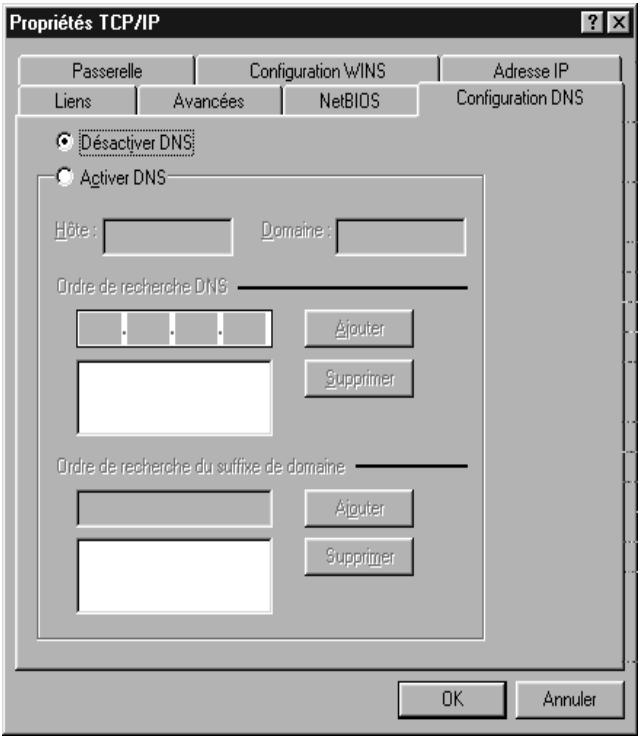

Définition des paramètres TCP/IP 27

Désactiver le proxy HTTP 31

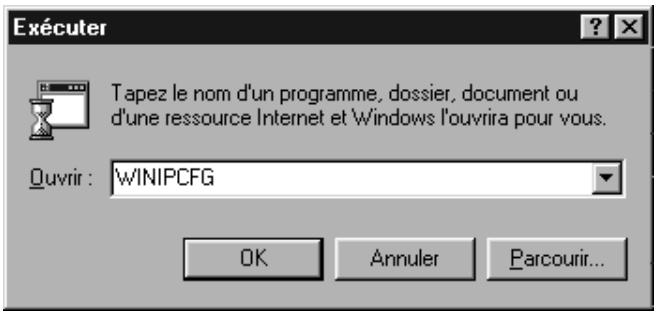

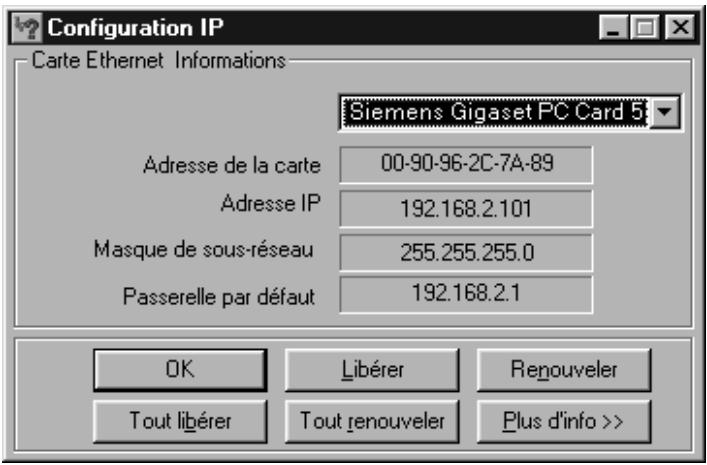

Synchronisation des paramètres TCP/IP avec le Gigaset SE515 dsl ..... 31

Configuration réseau avec Windows XP 33

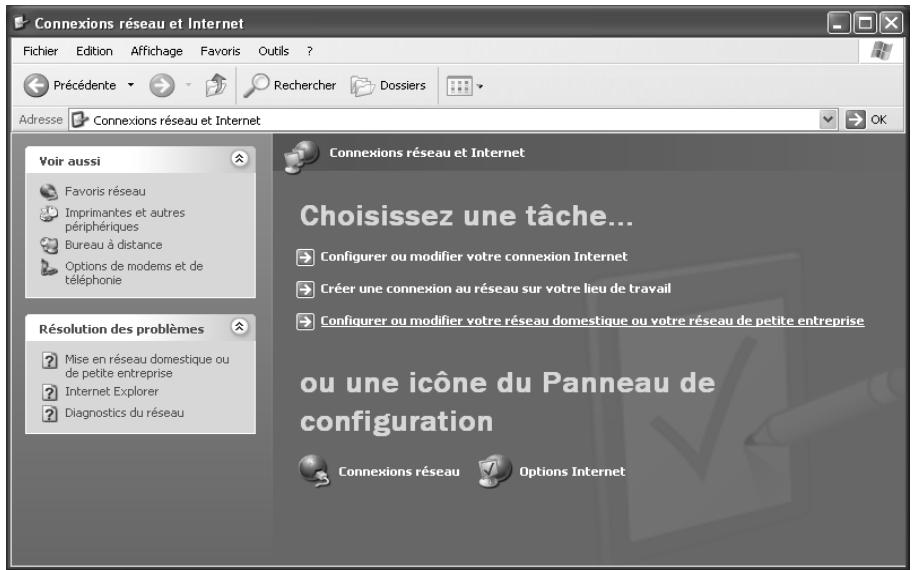

Configuration du réseau 33

Définition du nom de l'ordinateur et du groupe de travail 35

Vérifier les paramètres réseau et terminer la procédure d'installation. ..... 35

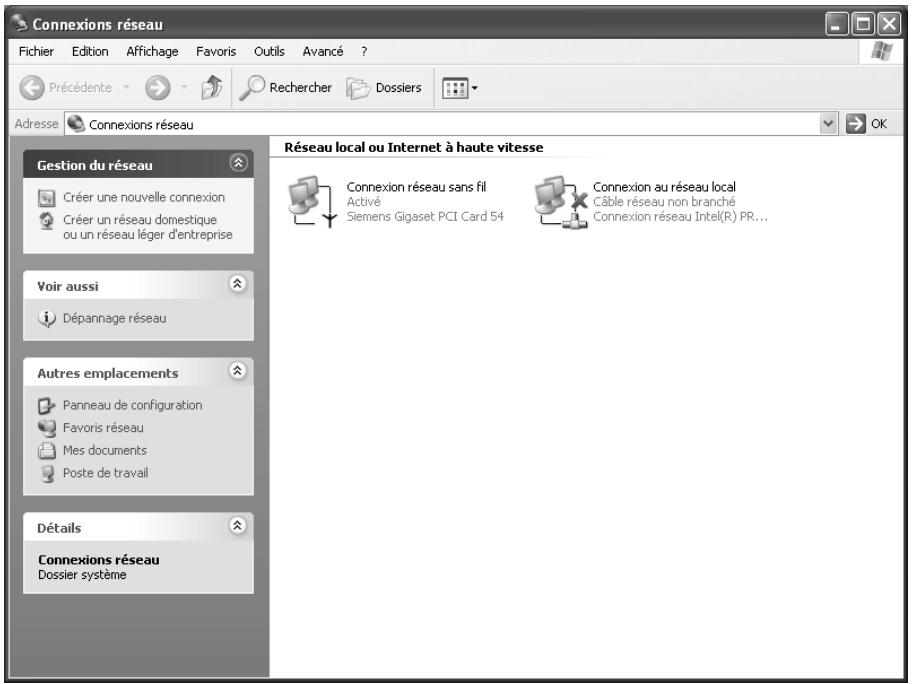

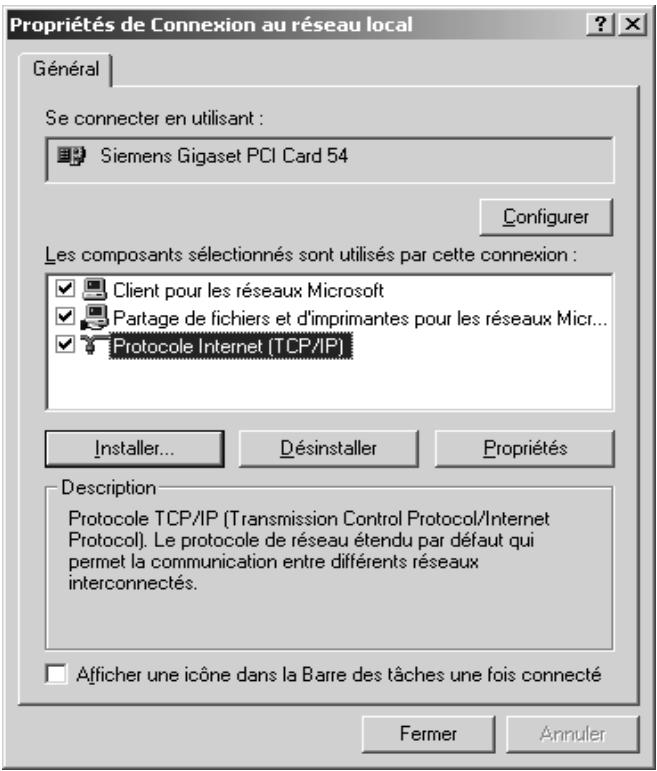

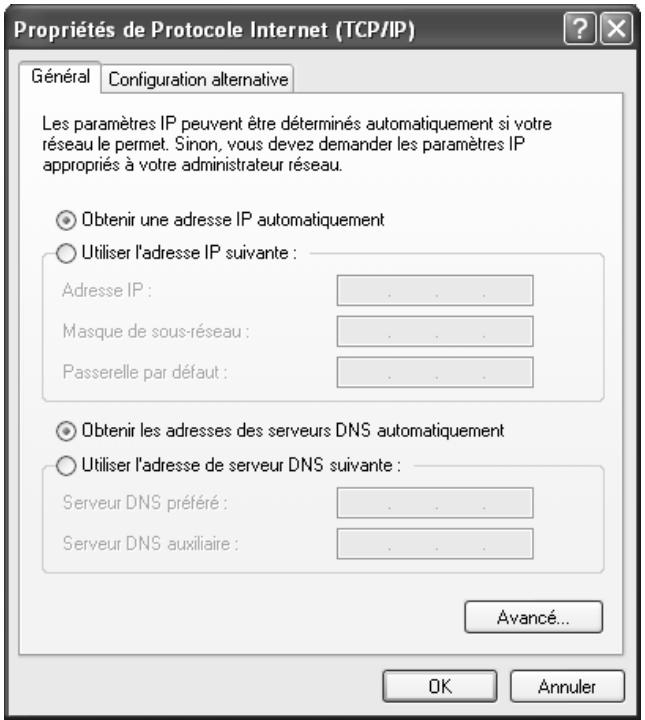

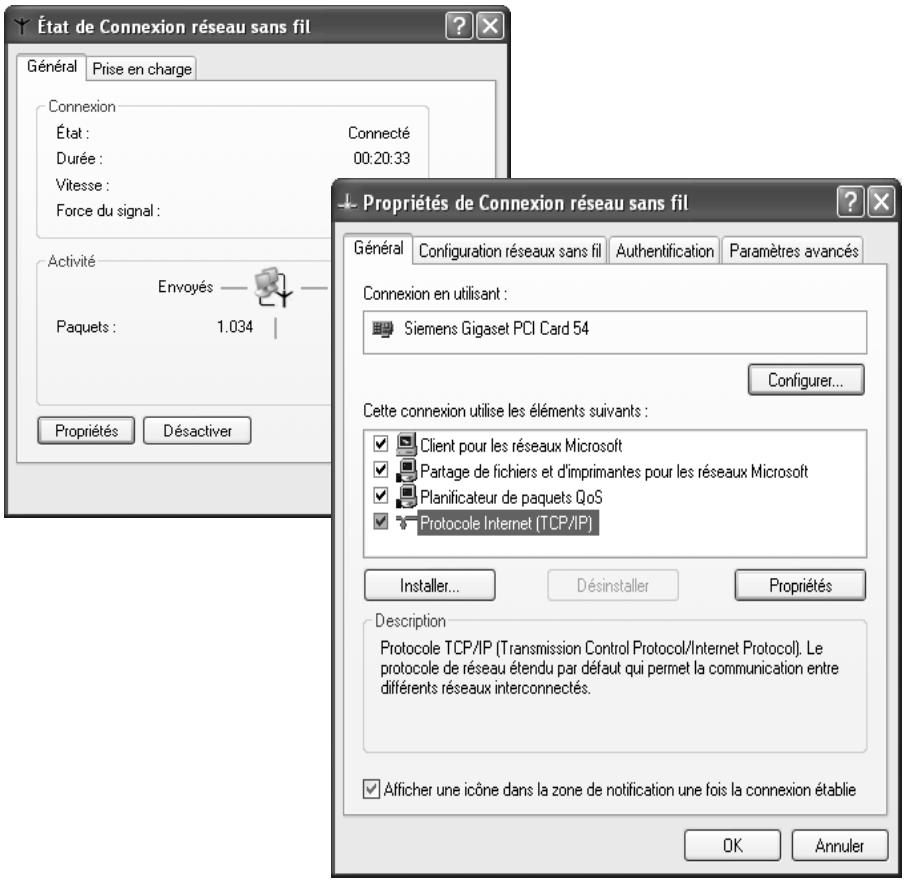

Paramètres TCP/IP 36

Désactiver le proxy HTTP 39

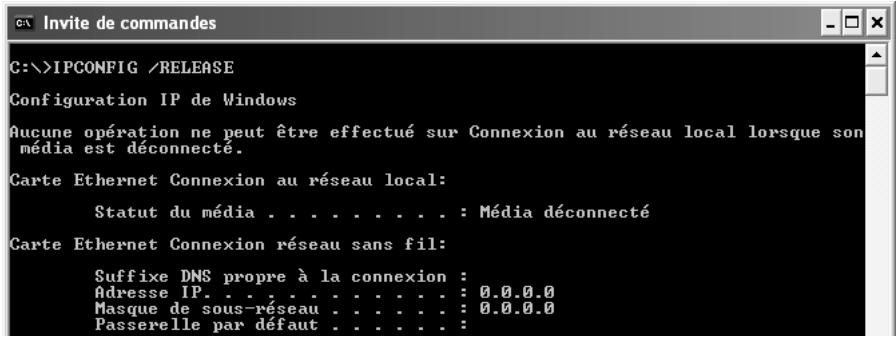

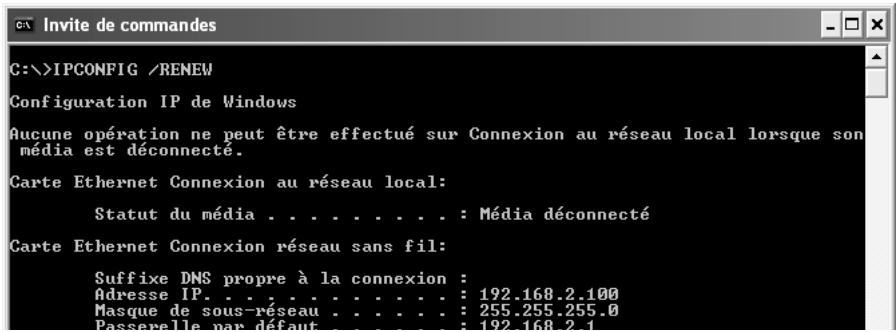

Synchroniser les paramètres à l'aide du Gigaset SE515 dsl 40

Configuration réseau avec Windows 2000 .... 41

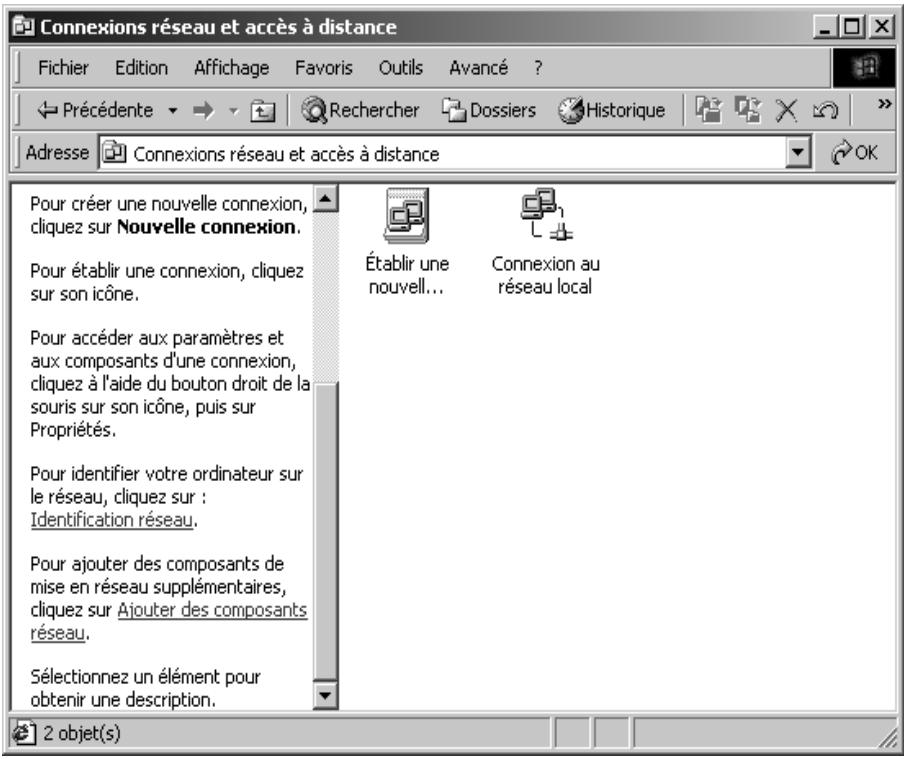

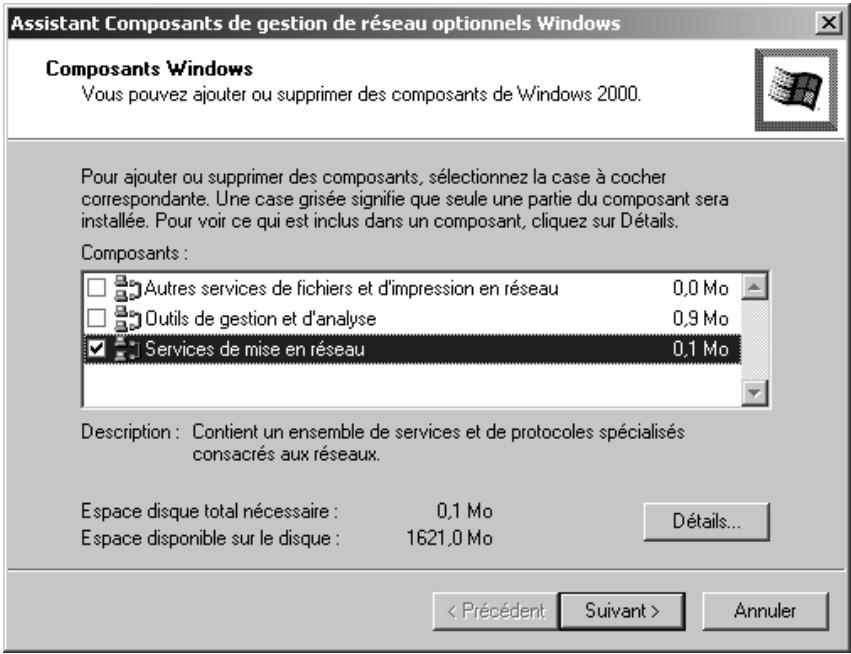

Installer les services réseau 41

Définition du nom de l'ordinateur et du groupe de travail 42

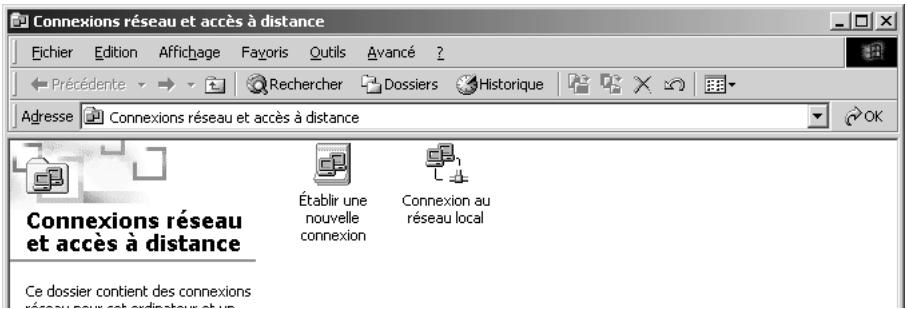

Installation du protocole TCP/IP 43

Paramètres TCP/IP 45

Désactiver le proxy HTTP 47

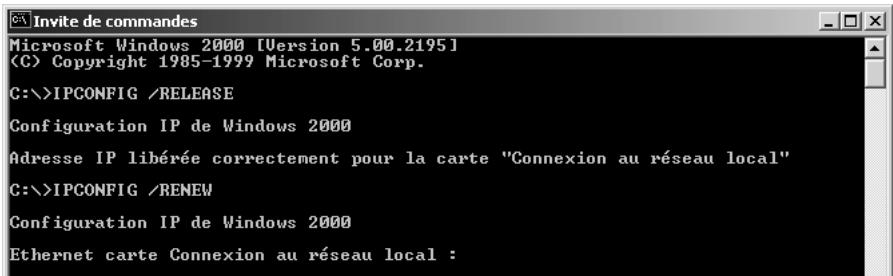

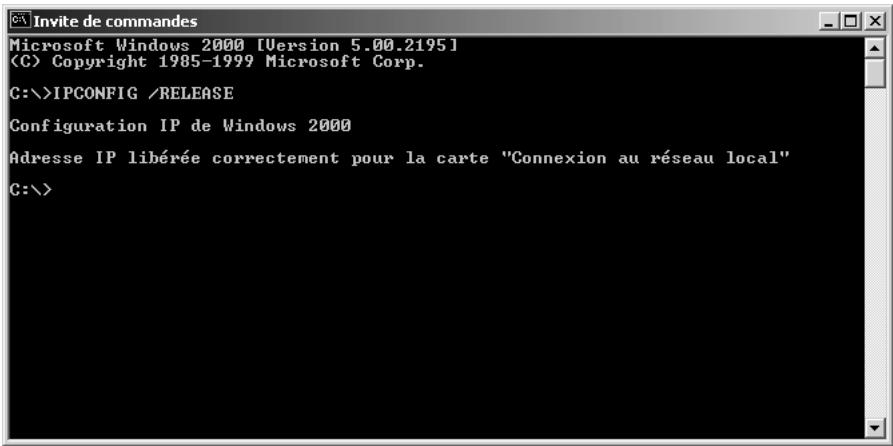

Synchronisation des paramètres TCP/IP avec le Gigaset SE515 dsl ..... 48

Vérifier la connexion avec le Gigaset SE515 dsl 49

Sommaire

Interface utilisateur .... 50

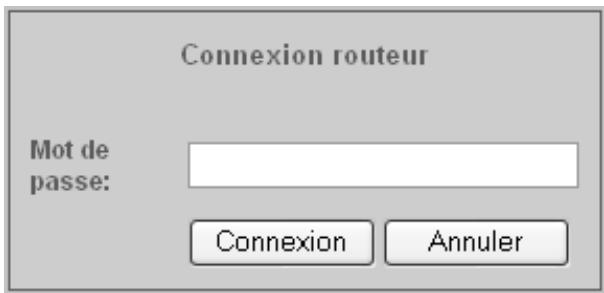

Lancement de l'interface utilisateur 50

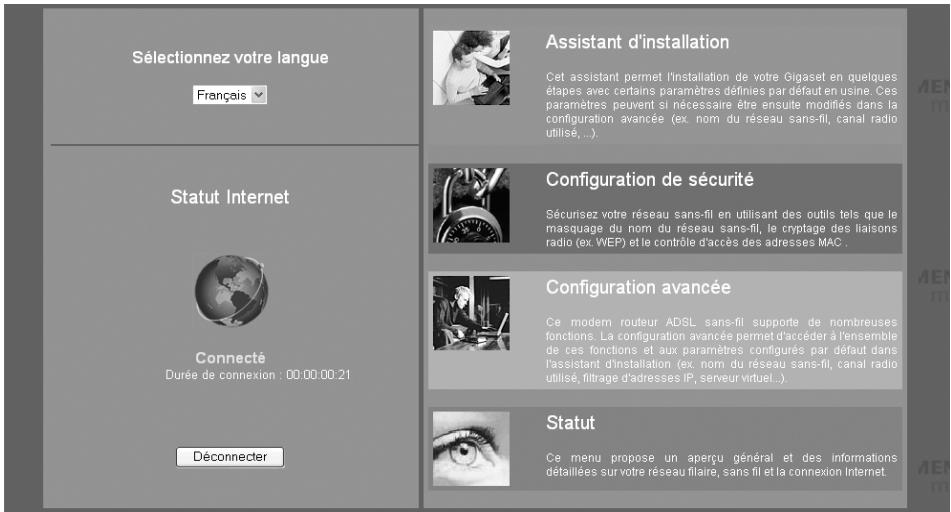

La page d'accueil 51

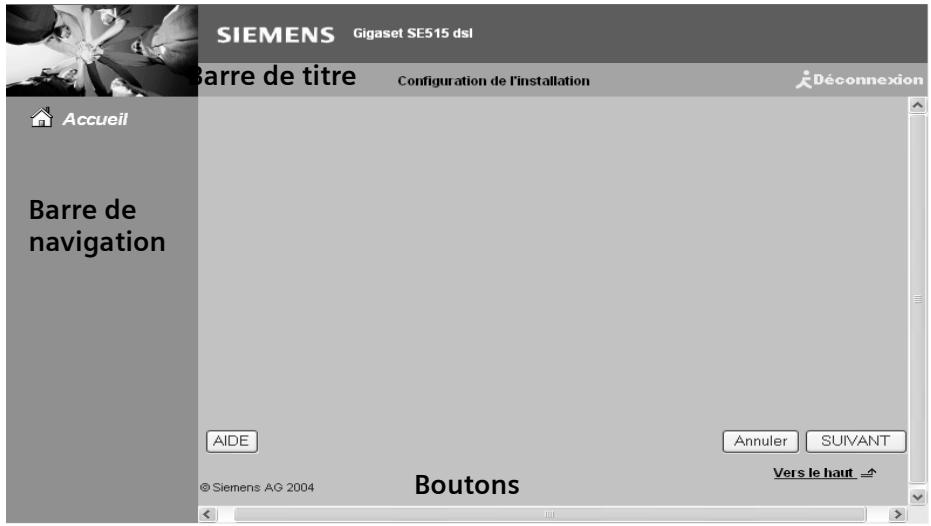

Éléments de contrôle 52

Configuration avec l'assistant d'installation ..... 55

Configuration automatique de la connexion à Internet 55

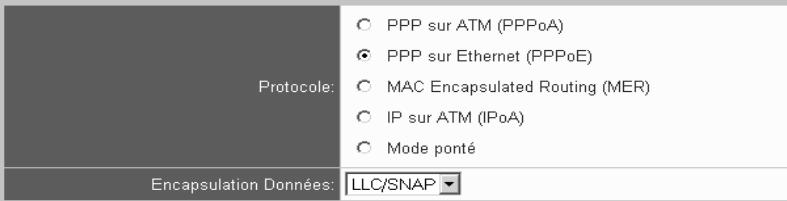

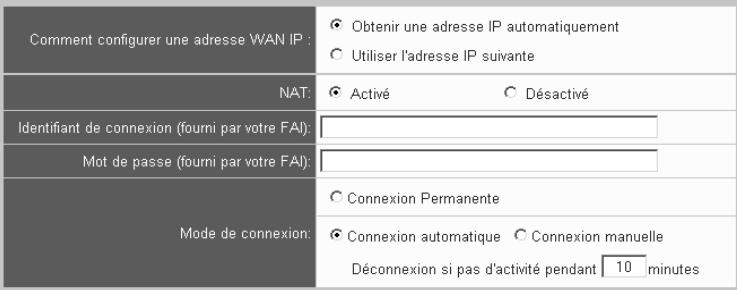

Configurer la connexion Internet manuellement 56

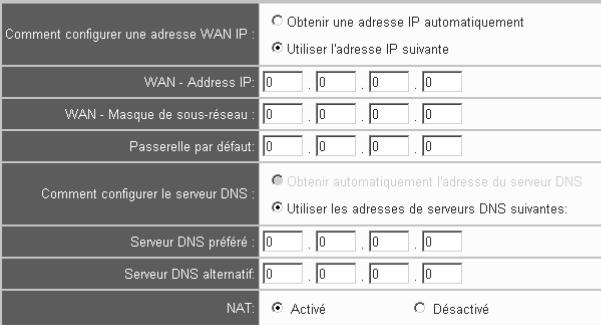

Connexion Internet – WAN – paramètres IP 57

Connexion Internet sur IP 59

Résumé de l'installation 60

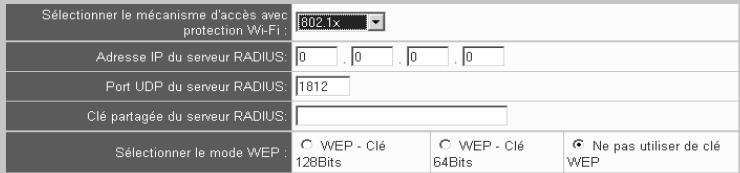

Configuration des mesures de sécurité ..... 63

Attribution de mot de passe 63

Configurer et masquer le SSID 64

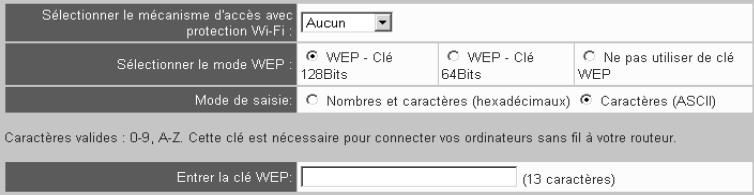

Configuration des fonctions de sécurité pour le réseau sans fil 65

Chiffrement WEP 66

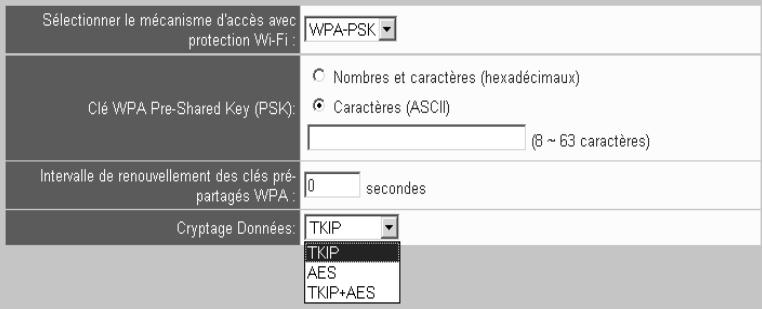

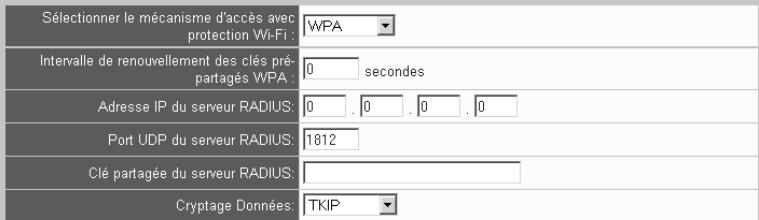

Chiffrement WPA 67

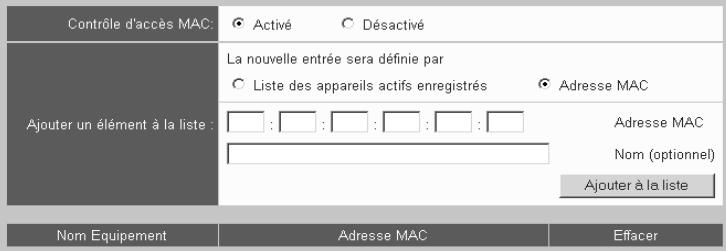

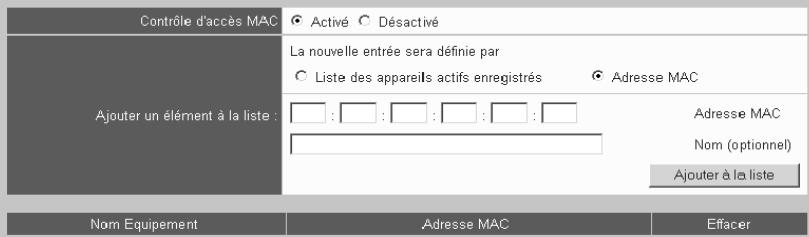

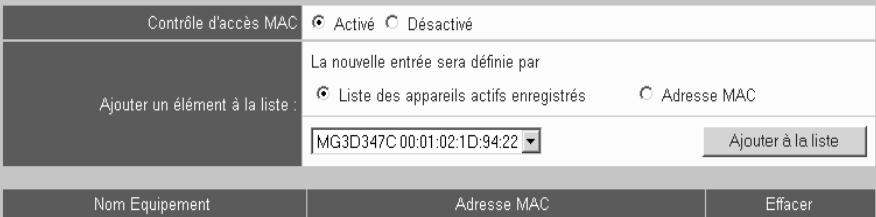

Autoriser l'accès au réseau local à des ordinateurs sélectionnés 70

Sauvegarder la configuration du routeur dans un fichier et

terminer la configuration 73

Configuration avec la configuration avancée .... 74

Configuration pour les liaisons sans fil 75

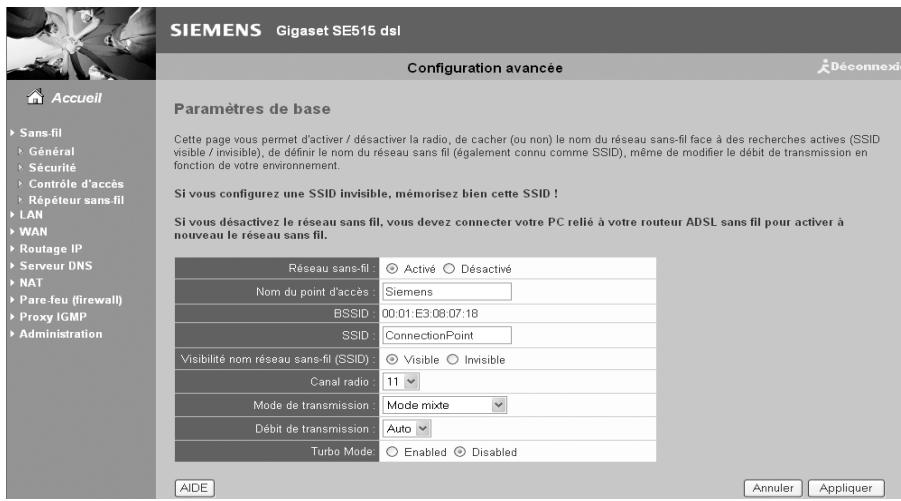

Général 75

Paramétrer la sécurité sans fil 77

Contrôle d'accès au réseau local 78

Configuration LAN 79

Définir l'adresse IP privée du routeur 79

Utilisation de la fonction Universal Plug and Play 80

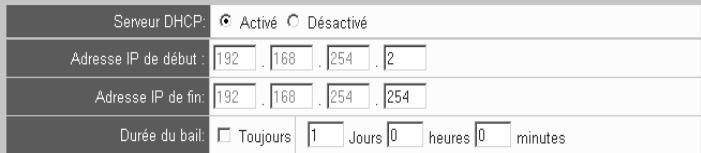

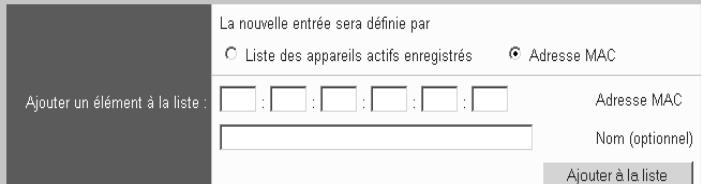

Configurer le serveur DHCP 81

Configuration WAN 83

Configuration Internet 83

Paramètres ADSL 84

Configuration du routage IP 84

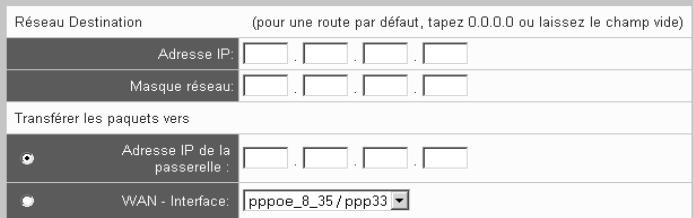

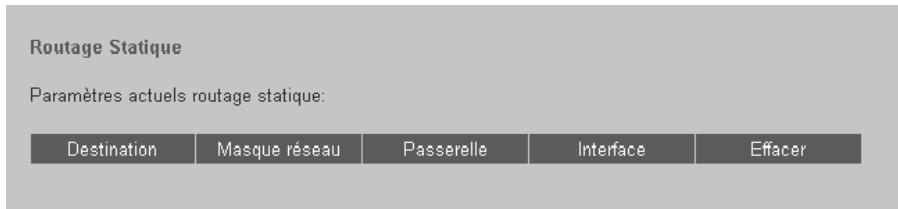

Routage statique 84

Routage dynamique 85

Serveur DNS 86

Configuration de la fonction de NAT 86

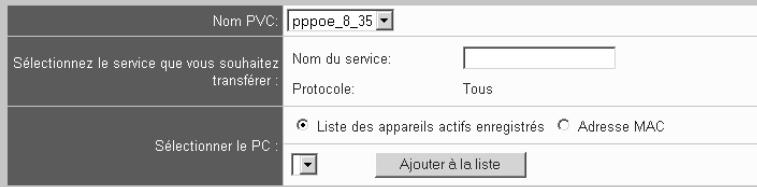

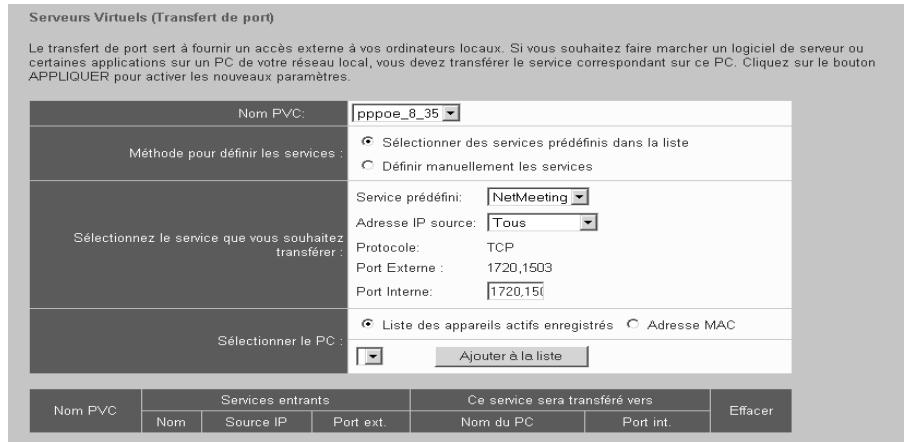

Définition du transfert de port 87

Ouvrir un pare-feu pour des ordinateurs particuliers (DMZ) 89

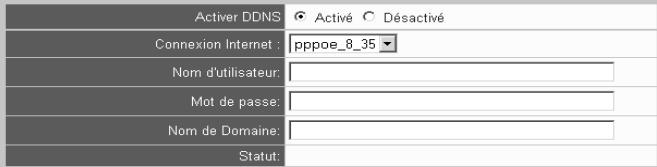

Activer le DNS dynamique 90

Configurer le pare-feu 92

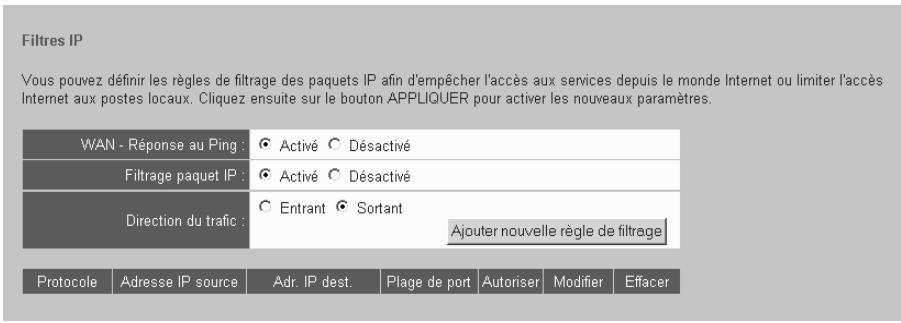

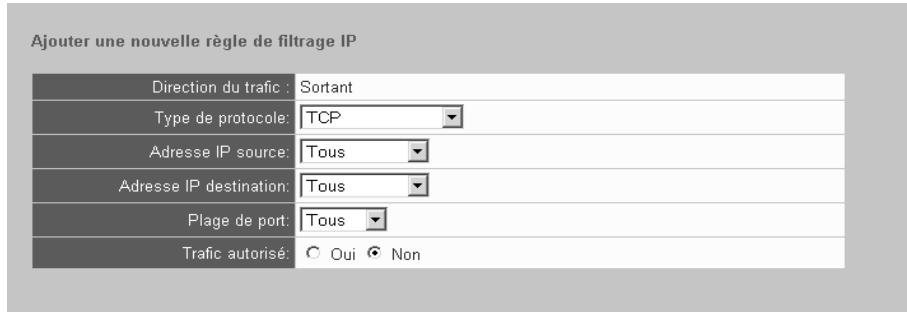

Filtre IP 92

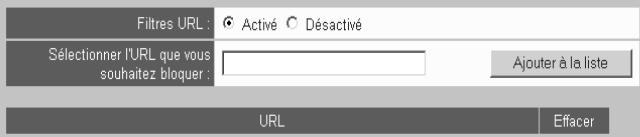

Filtre URL 93

Sommaire

Configuration du proxy IGMP 94

Tâches d'administration et informations d'état .. 95

Connexion Internet manuelle 95

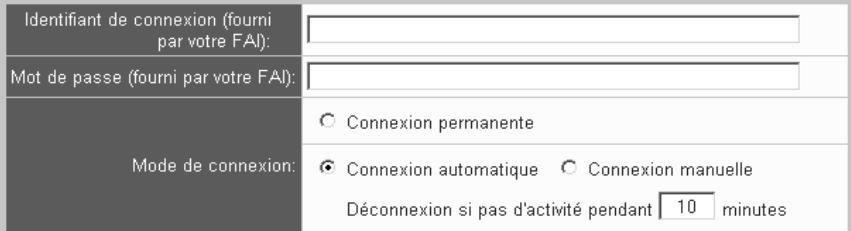

Modifier les paramètres d'accès à Internet 96

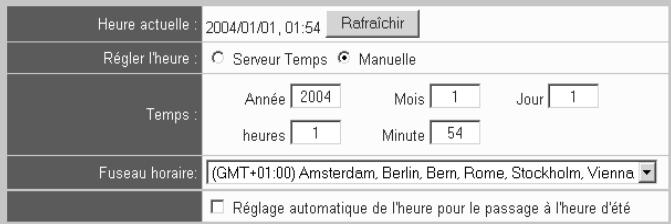

Paramétrer l'heure et le fuseau horaire 97

Administration du routeur 98

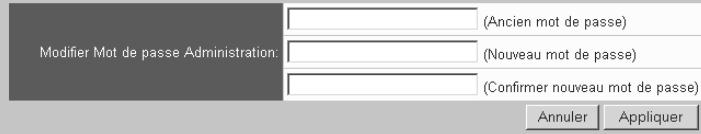

Attribution de mot de passe 98

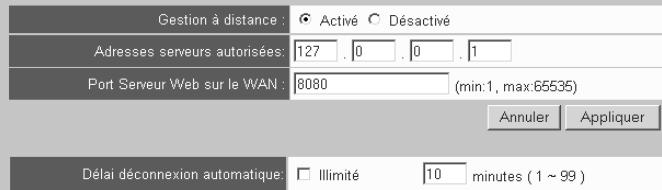

Paramétrer la gestion à distance 99

Changer de port pour le serveur Web 99

Déconnexion automatique 100

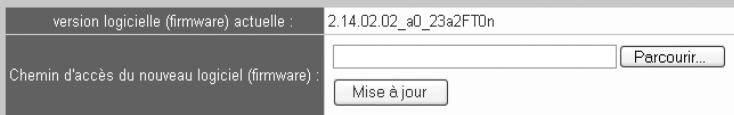

Mise à jour du logiciel (firmware) 100

Sauvegarder et restaurer 101

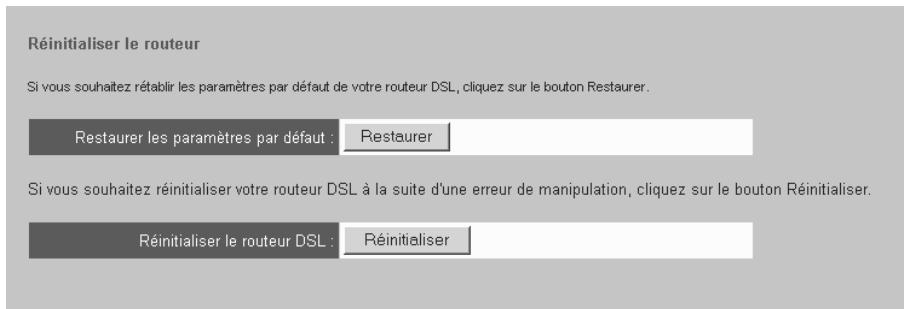

Réinitialisation du routeur 102

Affichage de l'état du routeur 103

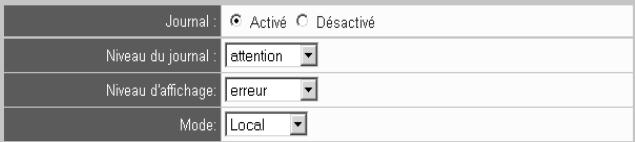

Journal système 103

Glossaire 105

Annexe 117

Dépannage 117

Spécifications 120

Service Clients 121

Certificat de garantie France 122

Index 124

Consignes de sécurité

Consignes de sécurité

◆ Utiliser uniquement le bloc secteur fourni (15VAC ou 16VAC) avec le Gigaset SE515 dsl. Respecter les valeurs prescrites pour le branchement de l'appareil sur le réseau.
♦ Protégez l'appareil de l'humidité.
N'ouvrez jamais l'appareil. Compte tenu des exigences en matière de sécurité électrique, l'appareil ne doit être ouvert que par des techniciens habilités à le faire.
L'appareil peut perturber le fonctionnement des équipements médicaux. Tenez compte des conditions techniques de l'environnement.
Dans le cas où vous souhaitez céder votre Gigaset SE515 dsl à d'autres personnes, pensez à joindre absolument le CD-Rom contenant ce manuel.
- Bien respecter les règles concernant la protection de l'environnement lorsque vous mettez au rebut le Gigaset SE515 dsl.

Marques déposées

Microsoft, Windows 98, Windows 98 SE, Windows NT, Windows ME, Windows 2000, Windows XP et Internet Explorer sont des marques déposées de Microsoft Corporation.

Netscape, Netscape Navigator et Netscape Communicator sont des marques déposées de Netscape Communications Corporation.

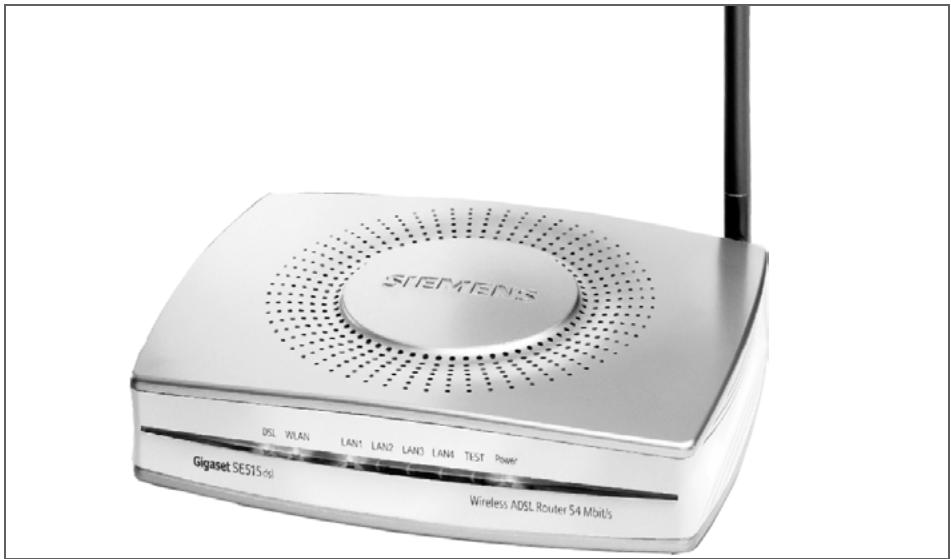

Le Gigaset SE515 dsl

Le Gigaset SE515 dsl Siemens est un instrument de communication à la fois performant et simple, avec un modem pour la connexion de votre PC ou de votre réseau local (LAN) à Internet (par ADSL).

Le Gigaset SE515 dsl comporte un modem ADSL intégré permettant à l'appareil de se connecter simplement à Internet.

Le Gigaset SE515 DSL permet à plusieurs utilisateurs d'accéder à Internet. Il est possible d'utiliser le compte d'un utilisateur unique si cela est autorisé par votre fournisseur Internet. Si vous voulez surfer sur Internet en haut débit de manière simple et efficace, le Gigaset SE515 DSL constitue une solution pratique.

Simple à utiliser et à installer dans la plupart des cas, le Gigaset SE515 dsl reste également un outils puissant avec de nombreuses fonctions. Sa mise ne service ne vous prendra en général que quelques minutes.

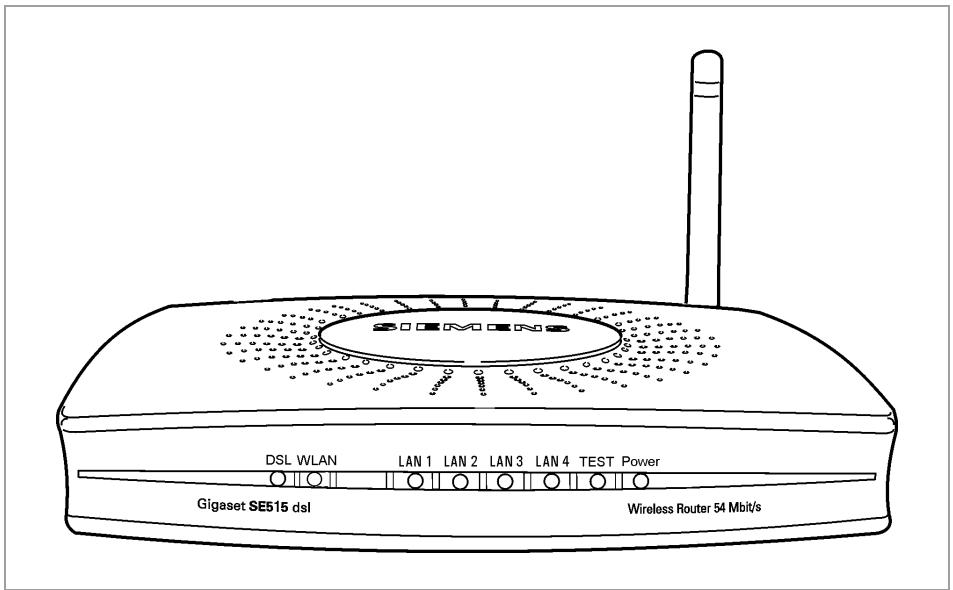

SIFEMENS DSL WLAN LAN1 LAN2 LAN3 LAN4 TEST Power Gigaset SE515-MSI Wireless ADSL Router 54 Mbit/s

Le Gigaset SE515 dsl

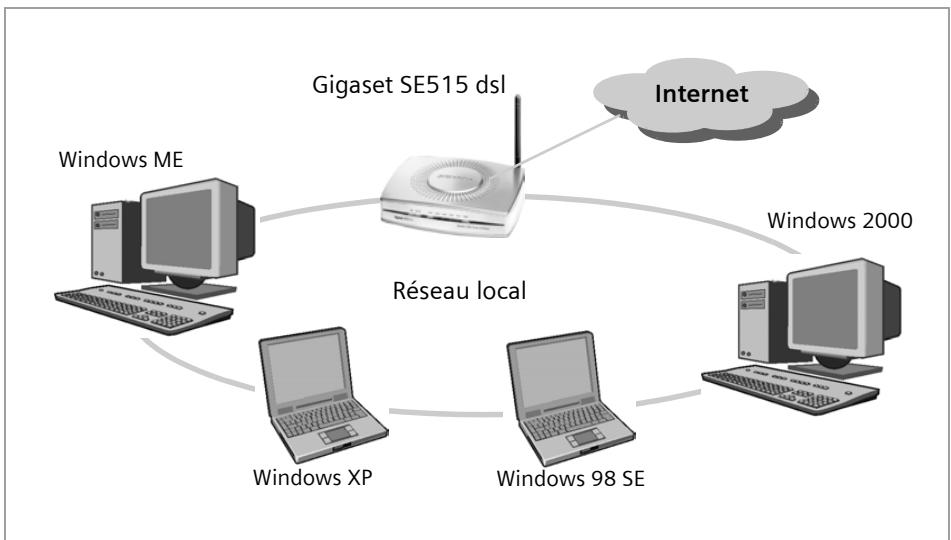

Réseaux locaux à l'aide de produits Gigaset

En utilisant le routeur Gigaset SE515 dsl de Siemens, vous pouvez mettre en place un réseau local tel qu'un réseau domestique. Tous les ordinateurs de ce réseau peuvent communiquer les uns avec les autres et accéder à Internet.

Vous disposez de plusieurs options pour réaliser ce réseau. Vous pouvez

• Créer un réseau local filaire avec le Gigaset SE515 dsl et des PC reliés par câble (voir p. 9).

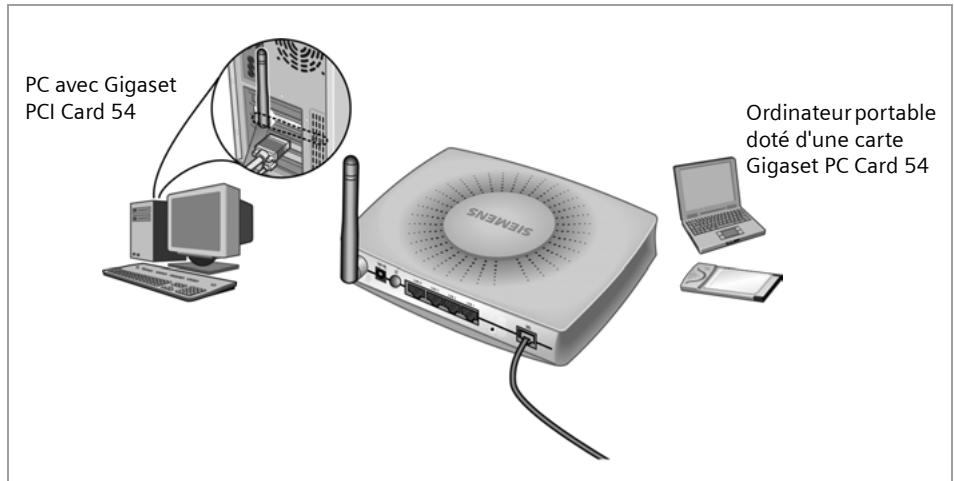

  Créer un réseau local sans-fil à l'aide du Gigaset SE515 dsl et de composants réseau (PC) équipés en sans-fil ou câblés (voir p. 11).
  ◆ Utiliser des adaptateurs sans fil (ex. Gigaset PC Card 54, Gigaset PCI Card 54 ou Gigaset USB Adapter 54) pour mettre en place un réseau sans fil sans routeur.
  ◆ Etendre à l'aide du répéteur Gigaset WLAN Repeater, la portée de votre réseau local sans fil.

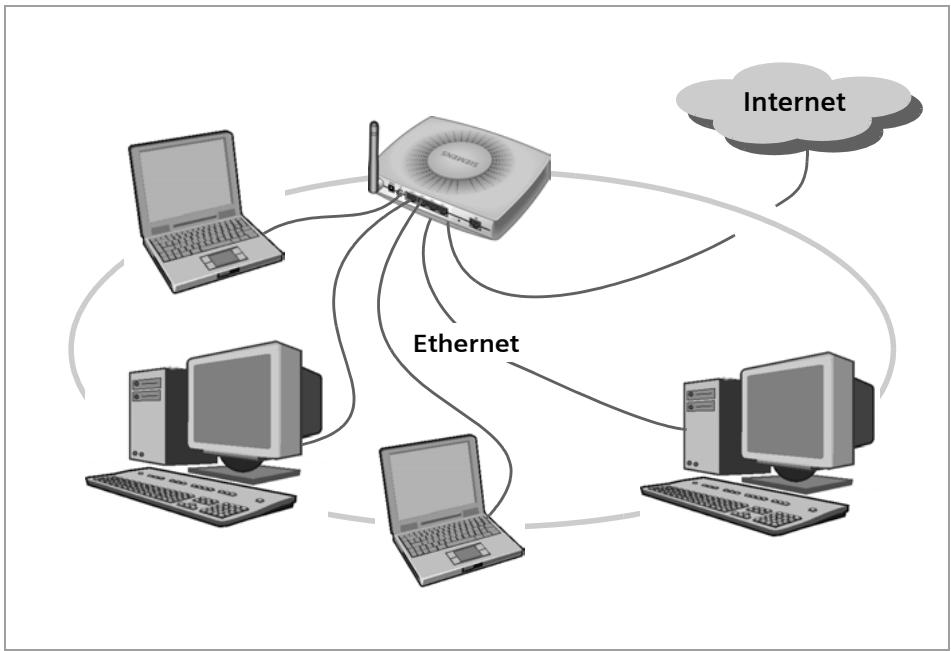

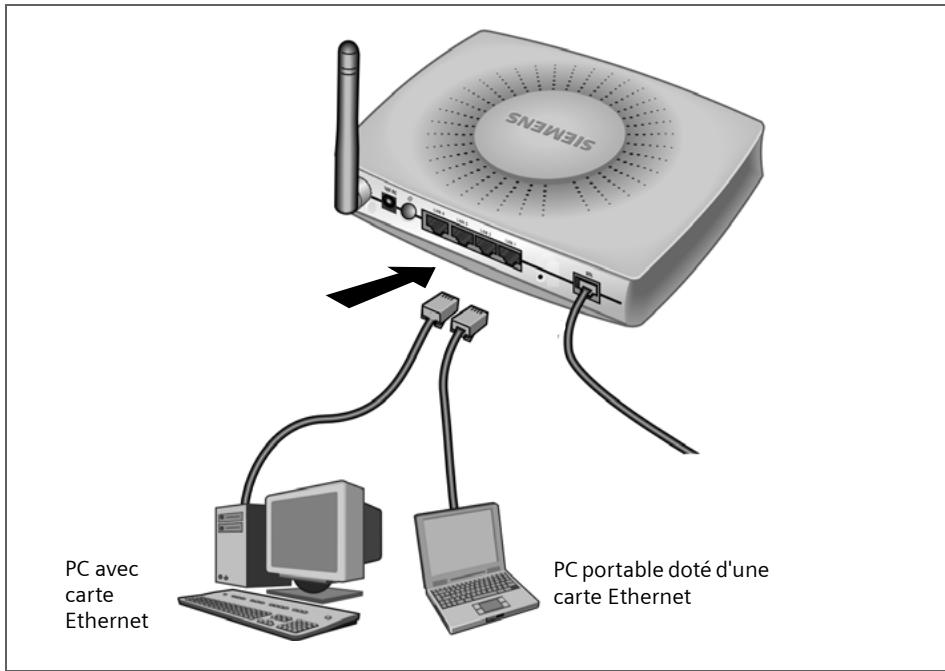

Réseau local filaire (Ethernet)

Dans un réseau local filaire, les ordinateurs sont reliés les uns aux autres par des câbles Ethernet. Le Gigaset SE515 DSL de Siemens possède pour cela quatre ports LAN de type Ethernet pour permettre la connexion de quatre ordinateurs. Les ordinateurs doivent être équipés d'une carte réseau Ethernet et être reliée à l'un des ports LAN du Gigaset par un câble réseau. Les ordinateurs désormais sont généralement équipés de ce type de carte en standard. Les câbles réseau Ethernet (CAT-5) sont disponibles dans les magasins spécialisés.

Le Gigaset SE515 dsl possède une interface DSL permettant à tous les ordinateurs d'accéder à l'Internet haut débit. Pour pouvoir utiliser cette fonction, vous devez posséder un abonnement ADSL compatible avec les protocoles supportés par le Gigaset.

Réseau local sans fil (WLAN)

Dans un réseau local sans fil (WLAN), les ordinateurs sont reliés par une liaison sans fil. Les ordinateurs doivent être dotés d'un adaptateur réseau sans fil (un adaptateur WLAN tel que le Gigaset PC Card 54 ou le Gigaset PCI Card 54).

En règle générale, nous distinguons deux types de réseaux sans fil :

Le mode ad-hoc

Un réseau ad-hoc est un réseau sans fil qui peut être mis en place sans faire appel à un routeur. Les matériels sans-fil qui communiquent entre eux utilisent le réseau sans-fil à la demande, c'est-à-dire en mode « ad-hoc ».

Le Gigaset SE515 dsl

Mode infrastructure

Le mode infrastructure est chargé de relier les réseaux sans fil et les réseaux filaires. Outre des matériels sans-fil, le mode infrastructure requiert un point d'accès vers le réseau filaire ou vers un réseau extérieur, comme le Gigaset SE515 DSL, également connu sous le nom de station de base. En mode infrastructure, la communication entre les stations du réseau passe toujours par un point d'accès. À la différence du mode ad-hoc, le point d'accès configure le réseau sans fil de manière permanente. Chaque matériel souhaitant intégrer le réseau sans fil doit auparavant s'enregistrer auprès du point d'accès, afin de permettre l'échange de données. Par ailleurs, l'utilisation d'un point d'accès augmente aussi la portée d'un réseau sans fil.

Via un point d'accès, les stations mobiles d'un réseau sans fil peuvent se connecter vers un réseau filaire (Ethernet) ou vers Internet. Dans ce cas, on dit que le point d'accès a une fonctionnalité de routeur. Il envoie « à l'extérieur » les paquet de données qui ne sont pas adressés à des stations du réseau et redirige les paquets provenant de « l'extérieur » vers la station correspondante du réseau.

Le Gigaset SE515 DSL vous permet de connecter

◆ des ordinateurs sans fil à Internet et
◆ des ordinateurs sans fil à un réseau Ethernet.

Le mode infrastructure représente la configuration par défaut du Gigaset SE515 dsl. Le guide d'installation fourni avec le Gigaset explique comment connecter à Internet le modem (en mode donc infrastructure).

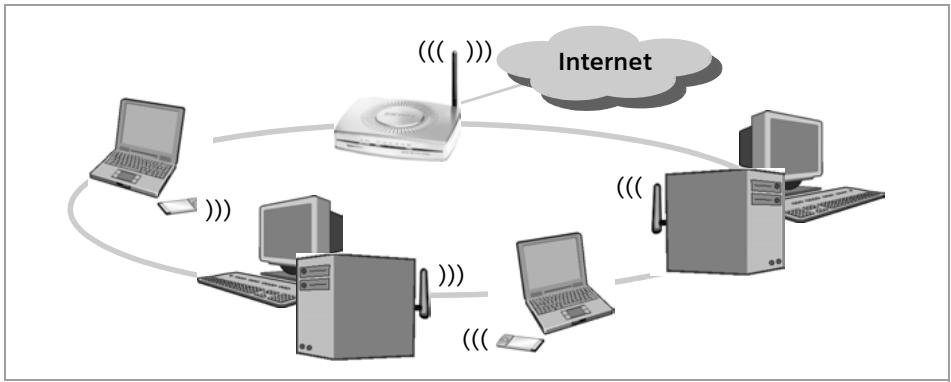

Connexion de réseaux sans fil à Internet

Le Gigaset SE515 dsl possède une interface WAN permettant à tous les ordinateurs d'accéder à l'Internet haut débit. Pour pouvoir utiliser cette fonctionnalité, vous devez posséder une ligne téléphonique transformée en ADSL (compatible avec les protocoles supportés par le Gigaset) et les paramètres indiqués par votre fournisseur Internet. Si votre fournisseur le permet, vous pourrez de plus partager votre accès simultanément entre vos ordinateurs.


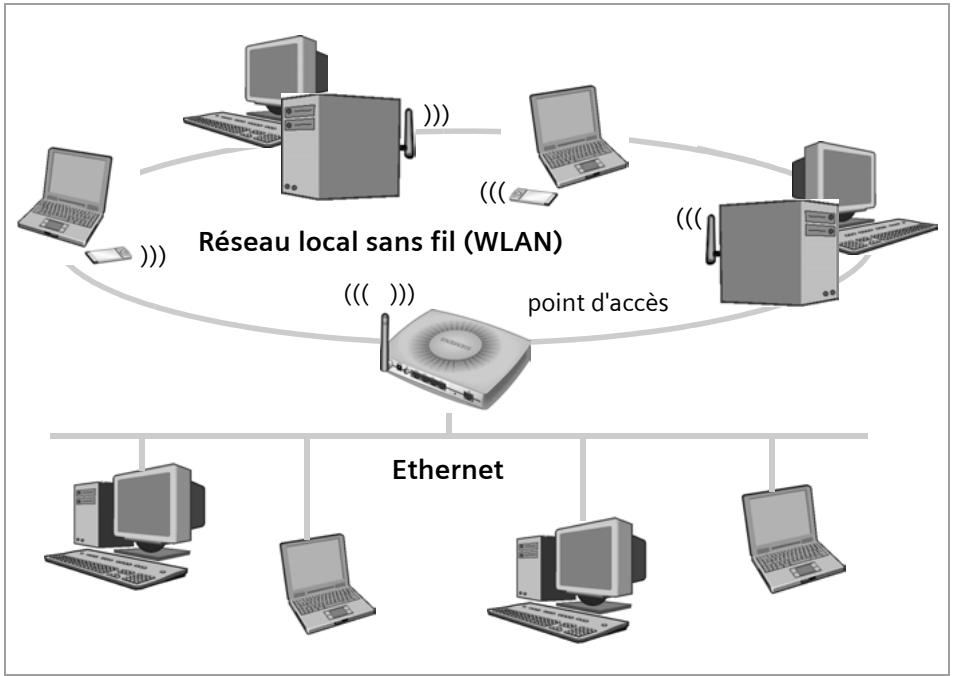

Connector un réseau sans fil (WLAN) à un réseau Ethernet (LAN)

L'un des principaux avantages des réseaux sans fil est qu'ils permettent d'utiliser des réseaux Ethernet existants. Vous pouvez mettre en place un réseau sans fil afin de relier des stations mobiles à un réseau câblé existant. Pour ce faire, toutes les stations du réseau sans fil doivent fonctionner en mode infrastructure.

Le Gigaset SE515 dsl est doté de quatre ports réseau de type Ethernet (LAN1 à LAN4). Le nombre maximum d'ordinateurs reliés directement par un câble au Gigaset est donc de quatre. Ces ordinateurs peuvent également accéder à Internet via le Gigaset SE515 dsl.

À noter :

Il est également possible de relier l'un des ports LAN, un routeur Ethernet chargé de garantir l'accès à un réseau Ethernet de plus grande taille. Pour relier le réseau Gigaset WLAN à un réseau existant, vous devez définir des paramètres supplémentaires. Nous ne pouvons pas fournir pour ce faire d'exemple général, dans la mesure où la configuration est largement fonction du réseau concerné. Dans la mesure du possible, il est recommandé de confier la configuration d'un réseau de ce type à un technicien spécialisé.

Fonctionnalités et possibilités d'utilisation

Le Gigaset SE515 dsl propose de nombreuses fonctionnalités et offre ainsi un large éventail de possibilités d'utilisation telles que :

Accès Internet

Le Gigaset SE515 dsl permet à plusieurs utilisateurs d'accéder à Internet à partir du modem ADSL intégré.

• De nombreux fournisseurs DSL établissent la communication avec les utilisateurs finaux en utilisant le protocole PPPoE, le Gigaset SE515 dsl intègre un Client embarqué destiné à ce protocole, ce qui vous dispense d'installer ce service sur votre ordinateur.
• Accès Internet partagé
  Si votre fournisseur Internet l'autorise, le Gigaset SE515 dsl prend en charge l'accès Internet pour 253 utilisateurs maximum. Plusieurs utilisateurs au sein de votre réseau peuvent donc surfer en même temps en utilisant un seul compte Internet.

◆ Structure d'un réseau local

Le Gigaset SE515 dsl fournit les connexions

• pour quatre appareils via les ports Ethernet, à une vitesse de transfert de 10 ou de 100 Mbps.
• Pour 253 terminaux mobiles maximum, via une interface sans fil, à une vitesse de transfert de 54 Mbps maximum. L'appareil est conforme à la norme IEEE 802.11g – il peut être utilisé avec des produits issus de sources multiples s'ils respectent cette norme.

Le Gigaset SE515 DSL peut être aisément utilisé pour mettre en place un réseau dans des petites entreprises ou chez des particuliers. Les utilisateurs peuvent par exemple échanger des données ou partager des ressources accessibles au sein du réseau, telles qu'un serveur de fichiers ou une imprimante.

Les appareils Gigaset destinés aux réseaux sans fil vous permettent d'exploiter un réseau local – selon les normes IEEE 802.11g et IEEE 802.11b.

Le Gigaset SE515 dsl prend en charge le DHCP pour la configuration IP dynamique du réseau local et DNS pour le mappage de noms de domaines.

◆ Fonctions de sécurité

Le Gigaset SE515 DSL comporte des dispositifs de sécurité telles que :

- La protection par Pare-feu contre les accès non autorisés provenant d'Internet Tous les ordinateurs du réseau local utilisent pour leurs connexions Internet l'Adresse IP publique du routeur et ils ne sont pas visibles sur Internet. Le routeur autorise uniquement les accès provenant d'Internet qui ont été initiés par le réseau local.

Le pare-feu protège par ailleurs le Gigaset SE515 DSL contre les attaques de « hackers ».

- Filtrage de service et blocage d'URL

Vous pouvez configurer le Gigaset SE515 dsl de manière à filtrer l'accès Internet. Il est possible ainsi de contrôler les ordinateurs autorisés à utiliser l'accès vers Internet.

Vous pouvez également interdire l'accès à certains domaines et à certains sites Internet (blocage d'URL).

- Contrôle d'accès et chiffrement pour le réseau local

Vous pouvez utiliser différentes méthodes de codage et d'authentication (WEP, WPA, 802.1x, contrôle d'accès MAC) pour éviter que des personnes non autorisées n'accèdent à votre réseau LAN.

◆ Services offerts sur Internet

- Pour proposer vos propres services sur Internet, vous pouvez configurer le routeur comme serveur virtuel sans ouvrir pour autant l'accès à l'ensemble de votre réseau local.

- DMZ

Vous pouvez partager l'un de vos ordinateurs afin d'autoriser les accès depuis Internet. À noter : votre réseau local n'est alors plus suffisamment protégé contre les attaques lancées depuis Internet.

Le Gigaset SE515 dsl

Procédure d'installation et de configuration

Commencez par installer sur les PC que vous voulez relier au Gigaset SE515 dsl une carte réseau Ethernet ou un Adaptateur réseau sans fil tel que le Gigaset PC Card 54, le Gigaset PCI Card 54 ou le Gigaset USB Adapter 54. La procédure d'installation est développée dans le manuel d'utilisation de ces produits.

À noter :

Vous aurez besoin de renseigner sur vos PC la SSID du routeur Gigaset. Par défaut, la SSID du Gigaset SE515 dsl est : ConnectionPoint.

→ Installez ensuite le routeur (voir section « Installer Gigaset SE515 dsl », page Page 19).
→ Avant de pouvoir faire communiquer les ordinateurs avec le routeur et entre eux au sein d'un réseau local, vous devez modifier leurs paramètres réseau. Commencez par configurer ces paramètres réseau sur un premier PC afin de le connecter au routeur. Vous pourrez utiliser ensuite cet ordinateur pour configurer le routeur. Reportez-vous à ce sujet au chapitre « Configurer le réseau local », Page 23.
→ Avec une connexion sans fil, utilisez ensuite l'adaptateur sans fil de l'ordinateur pour le lier au routeur. Cette opération est décrite dans le manuel d'utilisation de votre adaptateur réseau sans-fil correspondant.
→ Configurez ensuite le routeur pour activer l'accès Internet du routeur (voir section « Configuration avec l'assistant d'installation », Page 55).
→ Vous devez connaître pour cela les paramètres d'accès communiqués par votre fournisseur internet.
Pour relier d'autres ordinateurs au Gigaset, configurez les paramètres réseau sur ces ordinateurs (voir chapitre « Configurer le réseau local », Page 23).
Pour utiliser d'autres fonctions du Gigaset, par exemple les fonctionnalités avancées en matière de sécurité, utilisez les paramètres de sécurité (voir p. 63) ou la configuration avancée (voir p. 74).

Premiers pas

Configuration système requise

Les éléments suivants sont requis pour le fonctionnement de votre Gigaset SE515 :

◆ un PC doté

- d'un adaptateur sans-fil compatible 802.11g (ex. Gigaset PC Card 54, Gigaset PCI Card 54 ou Gigaset USB Adapter 54)

ou

- d'une carte réseau Ethernet.

À noter :

Vous pouvez également utiliser un adaptateur réseau compatible 802.11b tel que le Gigaset PC Card 11 ou l'adaptateur Gigaset USB Adapter 11. Dans ce cas, vous ne pouvez pas bénéficier de toute la vitesse de transfert du Gigaset SE515 DSL jusqu'à 54 Mbps. Les produits compatibles 802.11b prennent en charge une vitesse de transfert maximale de 11 Mbps.

un navigateur Web tel que Microsoft Internet Explorer 5.5 (ou supérieur) ou Netscape Navigator 7.0 (ou supérieur) pour configurer votre Gigaset.
pour l'accès Internet : une ligne ADSL et les données d'accès de votre Fournisseur Internet.

Contenu de l'emballage

L'emballage comporte les articles suivants :

♦ le Gigaset SE515 dsl
◆ un bloc secteur (selon la version de l'appareil, 15 V AC ou 16 V AC)
◆ un câble Ethernet (CAT-5)
◆ un cordon de liaison ADSL RJ11
- deux filtres
♦ le CD (comprenant ce manuel complet)
◆ un guide papier d'installation rapide

Premiers pas

Voyants de fonctionnement et connectiques

Face avant

SIEMENS DSL WLAN LAN 1 LAN 2 LAN 3 LAN 4 TEST Power Gigaset SE515 dsl Wireless Router 54 Mbit/s

Diodes

La face avant du Gigaset SE515 DSL comporte des diodes d'état de fonctionnement du Gigaset. Elles facilitent également l'installation ou la recherche d'erreurs éventuelles dans le réseau.

Les diodes affichent les informations suivantes :

Diode	État	Statut
DSL	Allumé	La ligne DSL est branchée et le port DSL est opérationnel.
	Clignote	Le modem se synchronise avec la ligne ADSL.
	Éteint	La ligne DSL n'est pas branchée, l'interface n'est pas synchronisée ou le Gigaset SE515 DSL est éteint.
WLAN	Allumé	L'interface sans fil est activée.
	Clignote	Le Gigaset SE515 DSL émet ou reçoit des données en sans-fil.
	Éteint	L'interface sans fil a été désactivée ou aucun signal radio n'est reçu.
LAN1 – LAN4	Allumé	Un appareil est relié au port LAN concerné.
	Clignote	Le port LAN concerné transfert ou reçoit des données (transmission).
	ÉteintAllumé	Aucun appareil n'est relié ou le Gigaset SE515 DSL est éteint.L'autotest est en cours d'exécution. Le voyant s'éteint après la réussite du test.
TEST
	Éteint	L'autotest est terminé ou l'appareil est éteint.
Power	Allumé	Le Gigaset SE515 DSL est allumé.
	Éteint	Le Gigaset SE515 DSL est éteint.

Face arrière

16V AC Power LAN 4 LAN 3 LAN 2 LAN 1 DSL

Les différents ports se trouvent sur la face arrière du Gigaset SE515 dsl.

Élément	Description
16V AC	Prise pour le bloc secteur fourni (15V AC ou 16V AC, en fonction du type d'appareil).Avertissement: Si vous utilisez un autre bloc secteur inapproprié, vous risquez d'endommager le Gigaset.
Marche	Ce bouton permet d'allumer/éteindre l'appareil.
LAN1 – LAN4	Switch quatre ports RJ45 10/100 Mbps (avec reconnaissance automatique). Vous pouvez raccorder jusqu'à quatre appareils équipé d'une carte réseau Ethernet (PC, Hub ou Switch).Avertissement: Si vous utilisez un câble réseau inapproprié pour la connexion, vous risquez d'endommager le Gigaset.

Premiers pas

Élément	Description
Petite ouverture à gauche du port DSL	Fonction de réinitialisation. Appuyez pendant 5 secondes sur le bouton situé derrière la petite ouverture pour rétablir le réglage usine pour l'ensemble des paramètres.Avertissement: L'ensemble des configurations mis en oeuvre depuis la première mise en service sont perdues.Le nouveau firmware est conservé.
DSL	Port DSL pour le raccordement du câble RJ11 fourni lui même raccordé à l'un des filtres ADSL.

Emplacement du Gigaset SE515 dsl

Le Gigaset SE515 dsl peut être installé à n'importe quel endroit à proximité de votre ligne ADSL à laquelle il doit se raccorder et d'une prise électrique adéquate. Aucun câblage particulier n'est requis. Vous devez toutefois respecter les règles suivantes :

Utilisez uniquement le Gigaset SE515 DSL dans un lieu couvert, dans la plage de température entre +5 et +40 °C. Ne placez pas le Gigaset SE515 DSL à proximité d'une source de chaleur. Ne recouvrez pas les fentes d'aération. Les températures élevées peuvent endommager l'appareil.
L'emplacement choisi pour le Gigaset SE515 dsl doit comporter une prise 220/230V\~ ainsi qu'à la prise téléphonique de votre ligne ADSL.
L'emplacement choisi ne doit pas se trouver à proximité immédiate d'appareils tels que des appareils stéréo, des téléviseurs ou des appareils micro-onde, etc. Des dysfonctionnements peuvent se produire dans le cas contraire.
Dans la mesure du possible, choisissez pour le Gigaset SE515 DSL un emplacement situé au centre de votre réseau sans fil. La règle générale est la suivante : plus l'antenne est placée en hauteur meilleure est sa performance. Assurez-vous que l'emplacement du Gigaset SE515 DSL permet d'obtenir une réception optimale dans la totalité de la maison, de l'appartement ou du bureau.
Les pieds de l'appareil ne laissent généralement pas de trace sur les surfaces sur lesquelles ils sont posés. La surface des meubles peut toutefois comporter des substances susceptibles d'endommager les pieds en plastique de l'appareil et de les ramollir. Lorsqu'ils sont endommagés, les pieds de l'appareil peuvent laisser des traces ou des taches sur la surface des meubles.
◆ Placez le Gigaset SE515 dsl à un endroit où il ne risque pas de glisser, de tomber et d'endommager l'antenne.
Ne posez pas le Gigagset SE515 dsl sur des meubles dont la surface pourrait se modifier en raison des changements de température de l'appareil.
◆ Placez les câbles de manière à ce que personne ne puisse trébucher. Vous ne devez rien poser sur les câbles.

Installer Gigaset SE515 dsl

À noter :

◆ Utiliser uniquement le bloc secteur fourni avec l'appareil (15V AC ou 16V AC, en fonction du type d'appareil).
◆ Ne branchez pas de câble téléphonique dans les connecteurs LAN ou DSL de votre Gigaset.
◆ Utilisez pour les ports réseau uniquement des câbles réseau standards (CAT 5) et pour les connecteurs DSL des câbles ADSL RJ11 (tels que ceux fournis).

Avant de commencer à raccorder les ordinateurs à votre Gigaset SE515 dsl, assurez-vous qu'un Adaptateur réseau (filaire ou sans-fil) est installé et opérationnel sur votre PC. Consultez pour cela le manuel d'utilisation du produit correspondant.

Remarque : si vous utilisez un adaptateur sans-fil, le nom du réseau sans-fil à utiliser (SSID) doit être par défaut ConnectionPoint.

Raccordement au filtre ADSL

Pour raccorder le modem intégré dans le Gigaset à l'un des filtres ADSL fournis (boîtier de couleur jaune ressemblant à une prise téléphonique), insérez une extrémité du câble RJ11 fourni au port DSL du routeur et l'autre extrémité au filtre ADSL.

Raccordement au filtre

Premiers pas

Connexion au réseau local

Vous pouvez relier des PC à votre routeur, en utilisant une liaison sans fil ou filaire, et ainsi créer un réseau local (LAN).

Sans fil

Une liaison sans fil est établie à l'aide d'un adaptateur réseau sans fil qui doit être installé sur votre PC. Il peut s'agir d'un Gigaset PCI Card 54, d'un Gigaset PC Card 54, d'un Gigaset USB Adapter 54 ou d'un autre adaptateur réseau sans fil compatible 802.11g ou 802.11b.

Vous définissez un Réseau radioélectrique en attribuant un nom de réseau (appelé en général SSID) identique à tous les appareils sans-fil. Vous devez donc attribuer aux adaptateurs réseau le SSID du routeur. La valeur par défaut du SSID pour le routeur est ConnectionPoint.

Si vous avez entré le SSID correct sur l'adaptateur réseau sans fil de votre PC, la liaison radio est établie automatiquement après avoir mis sous etnsion puis allumé votre Gigaset SE515 dsl (voir p. 22).

PC avec Gigaset PCI Card 54 Ordinateur portable doté d'une carte Gigaset PC Card 54

Liaison filaire (par câble)

Utilisez le câble Ethernet fourni pour brancher l'un des connecteurs LAN (LAN1 – LAN4) situé sur l'arrière du routeur et la carte réseau Ethernet d'un PC. Les quatre ports LAN peuvent régler automatiquement leur vitesse de transfert sur 10 Mbps Ethernet ou sur 100 Mbps Fast Ethernet et activer le mode de transmission Semi-duplex ou Duplex intégral, en fonction des capacités de l'adaptateur réseau de votre PC.

SIEMENS PC avec carte Ethernet PC portable doté d'une carte Ethernet

Premiers pas

Mise en marche

Branchez le cordon du bloc secteur fourni au connecteur 16V 1A du routeur. Insérez le bloc secteur dans une prise électrique correspondante. Appuyez ensuite sur le bouton situé en face arrière.

Siemens

Le Gigaset SE515 DSL est à présent mis en marche.

Le voyant d'alimentation sur le devant s'allume.

Si vous avez bien raccordé le Gigaset à une ligne ADSL opérationnelle, le voyant DSL clignote (présence d'une ligne ADSL) pour signaler la phase de synchronisation puis se fige allumée une fois l'opération terminée. La ligne ADSL est prête.

Les voyants LAN s'allument lorsqu'un PC est relié au port LAN correspondant.

La liaison radio avec un PC connecté par l'intermédiaire d'un adaptateur réseau sans fil est à présent établie de manière automatique, lorsque l'adaptateur réseau est configuré avec le même SSID que le routeur (voir p. 20). Il peut être nécessaire d'attendre quelques secondes pour que la liaison radio soit établie. Le voyant WLAN clignote lorsque les données sont envoyées ou reçues par l'interface sans fil.

Dans le cas contraire, consultez les informations données à la rubrique Dépannage Page 117.

Configurer le réseau local

Après avoir terminé la configuration du matériel et branché tous les appareils, vous devez configurer les paramètres réseau de tous les ordinateurs qui doivent communiquer à partir du Gigaset SE515 dsl.

Le réseau local est configuré comme réseau TCP/IP. Différentes décisions doivent être prises durant la configuration. La principale concerne votre souhait d'utiliser le service DHCP du Gigaset. Le protocole DHCP (Dynamic Host Configuration Protocol) permet au routeur d'attribuer une Adresse IP dynamique à chaque composant réseau ; en d'autres termes, il attribue automatiquement à un PC qui se connecte une Adresse IP à partir d'une plage d'adresses définie. La prochaine fois que l'ordinateur se connecte, il pourra se faire attribuer une autre adresse IP. La procédure de configuration de l'attribution dynamique d'adresse sur le routeur est décrite à la section « Configuration LAN » Page 79.

Dans la description donnée dans ce chapitre, nous supposerons que vous utilisez le service DHCP du routeur. Il s'agit également de la configuration par défaut du routeur.

Il est dans certains cas judicieux, d'attribuer une Adresse IP fixe, par exemple si vous prévoyez de gérer un réseau sans fil en utilisant Le mode ad-hoc.

Dans le cas où votre réseau est déjà configuré, vous pouvez passer directement au chapitre « Interface utilisateur », Page 50 et suivantes.

La configuration réseau est différente d'un système d'exploitation Windows à l'autre. Vous trouverez ci-après la présentation pour Windows 98 et ME, Page 24, pour Windows XP, Page 33 et pour Windows 2000, Page 41.

Préparez votre Cd-Rom d'installation Windows. Le programme vous demandera éventuellement de l'insérer.

À noter :

Les interfaces utilisateurs Windows reproduites dans ce manuel utilisateur peuvent être légèrement différentes de ce qui est représenté sur votre écran, en raison des paramètres individuels. Nous avons par ailleurs choisi la représentation proposée à la livraison.

Configurer le réseau local

Configuration réseau avec Windows 98, 98 SE, ME

Pour intégrer un ordinateur avec Windows 98, 98 SE ou ME dans un réseau local, vous devez exécuter les opérations suivantes :

1. Configuration d'un ordinateur comme client pour les réseaux Microsoft (voir ci-après).
2. Définition du nom de l'ordinateur et du groupe de travail (voir p. 25).
3. Installation du protocole TCP/IP (voir p. 26).
4. Définition des paramètres TCP/IP (voir p. 27).
5. Désactivation du proxy HTTP (voir p. 31).
6. Synchronisation des paramètres TCP/IP avec le Gigaset SE515 dsl (voir p. 31).

Configuration d'un ordinateur comme client pour les réseaux Microsoft

Afin de permettre aux ordinateurs de votre réseau de communiquer entre eux, vous devez les configurer comme Client d'un réseau Microsoft. La procédure est la suivante :

→ Cliquez sur Démarrer – Paramètres – Panneau de configuration.
→ Double cliquez sur l'icône Réseau et ouvrez dans la fenêtre Réseau l'onglet Configuration.
→ Vérifiez si l'option Client pour les réseaux Microsoft figure dans la liste des composants.
→ Dans le cas où cette entrée n'existe pas encore, cliquez sur Ajouter.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Carte Protocole Service Ajouter... Annuler Un client vous permet de vous connecter à d'autres ordinateurs.

→ Sélectionnez le type de composant réseau Client et cliquez sur le bouton Ajouter.

Sélection de : Client réseau Cliquez sur le client réseau que vous souhaitez installer et cliquez ensuite sur OK. Si vous avez une disquette d'installation pour ce périphérique, cliquez sur Disquette fournie. Constructeurs : Banyan Microsoft Novell Clients réseau : Client pour les réseaux Microsoft Client pour les réseaux NetWare Gestionnaire de sessions individuelles de Windows Disquette fournie... OK Annuler

→ Sélectionnez sous Fabricant L'entrée Microsoft et sous Clients réseau l'entrée Client pour les réseaux Microsoft.
→ Validez en cliquant sur OK.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

→ Passez dans la fenêtre Réseau de l'onglet Configuration à Identification.
→ Saisissez dans la zone Nom de l'ordinateur le nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau.
→ Saisissez dans la zone Groupe de travail un nom pour le groupe de travail. Ce nom doit être identique pour tous les ordinateurs du réseau.

La zone Description peut rester vide.

Configurer le réseau local

Installation du protocole TCP/IP.

Le protocole TCP/IP permet aux ordinateurs de communiquer au sein d'un réseau. Ce Protocole ne doit être installé que pour l'adaptateur réseau chargé d'établir la connexion avec Gigaset SE515 dsl.

→ Passez dans la fenêtre Réseau de l'onglet Identification à Configuration.
→ Vérifiez tout d'abord si la liste des composants comporte, dans la boîte de dialogue Réseau, une entrée TCP/IP pour votre carte réseau ou pour votre adaptateur réseau. Si vous utilisez par exemple un Gigaset PCI Card 54 comme adaptateur réseau sans fil, l'option TCP/IP -> Siemens Gigaset PCI Card 54 doit être présente.
→ Dans le cas où l'entrée est absente, cliquez sur Ajouter.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Carte Protocole Service Ajouter... Annuler Un protocole est une Deux ordinateurs doi communiquer. Sélection de : Protocole réseau Cliquez sur le protocole réseau que vous souhaitez installer et cliquez ensuite sur OK. Si vous avez une disquette d'installation, cliquez sur Disquette fournie. Constructeurs : Banyan IBM Microsoft Novell Protocoles réseau : Microsoft DLC 32 bits NetBEUI Prise en charge WAN pour ATM Protocole compatible IPX/SPX TCP/IP Disquette fournie... OK Annuler

→ Sélectionnez le protocole à utiliser comme type de composant réseau et cliquez sur le bouton Ajouter.
→ Sélectionnez sous Fabricant l'entrée Microsoft et sous Protocole réseau l'entrée TCP/IP, et validez en cliquant sur OK.

Définition des paramètres TCP/IP

Le protocole TCP/IP utilise, pour fonctionner convenablement, un certain nombre de données que vous devez spécifier ici.

→ Activez dans la fenêtre Réseau à l'onglet Configuration.
→ Sélectionnez l'entrée TCP/IP correspondant à votre carte réseau.

Réseau Configuration Identification Contrôle d'accès Les composants réseau suivants sont installés : Client pour les réseaux Microsoft Gestionnaire de sessions individuelles de Windows Carte d'accès à distance Siemens Gigaset PC Card 54 TCP/IP -> Carte d'accès à distance TCP/IP -> Siemens Gigaset PC Card 54 Ajouter... Supprimer Propriétés Ouverture de session réseau principale : Gestionnaire de sessions individuelles de Windows Partage de fichiers et d'imprimantes... Description TCP/IP est le protocole qui permet de vous connecter à Internet et aux grands réseaux. OK Annuler

→ Cliquez sur Propriétés.

Configurer le réseau local

→ Ouvrez l'onglet Adresse IP.

Propriétés TCP/IP Liens Avancées NetBIOS Configuration DNS Passerelle Configuration WINS Adresse IP Une adresse IP peut être attribuée automatiquement à cet ordinateur. Si votre réseau ne peut attribuer automatiquement des adresses IP, demandez une adresse à votre administrateur de réseau et tapez-la dans l'espace situé ci-dessous. Obtenir automatiquement une adresse IP Spécifier une adresse IP : Adresse IP: Masque de sous-réseau: OK Annuler

Dans le cas où l'option Obtenir une adresse IP automatiquement est déjà activée, votre ordinateur est déjà configuré pour le DHCP. Cliquez sur Annuler et refermez les autres fenêtres en cliquant sur OK pour démarrer votre configuration réseau Vous pouvez éventuellement obtenir un message vous demandant d'insérer votre CD d'installation Windows. Suivez les instructions de la procédure d'installation. Dès que la procédure de copie est terminée, un message vous demande de redémarrer votre système.
→ Cliquez sur Oui. L'ordinateur est éteint et redémarre ensuite. Lisez ensuite Page 31.
→ Dans le cas où l'option Obtenir une adresse IP automatiquement n'est pas activée, activez-la.
→ Cliquez sur l'onglet Passerelle et supprimez toutes les entrées que la liste Passerelles installées peut comporter.

Propriétés TCP/IP Liens Avancées NetBIOS Configuration DNS Passerelle Configuration WINS Adresse IP La première passerelle dans la liste de passerelles installées sera celle par défaut. L'ordre d'adresse dans la liste sera celui couramment utilisé par ces machines. Nouvelle passerelle : I...Ajouter Passerelles installées : Supprimer OK Annuler

→ Ouvrez l'onglet Configuration DNS.

Configurer le réseau local

→ Sélectionnez Activer DNS.

Propriétés TCP/IP Passerelle Configuration WINS Adresse IP Liens Avancées NetBIOS Configuration DNS • Désactiver DNS • Activer DNS Hôte: Domaine: Ordre de recherche DNS Aouter Supprimer Ordre de recherche du suffixe de domaine Aouter Supprimer OK Annuler

→ Cliquez sur OK.
→ Terminez la configuration réseau en cliquant sur OK.

Vous pouvez éventuellement obtenir un message vous demandant d'insérer votre CD d'installation Windows. Suivez les instructions de la procédure d'installation.

Dès que la procédure de copie est terminée, un message vous demande de redémarrer votre système.

→ Cliquez sur Oui. L'ordinateur est ensuite arrêté et redémarré.

Désactiver le proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est désactivé. Cette fonction doit être désactivée afin de permettre à votre navigateur Web d'accéder à la page de configuration de votre Gigaset SE515 DSL.

La description ci-après décrit la procédure pour Internet Explorer et pour Netscape. Déterminez dans un premier temps quel navigateur vous utilisez et suivez ensuite les étapes suivantes.

Internet Explorer

→ Ouvrez le programme Internet Explorer. Cliquez sur Outils – Options Internet.
→ Ouvrez dans la boîte de dialogue Options Internet l'onglet Connexions.
→ Cliquez sur Paramètres LAN ou Paramètres réseau...
→ Désactivez toutes les cases à cocher dans la boîte de dialogue Paramètres du réseau local (LAN) et cliquez sur OK.
→ Cliquez à nouveau sur OK pour refermer la boîte de dialogue Options Internet.

Netscape

→ Ouvrez Netscape. Cliquez sur Modifier puis sur Paramètres.
→ Dans la boîte de dialogue Paramètres, sous Catégorie, double-cliquez sur Avancé puis cliquez sur Proxys.
→ Sélectionnez Connexion directe à Internet.
→ Terminez en cliquant sur OK.

Synchronisation des paramètres TCP/IP avec le Gigaset SE515 dsl

Vous avez configuré à présent votre ordinateur de manière à le connecter au Gigaset SE515 dsl. Vous devez à présent libérer les anciens paramètres TCP/IP et les actualiser avec les paramètres de votre Gigaset SE515 dsl.

→ Cliquez sur Démarrer – Exécuter.
→ Saisissez WINIPCFG et cliquez sur OK.

Exécuter Tapez le nom d'un programme, dossier, document ou d'une ressource Internet et Windows l'ouvrira pour vous. Ouvrir : WINIPCFG OK Annuler Parcourir...

Il peut être nécessaire d'attendre un certain temps jusqu'à ce que la boîte de dialogue Configuration IP soit visible.

Configurer le réseau local

Configuration IP Carte Ethernet Informations Siemens Gigaset PC Card 5 Adresse de la carte 00-90-96-2C-7A-89 Adresse IP 192.168.2.101 Masque de sous-réseau 255.255.255.0 Passerelle par défaut 192.168.2.1 OK Libérer Renouveler Tout libérer Tout renouveler Plus d'info >>

→ Sélectionnez votre adaptateur réseau à partir de la liste de sélection.
→ Cliquez sur Libérer puis sur Renouveler.

Dans le cas où l'adresse IP prédéfinie du routeur (192.168.1.1) n'a pas été modifiée, l'adresse IP doit être à présent 192.168.1.x (le caractère x représentant un nombre entre 2 et 254). Le masque de sous-réseau doit toujours être 255.255.255.0 et la passerelle par défaut doit avoir l'adresse IP du routeur (192.168.1.1). Ces valeurs confirment que votre Gigaset SE515 dsl fonctionne.

→ Cliquez sur OK pour refermer la fenêtre Configuration IP.

Remarque :

Sur certains Windows, WINIPCFG peut ne pas être disponible. Dans ce cas reportez-vous à la méthode proposée dans le chapitre « Synchroniser les paramètres à l'aide du Gigaset SE515 dsl » Page 40.

Configuration réseau avec Windows XP

Pour intégrer un ordinateur Windows XP au sein d'un réseau configuré avec un Gigaset SE515 dsl, vous devez exécuter les opérations suivantes :

1. Configuration du réseau (voir ci-après).
2. Définition du nom de l'ordinateur et du groupe de travail (voir p. 35).
3. Vérifier les paramètres réseau et terminer la procédure d'installation (voir p. 35).
4. Définir les paramètres TCP/IP (voir p. 36).
5. Désactiver le proxy HTTP (voir p. 39).

Configuration du réseau

Dans le cas présent, la configuration du réseau consiste à définir la connexion Internet comme méthode de connexion. Vous utilisez pour cela l'Assistant réseau.

→ Cliquez sur Démarrer – Panneau de configuration.
→ Sélectionnez Connexions réseau et accès à distance.
→ Sélectionnez à présent Créer un réseau domestique ou un réseau de petite entreprise.

Connexions réseau et Internet Fichier Edition Affichage Favoris Outils ? Précédente Rechercher Dossiers Adresse Connexions réseau et Internet Voir aussi Favoris réseau Imprimantes et autres périphériques Bureau à distance Options de modems et de téléphonie Résolution des problèmes Mise en réseau domestique ou de petite entreprise Internet Explorer Diagnostics du réseau Connexions réseau et Internet Choisissez une tâche... Configurer ou modifier votre connexion Internet Créer une connexion au réseau sur votre lieu de travail Configurer ou modifier votre réseau domestique ou votre réseau de petite entreprise ou une icône du Panneau de configuration Connexions réseau Options Internet

L'Assistant réseau est alors lancé.

→ Passez l'écran de bienvenue ainsi que la liste de contrôle en cliquant à deux reprises sur le bouton Suivant.

Une boîte de dialogue vous invite à sélectionner un mode de connexion.

→ Sélectionnez l'entrée Autre méthode et validez en cliquant sur Suivant.

Configurer le réseau local

Une boîte de dialogue s'ouvre avec d'autres modes de connexion.

Assistant Configuration du réseau Sélectionnez une méthode de connexion. Sélectionnez la description qui correspond le mieux à cet ordinateur : ○ Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur. Voir un exemple. ○ Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle. Voir un exemple. ○ Autre En savoir plus sur les configurations réseau domestique et petite entreprise. < Précédent Suivant > Annuler

→ Sélectionnez Cet ordinateur établit une connexion directe à Internet ou utilise un hub. D'autres ordinateurs du réseau utilisent également une connexion directe à Internet ou un hub., et cliquez sur Suivant.
→ Dans la fenêtre suivante, sélectionnez votre adaptateur réseau et cliquez sur Suivant.
→ Ignorez le message « Il est déconseillé d'utiliser la configuration réseau », en cliquant sur Suivant.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

→ Saisissez un nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau. Vous pouvez, si vous le souhaitez, renseigner la zone Description de l'ordinateur. Cliquez ensuite sur Suivant.
→ Spécifiez un nom pour le groupe de travail auquel l'ordinateur doit être rattaché. Ce nom doit être identique pour tous les ordinateurs du réseau. Continuez ensuite en cliquant sur Suivant.

Vérifier les paramètres réseau et terminer la procédure d'installation.

Une nouvelle boîte de dialogue s'ouvre alors, à partir de laquelle vous pouvez contrôler à nouveau les paramètres définis et, le cas échéant, les modifier.

→ Si vous voulez modifier les paramètres, cliquez sur Retour. Si vous les acceptez, cliquez sur Suivant.

Si vous ne voulez plus installer d'ordinateur supplémentaire :

→ Sélectionnez Quitter uniquement l'Assistant, car il n'est pas exécuté sur d'autres ordinateurs, et validez deux fois en cliquant sur le bouton Suivant.

→ Répondez Oui à la question Faut-il redémarrer l'ordinateur ?.

Dans le cas où vous souhaiteriez installer un réseau sur d'autres ordinateurs équipés de Windows XP, vous pouvez à présent créer une disquette d'installation réseau.

→ Sélectionnez l'option Création d'une disquette d'installation et cliquez sur Suivant.

→ Suivez les instructions données à l'écran et insérez une disquette. Les données requises sont à présent copiées. Pour terminer, libellez la disquette Installation réseau.

→ Validez les deux boîtes de dialogue suivantes en cliquant sur Suivant et terminez l'installation en redémarrant.

Après le redémarrage, votre « réseau domestique » est installé.

Pour configurer le réseau sur les autres ordinateurs en reprenant le paramétrage, insérez la disquette dans le lecteur et double-cliquez sur Netsetup pour l'exécuter.

Configurer le réseau local

Paramètres TCP/IP

Le Protocole TCP/IP a besoin, pour fonctionner correctement, d'un certain nombre d'indications que vous devez indiquer ou vérifier.

→ Cliquez sur Démarrer et sélectionnez Panneau de configuration.
→ Cliquez sur l'icône Connexions réseau et accès à distance puis sur l'icône Connexions réseau.

Connexions réseau Fichier Edition Affichage Favoris Outils Avancé ? Précédente Rechercher Dossiers Adresse Connexions réseau Gestion du réseau Créer une nouvelle connexion Créer un réseau domestique ou un réseau léger d'entreprise Voir aussi Dépannage réseau Autres emplacements Panneau de configuration Favoris réseau Mes documents Poste de travail Détails Connexions réseau Dossier système Réseau local ou Internet à haute vitesse Connexion réseau sans fil Activé Siemens Gigaset PCI Card 54 Connexion au réseau local Câble réseau non branché Connexion réseau Intel(R) PR...

→ Double-cliquez sur la connexion réseau utilisée pour la liaison avec le routeur.

État de Connexion réseau sans fil Général Prise en charge Connexion État : Connecté Durée : 00:20:33 Vitesse : Force du signal : Activité Envoyés Paquets : 1.034 | Propriétés Désectiver Propriétés de Connexion réseau sans fil Général Configuration réseaux sans fil Authentication Paramètres avancés Connexion en utilisant : Siemens Gigaset PCI Card 54 Configurer... Cette connexion utilise les éléments suivants : Client pour les réseaux Microsoft Partage de fichiers et d'imprimantes pour les réseaux Microsoft Planificateur de paquets QoS Protocole Internet (TCP/IP) Installer... Désinstaller Propriétés Description Protocole TCP/IP (Transmission Control Protocol/Internet Protocol). Le protocole de réseau étendu par défaut qui permet la communication entre différents réseaux interconnectés. Afficher une icône dans la zone de notification une fois la connexion établie OK Annuler

→ Cliquez sur Propriétés.

Configurer le réseau local

→ Sélectionnez l'entrée Protocole Internet (TCP/IP) et cliquez sur le bouton Propriétés.

Propriétés de Protocole Internet (TCP/IP) Général Configuration alternative Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : .... Masque de sous-réseau : .... Passerelle par défaut : .... Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : .... Serveur DNS auxiliaire : .... Avancé... OK Annuler

→ Dans le cas où les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement sont déjà activées, cela signifie que votre ordinateur est déjà configuré pour le DHCP. Cliquez sur Annuler et refermez les autres boîtes de dialogue en cliquant sur OK afin d'enregistrer votre configuration réseau.
→ Dans le cas où les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement ne sont pas encore activées, activez-les à présent et cliquez sur OK. Refermez les autres boîtes de dialogue.

Désactiver le proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration de votre Gigaset SE515 dsl.

La description ci-après présente la procédure pour Internet Explorer et pour Netscape. Définissez tout d'abord quel navigateur vous utilisez puis suivez les étapes correspondantes.

Internet Explorer

→ Ouvrez le programme Internet Explorer puis cliquez sur Terminer. Cliquez sur l'entrée Outils puis sur Options Internet.
→ Ouvrez dans la boîte de dialogue Options Internet l'onglet Connexions.
→ Cliquez sur Paramètres LAN ou Paramètres réseau....
→ Désactivez toutes les cases à cocher dans la boîte de dialogue Paramètres du réseau local (LAN).
→ Cliquez sur OK puis à nouveau sur OK pour fermer la boîte de dialogue Options Internet.

Netscape

→ Ouvrez Netscape. Cliquez sur Modifier puis sur Paramètres.
→ Double-cliquez dans la boîte de dialogue Paramètres sous Catégorie, sur le bouton Avancé et cliquez ensuite sur Proxys.
→ Sélectionnez Connexion directe à Internet.
→ Terminez en cliquant sur OK.

Configurer le réseau local

Synchroniser les paramètres à l'aide du Gigaset SE515 dsl

Vous avez à présent configuré votre ordinateur de manière à ce qu'il puisse être connecté au Gigaset SE515 dsl. Vous devez libérer les anciens paramètres TCP/IP et les synchroniser avec les paramètres de votre Gigaset SE515 dsl.

→ Cliquez, sur le Bureau Windows, sur Démarrer, puis sur Programmes, puis sur Accessoires et enfin sur Invite de commandes.
→ Saisissez dans la fenêtre Invite de commande la commande ipconfig /release et pressez sur la touche ENTRÉE.

C:\>IPCONFIG /RELEASE Configuration IP de Windows Aucune opération ne peut être effectué sur Connexion au réseau local lorsque son média est déconnecté. Carte Ethernet Connexion au réseau local: Statut du média . . . . . . . . : Média déconnecté Carte Ethernet Connexion réseau sans fil: Suffixe DNS propre à la connexion : Adresse IP. . . . . . . . . . : 0.0.0.0 Masque de sous-réseau . . . . . . : 0.0.0.0 Passerelle par défaut . . . . . . :

→ Saisissez ensuite la commande ipconfig /renew puis pressez sur la touche ENTRÉE.

C:\>IPCONFIG /RENEW Configuration IP de Windows Aucune opération ne peut être effectué sur Connexion au réseau local lorsque son média est déconnecté. Carte Ethernet Connexion au réseau local: Statut du média . . . . . . . . : Média déconnecté Carte Ethernet Connexion réseau sans fil: Suffixe DNS propre à la connexion : Adresse IP. . . . . . . . . . : 192.168.2.100 Masque de sous-réseau . . . . . . : 255.255.255.0 Passerelle par défaut : 192.168.2.1

Dans le cas où l'adresse IP prédéfinie du routeur (192.168.1.1) n'a pas été modifiée, l'adresse IP doit être à présent 192.168.1.x (le caractère x représentant un nombre entre 2 et 254). Le masque de sous-réseau doit toujours être 255.255.255.0 et la passerelle par défaut doit avoir l'adresse IP du routeur (192.168.1.1). Ces valeurs confirment que votre Gigaset SE515 DSL fonctionne.

→ Entrez la commande exit et pressez sur la touche Entrée pour fermer la fenêtre Invite de commande.

Configuration réseau avec Windows 2000

Pour intégrer un ordinateur équipé de Windows 2000 dans un réseau qui a été configuré avec un Gigaset SE515, vous devez exécuter les étapes suivantes :

1. Installer les services réseau (voir ci-après).
2. Définir le nom de l'ordinateur et du groupe de travail (voir p. 42).
3. Installer le protocole TCP/IP (voir p. 43).
4. Définir les paramètres TCP (voir p. 45).
5. Désactiver le proxy HTTP (voir p. 47).
6. Synchroniser les paramètres TCP/IP avec le Gigaset SE515 dsl (voir p. 48).

Installer les services réseau

Afin de permettre aux ordinateurs de votre réseau d'accéder aux ressources communes, vous devez tout d'abord installer les services réseau. La procédure est la suivante :

→ Cliquez sur Démarrer – Paramètres – Panneau de configuration.

→ Double-cliquez sur l'icône Connexions réseau et accès à distance.

Connexions réseau et accès à distance Fichier Edition Affichage Favoris Outils Avancé ? Précédente Rechercher Dossiers Historique Adresse Connexions réseau et accès à distance Pour créer une nouvelle connexion, cliquez sur Nouvelle connexion. Pour établir une connexion, cliquez sur son icône. Pour accéder aux paramètres et aux composants d'une connexion, cliquez à l'aide du bouton droit de la souris sur son icône, puis sur Propriétés. Pour identifier votre ordinateur sur le réseau, cliquez sur : Identification réseau. Pour ajouter des composants de mise en réseau supplémentaires, cliquez sur Ajouter des composants réseau. Sélectionnez un élément pour obtenir une description. Établir une nouvell... Connexion au réseau local 2 objet(s)

Configurer le réseau local

→ Cliquez dans le volet gauche sur Ajout de composants réseau.

Assistant Composants de gestion de réseau optionnels Windows Composants Windows Vous pouvez ajouter ou supprimer des composants de Windows 2000. Pour ajouter ou supprimer des composants, sélectionnez la case à cocher correspondante. Une case grisée signifie que seule une partie du composant sera installée. Pour voir ce qui est inclus dans un composant, cliquez sur Détails. Composants : Autres services de fichiers et d'impression en réseau 0,0 Mo Outils de gestion et d'analyse 0,9 Mo Services de mise en réseau 0,1 Mo Description : Contient un ensemble de services et de protocoles spécialisés consacrés aux réseaux. Espace disque total nécessaire : 0,1 Mo Espace disponible sur le disque : 1621,0 Mo Détails... < Précédent Suivant > Annuler

→ Sélectionnez l'entrée Services réseau et cliquez sur le bouton Suivant.
→ Le CD d'installation Windows est ensuite demandé. Insérez le CD WIN2000 et cliquez sur OK afin d'installer tous les composants requis.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

→ Cliquez dans le volet gauche sur Identification réseau puis sur Propriétés.
→ Saisissez dans la zone Nom de l'ordinateur le nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau.
→ Saisissez dans la zone Groupe de travail un nom pour le groupe de travail. Ce nom doit être identique pour tous les ordinateurs du réseau.
→ Validez en cliquant sur OK.

Installation du protocole TCP/IP

Le protocole TCP/IP permet aux ordinateurs de communiquer au sein d'un réseau. Vous devez installer à présent ce Protocole.

→ Ouvrez la connexion réseau en cliquant sur le bouton droit de la souris.

Connexions réseau et accès à distance Fichier Edition Affichage Fayoris Outils Avancé ? Précédente Rechercher Dossiers Historique Adresse Connexions réseau et accès à distance Établir une nouvelle connexion Connexion au réseau local Ce dossier contient des connexions réseau pour est ordinateur et un

→ Cliquez sur Propriétés dans la boîte de dialogue suivante.

Propriétés de Connexion au réseau local Général Se connecter en utilisant : Siemens Gigaset PCI Card 54 Configurer Les composants sélectionnés sont utilisés par cette connexion : ✓ Client pour les réseaux Microsoft ✓ Partage de fichiers et d'imprimantes pour les réseaux Micr... Installer... Désinstaller Propriétés Description □ Afficher une icône dans la Barre des tâches une fois connecté Fermer Annuler

Configurer le réseau local

→ Cliquez sur Installer.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Service Protocole Description Un protocole est un lar utilise pour communiqu Sélection de Protocole réseau Cliquez sur le Protocole réseau que vous voulez installer puis cliquez sur OK. Si vous disposez d'un disque d'installation pour ce composant, cliquez sur Disque fourni. Protocole réseau : Pilote de moniteur réseau Protocole AppleTalk Protocole de transport compatible N/WLink IPX/SPX/NetBIOS Protocole DLC Protocole Internet (TCP/IP) Protocole NetBEUI Disque fourni... OK Annuler

→ Sélectionnez l'entrée Protocole et cliquez sur le bouton Ajouter.
→ Sélectionnez dans la liste Protocole réseau l'entrée Protocole Internet (TCP/IP).
→ Cliquez sur le bouton OK.

Le protocole TCP/IP est à présent visible dans la boîte de dialogue Propriétés de la connexion réseau.

Paramètres TCP/IP

Le protocole TCP/IP utilise, pour fonctionner convenablement, un certain nombre de données que vous devez spécifier ou vérifier ici.

Propriétés de Connexion au réseau local Général Se connecter en utilisant : Siemens Gigaset PCI Card 54 Configurer Les composants sélectionnés sont utilisés par cette connexion : ✓ Client pour les réseaux Microsoft ✓ Partage de fichiers et d'imprimantes pour les réseaux Micr... ✓ Protocole Internet (TCP/IP) Installer... Désinstaller Propriétés Description Protocole TCP/IP (Transmission Control Protocol/Internet Protocol). Le protocole de réseau étendu par défaut qui permet la communication entre différents réseaux interconnectés. □ Afficher une icône dans la Barre des tâches une fois connecté Fermer Annuler

Configurer le réseau local

→ Sélectionnez l'entrée Protocole Internet (TCP/IP) et cliquez sur le bouton Propriétés.

Propriétés de Protocole Internet (TCP/IP) Général Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : .... Masque de sous-réseau : .... Passerelle par défaut : .... Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : .... Serveur DNS auxiliaire : .... Avancé... OK Annuler

→ Dans le cas où les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement sont déjà activées, cela signifie que votre ordinateur est déjà configuré pour le DHCP. Cliquez sur Annuler et refermez les autres fenêtres en cliquant sur OK pour enregistrer votre configuration réseau.
→ Dans le cas où les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement ne sont pas encore activées, activez-les à présent et cliquez sur OK. Refermez les autres boîtes de dialogue.

Désactiver le proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration de votre Gigaset SE515 dsl.

La description ci-après présente la procédure pour Internet Explorer et pour Netscape. Définissez tout d'abord quel navigateur vous utilisez puis suivez les étapes correspondantes.

Internet Explorer

→ Ouvrez le programme Internet Explorer. Cliquez sur Outils – Options Internet.
→ Ouvrez dans la boîte de dialogue Options Internet l'onglet Connexions.
→ Cliquez sur Paramètres LAN ou Paramètres réseau...
→ Désactivez toutes les cases à cocher dans la boîte de dialogue Paramètres du réseau local (LAN).
→ Cliquez sur OK puis à nouveau sur OK pour fermer la boîte de dialogue Options Internet.

Netscape

→ Ouvrez Netscape. Cliquez sur Modifier puis sur Paramètres.
→ Double-cliquez dans la boîte de dialogue Paramètres sous Catégorie, sur le bouton Avancé et cliquez ensuite sur Proxys.
→ Sélectionnez Connexion directe à Internet.
→ Validez en cliquant sur OK.

Configurer le réseau local

Synchronisation des paramètres TCP/IP avec le Gigaset SE515 dsl

Vous avez à présent configuré votre ordinateur de manière à ce qu'il puisse être connecté au Gigaset SE515 dsl. Vous devez libérer les anciens paramètres TCP/IP et les synchroniser avec les paramètres de votre Gigaset SE515 dsl.

→ Cliquez, sur le Bureau Windows, sur Démarrer, puis sur Programmes, puis sur Accessoires et enfin sur Invite de commandes.
→ Saisissez dans la fenêtre Invite de commande la commande ipconfig /release et pressez sur la touche ENTRÉE.

Invite de commandes Microsoft Windows 2000 [Version 5.00.2195] (C) Copyright 1985-1999 Microsoft Corp. C:\>IPCONFIG /RELEASE Configuration IP de Windows 2000 Adresse IP libérée correctement pour la carte "Connexion au réseau local" C:\>IPCONFIG /RENEW Configuration IP de Windows 2000 Ethernet carte Connexion au réseau local :

→ Saisissez ensuite la commande ipconfig /renew puis pressez sur la touche ENTRÉE.

Invite de commandes Microsoft Windows 2000 [Version 5.00.2195] Copyright 1985-1999 Microsoft Corp. C:\>IPCONFIG /RELEASE Configuration IP de Windows 2000 Adresse IP libérée correctement pour la carte "Connexion au réseau local" C:\>

Dans le cas où l'adresse IP prédéfinie du routeur (192.168.1.1) n'a pas été modifiée, l'adresse IP doit être à présent 192.168.1.x (le caractère x représentant un nombre entre

2 et 254). Le masque de sous-réseau doit toujours être 255.255.255.0 et la passerelle par défaut doit avoir l'adresse IP du routeur (192.168.1.1). Ces valeurs confirment que votre Gigaset SE515 dsl fonctionne.

→ Saisissez ensuite la commande exit puis pressez sur la touche ENTRÉE.

Vérifier la connexion avec le Gigaset SE515 dsl

Lorsque le réseau est configuré sur votre ordinateur, vous pouvez vérifier si celui-ci est convenablement connecté avec le Gigaset SE515 dsl. La procédure est la suivante :

→ Ouvrez l'Invite de commande. Cliquez pour cela sur Démarrer – Programmes – Invite de commande (ou parfois Command prompt).
→ Saisissez la commande ping 192.168.1.1

À noter :

Si l'adresse du Gigaset a été modifiée, entrez l'adresse IP correspondante à la place de 192.168.1.1.

La commande ping envoie des paquets de données au routeur auquel appartient l'adresse IP spécifiée et vérifie si le routeur répond. Le cas échéant, la commande fournit des informations de nature statistique sur la connexion, par exemple sur le nombre de paquets de données envoyés et reçus, sur le délai de connexion, etc. Si vous recevez cette information, cela indique que la connexion avec le routeur fonctionne.

Dans le cas où la commande ne fournit pas de statistiques mais qu'elle s'arrête au bout d'un certain temps en arrivant à expiration, cela signifie que les équipements n'arrivent pas à s'identifier. Vérifiez les points suivants :

1. Le câble Ethernet entre le Gigaset SE515 dsl et l'ordinateur est-il correctement branché ou existe-t-il une liaison sans fil utilisant un adaptateur réseau sans fil ?
   Le voyant pour les connexions LAN sur le Gigaset SE515 dsl et le voyant de connexion de la carte réseau doivent être allumés. Pour les liaisons sans fil, le moniteur du Gigaset WLAN Adapter doit afficher les informations sur la connexion.

2. Le TCP/IP est-il convenablement configuré sur votre ordinateur ?

Si l'adresse IP du Gigaset SE515 DSL est 192.168.1.1, celle de votre ordinateur doit être située entre 192.168.1.2 et 192.168.1.254. L'adresse de la passerelle par défaut doit être 192.168.1.1.

Si vous parvenez à adresser le Gigaset SE515 dsl à l'aide de la commande ping, cela signifie que l'ordinateur est convenablement configuré.

Interface utilisateur

Interface utilisateur

Une fois que vous avez configuré les paramètres réseau sur un PC de votre réseau local, configurez le Gigaset SE515 DSL sur ce PC à l'aide de l'interface utilisateur du routeur. Vous pouvez configurer le Gigaset SE515 DSL à l'aide d'un navigateur compatible Java quelconque, p. ex. Microsoft Internet Explorer 5.5 ou supérieur, Netscape Communicator 7.0 ou supérieur.

Lancement de l'interface utilisateur

Pour accéder à l'interface utilisateur du Gigaset SE515 dsl, procédez comme suit :

→ Lancez votre navigateur Web.
→ Entrez l'adresse IP du routeur dans la zone d'adresse de votre navigateur Web.

http://192.168.1.1

Une boîte de dialogue de connexion s'ouvre alors :

Connexion routeur Mot de passe: Connexion Annuler

→ Cliquez sur Connexion (aucun mot de passe n'est défini par défaut).

À noter :

Pour des raisons de sécurité, il est toutefois recommandé de définir un mot de passe ultérieurement (voir p. 63).

La page d'accueil s'ouvre.

La page d'accueil

La page d'accueil est le point de départ de toutes les opérations de configuration et de gestion.

Sélectionnez votre langue Français Statut Internet Connecté Durée de connexion : 00:00:00.21 Déconnecter Assistant d'installation Cet assistant permet l'installation de votre Gigaset en quelques étapes avec certains paramètres définies par défaut en usine. Ces paramètres peuvent si nécessaire être ensuite modifiés dans la configuration avancée (ex. nom du réseau sans-fil, canal radio utilise, ...). Configuration de sécurité Sécurisez votre réseau sans-fil en utilisant des outils tels que le masquage du nom du réseau sans-fil, le cryptage des liaisons radio (ex. WEP) et le contrôle d'accès des adresses MAC . Configuration avancée Ce modem routeur ADSL sans-fil supporte de nombreuses fonctions. La configuration avancée permet d'accéder à l'ensemble de ces fonctions et aux paramètres configurés par défaut dans l'assistant d'installation (ex. nom du réseau sans-fil, canal radio utilise, filtrage d'adresses IP, serveur virtuel...). Statut Ce menu propose un aperçu général et des informations détaillées sur votre réseau filaire, sans fil et la connexion Internet.

Le Gigaset SE515 est un appareil sécurisé idéal pour les réseaux à la maison et dans de petites entreprises. Sa facilité d'utilisation vous permet de bénéficier d'un accès Internet sans risque en quelques minutes.

Sélection de la langue

Pour changer la langue de l'interface utilisateur, sélectionnez la langue de votre choix à partir de la liste de sélection Sélectionnez la langue souhaitée.

Fonctions de la page d'accueil

Depuis la page d'accueil, vous pouvez

◆ vous connecter à Internet (voir p. 95),
◆ modifier votre compte actuel (voir p. 96),
installer de manière simple le modem la première fois (avec l'assistant), accéder à la configuration de sécurité ou accéder à l'ensemble des paramètres (configuration avancée),
◆ afficher le statut actuel du modem (voir p. 103),

Interface utilisateur

Assistant d'installation	Cet assistant vous permet de définir les paramètres de base pour établir une connexion Internet. Cette opération est décrite à partir de la page 55.
Configuration de sécurité	La configuration de sécurité vous permet de protéger le routeur et le réseau local contre les accès non autorisés. Vous pouvez par exemple définir un mot de passe et configurer le chiffrement des liaisons radio. Cette opération est décrite à partir de la page 63. Pour la sécurité de votre réseau, nous vous recommandons d'effectuer cette installation.
Configuration avancée	La configuration avancée permet d'accéder à l'ensemble des fonctions du modem (y compris celles renseignées par défaut ou dans l'assistant d'installation ou la configuration de sécurité). Exemple : si nécessaire, vous pouvez ici sauvegarder et restaurer les données de votre configuration, configurer votre routeur comme serveur virtuel de votre réseau, etc. Cette opération est décrite à partir de la page 74.

Eléments de contrôle

Les pages Web de l'interface utilisateur contiennent les éléments de contrôle suivants :

SIEMENS Gigaset SE515 dsl Barre de titre Configuration de l'installation Déconnexion Accueil Barre de navigation AIDE Annuler SUIVANT © Siemens AG 2004 Boutons Vers le haut

Barre de titre

La barre de titre indique si vous vous trouvez dans l'assistant d'installation, dans la configuration de sécurité ou dans la configuration avancée ou si une barre d'état est ouverte. Vous pouvez par ailleurs refermer la configuration à l'aide du bouton et revenir à la page de connexion.

Barre de navigation

La barre de navigation comporte toujours l'entrée Accueil. Celle-ci quitte la configuration ou l'indication d'état et active l'écran initial.

Dans l'installation avancée, les possibilités de configuration du Gigaset SE515 dsl sont énumérées dans la barre de navigation. Lorsque vous cliquez sur une option, un menu s'ouvre, vous permettant de sélectionner la fonction voulue.

Lorsque vous avez appelé l'indication d'état, vous voyez dans la barre de navigation tous les thèmes pour lesquels vous pouvez obtenir des informations. Cliquez sur le thème choisi afin d'ouvrir la page correspondante avec les informations associées.

Espace de travail

L'espace de travail est l'emplacement où vous effectuez la configuration.

Dans le cas de paramètres configurables, une boîte de dialogue ou une liste de sélection contenant des valeurs prédéfinies s'affiche. Dans certaines boîtes de dialogue, des restrictions de saisie s'appliquent, par ex. pour les caractères spéciaux ou la plage de valeurs. Si votre saisie ne respecte pas les règles de la boîte de dialogue, un message d'avertissement s'affiche à l'écran. Vous pouvez alors répéter la saisie.

Lorsque vous avez besoin d'informations sur la page, il vous suffit de cliquer sur Aide. Vous obtenez alors des informations d'aide sur la page affichée.

Quand vous avez terminé la modification des paramètres d'une page, activez les nouveaux paramètres en cliquant sur Appliquer ou SUIVANT dans le bas de la page.

À noter :

Si vous utilisez l'Internet Explorer 5.5, lisez les consignes ci-dessous.

Après avoir entré une commande, la page ne sera actualisée correctement que si vous avez configuré Internet Explorer de la façon suivante :

Le menu Outils – Options Internet – Général – Fichiers Internet temporaires – Paramètres doit comporter le paramètre Lors de chaque accès à la page pour Rechercher les versions plus récentes des pages enregistrées.

Interface utilisateur

Boutons

	SUIVANT	Ouvre la page pour l’étape de configuration suivante.
	Précédent	Pour revenir à l’étape de configuration précédente.
	Annuler	Annule toutes les modifications effectuées depuis l’ouverture de la page.
	TERMINER	Pour appliquer les paramètres modifiés dans la configuration du routeur.
	Aide	Pour afficher des informations supplémentaires sur la page affichée.
Dans Configuration avancée :	Appliquer	Pour appliquer les paramètres modifiés dans la configuration du routeur.
	Annuler	Pour annuler toutes les modifications effectuées depuis la dernière exécution de Appliquer.
	Aide	Pour afficher des informations supplémentaires sur la page affichée.

Suivant la fonction, la page peut contenir d'autres boutons. Ceux-ci sont décrits dans la section correspondante.

Configuration avec l'assistant d'installation

L'assistant d'installation vous permet d'installer votre Gigaset rapidement en utilisant un certain nombre de paramètres avec des valeurs par défaut définies en usine. Cet outil permet une installation rapide dans une majorité des cas et de renseigner en quelques pages les paramètres de l'interface ADSL.

L'interface DSL du Gigaset est le lien de connexion vers Internet pour l'ensemble des PC raccordés. Pour la mettre en oeuvre, vous avez besoin des paramètres d'accès communiqués par votre Fournisseur Internet. Conservez-les donc à portée de main.

À noter :

La configuration effectuée via l'assistant d'installation permet de renseigner les paramètres d'accès Internet (WAN) et du réseau local (LAN) dans le cas où cette configuration aurait été préalablement définie. Les paramètres du réseau sans fil ne sont pas affectés.

Point important : lors de la configuration, les paramètres de connexion sont enregistrés dans le routeur. Si vous devez confier votre Gigaset à une autre personne ou le faire remplacer par un revendeur, il est fortement recommandé de rétablir la configuration par défaut (voir p. 17). Sinon, des personnes non autorisées pourraient utiliser vos paramètres de connexion Internet à votre insus.

L'interface utilisateur du routeur vous accompagne tout au long de la configuration. Après avoir renseigné une page, cliquez sur SUIVANT. Si vous souhaitez modifier les informations saisies ou les revérifier, cliquez sur Précédent.

→ Sélectionnez Configuration de l'installation dans l'écran d'accueil ou dans la barre de navigation pour démarrer la configuration.

Configuration automatique de la connexion à Internet

La recherche de votre type de connexion Internet peut être automatique.

→ La case Recherche automatique connexion Internet est cochée par défaut.
→ Cliquez sur SUIVANT.
→ Si la recherche aboutie, une nouvelle page avec le message Votre connexion Internet sera configurée en ..... s'affiche. Cliquez sur SUIVANT.

Si la recherche automatique s'est bien déroulée, poursuivez désormais chapitre « Connexion Internet – WAN – paramètres IP » page 57.

Sinon, si la recherche ne peut se faire ou n'a pu aboutir, décochez la recherche automatique et poursuivez au chapitre « Configurer la connexion Internet manuellement » page 56. Vous devrez alors renseigner manuellement PVC ATM et Type de connexion suivant les indications de votre fournisseur Internet.

Configuration avec l'assistant d'installation

Configurer la connexion Internet manuellement

Les informations relatives au type de connexion ainsi que les données d'accès dont vous avez besoin pour poursuivre la configuration se trouvent dans la documentation qui vous a été remise par votre Fournisseur Internet (FAI).

Etape 1: Configurer Connexion Internet

PVC ATM

Cochez la case ci-dessous pour rechercher automatiquement la connexion Internet. Il est recommandé de ne pas configurer de PVC sur votre routeur DSL avant de lancer une recherche automatique de connexion.

☐ Recherche automatique connexion Internet (PVC)

Entrez les numéros VPI et VCI de la connexion Internet fournie par votre Fournisseur d'accès (FAI).

VPI:	8	(min:0, max:255)
VCI:	35	(min:32, max:65535)

Saisissez les valeurs VPI et VCI que vous avez reçues de votre fournisseur Internet.

→ Cliquez sur SUIVANT.

À noter :

Le type de catégorie de service correspondant à la connexion est configuré par défaut sur « UBR sans PCR ». Vous pouvez modifier ce paramètre en fonction des paramètres fournis par votre fournisseur Internet.

Etape 2: Configurer Connexion Internet

Type de connexion

Sélectionnez le protocole et le type d'encapsulation avec le PVC ATM indiqué par votre Fournisseur d'accès (FAI).

Protocole: ○ PPP sur ATM (PPPoA) ● PPP sur Ethernet (PPPoE) ○ MAC Encapsulated Routing (MER) ○ IP sur ATM (IPoA) ○ Mode ponté Encapsulation Données: LLC/SNAP ▼

→ Sélectionnez le protocole à utiliser pour votre liaison Internet ainsi que le type d'encapsulation.

Les protocoles suivants sont disponibles :

• PPP over ATM (PPPoA) (voir p. 57)
• PPP over Ethernet (PPPoE) (voir p. 57)
• MAC Encapsulated Routing (MER) (voir p. 60)

- IP over ATM (IPoA) (voir p. 60)

→ Cliquez sur SUIVANT.

Suivant le type de connexion, une autre page s'ouvre dans laquelle vous devez entrer les paramètres de connexion.

À noter :

L'option Mode ponté modifie le mode de fonctionnement du Gigaset SE515 dsl en le faisant passer de Routeur à Pont. Ce paramètre permet une liaison entre le réseau local (LAN) et un autre réseau filaire.

Dans le Mode ponté, la liaison WAN est utilisée pour une liaison avec d'autres réseaux LAN et ne peut alors plus être utilisée pour l'accès ADSL à Internet.

Vous devez sélectionner Mode ponté afin d'utiliser la fonction d'Itinérance avec votre Gigaset SE515 DSL. Vous devez alors le relier à un réseau Ethernet à l'aide de la liaison WAN.

Connexion Internet – WAN – paramètres IP

Si votre fournisseur ou votre ligne ADSL ne le nécessitent pas, laissez les paramètres Obtenir une adresse IP automatiquement, NAT activé et Connexion automatique tels quels. Renseignez uniquement votre identifiant de connexion et votre mot de passe.

La page ci-dessous est valable pour une connexion PPPoE et PPPoA :

Configurer Connexion Internet

WAN - Paramètres IP

Entrez les informations qui vous ont été fournies par votre fournisseur d'accès (FAI) pour configurer les paramètres IP de l'interface WAN

Comment configurer une adresse WAN IP : Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante NAT: Activé Désactivé Identifiant de connexion (fourni par votre FAI): : Mot de passe (fourni par votre FAI): : Mode de connexion: Connexion Permanente Connexion automatique Connexion manuelle Déconnexion si pas d'activité pendant 10 minutes

→ Sélectionnez Obtenir une adresse IP automatiquement si votre fournisseur Internet attribue une Adresse IP dynamique à votre liaison Internet. Votre routeur fait alors office de client DHCP (ce choix est activé par défaut en configuration usine).

Configuration avec l'assistant d'installation

À noter :

Avec ce type de connexion, le fournisseur Internet attribue une Adresse IP dynamique à votre routeur.

Si vous voulez utilisez un ordinateur comme serveur dans votre réseau, vous pouvez utiliser le service DynDNS du routeur (voir p. 90).

→ Sélectionnez Utiliser l'adresse IP suivante lorsque votre fournisseur d'accès Internet vous a attribué une adresse IP fixe.
→ Entrez dans la zone Adresse IP WAN les paramètres que vous avez reçus de votre fournisseur Internet.
→ La case à cocher Activer le NAT vous permet selon le cas d'activer ou de désactiver la fonctionnalité NAT (Network Address Translation) de votre routeur (choix par défaut en configuration usine).
→ Spécifiez l'Identifiant de connexion (fourni par votre FAI) et le Mot de passe (fourni par votre FAI) que vous avez reçus de votre fournisseur d'accès Internet.
→ Définissez le type de connexion Internet :

- Sélectionnez Connexion permanente, pour une connexion automatique.

À noter :

Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés.

- Sélectionnez Connexion à la demande lorsque les applications telles que le navigateur Web ou le programme de messagerie sont paramètrés pour se connecter automatiquement à Internet (choix activé en configuration usine).

À noter :

Dans l'un ou l'autre cas, la déconnexion est réalisée automatiquement après un délai d'inactivité donné (valeur par défaut : 10 minutes). Vous pouvez modifier cette valeur par défaut dans la boîte de dialogue correspondante.

• Sélectionnez Connexion manuelle pour permettre une connexion manuelle à Internet. Si vous utilisez un tarif à la durée, vous pouvez économiser ainsi les coûts de connexion. La connexion manuelle est décrite page 95.
• Définissez un délai au terme duquel la connexion Internet doit être interrompue automatiquement lorsqu'aucune donnée n'a été transmise pendant ce temps (valeur par défaut : 10 minutes).

La valeur « 0 » permet de désactiver cette fonction. Cela signifie que la connexion est conservée même si aucune donnée n'est transmise. Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés. Vous devez dans ce cas entrer une valeur différente de « 0 ».

→ Si vous avez entré les paramètres, cliquez sur SUIVANT.

Connexion Internet sur IP

Complétez cette page pour vous connecter à Internet par MER (MAC Encapsulated Routing) ou par IPoA (IP sur ATM). Sélectionnez Obtenir une adresse IP automatiquement si votre fournisseur d'accès Internet attribue une Adresse IP dynamique à votre connexion Internet. Votre routeur est dans ce cas un client DHCP.

À noter :

Dans ce type de connexion, une Adresse IP dynamique est attribuée à votre routeur par le fournisseur Internet.

Pour utiliser un ordinateur de votre réseau en tant que serveur, vous pouvez utiliser le service DynDNS du routeur (voir p. 90).

→ Sélectionnez Utiliser l'adresse IP suivante si votre fournisseur d'accès Internet vous a attribué une adresse IP fixe.

Etape 3: Configurer Connexion Internet

WAN - Paramètres IP

Entrez les informations qui vous ont été fournies par votre fournisseur d'accès (FAI) pour configurer les paramètres IP de l'interface WAN

Comment configurer une adresse WAN IP : WAN - Address IP: 0 . 0 . 0 . 0 WAN - Masque de sous-réseau : 0 . 0 . 0 . 0 Passerelle par défaut: 0 . 0 . 0 . 0 Comment configurer le serveur DNS : Obtenir automatiquement l'adresse du serveur DNS Utiliser les adresses de serveurs DNS suivantes: Serveur DNS préféré : 0 . 0 . 0 . 0 Serveur DNS alternatif: 0 . 0 . 0 . 0 NAT: Activé Désactivé

→ Saisissez dans les zones Adresse IP WAN et WAN - Masque de sous-réseau les données que vous avez reçues de votre fournisseur d'accès Internet.

À noter :

Si vous utilisez une liaison IpoA, vous pouvez également sélectionner Aucun.

→ Si vous ne vous faites pas attribuer automatiquement une adresse IP, vous devez spécifier l'adresse IP du serveur DNS et celle d'un serveur DNS alternatif.
→ La case d'option Activer le NAT vous permet d'activer ou de désactiver la fonction NAT (Network Address Translation) de votre routeur.
→ Saisissez l'Identifiant de connexion (fourni par votre FAI) et le Mot de passe (fourni par votre FAI) que vous avez reçus de votre fournisseur Internet.

Configuration avec l'assistant d'installation

→ Définissez ensuite le type de connexion Internet :

- Sélectionnez Connexion permanente, pour une connexion automatique.

À noter :

Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés.

- Sélectionnez Connexion à la demande lorsque les applications telles que le navigateur Web ou le programme de messagerie sont autorisées à se connecter automatiquement à Internet.

À noter :

Dans l'un ou l'autre cas, la déconnexion est réalisée automatiquement après un délai d'inactivité donné (valeur par défaut : 10 minutes). Vous pouvez modifier cette valeur par défaut dans la boîte de dialogue correspondante.

• Sélectionnez Connexion manuelle pour permettre une connexion manuelle à Internet. Si vous utilisez un tarif à la durée, vous pouvez économiser ainsi les coûts de connexion. La connexion manuelle est décrite page 95.
• Définissez un délai au terme duquel la connexion Internet doit être interrompue automatiquement lorsqu'aucune donnée n'a été transmise pendant ce temps (valeur par défaut : 10 minutes).

La valeur « 0 » permet de désactiver cette fonction. Cela signifie que la connexion est conservée même si aucune donnée n'est transmise. Ce paramètre peut entraîner des frais de communication élevés si vous avez opté pour une connexion Internet taxée à la durée. Vous devez dans ce cas entrer une valeur différente de « 0 ».

→ Si vous acceptez les paramètres, cliquez sur SUIVANT.

Résumé de l'installation

La fenêtre suivante affiche un résumé des paramètres que vous avez définis lors de cette installation assistée afin de vous permettre de les contrôler.

Remarque : une fenêtre d'information s'affiche par dessus. Lisez le message indiqué puis refermez là avec le bouton OK.

Etape 4: Résumé de la configuration d'installation

Vérifiez que les paramètres ci-après correspondent bien aux paramètres fournis par votre Fournisseur d'accès (FAI). Cliquez sur le bouton TERMINER pour transférer les réglages à votre routeur ADSL sans fil.

REMARQUE : le processus de configuration demande environ 1 minute ; ensuite, votre routeur ADSL sans fil sera réinitialisé.

Configuration Internet (WAN):

Type de connexion	Connexion à la demande, Déconnexion si pas d'activité pendant 10 minutes
NAT	Activée
Adresse IP	Automatiquement attribué

Configuration du LAN:

Adresse IP LAN	192.168.254.254 / 255.255.255.0
Adresse IP LAN secondaire	0.0.0.0 / 0.0.0.0
Serveur DHCP	Activé
Plage IP DHCP	192.168.254.2 ~ 192.168.254.254
Durée du bail DHCP	1 Jours 0 heures 0 minutes

Nous vous recommandons d'exécuter la configuration des paramètres de sécurité afin de protéger votre routeur ADSL sans-fil contre les utilisations non autorisées !

Le résumé comporte des paramètres qui n'appartiennent pas à l'assistant d'installation :

Le paramètre NAT (Network Address Translation) peut uniquement être modifié avec une connexion Internet par IP, dans le menu Configuration avancée (voir « Configuration Internet » page 83). La fonction NAT bloque les attaques depuis Internet.

Les paramètres de configuration du réseau local sont accessibles sous « Configuration LAN » page 79. La durée de vie DHCP doit être réglée sur infini (Toujours). Dans le cas contraire, les adresses IP de votre réseau local (ou la durée de vie que vous avez configurée) doivent être modifiées chaque jour.

→ Pour modifier les paramètres, cliquez sur Précédent.
→ Pour valider les paramètres, cliquez sur TERMINER afin de terminer la configuration.

Le modem va se réinitialiser.

Etape 5: Réinitialiser le routeur ADSL sans fil

Le routeur DSL a été configuré. La réinitialisation est en cours.

Fermez la fenêtre de configuration du routeur ADSL et attendez 2 minutes avant d'ouvrir de nouveau votre navigateur web. Si nécessaire, reconfigurez l'adresse IP de votre PC pour qu'elle corresponde à votre nouvelle configuration.

→ Refermez la page de configuration, attendez environ deux minutes puis retournez dans la page d'accueil.

Le modem est à présent configuré et opérationnel.

Configuration avec l'assistant d'installation

À noter :

• Vous pouvez modifier ultérieurement ces paramètres définis avec l'assistant d'installation, à partir de la Configuration avancée, dans le menu WAN (voir p. 83).
  La configuration du réseau local est appliquée avec des valeurs par défaut dans l'assistant d'installation. Vous pouvez modifier ces paramètres sous Configuration avancée, dans le menu LAN (voir p. 79).

Procédez à présent à la configuration de sécurité afin de protéger votre réseau contre les accès non autorisés. Cliquez pour cela depuis la page d'accueil, sur Configuration de sécurité.

Configuration des mesures de sécurité

La configuration de sécurité comporte des paramètres supplémentaires visant à améliorer la sécurité de votre réseau. Vous pouvez

◆ définir un mot de passe pour l'accès aux paramètres du modem (voir ci-dessous),
◆ modifier le nom du réseau sans-fil (SSID) prédéfini (voir p. 64),
◆ définir le Chiffrement des liaisons radio (voir p. 65),
◆ restreindre l'accès à votre réseau local à certains ordinateurs (voir p. 70),
◆ sauvegarder la configuration du modem dans un fichier (voir p. 73).

L'interface utilisateur vous accompagne tout au long de la configuration de sécurité. Quand vous avez rempli une page, cliquez sur SUIVANT. Si vous souhaitez modifier vos saisies ou les revérifier, cliquez sur Précédent.

→ Sélectionnez Configuration de sécurité dans l'écran d'accueil ou dans la barre de navigation pour démarrer la configuration de sécurité.

Attribution de mot de passe

Vous pouvez attribuer un mot de passe dans la première étape de la configuration de sécurité. Au terme de l'installation, la configuration par défaut de votre routeur n'est pas protégée par mot de passe. Afin d'éviter que des personnes non autorisées ne tentent de modifier votre configuration, vous devez définir un mot de passe et le modifier de temps à autre.

Vous pouvez définir un mot de passe pour protéger la configuration de votre routeur. Entrez un mot de passe (32 caractères maximum, caractères valides : A-Z, a-z, 0-9) et confirmez le nouveau mot de passe. Si vous ne souhaitez pas utiliser de mot de passe, laisser ce champ vide.

Nous vous suggérons fortement de protéger votre matériel par un nom et un mot de passe

Gardez le mot de passe en mémoire.

Ancien mot de passe:
Nouveau mot de passe:
Confirmer nouveau mot de passe:

→ Dans le cas où un mot de passe a déjà été défini, entrez l'ancien mot de passe dans la zone (Ancien mot de passe).
→ Entrez un nouveau mot de passe dans la zone (Nouveau mot de passe) et répétez-le dans la zone (Valider le nouveau mot de passe).

Le mot de passe ne peut avoir plus de 32 caractères alphanumériques. Le mot de passe est sensible à la casse. Evitez d'utiliser des noms de personnes ou des mots trop faciles à deviner. Combinez les lettres et les chiffres.

Configuration des mesures de sécurité

À noter :

Dans le cas où vous avez oublié votre mot de passe, vous devez réinitialiser votre Gigaset (voir p. 17). Attention cependant : tous les paramètres sont réinitialisés avec les réglages usine. Plus aucun mot de passe n'est attribué.

Pour accéder à l'étape suivante de la configuration de sécurité, cliquez sur SUIVANT.

Configurer et masquer le SSID

Un réseau sans fil est défini en attribuant le même SSID (Service Set ID) à tous les composants. Le Gigaset SE515 dsl est fourni d'origine avec le SSID ConnectionPoint. Vous devez modifier cette valeur par défaut afin d'éviter que quiconque s'introduise à votre insu dans votre réseau. Vous devez également éviter que le SSID se trouve dans les paquets de données qui transitent par le réseau. Dans le cas contraire, le trafic de données risque d'être intercepté par des tiers non autorisés tentant d'accéder à votre réseau.

Etape 2 / 5: Nom du réseau sans-fil (SSID)

Vous pouvez modifier le nom du réseau sans-fil (SSID) pour distinguer votre routeur sans fil des autres. Max. 32 caractères d'imprimerie.

Si vous modifiez la SSID, vous devez reconnecter vos PC à votre routeur sans fil.

Nom du réseau sans-fil (SSID): ConnectionPoint

Vous avez besoin du nom de réseau sans-fil (SSID) pour raccorder vos PC sans-fil au routeur

Si vous optez pour une SSID invisible, votre routeur ne diffusera pas ce nom dans la liaison sans-fil. Par conséquent, pour établir une connexion avec votre réseau, vous devrez connaître ce nom et le renseigner sur les équipements qui souhaiteront se connecter au réseau sans-fil.

Visibilité nom réseau sans-fil (SSID): ◎ Visible ○ Invisible

Si vous configurez une SSID invisible, mémorisez bien cette SSID !

Exécutez les étapes suivantes :

SSID

→ Saisissez dans la ligne SSID le nom de votre choix que vous souhaitez donner à votre réseau sans-fil. Il ne peut y avoir plus de 32 caractères alphanumériques. Evitez d'utiliser des noms de personnes ou des mots trop faciles à deviner. Combinez les lettres et les chiffres.

Visibilité nom réseau sans-fil (SSID)

Lorsque vous avez choisi cette option, le Gigaset SE515 dsl envoie le SSID lors de chaque transfert de données. Dans ce cas, les personnes non autorisées qui écoutent le réseau peuvent accéder à votre réseau à partir du SSID. Par ailleurs, le SSID de votre routeur est visible sur les ordinateurs disposant d'un adaptateur réseau sans fil.

Si vous avez désactivé cette option, les composants réseau sans fil souhaitant se connecter au réseau local doivent connaître le SSID. Cela offre une certaine protection contre les accès non autorisés. Cela vous oblige par contre à saisir ce

nouveau nom sur l'ensemble des matériels sans-fil de votre réseau. Dans le cas contraire, ils ne pourront pas se connecter au Gigaset.

Pour accéder à l'étape suivante de la configuration de sécurité, cliquez sur SUIVANT.

À noter :

Lorsque vous avez terminé la Configuration de sécurité, il vous reste encore à modifier le SSID sur l'ensemble des adaptateurs sans-fils installés sur vos ordinateurs, afin d'éviter que ces derniers ne puissent plus accéder au réseau sans fil du routeur. Afin de permettre aux composants réseau sans fil de communiquer entre eux, vous devez utiliser le même SSID (Service Set Identifier) partout.

Configuration des fonctions de sécurité pour le réseau sans fil

Vous pouvez définir à l'étape suivante les méthodes de chiffrement et d'authentication pour votre réseau sans fil.

Les réseaux sans fil sont plus fortement exposés que les réseaux câblés au danger d'être écoutés. Avec les adaptateurs réseau classiques, il suffit à l'intrus d'utiliser un ordinateur portable ou un PDA (assistant numérique personnel) doté d'une carte réseau convenablement configurée pour intercepter les communications transitant par un réseau sans fil à portée.

Le Gigaset SE515 dsl fait appel à des méthodes de chiffrement efficaces afin d'empêcher à des personnes non autorisées d'accéder au réseau (attaques de hackers).

Etape 3 / 5: Sécurité sans-fil

Vous pouvez spécifier différents mécanismes pour protéger votre réseau sans fil contre les accès non autorisés et activer le cryptage des données avec différents algorithmes.

Sélectionner le mécanisme d'accès avec protection Wi-Fi : Aucun Sélectionner le mode WEP : Ⓗ WEP - Clé 128Bits ⚫ WEP - Clé 64Bits ⚙ Ne pas utiliser de clé WEP

Attention : nous conseillons l'utilisation du cryptage WEP au minimum!

Actuellement, les mécanismes de sécurité suivants peuvent être utilisés :

♦ Le chiffrement WEP (Wired Equivalent Privacy, voir ci-après), (voir p. 66)
♦ Le WPA (Wi-Fi Protected Access) sans serveur d'authentication (voir p. 68)
♦ Le WPA (Wi-Fi Protected Access) avec serveur d'authentication (voir p. 68)
◆ Serveur d'authentication (802.1x) avec chiffrement WEP (voir p. 69)

Configuration des mesures de sécurité

Chiffrement WEP

Afin de combler cette faille de sécurité, la norme WLAN IEEE 802.11 a défini des spécifications pour un mécanisme de chiffrement WEP (Wired Equivalent Privacy) pour le chiffrement des données et pour l'authentication d'un équipement terminal par rapport à une station de base (telle que le Gigaset SE515 dsl).

Si vous transmettez des données sensibles via des canaux sans fil, nous vous recommandons d'activer le Chiffrement WEP de vos composants réseau sans fil.

À noter :

La technologie Wired Equivalent Privacy (WEP) permet de protéger les données transmises entre les nœuds sans fil. Cependant, le WEP n'assure aucune protection des transmissions dans votre réseau câblé ou sur Internet.

Pour activer le chiffrement WEP dans vos équipements réseau sans fil, vous devez exécuter les opérations suivantes :

→ Activez le chiffrement Wep sur votre Gigaset SE515 dsl et créez une clé sur 64 ou 128 bits. Notez le nouveau code.
→ Activez le chiffrement Wep sur les adaptateurs réseau sans fil et indiquez la clé sur 64 bits ou sur 128 bits.

Vous pouvez utiliser le standard en matière de chiffrement, avec des clés sur 64 bits, ou le niveau plus robuste, avec des clés sur 128 bits. Les clés sont entrées au format hexadécimal ou au format ASCII. Vous devez utiliser les mêmes clés de chiffrement et de déchiffrement pour le routeur Gigaset et pour tous vos adaptateurs réseau sans fil.

→ Choisissez le mode de chiffrement : sur 64 bits ou sur 128 bits.

La boîte de dialogue s'enrichit alors d'une nouvelle rubrique dans laquelle vous pouvez saisir la clef.

L'illustration suivante représente la page après la sélection d'une clé sur 128 bits.

Etape 3 / 5: Sécurité sans-fil

Vous pouvez spécifier différents mécanismes pour protéger votre réseau sans fil contre les accès non autorisés et activer le cryptage des données avec différents algorithmes.

Sélectionner le mécanisme d'accès avec protection Wi-Fi : Aucun Sélectionner le mode WEP : ⚫ WEP - Clé 128Bits ⬆ WEP - Clé 64Bits ⬆ Ne pas utiliser de clé WEP Mode de saisie: ⬆ Nombres et caractères (hexadécimaux) ⚫ Caractères (ASCII) Caractères valides : 0-9, A-Z. Cette clé est nécessaire pour connecter vos ordinateurs sans fil à votre routeur. Entrer la clé WEP: (13 caractères)

Si vous modifiez la clé WEP, la connexion à vos PC sans fil sera perdue une fois la configuration de sécurité terminée. Vous devez ensuite entrer cette clé WEP dans l'utilitaire de vos PC raccordés sans fil.

Si vous activez la case d'option Hexadécimal, vous pouvez utiliser les chiffres de 0 à 9 ainsi que les lettres de A à F.

• En choisissant une profondeur de clé de 64 bits, la clé à une longueur de 10 signes exactement.
  Exemple de clé valide : 1234567ABC
• En choisissant une profondeur de clé de 128 bits, la clé à une longueur de 26 signes exactement.
  Exemple de clé valide : 234567ABC8912345DEF1234567

Si vous sélectionnez ASCII, vous pouvez utiliser les chiffres de 0 à 9 ainsi que les lettres de A à F et de a à z ainsi que les caractères spéciaux du jeu de caractères ASCII.

• En choisissant une profondeur de clé de 64 bits, la clé à une longueur de 5 signes exactement.
  Exemple de clé valide : GIGA1

- En choisissant une profondeur de clé de 128 bits, la clé à une longueur de 13 signes exactement.

Exemple de clé valide : GIGASET_SE515

À noter :

Il est fondamental que vous notiez la clé que vous venez de saisir. Vous avez besoin de cette valeur afin de configurer en conséquence les adaptateurs réseau sans fil.
Lorsque vous avez terminé la Configuration de sécurité, il vous reste encore à régler le chiffrement WEP des adaptateurs réseau sans fil sur les ordinateurs connectés, afin d'éviter que ces derniers ne puissent plus accéder au réseau sans fil du routeur.

Pour accéder à l'étape suivante de la configuration de sécurité, cliquez sur SUIVANT.

Chiffrement WPA

Le WPA est conçu afin d'améliorer la sécurité du mécanisme WEP. Le WPA améliore la sécurité de votre réseau sans fil à l'aide d'une méthode de chiffrement plus forte et plus complexe, par exemple le protocole TKIP (Temporal Key Integration Protocol). Le protocole TKIP est utilisé pour générer le code d'accès à l'aide d'une combinaison formée de l'adresse MAC et d'une clé que vous pouvez définir librement. Le WPA prend en charge, par ailleurs, l'utilisation d'un serveur d'authentication.

À noter :

Chaque ordinateur (adaptateur réseau) souhaitant accéder à un réseau sans fil protégé à l'aide du protocole WPA doit également prendre en charge le WPA. Pour savoir si et comment vous pouvez utiliser le WPA sur votre ordinateur, reportez-vous au manuel d'utilisation de votre adaptateur réseau.

Configuration des mesures de sécurité

WPA avec Pre-shared Key (WPA-PSK)

Le WPA-PSK est un mode WPA spécial pour les réseaux domestiques et les petits Entreprises dépourvus de serveur d'authentification d'entreprise, offrant une protection plus forte par authentification. Les clés de chiffrement sont créées automatiquement à l'aide de la Pre-shared Key et sont automatiquement modifiées (l'opération est connue sous le nom de « Rekeying ») et sont autentifiées après un certain délai entre les appareils (intervalle « rekey »)

La procédure d'activation du chiffrement WPA de votre routeur est la suivante :

→ Sélectionnez WPA-PSK.

Etape 3 / 5: Sécurité sans-fil

Vous pouvez spécifier différents mécanismes pour protéger votre réseau sans fil contre les accès non autorisés et activer le cryptage des données avec différents algorithmes.

Sélectionner le mécanisme d'accès avec protection Wi-Fi : WPA-PSK Clé WPA Pre-Shared Key (PSK): ○ Nombres et caractères (hexadécimaux) ● Caractères (ASCII) (8 ~ 63 caractères) Intervalle de renouvellement des clés pré-partagés WPA : 0 secondes Cryptage Données: TKIP TKIP AES TKIP+AES

→ Choisissez le type de clé Pre-shared Key à utiliser : valeur ASCII de 8-63 signes (signes quelconques) ou une valeur hexadécimale de 64 signes exactement (0-9, A-F).
→ Saisissez dans la zone Clé pré-partagée WPA une clé correspondant à votre sélection.
→ Saisissez dans la zone Intervalle d'actualisation de la clé pré-partagée WPA l'intervalle d'actualison de la clé. Il s'agit de l'intervalle au terme duquel la clé sera changée régulièrement.
→ Cliquez dans le menu Chiffrement des données sur le protocole de chiffrement.
Pour accéder à l'étape suivante de la configuration de sécurité, cliquez sur SUIVANT.

WPA avec serveur d'authentification

Dans les grands réseaux (par exemple en entreprise), le WPA permet d'utiliser un service d'authentication supplémentaire. Dans ce cas, l'accès utilisateur est contrôlé par l'intermédiaire de comptes utilisateurs, en plus du chiffrement WPA. Un serveur RADIUS est utilisé comme serveur d'authentication.

Suivez la procédure indiquée ci-après pour activer le WPA avec un serveur d'authentication :

→ Sélectionnez WPA.

Etape 3 / 5: Sécurité sans-fil

Vous pouvez spécifier différents mécanismes pour protéger votre réseau sans fil contre les accès non autorisés et activer le cryptage des données avec différents algorithmes.

Sélectionner le mécanisme d'accès avec protection Wi-Fi : WPA Intervalle de renouvellement des clés pré-partagés WPA : 0 secondes Adresse IP du serveur RADIUS: 0 . 0 . 0 . 0 Port UDP du serveur RADIUS: 1812 Clé partagée du serveur RADIUS: Cryptage Données: TKIP

→ Saisissez dans la zone Intervalle d'actualisation de la clé pré-partagée WPA l'intervalle d'actualisation de la clé. Il s'agit de l'intervalle de temps au terme duquel la clé est modifiée régulièrement.
→ Saisissez dans la zone Adresse IP du serveur RADIUS l'adresse IP du serveur RADIUS.
→ Saisissez dans le champ Port UDP du serveur RADIUS le numéro de port que vous voulez utiliser pour le service RADIUS (1812 par défaut).
→ Saisissez dans le champ Clé du serveur RADIUS un mot-clé en fonction des conventions du serveur RADIUS à utiliser par le serveur pour l'authentication.
→ Sélectionnez dans le menu Chiffrement des données le protocole de chiffrement.
→ Pour passer à l'étape suivante, cliquez sur SUIVANT.

802.1x

Le standard IEEE 802.1x permet aux utilisateurs dans des réseaux WLAN de se connecter de manière simple et sécurisée aux réseaux câblés et sans fil. On configure pour cela les données d'authentication qui doivent être utilisées pour l'accès au serveur d'authentication.

Le chiffrement WEP peut également être configuré ici avec l'authentication 802.1x.

Configuration des mesures de sécurité

Veuillez suivre la procédure indiquée pour activer le 802.1x :

→ Sélectionnez 802.1x.

Etape 3 / 5: Sécurité sans-fil

Vous pouvez spécifier différents mécanismes pour protéger votre réseau sans fil contre les accès non autorisés et activer le cryptage des données avec différents algorithmes.

Sélectionner le mécanisme d'accès avec protection Wi-Fi : 802.1x Adresse IP du serveur RADIUS: 0 . 0 . 0 . 0 Port UDP du serveur RADIUS: 1812 Clé partagée du serveur RADIUS: Sélectionner le mode WEP : C WEP - Clé 126Bits C WEP - Clé 64Bits Ne pas utiliser de clé WEP

Attention : nous conseillons l'utilisation du cryptage WEP au minimum!

→ Saisissez dans la zone Adresse IP du serveur RADIUS l'adresse IP du serveur RADIUS.
→ Saisissez dans le champ Port UDP du serveur RADIUS le numéro de port utilisé pour le service RADIUS (1812 par défaut).
→ Saisissez dans le champ Clé du serveur RADIUS un mot-clé conformément aux conventions du serveur RADIUS, en vue de l'authentication.
→ Le chiffrement WEP peut être configuré comme indiqué page 66.
Pour passer à l'étape suivante de la configuration de sécurité, cliquez sur SUIVANT.

Autoriser l'accès au réseau local à des ordinateurs sélectionnés

L'étape suivante consiste à déterminer quels sont les ordinateurs (32 maximum) qui doivent bénéficier d'un accès à votre réseau local. Aucun autre ordinateur n'aura accès au réseau. Le contrôle d'accès est assuré à l'aide de l' Adresse MAC des ordinateurs spécifiés.

Etape 4 / 5: Contrôle d'accès MAC

Vous pouvez définir les PC qui ont accès à votre réseau sans fil. Ils sont identifiés par leur adresse MAC qui identifie de façon unique l'adaptateur de réseau sans fil installé. Utilisez la liste de contrôle d'accès MAC uniquement à cette fin.

Contrôle d'accès MAC

○ Activé

Désactivé

Le contrôle d'accès est désactivé par défaut. Autrement dit, tous les ordinateurs utilisant le bon SSID peuvent se connecter. Cliquez sur SUIVANT pour conserver ces paramètres.

→ Sélectionnez l'option contrôle d'accès MAC pour activer le contrôle d'accès.

La liste d'accès définie en dernier est visible et activée. Seuls ces ordinateurs peuvent à présent se connecter au routeur.

Si vous utilisez cette fonction pour la première fois, vous devez définir une liste de contrôle d'accès.

A noter :

Lorsque vous activez le contrôle d'accès MAC, vous devez au moins spécifier l'ordinateur à partir duquel vous configurez le routeur. Dans le cas contraire, vous ne pourrez plus accéder à l'interface utilisateur du routeur et un message d'erreur sera affiché.
Si vous avez refusé par erreur l'accès au routeur à tous les ordinateurs, vous disposez de deux options :
- Vous pouvez réinitialiser le routeur (voir p. 17).
- Vous pouvez relier un ordinateur au routeur en utilisant l'une des liaisons LAN. Le contrôle d'accès MAC ne s'applique que pour les ordinateurs reliés par une liaison sans fil. De ce fait, vous pouvez modifier à nouveau la configuration du routeur à partir de cet ordinateur.

Vous pouvez définir les PC qui ont accès à votre réseau sans fil. Ils sont identifiés par leur adresse MAC qui identifie de façon unique l'adaptateur de réseau sans fil installé. Utilisez la liste de contrôle d'accès MAC uniquement à cette fin.

Contrôle d'accès MAC Activé Désactivé Ajouter un élément à la liste : La nouvelle entrée sera définie par Liste des appareils actifs enregistrés Adresse MAC MG3D347C 00:01:02:1D:94:22 Ajouter à la liste Nom Equipement Adresse MAC Effacer

Vous avez deux possibilités pour compléter la liste de contrôle d'accès :

1. à partir de la liste des ordinateurs connectés

Utilisez cette possibilité lorsque les adresses IP ont été attribuées au sein du réseau local par le serveur DHCP du routeur et que les ordinateurs correspondants sont connectés.

• Activez dans ce cas l'option Liste des appareils actifs enregistrés.
• Sélectionnez ensuite tous les ordinateurs à partir de la liste devant bénéficier de l'accès et cliquez sur Ajouter à la liste.

À noter :

Pour ajouter à cette liste des ordinateurs qui ne sont pas connectés à cet instant, désactivez dans un premier temps la liste d'accès MAC, puis déclarez sur votre routeur tous les ordinateurs à ajouter dans la liste. Enfin, réactivez la liste d'accès MAC.

Configuration des mesures de sécurité

2. En spécifiant directement l'adresse MAC

Utilisez cette possibilité lorsque l'attribution d'adresse n'est pas assurée par le serveur DHCP de votre routeur mais que les adresses IP sont attribuées de manière statique ou que les ordinateurs que vous souhaitez ajouter à la liste ne sont pas actuellement connectés au routeur.

À noter :

Vous pouvez utiliser, à partir de la ligne de commande, à l'aide de la commande ipconfig /all, exécutée sur les ordinateurs correspondants, pour identifier les adresses MAC des adaptateurs réseau sans fil des ordinateurs.

- Activez dans ce cas l'option Adresse MAC.

Etape 4 / 5: Contrôle d'accès MAC

Vous pouvez définir les PC qui ont accès à votre réseau sans fil. Ils sont identifiés par leur adresse MAC qui identifie de façon unique l'adaptateur de réseau sans fil installé. Utilisez la liste de contrôle d'accès MAC uniquement à cette fin.

Contrôle d'accès MAC Activé Désactivé La nouvelle entrée sera définie par Liste des appareils actifs enregistrés Adresse MAC Ajouter un élément à la liste : : : : : : : : : Adresse MAC Nom (optionnel) Ajouter à la liste Nom Equipement Adresse MAC Effacer

- Spécifiez toutes les adresses MAC des ordinateurs que vous souhaitez autoriser. Pour faciliter la manipulation de la liste, vous pouvez attribuer un nom à l'ordinateur puis cliquer sur Ajouter à la liste.

Pour effacer une entrée, cliquez dans la colonne à droite de l'entrée sur Effacer.
→ Pour valider les paramètres et passer à l'étape suivante de la configuration de sécurité, cliquez sur SUIVANT.

Sauvegarder la configuration du routeur dans un fichier et terminer la configuration

Dernière étape de la configuration de sécurité : vous pouvez sauvegarder dans un fichier la configuration courante de votre routeur et l'enregistrer sur votre ordinateur ou sur un autre support de données. Si cela s'avère nécessaire, vous pouvez utiliser ce fichier pour restaurer la configuration courante de votre routeur. La restauration des fichiers sauvegardés est réalisée lors de la configuration avancée, à partir de la commande Administration – Sauvegarde & Restauration.

Etape 5 / 5: TERMINER

Cliquez sur le bouton TERMINER pour transférer les réglages au routeur ADSL sans fil.

Vous pouvez sauvegarder vos réglages sur votre PC. Si dans le futur, vous rencontrez des soucis avec votre configuration, vous pourrez recharger cette configuration sur votre routeur. cette fonction est proposée dans l'installation avancée | Administration | Menu Sauvegarde & Restauration.

Enregistrer la configuration sur le PC

Vous trouverez d'autres fonctions de sécurité comme le filtrage et le renvoi de port dans la configuration avancée

Si vous avez modifié la SSID ou le code WEP, vous allez perdre la connexion avec le routeur. Vous devez entrer les mêmes réglages dans l'utilitaire de votre PC raccordé sans fil.

→ Si vous voulez sauvegarder les paramètres courants, activez l'option Enregistrer la configuration sur le PC.
→ Si vous ne voulez pas sauvegarder la configuration courante, désactivez l'option Enregistrer la configuration sur le PC.
→ Cliquez sur TERMINER pour terminer la configuration de sécurité.

Si vous avez activé l'option Enregistrer la configuration sur le PC, vous devez spécifier à présent le nom du fichier ainsi que son emplacement.

Les paramètres sont à présent activés sur votre routeur.

À noter :

Vous devez à présent configurer le nouveau SSID ainsi que – s'il a été créé – le chiffrement sur chaque adaptateur sans fil installé sur chaque PC de votre réseau sans-fil. Vous pourrez ensuite vous reconnecter à votre modem sans-soucis.

Configuration avec la configuration avancée

Configuration avec la configuration avancée

Vous pouvez configurer dans la configuration avancée toutes les options du Gigaset SE515 dsl. Si besoin, vous pouvez également modifier les paramètres que vous avez définis dans l'assistant d'installation ou dans la configuration de sécurité. Le tableau suivant présente les possibilités de la configuration avancée.

Menu	Description
Sans-fil	Vous pouvez configurer les options relatives à la communication sans fil (canal, SSID et chiffrement) et restreindre l'accès au modem en sans-fil (voir p. 75).
LAN	Vous pouvez modifier ici l' Adresse IP privée du routeur et configurer l'attribution dynamique d'adresse (voir p. 79). Vous pouvez par ailleurs activer ou désactiver la fonction Universal Plug and Play (UPnP) du modem (voir p. 80).
WAN	Vous pouvez vérifier et modifier ici la configuration de l'accès Internet de votre modem (voir p. 83).
Routage IP	Vous pouvez configurer ici le routage de l'interface LAN du modem (voir p. 84).
Serveur DNS	Cette option vous permet de définir l'attribution automatique ou manuelle d'un serveur DNS pour vos connexions Internet (voir p. 86).
NAT	Vous pouvez réaliser ici la configuration requise afin de vous permettre de proposer vos propres services sur Internet (voir p. 86).
Pare-feu (firewall)	Vous pouvez configurer ici un ensemble de fonctions de sécurité et de fonctions spéciales telles que le contrôle d'accès Internet pour les ordinateurs locaux ainsi que le filtrage des adresses URL (voir p. 92).
Proxy IGMP	Vous pouvez activer ici le proxy Proxy IGMP du modem (voir p. 100).
Administration	Vous pouvez réaliser ici différentes tâches d'administration telles que sauvegarder la configuration du modem, attribuer un mot de passe ou paramétrer le fuseau horaire du modem (voir p. 95).

Configuration pour les liaisons sans fil

Si vous voulez connecter des ordinateurs par une liaison sans fil en utilisant le Gigaset SE515 dsl, le routeur doit être configuré comme Point d'accès d'un réseau sans fil (WLAN). Vous devez par ailleurs prendre des mesure visant à améliorer la sécurité de votre réseau sans fil. Cette configuration est définie à partir du menu Sans-fil. Vous pouvez

◆ activer le module sans fil du routeur et définir différents paramètres de base (voir p. 75),
◆ définir le Chiffrement des liaisons radio (voir p. 77) et
◆ restreindre l'accès au réseau local du routeur (voir p. 78).

Général

Vous pouvez configurer sur cette page votre routeur comme Point d'accès pour un réseau local sans fil. Vous pouvez activer ou désactiver le module sans fil et définir des paramètres supplémentaires pour le mode sans fil.

→ Cliquez sur l'option Général du menu Sans-fil.

SIEMENS Gigaset SE516 dsl Configuration avancée Déconnexi Accueil Sans-fil Général Sécurité Contrôle d'accès Répéteur sans-fil LAN WAN Routage IP Serveur DNS NAT Pare-feu (firewall) Proxy IGMP Administration Paramètres de base Cette page vous permet d'activer / désactiver la radio, de cacher (ou non) le nom du réseau sans-fil face à des recherches actives (SSID visible / invisible), de définir le nom du réseau sans fil (également connu comme SSID), même de modifier le débit de transmission en fonction de votre environnement. Si vous configurez une SSID invisible, mémorisez bien cette SSID ! Si vous désactivez le réseau sans fil, vous devez connecter votre PC relié à votre routeur ADSL sans fil pour activer à nouveau le réseau sans fil. Réseau sans-fil : Activé Désactivé Nom du point d'accès : Siemens BSSID : 00:01:E3:08:07:18 SSID : ConnectionPoint Visibilité nom réseau sans-fil (SSID) : Visible Invisible Canal radio : 11 Mode de transmission : Mode mixte Débit de transmission : Auto Turbo Mode : Enabled Disabled AIDE Annuler Appliquer

◆ Réseau sans-fil
Ce n'est que lorsque le module sans fil du routeur est activé que les appareils sans fil peuvent se connecter sur votre routeur. Activez donc cette option.
Nom du point d'accès

Vous pouvez attribuer ici un nom pour votre routeur. Ce nom est utilisé si vous voulez utiliser la fonction d'itinérance avec votre routeur. Si vous n'utilisez par la fonction d'itinérance, vous pouvez conserver la valeur prédéfinie.

Configuration avec la configuration avancée

◆ BSSID

Le BSSID est indiqué ici. L'indication est donnée pour information et ne peut pas être modifiée.

◆ SSID

Nom du réseau sans-fil (appelé en général SSID).

Afin de permettre de permettre aux composants réseau de communiquer entre eux, vous devez utiliser le même SSID (Service Set Identifier).

Le Gigaset SE515 dsl est fourni d'origine avec le SSID ConnectionPoint. Pour des raisons de sécurité, vous devez modifier ce SSID.

Entrez une chaîne de caractères quelconque. Le contenu du SSID est sensible à la casse. Il ne peut y avoir plus de 32 caractères alphanumériques.

À noter :

À noter : la liaison avec un adaptateur sans-fil restera alors interrompue jusqu'à ce que le nouveau SSID ait été également entré sur cet adaptateur.

Pour plus d'informations, reportez-vous au chapitre « Configurer et masquer le SSID » page 64.

♦ Visibilité nom réseau sans-fil (SSID)

Dans le cas où l'option est activée, le Gigaset SE515 dsl envoie le SSID lors de tous les transferts de fichiers et le SSID de votre routeur est visible sur les ordinateurs disposant d'un adaptateur réseau sans fil. Dans ce cas, les personnes non autorisées écoutant le réseau peuvent accéder à votre réseau local à partir du SSID.

Si vous désactivez l'option SSID visible, le SSID de votre routeur n'est pas visible. Cela améliore la protection contre les accès non autorisés à votre réseau sans fil. Vous devez noter le SSID. Cette information est nécessaire afin de permettre à votre ordinateur de se connecter sur le routeur.

Canal radio

Canal utilisé par le Gigaset SE515 DSL pour communiquer avec d'autres composants réseau sans fil. Afin de permettre aux composants réseau sans fil de communiquer ensemble, vous devez utiliser un canal radio commun.

À noter :

Dans certains pays, la règlementation en vigueur peut limiter l'usage à certains canaux.

◆ Mode de transmission

Le mode de transmission indique si la transmission sans fil est à la norme IEEE 802.11b ou IEEE 802.11g ou si les deux modes de transmission sont possibles (Mode mixte). La principale différence entre les deux normes concerne le Débit de transmission : IEEE 802.11b – 11 Mbps maximum, IEEE 802.11g – 54 Mbps maximum. Si les appareils présents dans le réseau sans fil utilisent des normes différentes, vous devez conserver la valeur par défaut Mode mixte.

Configuration avec la configuration avancée

♦ Débit de transmission

Le taux de transmission est fonction du mode de transmission choisi. Les valeurs possibles sont proposées dans la liste de choix. Vous devez conserver la valeur par défaut Auto.

→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Paramétrer la sécurité sans fil

Si vous transmettez des données sensibles via des canaux sans fil, nous vous recommandons d'activer le chiffrement (par exemple le chiffrement WEP) de vos composants réseau sans fil.

À noter :

La technologie Wired Equivalent Privacy (WEP) permet de protéger les données transmises entre les nœuds sans fil. Cependant, le WEP n'assure aucune protection des transmissions dans votre réseau câblé ou sur Internet.

Pour activer le chiffrement WEP dans vos équipements réseau sans fil, vous devez exécuter les opérations suivantes :

→ Activez le chiffrement Wep sur votre Gigaset SE515 dsl et créez une clé sur 64 ou 128 bits. Notez le nouveau code.
→ Activez le chiffrement Wep sur les adaptateurs réseau sans fil et indiquez la clé sur 64 bits ou sur 128 bits.

Vous pouvez utiliser le standard en matière de chiffrement, avec des clés sur 64 bits, ou le niveau plus robuste, avec des clés sur 128 bits. Les clés sont générées au format hexadécimal. Vous devez utiliser les mêmes clés de chiffrement et de déchiffrement pour le routeur Gigaset et pour tous vos adaptateurs réseau sans fil.

Vous pouvez par ailleurs activer les fonctions de sécurité WPA pour votre routeur.

À noter :

Pour plus d'informations, reportez-vous au chapitre « Configuration des fonctions de sécurité pour le réseau sans fil » page 65.

Configuration avec la configuration avancée

Contrôle d'accès au réseau local

Vous pouvez préciser sur cette page quels sont les ordinateurs qui doivent accéder à votre routeur et ainsi à votre réseau local.

→ Cliquez sur l'option Sans-fil du menu Contrôle d'accès.

Contrôle d'accès MAC

Vous pouvez définir les PC qui ont accès à votre réseau sans fil. Ils sont identifiés par leur adresse MAC qui identifie de façon unique l'adaptateur de réseau sans fil installé. Utilisez la liste de contrôle d'accès MAC uniquement à cette fin.

Contrôle d'accès MAC: Activé Désactivé Ajouter un élément à la liste : La nouvelle entrée sera définie par Liste des appareils actifs enregistrés Adresse MAC □ : □ : □ : □ : □ : □ Adresse MAC Nom (optionnel) Ajouter à la liste Nom Equipement Adresse MAC Effacer

Le contrôle d'accès est désactivé par défaut. Autrement dit, tous les ordinateurs utilisant le bon SSID peuvent se connecter.

Le contrôle d'accès est basé sur l' Adresse MAC des adaptateurs réseau des ordinateurs. Si vous voulez utiliser le contrôle d'accès, vous devez inscrire dans la liste de contrôle d'accès tous les ordinateurs devant accéder au réseau.

À noter :

Lorsque vous activez le contrôle d'accès MAC, vous devez au moins spécifier l'ordinateur à partir duquel vous configurez le routeur. Dans le cas contraire, vous ne pourrez plus accéder à l'interface utilisateur du routeur et un message d'erreur s'affiche.

• Vous pouvez réinitialiser le routeur.
• Vous pouvez relier un ordinateur au routeur en utilisant une liaison LAN. Le contrôle d'accès MAC ne s'applique que pour les ordinateurs reliés par une liaison sans fil. De ce fait, vous pouvez modifier à nouveau la configuration du routeur à partir de cet ordinateur.

Pour plus d'informations, reportez-vous au chapitre « Autoriser l'accès au réseau local à des ordinateurs sélectionnés » page 70.

Configuration LAN

Dans la configuration réseau, vous pouvez

◆ définir une adresse IP pour le routeur (voir ci-après),
◆ activer la fonction UPnP (voir p. 80),
◆ configurer le serveur DHCP du routeur (voir p. 81).

Définir l'adresse IP privée du routeur

Vous pouvez modifier sur cette page l' Adresse IP du routeur. L'adresse IP prédéfinie est 192.168.1.1. Il s'agit de l' Adresse IP privée du routeur. Il s'agit de l'adresse à partir de laquelle le routeur est accessible au sein du réseau local. Cette adresse peut également être attribuée librement dans la plage d'adresses attribuables. L'adresse IP à partir de laquelle le routeur est accessible de l'extérieur est attribuée par le fournisseur d'accès Internet.

→ Sélectionnez l'option Adresses IP internes du routeur du menu LAN.

Adresses IP internes du routeur

Entrez l'adresse IP du routeur ADSL et le masque de sous-réseau pour l'interface locale (LAN)

ATTENTION: Pour activer les nouveaux paramètres, il faut réinitialiser le routeur. Si nécessaire, reconfigurez l'adresse IP de vos PC pour concorder avec la nouvelle configuration.

Adresse IP Primaire: 192 . 168 . 254 . 254 Masque de sous-réseau: 255 . 255 . 255 . 0

☑ Configurer la seconde adresse IP et le masque de sous-réseau pour l'interface réseau local (LAN)

Adresse IP secondaire: 0 . 0 . 0 . 0 Masque de sous-réseau: 0 . 0 . 0 . 0

→ Si vous voulez attribuer une autre adresse IP au routeur, entrez cette adresse dans la boîte de dialogue Adresse IP.

À noter :

Utilisez une des adresses de la zone d'adresses réservées pour l'utilisation privée. Il s'agit de la zone d'adresses 192.168.1.1 – 192.168.255.254.

→ Le Masque de sous-réseau reçoit la valeur par défaut 255.255.255.0. Nous recommandons de conserver cette valeur.
→ En fonction de la configuration de la première adresse IP, vous pouvez configurer une seconde adresse IP et un second masque de sous-réseau pour l'interface LAN.
→ Cliquez sur le bouton Appliquer pour valider les paramètres.

À noter :

Les nouveaux paramètres ne sont validés qu'après le redémarrage du routeur. Si nécessaire, reconfigurez l'adresse IP de votre ordinateur afin de l'adapter à la nouvelle configuration.

Configuration avec la configuration avancée

Utilisation de la fonction Universal Plug and Play

Les ordinateurs utilisant la fonction UPnP (Universal Plug & Play) peuvent proposer leurs propres services réseau et utiliser automatiquement les services offerts dans le réseau.

À noter :

L'ordinateur doit pour cela être doté du système d'exploitation Windows ME ou Windows XP. Le cas échéant, vérifiez si la fonctionnalité UpnP est installée dans le système d'exploitation de votre ordinateur. Il peut être nécessaire, avec le système Windows XP ou Windows ME également, de réinstaller les composants UPnP de votre système d'exploitation. Consultez à cet effet le manuel du système d'exploitation de votre ordinateur.

Dès que vous avez installé la fonctionnalité UPnP dans le système d'exploitation d'un ordinateur et que vous l'avez activée sur le routeur, les applications peuvent communiquer par Internet sur cet ordinateur (par exemple Microsoft Messenger), sans que vous ayez à accorder une autorisation explicite. Le routeur exécute alors automatiquement un Transmission de port (voir p. 87), ce qui facilite la communication par Internet.

Dès que vous avez activé UpnP sur le routeur, une icône correspondant à votre Gigaset SE515 dsl apparaît dans la barre des tâches de l'ordinateur sur lequel UpnP est installé. Sur les systèmes Windows XP, l'icône est également visible dans les connexions réseau. Il vous suffit alors de cliquer sur cette icône pour accéder directement aux pages de configuration du Gigaset SE515 dsl.

La procédure d'activation de la fonction UPnP de votre routeur est la suivante :

→ Cliquez sur l'option UPnP du menu LAN.

UPnP

Si vous ne souhaitez pas utiliser les services UPnP, vous pouvez les désactiver.

UPnP : ☑ Activer services UPnP

→ Activez UPnP.
→ Cliquez sur Appliquer.

À noter :

Lorsque la fonction UpnP est activée, les applications système peuvent affecter et utiliser des Port sur un ordinateur. Cette possibilité constitue un risque potentiel en matière de sécurité. Si vous ne voulez pas utiliser la fonction UPnP, vous devez par conséquent désactiver l'option.

Configurer le serveur DHCP

Le routeur dispose d'un Serveur DHCP activé d'origine. Les adresses IP des ordinateurs sont automatiquement attribuées par le routeur. Si vous souhaitez attribuer des adresses IP fixes aux ordinateurs, vous devez désactiver le serveur DHCP.

À noter :

Dans le cas où le serveur DHCP du routeur est activé, configurez les paramètres réseau des ordinateurs de manière à activer l'option Obtenir une adresse IP automatiquement. Reportez-vous à ce sujet au chapitre « Configurer le réseau local », à partir de la page 23.
Si vous désactivez le serveur DHCP du routeur, vous devez attribuer aux ordinateurs une adresse IP fixe à partir de la configuration réseau.

→ Cliquez sur l'option Serveur DHCP du menu LAN.

Serveur DHCP

Lorsque le serveur DHCP est activé, il affecte automatiquement à vos PC les adresses IP non utilisées de son pool sur le réseau filaire et sans fil. La liste d'adresse peut être ajustée en précisant l'adresse de début et l'adresse de fin.

ATTENTION: Pour activer les nouveaux paramètres, il faut réinitialiser le routeur. Si nécessaire, reconfigurez l'adresse IP de vos PC pour concorder avec la nouvelle configuration.

Serveur DHCP: ● Activé ○ Désactivé Adresse IP de début : 192 . 168 . 254 . 2 Adresse IP de fin: 192 . 168 . 254 . 254 Durée du bail: □ Toujours | 1 Jours 0 heures 0 minutes

Si vous souhaitez utiliser une adresse IP spécifique pour un PC particulier (par ex. lorsque vous utilisez une zone DMZ ou le renvoi de port pour certaines adresses IP), vous pouvez affecter jusqu'à 64 adresses IP prédéfinies aux adresses des PC (adresses MAC) dans le tableau ci-dessous.

La nouvelle entrée sera définie par ○ Liste des appareils actifs enregistrés ● Adresse MAC Ajouter un élément à la liste : □ : □ : □ : □ : □ : □ Adresse MAC Nom (optionnel) Ajouter à la liste

→ Sélectionnez Activé pour activer le serveur DHCP.

Configuration avec la configuration avancée

→ Indiquez la zone d'adresses IP à utiliser par le routeur pour l'attribution automatique des adresses IP aux ordinateurs. Entrez l'Adresse IP de début ainsi que l'Adresse IP de fin.

À noter :

Les trois premiers champs de l'adresse de début et de l'adresse de fin sont toujours préremplis avec les trois premiers champs de l'adresse IP du routeur, étant donné que le masque de sous-réseau est toujours 255.255.255.x. Ceci signifie que les trois premières parties des adresses correspondant à l'ensemble des composants réseau (y compris le routeur) doivent être identiques.

→ Vous pouvez définir une Durée du bail si le serveur DHCP est activé. Durée de vie définit la durée pendant laquelle les ordinateurs conservent, sans la modifier, l'adresse IP qui leur a été attribuée.

À noter :

Si vous sélectionnez la case à cocher Toujours, les adresses IP ne sont jamais modifiées.

Vous pouvez créer dans la partie inférieure de la page une liste des ordinateurs auxquels le serveur DHCP attribue toujours la même adresse IP. Cette fonction est utile pour définir pour certains ordinateurs des règles de filtrage ou pour rediriger des ports sur certains ordinateurs (voir la section « Configurer le pare-feu » page 92 ou « Définition du transfert de port » page 87). Il est nécessaire, pour cela, que l'ordinateur concerné utilise toujours la même adresse IP.

La liste des ordinateurs peut être constituée de deux manières :

- À partir de la liste des ordinateurs connectés.

Utilisez cette possibilité lorsque les ordinateurs concernés sont connectés.

• Sélectionnez à cet effet l'option Liste des appareils actifs enregistrés.
• Sélectionnez ensuite dans la liste les différents ordinateurs que vous souhaitez autoriser, puis cliquez sur Ajouter à la liste.

◆ En spécifiant directement l'Adresse MAC.

Utilisez cette possibilité lorsque les ordinateurs que vous voulez ajouter ne sont pas actuellement connectés sur le routeur.

Remarque : Vous pouvez utiliser, à partir de la commande ipconfig /all pour identifier les adresses MAC des adaptateurs réseau sans fil des ordinateurs correspondants.

• Sélectionnez Adresse MAC.
• Spécifiez successivement les adresses MAC des ordinateurs que vous souhaitez autoriser. Pour plus de clarté, attribuez un nom à l'ordinateur et cliquez sur Ajouter à la liste.

Pour effacer une entrée, cliquez dans la colonne à droite de l'entrée sur Effacer.
→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Configuration WAN

Dans le cas où vous avez configuré votre routeur via l'assistant d'installation, vous avez déjà configuré la liaison WAN (accès Internet) de votre routeur. La configuration WAN, dans la configuration avancée, vous permet de vérifier ou de modifier les paramètres.

Vous pouvez, depuis le menu WAN

• contrôler et modifier la configuration Internet du routeur (voir ci-après),
• contrôler et modifier les paramètres ADSL.

Configuration Internet

Suivez la procédure ci-après pour contrôler et modifier les paramètres WAN :

→ Cliquez sur l'option Connexion Internet du menu WAN.

Connexion Internet

ATTENTION: La connexion Internet n'est PAS activée lorsque le nom du PVC est accompagné de (?). Cliquez sur le bouton TERMINER pour valider les modifications et réinitialiser le système afin d'activer ce PVC.

Nom PVC	VPI / VCI	Catégorie	Protocole	NAT	WAN - Address IP	Modifier	Effacer
pppoe_8_35Connector»	8 / 35	UBR sans PCR	PPPoE LLC/SNAP	Activée	Automatiquement attribué	Modifier	Effacer

La page Connexion Internet affiche les paramètres courants de la configuration WAN.

→ Cliquez sur le bouton Modifier pour modifier les paramètres. La page de configuration correspondante s'ouvre alors. La procédure se déroule de manière analogue à celle proposée dans l'assistant d'installation (voir p. 56). Vous pouvez par ailleurs modifier les paramètres correspondant à Catégorie de service.
→ Pour effacer votre configuration Internet, cliquez sur Effacer. Le routeur ne peut plus créer de connexions Internet.
Pour ajouter une nouvelle configuration Internet, cliquez sur Insérer. La procédure se déroule de manière analogue à celle proposée dans l'assistant d'installation (voir p. 56).
Pour valider les paramètres, cliquez sur TERMINER afin de terminer la configuration.

Configuration avec la configuration avancée

Paramètres ADSL

Suivez la procédure ci-après pour contrôler et modifier les paramètres ADSL du routeur :

→ Cliquez sur l'option Paramètres ADSL du menu WAN.

Paramètres ADSL Port ADSL: ○ Activé ○ Désactivé

Le routeur ne donne accès à Internet que si le Port ADSL est activé.

→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Configuration du routage IP

Afin de communiquer avec des partenaires dans d'autres réseaux IP, il est nécessaire de définir une route permettant de diriger les paquets de données de l'émetteur vers le destinataire. Ces routes peuvent être définies comme des routes statiques ou à l'aide de la fonction de routage dynamique.

Routage statique

Suivez la procédure indiquée pour définir des routes statiques vers des destinations données :

→ Cliquez sur l'option Routage statique du menu Routage IP.

Routage Statique Paramètres actuels routage statique: Destination Masque réseau Passerelle Interface Effacer

Une liste affichant les partenaires de routage courants est affichée.

→ Pour ajouter une nouvelle route à la liste, cliquez sur Insérer.

Ajouter nouvelle route statique

Entrez l'adresse du réseau de destination, le masque de sous-réseau, la passerelle ou l'interface WAN disponible, puis cliquez sur Appliquer pour ajouter l'entrée à la table de routage.

Réseau Destination (pour une route par défaut, tapez 0.0.0.0 ou laissez le champ vide) Adresse IP: . . . . . . Masque réseau: . . . . . . Transférer les paquets vers Adresse IP de la passerelle : . . . . . . WAN - Interface: pppoe_8_35 / ppp33

→ Saisissez dans la zone Réseau Destination l'adresse IP ainsi que le masque de sous-réseau du réseau à atteindre depuis votre réseau local.
→ Activez dans la zone Transférer les paquets vers

• la case à cocher à côté de l'Adresse IP de la passerelle pour transmettre vers le réseau cible les paquets de données dans votre réseau à partir d'un routeur IP. Entrez l'adresse IP correspondante.
• La case à cocher à côté de interface WAN pour transmettre les paquet de données par Internet en direction du réseau cible. Sélectionnez dans le menu d'option l'interface WAN correspondante.

→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Routage dynamique

Le protocole RIP (Route Information Protocol) trouve dynamiquement la route optimale pour le transfert des paquets de données. Vous pouvez activer le RIP sur votre routeur.

Suivez la procédure indiquée pour activer sur votre routeur le routage dynamique pour une interface donnée.

→ Cliquez sur l'option Routage dynamique du menu Routage IP.

Routage Dynamique

Vous pouvez activer la fonction RIP sur plusieurs interfaces de votre routeur DSL. Sélectionnez la version et le mode RIP souhaités, puis cochez la case « Activé » pour activer le RIP lorsque vous cliquez sur le bouton Appliquer ou ne la cochez pas si vous souhaitez désactiver le RIP sur ces interfaces.

Interface	Version RIP	Mode opératoire:	Activé
br0	2	Actif
ppp33	2	Passif

→ Sélectionnez la case à cocher Activé pour activer le protocole RIP pour l'interface indiqué à la colonne Interface.
→ Vous pouvez sélectionner la version RIP ainsi que le mode (actif ou passif).
→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Configuration avec la configuration avancée

Serveur DNS

Normalement, votre fournisseur d'accès Internet propose un Serveur DNS chargé d'affecter à l'ordinateur des adresses IP ou des Nom de domainen losqu'une connexion Internet est créée. Vous pouvez si nécessaire définir à la main le serveur DNS à utiliser pour les connexions Internet.

→ Sélectionnez le menu Serveur DNS.

La case à cocher "Activer ""DNS"" attribué automatiquement" est activée par défaut. Le routeur accepte la première attribution DNS qu'il reçoit lors de la connexion.

Serveur DNS

Lorsque la case Activer DNS automatiquement affecté est cochée, le routeur accepte la première affectation de DNS reçue de l'un des PVC PPPoA, PPPoE ou MER/DHCP activés durant l'établissement de la connexion. Si la case n'est pas cochée, entrez l'adresse IP du serveur DNS primaire et celle du serveur secondaire en option. Cliquez sur le bouton Appliquer pour sauvegarder.

REMARQUE : en cas de passage de DNS non attribué automatiquement à l'option DNS automatiquement attribué, vous devez réinitialiser le routeur pour obtenir les adresses DNS automatiquement.

☑ Activer "DNS" attribué automatiquement

→ Si vous souhaitez sélectionner à la main votre serveur DNS, désactivez la case à cocher "Activer ""DNS"" attribué automatiquement" et spécifiez les adresses IP de votre serveurs DNS préférés (primaire et secondaire).

À noter :

Si vous passez à nouveau de l'attribution manuelle à l'attribution automatique, vous devez redémarrer le routeur.

→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Configuration de la fonction de NAT

La fonction NAT (Network Address Translation) est configurée d'origine sur le Gigaset SE515 dsl. La fonction NAT fait office de pare-feu contre les accès non autorisés depuis Internet.

Les paramètres NAT du routeur vous permettent

◆ de configurer le routeur comme un serveur virtuel, en configurant la renvoi de port (voir ci-après),
◆ d'ouvrir le pare-feu NAT pour certains ordinateurs (voir p. 89),
◆ d'activer le DNS dynamique (voir p. 90).

Définition du transfert de port

Si vous voulez proposer à d'autres utilisateurs des fichiers ou des services Web qui se trouvent également sur un ordinateur de votre réseau local, vous devez configurer votre ordinateur en tant que serveur (FTP ou HTTP). Toutefois, la fonction NAT du routeur ne permet pas les accès « externes » aux ordinateurs du réseau local. Afin de proposer sur Internet des services à partir d'ordinateurs locaux, vous devez donc configurer le routeur comme un serveur virtuel.

Vu de l'extérieur, le routeur fait office de serveur. Il reçoit les demandes émanant des utilisateurs distants sur son adresse IP publique et les redirige automatiquement vers les ordinateurs locaux. Les adresses IP privées des serveurs du réseau local restent protégées.

Les services Internet sont adressés par des numéros de ports statiques. Pour la redirection des demandes de service adressées au serveur proposant effectivement le service, le routeur a besoin d'une table NAT pour les numéros de port. Le renvoi de port doit être configuré dans cette optique.

→ Pour configurer le renvoi de port pour un service, sélectionnez l'option Serveurs Virtuels à partir du menu NAT.

Serveurs Virtuels (Transfert de port) Le transfert de port sert à fournir un accès externe à vos ordinateurs locaux. Si vous souhaitez faire marcher un logiciel de serveur ou certaines applications sur un PC de votre réseau local, vous devez transférer le service correspondant sur ce PC. Cliquez sur le bouton APPLIQUER pour activer les nouveaux paramètres. Nom PVC: pppoe_8_35 Méthode pour définir les services : ⚫ Sélectionner des services prédéfinis dans la liste ○ Définir manuellement les services Sélectionnez le service que vous souhaitez transférer : Service prédéfini: NetMeeting Adresse IP source: Tous Protocole: TCP Port Externe : 1720,1503 Port Interne: 1720,15() Sélectionner le PC : ⚫ Liste des appareils actifs enregistrés ○ Adresse MAC Ajouter à la liste Nom PVC Services entrants Ce service sera transféré vers Effacer Nom Source IP Port ext. Nom du PC Port int.

→ Sélectionnez dans la zone Nom PVC la liaison chargée de recevoir la définition de renvoi de port ci-après.
→ Sélectionnez Sélectionner un service prédéfini à partir de la liste ou Définir le service manuellement.
→ Si vous sélectionnez un service prédéfini à partir de la liste de sélection, le protocole et le port externe sont ajoutés automatiquement.
→ Si vous définissez un service à la main, vous devez spécifier à la main le nom de service, le protocole ainsi que le port externe du service.
→ Spécifiez le numéro de port interne vers lequel les demandes de services doivent être redirigées.

Configuration avec la configuration avancée

Exemple : Le serveur Web a été configuré de manière à réagir aux requêtes adressées au port 8080. Les demandes de pages Web sont reçues, toutefois, sur le port 80 (valeur par défaut). Si vous ajoutez à présent l'ordinateur à la table de renvoi et que vous définissez le port 80 comme étant le port externe et le port 8080 comme étant le port interne, toutes les requêtes provenant d'Internet, concernant le numéro de port 80 sont redirigées sur le port 8080 sur le serveur Web de l'ordinateur que vous avez défini.

À noter :

Vous pouvez spécifier un bloc de ports à l'aide d'un trait d'union (par exemple 8181-8185) et plusieurs numéros de port, séparés par des virgules (par exemple 8181,8185).

Vous devez à présent sélectionner l'ordinateur chargé de rediriger la demande. Vous disposez pour ce faire de deux possibilités.

◆ à partir de la liste des ordinateurs connectés

Utilisez cette possibilité lorsque les adresses IP ont été attribuées au sein du réseau local par le serveur DHCP du routeur et que les ordinateurs correspondants sont connectés.

- Sélectionnez dans ce cas l'option Liste des appareils actifs enregistrés.

- Sélectionnez ensuite tous les ordinateurs à partir de la liste d'accès.

À noter :

Pour ajouter à cette liste des ordinateurs qui ne sont pas connectés à cet instant, désactivez dans un premier temps la liste d'accès MAC, puis déclarez sur votre routeur tous les ordinateurs à ajouter dans la liste. Enfin, réactivez la liste d'accès MAC.

◆ En spécifiant directement l'adresse MAC

Utilisez cette possibilité lorsque l'attribution d'adresse n'est pas assurée par le serveur DHCP de votre routeur mais que les adresses IP sont attribuées de manière statique ou que les ordinateurs que vous souhaitez ajouter à la liste ne sont pas actuellement connectés au routeur.

À noter :

Vous pouvez utiliser, à partir de la ligne de commande la commande ipconfig ipconfig/all, exécutée sur les ordinateurs correspondants, pour identifier les adresses MAC des adaptateurs réseau sans fil des ordinateurs.

• Sélectionnez dans ce cas l'option Adresse MAC.
• Spécifiez successivement les adresses MAC des ordinateurs que vous souhaitez autoriser. La liste est plus aisée à gérer en attribuant un nom à l'ordinateur.

→ Cliquez sur Ajouter à la liste. Une entrée supplémentaire pour le service et l'ordinateur correspondant apparaît dans la liste.

→ Cliquez sur Appliquer.

Ouvrir un pare-feu pour des ordinateurs particuliers (DMZ)

Par défaut, les accès provenant d'Internet vers les ordinateurs du réseau local ne sont pas admis. Le routeur isole le réseau local à l'aide d'un Pare-feu. Certaines applications placées derrière un pare-feu ne peuvent pas fonctionner correctement car elles ont besoin d'échanger des données dans les deux sens et sans restriction. Dans ce cas, vous pouvez définir, pour un ordinateur sur lequel ces applications sont exécutées, une zone démilitarisée (DMZ). Lorsque vous définissez une zone démilitarisée, toutes les demandes visant un service provenant d'Internet sont redirigées vers cet ordinateur lorsque le service en question n'est pas redirigé vers un autre ordinateur par Transmission de port (voir p. 87).

À noter :

Prenez garde que cet ordinateur n'est plus protégé contre les accès non autorisés depuis Internet et que cela peut constituer un risque en matière de sécurité pour votre réseau. Vous ne devriez utiliser cette option qu'en cas de réel besoin.

Pour configurer une zone démilitarisée pour un ordinateur, sélectionnez l'option DMZ (zone démilitarisée) dans le menu NAT.

Hôte DMZ

Le routeur DSL transférera à l'ordinateur hôte DMZ les paquets IP provenant d'Internet qui n'appartiennent à aucune des applications configurées dans la table des serveurs virtuels.

Configurer un hôte DMZ a des conséquences sur la sécurité de votre réseau. Par conséquent, ne configurez un hôte DMZ que si vous en connaissez les conséquences.

Nom PVC: pppoe_8_35 Sélectionnez le service que vous souhaitez transférer : Nom du service: Protocole: Tous Sélectionner le PC : Liste des appareils actifs enregistrés Adresse MAC Ajouter à la liste

Nom PVC	Services entrants		Ce service sera transféré vers		Effacer
	Nom	Port ext.	Nom du PC	Port int.

→ Sélectionnez la liaison qui doit être attribuée à la définition DMZ, dans la zone Nom PVC.
→ Entrez à nouveau le nom du service proposé par l'ordinateur dans la zone Nom du service.

Vous pouvez sélectionner à présent l'ordinateur. Vous disposez de trois possibilités:

◆ à partir de la liste des ordinateurs connectés

Utilisez cette possibilité lorsque les adresses IP ont été attribuées au sein du réseau local par le serveur DHCP du routeur et que les ordinateurs correspondants sont connectés.

- Sélectionnez dans ce cas l'option Liste des appareils actifs enregistrés.

Configuration avec la configuration avancée

- Sélectionnez ensuite tous les ordinateurs devant recevoir l'autorisation d'accès à partir de la liste.

À noter :

Pour ajouter à cette liste des ordinateurs qui ne sont pas connectés à cet instant, désactivez dans un premier temps la liste d'accès MAC, puis déclarez sur votre routeur tous les ordinateurs à ajouter dans la liste. Enfin, réactivez la liste d'accès MAC.

◆ En spécifiant directement l'adresse MAC

Utilisez cette possibilité lorsque l'attribution d'adresse n'est pas assurée par le serveur DHCP de votre routeur mais que les adresses IP sont attribuées de manière statique ou que les ordinateurs que vous souhaitez ajouter à la liste ne sont pas actuellement connectés au routeur.

À noter :

Vous pouvez utiliser, à partir de la ligne de commande la commande ipconfig /all, exécutée sur les ordinateurs correspondants, pour identifier les adresses MAC des adaptateurs réseau sans fil des ordinateurs.

• Sélectionnez dans ce cas l'option Adresse MAC.
• Spécifiez successivement les adresses MAC des ordinateurs que vous souhaitez autoriser. La liste est plus aisée à gérer en attribuant un nom à l'ordinateur.

→ Cliquez sur Ajouter à la liste. L'entrée correspondant à l'ordinateur apparaît dans la liste.

→ Cliquez sur Appliquer pour conserver vos paramètres correspondant à la configuration du routeur.

Activer le DNS dynamique

Le service que vous publiez sur Internet est accessible à partir d'un Nom de domaine. Ce nom de domaine est identifié par l'Adresse IP publique de votre routeur. Dans le cas où votre fournisseur Internet attribue dynamiquement l'adresse IP pour la connexion WAN de votre réseau local, l'adresse IP du routeur peut changer. De cette manière, l'association au nom de domaine n'est plus fixée et votre service n'est plus accessible.

Vous devez vous assurer dans ce cas que l'association de l'adresse IP au nom de domaine soit actualisée de manière permanente. C'est l'objet du service DNS dynamique (DynDNS). Le service DynDNS permet d'attribuer à votre routeur Gigaset un nom de domaine unique et fixe, même s'il ne possède pas d'adresse IP statique.

On trouve sur Internet différents fournisseurs proposant un service DynDNS gratuit. Le Gigaset SE515 dsl utilise par exemple le service DynDNS de DynDNS.org (http://www.DynDNS.org). Si vous utilisez le service d'un fournisseur DynDNS, votre service est alors accessible sur Internet comme sous-domaine du domaine du fournisseur.

Configuration avec la configuration avancée

Si vous activez la fonction DynDNS du routeur, le routeur surveille son adresse IP publique. Si elle est modifiée, il se connecte à DynDNS.org et y actualise son adresse IP.

À noter :

Avant de pouvoir utiliser la fonction DynDNS du routeur, vous devez créer un compte auprès de DynDNS. Suivez les instructions sur le site web DynDNS.org. Spécifiez les paramètres utilisateur lors de la configuration du modem. Cette fonction peut évoluer avec les fournisseurs de services dynamique DNS.

→ Pour utiliser la fonction DynDNS du routeur, sélectionnez l'option DNS dynamique dans le menu Serveurs Virtuels.

DNS Dynamique

Le DNS dynamique vous permet de fournir aux utilisateurs d'Internet un nom de domaine (au lieu d'une adresse IP) leur permettant d'accéder à vos serveurs virtuels.

Votre routeur ADSL sans fil supporte le DNS dynamique fourni par "http://www.dyndns.org". Merci de vous enregistrer tout d'abord sur le site "www.dyndns.org".

Le nom de l'utilisateur est paramétré lorsque vous vous enregistrez au service ; le mot de passe vous sera envoyé par e-mail. Le nom de domaine vous est attribué par www.dyndns.org.

Activer DDNS Activé Désactivé Connexion Internet : pppoe_8_35 Nom d'utilisateur: Mot de passe: Nom de Domaine: Statut:

→ Activez la fonction DNS dynamique
→ Sélectionnez la connexion à laquelle la définition de DNS dynamique doit être attribuée, dans le champ Nom PVC.
→ Entrez le Nom d'utilisateur, Mot de passe et le Nom de Domaine. Vous avez reçu les informations requises lorsque vous vous êtes enregistré après de DynDNS.org. Exemple de nom de domaine type : my_domain.dyndns.org
→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Configuration avec la configuration avancée

Configurer le pare-feu

Le menu Pare-feu (firewall) vous permet de définir différents paramètres visant à améliorer la sécurité de votre réseau. Vous pouvez

Définir le filtrage IP afin de restreindre les services devant accéder à votre réseau local depuis Internet et accessibles depuis votre réseau local.
Définir le filtrage d'URL afin de restreindre l'accès des utilisateurs locaux à certaines pages Web.

Filtre IP

Vous pouvez définir ici quels sont les services Internet pouvant accéder à votre réseau local et quels sont ceux qui peuvent être appelés par votre réseau.

→ Cliquez sur le lien Filtres IP dans le menu Pare-feu (firewall).

Filtres IP Vous pouvez définir les règles de filtrage des paquets IP afin d'empêcher l'accès aux services depuis le monde Internet ou limiter l'accès Internet aux postes locaux. Cliquez ensuite sur le bouton APPLIQUER pour activer les nouveaux paramètres. WAN - Réponse au Ping : ● Activé ○ Désactivé Filtrage paquet IP : ● Activé ○ Désactivé Direction du trafic : ○ Entrant ● Sortant Ajouter nouvelle règle de filtrage Protocole Adresse IP source Adr. IP dest. Plage de port Autoriser Modifier Effacer

→ Vous pouvez utiliser une commande ping pour déterminer si un ordinateur est accessible à partir du réseau. Si vous désactivez WAN - Réponse au Ping, toutes les tentatives de contacter un ordinateur du réseau local à l'aide d'un ping sont bloquées.
→ Pour paramétrer les règles de filtrage, activez Filtrage paquet IP.
→ Sélectionnez le Sens du trafic des données ; Entrant pour les demandes d'accès de services externes à votre réseau, Sortant pour les demandes d'accès de votre réseau à des services externes.
→ Cliquez sur Ajouter de nouvelles règles de filtrage.

Ajouter une nouvelle règle de filtrage IP Direction du trafic : Sortant Type de protocole: TCP Adresse IP source: Tous Adresse IP destination: Tous Plage de port: Tous Trafic autorisé: ○ Oui ● Non

Configuration avec la configuration avancée

Précisez à cet endroit le service qui doit être filtré. Sélectionnez les options suivantes à partir des menus :

• Le type de protocole utilisé par le service à filtrer.
• L'adresse IP source et cible. Vous pouvez restreindre l'accès à une adresse IP unique, à une plage d'adresses IP, à l'adresse IP d'un sous-réseau donné ou à toutes les adresses IP. En fonction de votre sélection, les champs correspondants sont visibles afin d'afficher les données saisies.
• La plage de numéros de ports concernés par votre filtrage. Vous pouvez entrer un numéro de port unique, une plage de numéros de ports, tous les numéros de ports.

→ Activez l'option Oui dans le champ Autoriser le trafic de données pour autoriser la communication avec les services définis. Autrement, activez l'option Non.
→ Cliquez sur Insérer pour copier vos paramètres vers la liste de filtrage.
→ Cliquez sur le bouton Appliquer pour activer les nouveaux paramètres.

Filtre URL

Vous pouvez utiliser un filtre d'URL pour verrouiller l'accès aux pages Internet de votre choix.

Filtres URL

Le filtrage d'URL vous permet de bloquer l'accès à certaines pages Web en entrant le domaine respectif. Par exemple, entrez domain.com pour bloquer l'accès par exemple aux sites sub.domain.com, www.domain.com/folder et domain.com/page.htm...

Lorsque le filtrage URL est activé, les demandes d'accès aux sites web indiqués dans la liste URL ci-dessous seront bloquées.. Cliquez sur APPLIQUER pour activer les nouvelles listes d'URL après les avoir saisies.

Filtres URL : ● Activé ○ Désactivé Sélectionner l'URL que vous souhaitez bloquer : Ajouter à la liste URL Effacer

→ Activez Filtres URL en sélectionnant la case à cocher.
→ Entrez une URL que vous souhaitez bloquer.
→ Cliquez sur Ajouter à la liste. L'URL est visible dans la liste.
→ Vous pouvez supprimer à nouveau de la liste une URL précédemment sélectionnée en cliquant sur le bouton Effacer.

Configuration avec la configuration avancée

Configuration du proxy IGMP

Pour permettre aux utilisateurs de votre réseau local d'exécuter sur vos ordinateurs des applications multimédia (vidéo ou audio), vous devez activer le proxy IGMP de votre routeur.

→ Sélectionnez l'entrée Proxy IGMP.

Configuration Proxy IGMP

Activer la fonction proxy IGMP permet aux utilisateurs de votre réseau local de lire les fichiers multimédia (vidéo ou audio) envoyés par les serveurs via Internet.

Connexion Internet	Proxy IGMP activé
pppoe_8_35

→ Sélectionnez Proxy IGMP activé pour activer le proxy IGMP correspondant à une connexion Internet donnée.
→ Validez les nouveaux paramètres en cliquant sur Appliquer.

Tâches d'administration et informations d'état

L'interface utilisateur du Gigaset SE515 dsl contient encore quelques fonctions utiles pour l'administration de votre routeur. Vous pouvez

♦ établir manuellement une connexion à Internet (voir ci-dessous),
◆ modifier votre compte Internet (voir p. 96),
◆ paramétrer le fuseau horaire du routeur (voir p. 97),
◆ définir ou modifier un mot de passe pour la configuration (voir p. 98),
◆ définir un ordinateur pour la Gestion à distance (voir p. 99),
◆ actualiser le firmware du routeur (voir p. 100),
- sauvegarder les données de configuration du routeur et, au besoin, les restaurer (voir p. 101),
réinitialiser le routeur pour revenir à la configuration d'origine ou redémarrer le routeur (voir p. 102),
- vous informer de la configuration et du statut du routeur (voir p. 103).

Connexion Internet manuelle

Vous pouvez vous connecter manuellement à Internet. Si vous avez désactivé, par exemple lors de la configuration de l'accès Internet, la fonction Connexion automatique, les applications Internet (comme votre navigateur ou votre application de messagerie) ne se connectent pas automatiquement lors de leur démarrage. Dans ce cas, vous devez établir manuellement la connexion lorsqu'elle est nécessaire et la couper quand ce n'est plus le cas.

Pour établir/couper manuellement une connexion Internet :

→ Ouvrez la page d'accueil du routeur comme indiqué page 50.
Lorsque vous avez lancé l'interface de configuration, cliquez sur l'icône Accueil dans la barre de navigation.
Si vous n'avez pas encore lancé l'interface de configuration, réalisez cette opération et authentifiez-vous.

→ Cliquez sur Connecter pour vous connecter à Internet.

Tâches d'administration et informations d'état

Modifier les paramètres d'accès à Internet

Si vous avez configuré plusieurs paramètres d'accès pour votre routeur, vous pouvez modifier ces données selon la procédure suivante.

→ Ouvrez la page d'accueil du routeur comme indiqué page 50.

Lorsque vous avez lancé l'interface de configuration, cliquez sur l'icône Accueil dans la barre de navigation.

→ Cliquez sur Modifier l'identifiant de connexion ADSL pour ouvrir la fenêtre Modifier l'identifiant de connexion ADSL.

Modifier l'identifiant de connexion ADSL

Identifiant de connexion (fourni par votre FAI): Mot de passe (fourni par votre FAI): Mode de connexion: ○ Connexion permanente ● Connexion automatique ○ Connexion manuelle Déconnexion si pas d'activité pendant 10 minutes

→ Entrez votre nom d'utilisateur ainsi que le mot de passe que vous avez reçus de votre fournisseur Internet.

→ Choisissez le mode de connexion, c'est-à-dire, fixez la manière dont les sessions Internet doivent être établies :

- Sélectionnez Connexion permanente, pour une connexion automatique.

À noter :

Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés.

- Sélectionnez Connexion à la demande lorsque les applications telles que le navigateur Web ou le programme de messagerie sont autorisées à se connecter automatiquement à Internet.

À noter :

Dans l'un ou l'autre cas, la déconnexion est réalisée automatiquement après un délai d'inactivité donné (valeur par défaut : 10 minutes). Vous pouvez modifier cette valeur par défaut dans la boîte de dialogue correspondante.

- Sélectionnez Connexion manuelle pour permettre une connexion manuelle à Internet. Si vous utilisez un tarif à la durée, vous pouvez économiser ainsi les coûts de connexion. La connexion et la déconnexion manuelle sont décrites page 95.

Tâches d'administration et informations d'état

- Définissez un délai au terme duquel la connexion Internet doit être interrompue automatiquement lorsqu'aucune donnée n'a été transmise pendant ce temps (valeur par défaut : 10 minutes).

La valeur « 0 » permet de désactiver cette fonction. Cela signifie que la connexion est conservée même si aucune donnée n'est transmise. Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés. Vous devez dans ce cas entrer une valeur différente de « 0 ».

→ Cliquez sur le bouton Appliquer pour valider les paramètres.

Paramétrer l'heure et le fuseau horaire

La procédure de réglage de l'heure et du fuseau horaire de votre routeur est la suivante :

→ Exécutez Configuration avancée.
→ Cliquez sur l'option Temps du menu Administration.

Temps

Pour synchroniser votre routeur avec d'autres équipements du réseau, vous pouvez régler son heure manuellement ou avec un serveur.

Heure actuelle : 2004/01/01, 01:54 Rafraîchir Régler l'heure : ○ Serveur Temps ● Manuelle Temps : Année 2004 Mois 1 Jour 1 heures 1 Minute 54 Fuseau horaire: (GMT+01:00) Amsterdam, Berlin, Bern, Rome, Stockholm, Vienna ▼ Réglage automatique de l'heure pour le passage à l'heure d'été

Réglage de l'heure

Vous pouvez régler l'heure sur votre routeur de deux manières :

Manuellement
Sélectionnez pour cela, dans la zone Régler l'heure l'option Manuelle.
Les champs Année, Mois, Jour, Heure et Minute s'affichent pour le réglage.

♦ Automatique
Sélectionnez pour cela, dans la zone Régler l'heure l'option Serveur Temps.

Saisissez dans la zone Serveur Temps le nom ou l'adresse IP du serveur de temps. Vous pouvez choisir, par exemple, parmi les serveurs de temps suivants :

• ptbtime1.ptb.de
• ntp.curie.fr
• tempo.cstv.to.cnr.it
• ntp0.nl.net
• chronos.csr.net

◆ Cliquez sur Rafraîchir pour récupérer l'heure courante du serveur de temps.

Tâches d'administration et informations d'état

◆ Cliquez sur Appliquer pour valider les paramètres.

Définition du Fuseau horaire

L'indication du fuseau horaire est utile pour différentes opérations sur Internet, faisant intervenir l'heure. Vous devez par exemple réordonner chronologiquement dans le pays du destinataire les paquets de données envoyés dans un pays donné. Il est également possible de régler le contrôle d'accès à certains services en fonction de l'heure.

→ Sélectionnez votre fuseau horaire dans la liste déroulante.
→ Cliquez sur Appliquer pour valider les paramètres.

Administration du routeur

Vous pouvez utiliser les fonctions d'administration du routeur pour

◆ définir un mot de passe pour l'interface de configuration de votre routeur,
◆ sélectionner un ordinateur pour la Gestion à distance et
◆ définir un port pour le serveur Web

La procédure est la suivante :

→ Cliquez sur l'option Gestion du menu Administration.

Gestion

Par sécurité, vous devez spécifier un mot de passe pour que l'administration du routeur ne soit réservée qu'aux utilisateurs autorisés.

Modifier Mot de passe Administration: (Ancien mot de passe) (Nouveau mot de passe) (Confirmer nouveau mot de passe) Annuler Appliquer

Si vous souhaitez modifier à distance la configuration du routeur (en dehors du réseau local), vous devez activer la gestion à distance et indiquer l'adresse IP du PC distant pour autorisation.

REMARQUE : lorsque l'adresse autorisée de l'hôte ou le masque réseau est « 0.0.0.0 », tous les hôtes depuis Internet ont la possibilité d'accéder à distance à votre routeur DSL.

Gestion à distance : ● Activé ○ Désactivé Adresses serveurs autorisées: 127 .0 .0 .1 Port Serveur Web sur le WAN : 8080 (min:1, max:65535) Annuler Appliquer Délai déconnexion automatique: □ Illimité 10 minutes (1 ~ 99 )

Attribution de mot de passe

Au terme de l'installation, la configuration par défaut de votre routeur n'est pas protégée par mot de passe. Afin d'éviter que des personnes non autorisées ne tentent de modifier votre configuration, vous devez définir un mot de passe et le modifier de temps à autre. Vous avez peut-être déjà attribué un mot de passe lors de la configuration de sécurité. Vous pouvez le modifier ici, dans ce cas.

→ Dans le cas où un mot de passe a déjà été défini, entrez l'ancien mot de passe dans la zone (Ancien mot de passe).

Tâches d'administration et informations d'état

→ Entrez un nouveau mot de passe dans la zone (Nouveau mot de passe) et répétez-le dans la zone (Valider le nouveau mot de passe).

Le mot de passe ne doit pas dépasser 32 caractères. Le contenu du mot de passe est sensible à la casse. Evitez d'utiliser des noms de personnes ou des mots trop faciles à deviner. Combinez des lettres, des chiffres et des caractères spéciaux.

À noter :

Dans le cas où vous avez oublié votre mot de passe, vous devez réinitialiser votre routeur (voir p. 17). Attention cependant : tous les paramètres sont réinitialisés avec les réglages usine. Plus aucun mot de passe n'est attribué.

→ Cliquez sur Appliquer pour valider les paramètres.

Paramétrer la gestion à distance

Le lien Gestion à distance permet à un ordinateur extérieur à votre réseau local de configurer le Gigaset SE515 dsl à l'aide d'un navigateur Web standard.

→ Activez à côté de gestion à distance l'option Activé.
→ Entrez sous Adresses serveurs autorisées l'adresse IP de l'ordinateur qui doit accéder à l'interface utilisateur du routeur depuis l'extérieur de votre réseau local.
→ Entrez sous Masque réseau de la machine autorisée le masque de sous-réseau de l'ordinateur.

À noter :

• Le fournisseur d'accès Internet peut attribuer à l'ordinateur une adresse IP dynamique, qui peut ainsi être modifiée. Assurez-vous que l'ordinateur utilise toujours la même adresse IP.
  ◆ Si vous spécifiez l'adresse IP 0.0.0.0, n'importe quel ordinateur peut gérer le Gigaset SE515 dsl.

→ Cliquez sur Appliquer pour valider les paramètres.

Changer de port pour le serveur Web

Les services Web (par exemple l'accès à l'identifiant de configuration) sont disponibles par défaut sur le Port 8080. Si vous utilisez un autre port pour vos services Web, vous pouvez le changer sur la page Gestion.

→ Entrez le port alternatif.
→ Cliquez sur Appliquer pour valider les paramètres.

Tâches d'administration et informations d'état

Déconnexion automatique

Vous pouvez définir un délai au terme duquel la connexion Internet est interrompue automatiquement lorsqu'aucune donnée n'a été transmise.

→ Sélectionnez l'option Illimité pour que la connexion ne s'interrompe jamais de manière automatique.
→ Spécifiez le délai en minutes (entre 1 et 99) au terme duquel la connexion doit être interrompue automatiquement.

Mise à jour du logiciel (firmware)

Vous réaliserez une mise à jour du logiciel (firmware) lorsque votre fournisseur Internet sortira une nouvelle version du firmware. Si vous voulez charger le nouveau firmware sur le routeur, vous devez tout d'abord le télécharger sur votre ordinateur.

La procédure est la suivante :

→ Stoppez toutes les opérations au sein de votre réseau local.
→ Cliquez sur l'option Mise à jour du logiciel (firmware) du menu Administration.

Mise à jour du logiciel (firmware)

Etape 1: Demandez à votre FAI un fichier image du firmware actualisé.

Etape 2: Entrez le chemin indiquant l'emplacement du fichier image dans la boîte de dialogue ci-dessous ou cliquez sur le bouton Parcourir... pour sélectionner le fichier image.

Etape 3: Cliquez sur le bouton Actualiser pour actualiser le nouveau fichier image.

REMARQUE : le processus d'actualisation demande environ 3 minutes ; votre routeur DSL va ensuite se réactualiser.

version logicielle (firmware) actuelle : 2.14.02.02_a0_23a2FT0n Chemin d'accès du nouveau logiciel (firmware) : Mise à jour Parcourir...

→ Cliquez sur Parcourir puis sélectionnez dans votre explorateur de fichiers le fichier téléchargé.
→ Cliquez sur Mise à jour.
→ Une fenêtre s'ouvre dans laquelle vous devez confirmer la mise à jour du firmware. Cliquez sur OK.
→ Dans une autre fenêtre, le programme vous indique que le routeur ne peut pas être utilisé durant la mise à jour (env. 1 min.). Confirmez rapidement ce message en cliquant sur OK.

À noter : Certains navigateurs stoppent la mise à jour si vous ne cliquez pas immédiatement sur OK.

Le routeur actualise alors son firmware.

À noter :

N'éteignez pas le modem durant la mise à jour.

Après une mise à jour réussie, le modem redémarre automatiquement. Toutes les diodes s'éteignent. Une fois l'opération terminée, le voyant Power se rallume. Le navigateur affiche alors l'écran de connexion du routeur.

À noter :

Vous pouvez vérifier la réussite de la procédure de mise à jour à la section Statut, dans la page Info Equipement - Généralités (voir p. 103). La version de firmware du routeur est indiquée.

Sauvegarder et restaurer

Si vous avez personnalisé les paramètres de votre routeur, il est recommandé de sauvegarder cette configuration. En cas de suppression ou d'écrasement accidentel des paramètres, vous pouvez recharger la configuration sauvegardée.

◆ Cliquez sur l'option Sauvegarde & Restauration du menu Administration.

Sauvegarder & Restaurer

Cette page vous permet de sauvegarder et restaurer vos réglages personnalisés. Une fois que vous avez correctement configuré votre routeur, vous pouvez sauvegarder les réglages actuels dans un fichier sur votre PC. Après une réinitialisation de votre routeur, vous pourrez restaurer les réglages précédents, enregistrés dans ce fichier sauvegardé sur votre PC.

Sauvegarder votre configuration actuelle :

Sauvegarder

Récupérer une configuration sauvegardée :

Restaurer

Sauvegarde des données de configuration

→ Cliquez sur Sauvegarder.

Votre routeur ouvre une boîte de dialogue de sélection de fichier, à partir de laquelle vous pouvez spécifier le fichier dans lequel le fichier de sauvegarde doit être enregistré.

→ Sélectionnez ensuite un répertoire sur le PC local dans lequel enregistrer le fichier de configuration et nommez ce dernier.

Quand la procédure est terminée, les données de configuration du routeur sont sauvegardées dans le fichier indiqué.

Restauration de la sauvegarde

→ Cliquez sur Parcourir et sélectionnez le fichier de configuration à restaurer dans le système de fichiers.

→ Cliquez sur Restaurer.

Tâches d'administration et informations d'état

Une fenêtre s'ouvre dans laquelle vous devez confirmer l'opération.

→ Cliquez sur OK.

Dans une autre fenêtre, le programme vous indique que le routeur ne peut pas être utilisé durant l'opération (env. 1 min.).

→ Validez ce message en cliquant sur OK.

La configuration est à présent actualisée.

Réinitialisation du routeur

Vous pouvez réinitialiser le routeur pour revenir à la configuration d'origine ou le redémarrer,

→ Cliquez sur l'option Réinitialisation du routeur du menu Administration.

Réinitialiser le routeur Si vous souhaitez rétablir les paramètres par défaut de votre routeur DSL, cliquez sur le bouton Restaurer. Restaurer les paramètres par défaut : Restaurer Si vous souhaitez réinitialiser votre routeur DSL à la suite d'une erreur de manipulation, cliquez sur le bouton Réinitialiser. Réinitialiser le routeur DSL : Réinitialiser

Vous devez rétablir la configuration d'origine à partir de la page Réinitialisation du routeur avant de confier le routeur à d'autres personnes ou de l'échanger chez le revendeur. Sinon, des personnes non autorisées pourraient utiliser vos paramètres de connexion Internet et vous causer des frais supplémentaires.

→ Cliquez à cet effet sur Restaurer.

La réinitialisation du routeur dure une minute environ.

À noter :

Si vous n'avez plus accès à la configuration de votre routeur, vous pouvez également réinitialiser le routeur à l'aide du bouton Reset placé à l'arrière de l'appareil (voir p. 17).

Lorsque vous réinitialisez le routeur, tous les réglages se retrouveront alors en mode usine. Autrement dit, vous devrez reconfigurer intégralement le routeur.

Vous pouvez redémarrer le routeur s'il ne fonctionne plus correctement. Il devrait ensuite fonctionner à nouveau normalement.

→ Cliquez à cet effet sur Réinitialiser.

Le redémarrage du routeur dure une minute environ.

À noter :

Vous pouvez également redémarrer le routeur en l'éteignant puis en le rallumant.

Affichage de l'état du routeur

Dans les pages Statut, le programme affiche des informations sur la configuration et l'état de connexion du routeur. Vous pouvez appeler les pages d'état suivantes :

Info Equipement - Généralités	Affiche les paramètres de la configuration de base du routeur.
Etat Ligne ADSL	Affiche l’état actuel de la ligne ADSL.
Connexion Internet	Affiche la liaison Internet active.
Mesure du flux de données	Fournit des statistiques sur les données transmises par le routeur.
Table DHCP	Affiche la liste des appareils obtenant leur adresse IP du routeur.
Table des clients sans-fil	Affiche la liste de tous les clients sans fil qui sont actuellement connectés sur le routeur.
Table de routage	Affiche les paramètres courants du routage IP (voir également page 84).
Table ARP	Affiche la table de translation d’adresses courante (conversion de l’adresse physique en adresses IP).
Journal système	Affiche les informations des journaux sur toutes les activités sur le port DSL du routeur (voir ci-après).

Suivez la procédure indiquée ci-après pour afficher une page de Statut :

→ Sélectionnez l'option Statut sur la page d'accueil.
→ Sélectionnez dans la barre de navigation l'entrée comportant les informations requises.

Journal système

Le Gigaset SE515 DSL peut transmettre différentes informations sur les fichiers journaux et les afficher à la demande. Vous pouvez configurer les informations qui doivent être journalisées et celles que le journal système doit afficher.

→ Cliquez sur l'option Journal système du menu Statut.

Journal système

La boîte de dialogue Journal système permet de visualiser le journal système et de configurer les options du journal système.

Cliquez sur le bouton « Visualiser le journal système » pour afficher le journal système.

Cliquez sur le bouton « Configurer journal système » pour configurer les options du journal système.

→ Configurer le journal Système
→ Pour configurer le journal système, cliquez sur Configurer journal système.

Tâches d'administration et informations d'état

Configuration du journal système

Cette boîte de dialogue vous permet de configurer les paramètres du journal système. Tous les événements supérieurs ou égaux au niveau sélectionné sont consignés dans le journal ou affichés. Si le mode sélectionné est « Distant » ou « Les deux », les événements sont envoyés au port UDP spécifié du serveur de journal indiqué.

Sélectionnez les valeurs désirées et cliquez sur « Appliquer » pour configurer les options du journal système.

Journal : ● Activé ○ Désactivé Niveau du journal : attention Niveau d'affichage: erreur Mode: Local

→ Vous pouvez activer ou désactiver la fonction journal.
→ Sélectionnez le Niveau du journal choisi.

Le niveau de log indique quel type d'événement est enregistré dans le fichier journal. Vous pouvez choisir parmi différents types de niveau de log. Le niveau par défaut est « Information ».

→ Sélectionnez le Niveau d'affichage choisi.

Le niveau d'affichage détermine le type d'événement qui doit être affiché dans la vue journal système. De même que pour le niveau de log, il existe huit types de niveaux d'affichage. Le niveau par défaut est « Erreur ».

→ Sélectionnez le Mode souhaité.

La sélection du mode comporte les éléments Local, Distant et Les deux. Grâce à cela, vous pouvez déterminer quel serveur de log doit être utilisé pour la procédure de journalisation. Le serveur par défaut est Local. Si vous sélectionnez Distant ou Les deux, tous les événements sont envoyés sur le port UDP spécifié du serveur de log spécifié.

→ Cliquez sur le bouton Appliquer pour enregistrer les paramètres.

Afficher le journal système

→ Pour afficher le journal système, cliquez sur Visualiser les traces Système.

La page suivante s'affiche immédiatement pour référence.

Journal système

Rafraîchir

Fermer

Date / Heure	Facilité	Gravité	Message
2004/01/01 00:00:12	user	critique	klogd: eth0 Link UP.
2004/01/01 00:00:07	syslog	urgence	BCM96345 started: BusyBox v0.60.4 (2004.04.16-06:34+0000)

→ Cliquez sur Mettre à jour pour synchroniser les informations de journalisation dans le fichier journal.

Glossaire

Adaptateur réseau

L'adaptateur réseau est l'équipement chargé de réaliser la liaison d'un composant réseau à un réseau local. Il peut s'agir d'une liaison sans fil ou câblée. Exemple d'adaptateur réseau câblé : une carte réseau Ethernet. Les adaptateurs Gigaset PC Card 54 et Gigaset PCI Card 54 sont des adaptateurs réseau sans fil.

Un adaptateur réseau est identifié par une adresse unique, l' Adresse MAC.

Adresse IP

L'adresse IP représente l'adresse attribuée de manière unique dans l'ensemble du réseau à un composant réseau sur la base des protocoles TCP/IP (par exemple au sein d'un réseau local (LAN) ou sur Internet. L'adresse IP comporte quatre parties (nombre décimaux) séparées par un point (par exemple 192.168.1.1). L'adresse IP est formée par le numéro du réseau et celui de la machine. En fonction du Masque de sous-réseau, le numéro correspondant au réseau est formé d'une, de deux ou de trois parties, le reste étant réservé au numéro de la machine. L'adresse IP de l'ordinateur est identifiée à l'aide de la commande ipconfig.

Les adresses IP peuvent être attribuées manuellement (voir Adresse IP fixe) ou automatiquement (voir Adresse IP dynamique).

Sur Internet, on utilise habituellement des Nom de domaine à la place des adresses IP. L'association entre noms de domaine et adresses IP est assurée par le (DNS).

Le Gigaset SE515 DSL possède une Adresse IP privée et une Adresse IP publique.

Adresse IP dynamique

Une Adresse IP dynamique est automatiquement attribuée à un composant réseau à l'aide du protocole DHCP. De cette manière, l'adresse IP d'un composant réseau peut être modifiée lors de chaque connexion ou selon un intervalle défini.

Voir également : Adresse IP fixe

Adresse IP fixe

Une Adresse IP fixe est attribuée manuellement à un composant réseau lors de la configuration du réseau. Alors que l'Adresse IP dynamique est modifiée, une adresse IP fixe reste inchangée.

Adresse IP globale

Voir Adresse IP publique.

Adresse IP locale

Voir Adresse IP privée.

Adresse IP privée

L'Adresse IP privée est l'adresse d'un composant réseau au sein du réseau local (LAN). Elle peut être attribuée librement par le responsable du réseau. Les équipements réalisant une liaison réseau entre un réseau local et Internet, comme le Gigaset SE515 DSL, disposent d'une Adresse IP publique et d'une autre privée.

Glossaire

Adresse IP publique

L' Adresse IP correspond à l'adresse d'un composant réseau sur Internet. Elle est attribuée par le Fournisseur Internet. Les équipements réalisant une liaison réseau entre un réseau local et Internet, comme le Gigaset SE515 DSL, disposent d'une Adresse IP privée et d'une autre publique et d'une autre privée.

Adresse MAC

L'adresse MAC permet d'identifier de manière unique dans le monde un Adaptateur réseau. Elle comporte six parties (en nombres hexadécimaux), par exemple 00-90-96-34-00-1A. L'adresse MAC est attribuée par le fabricant de l'adaptateur réseau et ne peut être modifiée.

ADSL

La technique Asymmetric Digital Subscriber Line (ADSL) est une forme particulière de technique de transmission de données DSL.

Attaque DoS

déni de service

Une attaque DoS est une forme d'attaque de hacker particulière, qui vise les ordinateurs et réseaux connectés à Internet. L'objectif n'est pas tant de voler des données que de paralyser l'ordinateur ou le réseau de manière à épuiser toutes les ressources réseau. Une attaque de hacker typique peut consister pour l'ordinateur distant à annoncer qu'il fonctionne à la demande de l'ordinateur paralysé et qu'il reçoit les données qui vous sont destinées.

Broadcast

Une diffusion (broadcast) est un paquet de données qui n'est pas adressée à un destinataire particulier mais à tous les composants réseau d'un réseau. Le Gigaset SE515 DSL ne redirige pas les paquets broadcast ; ceux-ci restent toujours au sein du réseau local (LAN) qu'il gère.

BSSID

Basic Service Set ID

Le BSSID est chargé de distinguer de manière unique un réseau sans fil (WLAN) d'un autre. En Mode infrastructure, le BSSID est constitué par l'Adresse MAC du Point d'accès. Dans les réseaux sans fil, en Le mode ad-hoc, le BSSID est constitué par l'adresse MAC d'un utilisateur quelconque.

Chiffrement

Le chiffrement est destiné à assurer la protection des informations confidentielles contre les accès illicites. L'utilisation d'un système de chiffrement permet d'envoyer de manière sécurisée les paquets de données sur un réseau. Le Gigaset SE515 DSL utilise le chiffrement WEP afin d'assurer le transport sécurisé des données au sein d'un réseau sans-fil.

Client

Un client est une application demandant un service à un serveur. Ainsi, un client HTTP sur une machine d'un réseau local demande des données, c'est-à-dire des pages Web, d'un serveur http sur Internet. Il n'est pas rare que le composant réseau (par exemple l'ordinateur) sur lequel l'application client est exécutée soit également désigné comme étant un client.

Connexion automatique

La connexion automatique signifie que les applications telles que le navigateur Web, Messenger et la messagerie électronique établissent une connexion automatique à Internet lorsqu'ils sont démarrés. Cela peut occasionner des frais de connexion élevés si vous n'avez pas de connexion. Tarif forfaitaire Il est possible de désactiver cette fonction sur le Gigaset SE515 DSL afin de réduire les coûts.

DHCP

Dynamic Host Configuration Protocol

Le protocole DHCP règle l'attribution automatique d'Adresse IP à chacun des composants réseau. Il a été développé en raison de la lourdeur – tout particulièrement sur Internet – inhérente à l'attribution d'adresses IP, conséquence des changements constants occasionnés par le transfert des participants, leur départ ou par l'arrivée de nouveaux participants. Un serveur DHCP attribue automatiquement des Adresse IP dynamique à chacun des composants réseau connectés (Clients DHCP) à partir d'une Groupes d'adresses IP définie, permettant ainsi de réduire le travail de configuration. Il est possible, par ailleurs d'utiliser plus efficacement les domaines de travail : comme tous les participants ne sont pas actifs en même temps au sein du réseau, il est possible – en fonction des besoins – d'attribuer la même adresse IP à différents composants réseau successivement.

Le Gigaset SE515 dsl comprend un serveur DHCP et peut ainsi attribuer aux ordinateurs du réseau local des adresses IP automatiques. Vous pouvez également décider que l'adresse IP de certains ordinateurs ne sera jamais modifiée.

DMZ

Zone démilitarisée

La DMZ désigne une zone au sein d'un réseau, qui se trouve à l'extérieur du Pare-feu. Une zone DMZ est créée juste entre un réseau à protéger (par exemple un LAN) et un réseau non sûr (par exemple le Internet). Une zone DMZ s'avère utile lorsque vous voulez proposer sur Internet des services Serveur qu'il n'est pas possible, pour des raisons de sécurité, d'exécuter à l'intérieur du pare-feu ou lorsque les applications Internet situées derrière un pare-feu ne fonctionnent pas correctement. Une zone DMZ autorise un accès illimité depuis Internet pour un composant réseau ou quelques-uns, tandis que les autres composants réseau restent en sécurité derrière le pare-feu.

Glossaire

DNS

Domain Name System

Le service DNS permet l'attribution d'adresses IP à des machines ou à des Nom de domaine, plus aisément mémorisables. Pour chaque LAN avec une liaison Internet-, un serveur DNS doit gérer ces informations. Dès qu'une page Internet est sélectionnée, le navigateur récupère du serveur DNS l'adresse IP correspondante afin d'établir la connexion.

Dans le réseau Internet, l'attribution de noms de domaines à des adresses IP est réalisée dans un système distribué et hiérarchique. Un ordinateur local ne connaît que l'adresse du serveur de noms local. À son tour, celui-ci connaît toutes les adresses des machines au sein du réseau local ainsi que les serveurs de noms situés au niveau supérieur, qui connaissent à leur tour les serveurs de noms situés au niveau supérieur.

DSL

Le DSL est une technique de transmission de données permettant de bénéficier d'un accès Internet à 1,5 Mbps en utilisant les câbles téléphoniques classiques. Une connexion DSL est proposée par un Fournisseur Internet. Il est nécessaire pour cela d'utiliser un modem DSL.

Duplex intégral

Mode de transmission de données permettant une émission et une réception simultanées.

Voir également : Semi-duplex

Durée de vie

Définit la durée pendant laquelle les ordinateurs conservent, sans la modifier, l'Adresse IP dynamique qui leur a été attribuée par le serveur DHCP.

DynDNS

Dynamic DNS

L'attribution de Nom de domaine et d' Adresse IP est réalisée par le service DNS (Domain Name Service (Adresse IP). Dans le cas d'une Adresse IP dynamique, ce service est complété par le service DNS dynamique (DynDNS). Il permet d'utiliser un composant réseau avec une adresse IP dynamique comme Serveur sur Internet. Le service DynDNS permet d'adresser un service sur sous le même nom de domaine, indépendamment de l'adresse IP courante.

Ethernet

La technologie Ethernet est une technologie réseau pour les réseaux locaux (LAN), qui a été définie comme standard IEEE 802.3 par le IEEE. Ethernet utilise pour le transfert des données un câble de bande de base d'un débit de 10 ou de 100 Mbps.

FAI

Fournisseur Internet

Fournisseur Internet

Un fournisseur Internet permet d'accéder à Internet contre le versement d'une taxe.

Gestion à distance

La gestion à distance désigne la possibilité d'administrer un réseau à partir d'un composant réseau situé à l'extérieur du réseau local (LAN).

Groupes d'adresses IP

Le groupe d'adresses IP du Gigaset SE515 dsl définit une plage d'Adresse IP utilisables par le Serveur DHCP du routeur afin d'attribuer les Adresse IP dynamique.

Hub

Au sein d'un réseau à topologie en étoile, un hub relie plusieurs composants réseau en redirigeant toutes les données qu'il reçoit vers tous les autres composants réseau.

Voir également Switch, Pont, Routeur, Passerelle

IEEE

L'IEEE est un organisme international chargé de fixer les normes dans le domaine des réseaux, en particulier pour la standardisation des technologies LAN, des protocoles de transmission, des vitesses de transmission de données et du câblage.

IEEE 802.11

IEEE 802.11 est une norme pour les réseaux radio-électriques dans la bande dans 2.4-GHz-Band. Les équipements terminaux peuvent être reliés en mode Mode infrastructure à une station de base (Point d'accès) ou bien établir des connexions spontanées les uns avec les autres (Le mode ad-hoc).

IGMP

Internet Group Management Protocol

Le protocole IGMP est un Protocole Internet permettant à un ordinateur sur Internet d'annoncer à des routeurs voisins son appartenance à un groupe multicast. Dans le multicasting, un ordinateur sur Internet peut envoyer des contenus à plusieurs autres ordinateurs ayant manifesté leur intérêt pour le contenu de l'ordinateur initial. Le multicasting peut par exemple être utilisé pour les programmes multimédias pour la diffusion en streaming de médias à destination des utilisateurs s'étant inscrits auprès d'un groupe multicast.

Internet

Internet est un réseau étendu (WAN), auquel sont interconnectées à l'échelle globale plusieurs millions de personnes. Concernant l'échange de données, un grand nombre de Protocolees sont définis, regroupés sous l'étiquette TCP/IP. Tous les utilisateurs connectés à Internet sont identifiables par une Adresse IP. Les serveurs sont adressés par le biais de leur Nom de domaine (par exemple siemens.com). L'attribution de noms de domaine et d'adresses IP intervient à partir du service de nom de domaine (DNS).

Les principaux services Internet sont les suivants :

♦ le courrier électronique (E-mail),
◆ le World Wide Web (Web),
♦ le transfert de fichier (FTP),
- les forums de discussion (Usenet /Newsgroup).

Glossaire

IP

Protocole Internet

Le Protocole IP appartient aux protocoles TCP/IP. Il est chargé de l'adressage des utilisateurs participant à un réseau à l'aide d'une Adresse IP et il transmet les données de leur émetteur vers le destinataire. Il détermine la voie choisie pour l'acheminement des paquets de données entre l'émetteur et le destinataire au sein d'un réseau complexe (routage).

IPoA

IP sur ATM

Itinérance

La fonction d'itinérance augmente la portée d'un réseau sans fil en utilisant plusieurs Point d'accès utilisant le même SSID et le même canal radio et reliés entre eux par Ethernet. Les ordinateurs du réseau peuvent changer de manière dynamique d'un point d'accès à l'autre sans qu'une liaison radio existante soit perdue.

LAN

Réseau local

Un réseau local constitue une combinaison de composants réseau destinés à échanger des données et à partager des ressources. L'extension géographique se limite à un secteur donné (un terrain). En règle générale, l'utilisateur se confond avec l'exploitant. Un réseau local peut être relié à d'autres réseaux locaux ou à un réseau étendu (WAN) comme le réseau Internet.

Le Gigaset SE515 dsl permet de mettre au point un réseau Ethernet local câblé ou encore un réseau sans fil respectant le standard IEEE 802.11g.

Le mode ad-hoc

Le mode ad-hoc constitue un mode de fonctionnement des réseaux locaux sans fil (WLAN), dans lequel les composants réseau établissent un réseau spontané sans Point d'accès comme par exemple pour plusieurs ordinateurs portables lors d'une conférence. Tous les composants réseau sont placés sur un pied d'égalité. Ils doivent être équipés d'un Adaptateur réseau sans fil.

Masque de sous-réseau

Le masque de sous-réseau détermine combien de parties de l'Adresse IP d'un réseau représentent le numéro du réseau et combien de parties représentent le numéro de la machine.

Le masque de sous-réseau au sein d'un réseau géré par le Gigaset SE515 DSL est toujours 255.255.255.0. En d'autres termes, les trois premières parties de l'adresse IP forment le numéro du réseau et seule la dernière partir peut être utilisée pour l'attribution de numéros de machines. Les trois premières parties de l'adresse IP de l'ensemble des composants réseau sont donc toujours identiques.

Mbps

Million Bits per Second

Indication de la vitesse de transfert dans un réseau.

MER

Le mode infrastructure constitue un mode opératoire des réseaux locaux sans fil (WLAN), dans lequel un Point d'accès règle la circulation des données. Les composants réseau peuvent se connecter directement les uns aux autres, de la même manière que dans le mode Le mode ad-hoc.

MRU

La MRU définit la longueur maximale des données utiles dans un paquet de données.

MTU

La MTU définit la longueur maximale d'un paquet de données susceptible d'être transporté en une fois sur Internet.

NAT

Traduction d'adresses réseau

Le NAT est une méthode permettant de traduire une adresse IP (généralement une Adresse IP privée) au sein d'un réseau vers une ou plusieurs Adresse IP publique sur Internet. Le NAT permet à plusieurs composants réseau dans un LAN de partager l'adresse IP publique d'un routeur afin d'accéder à Internet. Les composants réseau du réseau local son masqués derrière l'adresse IP du routeur enregistrée sur Internet. Grâce à cette fonction de sécurité, la fonctionnalité de NAT est fréquemment intégrée au Pare-feu d'un réseau. Pour permettre aux services d'un ordinateur du réseau local de rester accessibles sur Internet malgré le NAT, il est possible de configurer le Gigaset SE515 DSL comme un Serveur virtuel.

Nom de domaine

Le nom de domaine représente le nom d'un ou de plusieurs serveurs Web sur Internet. Il est récupéré à partir du service DNS pour former l'Adresse IP correspondante.

Pare-feu

L'intérêt d'un pare-feu et de permettre aux responsables d'un réseau de protéger ce dernier contre les accès externes non autorisés. Il s'agit d'une série de mesures et de techniques logicielles et matérielles chargées de contrôler le flux de données entre un réseau privé à protéger et un réseau non protégé tel qu' Internet.

Voir également : NAT

Passerelle

Une passerelle est un équipement permettant de relier des réseaux basés sur des architectures (adressage, protocoles, etc.) complètement différentes. Bien que cela ne soit pas tout à fait correct, ce terme est souvent utilisé comme un synonyme de Routeur.

Glossaire

Point d'accès

Un point d'accès, tel que le Gigaset SE515 dsl, est le centre d'un réseau local sans fil (WLAN). Il assure la connexion des composants réseau reliés par une liaison radio et règle le trafic des données au sein du réseau sans fil. Le point d'accès constitue par ailleurs l'interface avec les autres réseaux par exemple avec un réseau local Ethernet existant ou par l'intermédiaire d'un modem vers Internet. Le mode de fonctionnement des réseaux sans fil dotés d'un point d'accès est connu sous le nom de Mode infrastructure.

Pont

Un pont (bridge) relie plusieurs segments d'un réseau afin de former un réseau complet, par exemple un réseau TCP/IP. Les segments en question peuvent avoir différentes propriétés physiques, telles que différents câblages, comme pour les réseaux Ethernet et sans fil. En reliant plusieurs segments de réseau par le biais de bridges, il est possible d'étendre les réseaux locaux de manière quasiment illimitée.

Voir également : Switch, Hub, Routeur, Passerelle

Port

L'échange de données entre deux applications dans un réseau emprunte un port. Le numéro de port adresse une application au sein d'un composant réseau. La combinaison Adresse IP/numéro de port identifie de manière unique l'émetteur ou le destinataire d'un paquet de données au sein d'un réseau. Un certain nombre d'applications (par exemple les services Internet HTTP ou FTP) utilisent des numéros de ports fixes, tandis que d'autres se font attribuer lors de chaque accès un numéro de port disponible.

PPPoA

Point-to-Point Protocol over ATM = Protocole point à point sur ATM

Protocole Le protocole PPPoA est un Internet chargé d'assurer la liaison de composants réseau au sein d'un réseau local Ethernet avec par l'intermédiaire d'un réseau ATM.

PPPoE

Point-to-Point Protocol over = Protocole point à point sur Ethernet

Le protocole PPPoE est un Protocole chargé d'assurer la liaison de composants réseau au sein d'un réseau local Ethernet avec Internet par l'intermédiaire d'un modem.

Protocole

Un protocole décrit les conventions choisies pour permettre de communiquer au sein d'un réseau. Il comporte des règles définissant l'établissement, la gestion et la désactivation d'une connexion, en passant par les formats de données, les durées et la gestion d'erreurs éventuelles. La communication entre deux applications fait appel à différents protocoles situés sur différentes couches, tels que les protocoles TCP/IP sur Internet.

Proxy HTTP

Un proxy HTTP est un Serveur, utilisé pour traiter le trafic Internet empruntant des composants réseau. Toutes les requêtes sont dirigées à travers le proxy.

PVC

Permanent Virtual Circuit

Un circuit virtuel permanent (Permanent Virtual Circuit) est une liaison logique dans un réseau ATM.

Réseau

Un réseau est formé par un ensemble d'équipements reliés par différents câbles ou liaisons radio et partageant des ressources telles que des données et des périphériques. On distingue principalement entre les réseaux locaux (LAN) et les réseaux étendus (WAN).

Réseau radioélectrique

Voir WLAN.

Routeur

Un routeur redirige les paquets de données provenant d'un réseau local (LAN) vers un autre réseau, en choisissant la route la plus rapide. Un routeur permet de relier plusieurs réseaux s'appuyant sur différentes technologies réseau. Ainsi, il relie un réseau local à Ethernet ou une technologie WLAN à Internet.

Voir également : Pont, Switch, Hub, Passerelle

Semi-duplex

Mode de fonctionnement lors de la transmission de données Il n'est possible de recevoir ou d'émettre qu'une page de données en même temps.

Voir également : Duplex intégral

Serveur

Un serveur propose un service à d'autres composants réseau (Clients). Le terme de serveur désigne fréquemment une machine ou un ordinateur. Toutefois, il ne peut y avoir qu'une seule application proposant un service donné tel qu'un service DNS ou un service Web.

Serveur DHCP

Voir DHCP.

Serveur DNS

Voir DNS

Serveur virtuel

Un Serveur virtuel offre un service sur Internet qui ne s'exécute pas sur la machine locale mais sur un autre composant réseau. Le Gigaset SE515 DSL peut être configuré pour faire office de serveur virtuel. Il redirige alors les requêtes externes sur un service, en utilisant la Transmission de port, directement sur un Port approprié du composant réseau concerné, au sein du réseau local.

Glossaire

SMTP

Simple Mail Transfer Protocol

Le Protocole SMTP TCP/IP appartient à la famille de protocole. Il gère l'échange de courriers électroniques sur Internet. Votre Fournisseur Internet propose pour cela un serveur SMTP.

SNMP

Simple Network Management Protocol

Le Protocole SMTP appartient à la famille de protocole TCP/IP. Il fournit un moyen simple d'administration réseau basé sur une base d'informations commune pour les données d'administration et les messages d'administration réseau (les traps) et signalant dans un réseau sous surveillance la survenue d'événements (par exemple un message d'alerte ou la notification en cas de changements de configuration).

Sous-réseau

Un sous-réseau subdivise un réseau en plusieurs sous-réseaux partiels plus petits.

SSID

Service Set Identifier

Le SSID identifie les stations d'un réseau sans fil (WLAN). Tous les composants réseau sans fil possédant le même SSID forment un réseau commun. Le SSID peut être choisi librement.

Switch

De manière analogue au Hub, un switch est un élément de liaison entre différents segments du réseau ou entre différents composants réseau. À la différence du hub, le switch dispose de sa propre logique, ce qui lui permet de rediriger les paquets uniquement vers le sous-réseau ou le composant réseau auquel le paquet est destiné.

Voir également : Pont, Hub, Routeur, Passerelle

Tarif forfaitaire

Le tarif forfaitaire constitue un mode de calcul particulier pour une connexion Internet. Le Fournisseur Internet perçoit dans ce cadre un forfait mensuel, indépendamment de la durée des connexions et de leur nombre.

TCP

Transmission Control Protocol

Le Protocole TCP appartient à la famille de protocole TCP/IP. Le protocole TCP assure le transport de données entre deux utilisateurs (applications). Le protocole TCP est un protocole de communication sécurisé, dans lequel les données sont transmises à l'aide d'une liaison qui est établie, surveillée puis désactivée.

Voir également : UDP

TCP/IP

Famille de Protocole servant de base au réseau Internet. Le protocole IP constitue la base de toute liaison poste à poste. Le protocole TCP propose aux applications une liaison fiable prenant la forme d'un flux de données continu. Le TCP/IP constitue la base sur laquelle les services tels que WWW, messagerie et de nouvelles fonctionnent. Il existe par ailleurs d'autres protocoles.

Transmission de port

Dans la transmission de port, le Gigaset SE515 dsl redirige les paquets de données reçus d'Internet, et adressés à un Port donné, vers le port correspondant du composant réseau concerné. Cela permet aux serveurs du réseau local de proposer des services sur Internet sans qu'il soit nécessaire de leur attribuer une Adresse IP publique.

Voir également : Serveur virtuel

UDP

User Datagram Protocol

Le protocole UDP est un Protocole appartenant à la famille de protocoles TCP/IP, et permettant d'assurer le transport des données entre deux utilisateurs (applications). À la différence du protocole TCP, le protocole UDP est un protocole non sécurisé. Le protocole UDP ne crée pas de connexion fixe. Les paquets de données, les datagrammes, sont envoyés en mode Broadcast. Le destinataire est seul responsable de la réception des données. Quant à l'émetteur, il ne reçoit aucune notification.

UPnP

La technologie UpnP a été conçue afin d'assurer la mise en réseau spontanée des équipements domestiques et de bureau. Les équipements prenant en charge la technologie UPnP se configurent de manière automatique lorsqu'ils sont reliés à un réseau. Ils proposent de manière automatique également leurs propres services ou utilisent les services d'autres équipements au sein du réseau.

URL

Universal Resource Locator

Adresse définie de manière unique sur Internet.

VCI

Virtual Channel Identifier

Partie d'une adresse dans un réseau ATM.

VPI

Virtual Path Identifier

Partie d'une adresse dans un réseau ATM.

Glossaire

WAN

Wide Area Network

Un WAN est un réseau étendu sans restriction géographique, tel que le réseau Internet. Un réseau étendu est exploité par un ou plusieurs fournisseurs faisant bénéficier de l'accès à des utilisateurs privés. L'accès à Internet est proposé par un Fournisseur Internet.

WEP

Le WEP est un protocole sécurisé défini dans le standard IEEE 802.11. Il est destiné à protéger les communications radio-électriques au sein d'un WLAN contre les accès non autorisés, à l'aide de techniques de Chiffrement des données transmises.

WLAN

Wireless LAN

Les réseaux sans fil (également appelés réseaux radio-électriques ou réseaux sans fil) permettent aux composants réseau de communiquer avec un réseau en utilisant les fréquences radio-électriques comme moyen de transport. Le réseau local sans fil peut être connecté à un réseau local câblé existant dont il forme ainsi une extension, ou bien former la base d'un nouveau réseau. La cellule radio-électrique constitue la brique de base d'un réseau sans fil. Il s'agit de la zone à l'intérieur de laquelle la communication sans fil a lieu. Un réseau WLAN peut fonctionner en Le mode ad-hoc ou en Mode infrastructure.

Le WLAN est actuellement spécifié par le standard IEEE 802.11. Le Gigaset SE515 dsl correspond au standard 802.11g.

Annexe

Dépannage

Ce chapitre décrit les problèmes fréquemment rencontrés et des propositions de solutions. Le Gigaset SE515 dsl est facile à contrôler grâce aux voyants dont il est équipé. Ils permettent d'identifier rapidement les problèmes. Si vous ne pouvez pas résoudre les problèmes de connexions à l'aide des diodes, reportez-vous aux autres sections du tableau ci-dessous.

Symptôme	Cause possible et dépannage
Le voyant d'alimentation ne s'allume pas.	Aucune alimentation électrique.→ Vérifiez que le bloc-secteur est raccordé au Gigaset SE515 DSL et à une prise électrique.→ Contrôlez si l'appreil est branché.→ Contrôlez si la prise de courant et le bloc-secteur fonctionnent correctement. Si le bloc-secteur est défectueux, prenez contact avec le S.A.V. (voir p. 6).
Le voyant LAN d'un périphérique connecté ne s'allume pas.	Aucune liaison avec le réseau local→ Vérifiez que l'appareil raccordé est bien sous tension.→ Contrôlez si le câble Ethernet est branché.→ Contrôlez si le type de câble utilisé est correct (CAT 3, 4 ou 5) et si la longueur du câble ne dépasse pas la longueur admissible (100 m).→ Contrôlez l'état de la carte réseau de l'appareil et des câbles de liaison. Remplacez le cas échéant la carte réseau ou le câble défectueux.→ Vérifiez dans le Gestionnaire de périphériques de Windows (Poste de travail – Propriétés) si la carte réseau est en état de fonctionner. Si le nom du périphérique est précédé d'une croix rouge ou d'un point d'interrogation, le pilote n'est peut-être pas installé ou des ressources sont en conflit. Respectez les instructions de Windows pour résoudre le problème.
Le voyant DSL clignote.	→ Attendez que le modem DSL intégré ait terminé la phase de synchronisation. Ce traitement peut durer jusqu'à 10 minutes.
Le voyant DSL n'est pas allumé après la synchronison.	→ Contrôlez le cordon de liaison DSL. Vérifiez si le câble de liaison DSL est correctement raccordé au port DSL et au filtre ADSL.

Annexe

Symptôme	Cause possible et dépannage
Impossible d’établir une connexion Internet.	→ Vérifiez si l’option Connexion à la demande est désactivée. Dans ce cas, aucun programme ne peut établir automatiquement la connexion Internet.→ Sélectionnez Connexion à la demande. Pour les connexions facturées à la durée, cette configuration peut entraîner des frais de communication plus élevés.→ Si vous avez activé l’option Connexion à la demande, la connexion a été interrompue manuellement.- Rétablissez manuellement la connexion en cliquant sur le bouton Connecter ou- Relancez le routeur.Dans ces deux cas, l’option Connexion à la demande reste activée.
Aucune communication entre un appareil sans fil raccordé et le Gigaset SE515 dsl.	L’adaptateur réseau sans fil n’utilise pas le bon SSID.→ Changez le SSID de l’adaptateur réseau.Le cryptage WEP est activé sur le Gigaset SE515 dsl mais pas sur l’adaptateur réseau sans fil ou bien ce dernier n’utilise pas le bon code WEP.→ Activez sur l’adaptateur réseau le cryptage WEP en utilisant le bon code.Si vous ne connaissez pas la clé utilisée par le routeur, vous devez le réinitialiser (voir p. 17).Avertissement : Attention cependant : tous les paramètres sont réinitialisés avec les réglages usine.La protection WEP est activée sur le Gigaset SE515 dsl, mais pas sur l’adaptateur réseau sans fil de l’ordinateur correspondant.→ Installez et configurez la protection WPA sur l’ordinateur.
Un PC du réseau LAN n'arrive pas à atteindre le Gigaset SE515 dsl ou d'autres PC à l'aide de la commande ping.	→ Assurez-vous que le protocole TCP/IP est installé sur tous les PC du réseau local et configuré correctement.→ Contrôlez si les adresses IP sont configurées correctement. Dans la plupart des cas, vous pouvez utiliser la fonction DHCP du Gigaset SE515 dsl pour attribuer de manière dynamique les adresses aux PC du LAN. Dans ce cas, spécifiez obligatoirement dans les paramètres TCP/IP de la configuration réseau de tous les PC que l'adresse IP est attribuée automatiquement.Si vous configurez manuellement les adresses IP sur le réseau LAN, veillez à utiliser le masque de sous-réseau 255.255.255.x. Ceci signifie que les trois premiers blocs de chiffres de l'adresse IP des PC et du routeur doivent être identiques. Le routeur doit en outre être configuré en tant que serveur DNS et que routeur par défaut.
Aucune liaison avec l'interface de configuration du routeur	→ Contrôlez avec la commande ping s'il est possible d'établir une liaison réseau avec le Gigaset SE515 dsl.→ Contrôlez le câble réseau entre le PC utilisé pour commander le routeur et le Gigaset SE515 dsl.→ Si le PC utilisé pour commander le routeur se trouve dans le réseau local du routeur, assurez-vous que la gestion des adresses IP est correcte (voir ci-dessus).→ Si le PC utilisé pour commander le retour ne se trouve pas dans le réseau local du routeur, il doit posséder une autorisation de gestion à distance.
Mot de passe oublié ou perdu	→ Réinitialisez le routeur (voir p. 17).Avertissement : Attention cependant : tous les paramètres sont réinitialisés avec les réglages usine.
Impossible d'accéder à une ressource (lecteur ou imprimante) d'un autre PC	→ Vérifiez que le protocole TCP/IP est installé et configuré sur tous les PC du réseau local et que les PC soient tous dans le même groupe de travail.→ Contrôlez sur le PC concerné si la ressource en question est partagée et si vous possédez les droits d'accès nécessaires.→ Pour imprimer : contrôlez que l'imprimante est configurée en tant qu'imprimante réseau.

Annexe

Spécifications

Interfaces
1 interface DSL	RJ11, spécification AnnexA
4 interfaces LAN	10Base-T/100Base-TX, Autosensing RJ45
Caractéristiques radio
Plage de fréquence	plage de 2400 à 2484 GHz ISM (soumise aux réglementations locales)
Spreading	Direct Sequence Spread Spectrum (DSSS)
Modulation	CCK, OFDM
Nombre de canaux	IEEE 802.11b : 13 (Europe, ETSI)IEEE 802.11g : 13 (Europe, ETSI)
Débit de transmission	IEEE 802.11b : 1, 2, 5.5, 11 MbpsIEEE 802.11g : 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54 Mbps
Environnement de fonctionnement
Température	Température de fonctionnement de 0 à 45 °CTempérature de stockage entre – 10 et 70 °C
Taux d’humidité relative	% à 80 % (non condensé)
Diodes (vertes)	Secteur (alimentation)TESTWLAN (activité, sans fil)DSL (synchronisation, training, fonctionnement)LAN1... LAN4 (connexion aux ordinateurs, câblée)
Respect des conditions et des consignes de sécurité	CE, EN60950
Logiciel	Interface de configuration accessible depuis un navigateurModes routeur et pontNAT, PPoE, PPoA, Static IPServeur et client DHCPNAT, serveur virtuel, DMZDynDNSConfiguration de sécuritéPare-feu, protection contre les attaques de hackersFiltrage d'adresses MACFiltrage par URL, blocage de domaineBlocage DoS, SPIJournalisationChiffrement WEPChiffrement WPA802.1x

Service Clients

Vous pouvez consulter notre site Internet à l'adresse suivante :

www.siemens-mobile.com/customercare

Pour connaître les conditions de garantie et pour plus d'informations, reportez-vous au manuel d'utilisation détaillé et au document « Cas d'application pratiques et exemples de configuration » disponibles sur le CD fourni avec le produit.

Vous trouverez des conseils personnalisés sur nos produits en contactant notre ligne d'assistance Premium :

Assistance Premium 08 99 70 01 85

pour la France (1,35 EuroTTC/Appel puis 0,34 EuroTTC/Minute)

Des collaborateurs de Siemens qualifiés vous y fourniront des informations produits et des conseils d'installation éclairés.

En cas de dysfonctionnement, vous pouvez contacter le Service Clients Siemens :

France 01 56 38 42 00

Le service clients Siemens traite principalement les cas de dysfonctionnements. Pour les questions concernant l'utilisation, adressez-vous en priorité à votre revendeur après avoir consulté le manuel d'utilisation (et le chapitre « Dépannage ») disponible sur le CD-Rom fourni. Pour les questions concernant votre connexion ou l'accès internet, adressez-vous en priorité à votre fournisseur d'accès (FAI) ou à votre opérateur de ligne.

Annexe

Certificat de garantie France

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur final ayant procédé à l'acquisition de ce Produit Siemens (ci-après le Client). Pour la France, la présente garantie ne limite en rien, ni ne supprime, les droits du Client issus des articles 1641 et suivants du Code Civil Français relatifs à la garantie légale des vices cachés.

Si ce Produit Siemens et ses composants présentent des vices de fabrication et/ou de matière dans les 24 mois suivant son achat neuf, Siemens procédera à sa réparation ou le remplacera gratuitement et de sa propre initiative par un modèle identique ou par un modèle équivalent correspondant à l'état actuel de la technique. La présente garantie n'est valable que pendant une période de 6 mois à compter de sa date d'achat neuf pour les pièces et éléments de ce Produit Siemens qui sont soumis à l'usure (par ex. batteries, claviers et boîtiers).
La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, ou en cas de dommage manifestement provoqué par une manipulation ou une utilisation inadéquate.
La présente garantie ne s'applique pas aux éléments et données fournis par le vendeur du Produit Siemens, ou installés par le Client lui-même (par ex. l'installation, la configuration, le téléchargement de logiciels, l'enregistrement de données). Sont également exclus de la présente garantie le manuel d'utilisation ainsi que tout logiciel fourni séparément sur un autre support de données, ainsi que les Produits Siemens dotés d'éléments ou d'accessoires non homologués par Siemens, les Produits dont les dommages sont causés volontairement ou par négligence (bris, casses, humidité, température inadéquate, oxydation, infiltration de liquide, surtension électrique, incendie, ou tout autre cas de force majeure), les Produits Siemens présentant des traces d'ouverture (ou de réparation et/ou modifications effectuées par un tiers non agréé par Siemens), et les Produits envoyés en port dû à Siemens ou à son centre agréé.

La facture ou le ticket de caisse comportant la date d'achat par le Client sert de preuve de garantie. Une copie de ce document justifiant de la date de départ de la garantie est à fournir pour toute mise en œuvre de la présente garantie. Un justificatif d'achat doit au moins comporter le nom et le logo de l'enseigne, la date d'achat, le modèle concerné et le prix. Le Client doit faire valoir ses droits à garantie dans les deux mois de la découverte du vice du téléphone, sauf disposition impérative contraire.

- Le présent Produit Siemens ou ses composants échangés et renvoyés à Siemens ou son prestataire deviennent propriété de Siemens.

La présente garantie s'applique uniquement aux Produits Siemens neufs achetés au sein de l'Union Européenne. Elle est délivrée par Siemens SAS, 9, rue du Docteur Finot, F- 93200 SAINT-DENIS pour les téléphones achetés en France.

Annexe

La présente garantie représente l'unique recours du Client à l'encontre de Siemens pour la réparation des vices affectant le Produit Siemens. Siemens exclut donc toute autre responsabilité au titre des dommages matériels et immatériels directs ou indirects, et notamment la réparation de tout préjudice financier découlant d'une perte de bénéfice ou d'exploitation, ainsi que des pertes de données. En aucun cas Siemens n'est responsable des dommages survenus aux biens du Client sur lesquels est connecté, relié ou intégré le Produit Siemens, sauf disposition impérative contraire.
De même, la responsabilité de Siemens ne peut être mise en cause pour les dommages survenus aux logiciels intégrés dans le Produit Siemens par le Client ou tout tiers à l'exception de Siemens.
La mise en jeu de la présente garantie, et l'échange ou la réparation concernant le Produit Siemens ne font pas naître une nouvelle période de garantie, qui demeure en tout état de cause la durée initiale, sauf disposition impérative contraire.
Siemens se réserve le droit de facturer au client les frais découlant du remplacement ou de la réparation du Produit Siemens lorsque le défaut du Produit Siemens n'est pas couvert par la garantie. De même Siemens pourra facturer au Client les frais découlant de ses interventions sur un Produit Siemens remis par le Client et en bon état de fonctionnement.

Pour faire usage de la présente garantie, veuillez contacter en priorité votre revendeur, ou bien le service téléphonique de Siemens dont vous trouverez le numéro dans le manuel d'utilisation ci-joint.

Index

Index

Numerique

802.1x....69

A

Accès au réseau local autoriser .... 70 bloquer .... 70

Accès Internet 7

Adaptateur réseau....105 Ethernet....9 sans fil....9

Adaptateur WLAN 9

Adresse IP .... 79, 105 adresse IP fixe .... 81 attribution automatique.... 23, 79 dynamique.... 23, 90, 105 fixe .... 105 privé .... 105 public.... 87, 106 routeur.... 50 zone d'adresses .... 79

Adresse IP dynamique ..... 23, 105 Adresse IP globale, voir adresse IP publique

Adresse IP locale, voir adresse IP privée

Adresse IP privée ..... 105

Adresse IP publique ..... 106

Adresse IP statique.... 105

Adresse MAC ..... 72, 88, 90, 106

Affichage de l'état de fonctionnement.... 16

Antenne 18

Applications multimédia ..... 94

Architecture de sécurité, WEP ..... 66

Assistant d'installation....52, 55 résumé....60 sauvegarde....73

Attaque de hackers ..... 13, 106

Attaque par DoS 106

B

Barre de navigation ..... 53

Barre de titre .... 52

Bloc-secteur port .... 17

Boutons assistant d'installation....54 installation avancée....54 réinitialiser....18

Catégorie de service....56

Cellule radio-électrique ..... 116 Chiffrement ..... 66, 77, 106

Chiffrement des données....66

Chiffrement sur 128 bits ..... 67 Chiffrement sur 64 bit ..... 66

Chiffrement WEP .... 66, 77 128 bits .... 67 64 bits .... 67

Chiffrement WPA régler .... 67

Clé ASCII 67

Clé hexadécimale....67

Clé sur 128 bits ..... 66, 77

Clé sur 64 bits ..... 66, 77 Client..... 107 pour les réseaux Microsoft ..... 24

Commande exit....48 ipconfig /all....72, 88, 90 ipconfig /release....48 ipconfig /renew....48 ping....49

Commande exit 48

Comparer les paramètres TCP/IP avec le routeur Windows 2000 .... 48 Windows 98 .... 31 Windows XP .... 40

Index

Configuration avancée. 52

Configuration de l'installation ... 52, 55

Configuration de sécurité ..... 52

Configuration DNS Windows 2000....46

Windows 98....29

Windows XP 38

Configuration du client réseau (Windows 98)....25

Configuration requise ..... 15

Configuration réseau.... 23 Windows 2000.... 41

Windows 98....24

Windows XP.... 33

Connexion contrôle d'accès au routeur ..... 49

informations statistiques ..... 49

Connexion au réseau local connecter.... 21

liaison par câble ..... 21

liaison sans fil. 20

Connexion automatique ..... 107

Connexion DSL 18

Connexion Internet .... 55 configurer .... 55

connexion 51

contrôle de la configuration ..... 83

déconnexion automatique . 58, 60, 97

déconnexion manuelle.... 95

etablissement manuel ..... 95

par PPPoA.... 57

par PPPoE.... 57

Protocole 56

sur IP 59

sur MER 59

type d'encapsulation ..... 56

Connexion LAN ..... 17 vitesse de transfert..... 21

Connexion WAN .... 18 avec PPPoE.... 59

Consignes de sécurité ..... 6

Contenu de l'emballage.... 15

Contrôle d'accès .... 78 réseau local .... 78

Contrôle d'accès MAC .... 70 activer .... 71

CP

adresse IP 23

configuration d'un ordinateur comme client pour les réseaux Microsoft . 24

définition du nom (Windows 2000) ..... 42

définition du nom (Windows 98) .. 25

définition du nom (Windows XP)....35

paramètres réseau ..... 23

Création d'une disquette d'installation (Windows XP) ..... 35

D

Débit de transmission....77

Définir le fuseau horaire....98

Définition du groupe de travail Windows 2000 .... 42

Windows 98 ..... 25

Windows XP 35

Définition du nom de l'ordinateur Windows 2000 .... 42

Windows 98 25

Windows XP 35

Désactiver le proxy HTTP Windows 2000 .... 47

Windows 98 .... 31

Windows XP 39

DHCP 23,107

DHCP-Service, voir DHCP

Digital Subscriber Line, voir DSL

Diodes 16

DMZ....13,89,107

DNS 108

Domain Name Service, voir DNS

Données de configuration restauration .... 101

sauvegarde....101

DSL 108

Duplex intégral.... 108

Durée de vie....82, 108

Dynamic Host Configuration Protocol, voir DHCP

DynDNS 90, 108

DynDNS.org 90

E

Eléments de contrôle ..... 52

Espace de travail .... 53

Index

État du routeur ..... 51, 103

Étendre la portée.... 8

vitesse de transfert.... 12

Ethernet 10 Mbps ..... 21

Ethernet 100 Mbps ..... 21

F

Face arrière ..... 17

Face avant.... 16

FAI, voir fournisseur Internet

Fast Ethernet.... 21

Fichier de configuration..... 101

Filtrage de paquets IP ..... 92

Filtre

pour les services Internet ..... 92

Filtre ADSL

raccordement.... 19

Filtre IP 92

Filtre URL.... 93

Fonction réinitialisation ..... 18

Fonctionnalités .... 12

Fonctions de sécurité..... 13

Fournisseur....108

Fournisseur Internet 9

fournisseur Internet.... 108

G

Garantie 122

Gestion à distance.... 99, 109

Groupe d'adresses IP ..... 109

H

Hub.... 109

|

IEEE.... 109

Installation 14

Installation avancée

fonctionnalités....74

Installation de sécurité. 63

Installation du protocole TCP/IP

Windows 98....26

Installer le protocole TCP/IP

Windows 2000 .... 43

Installer les services réseau

(Windows 2000) ..... 41

Engineers, voir IEEE

Interface DSL

configurer.... 55

Interface utilisateur

barre de navigation....53

boîte de dialogue ..... 53

boutons 54

démarrer 50

espace de travail....53

liste de sélection....53

sélection de la langue ..... 51

Interface WAN 10

Internet 10, 109

Journal système ..... 103

afficher....104

L

LAN 11,110

Langue

sélectionner .... 51

Liaison WAN

avec PPPoE .... 58

Libérer les paramètres TCP

Windows 2000 ..... 48

Libérer les paramètres TCP/IP

Windows 98 .... 31

Windows XP 40

Liste de contrôle d'accès MAC.....78

Liste des ordinateurs identifiés 71, 88, 89

Longueur de la clé

128 bits (ASCII)....67

128 bits (hexadécimal) ..... 67

64 bits (ASCII) 67

64 bits (hexadécimal).... 67

M

MAC Encapsulated Routing, voir MER

Marques déposées.... 6

Masque de sous-réseau .... 79, 82, 110

Maximum Receive Unit, voir MRU

Maximum Transmission Unit, voir MTU

Mbps.... 110

MER....59,111

Mise à niveau .... 100

Mise à niveau du microprogramme (firmware) ..... 100

Mise en marche.... 22

Mode ad-hoc....9,110

Mode bridge 57

Mode de chiffrement sélection pour le routeur ..... 66

Mode de connexion.... 33

Mode de fonctionnement ..... 57 pont..... 57 routeur..... 57

Mode infrastructure..... 10, 111

Mode transmission ..... 76 duplex intégral..... 21 semi-duplex..... 21

Mot de passe.... 50, 63 définir.... 63, 98 modifier.... 63, 98 oublier.... 64

MRU 111

MTU 111

N

NAT....86,111 configuration....86

Navigateur.... 50

Netscape....15,50

Niveau d'affichage.... 104

Niveau de log 104

Nom de domaine.... 90, 111

Numéro de port.... 87, 112 traduction.... 87

Numérotation à la demande . 58, 60, 96

O

Obtenir une adresse IP automatiquement Windows 2000 .... 46 Windows 98 .... 28 Windows XP .... 38

P

Page connexion .... 50

Page d'accueil .... 51

Page de bienvenue....51

Paramètres ADSL testé....84

Paramètres TCP/IP Windows 2000 .... 45 Windows 98 .... 27 Windows XP .... 36

Pare-feu....13,92,111

Passerelle....28,111

Permanent Virtual Circuit, voir PVC Plage de température de fonctionnement .... 18

Point d'accès ..... 10, 75, 112 nom ..... 75

Point-to-Point Protocol over ATM, voir PPPoA

Point-to-Point Protocol over Ethernet, voir PPPoE

Pont....112

Port .... 112 LAN .... 17 pour le bloc secteur .... 17

Port switch 10/100 Mbps ..... 17

PPPoA 57

PPPoE....12, 57, 112 configuration de la connexion .... 57

Protocole 112

Protocole Internet, voir Protocole IP Protocole IP .... 110

Proxy HTTP....112

Proxy IGMP....94

PVC 113

R

Raccordement pour modem câble .... 18 pour modem DSL .... 18 WAN .... 18

Index

Redémarrage.... 102

Réglage de l'heure.... 97

manuellement 97

serveur de temps 97

Réglages sans fil 75

Réinitialiser ..... 18, 102

Rekeying 68

Réponse à un ping WAN.... 92

Réseau 113

infrastructure.... 10

liaison par câble ..... 9

sans fil 9

Réseau câblé ..... 9

Réseau Ethernet connexions à un réseau sans fil ... 11

Réseau local 12, 110

configurer 23

Réseau radio-électrique ..... 116

Résolution de problèmes ..... 117

Restauration ..... 73, 101

RIP....85

Routage dynamique.... 84

statique 84

Routage dynamique 84

Routage IP....84

Route Information Protocol, voir RIP

Route statique....84

Routeur....8,57,113

adresse IP.... 50, 79

adresse IP dynamique.... 90

affichage des informations..... 103

branchement....19

configurer 50

configurer votre routeur comme un serveur virtuel.... 87

démarrage de l'interface utilisateur 50

emplacement.... 18

face arrière.... 17

face avant 16

fichier de configuration ..... 73, 101

informations sur l'état ..... 51, 103

installation.... 14

mise en marche 22

plage de température de

fonctionnement ..... 18

pour les réseaux câblés....9

redémarrer ..... 102

réinitialiser ..... 18, 102

restauration de la configuration .. 101

sauvegarde de la configuration ..... 73, 101

sécurisation par mot de passe . . 63, 98

sécurité....63

Routeur Gigaset, voir routeur

S

Sauvegarder....73, 101

Sécurité 63

Sélection de la langue ..... 51

Semi-duplex....113

Serveur 113

virtuel....113

Serveur d'authentification ..... 69

Serveur de temps....97

Serveur DHCP.....71, 81, 88, 89, 107

Serveur DNS.... 113

définir....86

Serveur RADIUS 68

Serveur virtuel ..... 13, 86, 87, 113

configuration 87

Service prédéfini....87

Service DNS dynamique, voir DynDNS

Service DynDNS, voir DynDNS

Service Internet accès à .... 92

filtrage 92

Service Set ID, voir SSID

Simple Mail Transfer Protocol, voir SMTP

Simple Network Management Protocol, voir SNMP

SMTP 114

SNMP....114

Sous-réseau .... 114

configuration par défaut du routeur 14

invisible 64

non visible 76

préconfiguré....64

visible....64,76

Station de base 10

Index

Switch.... 114

T

Table de filtrage MAC.... 70

Tarif forfaitaire.... 114

TCP 114

TCP/IP 115

TKIP (Temporal Key Integration Protocol).... 67

Traduction d'adresses réseau, voir NAT

Transmission Control Protocol, voir TCP

Transmission de port ..... 115

Type d'encapsulation.... 56

U

UBR Without PCR 56

UDP.... 115

Universal Plug and Play, voir UPnP

Universal Resource Locator, voir URL

UPnP 115

activer 80

URL 115

User Datagram Protocol, voir UDP

V

VCI 56,115

Vérifier les paramètres réseau (Windows XP) ..... 35

Virtual Channel Identifier, voir VCI

Virtual Path Identifier, voir VPI

Vitesse de transfert ..... 110

connexion LAN 21

dans le réseau local Ethernet. ..... 12

dans le réseau local sans fil ..... 12

VPI....56,115

W

WAN 116

WEP....116

Wide Area Network, voir WAN

Wired Equivalent Privacy, voir WEP

Wireless LAN, voir WLAN

WLAN....9,11,116

mode de fonctionnement ..... 9

vitesse de transfert ..... 12

WPA-PSK 68

Z

Zone d'adresses IP pour DHCP.....82

Zone d'adresses pour les adresses IP .. 79

Zone démilitarisée DMZ ..... 89

Publié par

Tous droits réservés. Sous réserve de disponibilité.

Droits de modification réservé.

Siemens Aktiengesellschaft

www.siemens-mobile.com

N° commande : A31008-E515-P102-1-19
