Tribute 5XW - Haut-parleur Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Haut-parleur de bibliothèque
Réponse en fréquence	45 Hz - 25 kHz
Impédance	4 ohms
Puissance nominale	100 W
Dimensions	30.5 cm x 20.3 cm x 23.5 cm
Poids	6.8 kg
Utilisation recommandée	Écoute musicale, home cinéma
Connectivité	Bornes à vis pour câbles de haut-parleur
Entretien	Nettoyage avec un chiffon doux, éviter les produits chimiques
Sécurité	Ne pas exposer à l'humidité, éviter les chocs
Informations générales	Conception élégante, finition en bois, sonorité précise

FOIRE AUX QUESTIONS - Tribute 5XW Martin Logan

Comment connecter le Martin Logan Tribute 5XW à mon amplificateur ?

Pour connecter le Martin Logan Tribute 5XW à votre amplificateur, utilisez des câbles haut-parleurs de qualité. Branchez les fils des haut-parleurs aux bornes correspondantes du haut-parleur et de l'amplificateur, en veillant à respecter la polarité (+ et -).

Quel est l'impédance nominale du Martin Logan Tribute 5XW ?

L'impédance nominale du Martin Logan Tribute 5XW est de 4 ohms.

Comment positionner correctement mes haut-parleurs pour un son optimal ?

Pour un son optimal, placez les haut-parleurs à au moins 30 cm des murs et assurez-vous qu'ils soient à la même hauteur que vos oreilles lorsque vous êtes assis. Un espacement d'environ 2 mètres entre les haut-parleurs est recommandé.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord les connexions des câbles. Assurez-vous qu'ils sont bien branchés et en bon état. Si le problème persiste, essayez de régler le volume de votre amplificateur ou de vérifier les paramètres de votre source audio.

Le Martin Logan Tribute 5XW est-il compatible avec les systèmes sans fil ?

Le Martin Logan Tribute 5XW est un haut-parleur filaire et ne dispose pas de connectivité sans fil intégrée. Vous aurez besoin d'un émetteur sans fil externe pour l'utiliser dans un système sans fil.

Quels types de câbles sont recommandés pour le Martin Logan Tribute 5XW ?

Il est recommandé d'utiliser des câbles haut-parleurs de 16 à 12 AWG pour assurer une bonne qualité sonore et une transmission efficace du signal.

Comment nettoyer mes haut-parleurs Martin Logan Tribute 5XW ?

Pour nettoyer vos haut-parleurs, utilisez un chiffon doux et sec. Évitez les produits chimiques ou les nettoyants abrasifs qui pourraient endommager la finition.

Quelle est la puissance maximale supportée par le Martin Logan Tribute 5XW ?

Le Martin Logan Tribute 5XW peut supporter une puissance maximale de 200 watts.

Le Martin Logan Tribute 5XW est-il conçu pour une utilisation en extérieur ?

Non, le Martin Logan Tribute 5XW est conçu pour un usage intérieur uniquement. Évitez de l'exposer à l'humidité ou aux intempéries.

Où trouver des pièces de rechange pour le Martin Logan Tribute 5XW ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs agréés Martin Logan ou sur le site officiel de la marque.

MODE D'EMPLOI Tribute 5XW Martin Logan

manuel de l'utilisateur

- Pour les réparations, faites appel à un technicien compétent.

- Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce module aux vapeurs d'eau ni à l'humidité.

- Veuillez éteindre l'amplificateur en cas de conditions anormales.

- Ne poussez pas l'enceinte au-delà de sa puissance nominale.

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

Le symbole de feu dans un triangle équilatéral avertit l'utilisateur du risque de créer une s'il ne suit pas les instructions.

Le symbole de dollar dans un triangle équilatéral avertit l'utilisateur qu'il coure le risque de causer des dommages potentiellement dispendieux à réparer s'il ne suit pas les instructions.

Liste de vérification du contenu ..... 19

Raccordement. 20

Protéger votre investissement ..... 20

Rodage 20

Positionnement des enceintes ..... 20

Obtenir une image supérieure ..... 20

L'équilibre entre les surfaces dures et molles améliore le rendement des hautes et des moyennes fréquences ..... 20

Choisir un emplacement de montage ..... 21

Équilibrage de la sortie des graves. . . . . . 21

Peinturer la grille de l'enceinte ..... 21

Installation 22

Plans Dimensionnels 24

Foire aux questions 26

Dépannage 26

Communiquer Avec le Service à la Clientèle. . 27

Renseignements Généraux ..... 27

Numéro de série....27

Service 27

Renseignements sur la garantie ..... 27

Spécifications 30

Numéro de Série :

Veuillez inscrire votre numéro de série ici pour pouvoir vous y référer facilement. Vous aurez besoin de ce renseignement lorsque vous remplirez votre enregistrement à la garantie. Le numéro de série est situé près des bornes de raccordement et sur l'emballage du produit.

13AUG2005

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement.

Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com.

Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

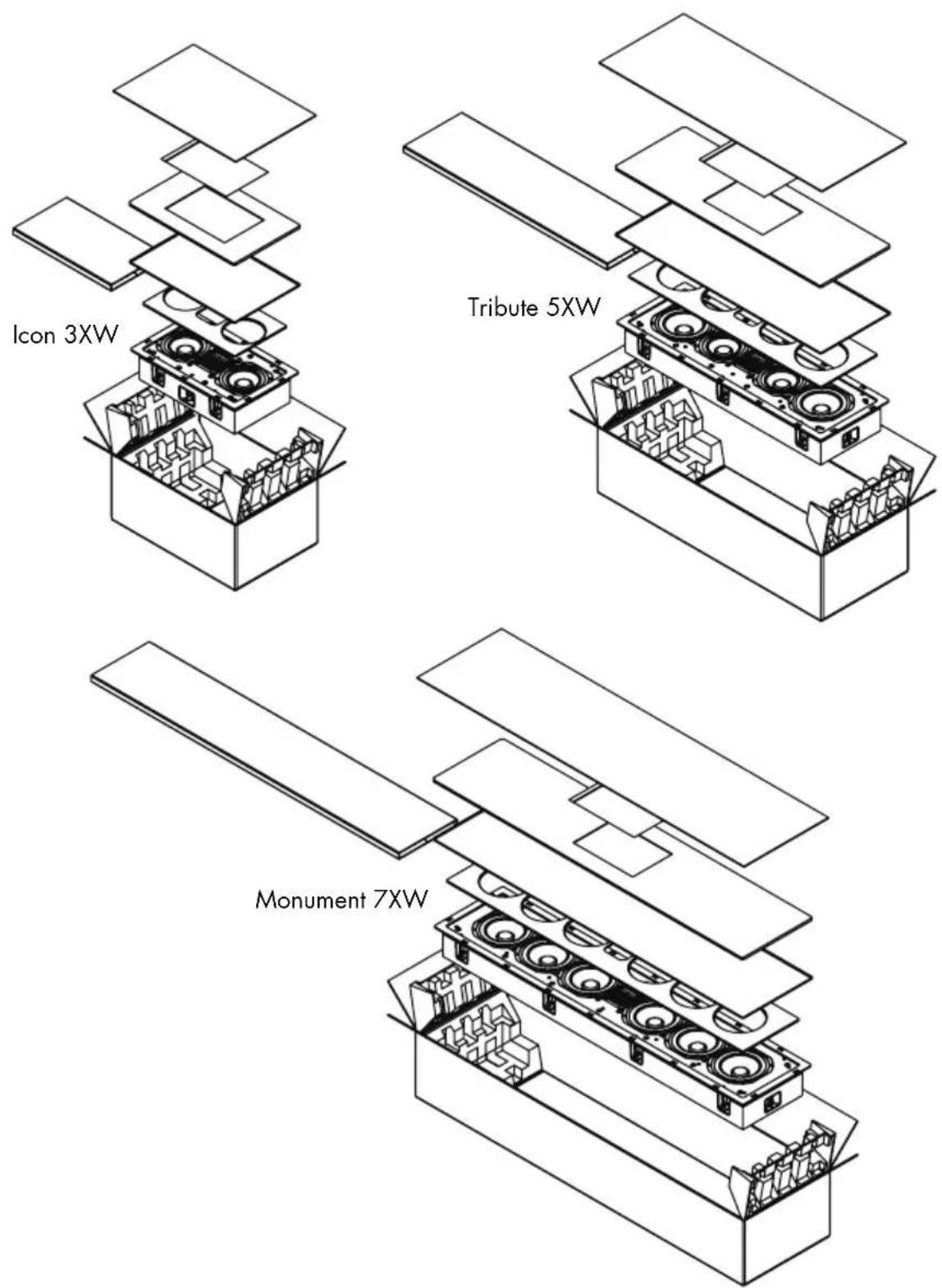

LISTE DE VÉRIFICATION DU CONTENU

Vous trouverez les éléments suivants dans la boîte pour votre nouvelle enceinte MartinLogan. Si vous avez besoin d'aide, veuillez appeler notre département de service en composante le 785-749-0133.

Gabarit d'installation • Couvercle de la grille • Grille canevas • Garniture déflecteur • L'embout de tournevis Torx T20

Icon 3XW Tribute 5XW Monument 7XW

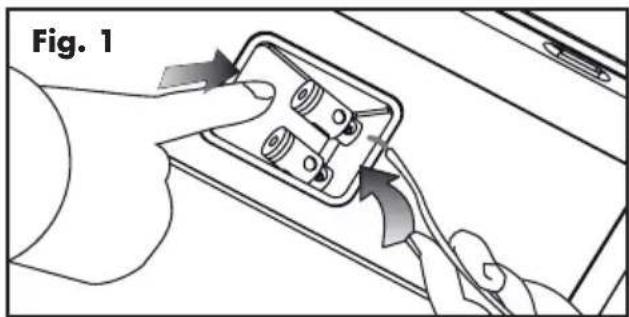

RACCORDEMENT

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interrompre tout raccordement de signal!

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus (fig. 1).

Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

Pour plus de commodité lors de l'installation, Tribute 5XW et Monument 7XW comportent des bornes de reliure en haut et en bas de l'enceinte. Un seul ensemble de connexions est nécessaire.

• Utilisez un amplificateur qui correspond approximativement à la puissance admissible de l'enceinte.
• Pour éviter les dommages, baissez le volume si le son de l'enceinte est déformé ou dur, ou si les graves commencent à couper.

- Les commandes de tonalité et les égalisateurs peuvent accroître les possibilités de déformation du son, particulièrement à volume élevé. Utilisez ces commandes avec parcimonie.

RODAGE

Quand vous commencez à l'utilisez les enceintes, les graves peuvent sonner un peu diminuées. Cette situation est due aux composants de haute qualité et à durée de vie élevée utilisés dans les haut-par-

leurs. Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est nécessaire avant toute écoute critique.

POSITIONNEMENT DES ENCEINTES

Obtenir une image supérieure

Ces enceintes MartinLogan encastrables au une superbe image et un positionnement flexible presque partout. Toutefois, pour obtenir le meilleur rendement possible et la meilleure image, placez

les enceintes à équidistance les unes des autres et éviter les obstacles physiques entre l'enceinte et la position d'écoute principale.

L'équilibre entre les surfaces dures et molles

améliore le rendement des hautes et des moyennes fréquences

Les pièces qui sont « trop amorties » avec du tapis, des rideaux ou d'autres matériaux qui absorbent le son peuvent faire en sorte que votre système sonne mat ou sans vie. D'un autre côté, les pièces peuvent avoir tellement de surfaces dures que le système sonnera comme dans un gymnase Expérimentez en ajoutant ou en enlevant des surfaces molles jusqu'à ce que vous trouviez un mélange qui sonne bien.

Choisir un emplacement de montage

Installez le haut-parleur entre les montants du mur. Veillez à éviter les fils électriques derrière le mur et les surfaces.

Équilibrage de la sortie des graves

Le positionnement en coin de ces enceintes renforcera la sortie des graves. Si vous avez besoin d'une sortie équilibrée dans l'ensemble du spectre audio, évitez de monter ces enceintes dans un coin.

Conseils pratiques pour le choix du positionnement :

• Laissez un espace minimal de 12 po (30cm) de tout coin de mur.
• Placez les enceintes avant/centre à équidistance de 10 à 14 pieds (3 à 4,3 m) de la position d'écoute.

PEINTURER LA GRILLE DE L'ENCEINTE

IMPORTANT! Avant de peinturer, enlevez la grille des enceintes. De plus, enlevez le disque de tissu fixé à l'intérieur de la grille. Un canevas supplémentaire est fourni avec le haut-parleur.

1. Enlevez la grille de l'enceinte. Un disque de tissu protecteur est fixé sur la partie arrière de la grille avec un adhésif. Retirez ce canevas en le tirant doucement hors de la grille et jetez-le.

2. Peignez la grille, en faisant attention de ne pas boucher les trous. AVERTISSEMENT! Pour obtenir de meilleurs résultats, utilisez un vaporisateur au lieu d'un pinceau. Laissez la peinture sécher avant de continuer.

3. Appuyez doucement sur le nouveau canevas avant de réinstaller la grille du haut-parleur.

INSTALLATION

REMARQUE : ces instructions supposent que la surface de montage est un cadre en bois standard et une construction en gyproc standard. Si vous souhaitez monter les enceintes sur un autre type de matériel, vous devez communiquer avec un entrepreneur cautionné.

REMARQUE : consultez votre revendeur local pour obtenir les nouveaux supports préinstallés (vendus séparément).

AVERTISSEMENT! Avant l'installation, vérifiez les codes de construction locaux pour vous assurer de la conformité aux règlements locaux.

AVERTISSEMENT! Avant l'installation, vérifiez la présence d'obstacles derrière la cloison sèche. Pour y arriver, percez un petit trou, à un angle (il sera insi plus facile de reboucher les obstacles sont repérés). Découpez de montage uniquement lorsque vousifié qu'il n'y a aucun obstacle derrière on sèche. AVERTISSEMENT! Utilisezent un câble d'enceinte homologué ilisation dans un mur. La norme UL CL3 et CM. La norme CSA est FT4.

AVERTISSEMENT! Éteignez l'amplificateur avant de faire ou de défaire tout raccord de signal.

Outils recommandés :

• Localisateur de montants
• Crayon aiguisé ou stylo
  • Goupille-poussoir
  • Couteau/scie à cloison sèche
• Pince à dénuder
  • Perceuse électrique

• Ruban à mesurer
  • Ruban adhésif « low-tack »

• À l'aide d'un localisateur de montants, positionnez le gabarit afin qu'il soit centré entre les montants du mur ou les solives du plafond.

• Maintenez ou fixez le gabarit en place et tracez le trou de découpe avec un crayon.

• Enlevez le gabarit et découpez l'ouverture avec un couteau/scie à cloison sèche.

• Placez l'isolant en fibre de verre au-dessus et au-dessous du trou de découpe. Placez une moitié d'épaisseur d'isolant en fibre de verre derrière l'enceinte.

5 Raccordez le câble d'enceinte. Faites preuve de cohérence en raccordant les fils de raccord de l'enceinte aux bornes de l'enceinte. Prenez soin d'attribuer la même couleur à la borne (+) sur l'enceinte et sur l'amplificateur. Pour plus de commodité lors de l'installation, Tribute 5XW et Monument 7XW comportent des bornes de reliure en haut et en bas de l'enceinte. Un seul ensemble de connexions est nécessaire.

MISE EN GARDE! Éteignez l'amplificateur avant de faire ou de défaire des raccords de signal!

6 Placez l'enceinte dans le trou. Monument
7XW : Orientez le haut-parleur de médiums non marqué du haut-parleur (le haut-parleur de médiums sans l'impression «MartinLogan») de sorte qu'il soit le plus proche du niveau des oreilles de l'auditeur à la position d'écoute principale.

7 Utilisez le pilote Torx T20 fourni et une perceuse électrique pour verrouiller tous les verrous de fixation. Utilisez un réglage d'embrayage bas sur la perceuse.

8 Utilisez toujours le tweeter Folded Motion XT à la verticale. Si l'installation est horizontale, le tweeter doit pivoter de 90 degrés. Pour ce faire, retirez le déflecteur en aluminium (le cas échéant) et, à l'aide d'un tournevis cruciforme, retirez les quatre vis retenant le tweeter en place. Faites pivoter le tweeter dans le bon sens puis revissez l'ensemble (fig 2).

9 Appuyez délicatement pour remettre le déflecteur en place.

10 Placez la grille magnétique sur l'enceinte.

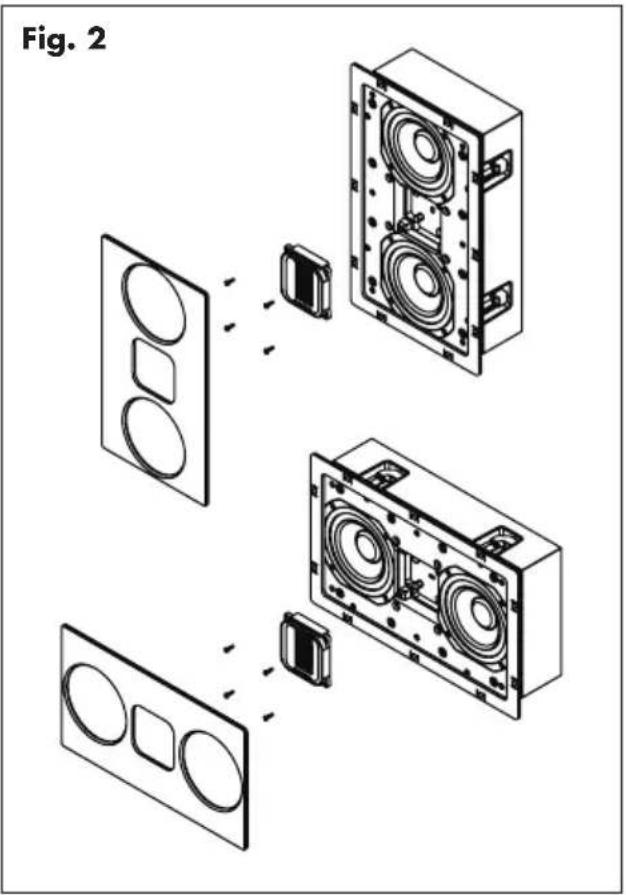

Fig. 2

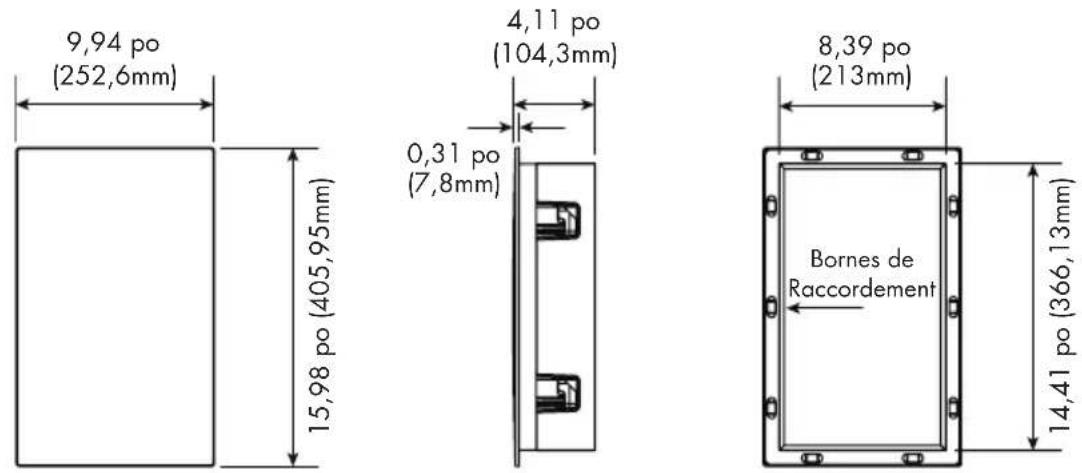

Fig. 3 : Icon 3XW

Ouverture au plafond requise (y compris la tolérance)
8,64 × 14,66 po (219 × 372mm)

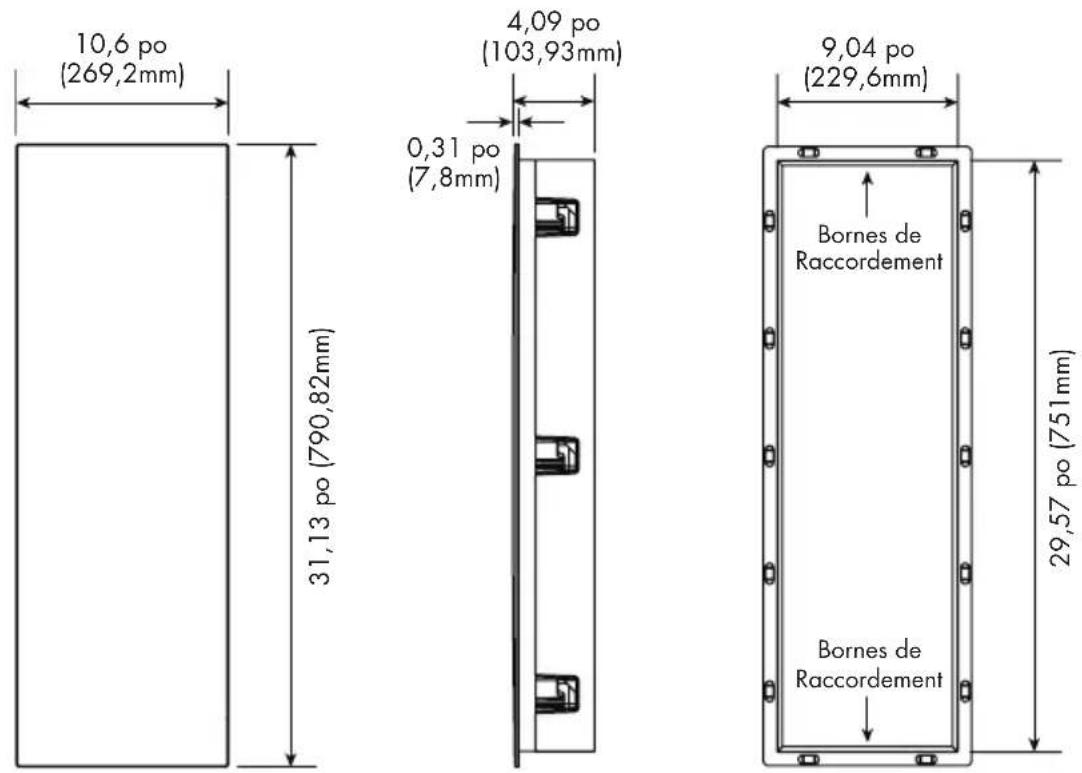

Fig. 4 : Tribute 5XW

Ouverture au plafond requise (y compris la tolérance)
9,29 × 29,82 po (236 × 757mm)

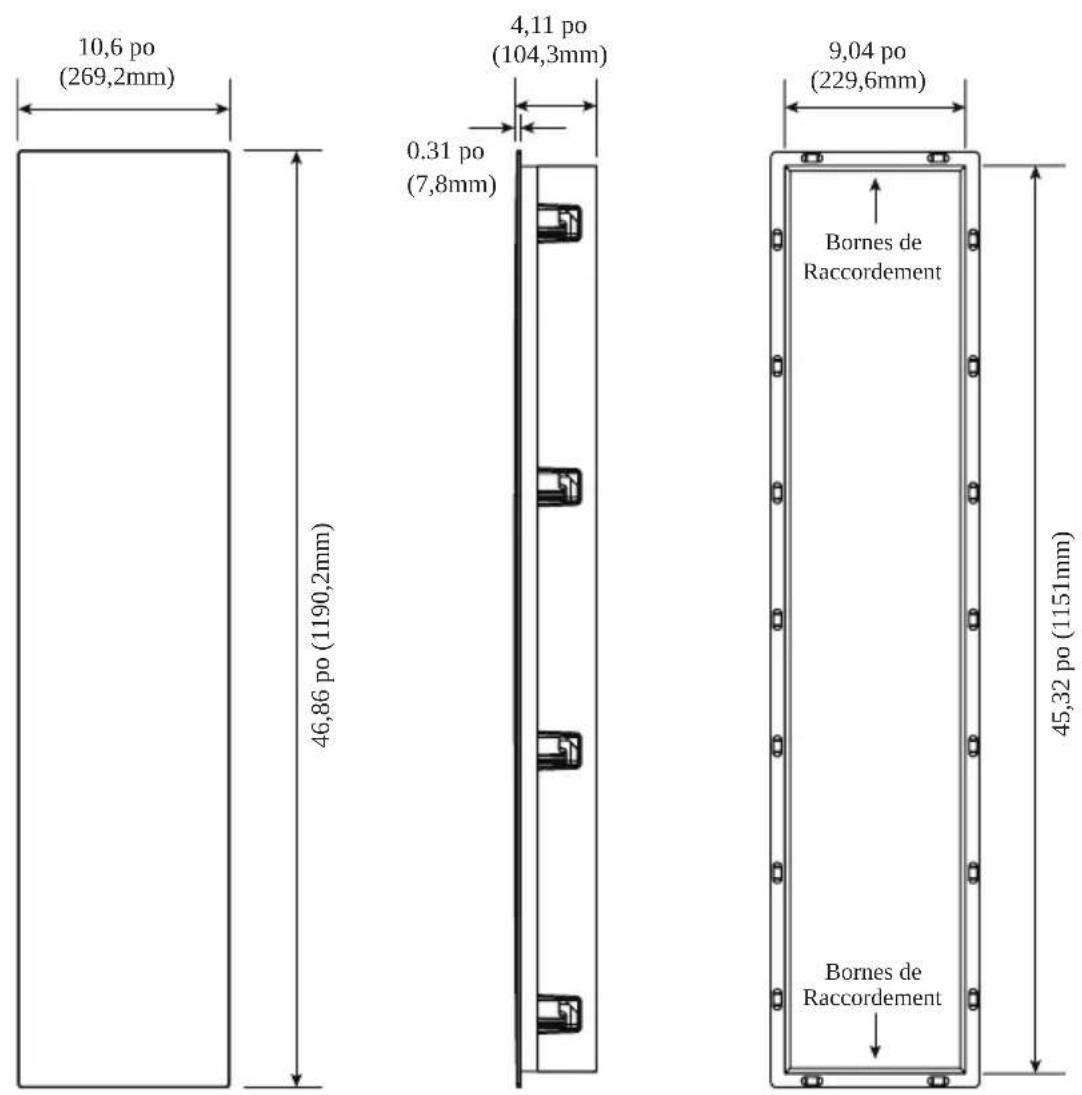

Fig. 5 : Monument 7XW

10,6 po (269,2mm) 4,11 po (104,3mm) 0,31 po (7,8mm) 46,86 po (1190,2mm) 9,04 po (229,6mm) Bornes de Raccordement 45,32 po (1151mm)

Ouverture au plafond requise (y compris la tolérance)
9,29 x 45,57 po (236 x 1157mm)

FOIRE AUX QUESTIONS

Comment nettoyer mes enceintes? Utilisez un linge propre ou une brosse molle pour enlever la poussière sur vos enceintes. Ne vaporisez pas de produit nettoyant sur ou à proximité des haut-parleurs.

Quelle taille d'amplificateur dois-je utiliser? Nous recommandons un amplificateur homologué dans la gamme d'amplificateur approprié pour votre enceinte.

Pouvez-vous me proposer une liste d'appareils électroniques et de câbles qui conviennent aux enceintes

MartinLogan? Les questions relatives aux appareils électroniques et aux câbles sont probablement celles que nous recevons le plus souvent. Et ce sont les plus subjectives. Souvent, certaines marques fonctionnent bien dans une configuration et donnent de piètres résultats dans une autre. Nous utilisons de nombreuses marques avec d'excellents résultats. Encore une fois, nous n'avons pas de produits préférés; nous utilisons les appareils électroniques et les câbles de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio ou des câbles supplémentaires et connaissent bien les exigences de sécurité pour les câbles dans le mur.

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes? Nous

recommandons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

DÉPANNAGE

Aucune sortie

• Vérifiez que toutes les composantes du système sont allumées, pas en sourdine, et que le contrôle d'équilibrage (le cas échéant) est réglé de façon appropriée.
  • Assurez-vous que la prise murale fonctionne.
• Vérifiez les cordons d'alimentation, les câbles d'enceinte et les câbles d'interconnexion.
• Assurez-vous qu'aucun casque d'écoute n'est branché.
• Échangez les câbles d'enceinte vers l'amplificateur avec ceux d'une enceinte qui fonctionne bien. Si l'absence de sortie est

transmise à une autre enceinte, le problème pourrait être lié à un autre équipement de votre système (amplificateur, préamplificateur, processeur, etc.).

- Essayez de brancher un autre ensemble d'enceintes. L'absence de sortie peut être due à un problème avec une autre composante de votre système (amplificateur, préamplificateur, processeur, etc.)

Manque de graves ou mauvaise image

- Vérifiez les câbles d'enceinte. Est-ce que la polarité est la bonne — (+) à (+) et (−) à (−).

COMMUNIQUER AVEC LE SERVICE À LA CLIENTÈLE

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le

[phone] ou en envoyant un courriel à l'adresse [e-mail].

RENSEIGNEMENTS GÉNÉRAUX

NUMÉRO DE SÉRIE

Un numéro de série est situé derrière l'enceinte. Le numéro de série est également inscrit sur l'emballage du produit.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'œuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé l'enceinte pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

RENSEIGNEMENTS SUR LA GARANTIE

Merci d'avoir acheté un produit MartinLogan. Tous les produits MartinLogan respectant les conditions énoncées ici peuvent bénéficier de la garantie limitée. Conservez votre facture pour la preuve de la garantie et la preuve d'achat auprès d'un détaillant ou d'un distributeur MartinLogan agréé aux États-Unis ou au Canada. Veuillez enregistrer votre achat sur le système d'enregistrement de garantie en ligne (https://www.martinlogan.com/register) on MartinLogan.com.

Garantie limitée et durée

MartinLogan, Ltd. garantit le produit désigné dans le présent document comme étant exempt de tout vice de fabrication, de fabrication ou de fabrication, sous réserve des conditions et pour une période définis ci-après. Cette garantie expire à la date anniversaire de la livraison. La période de garantie limitée sur les produits MartinLogan est la suivante:

• Cinq (5) ans - haut-parleurs au sol, sur étagère et muraux;
• Cinq (5) ans - haut-parleurs muraux, muraux et plafonniers;
  • Trois (3) ans - Subwoofers à moteur;
• Trois (3) ans - haut-parleurs satellites et caissons de basse Outdoor Living Series;
• Deux (2) ans - haut-parleurs extérieurs / tout temps de la série Installer;
• Deux (2) ans - barres de son, amplificateurs de puissance et préamplificateurs séparés, et haut-parleurs entièrement alimentés;
• Un (1) an - écouteurs.

Comment être sûr de trouver un reven- deur agréé MartinLogan?

Seuls les revendeurs indiqués dans les pages suivantes sont des revendeurs agréés MartinLogan. Les produits achetés auprès d'une entité ne figurant pas sur ces listes ne bénéficient pas de la garantie limitée MartinLogan:

• Revendeurs en ligne autorisés https://www.martinlogan.com/locator
• Revendeurs américains autorisés https://www.martinlogan.com/locator
- Distributeurs canadiens autorisés https://www.martinlogan.com/locator

Qu'est-ce qui est requis pour la garantie limitée des produits MartinLogan?

• Achat d'un nouveau produit MartinLogan auprès d'un revendeur agréé MartinLogan ou d'un distributeur aux États-Unis ou au Canada;
• Une copie du reçu de vente original d'un revendeur ou distributeur MartinLogan autorisé aux États-Unis ou au Canada.

Limites

• La garantie commence à la date de livraison;
- Une copie du reçu de vente original d'un revendeur ou distributeur MartinLogan agréé aux États-Unis ou au Canada est requise pour tout travail sous garantie;
- Cette garantie est à l'avantage exclusif de l'acheteur d'origine du produit couvert, elle est réservée à l'acheteur d'origine et nécessite l'achat d'un nouveau produit;
- Cette garantie n'est pas transférable à un acheteur ultérieur du produit;
- La garantie s'applique uniquement à ce produit. Si le produit est soumis aux conditions décrites dans la section suivante, la garantie est annulée.
- La garantie ne s'applique pas si le produit est utilisé dans des applications professionnelles ou commerciales.

La garantie est nulle ou inapplicable si:

• Le produit n'a pas été acheté auprès d'un revendeur ou distributeur MartinLogan agréé aux États-Unis ou au Canada;
• Le numéro de série a été supprimé ou effacé.
• Le produit a été utilisé ou manipulé autrement que conformément aux instructions du manuel d'utilisation.
• Le produit a été utilisé avec un équipement inapproprié ou défectueux;
• Le produit a été maltraité ou mal utilisé, endommagé par accident ou par négligence, ou lors de son transport;
• Le défaut est dû au fait que le produit est réparé ou altéré par une personne autre que MartinLogan ou un centre de réparation agréé MartinLogan.

Responsabilités du propriétaire:

• Fournir un entretien et un fonctionnement normaux / raisonnables;
• Avant de renvoyer un produit à MartinLogan pour des réparations couvertes par la garantie limitée, vous devez d'abord contacter le revendeur auprès duquel le haut-parleur a été acheté pour savoir s'il peut résoudre le problème.
• Si un produit est renvoyé à MartinLogan pour des travaux sous garantie:

o Le produit doit être correctement emballé et expédié à MartinLogan ou à un centre de réparation agréé MartinLogan par le client à ses frais exclusifs;
o Le produit doit être accompagné d'un numéro RMA, obtenu auprès du service après-vente MartinLogan ([e-mail]);
o Le produit doit être accompagné d'une description écrite du défaut et d'une preuve de la date d'achat sous la forme d'une copie du reçu de vente original d'un reven- deur ou distributeur MartinLogan agréé.

Garantie en dehors des États-Unis et du Canada

Cette garantie s'applique uniquement aux achats effectués auprès de revendeurs et distributeurs MartinLogan autorisés aux États-Unis et au Canada. Pour connaître les conditions de garantie et l'assistance ailleurs, veuillez contacter le distributeur agréé MartinLogan du pays où votre achat a été effectué. La garantie en dehors des États-Unis et du Canada est établie et fournie par les distributeurs agréés MartinLogan dans le monde entier.

Informations sur la garantie des produits remis à neuf

Les produits reconditionnés MartinLogan peuvent être des produits d'occasion, des produits de démonstration, des produits d'essai ou des usines qui ont fait l'objet d'une inspection rigoureuse pour s'assurer qu'ils respectent les normes de qualité strictes de MartinLogan pour les performances sonores et l'intégrité mécanique. Chaque produit remis à neuf est couvert par une garantie de produit remis à neuf.

Nos produits reconditionnés sont emballés dans un emballage d'usine, avec toute la documentation et, le cas échéant, les accessoires normalement livrés avec le produit. À l'occasion, les produits remis à neuf peuvent contenir de légères imperfections cosmétiques, mais sont conformes aux normes de performance intégrales de notre industrie.

Chaque produit reconditionné:

• A subi des inspections rigoureuses pour s'assurer qu'il répond à nos normes de qualité strictes.
• Est soumis à des tests complets pour garantir des performances sonores optimales et une intégrité mécanique.
• Est fourni avec une documentation complète.
• Est fourni avec une garantie d'un (1) an non cosmétique (les écouteurs offrent une garantie de 30 jours).
  • Le cas échéant, est fourni avec les câbles, la

télécommande et les accessoires.

• Le cas échéant, le micrologiciel est mis à jour à la dernière version.
• Est donné un nouveau numéro de série remis à neuf.
• Livré dans un emballage de produit d'usine portant une étiquette «Remis à neuf».
• Peut avoir des imperfections cosmétiques mineures.

Remède

En cas de défaillance du produit pendant la période de garantie et si les conditions ci-dessus sont remplies, le seul recours de l'acheteur au titre de cette garantie consiste à renvoyer le produit à MartinLogan ou à un centre de réparation agréé MartinLogan, où le défaut sera corrigé sans frais de pièces ou de main-d'œuvre.

Conditions

MartinLogan se réserve le droit de modifier la conception de tout produit sans obligation pour l'acheteur de produits déjà fabriqués, ainsi que de modifier les prix ou les spécifications de tout produit, sans préavis ni obligation envers quiconque.

Les exclusions

Toute garantie implicite relative au produit susmentionné sera limitée à la durée de la garantie susmentionnée. Cette garantie ne couvre pas les coûts ni les dommages accessoires ou indirects pour l'acheteur. Certains états n'autorisent pas les limitations de durée d'une garantie implicite ni l'exclusion ou la limitation des dommages accessoires ou indirects. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'une province à l'autre. Cette garantie représente une garantie limitée définie par la Federal Trade Commission (Loi Magnuson-Moss).

SPÉCIFICATIONS\*

Réponse de fréquence du système. . . . . . . .

Haut-parleur haute dispersion (horizontale x verticale) ..

Sensibilité.

Impédance ....

Fréquence de raccord ....

Tweeter Visé.

Haut-parleur haute fréquence ....

Haut-parleur de Moyenne Fréquence. . . . . . .

Haut-parleur basse fréquence .....

Radiateur passif ....

Puissance admissible maximale. . . . . . . . .

Poids ....

Dimension (diamètre x profondeur) .....

Ouverture au plafond requise (y compris la tolérance).

Projection de la surface du mur. . . . . . . . .

Profondeur requise derrière la surface du mur ..

Icon 3XW

78-25 000 Hz ± 3 dB

80^ × 30^

94 dB à 2,83 volts/mètre

4 ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 ohms.

2400 Hz

Tweeter rotatif pour installations horizontales ou verticales

1,25 x 2,4 po (3,2 x 6,1 cm) Transducteur en obsidienne XT Motion avec mouvement 4,5 x 2,75 po (11.4 x 7 cm) diaphragme.

Deux cônes en fibre de carbone noirs de 5,25 po (13,33 cm) avec onze sections (unidirectionnelles), cône d'appui en Nomex ^® , et panier en aluminium moulé, format de chambre arrière scellé. Bouchon protecteur concave.

Style poussoir

Inducteurs à bobine d'air sur mesure. Condensateurs à film en polypropylène en série et condensateurs électrolytiques à DF bas. Protection thermique/courant générale.

20–250 watts

125 watts

15,5 lb (7 kg)

15,98 × 9,94 × 4,11 po (405,95 × 252,6 × 104,3 mm)

14,66 × 8,64 po (372 × 219mm)

0,31 po (7,8 mm)

3,8 po (96,5 mm)

Tribute 5XW

71-25 000 Hz ± 3 dB

80^ × 30^

94 dB à 2,83 volts/mètre

4 ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 ohms.

2250 Hz

Tweeter rotatif pour installations horizontales ou verticales

1,25 x 2,4 po (3,2 x 6,1 cm) Transducteur en obsidienne XT Motion avec mouvement 4,5 x 2,75 po (11,4 x 7 cm) diaphragme.

Deux cônes en fibre de carbone noirs de 5,25 po (13,33 cm) avec onze sections (unidirectionnelles), cône d'appui en Nomex®, et panier en aluminium moulé, format de chambre arrière scellé. Bouchon protecteur concave.

Deux cônes en fibre de carbone noirs de 6,5 po (16,51 cm) avec onze sections (unidirectionnelles), cône d'appui en Nomex®, et panier en aluminium moulé, format de chambre arrière scellé. Bouchon protecteur concave.

Style poussoir

Inducteurs à bobine d'air sur mesure. Condensateurs à film en polypropylène en série et condensateurs électrolytiques à DF bas. Protection thermique/courant générale.

20–250 watts

125 watts

25,5 lb (11,6 kg)

31,13 × 10,6 × 4,09 po (790,82 × 269,2 × 103,93 mm)

29,82 × 9,29 po (757 × 236 mm)

0,31 po (7,8 mm)

3,8 po (96,5 mm)

Monument 7XW

52-25 000 Hz ± 3 dB

80^ × 30^

95 dB à 2,83 volts/mètre

4 ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 ohms.

200, 3200 Hz

Tweeter rotatif pour installations horizontales ou verticales

1.25 x 2.4 po (3.2 x 6.1 cm) Transducteur en obsidienne XT Motion avec mouvement 4.5 x 2.75 po (11.4 x 7 cm) diaphragme.

Deux cônes en fibre de carbone noirs de 6,5 po (16,51 cm) avec onze sections (unidirectionnelles), cône d'appui en Nomex ^® , et panier en aluminium moulé, format de chambre arrière scellé. Bouchon protecteur concave.

Deux cônes en fibre de carbone noirs de 6,5 po (16,51 cm) avec onze sections (unidirectionnelles), cône d'appui en Nomex ^® , et panier en aluminium moulé, format de chambre arrière scellé. Bouchon protecteur concave.

Trois cônes en fibre de carbone noirs de 6,5 po (16,51 cm) avec onze sections (unidirectionnelles), cône d'appui en Nomex ^® , et panier en aluminium moulé, format de chambre arrière scellé. Bouchon protecteur concave.

Style poussoir

Inducteurs à bobine d'air sur mesure. Condensateurs à film en polypropylène en série et condensateurs électrolytiques à DF bas. Protection thermique/courant générale.

20–300 watts

150 watts

44.5 lb (20,2 kg)

46,86 × 10,6 × 4,11 po (1190,2 × 269,2 × 104,3 mm)

45,57 × 9,29 po (1190,2 × 236 mm)

0,31 po (7,8 mm)

3,8 po (96,5 mm)

n

MARTIN LOGAN®

Lawrence, Kansas, USA tél. [phone] téléc. 785.749.5320 www.martinlogan.com

DuPont™ et Nomex® sont des marques ou des marques déposées de E.I. du Pont de Nemours and Company.
