Type de produit	Interrupteur crépusculaire 2 voies
Marque	Hager
Modèle	EE200
Alimentation	230V~ +10/-15% 50/60 Hz ou 240V~ +/-6% 50/60 Hz
Consommation	1,5 VA max.
Sortie	1 contact libre de potentiel par voie
Pouvoir de coupure AC1	10A 230V~
Charge lampe incandescence/halogène	2300 W
Charge tube fluorescent non compensé	2000 W
Charge tube fluorescent compensé (110µF)	1000 W
Charge ampoule fluo compact	10 x 20 W
Charge fluo ballast électronique	1000 W
Gammes de mesure	2 à 200 lux et 200 à 20000 lux
Temporisation	30 s à l'allumage et à l'extinction
Température de fonctionnement (cellule)	-30°C à +60°C
Température de fonctionnement (boîtier)	0°C à +45°C
Température de stockage	-20°C à +60°C
Degré de protection (cellule)	IP54
Classe d'isolation (cellule)	II
Hystérésis	10%
Distance max boîtier-cellule	50 m
Distance max entre boîtiers	50 m
Protection amont	Disjoncteur 10A
Capacité de raccordement boîtier	0,5 à 4 mm²
Capacité de raccordement cellule	0,75 à 2,5 mm²
Garantie	24 mois

FOIRE AUX QUESTIONS - EE200 HAGER

Comment régler le seuil de luminosité ?

Placez le commutateur en position test, puis tournez le potentiomètre jusqu'à l'allumage du voyant. Remettez ensuite le commutateur en position auto.

Que faire si les voyants S1 et S2 clignotent ?

Cela indique une coupure de la liaison entre la cellule et l'interrupteur. Vérifiez le câblage et coupez l'alimentation avant toute intervention.

Quelle distance maximale entre le boîtier et la cellule ?

La distance maximale autorisée est de 50 mètres.

Comment utiliser le mode test ?

Le mode test supprime la temporisation pour faciliter le réglage du seuil. Actionnez le commutateur sur la position test, puis réglez le potentiomètre.

Quelles sont les gammes de sensibilité disponibles ?

Deux gammes : 2 à 200 lux (faible luminosité) et 200 à 20000 lux (forte luminosité). Sélectionnez avec le commutateur 4 positions.

Comment éviter les commutations intempestives ?

L'appareil intègre une temporisation de 30 secondes au déclenchement et à l'enclenchement pour filtrer les variations brusques de luminosité (éclairs, phares).

Quel type de protection amont installer ?

Installez un disjoncteur 10A en amont de l'appareil.

Comment raccorder la cellule ?

Coupez l'alimentation 230V avant tout raccordement. Utilisez des câbles de section 0,75 à 2,5 mm² et respectez le schéma de raccordement fourni.

Que faire en cas de défaut de fonctionnement ?

Vérifiez d'abord la cellule (pas d'exposition directe au soleil, propre), le câblage et l'alimentation. Si les voyants clignotent, consultez la notice pour la coupure de liaison.

Quelle est la température de fonctionnement du boîtier ?

Le boîtier fonctionne de 0°C à +45°C. La cellule supporte une plage de -30°C à +60°C.

MODE D'EMPLOI EE200 HAGER

DE FR Interrupteur crépusculaire 2 voies

Notice d'instructions

User instructions

FR

Présentation du produit

L'interrupteur crépusculaire 2 voies EE200/EE201 commande des circuits d'éclairage en fonction de l'éclairement naturel.

Pour chaque voie, l'utilisateur fixe le seuil de déclenchement et la cellule photorésistante mesure l'intensité lumineuse.

Les sorties du EE200/EE201 seront :

• actives, si la mesure est inférieure au seuil fixé,
• inactives, lorsque la mesure est supérieure au seuil,
• forcées dans l'état ON ou OFF si un forçage est sélectionné.

Une temporisation à l'enclenchement et au déclenchement permet d'éviter les commutations intempestives lors de variations brutales de luminosité : éclairs, phares de voitures etc...

Composition du kit EE201

Le EE201 est composé de :
- 1 interrupteur crépusculaire EE200
- 1 sonde de luminosité saillie EE003.

Réglage du seuil de luminosité

La position "test" du commutateur ① facilite le réglage du seuil d'éclairement en supprimant la temporisation à l'enclenchement et au déclenchement.

Sélectionner la plage de sensibilite correspon-

dant à l'application (commutateur ②)

2 à 200 lux (faible luminosité) exemple d'applications : commande d'éclairage public, d'enseignes, de vitrines....

200 à 20000 lux (forte luminosité) exemple d'applications : commande de stores.

Mettre le commutateur ① en position "test"; au moment choisi de la journée, tourner le potentiomètre de réglage ④ jusqu' au seuil de commutation (allumage du voyant ③); remettre le commutateur en position "auto" mode normal de fonctionnement de l'appareil.

Installation de la cellule

Pour un bon fonctionnement de l'appareil, la cellule ne doit pas être exposée directement au soleil ou près d'une source lumineuse et doit être installée à l'abri de la poussière et de l'humidité.

En cas de coupure de la liaison entre la cellule et l'interrupteur crépusculaire, les voyants S1 et S2 clignotent.

Lors du raccordement de la cellule, ou avant toute intervention sur celle-ci, couper l'alimentation 230V de l'interrupteur crépusculaire.

Spécifications techniques

Caractéristiques électriques

• alimentation : 230V\~ +10/-15% 50/60 Hz
  240V\~ +/-6% 50/60Hz
• consommation : 1,5 VA max.
• sortie : 1 contact libre de potentiel/voie
• pouvoir de coupure :
  • AC1: 10A 230V\~
• lampe à incandescence / halogène : 2300 W
• tube fluorescent :
• non compensé : 2000 W
• compensé // (110μF) : 1000 W
• ampoule fluo compact : 10 x 20 W
• fluo ballast électronique : 1000 W

Caractéristiques fonctionnelles

• 2 gammes de mesure : 2 à 200 lux,
  200 à 20000 lux.
• temporisation à l'allumage et à l'extinction : 30s.
• température de fonctionnement :
  -30°C à +60°C (cellule),
  -0°C à +45°C (boîtier)
• température de stockage : -20 °C à +60 °C
• degré de protection (cellule) : IP54
• classe d'isolation (cellule) : II
• Hystérésis : 10 %
• distance entre boîtier et cellule : max. 50 m.
• distance entre 2 boîtiers : max. 50 m.
• protection amont : disjoncteur 10A

Capacité de raccordement

- boîtier modulaire : 0,5 à 4mm²

- cellule : 0,75 à 2,5 mm²

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse

EN

Product Features

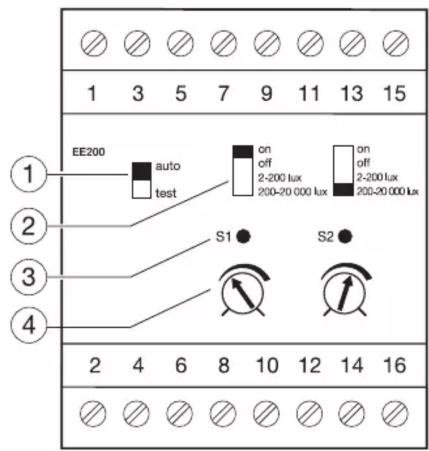

Description du produit - Product description

1 3 5 7 9 11 13 15 EE200 ① auto on on test off 2-200 lux 2-200 lux 200-20 000 lux 200-20 000 lux ② S1 S2 ③ ④ 2 4 6 8 10 12 14 16

① Commutateur du mode de fonctionnement auto/test.

② Commutateur 4 positions pour la sélection de la gamme de luminosité et pour le forçage.

③ Voyant pour la visualisation de l'état de sortie.

④ Potentiomètre pour le réglage du seuil de luminosité.

Schéma de raccordement électrique - electrical connection

L N S1 S2 1 3 5 7 9 11 13 15 on on on auto off 200 lx 200-2000 lx test 200-2000 lx S1 2 4 6 8 10 12 14 16

Garantie

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel.

La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.
