Caractéristiques techniques	Châssis en aluminium, moteur brushless, transmission 4WD, roues tout-terrain, suspension indépendante.
Dimensions	Longueur : 500 mm, Largeur : 400 mm, Hauteur : 200 mm.
Poids	Environ 3,5 kg.
Utilisation	Conçu pour le tout-terrain, idéal pour les sauts et les courses en extérieur.
Maintenance	Vérifier régulièrement les vis et les connexions, nettoyer après utilisation, lubrifier les pièces mobiles.
Réparation	Pièces de rechange disponibles, manuel d'utilisation recommandé pour les réparations.
Sécurité	Utiliser sous la supervision d'un adulte, porter des lunettes de protection lors de l'utilisation.
Informations générales	Ne convient pas aux enfants de moins de 14 ans, nécessite une batterie et un chargeur (non inclus).

FOIRE AUX QUESTIONS - Kraton EXtreme Bash Roller ARRMA

Comment assembler le ARRMA Kraton EXtreme Bash Roller ?

Veuillez suivre le manuel d'assemblage fourni avec le produit. Assurez-vous de bien fixer toutes les vis et de respecter l'ordre d'assemblage des pièces.

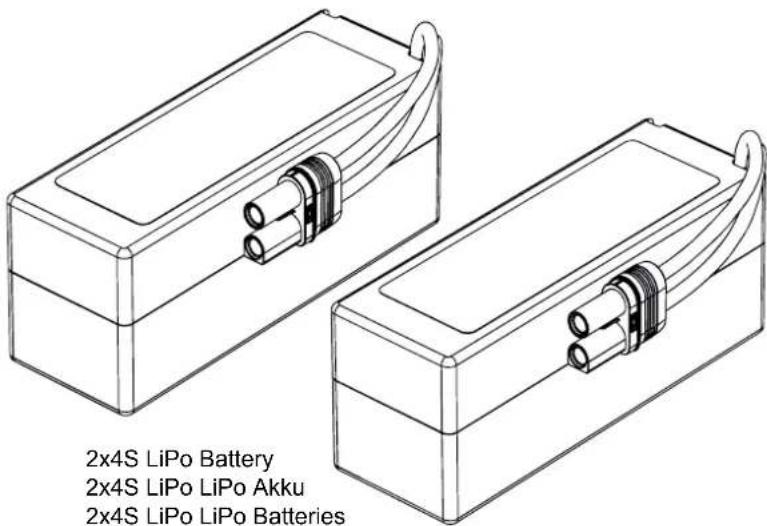

Quelle batterie est compatible avec le ARRMA Kraton EXtreme Bash Roller ?

Ce modèle est compatible avec une batterie LiPo 3S ou 4S. Assurez-vous de vérifier les spécifications de la batterie pour garantir une performance optimale.

Comment régler la direction de mon ARRMA Kraton EXtreme Bash Roller ?

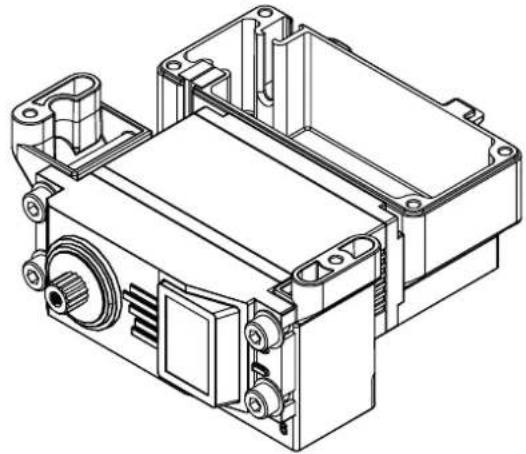

Utilisez le réglage de la direction sur votre émetteur pour ajuster la position neutre. Vous pouvez également vérifier le servo de direction pour toute usure ou défaillance.

Pourquoi mon véhicule ne répond-il pas aux commandes ?

Vérifiez que la batterie de l'émetteur est chargée et que la batterie du véhicule est correctement installée. Assurez-vous également que le récepteur est bien connecté.

Comment entretenir mon ARRMA Kraton EXtreme Bash Roller ?

Nettoyez régulièrement le véhicule après chaque utilisation, vérifiez l'état des pneus et des roulements, et lubrifiez les pièces mobiles si nécessaire.

Quelle est la vitesse maximale de l'ARRMA Kraton EXtreme Bash Roller ?

La vitesse maximale peut atteindre jusqu'à 80 km/h en fonction des conditions et de la configuration de votre batterie. Assurez-vous d'utiliser une batterie adéquate pour atteindre cette performance.

Comment remplacer une pièce endommagée ?

Identifiez la pièce endommagée et consultez le manuel pour le numéro de pièce. Vous pouvez commander des pièces de rechange via le site officiel d'ARRMA ou chez un revendeur agréé.

Mon véhicule surchauffe-t-il pendant l'utilisation ?

Cela peut être dû à une surcharge de la batterie ou à un manque de ventilation. Assurez-vous de faire des pauses régulières et de vérifier que le moteur et l'électronique ne sont pas obstrués par de la saleté.

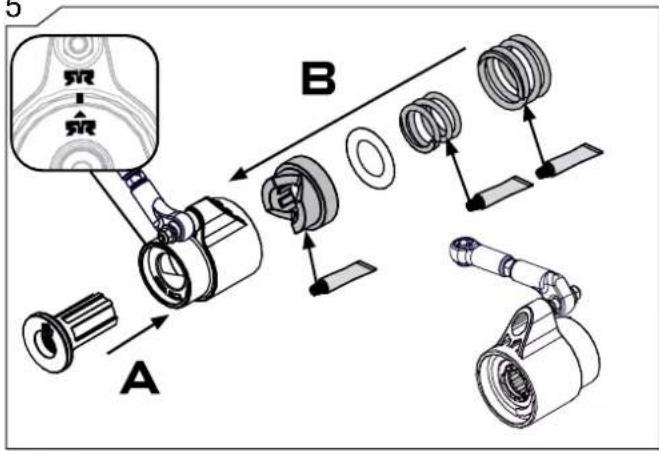

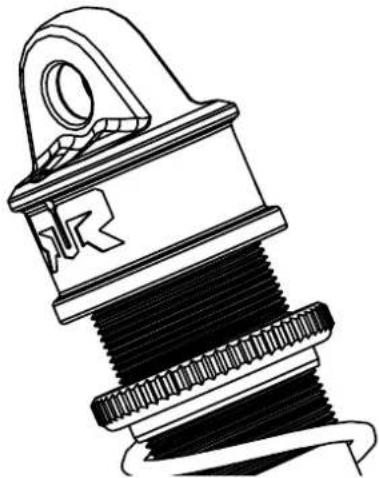

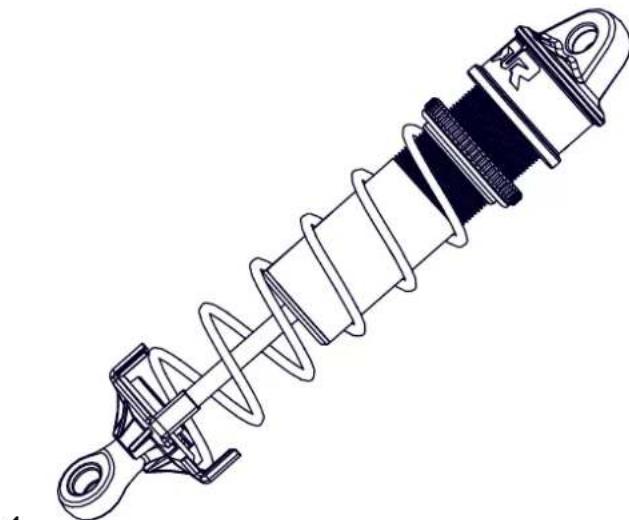

Comment régler la suspension du ARRMA Kraton EXtreme Bash Roller ?

Vous pouvez ajuster la compression et la détente des amortisseurs en utilisant un outil approprié. Consultez le manuel pour des instructions spécifiques sur le réglage de la suspension.

Y a-t-il des accessoires recommandés pour améliorer les performances ?

Oui, des améliorations comme des pneus tout-terrain, un système de refroidissement pour le moteur, et des batteries de meilleure qualité peuvent améliorer les performances de votre véhicule.

MODE D'EMPLOI Kraton EXtreme Bash Roller ARRMA

En tant qu´utilisateur de ce produit, il est de votre seule responsabilité de le faire fonctionner d´une manière qui ne mette en danger ni votre personne, ni de tiers et qui ne provoque pas de dégâts au produit lui-même ou à la propriété d´autrui. Ce modèle est contrôlé par un signal radio, qui peut être soumis à des interférences provenant de nombreuses sources hors de votre contrôle. Ces interférences peuvent provoquer une perte momentanée de contrôle. Il est donc conseillé de garder une bonne distance de sécurité tout autour de votre modèle, ce qui aidera à éviter les collisions ou les blessures.

• Ne faites jamais fonctionner votre modèle lorsque les piles de l´émetteur sont faibles.

• Faites toujours fonctionner votre modèle dans une zone dégagée, à l´écart des voitures, de la circulation ou de personnes.

• Ne faites jamais et pour quelque raison que ce soit fonctionner votre modèle dans la rue ou dans des zones habitées.

que pour tous les équipements optionnels/complémentaires (chargeurs, packs de batteries rechargeables, etc.) que vous utilisez.

• Tenez tous les produits chimiques, les petites pièces et les composants électroniques hors de portée des enfants.

• Ne léchez ni ne mettez jamais en bouche quelque partie de votre modèle que ce

• Faites bien attention lors de l´utilisation d´outils et lors de l´utilisation d´instruments coupants.

• Faites bien attention lors du montage, certaines pièces peuvent avoir des bords coupants.

• Après avoir utilisé votre modèle, NE touchez PAS à certaines de ces pièces telles que le moteur, le contrôleur électronique de vitesse et la batterie, car elles peuvent encore se trouver à des températures élevées. Vous risquez de vous brûler gravement en cas de contact avec elles.

• Ne mettez ni vos doigts ni aucun autre objet entre des pièces en rotation ou en mouvement, vous risqueriez des dommages ou des blessures graves.

• Allumez toujours votre émetteur avant d´allumer le récepteur du véhicule. Éteignez toujours le récepteur avant d´éteindre votre émetteur.

• Veillez à ce que les roues du modèle ne soient pas en contact avec le sol lorsque vous contrôlez le fonctionnement de votre équipement radio. 14 ans et plus. Ceci n’est pas un jouet.

AVERTISSEMENT : Lisez la TOTALITÉ du manuel d´

Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves. Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n´est pas destiné à être utilisé par des enfants sans la surveillance directe d´un adulte. N´essayez pas de démonter le produit, de l´utiliser avec des composants incompatibles ou d´en améliorer les performances sans l´accord d´Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l´entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant l´assemblage, le réglage et l´ ´appareil et d´éviter tout dégât matériel ou toute blessure grave. AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS: ´avoir des produits authen- tiques. Horizon Hobby décline toute garantie et responsabilité concernant les produits de contrefaçon ou les produits se disant compatibles DSM ou Spektrum. REMARQUE ´Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l´onglet de support de ce produit. Les termes suivants sont utilisés dans l´ ´utilisation de ce produit : AVERTISSEMENT : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité ATTENTION : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves. REMARQUE : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures. Précautions et avertissements liés à la sécurité Votre nouveau véhicule Horizon Hobby a été conçu et fabriqué en combinant des composants étanches et des composants résistants à l´eau vous permettant d´utiliser ce l´herbe humide, la neige et même la pluie. Bien que le véhicule possède une grande résistance vis-à-vis de l´eau, il n´est pas entièrement étanche et votre véhicule ne doit PAS être utilisé comme un sous-marin. Les vitesse électronique (ESC), le ou les servo(s) et le récepteur sont étanches, cependant la plupart des composants mécaniques résistent aux projections d´eau mais ne doivent pas être immergés. Les pièces métalliques comme les roulements, les axes de suspension, les vis et les écrous ainsi que les contacts des prises des câbles électriques sont exposés à l´oxydation conditions humides. Pour conserver à long terme les performances de votre véhicule et conserver la garantie, les procédures décrites dans la section « Maintenance en condi- vous ne devez pas utiliser le véhicule dans ces conditions. ATTENTION : Un défaut de soin durant l´utilisation et un non-respect des consignes suivantes peut entraîner un dysfonctionnement du produit et/ou annuler la garantie.

• Lisez avec attention les procédures de maintenance en conditions humides maintenance du véhicule.

• Toutes les batteries ne peuvent être utilisées en conditions humides. Consultez la documentation du fabricant de votre batterie avant utilisation. Des précautions doivent être appliquées quand vous utilisez des batteries Li-Po en conditions humides.

• La majorité des émetteurs ne résiste pas aux projections d´eau. Consultez le manuel ou le fabricant de votre émetteur avant utilisation.

• N´utilisez jamais votre émetteur ou votre véhicule sous un orage.

• N´utilisez JAMAIS votre véhicule où il pourrait entrer en contact avec de l´eau salée contaminée.

• Une petite quantité d´eau peut réduire la durée de vie du moteur s´il n´est excessivement humide, appliquez légèrement les gaz pour évacuer le maximum d´eau du moteur. Faire tourner à un régime élevé un moteur humide causerait son endommagement rapide.

• L´utilisation en conditions humides peut réduire la durée de vie du moteur. La transmission en utilisant un pignon plus petit ou une couronne plus grande. Cela augmentera le couple (et la durée de vie du moteur) quand vous roulez dans la augmente la charge appliquée au moteur. Maintenance en conditions humides

• Evacuez l´eau collectée par les pneus en les faisant tourner à haute vitesse. Retirez la carrosserie, retournez le véhicule et donnez des courts coups d´accélérateur plein gaz jusqu´à ce que l´eau soit retirée. Voir page 31 ATTENTION : Tenez toujours éloigné des parties en rotation, les mains, les doigts, les outils ou autre objet lâches/pendants.

• Retirez la batterie et séchez ses contacts. Si vous possédez un compresseur d´air ou une bombe d´air compressé, chassez toute l´humidité qui se trouve dans la prise.

• Retirez les roues du véhicule et rincez-les à l´aide d´un arrosoir pour retirer la boue et la poussière. Evitez de rincer les roulements et la transmission. REMARQUE : N´utilisez jamais un nettoyeur haute-pression pour nettoyer le véhicule.

• Utilisez un compresseur d´air ou une bombe d´air compressée pour sécher le véhicule et vous aider à retirer l´eau logée dans les renfoncements et les recoins.

pièces métalliques. Ne pas en vaporiser sur le moteur.

• Laissez le véhicule sécher avant de le stocker. L´eau (et l´huile) peuvent continuer à s´écouler durant quelques heures.

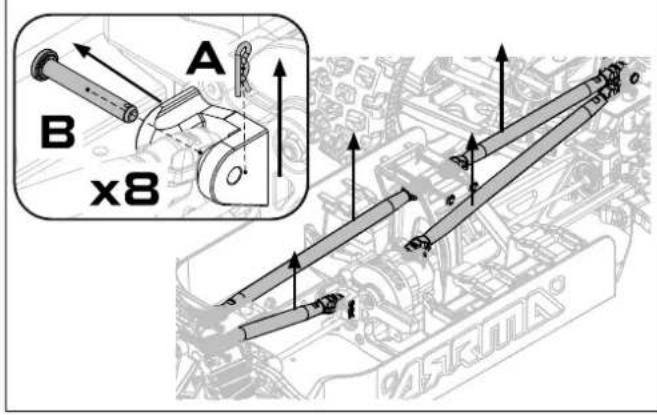

éléments suivants: - Les axes de roues et roulements des fusées avant et arrière. - Tous les boitiers de transmissions, pignons et différentiels. - Le moteur—nettoyez-le à l´aide d´un aérosol de nettoyant moteur et lubrifiez les paliers à l´aide de lubrifiant pour roulements. VÉHICULE RÉSISTANT À L’EAU ET ÉQUIPÉ D’UNE ÉLECTRONIQUE ÉTANCHEWWW.ARRMA-RC.COM

Support At ARRMA we want you to love running your kit and make owning a high performance RC car as simple as possible. If you have any questions about running, maintaining, tuning or repairing your ARRMA product there are two options for you to use to get help and advice. Visit ARRMA- Bei ARRMA möchten wir, dass Sie lange Freude an Ihrem High-Performance-RC-Modell haben. Sollten Sie Fragen zu Betrieb, Wartung, Tuning oder Reparatur haben, dann bieten wir eine Fülle von Möglichkeiten. Gehen Sie auf arrma-rc.com, um mehr über Hilfestellung, Teile oder Tuningteile werden alles tun, um Ihnen helfen zu können.` Support Chez ARRMA notre volonté est que vous appréciez faire évoluer votre voiture et vous faire posséder une modèle RC de haute performance aussi simple que possible. Si vous avez des questions concernant le fonctionnement, la maintenance, le réglage ou la réparation de votre produit ARRMA, il y a trois possibilité que vous pouvez utilisez pour obtenir l’aide et des conseils. Visitez ARRMA-RC.com pour la prise en charge, des pièces et des mises à niveau de com (ROW) 24h par jour et nous ferons de notre mieux pour vous aider dansvotre requête. Hilfestellung Page Page Warnings

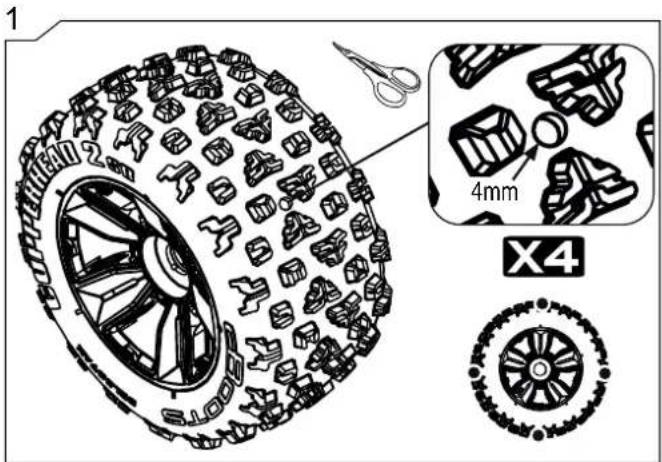

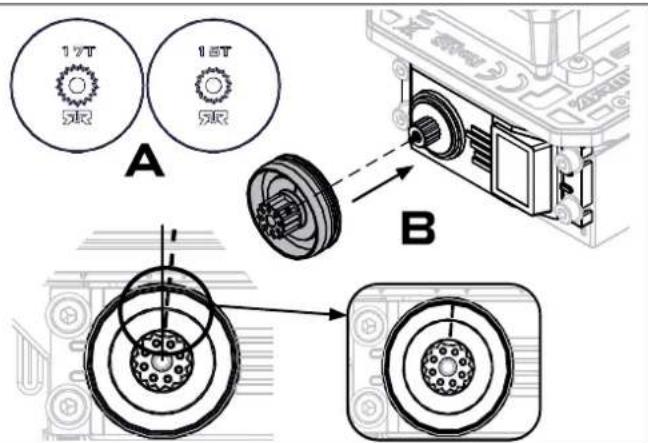

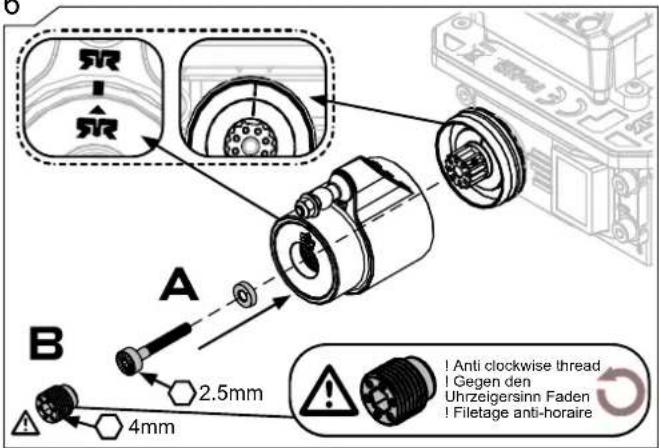

Entretien de l’arbre de transmission 28 Comment...Changez le Pignon / Moteur 29 Comment...Réglage de la hauteur du châssis 30 Comment...Ventilez vos pneus 31 Durée de la garantie 34 Contents Inhalte ContenuWWW.ARRMA-RC.COM

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à l’expiration de la période de garantie. Limitations de la garantie (a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas transférable. Le recours de l’acheteur consiste en la réparation ou en l’échange dans le cadre de cette garantie. La garantie s’applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes. (b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l’utilisateur pour l’utilisation prévue. (c) Recours de l’acheteur – Il est de la seule discrétion d’Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l’acheteur lorsqu’un défaut est constaté. décision de réparer ou de remplacer le produit est du seul ressort d’Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipulation erronés, d’accidents ou encore du fonctionnement Limitation des dommages Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de la maintenance du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon ne prend en compte aucune garantie et n‘accepte aucun recours pour les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur. En utilisant et en montant le produit, l’acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie l’utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d’origine. Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d’utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur. avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d’une décision appropriée, destinée à vous aider le plus rapidement possible. Si votre produit doit faire l’objet d’une maintenance ou d’une réparation, adressez-vous soit à votre revendeur spécialisé, soit règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez joindre une preuve d’achat, une description détaillée des défauts ainsi qu’une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un numéro de téléphone (pour demander des renseignements) et d’une adresse de courriel. Les demandes en garantie seront uniquement traitées en présence d’une preuve d’achat originale émanant d’un revendeur spécialisé Cette décision relève uniquement d’Horizon Hobby. Réparations payantes En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l’absence d’un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l’utiliser autrement. 10/2015
