VFP47DW - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Vedette
Modèle	VFP47DW
Capacité	14 couverts
Hauteur	845 mm
Largeur	598 mm
Profondeur (porte fermée)	600 mm
Profondeur (porte ouverte à 90°)	1150 mm
Pression d'eau	0,04 - 1 MPa
Alimentation électrique	220-240 V, 10/13/16 A, mise à la terre obligatoire
Programmes de lavage	Intensif, Tout en Un, ECO, 90 min, Verre, Rapide
Fonctions	Départ différé (3/6/9 h), Verrouillage enfant, Extra séchage, Ouverture automatique de porte
Adoucisseur d'eau	Réglable (H1 à H6), réservoir de sel

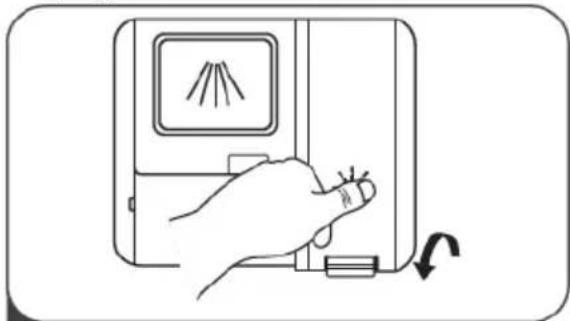

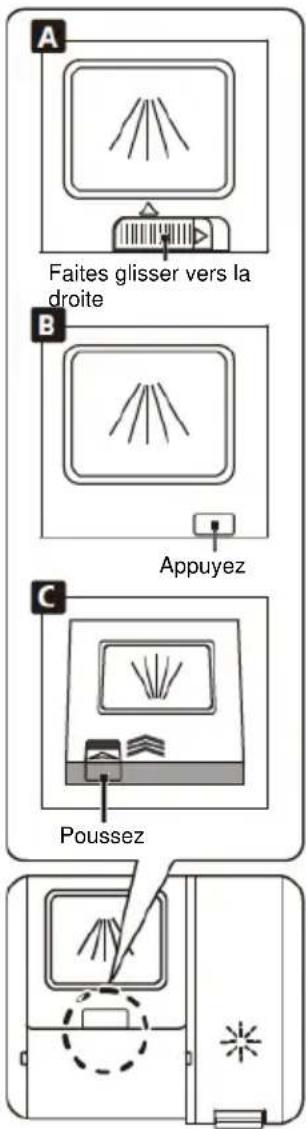

Distributeur de produit de rinçage	Réglable (d1 à d5)
Système de filtration	Filtre primaire, fin et principal – nettoyage régulier requis
Bras d'aspersion	Supérieur et inférieur amovibles pour nettoyage
Panier supérieur	Réglable en hauteur (2 positions), support-tasses rabattable
Sécurité	Verrouillage enfant, arrêt automatique après 15 min, système Aquastop (tuyau d'arrivée d'eau sécurisé)
Entretien	Nettoyage extérieur chiffon humide, intérieur et filtres régulièrement, joints de porte
Installation	Pose libre ou sous plan (retrait panneau supérieur), réglage des pieds, inclinaison max 2°
Consommation programme ECO	0,849 kWh, 10 L d'eau, 233 min
Réparabilité	Pièces détachées disponibles 7 à 10 ans selon type

FOIRE AUX QUESTIONS - VFP47DW VEDETTE

Comment régler l'adoucisseur d'eau ?

Fermez la porte, allumez l'appareil et dans les 60 secondes, appuyez sur le bouton Programme (>) pendant plus de 5 secondes. Utilisez les boutons Programme pour sélectionner le niveau (H1 à H6) correspondant à la dureté de votre eau. Appuyez sur Marche/Arrêt pour quitter.

Quand et comment ajouter du sel ?

Ajoutez du sel spécial lave-vaisselle lorsque le voyant d'alerte de sel s'allume. Retirez le panier inférieur, dévissez le couvercle du réservoir, versez environ 1,5 kg de sel, remplissez d'eau jusqu'au niveau max, puis revissez. Lancez un programme court immédiatement après.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le fusible ou le disjoncteur n'a pas sauté, que l'appareil est sous tension, que la porte est bien fermée et que l'arrivée d'eau est ouverte. Si le problème persiste, consultez le guide de dépannage.

Comment nettoyer le système de filtration ?

Tournez le filtre primaire dans le sens antihoraire pour le déverrouiller, soulevez-le et retirez-le. Retirez le filtre fin. Rincez les filtres sous l'eau du robinet avec une brosse non abrasive. Remontez en ordre inverse et tournez dans le sens horaire jusqu'à la flèche de fermeture.

Comment nettoyer les bras d'aspersion ?

Pour le bras supérieur, maintenez l'écrou et tournez dans le sens horaire pour le retirer. Pour le bras inférieur, tirez vers le haut. Lavez-les à l'eau tiède savonneuse, nettoyez les buses avec une brosse souple, rincez et remettez en place.

Que faire en cas de mousse dans la cuve ?

Utilisez uniquement du détergent spécial lave-vaisselle. Ouvrez la porte pour évaporer la mousse, ajoutez 1 litre d'eau froide, fermez la porte et lancez un cycle de vidange. Répétez si nécessaire.

Comment utiliser le départ différé ?

Après avoir sélectionné un programme, appuyez sur le bouton Départ différé pour choisir 3h, 6h ou 9h. Le voyant correspondant s'allume. Appuyez sur Départ/Pause pour lancer le compte à rebours.

Comment activer le verrouillage enfant ?

Maintenez le bouton Verrouillage enfant enfoncé pendant 3 secondes. Les boutons du bandeau (sauf Marche/Arrêt) sont verrouillés. Répétez l'opération pour désactiver.

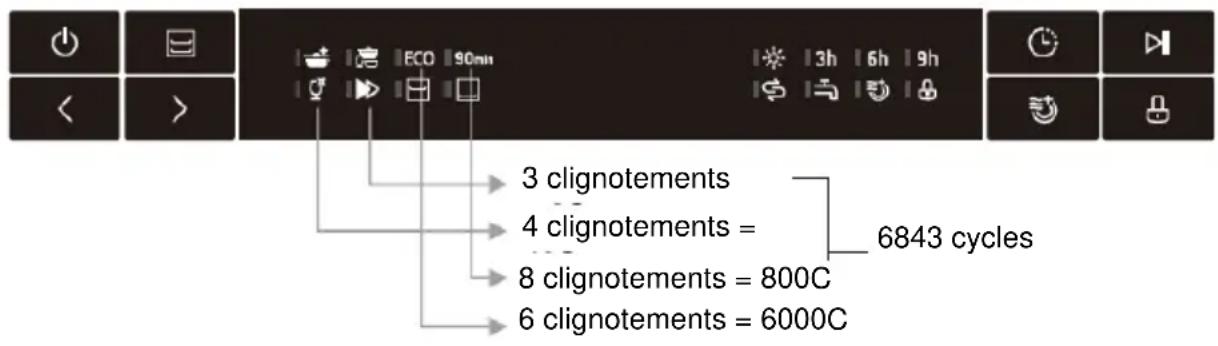

Que signifient les codes d'erreur ?

Les codes sont affichés par clignotements des voyants : Rapide seul = délai d'arrivée d'eau ; Verre+Rapide = température non atteinte ; 90 min seul = débordement ; ECO+90 min+Rapide = erreur de communication. Consultez le manuel pour les détails.

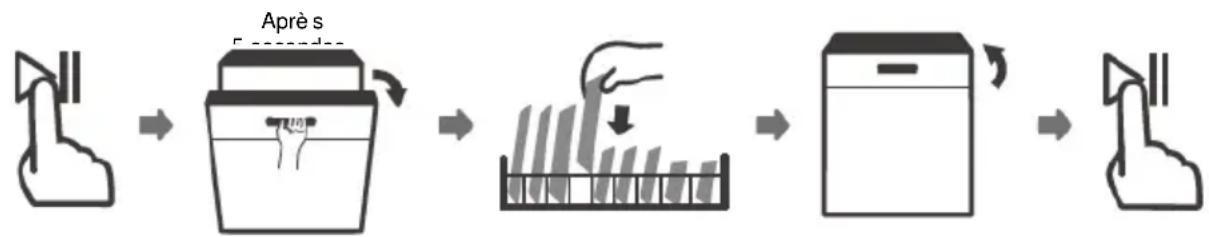

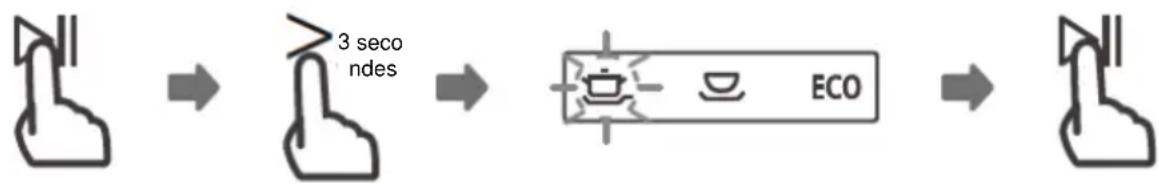

Comment changer de programme en cours de cycle ?

Appuyez sur Départ/Pause pour mettre en pause. Maintenez le bouton Programme (>) pendant plus de 3 secondes pour accéder au mode de sélection. Choisissez un nouveau programme et appuyez sur Départ/Pause pour reprendre.

MODE D'EMPLOI VFP47DW VEDETTE

PARTIE I : Version gé né rique

Veuillez lire attentivement cette notice avant d'utiliser ce lave-vaisselle. Conservez ce mode d'emploi pour pouvoir vous y référer ultérieurement.

TABLE DES MATIÈRES

01 CONSIGNES DE SÉCURITÉ ...... 2
02 PRÉSENTATION DE L'APPAREIL....6
03 UTILISATION DE VOTRE LAVE-VAISSELLE 7

Ajout de sel dans l'adoucisseur 7

Conseils relatifs au chargement des paniers.... 9

04 ENTRETIEN ET NETTOYAGE.... 10

Entretien extérieur.... 10

Entretien intérieur.... 10

Entretien du lave-vaisselle 13

05 CONSIGNES D'INSTALLATION.... 14

À propos du raccordement électrique.... 14

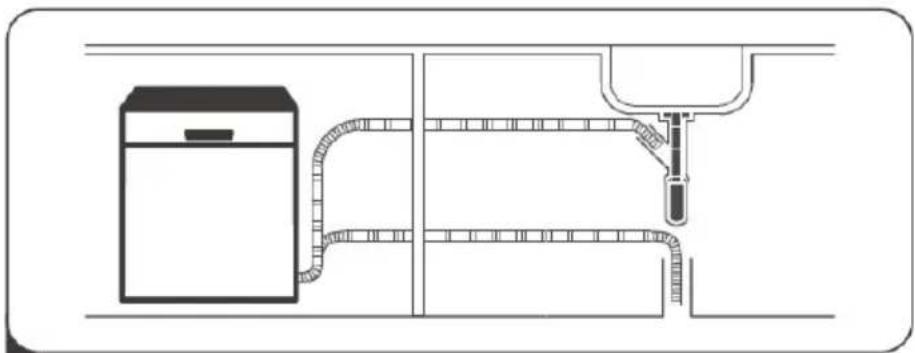

Arrivée d'eau et vidange 15

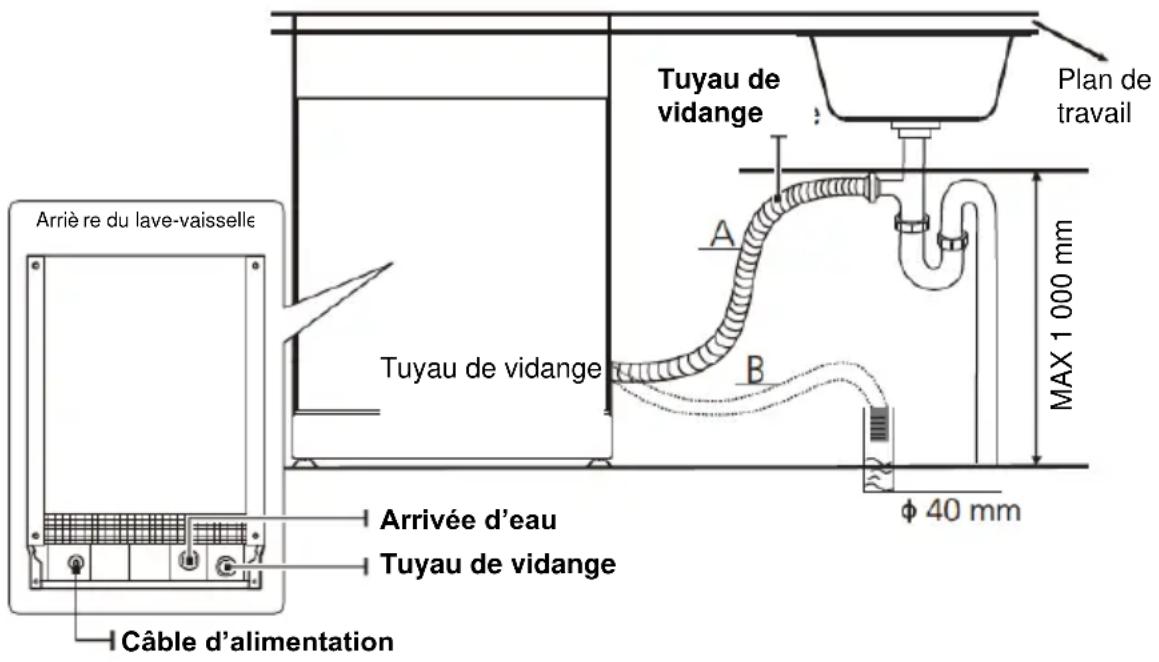

Raccordement du tuyau de vidange.... 16

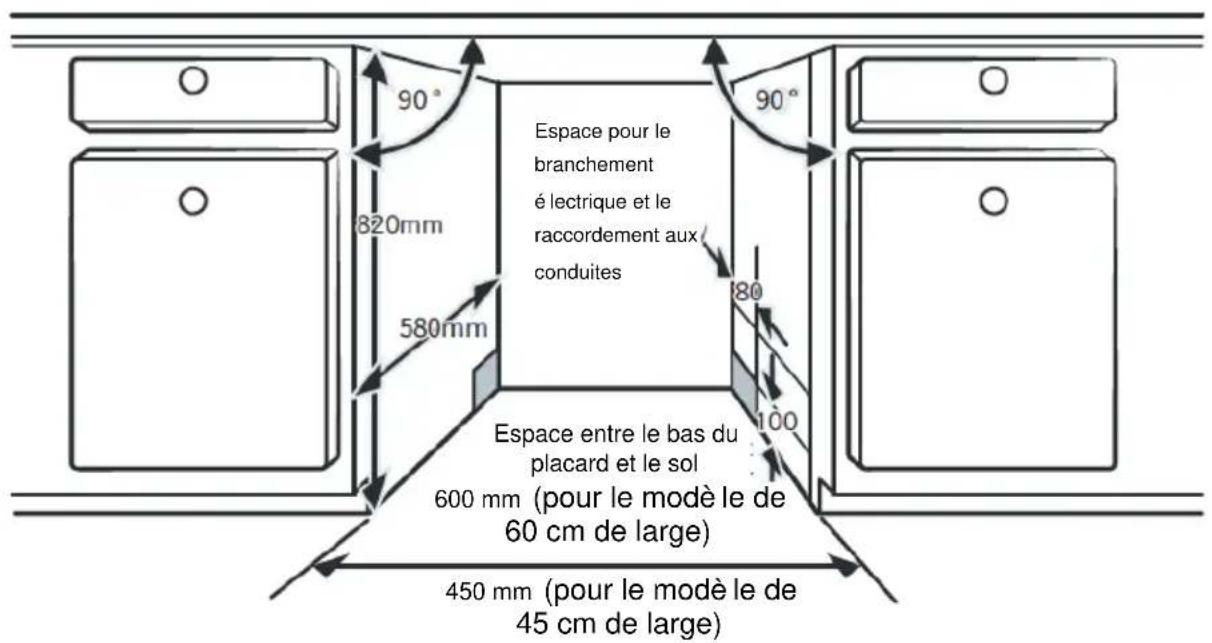

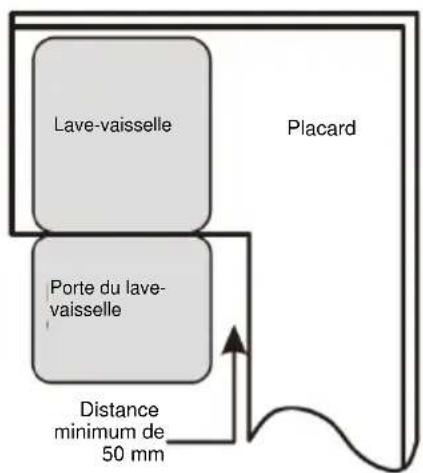

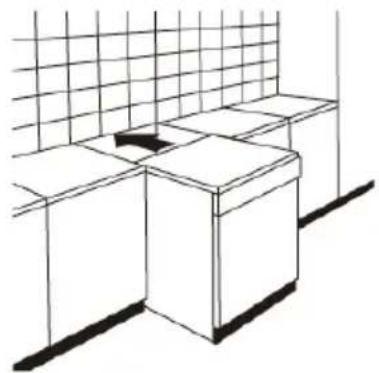

Positionnement de l'appareil 17

Installation sur pied 17

06 GUIDE DE DÉPANNAGE.... 19

Disponibilité des pièces de rechange 22

07 CHARGEMENT DES PANIERS 23

REMARQUE :

• Ré fé rez-vous à la rubrique Guide de dé pannage : celle-ci peut vous aider à remé dier vous-mê me à certains des problème mes les plus courants.
• Si vous ne pouvez pas remédier vous-même me au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans pré avis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

01 CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Lorsque vous utilisez votre lave-vaisselle, observez les pré cautions indiqué es ci-dessous :

Seul un technicien qualifié peut procéder à l'installation et à la réparation de l'appareil
- Cet appareil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnements de travail ;
  – exploitations agricoles ;
• hôtels, motels, chambres d'hôtes et autres environnements résidentiels ;
• é tablissements de demi-pension.

- Les enfants â gés de 8 ans et plus, les personnes dont les capacité s physiques, sensorielles ou mentales sont réduites et les personnes dé nué es d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne expérimentée ou s'ils ont reç u les instructions né cessaires à l'utilisation sé curisé e de l'appareil et s'ils comprennent les risques encourus.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectué par des enfants sans supervision. (Pour EN 60335-1)

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances suffisantes, à moins que celles-ci soient sous surveillance ou que des consignes spécifiques leur aient été données concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. (Pour CEI 60335-1)

• Les maté riaux d'emballage peuvent être dangereux pour les enfants !

• Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Cet appareil est exclusivement ré servé à un usage domestique.
• Pour é viter tout risque d'é lectrocution, veillez à ne jamais immerger l'appareil, le câ ble ou la prise dans l'eau ou dans tout autre liquide. Veuillez dé brancher l'appareil avant toute opé ration de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.

• Si le câ ble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un ré parateur agréé ou par une personne de compétence similaire afin d'é viter tout danger.

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'é lectrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre.

• La prise doit être branchée à une source adapté qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
• Un mauvais branchement du conducteur de mise à la terre peut entraî ner un risque d'é lectrocution.
• En cas de doute concernant la mise à la terre de l'appareil, faites appel à un é lectricien compé tent ou à un représentant du service de ré paration.
• Ne modifiez pas la fiche é lectrique fournie avec l'appareil.
• Si celle-ci n'est pas adapté e à votre prise, faites installer une prise adé quate par un électricien compétent.
• Veillez à ne pas abî mer, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers à vaisselle du lave-vaisselle.
• N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installé es.
• Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en é chapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
• Lorsque vous chargez de la vaisselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte ;
2) Attention : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tê te vers le bas ou en position horizontale.

- Certains détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrê mement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte de l'appareil est ouverte.

• À la fin du cycle de lavage, vérifiez que l'appareil ne contient pas de résidus de dé tergent.
• Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
• Pour les ustensiles en plastique qui ne pré sentent aucune mention de ce type, vé rifiez les recommandations du fabricant.
• Utilisez uniquement les produits détergents et les agents de rinç age recommandés pour les lave-vaisselle automatiques.

• N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lave-vaisselle.

• Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.

• Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le câ ble d'alimentation.
• Ne modifiez pas les commandes.
  • L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne ré utilisez pas vos anciens flexibles.
• Dans un souci d'économie d'énergie, en mode veille, l'appareil s'éteint automatiquement si aucune opération n'est réalisé e pendant 15 minutes.
• Ce produit dispose d'une capacité maximale de 14 couverts.
• La pression de l'eau à l'arrivée e doit être é gale ou inférieure à 1 MPa.
• La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

Mise au rebut

- Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage.

Pour ce faire, vous devrez couper le câ ble d'alimentation et rendre le système de fermeture de la porte inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
• En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimales.
• Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures mé nagè res.
• MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non trié s. Cet appareil est à mettre au rebut sé paré ment pour pouvoir ê tre traité de manière re adapté e.

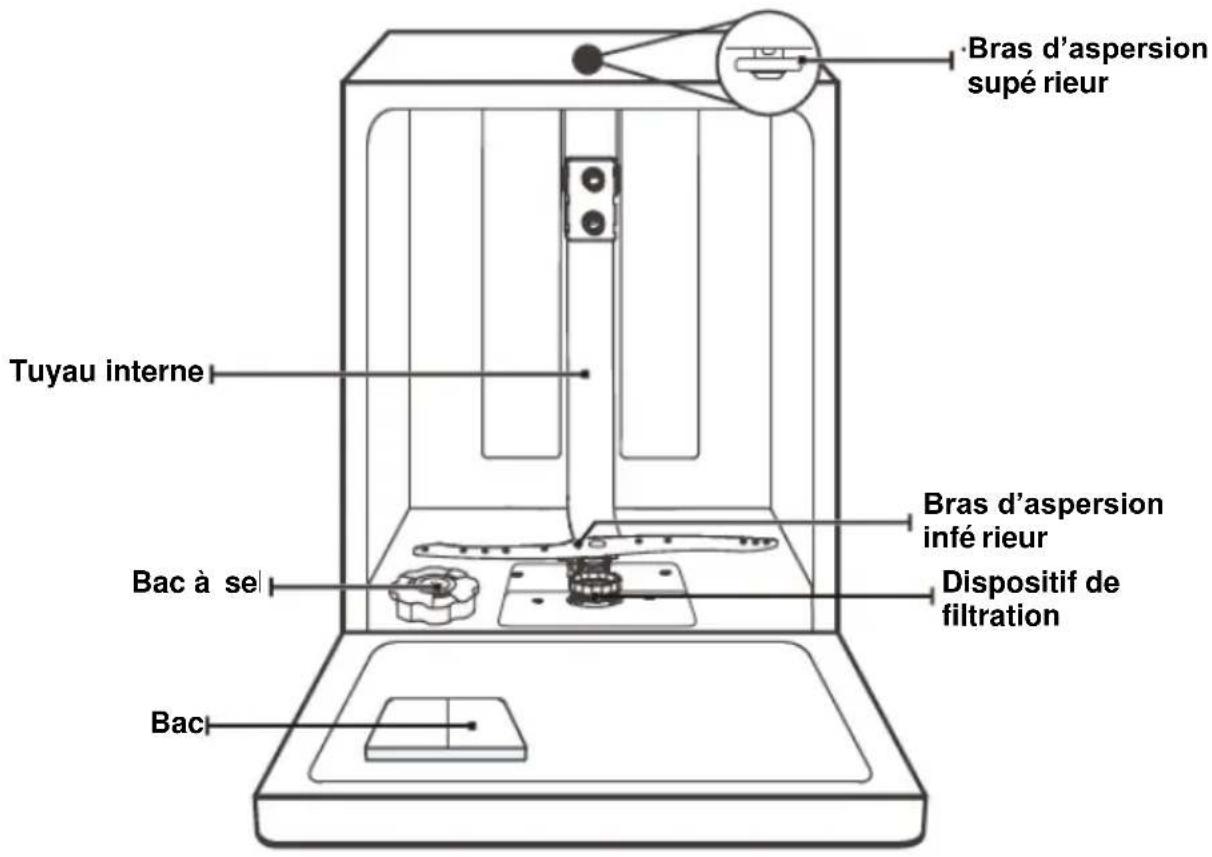

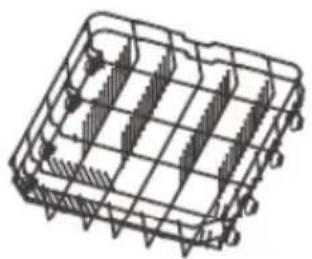

02 PRÉSENTATION DE L'APPAREIL

IMPORTANT :

Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première re utilisation.

Panier à couverts

Support à tasses
Bras d'aspersion central
Panier du haut

Les illustrations sont uniquement fournies à titre indicatif, les différents modè les peuvent varier.

03 UTILISATION DE VOTRE LAVE-VAISSELLE

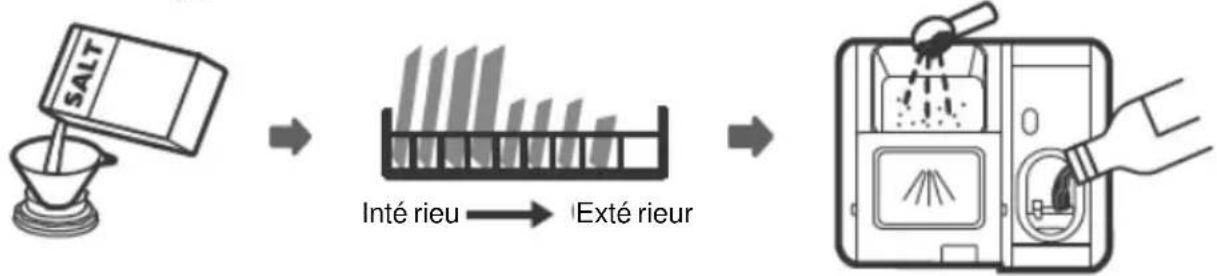

Avant d'utiliser votre lave-vaisselle :


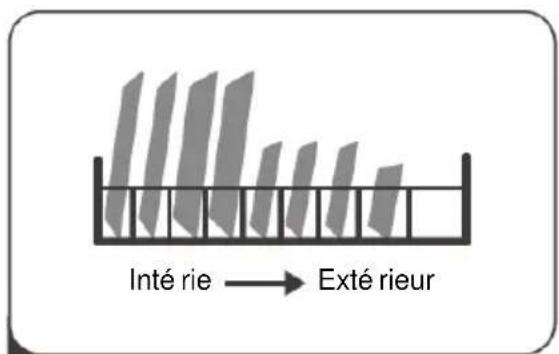

    A["SALT"] --> B["Inté rieur"]
    B --> C["Exté rieur"]
    C --> D["Final device with cleaning and dusting"]

1. Ré glez l'adoucisseur d'eau
2. Ajoutez le sel dans l'adoucisseur

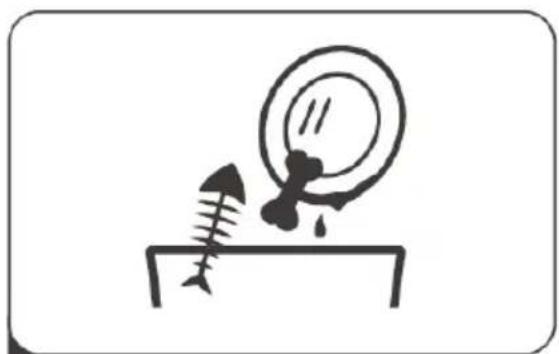

3. Dé posez la vaisselle sale

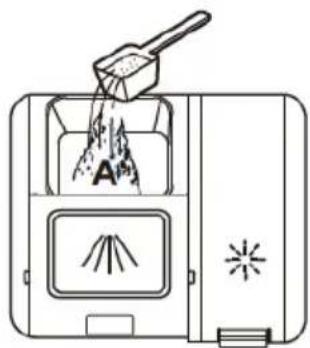

4. Remplissez le distributeur de dé tergent

Veuillez vous reporter à la section 1 « Adoucisseur d'eau » de la PARTIE II : Version spéciale, pour ré gler l'adoucisseur d'eau.

Ajout de sel dans l'adoucisseur

REMARQUE :

Si votre modèle le n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Veillez à toujours utiliser du sel conç u pour les lave-vaisselle.

Le ré servoir de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :

AVERTISSEMENT

• N'utilisez que du sel conçu spécialement pour les lave-vaisselle !
  Tout autre type de sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'appareil est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu pour responsable des dommages causés.

- Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de sel ou de l'eau salé e éventuellement versés à côté demeurent dans le fond de l'appareil pendant une certaine durée, ce qui pourrait entraî ner une corrosion de la surface.

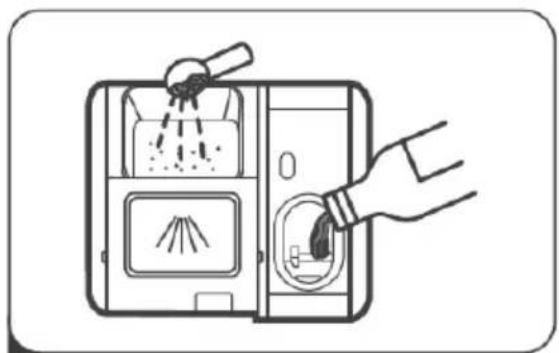

Pour ajouter le sel spécial lave-vaisselle, suivez la procé dure ci-dessous :

1. Retirez le panier du bas et dévissez le couvercle du réservoir.
2. Positionnez l'extrémité de l'entonnoir (s'il est fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
3. Remplissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Une fois le réservoir rempli, revissez le couvercle en serrant bien.
5. Une fois le réservoir de sel rempli, le voyant d'alerte du sel s'éteint.
6. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d'é viter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

REMARQUE :

• le réservoir de sel ne doit être rempli que lorsque le voyant d'alerte du sel (⇨) du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du ré servoir.

Si le bandeau de commandes ne dispose pas de voyant d'alerte du sel (sur certains modèles), vous pouvez déterminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles exécutés par le lave-vaisselle.

- Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'é liminer.

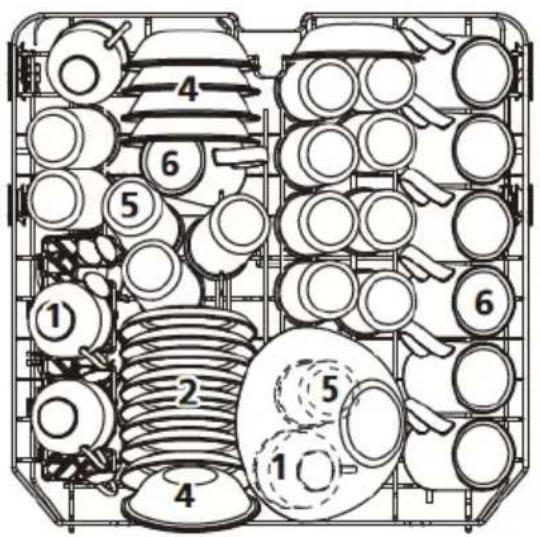

Conseils relatifs au chargement des paniers

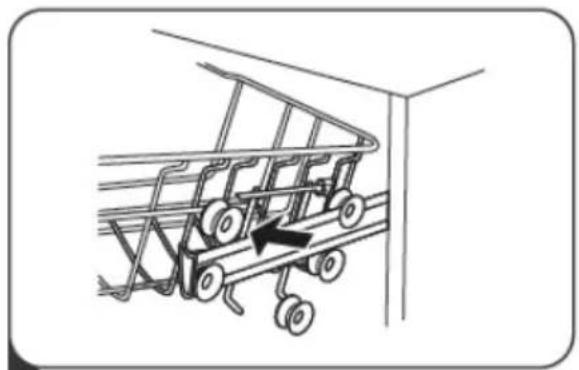

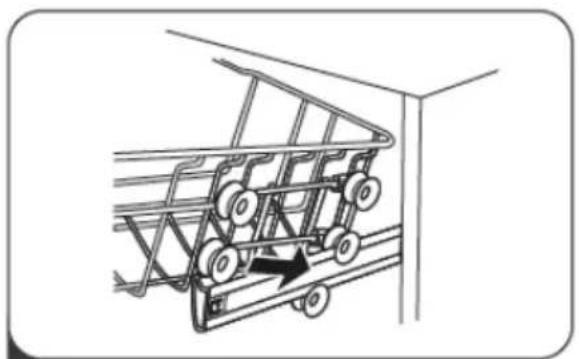

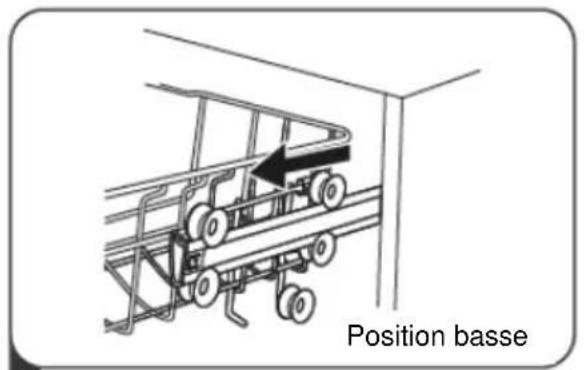

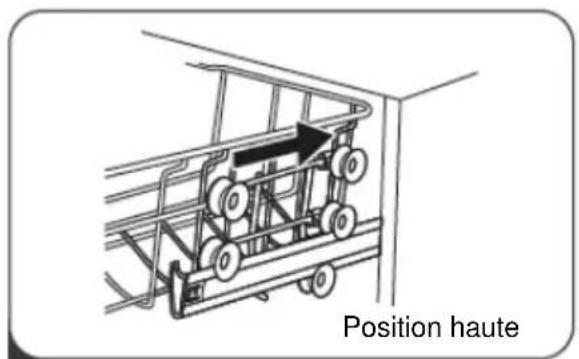

Ré glage du panier du haut

Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas.

Pour régler la hauteur du panier du haut, suivez les é tapes ci-dessous :

1 Sortez le panier du haut.

2 Retirez le panier du haut.

3 Remettez en place le panier du haut sur la coulisse supé rieure ou infé rieure.

4 Rentrez le panier du haut.

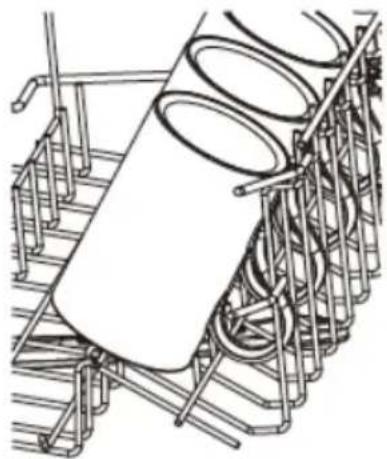

Rabattre les supports-tasses

Pour libé rer de la place pour les éléments plus grands dans le panier du haut, rabattez le support à tasses vers le haut. Vous pouvez poser les grands verres contre ce support. Vous pouvez également le retirer lorsque vous n'en avez plus l'utilité.

Lorsque le panier supé rieur est en position haute, la hauteur des tasses à café placé es dans le support-tasse ne peut pas dé passer 60 mm.

04 ENTRETIEN ET NETTOYAGE

Entretien exté rieur

Porte et joint de porte

Nettoyez régulièrement les joints de porte à l'aide d'un chiffon humide non abrasif pour retirer les ré sidus alimentaires. Lorsque vous remplissez votre lave-vaisselle, il arrive que des résidus alimentaires ou liquides tachent les côtés de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les é ventuels dé pôts avant de fermer la porte.

Bandeau de commande

Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.

AVERTISSEMENT

• Pour éviter que l'eau ne pénètre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilisez jamais de produits nettoyants en spray.
• N'utilisez jamais de nettoyants abrasifs ou d'éponges à récurer sur les surfaces exté rieures, car cela risquerait de rayer le revêtement. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien inté rieur

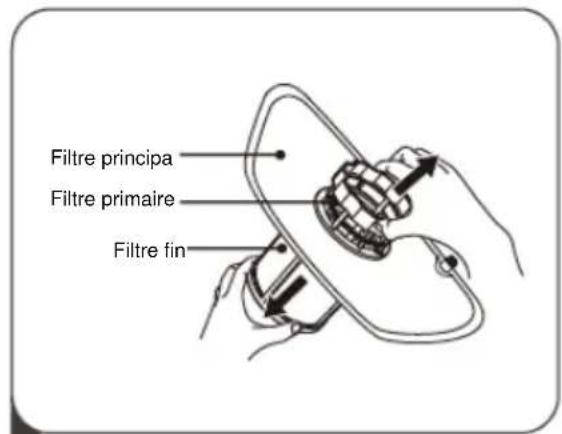

Système de filtration

Le système de filtration situé en bas de l'appareil retient les gros débris pendant le cycle de lavage, y compris les corps é trangers tels que les cure-dents et les é clats de vaisselle. Les ré sidus collecté s peuvent boucher les filtres. Vé rifiez ré guliè rement l'état des filtres, retirez avec précaution les corps étrangers et, si nécessaire, nettoyez les diffé rentes piè ces du système de filtration en les passant sous l'eau. Suivez la procé dure ci-dessous pour nettoyer le filtre.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles les de systèmes de filtration et de bras d'aspersion peuvent varier.

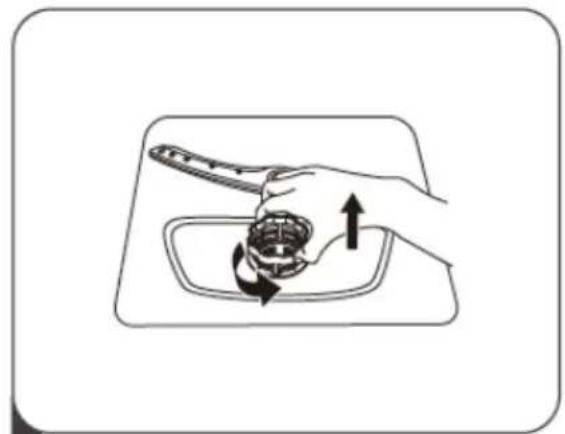

1 Tenez le filtre primaire et tournez-le dans le sens antihoraire pour le dé verrouiller. Soulevez le filtre, puis sortez-le du lave-vaisselle.

2 Vous pouvez retirer le filtre fin situé en bas du dispositif de filtration.

Dé montez le filtre primaire du filtre principal en appuyant dé licatement sur les languettes situé es en haut avant de retirer le filtre.

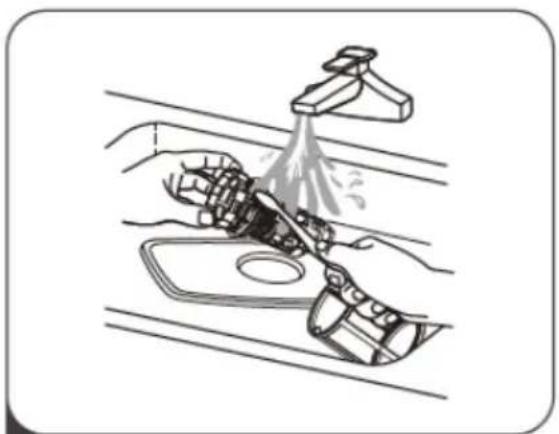

3 Rincez le filtre sous l'eau du robinet pour en retirer les principaux ré sidus alimentaires.

Pour un nettoyage plus efficace, utilisez une brosse de nettoyage non abrasive.

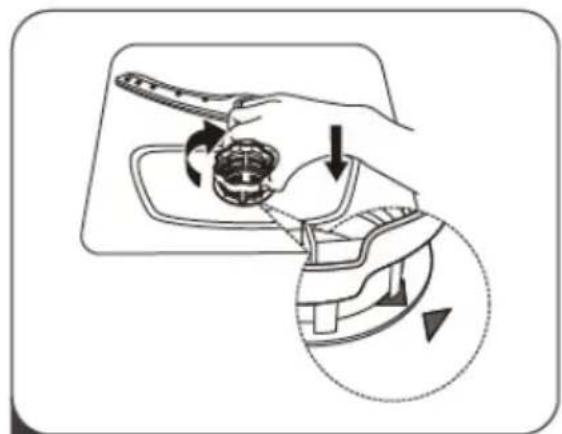

4 Remontez les filtres en suivant les étapes de démontage dans l'ordre inverse, replacez le dispositif de filtration et tournez-le dans le sens horaire jusqu'à la flèche de fermeture.

AVERTISSEMENT

• Ne serrez pas excessivement les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne pénètrent dans le système et n'entraînent un blocage.
• N'utilisez jamais le lave-vaisselle sans les filtres. Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

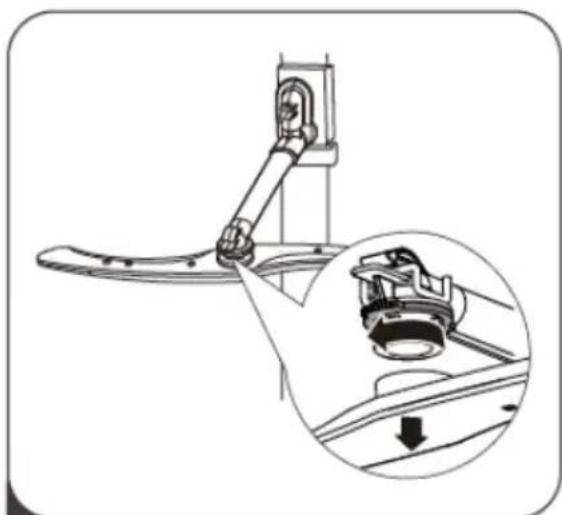

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.

Pour nettoyer les bras d'aspersion, suivez les consignes ci-dessous :

Pour retirer le bras d'aspersion supé rieur, maintenez l'é crou et faites tourner le bras dans le sens des aiguilles d'une montre.

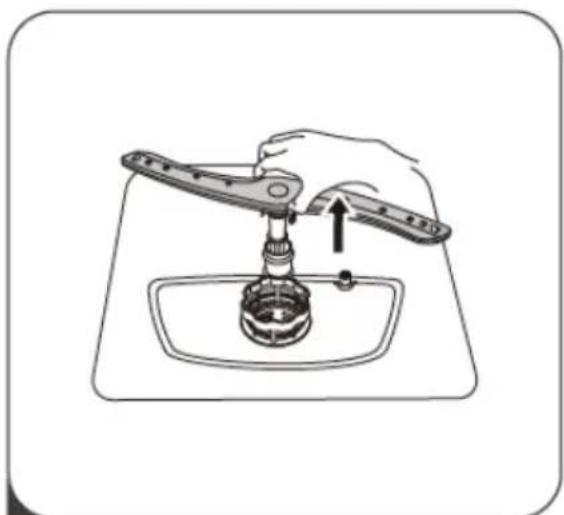

2 Pour retirer le bras d'aspersion infé rieur, tirez-le vers le haut.

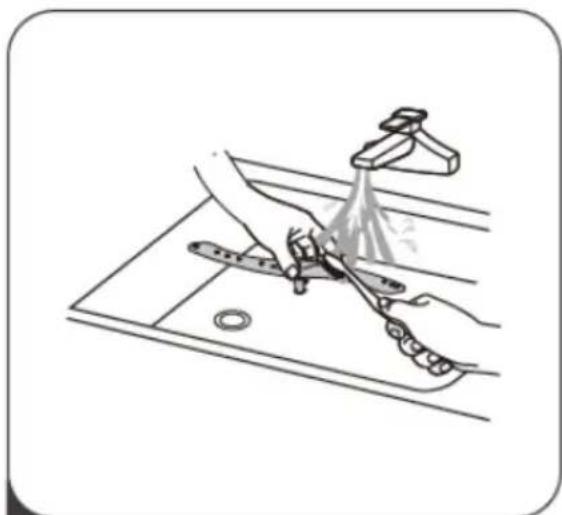

3 Lavez les bras dans de l'eau tiède et savonneuse et nettoyez les buses à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.

Pré cautions antigivre

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure ci-dessous :

1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour ré cupé rer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtre au fond de la cuve et épongez l'eau résiduelle dans le bassin.

Après chaque lavage

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte lé gè rement ouverte pendant un moment afin que l'humidité et les odeurs puissent s'é chapper.

Dé brancher la prise

Dé branchez la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiè de et savonneuse.

Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conç u pour les lave-vaisselle.

En cas de non-utilisation prolongée

Il est recommandé de lancer un cycle de lavage à vide, puis de dé brancher la prise, de couper l'arrivée e d'eau et de laisser la porte lé gè rement entrouverte. Ceci permettra d'optimiser la durée e de vie des joints de porte et d'empê cher la formation d'odeurs à l'inté rieur de l'appareil.

Dé placer l'appareil

Si vous devez dé placer l'appareil, essayez de le maintenir en position verticale. En cas de né cessité absolue, vous pouvez le positionnez sur l'arrière re.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la pré sence de ré sidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une é ponge humide permettra d'é viter ce phé nomè ne.

05 CONSIGNES D'INSTALLATION

AVERTISSEMENT

Risque d'électrocution

Coupez l'électricité avant d'installer le lave-vaisselle.

Le non-respect de cette consigne peut entraî nei un risque de décès ou d'électrocution.

Attention

Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnels.

Pour votre sécurité :

• N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
• Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.

Ré fé rez-vous à la plaque signalé tique de l'appareil pour connaî tre la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adapté. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct ré servé à cet appareil.

Vérifiez que la tension et la fréquence de l'alimentation correspondent à la plaque signalé tique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assuré e. Si la prise é lectrique à laquelle l'appareil doit être branché n'est pas adapté e, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraîner une surchauffe et des brû lures.

Assurez-vous que le branchement est équipé d'une mise à la terre avant d'utiliser votre lave-vaisselle.

Arrivée d'eau et vidange

Raccordement à l'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord fileté 3/4 et assurez-vous qu'il soit bien serré. Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour é viter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.

Tuyau d'arrivée d'eau ordinaire

Tuyau d'arrivée d'eau sé curisé

À propos du tuyau d'arrivée d'eau sécurisé

Le tuyau d'arrivée d'eau sécurisé a une double paroi. Ce système intervient en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le sas d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.

AVERTISSEMENT

Un tuyau fixé à un robinet peut exploser s'il est installé sur la même arrivée d'eau que le lave-vaisselle. Si votre é vier en est é quipé, nous vou recommandons de démonter le tuyau et d'obstruer l'ouverture.

Comment raccorder le tuyau d'arrivée d'eau sécurisé

1. Retirez les flexibles fournis du compartiment de stockage situé à l'arrière du lave-vaisselle.
2. Vissez le flexible d'arrivée au robinet à l'aide d'un raccord fileté 3/4.
3. Ouvrez entièrement l'arrivée d'eau avant de démarrer le lave-vaisselle.

Comment démonter le tuyau d'arrivée d'eau sécurisé

1. Coupez l'eau.
2. Dévissez le tuyau d'arrivée d'eau sécurisé du robinet.

Raccordement du tuyau de vidange

Insé rez le tuyau de vidange dans un conduit d'é vacuation de diamè tre 4 cm minimum, ou laissez-le couler dans l'é vier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'é vacuation doit être inférieure à 1000 mm. Afin d'éviter tout refoulement, l'extrémité du tuyau ne doit pas être immergée dans l'eau.

⚠️ Veuillez fixer le tuyau de vidange en position A ou B de manière à ce qu'il tienne bien en place

Comment é vacuer l'excé dent d'eau des tuyaux

Si le tuyau de vidange est situé à plus de 1 000 mm du sol, un excédent d'eau risque de rester dans le tuyau. Il sera nécessaire d'é vacuer l'excé dent d'eau dans un bol ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'é vier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour é viter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni é crasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.

Celui-ci ne doit pas excé der 4 mè tres de longueur, à dé faut de quoi la performance du lave-vaisselle pourrait è tre réduite.

Raccordement du siphon

Le raccordement à l'évacuation doit se situer à moins de 1000 mm de hauteur (maximum) par rapport au bas du lave-vaisselle.

Positionnement de l'appareil

Installez l'appareil à l'endroit souhaité. L'arrière de l'appareil doit être placé contre le mur, et les parois laté rales contre les parois ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidange qui peuvent être positionnés aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé à l'emplacement prévu, vous pouvez ajuster le lave-vaisselle en réglant le niveau des pieds. Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2°.

Installation sur pied

Type 1 : Installation entre des placards

La hauteur de ce lave-vaisselle, 845 mm, est pré vue pour permettre son installation entre des placards de même hauteur dans les cuisines é quipé es modernes. Les pieds peuvent être réglés afin d'atteindre la hauteur souhaité e.

Le panneau supérieur stratifié ne requiert aucun entretien spécifique, car il ré siste à la chaleur et a une protection anti-rayure et anti-tache.

Type 2 : Installation sous un plan de travail

(En cas d'installation sous un plan de travail existant) La plupart des cuisines é quipé es modernes ont un seul plan de travail sous lequel sont installés les placards et les appareils é lectroménagers. Dans ce cas, retirez le panneau supé rieur du lave-vaisselle en dé vissant les vis situé es sous le rebord arrière re (a).

Attention

Après avoir retiré le panneau supérieur, revissez les vis sous le rebord arrière (b).

Sélection de l'emplacement le plus adapté au lave-vaisselle

Le lave-vaisselle doit être installé à proximité des conduites d'arrivée et d'évacuation de l'eau ainsi que de l'alimentation électrique.

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et le plan de travail ; paroi exté rieure alignée sur les placards.

1. Si le lave-vaisselle est installé près d'un angle, prévoyez une distance de sécurité pour l'ouverture de la porte.

REMARQUE :

En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez dé couper une ouverture dans la paroi laté rale du placard adjacent.

06 GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Vous ré fé rer aux tableaux suivants peut vous é viter de devoir appeler un technicien.

Problè me	Causes possibles	Que faire ?
Le lave-vaisselle ne dé marre pas	Un fusible ou le disjoncteur a sauté.	Changez le fusible ou ré tablissez le disjoncteur. Dé branchez tous les autres appareils é lectriques branché s sur le même circuit que votre lave-vaisselle.
	L'appareil n'est pas sous tension.	Vé rifiez que le lave-vaisselle est sous tension et que la porte est bien fermé e. Vé rifiez que le câ ble d'alimentation est bien branché à la prise secteur.
	La pression de l'eau est faible	Vé rifiez que l'arrivée d'eau est bien raccordé e et que le robinet est ouvert.
	La porte du lave-vaisselle n'est pas bien fermé e.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
Le lave-vaisselle ne pompe pas d'eau	Le tuyau de vidange est tordu ou coincé.	Vé rifiez l'é tat du tuyau de vidange
	Le filtre est bouché.	Vé rifiez le système de filtration.
	L'évier est bouché.	Vé rifiez l'é tat de l'é vier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre é vier ne s'é vacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans les lave-vaisselle.
Mousse dans la cuve	Le détergent n'est pas adapté.	Utilisez uniquement du dé tergent spécial lave-vaisselle pour é viter la mousse. Le cas é créé ant, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 1 litre d'eau froide en bas du lave-vaisselle. Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel cycle. Le lave-vaisselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminé e et vé rifiez que la mousse a bien disparu. Renouvelez l'opé ration si né cessaire.
	Du produit de rinç age a été renversé.	Nettoyez toujours immé diatement le produit de rinç age renversé.
Inté rieur de la cuve	Du dé tergent contenant du	Vé rifiez que le dé tergent utilisé ne
taché	colorant a été utilisé.	comporte aucun colorant.
Pellicule blanche sur les surfaces internes	Il s'agit de miné raux présents dans l'eau dure.	Pour nettoyer les parois internes, utilisez un chiffon doux humide avec du dé tergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'é viter tout risque de formation de mousse.
Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistants à la corrosion.	Évitez de placer dans le lave-vaisselle des couverts qui ne ré sistent pas à la corrosion.
	Aucun programme n'a été lancé après l'ajout du sel pour lave-vaisselle. Des traces de sel se sont mê lé es au cycle de lavage.	Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sé lectionnez pas la fonction Turbo (si celle-ci est disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas bien fermé.	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruits de choc dans le lave-vaisselle	Un des bras d'aspersion se heurte contre l'un des ustensiles pré sents dans le panier situé en-dessous.	Mettez le programme en pause et ré organisez les ustensiles qui bloquent le bras d'aspersion.
Cliquetis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisselle.	Mettez le programme en pause et ré organisez la disposition de vos couverts.
Bruits de choc dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement placé e dans le lave-vaisselle.	Reportez-vous à la PARTIE II « Pré paration et chargement de la vaisselle ».
	Le programme choisi n'était pas assez puissant.	Sé lectionnez un programme plus intensif.
La vaisselle n'est pas propre.	La quantité de détergent n'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
	Des ustensiles bloquent la course des bras d'aspersion.	Ré organisez la disposition de vos ustensiles afin que les bras d'aspersion puissent tourner librement.
	Le dispositif de filtrationn'est pas propre ou n'est pas correctement fixé à la base du lave-vaisselle. Ceci peut entraî ner l'obstruction des buses des bras d'aspersion.	Nettoyez et/ou replacez correctement ledispositif de filtration. Nettoyez les bras d'aspersion.
Verres troubles.	Association d'une eau douce avec trop de dé tergent.	Utilisez moins de dé tergent si vous avez une eau douce, et sé lectionnez un cycle plus court pour laver les verres et les rendre plus propres.
Taches blanches sur les ustensiles et les verres.	Une eau dure peut entraî ner des dé pô ts de calcaire.	Vérifiez les réglages de l'adoucisseur d'eau ou le niveau de remplissage du bac à sel.
Traces noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotté contre votre vaisselle	Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour é liminer les traces.
Ré sidu de dé tergent dans le bac	Des ustensiles bloquent le bac à dé tergent	Ré organisez la disposition de votre vaisselle.
La vaisselle n'est pas sè che	Mauvaise disposition des ustensiles	Afin d'éviter toute irritation cutanée, portez des gants si vous trouvez des ré sidus de dé tergent sur la vaisselle.
	La vaisselle a été sortie trop tôt	Ne videz pas votre lave-vaisselle immé diatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'é chapper. Attendez que la tempé rature inté rieure du lave-vaisselle ainsi suffisamment baissé pour retirer la vaisselle. Videz en priorité le panier du bas afin d'éviter que l'eau du panier du haut ne coule dessus.
La vaisselle n'est pas sè che	Le programme choisi n'é tait pas adapté.	Avec un programme court, la tempé rature de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
	Les couverts pré sentent un revêtement de mauvaise qualité.	L'é vacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adapté au lavage en lave-vaisselle.
		Si les performances de sé chage des mugs ne sont pas optimales, inclinez les tasses contre la grille destiné e aux bols, comme indiqué sur le sché ma.

La ré paration de cet appareil par un particulier ou par toute personne autre qu'un professionnel peut mettre gravement en danger la santé de l'utilisateur et annuler la garantie.

Disponibilité des pièces de rechange

- Sept ans après la commercialisation du dernier appareil de ce modèle : Moteur, pompe de circulation et de vidange, résistances et éléments chauffants, y compris les pompes à chaleur (individuellement ou collectivement), tuyauterie et équipements afférents, y compris l'ensemble des flexibles, des robinets, des filtres et du système Aquastop, pièces structurelles et internes liées au montage de la porte (individuellement ou collectivement), cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciels et firmware, y compris le logiciel de ré initialisation.

- Dix ans après la commercialisation du dernier appareil de ce modèle : Charnière et joints de porte, autres joints, bras d'aspersion, filtres d'évacuation, supports intérieurs et accessoires en plastique tels que les paniers et les couvercles.

07 CHARGEMENT DES PANIERS SELON LA NORME EN 60436

Charger le lave-vaisselle à pleine capacité contribue à économiser l'eau et l'énergie.

1. Panier du haut :

Numé ro	Type de vaisselle
1	Tasses
2	Soucoupes
3	Bols en verre
4	Bols à dessert
5	Verres
6	Mugs

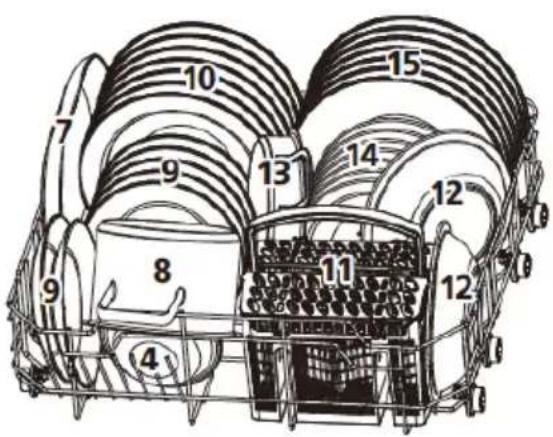

2. Panier du bas :

Numéro	Type de vaisselle
7	Plateaux ovales
8	Petit plat
9	Assiettes à dessert
10	Assiettes creuses
11	Panier à couverts
12	Bols en mé lamine
13	Plat à four
14	Assiettes à dessert en mé lamine
15	Assiettes plates

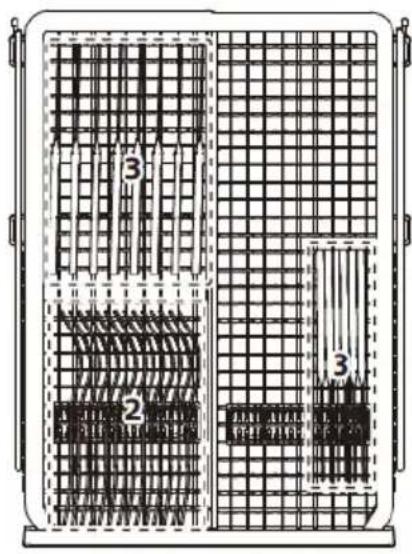

3. Tiroir à couverts :

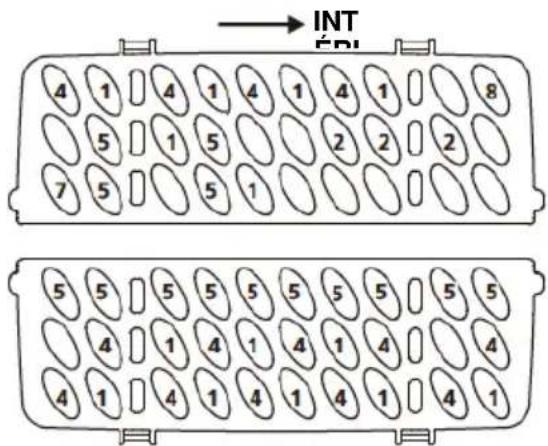

4. Panier à couverts :

Information à des fins de comparaison essais réalisé s conformément à la norme EN 60436 Capacité : 14 couverts Position du panier du haut : basse Programme : ECO Nombre de modes avec distribution du produit de rinç age : Max Ré glage de l'adoucisseur : H3

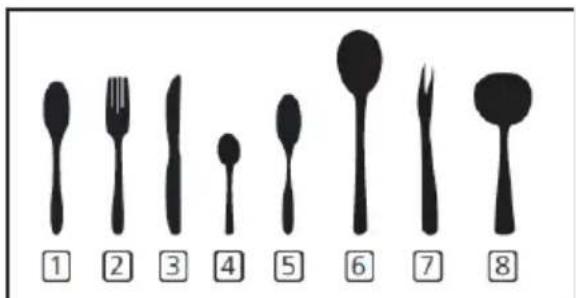

Numéro	Type de vaisselle
1	Cuillé res à soupe
2	Fourchettes
3	Couteaux
4	Cuillé res à café
5	Cuillé res à dessert
6	Cuillé res à service
7	Fourchettes à service
8	Louches

PARTIE II : Version spéciale

TABLE DES MATIÈRES

01 GUIDE DE PRISE EN MAIN.... 27

Panneau de commande 28

Adoucisseur d'eau.... 30

Préparation et chargement de la vaisselle.... 31

Fonction du produit de rinçage et du détergent 35

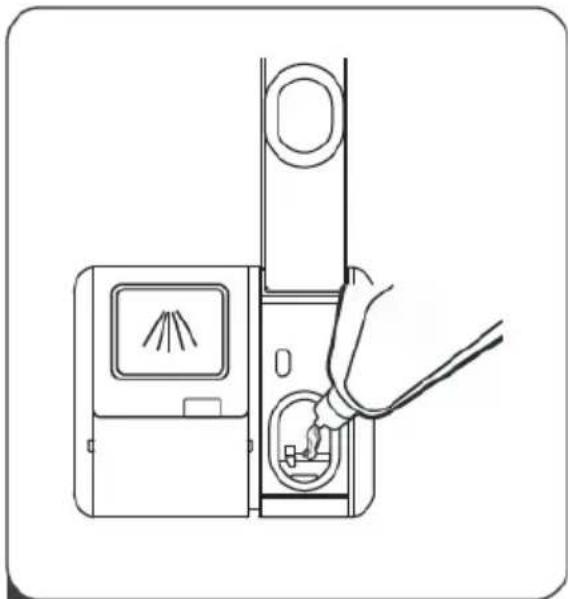

Remplissage du bac à produit de rinç age ....36

Remplissage du bac à détergent.... 38

02 SÉLECTION DU PROGRAMME 39

Tableau des cycles de lavage 39

Économies d'énergie.... 40

Lancement d'un programme 40

Comment changer de programme en cours de cycle ..... 40

Un plat à rajouter ?...... 41

Ouverture de porte automatique....41

03 CODES D'ERREUR 42

04 COMPTEUR D'UTILISATIONS 43

05 INFORMATIONS TECHNIQUES 44

REMARQUE :

• Si vous ne pouvez pas remédier vous-même me au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans pré avis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

01 GUIDE DE PRISE EN MAIN

Pour des informations dé taillé es sur le fonctionnement de l'appareil, veuillez lire la section correspondante du mode d'emploi.

1 Installez le lave-vaisselle

(Veuillez vous reporter à la section 5 « CONSIGNES D'INSTALLATION » de la PARTIE I : Version gé né rique.)

2 Retirez de la vaisselle le gros des ré sidus. Évitez de pré laver votre vaisselle.

3 Charger la vaisselle sale

4 Remplissez le bac à dé tergent et le compartiment de produit de rinç age.

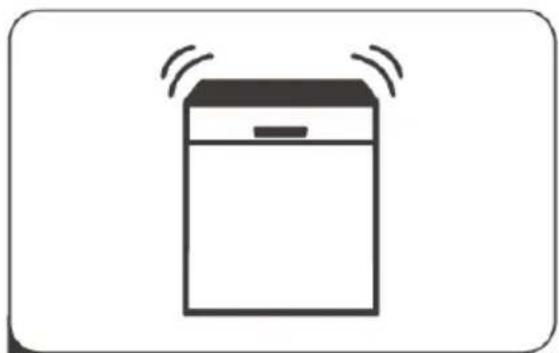

5 Sé lectionnez un programme adapté et dé marrez le lave-vaisselle.

UTILISATION DE VOTRE LAVE-VAISSELLE

Panneau de commande

Fonction (Bouton)

1 Marche/Arrêt	Appuyez sur ce bouton pour allumer votre lave-vaisselle.
2 Panier	Appuyez sur ce bouton pour sé lectionner le panier du haut ou le panier du bas, selon celui que vous avez chargé . Le voyant correspondant s'allume.
3 Programme	Appuyez sur ces boutons pour sé lectionner le programme de lavage souhaité. Le voyant de programme s'allume.
4 Dé part diffé ré	Appuyez sur ce bouton pour régler la durée e du dé part diffé ré .
5 Dé part/Pause	Appuyez sur ce bouton pour dé marrer le programme de lavage sé lectionné ou mettre le programme de lavage en pause.
6 Extra sé chage	Pour de meilleures performances de sé chage. (Cette fonction est uniquement compatible avec les programmes Intensif, Universel, ECO, Verre et 90 min.)
7 Verrouillage enfant	Cette option vous permet de verrouiller les boutons du bandeau de commande, à l'exception du bouton Marche/Arrêt, afin que les enfants ne puissent pas dé marrer accidentellement l'appareil en appuyant dessus. Pour verrouiller ou dé verrouiller les boutons du bandeau de commande, maintenez le bouton enfoncé pendant 3 secondes.

Affichage

8 Indicateur de programme	[WTCT] IntensifPour la vaisselle très sale et les casseroles, poêles, plats, etc. présentant un niveau de saleté normal, avec des résidus séchés.[3G72] Tout en UnPour mélanger n’importe quel type de vaisselle présentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles.ECO EcoCe programme standard convient à la vaisselle présentant un niveau de saleté normal. Il s’agit du programme le plus efficace en termes de consommation d’énergie et d’eau pour ce type de vaisselle.90min 90 minPour la vaisselle présentant un niveau de saleté normal et nécessitant un lavage rapide.[KK3W] VerrePour la vaisselle et les verres légèrement sales.[6CSG] RapideUn cycle court pour la vaisselle légèrement sale qui n’a pas besoin de sé chage.
9 Dé part diffé ré	Indique la durée e du dé part diffé ré (3h/6h/9h).
10 Voyants d’alerte	[64C3] Produit de rinç ageSi le voyant « ❌ est allumé , cela signifie que le niveau de produit de rinç age du lave-vaisselle est trop bas et qu’il faut en ajouter. SelSi le voyant « ❌ est allumé , cela signifie que le niveau de sel du lave-vaisselle est trop bas et qu’il faut en ajouter.⇨ RobinetSi le voyant « ❌ allumé , cela signifie que le robinet d’arrivée d’eau est fermé.
11 Voyant de panier	Panier du hautSi vous sélectionnez le panier du haut, seule la vaisselle située dans le panier du haut sera lavée. Le système d’aspersion du panier du bas ne fonctionnera pas.

Panier du bas

Si vous sé lectionnez le panier du bas, seule la vaisselle situé e dans le panier du bas sera lavé e. Le système d'aspersion du panier du haut ne fonctionnera pas.

Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement à l'aide de la molette de sélection de la dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer de l'eau les minéraux et les sels susceptibles d'altérer le bon fonctionnement de l'appareil.

Plus il y a de miné raux, plus votre eau est dure.

L'adoucisseur doit ê tre réglé en fonction de la dureté de l'eau de votre région.

Prenez contact avec votre compagnie des eaux locale pour obtenir des informations sur la dureté de l'eau dans votre région.

Ré glage de la consommation en sel

Ce lave-vaisselle est conç u pour permettre de régler la quantité de sel consommé e en fonction de la dureté de l'eau utilisé. Cette fonction est destiné e à optimiser et à personnaliser le niveau de consommation en sel.

Pour régler le niveau de consommation en sel, suivez la procé dure ci-dessous :

1. Fermez la porte et allumez l'appareil.

2. Dans les 60 secondes suivant l'allumage de l'appareil, appuyez sur le bouton « > » pendant plus de 5 secondes pour accé der au mode de ré glage de l'adoucisseur d'eau.

3. Rappuyez sur le bouton Programme pour sélectionner le ré glage correspondant à la dureté de l'eau de votre région. Les paramè tres dé filent dans l'ordre suivant :

$$ \mathrm{H} 1 - > \mathrm{H} 2 - > \mathrm{H} 3 - > \mathrm{H} 4 - > \mathrm{H} 5 - > \mathrm{H} 6; $$

1. Appuyez sur le bouton Marche/Arrêt pour quitter le mode de ré glage.

DURETÉ DE L'EAU				Niveau de l'adoucisseur d'eau	La ré gé né ration a lieu toutes les X sé quences de programme1)	Consommation en sel (gramme/cycle)
Allemand °dH	Franç ais °fH	°Clarke (Royaume-Uni)	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1 -> Voyant Rapide allumé	Pas de ré gé né ration	0
6-11	10 - 20	7 - 14	1,0 - 2,0	H2 -> Voyant Verre allumé	10	9
12 - 17	21 - 30	15-21	2,1 - 3,0	H3 -> Voyants Rapide et Verre allumés	5	12
18 - 22	31 - 40	22-28	3,1 - 4,0	H4 -> Voyant 90 min allumé	3	20
23 - 34	41 - 60	29-42	4,1 - 6,0	H5 -> Voyants Rapide et 90 min allumés	2	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6 -> Voyants 90 min et Verre allumés	1	60

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

Paramètre d'usine : H3

1) Pour chaque cycle incluant une opération de ré génération, la consommation d'eau augmente de 2,0 litres, la consommation énergé tique augmente de 0,02 kWh et le programme est prolongé de 4 minutes.

Veuillez vous reporter à la section 3 « Ajout de sel dans l'adoucisseur » de la PARTIE I : Version gé né rique si votre lave vaisselle manque de sel.

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Adoucisseur d'eau

La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dé pô ts se formeront sur votre vaisselle.

L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sel spécifiquement conç u pour é liminer le calcaire et les miné raux présents dans l'eau.

Pré paration et chargement de la vaisselle

• Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la tempé rature la plus basse possible.
• Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'é viter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne conviennent pas

• Couverts en bois, en porcelaine ou en nacre
• Objets en plastique qui ne résistent pas à la chaleur
  • Couverts anciens dotés d'éléments collés qui ne résistent pas à la chaleur
• Couverts ou plats avec colle
• Éléments en étain ou en cuivre
• Verres en cristal
• Objets en acier pouvant rouiller
• Plateaux en bois
• Objets fabriqués en fibres synthétiques

Conviennent dans une mesure restreinte

• Certains types de verres peuvent se ternir après un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
• Les motifs vernis peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le remplissage du lave-vaisselle

Retirez le gros des aliments restant sur les plats et les couverts. Ramollissez les ré sidus d'aliments brû lé s dans les poê les et les casseroles. Il n'est pas né cessaire de rincer vos plats et assiettes au pré alable.

Pour garantir une performance optimale du lave-vaisselle, respectez les consignes suivantes.

(Les fonctionnalité s et l'apparence des paniers et du panier à couverts peuvent varier selon les modè les.)

Les diffé rents éléments à laver sont à placer comme suit dans l'appareil :

• Les objets tels que les tasses, verres, casseroles, poêles, etc. doivent être retourné s.
• Les objets incurvés ou présentant des renfoncements doivent être positionné s obliquement de manière re à ce que l'eau puisse s'en é couler.
• Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
• Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras d'aspersion puissent tourner librement pendant le lavage.
• Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés vers le bas afin d'éviter que l'eau ne stagne à l'inté rieur.
• Les plats et les couverts ne doivent pas être empilés les uns dans les autres ni se recouvrir.
• Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
• Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
• Les couteaux à lame longue représentent un danger si leur pointe est orienté e vers le haut !
• Les couverts longs et tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
• Ne surchargez pas le lave-vaisselle. Vous obtiendrez ainsi de bons résultats et optimiserez votre consommation d'énergie.

REMARQUE :

Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Retrait de la vaisselle

Afin d'é viter que de l'eau du panier du haut ne s'é coule dans le panier du bas, nous vous recommandons de vider d'abord le panier du bas.

AVERTISSEMENT

La vaisselle peut être très chaude ! Après la fin du programme, attendez environ 15 minutes avant de sortir vos verres et vos couverts du lave-vaisselle afin d'é viter tout risque d'endommagement.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, le tasses, les soucoupes, les assiettes, les petits bol et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière re à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommandons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poê les, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le cô té du panier afin d'é viter de bloquer la rotation du bras de lavage.

Le diamè tre maximum recommandé pour les assiettes situé es devant le bac à dé tergent est d 19 cm, afin de ne pas en obstruer l'ouverture.

Remplissage du tiroir à couverts

Placez les couverts dans le panier à couverts, sé paré s les uns des autres et à l'endroit approprié. Évitez d'imbriquer les couverts afin de ne pas altérer les performances de nettoyage.

ATTENTION

Ne laissez aucun couvert dé passer du bas du panier.

Placez toujours les ustensiles tranchants pointe vers le bas !

Afin d'optimiser les performances de lavage, remplissez les paniers conformément aux options standards de remplissage indiqué es dans la dernière re section de la PARTIE I : Version gé né rique

Fonction du produit de rinc age et du dé tergent

Le produit de rinç age est libé ré lors de la phase de rinç age final afin d'é viter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il amé liore également le sé chage en permettant à l'eau de s'é couler de vos plats. Votre lave-vaisselle est conç u pour fonctionner avec du produit de rinç age liquide.

AVERTISSEMENT

Veillez à toujours utiliser du produit de rinç age de marque, spécifiquement conç pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rinç age (ex : produit de nettoyage de lave-vaisselle, dé tergent liquid Ceci endommagerait votre appareil.

Quand remettre du produit de rinç age ?

La fré quence de remplissage du bac dé pend de la fré quence de lavage et du ré glage dé fini.

• L'indicateur de Niveau faible de produit de rinçage ( ^* ) s'allume quand il faut ajouter du produit de rinç age.
- Ne remplissez pas le bac à produit de rinçage au-delà de la limite.

Fonction du dé tergent

Les ingrédients chimiques qui composent le détergent sont nécessaires pour é liminer, dé composer et é vacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.

AVERTISSEME

- Utilisation du dé tergent N'utilisez que des dé tergents spécifiquement conç us pour les lave-vaisselle. Votre dé tergent doit toujours être maintenu frais et sec. Ne remplissez le bac de détergent qu'une fois que le lave-vaisselle est prêt à démarrer.

Les dé tergents pour lave-vaisselle sont corrosifs ! Maintenez le dé tergent pour lave-vaisselle hors de porté e des enfants.

Remplissage du bac à produit de rinc age

1 Retirez le couvercle du bac à produit de rinç age en tirant sur la poigné e.

3 Lorsque vous avez terminé, refermez le couvercle.

2 Versez le produit de rinç age dans le ré servoir en veillant à ne pas dé passer le niveau maximum.

Ré glage du bac à produit de rinç age

Afin d'obtenir des performances de sé chage optimales avec une quantité minimale de produit de rinç age, le lave-vaisselle est conç u pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après.

1. Fermez la porte et allumez l'appareil.
2. Dans un délai de 60 secondes à compter de l'allumage de l'appareil, appuyez sur le bouton Programme « > » pendant plus de 5 secondes, puis appuyez sur le bouton « Dé part diffé ré » pour accéder au mode de réglage. Le voyant d'alerte du produit de rinc age clignote à une fré quence de 1 Hz.
3. Appuyez sur le bouton Programme « > » pour sélectionner le réglage correspondant à vos habitudes d'utilisation. Les paramètres défilent dans l'ordre suivant : d3->d4->d5->d1->d2->d3. Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinç age.
4. N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramètre sélectionné et quitter le mode de réglage.

Niveau de produit de rinç age	Position de la molette
d1	Voyant Rapide allumé
d2	Voyant Verre allumé
d3	Voyants Rapide et Verre allumés
d4	Voyant 90 min allumé
d5	Voyants Rapide et 90 min allumés

Trois types d'ouverture :

1 Optez pour la méthode d'ouverture correspondant à votre appareil.

A. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
B. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.
C. Ouvrez le couvercle en poussant le loquet d'ouverture.

2 Ajoutez du dé tergent dans le plus grand bac (A) pour le lavage principal. Pour des performances de nettoyage optimales, surtout si votre vaisselle est très sale, versez une petite quantité de dé tergent sur la porte. Le dé tergent supplé mentaire s'activera en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.

REMARQUE :

Veuillez observer les recommandations du fabricant indiqué es sur l'emballage de votre dé tergent.

02 SÉLECTION DU PROGRAMME

Tableau des cycles de lavage

Le tableau ci-dessous pré sente les programmes les plus adapté s en fonction du niveau de saleté de la vaisselle

et la quantité de dé tergent nécessaire. Il apporte également diverses informations relatives aux programmes. Les valeurs de consommation et la durée e du programme sont fournies à titre indicatif uniquement, à l'exception du programme ECO.

Le symbole (●) indique que ce programme utilise du produit de rinç age lors du rinç age final.

Programme	Description du cycle	Dé tergent cyclepré-lavage/principal	Duré e (min)	Énergie (kWh)	Eau (L)	Rinç age Produit de
Intensif	Pré-lavage (50 °C)Lavage (65 °C)Rinç ageRinç ageRinç age (60 °CSé chage)	4/18g1 or 2 tabs	205	1,615	18,6	●
Tout en Un	Pré-lavage (45 °C)Lavage (55 °C)Rinç ageRinç age (55 °CSé chage)	4/18g1 or 2 tabs	175	1,230	14,8	●
ECO(*EN60436)	Pré-lavageLavage (46 °C)Rinç age (64 °C)Rinç age (64 °CSé chage)	4/17g1 or 2 tabs	233	0,849	10,0	●
90min90 min	Lavage (60 °C)Rinç ageRinç age (50 °CSé chage)	22g1 tab	90	1,180	11,9	●
Verre	Pré-lavageLavage (50 °C)Rinç age (50 °C)Rinç age (50 °CSé chage)	4/18g1 or 2 tabs	120	0,995	14,8	●
Rapide	Lavage (45 °C)Rinç age (45 °C)	12g1 tab	30	0,820	11,3	○

REMARQUE :

ECO

(*EN60436)

Le programme ECO est destiné au nettoyage de vaisselle dont le niveau de saleté est normal ; dans le cadre de cette utilisation, il s'agit du programme le plus efficace en termes de consommation d'eau et d'énergie. Il permet également d'évaluer la conformité de l'appareil avec la réglementation européenne relative à l'écoconception.

Économies d'énergie

1. Le pré-rinçage de la vaisselle augmente la consommation d'eau et d'énergie et est donc dé conseillé.
2. Laver la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'eau et d'énergie que le lavage à la main, dans la mesure où le lave-vaisselle est utilisé conformément aux mode d'emploi.

Lancement d'un programme

1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l'intérieur.
2. Nous vous recommandons de remplir d'abord le panier du bas, puis le panier du haut.
3. Versez le dé tergent.
4. Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la dernière re page « Fiche produit ». Assurez-vous que l'arrivée d'eau est ouverte de manière re à assurer un niveau de pression maximal.
5. Fermez la porte et appuyez sur le bouton Marche/Arrêt.
6. Choisissez un programme. Le voyant correspondant s'allume. Appuyez ensuite sur le bouton Dé part/Pause : l'appareil dé marre son cycle de lavage.

Comment changer de programme en cours de cycle

Vous ne pouvez changer de programme que si celui-ci a dé marré depuis peu de temps. Sinon, le détergent aura déjà été distribué ou l'eau de lavage additionnée de dé tergent aura déjà été vacué. Si tel est le cas, vous devez ré initialiser le lave-vaisselle et remplir à nouveau le bac à dé tergent. Pour ré initialiser le lave-vaisselle, suivez les consignes ci-dessous :

1. Appuyez sur le bouton « Départ/Pause » pour mettre le cycle de lavage en pause.
2. Appuyez au moins trois secondes sur le bouton « > » pour accéder au mode de sélection de programme.
3. Vous pouvez changer de programme en sélectionnant le cycle souhaité.

Un plat à rajouter ?

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous :

1. Appuyez sur le bouton « Dé part/Pause » pour mettre le cycle de lavage en pause.
2. Une fois les bras de lavage à l'arrêt complet, vous pouvez ouvrir la porte entièrement.
3. Placez la vaisselle oublié e dans l'appareil.
4. Fermez la porte.
5. Appuyez sur le bouton « Dé part/Pause » : le lave-vaisselle se met en marche au bout de 10 secondes.

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'é chappe peut vous brû ler.

Ouverture de porte automatique

La porte du lave-vaisselle s'ouvrira automatiquement avant la fin de certains programmes. Lorsque la porte s'ouvre cela ne signifie pas que le programme est terminé. Il reste encore un temps de séchage. A la fin de ce temps restant un bip sonore retentit indiquant que votre programme est à présent terminé.(Si le lave-vaisselle est intégrable, le plan de travail doit résister à la condensation).

Aucun objet ne doit empêcher l'ouverture automatique de la porte. Cela pourrait endommager le système de verrouillage de la porte.

03 CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur. Le tableau suivant présente les codes d'erreur possibles ainsi que leurs causes.

Code	Signification	Causes possibles
Le voyant Rapide clignote rapidement	Dé lai d'arrivée e d'eau plus long.	Le robinet est fermé, l'arrivée e d'eau est bloqué e ou la pression de l'eau est trop faible.
Les voyants Verre et Rapide clignotent rapidement.	Tempé rature requise non atteinte.	Dysfonctionnement de l'élément chauffant.
Le voyant 90 min clignote rapidement.	Dé bordement.	Un é lé ment du lave-vaisselle fuit.
Les voyants ECO, 90 min et Rapide clignotent rapidement.	Erreur de communication entre la carte principale et la carte d'affichage.	Circuit ouvert ou court-circuit de la communication.

AVERTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.
• Si vous ne parvenez pas à résoudre un code d'erreur, veuillez faire appel à un technicien professionnel.

04 COMPTEUR D'UTILISATIONS

Ce modèle n'étant pas équipé d'un écran d'affichage, le nombre de cycles est indiqué par 4 LED de la manière re suivante :

1. Lorsque le câble d'alimentation est branché mais que le lave-vaisselle n'est pas allumé, maintenez appuyé le bouton Dé part diffé ré pendant 5 secondes pour afficher le nombre d'utilisations de l'appareil ;
2. Le nombre de cycles sera indiqué en commenç ant par le chiffre des unité s jusqu'au chiffre des milliers, selon la séquence suivante : le clignotement du voyant Rapide indique le chiffre des unités, le clignotement du voyant Verre indique le chiffre des dizaines, le clignotement du voyant 90 min indique le chiffre des centaines et le clignotement du voyant Eco indique le chiffre des milliers ;
3. Par exemple, le compte de 6843 cycles sera indiqué comme sur l'illustration ci-dessous.

05 INFORMATIONS TECHNIQUES

Hauteur (H)	845 mm
Largeur (W)	598 mm
Profondeur (D1)	600 mm (porte fermé e)
Profondeur (D2)	1150 mm (porte ouverte à 90° )

ACCÈS À LA BASE DE DONNÉES

Afin d'accéder aux informations relatives à votre modèle enregistrées dans la base de donné es du produit, comme pré vu par le Rè glement (UE) 2019/2017 concernant l'étiquetage énergétique, veuillez vous enregistrer sur le site web à l'adresse suivante : https://eprel.ec.europa.eu/

Recherchez la ré fé rence de votre produit sur le site web en saisissant la ré fé rence de service indiqué e sur la plaque signalé tique de votre produit.

Vous pouvez également accé der à ces informations en flashant le QR code pré sent sur l'étiquette énergétique de votre produit.

FR

Service après s-vente

Toutes les opérations de maintenance de votre appareil doivent être réalisé par :

• • votre revendeur, ou
• Un autre technicien qualifié qui est un mandataire agréé pour les équipements de la marque.

Pour toute prise de rendez-vous, munissez-vous des ré fé rences complè tes de votre appareil (modè le, type et numéro de série). Vous trouverez ces informations sur la plaque signalé tique pré sente sur votre appareil.

INFORMATIONS :

La pé riode minimum de disponibilité des pièces de rechange pré vue dans le Rè glement européen en 2019/2022/UE et accessible spécifiquement aux utilisateurs de cet appareil est de 10 ans dans les conditions é tablies par ce même rè glement.

FR Service Après-vente :

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site : www.brandt.fr
nous écrire à l'adresse postale suivante : Service Consommateurs BRANDT 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 01

Service 0,50 € / min • prix appel

Service bumi par Brandt France, SAS. au capital social de 100 000 000 euros RC S Nardens 807 250337.

2- INTERVENTIONS FRANCE

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.
