Type de produit	Point d'accès sans fil Wi-Fi 6 (802.11ax)
Marque	MikroTik
Modèle	cAP ax (cAPGi-5HaxD2HaxD)
Dimensions (approx.)	110 x 110 x 25 mm
Poids (approx.)	150 g
Alimentation	PoE 24V ou 802.3af/at (injecteur inclus)
Interfaces réseau	1 port Ethernet 10/100/1000/2500 Mbps avec PoE in
Bandes de fréquence	2.4 GHz et 5 GHz
Normes sans fil	802.11a/b/g/n/ac/ax (Wi-Fi 6)
Fonctions principales	Point d'accès double bande, gestion via RouterOS, configuration Web/WinBox/application mobile, mise à jour logicielle intégrée
Entretien et nettoyage	Protéger de l'eau, du feu, de l'humidité et des environnements chauds. Ne pas démonter. Éliminer séparément des déchets ménagers.
Sécurité	Utiliser uniquement l'alimentation et les accessoires approuvés. Installation par personnel qualifié. Maintenir une distance d'au moins 30 cm du corps.
Pièces détachées et réparabilité	Aucune pièce détachable disponible. Pour réparation, contacter un consultant MikroTik.
Informations générales	Fabricant : Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039. Mise à jour vers RouterOS v7.11.2 ou ultérieure requise pour conformité.

FOIRE AUX QUESTIONS - cAP ax Mikrotik

Comment configurer mon MikroTik cAP ax pour la première fois ?

Connectez l'appareil à l'injecteur PoE inclus, puis à votre ordinateur. Recherchez le réseau Wi-Fi 'MikroTik-...', connectez-vous, puis ouvrez un navigateur à l'adresse 192.168.88.1. Utilisez le nom d'utilisateur 'admin' (sans mot de passe) et suivez les étapes dans QuickSet.

Comment mettre à jour le logiciel RouterOS ?

Dans WebFig ou WinBox, cliquez sur 'Check for updates'. Vous pouvez aussi télécharger les paquets depuis le site MikroTik, les charger via le menu 'Files' et redémarrer. Assurez-vous d'utiliser au moins la version v7.11.2.

Quelle est l'adresse IP par défaut et comment trouver l'appareil si l'IP a changé ?

L'adresse IP par défaut est 192.168.88.1. Si elle n'est pas accessible, utilisez WinBox et l'onglet 'Neighbors' pour trouver l'appareil par son adresse MAC, puis connectez-vous avec 'admin'.

Puis-je configurer le cAP ax sans fil ?

Oui, la configuration peut être effectuée via le réseau sans fil en utilisant un navigateur Web ou l'application mobile MikroTik. Connectez-vous au SSID par défaut 'MikroTik-...' et accédez à 192.168.88.1.

Quels sont les prérequis pour installer le cAP ax ?

Assurez-vous que votre fournisseur d'accès autorise le changement de matériel et émet une adresse IP automatique. Utilisez l'injecteur PoE inclus. L'installation doit être faite par du personnel qualifié et respecter les codes électriques locaux.

Comment sécuriser mon réseau Wi-Fi ?

Dans QuickSet, définissez un mot de passe pour le réseau sans fil (champ de gauche) et un mot de passe administrateur (champ inférieur). Choisissez votre pays pour appliquer les paramètres réglementaires.

Le cAP ax est-il compatible avec le PoE 802.3af/at ?

Oui, le cAP ax supporte l'alimentation via PoE passif 24V ainsi que les normes 802.3af/at. L'injecteur fourni peut être utilisé selon votre source.

Quelle est la distance minimale à respecter pour les rayonnements radiofréquences ?

L'appareil doit être installé et utilisé à au moins 30 centimètres du corps pour respecter les limites d'exposition (UE et IC).

Que faire en cas de panne ?

Débranchez l'adaptateur secteur de la prise de courant. Ne tentez pas de réparer vous-même. Contactez un consultant MikroTik agréé pour toute assistance.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en ligne à l'adresse https://mt.lv/um-fr ou en scannant le code QR sur le guide rapide. Vous pouvez aussi consulter la page produit sur https://mikrotik.com/products.

MODE D'EMPLOI cAP ax Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.11.2 ou la dernière version stable, pour garantir la conformité aux réglementations des autorités locales!

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installés conformément aux instructions.

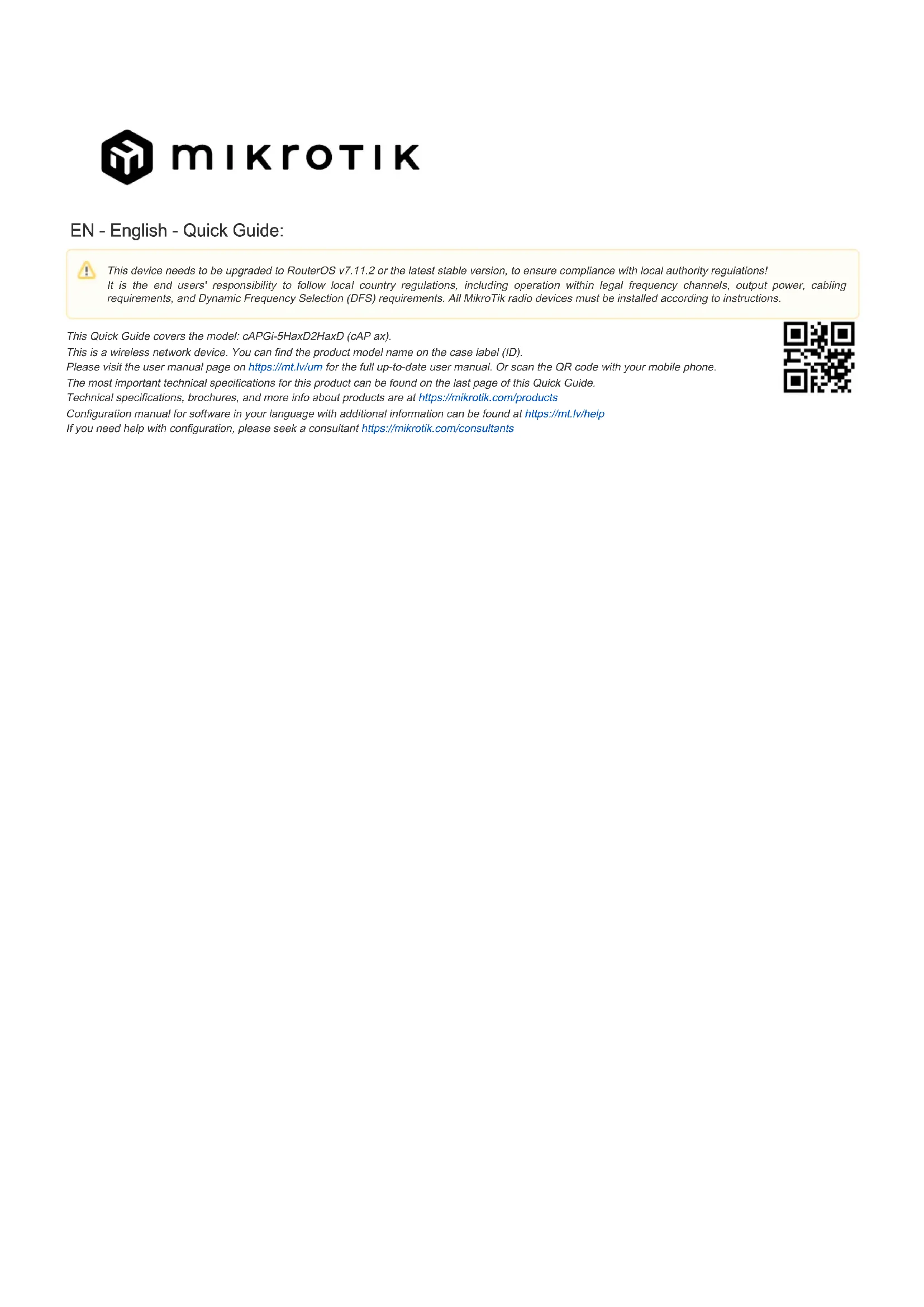

Ce guide rapide couvre le modèle: cAPGi-5HaxD2HaxD (cAP ax).

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Si vous avez besoin d'aide pour la configuration, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Assurez-vous que votre fournisseur de services Internet autorise le changement de matériel et émettra une adresse IP automatique;
- Connectez l'appareil à l'injecteur PoE inclus avec un câble Ethernet à l' extrémité "data+power";
- Connectez l'extrémité de données de l'injecteur PoE à l'ordinateur;
- Connectez l'adaptateur secteur à l'injecteur PoE;
- Ouvrez les connexions réseau sur votre PC et recherchez le réseau sans fil "MikroTik-..." - connectez-vous à celui-ci;
- La configuration doit être effectuée via le réseau sans fil à l'aide d'un navigateur Web ou d'une application mobile. Alternativement, vous pouvez utiliser un outil de configuration WinBox https://mt.lv/WinBox; plusieurs méthodes de configuration sont disponibles pour garantir l'accessibilité;
- Démarrez la configuration dans l'outil choisi en utilisant l'adresse IP par défaut 192.168.88.1. Si l'adresse IP n'est pas disponible, utilisez WinBox et choisissez l'onglet "Neighbors" pour trouver le périphérique;
- Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
- Cliquez sur le bouton "Check for updates" et mettez à jour RouterOS vers la dernière version;
- Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles dans le menu "Support&Downloads";
- Téléchargez les paquets téléchargés dans le menu "Files" de WebFig ou WinBox et redémarrez l'appareil;
- En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, une stabilité et des mises à jour de sécurité;
- Dans le menu "QuickSet", configurez ce qui suit : Choisissez votre pays pour appliquer les paramètres de régulation du pays;
- Configurez le mot de passe de votre réseau sans fil dans le champ de gauche;
- Configurez le mot de passe de votre routeur dans le champ inférieur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 30 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux

Exposition aux rayonnements de radiofréquence : cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements IC définies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à moins de 30 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.
