DA-90432 - Bureau Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Piètement de bureau réglable en hauteur électriquement
Marque	Digitus
Modèle	DA-90432
Dimensions (min)	97,5 × 59 × 71,5 cm (L x P x H)
Dimensions (max)	135 × 59 × 121,5 cm (L x P x H)
Poids	17,1 kg
Alimentation	100-240 V, 50/60 Hz
Prise électrique	Europlug (type C, CEE 7/16)
Longueur du câble d'alimentation	3 m
Capacité de charge maximale	70 kg
Plage de hauteur (sans plateau)	71,5 – 121,5 cm
Vitesse de levage	25 mm/s
Niveau sonore	< 50 dB
Compatibilité plateau	Largeur 100-160 cm, profondeur 50-80 cm
Fonctions principales	Réglage électrique haut/bas, anti-collision, réinitialisation, arrêt automatique
Cycle de travail	2 minutes max. en continu, puis 18 minutes de repos
Température de fonctionnement	0 à 40 °C
Couleur	Noir (par défaut)
Matériau	Acier (cadre), aluminium (colonnes)
Contenu de la livraison	Cadre, colonnes de levage, pieds, boîtier de commande, adaptateur, câbles, visserie, manuel
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon légèrement humide ; ne pas utiliser de produits corrosifs
Consignes de sécurité	Ne pas s'asseoir sur le bureau ; ne pas surcharger ; ne pas utiliser en extérieur ; enfant sous surveillance
Réparabilité	Contacter le fabricant ou un professionnel ; ne pas démonter soi-même
Certification	CE
Garantie	2 ans (selon législation)

FOIRE AUX QUESTIONS - DA-90432 Digitus

Quelle est la capacité de charge maximale du bureau Digitus DA-90432 ?

La capacité de charge maximale est de 70 kg. Ne dépassez jamais cette limite pour éviter tout dommage ou accident.

Comment réinitialiser le cadre après une panne ?

Pour réinitialiser, abaissez le bureau à la position la plus basse, puis maintenez le bouton flèche bas enfoncé pendant plus de 5 secondes. Le cadre effectuera un léger rebond et s'arrêtera, indiquant la réussite de la réinitialisation.

Que faire si le bureau ne monte pas ou ne descend pas ?

Vérifiez d'abord la charge : si elle dépasse 70 kg, retirez du poids. Assurez-vous que tous les câbles sont correctement branchés. Si le problème persiste, contactez le service client.

Comment activer ou désactiver la fonction anti-collision ?

Appuyez simultanément sur les boutons haut et bas pendant plus de 5 secondes pour activer ou désactiver la fonction anti-collision.

Quel est le cycle de travail des moteurs ?

Les moteurs peuvent fonctionner en continu pendant 2 minutes maximum, puis nécessitent un repos d'18 minutes. En cas de sursollicitation, attendez avant de réutiliser.

Quelles dimensions de plateau de table sont compatibles ?

Le cadre convient aux plateaux d'une largeur de 100 à 160 cm et d'une profondeur de 50 à 80 cm. La distance entre le cadre et les bords ne doit pas dépasser 200 mm.

Le bureau peut-il être utilisé en extérieur ?

Non, le bureau est conçu pour une utilisation uniquement en intérieur, dans des locaux secs (bureau ou similaire). L'utilisation en extérieur est interdite.

Comment nettoyer le bureau en toute sécurité ?

Débranchez toujours l'alimentation avant le nettoyage. Utilisez un chiffon légèrement humide pour essuyer la poussière. Ne laissez pas de liquide pénétrer à l'intérieur et n'utilisez pas de produits corrosifs.

Que faire en cas de bruit anormal ou d'odeur provenant du boîtier de commande ?

Arrêtez immédiatement l'utilisation et débranchez l'appareil. Contactez votre fournisseur ou le fabricant. Ne tentez pas de réparer vous-même.

Puis-je utiliser ce bureau avec un enfant ou une personne à mobilité réduite ?

Oui, sous surveillance. Les enfants de plus de 8 ans et les personnes à capacités réduites peuvent l'utiliser s'ils ont reçu des instructions et comprennent les risques. Ne laissez jamais les enfants jouer avec l'appareil.

MODE D'EMPLOI DA-90432 Digitus

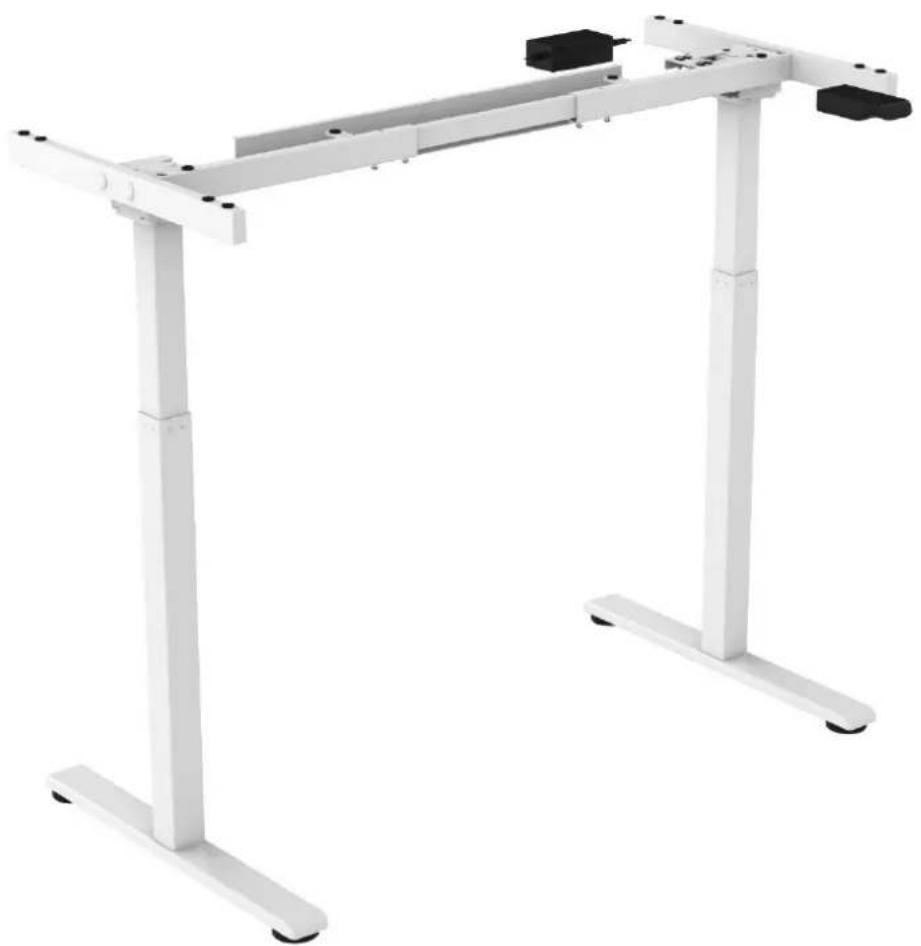

Piètement de bureau régliable en hauteur électriquement

Notice de montage et presentation du cadre

DA-90430 DA-90431 DA-90432

Sommaire

1. Introduction 3
2. Fonctionnalités 3
3. Contenu de la livraison 3
4. Vue d'ensemble du produit 4

4.1 List des consommables 4
4.2 LiTe des elements 4

1. Installation 6

Étape 1 6
Étape 2 8
Étape 3. 9
Étape 4 10
Étape 5. 11
Étape 6. 12
Étape 7 13

1. Comment utiliser le boîtier de commande 13

6.1 Fonctionnement du boîtier de commande 14
6.2 Résolution des problèmes les plus courants 14
6.3 Consignes de sécurité et d'utilisation 15

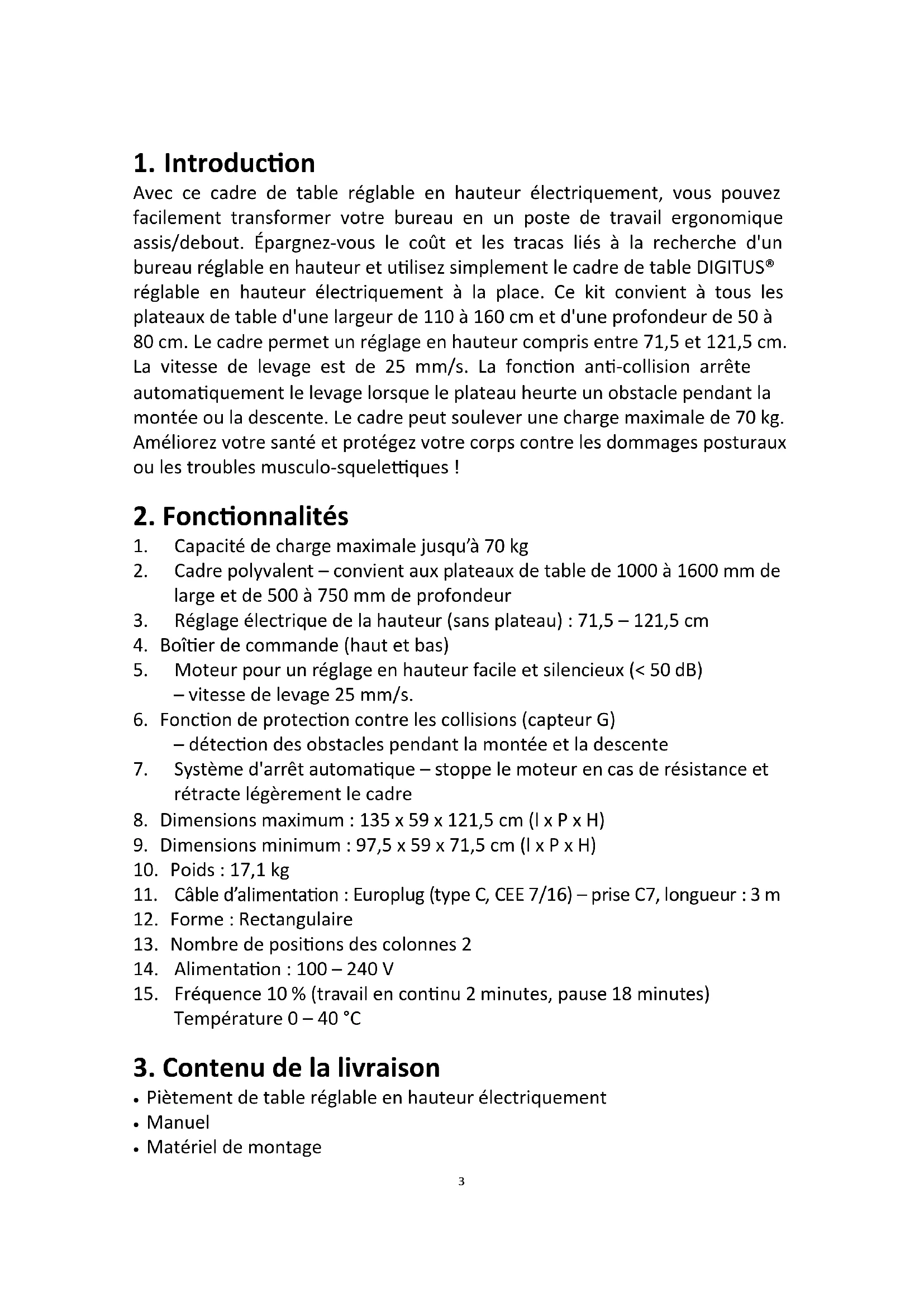

1. Introduction

Avec ce cadre de table régiable en hauteur electriquement, vous pouvez facilement transformer votre bureau en un poste de travail ergonomique assis/debout. Épargnez-vous le coût et les tracas liés à la recherche d'un bureau régiable en hauteur et utilisez simplement le cadre de table DIGITUS régiable en hauteur electriquement à la place. Ce kit convient à tous les plateaux de table d'une largeur de 110 à 160 cm et d'une profondeur de 50 à 80 cm. Le cadre permet un réglage en hauteur compris entre 71,5 et 121,5 cm. La vitesse de levage est de 25 mm/s. La fonction anti-collision arrêté automatiquement le levage lorsque le plateau heures un obstacle pendant la montée ou la descente. Le cadre peutSoulever une charge maximale de 70 kg. Améliorez vosera sante et protégéz voser corps contre les dommages posturaux ou les troubles musculo-squelettiques!

2. Fonctionnalités

1. Capacité de charge maximale jusqu'à 70 kg
2. Cadre polyvalent - convient aux plateaux de table de 1000 à 1600 mm de large et de 500 à 750 mm de profondeur
3. Réglage électrique de la hauteur (sans plateau) : 71,5 – 121,5 cm
4. Boitier de commande (haut et bas)
5. Moteur pour un réglage en hauteur facile et silencieux (< 50 dB) - vitesse de levage 25 mm / s .
6. Fonction de protection contre les collisions (capteur G) - détention des obstacles pendant la montée et la descente
7. Système d'arrêt automatique - stoppe le moteur en cas de résistance et rétracte légersement le cadre
8. Dimensions maximum: 135 × 59 × 121,5 cm (I x P x H)
9. Dimensions minimum: 97,5 × 59 × 71,5 cm (I x P x H)
10. Poids: 17,1 kg
11. Câble d'alimentation : Europlug (type C, CEE 7/16) – prise C7, longueur : 3 m
12. Forme : Rectangulaire
13. Nombre de positions des colonnes 2
14. Alimentation: 100 - 240V
15. Fréquence 10% (travail en continu 2 minutes, pause 18 minutes) Température 0 - 40°C

3. Contenu de la livraison

• Piètement de table régiable en hauteur électriquement
• Manuel
• Matériel de montage

4. Vue d'ensemble du produit

4.1 List des consommables

Attention: Les schémas ci-dessous sont disponibles à titre indicatif et peuvent différer légèrement du produit et des accessoires reçus. Veuillez contacter le service clientèle s'il manque des pieces ou si vous rencontres des problèmes lors de l'installation.

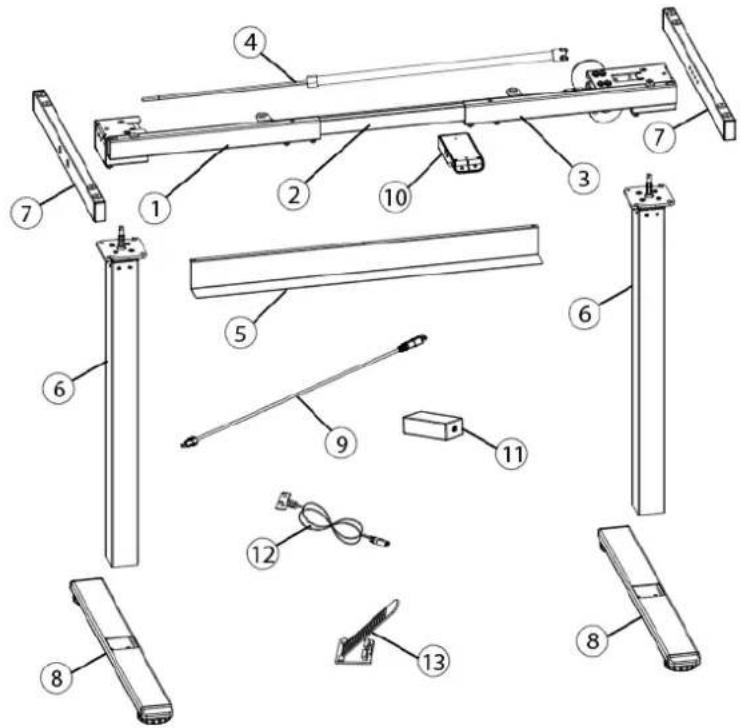

4.2 Listes des éléments

N°	Nom	Élément	Qté
1	Traverse gauche		1
2	Traverse du milieu / barre de raccordement		1
3	Traverse droite		1
4	Barre de transmission		1
5	Plaque décorative		1
6	Colonne de levage		2
7	Support latéral		2
8	Pied		2
9	Câble d'alimentation du boîtier de commande		1
10	Boîtier de commande		1
11	Adaptateur secteur		1
12	Fiche d'alimentation		1
13	Serre-câble		4

5. Installation

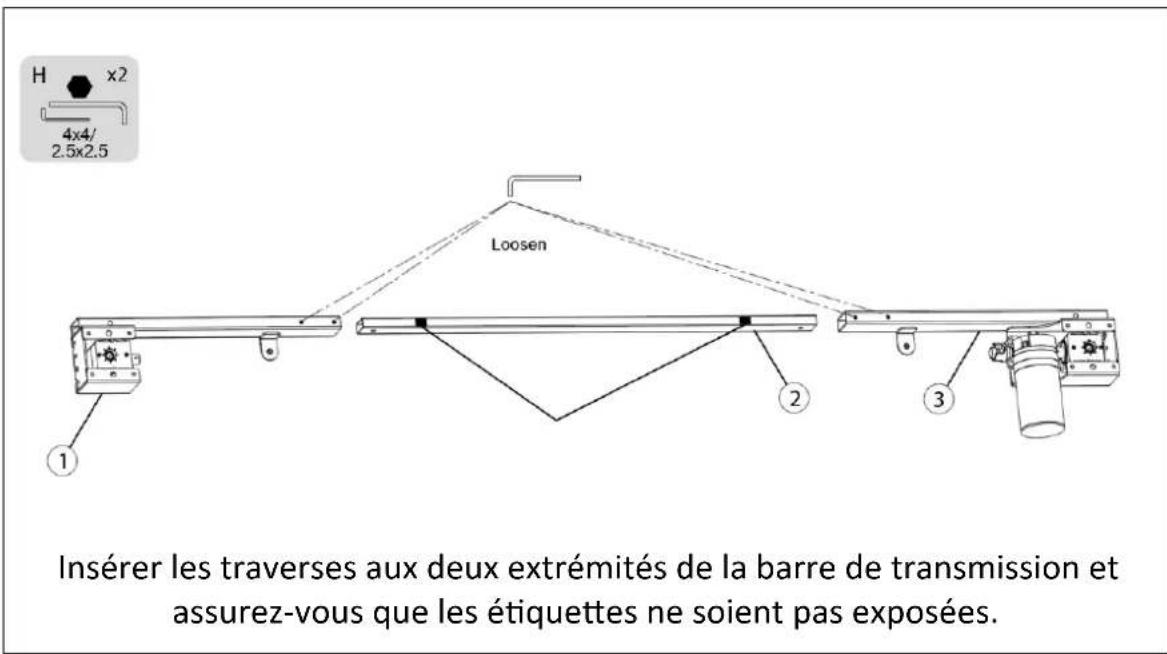

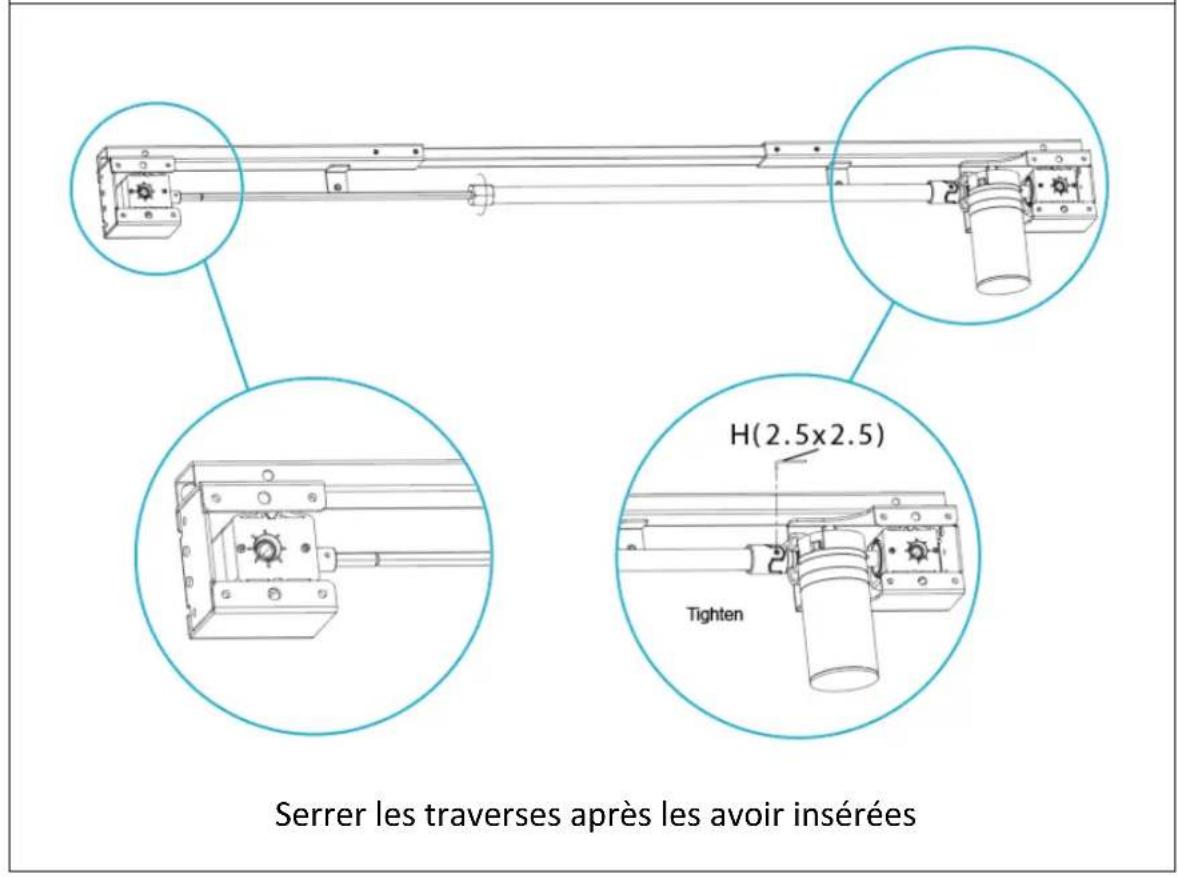

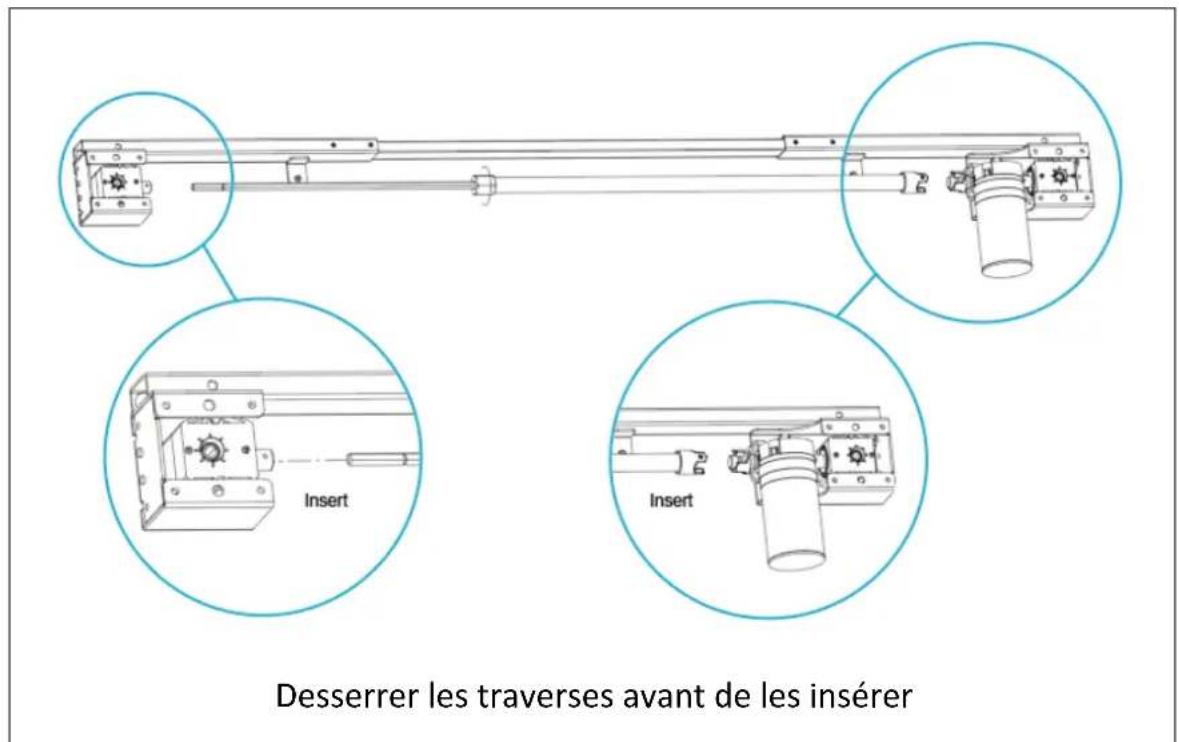

Étape 1

Installation des traverses et de la barre de transmission

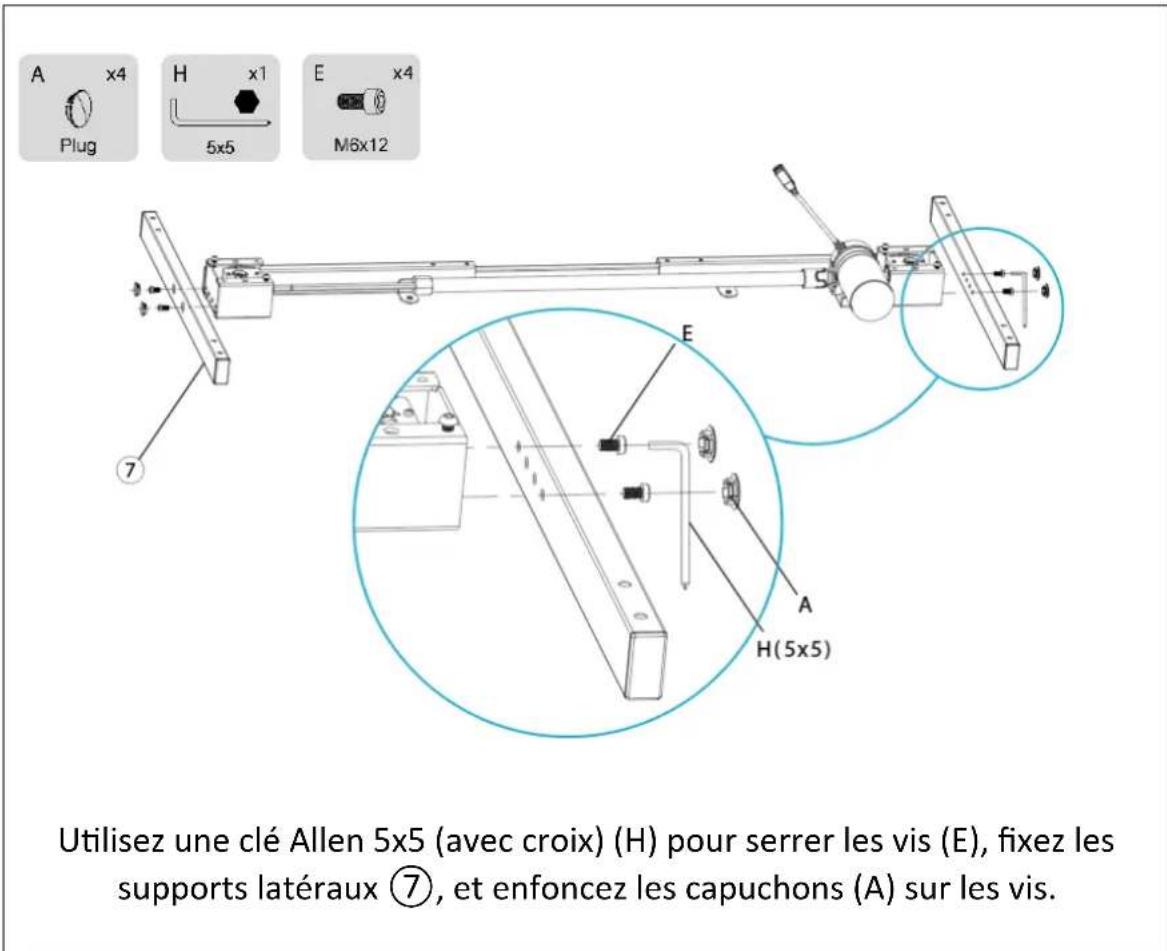

Étape 2

Installation des supports latéraux

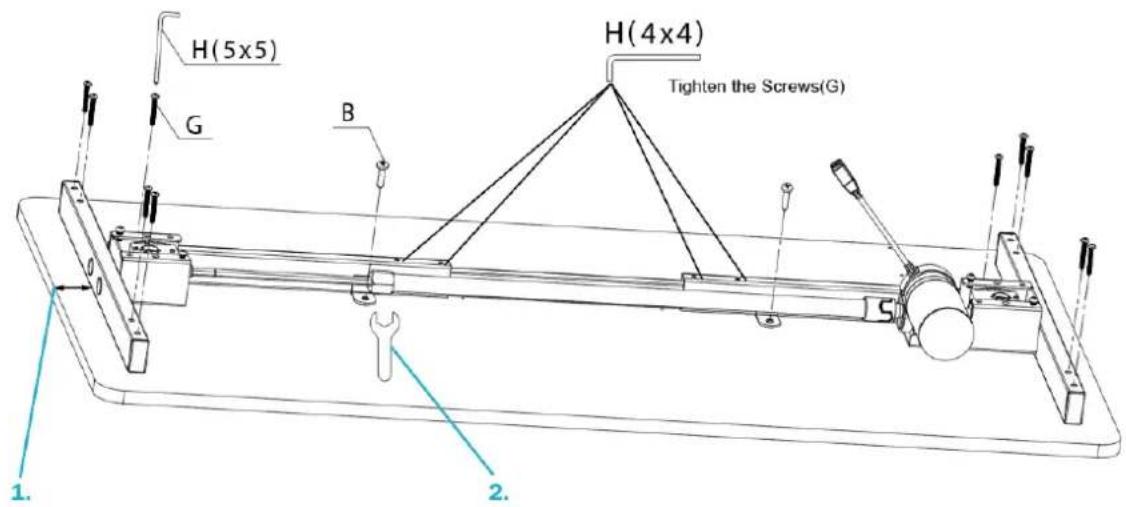

Étape 3

Attacher le plateau de table aux traverses

Remarque: Veiliez à positionner la traverse au milieu du plateau en laissant une distance identique de chaque côte, puis fixez-la. Si la largeur de la traversse n'est pas adequate, reportez-vous à l'etape 1 pour régler la largeur.

1. La distance entre le cadre et les bords extérieurs du plateau ne doit pas être supérieure à 200 mm.
2. H (clé à écrou)

Installez l'ensemble de la traverse (étape 2) sur le plateau, utilisez une clé Allen 5x5 (avec croix) (H) pour visser les vis (G) et les vis (B) puis serrez-les.

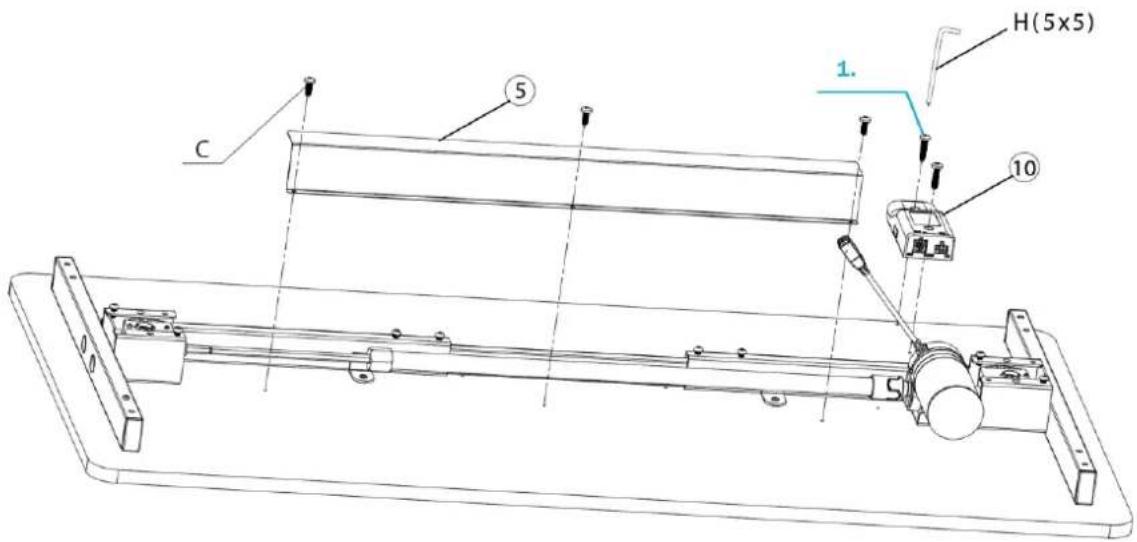

Étape 4

Installation de la plaque decorative et du boîtier de commande

1. Consommables à utiliser ST4.2x19

Fixez la plaque décorative (5) avec les vis (C) pour-cache les parties principales de la barre de transmission; fixez le boîtier de commande (10) sur le côté du moteur ( comme indiqué sur la figure), et attachez-le avec les vis ST4.2x19.

Étape 5

Branchement du boitier de commande, du moteur et de l'adaptateur secteur

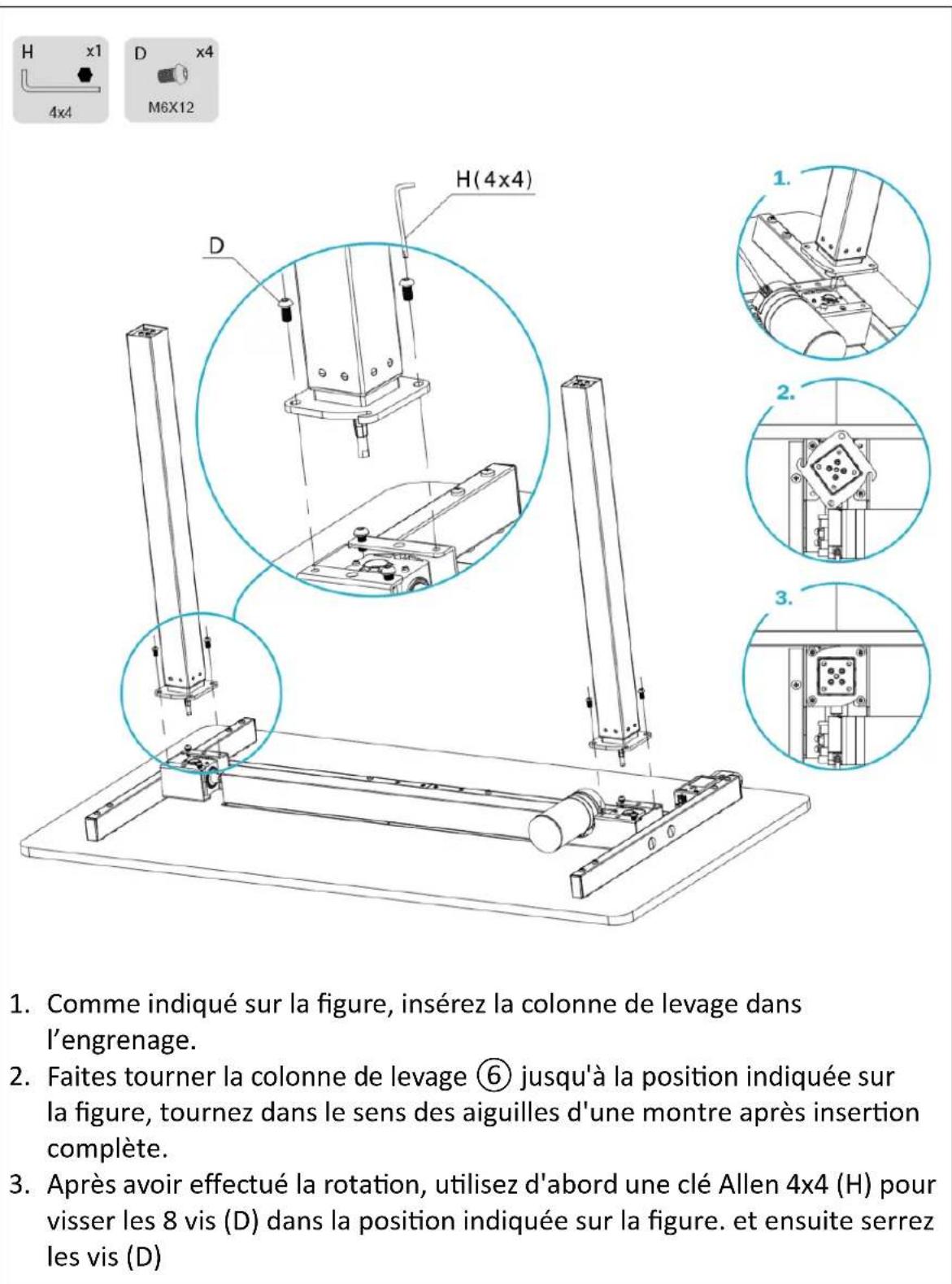

Étape 6

Assemblage de la colonne de levage

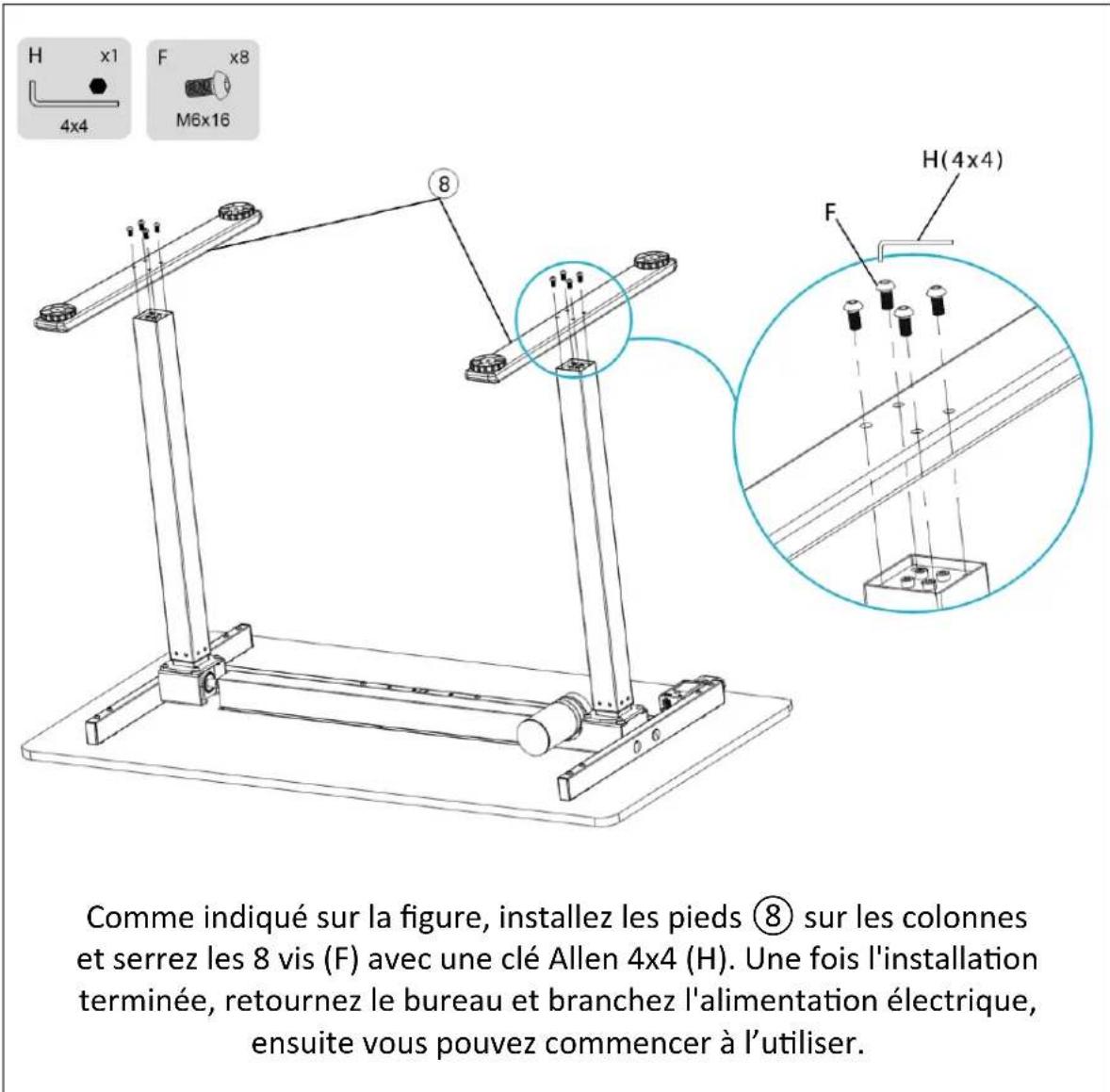

Étape 7 Installation des pieds

6. Comment utiliser le boîtier de commande

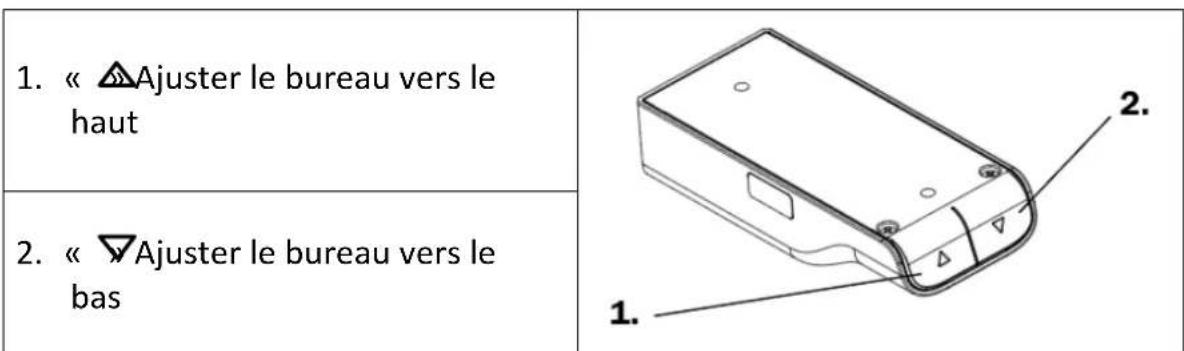

6.1 Fonctionnement du boîtier de commande

Fonctionnement des boutons

• Appuyez sur les boutons « » ou « » haut/bas pour régler la hauteur du bureau

Fonction de réinitialisation

• À la position la plus BASSE (hauteur), appuyez longuement sur le bouton « ∇ (plus de 5 secondes) pour entrer dans le mode de réinitialisation. Le cadre effectue un rebond (remonte un peu), puis revient à la position la plus BASse et s'arrête. La réinitialisation a réussi.
• Lorsque le cadre n'est pas à la position la plus BASSE (hauteur), maintenez le bouton « ∇ » jusqu'à ce qu'il atteigne sa position la plus BASSE. Relâchez ensuite le bouton « ∇», puis appuyez à nouveau longuement sur le bouton « ∇» (plus de 5 secondes) jusqu'à ce que le cadre effectue un rebond (remonte un peu), puis returne à la position la plus BASse et s'arrête. La réinitialisation a réussi.

Système anti-collision

• Lorsque le capteur intégré détecte un objet, l'appareil s'arrête instantanément et fait marche arrêtre pour éviter tout dommage
• Appuyez simultanément sur les boutons « ∩et « » plus de 5 secondes pour activer ou désactiver la fonction anti-collision.

6.2 Résolution des problèmes les plus courants

Les conseils suivants vous aideront à détecter et à éliminer les pannes et erreurs les plus courantes. Si le problème rencontre ne figure pas dans la liste dessous, veuillez contacter votre fournisseur. Seuls le fabricant et des professionnels sont en mesure d'examiner et de corriger ces pannes et erreurs.

Type de panne	Méthode
Pas de réponse en appuyant longuement sur la flèche vers le bas après avoir connecté l'alimentation	1. Vérifier que tous les câbles soient correctement branchés2. Contactez votre fournisseur ou revendeur
Le bureau ne monte pas	1. Vérifier s'il y a surcharge, charge maximale : 70 kg2. Contactez votre fournisseur ou revendeur
Soursollicitation (cycle de travail : 2 min max. en ON / 18 min en OFF)	1. Redémarrez-le après 18 minutes d'interruption car il a fonctionné trop longtemps2. Contactez votre fournisseur ou revendeur
Descend mais ne monte pas	1. Reset 2. Contactez votre fournisseur ou revendeur
Gissement vers le bas	1. Vérifier s'il y a surcharge, charge maximale : 70 kg 2. Contactez votre fournisseur ou revendeur

6.3 Consignes de sécurité et d'utilisation

Consignes de sécurité et d'utilisation

• Cet apparéil peut être utilisé par des enfants de 8 ans et plus, et par des personnes dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience ou de connaissances si ils sont supervisés ou ont été formés à son'utilisation d'une manière sure et sont conscients des risques encourus.
• Les personnes dont les capacité physiques, sensorielles ou mentalles sont diminuées, ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, ne doivent pas utiliser le produit, à moins qu'elles soient conscientes des risques encourus et aient été formées et encadrées pour l'utilisation de cet apparéil par une personne responsable de leur sécurité.
• Il est interdirut aux enfants de jourer avec le produit pour des raisons de sécurité. Les fabricants ne peuvent être tenus pour responsables des conséquences dangereuses causées par toute action inappropriée. Il est interdirut aux enfants de jourer avec l'appareil.
• Familiarisez-vous avec toutes les fonctions et les régles du produit avant la première utilisation
• Vérifiez bien que le matériel est correctement et complètement assemblé avant de l'utiliser
• Le nettoyage et la maintenance de l'utilisateur ne doit pas etre effectués par les enfants sans supervision
• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, un agent de service ou une personne de qualification similaire afin d'éviter tout danger
  Assurez-vous que votre environnement de travail ne comporte pas de sources de danger. Par exemple, ne laissez pas trainer des outils. Prenez toujours soin de manipuler correctement les matériaux d'emballage afin d'eviter tout danger évientuel, p. ex. un sac en plastique peut entraîner un risque d'étouffement pour les enfants
• Conservez l'emballage original du produit en cas de transport ultérieur
  Alimentation:100-240VCA,50/60Hz

• Température de service: 0 à 40 °C

• Débranche la fiche d'alimentation avant le nettoyage, essuyez la poussière sur la surface avec un chiffon légèrement humide, faites attention à ne pas laisser de gouttes pénétrer à l'intérieur du matériel, voirlez à ne pas desserrer le connecteur.

• Le boîtier électrique contient des composants électroniques, des métaux, des plastiques, des fils, etc., il faut donc lemettre au rebut conformément à la législation environnementale de chaque pays, et non avec les déchets menagers courants.
  Le léger bruit émis par la courroie à nervures en V ou le système de freinage n'a d'effet sur l'utilisation du produit
  Il est interdirit d'utiliser des matériaux corrosifs ou abrasifs pour nettoyer le produit. Assurez-vous que le nettoyant utilisé est respectueux de l'environnement
• Cet apparéil ne doit être utilisé qu'avçac l'adaptateur secteur fourni. Toute personne chargée de l'installation ou de l'utilisation de ce bureau dans le cadre d'une utilisation quotidienne ou de travaux d'entretien et de réparation doit dire attentivement ces instructions. Conservez ces instructions à proximé de votre bureau assis-debout
• Le bureau ne doit être utilisé que comme une table de travail avec la possibilité de régler en continu la hauteur de travail entre la position assise et la position debout. Le bureau ne doit être utilisé qu'à l'intérieur et dans des locaux secs (environnement de bureau ou similaire)
  Le bureau ne doit pas etre surcharge - la charge maximale est de 70 kg
• Les moteurs peuvent fonctionner en continu pendant 2 minutes maximum. Àpres quoi, les moteurs doivent rester au repos pendant env. 18 minutes avant de pouvoir être utilisés à nouveau
• Le non-respect des consignes de sécurité et d'installation du present manuel peut cause des blessures graves
• Les utilisateurs ne doivent jamais s'asseoir sur le bureau pour éviter des blessures graves
• Ne nettovez pas le produit avec de l'eau tant qu'il est branché
• Ne démontez et ne remplacez des composants tant que l'alimentation est toujours branchée.
  N'utilisez jamais le système si le cordon ou la fiche est endommagée
• Ne faites jamais fonctionner le système dans un environnement humide ou si ses composants électriques sont en contact avec des liquides
• Ne faites pas fonctionner le système si le boîtier de commande fait du bruit ou émet des odeurs. Il est interdit d'apporter des modifications au bloc d'alimentation et au boîtier de commande
• Éliminez tous les obstacles dans la trajectorie de réglage en hauteur
• Ne laissez pas les cordons et fiches dans le désordre afin d'eviter tout risque de trébucher dessus

Aucune tentative de reconstruction du cadre du bureau n'est autorisée
N'ajoutez aucune piece aux jonctions régables du cadre de bureau
L'utilisation en extérieur est interdite
- Lorsque le bureau monte/descend, veiliez à maintainir une distance de sécurité suffisante pour éviter tout risque de collision entre le plateau et les objets environnants.
Lorsque le bureau monte/descend, l'utilisateur doit veiller à ce que personne ne puisse se blesser ou à ce qu'aucun objet ne soit endommagé. Le plateau de table ne doit pas heurter un objet fixe entraînant un renversement de la table. Toujourssteroler la chaise de bureau avant de monter/descendre la table
Il est absolutement interdit de modifier le boitier de commande
Le bureau ne doit pas etre utiliser comme un outil de levage pour les personnes

Mise au rebut

Cette signalétique indique que ce produit ne doit pas etre mis au rebut avec les déchets menagers courants. Pour eviter tout effet nocif sur l'environnement et la santé humaine d'une mise au rebut incontrolée des déchets, il faut penser au recyclage de ce produit de manière responsable pour promouvoir la réutilisation durable des ressources matérielles.

Pour returner votre apparéil usage, veuillez utiliser les services de retour et de collecte ou contacter le revendeur chez qui le produit a été acheté. Il peut recupérer ce produit en vue d'un recyclage respectueux de l'environnement.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lüdenscheid

Allemagne

CE
