PSI4720W-B-X - Lave-vaisselle PROLINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 12 couverts, classe énergétique A++
Dimensions	Hauteur : 81,5 cm, Largeur : 59,8 cm, Profondeur : 55 cm
Consommation d'eau	Consommation d'eau par cycle : 9,5 litres
Programmes de lavage	6 programmes, y compris éco, rapide et intensif
Niveau sonore	48 dB
Utilisation	Panneau de contrôle intuitif, options de départ différé
Entretien	Filtres lavables, entretien régulier recommandé tous les 3 mois
Sécurité	Système anti-débordement, verrouillage de sécurité pour enfants
Informations générales	Garantie 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - PSI4720W-B-X PROLINE

Le lave-vaisselle PROLINE PSI4720W-B-X ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage a été enfoncé.

Pourquoi mon lave-vaisselle ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris. Assurez-vous également d'utiliser le bon type et la bonne quantité de détergent.

Le lave-vaisselle émet un bruit inhabituel, que faire ?

Vérifiez que les couverts et les plats ne bloquent pas les bras de lavage. Si le bruit persiste, il peut y avoir un objet coincé dans la pompe ou un problème avec le moteur.

Comment puis-je éliminer les odeurs désagréables dans mon lave-vaisselle ?

Nettoyez régulièrement le filtre et les bras gicleurs. Vous pouvez également utiliser un nettoyant spécial pour lave-vaisselle pour éliminer les résidus qui causent des odeurs.

Pourquoi le lave-vaisselle ne se remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau est propre.

Mon lave-vaisselle ne sèche pas la vaisselle correctement, que faire ?

Assurez-vous que le produit de rinçage est plein et que le cycle de séchage est activé. Vérifiez également que la vaisselle n'est pas trop empilée, ce qui peut empêcher une circulation d'air adéquate.

Comment puis-je programmer un cycle de lavage différé ?

Consultez le manuel d'utilisation pour connaître les étapes spécifiques à votre modèle. En général, vous devez sélectionner le cycle souhaité, puis appuyer sur le bouton de départ différé.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique qui nécessitera une attention particulière.

Est-il normal que de l'eau reste au fond du lave-vaisselle après un cycle ?

Un peu d'eau peut rester au fond, mais si c'est beaucoup, cela peut indiquer un problème avec le drain ou le filtre. Vérifiez ces éléments et nettoyez-les si nécessaire.

MODE D'EMPLOI PSI4720W-B-X PROLINE

• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: -les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels; -les fermes; -l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; -les environnements de type chambre d’hôtes.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger.

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être eectués par des enfants sans surveillance.

• En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez-vous dans la section “NETTOYAGE ET ENTRETIEN” en pages 31-34.

• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.

• Les ensembles de raccordement neufs fournis avec l’appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles03 de raccordement usagés.

• Le nombre maximal de couverts à laver par ce lave-vaisselle est de 12 couverts.

• Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.

• En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, référez-vous dans la section “Chargement du lave-vaisselle” en pages 17-18.

• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

• La pression maximale admissible pour l’arrivée d’eau est de 1 MPa. La pression minimale admissible pour l’arrivée d’eau est de 0,04 MPa.

• La fiche de prise de courant doit demeurer facilement accessible après l’installation de l’appareil.

• En ce qui concerne les informations détaillées sur la méthode d’installation et comment l’appareil doit être fixé sur son support, référez-vous dans la section “INSTALLATION” en pages 10-15. Précautions de sécurité

• L’installation et les réparations doivent être eectuées par du personnel qualifié.

• Cet appareil est conçu pour une utilisation domestique seulement.

• Pour éviter tout risque de choc électrique, n’immergez pas l’appareil, le câble ou la prise d’alimentation dans de l’eau ou dans tout autre liquide.

• Éteignez et débranchez l’appareil avant le nettoyage et l’entretien.

• Ne vous asseyez pas et ne vous tenez pas debout sur la porte ou sur la grille du lave-vaisselle.

• Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l’appareil ne sont pas correctement en place.04

• Lorsque vous faites fonctionner le lave-vaisselle, ouvrez soigneusement la porte, car de l’eau peut être éjectée.

• Ne placez pas d’objet lourd sur la porte lorsqu’elle est ouverte. L’appareil pourrait basculer vers l’avant.

• Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s’ils sont avalés. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

• Ne lavez pas d’articles en plastique à moins qu’ils ne portent la mention « peut être lavé au lave-vaisselle » ou l’équivalent.

• Utilisez uniquement les détergents et les agents de rinçage recommandés pour un lave-vaisselle automatique.

• N’utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave -vaisselle.

• Ne modifiez pas les boutons de contrôle.

Instructions de mise à la terre :

• Cet appareil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance du courant électrique. Cet appareil est équipé d’une fiche de mise à la terre.

• La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.

• Un mauvais branchement de l’équipement de mise à la terre conducteur peut entraîner le risque d’une décharge électrique.

• Vérifiez auprès d’un électricien qualifié ou un représentant au service de la clientèle si vous n’êtes pas sûr(e) que l’appareil est correctement raccordé à la terre.

• Ne modifiez pas la fiche fournie avec l’appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.05

DESCRIPTION DU PRODUIT

Panneau de contrôle Tuyau interne Réservoir à sel Distributeur Bras d’aspersion inférieur Assemblage du filtre Panier à couverts Panier supérieur Étagère à couverts Bras d’aspersion supérieur Étagère à verres Panier inférieur06 Vous pouvez remplacer ce panneau en inox par le panneau blanc ou noir fourni, mais il peut ne pas pouvoir être réutilisé à cause de sa possible déformation après le retrait du lave-vaisselle. Changer la façade

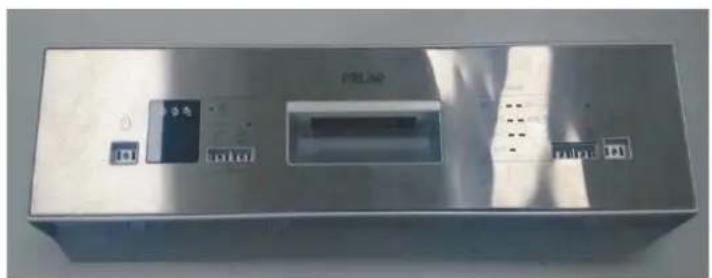

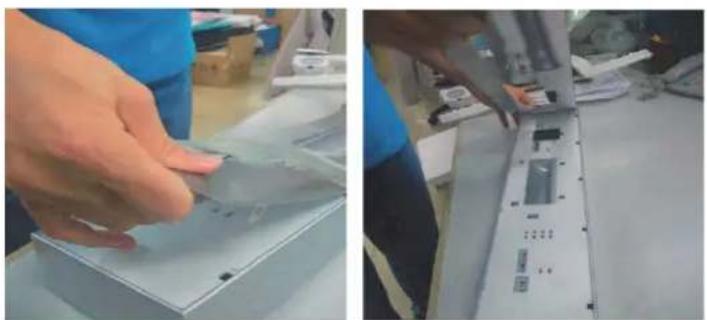

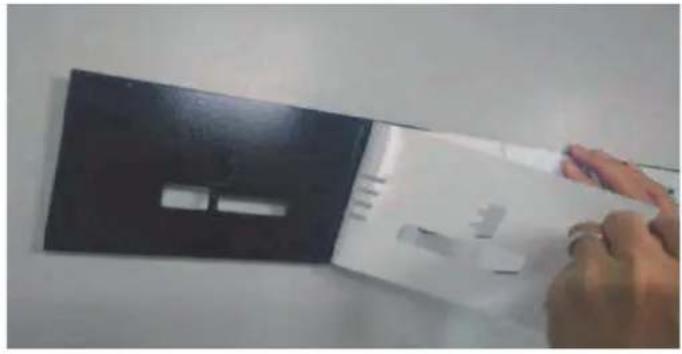

1. Démontez la façade du panneau de contrôle.

1) Défaites les ergots du

panneau de contrôle.

2) Retirez la façade du panneau

2. Installer la façade PC sur le panneau de contrôle

2) Détachez et placez

correctement les capuchons d’indicateur lumineux sur la façade.

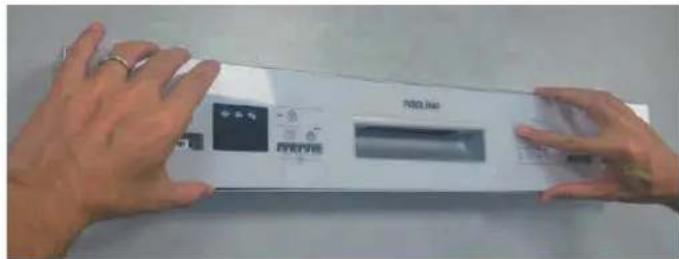

3) Insérez la façade sur le

panneau de contrôle et verifies qu’il ne manque aucune pièce.

4) Appuyez sur la surface du

panneau de contrôle, puis vérifiez que la pièce est solidement fixée.08 Partie gauche du panneau de contrôle

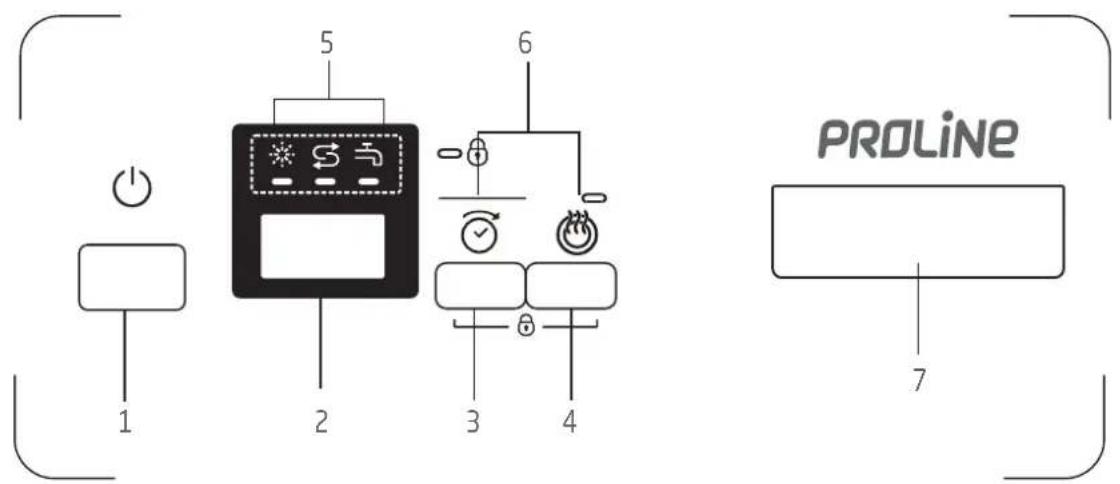

• Ache la durée du programme, le départ diéré, le réglage de la dureté de l’eau et les codes d’erreur.

3. Bouton départ diéré

4. Bouton et voyant séchage extra

Rajouter du liquide de rinçage Rajouter du sel Problème d’ailmentation en eau

6. Bouton et voyant verrouillage sécurité enfants

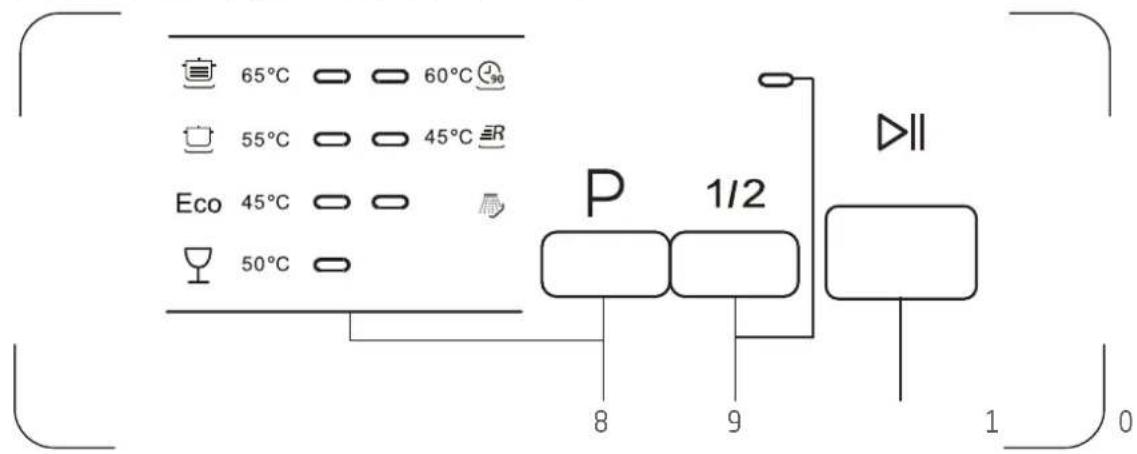

Partie droite du panneau de contrôle

9. Bouton et voyant de fonction demi-charge

10. Bouton départ/pause

AVANT D’INSTALLER VOTRE LAVE-VAISSELLE

Avant de brancher votre lave-vaisselle dans une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur domestique. Cet appareil doit être relié à la terre. Le fabricant n’est pas responsable des dommages se produisant à cause de l’utilisation de l’appareil sans mise à la terre.

AVERTISSEMENT : Coupez l’alimentation électrique avant d’installer votre

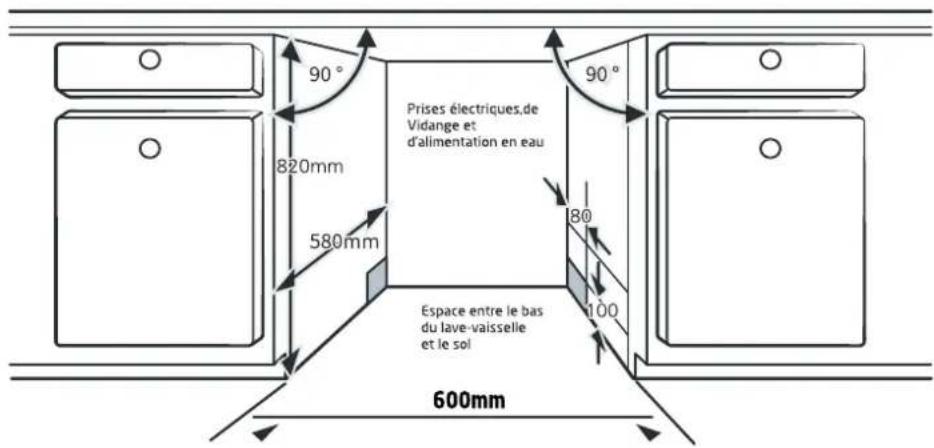

Votre lave-vaisselle peut être installé dans diérents emplacements de votre cuisine s’il y a un espace susant et une bonne accessibilité pour le raccordement / branchement de votre lave-vaisselle à l’alimentation en eau / vidange et à l’alimentation électrique. Ne branchez pas l’appareil à une rallonge électrique pour éviter des dangers potentiels. Appliquer la bande anti-condensation La bande anti-condensation doit être placée sous le plan de travail pour le protéger de la pénétration d’humidité.

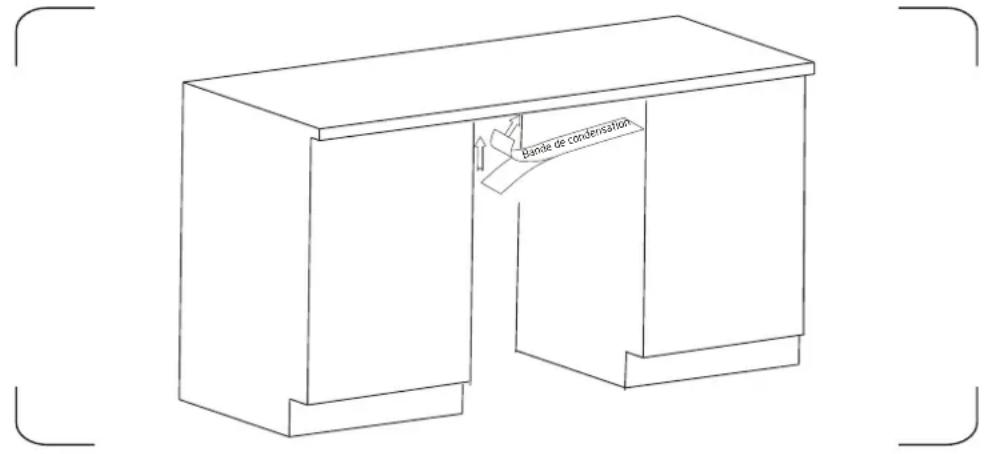

1. Veillez à ce que le dessous du plan de travail soit propre.

2. Décollez le film de la bande.

3. Collez la bande anti-condensation sous le plan de travail.

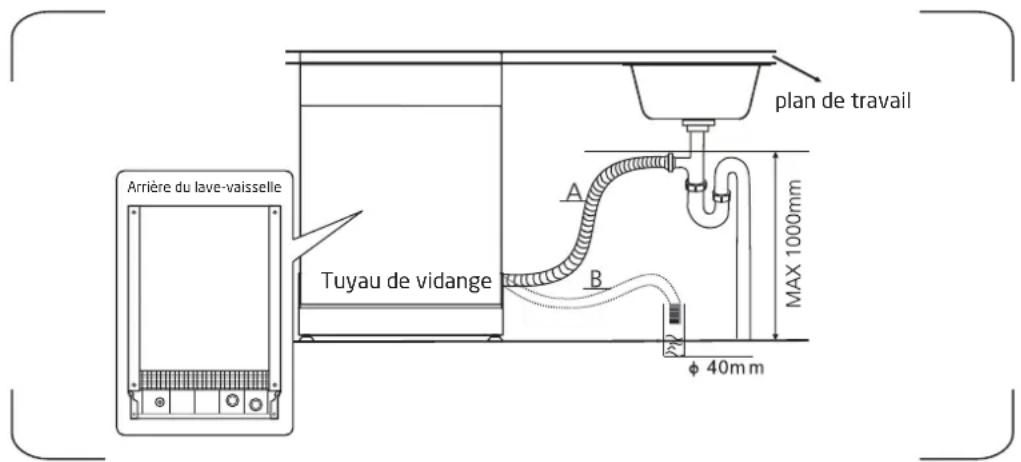

Raccordement à l’eau froide L’installation du tuyau doit être eectuée par des professionnels. Raccordez le tuyau d’alimentation en eau fourni à un connecteur fileté de 3/4 “et assurez-vous qu’il est bien serré. Si les conduites d’eau sont neuves ou n’ont pas été utilisées pendant une période prolongée, laissez l’eau couler pour que l’eau soit claire. Cette précaution est nécessaire pour éviter le risque de bloquer l’arrivée d’eau et d’endommager l’appareil. Bande de condensation11 Connexion du tuyau de vidange Insérez le tuyau de vidange dans un tuyau d’évacuation ou une colonne d’évacuation. Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L’extrémité du tuyau doit être raccordée à un tuyau d’évacuation dont la hauteur maximale doit être de 500 mm à 1000 mm au-dessus de la base du lave-vaisselle. Le diamètre de la colonne d’évacuation doit être d’au moins 40 mm afin de permettre une entreée d’air autour de l’extrémité du tuyau d’évacuation. Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B. L’installation du tuyau doit être eectuée par des professionnels. En cas de fuite, fermez immédiatement l’alimentation en eau et inspectez intégralementles raccords du tuyau. Resserrez les raccordements si nécessaire. Si pour une raison quelconque vous ne parvenez pas à arrêter la fuite vous- même, demandez conseil à un plombier qualifié. Branchements électriques L'installation de l'équipement électrique doit être eectuée par des professionnels.

• N’utilisez pas de rallonge électrique, ni d’adaptateur avec cet appareil.

• Ne coupez pas et ne retirez pas la connexion de mise à la terre du câble d’alimentation dans aucune circonstance. plan de travail Tuyau de vidange Arrière du lave-vaisselle12 Assurez-vous que la tension et la fréquence du lave-vaisselle correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l’appareil doit être connecté n’est pas adaptée à la fiche, remplacez-la au lieu d’utiliser un adaptateur ou un adaptateur similaire car ils pourraient provoquer une surchaue et des brûlures. Assurez-vous que la mise à la terre est correcte avant l’utilisation. Mise à niveau de votre lave-vaisselle Le lave-vaisselle doit être mis à niveau pour assurer un bon fonctionnement du support à vaisselle et une performance optimale de lavage.

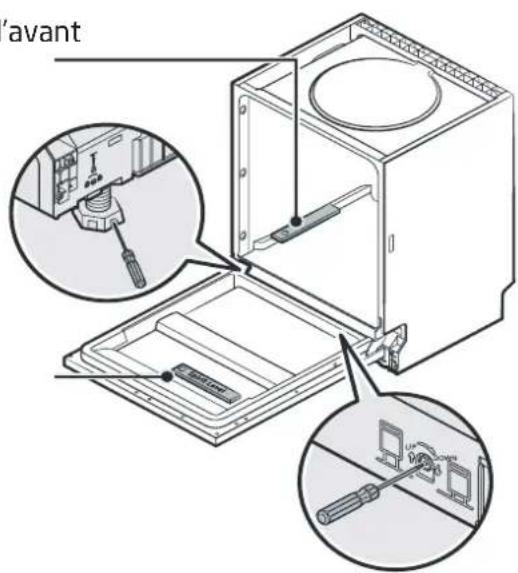

1. Placez un niveau à bulle sur la porte et sur le rail des étagères à l’intérieur de

la cuve, comme illustré, pour vérifier que le lave-vaisselle est nivelé.

2. Mettez le lave-vaisselle à niveau en ajustant individuellement les trois pieds

3. Lorsque vous mettez le lave-vaisselle à niveau, veillez à ne pas le renverser .

La hauteur maximale des pieds de support est de 50 mm. Vérifiez le niveau d’un côté à l’autre Vérifiez le niveau d’avant en arrière13 Exigences d’ouverture du lave-vaisselle Il doit y avoir un espace de 50 mm au minimum entre le bord de la porte du lave-vaisselle et les murs ou les meubles qui lui sont adjacents. Préparer et assembler un panneau décoratif (non fourni) (Unité : mm)14

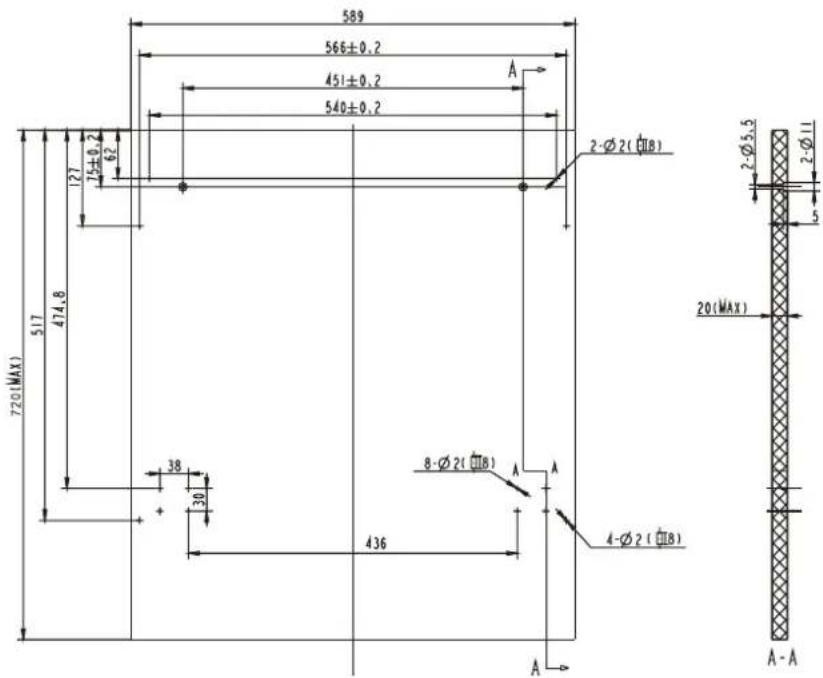

1. Le panneau décoratif doit être mesuré selon les dimensions illustrées ci-

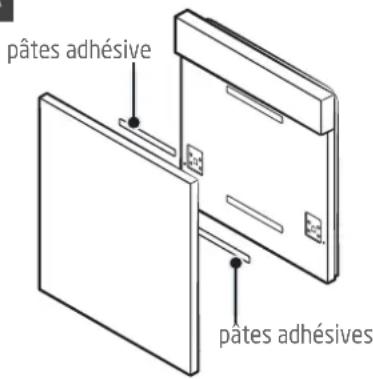

2. Collez les pâtes adhésives au panneau décoratif et à la porte du lave-

3. Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons

et supports fournis.

4. Retirez les quatre vis de l’intérieur de la porte du lave-vaisselle, puis fixez la

porte décorative sur la porte du lave-vaisselle en insérant et en serrant les quatre longues vis. Réglage de la tension du ressort de la porte La porte du lave-vaisselle est attachée à des ressorts. Ils sont assemblés en usine pour garantir qu’ils soient à la tension appropriée, de sorte que la porte puisse être ouverte et fermée en douceur. Après avoir assemblé la porte décorative, il faut régler la tension des ressorts de la porte.

• Avec une clé six pans (non fournie), tournez les vis de réglage pour resserrer ou desserrer le ressort.

• La tension du ressort est correcte lorsque : a) La porte reste à l’horizontale quand elle est complètement ouverte. b) Vous pouvez facilement fermer la porte. pâtes adhésive pâtes adhésives15

AVERTISSEMENT: Si la tension du ressort de la porte n’est pas ajustée, cela

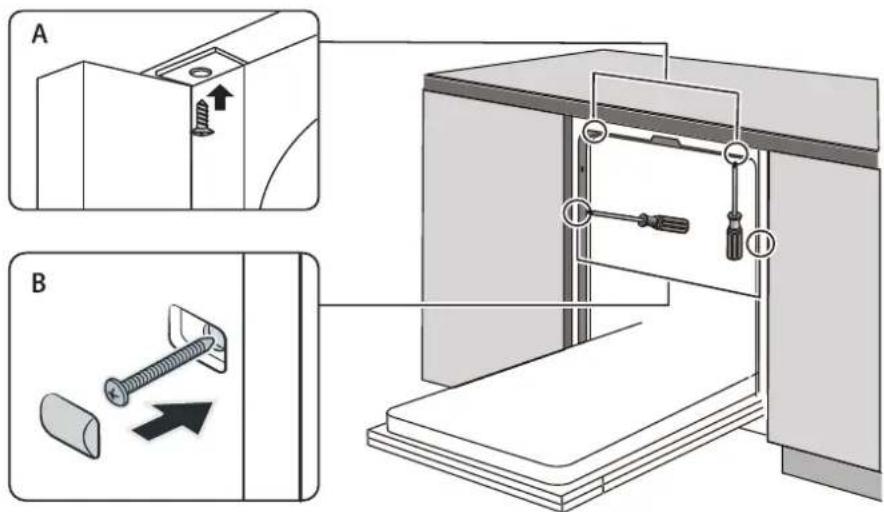

pourrait endommager l’appareil. Fixer le lave-vaisselle en place Il y a deux façons de le faire : A. Sur un plan de travail normal : Placez le crochet d’installation dans la fente du plan latéral et fixez-le au plan de travail à l’aide des vis. B. Sur un plan de travail en marbre ou en granit : Fixez le côté avec une vis.16

AVANT DE CHARGER LES PANIERS

• Enlevez les restes d’aliments volumineux (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage.

• Faites tremper les poêles et les casseroles au fond desquelles il y a des restes brûlés avant de les placer dans les paniers. AVERTISSEMENTS :

• Veillez à ce que les plats soient solidement positionnés en sorte qu’ils ne puissent pas se renverser ou bloquer la rotation des bras d’aspersion pendant le cycle de lavage.

• Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture vers le bas et leurs cavités inclinées pour permettre à l’eau d’en sortir.

• N’empilez pas la vaisselle.

• Ne placez pas les verres trop près les uns des autres, car ils risquent de s’entrechoquer et de se casser.

• Placez les articles les plus grands ou les plus diciles à nettoyer dans le panier inférieur.

• Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle. Articles ne pouvant pas être lavés dans un lave-vaisselle :

• Plats en plastique (sauf s’il est indiqué qu’ils peuvent être lavés dans un lave-vaisselle)

• Plats et objets en cuivre, zinc, étain ou laiton.

• Vaisselle et couverts en argent

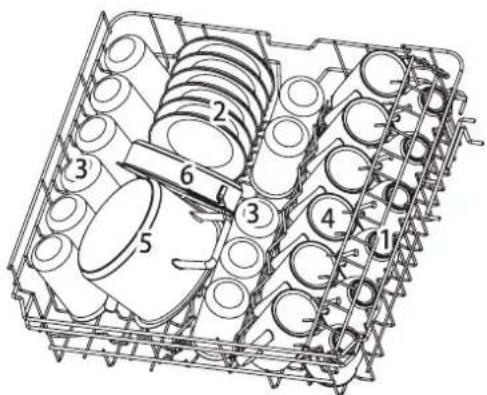

Charger les paniers supérieur et inférieur

• Le panier supérieur est conçu pour les articles délicats et légers, par exemple les verres, tasses, soucoupes, bols et plats peu profonds.

• Le panier inférieur est conçu pour les casseroles, couvercles, assiettes, saladiers, couverts, etc.

• Les plats de service et les grands couvercles doivent être placés sur les bords du panier en veillant à ce qu’ils ne gênent pas la rotation du bras de lavage.

• Placez les articles en sorte que l’eau puisse atteindre toutes les surfaces. Chargement de l’étagère à couverts et du panier à couverts Veuillez placer les couverts légers dans le panier à couverts. Le poids total doit être inférieur à 1,5 kg.

7. Assiettes à dessert

11. Petites assiettes en mélamine

12. Bols en mélamine

15. Panier à couverts

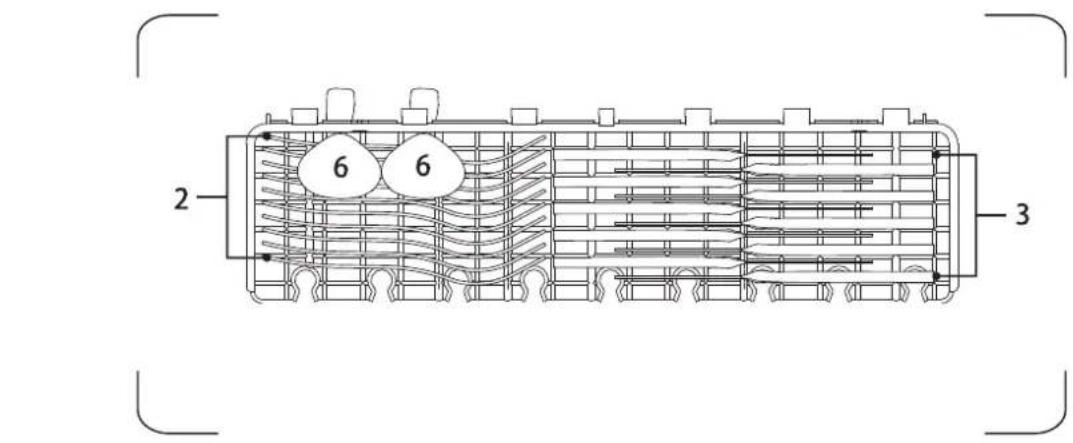

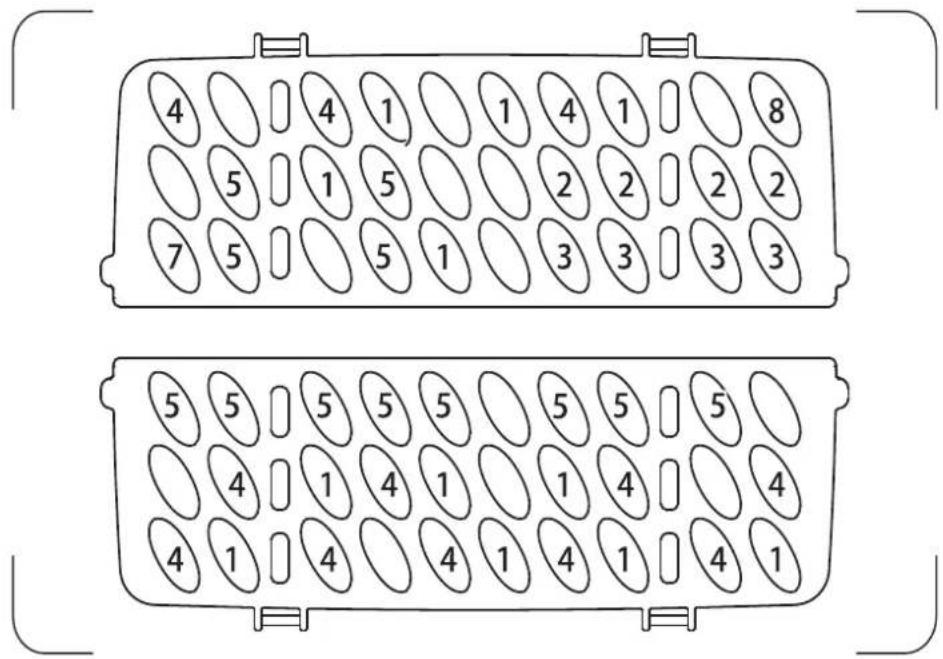

Panier supérieur Panier inférieur18 Panier à couverts Ne laissez aucun objet dépasser du bas de la cuve. Chargez toujours les ustensiles tranchants avec le tranchant vers le bas !

1. Cuillères à soupe

5. Cuillères à dessert

6. Cuillères de service

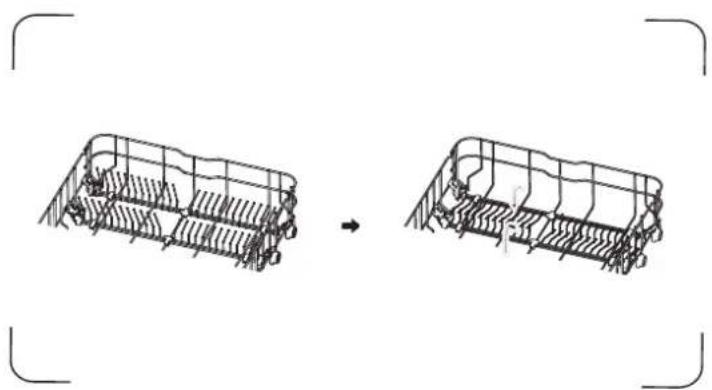

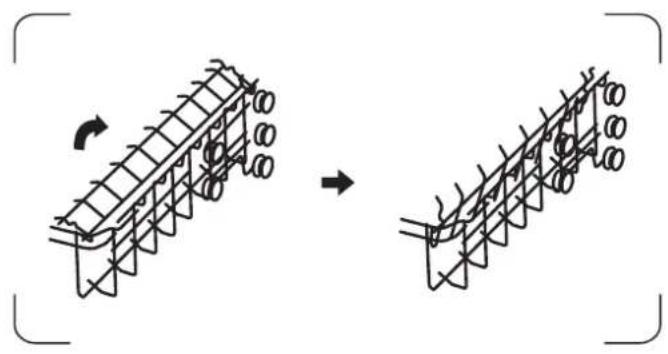

Pour faire de la place pour des articles plus grands dans le panier supérieur, soulevez le porte-tasses. Vous pouvez ensuite incliner les grands verres contre le porte-tasses. Vous pouvez également l’enlever lorsque son utilisation n’est pas nécessaire.

Les pointes du panier inférieur servent à tenir les assiettes et les plateaux. Elles peuvent être rabattues pour laisser plus de place aux articles volumineux.20

UTILISATION DE L’ADOUCISSEUR D’EAU

La dureté de l’eau dépend d’un endroit à un autre. Si l’eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d’un adoucisseur d’eau spécial fonctionnant avec du sel spécifiquement conçu pour éliminer les minéraux de l’eau. ATTENTION :

• Utilisez e xclusivement du sel spécifiquement formulé pour les lave-vaisselles domestiques.

• N’utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d’adoucissement d’eau.

• Remplissez le réservoir à sel avant de démarrer le programme de lavage. Ainsi, la solution excessivement saline sera immédiatement évacuée par l’eau. La présence prolongée d’eau salée dans le réservoir peut provoquer de la corrosion. Régler la consommation de sel

1. Une fois que le lave-vaisselle est en marche, accédez au mode de réglage de

la consommation de sel en maintenant la touche enfoncé jusqu’à ce que H3 s’ache.

2. Appuyez plusieurs fois sur

pour sélectionner le réglage adapté à la dureté de l’eau.

pour confirmer les réglages.

REMARQUE : 1°d H = 1,25 °Clarke = 1,78 °f H= 0,178 mmol/l °d H : Degré allemand °f H : Degré français °Clarke : Degré britannique Remplissage du réservoir à sel Ne rajoutez du sel dans le réservoir que si l’indicateur lumineux du sel s’allume.

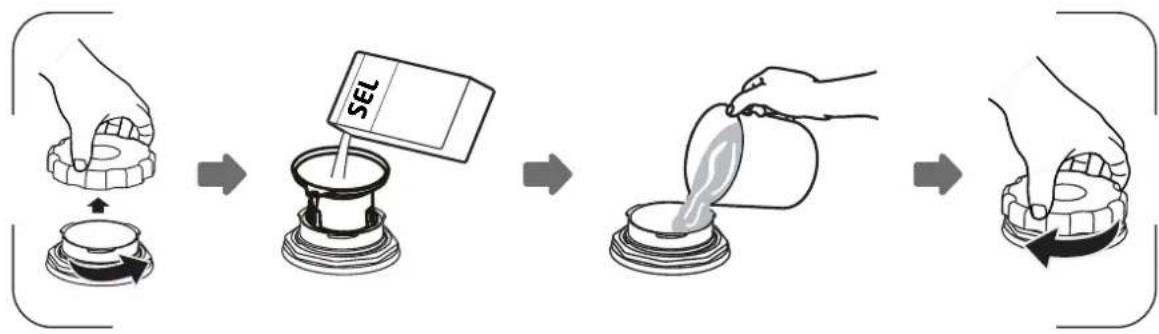

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir

2. Placez l’extrémité de l’entonnoir (fourni) dans le trou et versez environ 1,5

kg de sel pour lave-vaisselle.

3. Remplissez le réservoir à sel jusqu’à sa limite maximale avec de l’eau.

Il est normal qu’une petite quantité d’eau sorte du réservoir à sel.

4. Revissez fermement le bouchon.

REMARQUE: En fonction de la manière dont le sel se dissout, l’indicateur d’avertissement du sel peut rester allumé même si le réservoir à sel est rempli. SEL22

UTILISATION DES DISTRIBUTEURS DE

RINÇAGE ET DE DÉTERGENT

Fonction du liquide de rinçage Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l’eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l’eau d’adhérer à la vaisselle. AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lave- vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d’autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil. Fonction du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et distribuer toute les saletés hors du lave-vaisselle. AVERTISSEMENT !

• Utilisation correcte du détergent Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle. Conservez le détergent dans un endroit frais et sec. Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.

• Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants. Remplissage du distributeur de liquide de rinçage

1. Retirez le bouchon du

distributeur de liquide de rinçage en soulevant le bouchon.

2. Versez le liquide de rinçage

dans le distributeur, en faisant attention de ne pas trop en mettre.

3. Refermez le bouchon23

Réglage du distributeur du liquide de rinçage Pour obtenir une meilleure performance de séchage avec un liquide de rinçage limité, le lave-vaisselle est conçu pour que l’utilisateur ajuste la consommation. Suivez les étapes ci-dessous :

1. Mettez le lave-vaisselle en marche.

2. Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez

et maintenez enfoncé durant environ 5 secondes puis appuyez sur pour accéder le mode de réglage.

• L’indicateur lumineux du liquide de rinçage clignote.

3. Appuyez plusieurs fois sur

pour sélectionner le réglage adapté.

4. Le réglage sera confirmé si aucune opération n’est activée avant environ 5

secondes Affichage Quantité de liquide de rinçage (ml)

Remplissage du distributeur de détergent

1. Faites glisser le contrôle

vers la droite pour ouvrirle bouchon du distributeur de détergent.

2. Ajoutez du détergent dans le

3. Fermez le bouchon en le

faisant glisser vers l’avant et en appuyant dessus. A24

PROGRAMMES DE LAVAGE

Programme Type de vaisselle Description du cycle Détergent Prélavage / La- vage principal Durée du programme (minutes) Energie (kWh) Consommation d’eau (L) Besoin de liquide de rinçage ? Pour une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d'aliments séchés Prélavage (50°C) Lavage (65°C) Rinçage Rinçage Rinçage (65°C) Séchage 5 / 25 g (1 ou 2 pastilles) 205 1,621 17,8 Oui Pour une vaisselle normalement sale Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (65°C) Séchage 5 / 25 g (1 ou 2 pastilles) 175 1,302 14,3 Oui (*EN50242) Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poêles légèrement sales Prélavage Lavage (45°C) Rinçage (60°C) Séchage 5 / 25 g (1 ou 2 pastilles) 220 0,908 11,0 Oui Pour une vaisselle peu sale et les verres Prélavage Lavage (50°C) Rinçage Rinçage (65°C) Séchage 5 / 25 g (1 pastille) 120 1,100 14,3 Oui Pour une vaisselle normalement sale nécessitant un lavage rapide Lavage (60°C) Rinçage Rinçage (65°C) Séchage 30 g (1 pastille) 90 1,350 11,7 Oui Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage Lavage (50°C) Rinçage Rinçage (45°C) 25 g 30 0,751 11,2 Non Pour rincer les salissures non adhérentes des plats Prélavage s.o. 15 0.020 4,1 Non REMARQUE: EN 50242: Ce programme est le cycle test, Informations de test comparatif selon la norme EN 50242.25 Programme Type de vaisselle Description du cycle Détergent Prélavage / Lavage principal Durée du programme (minutes) Energie (kWh) Consommation d’eau (L) Besoin de liquide de rinçage ? PPour une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d’aliments séchés Prélavage (50°C) Lavage (65°C) Rinçage Rinçage Rinçage (65°C) Séchage 4 / 16 g (1 ou 2 pastilles) 205 1,621 17,8 Oui Pour une vaisselle normalement sale Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (65°C) Séchage 4 / 16 g (1 ou 2 pastilles 175 1,302 14,3 Oui (*EN60436) Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poêles légèrement sales Prélavage Lavage (45°C) Rinçage (60°C) Séchage 4 / 16 g (1 ou 2 pastilles) 220 0,923 11,0 Oui Pour une vaisselle peu sale et les verres Prélavage Lavage (50°C) Rinçage Rinçage (65°C) Séchage 4 / 16 g (1 pastille) 120 1,100 14,3 Oui Pour une vaisselle normalement sale nécessitant un lavage rapide Lavage (60°C) Rinçage Rinçage (65°C) Séchage 20 g (1 pastille) 90 1,350 11,7 Oui Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage Lavage (45°C) Rinçage (50°C) Rinçage (55°C 20 g (1 ou 2 pastilles) 30 0,751 11,2 Non Pour rincer les salissures non adhérentes des plats Prélavage s.o. 15 0,02 4,1 Non REMARQUE: EN 60436: Ce programme est le cycle test, Informations de test comparatif selon la norme EN 60436.26

• Le programme eco convient au lavage d’une vaisselle normalement sale, qu’il constitue le programme le plus ecace en termes de consommations combinées d’énergie et d’eau et qu’il est utilisé pour évaluer la conformité de l’appareil avec la législation européenne en matière d’écoconception.

• Charger le lave-vaisselle ménager jusqu’à la capacité indiquée par le fabricant contribuera à économiser de l’énergie et de l’eau.

• Le prérinçage manuel de la vaisselle augmente la consommation d’énergie et d’eau et n’est pas recommandé.

• Laver la vaisselle au moyen d’un lave-vaisselle consomme généralement moins d’énergie et d’eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle ménager est utilisé conformément aux instructions du fabricant.

• Les valeurs données pour les programmes autres que le programme eco sont purement indicatives.27

DÉMARRER UN CYCLE DE LAVAGE

1. Ouvrez le robinet d’eau.

2. Ouvrez la porte du lave-vaisselle.

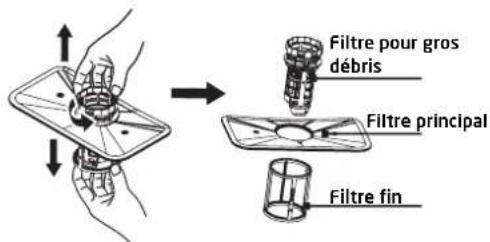

3. Inspectez les filtres.

• Assurez-vous qu’ils sont propres et correctement positionnés. Référez- vous au paragraphe « Nettoyage et entretien ».

4. Vérifiez qu’il y a du sel et du liquide de rinçage dans l’appareil.

5. Chargez la vaisselle

• Vérifiez que les bras d’aspersion peuvent tourner librement.

6. Ajoutez la quantité requise de détergent dans le distributeur conformément

aux indications du tableau « Programmes de lavage ».

7. Fermez bien la porte du lave vaisselle.

pour démarrer le lave-vaisselle.

Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur .

• Le témoin lumineux du programme correspondant s’allume.

• Minuteur de démarrage diéré : Le minuteur de démarrage diéré vous permet de diérer le démarrage du programme de lavage de 1 heure à 24 heures. Appuyez plusieurs fois sur jusqu’à ce que l’heure de démarrage diérée souhaitée s’ache à l’écran. Une fois le retardateur réglé, appuyez sur pour activer la fonction. Pour annuler le départ diéré, appuyez tout d’abord sur puis appuyez plusieurs fois sur jusqu’à ce que l’achage indique “H:00”.

10. Si vous désirez eectuer un séchage extra, appuyez sur

et l’indicateur correspondant s’allumera.

• Cette fonction ne peut être utilisée qu’avec les programmes Intensif, Universel, ECO, Verres et 90min.

• Quand cette fonction est activée, le lave-vaisselle augmente la température à la fin du programme pour améliorer le séchage.

11. Si vous désirez eectuer une demi-charge, appuyez sur

et l’indicateur correspondant s’allumera.

• Cette fonction ne peut être utilisée qu’avec les programmes Intensif, Universel, ECO, Verres et 90min.

• Lorsque cette fonction est activée, le lave-vaisselle réduira automatiquement la consommation d’eau et d’énergie et la durée de lavage.28

pour lancer le lavage.

• Le témoin lumineux du programme clignote.

• Si vous avez oublié d’ouvrir le robinet d’eau, après 1 à 2 minutes, l’indicateur lumineux d’alerte d’arrivée d’eau s’allumera.

• Pour redémarrer le programme, éteignez d’abord le lave-vaisselle, puis ouvrez le robinet et rallumez le lave-vaisselle.

13. Une fois le programme terminé, le lave-vaisselle sonnera et s’arrêtera.

14. Attendez 15 minutes environ avant d’ouvrir la porte du lave-vaisselle pour

éviter des brûlures.

15. Sortez la vaisselle de l’appareil.

• Le cycle de lavage ne pourra pas démarrer si la porte du lave-vaisselle est ouverte ou si elle est mal fermée.

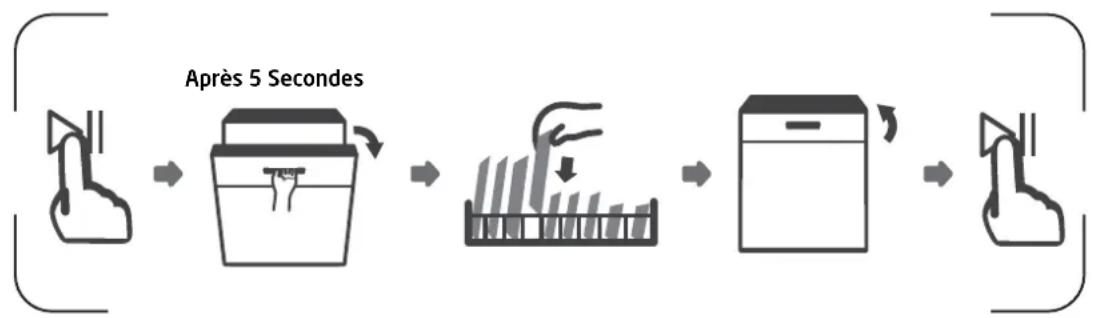

• N’ouvrez pas la porte tant que le lave-vaisselle fonctionne : vous risqueriez de vous brûler avec les jets d’eau bouillante. Ajouter de la vaisselle supplémentaire Un plat oublié peut être ajouté à tout moment avant l’ouverture du distributeur de détergent. Si tel est le cas, suivez les instructions ci-dessous :

pour mettre le fonctionnement en pause .

2. Attendez 5 secondes puis ouvrez la porte.

3. Ajoutez les plats oubliés.

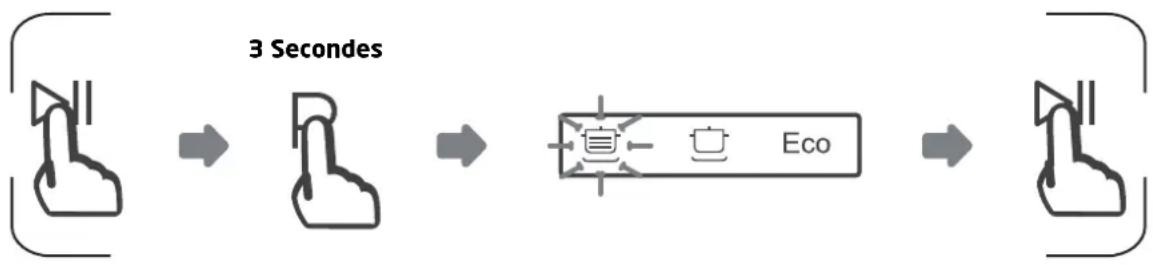

.Le programme reprend à partir du point où vous l’avez interrompu. Après 5 Secondes29 Changement d’un programme de lavage en cours Un cycle de lavage ne peut être modifié que s’il a fonctionné pendant une courte période, sinon le détergent aura déjà été libéré et le lave-vaisselle aura déjà vidangé l’eau de lavage. Dans ce cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous :

pour mettre le fonctionnement en pause.

2. Appuyez et maintenez les boutons

enfoncés durant plus de 3 secondes – le programme sera annulé. Vous entendrez un bip sonore.

3. Appuyez plusieurs fois sur

pour sélectionner un nouveau programme.

• Le nouveau numéro du programme sélectionné s’allume.

4. Appuyez sur le bouton

pour démarrer le programme. Fonction sécurité enfants La fonction sécurité enfants de votre lave-vaisselle évite les changements involontaires de programme et empêche les enfants de jouer avec les commandes pendant que l’appareil fonctionne. Pour activer cette fonction, maintenez appuyées les touches et en maintenez ces boutons enfoncés jusqu’à ce que l’indicateur lumineux deverrouillage s’allume. Pour désactiver cette function, appuyez et maintenez simultanément les deux boutons enfoncés jusqu’à ce que l’indicateur lumineux s’éteigne. 3 Secondes30

NETTOYAGE ET ENTRETIEN

• Éteignez et débranchez toujours l’appareil avant de le nettoyer.

• Pour éviter que de l’eau ne pénètre dans les composants électriques et de verrouillage de la porte, n’utilisez pas de spray nettoyant.

• N’utilisez pas de nettoyants abrasifs ou de tampons à récurer car ils peuvent endommager le revêtement de la surface. Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d’eau propre et dedétergent (sous pression) sur la surface sale des ustensiles. L’eau est pompée par le bras s’aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans le bras d’aspersion. L’eau sale est pompée et remplacée par de l’eau propre à la fin de chaque cycle (le nombrede fois dépend du cycle utilisé). REMARQUE : Une eau trop dure aecte le fonctionnement du lave-vaisselle. L’eau dure provoque également des dépôts d’hydroxyde de calcium (pellicule blanche) et/ ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre. Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine). Nettoyage de la porte et du joint de porte Nettoyez régulièrement les joints de la porte avec un chion doux et humide pour éliminer les dépôts d’aliments. Lors du chargement du lave-vaisselle, des résidus d’aliments et de boissons peuvent s’égoutter sur les côtés de la porte du lave-vaisselle. Ces surfaces sont en dehors de la cuve de lavage et ne sont pas accessibles par l’eau des bras d’aspersion. Tout dépôt doit être essuyé avant la fermeture de la porte. Nettoyage du panneau de contrôle Si un nettoyage est nécessaire, essuyez le panneau de contrôle uniquement avec un chion doux et humide.31 Nettoyage du dispositif de filtrage Le dispositif de filtrage situé à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris récupérés peuvent obstruer les filtres. Vérifiez régulièrement l’état des filtres et nettoyez-les au besoin sous l’eau courante. Suivez les étapes ci-dessous pour nettoyer les filtres dans la cuve de lavage. AVERTISSEMENTS !

• Ne serrez pas trop les filtres. Remettez les filtres dans l’ordre, sinon de gros débris pourraient s’introduire dans le système et provoquer un blocage.

• N’utilisez jamais le lave-vaisselle sans les filtres en place. Un remplacement incorrect des filtres peut réduire le niveau de performance de l’appareil et endommager la vaisselle et les ustensiles. Nettoyage des bras d’aspersion Il est nécessaire de nettoyer régulièrement les bras d’aspersion, faute de quoi les produits chimiques pour l’eau dure obstrueraient les jets des bras d’aspersion et

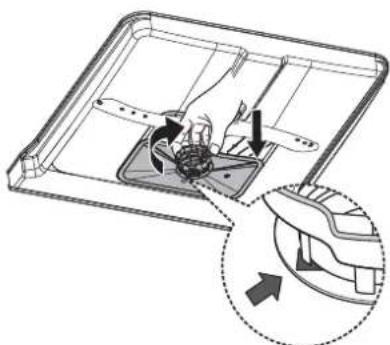

4. Réassemblez les filtres, replacez l’in-

sert de filtre et faites-le pivoter dans le sens des aiguilles d’une montre jusqu’à la flèche de fermeture.

3. Rincez les filtres en les passant sous

l’eau courante. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage.

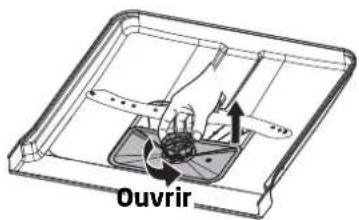

enez le filtre pour gros débris et faites-le pivoter dans le sens inverse des aiguilles d’une montre pour le déverrouiller. Soulevez le filtre et retirez-le du lave-vaisselle.

Retirez le filtre fin du dispositif de filtrage. Détachez le filtre pour gros débris du filtre principal en pressant doucement les languettes du haut et en le tirant. Ouvrir Filtre pour gros débris Filtre principal Filtre fin32 les roulements. Pour nettoyer les bras d’aspersion, suivez les instructions ci-dessous : Précautions contre le gel Veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle en hiver. Après chaque cycle de lavage, procédez comme suit :

1. Coupez l’alimentation électrique du lave-vaisselle à la source d’alimentation.

2. Fermez l’alimentation en eau et débranchez le tuyau d’arrivée d’eau de la

3. Vidangez l’eau du tuyau d’arrivée et de la vanne d’eau (utilisez une casserole

pour recueillir l’eau).

4. Reconnectez le tuyau d’arrivée d’eau à la vanne d’eau.

5. Retirez le filtre du fond de la cuve et utilisez une éponge pour absorber l’eau

du puisard. Après chaque lavage Après chaque lavage, fermez l’alimentation en eau de l’appareil et laissez la porte légèrement ouverte afin que l’humidité et les odeurs ne restent pas emprisonnées à l’intérieur. Pas de solvants ou de nettoyage abrasif Pour nettoyer l’extérieur et les pièces en caoutchouc du lave-vaisselle, n’utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un

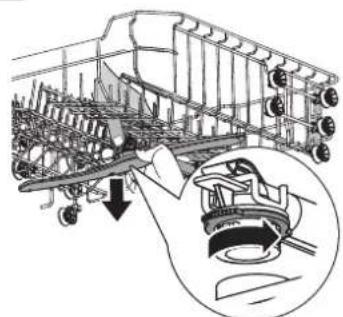

1. Pour retirer le bras d’aspersion

supérieur, maintenez l’écrou au centre et tournez le bras d’aspersion dans le sens inverse des aiguilles d’une montre pour le retirer.

2. Pour retirer le bras

d’aspersion inférieur, tirez le bras vers le haut.

3. Lavez les bras à l’eau

chaude savonneuse à l’aide d’une brosse souple. Replacez-les après les avoir bien rincés.33 chion avec de l’eau tiède savonneuse. Pour éliminer les taches ou les traces de la surface intérieure, utilisez un chion imbibé d’eau et un peu de vinaigre, ou un produit nettoyant spécialement conçu pour lave-vaisselle. Lorsque le lave-vaisselle n’est pas utilisé pendant une longue durée Il est recommandé d’exécuter un cycle de lavage avec le lave-vaisselle vide puis retirez la fiche de la prise de courant, coupez l’alimentation en eau et laissez la porte de l’appareil légèrement ouverte. Cela permettra de préserver les joints de la porte et d’empêcher la formation d’odeurs dans l’appareil. Déplacement de votre appareil Si vous devez déplacer l’appareil, essayez de le maintenir en position verticale. Si nécessaire, il peut être placé sur le dos. Nettoyage des joints L’un des facteurs responsables de la formation d’odeurs dans le lave-vaisselle est la nourriture qui reste emprisonnée dans les joints. Un nettoyage régulier avec une éponge humide empêchera ces odeurs.34

Avant d’appeler pour une réparation L’examen des tableaux des pages suivantes peut vous aider à solutionner le problème. Problème Causes possibles Solution possible Le lave-vaisselle ne démarre pas Le fusible a grillé ou le disjoncteur s’est déclenché. Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres appareils branchés sur le même circuit électrique que le lave-vaisselle. L’alimentation en électricité n’est pas activée. Vérifiez que le lave-vaisselle est allumé et que sa porte est complètement fermée. Vérifiez que le câble électrique est bien branché dans la prise de courant. La porte n’a pas été correctement fermée. Fermez complètement la porte. L’eau n’est pas pompée dans le lave-vaisselle. Le tuyau de vidange est plié. Inspectez le tuyau de vidange. Les filtres sont encrassés. Nettoyez les filtres (voir le paragraphe « Nettoyage des filtres »). L’évier de la cuisine est bouché. Vérifiez que l’évier de la cuisine se vide correctement. Si l’évier de la cuisine ne se vide pas, demandez à un plombier de l’inspecter. Il y a de la mousse dans la cuve. Le détergent utilisé est inapproprié. Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselles afin d’éviter qu’il n’y ait de la mousse. Si de la mousse se forme, ouvrez la porte du lave-vaisselle et attendez qu’elle se réduise. Ajoutez quelques litres (env 5L) d’eau froide au fond du lave-vaisselle. Fermez la porte du lave-vaisselle puis sélectionnez n’importe quel cycle. Initialement, le lave-vaisselle videra l’eau. Ouvrez la porte une fois la vidange terminée et vérifiez si la mousse a disparu. Si nécessaire, répétez cette opération. Du liquide de rinçage a été renversé. Essuyez toujours tout liquide de rinçage qui aurait débordé. Les surfaces intérieures de la cuve sont tachées. Le détergent utilisé contient du colorant. Assurez-vous que le détergent ne contient pas de colorant. Les surfaces internes sont recouvertes d’un film blanc. Il est dû aux minéraux contenus dans l’eau dure. Nettoyez l’intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc). N’utilisez jamais aucun produit autre que des détergents spécifiquement conçus pour les lave-vaisselles afin d’éviter qu’il n’y ait de la mousse.35 Problème Causes possibles Solution possible Il y a des traces de rouille sur les couverts. Les couverts ne sont pas résistants à la corrosion. Évitez de laver au lave-vaisselle les articles qui ne résistent pas à la corrosion. Un programme n’est pas exécuté après l’ajout de sel pour lave-vaisselle. Des traces de sel ont pénétrées dans le cycle de lavage. Exécutez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Le bouchon du réservoir à sel est desserré. Vérifiez que le bouchon est sécurisé. Le lave-vaisselle est bruyant. Les plats s’entrechoquent les uns contre les autres. Les bras d’aspersion percutent des plats. Consultez le chapitre «Charger les paniers» pour repositionner la vaisselle. La vaisselle n’est pas propre. Les plats n’ont pas été correctement positionnés. Consultez le chapitre «Charger les paniers». Le programme de lavage sélectionné est trop doux. Choisissez un programme plus intensif. Consultez le tableau «Programmes de lavage». Une quantité insusante de détergent a été utilisée ou le détergent utilisé n’est pas approprié. Utilisez davantage de détergent ou changez-en. Les bras d’aspersion sont bloqués. Modifiez la position des plats pour qu’ils ne gênent pas la rotation des bras d’aspersion. Les filtres ne sont pas propres ou ne sont pas correctement positionnés. Nettoyez et/ou installez correctement les filtres. Nébulosité sur la verrerie Combinaison d’eau douce avec trop de détergent Utilisez moins de détergent si votre eau est douce et sélectionnez un cycle plus court pour laver la verrerie et la nettoyer. Des taches blanches apparaissent sur la vaisselle et les verres Les eaux dures peuvent provoquer des dépôts de tartre. Ajoutez du détergent Les plats ne sèchent pas bien. Les plats n’ont pas été correctement positionnés. Consultez le chapitre «Charger les paniers». Le réservoir de liquide de rinçage est vide ou n’est pas assez rempli. Augmentez la quantité de liquide de rinçage ou rajoutez-en. Un programme non approprié a été sélectionné. Sélectionnez un programme dont la durée de lavage est plus longue.36 Codes d’erreur Codes Signification Causes possibles

L’arrivée d’eau prend trop de temps. Le robinet n’est pas ouvert, ou l’alimentation en eau est restreinte ou la pression d’eau est insusante.

Débordement. Certaines pièces du lave-vaisselle fuient. AVERTISSEMENTS ! Au cas où l’eau déborderait, coupez l’arrivée d’eau avant d’appeler le réparateur.37 FICHE PRODUIT La fiche produit de ce lave-vaisselle a été configurée conformément au règlement UE n° 1059/2010. Marque PROLINE Modèle PSI4720W-B-X Nombre de couverts (capacité)

Classe d’efficacité énergétique De A+++ (le plus efficace) à D (le moins efficace) A++ Consommation d’énergie annuelle (AEc) 1 258 kWh / an Consommation d’énergie (Et) pour un cycle de lavage standard 0,907 kWh / cycle Puissance de consommation en mode d’arrêt (P0) 0,45 W Consommation de puissance en mode de veille (P1) 0,49 W Consommation d’eau annuelle (AWc) 2 3080 litres Classe d’efficacité d’essorage sur une échelle de G (le moins efficace) à A (le plus efficace)

Programme standard 3 ECO 45°C Durée du cycle de lavage standard 220 minutes Durée du mode de veille (T1) 15 minutes Niveau de puissance acoustique 47 dB (A) re 1 pW Appareil intégré O/N Oui Dimensions du produit (L x D x H mm) 598x550x815 mm Tension / fréquence nominale 220-240V~ 50Hz Puissance nominale 1760-2100 W Pression d’eau 0,04 –1 MPa

1. Consommation d’énergie de 258kWh par an, sur la base de 280 cycles de

lavage standard avec alimentation en eau froide et consommation des modes à faible puissance. La consommation d’énergie réelle dépend des conditions d’utilisation de la machine.

2. Consommation en eau annuelle de 3080 litres calculée sur la base de 280

cycles de nettoyage standards. La consommation d’eau réelle dépend des conditions d’utilisation de la machine.

3. Le « programmes standard » est le programme de lavage standard auquel

se rapportent les informations figurant sur les étiquettes et les fiches. Ils conviennent au nettoyage d’une vaisselle normalement sale et est les programme le plus ecace en termes de consommation combinée d’énergie et d’eau.38

INFORMATION SUR LE PRODUIT

Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © / PROLINE Adresse du fournisseur: 129 Avenue Gallieni, 93140 Bondy, France Référence du modèle: PSI4720W-B-X Paramètres généraux du produit: Paramètre Valeur Paramètre Valeur Capacité nominale (1) (ps) 12 Dimensions en cm Hauteur 81,5 Largeur 59,8 Profondeur 55 IEE (1) 55.9 Classe d’ecacité énergétique (1)

Consommation d’énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau froide. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil. 0,923 Consommation d’eau en litres [par cycle], sur la base du programme eco. La consommation d’eau réelle dépend des conditions d’utilisation de l’appareil et de la dureté de l’eau.

Durée du programme (1) (h:min) 3:40 Type intégrable Émissions de bruit acoustique dans l’air (1) [dB(A) re 1 pW] 47 Classe d’émissions de bruit acoustique dans l’air (1)

Mode arrêt (W) 0.49 Mode veille (W) s.o. Démarrage diéré (W) (le cas échéant)

Mode veille avec maintien de la connexion au réseau (W) (le cas échéant) s.o. Durée minimale de la garantie offerte par le fournisseur: 2 ans Informations supplémentaires: Lien internet vers le site web du fournisseur où se trouvent les informations visées à l’annexe II, point 6, du règlement (UE) 2019/2022 de la Commission: www.darty.com / www.vandenborre.be (1) Pour le programme eco.39 SERVICE DE RÉPARATION ET PIÈCES DE RECHANGE Ne démontez pas et ne réparez pas l’appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures. Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY. Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande. Veuillez noter ! Tous les appareils ont une garantie de 2 ans. La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle. Contactez-nous : www.darty.com

En tant que distributeur responsable, nous accordons une grande importance à la protection de l’environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d’emballage. Cela aidera à préserver les ressources naturelles et à garantir qu’il soit recyclé d’une manière respectueuse de la santé et de l’environnement. Vous devez jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie. Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune. Apportez l’appareil à un point de collecte local pour qu’il soit recyclé. Certains centres acceptent les produits gratuitement. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée. Etablissements Darty & fils ©, 129 Avenue Gallieni, 93140 Bondy, France 02/11/2020Reference number Title2014/30/EUEMC Directive (EMC)2014/35/EULow Voltage Directive (LVD)2009/125/ECEco design requirements for energy-related products (ErP)2011/65/EU & (EU) 2015/863 RoHS EMC: EN 55014-1:2017 EN 55014-2:2015
