LHG LTE18 kit - Routeur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur 4G LTE extérieur
Marque	MikroTik
Modèle	LHG LTE18 kit
Dimensions (L x l x H)	228 x 72 x 63 mm
Poids	250 g
Alimentation	Injecteur PoE 24 V, adaptateur secteur inclus
Technologie cellulaire	LTE Cat 18 (jusqu'à 1,2 Gbit/s)
Bandes LTE	B1, B3, B7, B8, B20, B28, B38, B40, B41
Ports	1 x Ethernet 10/100/1000, 1 x fente Micro SIM
Antenne	Antenne LTE intégrée orientable
Système d'exploitation	RouterOS (version 7 recommandée)
Fonctions principales	Connexion Internet 4G LTE, routage, pare-feu, VPN, gestion à distance via WebFig ou WinBox
Installation	Montage extérieur sur poteau, orientation manuelle
Température de fonctionnement	-40 °C à +70 °C
Indice de protection	IP54 (résistant aux intempéries)
Consommation électrique	8 W (max)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Débrancher l'alimentation avant toute intervention. Respecter les distances d'exposition RF (56,5 cm).
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le fabricant pour tout remplacement.
Informations générales	Fabricant : Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039

FOIRE AUX QUESTIONS - LHG LTE18 kit Mikrotik

Comment brancher le LHG LTE18 kit ?

Insérez la carte Micro SIM dans la fente (puce vers le haut). Connectez le câble Ethernet entre l'appareil et l'injecteur PoE, puis reliez l'injecteur à votre ordinateur. Branchez l'adaptateur secteur sur l'injecteur PoE.

Comment configurer l'appareil pour la première fois ?

Ouvrez un navigateur et rendez-vous sur http://192.168.188.1 (WebFig) ou utilisez l'outil WinBox (téléchargeable sur le site MikroTik). L'identifiant par défaut est admin sans mot de passe.

Faut-il entrer un code PIN pour la carte SIM ?

Oui, si votre opérateur de réseau mobile exige un code PIN, saisissez-le dans l'interface de configuration après la connexion initiale.

Comment mettre à jour le firmware ?

Assurez-vous d'avoir une carte SIM active et une connexion Internet. Dans WebFig ou WinBox, cliquez sur Check for updates et suivez les instructions. Redémarrez après mise à jour.

Quelle est la procédure de réinitialisation d'usine ?

Maintenez le bouton Reset enfoncé (situé sur l'appareil) pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez : l'appareil redémarre avec les paramètres d'usine.

Comment orienter l'antenne pour un meilleur signal ?

L'antenne intégrée est orientable manuellement. Utilisez l'outil de l'opérateur ou consultez les cartes de couverture. Ajustez progressivement en surveillant la force du signal dans l'interface.

L'appareil peut-il être utilisé en intérieur ?

Bien qu'il soit conçu pour l'extérieur (montage sur poteau, IP54), il peut fonctionner en intérieur si l'environnement est sec et bien ventilé. L'antenne doit être proche d'une fenêtre pour capter le réseau.

Que faire en cas de coupure de courant ?

L'appareil n'a pas de batterie intégrée. Après le retour du courant, il redémarre automatiquement et restaure la connexion sans intervention.

Comment vérifier l'état des LEDs ?

Les LEDs indiquent : alimentation (vert fixe), connexion LTE (clignotement lent si actif, rapide si transfert) et Ethernet (vert si liaison). Consultez le manuel pour plus de détails.

Quelle distance minimale respecter pour l'exposition RF ?

L'appareil doit être installé à au moins 56,5 cm de toute personne pour respecter les limites d'exposition aux radiofréquences.

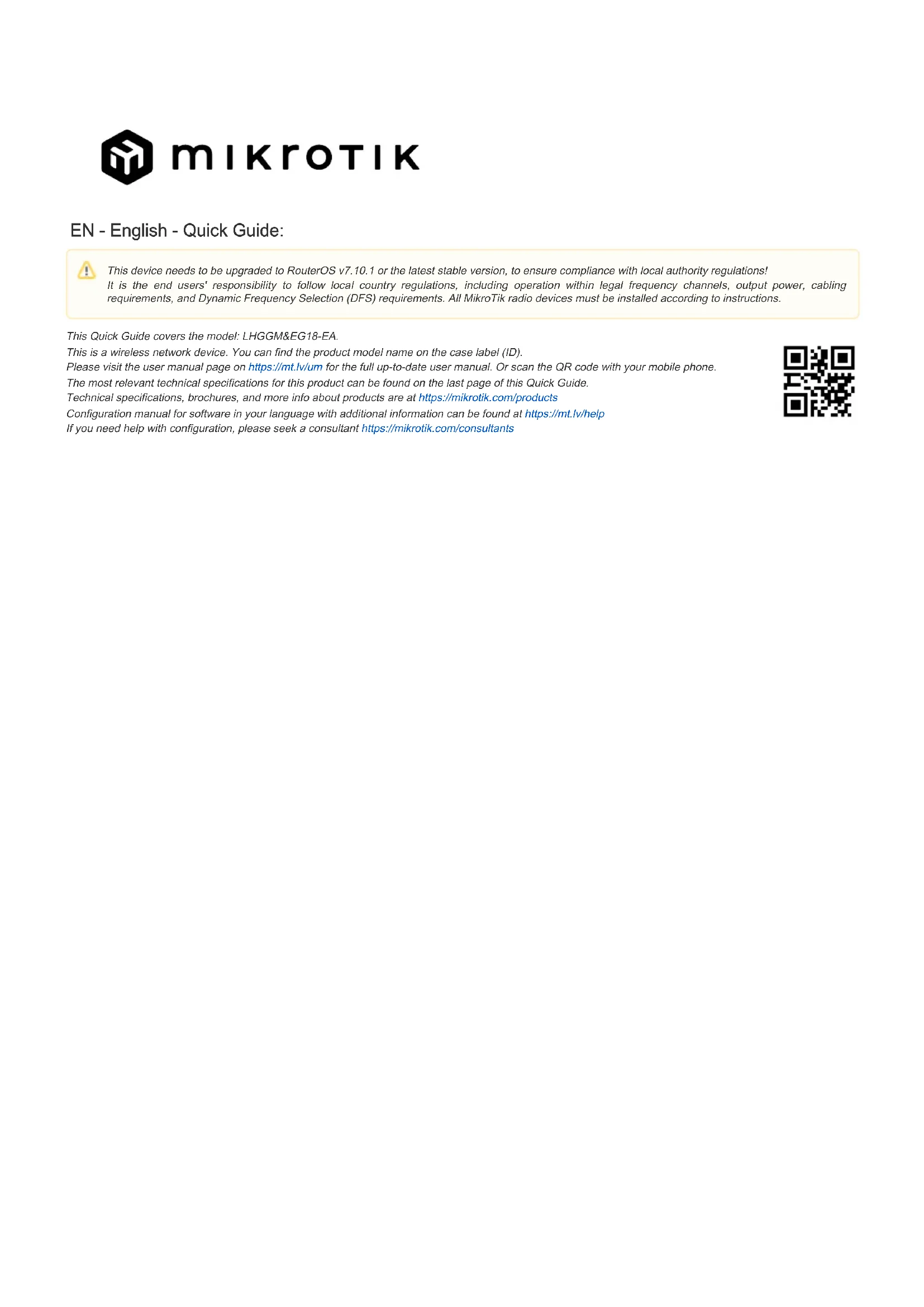

MODE D'EMPLOI LHG LTE18 kit Mikrotik

ES - Espanol. Guía épida:

Cet appeireit doit etre mis a niveau vers RuterOS v7.10.1 ou la derniere version stable, pour garantir la conformite aux reglementations des autorites locales!

Il est de la responsabilité des utilisateurs finaux de suivre les reglementsations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de cablage et les exigences de selection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installés conformément aux instructions.

Ce guide rapide couvre le modele:LHGGM&EG18-EA.

Il s'agit d'un periphérique reseau sans fil. Vous pouvez trouver le nom du modele du produit sur I'etiquette du boitier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec voiture tellephone portable.

Les specifications techniques les plus importantes de ce produit se trouvent sur la derniere page de ce guide rapide.

Specifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Voutrouvez le manuel de configuration du logiciel dans voire langue avec des informations supplémentaires sur https://mt.lv/help-fr

Si you avez besoin d'aide pour la configuration, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

Ouvrez la port du port Ethernet;
- Insérez la carte Micro SIM dans la fente, la puce orientée vers le HAUT;
Connectez l'appareil à l'injecteur PoE inclus avec un cable Ethernet à l'extrémité data+power;
Connectez l'extrémité des données de l'injecteur PoE à l'ordinateur,
Connectez l'adaptateur secteur à l'injecteur PoE;
- Configurez Your Appareil à l'aide d'un navigateur Web via WebFig ou l'outil WinBox sur https://mt.lv/winbox; plusieurs méthodes de configuration sont disponibles pour garantir l'accessibilité;
Accedz a WebFig en ouvrant http://192.168.188.1 et pour WinBox, telechargez l'outil, accedez a I'onglet Neighbors et cliquez sur I'adresse MAC. Le nom d'utilisateur est "admin" sans mot de passage (ou, pour certains modetes, vérifie les mots de passage utiliser et sans fil sur I'autocollant);
- Entrez le code PIN, si requis par votre opérateur de réseau mobile;
- Cliquez sur le bouton "Check for updates" et mettez à jour RouterOS vers la derniere version. Vous doivent avoir une carte SIM valide insereee et une connexion Internet active;
Pour une mise a jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver toute produit. Les paquets nécessaires sont accessibles dans le menu "Support&Downloads";
- Télechargez les paquets téléchargeés dans le menu "Files" de WebFig ou WinBox et redémarrez l'appareil;
- En mittant à jour votre logiciel RouterOS vers la première version, vous pouvez garantir des performances optimes, une stabilité et des mises à jour de sécurité;
- Configure le mot de passer de votre routeur.

Information sur la sécurité:

Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits electriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
- Utilisez uniquement l'alimentation et accessoires approuvés par le fabricant, et qui peuvent être a trouve dans l'emballage d'origine de ce produit.
- Cet équipement doit etre instalé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipment est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
- Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez fire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration corrects ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
- Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
- Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amné à prendre des mesures ajustées.
- En cas de panne de l'appareil, veuilles le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
Pour éviter la contamination de l'environnement, séparez l'appareil des déchets menagers et éliminez-le de manière sure, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipment vers les points de collecte désignés dans votre région.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements Union Européenne établies pour un environment non contrôle. Cet appeareil MikroTik doit être installé et utilisé à au moins 56.5 centimétres de toute corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.
