Type de produit	Point d'accès extérieur sans fil
Marque	MikroTik
Modèle	mANTBox 19s (RB921GS-5HPacD-19S)
Dimensions approximatives	340 x 340 x 120 mm
Poids approximatif	2.2 kg
Alimentation	PoE 24 V (injecteur inclus)
Bande de fréquence	5 GHz
Gain d'antenne	19 dBi (intégrée)
Norme sans fil	802.11ac
Logiciel	RouterOS (mise à niveau vers v7.10 ou ultérieure recommandée)
Configuration	Via WinBox ou WebFig (onglet Neighbors)
Montage	Sur poteau, en extérieur
Température de fonctionnement	-40 °C à +70 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Installation par professionnel qualifié ; respecter une distance de 35 cm du corps
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; aucune pièce détachée disponible
Informations générales	Produit de classe A ; conforme aux réglementations locales (paramètres de pays à configurer)

FOIRE AUX QUESTIONS - mANTBox 19s Mikrotik

Comment connecter le mANTBox 19s pour la première fois ?

Ouvrez le capot inférieur, connectez l'injecteur PoE au port 'data+power' de l'appareil, puis reliez l'injecteur à votre ordinateur via le port 'data'. Branchez l'adaptateur secteur sur l'injecteur. Utilisez WinBox pour trouver l'appareil dans l'onglet Neighbors. Connectez-vous avec l'utilisateur 'admin' (pas de mot de passe par défaut).

Quel logiciel utiliser pour configurer l'appareil ?

Vous pouvez utiliser WinBox (téléchargeable sur https://mt.lv/winbox) ou l'interface web WebFig. Les deux permettent d'accéder aux paramètres via l'adresse MAC de l'appareil.

Comment mettre à jour le firmware RouterOS ?

Téléchargez la dernière version de RouterOS depuis https://mikrotik.com/products (rubrique Support & Downloads pour votre modèle). Dans WinBox, allez dans Files, glissez-déposez le fichier .npk, puis redémarrez l'appareil.

Quels paramètres de pays dois-je configurer ?

Dans le menu QuickSet, onglet CPE, sélectionnez votre pays pour appliquer automatiquement les limites réglementaires (canaux, puissance). Cela garantit la conformité aux lois locales.

Comment régler le gain d'antenne et le paramètre 'Outdoor' ?

Dans QuickSet, CPE, ajustez le champ 'Antenna Gain' en fonction de l'antenne utilisée (pour le modèle 19s, gain de 19 dBi). Activez 'Outdoor' pour respecter les limites EIRP locales.

Puis-je utiliser le mANTBox 19s à l'intérieur ?

Oui, mais il est conçu pour une utilisation extérieure. En intérieur, veillez à respecter les distances de sécurité (35 cm) et à configurer le pays approprié pour éviter les interférences.

Que faire si l'appareil ne démarre pas ?

Vérifiez la connexion PoE : l'injecteur doit être alimenté et le câble Ethernet correctement branché. Essayez un autre câble ou injecteur. Si le problème persiste, contactez le support MikroTik.

Comment réinitialiser le mot de passe administrateur ?

Maintenez le bouton reset (situé à l'intérieur du boîtier) enfoncé pendant environ 10 secondes. L'appareil redémarrera avec les paramètres d'usine (utilisateur 'admin', pas de mot de passe).

Quelles sont les précautions de sécurité à prendre ?

L'installation doit être réalisée par un professionnel. Débranchez l'alimentation avant toute intervention. Respectez une distance d'au moins 35 cm entre l'antenne et les personnes. Utilisez uniquement les accessoires fournis.

Où trouver la notice complète et les spécifications techniques ?

La notice complète est disponible sur https://mt.lv/um-fr. Les spécifications sont sur https://mikrotik.com/products (rubrique du produit). Vous pouvez également scanner le QR code sur l'étiquette.

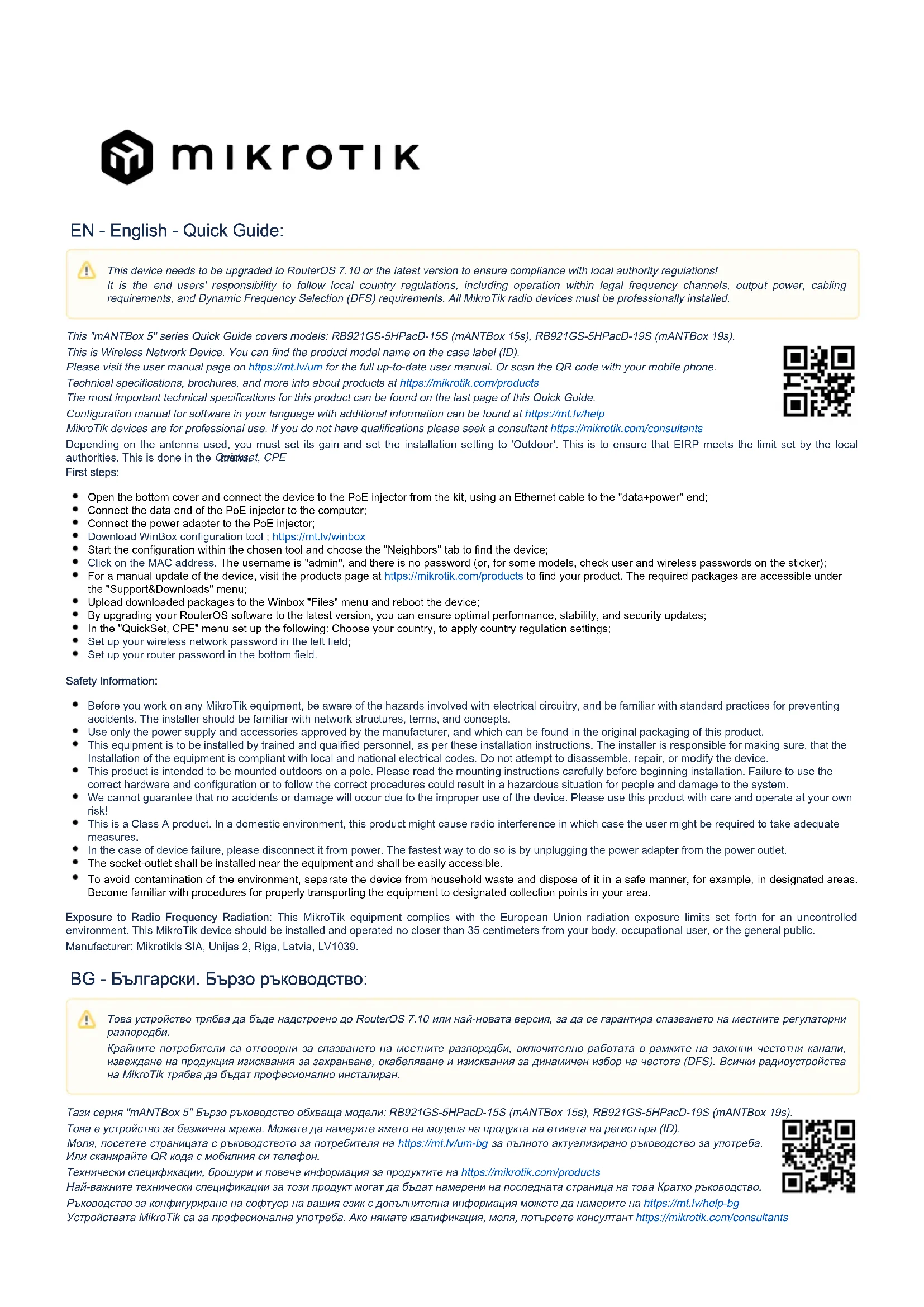

MODE D'EMPLOI mANTBox 19s Mikrotik

Cet appareil doit être mis à niveau vers RouterOS 7.10 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

Ce guide rapide de la série "mANTBox 5" couvre les modèles: RB921GS-5HPacD-15S (mANTBox 15s), RB921GS-5HPacD-19S (mANTBox 19s). Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

En fonction de l'antenne utilisée, vous devez régler son gain et régler le paramètre d'installation sur 'Outdoor'. Il s'agit de s'assurer que l'EIRP respecte la limite fixée par les autorités locales. Cela se fait dans le menu Quickset, CPE

Premiers pas:

• Ouvrez le capot inférieur;
- Ouvrez le capot inférieur et connectez l'appareil à l'injecteur PoE du kit, à l'aide d'un câble Ethernet à l'extrémité "data+power";
- Connectez l'extrémité des données de l'injecteur PoE à l'ordinateur;
- Connectez l'adaptateur secteur à l'injecteur PoE;
- Téléchargez l'outil de configuration WinBox ; https://mt.lv/winbox
- Démarrez la configuration au sein de l'outil choisi et choisissez l'onglet "Neighbors" pour rechercher l'appareil;
- Cliquez sur l'adresse MAC. Le nom d'utilisateur est "admin" et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
- Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les forfaits requis sont accessibles sous le menu "Support&Downloads";
- Téléchargez les packages téléchargés dans le menu Winbox "Files" et redémarrez l'appareil;
- En mettant à niveau votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances, une stabilité et des mises à jour de sécurité optimales;
- Dans le menu "QuickSet, CPE", configurez les éléments suivants : Choisissez votre pays pour appliquer les paramètres de réglementation du pays;
- Configurez le mot de passe de votre réseau sans fil dans le champ de gauche;
- Configurez le mot de passe de votre routeur dans le champ du bas.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et accessoires approuvés par le fabricant, et qui peuvent être a trouvé dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration corrects ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• Pour éviter toute contamination de l'environnement, séparez l'appareil des déchets ménagers et jetez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures permettant de transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 35 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS 7.10 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.
