| Type de produit | Multimètre numérique TRUE RMS |
| Modèle | MM 2-3 |
| Marque | BENNING |
| Dimensions (L x l x h) | 161 mm x 80 mm x 50 mm |
| Poids (avec piles et cadre) | 0,334 kg |
| Alimentation | 2 piles micro 1,5 V (AAA) |
| Fonctions principales | Tension AC/DC (jusqu'à 1000 V), courant AC/DC (jusqu'à 10 A), résistance, test de continuité, diodes, capacité (MM 2-3), fréquence, température (MM 2-3), indicateur de tension sans contact |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de solvants. Vérifier l'état des piles. Remplacer les piles en respectant la polarité. |
| Sécurité | Double isolation (classe II), catégories CAT II 1000 V, CAT III 600 V, CAT IV 300 V. Fusible de protection F 11A/1000V. Utiliser des câbles de mesure adaptés. |
| Pièces détachées et réparabilité | Fusible remplaçable (F 11A, 1000 V, 20 kA). Piles remplaçables. Étalonnage annuel recommandé. Réparations par le service BENNING. |
| Informations générales | Affichage numérique 6000 points, écran rétroéclairé, arrêt automatique après 32 min, fonctions MIN/MAX, HOLD, RANGE manuel |
FOIRE AUX QUESTIONS - MM 2-3 BENNING
Si cela se produit, passez à une plage de mesure plus élevée ou vérifiez le circuit.
Questions des utilisateurs sur MM 2-3 BENNING
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice MM 2-3 - BENNING et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MM 2-3 de la marque BENNING.
MODE D'EMPLOI MM 2-3 BENNING
Traduction de la version allemande d'origine
5241 / 07/2022 fr
Mentions légales
Remarques concernant la documentation
S'assurer que la documentation applicable est bien employée pour le produit en question. La documentation contient des informations nécessaires à l'utilisation fiable du produit.
Le produit ne doit être utilisé que dans le respect de la présente documentation et, singulièrement des consignes de sécurité et des avertissements qu'elle contient. Le personnel affecté aux différentes tâches doit posséder les compétences requises et, notamment être en mesure d'identifier les risques afin de prévenir les mises en péril qu'ils entraînenent.
Fabricant et titulaire de droits
Téléphone : +49 2871 / 93-0
E-mail : duspol@benning.de
Internet : www.benning.de
Registre du commerce de Coesfeld HRA n° 4661
Copyright
Tous droits réservés.
Le présent document et notamment tous ses contenus, textes, photographies et graphiques sont protégés par les droits d'auteur.
Aucune partie de cette documentation ou de ses contenus ne peut être reproduite de quelque manière que ce soit (impression, photocopie ou tout autre procédé), ni traitée, dupliquée ou diffusée par voie électronique sans autorisation écrite expresse.
Exclusion de responsabilité
Le contenu de la documentation de service et son adéquation avec le matériel et le logiciel décrits ont été dûment contrôlés. Néanmoins, des divergences ne peuvent être exclues, de sorte que Benning décline toute responsabilité pour une totale adéquation. Le contenu de la présente documentation est contrôlé régulièrement, les corrections nécessaires sont mentionnées dans les éditions postérieures.
Égalité de traitement générale
La société Benning est consciente de l'importance du langage dans l'égalité des genres et s'efforce en permanence d'en tenir compte. Pour des raisons de lisibilité, il a été renoncé à la transposition continue de formules différenciées.
Table des matières
1 Introduction....7
1.1 Remarques générales....7
1.2 Historique 8
1.3 Service après-vente et assistance technique....9
2 Sécurité 10
2.1 Concept d'avertissement.... 10
2.2 Normes.... 10
2.3 Symboles utilisés 11
2.4 Utilisation conforme à la destination 12
2.5 Dangers particuliers 14
3 Contenu de l'emballage 15
4 Description de l'appareil.... 17
4.1 Structure de l'appareil 17
4.2 Fonctions.... 19
4.2.1 Touche « SELECT » 19
4.2.2 Touche « RANGE » 20
4.2.3 Touche « MIN MAX » 20
4.2.4 Touche « HOLD » 20
4.2.5 Touche « VoltSense » 21
4.2.6 Touche « Hz » 21
4.2.7 Contrôle des douilles (MM 2-2 / MM 2-3).... 21
4.3 Plages de mesure 22
4.3.1 Plages de tension.... 22
4.3.2 Plages de courant (MM 2-2 / MM 2-3).... 23
4.3.3 Plages de résistance.... 24
4.3.4 Test de continuité.... 24
4.3.5 Contrôle de diodes 24
4.3.6 Plages de capacité (MM 2-2 / MM 2-3).... 25
4.3.7 Plages de fréquence 25
4.3.8 Plages de température (MM 2-3)....26
5 Utiliser l'appareil....27
5.1 Conditions préalables pour effectuer les contrôles et mesures 27
5.2 Raccorder les câbles de mesure de sécurité.... 28
5.3 Effectuer les mesures de tension ou de fréquence.... 29
5.4 Effectuer les mesures de courant ou de fréquence 30
5.5 Effectuer les mesures de résistance ou le test de continuité.... 31
5.6 Effectuer les mesures de capacité ou le contrôle de diodes.... 32
5.7 Effectuer les mesures de température.... 34
5.8 Indicateur de tension.... 35
5.8.1 Effectuer un test de phase sans contact.... 35
5.8.2 Effectuer un contrôle du conducteur extérieur ou un test de phase.... 37
6 Entretien 38
6.1 Plan de maintenance 38
6.2 Assurer l'absence de tension 38
6.3 Nettoyer l'appareil 39
6.4 Remplacer les piles.... 40
6.5 Étalonner l'appareil 41
6.6 Remplacer le fusible....41
7 Caractéristiques techniques 42
8 Mise au rebut et protection de l'environnement.... 43
Index des mots-clés 44
Liste des illustrations
Illustration 1 BENNING CFlex 1 15
Illustration 2 BENNING TA 1 15
Illustration 3 BENNING TA 2 16
Illustration 4 BENNING TA 3.... 16

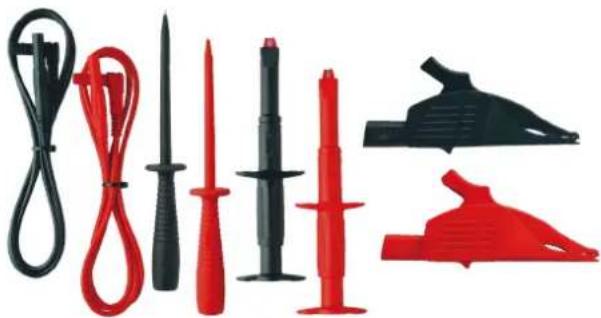

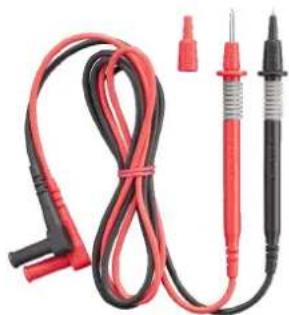

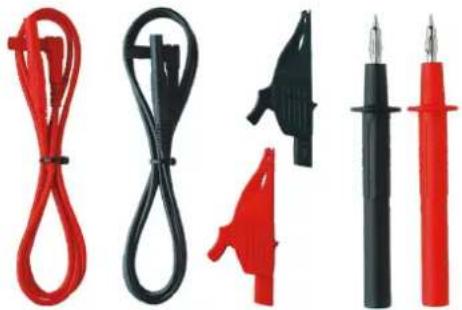

Illustration 5 Jeu de câbles de mesure ∅ 4 mm avec pointe de mesure de 2 mm.... 16

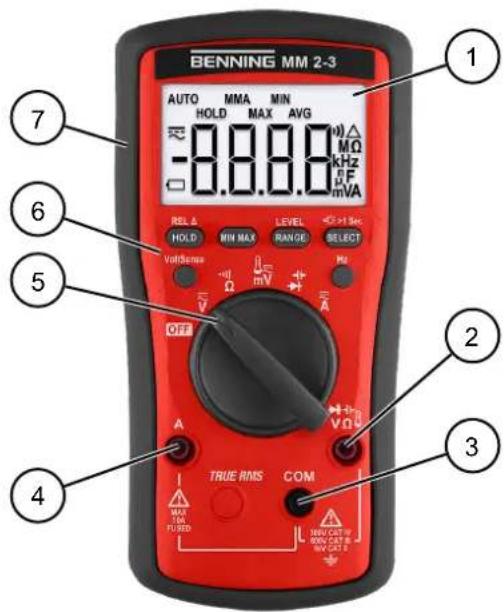

Illustration 6 Structure de l'appareil BENNING MM 2-1 / MM 2-2 / MM 2-3 17

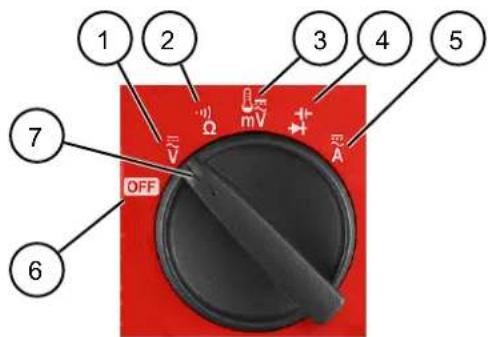

Illustration 7 Commutateur rotatif.... 18

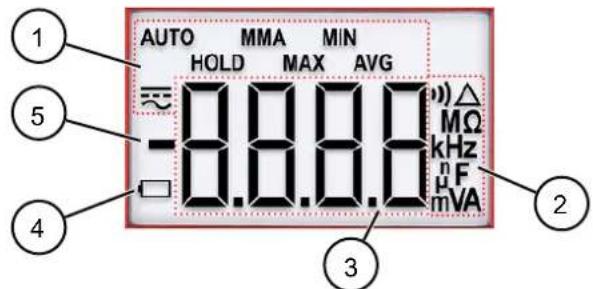

Illustration 8 Écran numérique.... 18

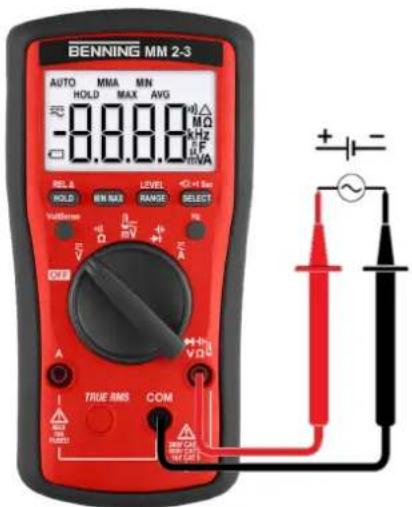

Illustration 9 Mesures de tension ou de fréquence.... 29

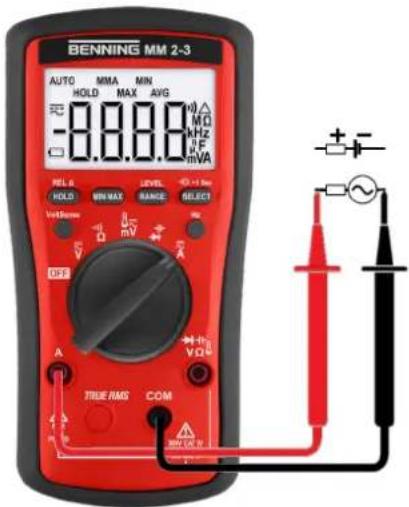

Illustration 10 Mesure de courant ou de fréquence 30

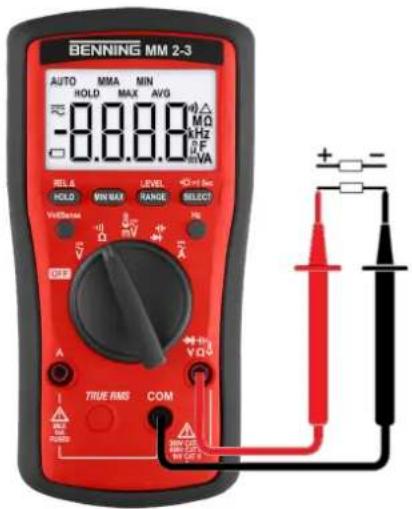

Illustration 11 Mesure de résistance ou test de continuité 31

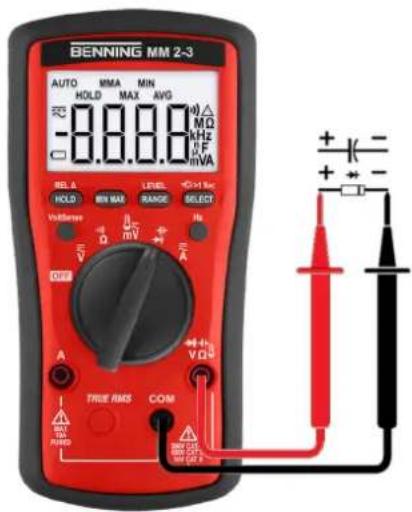

Illustration 12 Mesure de capacité ou contrôle de diodes 32

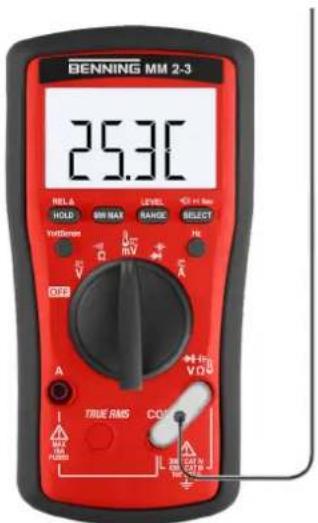

Illustration 13 Mesure de température.... 34

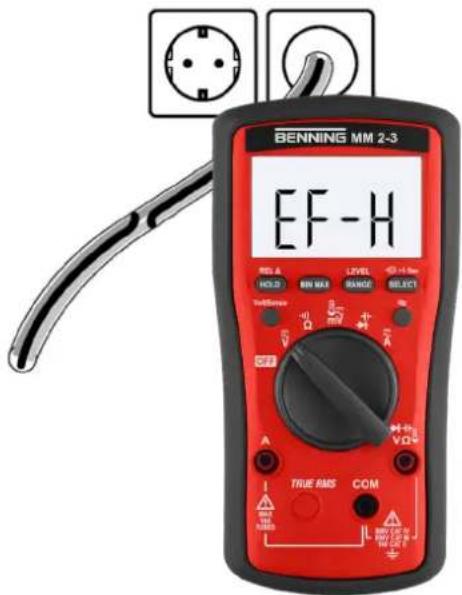

Illustration 14 Test de phase sans contact.... 35

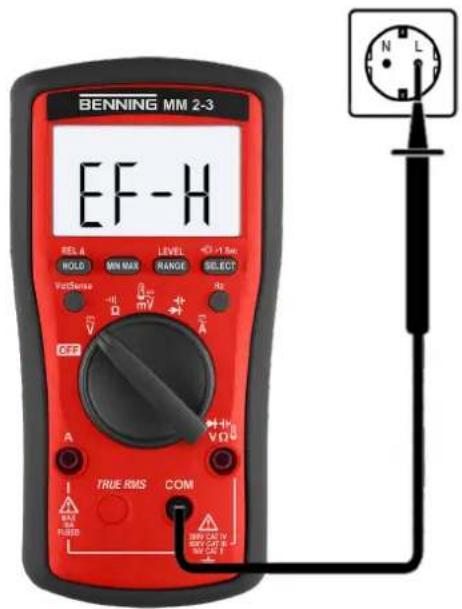

Illustration 15 Contrôle du conducteur extérieur ou test de phase 37

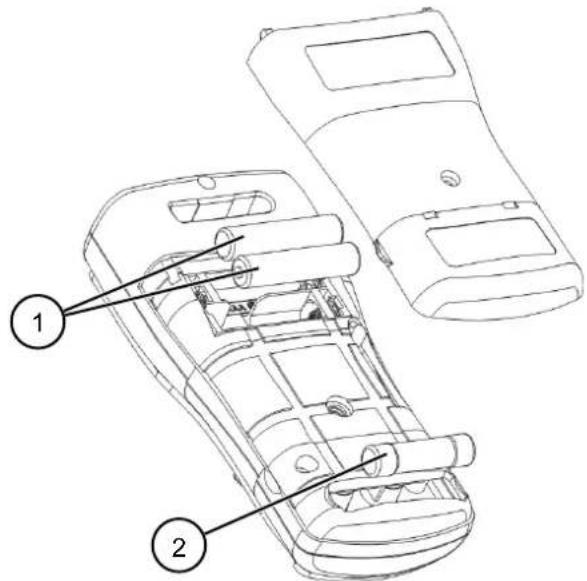

Illustration 16 Remplacement des piles (exemplaire).... 40
Liste des tableaux
Tableau 1 Historique....8
Tableau 2 Symboles sur l'appareil.... 11
Tableau 3 Symboles dans le mode d'emploi 11
Tableau 4 Sélection des fonctions.... 19
Tableau 5 Plages de tension alternative (V-AC).... 22
Tableau 6 Plages de tension continue (V-DC).... 23
Tableau 7 Plages de courant alternatif (A-AC) 23
Tableau 8 Plages de courant continu (A-DC) 23
Tableau 9 Plages de résistance (Ω) 24
Tableau 10 Test de continuité.... 24
Tableau 11 Contrôle de diodes.... 24
Tableau 12 Plages de capacité (F).... 25
Tableau 13 Plages de fréquence secteur (Hz) 25
Tableau 14 Plages de température (°C / °F).... 26
Tableau 15 Plan de maintenance 38
Tableau 16 Caractéristiques techniques.... 42
1.1 Remarques générales

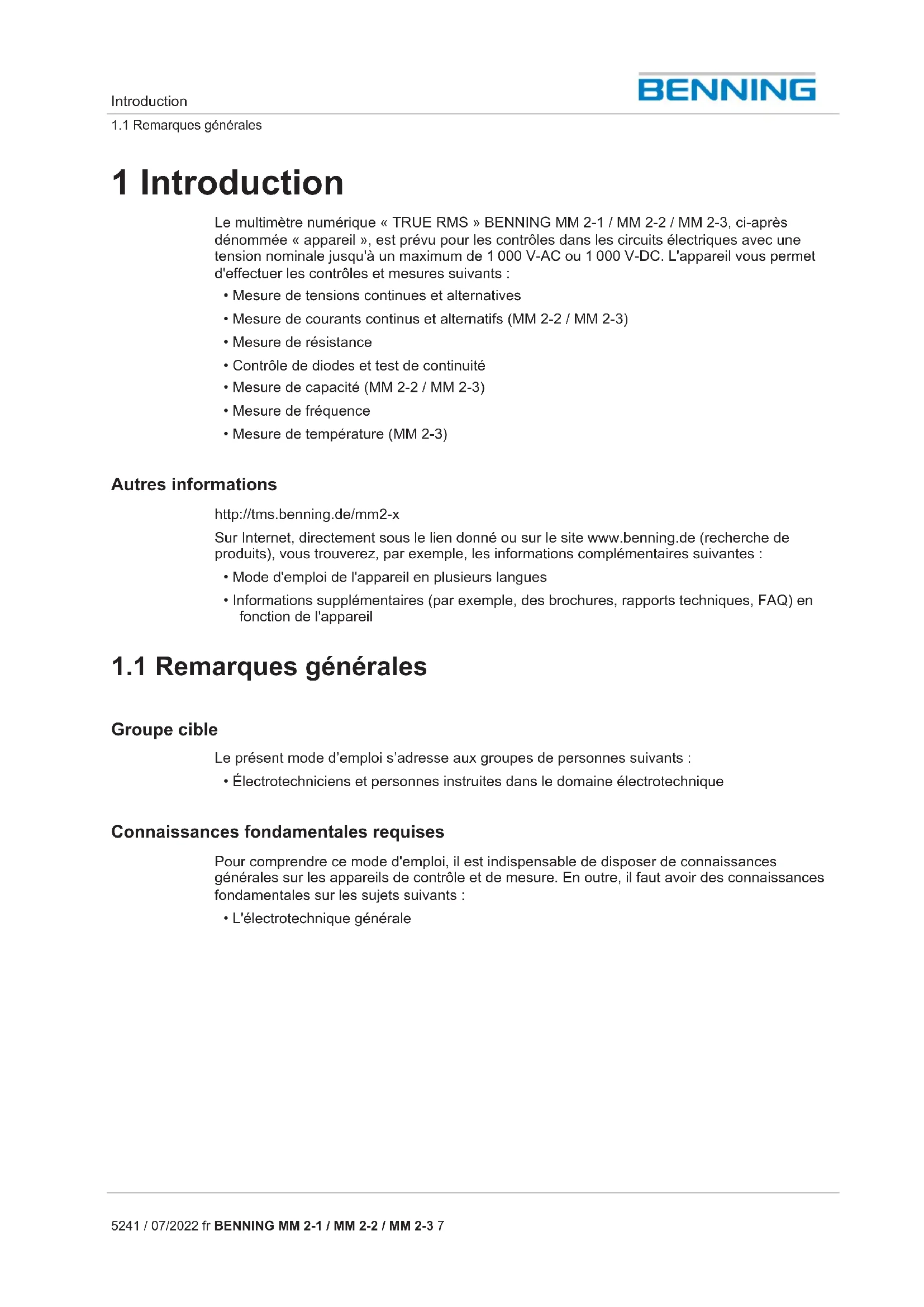

1 Introduction

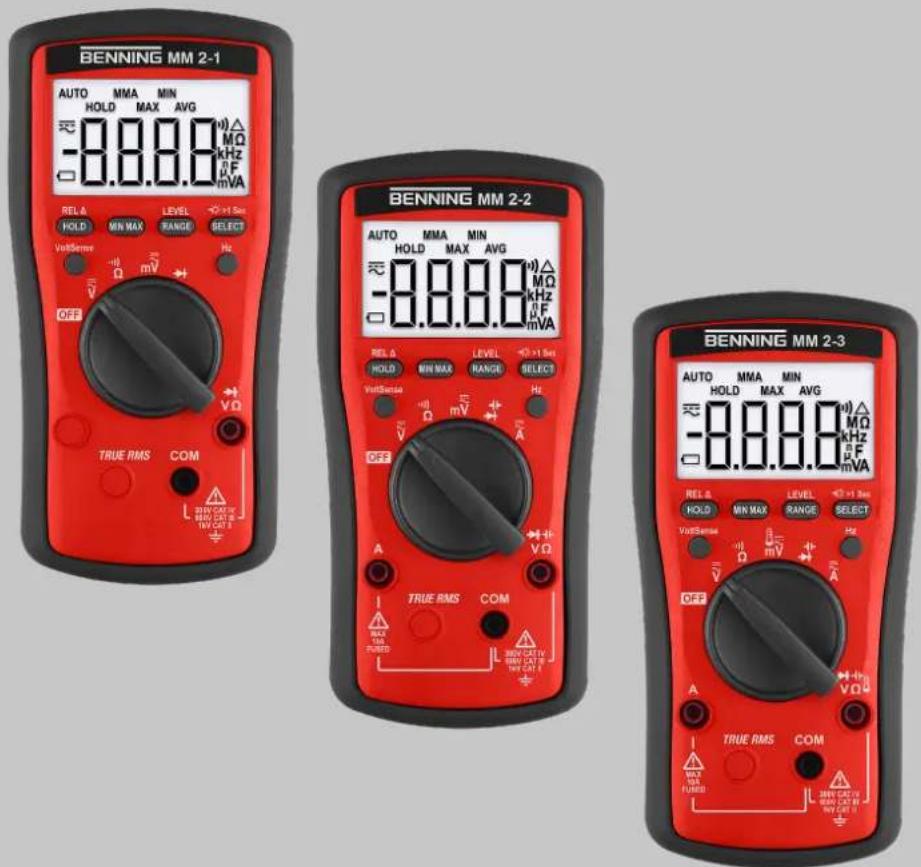

Le multimètre numérique « TRUE RMS » BENNING MM 2-1 / MM 2-2 / MM 2-3, ci-après dénommée « appareil », est prévu pour les contrôles dans les circuits électriques avec une tension nominale jusqu'à un maximum de 1 000 V-AC ou 1 000 V-DC. L'appareil vous permet d'effectuer les contrôles et mesures suivants :
- Mesure de tensions continues et alternatives
- Mesure de courants continus et alternatifs (MM 2-2 / MM 2-3)
- Mesure de résistance
- Contrôle de diodes et test de continuité
- Mesure de capacité (MM 2-2 / MM 2-3)
- Mesure de fréquence
- Mesure de température (MM 2-3)
Autres informations
Sur Internet, directement sous le lien donné ou sur le site www.benning.de (recherche de produits), vous trouverez, par exemple, les informations complémentaires suivantes :
- Mode d'emploi de l'appareil en plusieurs langues
- Informations supplémentaires (par exemple, des brochures, rapports techniques, FAQ) en fonction de l'appareil
1.1 Remarques générales
Groupe cible
Le présent mode d'emploi s'adresse aux groupes de personnes suivants :
- Électrotechniciens et personnes instruites dans le domaine électrotechnique
Connaissances fondamentales requises
Pour comprendre ce mode d'emploi, il est indispensable de disposer de connaissances générales sur les appareils de contrôle et de mesure. En outre, il faut avoir des connaissances fondamentales sur les sujets suivants :
• L'électrotechnique générale
Objet du mode d'emploi
Le présent mode d'emploi décrit l'appareil et fournit des informations quant à son utilisation. Conservez ce mode d'emploi soigneusement pour toute référence ultérieure. Avant d'utiliser l'appareil, lisez attentivement ce mode d'emploi pour en suivre toutes les consignes.
REMARQUE
Exclusion de responsabilité
Assurez-vous que toute personne utilisant l'appareil a bien lu et compris le présent mode d'emploi avant de travailler avec l'appareil et qu'elle en respecte le contenu en tous points. Le non-respect du mode d'emploi peut entraîner des dommages sur le produit ainsi que des dommages matériels et/ou corporels.
BENNING décline toute responsabilité pour les dommages et dysfonctionnements résultant du non-respect du mode d'emploi.
Les appareils font l'objet d'un développement continu. BENNING se réserve le droit de toute modification de forme, d'équipement et de technique. Les informations contenues dans ce mode d'emploi sont conformes à l'état actuel technique au moment de l'impression. Par conséquent, aucune revendication quant à des propriétés particulières de l'appareil ne saurait être déduite du contenu du présent mode d'emploi.
Toute information contenue dans le présent mode d'emploi peut être modifiée à tout moment sans préavis préalable. BENNING n'est pas tenue de compléter ni de tenir à jour les indications figurant dans le présent mode d'emploi.
Pour toute question d'ordre technique, veuillez contacter l' Assistance technique [▶ page 9].
Marques déposées
Toutes les marques déposées, même si celles-ci ne sont pas spécifiquement signalées, sont la propriété de leurs propriétaires respectifs et sont reconnues.
1.2 Historique
| Statut d'édition Modifications |
| 07/2022 • Edition initiale |
Tableau 1: Historique
1.3 Service après-vente et assistance technique
1.3 Service après-vente et assistance technique
Veuillez contacter votre revendeur ou le service après-vente BENNING pour toute réparation et tout travail d'entretien qui pourraient être nécessaires.
Veuillez contacter l'assistance technique pour toute question quant au maniement de l'appareil.
| Téléphone : +49 2871 93-555 |
| Télécopieur : +49 2871 93-6555 |
| E-Mail : helpdesk@benning.de |
| Internet : www.benning.de |
Gestion des retours
Veuillez utilisez le portail de retours BENNING pour un traitement rapide et efficace des retours :
2.1 Concept d'avertissement
Le présent mode d'emploi contient des informations qui doivent être respectées pour votre sécurité personnelle et pour éviter tout dommage corporel et matériel. Les indications pour votre sécurité personnelle et pour prévenir tout dommage aux personnes sont précédées d'un triangle d'avertissement. Les indications destinées seulement à prévenir des dommages matériels sont présentées sans triangle d'avertissement. En fonction du niveau de dangerosité, les avertissements sont présentés par ordre décroissant comme suit.
! DANGER
Situation de danger imminent pour les personnes
Des blessures irréversibles, voire mortelles sont causées en cas de non-respect de cet avertissement.
⚠ AVERTISSEMENT
Danger pour les personnes
Des blessures irréversibles, voire mortelles peuvent être causées en cas de non-respect de cet avertissement.
ATTENTION
Faible risque pour les personnes
Des blessures mineures, voire de moyenne gravité peuvent être causées en cas de non-respect de cet avertissement.
IMPORTANT
Risque matériel sans danger pour les personnes
Des dommages matériels peuvent être causés en cas de non-respect de cet avertissement.
Si différents degrés de dangerosité interviennent, c'est toujours l'avertissement concernant le degré le plus élevé qui est employé. Un avertissement signalant des risques de dommages sur les personnes peut également inclure un avertissement concernant des dégâts matériels.
2.2 Normes
L'appareil a été fabriqué et testé conformément aux normes suivantes et a quitté l'usine dans un état irréprochable du point de vue de la sécurité technique.
• CEI / DIN EN 61010-1 (VDE 0411-1)
• CEI / DIN EN 61010-2-033 (VDE 0411-2-033)
• CEI / DIN EN 61010-031 (VDE 0411-031)
2.3 Symboles utilisés
Symboles sur l'appareil
| Symbole Signification | ||
 | Tenez compte des instructions contenues dans ce mode d'emploi afin d'éviter tout risque. | |
 | Avertissement ! Danger électrique ! Tenez compte des instructions contenues dans ce mode d'emploi afin d'éviter tout risque. | |
| CAT II La catégorie | orie de mesure II s'applique aux circuits d'essai et de mesure qui sont directement branchés aux raccordements de l'utilisateur (par ex. les prises de courant) de l'installation secteur basse tension. | |
| CAT III La catégorie | orie de mesure III s'applique aux circuits d'essai et de mesure branchés au circuit de distribution de l'installation de réseau basse tension du bâtiment. | |
| CAT IV La catégorie | orie de mesure IV s'applique aux circuits d'essai et de mesure branchés au point d'alimentation de l'installation de réseau basse tension du bâtiment. | |
 | L'appareil est conforme aux directives de l'UE. | |
 | L'appareil est conforme aux directives de l'Royaume-Uni. | |
 | A la fin de sa durée de vie, jetez l'appareil devenu inutilisable aux systèmes de recyclage et de tri de déchets disponibles. | |
 | L'appareil est doté d'une double isolation (classe de protection II). | |
 | Ce symbole indique que les piles sont insérées. | |
 | Tenez compte du mode d'emploi. | |
 | (DC) Tension continue ou courant continu | |
 | (AC) Tension alternative ou courant alternatif | |
 | ||
| Terre (tension par rapport à la terre) | ||
Tableau 2: Symboles sur l'appareil
Symboles dans le mode d'emploi
| Symbole Signification | ||
 | Avertissement général | |
 | Avertissement d'une tension électrique | |
Tableau 3: Symboles dans le mode d'emploi
2.4 Utilisation conforme à la destination
Utilisez l'appareil exclusivement dans le cadre des caractéristiques techniques associées. Toute condition de fonctionnement divergente est considérée comme une utilisation non conforme à la destination. Seul l'utilisateur de l'appareil est responsable de tout dommage en résultant.
Tenez compte particulièrement des points suivants lors de l'utilisation de l'appareil :
- En cas d'une utilisation non conforme à la destination, tout recours à la responsabilité ou à la garantie devient caduc. Seul l'utilisateur de l'appareil est responsable de tout dommage en résultant. On entend par utilisation non conforme à la destination :
- Toute utilisation de composants, d'accessoires, de pièces de rechange ou de remplacement qui n'ont pas été homologués ni approuvés par BENNING pour l'utilisation en question
- Le non-respect, la manipulation, la modification ou l'utilisation détournée du mode d'emploi ou des instructions et consignes qu'il contient
- Toute forme d'utilisation abusive de l'appareil
- Toute utilisation autre que ou en plus de celle décrite dans le présent mode d'emploi
- Les droits à la garantie et à la responsabilité sont généralement exclus si les dommages sont dus à un cas de force majeure.
- Si les prestations après-vente prescrites ne sont pas effectuées régulièrement ou à temps pendant la période de garantie conformément aux spécifications du fabricant, une décision sur un droit à la garantie ne peut être prise que lorsque les résultats de l'examen sont disponibles.
Pour toute question, s'adresser à l'Assistance technique [▶ page 9].
Utilisation de l'appareil
Respectez les obligations fondamentales lors de l'utilisation de l'appareil :
- N'utilisez l'appareil que lorsqu'il est dans un état techniquement parfait et en état de fonctionnement sûr. Assurez-vous, avant chaque mise en marche, que l'appareil n'est pas endommagé.
- Le personnel doit être qualifié pour la tâche respective.
- Respectez les réglementations en vigueur en matière de sécurité au travail et de protection de l'environnement.
- N'utilisez l'appareil qu'à l'intérieur et dans un environnement sec.
- N'utilisez pas l'appareil en atmosphères explosibles.
- N'utilisez l'appareil que dans les circuits électriques jusqu'à la catégorie de surtension CAT II avec des conducteurs de 1 000 V max., à la catégorie de surtension CAT III avec des conducteurs de 600 V max. ou à la catégorie de surtension CAT IV avec des conducteurs de 300 V max. par rapport à la terre.
- Utilisez des câbles de mesure de sécurité appropriés (autorisés). Pour les mesures dans les circuits électriques des catégories de surtension CAT III ou CAT IV, la partie conductrice protubérante d'une pointe de contact du câble de mesure de sécurité ne doit pas être plus longue que 4 mm. Avant d'effectuer des mesures, mettez les capuchons protecteurs fournis avec l'appareil sur les pointes de contact (marquées CAT III et CAT IV).
- Pour éviter tout risque dû à des mesures erronées, remplacez immédiatement les piles déchargées.
- Pour éviter tout risque, remplacez immédiatement le fusible défectueux.
⚠ AVERTISSEMENT
Tension dangereuse
Un danger de mort ou de blessures graves est possible par contact avec une haute tension électrique en cas d'utilisation incorrecte !
- Ne touchez pas les pointes de mesure dénudées des câbles de mesure de sécurité ou les contacts dénudés des pinces crocodiles optionnelles. Ne touchez-les que dans la zone prévue pour vos mains.
- Raccordez les câbles de mesure de sécurité aux douilles de mesure de l'appareil pourvues de marquages correspondants et assurez-vous qu'ils sont bien fixés.
- N'utilisez que des câbles de mesure de sécurité autorisés.
- Mettez les capuchons protecteurs sur les pointes de contact des câbles de mesure de sécurité (pour les circuits électriques de la catégorie de surtension CAT III ou IV).
- Lors de la déconnexion du circuit de mesure, toujours déconnectez d'abord le câble de mesure de sécurité sous tension (phase), puis le câble de mesure de sécurité neutre du point de mesure.
⚠ AVERTISSEMENT
Ouvrir l'appareil
Un danger de mort ou de blessures graves est possible par contact avec une haute tension électrique lors de l'ouverture de l'appareil ! L'appareil peut être endommagé !
- Avant d'ouvrir le compartiment à piles ou le boîtier, mettez l'appareil hors tension.
- N'ouvrez pas l'appareil (à l'exception du compartiment à piles et lors du remplacement des fusibles).
- Veuillez contacter votre revendeur ou le service de gestion des retours [▶ page 9] pour toute réparation qui pourrait être nécessaire.
Protéger l'appareil contre toute utilisation involontaire
Si l'appareil n'est pas dans un état techniquement parfait et en état de fonctionnement sûr, une utilisation sans danger n'est plus garantie. Prenez les mesures suivantes :
- Mettez l'appareil hors service.
- Enlevez l'appareil du point de mesure.
- Protégez l'appareil contre toute mise en marche involontaire.
Les signes suivants indiquent qu'une utilisation sans danger n'est plus possible :
- L'appareil (le boîtier ou les câbles de mesure de sécurité) présente des dommages visibles ou est humide.
- L'isolation des câbles de mesure de sécurité est endommagée.
- L'appareil ne fonctionne pas correctement (par exemple, il y a des erreurs lors des mesures).
- L'appareil présente des conséquences reconnaissables d'un long stockage dans des conditions inadmissibles.
- L'appareil présente des conséquences reconnaissables d'un transport dans des condition défavorables.
2.5 Dangers particuliers
! DANGER
Conducteurs dénudés ou lignes principales
Danger de mort ou de blessures graves par contact avec une haute tension électrique lors du travail sur les conducteurs dénudés ou lignes principales !
- Respectez les réglementations en vigueur en matière de sécurité au travail.
- Si nécessaire, utilisez des équipements de protection appropriés.
⚠ AVERTISSEMENT
Tension dangereuse
Un danger de mort ou de blessure grave est possible par contact avec une haute tension électrique lors du travail sur des composants ou des installations sous tension. Déjà les tensions à partir de 30 V-AC et 60 V-DC peuvent être mortelles !
- Respectez les réglementations en vigueur en matière de sécurité au travail.
- Si nécessaire, utilisez des équipements de protection appropriés.
3 Contenu de l'emballage
Le contenu de l'emballage de l'appareil comprend les éléments suivants :
- 1 x multimètre numérique « TRUE RMS » BENNING MM 2-1 (réf. : 044691), BENNING MM 2-2 (réf. : 044692) ou BENNING MM 2-3 (réf. : 044693)
-
Câbles de mesure de sécurité en silicone (réf. : 10231315) :
-
1 x câble de mesure de sécurité en silicone (rouge, l = 1,0 m)
- 1 x câble de mesure de sécurité en silicone (noir, l = 1,0 m)
- 1 x capteur de température à fil métallique de type K (I = 93 cm ±3 cm, réf. : 10231316) (MM 2-3)
• 1 x étui protecteur compact (réf. : 010913)
- 2 x pile micro de 1,5 V (AAA / CEI R03)
- 1 x fusible (F 11 A, 1 000 V, 20 kA, réf. : 10218772, intégré dans l'appareil comme équipement initial) (MM 2-2 / MM 2-3)
- 1 x mode d'emploi
Accessoires en option
- Transformateur de courant alternatif souple BENNING CFlex 1 (réf. 044068)
Plage de courant alternatif : 30 A / 300 A / 3 000 A
- Jeu de câbles de mesure de sécurité BENNING TA 1 (réf. 044124)
Pinces crocodiles ∅ 4 mm, 2 pièces, rouge / noir, version professionnelle, CAT III 1 000 V, 36 A
- Jeu de câbles de mesure de sécurité BENNING TA 2 (réf. 044125)
Jeu de câbles de mesure ∅ 4 mm, 6 pièces, rouge / noir, version professionnelle, y compris :
- Câbles de mesure (silicone) (CAT III 1 000 V)
- Pointes d'essai (pointe de mesure 4 mm, CAT II 1 000 V)
- Pinces crocodiles (CAT III 1 000 V)
- Jeu de câbles de mesure de sécurité BENNING TA 3 (réf. 044126)
Jeu de câbles de mesure ∅ 4 mm, 8 pièces, rouge / noir, version professionnelle, CAT III 1 000 V, y compris :
- Câbles de mesure (silicone)
- Pointes d'essai (pointe de mesure fine)
- Pinces à griffes
- Pinces crocodiles
- Jeu de câbles de mesure de sécurité ∅ 4 mm avec pointe de mesure de 2 mm (réf. 044146)
Câbles de mesure ∅ 4 mm, 2 pièces, rouge / noir, l = 1,40 m, avec pointe de mesure de 2 mm, CAT IV 600 V / CAT III 1 000 V (avec capuchons protecteurs), CAT II 1 000 V (sans capuchons protecteurs)
Illustration 5: Jeu de câbles de mesure ∅ 4 mm avec pointe de mesure de 2 mm
4.1 Structure de l'appareil
4 Description de l'appareil
4.1 Structure de l'appareil
| 1 | Écran numérique 2 Douille pour V, Ω, diode, capacité(MM 2-2 / MM 2-3), température(MM 2-3) | |
| 3 | Douille COM 4 Douille pour A (MM 2-2 / MM 2-3) | |
| 5 | Commutateur rotatif 6 Touches de fonction | |
| 7 | Cadre protecteur en caoutchouc |
Face arrière de l'appareil
- Pied de support pliable (sur le cadre protecteur en caoutchouc)
- Compartiment à piles
L'appareil est alimenté par deux piles micro de 1,5 V (AAA).
- Éléments de retenue pour encliqueter les câbles de mesure de sécurité (sur le cadre protecteur en caoutchouc)
Vous pouvez garder les câbles de mesure de sécurité en les enroulant autour du boîtier et en encliquetant les pointes de mesure ainsi que leurs poignées sur le cadre protecteur en caoutchouc afin de les protéger.
• Notes et informations sur l'appareil
- Numéro de série (autocollant)
Commutateur rotatif
Le commutateur rotatif permet de régler le contrôle ou la mesure souhaités.
| 1 | Mesure de tension (V) 2 Mesure de résistance (Ω) ou test de continuité | |
| 3 | Mesure de tension (mV) ou de température (MM 2-3) | 4 Contrôle de diodes ou mesure de capacité (MM 2-2 / MM 2-3) |
| 5 | Mesure de courant (A) (MM 2-2 / MM 2-3) | 6 Appareil hors service (« OFF ») |
| 7 | Réglage du commutateur rotatif |
Écran numérique
L'écran numérique est divisé en différentes sections :
- Affichage des fonctions réglées et des unités actuelles
- Zone d'affichage : afficheur à cristaux liquides 4 caractères d'une hauteur de 19 mm et avec points décimaux. La valeur affichée maximale est de 6 000 chiffres.
- Affichage de l'état des piles : indique l'état de charge épuisé des piles. Si le symbole s'affiche, les piles sont déchargées.
- Affichage de polarité (automatique) : indique une polarité contraire à la définition des douilles par « - ».
Le taux de mesure nominal de l'appareil est de 5 mesures par seconde pour l'écran numérique. Afin de pouvoir lire les valeurs mesurées dans des conditions de lumière sombre, l'écran numérique dispose d'un rétroéclairage [▶ page 20].
| 1 | Affichage de fonctions 2 | Affichage d'unités et fonctions |
| 3 | Zone d'affichage 4 | Affichage de l'état des piles |
| 5 | Polarité |
4.2 Fonctions
Le commutateur rotatif permet d'allumer l'appareil (fonction de mesure souhaitée) ou de l'éteindre (« OFF »). L'appareil confirme chaque actionnement d'une touche par un signal acoustique.
Arrêt automatique intelligent, (APO, « Auto-Power-Off »)
L'appareil s'éteint automatiquement après 32 minutes environ. Pour rallumer l'appareil, appuyez sur l'une des touches « HOLD » ou « VoltSense » ou mettez d'abord le commutateur rotatif sur la position « OFF », puis réglez la fonction de mesure souhaitée.
Si l'une des conditions suivantes est remplie, l'arrêt automatique ne s'effectuera pas :
- Actionnement du commutateur rotatif ou d'une touche
- La valeur mesurée affichée est >8,5% de la valeur finale de la plage de mesure.
- Pas d'affichage « OL » pendant la mesure de résistance, le test de continuité ou le contrôle de diodes
- Pas d'affichage de la valeur zéro pendant la mesure de fréquence
- Détection d'un champ alternatif lors de l'utilisation de la fonction de mesure « indicateur de tension »
4.2.1 Touche « SELECT »
Sélection des fonctions
Appuyez sur la touche « SELECT » pour sélectionner la deuxième ou troisième fonction de la position respective du commutateur rotatif.
La dernière fonction sélectionnée est enregistrée pour chaque position du commutateur rotatif et est automatiquement présélectionnée lors d'un nouveau réglage ainsi qu'après la mise en marche de l'appareil.
| Position du commutateur rotatif (symbole / désignation) | Fonctions | |
 | V V-AC → V-DC | |
 | Ω Ω → continuité | |
 | mV mV-AC → mV-DC → °C (MM 2-3) → °F (MM 2-3) | |
| [kCWW] | Contrôle de diodes | Diode → capacité (MM 2-2 / MM 2-3) |
 | A (MM 2-2 / MM 2-3) | A-AC → A-DC |
Tableau 4: Sélection des fonctions
Éclairage de l'écran
Appuyez plus longtemps sur la touche « SELECT » (>1 seconde) afin d'activer le rétroéclairage de l'écran numérique. Après 10 minutes environ, le rétroéclairage s'éteint automatiquement. Alternativement, appuyez plus longtemps sur la touche « SELECT » (>1 seconde) afin de le désactiver manuellement.
4.2.2 Touche « RANGE »
Fonction « plage de mesure »
Appuyez sur la touche « RANGE » afin de désactiver la sélection automatique de la plage de mesure (« AUTO ») et de régler manuellement la plage de mesure. En appuyant plus longtemps sur la touche « RANGE » (>1 seconde), vous pouvez ensuite activer de nouveau la sélection automatique de la plage de mesure (le symbole « AUTO » s'affiche).
La sélection manuelle de la plage de mesure n'est pas disponible pour les fonctions suivantes :
- Mesure de capacité
- Mesure de fréquence
Fonction « seuil de déclenchement »
Appuyez sur la touche « RANGE » (« LEVEL ») afin de régler le seuil de déclenchement d'une autre plage de tension pour la mesure de fréquence dans la fonction de mesure V-AC ou V-DC.
4.2.3 Touche « MIN MAX »
Fonction « MIN MAX »
La fonction « MIN MAX » saisit automatiquement la valeur mesurée minimale et maximale ainsi que la valeur moyenne d'une série de mesures.
Appuyez sur la touche « MIN MAX » afin d'activer la fonction « MIN MAX ». Lorsque la fonction est activée, le symbole « MMA » s'affiche sur l'écran numérique. En appuyant plus longtemps sur la touche « MIN MAX » (>1 seconde), vous pouvez ensuite désactiver la fonction.
L'appareil confirme chaque saisie d'une nouvelle valeur maximale ou minimale par un bref signal acoustique. Appuyez sur la touche « MIN MAX » afin de basculer entre l'affichage de la valeur maximale (MAX), minimale (MIN), moyenne (AVG) et de la valeur mesurée actuelle (MAX AVG MIN).
Lorsque la fonction « MIN MAX » est activée, l'arrêt automatique (« APO ») est désactivé.
4.2.4 Touche « HOLD »
La touche « HOLD » a deux fonctions.
Fonction « HOLD »
La fonction « HOLD » permet de maintenir affichée la valeur mesurée actuelle.
En appuyant sur la touche « HOLD », vous maintenez affichée la valeur mesurée actuelle et le symbole « HOLD » s'affiche sur l'écran numérique. Appuyez de nouveau sur la touche « HOLD » afin d'annuler la valeur maintenue et d'afficher la valeur mesurée actuelle.
4.2 Fonctions
Fonction « valeur relative »
Lorsqu'elle est activée, la fonction « valeur relative » mémorise la valeur mesurée actuellement affichée. Ensuite, la différence (offset) entre la valeur mesurée mémorisée et les valeurs mesurées actuelles suivantes est affichée sur l'écran numérique jusqu'à ce que la fonction soit désactivée.
Appuyez plus longtemps sur la touche « HOLD » (>1 seconde) afin d'activer ou de désactiver la fonction « valeur relative ». Lorsque la fonction est activée, le symbole « Δ » s'affiche sur l'écran numérique.
4.2.5 Touche « VoltSense »
Fonction « indicateur de tension »
La fonction « indicateur de tension » sert à la localisation sans contact des tensions alternatives par rapport à la terre.
Appuyez sur la touche « VoltSense » afin d'activer la fonction « indicateur de tension » et appuyez sur la touche « RANGE » afin de régler la sensibilité de la fonction. En appuyant de nouveau sur la touche « VoltSense », vous pouvez ensuite désactiver la fonction.
4.2.6 Touche « Hz »
Fonction « Hz »
La fonction « Hz » sert à mesurer la fréquence du secteur.
Appuyez sur la touche « Hz » afin d'activer la fonction « Hz ». Lorsque la fonction est activée, le symbole « Hz » s'affiche sur l'écran numérique. En appuyant de nouveau sur la touche « Hz », vous pouvez ensuite désactiver la fonction.
L'appareil détermine la fréquence d'une tension ou d'un signal de courant en comptant combien de fois par seconde le signal dépasse un certain seuil (niveau). Lorsque la fonction « Hz » est activée, la sensibilité d'entrée se règle automatiquement selon la fonction de mesure utilisée. La plage de 6 V est la plus sensible et celle de 1 000 V la moins sensible.
Dans les fonctions de mesure V-AC et V-DC, après avoir appuyé sur la touche « Hz », la plage de tension et le seuil de déclenchement correspondant sont affichés juste avant la mesure de la fréquence. Appuyez sur la touche « RANGE » afin de régler le seuil de déclenchement d'une autre plage de tension.
Il est recommandé de mesurer d'abord le signal de mesure (tension ou courant) dans le mode de sélection automatique de la plage de mesure (« AUTO »), afin que le seuil de déclenchement se règle automatiquement, et ensuite seulement d'activer la fonction « Hz ». Si la valeur mesurée n'est pas stable, utilisez une sensibilité plus faible afin de supprimer les influences perturbatrices. Si la valeur mesurée est de 0 Hz, utilisez une sensibilité plus élevée.
4.2.7 Contrôle des douilles (MM 2-2 / MM 2-3)
L'appareil dispose d'un contrôle visuel et acoustique des douilles. En cas de réglage d'une position du commutateur rotatif non autorisée pour la douille « A » (par ex. la mesure de tension) et si un câble de mesure de sécurité est inséré dans cette douille, un signal acoustique est émis et le symbole « InEr » (« Input error ») s'affiche sur l'écran numérique pour protéger l'appareil.
Un contrôle visuel et acoustique des douilles inopérant indique un fusible défectueux.
4.3 Plages de mesure
L'appareil est pourvu d'une commutation automatique et manuelle de la plage de mesure.
Si une valeur mesurée est hors de la plage de mesure, « 0L » ou « -0L » s'affiche sur l'écran numérique. Attention : Il n'y a aucun affichage et avertissement en cas de surcharge !
Précision de mesure
La précision de mesure est indiquée en tant que la somme des valeurs suivantes :
• D'une part relative de la valeur mesurée
• D'un nombre de chiffres (les incréments de la dernière position)
Cette précision de mesure s'applique pour une température de 23 °C ±5 °C et une humidité relative de l'air inférieure à 75 %. En cas de températures divergentes, respectez le coefficient de température en additionnant la valeur suivante à la précision de mesure spécifiée :
0,15 [1/°C] x la précision de mesure spécifiée x la différence par rapport à la plage de température de référence [°C]
(pour -10 ... 18 °C ou 28 ... 45 °C ou spécifié autrement)
Spécifications supplémentaires pour les fonctions AC
La valeur mesurée est obtenue et affichée en tant que valeur efficace vraie (« TRUE RMS »). Pour les courbes non sinusoidales, la précision de la valeur affichée est réduite.
Facteur de crête maximal du signal de mesure :
- Pour 50 % de la valeur finale de la plage de mesure : 4,1
- Pour 100 % de la valeur finale de la plage de mesure : 2,1
- Les signaux rectangulaires ne sont pas spécifiés.
4.3.1 Plages de tension
Plages de tension alternative (V-AC)
Protection contre les surcharges : 1 100 V-AC / V-DC
| Plage de mesure Résolution | on Précision de mesure | |
| 60 mV1), 2) | 0,01 mV 10 à 500 Hz : ±(1,0 % + 3 chiffres) | |
| 600 mV3) | 0,1 mV | 500 à 800 Hz : ±(2,0 % + 3 chiffres) |
| 6 V1) | 0,001 V 45 à 50 Hz : ±(2,0 % + 3 chiffres) | |
| 60 V 0,01 V | 50 à 60 Hz : ±(0,7 % + 3 chiffres) | |
| 600 V 0,1 V | 60 à 440 Hz : ±(2,0 % + 3 chiffres) | |
| 1 000 V 1 V |
Tableau 5: Plages de tension alternative (V-AC)
1) Valeur affichée possible lorsque l'entrée de mesure est court-circuitée et l'éclairage de l'écran est allumé : <5 chiffres, sans influence sur la précision de mesure
2) Les valeurs de crête incluent une tension de polarisation DC <130 mV crête.
3) Les valeurs de crête incluent une tension de polarisation DC <1 300 mV crête.
• Résistance d'entrée : 10 MΩ II, 54 pF
Plages de tension continue (V-DC)
Protection contre les surcharges : 1 100 V-AC / V-DC
| Plage de mesure Résolution | Précision de mesure | |
| 60 mV 0,01 mV ±(0,3 % + 2 chiffres) | ||
| 600 mV 0,1 mV | ||
| 6 V 0,001 V | ||
| 60 V 0,01 V ±(0,4 % + 2 chiffres) | ||
| 600 V 0,1 V ±(0,2 % + 2 chiffres) | ||
| 1 000 V 1 V ±(0,4 % + 2 chiffres) | ||
Tableau 6: Plages de tension continue (V-DC)
• Résistance d'entrée : 10 MΩ II, 54 pF
4.3.2 Plages de courant (MM 2-2 / MM 2-3)
Plages de courant alternatif (A-AC)
Protection contre les surcharges : 11 A-AC / A-DC
| Plage de mesure | Résolution | Précision de mesure50 à 400 Hz | Chute de tension |
| 6 A1) | 0,001 A | ±(1,0 % + 3 chiffres) | 40 mV/A |
| 10 A2) | 0,01 A |
Tableau 7: Plages de courant alternatif (A-AC)
1) Valeur affichée possible lorsque l'entrée de mesure est court-circuitée et l'éclairage de l'écran est allumé : <5 chiffres, sans influence sur la précision de mesure
2) Une mesure continue de 10 A est admissible.
- 10 à 20 A : Le temps de mesure maximal est de 30 secondes (pause >5 minutes).
Plages de courant continu (A-DC)
Protection contre les surcharges : 11 A-AC / A-DC
| Plage de mesure | Résolution Précision de mesure Chute de tension | |
| 6 A 0,001 A | ± (0,7 % + 3 chiffres) | 40 mV/A |
| 10 A ^1) | 0,01 A | |
Tableau 8: Plages de courant continu (A-DC)
1) Une mesure continue de 10 A est admissible.
- 10 à 20 A : Le temps de mesure maximal est de 30 secondes (pause >5 minutes).
4.3.3 Plages de résistance
Protection contre les surcharges : 1 000 V-AC / V-DC
| Plage de mesure1) | Résolution Précision de mesure |
| 600 Ω 0,1 Ω ±(0,3 % + 3 chiffres) | |
| 6 kΩ 0,001 kΩ | |
| 60 kΩ 0,01 kΩ ±(0,5 % + 3 chiffres) | |
| 600 kΩ 0,1 kΩ | |
| 6 MΩ2) | 0,001 MΩ ±(0,9 % + 2 chiffres) |
| 60 MΩ3) | 0,01 MΩ ±(0,9 % + 2 chiffres)±(5,0 % + 20 chiffres) pour >30 MΩ |
Tableau 9: Plages de résistance (Ω)
1) Tension en circuit ouvert : 1,6 V-DC
2) Courant d'essai constant : 0,2 μA
3) Courant d'essai constant : 0,02 μA
4.3.4 Test de continuité
Protection contre les surcharges : 1 000 V-AC / V-DC
| Plage de mesure Résolution Précision de mesure | |
| 600 Ω 0,1 Ω ±(0,3 % + 3 chiffres) | |
Tableau 10: Test de continuité
- Le ronfleur intégré émet un signal acoustique et l'éclairage de l'écran s'allume quand il y a une résistance inférieure à une plage de 30 à 480 Ω.
• Temps de réponse : <15 ms
4.3.5 Contrôle de diodes
Protection contre les surcharges : 1 000 V-AC / V-DC
| Plage de mesure Résolution Précision de mesure | |
| 3,0 V 0,001 V ±(0,9 % + 2 chiffres) | |
Tableau 11: Contrôle de diodes
- Tension en circuit ouvert : <3,2 V-DC; courant d'essai : 0,3 mA environ
4.3.6 Plages de capacité (MM 2-2 / MM 2-3)
Conditions préalables : Déchargez les condensateurs et mettez les câbles de mesure de sécurité en contact avec les condensateurs en respectant la polarité indiquée.
Protection contre les surcharges : 1 000 V-AC / V-DC
| Plage de mesure Résolution Précision de mesure | 1) | |
| 20 nF 0,01 nF ±(1,5 % + 8 chiffres) | ||
| 200 nF 0,1 nF | ||
| 2 000 nF 1 nF ±(1,5 % + 2 chiffres) | ||
| 20 μF 0,01 μF | ||
| 200 μF 0,1 μF | ||
| 2 000 μF 1 μF | ||
| 10 mF 0,01 mF ±(4,5 % + 10 chiffres) | ||
Tableau 12: Plages de capacité (F)
1) S'applique aux condensateurs à film ou mieux
4.3.7 Plages de fréquence
Plages de fréquence secteur
Protection contre les surcharges : 1 000 V-AC / V-DC, 11 A-AC / A-DC
| Plage de la fonction de mesure | Sensibilité (sinusoïdal RMS) | Plage de mesure |
| mV 50 mV 10 Hz à 50 kHz | ||
| 6 V 5 V | ||
| 60 V 10 V | ||
| 600 V | 50 V | 10 Hz à 1 kHz |
| 1 000 V | 500 V | |
| A | 8 A | 50 Hz à 1 kHz |
Tableau 13: Plages de fréquence secteur (Hz)
- Précision de mesure : ±(0,03 % + 2 chiffres)
4.3.8 Plages de température (MM 2-3)
Protection contre les surcharges : 1 000 V-AC / V-DC
| Plage de mesure Résolution | Précision de mesure | 1), 2) |
| -40 à 99,9 °C 0,1 °C ±(1,0 % + 1 °C) | ||
| 100 à 400 °C 1 °C | ||
| -40 à 99,9 °F 0,1 °F ±(1,0 % + 2,0 °F) | ||
| 100 à 752 °F 1 °F |
Tableau 14: Plages de température (°C / °F)
1) Ajoutez à la précision de mesure indiquée la précision de mesure du capteur de température à fil métallique de type K.
- Plage de mesure : -20 à 200 °C (-4 à 392 °F)
- Précision de mesure : ±1,5 °C (±1,8 °F)
2) La précision de mesure est valable pour les températures ambiantes stables inférieures à ± 1 °C. Après un changement de la température ambiante de ± 5 °C, les indications de précision de mesure seront valables après une heure.
5.1 Conditions préalables pour effectuer les contrôles et mesures
5 Utiliser l'appareil
L'appareil permet d'effectuer différents contrôles et mesures.
5.1 Conditions préalables pour effectuer les contrôles et mesures
- Enlevez l'appareil (les câbles de mesure de sécurité) du point de mesure avant de régler une position de commutation sur le commutateur rotatif de l'appareil.
- N'utilisez que des câbles de mesure de sécurité autorisés [▶ page 28].
- Faites attention aux sources parasites existantes. Toutes sources parasites fortes à proximité de l'appareil peuvent entraîner un affichage instable ainsi que des erreurs de mesure.
- Pour effectuer les contrôles et mesures, respectez les plages de mesure et les précisions de mesure correspondantes spécifiées dans le chapitre « Plages de mesure » [▶ page 22].
- Tenez compte du fait que la dernière fonction sélectionnée est enregistrée pour chaque position du commutateur rotatif. Lorsque le commutateur rotatif est réglé de nouveau (par exemple après la mise en marche de l'appareil), la dernière fonction sélectionnée est présélectionnée automatiquement.
DANGER
Tension maximale admissible
Danger de mort ou de blessures graves par contact avec une haute tension électrique !
- N'utilisez l'appareil que dans les circuits électriques jusqu'à la catégorie de surtension CAT II avec des conducteurs de 1 000 V max., à la catégorie de surtension CAT III avec des conducteurs de 600 V max. ou à la catégorie de surtension CAT IV avec des conducteurs de 300 V max. par rapport à la terre.
5.2 Raccorder les câbles de mesure de sécurité
Pour certains contrôles et mesures, il faut raccorder les câbles de mesure de sécurité à l'appareil.
Conditions
- Tenez compte des conditions préalables pour effectuer des mesures [▶ page 27].
• Câbles de mesure de sécurité
Les câbles de mesure de sécurité doivent être autorisés pour l'appareil (par exemple, les câbles de mesure de sécurité compris dans le contenu de l'emballage) et doivent être dans un état techniquement parfait et en état de fonctionnement sûr.
- Vérifiez les spécifications en ce qui concerne la tension nominale et le courant nominal.
- Contrôlez l'isolation des câbles de mesure de sécurité.
- Contrôlez la continuité des câbles de mesure de sécurité.
-
Éliminez les câbles de mesure de sécurité défectueuses.
-
Capuchons protecteurs (en fonction de la catégorie de surtension)
- Pendant les contrôles et mesures, ne touchez les câbles de mesure de sécurité que dans la zone prévue pour vos mains.
⚠ AVERTISSEMENT
Tension dangereuse
Un danger de mort ou de blessures graves est possible par contact avec une haute tension électrique en cas d'utilisation incorrecte !
- Ne touchez pas les pointes de mesure dénudées des câbles de mesure de sécurité ou les contacts dénudés des pinces crocodiles optionnelles. Ne touchez-les que dans la zone prévue pour vos mains.
- Raccordez les câbles de mesure de sécurité aux douilles de mesure de l'appareil pourvues de marquages correspondants et assurez-vous qu'ils sont bien fixés.
- N'utilisez que des câbles de mesure de sécurité autorisés.
- Mettez les capuchons protecteurs sur les pointes de contact des câbles de mesure de sécurité (pour les circuits électriques de la catégorie de surtension CAT III ou IV).
- Lors de la déconnexion du circuit de mesure, toujours déconnectez d'abord le câble de mesure de sécurité sous tension (phase), puis le câble de mesure de sécurité neutre du point de mesure.
Procédure
- Raccordez le câble de mesure de sécurité noir à la douille COM de l'appareil.
- En fonction du contrôle ou de la mesure envisagés, raccordez le câble de mesure de sécurité rouge à la douille suivante de l'appareil :
- Douille pour les mesures de tension, de fréquence, de résistance ou de capacité, pour le test de continuité ou le contrôle de diodes
- A : mesure de courant (MM 2-2 / MM 2-3)
Tenez compte des instructions relatives au contrôle visuel et acoustique des douilles [▶ page 21].
- Mesures ou contrôles avec pointes d'essai dans les circuits électriques des catégories de surtension CAT III ou CAT IV : Mettez les capuchons protecteurs sur les pointes de contact des câbles de mesure de sécurité.
5.3 Effectuer les mesures de tension ou de fréquence
5.3 Effectuer les mesures de tension ou de fréquence
Conditions
- Tenez compte des conditions préalables pour effectuer des mesures [ page 27].
• Câbles de mesure de sécurité autorisés - Plages de tension [▶ page 22] et plages de fréquence [▶ page 25]
Procédure
- Mettez le commutateur rotatif de l'appareil sur la position « V » ou « mV ».
- Raccordez les câbles de mesure de sécurité à l'appareil [▶ page 28].
- Appuyez sur la touche « SELECT » afin de régler le mode de couplage souhaité de la mesure de tension (AC ou DC). Comme alternative à la mesure de tension, vous pouvez passer à la mesure de fréquence en appuyant sur la touche « Hz ».
- Mettez en contact les câbles de mesure de sécurité avec les points de mesure et lisez la valeur mesurée sur l'écran numérique.
5.4 Effectuer les mesures de courant ou de fréquence
Conditions
• BENNING MM 2-2 / MM 2-3
- Tenez compte des conditions préalables pour effectuer des mesures [▶ page 27].
• Câbles de mesure de sécurité autorisés
- Plages de courant [▶ page 23] et plages de fréquence [▶ page 25]
Procédure
- Mettez le commutateur rotatif de l'appareil sur la position « A ».
- Raccordez les câbles de mesure de sécurité à l'appareil [▶ page 28].
- Appuyez sur la touche « SELECT » afin de régler le mode de couplage souhaité de la mesure de courant (AC ou DC). Comme alternative à la mesure de courant, vous pouvez passer à la mesure de fréquence en appuyant sur la touche « Hz ».
- Mettez en contact les câbles de mesure de sécurité avec les points de mesure et lisez la valeur mesurée sur l'écran numérique.
5.5 Effectuer les mesures de résistance ou le test de continuité
5.5 Effectuer les mesures de résistance ou le test de continuité
Conditions
- Tenez compte des conditions préalables pour effectuer des mesures [ page 27].
• Câbles de mesure de sécurité autorisés - Plages de résistance [▶ page 24] et test de continuité [▶ page 24]
Procédure
- Mettez le commutateur rotatif de l'appareil sur la position « Ω ».
- Raccordez les câbles de mesure de sécurité à l'appareil [ page 28].
- Appuyez sur la touche « SELECT » afin de régler la fonction « mesure de résistance » (le symbole « Ω » est affiché) ou « test de continuité » (le symbole « ◆» est affiché).
- Mettez en contact les câbles de mesure de sécurité avec les points de mesure.
- Mesure de résistance : Lisez la valeur mesurée sur l'écran numérique.
- Test de continuité : Lorsque le ronfleur émet un signal acoustique et l'écran numérique s'allume, la résistance de ligne entre la douille COM et la douille pour le test de continuité est inférieure à une valeur entre 30 et 480 Ω.
5.6 Effectuer les mesures de capacité ou le contrôle de diodes
Conditions
- Mesure de capacité : BENNING MM 2-2 / MM 2-3
- Tenez compte des conditions préalables pour effectuer des mesures [▶ page 27].
• Câbles de mesure de sécurité autorisés - Plages de capacité [▶ page 25] et contrôle de diodes [▶ page 24]
IMPORTANT
Condensateurs non déchargés
La mesure de capacité de condensateurs qui ne sont pas complètement déchargés peut endommager l'appareil.
- Déchargez complètement les condensateurs avant de mesurer la capacité.
- Pendant la mesure de capacité, aucune tension ne doit être appliquée aux douilles de l'appareil.
5.6 Effectuer les mesures de capacité ou le contrôle de diodes
Procédure
-
Mettez le commutateur rotatif de l'appareil sur la position « contrôle de diodes ».
-
Raccordez les câbles de mesure de sécurité à l'appareil [▶ page 28].
-
Appuyez sur la touche « SELECT » afin de régler la fonction « mesure de capacité » (symbole « F ») ou « contrôle de diodes » (symbole « V » et brièvement le symbole « diod »).
-
Mettez en contact les câbles de mesure de sécurité avec le condensateur déchargé ou la diode en respectant la polarité et lisez la valeur mesurée sur l'écran numérique.
Remarques relatives au contrôle de diodes :
- Pour une diode Si normale dans le sens de passage : Affichage de la tension directe avec une valeur entre 0,4 V et 0,9 V.
« 000 » : indique un court-circuit de la diode.
« OL » : indique une coupure de la diode.
- Pour une diode dans le sens de blocage : affichage de « OL ». En cas de diodes défectueuses, « 000 » ou d'autres valeurs sont affichés.
5.7 Effectuer les mesures de température
Conditions
• BENNING MM 2-3
- Tenez compte des conditions préalables pour effectuer des mesures [▶ page 27].
- Capteur de température
Le capteur de température doit être autorisé pour l'appareil (par exemple, le capteur de température à fil métallique de type K compris dans le contenu de l'emballage) et doit être dans un état techniquement parfait et en état de fonctionnement sûr.
- Plages de température [▶ page 26]
Procédure
- Mettez le commutateur rotatif de l'appareil sur la position « mV ».
- Appuyez sur la touche « SELECT » afin de régler la fonction « mesure de température » (°C ou °F). L'unité de température réglée s'affiche sur l'écran numérique.
-
Raccordez le capteur de température à l'appareil en respectant la polarité et assurez-vous qu'il est bien fixée.
-
Pôle négatif raccordé à la douille COM
-
Pôle positif raccordé à la douille pour la mesure de température
-
Positionnez le point de contact (extrémité du capteur de température à fil métallique) sur le point de mesure.
-
Attendez jusqu'à ce que la valeur mesurée se soit stabilisée sur l'écran numérique et lisezla.
5.8 Indicateur de tension
⚠ AVERTISSEMENT
Utilisation incorrecte de la fonction
Un danger de mort ou de blessures graves est possible par contact avec une haute tension électrique si la fonction « indicateur de tension » est utilisée de manière incorrecte !
- Tenez compte du fait que même sans l'émission d'un signal acoustique ou optique, il est possible qu'une tension de contact dangereuse soit présente.
- N'utilisez pas la fonction « indicateur de tension » pour déterminer l'absence de tension.
5.8.1 Effectuer un test de phase sans contact
Un détecteur se trouve dans la zone de tête gauche de l'appareil. Il détecte les champs alternatifs sans contact.
Conditions
- Tenez compte des conditions préalables pour effectuer des mesures [▶ page 27].
- Aucune tension ne doit être appliquée aux douilles de l'appareil. Enlevez les câbles de mesure de sécurité connectés.
Procédure
-
Mettez le commutateur rotatif de l'appareil sur la position « V ».
-
Appuyez sur la touche « VoltSense » afin d'activer la fonction « indicateur de tension ». « EF-H » est affiché sur l'écran numérique (champ électrique à haute sensibilité).
Si nécessaire, vous pouvez réduire la sensibilité en appuyant sur la touche « RANGE ». « EF-L » est affiché sur l'écran numérique (champ électrique à faible sensibilité).
- Positionnez la zone de tête gauche de l'appareil près du point de mesure.
Lorsque l'appareil détecte la phase d'une tension alternative mise à la terre, le symbole « EF-H » ou « EF-L » disparaît de l'écran numérique. L'intensité du champ électrique est indiquée par un affichage bargraphe et un signal acoustique.
Conseil pratique
Ile est possible de retracer les interruptions de ligne (ruptures de câble) dans les câbles exposés, comme par exemple un enrouleur de câble, une guirlande lumineuse etc., depuis le point d'alimentation (phase) jusqu'au point d'interruption.
Plage fonctionnelle : ≥230 V
5.8 Indicateur de tension
5.8.2 Effectuer un contrôle du conducteur extérieur ou un test de phase
Conditions
- Tenez compte des conditions préalables pour effectuer des mesures [ page 27].
- Câble de mesure de sécurité autorisé noir
- Aucune tension ne doit être appliquée aux autres douilles de l'appareil. Enlevez un câble de mesure de sécurité rouge connecté.
Procédure
- Mettez le commutateur rotatif de l'appareil sur la position « V ».
- Raccordez le câble de mesure de sécurité noir à la douille COM de l'appareil [▶ page 28].
- Appuyez sur la touche « VoltSense » afin d'activer la fonction « indicateur de tension ».
« EF-H » est affiché sur l'écran numérique (champ électrique à haute sensibilité). Si nécessaire, vous pouvez réduire la sensibilité en appuyant sur la touche « RANGE ». « EF-L » est affiché sur l'écran numérique (champ électrique à faible sensibilité). - Mettez en contact le câble de mesure de sécurité avec le point de mesure (composant). Lorsque l'appareil détecte la phase d'une tension alternative mise à la terre, le symbole « EF-H » ou « EF-L » disparaît de l'écran numérique. L'intensité du champ électrique est indiquée par un affichage bargraphe et un signal acoustique.
6 Entretien
Il est permis d'ouvrir le compartiment à piles et le boîtier pour les travaux de maintenance. En dehors de cela, il n'y a aucun composant de l'appareil que vous pouvez remplacer.
AVERTISSEMENT
Ouvrir l'appareil
Un danger de mort ou de blessures graves est possible par contact avec une haute tension électrique lors de l'ouverture de l'appareil ! L'appareil peut être endommagé !
- Avant d'ouvrir le compartiment à piles ou le boîtier, mettez l'appareil hors tension.
- N'ouvrez pas l'appareil (à l'exception du compartiment à piles et lors du remplacement des fusibles).
- Veuillez contacter votre revendeur ou le service de gestion des retours [▶ page 9] pour toute réparation qui pourrait être nécessaire.
6.1 Plan de maintenance
Le tableau suivant vous donne un aperçu de tous les travaux de maintenance et d'entretien que vous devez effectuer en permanence ou à intervalles réguliers.
| Intervalle Mesures | |
| Régulièrement, si nécessaire | • Nettoyer l'appareil [▸ page 39] |
| Si nécessaire | • Remplacer les piles [▸ page 40] |
| Tous les 12 mois | • Étalonner l'appareil [▸ page 41] |
Tableau 15: Plan de maintenance
6.2 Assurer l'absence de tension
Si vous souhaitez ouvrir le compartiment à piles ou le boîtier pour des travaux d'entretien, il faut d'abord mettre l'appareil hors tension.
Procédure
- Enlevez l'appareil du point de mesure.
- Enlevez les câbles de mesure de sécurité de l'appareil.
- Mettez le commutateur rotatif de l'appareil sur la position « OFF ».
6.3 Nettoyer l'appareil
6.3 Nettoyer l'appareil
Nettoyez l'appareil régulièrement et lorsque cela est nécessaire. Veillez à ce que le compartiment à piles et les contacts des piles ne soient pas contaminés par de l'électrolyte de pile.
Conditions
- Chiffon propre et sec ou chiffon de nettoyage spécial
- Appareil hors tension [▶ page 38]
IMPORTANT
Détergents inappropriés
L'utilisation de détergents inappropriés peut endommager l'appareil.
- N'utilisez ni de solvants ni d'abrasifs ou de produits de polissage.
Procédure
- Nettoyez l'extérieur de l'appareil avec un chiffon propre et sec ou avec un chiffon de nettoyage spécial.
- Contrôlez le compartiment à piles. Pour ouvrir et fermer le compartiment à piles, suivez la procédure décrite au chapitre « Remplacer les piles » [▶ page 40].
- En cas de contamination d'électrolyte ou en cas de dépôts blancs à proximité des piles ou du compartiment à piles, nettoyez les piles et les zones contaminées au moyen d'un chiffon propre et sec. Si nécessaire, remplacez les piles [▶ page 40].
6.4 Remplacer les piles
L'appareil est alimenté par deux piles micro de 1,5 V (AAA). Si les piles sont déchargées, remplacez-les.
Conditions
- Piles déchargées dans l'appareil (le symbole de pile est affiché en permanence sur l'écran numérique)
• 2 nouvelles piles micro de 1,5 V (AAA)
• Apparel hors tension [▶ page 38]
• Tournevis cruciforme approprié
Illustration 16: Remplacement des piles (exemplaire)
| 1 Piles |
| 2 Fusible (MM 2-2 / MM 2-3) |
Procédure
-
Enlevez le cadre protecteur en caoutchouc. Pour ce faire, procédez comme suit :
-
Tenez l'appareil des deux mains et, avec les pouces, pousser la lèvre en caoutchouc située sur les deux coins avant supérieurs de l'appareil latéralement sur le bord de l'appareil.
-
Enlevez le cadre protecteur en caoutchouc de l'appareil en le tirant vers l'arrière.
-
Placez l'appareil sur la face avant (surface antidérapante).
- Dévissez la vis du couvercle du compartiment à piles.
- Enlevez le couvercle du compartiment à piles de l'appareil.
- Enlevez les piles déchargées du compartiment à piles et éliminez-les suivant les lois en vigueur [▶ page 43].
- Insérez les nouvelles piles dans le compartiment à piles en respectant la polarité correcte.
- Remettez le couvercle du compartiment à piles en place et serrez la vis.
- Remettez le cadre protecteur en caoutchouc sur l'appareil.
6.5 Étalonner l'appareil
BENNING garantie la conformité aux spécifications techniques et indications de précision figurant dans le présent mode d'emploi pendant la première année à partir de la date de livraison.
Afin de conserver la précision spécifiée des résultats de mesure, l'faites étalonner l'appareil annuellement par le service après-vente BENNING [▶ page 9].
6.6 Remplacer le fusible
L'appareil est protégé contre les surcharges par un fusible (F 11 A, 1 000 V, 20 kA). Si le fusible est défectueux, remplacez-le.
Conditions
• BENNING MM 2-2 / MM 2-3
- Fusible défectueux dans l'appareil
Un contrôle visuel et acoustique des douilles inopérant [▶ page 21] indique un fusible défectueux.
- Nouveau fusible (F 11 A, 1 000 V, 20 kA (ou mieux), d = 10 mm, l = 38 mm, par ex. réf. 10218772)
- Apparel hors tension [▶ page 38]
- Tournevis plat et tournevis cruciforme approprié
- Couvercle du compartiment à piles ouvert (voir la procédure pour Remplacer les piles [▶ page 40])
- Tenez compte de l'illustration quant au remplacement des piles [▶ page 40].
Procédure
- Enlevez une extrémité du fusible défectueux latéralement du porte-fusible au moyen d'un tournevis plat.
- Soulevez le fusible défectueux du porte-fusible et éliminez-le suivant les lois en vigueur [▶ page 43].
- Insérez le nouveau fusible et placez-le au centre du porte-fusible.
- Remettez le couvercle du compartiment à piles en place et serrez la vis.
- Remettez le cadre protecteur en caoutchouc sur l'appareil.
7 Caractéristiques techniques
| Classe de protection II (isolation double ou renforcée) | |
| Degré de contamination 2 | |
| Indice de protection(DIN VDE 0470-1 CEI / EN 60529) | IP 401er chiffre : 4 = protection contre l'accès aux composants dangereux et protection contre les impuretés solides (d'un diamètre >1,0 mm)2ème chiffre : 0 = aucune protection contre l'eau |
| Catégorie de surtension • CAT II 1 000 V par rapport à la terre• CAT III 600 V par rapport à la terre• CAT IV 300 V par rapport à la terre | |
| Dimensions du boîtier(longueur x largeur x hauteur) | 161 mm x 80 mm x 50 mm |
| Poids (avec piles et cadre protecteur en caoutchouc) | 0,334 kg |
| Durée de vie des piles (piles zinc-carbone) 190 h environ (sans rétroéclairage) | |
| Compatibilité électromagnétique (CEM) Selon C | EI / DIN EN 61326-1, précisions spécifiées pour les champs <3 V/m, la mesure de température n'est pas spécifiée.Mesure de résistance : plus ±15 chiffres |
| Câbles de mesure de sécurité en silicone (réf. : 10231315) | |
| Norme CEI / DIN EN 61010-031 (VDE 0411-031) | |
| Catégorie de surtension(ne s'applique qu'aux câbles de mesure de sécurité, respectez en outre les limites de l'appareil) | • Avec capuchon protecteur :- CAT III 1 000 V par rapport à la terre- CAT IV 600 V par rapport à la terre• Sans capuchon protecteur :- CAT II 1 000 V par rapport à la terre |
| Classe de protection II (isolation double ou renforcée) | |
| Degré de contamination 2 | |
| Courant assigné max. 10 A | |
| Longueur 1,0 m | |
| Fonctionnement | |
| Altitude barométrique max. 2 000 m | |
| Température de service -10 à 45 °C (évitez l'exposition continue au rayonnement du soleil) | |
| Humidité relative de l'air max. 80 % HR (-10 à 31 °C),à décroissance linéaire jusqu'à 50 % HR à 45 °C,sans condensation | |
| Conditions de service Utilisation à l'intérieur dans un environnement sec | |
| Stockage(enlevez les piles de l'appareil) | |
| Température ambiante | -20 à 60 °C (évitez l'exposition continue au rayonnement du soleil) |
| Humidité relative de l'air max. 80 % HR | |
Tableau 16: Caractéristiques techniques
8 Mise au rebut et protection de l'environnement
A la fin de leur durée de vie, jetez l'appareil et les piles devenus inutilisables aux systèmes de recyclage et de tri de déchets disponibles.
Index des mots-clés
A
Absence de tension 38
Accessoires 15
Adresse de retour 9
Appareil
Étalonner 41
Nettoyer 39
Protéger l'appareil contre toute utilisation involon- taire 13
Arrêt automatique 19
Autres informations 7
B
BENNING MM 2-1 7
BENNING MM 2-2 7
BENNING MM 2-3 7
C
Câbles de mesure de sécurité
Raccorder 28
Caractéristiques techniques 42
Commutateur rotatif 18
Concept d'avertissement 10
Connaissances fondamentales 7
Contenu de l'emballage 15
Contrôle
Conditions 27
Contrôle de diodes 24
Effectuer 33
Contrôle des douilles 21
Contrôle du conducteur extérieur
Effectuer 37
Copyright 2
D
Documentation 2
E
Éclairage de l'écran 20
Écran numérique 18
Égalité de traitement 2
Entretien 38
Étalonner 41
Exclusion de responsabilité 2,12
F
Fabricant 2
Face arrière de l'appareil 17
Fonction
HOLD 20
Hz 21
Indicateur de tension 21
MIN MAX 20
Plage de mesure 20
Sélection 19
Seuil de déclenchement 20
Valeur relative 21
Fusible
Remplacer 41
G
Garantie 12
Gestion des retours 9
Groupe cible 7
H
Historique 8
|
Indicateur de tension 35, 37
Conseil pratique 36
M
Marques déposées 8
Mesure
Conditions 27
Mesure de capacité
Effectuer 33
Mesure de courant
Effectuer 30
Mesure de fréquence
Effectuer 29,30
Mesure de résistance
Effectuer 31
Mesure de température
Effectuer 34
Mesure de tension
Effectuer 29
Mise au rebut
MM 2-1
MM 2-2
MM 2-3
N
Nettoyer 39
Normes 10
0
Objet du mode d'emploi 8
P
Pile
Remplacer 40
Plages de capacité 25
Plages de courant alternatif (A-AC) 23
Plages de courant continu (A-DC) 23
Plages de fréquence 25
Plages de fréquence secteur 25
Plages de mesure 22
Contrôle de diodes 24
Plages de capacité 25
Plages de courant alternatif (A-AC) 23
Plages de courant continu (A-DC) 23
Plages de fréquence secteur 25
Plages de résistance 24
Plages de température 26
Plages de tension alternative (V-AC) 22
Plages de tension continue (V-DC) 23
Test de continuité 24
Plages de résistance 24
Plages de température 26
Plages de tension alternative (V-AC) 22
Plages de tension continue (V-DC) 23
Plan de maintenance 38
Précision de mesure 22
Protection de l'environnement 43
Protéger l'appareil contre toute utilisation involon- taire 13
S
Sélection des fonctions 19
Service après-vente et assistance technique Assistance technique 9
Structure de l'appareil 17
Symboles Appareil 11 Mode d'emploi 11
T
Test de continuité 24 Effectuer 31
Test de phase Effectuer 35, 37
Titulaire de droits 2
Touche HOLD 20 Hz 21 MIN MAX 20 RANGE 20 VoltSense 21
U
Utilisation conforme à la destination 12
Utiliser l'appareil 27
