MODE D'EMPLOI BT-1953951 BASETECH

2 : CL(Kühlen) C : CM

2 : CL(Kühlen) C : CM

• Respectez également les consignes de sécurité et le mode d’emploi des autres appareils connectés au produit. c) Montage

• L’installation du produit doit être effectuée uniquement par un technicien spécialisé en électricité (par ex. électricien) connaissant parfaitement les prescriptions spéciques (p. ex. VDE, etc.) ! Toute manipulation inadéquate sur le réseau électrique risque de mettre en danger non seulement votre vie, mais aussi celle des autres ! Si vous ne disposez pas des connaissances techniques nécessaires pour le montage, ne le faites pas vous-même ; faites plutôt appel à un professionnel.

• Le montage et l'utilisation du thermostat doivent s'effectuer uniquement dans des logements fermés. Seul l’axe du bouton rotatif doit pointer vers l’extérieur. Le bouton rotatif fourni doit être installé sur l’axe (ou un autre bouton rotatif compatible).

• Il convient de respecter impérativement les distances de sécurité prescrites entre les pièces conductrices (contacts du thermostat ou connexions, etc.) et les parties du boîtier exposées (l’appareil dans lequel le thermostat est installé).

• L’appareil destiné à recevoir le thermostat doit être débranché de la tension secteur et de tous les autres câbles/ls. Débranchez la che de la prise de courant ! Si l’appareil ne dispose pas d’une che secteur, mais est relié directement au réseau électrique, coupez le disjoncteur automatique correspondant et le disjoncteur différentiel an que le cordon d’alimentation soit hors tension sur tous les pôles. Assurez-vous que personne ne le réenclenche sans autorisation (par exemple, en accrochant un panneau d’avertissement). Vériez l’absence de tension à l'aide d'un appareil de mesure approprié (par ex. un multimètre numérique).

• Les condenseurs de l’appareil destiné à recevoir le thermostat peuvent encore être sous tension après un certain temps bien qu’ils soient coupés et débranchés de la tension secteur. Dans le cas contraire, vous courez un danger de mort par électrocution !

• N’utilisez pas le thermostat dans des pièces et dans des conditions ambiantes inappropriées, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inammables ! Cela entraîne un risque d’explosion !

• La puissance connectée du thermostat ne doit pas dépasser les valeurs spéciées (voir « Caractéristiques techniques »).

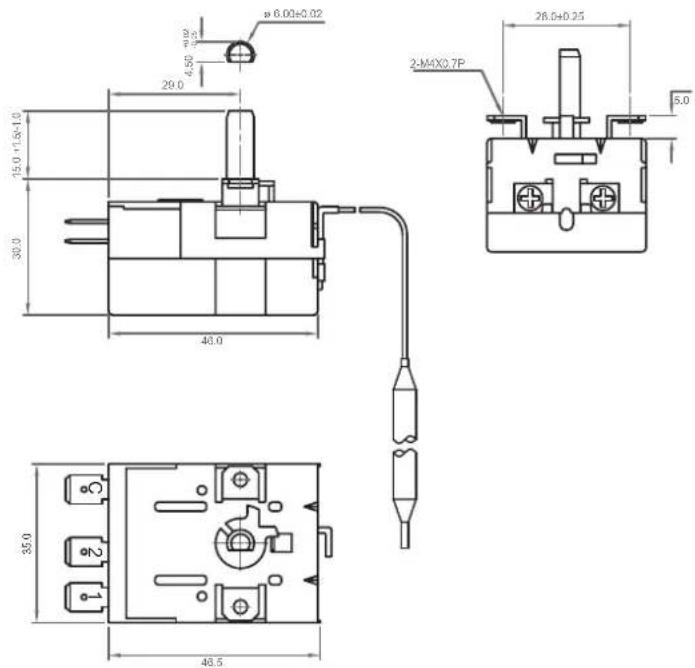

• Lors de l’installation du tube capillaire et de la sonde, il convient de s’assurer que ni l'un ni l'autre ne soient pliés, écrasés ou autrement endommagés. Le tube capillaire et la sonde ne peuvent et ne doivent pas être raccourcis ni coupés. Ne faites pas passer de vis ni tout autre objet au travers de la pointe de la sonde. Cela rendrait le thermostat inutilisable ! Éléments de fonctionnement ø 6.00±0.024.50 +0.02-0.05

28.0±0.2515.0 +1.5/-1.0 Mode d’emploi Thermostat intégré Nº de commande 1953951 - Thermostat intégré de 50 - 200 ºC Nº de commande 1953952 - Thermostat intégré de 0 - 90 ºC Nº de commande 1953953 - Thermostat intégré de 50 - 320 ºC Utilisation prévue Le produit est utilisé pour la régulation de la température (par ex. pour les appareils de chauffage). Il faut impérativement tenir compte des consignes de sécurité et de montage de l’appareil. L’utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l’utilisation en plein air est interdite. Évitez impérativement tout contact avec l’humidité, par ex. dans la salle de bains, etc. Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à des ns autres que celles décrites précédemment, vous risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l’électrocution. Lisez attentivement le mode d’emploi et conservez- le. Ne transmettez le produit à un tiers qu’accompagné de son mode d’emploi. Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d’entreprises et toutes les appellations de produits indiqués sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Contenu

• Thermostat • Mode d’emploi Mode d’emploi actualisé Téléchargez les modes d’emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet. Explication des symboles Le symbole de l’éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique. Le symbole du point d’exclamation dans un triangle attire l’attention sur les consignes importantes du mode d’emploi à respecter impérativement. Le symbole de la èche précède les conseils et remarques spéciques à l’utilisation. Consignes de sécurité Lisez attentivement le mode d’emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non- respect des consignes de sécurité et des instructions d’utilisation de ce mode d’emploi. En outre, la garantie est annulée dans de tels cas. a) Généralités

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l’abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l’humidité élevée, de l’eau, de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, - a été rangé dans des conditions inadéquates sur une longue durée, ou - a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible hauteur, sufsent pour endommager l’appareil.

• Dans les installations industrielles, il convient de respecter les consignes de prévention des accidents relatives aux installations et aux matériels électriques prescrites par les associations professionnelles.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l’appareil.

• Toute opération d’entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d’emploi n’a pas su répondre, veuillez vous adresser à notre service technique ou à un expert.Montage et branchements Respectez les consignes de sécurité ! Le thermostat est doté de 3 connexions pour les cosses de câbles ; tenez compte ici de l’inscription en bas du thermostat. 1 : HT(Heizen) 2 : CL(Kühlen) C : CM 1 C 1 : HT(Heizen) C : CM Schaltkreise

2 : CL(Kühlen) C : CM

1 C Circuits 1 : HT (chauffage) 2 : CL (refroidissement) C : CM 1 : HT (chauffage) C : CM 2 : CL (refroidissement) C : CM Mode de fonctionnement Le liquide, qui se dilate lorsqu'il est réchauffé, se trouve dans le long tube capillaire (et la pointe de la sonde) qui est relié directement au thermostat. À l'extrémité du petit tube capillaire, une capsule dite anéroïde, sous pression mécanique exercée par l’axe de réglage, est installée dans le thermostat. Un chauffage activé par le contact de commutation augmente p. ex. la température ; le liquide dans la sonde montée à cet effet se réchauffe et se dilate. À une certaine température, l’actionneur sur la capsule sous pression interrompt le circuit électrique. La température baisse alors à nouveau et le liquide dans le tube capillaire se rétracte. À une certaine température, le circuit électrique se referme et le processus se répète. Réglage du thermostat La température à laquelle le thermostat coupe le circuit électrique est réglable avec l’axe de réglage. Puisqu’il ne s’agit pas d'une commande électronique, il n'est pas possible de régler une température exacte avec ce thermostat. Le contact de commutation permet une régulation dans les deux sens de refroidissement et de chauffage, en fonction du thermostat et des contacts de thermostat utilisés pour le raccordement (C + 2 ou C + 1). Entretien et nettoyage

• Débranchez toujours le produit avant de le nettoyer.

• N’utilisez en aucun cas des produits de nettoyage abrasifs, de l’alcool ou d’autres produits chimiques pour le nettoyage : cela risquerait d’endommager le boîtier, voire de provoquer des dysfonctionnements.

• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux. Élimination des déchets Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement. Caractéristiques techniques Capacité de charge de contact ............................. 250 V/CA, 50/60 Hz, 20 A Matériau du tube capillaire et du capteur ............. acier inoxydable Longueur du tube capillaire .................................. env. 1 m Rayon de courbure du tube capillaire ................... 5 mm min. Nº de commande 1953951 1953952 1953953 Plage de réglage +50 à +200 °C 0 à +90 °C +50 à +320 °C Précision ± 8 °C ± 3 °C ± 11 °C Hystérèse de com- mutation 6 °C ± 3 3 °C ± 1 7 °C ± 4 Température de la sonde 220 °C max. 108 °C max. 340 °C max. Température du boîtier de thermostat 120 °C max. 120 °C max. 120 °C max. Dimensions (L x H x P) 46 x 35 x 45 mm 46 x 35 x 45 mm 46 x 35 x 45 mm Poids 93 g 95 g 93 g Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris ceux de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.Copyright 2019 by Conrad Electronic SE. *1953951_52_53_V2_0619_02_hk_m_frb) Aangesloten apparaten

2 : CL(Kühlen) C : CM
