Caractéristiques Techniques	Détails
Type de thermostat	Thermostat électronique programmable
Plage de température	5°C à 30°C
Alimentation	230 V AC
Précision de mesure	± 0,5°C
Affichage	Écran LCD rétroéclairé
Programmes	Programmation hebdomadaire
Installation	Montage mural
Utilisation	Contrôle de la température ambiante pour le chauffage ou la climatisation
Maintenance	Vérification régulière des connexions électriques
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Informations Générales	Compatible avec la plupart des systèmes de chauffage et de climatisation

FOIRE AUX QUESTIONS - BT-2226737 BASETECH

Comment réinitialiser le thermostat BASETECH BT-2226737 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que l'écran clignote.

Le thermostat ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer les piles si votre modèle en utilise.

Comment régler la température sur le thermostat ?

Utilisez les boutons '+' et '-' sur l'écran pour augmenter ou diminuer la température souhaitée. Assurez-vous de confirmer le réglage en appuyant sur le bouton 'OK'.

Le thermostat affiche une erreur, que signifie cela ?

Un code d'erreur peut indiquer un problème de capteur ou de connexion. Consultez le manuel pour le code spécifique et suivez les instructions pour résoudre le problème.

Pourquoi mon thermostat ne communique-t-il pas avec mon système de chauffage ?

Vérifiez que le thermostat est correctement configuré pour votre type de système de chauffage. Assurez-vous également que toutes les connexions sont sécurisées et que le système est en marche.

Comment changer les piles du thermostat ?

Retirez le couvercle à l'arrière du thermostat et remplacez les anciennes piles par des piles neuves du même type. Assurez-vous de respecter la polarité lors de l'insertion.

Puis-je utiliser le thermostat BASETECH BT-2226737 avec un système de climatisation ?

Oui, le thermostat est compatible avec de nombreux systèmes de climatisation. Assurez-vous de suivre les instructions d'installation spécifiques à votre système.

Comment passer du mode chauffage au mode climatisation ?

Accédez au menu principal du thermostat et sélectionnez l'option 'Mode'. Choisissez ensuite 'Climatisation' pour passer en mode frais.

Quels types de températures peut régler le thermostat ?

Le thermostat BASETECH BT-2226737 peut régler des températures entre 5 °C et 30 °C.

Comment activer la fonction de programmation horaire ?

Accédez au menu de programmation de votre thermostat et suivez les instructions à l'écran pour définir les horaires de chauffage et de climatisation selon vos préférences.

Où puis-je trouver le manuel d'utilisation du thermostat ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de BASETECH.

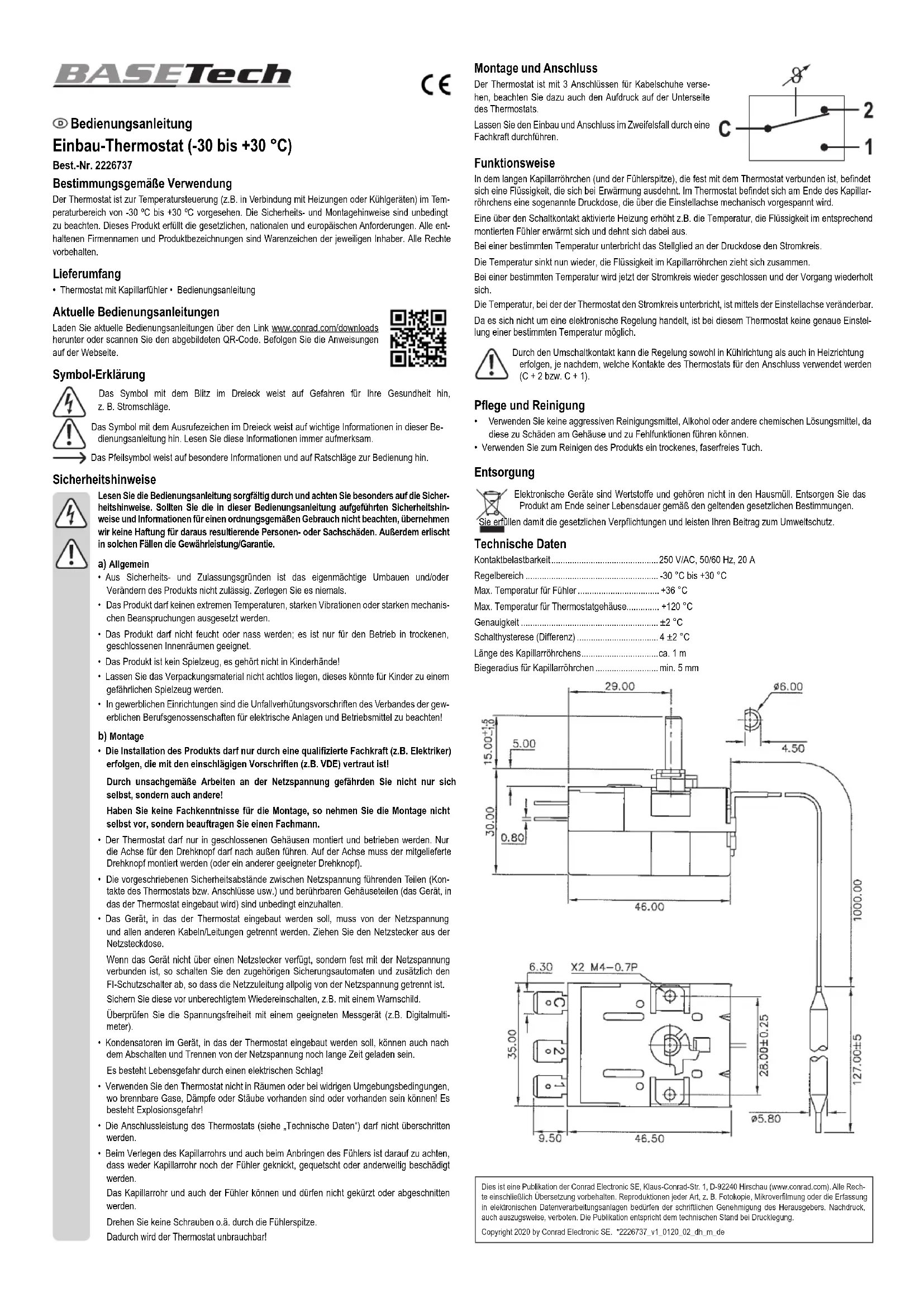

MODE D'EMPLOI BT-2226737 BASETECH

• When routing the capillary tube and also when attaching the sensor, make sure that neither the capillary tube nor the sensor is kinked, pinched or otherwise damaged. Do not shorten or cut off the capillary tube or the sensor. Do not screw any screws or anything similar through the sensor tip. Doing so renders the thermostat unusable! This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in- cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.Copyright 2020 by Conrad Electronic SE. *2226737_v1_0120_02_dh_m_enMontage et raccordement Le thermostat est doté de 3 connexions pour les cosses de câbles ; tenez compte ici de l’inscription au bas du thermostat. En cas de doute, conez le montage et le raccordement à un spécialiste. Fonctionnement Dans le long tube capillaire (et la pointe de la sonde), qui est relié de manière xe au thermostat, se trouve un liquide qui se dilate lorsqu’il est chauffé. À l’extrémité du tube capillaire dans le thermostat se trouve une sorte de capsule anéroïde qui se détend mécaniquement via l’axe de réglage. Un radiateur activé à l’aide du contact de commutation augmente par exemple la température, puis le liquide dans la sonde installée est chauffé et se dilate ensuite. À une certaine température, l’actionneur de la capsule anéroïde coupe le circuit électrique. La température baisse alors et le liquide dans le tube capillaire se rétracte. À une certaine température, le circuit électrique est de nouveau fermé et le processus se répète. La température à laquelle le thermostat coupe le circuit électrique est réglable avec l’axe de réglage. Étant donné qu’il ne s’agit pas d’une régulation de type électronique, ce thermostat ne permet pas le réglage exact d’une température précise. Le contact à deux directions permet une régulation autant pour la réfrigération que pour le chauffage, selon les contacts du thermostat utilisés lors du raccordement (C + 2 ou C + 1). Entretien et nettoyage

• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à frictionner ou autre produit chimique : ceux-ci risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.

• Nettoyez le produit avec un chiffon sec et sans bres. Recyclage Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l’environnement. Caractéristiques techniques Capacité de charge des contacts .......................... 250 V/CA, 50/60 Hz, 20 A Plage de réglage ................................................... - 30 °C à + 30 °C Température max. pour la sonde ........................... +36 °C Température max. pour le boîtier du thermostat .... +120 °C Précision ................................................................ ±2 °C Hystérèse de commutation (différentiel) ................ 4 ±2 °C Longueur du tube capillaire ................................... env. 1 m Rayon de courbure du tube capillaire .................... 5 mm min. Mode d’emploi Thermostat à encastrer (- 30 à + 30 °C) N° de commande 2226737 Utilisation conforme Le thermostat sert à la régulation de température (par ex. en combinaison avec des radiateurs ou des appa- reils de réfrigération) dans la gamme de température de - 30 ºC à + 30 ºC. Il faut impérativement tenir compte des consignes de sécurité et de montage de l’appareil. Cet appareil satisfait aux prescriptions légales na- tionales et européennes. Tous les noms d’entreprises et les appellations d’appareils gurant dans ce mode d’emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Contenu de la livraison

• Thermostat avec sonde capillaire • Manuel d’utilisation Mode d’emploi actualisé Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions gurant sur le site Web. Explication des symboles Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé, par ex. en raison d’une décharge électrique. Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations impor- tantes présentes dans ce mode d’emploi. Veuillez lire ces informations attentivement. Le symbole de la èche indique des informations spéciques et des conseils spéciaux pour le fonctionnement. Consignes de sécurité Lisez attentivement le mode d’emploi et respectez en particulier les consignes de sécu- rité. Si vous ne respectez pas les consignes de sécurité et les informations relatives à la manipulation correcte contenues dans ce manuel, nous déclinons toute responsabilité en cas de dommages corporels ou matériels. De tels cas entraînent l’annulation de la garantie. a) Généralités

• Pour des raisons de sécurité et d’homologation, il est interdit de modier la construction ou de transformer l’appareil soi-même. Ne le démontez jamais.

• L’appareil ne doit pas être exposé à des températures extrêmes, aux rayons du soleil, à de fortes vibrations ou à l’humidité.

• Ce produit ne doit pas prendre l’eau ou l’humidité ; il n’est adapté que pour un fonctionnement dans des locaux intérieurs fermés et secs.

• Ce produit n’est pas un jouet. Gardez-le hors de la portée des enfants.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet dangereux pour les enfants.

• Dans les installations industrielles, il convient d’observer les prescriptions de prévention des accidents de la fédération des syndicats professionnels pour les installations et matériels électriques ! b) Montage

• L’installation de l’appareil ne doit être effectuée que par un technicien spécialisé (par ex. électricien) connaissant parfaitement les prescriptions spéciques (par ex. VDE) ! Toute intervention non conforme au niveau de l’alimentation du secteur représente un danger non seulement pour vous-même, mais également pour autrui ! N’effectuez pas le montage vous-même si vous n’avez pas les connaissances spéci- ques pour le montage, mais adressez-vous à un spécialiste.

• Le thermostat doit uniquement être installé et exploité dans des boîtiers fermés. Seul l’axe du bouton rotatif doit pointer vers l’extérieur. Le bouton rotatif fourni doit être monté sur l’axe (ou sur un autre bouton rotatif approprié).

• Il faut impérativement respecter les distances de sécurité prescrites entre les pièces conduc- trices (contacts du thermostat ou connexions, etc.) et les parties du boîtier exposées (l’appa- reil dans lequel le thermostat est installé).

• L’appareil dans lequel le thermostat doit être installé doit être mis hors tension et débranché de tous les autres câbles/lignes. Retirez la che de la prise de courant. Si l’appareil ne dispose pas de bloc d’alimentation mais qu’il est relié au réseau de manière xe, coupez le coupe-circuit automatique correspondant ainsi que le disjoncteur différentiel, de sorte que le cordon d’alimentation soit complètement coupé de la tension de réseau. Assurez-vous que la tension ne puisse être rétablie de manière intempestive ; placez p. ex. un message d’avertissement sur le disjoncteur. Vériez l’absence de tension avec un instrument de mesure approprié (par ex. un multimètre numérique).

• Les condensateurs dans l’appareil dans lequel le thermostat doit être installé, peuvent rester chargés pendant une longue période même après la coupure et la déconnexion de la tension du réseau. Il y a alors danger de mort par électrocution !

• N’utilisez pas le thermostat dans des pièces et dans des conditions ambiantes inappropriées, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inam- mables ! Vous courez alors un risque d’explosion !

• La puissance connectée du thermostat ne doit pas dépasser les valeurs spéciées (voir « Caractéristiques techniques »).
