Caractéristiques techniques	Broyeur HITACHI G12SE2P9, puissance 1200 W, vitesse à vide 10 000 tr/min, diamètre de disque 125 mm.
Utilisation	Idéal pour les travaux de meulage, de découpe et de ponçage sur divers matériaux.
Maintenance et réparation	Vérifier régulièrement l'état des balais, nettoyer les filtres et lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière. Ne pas utiliser dans des environnements humides.
Informations générales	Poids : 2,3 kg, garantie de 2 ans, conforme aux normes CE.

FOIRE AUX QUESTIONS - G12SE2P9 HITACHI

Comment puis-je changer la lame du broyeur HITACHI G12SE2P9 ?

Pour changer la lame, débranchez l'appareil, retirez le couvercle de protection, puis utilisez une clé pour dévisser la vis de la lame. Remplacez la lame et resserrez la vis avant de remettre le couvercle.

Que faire si le broyeur ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est bien enclenché et que le moteur n'est pas en surchauffe.

Comment nettoyer le broyeur HITACHI G12SE2P9 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et un pinceau doux pour enlever les résidus à l'intérieur. Ne plongez pas l'appareil dans l'eau.

Quel type de matériau puis-je broyer avec le HITACHI G12SE2P9 ?

Ce broyeur est conçu pour traiter des matériaux tels que le bois, les branches et les déchets de jardin. Évitez de broyer des matériaux durs comme le métal ou les pierres.

Comment puis-je résoudre un bourrage dans le broyeur ?

Débranchez l'appareil, puis retirez le couvercle de protection. Retirez délicatement le matériau qui cause le bourrage. Ne forcez pas le moteur pour éviter d'endommager l'appareil.

Quelle est la garantie pour le broyeur HITACHI G12SE2P9 ?

Le broyeur HITACHI G12SE2P9 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation de garantie.

Où puis-je trouver des pièces de rechange pour le HITACHI G12SE2P9 ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés HITACHI ou directement sur le site web de HITACHI dans la section des pièces détachées.

Quelle est la puissance du moteur du broyeur HITACHI G12SE2P9 ?

Le broyeur HITACHI G12SE2P9 est équipé d'un moteur d'une puissance de 1 200 W, ce qui lui permet de traiter efficacement différents types de matériaux.

MODE D'EMPLOI G12SE2P9 HITACHI

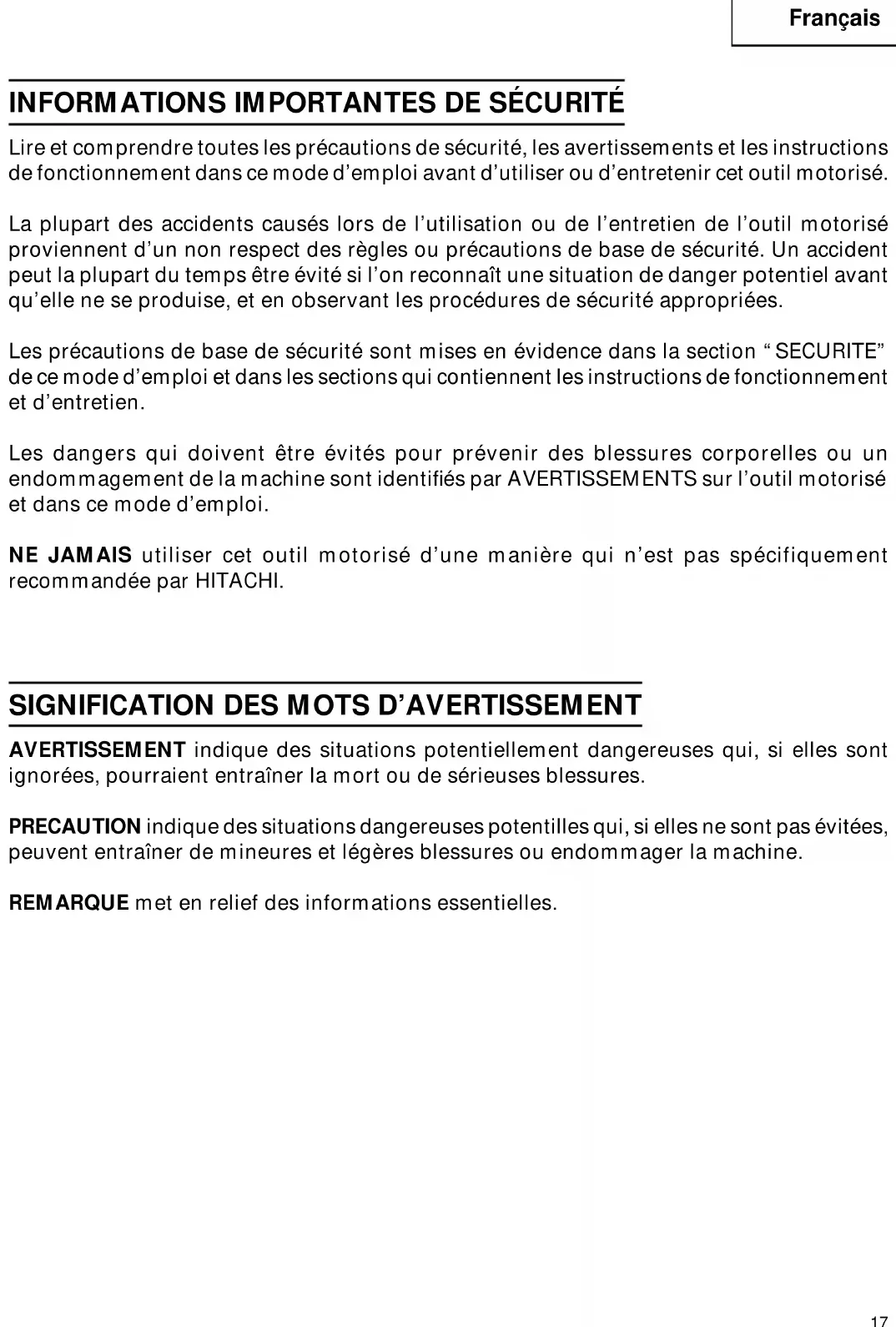

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles.18 Français SECURITE

REGLES GENERALE DE SECURITE

AVERTISSEMENT: Lire et coxmprendre toutes les instructions.

Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.

(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents. (2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu’en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d’enflammer la poussière ou les vapeurs. (3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l’utilisation de l’outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

(1) Les outils à double isolation sont équipés d’une fiche polarisée (une lame est plus large que l’autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d’aucune façon. La double isolation élimine le besoin d’un cordon d’alimentation à trois fils et d’un système d’alimentation avec mises à la terre. (2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d’électrocution si son corps est mis à la terre. (3) Ne pas exposer les outils motorisés à la pluie ou à l’humidité. De l’eau pénétrant à l’intérieur de l’outil motorisé augmente le risque d’électrocution. (4) Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l’écart de la chaleur, de l’huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d’électrocution. (5) Lors de l’utilisation d’un outil motorisé, utiliser un cordon de rallonge extérieur marqué “W-A” ou “W”. Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d’électrocution.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l’on fait et utiliser son sens commun lors de l’utilisation d’un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation de l’outil motorisé peut entraîner de sérieuses blessures personnelles.19 Français (2) S’habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles. (3) Eviter tout démarrage accidentel. S’assurer que le l’interrupteur d’alimentation est sur la position d’arrêt avant de brancher la machine. Transporter l’appareil avec les doigts sur l’interrupteur d’alimentation ou brancher un outil avec l’interrupteur sur la position marche invite aux accidents. (4) Retirer les clefs d’ajustement ou les commutateurs avant de mettre l’outil sous tension. Une clef qui est laissée attachée à une partie tournante de l’outil peut provoquer une blessure personnelle. (5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l’outil dans des situations inattendues. (6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Un masque à poussière, des chaussures de sécurité antidérapantes, un chapeau dur et des bouchons d’oreille doivent être utilisés dans les conditions appropriées.

4. Utilisation de l’outil et entretien

(1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l’outil. (2) Ne pas forcer sur l’outil. Utiliser l’outil correct pour l’application souhaitée. L’outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu. (3) Ne pas utiliser un outil s’il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé. (4) Déconnecter la fiche de la source d’alimentation avant de réaliser tout ajustement, changement d’accessoires ou pour ranger l’outil. De telles mesures de sécurité réduisent le risque que l’outil ne démarre accidentellement. (5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées. (6) Conserver les outils avec soin. Garder les outils de coupe aiguisés et propres. Des outils bien entretenus, avec des lames coupantes aiguisées risquent moins de se gripper et sont plus faciles à contrôler. (7) Vérifier les défauts d’alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l’outil par un centre de service HITACHI autorisé avant de l’utiliser. Beaucoup d’accidents sont causés par des outils mal entretenus. (8) Utiliser uniquement les accessoires recommandés par le fabricant pour le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil.

(1) La réparation de l’outil ne doit être réalisée que par un centre de service HITACHI autorisé. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.20 Français (2) Lors de la réparation d’un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d’entretien de ce mode d’emploi. L’utilisation de pièces non autorisées ou un non respect des instructions d’entretien peut créer un risque d’électrocution ou de blessures.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Se servir systématiquement d’un capot couvre-meule approprié. En effet, le capot

couvre-meule met l’opérateur à l’abri d’éventuelles projections de fragments de meule cassés.

2. Les accessoires doivent être utilisés à une cadence équivalent au moins à la vitesse de

rotation de la meule telle qu’elle est indiquée sur l’étiquette de mise en garde de l’outil. En effet, les meules et les autres accessoires qui sont utilisés à une cadence supérieure à la vitesse nominale risquent d’être projetés aux alentours et de blesser quelqu’un.

3. Tenir les outils par les surfaces de grippage lors de la réalisation d’opération où l’outil

de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.

4. TOUJOURS porter des bouchons d’oreille lors de l’utilisation de l’outil pendant de

longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.

5. Utiliser seulement une meule à dépression centrale ayant un régime nominal

SUPERIEUR à 13 300t/mn pour G12SE2 et à 12 000t/mn pour G13SE2. L’utilisation d’une meule à dépression centrale ayant un régime nominal INFERIEUR à 13 300 t/mn et/ou d’une meule de la mauvaise taille (voir les SPECIFICATIONS, page 24) risque de provoquer une rupture de la meule et de projeter des fragments de meule, ce qui pourrait entraîner la mort ou des blessures graves.

6. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

7. NE JAMAIS utiliser l’outil sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.21 Français

8. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

9. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées.

NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

10. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

11. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

12. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est

fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

13. Les lames et les accessoires doivent être fermement montés sur l’outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

14. Garder propres les évents d’air du moteur

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

15. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

16. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

17. NE JAMAIS laisser fonctionner l’outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

18. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

19. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

20. NE JAMAIS utiliser de meule à dépression centrale fendue, déformée ou usée (voir la

section ENTRETIEN ET INSPECTION, page 30).22 Français

21. NE JAMAIS utiliser la meuleuse dans des endroits où les étincelles générées par la

meuleuse peuvent causer une explosion. Par exemple, en présence de matériaux inflammables ou de gaz.

22. NE JAMAIS appuyer sur la bouton-poussoir pendant que l’arbre est en train de tourner.

23. TOUJOURS porter des lunettes des protections conformes aux exigences des dernières

révisions du standard ANSI Z87.1.

24. TOUJOURS porter un masque ou un respirateur pour se protéger de la poussière et

des particules dangereuses générées pendant l’opération de meulage.

25. TOUJOURS tenir fermement la poignée principale et la poignée latérale lors de

l’utilisation de la meuleuse.

26. TOUJOURS réaliser un essai de fonctionnement avant de commencer le meulage. (Voir

Essai de la meuleuse avant l’utilisation, la page 26).

27. TOUJOURS suivre les instructions contenues dans ce mode d’emploi lors du

remplacement de la meule à dépression centrale.

28. TOUJOURS vérifier s’il y a des objets encastrés, par exemple des fils électriques.

Le fait de toucher avec l’outil un fil ou un câble électrique sous tension encastré dans le mur risque de provoquer une décharge électrique. Vérifier s’il y des objets encastrés, par exemple un câble électrique, dans le mur, le plancher ou le planfond avant d’y commencer le travail.

29. Définitions pour les symboles utilisés sur cet outil

V ............................volts Hz ..........................hertz A............................ampères no .........................vitesse sans charge W...........................watt ...........................Construction de classe II ---/min ...................tours par minute23 Français DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions: 䡬 Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées. 䡬 Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

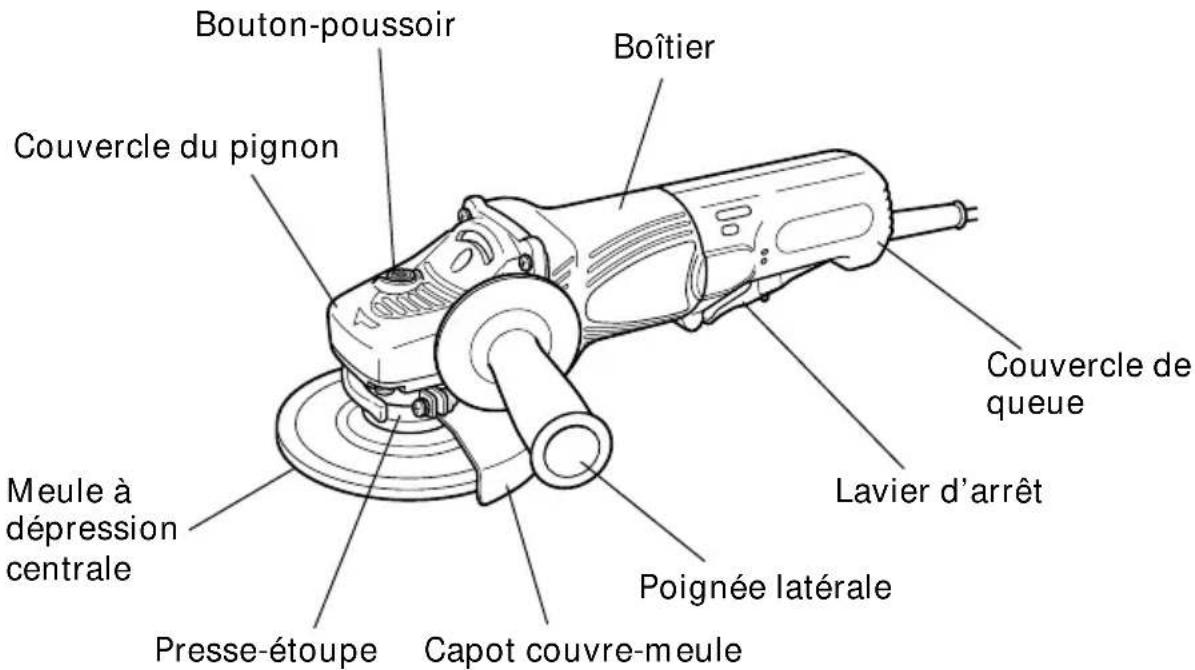

Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

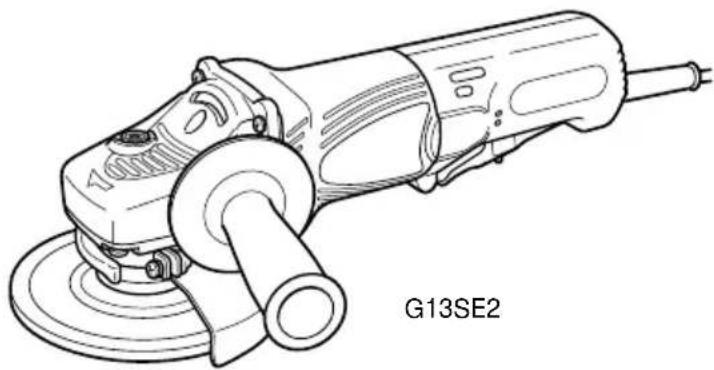

Fig.1 SPECIFICATIONS Modéle G12SE2 G13SE2 Moteur Moteur série monophasé à collecteur Source d’alimentation Monophasé 120 V CA 60 Hz, 120VCC Courant 9,5 A Vitesse sans charge 11000/min. Taille de la meule: Diamètre extérieur 4-1/2" (115 mm) 5" (125 mm) Diamètre du trou central 7/8" (22 mm) 7/8" (22 mm) Poids 4,2 lbs (1,9 kg) Presse-étoupe Lavier d’arrêt Boîtier Poignée latérale Couvercle de queue Capot couvre-meule Meule à dépression centrale Bouton-poussoir Couvercle du pignon25 Français

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATIONS 䡬 Retrait des ébarbures de moulage et finition de divers type de matériaux en métal, bronze et aluminium ainsi que des moulages. 䡬 Meulage des sections soudées ou des sections coupées à l’acétylène. 䡬 Meulage des résines synthétiques, des ardoises, des briques, du marbre. 䡬 Coupage du béton synthétique, des pierres, des briques et des matériaux similaires

AVERTISSEMENT: Pour éviter tout risque de blessures graves, NE JAMAIS

utiliser cette meuleuse avec des meules-boisseaux et/ou des lames de scie.

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérifier l’environnement de travail.

S’assurer des points suivants avant d’utiliser l’outil : 䡬 Il n’y a pas de gaz, de liquides ni d’objets inflammables sur le site de travail.26 Français 䡬 Le meulage de feuilles de métal fines peut engendrer un son très aigu. Pour éviter les bruits de ce genre, placer un tapis de caoutchouc sous la pièce. 䡬 Eloigner de la pièce tous les enfants et le personnel non autorisé.

6. Montage du capot couvre-meule

S’assurer de monter le capot couvre-meule avec un angle qui protège le corps de l’opérateur de blessures causées par une pièce de métal cassée. [Fixation et adjustement du couvre-meule] (Fig.2) 䡬 Installez l’assemblage de la meule sur le presseétoupe. 䡬 Serrez la vis M5 pour immobiliser le couvre-meule pendant que le levier est dans la position fermée. 䡬 Ajustez le couvre-meule pendant que le levier est relaché. (Desserrez la vis M5 et réajustez si le couvre-meule ne tourne pas réguliérement.) 䡬 Si la machine doit être utilisée après l’ajustement, n’oubliez pas de régler d’abord le levier en position fermée. 䡬 Lubrifiez la partie coulissante de la pièce de réglage (B) et le levier si vous avez du mal à le bouger.

AVERTISSEMENT: Si le capot couvre-meule n’est pas correctement fixé, cela

risque de provoquer une rupture de la meule et d’entraîner la mort ou des blessures graves.

7. Avant le montage, inspecter attentivement la meule à dépression centrale pour

voir si elle a des fissures, fentes ou autres anomalies. S’assurer qu’elle est solidement fixée et qu’elle est montée correctement. Pour l’assemblage et le désassemblage de la meule à dépression centrale, voir page 28.

8. Essayer la meuleuse avant de l’utiliser.

Avant de commencer le travail de meulage, essayer la meuleuse en éloignant d’abord toutes les autres personnes de la pièce. S’assurer que le capot couvre-meule est en place et que l’on porte des lunettes de protection. Mettre la meuleuse en marche et s’assurer que la meule tourne en douceur et ne présente pas d’anomalie. La durée de l’essai de fonctionnement est comme suit: Quand la meule à dépression centrale a été remplacée ............. 3 minutes ou plus Avant de commencer le travail quotidien..................................... 1 minute ou plus

9. Utiliser seulement des meules à dépression centrale à valeur correcte.

Utiliser exclusivement des meules à dépression centrale ayant un régime nominal de 13 300t/mn ou plus pour G12SE2 et de 12 000t/mn ou plus pour G13SE2. Fig. 2 Pièce de fixation (B) Vis M5 Levier27 Français L’utilisation d’une meule à dépression centrale de valeur inférieure peut conduire à une désintégration de la meule pendant son fonctionnement et causer de sérieuses blessures corporelles.

10. Vérifier la bouton-poussoir

S’assurer que la bouton-poussoir n’est pas engagée appuyant dessus deux ou trois fois avant de mettre la meuleuse en marche. (Fig. 5)

UTILISATION DE LA MEULEUSE

1. Maintenir la meuleuse fermement par sa poignée principale et sa poignée

secondaire (Fig.1). La meuleuse produit une contre-force qui doit être maîtrisée en la maintenant fermement.

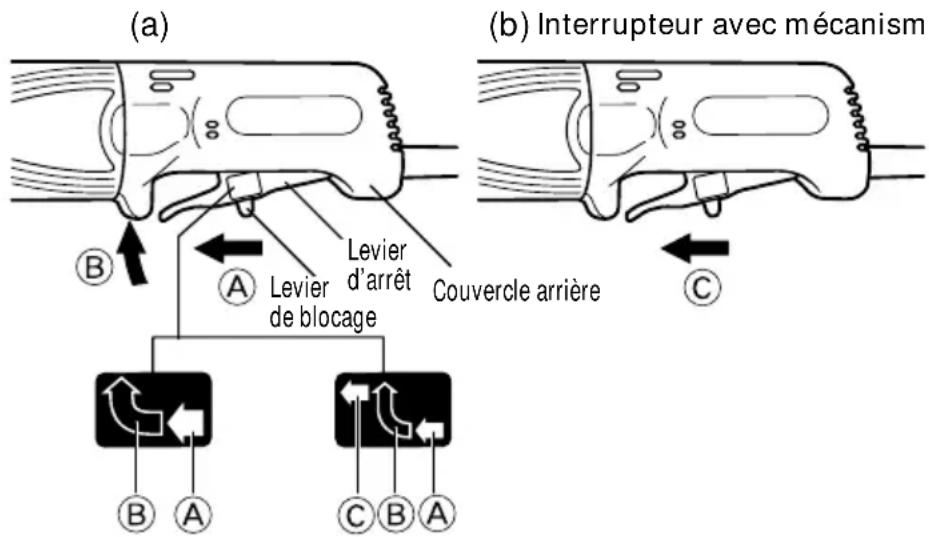

2. Fonctionnement de l’interrupteur.

Interrupteur sur ON: Pour mettre l’outil en marche, pousser le levier de blocage dans la direction de A et appuyer sur le levier d’arrêt dans la direction de B comme indiqué sur la Fig.3-a. Ensuite, poussez le levier de blocage dans la direction de C comme indiqué sur la Fig.3-b tout en appuyant sur la levier d’arrêt pour verrouiller et permettre un fonctionnement continu. Interrupteur sur OFF: Pour annuler le mode de blocage, appuyer sur le levier d’arrêt dans la direction de B comme indiqué sur la Fig.3-a et relâcher le levier d’arrêt pour arrêter l’outil.

3. Utiliser une légère pression de meulage.

Il n’y a pas besoin d’appuyer fortement sur la meuleuse pendant le meulage. Normalement le propre poids de la meuleuse est suffisant pour permettre le léger contact requis avec la surface à travailler.

AVERTISSEMENT: Ne pas presser avec force la meuleuse sur la surface à rectifier.

Une forte pression peut casser la meule et causer de sérieuses blessures. Cela peut aussi endommager la surface en train d’être rectifiée et le moteur de la meuleuse. Fig. 3 (b) (a) Couvercle arrière Interrupteur avec mécanisme de blocage Levier de blocage Levier d’arrêt28 Français

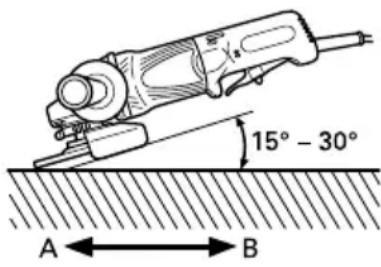

4. Utiliser un angle de meulage correct.

Meuler seulement avec le rebord de la meule en soulevant la meuleuse de 15° à 30°, comme montré sur la Fig. 4. PRECAUTION: 䢇 Ne pas utiliser la surface entière de la meule à dépression centrale. Utiliser seulement le rebord de la meule à dépression centrale.

5. Déplacer la meuleuse dans la direction

correcte. Lors de l’utilisation d’une nouvelle meule à dépression centrale dans la direction A (Fig. 4), le rebord de la meule risque de couper la pièce à usiner. Dans ce cas meuler dans la direction B (Fig. 4). Une fois que la meule est usée, la pièce à usiner peut être meulée dans les deux directions. REMARQUE: La meule fournie (meule en résine) est classée comme grain de classe A avec une taille de grain de #36. Elle est plus adaptée aux lourds travaux de meulage sur du métal et d’autres types de matériaux.

6. Opération d’ajustement pour la finition souhaitée

Pour une finition fine, diminuer la pression en soulevant légèrement la meuleuse. Meuler doucement et à la vitesse appropriée. PRECAUTION: 䢇 La meule à dépression centrale en rotation crée une turbulence d’air. 䢇 Ne pas poser la meuleuse dans des endroits poussiéreux ou sales avant qu’elle ne soit complètement arrêtée. Fig. 429 Français ASSEMBLAGE ET DESASSEMBLAGE DE LA MEULE A DEPRESSION CENTRALE

AVERTISSEMENT: Ne jamais essayer d’assembler ou de désassembler la meule

à dépression centrale si l’interrupteur d’alimentation n’est pas sur la position “OFF” et que le cordon électrique n’est pas débranché de la prise secteur.

(1) Mettre la meuleuse à l’envers de façon que l’arbre soit dirigé vers le haut. (2) Aligner les aplats en couronne de la rondelle de meule sur l’encoche de l’arbre, puis les fixer. (3) Positionner la protubérance de la meule à dépression centrale sur la rondelle de meule. (4) Visser l’écrou de meule sur l’arbre. (5) Tout en poussant sur la bouton-poussoir avec une main, verrouiller l’arbre en tournant doucement la meule à dépression centrale avec l’autre main. Serrer l’écrou de meule en utilisant la clef fournie comme montré sur la Fig. 5. PRECAUTION: 䢇 Serrer l’écrou de meule fermement et s’assurer que la meule à dépression centrale n’oscille pas.

Pour retirer la meule à dépression centrale, il suffit de suivre la procédure ci-dessus dans l’ordre inverse. Fig. 5 Clef Ecrou de meule Meule à dépression centrale Rondelle de la meule Couvre- meule Bouton- poussoir Arbre (G12SE2) (G13SE2)30 Français

ENTRETIEN ET INSPECTION

AVERTISSEMENT: 䢇 S’assurer de mettre l’interrupteur d’alimentation sur la

position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la meuleuse. 䢇 L’utilisation d’une meule fissurée, déformée ou endommagée risque de provoquer une rupture de la meule et d’entraîner la mort ou des blessures graves.

1. Remplacement de la meule à dépression centrale

Remplacer la meule à dépression centrale quand elle est usée sur environ 2-3/8" (60 mm) du diamètre extérieur. Vérifier qu’il n’y a pas de fissure ni aucun dommage à la meule à dépression centrale. S’il y avait une fissure ou une modification de la meule, la remplacer immédiatement.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s’assurer qu’elles sont serrées à fond. Si l’une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT: Utiliser la meuleuse avec des vis desserrées est extrêmement

3. Vérifier qu’il n’y a aucun dommage au capot couvre-meule, au cordon, au

boîtier, etc. De plus, vérifier qu’il n’y a pas d’anomalie dans l’activation de l’interrupteur.

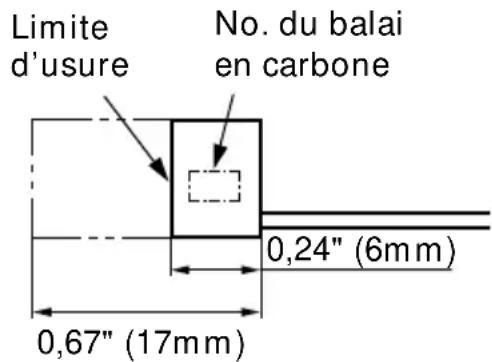

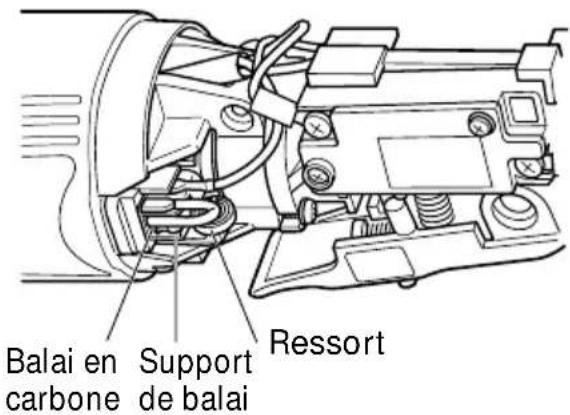

4. Contrôle des balais en carbone (Fig. 6)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Quand ils sont usés ou près de la ”limite d'usure“, il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d'un balai en carbone à arrêt automatique, il s'arrêtera automatiquement. Remplacez alor les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissent librement dans les supports. PRECAUTION: 䢇 Utiliser la meuleuse avec un balai en carbone qui est usé au-delà de la limite d’usure endommagera le moteur. Fig. 6 Limite d’usure 0,67" (17mm) No. du balai en carbone 0,24" (6mm) No. du balai en carbone Balai carbone ordinaire 88 Balai carbone à arrêt automatique

Français REMARQUE: Utiliser le balai en carbone HITACHI No. 76 ou 88 indiqué sur la figure 6. 䡬 Remplacement d’un balai en carbone (Fig.7): <Démontage> (1) Desserrer la vis taraudeuse D4 qui retient le couvercle arrière pour l’enlever. (2) Utiliser la clé auxiliaire à six pans ou un petit tournevis pour soulever le bord du ressort qui retient le balai en carbone. Retirer le bord du ressort vers l’extérieur du support du balai. (3) Enlever le bord du flexible du balai et en carbone de la section du support de balai et retirer le balai en carbone de som support. <Montage> (1) Insérer l’extémité du flexible du balai en carbone dans la section finale du support du balai. (2) Insérer la balai en carbone dans son support. (3) Utiliser la clé auxiliaire à six pans ou un petit tournevis pour remettre le bord duressort contre la tête du balai en carbone. (4) Fermer le couvercle arrière et serrer la vis taraubeuse D4.

5. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

6. Liste des pièces de rechange

ATTENTION : Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS : Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. Fig. 7 Balai en carbone Ressort Support de balai32 Français ACCESSOIRES

AVERTISSEMENT: Ne jamais utiliser de pièces d’accessoires autres que ceux

mentionnés ci-dessous. L’utilisation de tout autre accessoire que ceux mentionnés ci-dessous ou de tout équipement non conçu pour cet outil, tel qu’une meule-boisseau, une meule en cuvette ou une lame de scie est dangereuse et peut provoquer des blessures ou des dommages du matériel. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD 䡬 Meule à dépression centrale ............................................................................................. 1 4-1/2" (105 mm) dia. extérieur × 1/4" (6 mm) épaisseur × 7/8" (22 mm) trou central (No. de code 701045)...........G12SE2 5” (125mm) dia. extérieur × 1/4” (6 mm) épaisseur × 7/8” (22 mm) trou central (Code No. 701050) ...............G13SE2 䡬 Clef (No. de code 938332Z)................................................................................................ 1 䡬 Poignée latérale (No. de code 956633) ............................................................................. 1 REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.Español
