| Type de produit | Objectif zoom téléphoto macro |
| Marque | Sony |
| Modèle | FE 70-200mm f/4 G Macro OSS II |
| Monture | Monture E (Sony α) |
| Longueur focale | 70-200 mm |
| Ouverture maximale | f/4 |
| Ouverture minimale | f/22 |
| Construction optique | 19 éléments en 13 groupes |
| Angle de champ | 34°-12° (format 35 mm) |
| Mise au point minimale | 0,26 m (grand-angle) / 0,42 m (télé) |
| Grossissement maximal | 0,5x |
| Diamètre du filtre | 72 mm |
| Dimensions (Diam. × Long.) | 82,2 × 149,0 mm |
| Poids (sans collier de trépied) | 794 g |
| Stabilisation d'image | Optical SteadyShot (OSS) avec modes 1, 2, 3 |
| Autofocus | AF/MF avec bouton de maintien de mise au point |
| Limiteur de plage AF | FULL, ∞-3m, MACRO |
| Pare-soleil fourni | Oui, baïonnette |
| Collier de trépied | Amovible avec repères à 90° |
| Compatibilité téléconvertisseur | SEL1.4TC et SEL2.0TC (vendus séparément) |
| Résistance aux intempéries | Conçu pour résister à la poussière et aux éclaboussures |
| Utilisation recommandée | Photographie sportive, reportage, portrait, macro |
FOIRE AUX QUESTIONS - FE 70-200mm f/4 G Macro OSS II SONY
Questions des utilisateurs sur FE 70-200mm f/4 G Macro OSS II SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Objectif photo au format PDF gratuitement ! Retrouvez votre notice FE 70-200mm f/4 G Macro OSS II - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FE 70-200mm f/4 G Macro OSS II de la marque SONY.

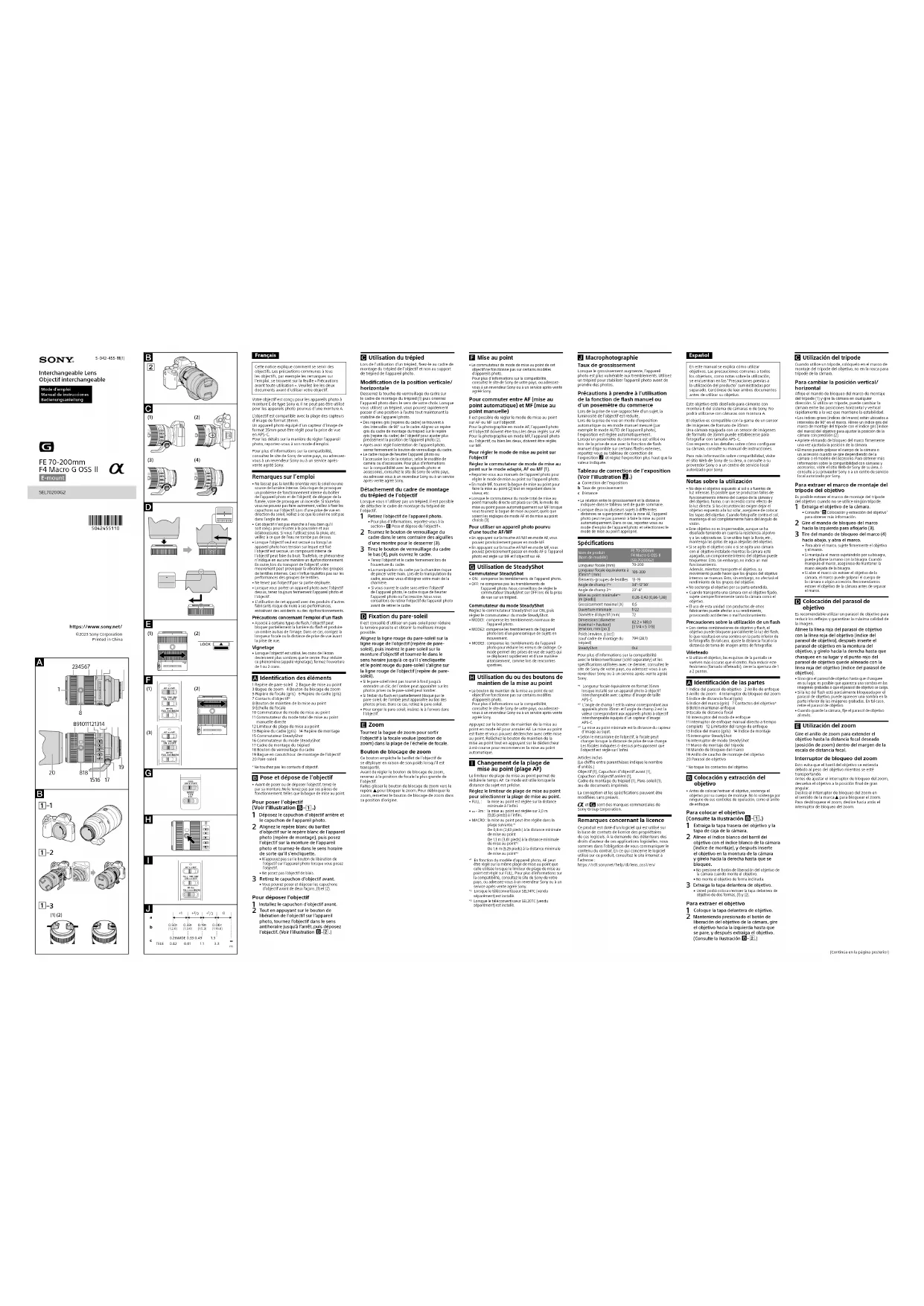

MODE D'EMPLOI FE 70-200mm f/4 G Macro OSS II SONY
Objectif interchangeable
G
Cette notice explique comment se servir des objectifs. Les précautions communes à tous les objectifs, par exemple les remarques sur l'emploi, se trouvent sur la feuille « Précautions avant toute utilisation ». Veuillez lire les deux documents avant d'utiliser votre objectif.
Votre objectif est conçu pour les appareils photo à monture E de type Sony α. Il ne peut pas être utilisé pour les appareils photo pourvus d'une monture A. L'objectif est compatible avec la plage des capteurs d'image de format 35mm.
Un appareil photo équipé d'un capteur d'image de format 35mm peut être réglé pour la prise de vue en APS-C.
Pour les détails sur la manière de régler l'ap photo reportez-vous à son mode d'emploi
Davu plus d'informations ou la compatibilité
Pour plus d'informations sur la compatibilie, consultez le site de Sony de votre pays, ou adressez vous à un revendeur Sony ou à un service après-vente agréé Sony.
Remarques sur l'emploi
- Ne laissez pas la tentile orientée vers le soleil ou une source de lumière intense. Cela risque de provoquer un problème de fonctionnement interne du boîtier de l'appareil photo et de l'objectif, de dégager de la fumée, voire de provoquer un incendie. Si toutefois vous ne pouvez pas faire autrement, veillez à fixer les capuchons sur l'objectif. Lors d'une prise de vue en direction du soleil, veillez à ce que le soleil ne soit pas dans l'angle de vue.
- Cet objectif n'est pas étanche à l'eau bien qu'il soit conçu pour résister à la poussière et aux
éclaboussures. Si vous l'utilisez sous la pluie, et
veillez à ce que de l'eau ne tombe pas dessus. • Lorsque l'objectif seul est secoué ou lorsqu'un
• Lonsque l'projection est secuate ou lorsqu'un appareil photo hors tension sur lequel est fixé
l'objectif est secoué, un composant interne de
T'objectif peut faire du brut. tournetors, ce phénomène n'indique en aucune manière un dysfonctionnement.
En outre, lors du transport de l'objectif, votre
mouvement peut provoquer la vibration des groupes de lentilles internes. Ceci n'influe toutefois pas sur les
performances des groupes de lentilles.
- Ne tenez pas l'objectif par sa partie deployée. - L'orque vous portez un appareil photo avec l'objectif
dessus, tenez toujours fermement l'appareil photo et
l'objectif.
• L'utilisation de cet appareil avec des produits d'autres fabricants risque de nuire à ses performances,
entraînant des accidents ou des dysfonctionnements.
Précautions concernant l'emploi d'un flash
• Associé à certains types de flash, l'objectif peut bloques partiellement la lumière du flash et produire.
Bouquet partement la lumière du hash et produire un ombre au bas de l'image. Dans ce cas, corrigez la
longueur focale ou la distance de prise de vue avant
la prise de vue. Minuato no
vignetage • Lorsque l'ol
• Lorsque Projector est utilise, les cents de l'ecution deviennent plus sombres que le centre. Pour réduire
ce phénomène (appelé vignetage), fermez l'ouverture de 1 ou 2 ans
de 1 ou 2 trans.

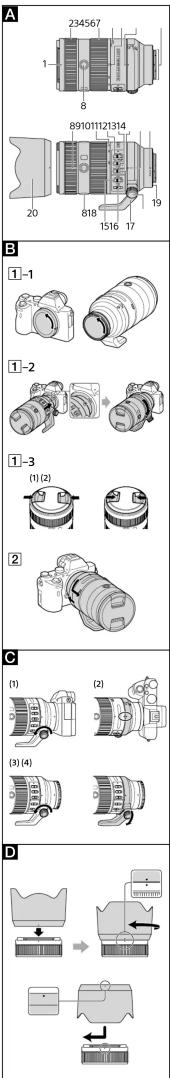

A Identification des éléments
1 Repère de pare-soleil 2 Baque de mise au point
3 Bague de zoom 4 Bouton de blocage de zoom
5 Repère de focale (gns) 6 Repère du cadre (gris) 7 Contacts d'objectif*
8 Bouton de maintien de la mise au point
9 Échelle de focale 10 Commutateurs de mode de mise au point
10 Commutateur de mode de mise au point 11 Commutateur du mode total de mise au point
manuelle directe
12 Limiteur de plage de mise au point 13 Renère du cadre (gris) 14 Renère de montage
15 Commutateur SteadyShot
16 Commutateur du mode SteadyShot 17 Carde de montage du tripierd
17 Cadre de montage du trepied 18 Bouton de verrouillage du cadre
19 Bague en caoutchouc de montage de l'objectif
2D Pare-soleil
* Ne touchez pas les contacts d'objectif.
R. Rose et dénose de l'objectif
B Pose et dépose de l'objectif
• Avant de poser ou de deposer l'objectif, tenez-le par sa monture. Ne le tenez pas par ses pilces de
fonctionnement, telles que la bague de mise au point
Pour poser l'objectif
(Voir l'illustration B-1.)
1 Déposez le capuchon d'objectif arrière et
le capuchon de l'appareil photo.
2 Alignez le repère blanc du barillet
d'objectif sur le repère blanc de l'appareil
photo (repere de montage), puis posez l'objetif sur la monture de l'appareil.
T'objectu sur la montaire de l'appareil photo et tournez-le dans le sens horaire
photo et tournez le dans le sens horaire de sorte qu'il s'encliquette.
• N'appuyez pas sur le bouton de libération de
l'objectif sur l'appareil photo lorsque vous posez l'objectif
- Ne posez pas l'objectif de biais.
3 Retirez le capuchon d'objectif avant.
- Vous pouvez poser et déposer les capuchons d'objectif avant de deux façons. (1) et (2).
a objectif avant de deux façons, (1) et (2).
Pour déposer l'objectif
1 Installez le capuchon d'objectif avant.
2 Tout en appuyant sur le bouton de
liberation de l'objectif sur l'appareil photo tournez l'objectif dans le sens
photo, tournez l'objectir dans le sens antihoraire jusqu'à l'arrêt, puis déposez
l'objectif. (Voir l'illustration B-2.)
© Utilisation du trépied
Lors de l'utilisation d'un trépied, fixez-le au cadre de montage du trépied de l'objectif et non au support de trépied de l'appareil photo.
Modification de la position verticale/
Desserrez la touche de verrouillage du cadre sur
le cadre de montage du trépied (1) puis orientez
l'appareil photo dans le sens de votre choix. Lorsque vous utilisez un trénied, unus pouvez rapidement.
vous dûnisez arrêptie, vous pouvez rapidement passer d'une position à l'autre tout maintenant la
stabilité de l'appareil photo.
- Des repères gris (repères du cadre) se trouvent à des intervalles de 90° sur le cadre. Alignez un repère
des intervalles de 30° sur le cadre. Aignez au répré- gris du cadre de montage du trépied sur le repère
gris (repère du cadre) de l'objectif pour ajuster plus précisément la position de l'appareil photo (2).
- Après avoir réglé l'orientation de l'appareil photo,
serrez fermement le bouton de verrouillage du cadre.
- Le cadre fisque de heurter l'appareil photo ou l'accessoire lors de la rotation, selon le modèle de
caméra ou d'accessoire. Pour plus d'informations
sur la compatibilité avec les appareils photo et accessoires, consultez le site de Sony de votre pays.
ou adressez-vous à un revendeur Somy ou à un service
après-vente agréé Sony.
Détachement du cadre de montage
du trépied de l'objectif
Lorsque vous n'utilisez pas un trépied, il est possible de déteches le cadre de montage du trépied de
de detacher le caule de montage du trepteur de l'objectif.
1 Retirez l'objectif de l'appareil photo.
- Pour plus d'informations, reportez-vous à la
section « B Pose et dépose de l'objectif »,
2 Tournez le bouton de verrouillage du cadre dans le sens contraire des aiguilles
d'une montre pour le desserrer (3).
3 Tirez le bouton de verrouillage du cadre
le bas (4), puis ouvrez le cadre.
- Tenez l'objectif et le cadre fermement lors de l'avventure du cadre
• La manipulation du cadre par la charnière risque
de pincer votre main. Lors de la manipulation du
cadre, assurez-vous d'eloigner votre main de la charrière.
- Si vous ouvrez le cadre sans retirer l'objectif
de l'appareil photo, le cadre risque de heurter l'appareil photo ou l'accessoire. Nous vous
conseillons de retirer l'objectif de l'appareil photo
avant de retirer le cadre.
D Fixation du pare-soleil
Il est conseillé d'utiliser un pare-soleil pour réduire.
la lumière parasite et obtenir la meilleure image
possible.
Alignez la ligne rouge du pare-soleil sur la
ligne rouge de l'objectif (repère de pare- soleil), puis insórez le pare-soleil sur la
soleil), puis inserez le pare-soleil sur la monture d'objectif et tournez-le dans le
sens horaire jusqu'à ce qu'il s'encliquette
et le point rouge du pare-soleil s'aligne sur
la ligne rouge de l'objectif (repère de pare-
soleil). ■ Si le pare-soleil n'est pas tourné à fond jusqu'à
entendre un clic, de l'ombre peut apparaître sur les
photos prises ou le pare-soleil peut tomber.
- Si l'éclair du flash est partiellement bloque par le pare-soleil, de l'ombre peut apparaître au bas des
photos prises. Dans ce cas, retirez le pare-soleil.
- Pour tanger le pare-solet, inserez-le à l'envers dans l'objectif.
1.2.1.1

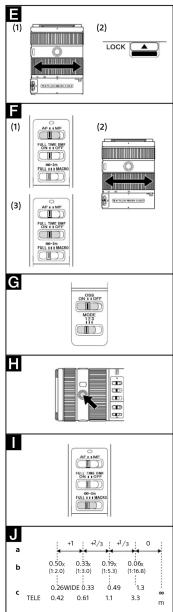

E Zoom
Tournez la bague de zoom pour sortir
l'objectif à la focale voulue (position de
zoom) dans la plage de l'échelle de focale
Bouton de blocage de zoom
Ce bouton empêche le barillet de l'objectif de
se deployer en raison de son poids lorsqu'il est transporté.
Avant de régler le bouton de blocage de 200
revenez à la position de focale la plus grande de l'objectif
Faites glisser le bouton de blocage de zoom vers
repère ▲ pour bloquer le zoom. Pour débloquer
zoom, remettez le bouton de blocage de zoom d' sa position d'origine.
F Mise au point
- Le commutateur de mode de mise au point de ce
objectif ne fonctie d'appareils photo
Pour plus d'informations sur la compatibilité,
consultez le site de Sony de votre pays, ou adressez-vous à un revendeur Sony ou à un service après-vente
agréé So
Pour commuter entre AF (mise au
point automatique) et MF (mise au
point manuelle)
Il est possible de régler le mode de mise au point
sur AF ou MF sur l'objectif. Pour la photographie en mode AF, l'appareil photo
et l'objectif doivent être tous les deux réglés sur AF
Pour la photographie en mode MF, l'appareil photo
ou l'objectif, ou bien les deux, doivent être règles sur MF.
Pour régler le mode de mise au point sur
l'objectif
Réglez le commutateur de mode de mise au
point sur le mode adapté, AF ou MF (1).
• Reportez-vous aux manuels de l'appareil photo pour régler le mode de mise au point sur l'appareil photo.
- En mode MF, tournez la baque de mise au point pour
faire la mise au point (2) tout en regardant dans le
• L'orsque le commutateur du mode total de mise au
point manuelle directe est placé sur ON, le mode de
mise au point passe automatiquement sur MF lorsqu-vous tournez la bague de mise au point, quels que
soient les réglages de mode AF et de mise au point
choisis (3).
Pour utiliser un appareil photo pourvu d'une trucho AF (MSE)
+ En appuyant sur la touche AF/ME en mode AF vous
pouvez provisoirement passer en mode MF.
- En appuyant sur la touche AF/MF en mode MF, vous
pouvez provisoirement passer en mode AF si rappa photo est réglé sur MF et l'objectif sur AF.
(No text)
G Utilisation de SteadyShot
Commutateur SteadyShot
• ON: compense les tlemblements de l'appareil photo • OFF: ne compense pas les trembiements de
l'appareil photo. Nous conseillons de régler le
commutateur SteadyShot sur OFF lors de la pri de vue sur un trénied.
de vue sur un trepré
Commutateur du mode SteadyShot
Réglez le commutateur SoudayShot sur ON, puis réglez le commutateur du mode SteadyShot.
• MODE1: compense les tremblements normaux de
l'appareil photo. • MODE3: compense les trambiements de l'apparei
• MOBEE: Compense les tre photo lors d'un pa
mouvement. • MOB57: comprises les tremblaments de l'connexil
- MODES. Compense les trembolements de l'appareil photo pour réduire les erreurs de cadrage. Ca
mode permet des prises de vue de sujets qu
se déplacent lapudement et d'une manière aléatoirement, comme lors de rencontres
sportives.
H Utilisation du ou des boutons de
maintien de la mise au point
• Le bouton de maintien de la mise au point de cet
objectifs fonctionne pas sur certains modèles d'appareils photo.
Pour plus d'informations sur la compatibilité, consultes la site de l'edu de votre pays, ou admasser.
consultez le site de Sony de voile pays, ou adressez-vous à un revendeur Sony ou à un service après-vente
agree Sony.
Appuyez sur le bouton de maintien de la mise au
point en mode AF pour annuler AF. La mise au point est fixée et vous pouvez déclocher avec cette mise
au point. Relâchez le bouton de maintien de la
mise au point tout en appuyant sur le déclencheur à mi crouse nous recommandant le mise au point
a mill-course pour recommencer la mise au point automatique.
(No text)
1 Changement de la plage de
mise au point (plage AF)
Le limiteur de plage de mise au point permet de réduire le temps AF. Ce mode est utile l'envue la
reduire le temps AF. Ce mode est facile lorsque la distance du sujet est précise.
Réglez le limiteur de plage de mise au point
pour sélectionner la plage de mise au point.
• FULL : la mise au point est minimale à l'infini
• oo - 3m : la mise au point est réglée sur 3,0 m
(9,85 pieds) à l'infini
- MWCRO : la mise au point peut être regiée dans la npage suivante *1
De 0,8 m (2,63 p
de mise au point De 11 m (2.67 yards) à la distance minimale
De 1,1 m (3,61 pneus) à la distance minimale de mise au point ^2
De 1,6 m (5,25 piec
de mise au poir
*1 En fonction du modèle d'appareil photo, AF peut être réclé sur la même plage de mise au point que
celle regie sur la même plage de mise du point que celle utilisée lorsque le limiteur de plage de mise au
point est réglé sur FULL. Pour plus d'informations sur la compatibilité, consultez le rite de Sors de votre
la comparabilité, consurance le site de Sony de voore pays, ou adressez-vous à un revendeur Sony ou à un
service après-vente agréé Sony. 1) Le campus le téléconfortiques 55120TC (mpre)
• Lorsque le teleconvertis séparément) est installé
*3 Lorsque le téléconvertisseur SEL2OTC (vendu
separement) est installe
J Macrophotographie
Taux de grossissement
Lorsque le grossissement augmente, l'appareil
photo est plus vulnérable aux trêmbléments. Utilisez un trépied pour stabiliser l'appareil photo avant de
prendre des
Précautions à prendre à l'utilisation
de la fonction de flash n
d'un posemètre du commerce
Lors de la prise de vue rapprochée d'un sujet, la
luminosité de l'objectif est réduite.
Lors de la prise de vue en mode d'expulsion automatique ou en mode manuel mesuré [par
exemple le mode AUTO de l'appareil photo),
L'exposition est réglée automatiquement. Lorsqu'un posemètre du commerce est utilisé or
lors de la prise de vue avec la fonction de flash
manuel disponible sur certains flashes externes, reportez-vous au tableau de correction de
l'exposition J et réglez l'exposition plus haut que la
valeur indiquée.
Tableau de correction de l'exposition
(Voir l'illustration J.)
a Correction de l'expositio
b Taux de grossissement • Distance
c Distance
- La relation entre le grossissement et la distance indiquée dans le tableau sert de guide sommaire.
- Lorsque deux ou plusieurs sujets à différentes
distances se superposent dans la zone AF, l'appareil photo peut ne pas papanir à faire la mise au point
prices peut ne pas parvence à faire, la mise au point automatiquement. Dans ce cas, reportez-vous au
mode d'emploi de l'appareil photo et sélectionnez la mode de mire au point approprié.
MODE DE TH
Spécifications
EF 20-200mm
Nom de produit (Nom de modèle) F4 Macro G OSS II
(1) 2017年1月1日
Longueur focale (mm) 10-200 Longueur focale équivalente à 100-200
35mm*1(mm) 105-300
Éléments-groupes de lentilles 13-19 Angle de charge (°) 245.42620
Angle de champ 1° 54°-12° Angle de champ 2° 23°-8°
Mise au point minimale ^4 0.26,0.42(0.86,1.38)
(m [pieds]) 6,26–6,42 (0,00–1,30)
Grossissement maximal (X) 0,5 Duverture minimale f(23
Diamètre d'objectif (mm) 72
Dimensions (diamètre 82.2 × 149.0
maximal × hauteur (environ. mm (no. I)) [3 1/4 × 5 7/8]
Poids (environ, g (oz)
(sauf cadre de montage du 794 (28,1) trépied)
SteadyShot
Pour plus d'informations sur la compatibilité
avec le téléconvertisseur (sold separately) et les
spécifications utilisées avec ce dernier, consultez le site de Sonu de votre pays, ou adressanteur à un
site de Sony de votre pays, ou daressée vous d'un revendeur Sony ou à un service après-vente agréé

