| Type de produit | Chaudière à condensation au gaz |
| Puissance | 23 kW |
| Rendement énergétique | Jusqu'à 109% |
| Type de gaz | Gaz naturel ou propane |
| Dimensions (HxLxP) | 700 x 400 x 300 mm |
| Poids | 40 kg |
| Compatibilités | Compatible avec systèmes de chauffage central |
| Fonctions principales | Chauffage, production d'eau chaude sanitaire |
| Entretien et nettoyage | Vérification annuelle recommandée, nettoyage des filtres |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées auprès des revendeurs agréés |
| Sécurité | Équipée de dispositifs de sécurité intégrés (thermostats, soupapes) |
| Informations générales | Garantie de 2 ans, installation par un professionnel recommandée |
FOIRE AUX QUESTIONS - HYDROMOTRIX CF 23 KW FRISQUET
Questions des utilisateurs sur HYDROMOTRIX CF 23 KW FRISQUET
Un bruit répétitif de type "tac tac tac" provenant de votre chaudière à condensation FRISQUET HYDROMOTRIX CF 23 KW peut avoir plusieurs causes. Voici les principales raisons possibles et les actions à envisager :
1. Circulation d'eau insuffisante
Un mauvais débit d'eau dans le circuit de chauffage peut provoquer des claquements. Vérifiez que la pompe de circulation fonctionne correctement et que les vannes sont bien ouvertes.
2. Présence d'air dans le circuit
De l'air emprisonné dans les radiateurs ou les tuyaux peut générer des bruits de claquement. Il est conseillé de purger les radiateurs pour évacuer l'air et rétablir une circulation fluide.
3. Détente thermique des matériaux
Les variations de température entraînent la dilatation et la contraction des composants métalliques, ce qui peut provoquer des bruits répétitifs. Ce phénomène est généralement normal, mais si le bruit est très fort ou inhabituel, il peut signaler un problème d'installation ou de fixation.
4. Problèmes liés à la combustion ou au brûleur
Des fluctuations du brûleur ou une combustion irrégulière peuvent aussi générer des bruits. Si le bruit coïncide avec des interruptions ou des variations de la flamme, il est important de faire vérifier la chaudière par un professionnel.
Que faire ?
- Vérifiez que les radiateurs sont bien purgés.
- Assurez-vous que la pompe fonctionne correctement et que les vannes sont ouvertes.
- Surveillez si le bruit apparaît uniquement au démarrage ou en fonctionnement continu.
- Si le bruit persiste ou s'accompagne d'autres anomalies (arrêts fréquents, perte de chaleur), contactez un professionnel qualifié pour un diagnostic approfondi.
Ne négligez pas ces bruits, car ils peuvent indiquer un dysfonctionnement pouvant affecter la performance et la sécurité de votre chaudière.
La température recommandée pour régler le thermostat de votre chaudière à condensation FRISQUET HYDROMOTRIX CF 23 KW dépend principalement de vos besoins de confort et de la saison. Voici quelques conseils pour optimiser le réglage :
Réglage en fonction des saisons
- En hiver : Il est conseillé de régler la température entre 19 et 21 °C pour assurer un confort optimal dans votre habitation tout en maîtrisant la consommation d'énergie.
- En été : Si vous utilisez la chaudière uniquement pour la production d'eau chaude sanitaire, vous pouvez réduire la température ambiante à environ 18 °C ou éteindre le chauffage si possible.
Réglages supplémentaires pour économiser de l'énergie
- Baissez la température à environ 16 °C pendant la nuit ou lorsque vous êtes absent pour réduire la consommation.
- Utilisez les fonctions de programmation si votre thermostat en est équipé afin d'adapter automatiquement la température selon vos horaires.
Ces recommandations sont générales et peuvent être ajustées selon vos préférences personnelles et les caractéristiques spécifiques de votre logement.
Pour savoir si votre chaudière à condensation FRISQUET HYDROMOTRIX CF 23 KW chauffe correctement, voici plusieurs étapes simples à suivre :
1. Vérifiez le réglage du thermostat
Assurez-vous que le thermostat est réglé à une température supérieure à la température ambiante. Cela déclenchera la chaudière pour qu'elle commence à chauffer.
2. Écoutez le fonctionnement de la chaudière
Lorsque la chaudière se met en marche, vous devriez entendre un léger bruit, notamment celui de l'eau circulant dans le circuit de chauffage.
3. Contrôlez la température des radiateurs
Touchez les radiateurs pour vérifier s'ils deviennent chauds. Des radiateurs froids peuvent indiquer un problème dans le circuit de chauffage ou un défaut de la chaudière.
4. Vérifiez la pression d'eau du circuit
La pression doit généralement être comprise entre 1 et 2 bars. Une pression trop basse peut empêcher la chaudière de fonctionner correctement. Le manomètre situé sur la chaudière vous permettra de contrôler cette pression.
5. Observez les voyants ou l'écran de la chaudière
Si votre modèle est équipé d'un écran ou de voyants lumineux, vérifiez qu'ils indiquent que la chaudière est en mode chauffage et qu'aucun code d'erreur n'est affiché.
En suivant ces étapes, vous pourrez facilement savoir si votre chaudière FRISQUET HYDROMOTRIX CF 23 KW chauffe normalement.
Téléchargez la notice de votre Chaudière à condensation au format PDF gratuitement ! Retrouvez votre notice HYDROMOTRIX CF 23 KW - FRISQUET et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HYDROMOTRIX CF 23 KW de la marque FRISQUET.
MODE D'EMPLOI HYDROMOTRIX CF 23 KW FRISQUET
Contrôle de flamme par ionisation
1 - Elements dimensionnels 4
2 - Mise en place de la barre d'accrochage a) Fixer la barre d'accrochage 4
3-Accrochage de la chaudiere a)Demonter la facade 5 b)Accrocher la chaudiere .5
4 - Demontage de la plaque de transport 5
5 - Raccordement des fumées 5
6 - Raccordement des accessoires hydrauliques et gaz 6
7 - Raccordement du circuit electrique 6
MISE EN SERVICE
1 - Avant de mettre en eau 7
2 - Remplissage 7
3 - Vérifier les étanchéités gaz et eau. 7
4 - Annuler le mode "installation" et passer en mode "marche normale". 7
5-Le satellite radio 7
6 - Configuration avec un gallon externe 7
7 - Eau chaude sanitaire. 8
SCHEMA ELECTRIQUE
1 - Schema de cablage general 8
CHARACTERISTIQUES TECHNIQUES 9
CHANGEMENT DE GAZ 9
QUELQUES CONSEILS 9
PROTECTION CONTRE LE GEL 9
OPTIONS 10

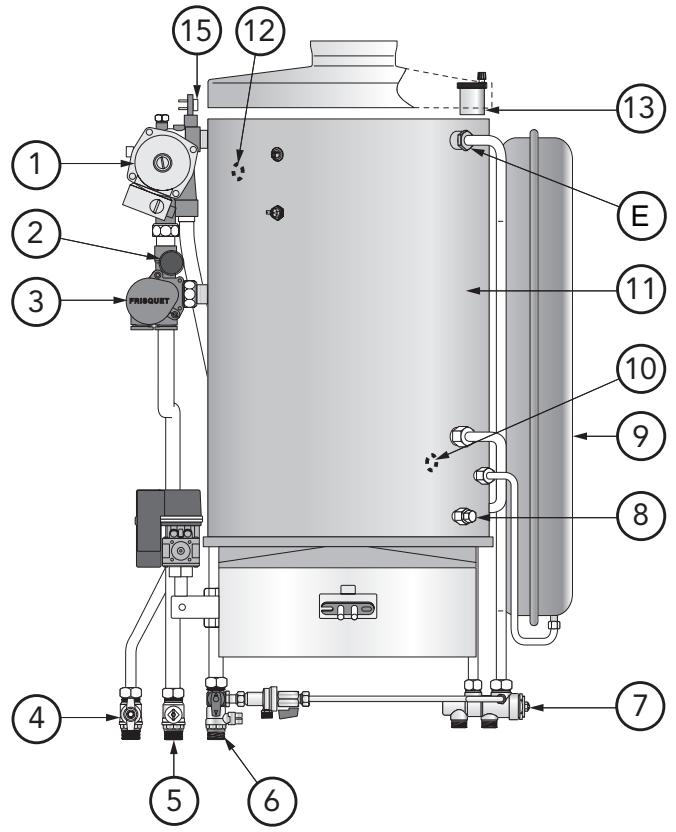

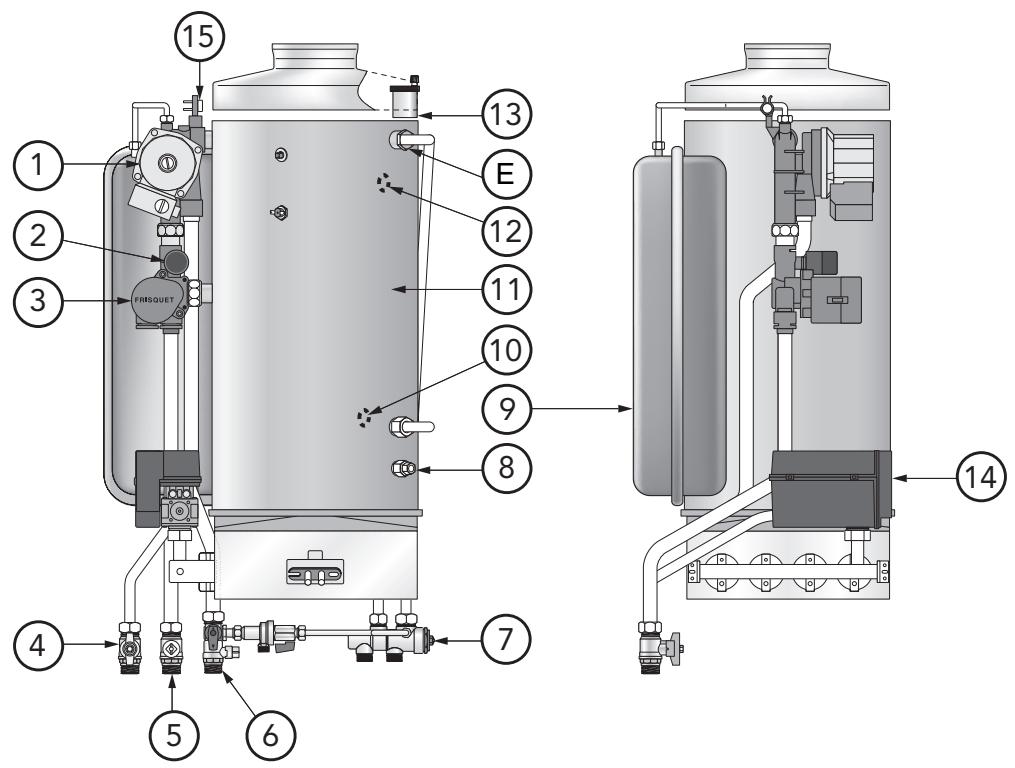

NOMENCLATURE 11

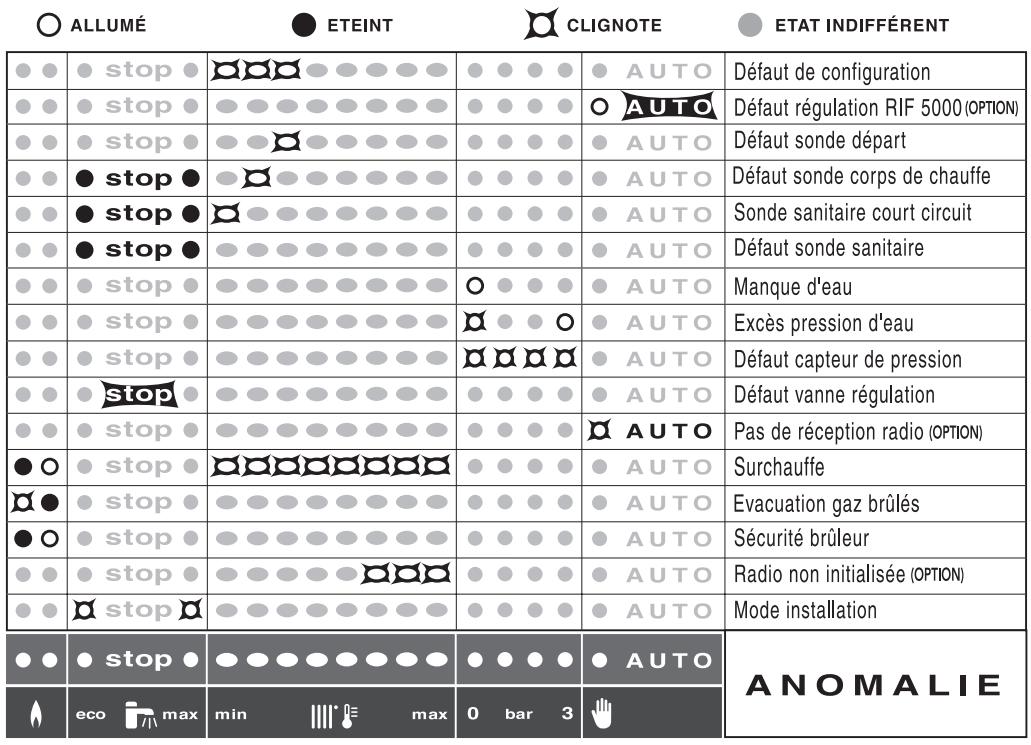

ANOMALIE : AIDE AU DIAGNOSTIC 12
Sortie du conduit de fumée
Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum.
Si une construction ou un obstacle est à moins de 8 , il doit alors dépasser celui-ci d'au moins 0,40 .
Amenée d'air frais à travers une paroi extérieure
Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum :
- 50~cm^2 pour une puissance de 25 kW
- 70 cm² pour une puissance comprise entre 25 kW et 35 kW
- 100 cm² pour une puissance comprise entre 35 kW et 50 kW
Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.
Base du conduit
Elle doit être munie d'un "Té de raccordement" avec réceptacle visible ou d'un "Té de purge" s'il y a un risque de condensation (conduit extérieur).
Environnement
Ne pas placer un apparéil de cuisson sous ou à proximé immediate de la chaudière.
La chaudière doit être installée suivant les règles en vigueur :
- Arrêté du 2 août 1977 et arrêtés modificatifs
-Norme P45-204 (DTU 61.1) - NFC 15.100 Installations électriques basse tension
- DTU 24.1 Raccordement des fumées
- NFC 73.600 Installations électriques mise à la terre
- Recommendations ATG B84
Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installateur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz :
- de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.
- de « modulo4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.
Attention, verifier avant l'installation de l'appareil les dispositions relatives aux conditions d'installation et puissances maximes autorisées.
Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public.
Prescriptions generales pour tous les apparciels :
- Articles GZ - Installations aux gaz combustibles et hydrocarbures.
Ensuite suivant l'usage : - Articles GH - Chauffage, ventilation, réfrigération, conditionnement d'air, production de vapeur et d'eau chaude sanitaire.
- Articles GC
- Installations des appareils de cuisson destinés à la restauration .
Prescriptions particulieres pour chaque type d'établissements reçvant du public (hôpitaux, magasins...)
Boue
Il est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière sur tout si l'installation est ancienne.
Chauffage par le sol
Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de dépôts et la contamination bacteriienne.
Tartre
Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protégé le circuit sanitaire des chaudières mixtes des effets néfastes du calcaire : Polyphosphates ou Résines + sel.
Rappel:
-Eau douce
Moins de 12^
-Eau dure
de 13^ à 24^
-Eau très dure
Plus de 25^
-
1^ F = 10 grammes de calcaire par m³ d'eau
-
24^ = 240 grammes de calcaire par ^3 d'eau

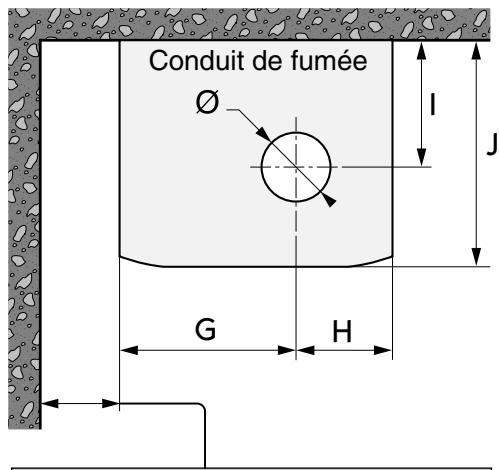

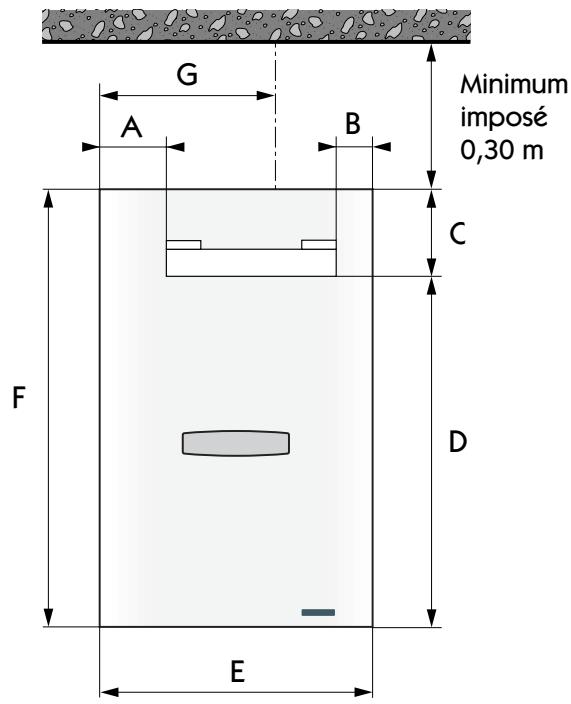

1 - Éléments dimensionnels
VUE DE FACE
VUE DE DESSUS
Pour facilitier l'entretien, si possible laisser un dégagement de 20 cm sur le côté gauche de la chaudière.
Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.
| Modèles | A | B | C | D | E | F | G | H | I | J | Ø | Poids en charge kg | |
| HYDROMOTRIX | 23 KW | 80 | 10 | 105 | 685 | 495 | 790 | 320 | 175 | 235 | 410 | 125 | 82 |
| HYDROMOTRIX | 32 KW | 115 | 30 | 105 | 705 | 550 | 810 | 350 | 200 | 250 | 440 | 139 | 102 |
| HYDROMOTRIX | 45 KW | 60 | 60 | 175 | 690 | 710 | 865 | 360 | 350 | 250 | 490 | 180 | 140 |
2 - Mise en place de la barre d'accrochage

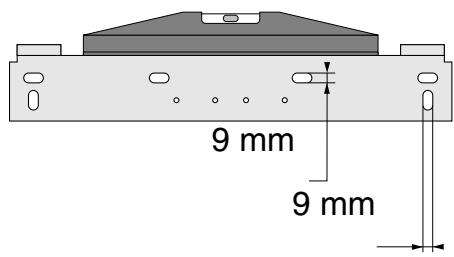

a) Fixer la barre d'accrochage
- Détérminer sa position en fonction de l'emplacement final de la chaudière et de ses dimensions.
-
Vérifier sa mise à niveau et la sceller avec des fixations de Ø 8 mm.
Leur nature et leur nombre dépendent : -
du matériel du support
- du poids de la chaudière en charge

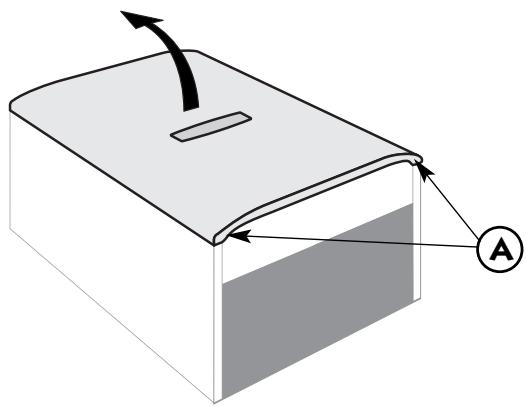

3 - Accrochage de la chaudière
a) Démonter la façade, pour visualiser la mise en place de la chaudière sur la barre d'accrochage.
- Coucher la chaudière.
- Desserrer les 2 vis de quelques tours.
- Soulever la façon et la sortir en la poussant.

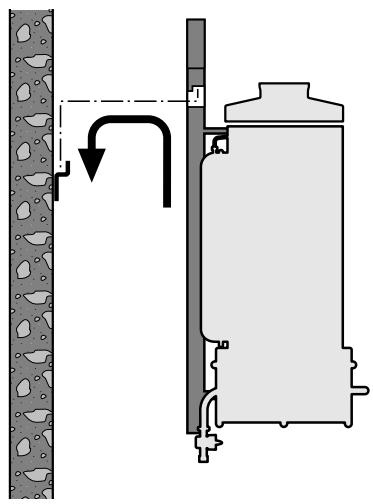

b) Accrocher la chaudière
- Engager la traverse supérieure du chassis dans les deux ledres de la barre d'accrochage.

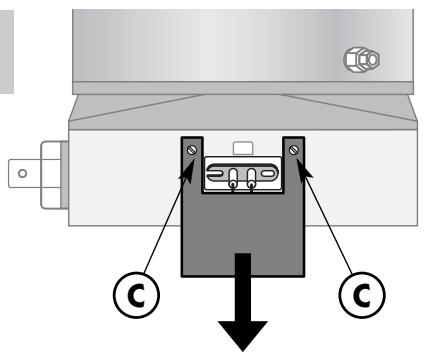

4 - Démontage de la plaque de transport
Fixée sur la,chambre de combustion,la plaque de transport doit etre obligatoirement retiree.
- Desserer les 2 vis .
- Tirer la plaque vers le bas et desserrer.

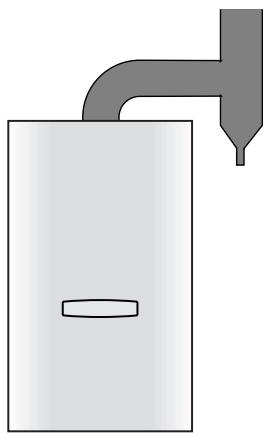

5 - Raccordement des fumées
- Prévoir un " Té de raccordement ou Té de purgege" (sauf dérogation).
- Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.
Attention, le dispositif de sécurité DAT ne doit enaucun cas etre mis hors service. La mise en sécurité intempestive du DAT nécessite impereativement une verification specifie du conduit d'évacuation des produits de combustion.

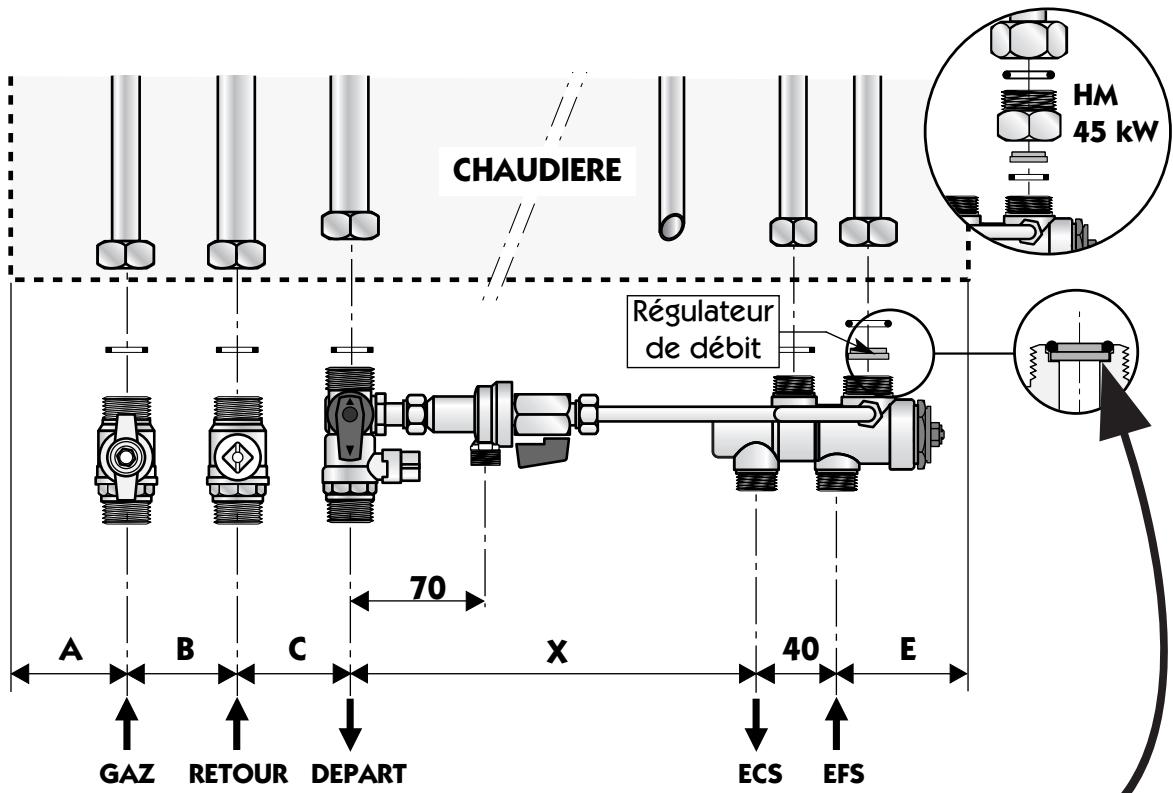

6 - Raccordement des accessoires hydrauliques et gaz
Tous les accessoires (voir schéma ci-dessous) se trouvent dans le carton de la chaudière.
Il est impératif de monter le dispositif de replissage (le disconnecteur + le tube) avant de raccarder la chaudière à l'installation.
Pour les modèles « Chauffage seul », monter le bouchon 8/13 livre avec la chaudière dans le sachet d'accessoires, sur le raccord de la vanne à la place du disconnecteur.
Attention, le diamètre de canalisation gaz doit être calculé spécifique en fonction des caractéristiques et des pertes de charge de l'installation.
Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.
Accessoires fournis
Vanne Départ
- Vanne Retour
- Robinet Gaz
- RTA
- Régulateur de débit
- Disconnecteur + Robinet de replissage
- Tube de replissage
sauf pour modèles chauffage seul
Monter impératifement le régulateur de début dans le logement prévu dans le RTA
| Modèles | A | B | C | X | E | Départ Retour | Gaz | Sanitaire | |
| HYDROMOTRIX | 23 kW | 50 | 60 | 60 | 225 | 60 | M 20x27-3/4” | M 20x27-3/4” | M 15x21-1/2” |
| HYDROMOTRIX | 32 kW | 55 | 65 | 70 | 260 | 60 | M 26x34-1” | M 20x27-3/4” | M 15x21-1/2” |
| HYDROMOTRIX | 45 kW | 55 | 60 | 60 | 345 | 150 | M 26x34-1” | M 20x27-3/4” | M 15x21-1/2 |
Propane : Ne pasmettre de robinet d'arrêt gaz, raccorder la chaudière directement au détendeur de sécurité 37 mbar.
7 - Raccordement du circuitélectrique
La chaudière doit être raccordée à une prise murale.
La chaudière est livrée dans une situation "installation". Elle ne pourra pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.
1 - Avant de mettre en eau
- vérifier à l'aide d'un tournevis et après avoir enlevé le bouchon, la libre rotation du circulator.

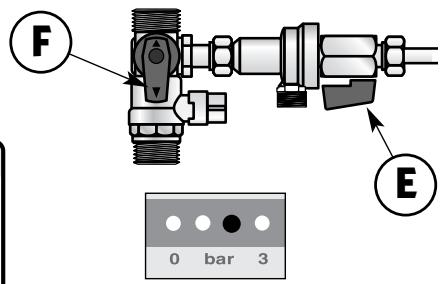

2 - Remplissage

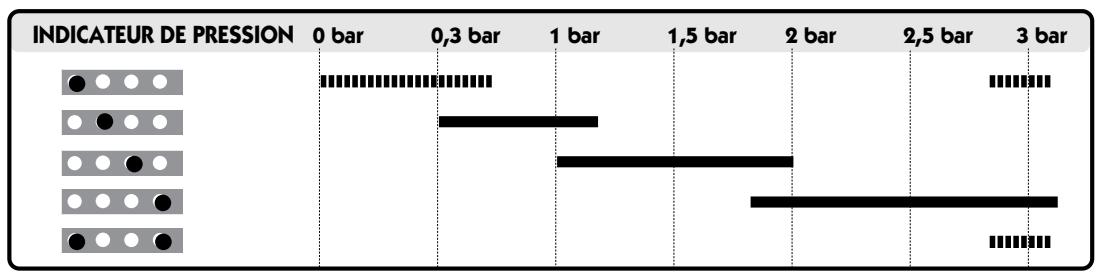

Pour lire la valeur de la pression durant le replissage, la prise de la chaudière doit être branchée et l'interrupteur basculé "sous-tension".
- Levoyant rouge est allumé.

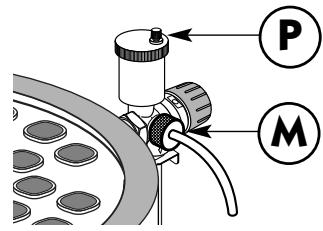

- Desserrer le bouchon P du purgeur automatique de 2 tours. Un purgeur manuel M situé sur le corps de la soupape permet d'accélérer le dégazage.
- Ouvrir les deux vannes et situées sous la chaudière de part et d'autre du disconnecteur. La pression monte et l'indicateur évolue jusqu'à ce que seul le voyant vert soit allumé.
- Fermer les vannes.
- Purger l'installation.
- Proceder à un appoint d'eau et une nouvelle purgese si nécessaire.
- Rétabir la pression : voyant vert seul allumé.
3 - Vérifier les étanchéités gaz et eau

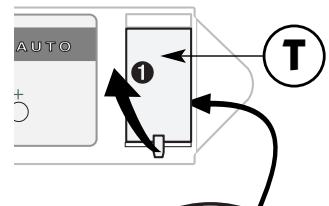

4 - Annuler le mode "installation" et passer en mode "marche normale"
- Sur le tableau de bord enlever la trappe (T) A l'aide du doigt destiné à cet usage, basculer le switch 6 vers la gauche.

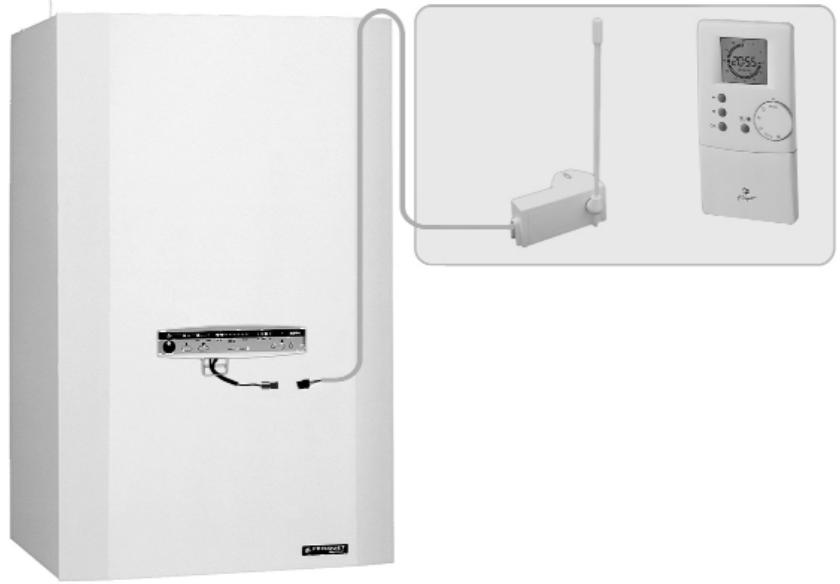

5 - Le satellite radio
-si la chaudiere est pilotee par notre satellite radio: basculer le switch 5 à droite
6 - Configuration avec un gallon externe
- Basculer le switch 1 vers la droite (voir Schéma ci-dessous).
| Standard | Choix configuration | |
| 1 □ | Ballon externe | □ non □oui |
| 2 □ | RIF 5000 | |
| 3 □ | ||
| 4 □ | ||
| 5 □ | Satellite radio | □oui □non |
| 6 □ | Mode installation* | □ marche normale □ |
| * Annule toutes les fonctions de la chaudière sauf la lecture de pression.Durant l'installation de la chaudière et les vérifications d'étanchéité des circuits (eau et gaz), il doit être en "mode installation". Ensuite, basculer (à gauche) pourmettre la chaudière en marche normale. | ||
AVERTISSEMENT:
Lors d'une première tentative d'allumage, le voyant rouge de mise en sécurité peut s'allumer à cause d'une purge gaz insuffisante.
Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant 2 secondes sur le bouton Si le brûleur s'éteint quelques secondes après son allumage, voir si le raccordement Phase/Neutre est bien respecté (page 6).
En selectionnant la chaudiere est en mode de conduite manuelle.
- On peutCHOISIR la température de depart en appuyant sur + ou - et procéder à la verification du bon fonctionnement de l'installation de chauffage.
- Adapter évientuellesment la vitesse du circulator par le bouton intégré à son boîtier (Privilégier les vitesse les plus basses).

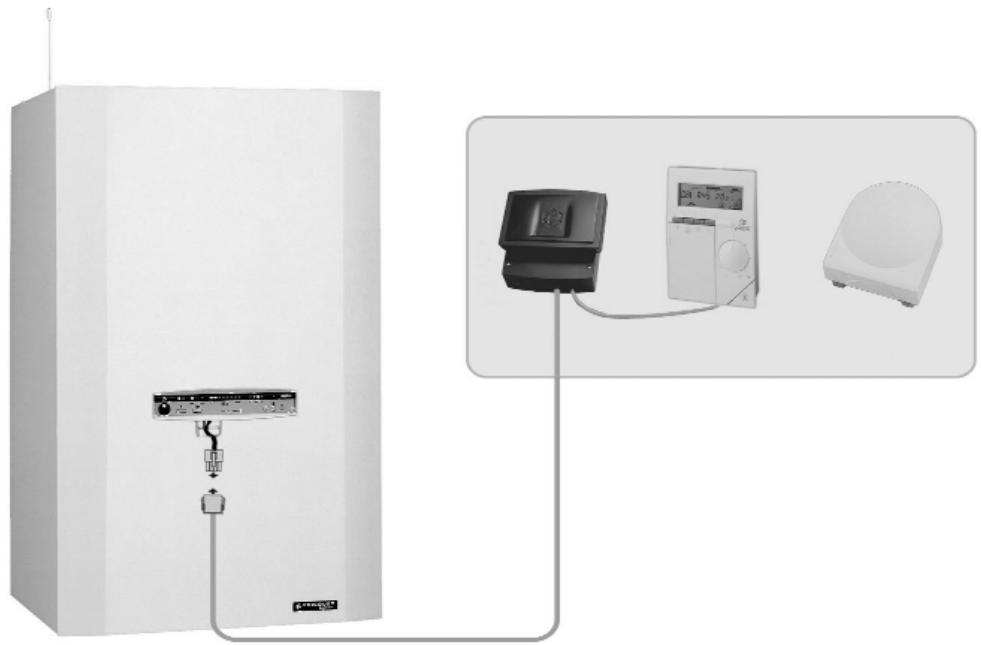

A ce stade, si la chaudière est pilotée par une régulation RIF 5000, régulation d'ambiance à fils ou kit radio mettre sur "AUTO", puis se reporter à la notice spécifique.

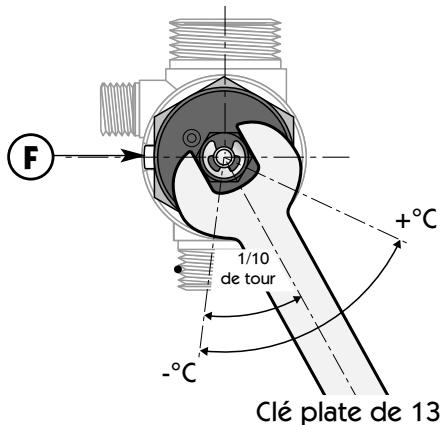

7 - Eau Chaude Sanitaire
Le RTA est prérégê pour une température de sortie maximale comprise entre 45 et 50^ , point idéal de fonctionnement pour le meilleur rapport confort d'utilisation et économique d'énergie.
Avant de modifier son réglage, vérifier la présence du régulateur de début sinon :
a) Mettre la chaudiere en position "max".
b) Laisser couler l'eau chaude jusqu'à l'allumage du brûleur
c) Avec une clé plate de 13, modifier le réglage :
- Sens hora, diminue la temperature.
- Sens inverse, augmente la températe.
Ce réglage est très sensible, agir par petite rotation (1/10 de tour) toutes les 20 secondes.

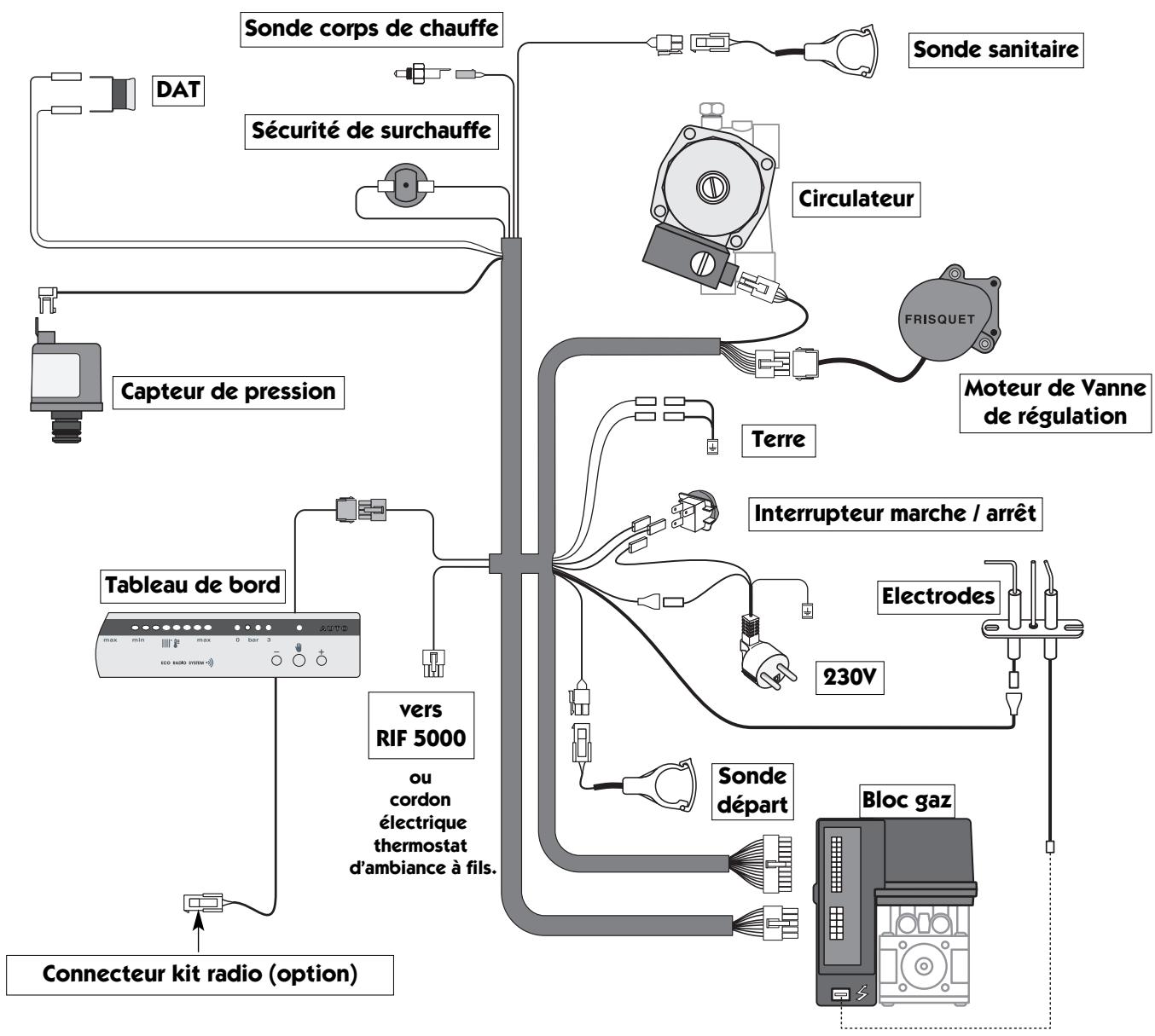

SCHEMA ELECTRIQUE
1 - Schéma de câblage général
| Type Modèle | HYDROMOTRIX 23 B11BS Murale | HYDROMOTRIX 32 B11BS Murale | HYDROMOTRIX 45 B11BS Murale | |
| Puisance | kW | 23 | 32 | 45 |
| Catégorie | II 2E+3P | II 2E+3P | II 2E+3P | |
| Débit calorifique | kW | 26,08 | 36,05 | 50,67 |
| Débit gaz Lacq G20 (20 mbar) | m3/h | 2,756 | 3,812 | 5,358 |
| Débit gaz Groningue G25 (25 mbar) | m3/h | 2,929 | 4,052 | 5,695 |
| Débit gaz Propane G31 (37 mbar) | kg/h | 2,020 | 2,798 | 3,933 |
| Débit sanitaire Δt 30K | l/min | 11 | 15 | 19 |
| Pression maxi ECS | bar | 10 | 10 | 10 |
| Température maxi chauffage | °C | 85 | 85 | 85 |
| Alimentation électrique | V | 230 | 230 | 230 |
| Capacité Vase | I | 10 | 12 | 16 |
| * Installation | I | 120 | 150 | 200 |
| Pression maxi chauffage | bar | 3 | 3 | 3 |
- Ces chiffres ne sont pas théoriques mais correspondant à la réalité constatée sur les installations.
CHANGEMENT DE GAZ
Les chaudières FRISQUET sont transformables de Gaz Naturel en Propane et de Propane en Gaz Naturel. Une notice spécifique décrivant cette opération est fournie avec le Kit de transformation. Cette opération est simplifiée par l'absence de veilleuse et doit être réalisée par un professionnel. Vous trouvez toutes les indications nécessaires dans les pochettes de transformations gaz disponibles chez votre grossiste habitual.
Attention, vérifier que les indications concernant l'état de réglage mentionnées sur la plaque signalétique ou complémentaire doivent être compatibles avec les conditions d'alimentation locales. Pour les transformations de gaz naturel en propane, le robinet gaz GN doit être supprimé. Raccorder la chaudière directement au détendeur de sécurité 37mbar à l'aide du raccord à braser fournit.
QUELQUES CONSEILS
- Bruits d'air : Purger la chaudière et les radiateurs.
- Bruits d'eau : Régler la vitesse du circulator .
- Coup de bélier : Il est féquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier.
- Ceux-ci peuvent évientement se répercuter dans la chaudière.
- Le coup de bélier est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forté qui entraînant des vitesses élevées génératrices du coup de bélier.
Solutions: - Poser un réducteur de pression régliable à membrane
-
Poser un anti bélier à membrane.
-
Expansion dans le circuit sanitaire : Afin d'éviter toute élevation trop importante de la pression liée à l'expansion dans le circuit sanitaire, il est indispensable de prévoir un groupe de sécurité (ou une soupape) taré à 7 bar si l'alimentation eau froide de la chaudière intègre un clapet antiretour ou un réducteur de pression.
L'ecoulement du groupe ou de la soupape doit etre raccordé a une mise à l'air libre.
Un vase d'expansion « spécial sanitaire » de faible capacité (0,5 l) peut compléter ce dispositif limitant ainsi l'écoulement d'eau. - Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que d'eventuels entartrages prematurés, il est indispensable d'équiper les mitigeurs de clapets antiretour sur l'eau froide et l'eau chaude.
- Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.
PROTECTION CONTRE LE GEL
- Vidanger totalement l'installation de chauffage ou la protégger par un antigel chauffage.
- Vidanger totalement l'échangeur sanitaire en ouvrant un robinet d'eau chaude et d'eau froide en point bas, et en dévissant le raccord (E) (voir nomenclature page 11).
Kit radio. (Ref F3AA40997)
De manière à optimiser la régulation chauffage tant au niveau confort qu'au niveau économique d'énergie nous vous préconisons d'équiper cette chaudière du kit radio.
La chaudière est complètement pré équipé pour le recevoir.
L'utilisateur bénéficiera ainsi de tous les avantages d'une régulation d'ambiance proportionnelle spécialement étudié et configurée pour cette chaudière ECO RADIO SYSTEM.
Ce kit comprend un satellite radio programmable et un récepteur radio à raccorder sur le connecteur spécifique de la chaudière.
Rif 5000. (ref F3AA40448)
Dans le cas d'une installation de chauffage à forté inertie de fonctionnement (tel que le réseau radiateur fonte ou plancher chauffant) nous vous préconisons d'équiper votre chaudière de la régulation climatique Rif 5000. Cette régulation comprend un boitier de régulation, une interface et une sonde externe.
- HYDROMOTRIX 23 kW
- 32 kW
1 - Circulateur
2 - Capterur de pression
3 - Moteur de vanne de régulation
4 - Robinet gaz
5 - Vanne d'isolement retardchauffage
6 - Vanne d'isolement département chauffage
7 - RTA
8 - Vidange chauffage
9 - Vase d'expansion
10* - Raccord Retour deuxieme circuit
(en option sur HYDROMOTRIX mixte 23kW/32kW)
11 - Corps de chauffe
12* - Raccord Départ deuxieme circuit
(en option sur HYDROMOTRIX mixte 23 kW/32 kW)
13 - Purgeur automatique + manuel

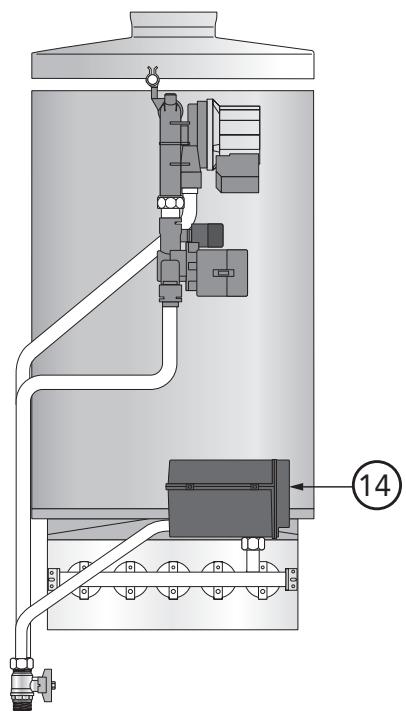

14 - Module/ Bloc gaz
14 - Module/ Bloc gaz
15-DAT
- placé à l'arrière du corps de chauffe
- HYDROMOTRIX 45 kW
GARANTIE
- Voir carte de garantie livre avec l'appareil.
FRISQUET S.A.
20, rue Branly ZI Beauval
77109 MEAUX Cedex
Tel: 01 60 09 91 00
Fax: 01 60 25 38 50
