FSW-0508TX - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Fast Ethernet
Marque	LevelOne
Modèle	FSW-0508TX
Nombre de ports	5 ports RJ-45 10/100 Mbps
Standards réseau	IEEE 802.3, 802.3u, 802.3x
Débit de données	Jusqu'à 200 Mbps en mode duplex intégral
Méthode de commutation	Store-and-forward
Alimentation	Adaptateur secteur externe 5V DC, 1A
Consommation électrique	Max 5W
Dimensions (L x P x H)	130 x 75 x 30 mm
Poids	Environ 200 g
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Indicateurs LED	Alimentation (verte), Lien/Activité par port (vert)
Câble supporté	Catégorie 5e ou supérieure
Fonctions principales	Commutation non gérée, auto-négociation, contrôle de flux
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec.
Sécurité	Ne pas exposer à l'eau ou à une chaleur excessive. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique.
Informations générales	Conçu pour une utilisation en intérieur. Garantie limitée 2 ans.

FOIRE AUX QUESTIONS - FSW-0508TX LEVELONE

Comment connecter le commutateur FSW-0508TX au réseau ?

Branchez l'adaptateur secteur sur le commutateur, puis connectez vos périphériques réseau (ordinateurs, routeurs) à l'aide de câbles Ethernet Cat-5e ou supérieurs.

Que signifie le voyant LED 'Lien/Act' ?

Le voyant vert indique une connexion active. S'il clignote, des données sont transmises ou reçues. S'il est éteint, le port n'est pas connecté.

Ce commutateur est-il géré ou non géré ?

Il s'agit d'un commutateur non géré (plug-and-play), aucune configuration n'est nécessaire.

Quels câbles utiliser avec le FSW-0508TX ?

Utilisez des câbles Ethernet à paire torsadée de catégorie 5e ou supérieure, avec connecteurs RJ-45.

Puis-je brancher un câble croisé (crossover) ?

Oui, le commutateur prend en charge l'auto-croisement (Auto MDI/MDIX) sur tous les ports.

Quelle est la consommation électrique maximale ?

La consommation maximale est d'environ 5 watts, avec une alimentation de 5V DC.

Comment nettoyer le commutateur ?

Débranchez l'alimentation, puis essuyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Le commutateur chauffe-t-il normalement ?

Un léger échauffement est normal. Assurez une ventilation adéquate et ne bloquez pas les grilles d'aération.

Que faire si un port ne fonctionne pas ?

Vérifiez le câble et la connexion. Assurez-vous que le périphérique est allumé. Testez avec un autre câble ou port.

Où trouver la notice complète du FSW-0508TX ?

La notice est disponible gratuitement au format PDF sur notre site notice-facile.com dans la rubrique téléchargement.

MODE D'EMPLOI FSW-0508TX LEVELONE

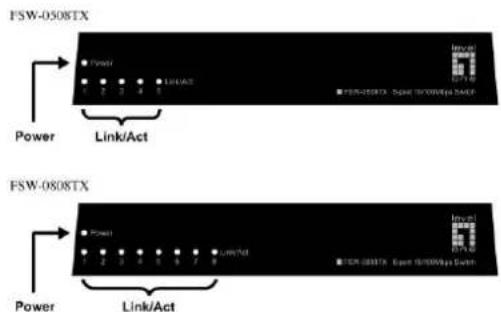

Installation physique

Indicateur DEL	État	Signification
Alimentation	Marche	Sous tension.
	Arrêt	Hors tension.
Lien/Act	Marche	Le port est connecté
	Clignotant	Transmission/Réception de données en cours
	Arrêt	Le port n'est pas connecté

Branchement de l'équipement

Étape1. Inspectez soigneusement l'adaptateur secteur et assurez-vous qu'il est correctement connecté à une source d'alimentation.
Étape2. Branchez l'adaptateur secteur sur le switch.
Étape3. Connectez vos périphériques réseau au switch en utilisant un câble Ethernet. (Par exemple, Cat-5e)

Español

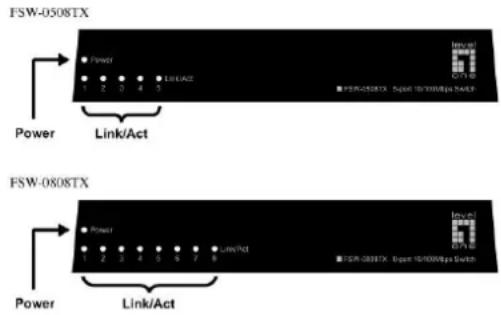

Instalación física
