Type de produit	Barre vidéo tout-en-un pour visioconférence
Marque	Digitus
Modèle	DS-55581
Résolution caméra	Ultra HD 4K (3840 x 2160 pixels à 30 ips)
Angle de vue	94° diagonale, 90° horizontal, 55° vertical
Zoom numérique	4x (Smart Zoom)
Microphones	2 microphones beamforming intégrés, portée de 7 m
Haut-parleur	Hi-Fi, 2 W max.
Alimentation	Via câble USB (ou adaptateur secteur externe en option)
Connectivité	USB-A 3.0, RJ45, entrée/sortie audio 3,5 mm
Dimensions (L x P x H)	26 x 5,6 x 6 cm
Poids	0,4 kg
Compatibilité OS	Windows 7+, macOS 10.10+, ChromeOS, Android 5.0+
Fonctions IA	Auto-framing, Smart Zoom, suivi des visages et locuteurs
Réduction de bruit	Oui, avec annulation d'écho acoustique (AEC)
Télécommande	Incluse
Contenu du paquet	Barre vidéo, câble USB 2.0 (1,8 m), adaptateur USB-A vers USB-C, télécommande, manuel
Montage	Support intégré pour fixation sur écran ou posé sur bureau
Couleur	Noir
Distance minimale d'enregistrement	50 cm

FOIRE AUX QUESTIONS - DS-55581 Digitus

Comment connecter la barre vidéo à mon ordinateur ?

Branchez simplement le câble USB fourni (ou via l'adaptateur USB-C) à un port USB de l'ordinateur. L'appareil est reconnu automatiquement (Plug & Play), aucun logiciel supplémentaire n'est nécessaire.

La barre vidéo est-elle compatible avec Zoom, Microsoft Teams ou Google Meet ?

Oui, elle fonctionne avec toutes les applications de visioconférence standard (Zoom, Teams, Meet, etc.) car elle est reconnue comme une caméra et un microphone USB standard.

Comment ajuster l'angle de la caméra ?

Utilisez la télécommande pour effectuer un mouvement panoramique (gauche/droite) ou d'inclinaison (haut/bas). La fonction ePTZ (pan-tilt-zoom électronique) permet un réglage précis sans pièces mobiles visibles.

Comment définir des préréglages de caméra ?

Positionnez la caméra à l'angle souhaité, puis appuyez longuement sur la touche 1, 2 ou 3 de la télécommande pendant 2 secondes jusqu'à un signal sonore. Vous pouvez enregistrer jusqu'à 3 préréglages.

Que faire si je n'ai pas de son ?

Vérifiez que la barre est bien sélectionnée comme périphérique audio dans les paramètres son de votre ordinateur. Assurez-vous que le volume n'est pas coupé (touche muet sur la télécommande). Redémarrez l'application de visioconférence si nécessaire.

Puis-je utiliser un microphone externe ?

Oui, la barre possède une entrée audio 3,5 mm et un port RJ45 dédié pour un microphone de table supplémentaire. Vous pouvez ainsi étendre la couverture audio.

Comment couper le microphone ?

Appuyez sur la touche Muet (marquée d'un micro barré) de la télécommande. Un indicateur visuel confirme l'activation du muet.

Quelle est la portée du microphone ?

Les microphones beamforming intégrés capturent la voix jusqu'à 7 mètres de distance, avec une réduction numérique du bruit pour une meilleure clarté.

Comment nettoyer la barre vidéo ?

Utilisez un chiffon doux et sec, légèrement humide si nécessaire. N'utilisez pas de produits abrasifs ou de solvants. Évitez de toucher l'objectif de la caméra.

Y a-t-il une garantie ?

La garantie légale de conformité s'applique. Pour plus d'informations, consultez le fabricant Assmann Electronic GmbH ou le revendeur.

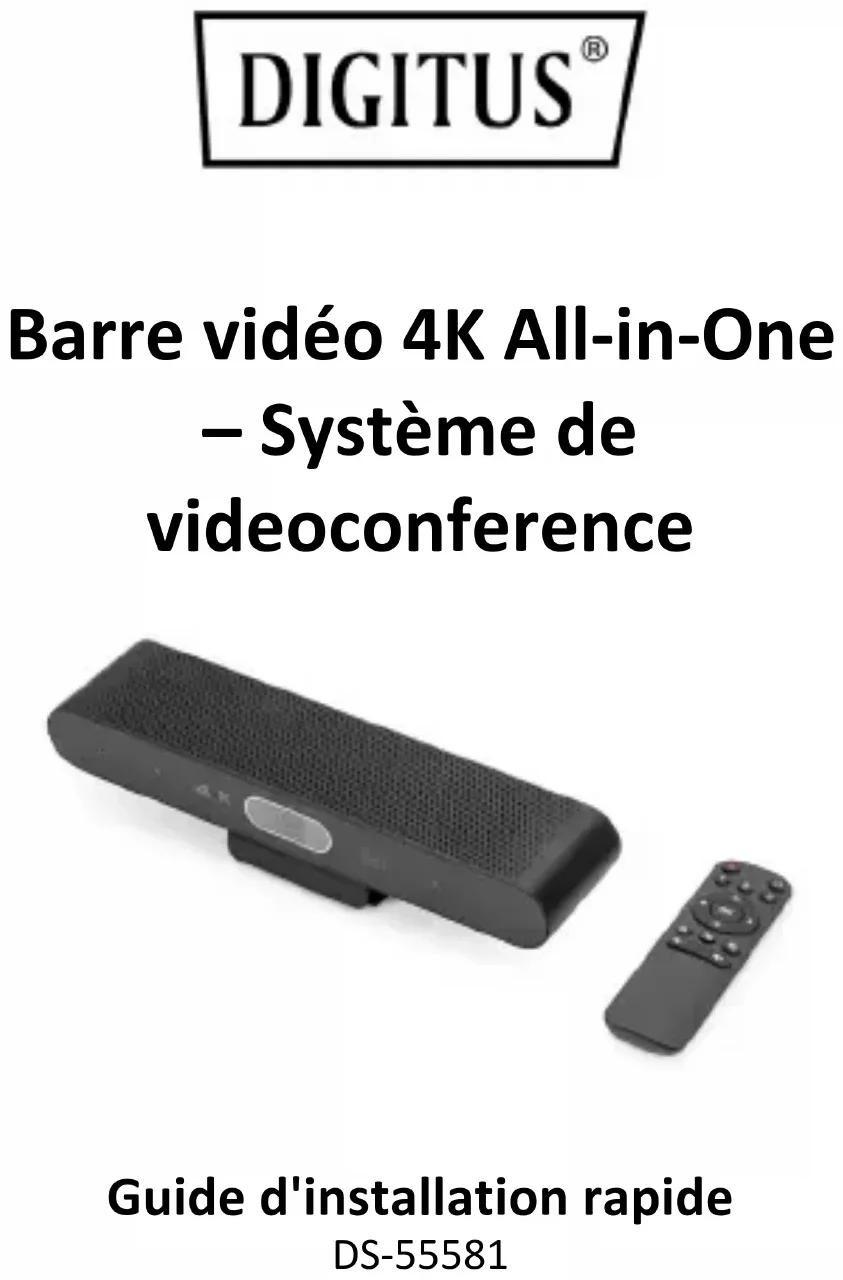

MODE D'EMPLOI DS-55581 Digitus

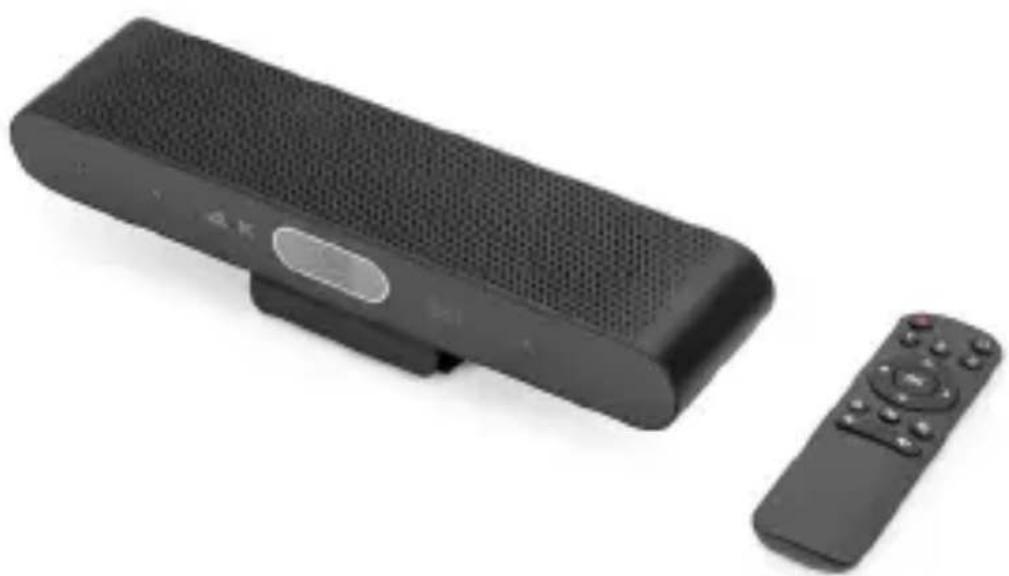

Barre vidéo 4K All-in-One – Système de videoconference

Guide d'installation rapide

DS-55581

1. Introduction

Le système de visioconférence 4K de DIGITUS® combine une caméra, un microphone et des haut-parleurs dans un seul appareil et convient aux pièces de petite et moyenne superficie. La barre vidéo se connecte simplement à un ordinateur portable ou à un ordinateur via USB, l'alimentation électrique est également assurée par le même câble USB. L'installation est un jeu d'enfant grâce au Plug & Play, et aucun logiciel supplémentaire n'est nécessaire. Il est livré avec une télécommande qui permet de contrôler facilement toutes les fonctions.

2. Principales caractéristiques

• Caméra Ultra HD 4K ePTZ (electronic Pan-Tilt-Zoom)
• Objectif grand angle – diagonal 94°, horizontal 90°, vertical 55°
• Appels vidéo Ultra HD 4K (jusqu'à 3840 x 2160 pixels / 30 images par seconde)
  • Capteur 3,0" (GC4663), 8 MP
• Auto-Framing, Smart Zoom (zoom numérique 4x) & AI Face/Speaker Tracking – grâce à l'IA (intelligence artificielle), la barre vidéo adapte automatiquement la position de la caméra, la

mise au point et le zoom afin de cadrer au mieux les participants.

• Beamforming Microphone Array
• 2 microphones Beamforming intégrés pour la capture de la parole et une portée audio de 7 m (Voice Pick Up)
• Digital Noise Reduction & Acoustic Echo Cancellation – suppression des bruits parasites indésirables et élimination des échos
  • Haut-parleur hi-fi avec 2 W max.
• Télécommande incluse pour un contrôle facile des fonctions

3. Contenu du paquet

• 1x barre vidéo
• 1x câble de connexion USB 2.0 (1,8 m)
• 1x Adaptateur USB-A vers USB-C
• 1x Télécommande
• 1x Manuel de l'utilisateur

1. Données techniques

Compatibilité	Windows 7 ou supérieur,macOS 10.10 ou supérieur, ChromeOS,Android 5.0 ou supérieur
Objectif de lacaméra	Objectif ultra grand angle (94°diagonale, 90° horizontal, 55° vertical)
Cadrageautomatique	Smart Zoom (zoom numérique 4x) etAl Face/ Speaker Tracking(suivi des visages et des locuteurs)
Distance minimaled'enregistrement	50 cm
Microphone	Réseau de microphones à formation defaisceau (4 microphones à formation defaisceau intégrés pour la capture de laparole et une portée audio de 5 m(captation de la voix)
	Détails dumicrophone:	Détails duhaut-parleur:
	Omnidirectionnel;Capture de la voix(portée audio): 7mFréquence:20 Hz – 8 kHzSensibilité: - 26 dBSPL (niveau depressionacoustique):120 dB max.	Puissance desortie maximalede 2 WRésistance:4 OhmFréquence:20 Hz – 24 kHzDimensions:26 x 5.6 x 6 cmPoids: 0,4 kg

Haut-parleur	Haut-parleur Hi-Fi avec 2W max.
Fonction de contrôle	Télécommande incluse pour un contrôle pratique des fonctions Contrôle automatique – ouverture, luminosité, contraste, balance des blancs
Résolution	up to 4K Ultra-HD (up to 3840 x 2160 / 30 Hz)
Connexions de la barre vidéo	1x USB-A 3.0 – Connexion PC hôte; 1x RJ45 – Connexion pour microphone de table supplémentaire; 1x entrée d'alimentation (alimentation externe) Connexion à l'alimentation électrique; 1x entrée audio (3,5 mm); 1x sortie audio (3,5 mm)
DSP Audio	Technologie AEC; AGC (contrôle automatique de gain); Réduction du bruit
Dimensions	26 x 5.6 x 6 cm (W x D x H)
Couler	Noir

5. Vue d'ensemble des connexions

1.)	Microphone
2.)	Caméra
3.)	Al on/ off
4.)	Haut-parleur
5.)	Support
6.)	Indicateur de la caméra
7.)	Port récepteur IR
8.)	Tube inverseur de phase

6. Mettre en place

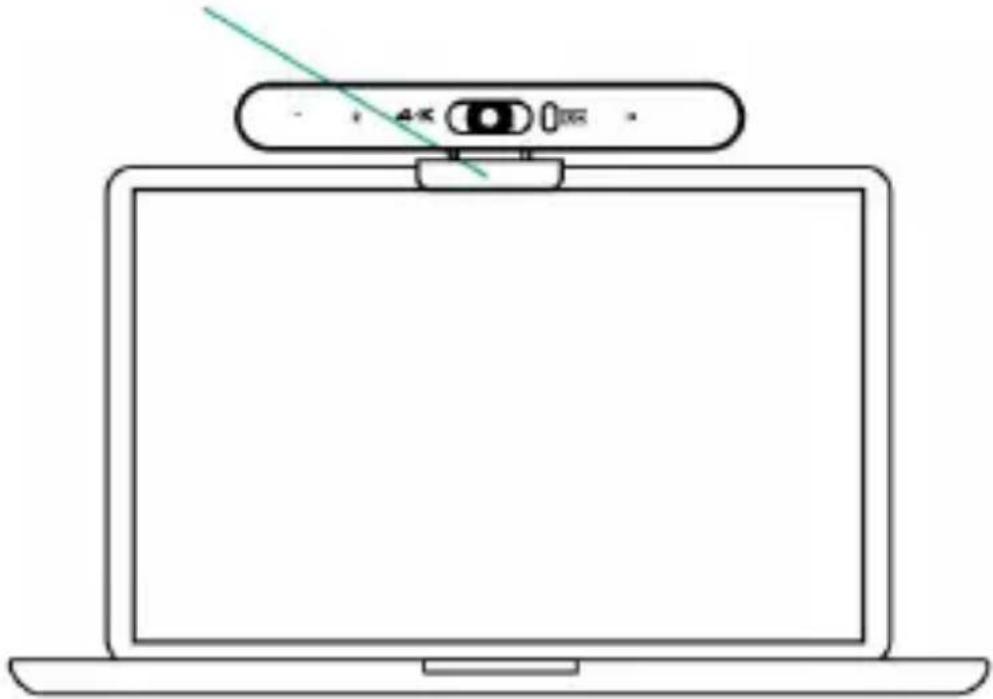

1. Monture

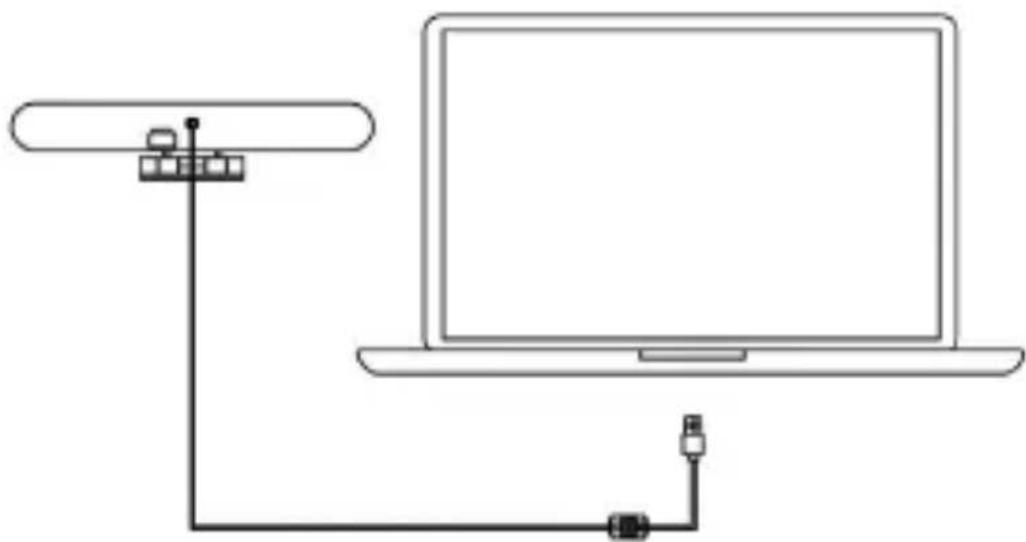

1. Lecteur gratuit, connectez-le directement à votre ordinateur et commencez à travailler.

7. Paramètres de préréglage de l'appareil photo

Réglez la vue de la caméra sur les positions que vous souhaitez présenter, puis appuyez longuement sur la touche 1 (ou 2/ 3) pendant 2 secondes. Après l'apparition d'un signal sonore, le préréglage de la caméra 1 a été effectué avec succès. Répétez les étapes ci-dessus, en appuyant sur les touches 1/ 2/ 3 respectivement. Vous pouvez définir 3 positions de préréglage au total. En répétant la même touche, le préréglage précédent est écrasé et remplacé par le dernier préréglage.

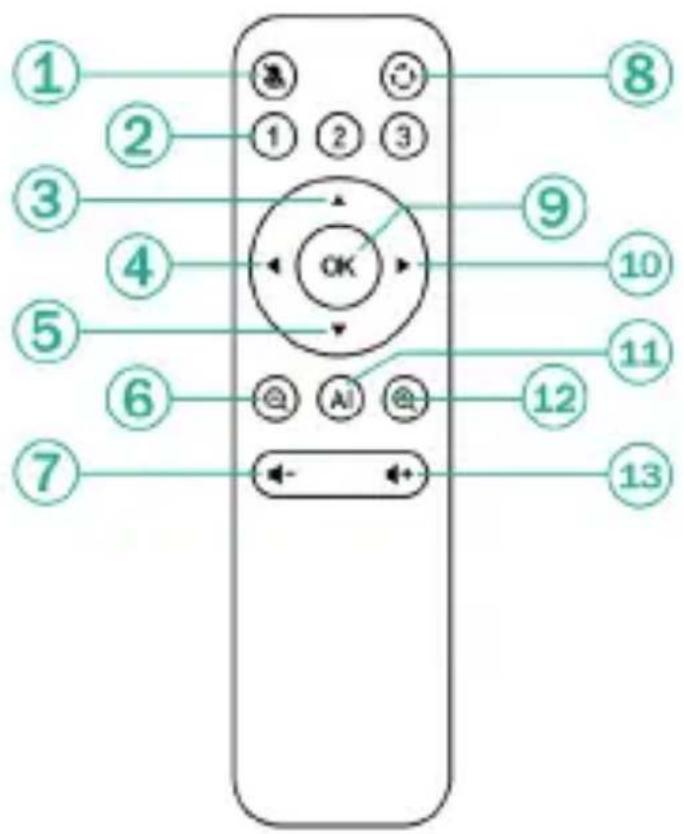

8. Télécommande de l'appareil photo

1 2 3 4 5 6 7 8 9 10 11 12 13

1	Sourdine	8	Rotation
2	Préréglage	9	Récupération
3	Inclinaison	10	Panoramique
4	Panoramique	11	Al on/ off
5	Inclinaison	12	Zoom avant
6	Zoom arrière	13	Volume +
7	Volume -

Clause de non-responsabilité

Par la présente, Assmann Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
