ST-G 400 E - Scie Global - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Scie à table avec moteur électrique de 400 W, capacité de coupe de 40 mm à 90°.
Dimensions	Dimensions de la table : 600 mm x 400 mm.
Poids	Poids total : 15 kg.
Utilisation	Idéale pour les travaux de découpe de bois, panneaux et matériaux similaires.
Maintenance	Vérifier régulièrement l'état de la lame et la nettoyer après chaque utilisation.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas porter de vêtements amples.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - ST-G 400 E Global

Comment assembler la scie Global ST-G 400 E ?

Pour assembler la scie Global ST-G 400 E, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de fixer solidement les pièces et de vérifier que toutes les vis sont bien serrées.

Quelle est la puissance de la scie Global ST-G 400 E ?

La scie Global ST-G 400 E a une puissance de 400 W.

Comment changer la lame de la scie Global ST-G 400 E ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez l'ancienne lame et remplacez-la par la nouvelle, en vous assurant qu'elle est bien fixée.

Quels types de matériaux puis-je couper avec la scie Global ST-G 400 E ?

La scie Global ST-G 400 E est conçue pour couper le bois, le plastique et certains métaux légers. Veuillez consulter le manuel pour les spécifications détaillées.

Que faire si la scie Global ST-G 400 E ne démarre pas ?

Vérifiez que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité est en position 'ON'. Si le problème persiste, contactez le service après-vente.

Comment entretenir la scie Global ST-G 400 E ?

Pour entretenir la scie, nettoyez régulièrement les résidus de coupe, vérifiez les lames et remplacez-les si nécessaire. Gardez également le moteur propre et inspectez les câbles pour des dommages.

Quelle est la garantie de la scie Global ST-G 400 E ?

La scie Global ST-G 400 E est généralement couverte par une garantie de 2 ans à partir de la date d'achat. Consultez votre manuel pour plus de détails sur les conditions de garantie.

Est-ce que des accessoires sont disponibles pour la scie Global ST-G 400 E ?

Oui, des accessoires tels que des lames supplémentaires et des guides de coupe sont disponibles. Veuillez consulter notre site web ou votre revendeur pour plus d'informations.

MODE D'EMPLOI ST-G 400 E Global

Instructions de service Scie à guichet électronique

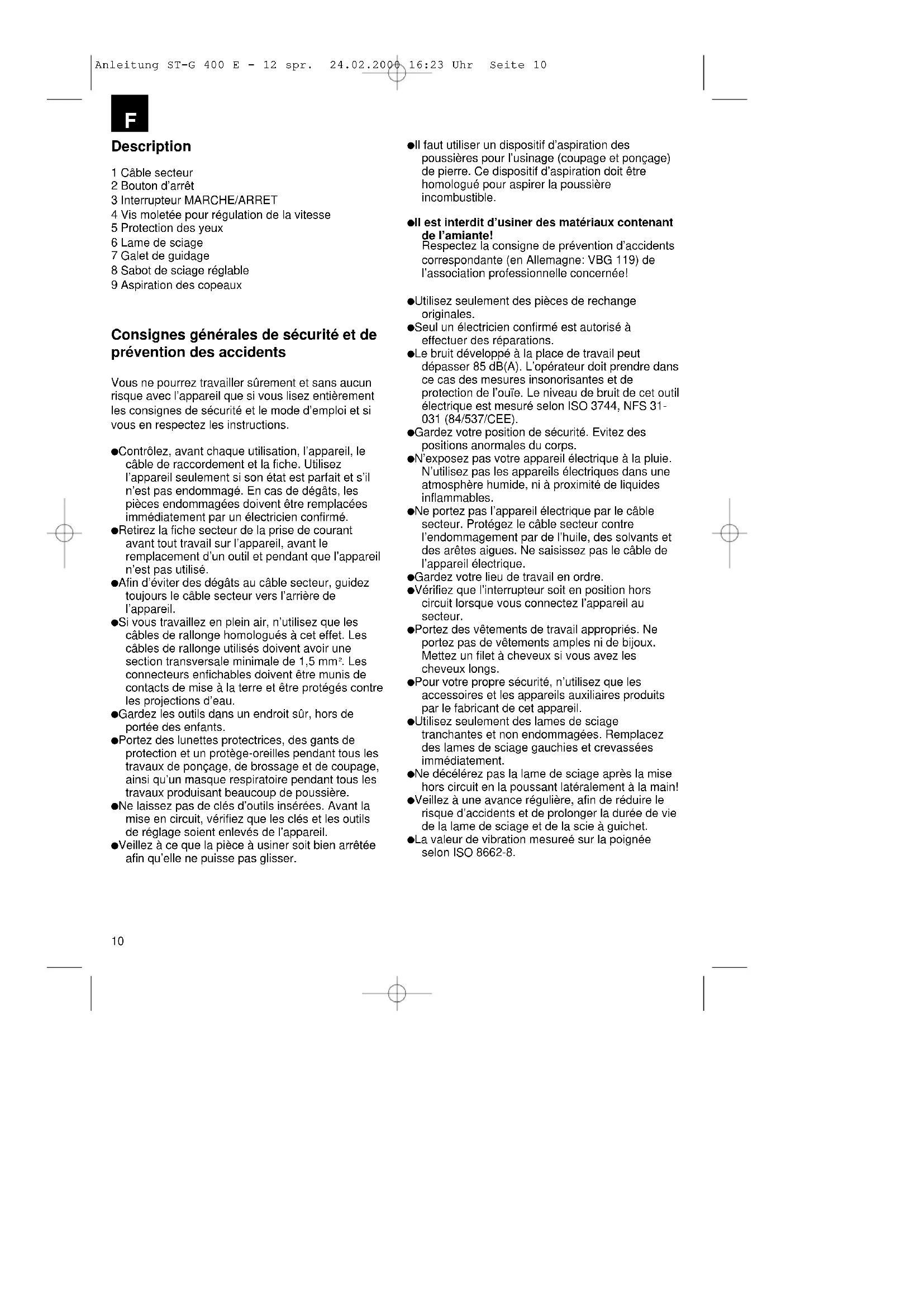

Anleitung ST-G 400 E - 12 spr. 24.02.2000 16:23 Uhr Seite 910 Description 1 Câble secteur 2 Bouton d’arrêt 3 Interrupteur MARCHE/ARRET 4 Vis moletée pour régulation de la vitesse 5 Protection des yeux 6 Lame de sciage 7 Galet de guidage 8 Sabot de sciage réglable 9 Aspiration des copeaux Consignes générales de sécurité et de prévention des accidents Vous ne pourrez travailler sûrement et sans aucun risque avec l’appareil que si vous lisez entièrement les consignes de sécurité et le mode d’emploi et si vous en respectez les instructions. Contrôlez, avant chaque utilisation, l’appareil, le câble de raccordement et la fiche. Utilisez l’appareil seulement si son état est parfait et s’il n’est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé. Retirez la fiche secteur de la prise de courant avant tout travail sur l’appareil, avant le remplacement d’un outil et pendant que l’appareil n’est pas utilisé. Afin d’éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l’arrière de l’appareil. Si vous travaillez en plein air, n’utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm

. Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d’eau. Gardez les outils dans un endroit sûr, hors de portée des enfants. Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu’un masque respiratoire pendant tous les travaux produisant beaucoup de poussière. Ne laissez pas de clés d’outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l’appareil. Veillez à ce que la pièce à usiner soit bien arrêtée afin qu’elle ne puisse pas glisser. Il faut utiliser un dispositif d’aspiration des poussières pour l’usinage (coupage et ponçage) de pierre. Ce dispositif d’aspiration doit être homologué pour aspirer la poussière incombustible. Il est interdit d’usiner des matériaux contenant de l’amiante! Respectez la consigne de prévention d’accidents correspondante (en Allemagne: VBG 119) de l’association professionnelle concernée! Utilisez seulement des pièces de rechange originales. Seul un électricien confirmé est autorisé à effectuer des réparations. Le bruit développé à la place de travail peut dépasser 85 dB(A). L’opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l’ouïe. Le niveau de bruit de cet outil électrique est mesuré selon ISO 3744, NFS 31- 031 (84/537/CEE). Gardez votre position de sécurité. Evitez des positions anormales du corps. N’exposez pas votre appareil électrique à la pluie. N’utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables. Ne portez pas l’appareil électrique par le câble secteur. Protégez le câble secteur contre l’endommagement par de l’huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l’appareil électrique. Gardez votre lieu de travail en ordre. Vérifiez que l’interrupteur soit en position hors circuit lorsque vous connectez l’appareil au secteur. Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs. Pour votre propre sécurité, n’utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil. Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement. Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main! Veillez à une avance régulière, afin de réduire le risque d’accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet. La valeur de vibration mesureé sur la poignée selon ISO 8662-8.

Mode d’emploi pour la scie à guichet électronique, type ST-G 400 E

Manoeuvre impulsionnelle (Fig. 1): Mise en circuit: Poussez l’interrupteur MARCHE/ARRET Mise hors circuit: Relâchez l’interrupteur MARCHE/ARRET Manoeuvre permanente: Mise en circuit: Poussez l’interrupteur MARCHE/ARRET et bloquez l’interrupteur poussé au moyen du bouton d’arrêt. Mise hors circuit: Poussez, ensuite relâchez l’interrupteur MARCHE/ARRET. Régulateur du nombre de tours L’utilisateur peut régler le nombre de tours en continu en exerçant une pression plus ou moins forte sur l’interrupteur MARCHE/ARRET. En poussant cet interrupteur légèrement, on obtient un petit nombre de tours. En poussant cet interrupteur fortement, on obtient un haut nombre de tours. Cette fonction vous permet de choisir le nombre de cycles par minute, en fonction du travail à effectuer. Présélection électronique du nombre des tours (Fig. 3) En tournant la vis moletée sur l’interrupteur MARCHE/ARRET, on peut prérégler le nombre de tours désiré. Tournez la vis moletée dans la direction „PLUS“ pour augmenter le nombre de tours, et tournez la vis moletée dans la direction „MOINS“ pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail. Les règles généralement valables pour la vitesse de coupe pendant l’usinage par enlèvement des copeaux s’appliquent dans ce cas aussi. Remplacement d’une lame de sciage (Fig. 2) Avant d’effectuer toute sorte de travaux sur l’appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant. Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu’à la butée entre la tige et l’étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux. Il faut que la denture de la lame de sciage soit diri- gée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulis- seau et du galet de roulement. Réglage du sabot de sciage (coupes en biais et sciage à proximité des bords, Fig. 4) Après avoir desserré les deux vis sur la face inférieu- re, on peut pivoter le sabot de sciage par 45° au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les posi- tions angulaires de 15°, de 30° et de 45° sont mar- quées par des traits. Toute position angulaire entre les marquages peut être réglée aussi. Pour régler l’angle de coupe, desserrez les deux vis (Fig. 4), jusqu’à ce qu’il soit justement possible de déplacer le sabot de sciage. Réglez l’angle désiré et reserrez les deux vis. Pour pouvoir scier jusqu’au bord, on peut glisser le sabot de sciage vers l’arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l’arrière. Resserrez les deux vis. Dispositif d’aspiration La scie à guichet est munie d’un raccord d’aspira- teur. On peut raccorder n’importe quel aspirateur à l’orifice d’aspiration sur l’extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur. CARACTERISTIQUES TECHNIQUES Tension nominale: 230 V ~ 50 Hz Puissance absorbée: 400 W Cycles par minute: 500 - 2900 min

Course: 16 mm Profondeur de coupe, bois: 55 mm Profondeur de coupe, plastique: 20 mm Profondeur de coupe, fer: 3 mm Coupe en biais: max. 45° (gauche et droite) Niveau de pression acoustique LPA: 89 dB(A) Niveau d’intensité acoustique LWA: 96 dB(A) Vibration a

Bouton Interrupteur MARCHE/ARRET Mise en circuit: Pousser l’interrupteur MARCHE/ARRET Service continu: Bloquer l’interrupteur MARCHE/ARRET au moyen du bouton d’arrêt Mise hors circuit: Poussez, ensuite relâchez l’interrupteur MARCHE/ARRET. Pour régler le sabot de sciage vers la gauche ou la droite à un angle maximum de 45°, desserrez les deux vis. Pour augmenter le nombre de cycles par minute, tournez le régulateur de vitesse. ● Mise en place de la lame de scie: Insérer la lame de scie dans le coulisseau jusqu’en butée et bien la serrer. Attention ! Vérifiez que la lame de scie soit dans la rainure dans le sens de la marche. ● Utiliser toujours une lame de scie parfaite et appro- priée. ● Ne mettre la scie sau- teuse en route qu’avec une lame de scie en place. ● Graisser occasionnelle- ment le galet de dépla- cement avec une goutte d’huile. Desserrage de la lame de scie : Tourner la clé à six pans creuse d’environ 1 tour vers la gauche.
