MODE D'EMPLOI C24EO3 Vulcan
VULCAN
CATALOG OF REPLACEMENT PARTS
C24EO3 ML-136006
C24EO5 ML-136007
Table of Contents
5 CONTROLS
7 ELECTRICAL COMPONENTS
9 ELECTRICAL COMPONENTS (AUTOFILL)
11 DOOR
13 COMPARTMENT
15 DRAIN ASSEMBLY
17 HEATER ELEMENT AND SHIELDS
19 CABINET


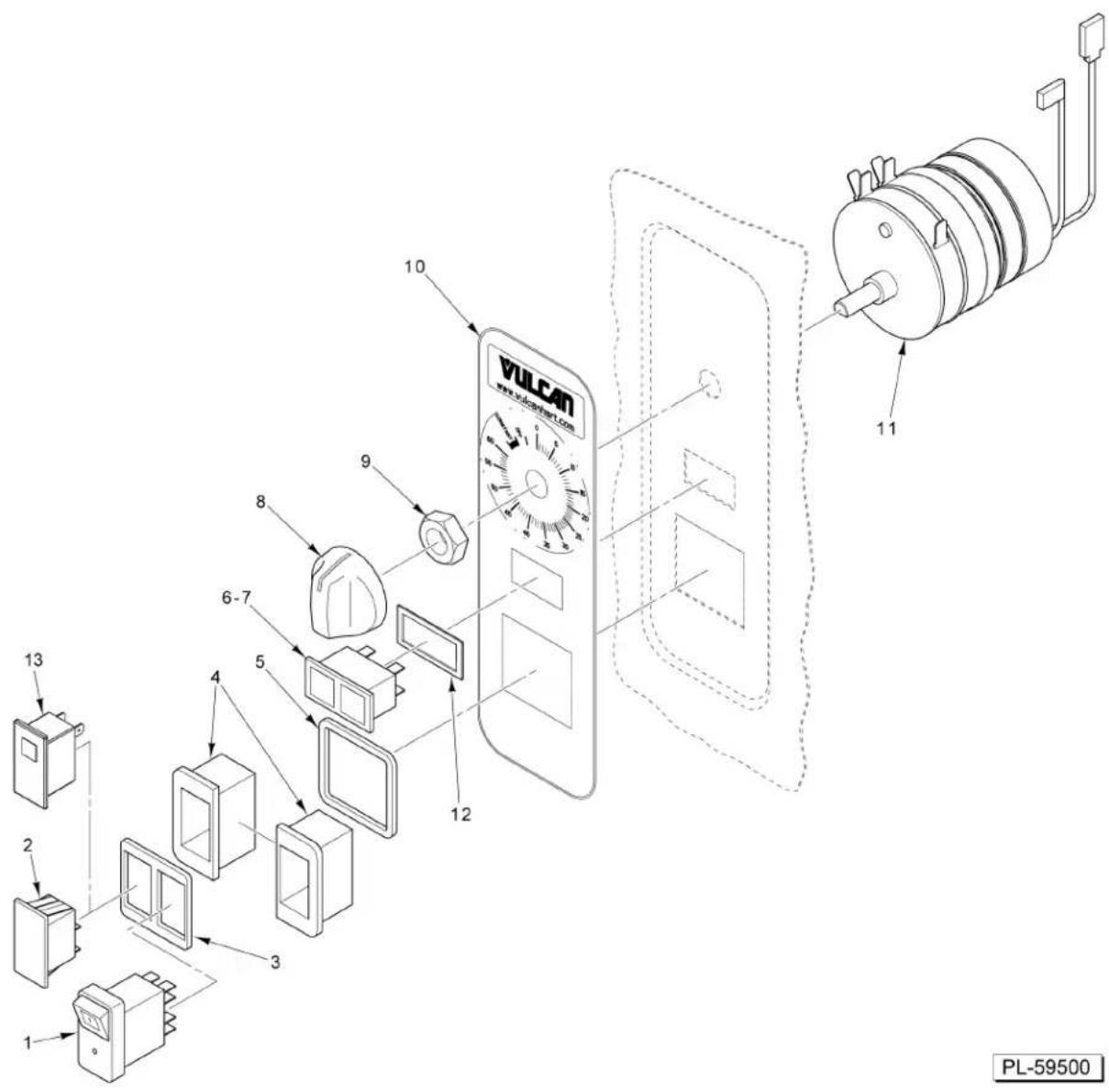

CONTROLS
ILLUS. PART NO. NAME OF PART AMT. PL-59500
1 00-855677-00003 Switch - On/Off Monetary LT. DPDT....1
2 00-856680-00001 Plug - Blank Assy. (Incls. Gasket)....1
3 00-855795-00001 Gasket - Switch....1
4 00-855794-00001 Bezel - Switch....2
5 00-855796-00001 Gasket - Bezel....1
6 00-913102-00265 Double Light Assy. (Amber - Low Water / Red - Cook)....1
7 00-856680-00001 Plug - Blank Assy. (Incls. Gasket)....1
8 00-856773-00001 Knob - Timer....1
9 00-854693-00001 Shaft - Rotary Seal....1
10 00-856771-00002 Overlay - Control (Vulcan)....1
11 00-913102-0176A Kit - Timer (Incls Shaft Seal & Knob)....1
12 00-856680-00001 Plug - Blank Assy. (Incls. Gasket)....1
13 00-858738-00001 Light - Indicator (Overfill) (Autofill Units Only)....1


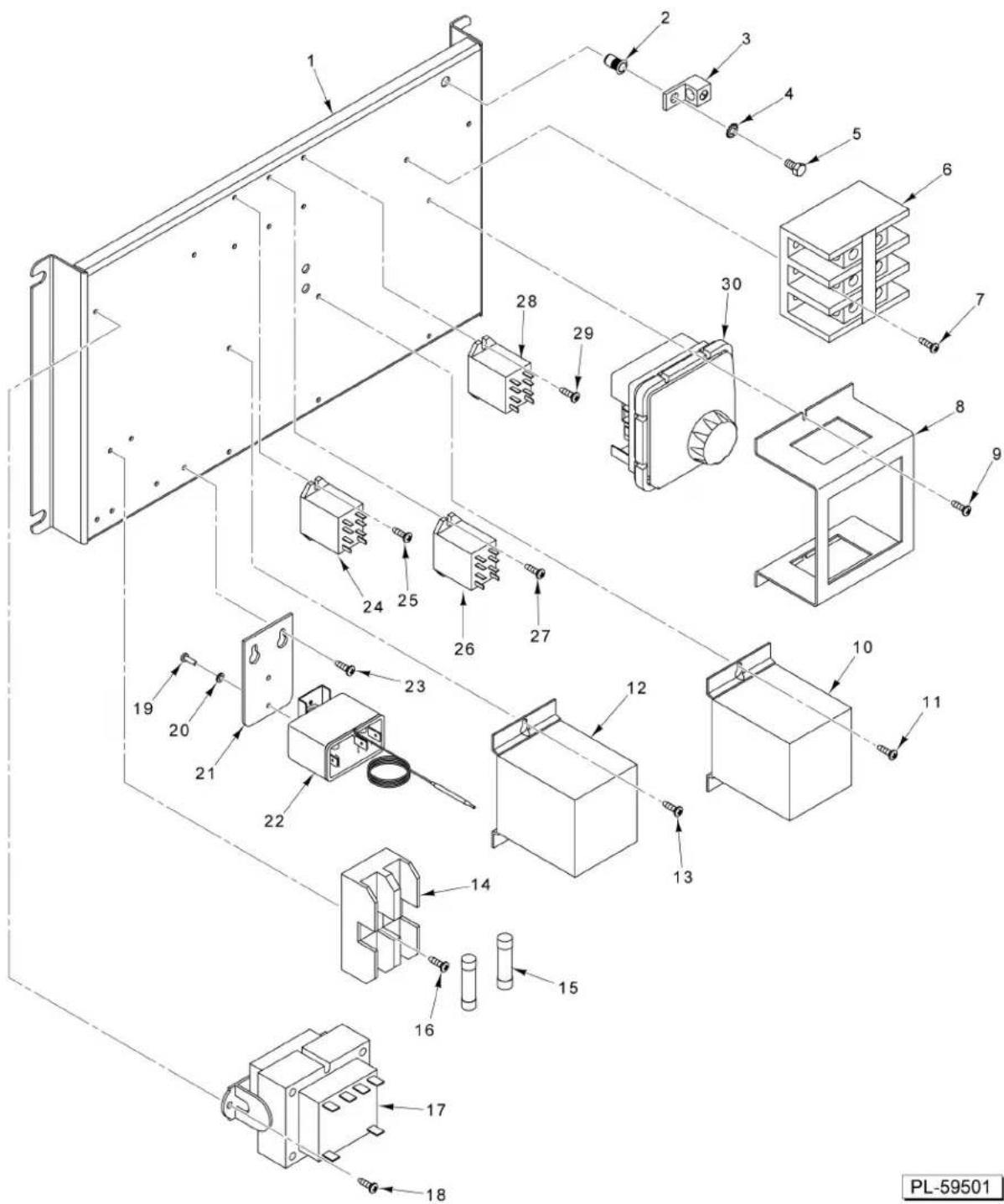

ELECTRICAL COMPONENTS
ILLUS. PART NO. NAME OF PART AMT. PL-59501
| 1 | Plate - Mounting......1 | |
| 2 | 00-936742-00001 | Nut 10-24 Insert......1 |
| 3 | 00-118544-00002 | Lug - Grounding......1 |
| 4 | WL-014-07 | Lockwasher #10 External Shakeproof (SST)......1 |
| 5 | SC-120-23 | Mach. Screw 10-24 x 3/8 Hex Hd......1 |
| 6 | 00-410472-00008 | Block - Terminal (3-Pole)......1 |
| 7 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 8 | Bracket - Controller......1 | |
| 9 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 10 | 00-840115 | Contactor (25 Amp.)......1 |
| 11 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 12 | 00-840115 | Contactor (25 Amp.)......1 |
| 13 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 14 | 00-855028-00001 | Block - Fuse......1 |
| 15 | 00-423986-00001 | Fuse (KTK-R-3)......2 |
| 16 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 17 | 00-294500-00033 | Transformer (60 VA. 50/60 Hz.)......1 |
| 18 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 19 | SC-113-10 | Mach. Screw 4-40 x 3/8 Phil. Pan Hd......1 |
| 20 | WL-003-09 | Lockwasher #6 Helical......1 |
| 21 | Mount - High Limit......1 | |
| 22 | 00-857637-00001 | Thermostat - High Limit Temperature......1 |
| 23 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 24 | 00-416535-00006 | Relay - DPST (120 V.)......1 |
| 25 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 26 | 00-416535-00006 | Relay - DPST (120 V.)......1 |
| 27 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 28 | 00-416535-00006 | Relay - DPST (120 V.)......1 |
| 29 | SD-019-29 | Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B......2 |
| 30 | 00-857578-00001 | Controller - Temperature......1 |


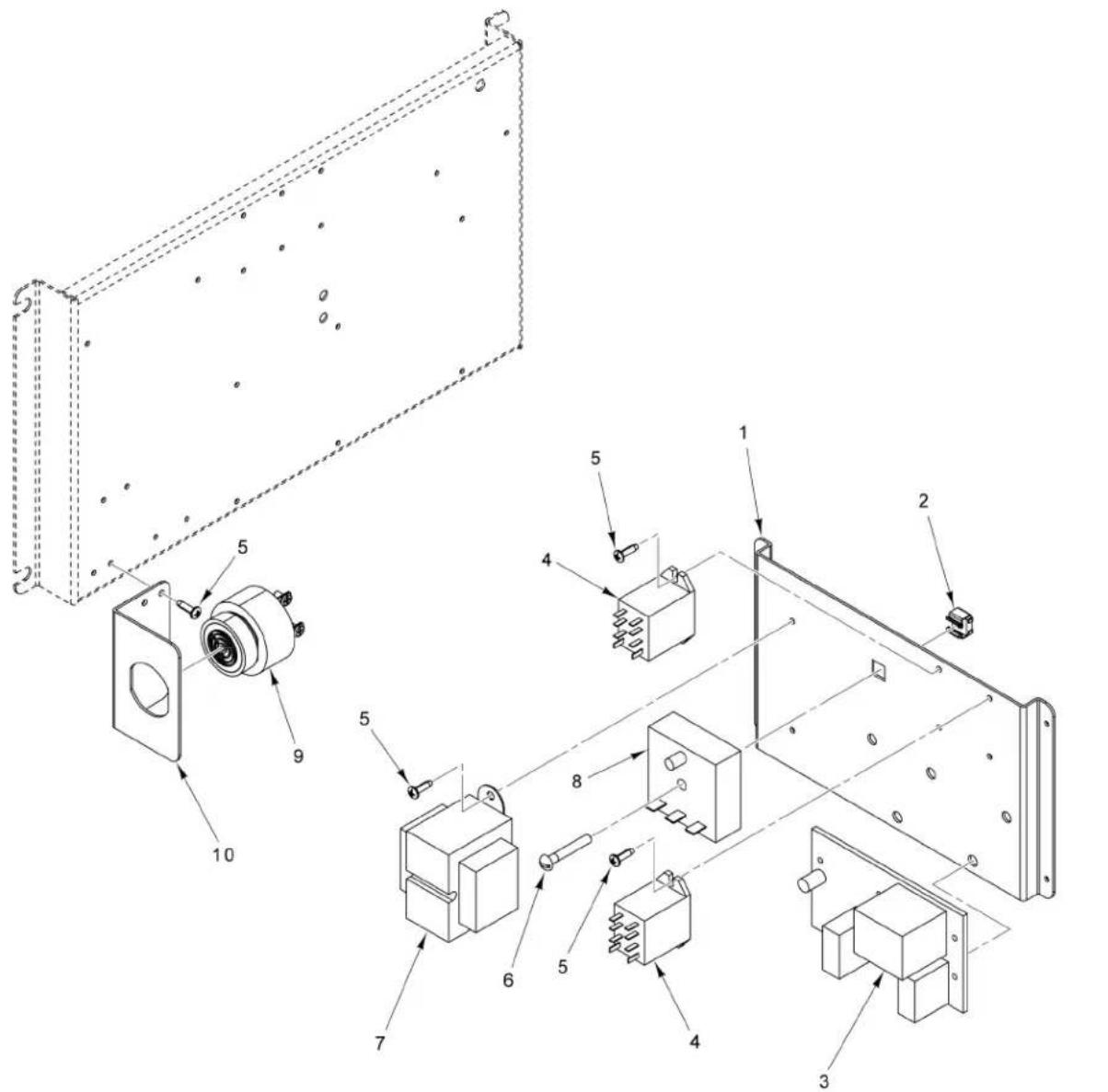

ELECTRICAL COMPONENTS (AUTOFILL)
ELECTRICAL COMPONENTS (AUTOFILL)
ILLUS. PART NO. NAME OF PART AMT. PL-61469
1 00-858726-00002 Plate - Control....1
2 NS-049-01 Panel Nut 10-24....1
3 00-844069-00001 Control - Low Water....1
4 00-856699-00001 Switch - Relay....2
5 SD-019-29 Self-Tapping Screw 6-20 x 1/2 Phil. Pan Hd., Type B....6
6 SC-021-96 Mach. Screw 10-24 x 1-1/4 Slotted Rd. Hd. (SST)....1
7 00-411500-00012 Transformer (120 VAC, 24 V., 40 VA)....1
8 00-855661-00001 Relay - Time Delay....1
9 00-858728-00001 Buzzer (Water Level)....1
10 00-858726-00003 Bracket - Buzzer....1


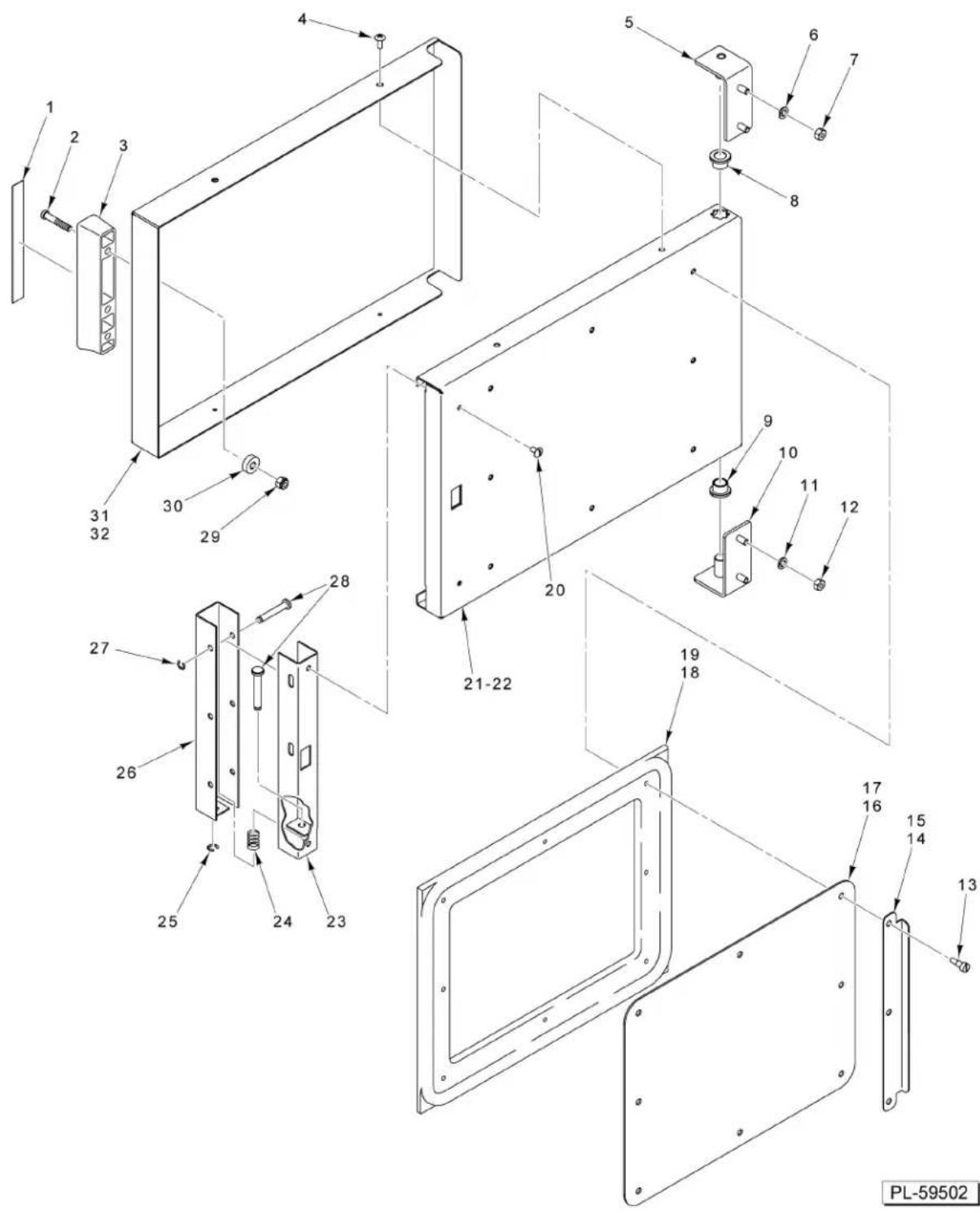

DOOR
ILLUS. PART NO. NAME OF PART AMT. PL-59502
| 1 | 00-855288-00001 | Face Plate - Door Handle......1 |
| 2 | SC-120-70 | Cap Screw 1/4-20 x 1-5/8 Hex Socket Hd......2 |
| 3 | 00-855287-00001 | Handle - Door......1 |
| 4 | SC-066-20 | Mach. Screw 10-32 x 1/2 Phil. Truss Hd. (SST)......4 |
| 5 | 00-855521-00001 | Hinge Assy. - Door (Top)......1 |
| 6 | WL-006-17 | Lockwasher 1/4 Helical (SST)......2 |
| 7 | NS-046-38 | Nut 1/4-20 Hex (SST)......2 |
| 8 | 00-817643 | Bearing - Flanged......1 |
| 9 | 00-817643 | Bearing - Flanged......1 |
| 10 | 00-855521-00002 | Hinge Assy. - Door (Bottom)......1 |
| 11 | WL-006-17 | Lockwasher 1/4 Helical (SST)......2 |
| 12 | NS-046-38 | Nut 1/4-20 Hex (SST)......2 |
| 13 | 00-855597-00002 | Screw 10-32 x 5/16 Slotted (SST)......3 |
| 14 | 00-855714-00001 | Gasket - Door Guard (3-Pan)......1 |
| 15 | 00-855714-00002 | Gasket - Door Guard (5-Pan)......1 |
| 16 | 00-855285-00001 | Gasket Retainer - Door (3-Pan)......1 |
| 17 | 00-855285-00002 | Gasket Retainer - Door (5-Pan)......1 |
| 18 | 00-857085-00001 | Kit - Door Gasket (3 Pan)......1 |
| 19 | 00-857085-00002 | Kit - Door Gasket (5 Pan)......1 |
| 20 | SC-053-05 | Mach. Screw 10-24 x 3/8 Slotted Truss Hd. (SST)......2 |
| 21 | 00-855581-00001 | Door - Inner (3 Pan)......1 |
| 22 | 00-855581-00002 | Door - Inner (5 Pan)......1 |
| 23 | 00-855583-00001 | Bracket - Door Latch......1 |
| 24 | 00-855298-00001 | Latch Spring - Door......1 |
| 25 | RR-006-22 | Retaining Ring 1/4 In. (SST)......1 |
| 26 | 00-855585-00001 | Latch Actuator - Door......1 |
| 27 | RR-006-22 | Retaining Ring 1/4 In. (SST)......3 |
| 28 | 00-855590-00002 | Pin - Clevis 1.525 In. Lg......4 |
| 29 | NS-048-63 | Lock Nut 1/4-20 Hex (SST)......2 |
| 30 | 00-855290-00001 | Bearing - Door Handle......2 |
| 31 | 00-855580-00001 | Frame - Door (3-Pan)......1 |
| 32 | 00-855580-00002 | Frame - Door (5-Pan)......1 |


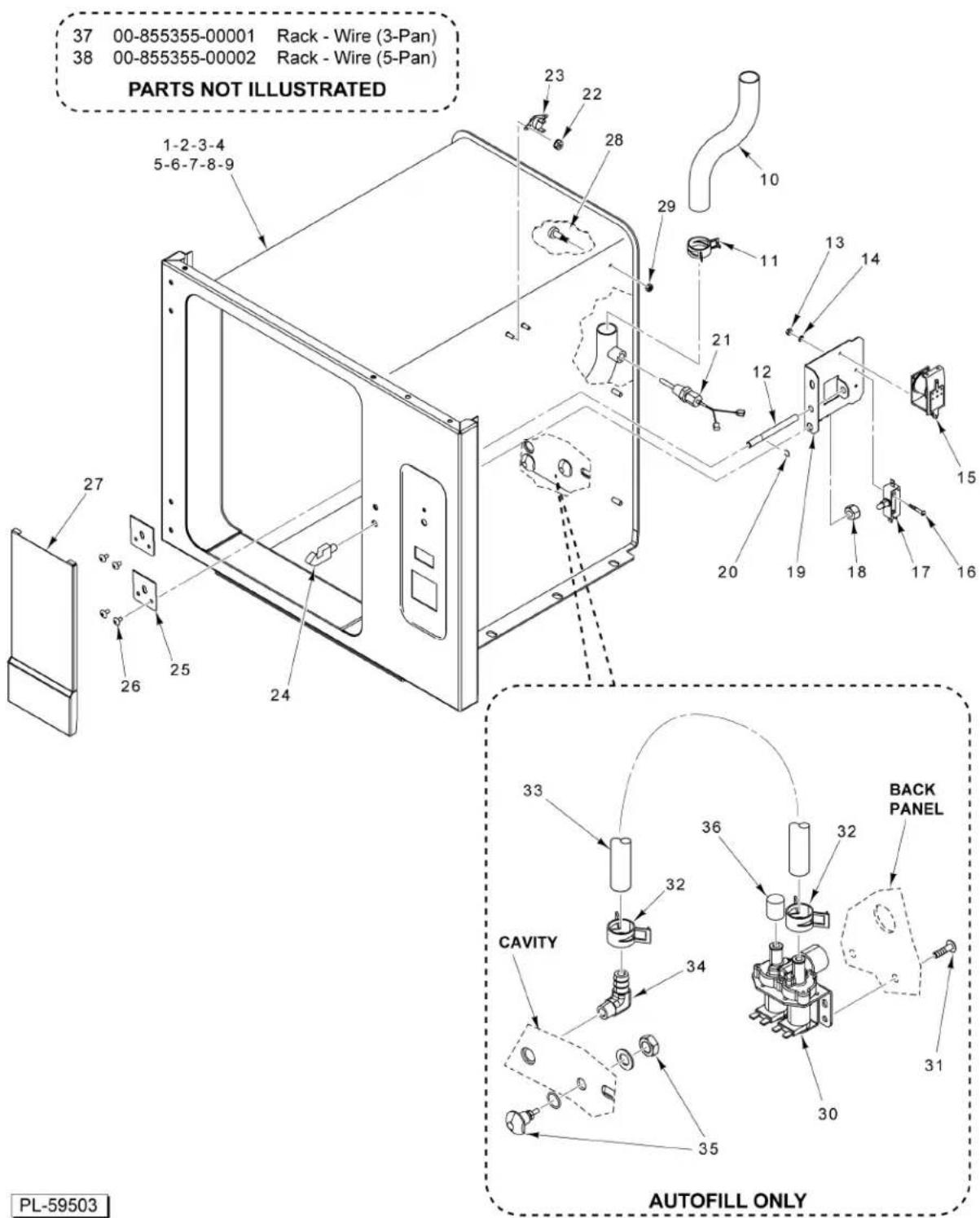

COMPARTMENT
ILLUS. PART NO. NAME OF PART AMT. PL-59503
| 1 | 00-857555-00001 | Compartment (3 Pan).... | 1 |
| 2 | 00-857555-00002 | Compartment (3-Pan) (Autofill Units Only).... | 1 |
| 3 | 00-857569-00001 | Compartment (5 Pan).... | 1 |
| 4 | 00-857569-00002 | Compartment (5-Pan) (Autofill Units Only).... | 1 |
| 5 | 00-857601-00001 | Insulation - Rear (3 Pan).... | 1 |
| 6 | 00-857602-00001 | Insulation - Rear (5 Pan).... | 1 |
| 7 | 00-857553-00001 | Wrap - Insulation (3 Pan).... | 1 |
| 8 | 00-857554-00001 | Wrap - Insulation (5 Pan).... | 1 |
| 9 | 00-557598 | Tape - Aluminum Foil.... | AR |
| 10 | 00-557477 | Hose (4 Ft.) (Green).... | AR |
| 11 | 00-557847-00001 | Clamp - Hose.... | 2 |
| 12 | 00-855307-00001 | Actuator Rod - Door.... | 1 |
| 13 | NS-011-07 | Nut 6-32 Hex (SST).... | 2 |
| 14 | WL-014-03 | Lockwasher #6 External (SST).... | 2 |
| 15 | 00-411499-00004 | Buzzer (115 V.).... | 1 |
| 16 | SC-021-12 | Mach. Screw 6-32 x 1 Slotted Rd. Hd. (SST).... | 1 |
| 17 | 00-842049 | Switch - Door.... | 1 |
| 18 | NS-015-13 | Nut 3/8-16 Hex (SST).... | 1 |
| 19 | 00-855308-00001 | Actuator Bracket - Door.... | 1 |
| 20 | RR-006-22 | Retaining Ring 1/4 In. (SST).... | 2 |
| 21 | 00-857610-00001 | Probe - Temperature.... | 1 |
| 22 | NS-044-09 | Nut Assy. 10-24 Hex KEPS.... | 2 |
| 23 | 00-857603-00001 | Thermostat - Hold.... | 1 |
| 24 | 00-855586-00001 | Bullet - Door.... | 1 |
| 25 | 00-857574-00001 | Mount - Baffle.... | 2 |
| 26 | SC-066-22 | Mach. Screw 10-32 x 3/8 Phil. Truss Hd. (SST).... | 4 |
| 27 | 00-858725-00001 | Baffle Assy. - Exhaust.... | 1 |
| 28 | 00-855337-00001 | Shoulder Screw 10-32 Slotted (SST).... | 4 |
| 29 | NS-049-09 | Nut Assy. 10-32 (SST).... | 8 |
| 30 | 00-856720-00004 | Valve - Dual Water 4.8 - 0.75 GPM (Autofill Units Only).... | 1 |
| 31 | SC-066-06 | Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST) (Autofill Units Only).... | 2 |
| 32 | 00-557844 | Clamp - Hose (19mm) (Autofill Units Only).... | 2 |
| 33 | 00-557681 | Hose (16 In.) (Autofill Units Only).... | 1 |
| 34 | FP-090-91 | Fitting - Hose 1/2 Hose to 1/4 NPT (Brass) (Autofill Units Only).... | 1 |
| 35 | 00-858727 | Probe Assy. (Incls. Gasket, Washer, & Nuts) (Autofill Units Only).... | 2 |
| 36 | 00-857526-00001 | Cap - Vinyl (1/2 ID x 1 In.) (Autofill Units Only).... | 1 |
| 37 | 00-855355-00001 | Rack - Wire (3-Pan).... | AR |
| 38 | 00-855355-00002 | Rack - Wire (5-Pan).... | AR |


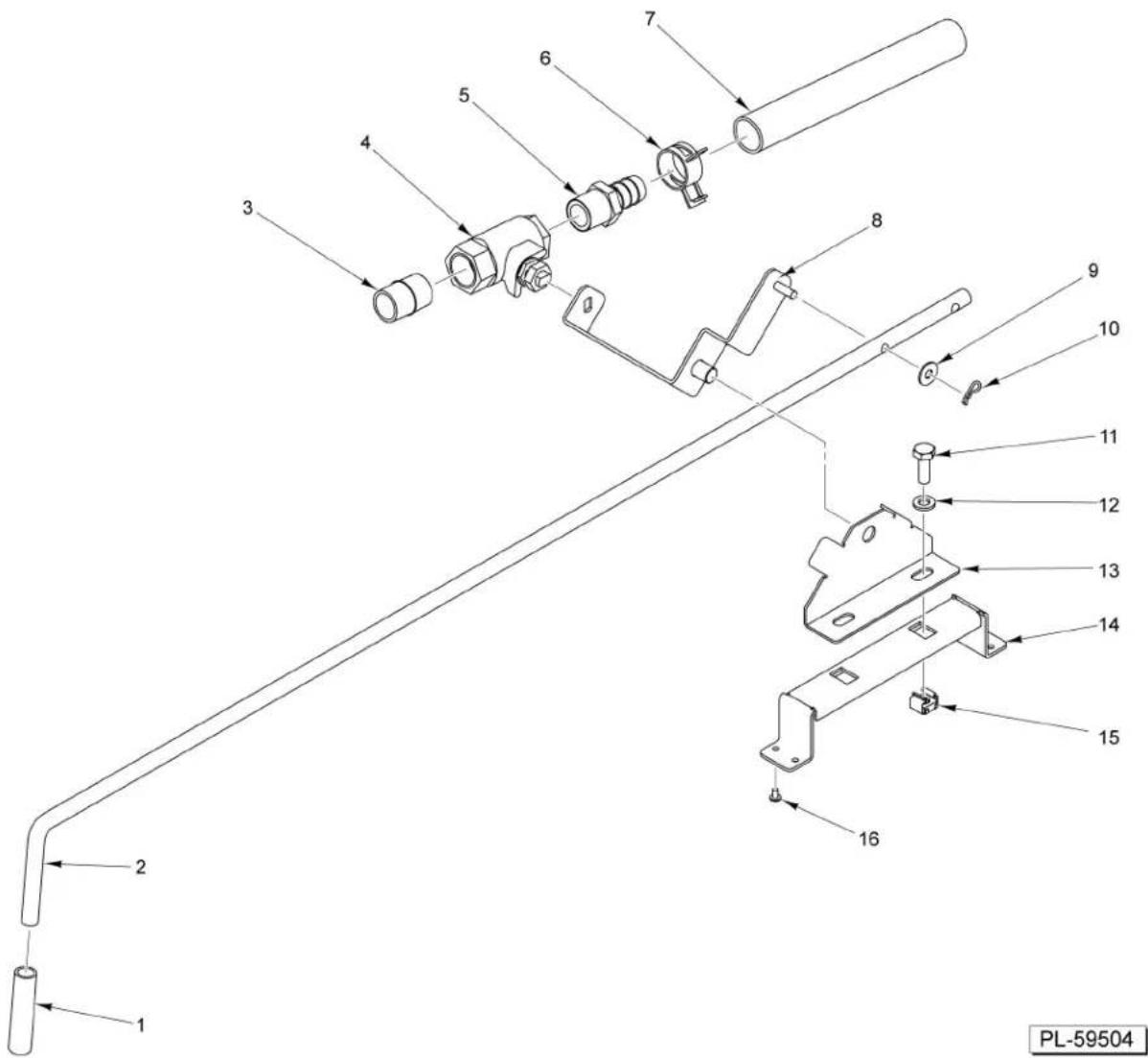

DRAIN ASSEMBLY
ILLUS. PART NO. NAME OF PART AMT. PL-59504
| 1 | 00-856736-00001 | Cap - Handle......1 |
| 2 | 00-856729-00001 | Handle - Drain......1 |
| 3 | FP-040-42 | Pipe 1/2 x 1-1/8 TBE (Brass)......1 |
| 4 | 00-881161 | Valve - Ball......1 |
| 5 | FP-087-39 | Fitting - Hose 5/8 Hose to 1/2 NPT (Brass)......1 |
| 6 | 00-557845 | Clamp - Hose (24mm)......1 |
| 7 | 00-557475 | Hose 5/8 ID x 0.955 OD (1.66 Ft.) (Blue)......AR |
| 8 | 00-857560-00001 | Lever - Drain......1 |
| 9 | WS-029-45 | Washer......1 |
| 10 | 00-855729-00001 | Pin - Cotter......1 |
| 11 | SC-041-01 | Cap Screw 1/4-20 x 3/4 Hex Hd. (SST)......2 |
| 12 | WL-006-17 | Lockwasher 1/4 Helical (SST)......2 |
| 13 | 00-857561-00001 | Pivot - Drain......1 |
| 14 | 00-857562-00001 | Spacer - Drain Pivot......1 |
| 15 | NS-049-13 | Insert......2 |
| 16 | RS-030-08 | Rivet - Dome 1/8 In......4 |


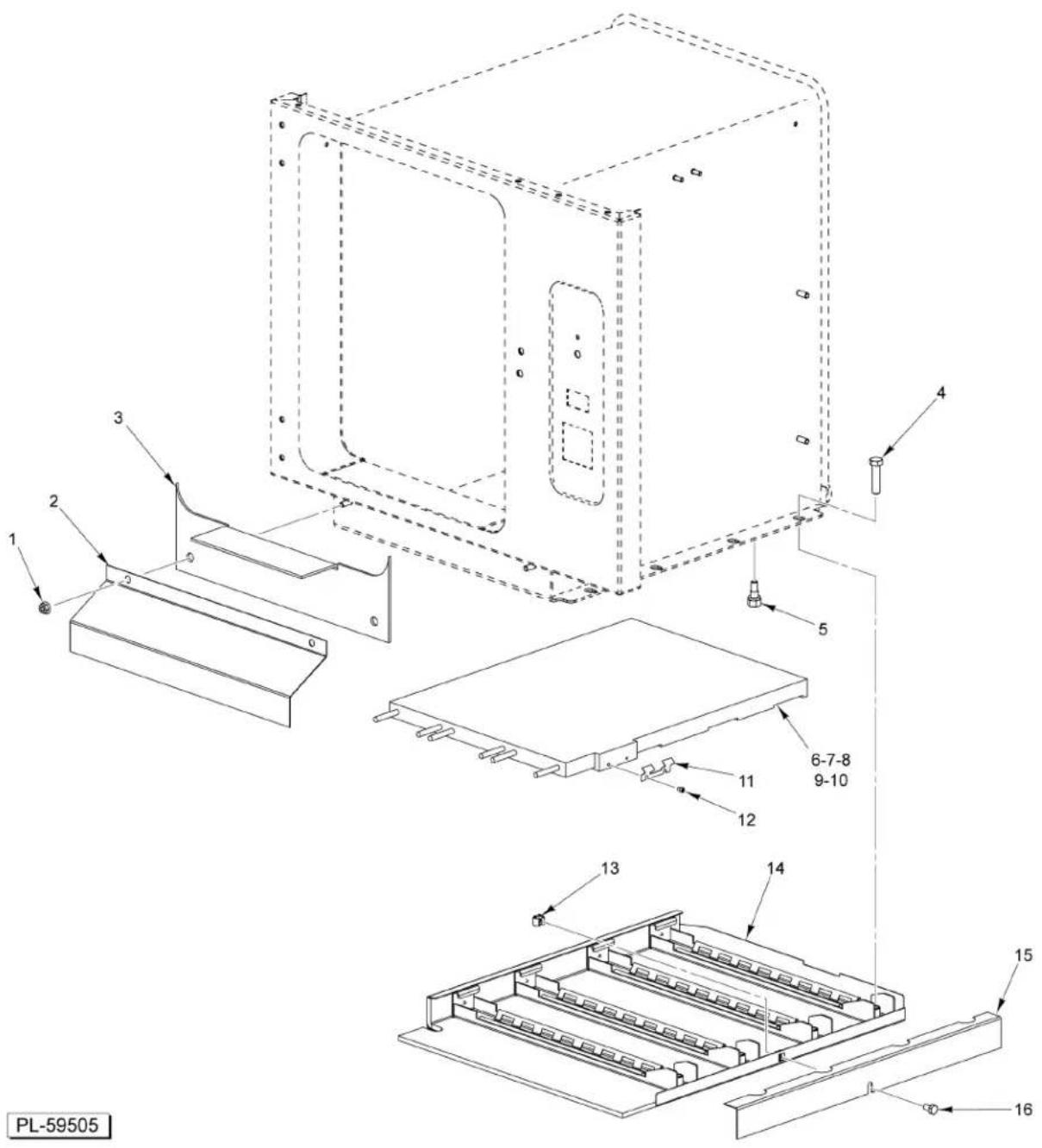

PL-59505HEATER ELEMENT AND SHIELDS
HEATER ELEMENT AND SHIELDS
ILLUS. PART NO. NAME OF PART AMT. PL-59505
| 1 | NS-038-04 | Lock Nut 1/4-20......2 |
| 2 | 00-857565-00001 | Heat Shield - Front......1 |
| 3 | 00-857589-00001 | Insulation - Front......1 |
| 4 | SC-041-32 | Cap Screw 3/8-16 x 1-1/2 Hex Hd. (SST)......4 |
| 5 | 00-857636-00001 | Thermostat - Low Water......1 |
| 6 | 00-913115-00001 | Kit - Heater Element 208/240V (3 Pan)......1 |
| 7 | 00-913115-00002 | Kit - Heater Element 208V (5 Pan)......1 |
| 8 | 00-913115-00003 | Kit - Heater Element 240V (5 Pan)......1 |
| 9 | 00-913115-00004 | Kit - Heater Element 480V (5 Pan)......1 |
| 10 | 00-819643-00002 | Silicone - Heatsink 13 1/2 Oz......2 |
| 11 | 00-857638-00001 | Clamp - Capillary Bulb......1 |
| 12 | SC-040-75 | Cap Screw 6-32 x 3/16 Hex Socket Hd......2 |
| 13 | NS-049-03 | Panel Nut 1/4-20......1 |
| 14 | 00-857608-00001 | Shield Assy. - Heat......1 |
| 15 | 00-857564-00001 | Heat Shield - Side......1 |
| 16 | SC-041-50 | Cap Screw 1/4-20 x 1/2 Hex Hd. (SST)......1 |


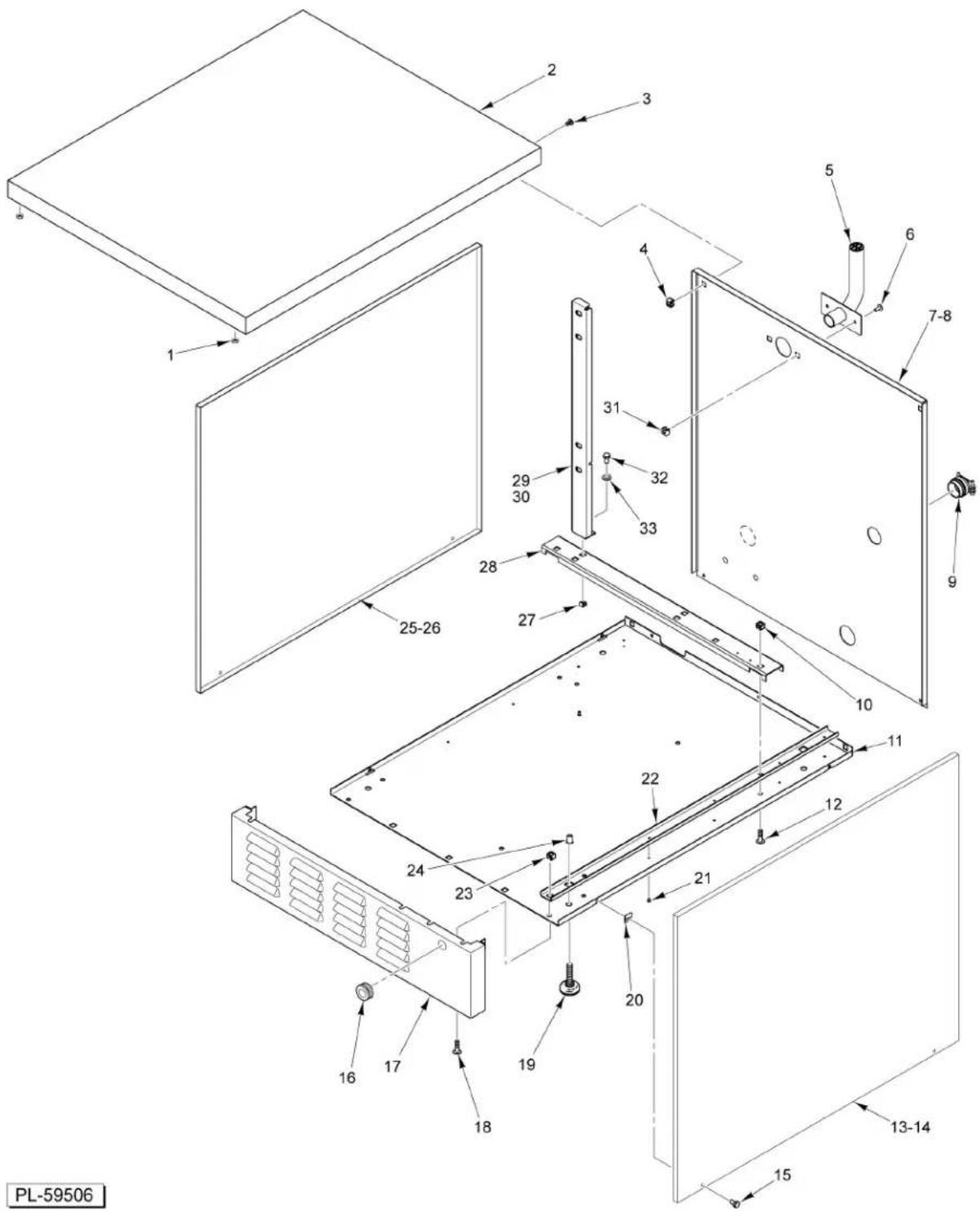

PL-59506CABINET
CABINET
ILLUS. PART NO. NAME OF PART AMT. PL-59506
| 1 | NS-038-04 | Lock Nut 1/4-20......2 |
| 2 | 00-855547-00003 | Top Panel......1 |
| 3 | SC-066-06 | Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST)......2 |
| 4 | NS-049-01 | Panel Nut 10-24......2 |
| 5 | 00-857586-00001 | Vent......1 |
| 6 | SC-066-06 | Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST)......2 |
| 7 | 00-857588-00001 | Back Panel - Cabinet (3 Pan)......1 |
| 8 | 00-857587-00001 | Back Panel - Cabinet (5 Pan)......1 |
| 9 | FE-026-41 | Connector - Conduit......2 |
| 10 | NS-049-03 | Panel Nut 1/4-20......2 |
| 11 | 00-856726-00001 | Panel - Cabinet Base......1 |
| 12 | SC-115-70 | Mach. Screw 1/4-20 x 1 Slotted Truss Hd. (SST)......2 |
| 13 | 00-856731-00001 | Side Panel - Cabinet (3-Pan)......1 |
| 14 | 00-856731-00002 | Side Panel - Cabinet (5-Pan)......1 |
| 15 | SC-093-27 | Mach. Screw 10-24 x 7/8 Phil. Truss Hd. (SST)......4 |
| 16 | FE-025-79 | Bushing - Snap (Electric)......1 |
| 17 | 00-855314-00001 | Apron - Cabinet......1 |
| 18 | SC-066-06 | Mach. Screw 10-24 x 1/2 Phil. Truss Hd. (SST)......2 |
| 19 | 00-856760-00001 | Leg - Leveling (Counter Top)......4 |
| 20 | 00-854766-00001 | Nut - Speed 3 Type......4 |
| 21 | RS-030-08 | Rivet - Dome 1/8 In......8 |
| 22 | 00-856738-00001 | Channel - Cabinet Base......2 |
| 23 | NS-049-03 | Panel Nut 1/4-20......2 |
| 24 | 00-857508-00001 | Insert 3/16-16......4 |
| 25 | 00-856731-00001 | Side Panel - Cabinet (3-Pan)......1 |
| 26 | 00-856731-00002 | Side Panel - Cabinet (5-Pan)......1 |
| 27 | NS-049-03 | Panel Nut 1/4-20......2 |
| 28 | 00-857566-00001 | Cross Channel - Base (Cabinet)......1 |
| 29 | 00-856747-00001 | Support Channel - Cabinet (3-Pan)......2 |
| 30 | 00-856747-00002 | Support Channel - Cabinet (5-Pan)......2 |
| 31 | NS-049-01 | Panel Nut 10-24......2 |
| 32 | SC-041-50 | Cap Screw 1/4-20 x 1/2 Hex Hd. (SST)......2 |
| 33 | WL-006-17 | Lockwasher 1/4 Helical (SST)......2 |
