HP02P010SS - Compresseur Hulk Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur à air portatif
Marque	Hulk Power
Modèle	HP02P010SS
Alimentation	120 V ~ 60 Hz, 14,5 A, 2 CV
Pression maximale	125 PSI (8,6 bar)
Capacité du réservoir	10 gal (37,9 L)
Débit d'air à 40 PSI	8,39 pi³/min
Débit d'air à 90 PSI	5,77 pi³/min
Vitesse à vide	1700 tr/min
Niveau sonore	41 dBA
Poids	85,4 lb (38,7 kg)
Régulateur de pression	Oui, réglable
Soupape de sécurité	Oui, préréglée en usine
Vidange du réservoir	Soupape au bas du réservoir
Filtre à air	Oui, remplaçable
Raccord rapide	1/4 po (coupleur rapide en laiton)
Mise à la terre	Fiche à 3 broches, mise à la terre requise
Garantie	2 ans limitée
Entretien quotidien	Vidanger la condensation, vérifier bruits et vibrations
Entretien mensuel	Vérifier les fuites avec de l'eau savonneuse
Pièces détachées disponibles	Oui, liste de pièces fournie
Utilisation recommandée	Pulvérisation, outils pneumatiques, gonflage

FOIRE AUX QUESTIONS - HP02P010SS Hulk Power

Comment démarrer le compresseur pour la première fois ?

Assurez-vous que l'interrupteur de pression est en position OFF (levier vers le haut). Branchez le cordon d'alimentation sur une prise 120 V mise à la terre. Ouvrez la soupape de vidange pour vérifier qu'elle est fermée, puis fermez-la. Déplacez l'interrupteur en position AUTO (levier vers le bas) pour démarrer. Laissez la pression monter jusqu'à l'arrêt automatique (environ 115-120 PSI).

Comment vidanger le réservoir d'air ?

Après chaque utilisation ou quotidiennement, ouvrez lentement la soupape de vidange située au bas du réservoir pour évacuer la condensation. Placez un récipient pour recueillir l'eau. Fermez la soupape après vidange.

Que faire si le compresseur ne démarre pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Assurez-vous que l'interrupteur de pression est en position AUTO. Vérifiez les connexions électriques. Si le moteur bourdonne sans démarrer, le condensateur peut être défectueux ; contactez le service client.

Comment régler la pression de sortie ?

Tournez le bouton du régulateur d'air dans le sens horaire pour augmenter la pression, antihoraire pour la diminuer. Utilisez le manomètre de sortie pour lire la pression réglée.

Puis-je utiliser une rallonge électrique ?

Il est préférable d'utiliser un tuyau d'air plus long plutôt qu'une rallonge. Si nécessaire, utilisez une rallonge de calibre 12 maximum de 15 mètres (50 pieds) et correctement mise à la terre.

Comment entretenir le filtre à air ?

Le filtre à air doit être vérifié régulièrement et remplacé s'il est obstrué. Pour le remplacer, dévissez l'ancien filtre de la tête du moteur et vissez un nouveau filtre à la main sans trop serrer.

Que faire si le compresseur ne monte pas en pression ?

Vérifiez les fuites d'air aux joints avec de l'eau savonneuse. Serrez les connexions si des bulles apparaissent. Vérifiez également le filtre à air et la soupape de sécurité. Si le problème persiste, contactez le service client.

Le compresseur peut-il être utilisé par temps froid ?

Oui, mais prenez des précautions : conservez le compresseur au-dessus de 0°C. Avant de démarrer par temps froid, ouvrez la soupape de vidange pour libérer toute pression, fermez-la, puis branchez directement sans rallonge. Tirez sur l'anneau de la soupape de sécurité.

Quelle est la garantie du compresseur Hulk Power HP02P010SS ?

Ce compresseur bénéficie d'une garantie limitée de 2 ans à compter de la date d'achat contre les défauts de matériaux. Elle ne couvre pas les dommages causés par une mauvaise utilisation. Pour toute réclamation, retournez le produit au détaillant.

Comment entreposer le compresseur ?

Éteignez et débranchez l'appareil. Réglez la pression de sortie à zéro. Vidangez toute l'humidité du réservoir et des tuyaux. Fermez les soupapes de vidange. Protégez le cordon et les tuyaux. Rangez dans un endroit frais, sec et à l'intérieur.

MODE D'EMPLOI HP02P010SS Hulk Power

EMAX conçoit et fabrique des produits pour un fonctionnement sécuritaire. Cependant, les opérateurs et les personnes chargées de l'entretien sont responsables du maintien de la sécurité. Toutes les précautions de sécurité sont incluses pour fournir une ligne directrice pour minimiser la possibilité d'accidents et de dommages matériels pendant l'utilisation du matériel. Gardez ces instructions comme référence.

Compresseur à air portatif

Modèle No.: HP02P010SS

CUP : 815002014005

Table des matières

Spécifications du modèle....16

Description 17

Apprenez à connaître votre compresseur 17

Informations de sécurité .... 18

Lignes directrices de base 19

Air respirable 19

Composants sous pression .....19

Équipement de protection individuelle .....19

Inspection 20

Installation 20

Zone 20

Sécurité électrique ....20

Opération 21

Règles de sécurité....21

Précautions sur l'outil pneumatique .....22

Alimentation de la source 22

Exigences d'alimentation ......22

Instructions de mise à la terre .....23

Raccordement à la source d'alimentation 23

Mise en route 23

Assemblage 23

Installation du filtre à air ......23

Fonctionnement 23

Avant d'utiliser votre compresseur d'air: 23

Présentation générale 23

Installation et localisation ....23

Raccordement à la source d'alimentation 24

Cordons d'extension....24

Fixation d'un tuyau d'air....24

Soupape de vidange 24

Interrupteur de pression ......24

Réglage de la pression d'air .....25

Arrêt de votre compresseur .....25

Démarrage par temps froid ....25

Entretien 25

Quotidiennement 25

Mensuel 25

Entreposage 25

Dépannage 25

Liste de pièces 28

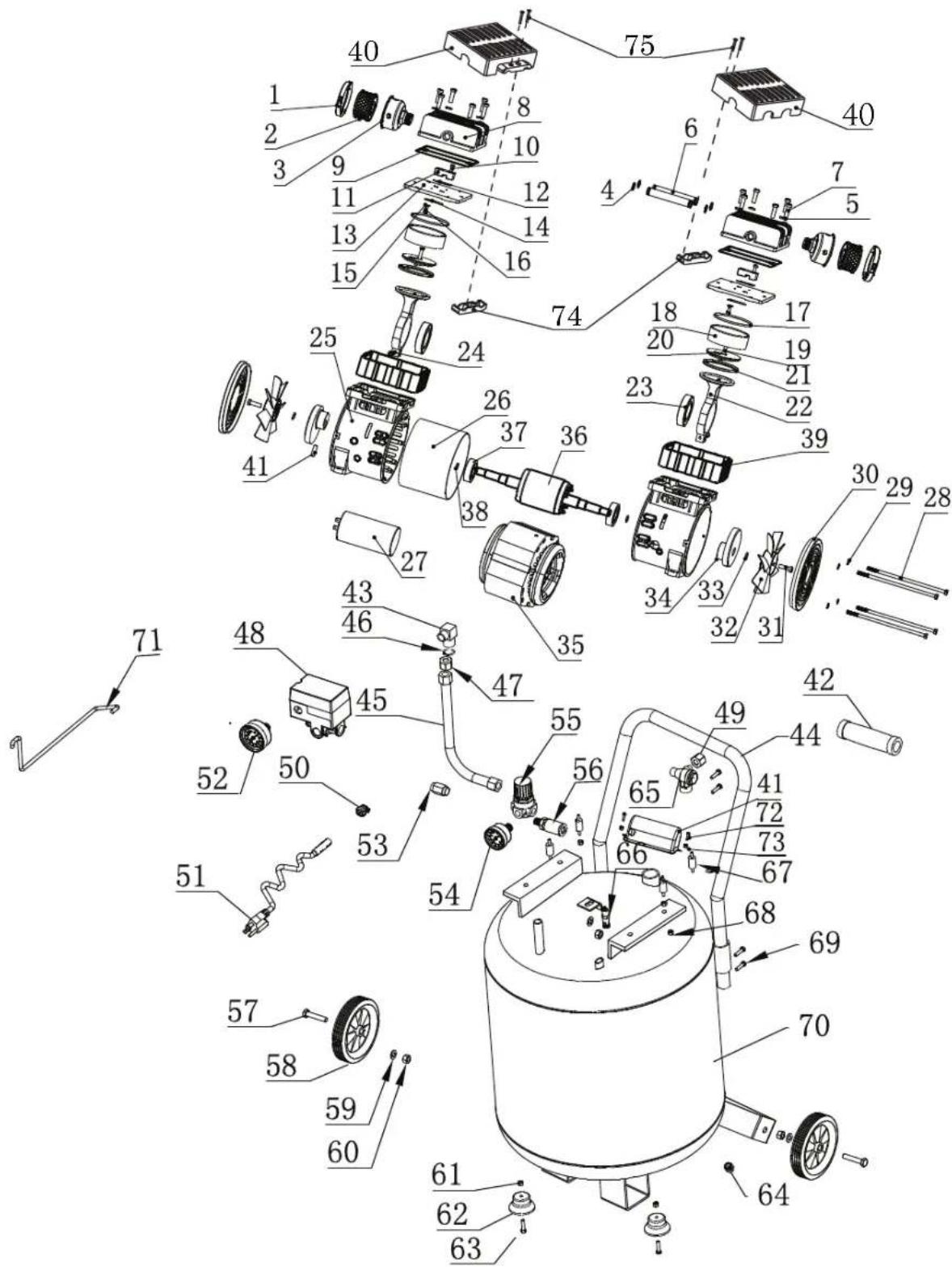

Dessin schématique 29

Déclaration de garantie 30

Spécifications du modèle

• Modèle: HP02P010SS
  • Moteur: 120V \~ 60Hz, 14,5 Ampères
• Alimentation: 2 CV
  • Max. pression: 125 PSI (lb/po ^4 )
  • Vitesse sans charge: 1700 tr / min
• Livraison d'air: 40 PSI (lb/po ^2 ): 8,39/min 90 PSI(lb/po ^2 ): 5,77 pi ^3 /min
  • Taille du réservoir: 10 gal. (37,9 L)
• Bruit: 41 dBA
  • Poids: 85,4 lb (38,7 kg)

Description

Apprenez à connaître votre compresseur

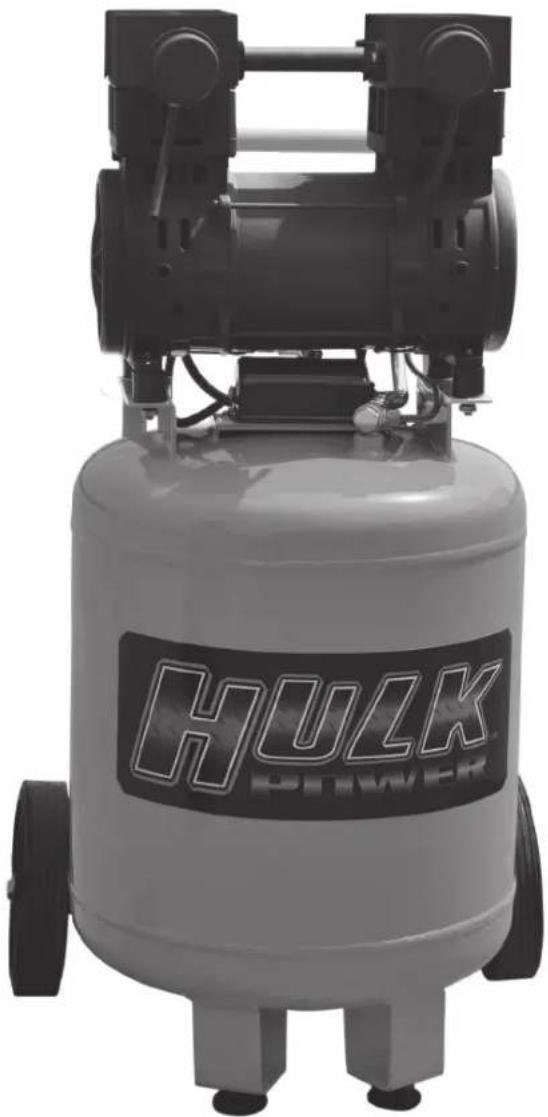

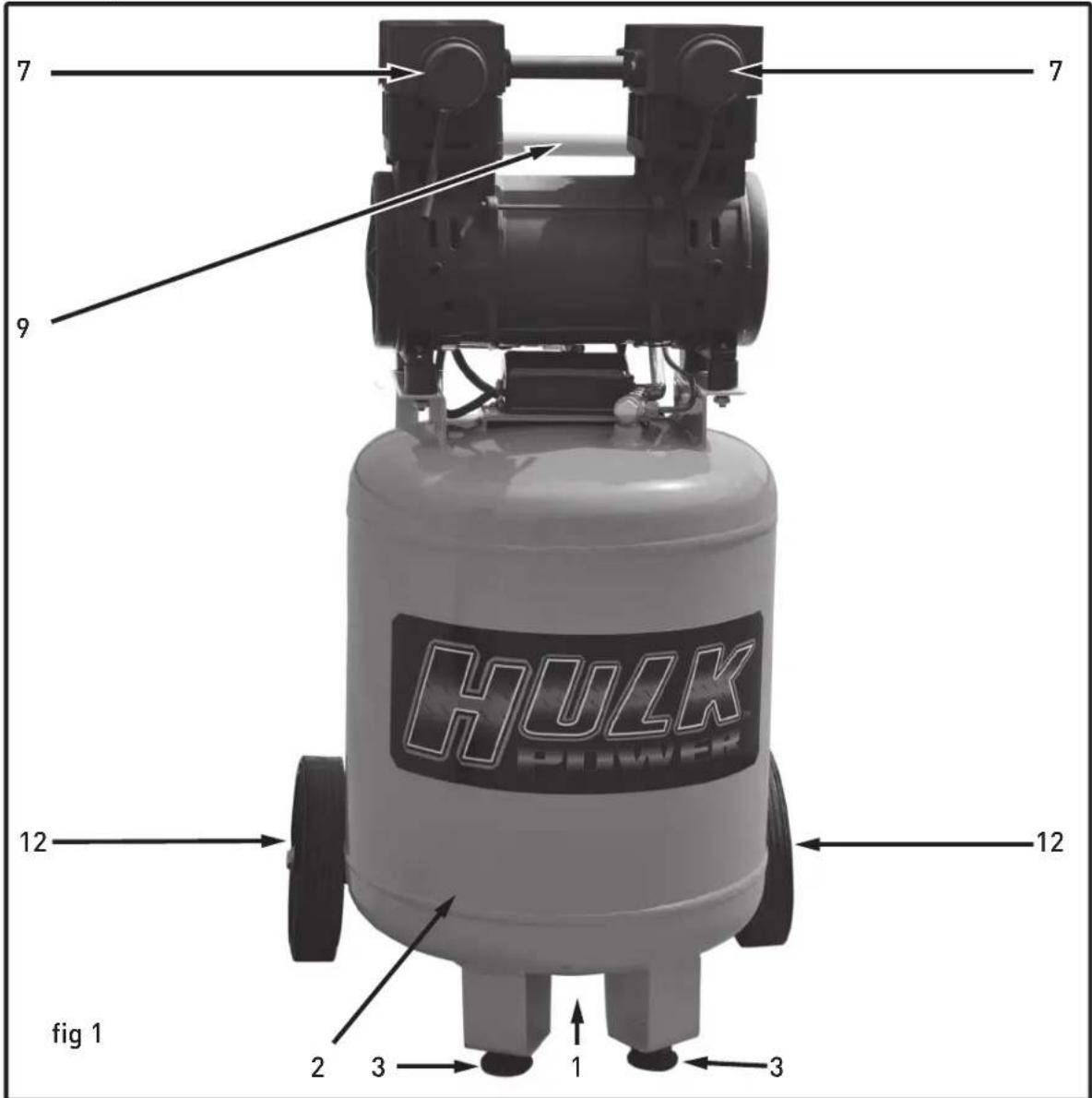

Veuillez vous reporter à la figure 1.

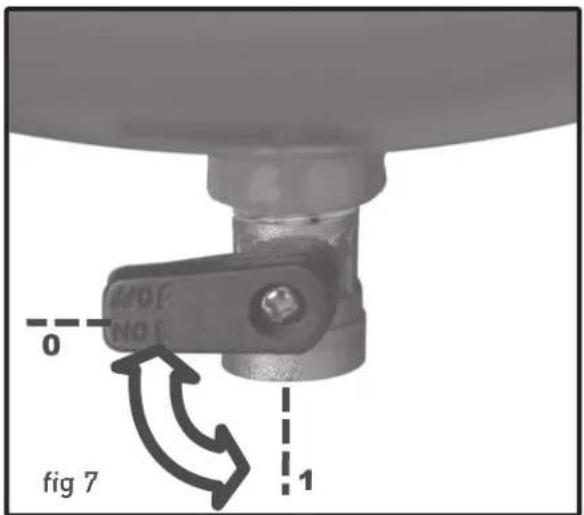

1. SOUPAPE DE DRAINAGE (située au bas du réservoir) - La soupape de vidange du réservoir peut être ouverte pour permettre l'évacuation des résidus d'eau, d'humidité et d'air comprimé dans le réservoir d'air.

ATTENTION

La soupape de vidange du réservoir doit toujours être ouverte lentement pour éviter d'endommager l'équipement et des blessures éventuelles.

1. RÉSERVOIR - réservoir de deux gallons (7.6 litres)
2. PATTES DE CAOUTCHOUC- réduit les vibrations et les mouvements du compresseur.
3. SOUPAPE DE SÉCURITÉ - La soupape de sécurité dégage

automatiquement la pression du réservoir d'air en cas de compression excessive. La soupape de sécurité est préréglée en usine. N'essayez pas d'eff ectuer des réglages sur la soupape de sécurité. Retirez périodiquement la bague de l'extrémité de la soupape de sécurité pour vérifi er qu'elle fonctionne correctement.

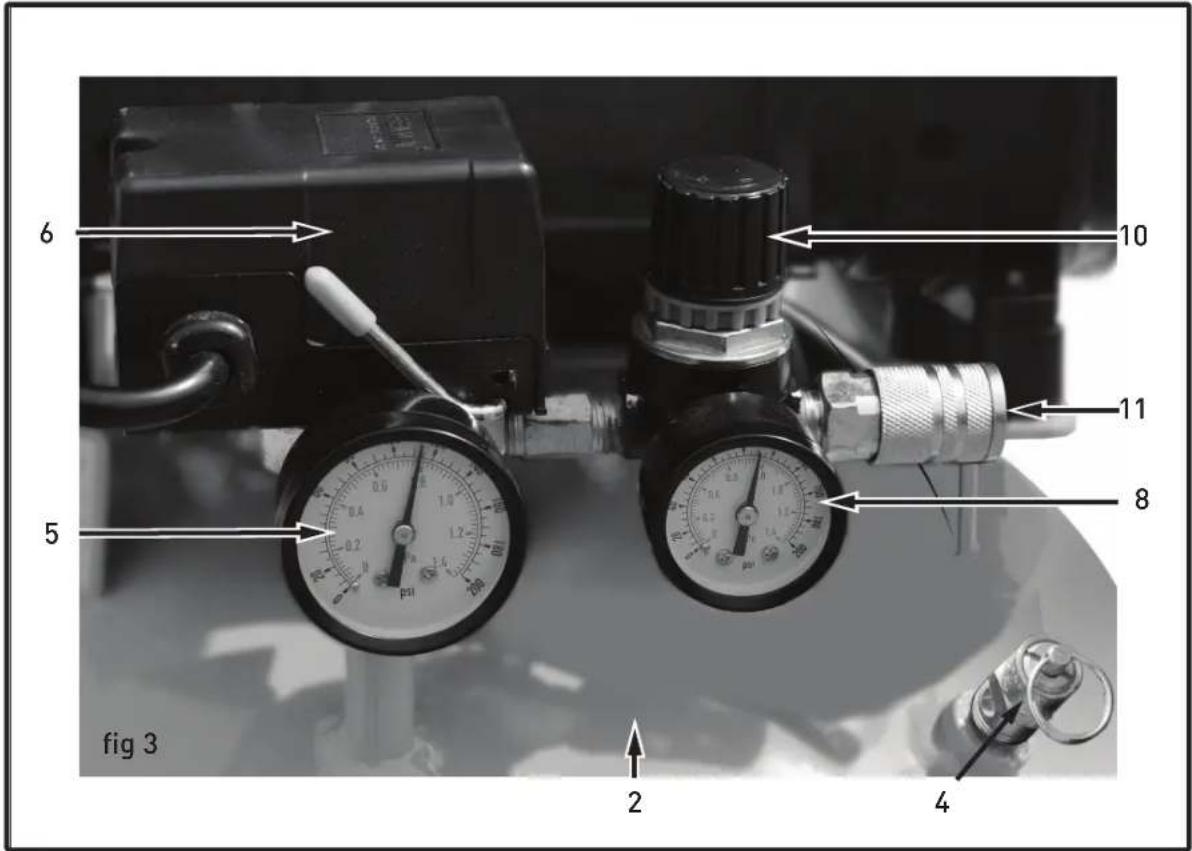

1. JAUGE DE PRESSION D'AIR DU RÉSERVOIR - Indique la pression de l'air comprimé accumulé dans le réservoir.

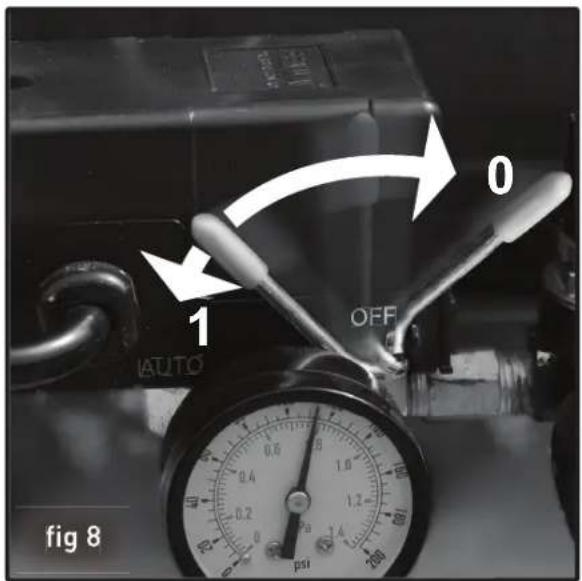

2. INTERRUPTEUR DE PRESSION - Contrôlé par le levier de l'interrupteur d'alimentation à pointe rouge qui allume et éteint le compresseur d'air. Lorsque le petit bras du levier est enfoncé, le compresseur est éteint. Lorsque le levier est déplacé vers la position "Auto", le pressostat est enclenché et démarre automatiquement la pompe du compresseur lorsque la pression du réservoir est inférieure au réglage minimum d'usine. Le pressostat continue de surveiller la pression et éteint la

pompe lorsque la pression atteint le maximum du réglage d'usine.

AVIS Assurez-vous toujours que l'interrupteur d'alimentation du compresseur est en position OFF avant d'eff ectuer toute maintenance ou de brancher le compresseur dans une alimentation électrique.

1. FILTRE À AIR -

Assurez-vous que l'air pressurisé est exempt de contaminants et réduit la quantité de bruit généré par la pompe.

1. JAUGE DE PRESSION D'AIR DE SORTIE - Indique la pression de l'air lorsqu'elle quitte le compresseur.

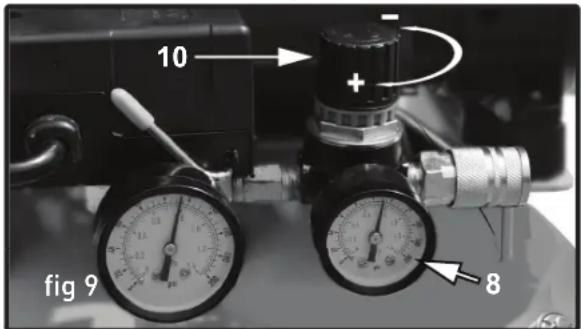

2. RÉGULATEUR D'AIR - Le régulateur d'air contrôle la pression d'air de sortie. Tournez le régulateur dans le sens des aiguilles d'une montre pour augmenter la pression d'air, dans le sens inverse des aiguilles d'une montre pour diminuer la pression d'air

3. RÉCUPÉRATEUR D'AIR - Le raccord rapide en laiton permet une connexion rapide et facile à un tuyau d'air.

Informations de sécurité

Ce manuel contient des informations très importantes pour connaître et comprendre votre compresseur. Ceci est prévu pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Pour aider à comprendre cette information, conservez ce qui suit:

DANGER Danger indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

ATTENTION Attention indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

▲ AVERTISSEMENT L'Avertissement indique une situation

1. POIGNÉE -

Une poignée pratique et souple en caoutchouc permet un transport facile de votre compresseur d'air.

potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.

AVIS

L'avis indique des informations importantes, que si elles ne sont pas suivies, peuvent

causer des dommages aux équipements.

Lisez attentivement tous les manuels inclus avec ce produit. Soyez familiarisé avec les contrôles et l'utilisation correcte de l'équipement.

PROPOSITION DE CALIFORNIE 65

▲ AVERTISSEMENT

Ce produit ou son cordon d'alimentation

peut contenir des produits chimiques connus de l'État de Californie pour causer des cancers et des anomalies congénitales ou d'autres dommages à la reproduction. Se laver les mains après la manipulation.

Lignes directrices de base

1. Autoriser uniquement les personnes formées et autorisées qui ont lu et compris ces instructions d'utilisation pour utiliser ce compresseur. Le non-respect des instructions, procédures et consignes de sécurité de ce manuel peut entraîner des accidents et des blessures.
2. NE JAMAIS démarrer ou utiliser le compresseur dans des conditions dangereuses. Marquez le compresseur, déconnectez-le et verrouillez-le pour éviter tout démarrage accidentel jusqu'à ce que la condition soit corrigée.
3. Installez, utilisez et opérez le compresseur uniquement conformément à toutes les réglementations pertinentes de l'OSHA et à tous les codes, normes et réglementations fédérales, étatiques et locales applicables.
4. NE JAMAIS modifier le compresseur et/ou les contrôles de quelque manière que ce soit.
5. Conservez une trousse de premiers soins dans un endroit approprié. Consulter une assistance médicale rapidement en cas de blessure. Évitez les infections en prenant soin de petites coupures et de brûlures rapidement.

Air respirable

1. NE JAMAIS utiliser de l'air de ce compresseur pour respirer l'air, sauf en conformité avec les normes OSHA 29 CFR 1910 et tout autre code ou règlement fédéral, public ou local.

DANGER

Des blessures graves ou la mort peut résulter de l'inhalation d'air comprimé sans utiliser d'équipement de sécurité approprié. Voir les normes OSHA sur les équipements de sécurité.

1. N'UTILISEZ PAS les systèmes antigivre de la ligne d'air dans les conduites d'air fournissant des respirateurs ou d'autres équipements utilisés pour produire de l'air respirable. NE

PAS décharger l'air de ces systèmes dans des zones non ventilées ou autres

Composants sous pression

1. Cet équipement est fourni avec un récipient sous pression conçue ASME protégé par une soupape de décharge nominale ASME. Tirez l'anneau avant chaque utilisation pour vous assurer que la soupape est fonctionnelle. N'essayez PAS d'ouvrir la soupape lorsque la machine est sous pression.

2. Une mauvaise maintenance pourrait entraîner l'éclatement ou l'explosion du réservoir d'air.

1. Vidanger le réservoir d'air après chaque utilisation ou quotidiennement pour éviter l'accumulation d'humidité le réservoir d'air. La rouille peut affaiblir 16-17e, provoquer des fuites éclats. Si la rouille est détectée, 25 ans, 26 ans, 27 ans, 28 ans, 29 ans, 30 ans, 31 ans, 32 ans, 33 ans, 34 ans, 35 ans, 36 ans, 37 ans, 38 ans, 39 ans, 40 ans, 41 ans, 42 ans, 43 ans, 44 ans, 45 ans, 46 ans, 47 ans, 48 ans, 49 ans, 50 ans, 51 ans, 52 ans, 53 ans, 54 ans, 55 ans, 56 ans, 57 ans, 58 ans, 59 ans, 60 ans, 61 ans, 62 ans, 63 ans, 64 ans, 65 ans, 66 ans, 67 ans, 68 ans, 69 ans, 70 ans, 71 ans, 72 ans, 73 ans, 74 ans, 75 ans, 76 ans, 77 ans, 78 ans, 79 ans, 80 ans, 81 ans, 82 ans, 83 ans, 84 ans, 85 ans, 86 ans, 87 ans, 88 ans, 89 ans, 90 ans, 91 ans, 92 ans, 93 ans, 94 ans, 95 ans, 96 ans, 97 ans, 98 ans, 99 ans, 100

2. N'essayez pas de réparer le réservoir d'air par soudure, forage ou autres modifications. De telles modifications peuvent affaiblir le réservoir d'air et causer des conditions dangereuses.

3. Si le réservoir d'air développe une fuite, remplacez-le immédiatement. Ne jamais réparer, souder ou apporter des modifications au réservoir d'air ou à ses pièces jointes.

4. Ne modifiez pas les pressions réglées en usine.

5. Ne dépassez jamais la pression maximale admissible du fabricant.

6. N'utilisez pas de tuyaux en plastique ou de soudure en plomb pour une ligne d'air, car il risque de ne pas résister à la chaleur élevée développée lors de la compression de l'air.

Équipement de protection individuelle

Assurez-vous que tous les opérateurs et autres personnes autour du compresseur et de ses commandes sont conformes à toutes les réglementations, codes et normes OSHA, fédéraux, provinciaux et locaux applicables aux équipements de protection individuelle. Cela comprend un équipement de protection respiratoire, une protection pour les extrémités, des vêtements de protection, des boucliers de protection et des barrières, un équipement de protection électrique et un équipement de protection auditive personnel.

1. Une protection des yeux doit être portée en tout temps lors de l'utilisation de cet outil. Utilisez des lunettes de sécurité homologuées ANSI. Les lunettes de tous les jours ne sont PAS des lunettes de sécurité. Le masque anti-poussière, les chaussures de sécurité antidérapantes, le casque ou la protection auditive doivent être utilisés dans des conditions appropriées.

2. Portez un vêtement approprié. Des vêtements, des gants, des cravates, des anneaux, des bracelets ou d'autres bijoux en vrac peuvent présenter un risque potentiel lors de l'utilisation de cet outil. Gardez tous les vêtements indépendants de l'outil.

Inspection

Inspectez le compresseur avant toute utilisation. Vérifiez les dommages externes qui pourraient avoir eu lieu pendant le transport. Faites attention aux pièces mobiles. Signaler immédiatement tout dommage au transporteur.

▲ ATTENTION Ne faites pas fonctionner l'appareil s'il est endommagé lors de l'expédition, de la manipulation ou de l'utilisation. Les dommages peuvent entraîner un éclatement et causer des blessures ou des dommages matériels.

Installation

Zone

1. Installez le compresseur dans un endroit propre, sec et bien éclairé. Assurez-vous que la zone d'installation peut maintenir une plage de température entre 35° et 110° F (2° - 43°C).

AVERTISSEMENT Si la température ambiante descend en dessous de 32 °F (0°C), veillez à protéger les soupapes de sécurité / détendeur et les soupapes de vidange du gel. NE JAMAIS utiliser le compresseur avec des températures inférieures à 15° F (-9.5° C) ou supérieures à 125° F (52° C).

1. Permettre un espace suffisant autour du compresseur pour un accès à la maintenance et un débit d'air adéquat. Pour les unités installées en permanence, laissez un minimum de 15 pouces (38 cm) de dégagement.
2. Utilisez des cales pour niveler le compresseur si la zone d'installation n'est pas à niveau. Cela évitera les vibrations excessives et l'usure prématurée de la pompe.

▲ DANGER NE PAS installer de compresseur dans la salle de chaudière, la salle de peinture ou la zone où le sablage se produit. Assurez-vous que l'air d'entrée est éloigné des fumées d'échappement ou d'autres fumées ou substances toxiques, nocives ou corrosives.

1. Si de l'acide est utilisé dans l'environnement d'exploitation ou que l'air est chargé de poussière, prenez l'apport d'air de l'extérieur ou il y a de l'air frais. Augmenter la taille des tuyaux d'un grade pour chaque 20 pied de course. Assurez-vous d'installer un capot de protection autour du filtre d'admission.
2. Isoler les tuyaux d'eau froide ou tous autres tuyaux à basse température qui passent au dessus pour éviter que la condensation ne dégoutte sur le compresseur, ce qui pourrait

provoquer de la rouille et/ou un court-circuit du moteur.

Sécurité électrique

DANGER

Assurez-vous que seul le personnel formé et autorisé maintient ce compresseur conformément à tous les codes, normes et règlements fédéraux, provinciaux et locaux applicables.

Suivez toutes les normes NEC (National Electric Code), en particulier celles relatives aux conducteurs de mise à la terre de l'équipement.

1. Suivez tous les codes NEC et locaux pour le câblage électrique. Autoriser uniquement le technicien agréé Polar Air ou un électricien certifié à installer des composants électriques.

2. Placez l'appareil sur un circuit dédié et assurez-vous qu'aucun autre équipement électrique ne soit connecté à celui-ci. Le défaut de câblage sur un circuit indépendant peut provoquer une surcharge et/ou un déséquilibre du circuit dans le démarrage du moteur. Installez sur un disjoncteur sans fusible (NFB) en fonction du kW de sortie du compresseur.

3. Assurez-vous que le service entrant possède un ampérage adéquat.

4. Assurez-vous que la ligne d'alimentation présente les mêmes caractéristiques électriques (tension, cycles et phase) que le moteur électrique.

5. Reportez-vous aux informations de charge de l'amplificateur sur l'étiquette des spécifications et utilisez un câblage de taille correcte. Veillez à tenir compte de la distance entre l'alimentation électrique et le compresseur.

6. Installez un dispositif de protection contre les surtensions entre l'alimentation et le moteur du compresseur.

7. Assurez-vous d'installer des disjoncteurs et des fusibles de taille appropriée.

8. L'appareil doit être correctement mis à la terre. NE PAS connecter le fil de terre à l'air ou aux lignes de refroidissement.

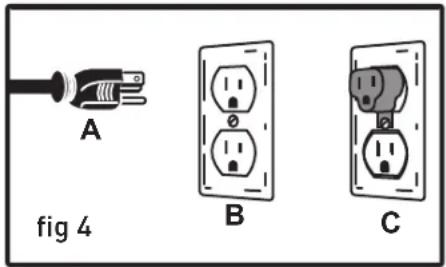

9. Si l'outil est équipé d'une fiche à trois broches, il doit être branché sur une prise électrique à trois broches. Ne retirez jamais la broche de mise en terre.

10. Évitez le contact du corps avec des surfaces de mises à la terre telles que les tuyaux, les radiateurs, les gammes et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est la mise à la terre.

11. Pour réduire le risque de choc électrique ou de blessures, ne pas exposer l'outil à l'humidité. N'utilisez pas cet outil dans des endroits humides ou détrempés. Tenir hors de la pluie.

12. Ne pas abuser du cordon. N'utilisez jamais le cordon pour porter des outils ou retirer la fiche d'une prise de courant. Gardez le cordon hors de la chaleur, des arêtes vives ou des pièces mobiles. Vérifier pour endommager et remplacer les cordons endommagés immédiatement avant de vous connecter à l'alimentation électrique. Les câbles endommagés augmentent le risque de choc électrique.

13. Débranchez toujours l'outil de la source d'alimentation avant de procéder à des réglages, de l'entreposage, de l'entretien ou de la modification des accessoires. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

14. Tenir à l'écart les produits inflammables. N'essayez pas d'utiliser cet outil à proximité de matériaux ou de combustibles inflammables. Le non-respect de la loi peut causer des blessures graves ou le décès.

15. Risque d'incendie ou d'explosion. Ne vaporisez pas de liquide inflammable dans une zone confinée. La zone de pulvérisation doit être bien ventilée. Ne pas fumer lors de la pulvérisation où des étincelles ou des flammes sont présentes. Gardez les compresseurs aussi loin que possible de la zone de pulvérisation.

Opération

Règles de sécurité

1. Assurez-vous que tous les opérateurs reçoivent une formation sur les produits, qu'ils lisent et comprennent toutes les instructions.

ATTENTION

Conservez tous les matériaux inflammables, combustibles, toxiques et nocifs loin de la zone d'exploitation. Assurez-vous qu'il n'y a pas de chiffons, de déchets, de feuilles, de déchets ou d'autres matériaux combustibles dans le secteur d'exploitation. Tenir les extincteurs appropriés et à pleine charge à proximité lors de l'entretien et de l'utilisation du compresseur.

1. NE JAMAIS autoriser les modifications de la structure ou des commandes du compresseur.
2. Assurez-vous que toutes les sources d'ignition sont loin des pièces électriques exposées.
3. Gardez toutes personnes à l'écart du compresseur pendant le démarrage et le fonctionnement.
4. NE JAMAIS utiliser le compresseur avec le couplage de ventilateur ou d'autres dispositifs de protection retirés.
5. NE PAS chahuter avec les tuyaux d'air, car des blessures graves ou même la mort

peuvent en résulter.

1. Assurez-vous d'avoir une ventilation adéquate lors de l'utilisation du compresseur. Si des substances combustibles sont renversées, nettoyez-les immédiatement.
2. Lors de la vérification ou lors du remplissage des systèmes antigivre de la ligne d'air avec un composé antigel, éteignez le compresseur et laissez-le refroidir. Gardez les étincelles, les flammes et autres sources d'ignition et NE JAMAIS permettre de fumer à proximité.
3. Arrêtez le compresseur et débranchez l'alimentation si une condition dangereuse survient.
4. Portez un vêtement ajusté et confine les cheveux longs au compresseur. Gardez tout le corps pièces et vêtements loin des accouplements, du volant et des autres pièces mobiles de l'équipement

▲ ATTENTION

Gardez toutes les personnes éloignées de l'ouverture de décharge des tuyaux ou des outils ou d'autres points de décharge d'air comprimé. Si le compresseur est installé dans une zone fermée, veillez à évacuer la soupape de décharge en dehors ou dans une zone inoccupée.

ATTENTION

Assurez-vous toujours que l'alimentation principale est éteinte avant de toucher les parties mobiles du compresseur.

1. Ne dépassez jamais la pression nominale de tout composant du système.
2. Protégez le matériel et les conduites d'air contre les dommages ou les perforations. Gardez le tuyau et le câble d'alimentation loin des objets tranchants, de l'humidité, des produits chimiques, de l'huile, etc.
3. Vérifiez l'état des tuyaux avant chaque utilisation. N'utilisez pas de tuyau endommagé. Si le tuyau est endommagé, remplacez-le immédiatement.
4. Lire et comprendre, de plus respecter toutes les étiquettes d'avertissement sur l'unité.
5. Vidange le réservoir d'humidité après chaque utilisation. Si le compresseur ne doit pas être utilisé pendant de longues périodes, laissez la soupape de vidange du réservoir ouverte pour permettre à l'humidité de s'écouler complètement du réservoir.

6. Ne pas manipuler la soupape de sécurité. La soupape de sécurité est réglée en usine pour votre modèle de compresseur à air. Tout ajustement de l'utilisateur à la soupape de sécurité annulera automatiquement la garantie.

7. Les compresseurs d'air chauffent pendant leur

fonctionnement. NE JAMAIS toucher le moteur, le tuyau de décharge ou la pompe du compresseur en cours de

fonctionnement.

1. Le compresseur s'allume et éteint automatiquement lorsque le pressostat est allumé.
2. Le pressostat d'air est réglé en usine pour une performance optimale de votre équipement. Ne tentez jamais de contourner ou d'enlever ce commutateur en cas d'endommagement grave de l'équipement ou des dommages corporels pourraient résulter d'une pression d'air excessive.
3. L'air comprimé de l'unité peut contenir du monoxyde de carbone. L'air produit n'est pas adapté à la respiration.
4. Toujours utiliser un appareil respiratoire lors de la pulvérisation de peinture ou de produits chimiques.

Précautions sur l'outil pneumatique

1. N'utilisez PAS d'outils pneumatiques inférieurs à la valeur maximale du compresseur. Sélectionner outils pneumatiques, tuyaux d'air, tuyaux, soupapes, filtres et autres accessoires en conséquence. NE PAS dépasser les pressions de fonctionnement sûres classées du fabricant pour ces articles.
2. Assurez-vous que tous les raccords de tuyaux sont correctement fixés afin d'éviter que les outils ou les extrémités des tuyaux ne soient déconnectés accidentellement.

3. Retirez les clés de réglage ou les clés avant de mettre l'outil sous tension. Une clé ou une clé à molette qui est attachée à une partie mobile du compresseur peut entraîner des blessures corporelles.

4. Gardez la zone de travail propre et bien éclairée. Les zones de travail encombrées ou obscures invitent des accidents.

5. Gardez les enfants éloignés. Tous les enfants doivent être éloignés de la zone de travail. Ne laissez jamais un enfant manipuler un outil sans surveillance stricte pour adultes.
6. Rangez les outils inactifs hors de la portée des enfants et des personnes non formées. Les outils peuvent être dangereux entre les mains d'utilisateurs non formés.
7. Ne faites fonctionner aucun outil si sous l'influence de l'alcool ou des drogues. Lisez les étiquettes d'avertissement sur les prescriptions pour déterminer si votre jugement ou vos réflexes sont altérés lors de la prise de médicaments. En cas de doute, n'essayez pas d'opérer.
8. Ne forcez pas l'outil. Utilisez l'outil approprié pour votre application. L'outil correct fera le travail mieux et plus sûr au taux pour lequel il a été conçu.
9. N'utilisez pas l'outil si l'interrupteur ne l'allume pas. Tout outil qui ne peut être contrôlé avec l'interrupteur est dangereux et doit être réparé.
10. Vérifiez les dommages. Vérifiez régulièrement votre compresseur. Si une pièce de l'outil est endommagée, il doit être soigneusement inspecté pour s'assurer qu'il peut effectuer correctement la fonction prévue. En cas de doute, la pièce doit être réparée. Référez-vous aux services d'un technicien qualifié. Consultez votre revendeur pour obtenir des conseils.
11. Maintenir les outils avec précaution. Gardez les outils clairs et propres. Les outils correctement entretenus, avec des arêtes tranchantes, sont moins susceptibles de se lier et sont plus faciles à contrôler.

Longueur totale de la rallonge électrique

Ampérage	Pieds Metres Pieds Metres Pieds			Metres Pieds Metres
	25 8 50	15 100 30	125 40
3-10 amp 18	ga. 16 ga. 14 ga. 14 ga.
10.1 - 12 amp	16 ga. 16 ga. 14 ga. 14 ga.
12.1 - 16 amp	14 ga. 12 ga. Non recommandé
Utiliser uniquement des rallonges homologuées UL ou CSA

Alimentation de la source

Exigences d'alimentation

Cet outil est conçu pour fonctionner sur une source d'alimentation en courant alternatif monophasé (AC) à 120 volts, 60 Hz correctement connectés avec un disjoncteur retardé de 15 ampères. Il est recommandé qu'un électricien qualifié vérifie la TENSION RÉELLE au réceptacle dans lequel l'outil sera branché et confirmer que la prise est correctement mise à la terre. L'utilisation de la taille du circuit appropriée peut éliminer le déclenchement du disjoncteur nuisible lors de l'utilisation de votre outil. Des performances incorrectes et/ou des dommages à l'outil se produiront si une puissance insuffisante ou excessive est exploitée.

▲ AVERTISSEMENT

NE PAS UTILISER CET OUTIL si la tension de la

source d'alimentation ACTUAL est inférieure à 105 Volts AC ou supérieurs à 132 Volts AC.

Instructions de mise à la terre

En cas de dysfonctionnement électrique ou de court-circuit, la mise à la terre réduit le risque de choc électrique. Le moteur de cette machine est câblé pour un fonctionnement monophasé de 120 V et est équipé d'un cordon à 3 conducteurs et d'une prise de mise à la terre à 3 broches pour une mise à la terre type réceptacle (B, fig. 2). Ne retirez pas la 3e broche (broche de mise à la

terre) pour la faire entrer dans une prise murale ou une rallonge de 2 trous. Si une prise d'adaptateur est utilisée (C, fig. 2), elle doit être fixée à la vis métallique du réceptacle.

AVIS L'utilisation d'une prise d'adaptateur est illégale dans certaines régions, y compris au Canada. Vérifiez vos codes locaux. Si vous avez des doutes ou si la fiche fournie ne correspond pas à votre prise électrique, consultez un électricien qualifié avant de continuer.

Raccordement à la source d'alimentation

Consultez un électricien qualifié pour l'installation correcte du récipient à la source d'alimentation. Cet outil doit avoir une mise à la terre pendant l'utilisation pour protéger l'opérateur contre les chocs électriques. Si vous ne savez pas si votre prise de courant est correctement mise à la terre, faites-la vérifier par un électricien qualifié. Assurez-vous que l'outil est éteint lorsque vous branchez le cordon d'alimentation à une source d'alimentation 120 ampères, 60 Hz, monophasée, 15 ampères.

Mise en route

Sortez votre compresseur de la boîte. Avant d'utiliser votre compresseur, vérifiez-le contenu de la boîte pour vous assurer que vous disposez de tout ce dont vous aurez besoin. Articles inclus dans la boîte:

• Compresseur d'air
• 2 filtres à air
• 2 roues
• Mode d'emploi

AVIS Gardez l'emballage au cas où vous devriez renvoyer le compresseur pour l'entretien ou une réparation.

Assemblage

AVIS Avant d'effectuer tout montage ou entretien, assurez-vous que le compresseur est éteint et débranché de la prise d'alimentation.

Placez le compresseur sur un sol plat. Il est conçu pour fonctionner correctement à une inclinaison d'au plus de 15 degrés.

Installation du filtre à air

Le filtre à air doit être installé dans le côté supérieur gauche de la tête du moteur (en regardant de l'avant-vers l'arrière du compresseur d'air comme dans la position 7, fig. 1, ci-dessus).

1. Enfilez le filtre à air dans l'orifice de la tête du moteur situé sous le carénage en plastique.
2. Vissez soigneusement le filtre à air (fig. 2.7) dans la culasse en tournant le filtre à air dans le sens des aiguilles d'une montre, à la main

AVIS NE PAS serrer excessivement le filtre à air.

1. Assurez-vous que la longueur courte du boyau flexible est insérée dans le trou du boîtier du filtre à air. Cela augmente les capacités de réduction de bruit de votre compresseur

Fonctionnement

Avant d'utiliser votre compresseur d'air:

• Inspectez pour voir si il y a des dommages avant d'utiliser le compresseur à air, assurez-vous que le réservoir d'air n'est pas endommagé, vérifiez que toutes les pièces ne soit endommagées et vérifiez que tous les tuyaux et les tuyaux sont bien connectés.
• N'utilisez pas le compresseur si des dommages sont détectés. En cas d'endommagement, demandez à un centre de service agréé d'inspecter et de tester le compresseur pour vous assurer qu'il fonctionne correctement.
• Tirez l'anneau de la soupape de sécurité avant chaque utilisation pour vous assurer que la vanne est fonctionnelle.
• En fonction de l'utilisation par CFM (pi3/min) des outils utilisés, votre nouveau compresseur peut être utilisé pour l'utilisation de pulvérisateurs, d'outils pneumatiques, de graisse pistolets, aérographes, pistolets de calfeutrage, abrasifs, gonflage des jouets et pneus en plastique, pulvérisation d'herbicides et d'insecticides, etc. Un ajustement correct du régulateur de pression d'air est nécessaire pour toutes ces opérations. Reportez-vous aux spécifications de pression d'air fournies avec l'outil que vous utilisez.

Présentation générale

Installation et localisation

Placez le compresseur dans un endroit propre, sec et bien ventilé. Le compresseur doit être placé à 12 ou 18 pouces (30 à 45 cm) des murs ou toute autre obstruction qui interférerait avec le flux d'air. Le compresseur doit être situé dans une zone contrôlée par la température entre 32 ° et 95 ° Fahrenheit (0 ° et 35 °C). Placez le compresseur sur une surface ferme et plane. Le compresseur est conçu avec des ailettes de dissipation de chaleur qui permettent un bon refroidissement. Gardez les ailettes (et toutes les autres pièces qui pourraient amasser de la poussière ou la saleté). Un compresseur propre fonctionne plus frais et offre un service plus long. Ne placez pas de chiffons, récipients ou autres matériaux sur le compresseur.

Raccordement à la source d'alimentation

Ce compresseur est conçu pour fonctionner sur une source d'alimentation à courant alternatif (AC) à 120 volts, 60 Hz, mise à la terre avec un fusible ou un disjoncteur fusible à 20 ampères. Il est recommandé qu'un électricien qualifié vérifi e la TENSION RÉELLE au réceptacle dans lequel l'appareil sera branché et confirmer que la prise utilise un fusible adéquat et mise à la terre. L'utilisation de la taille du circuit appropriée peut éliminer le déclenchement du disjoncteur nuisible lors de l'utilisation de votre compresseur d'air.

Cordons d'extension

• Pour une performance optimale du compresseur à air, une rallonge ne doit pas être utilisée, sauf si nécessaire.
• Si vous devez choisir entre un cordon d'extension électrique et un tuyau d'air plus long, choisissez tuyau d'air plus long. C'est bien mieux pour la vie du compresseur. Si nécessaire, il faut prendre soin de sélectionner un cordon d'extension approprié pour l'utilisation avec votre compresseur à air spécifi que.
• Utilisez une extension de gros calibre, car un cordon trop petit ou très long peut provoquer une chute de tension et entraîner une perte de puissance dans le compresseur et une surchauff e. Sélectionnez une rallonge correctement mise à la terre qui s'accouple directement avec la prise de courant et le cordon d'alimentation du compresseur sans utiliser d'adaptateurs. Assurez-vous que la rallonge est correctement câblée et en bon état électrique.
• La longueur maximale du cordon d'extension doit être de 15 mètres (50 pieds). La taille minimale du fi I de rallonge doit être calibrée 12.

Fixation d'un tuyau d'air

Votre compresseur à air est fourni avec un coupleur d'air de 1/4 "(fi g. 3). Avec un coupleur d'air installé en usine, votre compresseur est prêt à accepter des tuyaux d'air équipés de connecteurs d'air mâle 1/4" (fi g. 4).

AVIS Utiliser uniquement des tuyaux d'air évalués pour une utilisation avec une pression d'air de 125 psi ou plus haute.

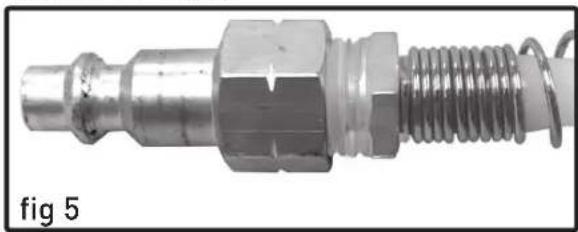

Pour installer un tuyau d'air équipé d'un connecteur mâle de 1/4 "(fi g. 5):

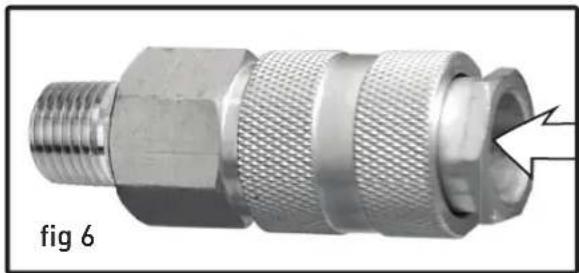

1. Appuyez simplement sur le "connecteur" ou "brancher" dans le raccord (fi g. 6) et s'engage automatiquement.

1. Vérifi ez que le tuyau d'air est correctement branché au coupleur d'air en tirant sur le tuyau d'air.

Soupape de vidange

1. Assurez-vous que la soupape de vidange est fermée (fi g. 7.0) et non en position ouverte (fi g. 7.1).

Interrupteur de pression

1. Vérifi ez que le pressostat est orienté vers le haut, en position OFF (fi g. 8.0).
2. Assurez-vous que l'alimentation électrique que

vous allez utiliser fonctionne normalement.

1. Insérez le cordon d'alimentation dans la prise d'alimentation.
2. Mettez le pressostat sous tension, déplacez le levier vers la position AUTO (fi g. 8.1).
3. Sur la jauge de pression du réservoir, vous pouvez regarder la construction de pression dans le réservoir jusqu'à ce que la pompe s'arrête à la pression de mise en usine, d'environ 115 à 120 psi.
4. La première fois que vous utilisez votre compresseur et périodiquement, vérifi ez s'il y a des fuites d'air. Si la jauge indique que la pression descend dans le réservoir ou que vous entendez des fuites, vous pouvez appliquer de l'eau savonneuse à tous les joints de la tuyauterie de transport de l'air. Serrez ces joints si des bulles se forment.

Réglage de la pression d'air

Votre compresseur à air est alimenté par un régulateur de pression d'air. Ce régulateur ajuste la pression d'air fournie au tuyau.

• Pour augmenter la pression d'air, tourner le bouton du régulateur d'air (fi g. 9.10) dans le sens des aiguilles d'une montre.
• Pour diminuer la pression d'air, tournez le bouton du régulateur d'air dans le sens inverse des aiguilles d'une montre.
• Utilisez le manomètre de sortie (fi g. 9.8) pour voir la pression résultante.

Arrêt de votre compresseur

1. Déplacez le pressostat dans le sens des aiguilles d'une montre jusqu'à la position OFF (fi g. 6.0).
2. Débranchez le compresseur de la puissance électrique.
3. Si vous ne vidangez pas le réservoir, réduisez la pression du réservoir dans le tuyau d'air.
4. Vidanger le réservoir en ouvrant lentement le robinet de vidange (fi g. 5.1). Placez un bassin de prise sous la soupape pour protéger la surface contre les dommages causés par l'eau.

Démarrage par temps froid

Les températures de démarrage à froid sous le point de congélation (32° F / 0°C) font que les pièces métalliques de votre compresseur se contractent et cela rend le démarrage plus difficile. Pour aider le compresseur à démarrer par temps froid, suivez ces

conseils:

1. Essayez de conserver le compresseur d'air à des températures supérieures à 0 °C (32 °F).
2. Ouvrez la soupape de vidange du réservoir d'air et relâchez toute la pression d'air du réservoir d'air avant de commencer par temps froid. (Une fois l'air dégagé du réservoir d'air, fermez le robinet de vidange.)
3. Tirez la bague sur la soupape de sécurité avant chaque utilisation pour vous assurer que la vanne est fonctionnelle.
4. Branchez le compresseur d'air directement dans une prise électrique de 120 volts. N'utilisez pas une rallonge lorsque vous démarrez votre compresseur par temps froid.

Entretien

Quotidiennement

- Avant chaque utilisation,

1. Vérifi ez tout bruit ou vibration inhabituels.
2. Assurez-vous que tous les écrous et boulons sont serrés.
3. Après chaque utilisation, égoutter la condensation du réservoir d'air.

Mensuel

- Inspectez le système d'air pour les fuites en appliquant de l'eau savonneuse à tous les joints. Serrez ces joints si des fuites sont détectées.

Entreposage

Lors de l'entreposage de votre compresseur:

1. Assurez-vous que l'appareil est éteint.
2. Débranchez-le de la source d'alimentation.
3. Tournez le régulateur pour régler la pression de sortie à zéro.
4. Relâchez la pression d'air de tous les tuyaux et réservoir (s) d'air.
5. Vidanger toute l'humidité des réservoirs d'air.
6. Fermez complètement les soupapes de vidange.
7. Protégez le cordon électrique et les tuyaux d'air contre les dommages (par exemple, sur le passage ou l'entraînement). Enroulez tous les câbles et les fl exibles autour du compresseur d'air (refroidi).
8. Placez le compresseur d'air dans un endroit frais, sec, sûr et à l'intérieur.

Dépannage

Inspectez toujours le compresseur avant utilisation et assurez-vous qu'il est en bon état de fonctionnement. Assurez-vous que toutes les bouches d'aération sont nettoyées. Vérifi ez le câble d'alimentation pour s'assurer qu'il est intact et exempt de fi ssures, de fi ls nuisibles, etc. Évitez d'utiliser des solvants lors du nettoyage de pièces en plastique, la plupart des plastiques sont sensibles aux dommages causés par les différents types de solvants commerciaux.

Problème Cause possible Action corrective
Le compresseur ne démarre pas	1. Fusible brulé ou disjoncteur déclenché	1. Remplacer ou réinitialiser le fusible / disjoncteur
	2. Branchements électriques 2. Vérifier les connexions de câblage
Pression basse 1. Filtre à air restreint 1. Remplacer le filtre à air
		2. Remplacer le soupape antiretour défectueuse
		3. Fuite d'air dans la soupape de sécurité
		3. Vérifier la soupape en tirant sur la bague. Si condition persiste, changer la soupape
Soupape de sécurité Pressostat défectueux Remplacer le pressostat
La pression dans le réservoir tombe	Fuites d'air aux joints 1. Permettre au compresseur de bâtir la pression dans le réservoir, à la pression maximale si possible. Pulvériser de l'eau savonneuse sur toutes les connexions d'air et chercher des bulles. Serrez les connexions qui fui-ent. Ne pas trop serrer.2. Si le problème persiste, contactez le service à la clientèle pour obtenir d'autres conseils.
La soupape de décharge fuit lorsque la pompe ne fonctionne pas	Le joint de soupape de décharge est défectueux	Laissez s'échapper l'air dans le réservoir jusqu'à ce que toute la pression soit relâchée. Retirez la fiche de la soupape du déchargeur et nettoyez le joint de soupape. Si endommagé, remplacez le joint et réinstallez.
Le compresseur s'est arrêté et ne veux pas repartir	1. Le protecteur de surcharge thermique s'est engagé en raison de la surchauffe du moteur	1. Vérifiez que la tension fournie principale correspond aux spécifications du compresseur. Un cordon de rallonge inadéquat (trop petit (Calibre 14 ou 16) ou trop long) peut provoquer une surchauffe due à une chute de tension. Une utilisation excessive (plus d'une heure en continu) peut provoquer une surchauffe du moteur. Laissez le moteur refroidir.
	2. Enroulement du moteur serait brulé	2. Contacter le service à la clientèle.
Le moteur ne démarre pas et fait un bourdonnement	Condensateur défectueux Contacter le service à la clientèle.
Le moteur ne démarre pas ou démarre lentement	Alimentation électrique, basse tension au moteur	Vérifiez que la tension fournie principale correspond aux spécifications du compresseur.Un cordon de rallonge inadéquat (trop mince ou trop long) peut provoquer une surchauffe due à une chute de tension.Vérifiez la qualité de l'alimentation au point de vente.
Le compresseur fonctionne de manière bruyante et des sons métalliques sont entendus.Le compresseur ne monte pas à la pression maximale	Joint d'étanchéité ou soupape endommagée	Arrêtez le compresseur et contactez le support à la clientèle.
Le compresseur ne fournit pas autant d'air que lorsqu'il était neuf et/ou s'arrête après une période de temps beaucoup plus courte	1. Le réservoir a une capacité réduite en raison de la rétention d'eau2. Le pressostat est hors réglage	1. Ouvrir le robinet de vidange pour libérer de l'eau.2. Contactez le support à la clientèle
L'unité de pompe ne s'ar-rête pas lorsque le réservoir atteint la pression de travail maximale	Interrupteur défectueux ou pres-sion hors réglage	Arrêtez immédiatement le compresseur (risque d'explosion) et contactez le support à la clientèle.

Liste de pièces

N°.	Description Qté.
1	Couvercle-filtre 2
2	Élément filtrant 2
3	Boîtier du filtre 2
4	Joint torique 4
5	Joint d'étanchéité 12
6	Tuyau 2
7	Boulon 12
8	Tête de cylindre 2
9	Joint en caoutchouc 2
10	Vis 2
11	Bloc de limitation 2
12	Plaque de soupape	2
13	Disque de soupape	2
14	Plaque de soupape	2
15	Butoir	2
16	Vis 2
17	Joint torique 2
18	Cylindre	2
19	Vis 2
20	Plaque de pression	2
21	Segment de piston	2
22	Bielle	2
23	Roulement	2
24	Vis d'assemblage Allen	2
25	Cartier d'huile	2
26	Bague	1
27	Condensateur	1
28	Boulon	4
29	Rondelle à ressort	4
30	Couvercle du ventilateur	2
31	Vis autotaraudeuse	4
32	Ventilateur	2
33	Ressort extérieur	2
34	Coude de vilebrequin	2
35	Stator	1
36	Rotor	1
37	Roulement	2
38	Ressort extérieur	2

N°.	Description Qté.
39	Entretoise	2
40	Couvercle de tête en plastique	2
41	Couvercle du condensateur	1
42	Manche de poignée	1
43	Coude	1
44	Poignée	1
45	Tuyau 1
46	Bague de compression	2
47	Écrou	1
48	Pressostat	1
49	Écrou	1
50	Serre-câble	2
51	Cordon d'alimentation	1
52	Manche de poignée	1
53	Écrou	1
54	Manomètre	1
55	Soupape de pression	1
56	Coupleur à connexion rapide 1/4 po	1
57	Boulon d'essieu	2
58	Roue	2
59	Rondelle	2
60	Écrou	2
61	Rondelle	2
62	Patte	2
63	Boulon	2
64	Soupape de vidange	1
65	Soupape antiretour	1
66	Soupape de sécurité	1
67	Entretoise à absorption des chocs	4
68	Écrou	4
69	Boulon	2
70	Réservoir d'air 1
71	Tuyau d'échappement	2
72	Boulon	2
73	Rondelle	2
74	Bride de protection thermique	2
75	Vis de protection thermique	4

Dessin schématique

Déclaration de garantie

HULK met tout en œuvre pour s'assurer que ce produit répond à des normes de qualité et de durabilité élevées. HULK garantit au consommateur une garantie limitée de 2 ans à compter de la date à laquelle le produit a été achetée chez le détaillant et que chaque produit est exempt de défauts de matériaux. La garantie ne s'applique pas aux défauts causés directement ou indirectement par une mauvaise utilisation, un abus, une négligence ou des accidents, des réparations ou des modifications et le manque de maintenance. HULK ne sera pas responsable du décès, des blessures à des personnes ou des biens ou pour des dommages accessoires, spéciaux ou consécutifs résultant de l'utilisation de nos produits. Pour profiter de cette garantie, la partie fabricant doit être retournée pour examen par le détaillant. Des frais d'expédition et de manutention peuvent s'appliquer. Si un défaut est détecté, HULK réparera ou remplacera le produit.

Compresseur à air
