ATXB25C2V1B - Télécommande DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	DAIKIN ATXB25C2V1B - Télécommande pour climatiseur
Type de produit	Télécommande infrarouge
Compatibilité	Compatible avec les unités intérieures DAIKIN
Fonctions principales	Contrôle de la température, mode de fonctionnement, réglage de la vitesse du ventilateur
Alimentation	Piles (type non spécifié)
Dimensions	Dimensions non spécifiées
Poids	Poids non spécifié
Utilisation	Facilité d'utilisation avec un écran LCD pour un affichage clair
Maintenance	Remplacement des piles lorsque la télécommande ne fonctionne plus
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes
Informations générales	Vérifiez la compatibilité avec votre modèle de climatiseur avant l'achat

FOIRE AUX QUESTIONS - ATXB25C2V1B DAIKIN

Comment synchroniser ma télécommande DAIKIN ATXB25C2V1B avec mon climatiseur ?

Pour synchroniser votre télécommande, assurez-vous que le climatiseur est sous tension. Appuyez sur le bouton 'ON/OFF' de la télécommande. Si cela ne fonctionne pas, vérifiez que les piles de la télécommande sont correctement installées et chargées.

Que faire si ma télécommande ne répond pas ?

Vérifiez d'abord les piles de la télécommande. Remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande en enlevant les piles pendant quelques minutes, puis en les remettant.

Comment régler la température sur la télécommande DAIKIN ATXB25C2V1B ?

Utilisez les boutons '+' et '-' pour augmenter ou diminuer la température souhaitée. Vous pouvez également consulter le manuel d'utilisation pour des instructions détaillées.

La télécommande affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, un code d'erreur peut signaler un problème avec le climatiseur ou la télécommande. Vous pouvez essayer de réinitialiser la télécommande ou de contacter le service client.

Comment changer les piles de ma télécommande DAIKIN ATXB25C2V1B ?

Ouvrez le compartiment des piles à l'arrière de la télécommande. Retirez les anciennes piles et remplacez-les par des piles de type AA en respectant la polarité. Refermez le compartiment.

La télécommande fonctionne mais le climatiseur ne s'allume pas, que faire ?

Vérifiez si le climatiseur est correctement branché et que le disjoncteur est en position 'ON'. Assurez-vous également que le mode de fonctionnement est correctement sélectionné sur la télécommande.

Comment activer le mode silencieux sur ma télécommande ?

Appuyez sur le bouton 'Mode' jusqu'à sélectionner le mode silencieux. Cela peut varier selon les modèles, donc consultez le manuel d'utilisation pour plus de détails.

Est-il possible de verrouiller ma télécommande pour éviter des réglages accidentels ?

Oui, vous pouvez verrouiller la télécommande. Consultez le manuel d'utilisation pour la procédure spécifique de verrouillage et déverrouillage.

MODE D'EMPLOI ATXB25C2V1B DAIKIN

Indication De Télécommande BRC52A61/62/63

1. Faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou de vis situé au dos de la télécommande et fi xez-le à l'aide de la vis.
2. Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
3. Passez la chaînette à boules à l'arrière du support et faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.

Installation

1) Type: AAA.R03
2) Quantité: 2 pièces

Instructions d'élimination

Los piles fournies avec le contrôleur sont marquées de ce symbol.

Il signifie que les piles doivent être éliminées séparément des ordures ménagères non triées.

Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métallourd au-delà d'une certaine concentration.

Symboles chimiques possibles:

■ Pb: plomb (>0,004%)

Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à évitar les conséquences potentiellement néfastes pour l'environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.

Batterie

• La source d'où le signal sera transmis.

2. Indication de transmission de signal

- Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.

3. Bouton « ON/OFF » (MARCHE'/ARRÊT)

• Appuyez une fois pour mettre le climatiseur en marche.
• Appuyez de nouveau pour éteindre le climatisateur.

4. Sélection de la vitesse du ventilateur

- Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit:

Lent → Moyen Rapide → Auto →

- Cessez d'appuyer lorsque la vitesse désirée apparaît sur l'écran d'affichage.

5. Mode opérationnel

• Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel.
• Pour l'unité de refroidissement, les modes disponibles comprennent COOL (*) (FROID), DRY (♠) (SEC) et FAN (♣) (VENTILATION).
• Pour l'unité de thermopompe, les modes disponibles comprennent: AUTO (A) (AUTO), COOL (* (FROID), DRY (SEC), FAN (VENTILATION) et HEAT (CHAUD).
• Le mode AUTO (△) n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.

6. Oscillation automatique de la ventilation

• Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.

Méthode de sélection du mode Swing (dépendant du modèle)

• Appuyez sur le bouton SWING (△) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (◀) est affiché.
• Appuyez sur le bouton de température ▲ et ▼ pour sélectionner la rotation du SWING MODE (◀) depuis le Mode Swing 1 au Mode Swing 3.
• Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :

Mode d'oscillation 1

Mode d'oscillation 2

Mode d'oscillation 3

Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.

L'oscillation est indiquée par le logo :

- Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (✗) sélectionné.

7. Fonction turbo (dépendant du modèle)

• Appuyez sur le bouton pour refroidissement ou réchauffement rapide.
  • Le ventilateur tourne à sa vitesse maximale.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

8. Programmer la minuterie d'arrêt

• Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arrêt.
• Programmez l'heure désirée en appuyant continuellement sur le bouton OFF TIMER.
• Appuyez sur le bouton CANCEL pour annuler le programmation d'arrêt.

9. Fonction silence (dépendant du modèle)

• Appuyez sur pour un fonctionnement silencieux.
  • Le ventilateur tourne à sa vitesse minimale.
• Pressez de nouveau pour désactiver la fonction.

- Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).

- Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

10. Mettre l'horloge à l'heure

- Maintenez le bouton ⏻ enfoncé pour mettre l'horloge à l'heure.

11. Programmer la minuterie de mise en marche

• Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
• Programmez l'heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
• Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.

12. Réglage du mode de nuit

• Appuyez sur le bouton★ pour activer la fonction de mode de nuit.
• Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de refroidissement, la

température réglée augmente de 0,5°C au bout de la première demi-heure, d'encore 0,5°C au bout de la deuxième demi-heure et d'1°C au bout de l'heure suivante.

• Lorsque l'unité fonctionne en mode de chauffage, la température réglée diminue d'1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxième demiheure et d'1°C au bout de l'heure suivante.
• Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).

13. Réglage de la température

• Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ▲ou ▼ pour l'augmenter ou la baisser.
• La température se régle de 16°C à 30°C (Possibilité de régler de 20°C à 30°C).
• Appuyez sur les boutons ▲ et ▼simultanément pour passer des °C aux °F et inversement.

FAU DAIGNOSTICS (pour modèle à inverseur seulement)

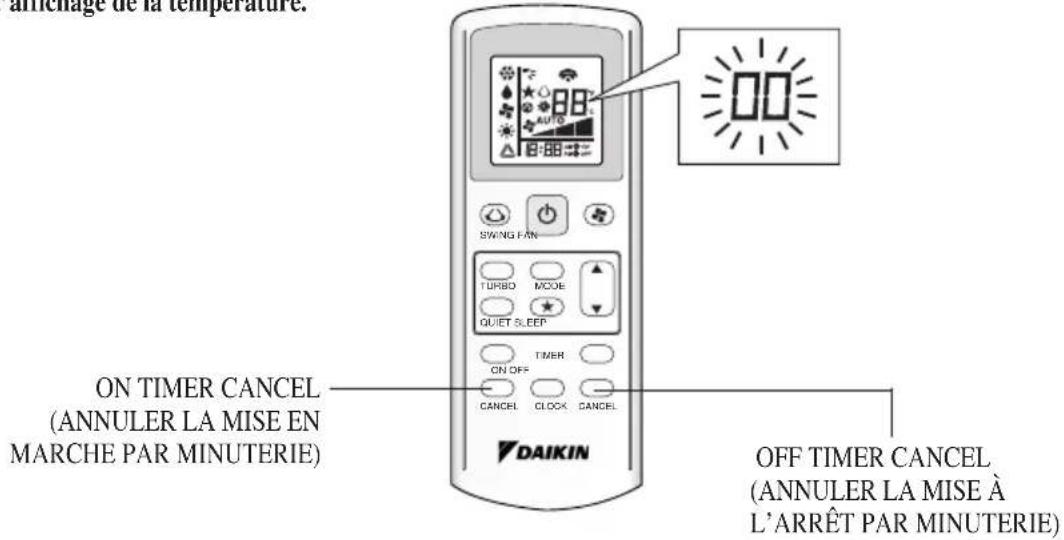

FAUX DIAGNOSTICS PAR LA TELECOMMANDE

La partie d'affichage de la température indique les codes correspondants.

1. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE est enfoncé pendant 5 secondes, un signe "□□" clignote sur la partie d'affichage de la température.

amichage de la température. ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE)

1. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) répétitivement jusqu'à ce qu'un bip continu se produise.

• L'indication du code change comme montré ci dessous, et notifie avec un long bip.

CODE D'ERREUR SIGNIFICATION
00 NORMAL
A1 ERREUR PCB DANS LA SECTION INTÉRIEURE
A3 ANOMALIE DE LA POMPE DE VIDANGE
A5 ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE)
A6 ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR
AH ANOMALIE DU FILTRE À AIR ÉLECTRIQUE
C4 THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT
C5 THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT
C7 ERREUR DE L'INTERRUPTEUR DE LIMITE D'AILETTE
C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIÈCE INTÉRIEURE
E1 ERREUR DE CARTE EXTÉRIEURE
E3 PROTECTION HAUTE PRESSION
E4 PROTECTION BASSE PRESSION
E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6 ERREUR DE DÉMARRAGE DU COMPRESSEUR
E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEUR
E8 SURINTENSITÉ D'ENTRÉE CA
E9 ERREUR EXV
EA ERREUR DE VANNE À 4 VOIES
F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR
H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION
H6 ERREUR DE DÉTECTION DE L'ALIMENTATION DU COMPRESSEUR
H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR
H8 ERREUR DU CAPTEUR DE COURANT CA
CODE D'ERREUR	SIGNIFICATION
H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1 ERREUR	DU CAPTEUR DE PRESSION
J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERTE/MAL POSITIONNÉE
J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION
J6 THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'ÉCHANGEUR THERMIQUE DESOUS- REFROIDISSEMENT
J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE
J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR
L3 BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5 ERREUR IPM /ERREUR IGBT
L8 SURINTENSITÉ DU COMPRESSEUR DE L'INVERSEUR
L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR
LC ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB DEL'INVERSEUR)
P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0 INSUFFISANCE DE GAZ
U2 TENSION CC HORS PLAGE
U4 ERREUR DE COMMUNICATION
U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA ERREUR D'INSTALLATION
UF MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CÂBLAGE ET DE LA TUYAUTERIE/MAUVAIS CÂBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIÈCES)

REMARQUE

1. Un bip bref et deux bip consécutifs indique qu'il n'y a pas de codes correspondants.
2. Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affiché s'annule lui même si le bouton n'est pas appuyé pendant 1 minute.
