Caractéristiques techniques	Écran 65 pouces, résolution 4K (3840 x 2160), technologie OLED, luminosité maximale de 1000 nits, taux de rafraîchissement de 120 Hz.
Connectivité	HDMI, DisplayPort, USB-C, Ethernet, Wi-Fi, Bluetooth.
Utilisation	Idéal pour les environnements professionnels, les présentations, et le divertissement à domicile.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware via le menu des paramètres.
Sécurité	Conforme aux normes de sécurité électrique, utiliser uniquement avec les accessoires fournis par le fabricant.
Informations générales	Garantie de 2 ans, support technique disponible, poids de 30 kg, dimensions 1448 x 835 x 55 mm.

FOIRE AUX QUESTIONS - FW-65BZ30L SONY

Comment puis-je connecter mon SONY FW-65BZ30L à mon ordinateur ?

Vous pouvez connecter votre SONY FW-65BZ30L à votre ordinateur via un câble HDMI. Assurez-vous que le moniteur est allumé et sélectionnez la source HDMI appropriée à l'aide de la télécommande.

Le moniteur ne s'allume pas, que devrais-je faire ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, essayez de débrancher le moniteur pendant quelques minutes avant de le rebrancher.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez la télécommande pour accéder au menu des paramètres. Naviguez jusqu'à 'Image' puis ajustez la luminosité et le contraste selon vos préférences.

Puis-je utiliser des haut-parleurs externes avec le SONY FW-65BZ30L ?

Oui, vous pouvez connecter des haut-parleurs externes via la sortie audio 3,5 mm ou via HDMI ARC si votre système audio le prend en charge.

Comment réinitialiser mon moniteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Système', puis 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour réinitialiser le moniteur.

Le son est désynchronisé avec l'image, que faire ?

Vérifiez les paramètres audio de votre source de contenu pour vous assurer qu'il n'y a pas de décalage. Vous pouvez également essayer de redémarrer le moniteur et la source pour résoudre le problème.

Comment mettre à jour le logiciel du moniteur ?

Connectez le moniteur à Internet via Wi-Fi ou câble Ethernet. Accédez au menu des paramètres, sélectionnez 'Système', puis 'Mise à jour du logiciel' et suivez les instructions à l'écran.

Que faire si l'image est floue sur le moniteur ?

Vérifiez la résolution de la source d'entrée et assurez-vous qu'elle correspond à la résolution native du moniteur. Vous pouvez également essayer de changer le câble HDMI ou de redémarrer le moniteur.

Le moniteur ne détecte pas le signal de mon appareil, que faire ?

Assurez-vous que l'appareil est allumé et que le bon port d'entrée est sélectionné sur le moniteur. Essayez de débrancher et de rebrancher le câble HDMI. Si le problème persiste, testez un autre câble ou un autre appareil.

MODE D'EMPLOI FW-65BZ30L SONY

• Table des matières Consignes de sécurité p. 2
• Schéma de connexion p. 4
• Utilisation du Moniteur LCD comme élément du système audio p. 7
• Télécommande et Moniteur LCD p. 7
• Réglages p. 9
• Mode Pro p. 9
• Fonctions de commande p. 11
• RS-232C p. 11
• IP p. 12
• Installation du Moniteur LCD au mur p. 14
• Dépannage p. 15
• Spécifications Les menus de configuration sont sujets à modification sans préavis. Remarque p. 16

• Avant d’utiliser le Moniteur LCD, lisez les « Consignes de sécurité ».• Lisez la documentation de sécurité fournie pour plus d’informations de sécurité.• Les instructions relatives à l’« Installation du Moniteur LCD au mur » sont incluses dans le mode d’emploi du Moniteur LCD.• Les images et illustrations reprises dans ce manuel et dans le Guide d’installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit. Emplacement de l’étiquette d’identification Les étiquettes reprenant le numéro de modèle et les caractéristiques nominales de l’alimentation du Moniteur LCD se trouvent à l’arrière du Moniteur LCD. Installation/Mise en place Installez et utilisez le Moniteur LCD conformément aux instructions ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure. Installation
• Le Moniteur LCD doit être installé à proximité d’une prise de courant aisément accessible.• Positionnez le Moniteur LCD sur une surface stable et horizontale afin d’éviter qu’il ne tombe, n’entraîne des blessures ou n’endommage des biens.• Installez le Moniteur LCD dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.• Installez le Moniteur LCD de façon à ce que son support de table ne dépasse pas du meuble pour Moniteur LCD (non fourni). Si le support de table dépasse du meuble pour Moniteur LCD, le Moniteur LCD risque d’être renversé, de tomber, d’être endommagé ou de provoquer des blessures. À propos des manuels Ce Moniteur LCD est livré avec les manuels suivants. Conservez les manuels à titre de référence. Guide d’installation

• Installation et configuration du Moniteur LCD. Guide de référence (ce manuel) / Consignes de sécurité

• Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc. Aide Vous trouverez des renseignements supplémentaires sur le dépannage et d’autres informations utiles directement sur votre Moniteur LCD. Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes. IMPORTANT – Lisez le Contrat de licence logicielle de l’utilisateur final avant d’utiliser votre produit Sony. Utiliser votre produit indique vous avez accepté le Contrat de licence logicielle de l’utilisateur final. Le contrat de licence logicielle entre vous et Sony est disponible en ligne sur le site Web Sony (https://www.sony.net/tv-software-licenses/) ou sur l’écran de votre produit. Allez dans [Paramètres] t [Système] t [À propos de] t [Informations légales] t [Avis et licences]. Consignes de sécuritéD:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_05FR\5049502141_05FR.fm master page: Right FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

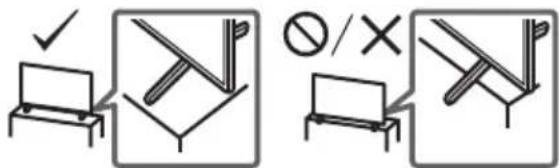

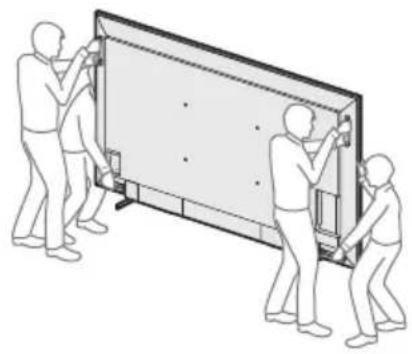

• Avant de transporter le Moniteur LCD, débranchez tous ses câbles.• La présence de deux personnes ou plus (trois personnes ou plus pour un Moniteur LCD de 214,8 cm (85 pouces), quatre personnes ou plus pour un Moniteur LCD de 247,7 cm (98 pouces)et plus) est nécessaire pour le transport des Moniteurs LCD de grande taille. • Pour transporter le Moniteur LCD à la main, saisissez-le de la manière illustrée. N’exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l’écran.• Pour soulever ou déplacer le Moniteur LCD, saisissez-le par sa base.FW-98BZ53L / 98BZ50L / 98BZ30LFW-85BZ40L / 85BZ30LFW-75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L• Lorsque vous transportez le Moniteur LCD, ne le soumettez pas à des secousses ou des vibrations excessives.• Lorsque vous transportez le Moniteur LCD pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d’origine.• Lors de la manipulation ou du montage du Moniteur LCD, ne couchez pas le Moniteur LCD (pour modèle de Moniteur LCD concerné uniquement). Prévention des basculements (Modèles avec kit de courroie de soutien fourni) Reportez-vous au Guide d’installation au-dessus du rembourrage.La vis à bois fournie est uniquement utilisable pour une fixation sur un objet solide en bois. (Sauf modèles avec kit de courroie de soutien fourni) FW-98BZ53L / 98BZ50L / 98BZ30LFW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

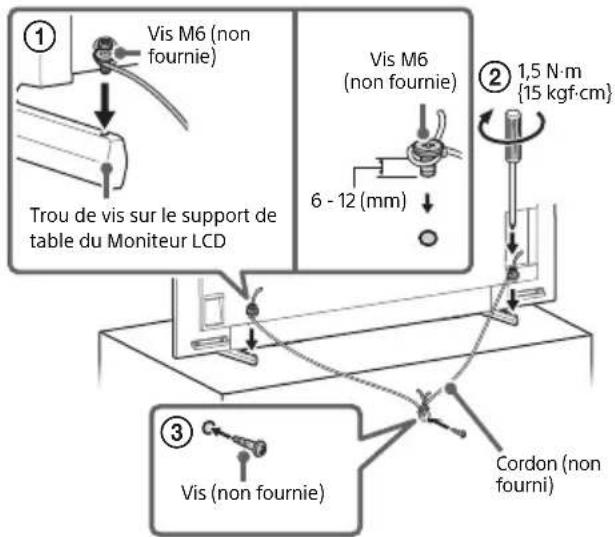

1,5 N·m{15 kgf·cm}Vis (non fournie)Trou de vis sur le support de table du Moniteur LCD6 - 12 (mm)Vis M6 (non fournie)Cordon (non fourni)Vis M6 (non fournie)

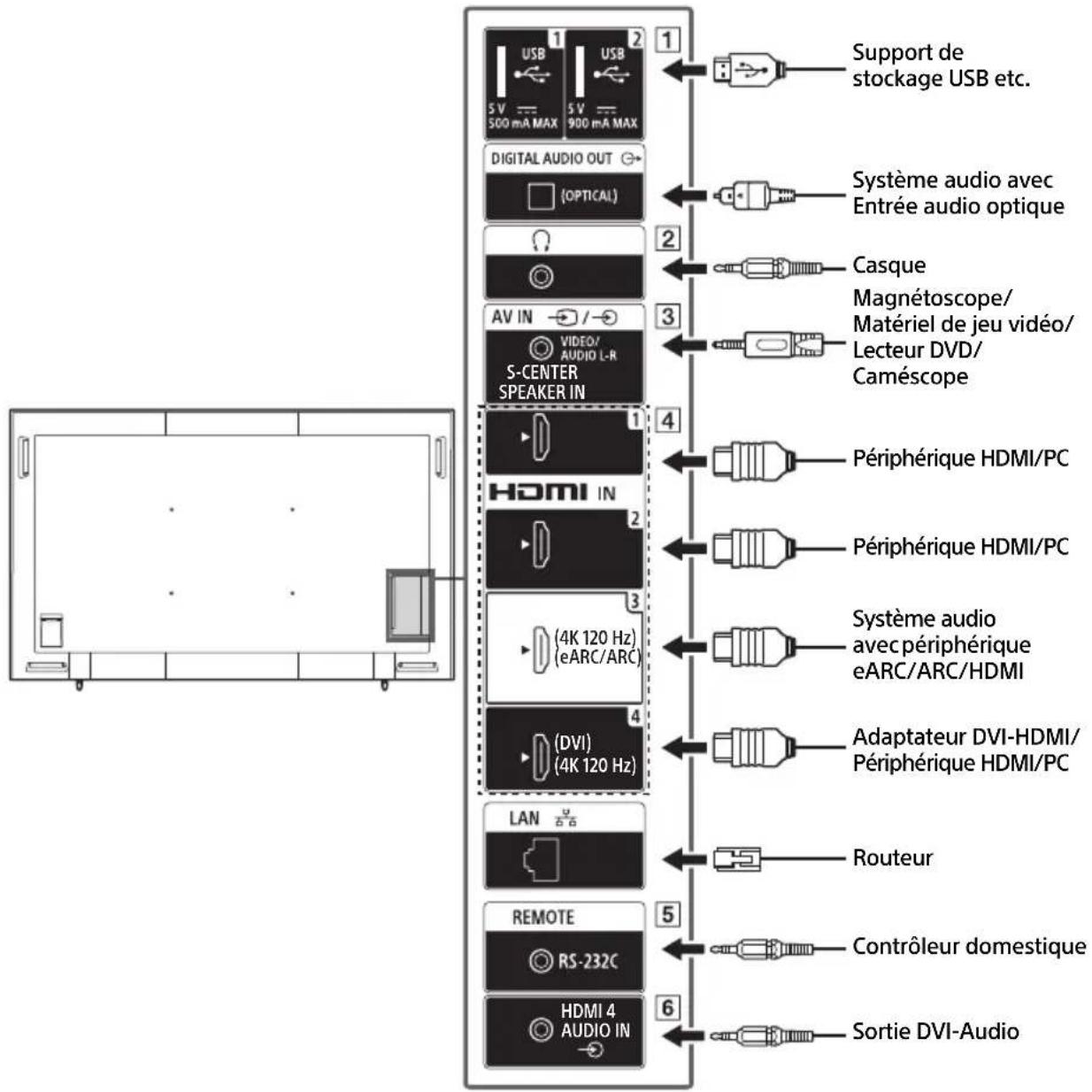

Schéma de connexion Remarque

• Les bornes et les noms peuvent varier selon la région/le pays/le modèle du Moniteur LCD. FW-98BZ53L / 98BZ50L / 98BZ30L (4K 120 Hz)(eARC/ARC)HDMI 4 AUDIO IN(DVI)(4K 120 Hz) S-CENTER SPEAKER IN Support de stockage USB etc. Magnétoscope/ Matériel de jeu vidéo/ Lecteur DVD/ Caméscope Casque Périphérique HDMI/PC Système audio avec périphérique eARC/ARC/HDMI Adaptateur DVI-HDMI/ Périphérique HDMI/PC Routeur Contrôleur domestique Sortie DVI-Audio Périphérique HDMI/PC Système audio avec Entrée audio optiqueD:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_05FR\5049502141_05FR.fm master page: Right FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

FW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L (eARC/ARC) Support de stockage USB etc. Système audio avec Entrée audio optique Magnétoscope/ Matériel de jeu vidéo/ Lecteur DVD/ Caméscope Casque Périphérique HDMI/PC Système audio avec périphérique eARC/ARC/HDMI Adaptateur DVI-HDMI/ Périphérique HDMI/PC Routeur Contrôleur domestique Sortie DVI-Audio Périphérique HDMI/PCD:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_05FR\5049502141_05FR.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

• Le raccordement d’un grand périphérique USB peut interférer avec les autres périphériques raccordés. (Casque)

• Prend en charge une mini-prise stéréo à 3 pôles uniquement.

• Vous ne pouvez pas reproduire le son en sortie du casque et des haut-parleurs du Moniteur LCD simultanément. / AVIN

• Dans le cas d’une connexion composite, utilisez un câble d’extension analogique (non fourni).

• L’interface HDMI peut transférer la vidéo et l’audio numériques sur un seul câble.

• Si le périphérique est doté d’une prise DVI, raccordez-la à HDMI IN 4 par le biais d’une interface d’adaptation DVI - HDMI (non fournie), puis raccordez la prise de sortie audio du périphérique à HDMI 4 AUDIO IN.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Raccordez votre système audio au HDMI IN 3 pour acheminer l’audio de votre Moniteur LCD vers votre système audio. Un système audio compatible avec eARC/ ARC peut envoyer des vidéos au Moniteur LCD et recevoir l’audio du Moniteur LCD via le même câble HDMI. Si votre système audio n’est pas compatible avec eARC/ ARC, un raccordement supplémentaire à DIGITAL AUDIO OUT (OPTICAL) est nécessaire.

• Utilisez le câble HDMI avec Ethernet pour raccorder le système audio avec eARC.

• Borne pour communication série. Pour plus de détails, reportez-vous à « Fonctions de commande ».

• Si le périphérique est doté d’une prise DVI, raccordez-la à HDMI IN 4 par le biais d’une interface d’adaptation DVI - HDMI (non fournie), puis raccordez la prise de sortie audio du périphérique à HDMI 4 AUDIO IN.

3,5 mm 1: L 2: Vidéo 3: Terre 4: R

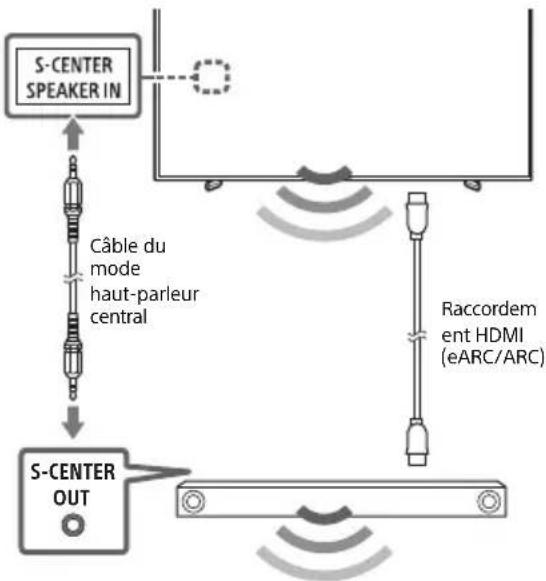

Utilisation du Moniteur LCD comme élément du système audio (FW-98BZ53L / 98BZ50L / 98BZ30L uniquement) Remarque• Avant de raccorder des câbles, débranchez le cordon d’alimentation du Moniteur LCD et du récepteur AV.• Reportez-vous au mode d’emploi du système audio avec connecteur S-CENTER OUT pour plus de détails. Télécommande et Moniteur LCD La forme de la télécommande, la disposition, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de Moniteur LCD et selon les réglages du Moniteur LCD. (Sélection de l’entrée) : Pour afficher et sélectionner la source d’entrée, etc. SYNC MENU : Affichez le menu BRAVIA Sync. (Alimentation) HDMI 1/2/3/4 Touches numériques (point)

Touches de couleurs S-CENTER OUT Raccordement HDMI (eARC/ARC)Câble du mode haut-parleur central

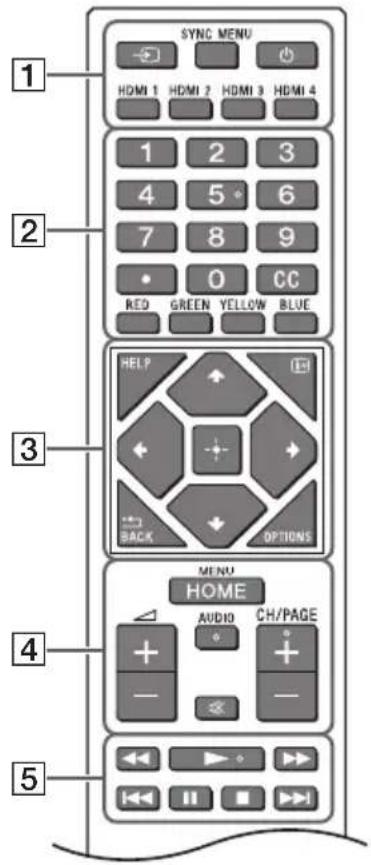

HELP : Affichez le menu Aide. (Affichage à l’écran) : Affichez des informations. /BACK OPTIONS : Affiche une liste des fonctions utilisables à ce moment-là. //// (Touches directionnelles de navigation) : Navigation et sélection du menu à l’écran. HOME/MENU +/– (Volume) AUDIO : Pour sélectionner le son d’une source multilingue ou un double son (selon la source du programme). (Coupure du son)* CH/PAGE +/–

(Alimentation) Capteur de télécommande / Capteur de lumière / LED

Réglages En [Mode Pro], vous pouvez utiliser diverses fonctions pratiques pour un usage professionnel. Ici, nous expliquons comment passer au [Mode Pro] et les fonctions typiques du [Mode Pro]. Mode normal : Il s’agit du mode par défaut. Les fonctions du [Mode Pro] ne sont pas disponibles dans ce mode. Mode réglages Pro : Ce mode vous permet de régler les divers paramètres des fonctions du [Mode Pro]. Mode Pro : Il s’agit du mode de fonctionnement pour usage professionnel, où vous pouvez utiliser les fonctions du [Mode Pro]. Lorsque le moniteur est en mode normal

• Allez dans [Accueil] t [Apps] t [Réglages Pro], puis sélectionnez [Mode réglages Pro]. Lorsque le moniteur est en mode réglages Pro

• Allez dans [Accueil] t [Apps] t [Réglages Pro], puis sélectionnez [Démarrer le mode Pro]. Si le Moniteur est en mode Pro

• Appuyez sur les touches d’activation décrites ci-dessous sur la télécommande dans l’ordre dans l’intervalle d’une seconde. Une fois le moniteur redémarré, le mode passe à [Mode réglages Pro]. Touche d’activation : (Affichage à l’écran) / (Coupure du son) / +/– (Volume +) / HOME/MENU En [Mode Pro], vous pouvez utiliser diverses fonctions pratiques. Les fonctions typiques du [Mode Pro] sont présentées ci-dessous. Mode Pro Mode Pro Comment changer de mode *Initialement, vous ne pouvez pas changer le mode [Réglages Pro] en [Mode Pro]. Si vous souhaitez changer le mode à partir de [Réglages Pro], allez dans [Réglages Pro] t [Restrictions de fonctions] t [Apps] et changez [Réglages Pro] en [Activer] dans [Mode réglages Pro]. Présentation des fonctions du mode Pro Réglage du fonctionnement du moniteur lors de la mise sous tension Vous pouvez régler le fonctionnement du moniteur lorsque vous débranchez et réinsérez la fiche d’alimentation secteur. Affichage optimisé de l’écran d’entrée PC L’écran affiche l’écran d’entrée PC avec la taille optimale selon le format du PC. Réveil et commutation sur l’entrée automatique par détection du signal HDMI Allume automatiquement le moniteur et commute sur l’entrée HDMI connectée lorsque le périphérique HDMI est connecté. Réglages du menu qui s’affiche par pression sur la touche HOME/MENU Vous pouvez sélectionner le menu affiché en appuyant sur la touche HOME/MENU de la télécommande. Désignation de la source d’entrée initiale lors du démarrage du moniteur Vous pouvez désigner la source d’entrée initiale lors du démarrage du moniteur. Verrouillage du mode Pro Vous pouvez protéger les réglages du [Mode Pro] en utilisant un code PIN.D:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_05FR\5049502141_05FR.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

Allez dans [Accueil] t [Paramètres] t [Réglages Pro] alors que le Moniteur est en [Mode réglages Pro].* Réglage du volume initial/maximum Vous pouvez régler le volume initial et maximum du moniteur. Restrictions de fonctionnement du moniteur sur la télécommande Vous pouvez restreindre le fonctionnement du moniteur sur la télécommande. Restrictions d’entrées externes Vous pouvez restreindre l’utilisation d’entrées externes. Restriction d’utilisation d’applications Vous pouvez restreindre l’utilisation d’applications du moniteur. Comment régler les fonctions du mode Pro *Varie en fonction de la version du système d’exploitation.D:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_05FR\5049502141_05FR.fm master page: Right FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

Fonctions de commande Vous pouvez commander le Moniteur depuis un service externe via RS-232C. Le raccordement RS-232C est expliqué brièvement dans cette page. Raccordez le RS-232C au Moniteur par le biais d’un mini-jack stéréo 3,5 mm. Mini-jack stéréo 3,5 mm Lors du raccordement RS-232C, effectuez les réglages de connexion ci-dessous. Nous introduisons le format de données pour la communication RS-232C ci-dessous. (a) Requêtes du contrôleur au moniteur RS-232C Interface Réglages de connexion Débit en bauds 9600 bps Données 8bit Parité Aucune Bit de démarrage 1bit Bit d’arrêt 1bit Contrôle du débit Aucune

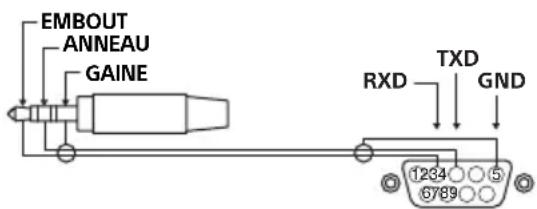

GND TXD RXD EMBOUT : Moniteur

Contrôleur ANNEAU : Contrôleur

Moniteur EMBOUTANNEAUGAINE Format de données N° Élément Valeur 1 En-tête 0x8C : Commande 2 Catégorie 0x00 (fixe) 3Fonction 0xXX 4 Longueur 0xXX (=Données X+1 octet) 5 Données 1 0xXX :: 0xXX :: 0xXX X+4 Données X 0xXX X+5 Somme de contrôle 0xXXD:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_05FR\5049502141_05FR.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

(b) Réponses du moniteur au contrôleur Des exemples de commandes de communications RS-232C sont expliqués ci-dessous. Pour en savoir plus sur le RS-232C, veuillez contacter votre représentant commercial. Vous pouvez commander le moniteur via IP depuis une application HTML5/Android sur le Moniteur ou sur le périphérique externe. Vous pouvez gérer et suivre les informations d’entrée/alimentation, démarrer et fermer les applications, contrôler l’affichage comme la source d’entrée et le volume, par exemple. Vous pouvez également restreindre les commandes par la fonction d’authentification. N° Élément Valeur 1 En-tête 0x70 Réponse 2 Réponse 0x00 Terminé (Fin normale) 0x01 : Limite dépassée (Fin anormale-Valeur max. dépassée) 0x02 : Limite dépassée (Fin anormale-Valeur min. dépassée) 0x03 : Commande annulée (Fin anormale) 0x04 : Erreur syntaxique (Erreur de format de données) 3 Somme de contrôle 0xXX Exemple de commande Commande En-tête Catégorie Fonction Longueur Données 1 Données X Somme de contrôle Mise sous/ hors tension 0x8C 0x00 0x00 0x02 0x00 (arrêt) - 0x8E 0x01 (marche) -0x8F Sélection d’entrée HDMI 0x8C 0x00 0x02 0x03 0x04 (HDMI) 0x01 (#1) 0x96 0x02 (#2) 0x97 0x03 (#3) 0x98 0x04 (#4) 0x99

Protocole IP pris en charge Nom du protocole Couche Format Authentification Explication REST API HTTP JSON-RPC Oui Les API dont la finalité est le contrôle des périphériques. IRCC-IP HTTP SOAP Oui Infrared Compatible Control sur Internet Protocol. La technologies et les formats pour transmettre les commandes de la télécommande via Internet. Simple Contrôle

Lors de l’utilisation du [Contrôle IP], réglez d’abord le moniteur comme suit. Allez dans [Paramètres] t [Réseau et Internet] t [Réglage du réseau local] t [Contrôle IP]. Pour REST API et IRCC-IP,

• Sélectionnez [Authentification].

• Définissez [Clé pré-partagée] si nécessaire. Pour le Simple Contrôle IP,

• Activez [Simple Contrôle IP]. Voici l’exemple d’une requête et réponse pour acquérir l’état d’alimentation du Moniteur (adresse IP :

192.168.0.1 Clé pré-partagée « 1234 »).

Installation du Moniteur LCD au mur Utilisation du Support de fixation murale en option (SU-WL850 ou SU-WL450)* (non fourni) A l’attention des clients : Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l’installation de votre Moniteur LCD à des revendeurs ou des installateurs agréés Sony. N’essayez pas de l’installer vous-même. A l’attention des revendeurs et installateurs Sony : Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et l’examen du produit. Informations sur l’installation du Support de fixation murale Pour obtenir les instructions de l’installation du Support de fixation murale, veuillez vous reporter à la section Informations sur l’installation (Support de fixation murale) sur la page du produit correspondant à votre modèle de Moniteur LCD. https://www.sony-asia.com/support

• Suivez le mode d’emploi fourni avec le Support de fixation murale de votre modèle. Une certaine expérience est requise pour installer ce Moniteur LCD, en particulier pour déterminer la résistance du mur qui devra supporter le poids du Moniteur LCD.

• Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

• L’installation murale du Moniteur LCD doit être confiée à un technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé d’utiliser les accessoires Sony, notamment : Support de fixation murale SU-WL850 Support de fixation murale SU-WL450

• Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le Moniteur LCD. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale. Leur diamètre et leur longueur varient suivant le modèle de Support de fixation murale. L’utilisation de vis autres que celles fournies peut occasionner des dégâts à l’intérieur du Moniteur LCD ou provoquer sa chute, etc.

• Assurez-vous de ranger les vis non utilisées et le support de table en lieu sûr jusqu’à ce que vous soyez prêt à fixer le support de table. Conservez les vis hors de portée des jeunes enfants.

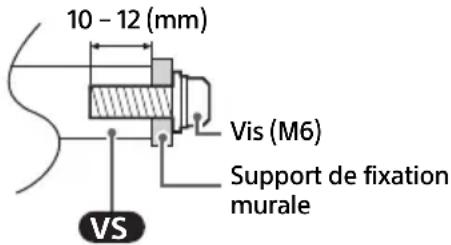

• Uniquement pour certaines régions, certains pays ou certains modèles. Utilisation du Support de fixation murale en option (sauf SU-WL850 ou SU-WL450) (non fourni) Ce mode d’emploi du Moniteur LCD illustre uniquement les étapes nécessaires à la préparation du Moniteur LCD pour son installation murale avant sa fixation au mur. Votre Moniteur LCD peut être monté sur un mur à l’aide d’un Support de fixation murale (non fourni). Si le support de table est attaché au Moniteur LCD, il peut être nécessaire de détacher le Moniteur LCD du support de table. Préparez le Moniteur LCD pour le Support de fixation murale avant de réaliser le raccordement des câbles.

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l’installation de votre Moniteur LCD sur le mur à des professionnels qualifiés. N’essayez pas de l’installer vous-même.

• Suivez le mode d’emploi fourni avec le Support de fixation murale de votre modèle. Une certaine expérience est requise pour installer ce Moniteur LCD, en particulier pour déterminer la résistance du mur qui devra supporter le poids du Moniteur LCD.

• Les vis d’installation du Support de fixation murale au Moniteur LCD ne sont pas fournies.

• La longueur de la vis du Support de fixation murale diffère selon l’épaisseur du Support de fixation murale. Veuillez vous référer à l’illustration ci-dessous. FW-98BZ53L / 98BZ50L / 98BZ30L FW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L Dépannage Pour les dépannages généraux tels que : écran noir, absence de son, image figée, Moniteur LCD ne réagissant plus ou perte de réseau, suivez les étapes ci-après. 1 Redémarrez votre Moniteur LCD en appuyant sur la touche de mise en marche de la télécommande pendant environ cinq secondes et sélectionnez [Redémarrer]. Le Moniteur LCD redémarre. Si le Moniteur LCD n’est pas remis en état, essayez de débrancher le cordon d’alimentation secteur, puis appuyez sur la touche de mise en marche du Moniteur LCD et relâchez-la. Attendez deux minutes et branchez le cordon d’alimentation secteur. Ou appuyez sur la touche de mise en marche sur le Moniteur LCD pendant environ 40 secondes jusqu’à ce que le Moniteur LCD se mette hors tension. 2 Consultez le menu d’aide en appuyant sur la touche HELP de la télécommande. 3 Raccordez votre Moniteur LCD à Internet et effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre Moniteur LCD régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances. Lorsque vous branchez le Moniteur LCD, il est possible que vous ne puissiez pas allumer le Moniteur LCD immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du Moniteur LCD. L’initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement. La télécommande ne fonctionne pas.

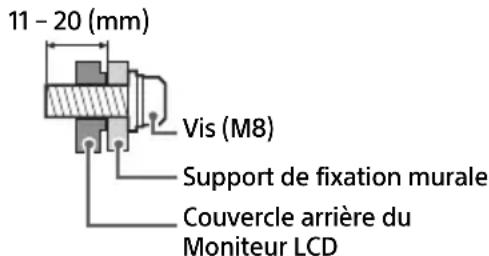

• Remplacez les piles. 11 – 20 (mm)Vis (M8)Support de fixation muraleCouvercle arrière du Moniteur LCD

Spécifications Système Type d’affichage LCD (écran à cristaux liquides), Rétro-éclairage LED Sortie son (W) FW-98BZ53L / 98BZ50L / 98BZ30L : 10 + 10 + 10 + 10 FW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L : 10 + 10 Technologie sans fil Protocole IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2 Prises d’entrée/de sortie / AV IN Entrée audio/vidéo (mini-prise) S-CENTER SPEAKER IN (FW-98BZ53L / 98BZ50L / 98BZ30L uniquement) Entrée du haut-parleur central S (mini-prise) HDMI IN 1/2/3/4 (compatible avec HDCP 2.3) Vidéo (FW-98BZ53L / 98BZ50L / 98BZ30L uniquement) : 4096 × 2160p (50, 60 Hz)*

En mode eARC PCM linéaire 7,1 canaux : 32/44,1/48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS, Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio En mode ARC PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, DTS)

Entrée audio analogique (mini-prise stéréo) (mini-prise stéréo) Casque 1, 2 Le port USB 1 prend en charge la High Speed USB (USB 2.0) Le port USB 2 prend en charge la Super Speed USB (USB 3.2 Gen 1) LAN Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l’environnement d’exploitation. Le débit et la qualité de la communication ne sont pas garantis.) REMOTE RS-232C, mini-prise Ce jack sert à recevoir le signal de commande externe. Alimentation et autres Alimentation 110 V CA, 60 Hz (Taïwan uniquement) 220 V – 240 V CA, 50/60 Hz (sauf Taïwan) Taille d’écran (mesurée en diagonale) (Environ) (pouces/cm) FW-98BZ53L / 98BZ50L / 98BZ30L : 98 / 247,7 FW-85BZ40L / 85BZ30L : 85 / 214,8 FW-75BZ40L / 75BZ35L / 75BZ30L : 75 / 189,3 FW-65BZ40L / 65BZ35L / 65BZ30L : 65 / 163,9 FW-55BZ40L / 55BZ35L / 55BZ30L : 55 / 138,8 FW-50BZ30L : 50 / 125,7 FW-43BZ30L : 43 / 108,0 Consommation électrique Indiqué à l’arrière du Moniteur LCD Consommation électrique en veille*

Puissance de sortie nominale 500 mA (pour USB 1), 900 mA (pour USB 2) Dimensions (Environ) (l × h × p) (mm) Avec support de table FW-98BZ53L : 2199 × 1305 × 465 FW-98BZ50L : 2199 × 1305 × 465 FW-98BZ30L : 2199 × 1305 × 465 FW-85BZ40L : 1899 × 1176 × 456 FW-85BZ30L : 1899 × 1176 × 456 FW-75BZ40L : 1686 × 1045 × 410 FW-75BZ35L : 1686 × 1045 × 410 FW-75BZ30L : 1686 × 1045 × 410 FW-65BZ40L : 1462 × 912 × 338 FW-65BZ35L : 1462 × 912 × 338 FW-65BZ30L : 1462 × 912 × 338 FW-55BZ40L : 1243 × 787 × 338 FW-55BZ35L : 1243 × 787 × 338 FW-55BZ30L : 1243 × 787 × 338 FW-50BZ30L : 1126 × 718 × 286 FW-43BZ30L : 972 × 632 × 286 Sans support de table FW-98BZ53L : 2199 × 1255 × 85 FW-98BZ50L : 2199 × 1255 × 85 FW-98BZ30L : 2199 × 1255 × 85 FW-85BZ40L : 1899 × 1089 × 71 FW-85BZ30L : 1899 × 1089 × 71 FW-75BZ40L : 1686 × 969 × 72 FW-75BZ35L : 1686 × 969 × 72 FW-75BZ30L : 1686 × 969 × 72 FW-65BZ40L : 1462 × 842 × 71 FW-65BZ35L : 1462 × 842 × 71 FW-65BZ30L : 1462 × 842 × 71 FW-55BZ40L : 1243 × 721 × 71 FW-55BZ35L : 1243 × 721 × 71 FW-55BZ30L : 1243 × 721 × 71 FW-50BZ30L : 1126 × 653 × 70 FW-43BZ30L : 972 × 567 × 70 Poids (Environ) (kg) Avec support de table FW-98BZ53L : 68,9 FW-98BZ50L : 68,9 FW-98BZ30L : 68,9 FW-85BZ40L : 46 FW-85BZ30L : 46 FW-75BZ40L : 32,7 FW-75BZ35L : 32,7 FW-75BZ30L : 32,9 FW-65BZ40L : 22,3 FW-65BZ35L : 22,1 FW-65BZ30L : 22,1 FW-55BZ40L : 16,7 FW-55BZ35L : 16,6 FW-55BZ30L : 16,6 FW-50BZ30L : 12,9 FW-43BZ30L : 10,5 Sans support de table FW-98BZ53L : 67,2 FW-98BZ50L : 67,2 FW-98BZ30L : 67,2 FW-85BZ40L : 44,5 FW-85BZ30L : 44,5 FW-75BZ40L : 31,5 FW-75BZ35L : 31,5 FW-75BZ30L : 31,7 FW-65BZ40L : 21,4 FW-65BZ35L : 21,2 FW-65BZ30L : 21,2 FW-55BZ40L : 15,8 FW-55BZ35L : 15,7 FW-55BZ30L : 15,7 FW-50BZ30L : 12,3 FW-43BZ30L : 10 Autres Accessoires en option Support de fixation murale : SU-WL850 (sauf FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 50BZ30L / 43BZ30L), SU-WL450 (sauf FW-98BZ53L / 98BZ50L / 98BZ30L) Horloge USB : FWA-UB100AT Cache antivol USB : FWA-AT100 Température de fonctionnement : 0 ºC – 40 ºC *1 Si la valeur d’entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s’affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2]. *2 Reportez-vous au menu à l’écran pour régler [Format du signal HDMI]. *3 HDMI IN 3 et 4 uniquement. Utilisez le câble HDMI ultra-haute vitesse pour la connexion. *4 Raccordez votre système audio au HDMI IN 3 pour acheminer l’audio de votre Moniteur LCD vers votre système audio. *5 La consommation spécifiée en mode de veille est atteinte une fois que le Moniteur LCD a terminé tous les processus internes nécessaires. *6 La consommation électrique en veille augmentera lorsque votre Moniteur LCD sera connecté au réseau. Remarque

• Le kit de courroie de soutien n’est pas fourni aux Philippines.

• La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de Moniteur LCD et les stocks.

• La conception et les spécifications sont sujettes à modification sans préavis.
