FE-50A - Ventilateur Sygonix - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de sol
Marque	Sygonix
Modèle	FE-50A (références 1430245 et 1430246)
Alimentation	220-240 V~, 50 Hz
Puissance absorbée	55 W (réf. 1430245) / 140 W (réf. 1430246)
Diamètre du rotor	30 cm (réf. 1430245) / 50 cm (réf. 1430246)
Débit d'air maximal	65 m³/min (réf. 1430245) / 100 m³/min (réf. 1430246)
Niveau sonore	56 dB (réf. 1430245)
Angle d'inclinaison vertical	120°
Nombre de vitesses	3 (lente, intermédiaire, rapide)
Classe de protection	I
Longueur du câble	Environ 2 m
Conditions de service	+10 à +40 °C, 10-80 % HR (sans condensation)
Conditions de stockage	0 à +50 °C, 10-80 % HR (sans condensation)
Utilisation prévue	Intérieur uniquement
Grille de protection	Avant et arrière, démontable pour nettoyage
Sécurité	Ne pas utiliser près de l'eau ; ne pas insérer d'objets ; débrancher avant nettoyage
Entretien	Nettoyer avec un chiffon sec ou légèrement humide ; vérifier les vis régulièrement
Réparabilité	Réparations par un spécialiste uniquement
Contenu de l'emballage	Ventilateur, mode d'emploi

FOIRE AUX QUESTIONS - FE-50A Sygonix

Comment allumer le ventilateur FE-50A ?

Pour allumer, appuyez sur l'une des touches grises du panneau de commande. La touche blanche sert à éteindre.

Comment régler la vitesse du ventilateur ?

Utilisez les touches grises : gris clair pour la vitesse lente, gris foncé pour la vitesse intermédiaire, et noire pour la vitesse rapide.

Comment incliner le ventilateur ?

Inclinez manuellement la grille de protection. Le ventilateur peut être incliné verticalement dans une plage de 120°. Serrez l'écrou après réglage pour éviter tout mouvement dû aux vibrations.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Ouvrez les verrous de la grille, dévissez la vis du dessous, puis retirez la grille avant. Nettoyez les grilles et l'hélice avec un chiffon légèrement humide. Séchez bien avant de remonter.

Le ventilateur peut-il être utilisé à l'extérieur ?

Non, le ventilateur est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas à l'humidité ou à la pluie.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que la prise est correctement branchée et que le fusible n'a pas sauté. Si le problème persiste, contactez un technicien spécialisé pour la réparation.

Quel est le niveau sonore du ventilateur ?

Pour le modèle 1430245, le niveau sonore est de 56 dB. Pour le modèle 1430246, cette information n'est pas fournie.

Quelle est la puissance consommée par le ventilateur ?

La puissance absorbée est de 55 W pour la référence 1430245 et de 140 W pour la référence 1430246.

Comment démonter la grille de protection ?

Commencez par ouvrir les verrous rabattables sur le côté de la grille. Ensuite, dévissez la vis du dessous avec un tournevis cruciforme. Les deux parties de la grille se séparent alors.

Le ventilateur est-il sûr pour les enfants ?

Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et ne les laissez pas jouer avec. Surveillez les enfants pour éviter tout accident.

MODE D'EMPLOI FE-50A Sygonix

Ventilateur de sol 55 W

N° de commande 1430245

Ventilateur de sol 140 W

N° de commande 1430246

Utilisation prévue

Cet appareil sert à faire circuler l'air dans les lieux fermés. La direction du flux d'air peut se régler à la verticale. Ce ventilateur a trois vitesses.

L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Impérativement éviter tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d'homologation (CE), toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Explications des symboles

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole avec un point d'exclamation attire l'attention sur les risques spécifiques lors du maniement, du fonctionnement et de l'utilisation du produit.

Le symbole de la « fleche » renvoie aux conseils et aux consignes d'utilisation particuliers.

L'appareil ne peut être utilisé que dans des locaux secs et fermés. L'appareil ne doit ni prendre l'humidité, ni être mouillé ! Il y aurait alors danger de mort par électrocution !

Cet appareil a été soumis à un test de fonctionnement de longue durée dans des conditions tropicales, avec une température ambiante de jusqu'à 40 °C.

Toutes les parties métalliques qui pourraient par erreur recevoir un courant électrique pendant le fonctionnement et la maintenance doivent être mises à la terre.

Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.

Contenu d'emballage

• Ventilateur de sol
- Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi actualisé via le lien www.conrad.com/downloads ou scannez le code QR illustré. Suivez les instructions du site Web.

Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des Informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour enfants très dangereux.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,

• le produit ne fonctionne plus comme il devrait,
• a été stocké pour une période prolongée dans des conditions défavorables ou bien
• a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Personnes / Produit

• L'appareil n'est pas conçu pour être utilisé par des personnes (y-compris les enfants) présentant des capacités physiques, sensorielles ou intellectuelles limitées ou sans expériences et/ou sans connaissances, à moins que celles-ci soient sous la surveillance d'une personne en charge de leur sécurité, ou bien qu'elles aient reçu de sa part des instructions sur la façon de faire fonctionner l'appareil.
- Les enfants doivent rester sous surveillance pour garantir qu'ils ne jouent pas avec l'appareil.
- Les manipulations de nettoyage, d'entretien et de réparations par l'utilisateur ne doivent pas être réalisées par un enfant sans surveillance.
- Avant de brancher l'appareil, assurez-vous que les spécifications de la plaque signalétique correspondent à celles des prises de courant de votre domicile.
- Ne touchez jamais le produit avec les mains mouillées ou humides.
- L'appareil est conforme à la classe de protection I. Comme source de tension, il convient d'utiliser uniquement une prise de courant conforme (220 - 240 V/CA, 50 Hz) raccordée au réseau d'alimentation public.
- Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Si du liquide ou un objet devait toutefois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectiez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. N'utilisez ensuite plus le produit et confiez-le à un atelier spécialisé.
• N'utilisez pas l'appareil s'il est endommagé.
- N'allumez jamais l'appareil immédiatement quand il vient d'être mis d'une pièce froide dans une pièce chaude. L'eau de condensation qui en résulte pourrait, dans des conditions défavorables, détruire l'appareil. Laissez l'appareil éteint s'acclimater à la température ambiante avant de le brancher et de le mettre en service. Selon les cas, cela peut prendre plusieurs heures.
- La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
- Ne tirez jamais sur le câble pour débrancher la fiche de secteur de la prise de courant ; retirez toujours la fiche en la saisissant au niveau des surfaces de préhension prévues à cet effet.
- Ne jamais brancher ou débrancher la fiche de secteur avec les mains mouillées.
- Lorsque l'appareil n'est pas utilisé durant une période prolongée, retirez la fiche de secteur de la prise de courant.
- Pour des raisons de sécurité, débranchez la fiche de secteur de la prise de courant par temps d'orage.
- Veillez à ce que le câble d'alimentation ne soit pas écrasé, plié, endommagé par des arêtes vives ou ne soit exposé à d'autres contraintes mécaniques.
- Évitez les sollicitations thermiques excessives du cordon d'alimentation liées à une chaleur ou à un refroidissement extrême. Ne transformez pas le cordon d'alimentation. Le cas contraire, vous risqueriez d'endommager le cordon d'alimentation. Un cordon d'alimentation endommagé peut occasionner une électrocution mortelle.
- Si le cordon d'alimentation est endommagé, ne le touchez pas. Mettez tout d'abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution la fiche de la prise de courant. N'utilisez en aucun cas le produit lorsque le cordon d'alimentation est endommagé.
- Un câble d'alimentation doit être remplacé uniquement par le fabricant, par un atelier agréé ou par une autre personne qualifiée afin d'éviter tout danger.
- Risque de choc électrique ! Ne mettez pas l'appareil dans l'eau.
- N'utilisez pas le ventilateur près de fenêtres ouvertes pour éviter les courts-circuits occasionnés par des éclaboussures ou de l'eau de pluie.
- Éteignez et débranchez toujours le ventilateur avant d'enlever les grilles de protection. Débranchez-le toujours en tirant sur la prise mâle.
- N'utilisez l'appareil qu'avec la grille de protection complètement verrouillée.
- Ne recouvrez en aucun cas l'appareil pendant qu'il fonctionne.
- Veillez à ce qu'aucun objet (chiffons etc.) ne s'enchevêtre dans l'hélice. Attention aux cheveux longs et aux rideaux : Ils pourraient être happés par l'appareil !
- Ne laissez jamais l'appareil sans surveillance lorsqu'il fonctionne.
- Risque de blessures ! Ne mettez jamais le doigt (ni quelque objet que ce soit) dans la grille lorsque l'appareil fonctionne.
- Placez l'appareil sur une surface adéquate afin qu'il ne risque pas de vibrer ou de basculer pendant qu'il fonctionne !
- Évitez de placer l'appareil juste à côté d'un four ou de toute autre source de chaleur.

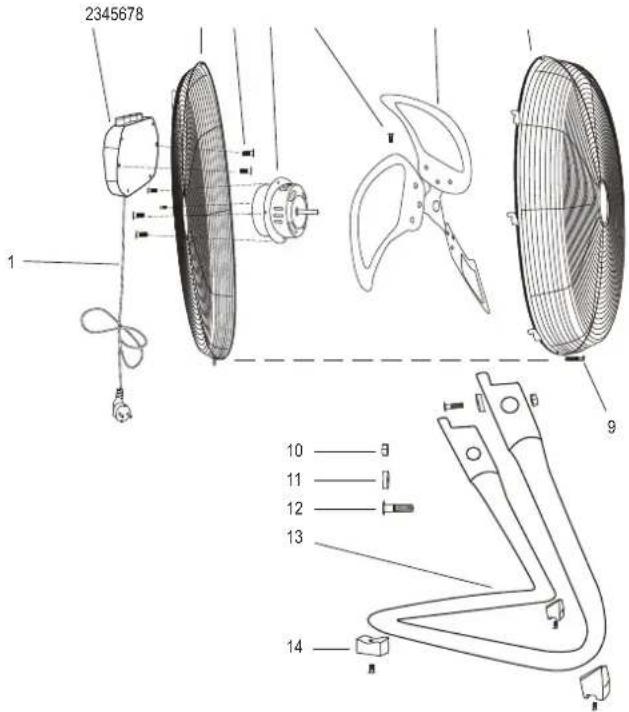

Eléments de fonctionnement

2345678 1 9 10 11 12 13 14

1 Câble d'alimentation et prise mâle 8 Grille de protection avant

2 Panneau de commande

9 Vis de fixation (grille de protection)

(avec touches de couleurs différentes)

10 Écrou

3 Grille de protection arrière 11 Silentbloc

4 Vis de fixation (panneau de commande) 12 Vis

5 Moteur 13 Support

6 Vis de blocage (rotor) 14 Pieds antidérapants

7 Hélice

Mise en service

a) Lieu d'installation

- Portez l'appareil par la poignée située sur la grille de protection arrière (3). Placez l'appareil avec le pied (13) sur une surface sèche, propre, horizontale et stable.

b) Marche/arrêt/réglage de vitesse

- Branchez la prise mâle (1) du câble sur une prise de courant adéquate.

- Les boutons du ventilateur sont sur le panneau de commande (2). Pour allumer le ventilateur, appuyez sur l'une des touches grises du panneau de commande.

- Les touches grises correspondent à des vitesses différentes ; utilisez-les pour changer la vitesse du ventilateur.

- Touche gris clair (vitesse lente)

- Touche gris foncé (vitesse intermédiaire)

- Touche noire (vitesse rapide)

- Appuyez sur la touche marche/arrêt blanche du panneau de commande pour éteindre le ventilateur.

c) Réglage de la direction du flux d'air

- La direction du flux d'air peut s'ajuster manuellement. Vous pouvez incliner le ventilateur vers le haut ou vers le bas en le tenant par la grille de protection. La plage maximale d'inclinaison verticale (120°) est limitée par des butées dans les 2 sens.

- Le raccord de la vis (12), de l'écrou (10) et du silentbloc (11) avec le support (13) et la grille de protection doit être serré de manière à ce qu'il soit possible d'incliner le ventilateur mais que celui-ci ne risque pas de s'incliner de lui-même du fait des vibrations. Si l'écrou (10) s'est desserré, resserrez-le suffisamment, mais pas excessivement.

- Éteignez toujours le ventilateur avant de le régler manuellement, surtout si vous utilisez un outil. Ne forcez jamais.

Entretien et nettoyage

a) Généralités

- Avant de nettoyer l'appareil, éteignez-le et débranchez-le (en tirant sur la prise mâle).

- N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou autres produits chimiques pour le nettoyage: cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.

- Essuyez régulièrement les pièces du ventilateur, y compris les grilles de protection (3 et 8) et le support (13), à l'aide d'un chiffon à poussière sec.

- Si vous avez l'intention de laisser l'appareil inutilisé pendant longtemps, recouvrez-le et rangez-le dans un endroit sec à l'abri des rayons du soleil.

- Au bout d'une longue durée d'utilisation, il peut arriver que les vis se desserrent. Vérifiez-les régulièrement et resserrez-les si nécessaire (attention: éteignez et débranchez toujours l'appareil au préalable !).

b) Nettoyage de l'hélice et des grilles de protection

Attention, risque de blessure ! Les rebords de l'hélice sont très coupants.

• Pour démonter le ventilateur, couchez-le de préférence sur l'arrière de la grille de protection.
• Ouvrez la grille de protection. Pour cela, commencez par ouvrir les verrous rabattables. Dévissez la vis (9) du dessous à l'aide d'un toumevis cruciforme adéquat. Les grilles de protection avant et arrière peuvent se détacher l'une de l'autre.
• Les grilles de protection avant et arrière (3, 8) ainsi que l'hélice (7) peuvent être nettoyées avec un chiffon légèrement humide.
• Après le nettoyage, séchez soigneusement toutes les pièces avant de les remonter.
• Après le nettoyage, suivez les mêmes étapes dans l'ordre inverse pour remonter l'appareil. Alignez les 2 parties de la grille de protection l'une sur l'autre et fixez-les l'une à l'autre avec la vis cruciforme et l'écrou. Les trous de vis des deux grilles doivent être parfaitement alignés.
  • Refermez les verrous rabattables.

Elimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

N° de commande 1430245

Alimentation....220 - 240 V/CA, 50 Hz

Puissance absorbée 55 W

Classe de protection....

Hausse de température (moteur) ....≤75 K (au bout de 4 h d'utilisation continue)

Niveau sonore 56 dB

Angle d'inclinaison vertical 120°

Débit d'air du ventilateur....max. 65 m³/min (3900 m³/h)

Diamètre du rotor....30 cm

Longueur du câble....env. 2 m

Conditions de service....+10 à +40 °C, 10 - 80 % humidité relative (sans condensation)

Conditions de stockage ....0 à +50 °C, 10 - 80 % humidité relative (sans condensation)

N° de commande 1430246

Alimentation....220 - 240 V/CA, 50 Hz

Puissance absorbée 140 W

Classe de protection....I

Hausse de température (moteur) ....≤75 K (au bout de 4 h d'utilisation continue)

Angle d'inclinaison vertical 120°

Débit d'air du ventilateur....max. 100 m³/min (6000m³/h)

Diamètre du rotor....50 cm

Longueur du câble....env. 2 m

Conditions de service ....+10 à +40 °C, 10 - 80 % humidité relative (sans condensation)

Conditions de stockage....0 à +50 °C, 10 - 80 % humidité relative (sans condensation)
