MODE D'EMPLOI SB 6-22 HILTI
1.1 À propos de ce mode d'emploi
- Avant de mettre l'appareil en marche, lire impérativement ce mode d'emploi. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.
- Bien respecter les consignes de sécurité et les avertissements du présent mode d'emploi ainsi que celles figurant sur le produit.
- Toujours conserver le mode d'emploi à proximité du produit et uniquement transmettre le produit à des tiers accompagné de ce mode d'emploi.
1.2 Explication des symboles
1.2.1 Avertissements
Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés : DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort. AVERTISSEMENT AVERTISSEMENT ! ▶ Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.*2354066* 2354066 Français 15 ATTENTION ATTENTION ! ▶ Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégâts matériels.

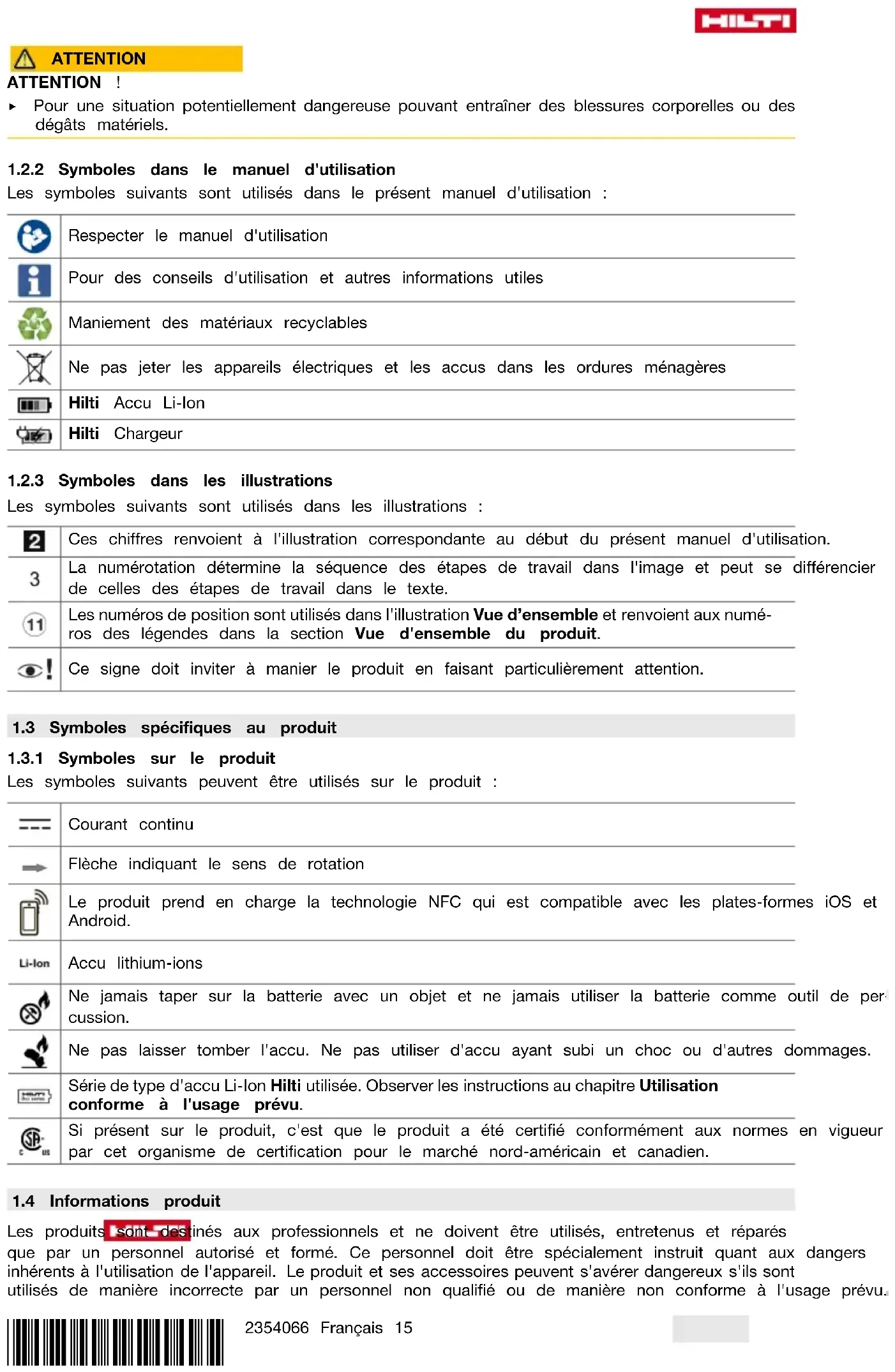

1.2.2 Symboles dans le manuel d'utilisation
Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur
1.2.3 Symboles dans les illustrations
Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisation. La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte. Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé- ros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention.
1.3 Symboles spécifiques au produit
1.3.1 Symboles sur le produit
Les symboles suivants peuvent être utilisés sur le produit : Courant continu Flèche indiquant le sens de rotation Le produit prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Accu lithium-ions Ne jamais taper sur la batterie avec un objet et ne jamais utiliser la batterie comme outil de per- cussion. Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.
1.4 Informations produit
Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.16 Français 2354066 *2354066* La désignation du modèle et le numéro de série figurent sur sa plaque signalétique. ▶ Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente. Caractéristiques produit Scie à ruban sans fil SB 6-22 Génération 01 N° de série 2 Sécurité
2.1 Indications générales de sécurité pour les appareils électriques
AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris- tiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures. Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures. La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble d'alimentation). Sécurité sur le lieu de travail ▶ Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro- portatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil. Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.
Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶ Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique. ▶ Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique. ▶ Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homologué pour les applications extérieures réduit le risque d’un choc électrique. ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection personnel et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.
Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil*2354066* 2354066 Français 17 électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents. ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électroportatif dans des situations inattendues. ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières. ▶ Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité applicables aux outils électriques, même si l'on est utilisateur chevronné après de fréquentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves blessures en quelques fractions de seconde. Utilisation et maniement de l'outil électroportatif ▶ Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu. ▶ Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. ▶ Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif. ▶ Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées. ▶ Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. ▶ Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées. Utilisation et maniement de l'outil sur accu ▶ Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie. ▶ Dans les outils électroportatifs, utiliser uniquement les accus spécialement prévus pour ceux-ci. L'utilisation de tout autre accu peut entraîner des blessures et des risques d'incendie. ▶ Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accu peut provoquer des brûlures ou un incendie.
En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accu peut entraîner des irritations de la peau ou causer des brûlures. ▶ Ne pas utiliser d'accu endommagé ou modifié. Des accus endommagés ou modifiés peuvent avoir un comportement imprévisible et provoquer un incendie, une explosion ou engendrer un risque de blessures.18 Français 2354066 *2354066* ▶ Ne jamais exposer l'accu au feu ou à des températures trop élevées. Le feu ou des températures supérieures à 130 °C (265 °F) peuvent provoquer une explosion. ▶ Suivre toutes les instructions de charge et ne jamais charger l'accu ou l'outil sur accu hors de la plage de températures spécifiée dans le manuel d'utilisation. Une charge inappropriée ou hors de la plage de températures spécifiée risque d'endommager l'accu et accroître le risque d'incendie. Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil. ▶ Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
2.2 Consignes de sécurité pour scies à ruban
▶ Tenir l’outil électroportatif seulement par les surfaces isolées des poignées lors des travaux pendant lesquels l'appareil utilisé risque de toucher des câbles électriques cachés. Le contact avec un câble sous tension risque aussi de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique.
2.3 Consignes de sécurité supplémentaires
▶ Bien garder les mains à distance de la zone de sciage et du ruban de la scie. Avec la deuxième main, tenez la poignée avec l'interrupteur de sécurité. Si la scie est tenue des deux mains, celles-ci ne risquent pas d'être blessées lors du sciage. ▶ Utiliser le produit et les accessoires uniquement s'ils sont en parfait état. ▶ Ne jamais entreprendre de manipulation ni de modification sur le produit ou les accessoires. ▶ Ne mettre le produit en marche qu'après l'avoir mis en position de travail. ▶ Éviter de toucher des pièces en rotation – Risque de blessures ! ▶ Faire de prudence en soulevant et/ou en portant le produit, le ruban de la scie est tranchant et peut provoquer des coupures ou des dommages matériels. ▶ Pendant l'utilisation du produit, porter des lunettes de protection, un casque de protection et un casque antibruit. ▶ Porter des gants de protection pour changer d'outil. Risque de blessures par coupure et de brûlures au contact avec l'outil amovible. ▶ La poussière générée par le meulage, le ponçage, le tronçonnage et le forage peut contenir des produits chimiques dangereux. Par exemple : plomb ou peinture à base de plomb ; brique, béton et autres produits de maçonnerie, pierre naturelle et autres produits contenant des silicates ; certains bois, tels que le chêne, le hêtre et le bois traité chimiquement ; amiante ou matériaux contenant de l'amiante. Déterminer l'exposition de l'opérateur et personnes se trouvant dans l'entourage en fonction de la classe de danger des matériaux traités. Prendre les mesures nécessaires pour maintenir l'exposition à un niveau sûr, par exemple en utilisant un système de collecte des poussières ou en portant une protection respiratoire appropriée. Mesures générales visant à réduire l'exposition : ▶ Travailler dans un endroit bien ventilé ▶ Éviter le contact prolongé avec la poussière ▶ Faire en sorte que la poussière soit dirigée loin du visage et du corps ▶ Porter des vêtements de protection et laver les zones exposées à l'eau et au savon ▶ Utiliser la scie à ruban uniquement lorsque le couvercle du ruban de la scie est correctement installé afin d'éviter les blessures. ▶ Pour les coupes longitudinales, toujours utiliser un guide parallèle ou un guide à bords droits. Cela améliore la précision de la coupe et réduit le risque de grippage de la lame. ▶ Ne jamais tenir la pièce à scier avec la main ou une autre partie du corps. Fixer la pièce sur un support stable. Il est important que la pièce à travailler soit soutenue convenablement afin de minimiser l'exposition du corps, le grippage de la lame et le risque de perte de maîtrise. ▶ Toujours tenir le produit des deux mains au niveau des poignées de maintien prévues à cet effet et mettez les bras dans une position vous permettant d'amortir les forces de contrecoup. ▶ Veiller à ce que les poignées soient toujours sèches, propres et exemptes de traces de graisse et d'huile. ▶ Toujours se tenir latéralement à la lame de scie, le corps de l'utilisateur ne doit jamais être dans l'alignement de la lame de scie. En cas de contrecoup, la scie risque d'être propulsée vers l'arrière ! ▶ S'assurer d'avoir une position stable, surtout lors de travaux au plafond. Une percée soudaine peut déséquilibrer l'opérateur.*2354066* 2354066 Français 19 ▶ Lors de travaux de perforation, protéger les deux côtés de la pièce. Des morceaux de matériaux risquent de tomber et d'entraîner des blessures. ▶ Si la lame de scie se coince ou que le travail est interrompu, arrêter la scie et la tenir dans le matériau sans bouger jusqu'à ce que la lame de scie s'immobilise. Ne jamais essayer de sortir la scie de la pièce travaillée ou de la tirer vers l'arrière tant que la lame de scie bouge, sans quoi un contrecoup risque de se produire. ▶ Si une scie qui s’est bloquée dans une pièce doit être remise en marche, centrer la lame de scie dans la fente et contrôler que les dents de la scie ne soient pas restées accrochées dans la pièce. ▶ Travailler avec d'autant plus de prudence pour découper des parois existantes ou d'autres zones sans visibilité. La lame plongeante risque de se coincer dans des objets cachés et de provoquer un contrecoup. ▶ Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En cas de travaux prolongés, les fortes vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou le système nerveux dans les doigts, les mains ou le poignet. ▶ Ne pas fixer l'éclairage (LED) du produit et ne pas projeter la lumière dans le visage d'autres personnes. Il y a risque d'éblouissement. ▶ Avant de commencer à scier, s'assurer que le ruban de la scie est correctement monté. Un ruban de scie mal monté risque de se coincer et provoquer un contrecoup. ▶ Risque de blessures dues à la chute d'outils et/ou d'accessoires. Avant de commencer à travailler, contrôler si l'accu et l'accessoire monté sont solidement fixés. Sécurité relative au système électrique ▶ Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d’eau cachés dans la zone d'intervention. Les parties métalliques externes du produit peuvent provoquer un choc électrique ou une explosion si vous endommagez une ligne électrique, une conduite de gaz ou une conduite d'eau. ▶ En cas de séparation de conduites, par exemple lors de travaux de démolition ou d'installation, s'assurer préalablement que celles-ci ne contiennent plus aucun liquide et les vider si nécessaire. Lors du sectionnement de tuyauteries, toujours tenir le produit plus haut que la conduite à sectionner. Le produit n'est pas équipé d'une protection empêchant les pénétrations d'humidité. Utilisation et emploi soigneux de l’outil électroportatif ▶ Utiliser uniquement des rubans de scie de la taille prescrite. ▶ Ne pas utiliser de rubans de scie émoussés ou endommagés. Ceux-ci entraîneraient une friction élevée, un coincement ou un contrecoup du ruban. ▶ Respecter les instructions du fabricant relatives au maniement et au stockage des rubans de scie.
2.4 Utilisation et emploi soigneux des batteries
▶ Respecter les consignes de sécurité suivantes relatives à la manipulation et à l'utilisation des accus Li-Ion. Le non-respect de telles mesures risque de provoquer des irritations cutanées, des blessures graves corrosives, des brûlures chimiques, des incendies et/ou des explosions. ▶ Utiliser les accus uniquement dans un état techniquement impeccable. ▶ Traiter les accus avec soin pour éviter les endommagement et les fuites de liquides très nocifs pour la santé ! ▶ Les accus ne doivent en aucun cas être modifiés ou manipulés ! ▶ Il est interdit de démonter, écraser, chauffer les accus à une température supérieure à 80 °C (176 °F) ou de les jeter au feu. ▶ Ne pas utiliser ni recharger d'accus ayant subi un choc ou ayant été endommagés de quel-qu’autre manière. Vérifier régulièrement l'absence de traces d'endommagement sur les accus. ▶ Ne jamais utiliser d'accus recyclés ou réparés. ▶ Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion. ▶ Ne jamais exposer les accus à un rayonnement direct du soleil, des températures élevées, des étincelles ou des flammes nues. Il y a alors risque d'explosions. ▶ Ne jamais toucher les pôles avec les doigts, des outils, des bijoux ou tout autre objet métallique. Cela peut endommager l'accu et entraîner des dommages matériels et des blessures. ▶ Maintenir les accus à l'abri de la pluie, de l'humidité et des liquides. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures, des incendies ou des explosions. ▶ Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi correspondant. ▶ Ne pas utiliser ni stocker l'accu dans des environnements présentant des risques d'explosion.20 Français 2354066 *2354066* ▶ Si l'accu est trop chaud pour être touché, il est probablement défectueux. Placer l'accu dans un endroit bien visible, non inflammable et suffisamment éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Contacter le service après-vente Hilti ou consulter le document « Instructions de sécurité et d'utilisation pour les accus LiIon Hilti ». Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion.
- Page 27 Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi. 3 Description
3.1 Vue d'ensemble du produit 1
Poignée avec interrupteur de sécurité
Interrupteur de sécurité
Sélecteur de vitesse
Variateur électronique de vitesse
Poignée avec variateur de vitesse
Verrouillage du guide de coupe
Crochet pour échafaudages
Fixation de la poulie
Goulotte de guidage du ruban de la scie
Indicateur d'état accu
Bouton de déverrouillage de l'accu
Levier tendeur du ruban de la scie
3.2 Utilisation conforme à l'usage prévu
Le produit décrit est une scie à ruban sans fil. Elle est conçue pour des travaux de sciage dans des matériaux métalliques et plastiques. Le produit doit être tenu avec les deux mains.
- Pour ce produit, utiliser exclusivement des accus LiIon Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.
- Pour ces accus, utiliser exclusivement des chargeurs Hilti des séries indiquées dans le tableau à la fin de ce mode d'emploi.
Scie à ruban, mode d'emploi D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group*2354066* 2354066 Français 21
3.4 Affichages de l'accu Li-Ion
Les accus LiIon Hilti Nuron peuvent afficher l'état de charge, les messages d'erreur et l'état de l'accu.
3.4.1 Affichages de l'état de charge et des messages d'erreur
AVERTISSEMENT Risque de blessures en cas de chute de l'accu ! ▶ Lorsque l'accu est inséré et après voir appuyé sur la touche de déverrouillage, s'assurer que l'accu est correctement réenclenché dans le produit utilisé. Pour consulter un des affichages suivants, appuyer brièvement sur la touche de déverrouillage de l'accu. L'état de charge et les dysfonctionnements possibles sont affichés en permanence tant que le produit raccordé est allumé. État Signification Quatre (4) DEL sont allumées en vert en continu État de charge : de 100 % à 71 % Trois (3) DEL sont allumées en vert en continu État de charge : de 70 % à 51 % Deux (2) DEL sont allumées en vert en continu État de charge : de 50 % à 26 % Une (1) DEL est allumée en vert en continu État de charge : de 25 % à 10 % Une (1) DEL clignote lentement en vert État de charge : < 10 % Une (1) DEL clignote rapidement en vert L'accu Li-Ion est entièrement déchargé. Charger l'accu. Si la DEL continue de clignoter rapidement après la charge de l'accu, s'adresser au S.A.V. Hilti. Une (1) DEL clignote rapidement en jaune L'accu Li-Ion ou le produit correspondant est sur- chargé, trop chaud, trop froid ou il y a un autre dé- faut. Amener le produit et l'accu à la température de tra- vail recommandée et ne pas surcharger le produit pendant son utilisation. Si le message ne disparaît pas, s'adresser au S.A.V. Hilti. Une (1) DEL est allumée en jaune L'accu Li-Ion ainsi que le produit connecté ne sont pas compatibles. Merci de s'adresser au S.A.V Hilti. Une (1) DEL clignote rapidement en rouge L'accu Li-Ion est verrouillé et ne peut plus être uti- lisé. Merci de s'adresser au S.A.V Hilti.
3.4.2 Affichages de l'état de l'accu
Pour consulter l'état de l'accu, maintenir la touche de déverrouillage enfoncée pendant plus de trois secondes. Le système ne détecte aucun dysfonctionnement potentiel de la batterie dû à une utilisation incorrecte, par ex. chute, piqûres, dommages externes dus à la chaleur, etc. État Signification Toutes les DEL forment un chenillard, puis une (1) DEL est allumée en vert en continu. L'accu peut continuer à être utilisé. Toutes les DEL forment un chenillard, puis une (1) DEL clignote rapidement en jaune. L'interrogation de l'état de l'accu n'a pas pu être terminée. Répéter la procédure ou s'adresser au S.A.V. Hilti. Toutes les DEL forment un chenillard, puis une (1) DEL est allumée en rouge en continu. Si un produit raccordé peut continuer à être uti- lisé, la capacité résiduelle de l'accu est inférieure à 50 %. Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti.22 Français 2354066 *2354066* 4 Caractéristiques techniques Poids sans accu 6,5 kg (14,3 lb) Tension de référence 21,6 V Vitesse de rotation à vide 150 m/min (492 ft/min) Profondeur de coupe max. 127 mm (5,0 in) Température de service en cours de service −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Température de stockage −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉)
Tension nominale de l'accu 21,6 V Poids de l'accu Voir à la fin de ce mode d'em- ploi Température de service en cours de service −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Température de stockage −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Température de l'accu au début de la charge −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 Préparatifs AVERTISSEMENT Risque de blessures du fait d'une mise en marche inopinée ! ▶ Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt. ▶ Retirer le bloc-accu, avant d’effectuer des réglages sur l’appareil ou de changer les accessoires. Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
5.1 Recharge de l'accu
1. Avant de commencer la charge, lire le mode d'emploi du chargeur.
2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et secs.
3. Charger l'accu à l'aide d'un chargeur homologué. → Page 20
5.2 Introduction de l'accu
AVERTISSEMENT Risque de blessures du fait d'un court-circuit ou de la chute de l'accu ! ▶ Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit sont exempts de corps étrangers. ▶ S'assurer que l'accu s'encliquette toujours correctement.
1. L'accu doit être entièrement chargé avant la première mise en service.
2. Introduire l'accu dans le produit jusqu'à ce qu'il s'enclenche de manière audible.
3. Vérifier que l'accu est bien en place.
5.3 Retrait de l'accu
1. Appuyer sur la touche de déverrouillage de l'accu.*2354066*
2. Retirer l'accu hors du produit.
5.4 Remplacer le ruban de la scie 2
AVERTISSEMENT Risque de blessure dû au ruban de la scie. Le ruban de la scie peut être brûlant et/ou présenter des arêtes vives et peut se rompre dans certaines conditions. ▶ Porter des gants et des lunettes de protection lors du travail et lors du remplacement du ruban de la scie. ▶ Utiliser la scie à ruban uniquement lorsque le couvercle du ruban de la scie est correctement installé. ▶ Ne jamais poser une scie à ruban utilisée sur un support inflammable. ATTENTION Dommage matériel dû à un mauvais ruban de scie. Un mauvais ruban de scie peut entraîner une fatigue prématurée du matériau et endommager la scie à ruban. ▶ Choisir le ruban de scie approprié à la scie à ruban et au matériau. ▶ Choisir le ruban de scie avec un pas de dent correct (dents par pouce) pour le matériau à scier : un pas de dent plus élevé pour les matériaux durs/fins ; un pas de dent moins élevé pour les matériaux tendres/épais. ▶ Utiliser uniquement des rubans d'une épaisseur de 0,5 mm. Des rubans de scie plus épais entraînent une charge de flexion plus élevée et une usure plus rapide des dents de scie. ▶ Choisir le ruban de scie de manière à ce qu'au moins deux dents reposent sur la pièce à travailler. ▶ Utiliser exclusivement des rubans de scie de dimensions 1140 mm × 12,5 mm × 0,5 mm.
1. Dévisser les vis des deux couvercles de ruban de la scie.
2. Retirer les deux couvercles de ruban de la scie.
3. Tourner le levier tendeur jusqu'en butée.
▶ Le ruban de la scie est détendu.
4. Retirer l'ancien ruban du guidage et l'éliminer.
5. Placer le nouveau ruban dans le guidage du ruban de la scie.
6. Faire passer le nouveau ruban de scie autour des deux poulies.
7. Placer le nouveau ruban dans la goulotte de guidage du ruban de la scie.
8. Vérifier le positionnement correct du ruban de la scie.
9. Tourner le levier tendeur jusqu'en butée.
▶ Le ruban de la scie est tendu.
10. Poser les deux couvercles de ruban de la scie.
11. Serrer les vis des deux couvercles de ruban de la scie.
5.5 Sécurité anti-chute
AVERTISSEMENT Risque de blessures en cas de chute de l'outil et/ou des accessoires ! ▶ Utiliser uniquement la longe porte-outil Hilti recommandée pour votre produit. ▶ Contrôler l'état du point de fixation de la longe porte-outil avant chaque utilisation. Respecter les directives nationales en vigueur pour les travaux en hauteur. Comme protection anti-chute pour ce produit, utiliser exclusivement la longe porte-outil Hilti #2261971.24 Français 2354066 *2354066* ▶ Fixer la longe porte-outil au produit avec la boucle, comme illustré. Vérifier qu'elle tient bien. ▶ Fixer le mousqueton à une structure porteuse. Vérifier que le mousqueton tient bien. Respecter le mode d'emploi de la longe porte-outil Hilti. 6 Utilisation Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
6.1 Régler le guide de coupe
1. Appuyer sur le verrouillage du guide de coupe et le maintenir enfoncé.
2. Déplacer le guide de coupe vers la hauteur souhaitée.
3. Relâcher le verrouillage du guide de coupe.
AVERTISSEMENT Risque de blessures dû à un contrecoup de la scie à ruban. ▶ Fixer la pièce à travailler, par exemple dans un étau, avant de scier. ▶ Orienter la scie à ruban et la pièce à travailler l'une vers l'autre. AVERTISSEMENT Risque de blessures car la scie continue de tourner. ▶ Relever le produit de la pièce travaillée seulement une fois qu'il est complètement arrêté. ▶ Attendre jusqu'à ce que le produit soit complètement arrêté avant de le déposer. AVERTISSEMENT Risque de blessure dû au ruban de la scie. Le ruban de la scie peut être brûlant et/ou présenter des arêtes vives et peut se rompre dans certaines conditions. ▶ Porter des gants et des lunettes de protection lors du travail et lors du remplacement du ruban de la scie. ▶ Utiliser la scie à ruban uniquement lorsque le couvercle du ruban de la scie est correctement installé. ▶ Ne jamais poser une scie à ruban utilisée sur un support inflammable.*2354066* 2354066 Français 25 ATTENTION Dommage matériel dû à un mauvais ruban de scie. Un mauvais ruban de scie peut entraîner une fatigue prématurée du matériau et endommager la scie à ruban. ▶ Choisir le ruban de scie approprié à la scie à ruban et au matériau. ▶ Choisir le ruban de scie avec un pas de dent correct (dents par pouce) pour le matériau à scier : un pas de dent plus élevé pour les matériaux durs/fins ; un pas de dent moins élevé pour les matériaux tendres/épais. ▶ Utiliser uniquement des rubans d'une épaisseur de 0,5 mm. Des rubans de scie plus épais entraînent une charge de flexion plus élevée et une usure plus rapide des dents de scie. ▶ Choisir le ruban de scie de manière à ce qu'au moins deux dents reposent sur la pièce à travailler. ▶ Utiliser exclusivement des rubans de scie de dimensions 1140 mm × 12,5 mm × 0,5 mm. Vérifier régulièrement que la bague en caoutchouc n'est pas endommagée. Après chaque utilisation, nettoyer les couvercles du ruban de la scie et le guide de coupe pour éliminer la poussière et les copeaux afin de prolonger la durée de vie de la scie à ruban. Pour démarrer la scie à ruban, vous devez : d'abord appuyer sur l'interrupteur de commande, puis sur l'interrupteur de sécurité et les maintenir enfoncés simultanément. Le propre poids de la scie à ruban est suffisant pour effectuer la coupe. Ne pas exercer de pression supplémentaire sur la scie à ruban.
1. Si nécessaire, remplacer la bague en caoutchouc. → Page 26
2. Si nécessaire, remplacer le ruban de la scie. → Page 23
3. Appuyer sur le variateur de vitesse et le maintenir enfoncé.
4. Appuyer sur l’interrupteur de sécurité et le maintenir enfoncé.
5. Présenter la scie à ruban sur la pièce à travailler de manière à ce que le plus grand nombre possible de
dents de scie reposent sur la pièce.
6. Réaliser le sciage.
Guider la scie à ruban de manière à ce qu'il reste dans la mesure du possible toujours trois dents de scie dans la coupe.
7. Relâcher le variateur électronique de vitesse.
7 Nettoyage et entretien AVERTISSEMENT Risque de blessures lorsque l'accu est inséré ! ▶ Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien ! Entretien du produit
- Éliminer avec précaution les saletés récalcitrantes.
- Le cas échéant, nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse sèche et douce.
- Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique.
- Utiliser un chiffon propre et sec pour nettoyer les contacts du produit. Entretien des accus Liion
- Ne jamais utiliser un accu dont les ouïes d'aération sont bouchées. Nettoyer soigneusement les ouïes d’aération à l'aide d'une brosse sèche et douce.
- Éviter d'exposer inutilement l'accu à la poussière ou à la saleté. Ne jamais exposer l'accu à une forte humidité (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti.26 Français 2354066 *2354066*
- Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté s'accumuler inutilement sur l'accu. Nettoyer l'accu avec une brosse sèche et douce ou un chiffon propre et sec. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Ne pas toucher les contacts de l'accu et ne pas enlever la graisse appliquée en usine sur les contacts.
- Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Entretien
- Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
- Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti.
- Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement. Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group
7.1 Remplacer le couvercle de ruban de la scie 5
Remplacer le couvercle du ruban de la scie dès que des dommages sont constatés.
1. Dévisser les vis du couvercle de ruban de la scie.
2. Retirer et éliminer le couvercle de ruban de la scie défectueux.
3. Placer le nouveau couvercle de ruban de scie sur la scie à ruban.
4. Serrer les vis du couvercle du ruban de scie à 2 à 3 Nm.
7.2 Remplacer la bague en caoutchouc 6
Remplacer la bague en caoutchouc dès que des dommages sont constatés.
1. Démonter le ruban de la scie → Page 23.
2. Retirer la bague en caoutchouc.
3. Vérifier que les rainures de guidage ne sont pas encrassées et, le cas échéant, les nettoyer.
4. Tendre la nouvelle bague d'étanchéité sur la poulie du ruban de la scie.
5. Aligner la bague en caoutchouc jusqu'à ce qu'elle soit entièrement en contact avec les rainures de
7.3 Remplacer le guide du ruban de la scie 7
Remplacer le guide du ruban de la scie dès que des dommages sont constatés, par ex. lorsque le lame de scie a laissé une rainure fraisée.
1. Démonter le ruban de la scie → Page 23.
2. Dévisser les deux vis du guide du ruban de la scie.
3. Retirer le guide de ruban de scie défectueux de la scie à ruban et l'éliminer.
4. Placer le nouveau guide de ruban de scie dans la scie à ruban.
5. Serrer les deux vis du guide de ruban de scie à 2 à 3 Nm.
Remplacer la plaque support dès que le lame de scie frotte ou se coince.
1. Démonter le ruban de la scie → Page 23.
2. Desserrer la vis de la plaque support.
3. Retirer la plaque support défectueuse de la scie à ruban et l'éliminer.
4. Placer la nouvelle plaque support dans la scie à ruban.
5. Serrer les vis de la plaque support à 2 à 3 Nm.
6. Remonter le ruban de la scie. → Page 23
8 Transport et stockage des outils sur accu et des accus Transport ATTENTION Mise en marche inopinée lors du transport ! ▶ Toujours retirer les accus avant de transporter les produits ! ▶ Retirer le ou les accus. ▶ Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériau conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court-circuit. Tenir compte des prescriptions locales pour le transport d'accus. ▶ Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des accus non endommagés. ▶ Contrôler l'état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout transport prolongé. Stockage AVERTISSEMENT Endommagement involontaire du fait d'accus défectueux ou de chute d'accu ! ▶ Toujours retirer les accus avant de stocker les produits ! ▶ Stocker si possible le produit et les accus dans un endroit sec et frais. Respecter les valeurs limites de température indiquées dans les caractéristiques techniques. ▶ Ne pas stocker les accus sur le chargeur. Retirer toujours l'accu du chargeur après la charge. ▶ Ne jamais stocker les accus exposés au soleil, sur des sources de chaleur ou derrière des vitres. ▶ Stocker le produit et les accus à l'abri des enfants et des personnes non autorisées. ▶ Contrôler l'état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout stockage prolongé. 9 Aide au dépannage En cas de dysfonctionnements, tenir compte de l'indicateur d'état de l'accu. Voir le chapitre Affichages de l'accu Li-Ion. En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution Le produit n'atteint pas la pleine puissance. Le variateur électronique de vitesse n'est pas complètement enfoncé. ▶ Enfoncer complètement le va- riateur électronique de vitesse. Mise en marche impossible du produit. Sécurité anti-démarrage non ac- tionnée. ▶ Actionner la sécurité anti- démarrage. Le produit ne se met pas en marche. Le ruban de la scie se bloque ▶ Vérifier si le ruban de la scie est monté correctement et/ou s'il est endommagé. Les DEL de l'accu n'indiquent rien L'accu est défectueux ▶ S'adresser au S.A.V. Hilti.28 Español 2354066 *2354066* 10 Recyclage AVERTISSEMENT Risque de blessures en cas d'élimination incorrecte ! Émanations possibles de gaz et de liquides nocives pour la santé. ▶ Ne pas envoyer ni expédier d'accus endommagés ! ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. Les produits Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères ! 11 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 12 Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=2354066 Ce lien figure également à la fin de la documentation sous forme de code QR. Manual de instrucciones original 1 Información sobre el manual de instrucciones
