Retrouvez gratuitement la notice de l'appareil SOP6602TNR SMEG au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de four | Four encastrable |
| Capacité | 70 litres |
| Type de chaleur | Chaleur tournante |
| Nombre de fonctions de cuisson | 9 fonctions |
| Température maximale | 250°C |
| Énergie | Électrique |
| Classe énergétique | A+ |
| Dimensions (L x H x P) | 60 x 59.2 x 54.8 cm |
| Panneau de commande | Électronique avec affichage LED |
| Système de nettoyage | Nettoyage par catalyse |
| Accessoires inclus | Grille, plat à rôtir |
| Sécurité | Verrouillage de sécurité, porte froide |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - SOP6602TNR SMEG
Téléchargez la notice de votre Four au format PDF gratuitement ! Retrouvez votre notice SOP6602TNR - SMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOP6602TNR de la marque SMEG.
MODE D'EMPLOI SOP6602TNR SMEG

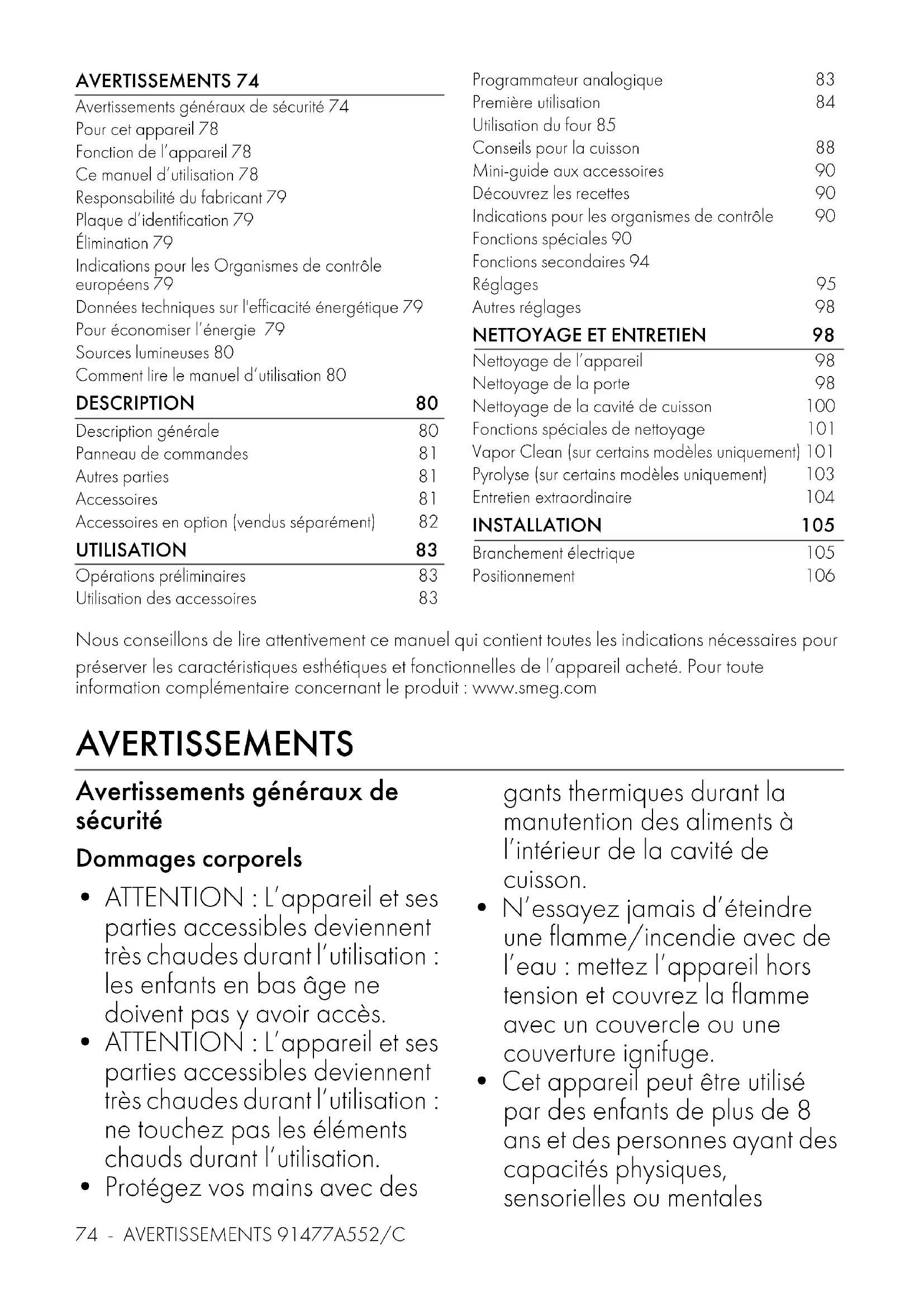

AVERTISSEMENTS 74 Avertissements généraux de sécurité 74 Pour cet appareil 78 Fonction de l’appareil 78 Ce manuel d’utilisation 78 Responsabilité du fabricant 79 Plaque d’identification 79 Élimination 79 Indications pour les Organismes de contrôle européens 79 Données techniques sur l'efficacité énergétique 79 Pour économiser l’énergie 79 Sources lumineuses 80 Comment lire le manuel d’utilisation 80 DESCRIPTION 80 Description générale 80 Panneau de commandes 81 Autres parties 81 Accessoires 81 Accessoires en option (vendus séparément) 82 UTILISATION 83 Opérations préliminaires 83 Utilisation des accessoires 83 Programmateur analogique 83 Première utilisation 84 Utilisation du four 85 Conseils pour la cuisson 88 Mini-guide aux accessoires 90 Découvrez les recettes 90 Indications pour les organismes de contrôle 90 Fonctions spéciales 90 Fonctions secondaires 94 Réglages 95 Autres réglages 98
NETTOYAGE ET ENTRETIEN 98

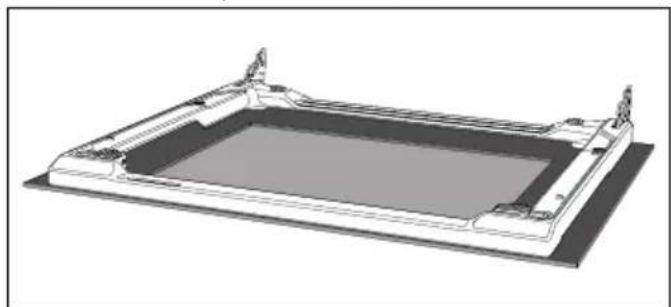

Nettoyage de l’appareil 98 Nettoyage de la porte 98 Nettoyage de la cavité de cuisson 100 Fonctions spéciales de nettoyage 101 Vapor Clean (sur certains modèles uniquement) 101 Pyrolyse (sur certains modèles uniquement) 103 Entretien extraordinaire 104 INSTALLATION 105 Branchement électrique 105 Positionnement 106 Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com AVERTISSEMENTS Avertissements généraux de sécurité Dommages corporels
- ATTENTION : L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation : les enfants en bas âge ne doivent pas y avoir accès.
- ATTENTION : L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation : ne touchez pas les éléments chauds durant l’utilisation.
- Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la cavité de cuisson.
- N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentalesAVERTISSEMENTS - 7591477A552/C
réduites, ou manquant d’expérience et de connaissances, sous la supervision et en recevant la formation d’adultes et de personnes responsables de leur sécurité.
- Les enfants ne doivent pas jouer avec l’appareil.
- Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante.
- Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.
- Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance.
- Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.
- Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites attention.
- Ne versez pas d’eau directement sur les lèchefrites très chaudes.
- Pendant la cuisson, la porte du four doit rester fermée.
- En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.
- N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes.
- Mettez l’appareil hors tension après l’utilisation.
- N’UTILISEZ PAS DE VAPORISATEURS À
- Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.
- N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié.
- Ne tirez jamais le câble pour débrancher la fiche. Dommages subis par l’appareil
- Sur les parties en verre, n’utilisez pas de détergents abrasifs agressifs ou corrosifs (ex. : produits en poudre, dégraissants et éponges métalliques), de matériel rugueux ou de grattoirs métalliques tranchants, car ils76 - AVERTISSEMENTS 91477A552/C pourraient rayer la surface, provoquant le broyage du verre. Utilisez éventuellement des outils en bois ou en plastique.
- Ne vous asseyez pas sur l’appareil.
- N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface et avec des finitions métalliques (par ex., anodisations, nickelages, chromages).
- Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l’extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l’arrière de la cavité de cuisson.
- N’utilisez pas de jets de vapeur pour nettoyer l’appareil.
- N’utilisez pas d’aérosols à proximité de l’appareil.
- N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.
- Danger d’incendie : ne laissez aucun objet à l’intérieur de la cavité de cuisson.
- N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
- N’introduisez ni boîtes ni récipients fermés à l’intérieur de la cavité de cuisson.
- Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
- Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium.
- Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.
- Si nécessaire, il est possible d’utiliser la grille pour lèchefrite (fournie ou vendue séparément selon les modèles) en la positionnant sur le fond comme support pour la cuisson.
- Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu’il n’interfère pas avec la circulation d’air chaud à l’intérieur de la cavité de cuisson.
- Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.
- N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble.
excessives sur la porte ouverte.
- N’utilisez pas la poignée pour soulever ou déplacer cet appareil. Pour appareils pyrolytiques

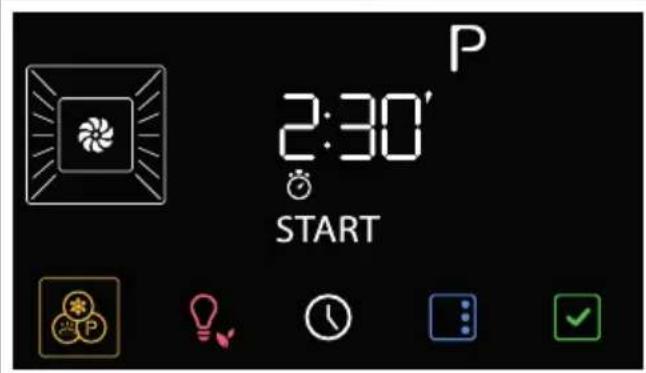

- Durant la pyrolyse, les surfaces pourraient atteindre des températures plus élevées que la normale. Les enfants ne doivent pas y avoir accès.
- Avant de démarrer la pyrolyse, éliminez de l’intérieur de la cavité de cuisson les résidus consistants d’aliments ou les débordements datant des cuissons précédentes.
- Avant de démarrer la pyrolyse, enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.
- Avant de démarrer la pyrolyse, éteignez les fourneaux ou les plaques électriques du plan de cuisson éventuellement installé au-dessus du four. Installation et entretien
- N’installez pas l’appareil sur un piédestal.
- Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.
- Pour éviter la surchauffe possible l’appareil ne doit pas être installé derrière une porte décorative ou un panneau.
- Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.
- Un technicien habilité doit effectuer le branchement électrique.
- La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique.
- Utilisez des câbles résistant à une température d’au moins 90 °C.
- Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5- 2 Nm.
- Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.
- ATTENTION : Pendant l’installation de l’appareil électroménager, veiller à ce que le cordon d’alimentation ne soit pas coincé ou détérioré.
- Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.78 - AVERTISSEMENTS 91477A552/C
- Avant toute intervention, désactivez l’alimentation électrique générale.
- Permettez le débranchement de l'appareil après l'installation, au moyen d'une prise accessible ou d'un interrupteur dans le cas d'un raccordement fixe.
- Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire avec une distance d’ouverture des contacts suffisante à permettre la déconnexion complète dans les conditions relevant de la catégorie III de surtension, conformément aux règles d’installation.
- ATTENTION : Avant de remplacer les lampes d'éclairage interne, assurez- vous que l'appareil soit éteint et débranché de l'alimentation électrique ou que l'alimentation générale ait été coupée.
- Les lampes utilisées dans cet appareil sont des lampes spécifiques pour les appareils ménagers, ne les utilisez pas pour l'éclairage domestique.
- Cet appareil peut être utilisé jusqu’à une altitude de 4 000 m au-dessus du niveau de la mer. Pour cet appareil
- Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
- Vérifiez qu’aucun objet ne reste coincé dans la porte du four.
- N’installez pas / n’utilisez pas l’appareil en plein air.
- (sur certains modèles uniquement) Utilisez uniquement la sonde de température fournie ou recommandée par le fabricant. Fonction de l’appareil Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. En outre, il ne peut pas être utilisé :
- dans la zone cuisine par les employés dans les magasins, dans les bureaux, dans les milieux de travail ;
- dans les fermes / gîtes ruraux ;
- par les clients des hôtels, des motels et des résidences ;
- dans les bed & breakfast. Ce manuel d’utilisation
- Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez-le en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil.
- Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil.
- Les explications fournies dans ce manuel comprennent des images qui décrivent l’affichage habituel à l’écran. Néanmoins, il ne faut pas oublier que l’appareil pourrait disposer d’une version actualisée du système ; ainsi, ce qui s’affiche à l’écran pourrait différer des illustrations fournies dans ce manuel.AVERTISSEMENTS - 7991477A552/C
Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :
- l’utilisation de l’appareil différente de celle prévue ;
- le non-respect des prescriptions du manuel d’instructions ;
- l’altération même d’une seule partie de l’appareil ;
- l’utilisation de pièces détachées non d’origine. Plaque d’identification La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. Élimination Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil :
- Coupez le câble d’alimentation électrique et retirez-le.
- Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.
- Confiez les matériaux de l’emballage aux centres de collecte sélective. Indications pour les Organismes de contrôle européens Fan forced mode la fonction ECO utilisée pour définir la classe d’efficacité énergétique est conforme aux indications de la norme européenne EN 60350-1. Conventional heating mode Pour l’exécution de la fonction STATIQUE, il faut sauter la phase de préchauffage (voir paragraphe « Phase de préchauffage » du chapitre UTILISATION). Données techniques sur l'efficacité énergétique Les informations relatives aux règlements européens sur l'étiquetage énergétique et l'éco- conception sont fournies dans un document séparé accompagnant les instructions du produit. Ces données figurent dans la « Fiche d'information du produit » qui peut être téléchargée sur le site web à la page consacrée au produit en question. Pour économiser l’énergie
- Ne préchauffez l’appareil que si la recette l’exige. La phase de préchauffage peut être exclue dans toutes les fonctions (voir chapitre « Phase de préchauffage ») à l’exception des fonctions PIZZA (le préchauffage ne peut pas être exclu) et ECO (préchauffage absent).
- Dans toutes les fonctions (y compris la fonction ECO), évitez d'ouvrir la porte pendant la cuisson.
- Sauf indication contraire sur l’emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson.
- En cas de cuissons multiples, on conseille de cuire les aliments l’un après l’autre pour exploiter la chaleur déjà présente dans la cavité de cuisson. Tension électrique Danger d’électrocution
- Coupez l’alimentation électrique générale.
- Débranchez le câble d’alimentation électrique de l’installation électrique. Emballage en plastique Danger d’asphyxie
- Ne laissez jamais sans surveillance l’emballage ni ses parties.
- Évitez que les enfants jouent avec les sachets en plastique de l’emballage.80 - DESCRIPTION 91477A552/C
- Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
- Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
- Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.
- Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
- Nettoyez constamment la cavité de cuisson. Sources lumineuses
- Cet appareil contient des sources lumineuses remplaçables par l'utilisateur.
- Les sources lumineuses à l’intérieur du produit sont déclarées aptes à fonctionner à une température ambiante ≥300 °C et sont destinées à être utilisées dans des applications à haute température telles que les fours.
- Cet appareil contient des sources lumineuses de classe d'efficacité "G". Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : DESCRIPTION Description générale 1 Panneau de commandes 2 Joint 3 Prise pour sonde de température (sur certains modèles uniquement) 4 Lampe 5 Porte 6 Turbine Niveau de la glissière Avertissement/Attention Informations/RecommandationsDESCRIPTION - 8191477A552/C

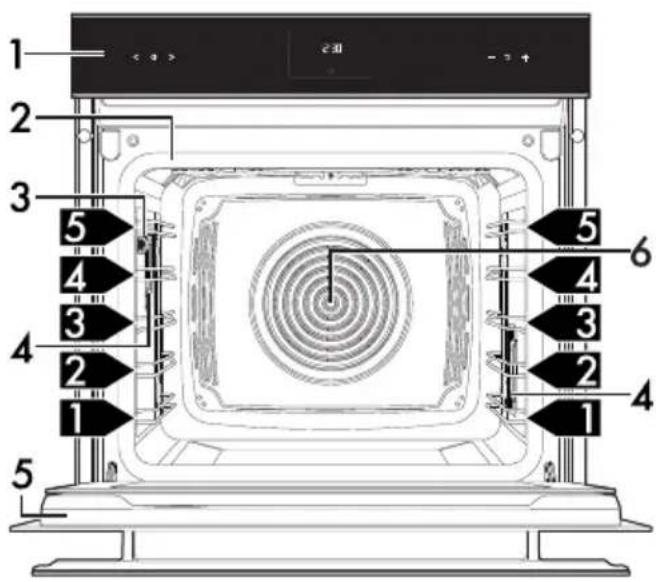

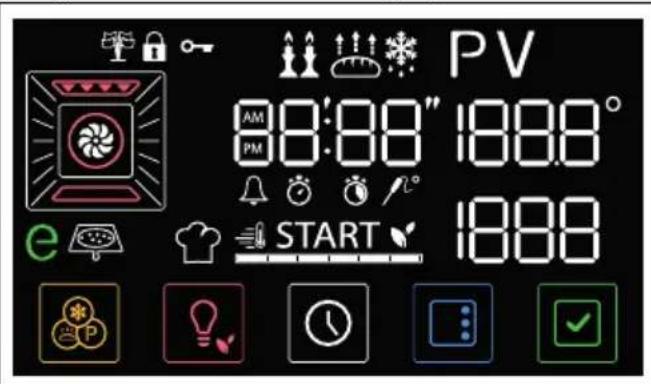

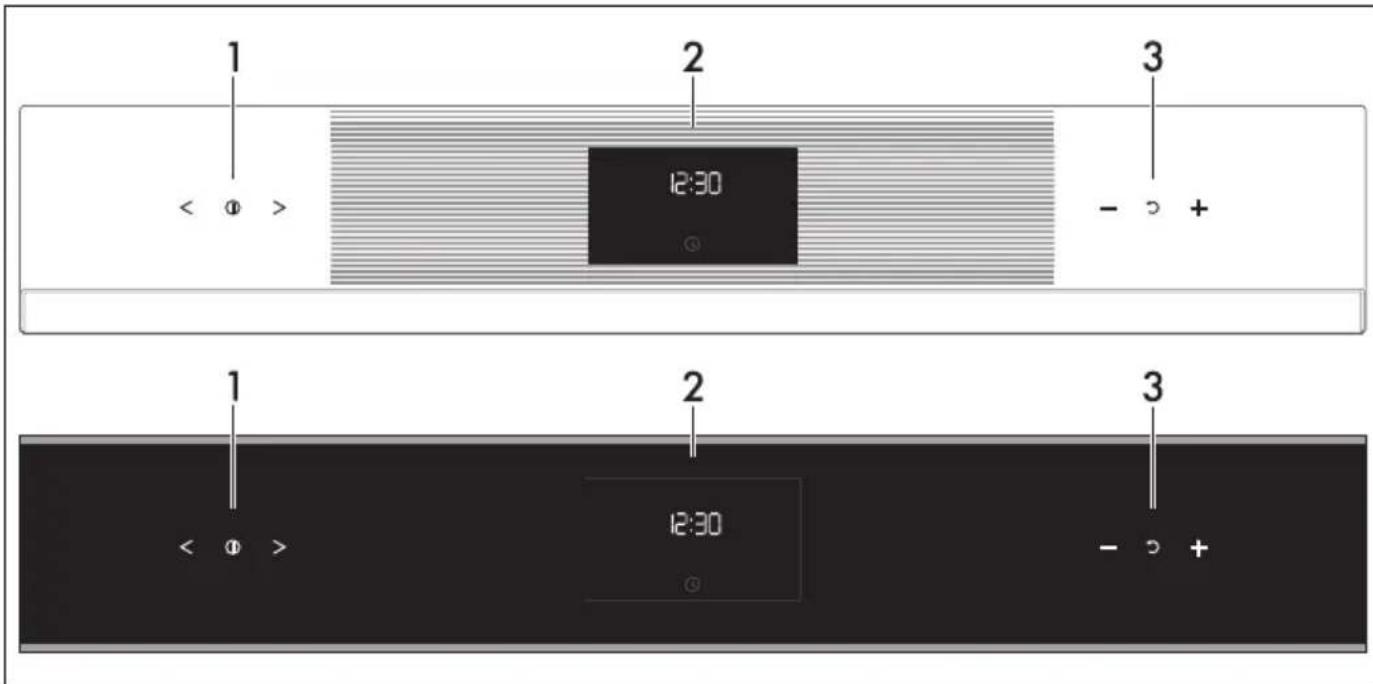

Panneau de commandes 1 Touches touch fonctions Ces touches touch permettent :
- d’allumer/d’éteindre l’appareil ;
- de sélectionner une fonction. 2 Programmateur analogique Il affiche l’heure courante, la fonction, la puissance et la température de cuisson sélectionnées et le temps de cuisson éventuel. 3 Touches touch de température Ces touches touch permettent de régler :
- la température de cuisson ;
- la durée d’une fonction ;
- des cuissons programmées ;
- lancer ou arrêter temporairement une fonction. Autres parties Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut. Turbine de refroidissement La turbine refroidit l’appareil et se met en marche pendant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l’arrêt de l’appareil. Éclairage de la cavité de cuisson L’éclairage interne de l’appareil se déclenche :
- lorsqu’on ouvre la porte ;
- Lorsqu’on appuie sur la touche sur l’afficheur;
- lorsqu’on sélectionne une fonction quelconque, à l’exception des fonctions - - - (selon les modèles). Accessoires

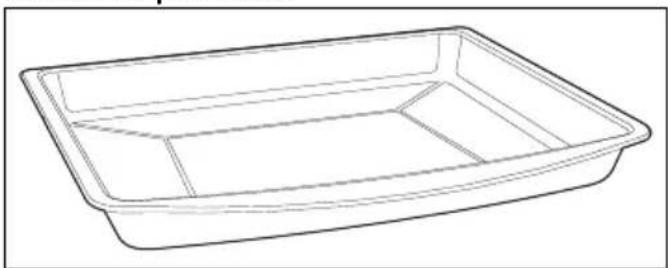

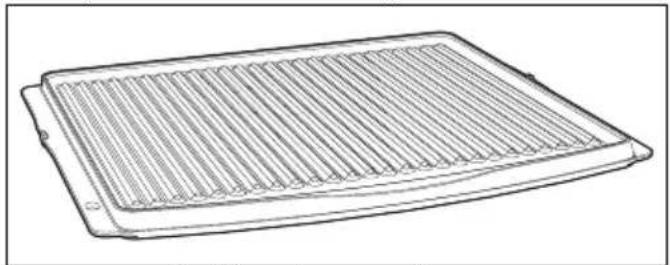

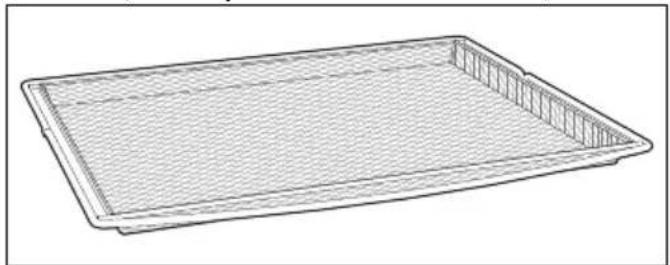

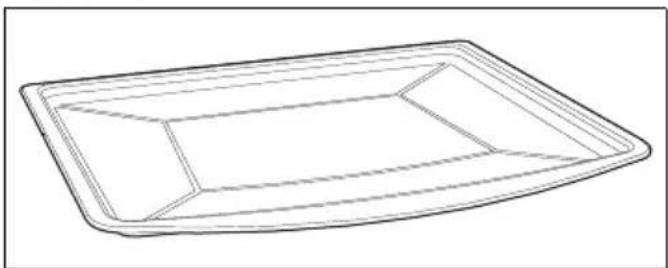

- Certains modèles ne sont pas équipés de ces accessoires.
- Les accessoires susceptibles d’entrer au82 - DESCRIPTION 91477A552/C contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

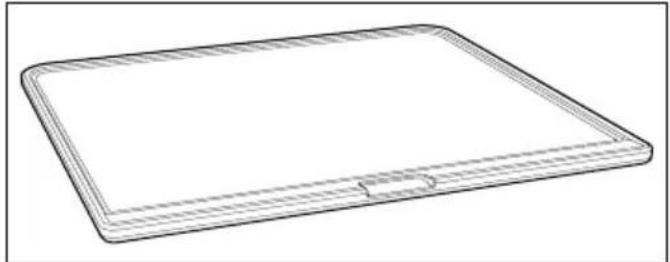

- Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant. Grille Utile pour y placer les récipients contenant des aliments en train de cuire. Lèchefrite Utile pour la cuisson de tartes, pizzas, gâteaux, biscuits. Lèchefrite profonde Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux... Grille pour lèchefrite À poser au-dessus d’une lèchefrite, utile pour la cuisson d’aliments qui peuvent goutter. Accessoires en option (vendus séparément) PPR2 ou STONE (Pierre réfractaire) Accessoire idéal pour la cuisson d’aliments de boulangerie (pizza, pain, fougasses…), mais il est possible de l’utiliser aussi pour des préparations plus délicates comme les biscuits. BBQ (Gril barbecue téflon) Accessoire double utilisation : le côté strié est conseillé pour griller la viande (filets, steak haché…), tandis que la surface lisse peut être utilisée pour la cuisson de légumes, fruits, poisson… AIRFRY (Grille pour friture sans huile) Accessoire conseillé pour la friture à air d’aliments précédemment panés, précuits et/ou surgelés (pommes de terre frites, croquettes de pommes de terre ou de viande, petites mozzarellas panées…).UTILISATION - 8391477A552/C
UTILISATION Opérations préliminaires
- Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil et des accessoires.
- Retirez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes.
- Enlevez et lavez tous les accessoires de l’appareil (voir le chapitre « NETTOYAGE ET ENTRETIEN »). Premier chauffage
1. Réglez une cuisson d’au moins une heure
(voir le paragraphe « Utilisation du four »).
2. Chauffez la cavité de cuisson à vide à la
température maximale pour éliminer les éventuels résidus de fabrication. Pendant le chauffage de l’appareil

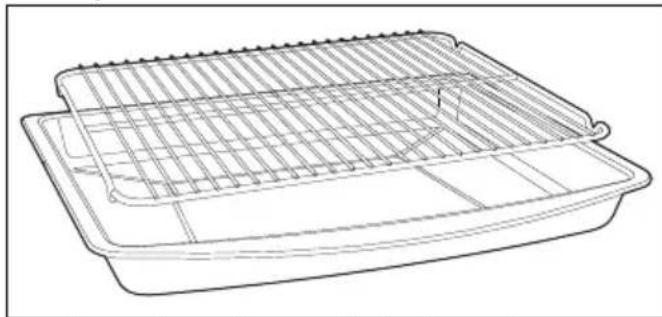

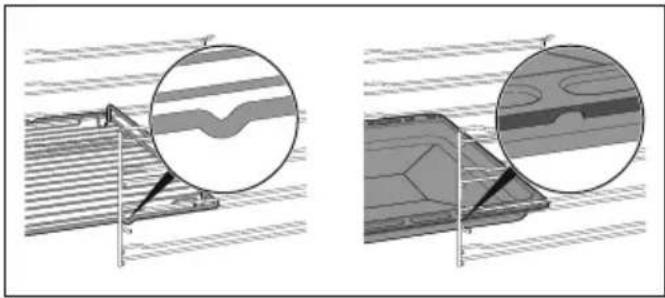

- ne restez pas dans la pièce. Utilisation des accessoires Grilles et lèchefrites Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’au point d’arrêt.
- Les dispositifs de blocage mécanique de sécurité qui empêchent l’extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson. Grille pour lèchefrite Introduisez la grille pour lèchefrite à l’intérieur de la lèchefrite. On peut ainsi recueillir les graisses séparément des aliments en train de cuire. Programmateur analogique L’afficheur indique les paramètres et les valeurs relatifs à l’opération sélectionnée. Pour l’utiliser, il suffit d’appuyer sur les touches touch sur le panneau de commandes ou d’appuyer sur les touches présentes dans la partie basse de l’afficheur, selon les opérations que l’appareil doit effectuer. Touches touch Le panneau de commandes est doté de touches touch qui peuvent être utilisées en appuyant légèrement sur le symbole à utiliser.
- Avec les touches touch et , il est possible de sélectionner la fonction et les paramètres souhaités (comme l'heure ou la température, selon le menu sélectionné) sur l’afficheur.
- Appuyez sur la touche touch pour Voir les avertissements généraux de sécurité. Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson. Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication. Appuyez continuellement sur les touches ou pour faire défiler rapidement les paramètres à modifier.84 - UTILISATION 91477A552/C quitter la fonction en cours et revenir à l'écran de l'horloge sur l’afficheur.
- Avec les touches touch e , il est possible d’augmenter ou de diminuer la valeur du paramètre sélectionné.
- Appuyez sur la touche touch pour reporter le paramètre sélectionné à sa valeur par défaut.
- Pour confirmer la valeur souhaitée, appuyez sur la touche sur l’afficheur. Première utilisation Lors de la première utilisation, ou après une longue coupure de courant, l’affichage de l’appareil affiche et la touche clignote. Pour commencer une cuisson, sélectionnez l’heure courante. Réglage de l’heure

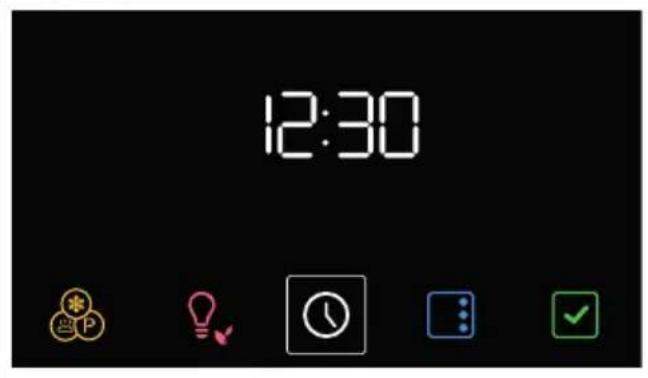

1. Appuyez sur la touche .
2. Avec les touches touch et T,
sélectionnez le format horaire à visualiser ( ou ).
3. Appuyez sur la touche pour confirmer
et passer au réglage de l’heure.
4. Appuyez sur les touches touch e
pour régler l’heure courante.
5. Appuyez sur la touche pour régler
l’heure courante et passer à la sélection des minutes.
6. Appuyez sur les touches touch e
pour régler les minutes de l’heure courante.
7. Appuyez sur la touche pour confirmer.
Modification de l’heure
1. Dans le menu principal, gardez enfoncée
pendant quelques secondes la touche .
2. Procédez à la modification de l’heure telle
que décrite aux point 2 du chapitre précédent. Faible luminosité Après 2 minutes d'inactivité, l'afficheur affiche la touche et l’horaire courant avec une faible luminosité. Dans ce mode, les touches touch sur le panneau de commandes sont désactivées (l'éclairage est éteint et il n'y a aucune réaction Appuyez continuellement sur les touches ou pour modifier rapidement la valeur du paramètre sélectionné. Il est impossible d’allumer le four si l’heure n’est pas sélectionnée. Quand on sélectionne la version l’afficheur indique les messages (matin) ou (après-midi). Il pourrait s’avérer nécessaire de modifier l’heure courante, par exemple en raison de l’heure d’été/hiver. Pour annuler l'opération, appuyez pendant quelques secondes sur la touche sur l’afficheur.UTILISATION - 8591477A552/C
à l’effleurement). Activation de l’afficheur Pour activer l'afficheur et les touches touch du panneau de commandes :
- Appuyez pendant 1 seconde environ sur la touche sur l’afficheur. L'afficheur s’allume et les touches touch du panneau de commandes s'illuminent. Utilisation du four Cuisson traditionnelle

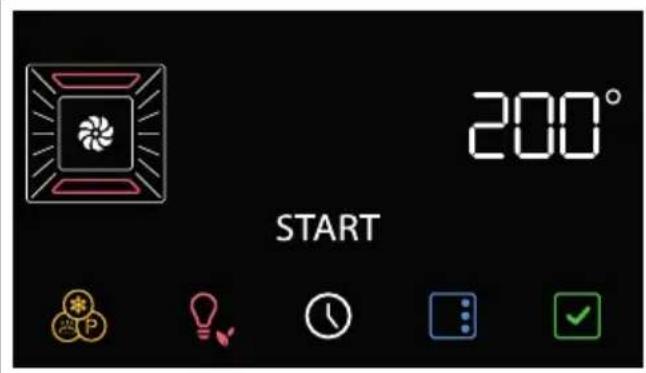

1. Avec les touches touch et ,
sélectionner la fonction voulue (par exemple, « VENTILÉ »). La touche et le message commencent à clignoter sur l'afficheur. 2 Appuyez sur les touches touch et pour régler la température voulue (par exemple, « 200 °C »).

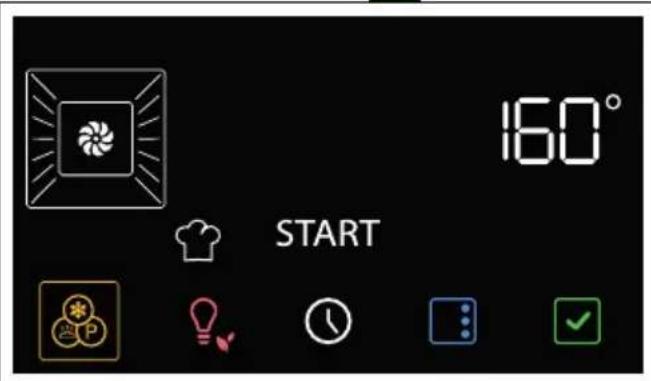

3. Appuyez sur la touche pour démarrer la
fonction. Phase de préchauffage La cuisson est précédée d’une phase de préchauffage qui permet à l’appareil d’atteindre plus rapidement la température de cuisson. Cette phase est signalée par l’allumage du voyant et l’augmentation progressive du niveau de préchauffage . Au terme du préchauffage :
- le voyant s’éteint ;
- un signal sonore intervient ;
- le message et la touche clignotent pour indiquer que les aliments peuvent être introduits dans la cavité de cuisson. Phase de cuisson
2. Introduisez l’aliment à cuire à l’intérieur de
la cavité de cuisson.
- Si l’aliment est déjà à l’intérieur de la cavité de cuisson, appuyez sur la touche sur L'afficheur passe en mode faible luminosité que s'il n'y a pas de chaleur à l’intérieur de la cavité de cuisson. Voir les avertissements généraux de sécurité. Il est possible d’interrompre une cuisson à tout moment en appuyant sur la touche touch . Quand la porte est ouverte, la fonction en cours est interrompue. La fonction reprend automatiquement lorsque la porte est refermée. Il est possible de sauter la phase de préchauffage en gardant enfoncée quelques secondes la touche .86 - UTILISATION 91477A552/C l’afficheur pour démarrer la cuisson.
4. Contrôlez l’état de cuisson des aliments par
l’allumage de la lampe interne. Fin de la cuisson
5. Appuyez sur la touche touch sur le

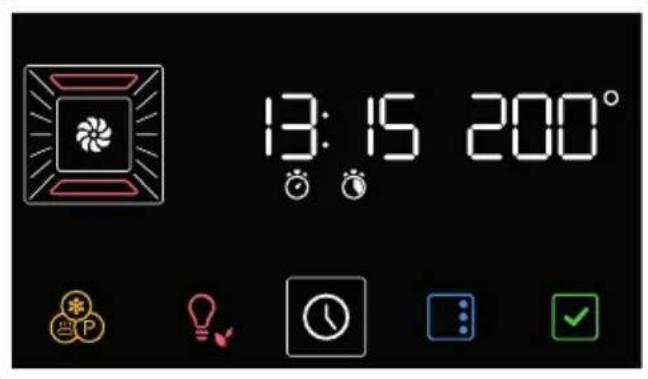

panneau de commandes pour quitter la fonction. Cuisson temporisée
1. Après avoir sélectionné une fonction et une
température de cuisson, appuyez sur la touche . Sur l’afficheur, les voyants et clignotent.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour régler la durée de cuisson (de 1 minute à 13 heures) (par exemple « 25 minutes »).
3. Appuyez sur la touche sur l’afficheur
pour confirmer la durée de la cuisson.
4. Appuyez sur la touche pour démarrer la
fonction. Au terme du préchauffage :
5. Introduisez les aliments dans la cavité de
6. Appuyez sur la touche pour démarrer la
cuisson. La cuisson temporisée est signalée par la diminution progressive du temps sur l’afficheur numérique et par la diminution progressive de la barre à segments . Au terme de la cuisson, un signal sonore intervient et l’afficheur indique le message
7. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction. Pour annuler une cuisson temporisée
1. Appuyez pendant quelques secondes sur la
touche sur l’afficheur.
2. Appuyez sur la touche touch sur le
panneau de commandes jusqu'à ce que la durée de la cuisson soit réinitialisée.
3. Appuyez sur la touche pour confirmer.
1. Après avoir sélectionné une fonction et une
température de cuisson, appuyez sur la touche . Sur l’afficheur, les voyants et clignotent.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour régler la durée de cuisson (de 1 minute à 13 heures) (par exemple « 25 minutes »). On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l’utilisateur. Tenez compte du fait qu’il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four. La cuisson programmée est la fonction qui permet de terminer une cuisson temporisée à l’heure définie par l’utilisateur, suivie de l’arrêt automatique de l’appareil. Pour des raisons de sécurité, on ne peut pas sélectionner uniquement l’horaire de fin de cuisson sans sa durée.UTILISATION - 8791477A552/C
3. Appuyez sur la touche .
Sur l’afficheur, les voyants et clignotent.

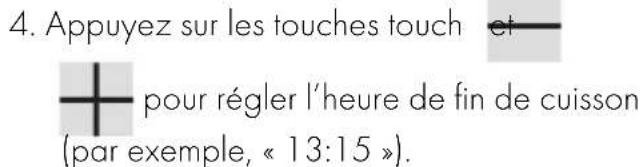

4. Appuyez sur les touches touch et
pour régler l’heure de fin de cuisson (par exemple, « 13:15 »).
5. Appuyez sur la touche pour confirmer
l’heure de fin de cuisson.
6. Appuyez sur la touche pour démarrer la
fonction. L’appareil attend l’horaire de démarrage sélectionnée. Au terme de la cuisson, un signal sonore intervient et l’afficheur indique le message
7. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction. Pour annuler une cuisson programmée
1. Appuyez pendant quelques secondes sur la
touche . Sur l’afficheur, les voyants et clignotent
2. Appuyez brièvement sur la touche .
Sur l’afficheur, les voyants et clignotent.
3. Appuyez sur la touche touch sur le
panneau de commandes jusqu'à ce que la durée de la cuisson soit réinitialisée.
4. Appuyez sur la touche pour confirmer.
Minuteur durant une cuisson

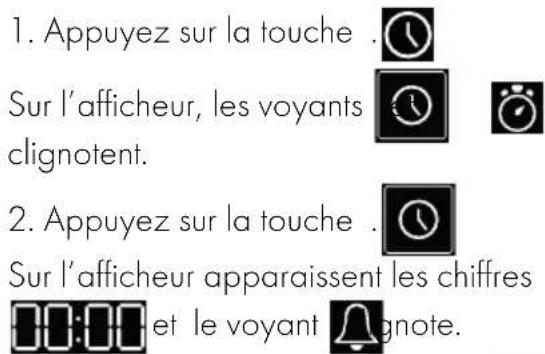

1. Appuyez sur la touche .
Sur l’afficheur, les voyants et clignotent.
2. Appuyez sur la touche .
Sur l’afficheur apparaissent les chiffres et le voyant clignote.

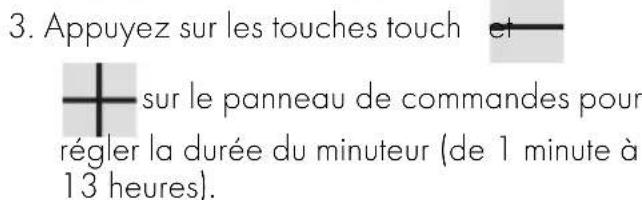

3. Appuyez sur les touches touch et
sur le panneau de commandes pour régler la durée du minuteur (de 1 minute à 13 heures).

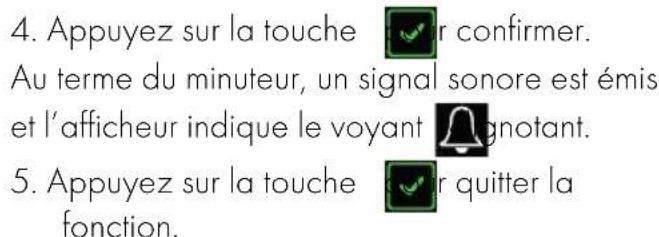

4. Appuyez sur la touche pour confirmer.
Au terme du minuteur, un signal sonore est émis et l’afficheur indique le voyant clignotant.
5. Appuyez sur la touche pour quitter la
fonction. Liste des fonctions de cuisson traditionnelles STATIQUE VENTILÉ On a déjà comptabilisé dans l’heure de fin de cuisson les minutes nécessaires pour le préchauffage. De cette manière, on annule uniquement la cuisson programmée. La cuisson temporisée commence tout de suite avec la phase de préchauffage. Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées. Certains modèles ne sont pas équipés de toutes les fonctions. Cuisson traditionnelle indiquée pour la préparation d’un met à la fois. Idéale pour cuire des rôtis, des viandes grasses, du pain et des gâteaux fourrés. Cuisson intense et homogène. Idéale pour des biscuits, des gâteaux et des cuissons sur plusieurs niveaux.88 - UTILISATION 91477A552/C THERMO-VENTILÉ TURBO GRIL GRIL VENTILÉ BASE
SOLE THERMO-VENTILÉE
PIZZA ECO Conseils pour la cuisson Conseils généraux
- Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.
- En augmentant la température il n’est pas possible de réduire les temps de cuisson (les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). Conseils pour la cuisson des viandes
- Les temps de cuisson dépendent de l’épaisseur, de la qualité des aliments et des goûts du consommateur.
- Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuillère sur la viande. Il est prêt lorsqu’il est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes. Conseils de cuisson au Gril et au Gril ventilé
- Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé La chaleur se répartit rapidement et uniformément. Convient à tous les plats, idéal pour cuisiner sur plusieurs niveaux sans mélanger les odeurs et les saveurs. Permet une cuisson rapide sur plusieurs niveaux à la fois, sans mélanger les odeurs. Idéale pour les gros volumes d’aliments exigeant des cuissons intenses. Permet d’obtenir d’excellents plats grillés ou gratinés. Utilisé en fin de cuisson, il ajoute une touche dorée uniforme aux plats. Permet de griller de façon optimale même les viandes les plus épaisses. Idéal pour de gros morceaux de viande. La chaleur provient du fond de la cavité seulement. Idéal pour la cuisson de tartes sucrées et salées, de gâteaux et de pizzas. Elle permet de terminer rapidement la cuisson d’aliments déjà cuits en surface mais crus à l’intérieur. Parfaite pour les quiches, elle convient à tout type d’aliment. Fonction spécifique pour la cuisson des pizzas. Idéal non seulement pour les pizzas, mais aussi pour les biscuits et les gâteaux. Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d’énergie. Elle est conseillée pour tous types d’aliments sauf ceux qui peuvent générer beaucoup d’humidité (par exemple, les légumes). Pour obtenir le maximum d’économies d’énergie et réduire les temps de cuisson, il est recommandé d’enfourner les aliments sans préchauffer la cavité de cuisson. Avec la fonction ECO évitez d’ouvrir la porte pendant la cuisson. Pendant la fonction ECO, les temps de cuisson (et d’un éventuel préchauffage) sont plus longs et peuvent dépendre de la quantité d’aliments introduits dans la cavité de cuisson. La fonction ECO est une fonction de cuisson délicate, conseillée pour des cuissons ne nécessitant pas une température supérieure à 210°C. Pour des cuissons à des températures plus élevées, il est recommandé de choisir une autre fonction.UTILISATION - 8991477A552/C
si vous souhaitez modifier l’effet de cuisson.
- En fonction Gril ventilé, il est recommandé de préchauffer la cavité de cuisson avant de griller.
- Il est recommandé de disposer les aliments au centre de la grille.
- Dans la fonction Gril, il est conseillé de sélectionner la température sur la valeur la plus élevée pour optimiser la cuisson. Conseils pour la cuisson des gâteaux et biscuits
- Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
- La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.
- Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.
- Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. Conseils pour la décongélation et le levage
- Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.
- Évitez de superposer les aliments.
- Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.
- Couvrez les parties les plus délicates d’une feuille d’aluminium.
- Pour un bon levage, placez un récipient contenant de l’eau sur le fond de la cavité de cuisson. Pour économiser l’énergie
- Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.
- Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
- Gardez l’appareil toujours propre.90 - UTILISATION 91477A552/C Mini-guide aux accessoires Découvrez les recettes Pour consulter les recettes élaborées pour les différentes catégories d'aliments et avoir plus d'informations sur les suggestions de cuisson, il est conseillé de visiter la page dédiée sur le site www.smeg.com, accessible en utilisant le code QR figurant sur la notice fournie avec le produit.. Indications pour les organismes de contrôle Mode convection forcée la fonction ECO permettant de définir la classe d'efficacité énergétique est conforme aux spécifications de la norme européenne EN 60350-1. Voir le paragraphe « Pour économiser l'énergie » du chapitre AVERTISSEMENTS. Mode convection naturelle Pour exécuter la fonction STATIQUE il faut sauter la phase de préchauffage (voir le paragraphe « Phase de préchauffage » du chapitre UTILISATION. Voir le paragraphe « Pour économiser l'énergie » du chapitre AVERTISSEMENTS. Fonctions spéciales
- Sur l’afficheur, appuyez sur la touche . Grille Il est conseillé d’utiliser la grille comme plan d’appui pour la cuisson des moules/casseroles pour four. En l’absence de grille pour plaque de cuisson, le gril peut être utilisé comme base pour grillades avec la lèchefrite profonde placée sur une étagère en dessous pour recueillir les jus. Pour les cuissons sur plusieurs niveaux, placer deux grilles en laissant un niveau vide entre une et l’autre et utiliser la fonction THERMO-VENTILÉ ou BASE THERMO-VENTILÉE
Lèchefrite Utilise la lèchefrite pour les préparations de pâtisserie, pour les produits de boulangerie de basse épaisseur et pour les cuissons sans ajout de liquides. Il est conseillé d’utiliser la fonction STATIQUE sur l’étagère souhaitée. Lèchefrite profonde Il est conseillé d'utiliser la lèchefrite profonde pour la cuisson sur un seul niveau. Placer la lèchefrite profonde sur l'étagère centrale lors de l’utilisation des fonctions ventilées. Quand on utilise la fonction STATIQUE , placer la lèchefrite profonde sur l’étagère souhaitée. Placer la lèchefrite sur la dernière étagère avec la grille pour plaque de cuisson pour effectuer les cuissons en mode GRILL . Grille pour lèchefrite Il est conseillé d'utiliser la grille pour plaque de cuisson comme base pour recueillir les jus des grillades. Pour faire défiler les fonctions disponibles, appuyez sur les touches touch et jusqu’à sélectionner la fonction spéciale souhaitée.UTILISATION - 9191477A552/C

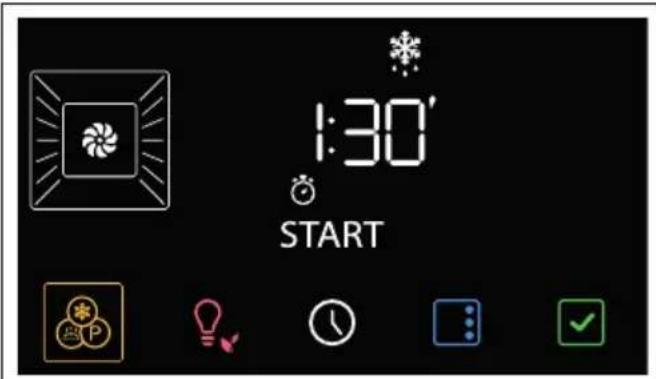

1. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction
3. Introduisez les aliments à décongeler à
l’intérieur de la cavité de cuisson.
5. Appuyez sur la touche pour confirmer.
6. Appuyez sur les touches touch et
sur le panneau de commandes pour régler la durée de décongélation (de 1 minute à 13 heures) (par exemple «01:30»).
7. Appuyez sur la touche pour démarrer la
fonction. Au terme, l’afficheur indique clignotant et un signal sonore se déclenche.
8. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction.
9. Ci-après, un tableau de référence avec les
temps de décongélation par typologie d’aliment. LEVAGE
1. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et jusqu’à sélectionner la fonction .
3. Placez l’aliment à lever sur le second
5. Appuyez sur la touche pour confirmer.
Pour quitter la fonction sélectionnée (qui n'a pas encore été lancée), appuyez sur la touche sur le panneau de commandes ou sur la touche sur l’afficheur. Cette fonction permet de décongeler les aliments suivant un temps sélectionnable. Si la température interne est supérieure à celle prévue, la fonction n’est pas activée et à chaque pression de la touche l’appareil émet un signal sonore. Laissez refroidir l’appareil avant d’activer la fonction. Types Poids (kg) Temps Viandes 0,5 1h 45m Poisson 0,4 0h 40m Pain 0,3 0h 20m Desserts 1,0 0h 45m Cette fonction est particulièrement adaptée pour le levage des pâtes. Si la température interne est supérieure à celle prévue, la fonction n’est pas activée et à chaque pression de la touche l’appareil émet un signal sonore. Laissez refroidir l’appareil avant d’activer la fonction.92 - UTILISATION 91477A552/C
6. Appuyez sur les touches touch et
sur le panneau de commandes pour modifier la température (de 25 °C à 40 °C)
7. Appuyez sur la touche pour démarrer la
8. Appuyez sur la touche touch sur le

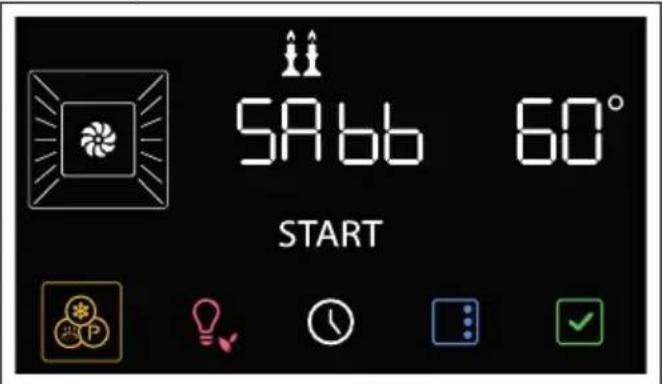

panneau de commandes pour quitter la fonction. SHABAT
- La cuisson peut continuer pendant un temps indéfini, il n’est possible de régler aucune durée de cuisson.
- Aucun type de préchauffage ne sera effectué.
- La température de cuisson sélectionnable varie entre 60-150 °C.
- Lampe du four désactivée, une intervention quelconque comme l’ouverture de la porte (si présente) ou l’activation manuelle n’active pas la lampe.
- Turbine interne désactivée.
- Les touches touch et les indications sonores sont désactivées.
1. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction
2. Appuyez sur la touche pour confirmer.
3. Appuyez sur les touches touch et
sur le panneau de commandes pour sélectionner la température souhaitée (par exemple, « 90 °C »).
4. Appuyez sur la touche pour démarrer la
fonction. Pour quitter la fonction :
1. Appuyez pendant quelques secondes sur la
touche sur l’afficheur.
2. Lorsque le panneau de commandes est de
nouveau activé, appuyez sur la touche touch pour terminer la fonction. STONE
2. Insérez l’accessoire PPR2 ou STONE dans
la cavité de cuisson (consultez le manuel spécifique de l’accessoire).
4. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de Pour un bon levage, placez un récipient contenant de l’eau sur le fond de la cavité de cuisson. L’appareil aura des comportements particuliers avec cette fonction : Après l’activation de la fonction Shabat, aucun paramètre ne pourra être modifié. Toute action sur les touches touch du panneau de commande et/ou les touches d'affichage n'aura aucun effet. Utile pour obtenir des cuissons sur pierre. À utiliser avec l’accessoire PPR2 ou STONE vendu séparément. Consultez les instructions et les conseils d’utilisation décrits dans les documents de l’accessoire.UTILISATION - 9391477A552/C
commandes jusqu’à sélectionner la fonction
5. Appuyez sur la touche pour confirmer.
6. Appuyez sur les touches touch et
sur le panneau de commandes pour sélectionner la température souhaitée (de 50°C à 280°C).
7. Appuyez sur la touche pour démarrer la
8. Au terme du préchauffage, ouvrez la porte
et placez le plat à cuire sur l’accessoire.
10.Appuyez sur la touche touch sur le panneau de commandes pour quitter la fonction. BBQ (Barbecue)

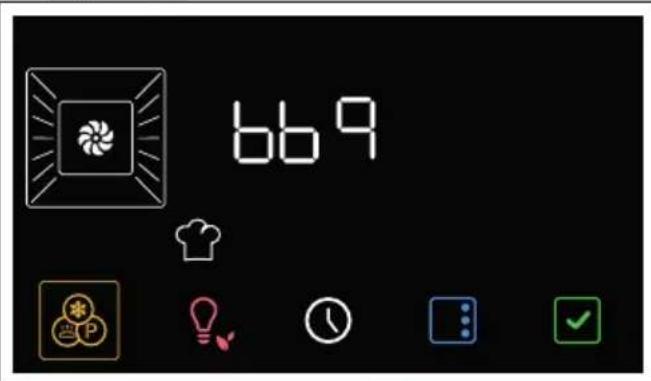

2. Insérez l’accessoire BBQ dans la cavité de
4. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction
5. Appuyez sur la touche pour confirmer.
6. Appuyez sur les touches touch et
sur le panneau de commandes pour sélectionner la température souhaitée (de 50°C à 250°C).
7. Appuyez sur la touche pour démarrer la
8. Au terme du préchauffage, ouvrez la porte
et placez le plat à cuire sur l’accessoire.
Comme pour les fonctions normales de cuisson, il est possible de sauter le préchauffage et de régler une cuisson temporisée et programmée. Utile pour obtenir des cuissons barbecue. À utiliser avec l’accessoire BBQ vendu séparément. Consultez les instructions et les conseils d’utilisation décrits dans les documents de l’accessoire. Comme pour les fonctions normales de cuisson, il est possible de sauter le préchauffage et de régler une cuisson temporisée et programmée.94 - UTILISATION 91477A552/C 10.Appuyez sur la touche touch sur le panneau de commandes pour quitter la fonction. AIRFRY

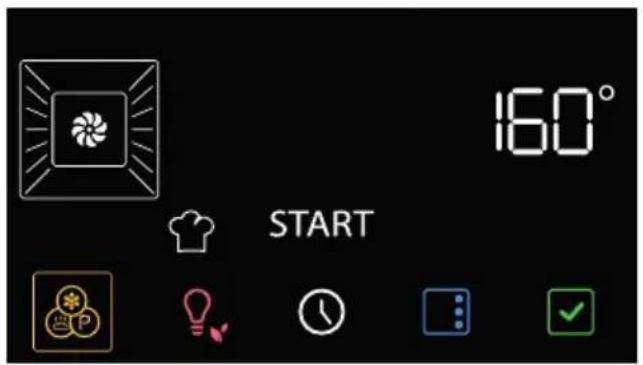

1. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction
2. Appuyez sur la touche pour confirmer.
3. Appuyez sur les touches touch et
sur le panneau de commandes pour sélectionner la température souhaitée (de 50°C à 250°C).
4. Appuyez sur la touche pour démarrer la
5. Au terme du préchauffage, ouvrez la porte
et insérez l’accessoire AIRFRY avec le plat à cuire à l’intérieur de la cavité de cuisson.
7. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction. Fonctions secondaires Les touches situées dans la partie inférieure de l’afficheur ont des fonctions secondaires : MINUTEUR
1. Dans le menu principal, appuyez sur la
touche . Sur l’afficheur apparaissent les chiffres et le voyant clignote.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour régler la durée du minuteur (de 1 minute à 13 heures).
3. Appuyez sur la touche pour confirmer.
4. Au terme du minuteur, un signal sonore est
émis et l’afficheur indique le voyant clignotant. Utile pour obtenir des cuissons frites sans huile. À utiliser avec l’accessoire AIRFRY vendu séparément. Consultez les instructions et les conseils d’utilisation décrits dans les documents de l’accessoire. Comme pour les fonctions normales de cuisson, il est possible de sauter le préchauffage et de régler une cuisson temporisée et programmée. Le minuteur avertit l’utilisateur uniquement lorsque les minutes sélectionnées se sont écoulées.UTILISATION - 9591477A552/C
5. Appuyez sur la touche pour quitter la
1. Dans le menu principal, gardez enfoncée
pendant quelques secondes la touche
2. Appuyez sur les touches touch et
sur le panneau de commandes pour sélectionner le format horaire à afficher ( ou ).
3. Appuyez sur la touche pour confirmer
et passer au réglage de l’heure.
4. Appuyez sur les touches touch e
pour régler l’heure courante.
5. Appuyez sur la touche pour régler
l’heure courante et passer à la sélection des minutes.
6. Appuyez sur les touches touch e
pour régler les minutes de l’heure courante.
7. Appuyez sur la touche pour confirmer.

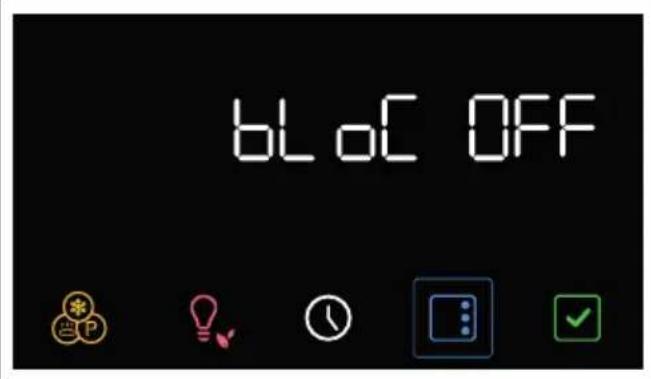

- Dans le menu principal, appuyez sur la touche . Verrouillage des commandes (sécurité des enfants)
1. Après être entré dans le menu des
paramètres, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction de blocage des commandes.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour activer la fonction de blocage des commandes.
3. Appuyez sur la touche pour confirmer.
Quand on sélectionne la version l’afficheur indique les messages (matin) ou (après-midi). Pour annuler l'opération, appuyez pendant quelques secondes sur la touche . Pour sortir du menu des réglages, gardez enfoncée pendant quelques secondes la touche . En activant ce mode, les commandes se bloquent automatiquement au bout de 2 minutes de fonctionnement sans l’intervention de l’utilisateur. Le verrouillage des commandes est indiqué par le voyant96 - UTILISATION 91477A552/C Pour désactiver le verrouillage momentanément :
1. pendant une cuisson, appuyez sur une
touche de l'afficheur.
2. Quand l’afficheur indique « Loch On »,
appuyez pendant quelques secondes sur la touche . Deux minutes après la dernière sélection, le blocage redevient actif. Show room (seulement pour les exposants)

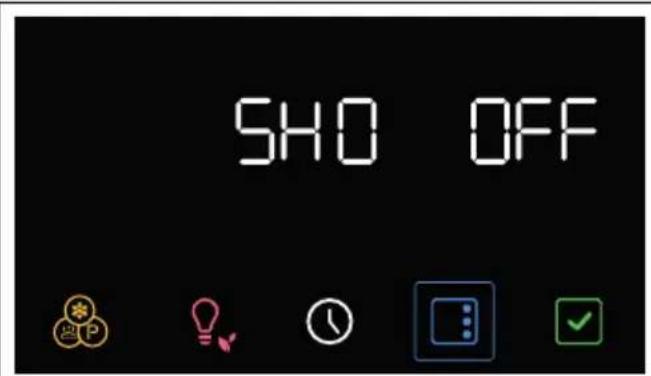

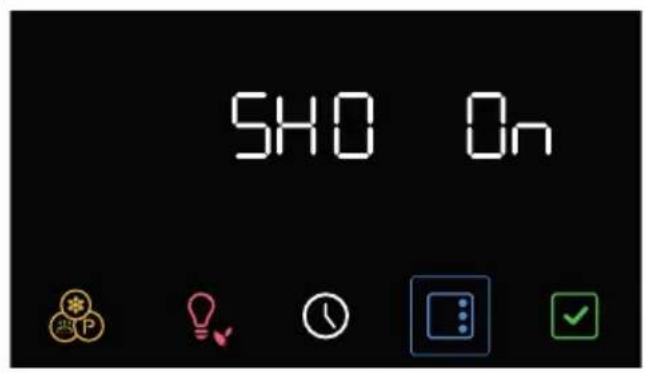

1. Après être entré dans le menu des
paramètres, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction show room.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour activer la fonction show room.
3. Appuyez sur la touche pour confirmer.

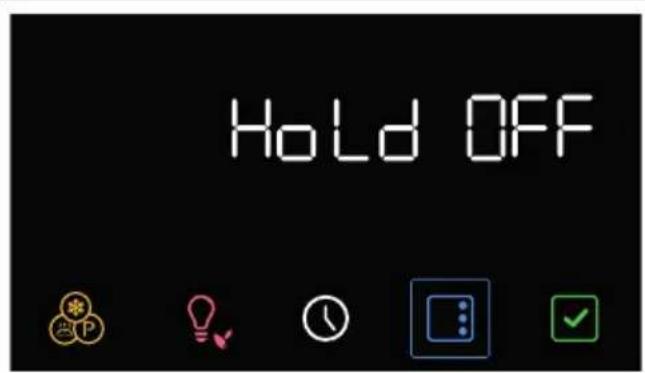

1. Après être entré dans le menu des
paramètres, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction de maintien au chaud. Si l’on effleure les touches de l’afficheur ou du panneau de commandes, l’afficheur indique le message pendant deux secondes. En activant ce mode, l’appareil désactive tous les éléments chauffants tout en maintenant le panneau de commandes actif. La show room activée est signalée par le voyant allumé sur l’afficheur. Pour utiliser l’appareil normalement, réglez cette fonction sur OFF. Ce mode permet à l’appareil, au terme d’une cuisson dont on a programmé la durée (si celle-ci n’est pas interrompue manuellement), de garder au chaud (à basse température) l’aliment que l’on vient de cuire et de maintenir ses caractéristiques organoleptiques inaltérées lors de la cuisson.UTILISATION - 9791477A552/C
2. Appuyez sur les touches touch et
sur le panneau de commandes pour activer la fonction de maintien au chaud.
3. Appuyez sur la touche pour confirmer.

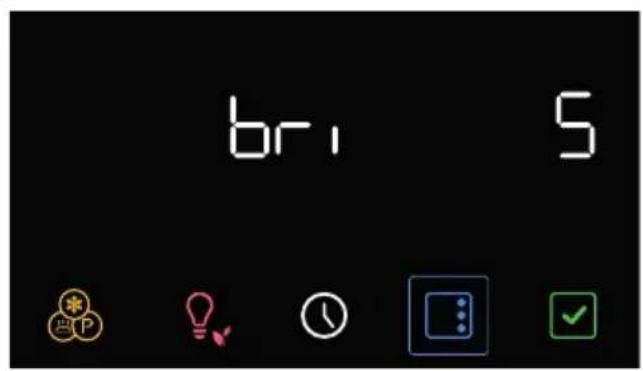

Luminosité de l’afficheur
1. Après être entré dans le menu des
paramètres, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction luminosité de l’afficheur.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour sélectionner la luminosité souhaitée, de la valeur 1 (faible luminosité) à la valeur 5 (luminosité élevée).
3. Appuyez sur la touche pour confirmer.

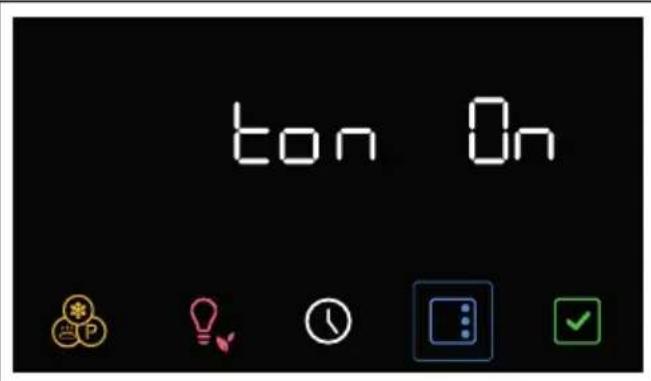

1. Après être entré dans le menu des
paramètres, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction tonalités.
2. Appuyez sur les touches et pour
désactiver la tonalité associée à l’effleurement des symboles sur l’afficheur.
3. Appuyez sur la touche pour confirmer.
Pour utiliser l’appareil normalement, réglez cette fonction sur OFF. Cette modalité permet de choisir le niveau de luminosité de l’afficheur. La fonction luminosité de l’afficheur est réglée à l’usine sur élevée. L’appareil émet une tonalité à chaque pression des symboles sur l’afficheur. Ce réglage permet de la désactiver.98 - NETTOYAGE ET ENTRETIEN 91477A552/C Autres réglages Éclairage éco
- Pour désactiver la fonction Éclairage Eco, appuyez sur la touche pendant quelques instants.
- Pour activer de nouveau la fonction Éclairage Eco, appuyez sur la touche pendant quelques instants.
NETTOYAGE ET ENTRETIEN
Nettoyage de l’appareil Nettoyage des surfaces Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir. Nettoyage ordinaire quotidien N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Taches d’aliments ou résidus Évitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d’endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d’ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l’intérieur de l’appareil des résidus d’aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l’émail à l’intérieur de l’appareil. Nettoyage de la porte Démontage de la porte Pour faciliter le nettoyage, il est conseillé d’enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit :

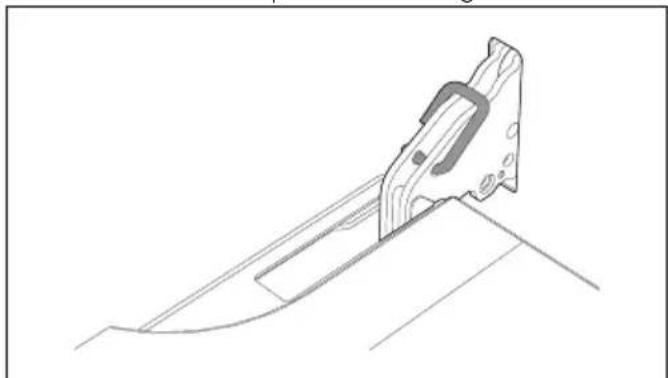

1. Ouvrez complètement la porte et
introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

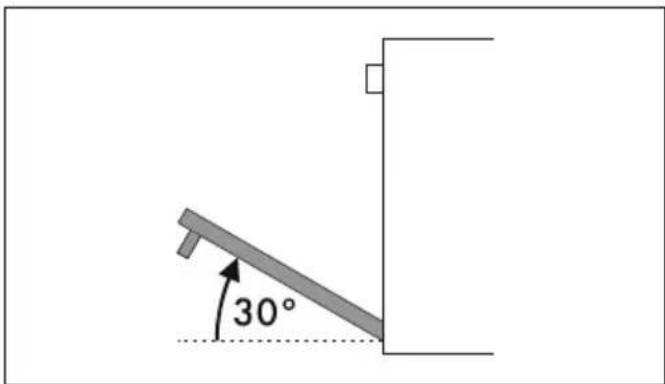

2. Saisissez la porte des deux côtés avec les
deux mains, soulevez-la vers le haut en Pour économiser davantage l’énergie, les lampes à l’intérieur de la cavité de cuisson sont automatiquement désactivées environ une minute après le début de la cuisson ou de l’ouverture de la porte. Pour empêcher l’appareil d’éteindre automatiquement la lampe au bout d’environ une minute, réglez ce mode sur OFF. La fonction Éclairage éco est sélectionnée à l’usine sur On. Voir les avertissements généraux de sécurité.NETTOYAGE ET ENTRETIEN - 9991477A552/C
formant un angle d’environ 30° et extrayez- la.
3. Pour remonter la porte, introduisez les
charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes.
4. Abaissez la porte puis, après l’avoir
positionnée, sortez les pivots des trous des charnières. Nettoyage des vitres de la porte Il est conseillé de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal. Démontage des vitres internes Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.
1. Bloquez la porte avec les taquets

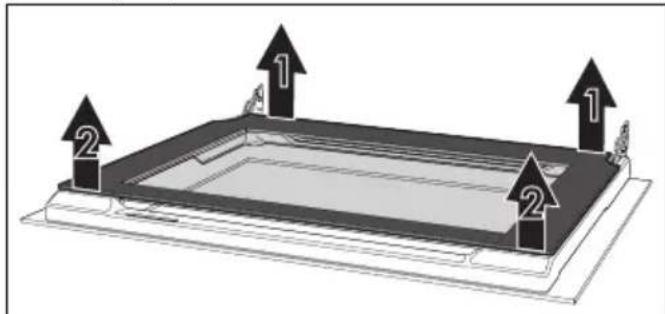

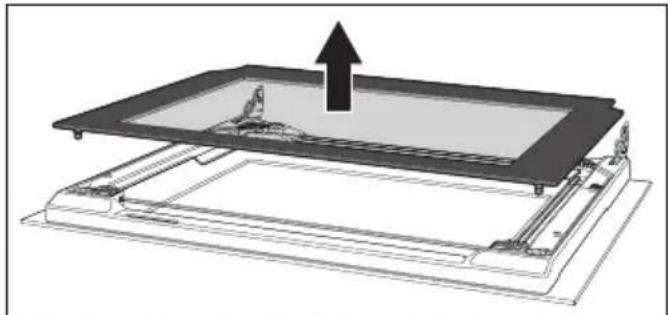

2. Décrochez les taquets arrière de la vitre
interne en la tirant délicatement par l’arrière vers le haut, en suivant le mouvement indiqué par les flèches (1).
3. Décrochez les taquets avant en suivant le
mouvement indiqué par les flèches (2).
4. Retirez ensuite la vitre interne du profilé
5. Faites glisser la vitre intermédiaire vers le
bas de la porte, puis soulevez-la vers le haut. Note : sur certains modèles, la vitre intermédiaire se compose de deux vitres. Pendant cette phase, il peut arriver que les embouts en caoutchouc supérieurs sortent de leur logement.

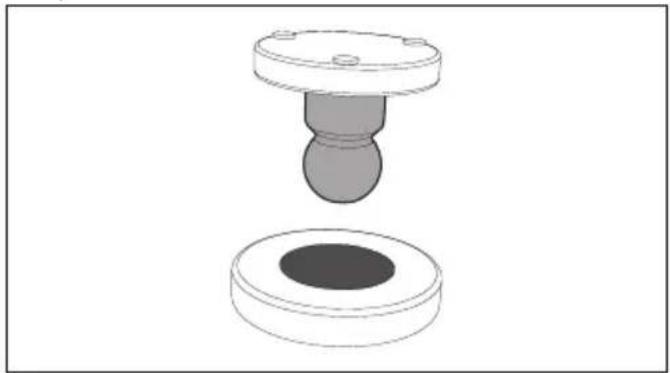

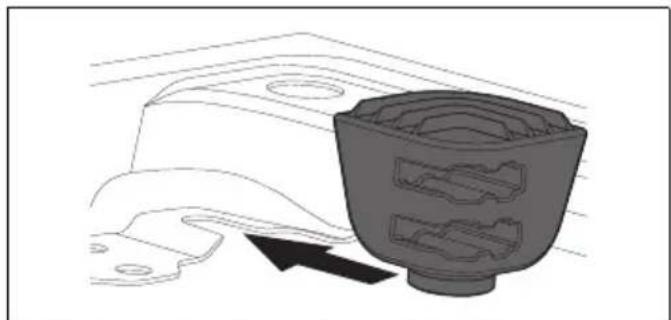

6. Insérez les embouts en caoutchouc avant
dans leur logement. Les pieds des embouts100 - NETTOYAGE ET ENTRETIEN 91477A552/C en caoutchouc doivent être orientés vers la vitre extérieure.
7. Nettoyez la vitre externe et les vitres
démontées précédemment.
8. Utilisez du papier absorbant de cuisine. En
cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.
9. Réinsérez le groupe verre intermédiaire et
repositionnez e verre interne. 10.Assurez-vous de bien encastrer les 4 taquets du verre interne dans leur logement sur la porte. Nettoyage de la cavité de cuisson Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l’avoir laissée refroidir. Évitez de laisser sécher des résidus d’aliments à l’intérieur de la cavité de cuisson pour ne pas endommager l’émail. Sortez toutes les parties amovibles, avant tout nettoyage. Pour faciliter les opérations de nettoyage, il est conseillé de démonter :
- les glissières de support pour grilles et lèchefrites. Séchage La cuisson des aliments génère de l’humidité à l’intérieur de la cavité de cuisson. Il s’agit d’un phénomène normal qui ne compromet pas le fonctionnement correct de l’appareil. À la fin de chaque cuisson :
1. laissez refroidir l’appareil ;
2. éliminez la saleté à l’intérieur de la cavité de
3. séchez la cavité de cuisson avec un chiffon
4. laissez la porte ouverte le temps nécessaire
pour le séchage complet de la cavité de cuisson. Nettoyage de la sonde (sur certains modèles uniquement) Il faut nettoyer la sonde de température après chaque utilisation, une fois qu’elle a refroidi. La vitre intermédiaire doit être repositionnée sur la porte ouverte de manière à ce que la sérigraphie dans l’angle puisse être lue de gauche à droite (la partie rugueuse de la sérigraphie doit être orientée vers la vitre extérieure de la porte). En cas d’utilisation de produits de nettoyage spécifiques, il est conseillé de faire fonctionner l’appareil à la température maximale pendant environ 15/20 minutes, afin d’éliminer les éventuels résidus.NETTOYAGE ET ENTRETIEN - 10191477A552/C
Nettoyez la pointe de la sonde de température (partie métallique) avec de l’eau, un produit vaisselle neutre et une éponge douce. Nettoyez le reste avec un chiffon doux imbibé d’eau. Évitez le lavage au lave-vaisselle pour ne pas endommager les composants électriques de la fiche. Séchez soigneusement après le nettoyage. Démontage des glissières de support pour grilles et lèchefrites Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le nettoyage des parties latérales. Pour démonter les glissières de support pour grilles et lèchefrites :

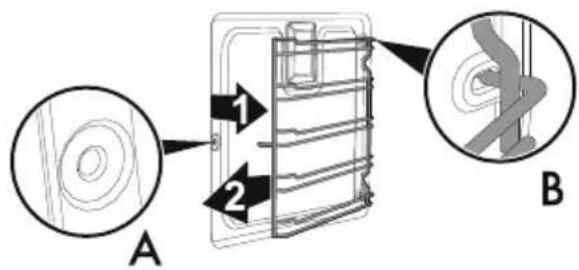

- Tirez la glissière vers l’intérieur de la cavité de cuisson pour la dégager de l’encastrement A, puis extrayez-la des logements situés à l’arrière B.
- Au terme du nettoyage, répétez les opérations décrites ci-dessus pour repositionner les glissières de support pour grilles et lèchefrites. Fonctions spéciales de nettoyage
- De la position 0, tournez la manette de fonctions à gauche d’un cran. La touche clignote. Vapor Clean (sur certains modèles uniquement) Opérations préliminaires Avant de démarrer le Vapor Clean :
- Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.
- Si présente, enlevez la sonde de température.
- S’ils sont présents, démontez les panneaux autonettoyants.
- Versez environ 120 cc d’eau sur la sole de la cavité de cuisson. Veillez à ne pas sortir de la cavité.
- Avec un pulvérisateur, vaporisez une solution d’eau et de détergent pour vaisselle à l’intérieur de la cavité de cuisson. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.
- Durant le cycle de nettoyage assisté, lavez séparément les panneaux autonettoyants (si présent) démontés précédemment avec de l’eau tiède et un peu de détergent. Réglage de la fonction Vapor Clean Voir Avertissements généraux de sécurité. La fonction Vapor Clean est un processus de nettoyage assisté qui facilite l’élimination de la saleté. Ce procédé permet de nettoyer l’intérieur du four avec une facilité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d’eau, ce qui facilite leur élimination. On conseille d’effectuer un maximum de 20 nébulisations. Ne vaporisez pas sur le déflecteur s'il est revêtu d'un matériau autonettoyant. Si la température interne est supérieure à celle prévue, la fonction n’est pas activée et à chaque pression de la touche l’appareil émet un signal sonore. Laissez refroidir l’appareil avant d’activer la fonction.102 - NETTOYAGE ET ENTRETIEN 91477A552/C
1. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction
2. Appuyez sur la touche pour confirmer.
3. Appuyez sur la touche pour démarrer la
fonction. Au terme, l’afficheur indique clignotant et un signal sonore se déclenche.
4. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction. Fonction Vapor Clean programmée L’heure de début de la fonction Vapor Clean peut être programmée comme les autres fonctions de cuisson.
1. Après avoir sélectionné la fonction Vapor
Clean, appuyez sur la touche . Sur l’afficheur, les voyants et clignotent.
2. appuyez sur les touches touch et
sur le panneau de commandes pour régler l’heure de fin de la fonction.
3. Appuyez sur la touche pour confirmer.
L’appareil reste en attente d’arriver à l’heure de départ fixée pour démarrer la fonction Vapor Clean. Fin de la fonction Vapor Clean
1. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction.
2. Ouvrez la porte et agissez sur la saleté
légère avec un chiffon en microfibre.
3. Éliminez les incrustations les plus résistantes
avec une éponge anti-rayures à filaments en laiton.
4. En cas de résidus de graisse on peut utiliser
des produits pour le nettoyage des fours.
5. Enlevez l’eau résiduelle à l’intérieur de la
6. Repositionnez les panneaux autonettoyants
(si présents) et les supports des grilles/ lèchefrites. Pour plus d’hygiène et pour éviter que les aliments ne prennent des odeurs désagréables :
- Il est conseillé de sécher la cavité de cuisson au moyen d’une fonction ventilée à 160 °C pendant environ 10 minutes.
- En présence de panneaux autonettoyants, il est conseillé de sécher la cavité de cuisson avec un cycle simultané de catalyse. L’utilisateur ne peut pas modifier les paramètres de durée et de température. On conseille d’utiliser des gants en caoutchouc pour effectuer ces opérations. On conseille d’enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre.NETTOYAGE ET ENTRETIEN - 10391477A552/C
Pyrolyse (sur certains modèles uniquement) Opérations préliminaires Avant de démarrer la pyrolyse :
- Nettoyez la vitre interne en suivant les indications usuelles de nettoyage.
- Éliminez de l’intérieur de la cavité de cuisson les résidus consistants d’aliments ou les débordements datant des cuissons précédentes.
- Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.
- En cas d’incrustations obstinées vaporisez sur la vitre un produit pour le nettoyage des fours (lisez les avertissements figurant sur le produit) ; laissez agir 60 minutes puis rincez et séchez la vitre avec du papier de cuisine ou un chiffon en microfibre.
- Si elle est présente, retirez la sonde de température.
- Enlevez les glissières de support pour grilles et lèchefrites.
- Fermez la porte. Sélection de la pyrolyse
1. Après être entré dans le menu des fonctions
spéciales, appuyez sur les touches touch et sur le panneau de commandes jusqu’à sélectionner la fonction
1. Appuyez sur la touche pour confirmer.
L’afficheur indique la durée de la pyrolyse (configurée en usine sur 2:30).
2. Appuyez sur les touches touch et
sur le panneau de commandes pour régler la durée de la pyrolyse d’un minimum de 2h30 à un maximum de 3h30.
3. Appuyez sur la touche pour confirmer.
4. Environ deux minutes après le début de la
Pyrolyse, le voyant s’allume pour indiquer que la porte est bloquée par un dispositif qui empêche toute tentative d’ouverture. Voir les avertissements généraux de sécurité. La Pyrolyse est un procédé de nettoyage automatique à haute température qui dissout la saleté. Ce procédé permet de nettoyer l’intérieur de la cavité de cuisson avec une facilité extrême. Durée conseillée pour la pyrolyse :
- Moyennement sale : 03:00
- Très sale : 03:30 Si la sonde de température (si présente) est branchée sur la prise prévue, il sera impossible de démarrer la pyrolyse. Il est impossible de sélectionner une fonction lorsque le verrouillage de la porte est activé. Les touches touch restent désactivées jusqu'à la fin de la fonction. La porte reste bloquée jusqu’à ce que la température à l’intérieur de la cavité de cuisson revienne au niveau de sécurité.104 - NETTOYAGE ET ENTRETIEN 91477A552/C Fin de la pyrolyse Au terme, l’afficheur indique clignotant et un signal sonore se déclenche.
1. Appuyez sur la touche touch sur le
panneau de commandes pour quitter la fonction.
2. Ouvrez la porte et récupérez les résidus à
l’intérieur de la cavité de cuisson avec un chiffon humide en microfibre. Il est impossible de sélectionner une fonction lorsque le verrouillage de la porte est activé. Il est néanmoins toujours possible d’éteindre l'appareil :
1. Appuyez pendant quelques secondes sur la
touche sur l’afficheur.
2. Lorsque le panneau de commandes est de
nouveau activé, appuyez sur la touche touch pour terminer la fonction. Pyrolyse programmée L’heure de début de la pyrolyse peut être programmée, comme les autres fonctions de cuisson.
1. Après avoir sélectionné la fonction Pyrolyse,
appuyez sur la touche . Sur l’afficheur, les voyants et clignotent.
2. Appuyez sur les touches touch et
sur le panneau de commandes pour régler l’heure de fin de la fonction.
3. Appuyez sur la touche pour confirmer.
L’appareil reste en attente d’arriver à l’heure de départ fixée pour démarrer la fonction Pyrolyse. Entretien extraordinaire Conseils pour l’entretien du joint Le joint doit être souple et élastique.
- Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l’eau tiède. Remplacement de l’ampoule d’éclairage interne
1. Enlevez tous les accessoires présents à
l’intérieur de la cavité de cuisson.
2. Enlevez les glissières de support pour grilles
et lèchefrites. Durant la pyrolyse, les ventilateurs produisent un bruit plus intense dû à l’augmentation de la vitesse de rotation. Ce fonctionnement, conçu pour favoriser la dissipation de la chaleur, est tout à fait normal. À la fin de la pyrolyse, la ventilation continue automatiquement pendant un temps suffisant pour éviter la surchauffe des parois des meubles et de l’avant du four. Au cours de la première pyrolyse des odeurs désagréables peuvent se dégager : elles sont dues à l’évaporation normale des substances huileuses de fabrication. Ce phénomène est parfaitement normal et il disparaît après la première pyrolyse. Si le résultat de la pyrolyse n’est pas satisfaisant à la durée minimale, il est recommandé de sélectionner un temps supérieur pour les cycles de nettoyage successifs. On conseille d’utiliser des gants en caoutchouc pour effectuer ces opérations. On conseille d’enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre. Tension électrique Danger d’électrocution
- Mettez l’appareil hors tension.
3. Enlevez le couvercle de l’ampoule au
moyen d’un ustensile (par exemple une cuillère).
4. Dévissez et enlevez l’ampoule.
5. Remplacez l’ampoule par une ampoule

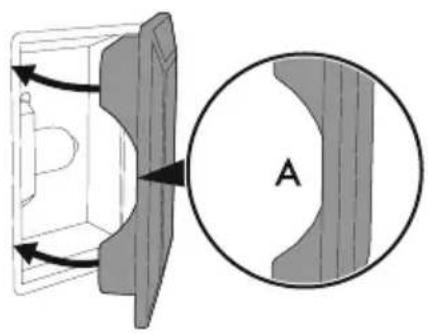

6. Remontez le couvercle. Le façonnage
interne de la vitre (A) doit rester tourné vers la porte.
7. Enfoncez le couvercle à fond de manière à
ce qu’il adhère parfaitement à la douille. INSTALLATION Branchement électrique Informations générales Assurez-vous que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. L’appareil peut fonctionner dans les modalités suivantes :
- 220-240 V~ Câble tripolaire 3 x 1,5 mm². Branchement fixe Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d’ouverture des Veillez à ne pas rayer l’émail de la paroi de la cavité de cuisson. Ne touchez pas directement l’ampoule halogène avec les doigts, mettez un gant de protection. Avertissements généraux de sécurité. Les valeurs indiquées se réfèrent à la section du conducteur interne. Les câbles d’alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).106 - INSTALLATION 91477A552/C contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d’installation. Pour le marché australien/néo-zélandais : La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000. Branchement au moyen d’une prise et d’une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. Remplacement du câble
1. Pour accéder au bornier, enlevez le carter
arrière de l’appareil en dévissant les vis.
2. Remplacez le câble.
3. Assurez-vous que les câbles (four ou plaque

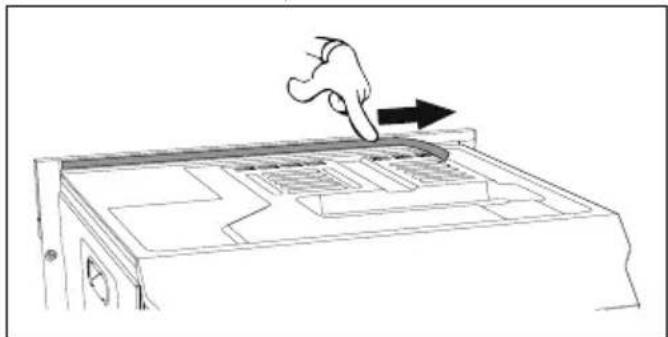

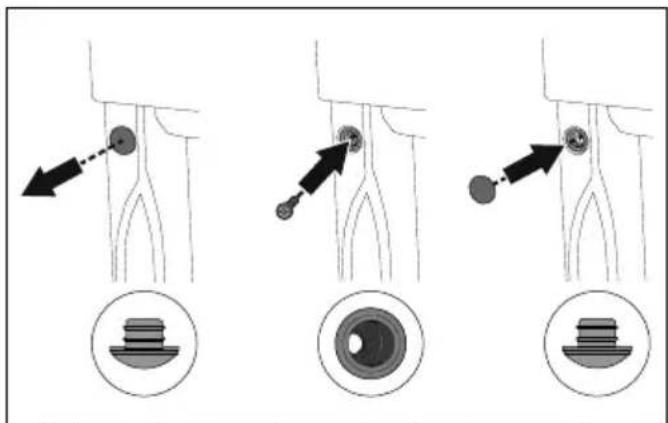

de cuisson éventuelle) suivent le parcours optimal de manière à éviter tout contact avec l’appareil. Positionnement Position du câble d’alimentation Joint du panneau Collez le joint fourni sur la partie arrière du panneau pour éviter des infiltrations éventuelles d’eau ou d’autres liquides. Douilles de fixation
1. Enlevez les bouchons des douilles introduits
à l’avant de l’appareil.
2. Positionnez l’appareil dans l’emplacement.
3. Fixez l’appareil au meuble en utilisant les vis.
4. Couvrez les douilles avec les bouchons
démontés précédemment. Tension électrique Danger d’électrocution
- Coupez l’alimentation électrique générale. Voir les avertissements généraux de sécurité.INSTALLATION - 10791477A552/C

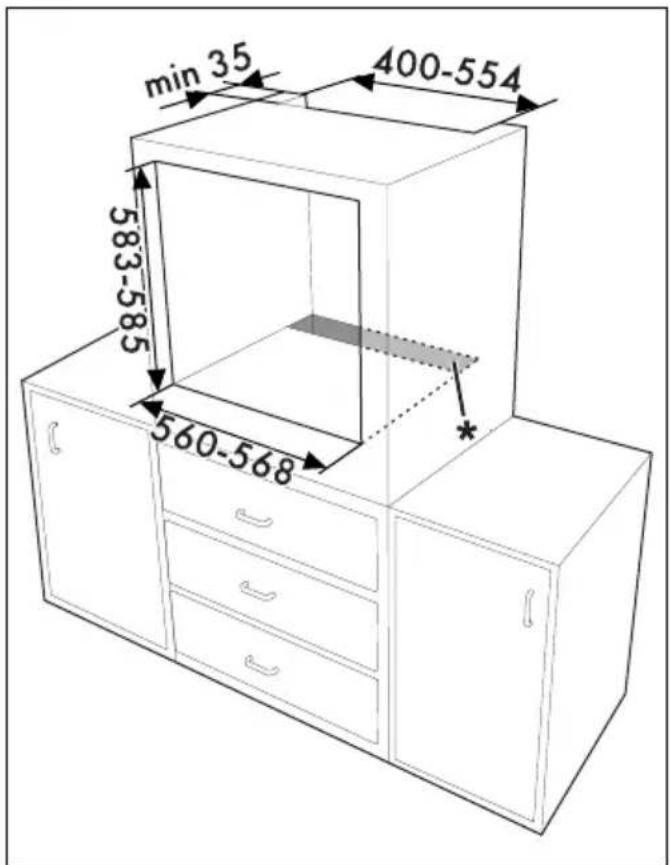

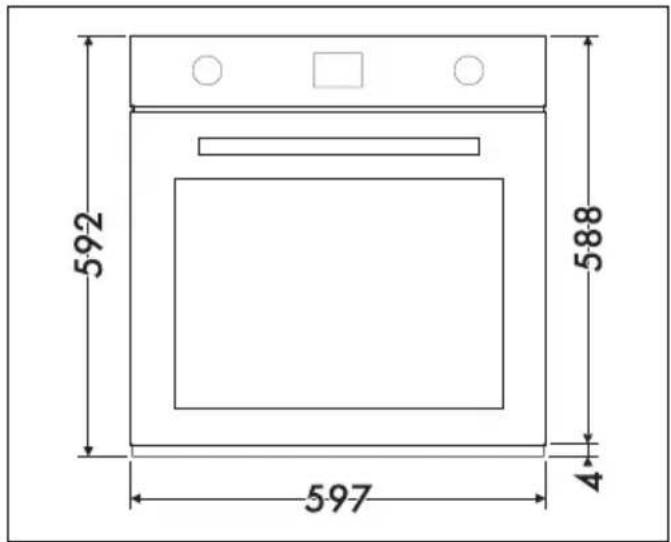

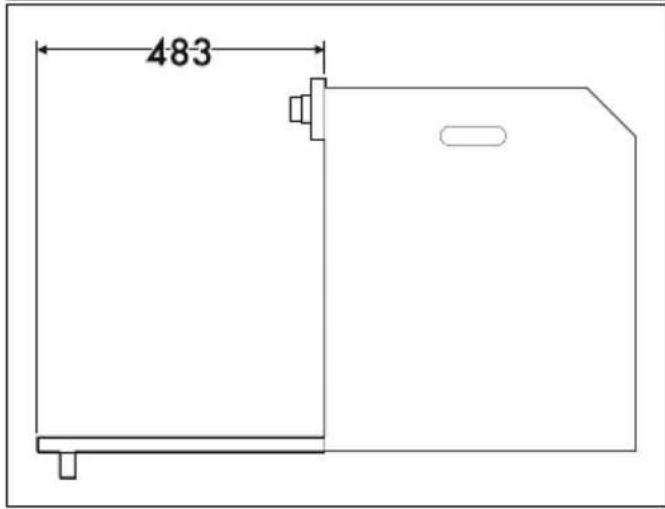

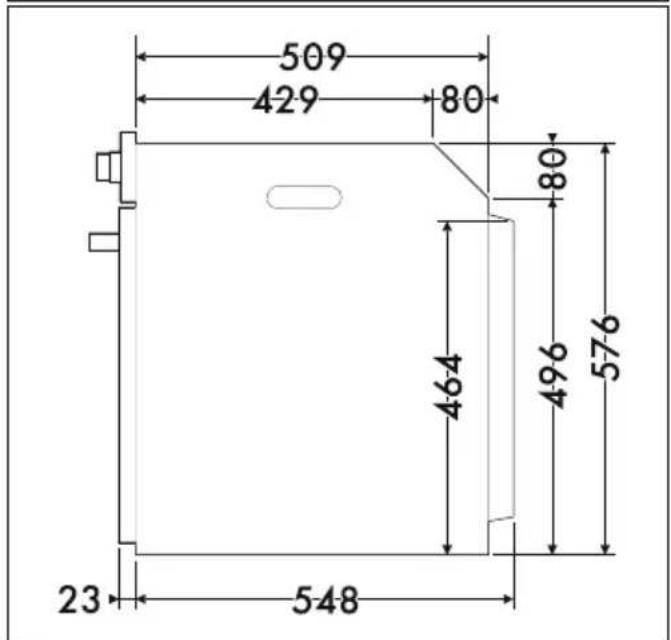

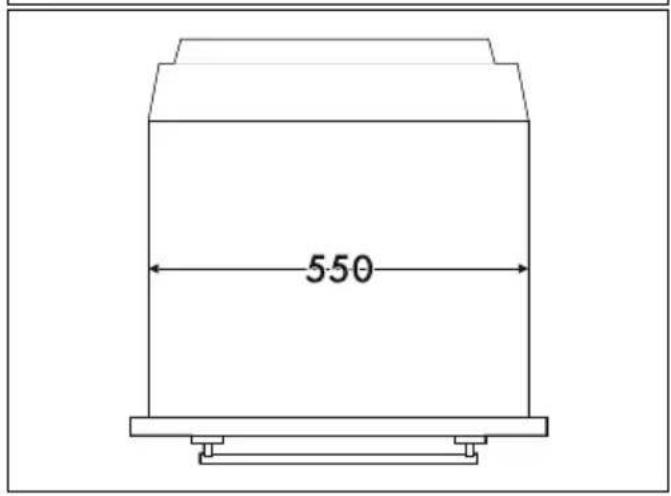

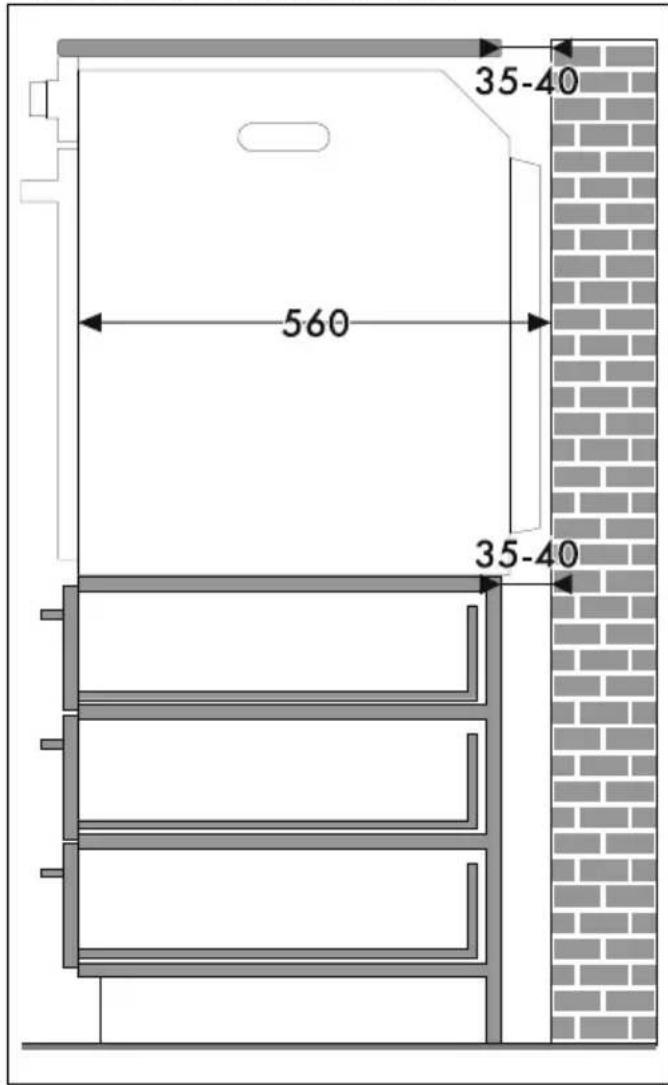

Dimensions hors tout de l’appareil (mm)108 - INSTALLATION 91477A552/C Encastrement en colonne (mm) *Assurez-vous que la partie supérieure/arrière du meuble dispose d’une ouverture d’environ 35-40 mm de profondeur.INSTALLATION - 10991477A552/C

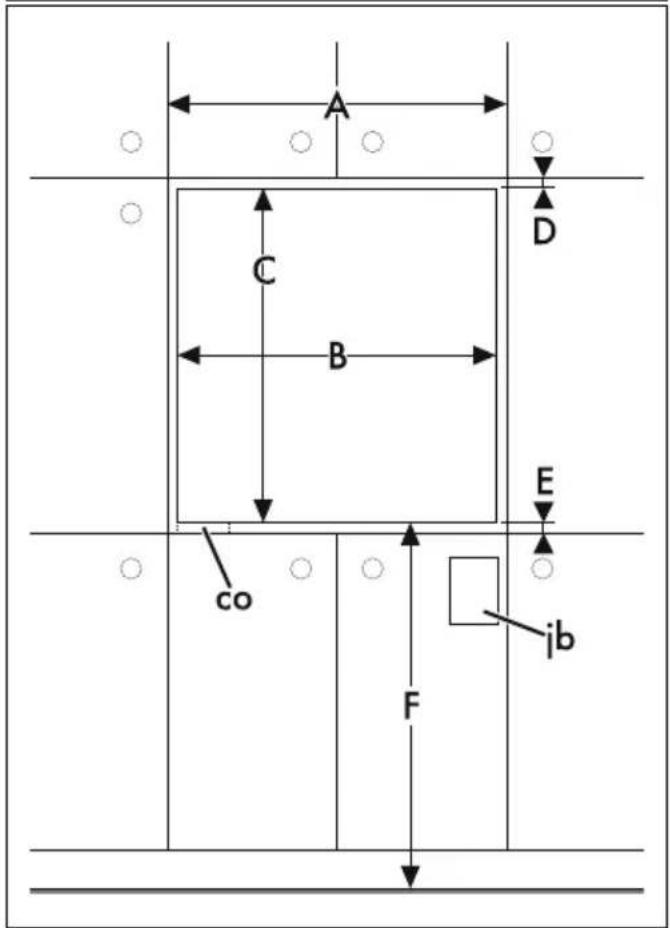

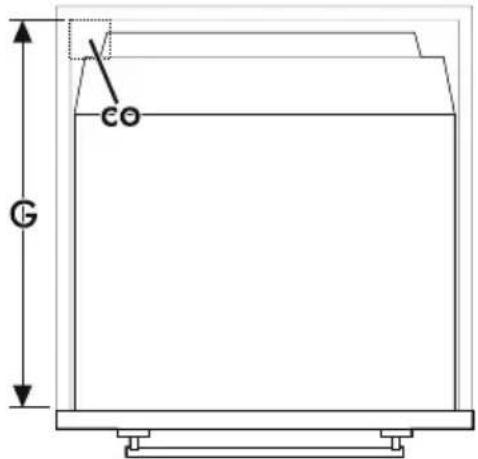

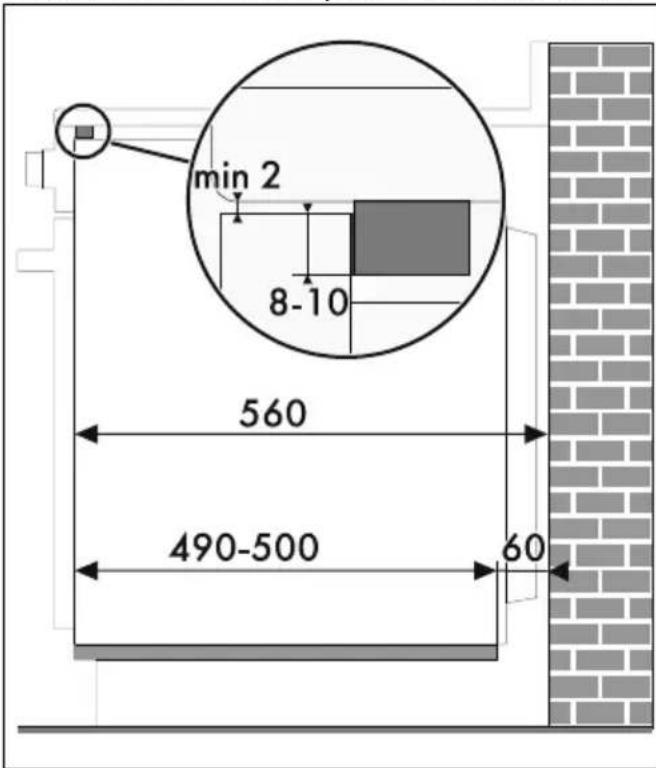

Découpe pour le câble d’alimentation (min. 6cm²) jb Boîtier des branchements électriques En cas d’installation de l’appareil sous un plan de travail, il conviendra d’installer une barre en bois pour garantir l’utilisation du joint adhésif collé sur la partie arrière du panneau frontal pour éviter d’éventuelles infiltrations d’eau ou d’autres liquides. *Assurez-vous que la partie inférieure/arrière du meuble dispose d’une ouverture d’environ 60 mm de profondeur.110 - INSTALLATION 91477A552/C Encastrement sous les plans de cuisson (mm) (uniquement sur les modèles à pyrolyse) En cas d’installation d’une plaque de cuisson au-dessus du four, il faudra installer une paroi de séparation en bois à une distance minimale de 20 mm du côté supérieur du four pour éviter les surchauffes durant le fonctionnement simultané des deux appareils. On ne doit pouvoir enlever la paroi de séparation qu’avec des outils spécifiques. A min. 603 mm B 560 - 568 mm C 583 - 585 mm D 9 - 11 mm Emin. 5 mm F 121 - 1105 mm G min. 560 mm H min. 594 mm

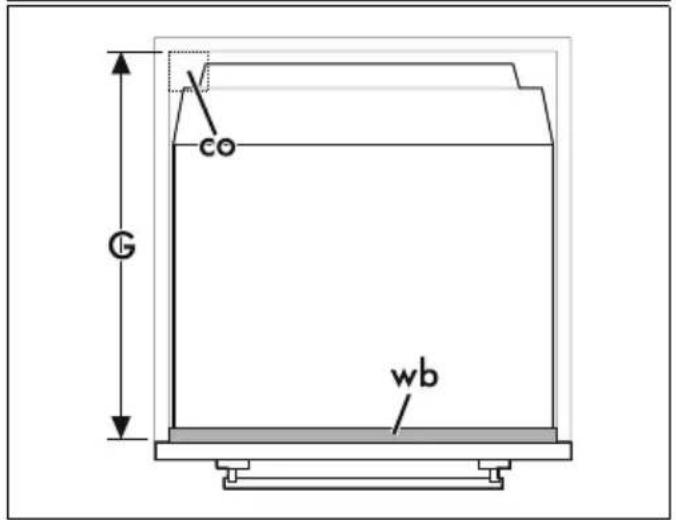

Découpe pour le câble d’alimentation (min. 6cm²) jb Boîtier des branchements électriques wb Barre en bois (recommandée)INSTALLATION - 11191477A552/C
Avec la paroi de séparation en bois, il conviendra d’installer une barre en bois en dessous du plan de travail pour garantir l’utilisation du joint adhésif collé dans la partie arrière du panneau frontal pour éviter d’éventuelles infiltrations d’eau ou d’autres liquides.
