Caractéristique	Détails
Type de four	Four encastrable
Capacité	70 litres
Énergie	Électrique
Classe énergétique	A+
Fonctions de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250°C
Dimensions (HxLxP)	59,5 x 59,7 x 54,8 cm
Panneau de contrôle	Électronique avec affichage numérique
Nettoyage	Nettoyage par catalyse
Sécurité	Verrouillage de sécurité, porte froide

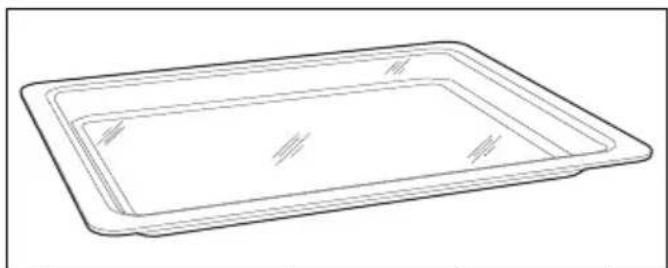

Accessoires inclus	Grille, plat à rôtir
Poids	35 kg

FOIRE AUX QUESTIONS - SO4902M1X SMEG

Comment préchauffer le four SMEG SO4902M1X ?

Pour préchauffer le four, tournez le bouton de sélection de température et choisissez la température désirée. Le voyant de préchauffage s'allumera jusqu'à ce que le four atteigne la température sélectionnée.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte du four est bien fermée et que vous avez sélectionné le mode de cuisson approprié.

Comment nettoyer l'intérieur du four SMEG SO4902M1X ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer l'intérieur. Pour les taches tenaces, vous pouvez utiliser une pâte de bicarbonate de soude et d'eau. Évitez d'utiliser des produits chimiques agressifs.

Le four affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes d'erreur sont liés à des problèmes de température ou de capteurs. Si le problème persiste, contactez le service après-vente.

Comment régler la minuterie du four ?

Pour régler la minuterie, tournez le bouton de la minuterie dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée. Le minuteur émettra un signal sonore une fois le temps écoulé.

Le ventilateur du four fonctionne-t-il en mode conventionnel ?

Non, en mode conventionnel, le ventilateur ne fonctionne pas. Pour activer le ventilateur, sélectionnez un mode de cuisson avec ventilation, comme le mode chaleur tournante.

Quelle est la capacité du four SMEG SO4902M1X ?

La capacité du four SMEG SO4902M1X est de 70 litres, ce qui le rend adapté pour cuisiner de grands plats.

Comment utiliser la fonction de nettoyage à la vapeur ?

Pour utiliser la fonction de nettoyage à la vapeur, remplissez le bac d'eau, sélectionnez le mode de nettoyage à la vapeur et réglez la durée. Cela aidera à ramollir les résidus alimentaires pour un nettoyage facile.

Le four fait-il des bruits pendant son fonctionnement ?

Un léger bruit peut être normal, surtout si le ventilateur fonctionne. Cependant, des bruits forts ou inhabituels peuvent indiquer un problème. Dans ce cas, il est recommandé de contacter le service après-vente.

Quelle est la température maximale du four SMEG SO4902M1X ?

La température maximale du four SMEG SO4902M1X est de 250 °C.

MODE D'EMPLOI SO4902M1X SMEG

AVERTISSEMENTS 79Avertissements généraux de sécurité 79Pour cet appareil 85Fonction de l’appareil 86Ce manuel d’utilisation 86Responsabilité du fabricant 86Plaque d’identification 86Élimination 86Pour économiser l’énergie 87Informations sur la consommation d’énergie en mode éteint/veille 87Sources lumineuses 87Comment lire le manuel d’utilisation 87DESCRIPTION 88Description générale 88Panneau de commande 88Autres parties 89Accessoires 89Accessoires en option (vendus séparément) 90Micro-ondes 90UTILISATION 90Opérations préliminaires 90Matériaux compatibles avec les micro-ondes 91Utilisation des accessoires 91Programmateur analogique 92Première utilisation 92Conseils pour la cuisson 99Mini-guide aux accessoires 101Découvrez les recettes 101Fonctions spéciales 101Fonctions secondaires 106Réglages 107Autres réglages 110NETTOYAGE ET ENTRETIEN 110Nettoyage de l’appareil 110Nettoyage de la cavité de cuisson 110Fonctions spéciales de nettoyage 112Vapor Clean (sur certains modèles uniquement) 112Entretien extraordinaire 113INSTALLATION 113Branchement électrique 113Positionnement 114 Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com AVERTISSEMENTS

• ATTENTION : L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation : les enfants en bas âge ne doivent pas y avoir accès.

• ATTENTION : L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation : ne touchez pas les éléments chauds durant l’utilisation.

• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la cavité de cuisson.

• N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une80 - AVERTISSEMENTS 91477B660/B couverture ignifuge.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sous la supervision et en recevant la formation d’adultes et de personnes responsables de leur sécurité.

• Les enfants ne doivent pas jouer avec l’appareil.

• Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante.

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

• Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance.

• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites attention.

• Ne versez pas d’eau directement sur les lèchefrites très chaudes.

• Pendant la cuisson, la porte du four doit rester fermée.

• En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

• N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes.

• Mettez l’appareil hors tension après l’utilisation.

• N’UTILISEZ PAS DE VAPORISATEURS À

• Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.

• N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié.

• Ne tirez jamais le câble pour débrancher la fiche. Pour appareils à micro-ondes

• ATTENTION : Si la porte ou le joint de la porte sontAVERTISSEMENTS - 8191477B660/B

endommagés, n’utilisez pas l’appareil tant que la réparation n’a pas été effectuée par du personnel compétent.

• ATTENTION : Il est dangereux pour tous, à l'exception du personnel préposé, d'effectuer toute opération d'entretien ou de réparation impliquant le démontage d'un couvercle quelconque de protection contre l'exposition aux micro- ondes.

• ATTENTION : Ne réchauffez pas les liquides et d'autres aliments dans des récipients scellés car ils risquent d'exploser.

• En cas d'utilisation d'une fonction combinée, les enfants ne doivent utiliser l'appareil que sous la surveillance d'un adulte en raison des températures élevées générées.

• Contrôlez constamment l’appareil au cours de la cuisson d’aliments à l’intérieur de récipients en plastique ou en papier.

• Utilisez exclusivement les micro-ondes pour la préparation d’aliments destinés à la consommation. Tout autre utilisation est formellement Usage impropre Danger d’explosion

• En utilisant les micro-ondes pour chauffer ou réchauffer les liquides, un retard peut se vérifier au cours du processus d’ébullition ; la température d’ébullition est atteinte sans la formation des bulles habituelles.

• Le retard au cours du processus d’ébullition peut provoquer une explosion à l’intérieur du four ou bien des fuites de liquides bouillant peuvent se produire durant la phase d’extraction du récipient.

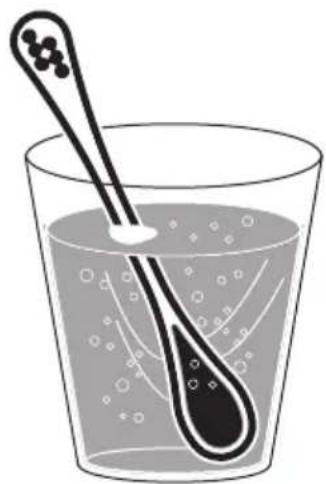

• Pour éviter ces dangers, il faut toujours ajouter la tige d’ébullition fournie (ou une cuiller en plastique résistant à la chaleur) dans le récipient au cours de la phase de chauffage.82 - AVERTISSEMENTS 91477B660/B interdite (ex. sécher des vêtements, chauffer des pantoufles, des éponges, des chiffons humides ou autre, déshydrater les aliments) et peut présenter un risque de blessures ou d'incendie.

• Le chauffage des boissons au micro-ondes peut provoquer une ébullition éruptive retardée, il faut donc faire attention en manipulant le récipient.

• Nettoyez constamment l’appareil et éliminez les éventuels résidus d’aliments.

• Le fait de ne pas nettoyer la cavité de cuisson du four entraînera une détérioration de la surface, ce qui pourrait nuire à la durée de vie de l'appareil et provoquer éventuellement une situation dangereuse.

• Ne séchez pas les aliments aux micro-ondes.

• N’utilisez pas les micro-ondes pour réchauffer ou frire dans l’huile.

• N’utilisez pas l'appareil pour chauffer des aliments ou des boissons contenant de l’alcool.

• Ne chauffez pas les œufs dans leur coquille ni les œufs durs entiers, car ils risquent d’exploser même après l’opération de réchauffage.

• Ne réchauffez pas d'aliments contenus dans des emballages alimentaires.

• N’utilisez pas les fonctions combinées pour chauffer ou faire bouillir des liquides.

• Ne réchauffez pas les aliments pour bébés dans des récipients fermés. Enlevez le couvercle ou la tétine (en cas de biberon). Au terme de la cuisson, vérifiez toujours la température de la préparation qui ne doit pas être trop élevée. Mélangez ou agitez le contenu pour obtenir une température homogène et éviter les brûlures.

• Avant de cuire les aliments avec une peau ou une pelure dure (ex. les pommes de terre, les pommes), il faut percer cette dernière.

• N’utilisez pas les fonctions des micro-ondes lorsque le compartiment est vide.

• Utilisez de la vaisselle ou des ustensiles compatibles avec les micro-ondes.

• N’utilisez pas de barquettes en aluminium pour cuire les aliments.

• N'utilisez pas de récipients métalliques pour la cuisson des aliments ou des boissons.

• N’utilisez pas de vaisselle avec des décorations métalliques (finitions en or, en argent).

• Si la plaque de cuisson et/ou la lèchefrite profonde est présente, ne l'utilisez pas pour la cuisson micro-ondes UNIQUEMENT.

• En présence de fumée,AVERTISSEMENTS - 8391477B660/B

éteignez ou débranchez l'appareil de la prise de courant et gardez la porte fermée pour étouffer d’éventuelles flammes.

• Cet appareil est conforme aux normes et aux directives en vigueur en matière de sécurité et de compatibilité électromagnétique. On recommande toutefois aux porteurs de pacemaker de respecter une distance minimale de 20-30 cm entre le four à micro-ondes en fonction et le pacemaker. Consultez le producteur du pacemaker pour de plus amples renseignements.

• L’appareil fonctionne sur la bande de fréquence ISM de 2,4 Ghz.

• Conformément aux dispositions relatives à la compatibilité électromagnétique, l’appareil appartient au groupe 2 et à la classe B (EN 55011).

• Si l'appareil est installé dans un meuble, il doit être utilisé avec l’éventuelle porte du meuble ouverte. Dommages subis par l’appareil

• Sur les parties en verre, n’utilisez pas de détergents abrasifs agressifs ou corrosifs (ex. : produits en poudre, dégraissants et éponges métalliques), de matériel rugueux ou de grattoirs métalliques tranchants, car ils pourraient rayer la surface, provoquant le broyage du verre. Utilisez éventuellement des outils en bois ou en plastique.

• Ne vous asseyez pas sur l’appareil. Usage impropre Risque de dommages à l’appareil

• Pendant l'utilisation du micro- ondes, le plat (ou son contenant) ne doit pas être placé au fond de la cavité de cuisson. Utilisez les accessoires fournis insérés dans les étagères appropriées à la recette que vous avez l'intention de réaliser.

• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface et avec des finitions métalliques (par ex., anodisations, nickelages, chromages).

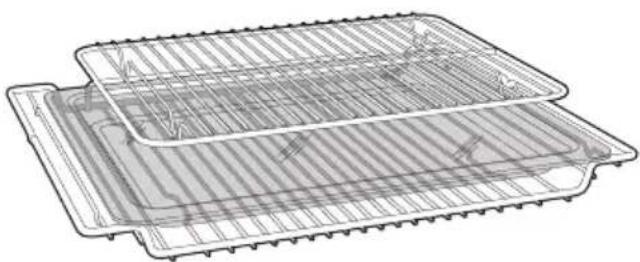

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l’extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l’arrière de la cavité de cuisson.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’utilisez pas d’aérosols à proximité de l’appareil.

• N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.

• Danger d’incendie : ne laissez aucun objet à l’intérieur de la cavité de cuisson.

• N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.

• N’introduisez ni boîtes ni récipients fermés à l’intérieur de la cavité de cuisson.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium.

• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

• Si nécessaire, il est possible d’utiliser la grille pour lèchefrite (fournie ou vendue séparément selon les modèles) en la positionnant sur le fond comme support pour la cuisson.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu’il n’interfère pas avec la circulation d’air chaud à l’intérieur de la cavité de cuisson.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble.

• N’exercez pas de pressions excessives sur la porte ouverte.

• N’utilisez pas la poignée pour soulever ou déplacer cet appareil. Installation et entretien

• N’installez pas l’appareil sur un piédestal.

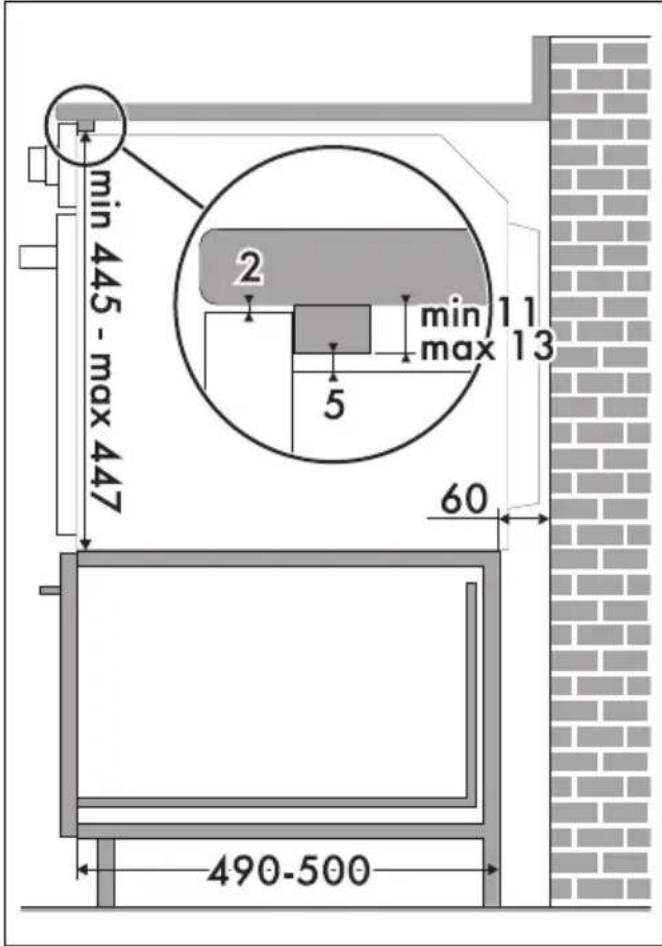

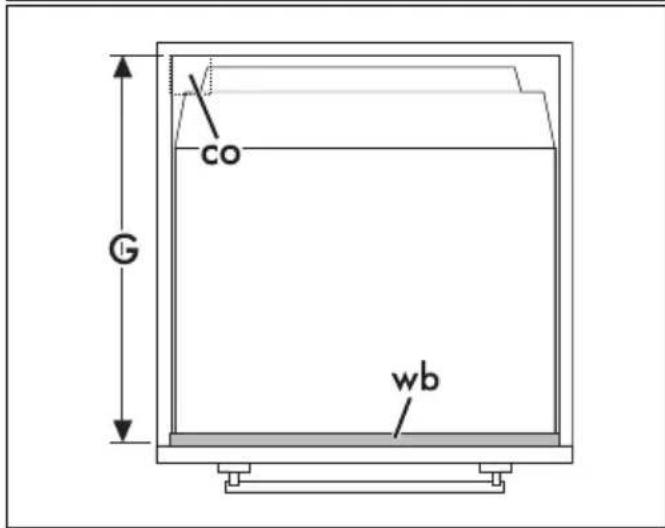

• Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.

• Pour éviter la surchauffe possible l’appareil ne doit pas être installé derrière une porte décorative ou un panneau.

• Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.

• Un technicien habilité doit effectuer le branchement électrique.

• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique.

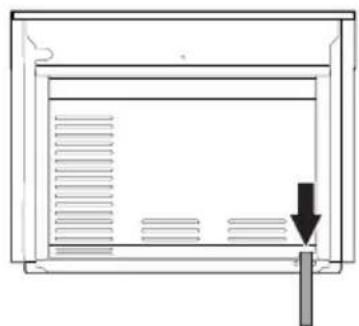

• Utilisez des câbles résistant à une température d’au moins 90 °C.

• Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5- 2 Nm.

• Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.

• ATTENTION : Pendant l’installation de l’appareil électroménager, veiller à ce que le cordon d’alimentation ne soit pas coincé ou détérioré.

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.

• Avant toute intervention, désactivez l’alimentation électrique générale.

• Permettez le débranchement de l'appareil après l'installation, au moyen d'une prise accessible ou d'un interrupteur dans le cas d'un raccordement fixe.

• Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire avec une distance d’ouverture des contacts suffisante à permettre la déconnexion complète dans les conditions relevant de la catégorie III de surtension, conformément aux règles d’installation.

• Cet appareil peut être utilisé jusqu’à une altitude de 4 000 m au-dessus du niveau de la mer. Pour cet appareil

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.86 - AVERTISSEMENTS 91477B660/B

• Vérifiez qu’aucun objet ne reste coincé dans la porte du four.

• N’installez pas / n’utilisez pas l’appareil en plein air.

• Utilisez uniquement la sonde de température fournie ou recommandée par le fabricant (sur certains modèles uniquement). Fonction de l’appareil Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. En outre, il ne peut pas être utilisé :

• dans la zone cuisine par les employés dans les magasins, dans les bureaux, dans les milieux de travail ;

• dans les fermes / gîtes ruraux ;

• par les clients des hôtels, des motels et des résidences ;

• dans les bed & breakfast. Ce manuel d’utilisation

• Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez-le en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil.

• Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil.

• Les explications fournies dans ce manuel comprennent des images qui décrivent l’affichage habituel à l’écran. Néanmoins, il ne faut pas oublier que l’appareil pourrait disposer d’une version actualisée du système ; ainsi, ce qui s’affiche à l’écran pourrait différer des illustrations fournies dans ce manuel. Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l’utilisation de l’appareil différente de celle prévue ;

• le non-respect des prescriptions du manuel d’instructions ;

• l’altération même d’une seule partie de l’appareil ;

• l’utilisation de pièces détachées non d’origine. Plaque d’identification La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. Élimination Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil :

• Coupez le câble d’alimentation électrique et retirez-le.

• Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l’emballage aux centres de collecte sélective. Tension électrique Danger d’électrocution

• Coupez l’alimentation électrique générale.

• Débranchez le câble d’alimentation électrique de l’installation électrique. Emballage en plastique Danger d’asphyxie

• Ne laissez jamais sans surveillance l’emballage ni ses parties.

• Évitez que les enfants jouent avec les sachets en plastique de l’emballage.AVERTISSEMENTS - 8791477B660/B

Pour économiser l’énergie

• Ne préchauffez l’appareil que si la recette l’exige. La phase de préchauffage peut être exclue dans toutes les fonctions (voir chapitre « Phase de préchauffage ») à l’exception des fonctions PIZZA (le préchauffage ne peut pas être exclu) et ECO (préchauffage absent).

• Dans toutes les fonctions (y compris la fonction ECO), évitez d'ouvrir la porte pendant la cuisson.

• Sauf indication contraire sur l’emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson.

• En cas de cuissons multiples, on conseille de cuire les aliments l’un après l’autre pour exploiter la chaleur déjà présente dans la cavité de cuisson.

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.

• Nettoyez constamment la cavité de cuisson. Informations sur la consommation d’énergie en mode éteint/veille Les données techniques sur la consommation en mode éteint/veille de l’appareil peuvent être consultées sur le site www.smeg.com à la page consacrée au produit en question. Sources lumineuses

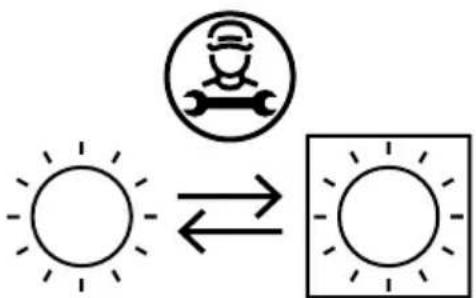

• Cet appareil contient des sources lumineuses non remplaçables par l'utilisateur et qui ne peuvent être remplacées que par le service technique.

• Les sources lumineuses à l’intérieur du produit sont déclarées aptes à fonctionner à une température ambiante ≥300 °C et sont destinées à être utilisées dans des applications à haute température telles que les fours.

• Cet appareil contient des sources lumineuses de classe d'efficacité "G". Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissement/Attention Informations/Recommandations88 - DESCRIPTION 91477B660/B DESCRIPTION Description générale 1 Panneau de commandes 2 Joint 3 Lampe 4 Porte 5 Turbine Niveau de la glissière Panneau de commande 1 Bouton des fonctions Ce bouton permet de :

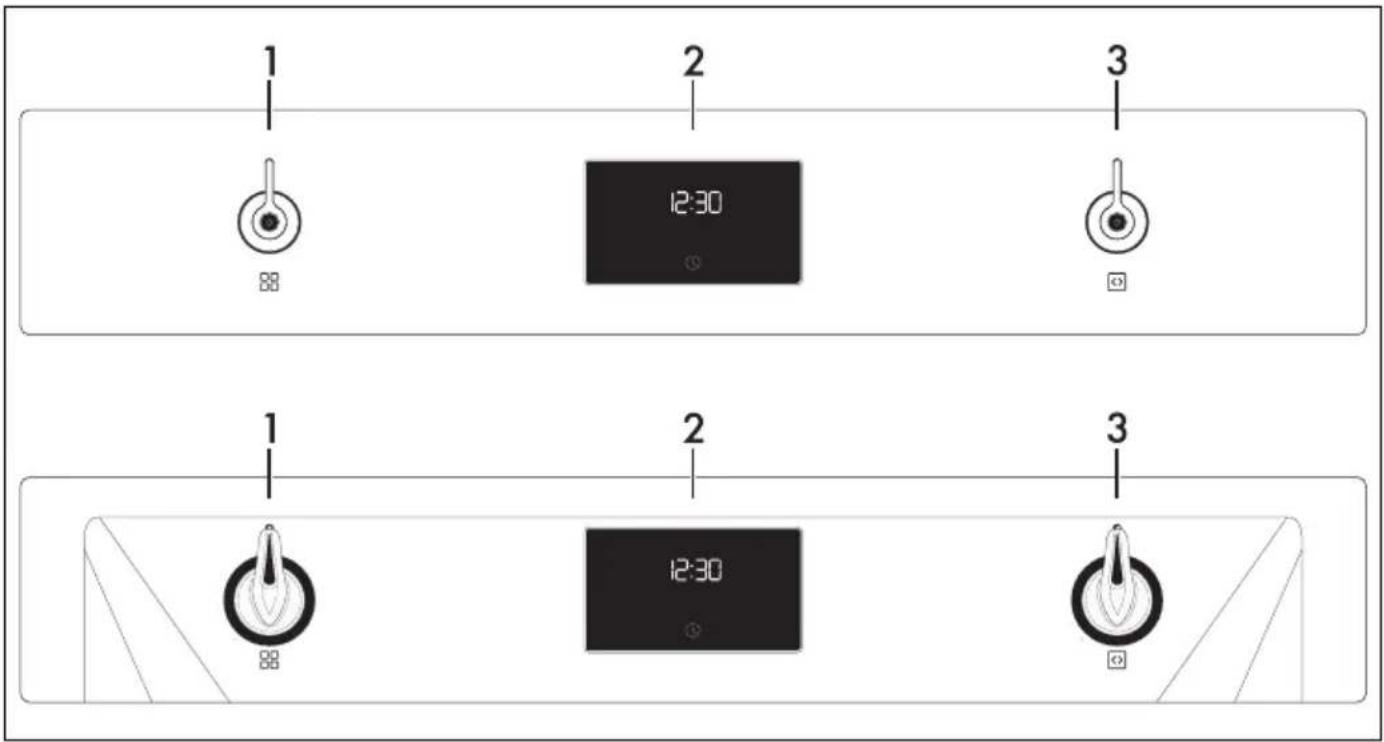

• allumer/éteindre l’appareil ;

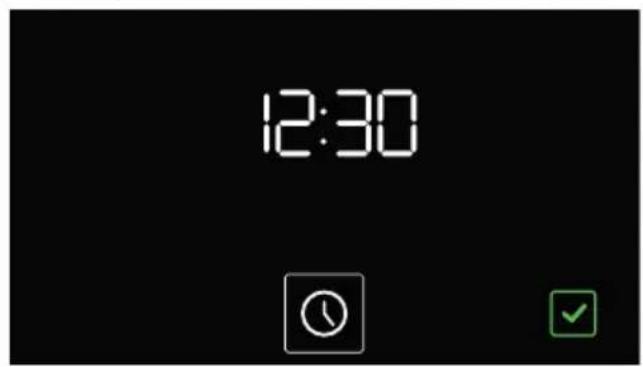

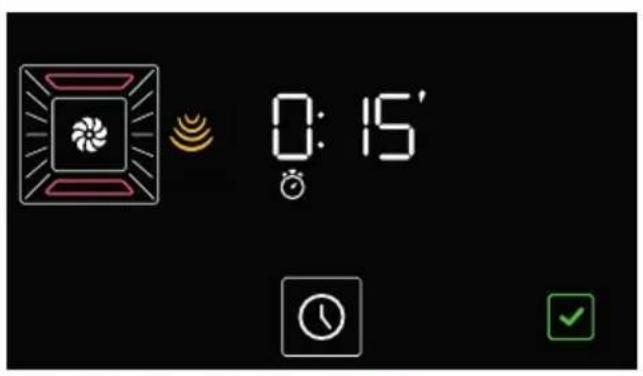

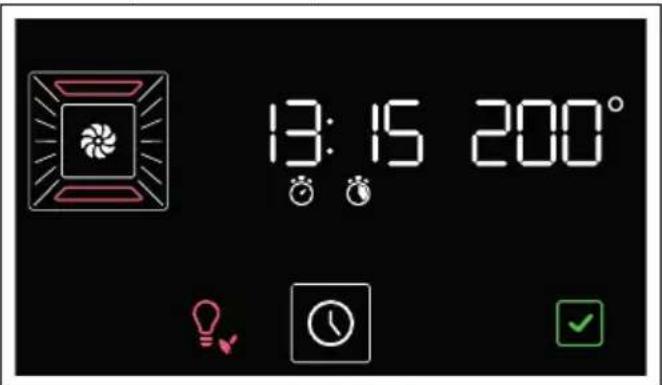

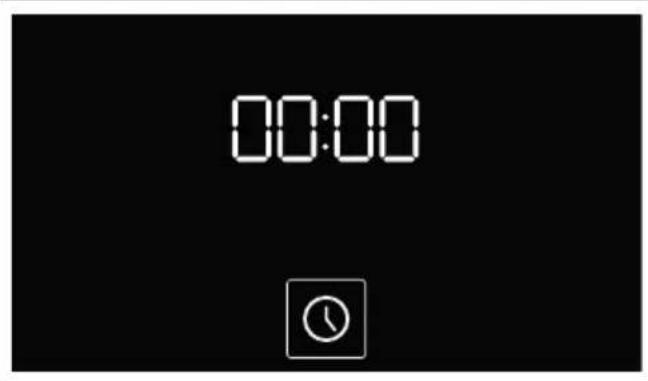

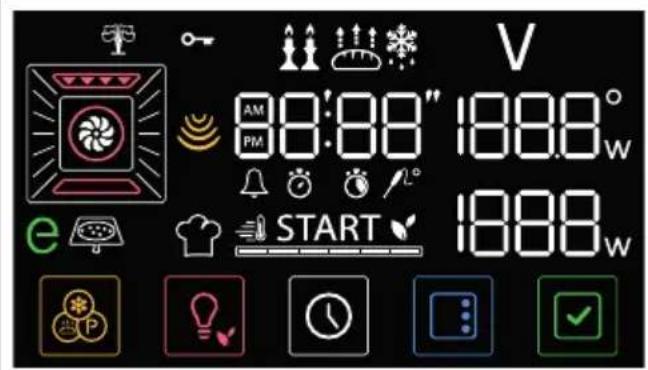

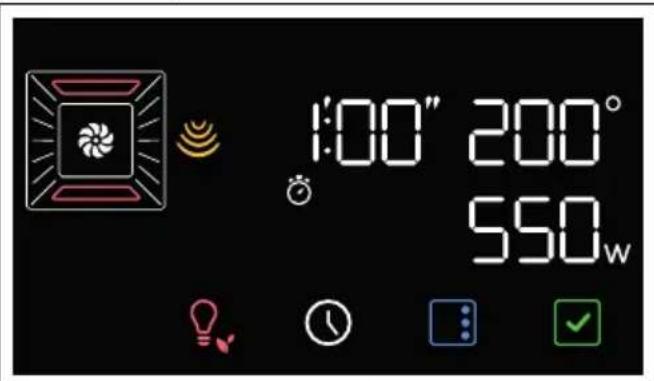

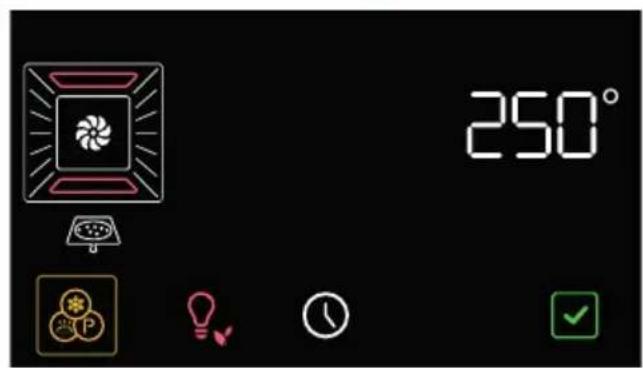

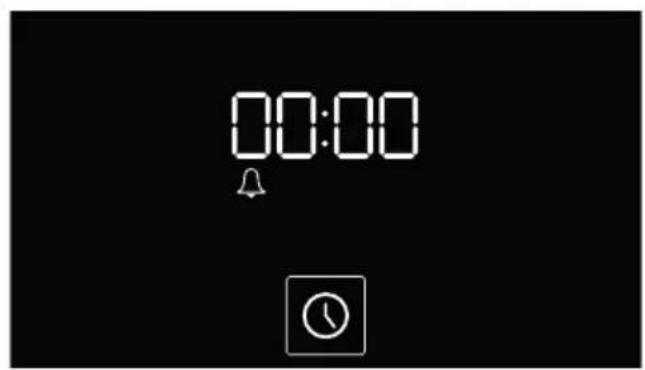

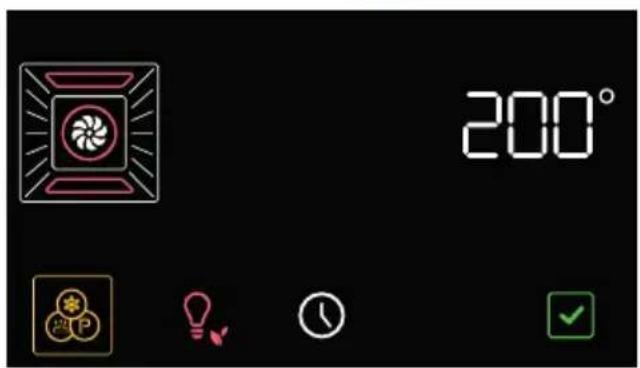

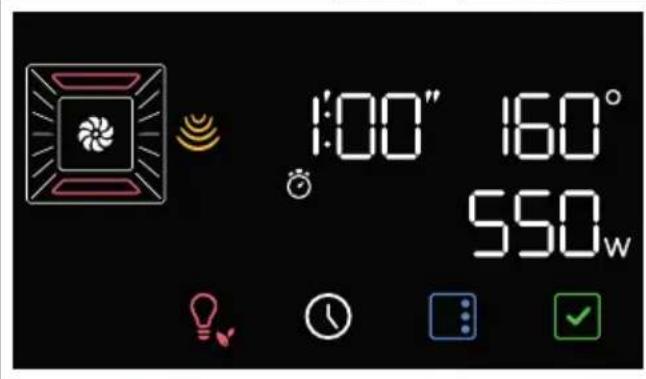

• sélectionner une fonction. 2 Programmateur numérique Il affiche l’heure, la fonction, la puissance et la température de cuisson sélectionnées et le temps attribué. 3 Bouton de température Ce bouton permet de programmer :

• la température de cuisson ;

• la durée d’une fonction ;

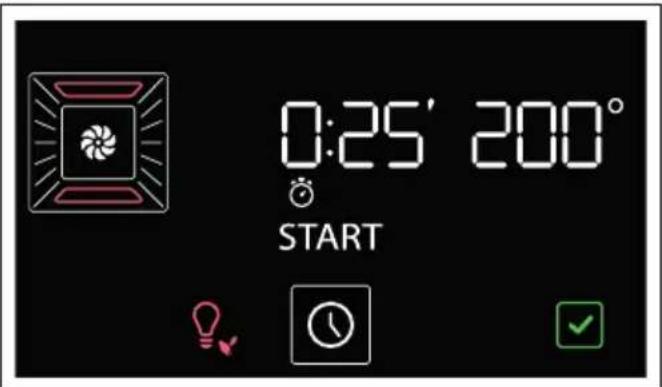

• les cuissons programmées ;

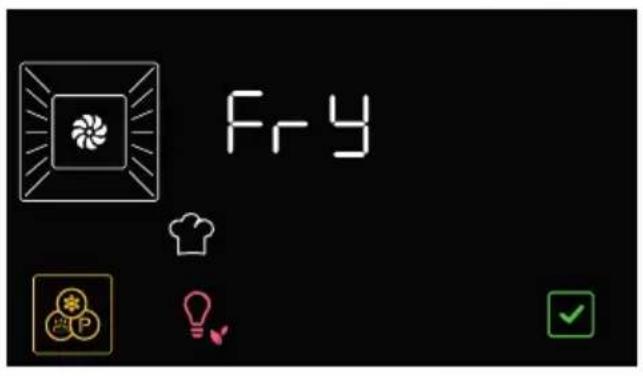

• faire défiler le menu des fonctions spéciales. Tourner le bouton des fonctions sur 0 pour terminer sur le champ une cuisson.DESCRIPTION - 8991477B660/B

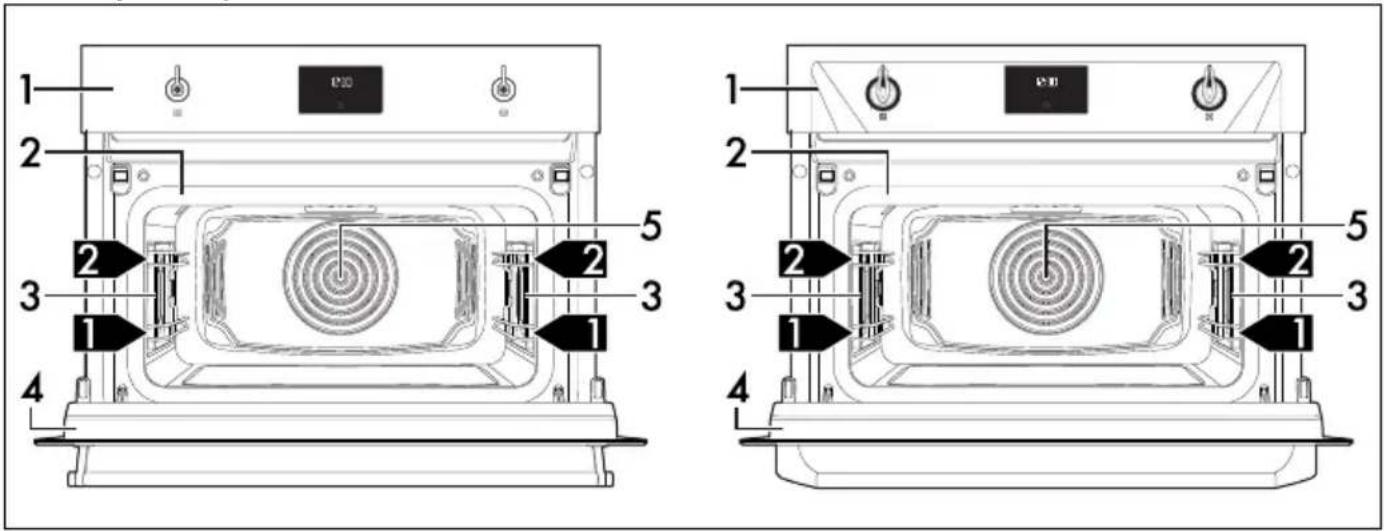

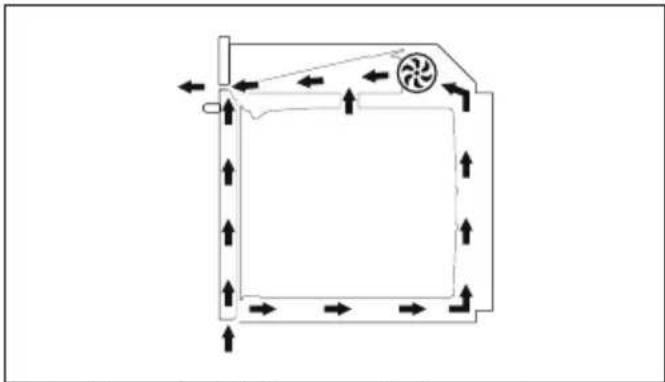

Autres parties Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut. Turbine de refroidissement La turbine refroidit l’appareil et se met en marche pendant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l’arrêt de l’appareil. Éclairage de la cavité de cuisson L’éclairage interne de l’appareil se déclenche :

• quand on ouvre la porte;

• quand on appuie sur la touche sur l’afficheur ;

• quand une fonction quelconque est sélectionnée, à l’exception des fonctions - - - (suivant les modèles). Accessoires

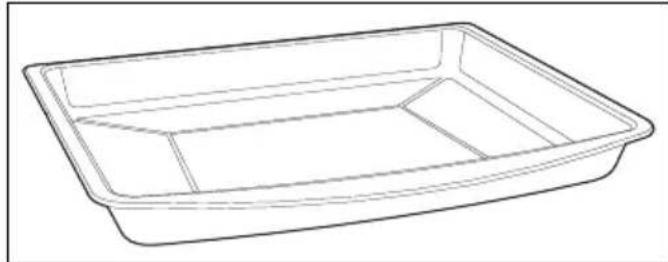

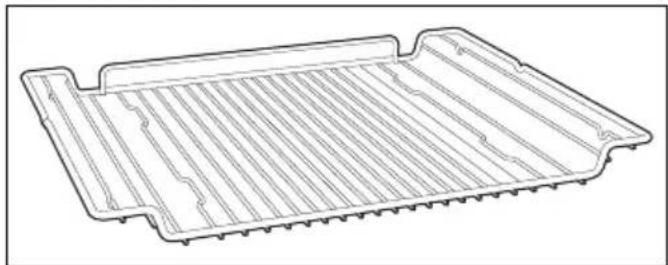

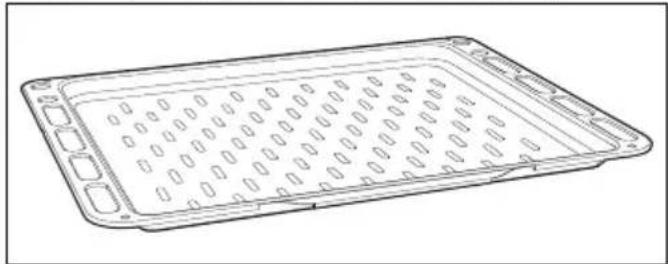

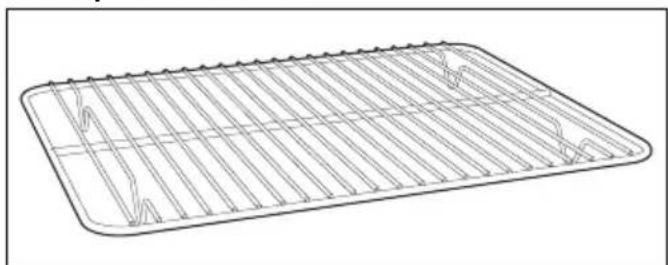

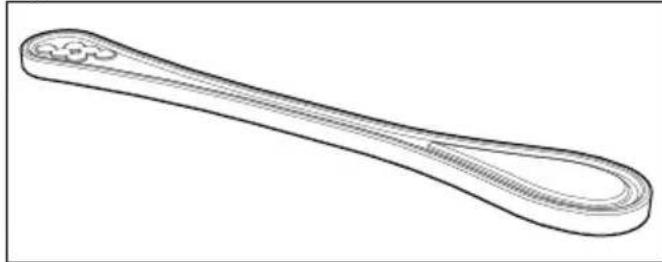

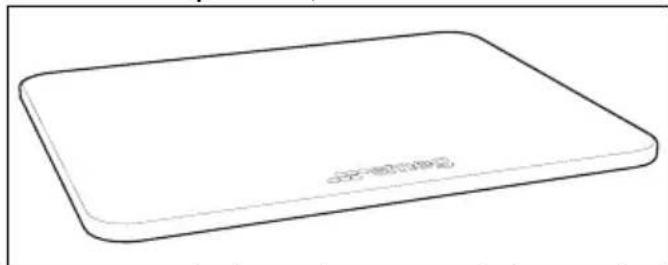

• Certains modèles ne sont pas équipés de ces accessoires.

• Les accessoires susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

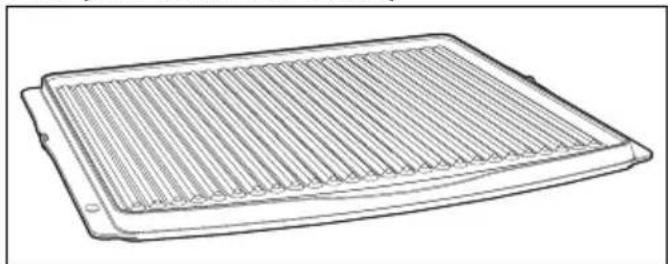

• Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.

• Il est conseillé de monter les guides extractibles du premier niveau des glissières. De cette façon, il est possible d'optimiser l'espace à l'intérieur de la cavité de cuisson avec un niveau intermédiaire entre le premier et le deuxième niveau. Tige d’ébullition À utiliser dans un récipient durant le réchauffement des liquides, nécessaire pour éviter le retard du processus d’ébullition. Gril surbaissé Utile pour y placer les récipients contenant des aliments en train de cuire. Lèchefrite en verre Utile pour tout type de cuisson, elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. À placer au- dessus du gril surbaissé. Particulièrement utile pour les cuissons au micro-ondes. Grille pour lèchefrite À poser au-dessus de la lèchefrite en verre pour la cuisson d’aliments qui peuvent goutter. Dans ce manuel, les suggestions concernant le deuxième niveau ou le niveau du milieu se réfèrent à l'utilisation de guides extractibles.90 - UTILISATION 91477B660/B Accessoires en option (vendus séparément) Lèchefrite profonde Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux... STONE2 ou Pierre réfractaire (sur certains modèles uniquement) Accessoire idéal pour la cuisson d’aliments de boulangerie (pizza, pain, fougasses…), mais il est possible de l’utiliser aussi pour des préparations plus délicates comme les biscuits. BBQ (Gril barbecue téflon) Accessoire double utilisation : le côté strié est conseillé pour griller la viande (filets, steak haché…), tandis que la surface lisse peut être utilisée pour la cuisson de légumes, fruits, poisson… AIRFRY (Grille pour fritures sans huile) Accessoire recommandé pour la friture à l'air d'aliments préalablement panés, précuits et/ou surgelés (frites, croquettes de pommes de terre ou de viande, petites mozzarelles...). Micro-ondes L’appareil est équipé d’un générateur de micro- ondes appelé magnétron. Les micro-ondes générées sont uniformément introduites dans la cavité de cuisson pour atteindre les aliments et les réchauffer. Le processus de réchauffage est généré par le frottement des molécules contenues dans les aliments (essentiellement les molécules d’eau), générant ainsi de la chaleur. La chaleur générée directement à l’intérieur des aliments permet de décongeler, de réchauffer ou de cuire plus rapidement que dans le cas d’une cuisson conventionnelle. L'utilisation de récipients indiqués pour la cuisson au micro-ondes permet aux ondes d'atteindre les aliments de façon plus uniforme. UTILISATION Opérations préliminaires

• Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil et des accessoires.

• Retirez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes. ATTENTION : La lèchefrite profonde peut être utilisée pour la cuisson combinée avec le micro-ondes. Ne l'utilisez pas pour la cuisson micro- ondes UNIQUEMENT. Voir les avertissements généraux de sécurité.UTILISATION - 9191477B660/B

• Enlevez et lavez tous les accessoires de l’appareil (voir le chapitre « NETTOYAGE ET ENTRETIEN »). Premier chauffage

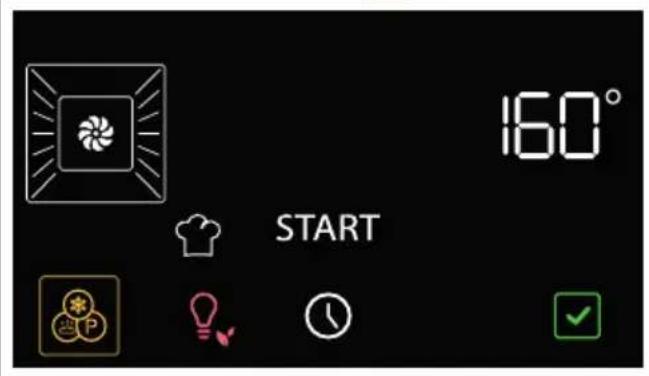

1. Réglez une cuisson d’au moins une heure

(voir le paragraphe « Utilisation du four »).

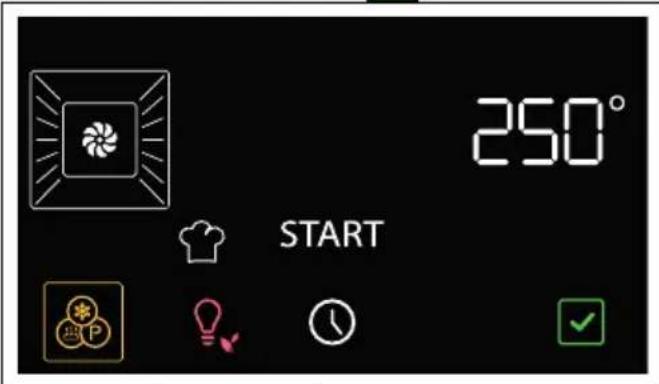

2. Chauffez la cavité de cuisson à vide à la

température maximale pour éliminer les éventuels résidus de fabrication. Pendant le chauffage de l’appareil

• ne restez pas dans la pièce. Matériaux compatibles avec les micro-ondes En général, les matériaux utilisés pour la cuisson aux micro-ondes doivent pouvoir être traversés pour permettre aux micro-ondes d’atteindre les aliments. Le tableau suivant indique les matériaux compatibles et incompatibles : MATÉRIAUX À UTILISER : - Verre (retirez toujours les couvercles)*

• Bocaux - Porcelaine - Terre-cuite - Plastique (si compatible avec les micro- ondes)*

• Film plastique (ne doit pas entrer au contact des aliments) *uniquement s’ils résistent à la chaleur. MATÉRIAUX À NE PAS UTILISER : - Métal (il peut produire des arcs ou des étincelles)

• Ficelles pour sachets de surgélation - Bois - Verres en cristal - Papier (danger d’incendie) - Récipients en polystyrène (danger de contamination des aliments) Test de la vaisselle Pour vérifier si la vaisselle est compatible avec la cuisson aux micro-ondes, on peut effectuer un simple test :

1. Sortez tous les accessoires du compartiment

2. Positionner la vaisselle à tester sur la grille

3. Sélectionnez la fonction de micro-ondes au

niveau maximum de puissance (ex. 1000 W).

4. Sélectionnez une durée de cuisson de 30

5. Démarrez la cuisson.

À la fin du test, la vaisselle doit être froide ou tiède. Si elle est chaude, elle n’est pas compatible avec une cuisson aux micro-ondes. Utilisation des accessoires Grilles et lèchefrites Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’au point d’arrêt.

• Les dispositifs de blocage mécanique de sécurité qui empêchent l’extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la La vaisselle doit être dépourvue de décorations métalliques. N’utilisez pas de lèchefrites accessoires en métal avec les fonctions micro-ondes ou micro-ondes combiné. Pour ce test uniquement on peut utiliser la fonction micro-ondes sans introduire d’aliments. Vaisselle non compatible Risque de dommages à l’appareil

• Interrompez immédiatement le test si vous constatez des étincelles ou un crépitement émis par la vaisselle. Dans ce cas, la vaisselle n’est pas compatible avec une cuisson aux micro-ondes.92 - UTILISATION 91477B660/B cavité de cuisson. Grilles et lèchefrite en verre La lèchefrite en verre doit être placée sur le gril surbaissé. Introduisez la grille pour lèchefrite à l’intérieur de la lèchefrite en verre. On peut ainsi recueillir les graisses séparément des aliments en train de cuire. Tige d’ébullition Durant l’utilisation des micro-ondes pour chauffer ou réchauffer les liquides, un retard peut se vérifier au cours du processus d’ébullition ; pour éviter ce phénomène, introduisez la tige d’ébullition fournie (ou une cuiller en plastique résistant à la chaleur) dans le récipient au cours de la phase de réchauffage. Programmateur analogique L’afficheur indique les paramètres et les valeurs relatifs à l’opération sélectionnée. Pour l’utiliser, il suffit de tourner les manettes fonctions et température et/ou d’appuyer sur les touches présentes dans la partie basse de l’afficheur, selon les opérations que l’appareil doit effectuer. Première utilisation Lors de la première utilisation, ou après une coupure prolongée de courant, l’appareil affiche le message et la touche clignotants. Pour pouvoir commencer une quelconque cuisson, il est nécessaire de Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson. Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication. Usage impropre Risque d’explosion/brûlure

• Pour éviter le danger d’une explosion à l’intérieur de l’appareil ou une fuite inattendue de liquide bouillant, ajoutez toujours la tige d’ébullition immergée dans le liquide qui est en train de chauffer. Haute température Risque de dommages à l’appareil

• Utilisez la tige d’ébullition exclusivement avec les fonctions Micro-ondes. N’utilisez jamais la tige avec les fonctions combinées ou traditionnelles. Il est impossible d’allumer le four si l’heure n’est pas sélectionnée.UTILISATION - 9391477B660/B

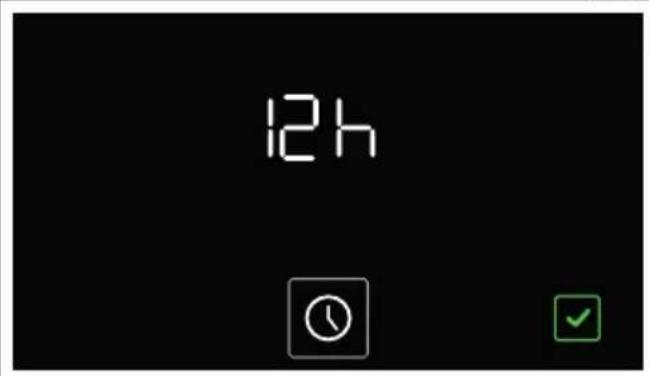

programmer l’heure. Réglage de l’heure

1. Appuyer sur la touche .

2. Tourner le bouton de température pour

sélectionner l’heure ( ou

3. Appuyer sur la touche pour confirmer et

passer au réglage de l’heure.

4. Tourner le bouton de température pour

5. Appuyer sur la touche pour

programmer l’heure et passer à la sélection des minutes.

6. Tourner le bouton de température pour

7. Appuyer sur la touche pour confirmer.

Modification de l’heure

1. Dans le menu principal, gardez enfoncée

pendant quelques secondes la touche .

2. Procédez à la modification de l’heure telle

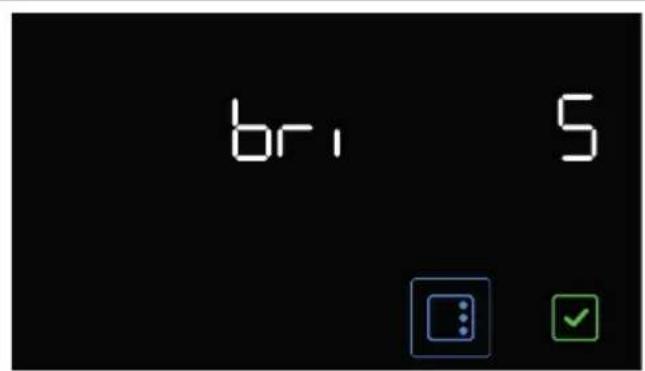

que décrite aux point 2 du chapitre précédent. Faible luminosité Après 2 minutes d'inactivité, l'écran de l'horloge affiche la touche et l'heure en faible luminosité. Activation de l’afficheur Pour activer l'afficheur :

• Maintenir la touche sur l'afficheur enfoncée pendant environ 1 seconde ou tourner le bouton des fonctions. Utilisation du four Lorsque vous sélectionnez la version les messages (am) ou (pm) apparaissent à l'afficheur. Il pourrait s’avérer nécessaire de modifier l’heure, par exemple suite au passage à l’heure d’été/hiver. Lorsque l’heure est visible, l’afficheur passe à l’affichage à faible luminosité 2 minutes après la dernière intervention sur les boutons. Pour annuler l’opération, maintenir la touche enfoncée pendant quelques secondes . L'afficheur passe en mode faible luminosité uniquement s'il n'y a pas de chaleur à l'intérieur du compartiment de cuisson. À chaque pression sur les touches, l’appareil émet un signal sonore et le message « Hot » s'affiche Voir Avertissements généraux de sécurité.94 - UTILISATION 91477B660/B Cuisson au micro-ondes

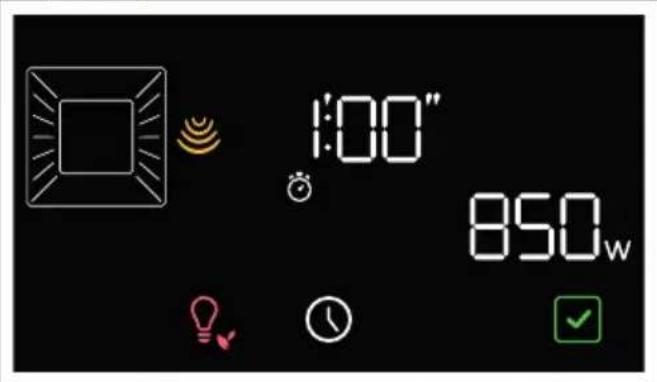

2. Introduisez l’aliment à l’intérieur de la cavité

des fonctions à droite d'une position pour sélectionner la fonction MICRO-ONDES

La touche et le message commencent à clignoter.

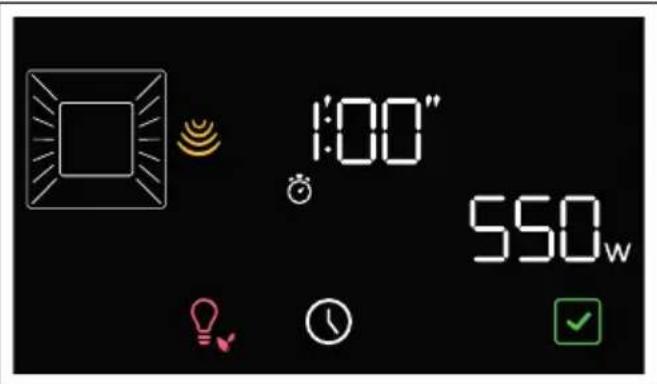

5. Tourner la manette de température pour

modifier la valeur de puissance de 150W à 850W (par exemple « 550 watts »). Pour une référence sur la puissance du micro- ondes, voir le paragraphe Puissances micro- ondes.

6. Appuyer sur la touche .

Les voyants et clignotent à l’afficheur.

7. Tourner la manette de température pour

définir la durée de cuisson (de 5 secondes jusqu’à 30 minutes) (par exemple « 5 minutes »). Appuyer sur la touche pour confirmer la durée de la cuisson. Lorsque l’appareil attend une opération de la part de l'utilisateur pendant plus de vingt minutes, le message s’affiche à l'écran. Dans ce cas, il n'est pas possible de procéder à l’opération et il est nécessaire de remettre le bouton des fonctions sur 0. Grâce à une pénétration directe dans la nourriture, le micro-ondes permet de cuire en peu de temps et en réalisant des bonnes économies d’énergie. Adaptées pour cuire sans graisses, elles sont aussi indiquées pour décongeler et même pour réchauffer les aliments, en maintenant intacts aussi bien l’aspect d’origine que le parfum. Pendant l’utilisation du micro-ondes, le mets (ou son récipient) ne doit pas être mis au fond du compartiment de cuisson. Utiliser les accessoires fournis qui sont insérées dans les plaques appropriées pour la recette à réaliser.

Appuyer sur la touche pour démarrer la fonction.

8. Vérifier l'état de cuisson des aliments en

allumant l’ampoule interne. En fin de cuisson, un signal sonore retentit et le message apparaît à l’afficheur.

9. Remettre la manette des fonctions sur 0 pour

quitter la fonction. Puissances micro-ondes On indique ci-après les puissances sélectionnables : Cuisson combinée

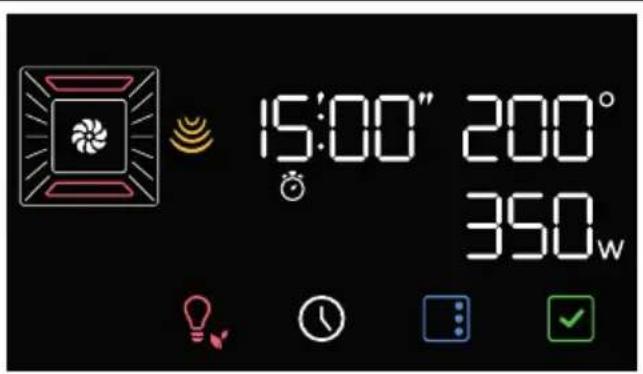

1. Depuis la position 0, tourner la manette de

fonctions jusqu’une fonction combinée soit sélectionnée (par exemple MICRO- ONDES + VENTILÉ + ). La touche et le message commencent à clignoter.

2. Tourner le bouton de température vers la

droite ou vers la gauche pour programmer la température souhaitée (par exemple « 200°C »).

3. Appuyer sur la touche .

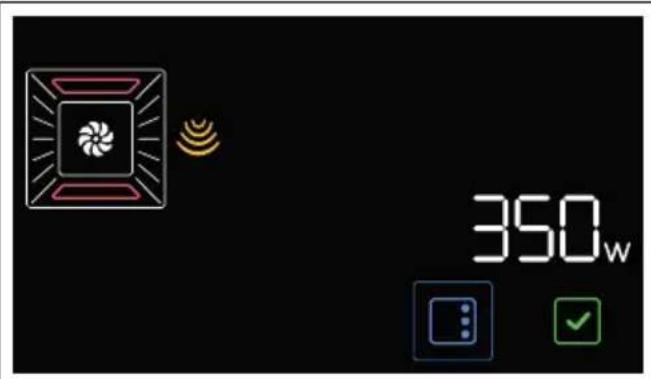

4. Tourner la manette de température pour

modifier la valeur de puissance de 150W à 550W (par exemple « 350 watts »).

5. Appuyer sur la touche pour confirmer la

puissance des micro-ondes.

6. Appuyer sur la touche .

Les voyants et clignotent à l’afficheur.

7. Tourner le bouton de température pour

programmer la durée de cuisson (de 1 Lorsque la porte est ouverte, la fonction en cours est interrompue. Appuyer sur la touche pour reprendre la fonction. Il est possible d’interrompre une cuisson à tout moment en tournant le bouton des fonctions sur 0. Si la touche est enfoncée , la fonction est à nouveau proposée avec les mêmes paramètres que la fonction qui vient de se terminer. Puissance (W) Utilité

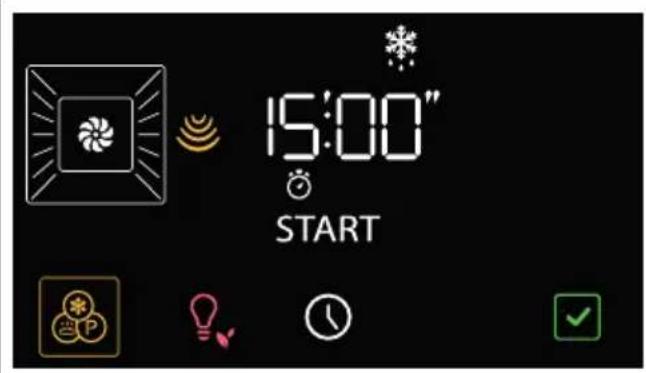

Décongeler aliments250

Réchauffer ou cuire des aliments

850 Réchauffer des liquides La cuisson combinée est l’ensemble d’une cuisson traditionnelle associée aux micro-ondes. Ces fonctions sont indiquées par l’allumage de l’icône de la fonction micro-ondes et du symbole de fonction traditionnelle.96 - UTILISATION 91477B660/B minute jusqu’à 6 heures) (par exemple « 15 minutes »).

8. Appuyer sur la touche pour confirmer la

durée de la cuisson.

9. Appuyer de nouveau sur la touche pour

démarrer la fonction. Phase de préchauffage La cuisson est précédée d’une phase de préchauffage qui permet à l’appareil d’atteindre plus rapidement la température de cuisson. Cette phase est signalée par l’allumage du voyant et l’augmentation progressive du niveau de préchauffage . Au terme du préchauffage :

• le voyant s’éteint ;

• un signal sonore intervient ;

• le message et la touche clignotent pour indiquer que les aliments peuvent être introduits dans la cavité de cuisson. Phase de cuisson

2. Introduisez l’aliment à cuire à l’intérieur de

la cavité de cuisson.

• Si l’aliment est déjà à l’intérieur de la cavité de cuisson, appuyez sur la touche pour démarrer la cuisson.

4. Contrôlez l’état de cuisson des aliments par

l’allumage de la lampe interne. Fin de la cuisson Au terme de la cuisson, un signal sonore intervient et l’afficheur indique le message

5. Ramenez la manette fonctions sur 0 pour

quitter cette fonction. Liste des fonctions de cuisson combinées

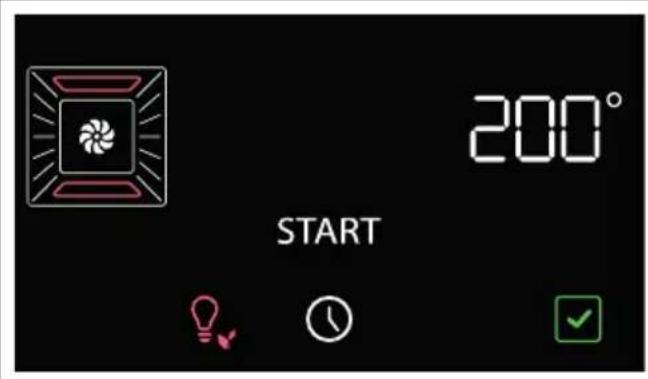

MICRO-ONDES + GRIL Cuisson traditionnelle

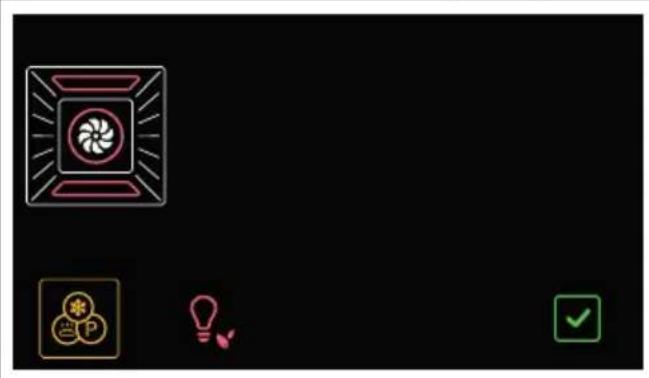

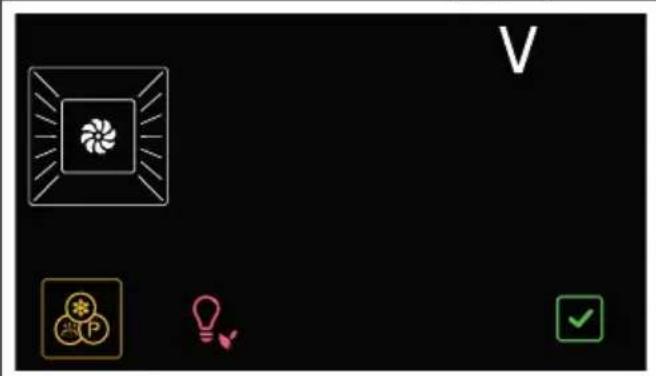

1. Tourner le bouton de fonction vers la droite

ou la gauche pour sélectionner la fonction souhaitée (par exemple, « VENTILÉ.

La touche et le message commencent à clignoter. Il est possible de sauter la phase de préchauffage en gardant enfoncée quelques secondes la touche . Le fonctionnement de la turbine, associé à la cuisson traditionnelle, assure des cuissons homogènes même en cas de recettes complexes. L’action des micro- ondes permet en revanche de cuisiner rapidement la partie interne des aliments. Pour une cuisson combinée avec la chaleur ventilée qui cuit rapidement les aliments, grâce à la circulation de l’air chaud et au micro-ondes. Le gril permet de dorer parfaitement la surface des aliments. L’action des micro-ondes permet en revanche de cuisiner rapidement la partie interne des aliments. Il est possible d’interrompre une cuisson à tout moment en tournant le bouton des fonctions sur 0.UTILISATION - 9791477B660/B

2 Tourner le bouton de température vers la droite ou vers la gauche pour programmer la température souhaitée (par exemple « 200°C »).

3. Appuyer sur la touche pour démarrer la

fonction. Phase de préchauffage La cuisson est précédée d’une phase de préchauffage qui permet à l’appareil d’atteindre plus rapidement la température de cuisson. Cette phase est signalée par l’allumage du voyant et l’augmentation progressive du niveau de préchauffage . Au terme du préchauffage :

• le voyant s’éteint ;

• un signal sonore intervient ;

• le message et la touche clignotent pour indiquer que les aliments peuvent être introduits dans la cavité de cuisson. Phase de cuisson

2. Introduire les aliments à cuire à l’intérieur du

• Si les aliments sont déjà dans le compartiment de cuisson, appuyer sur la touche pour démarrer la cuisson.

4. Vérifier l'état de cuisson des aliments en

allumant l’ampoule interne. Fin de la cuisson

5. Pour terminer la cuisson, remettre le bouton

des fonctions sur 0 pour quitter la fonction. Cuisson minutée

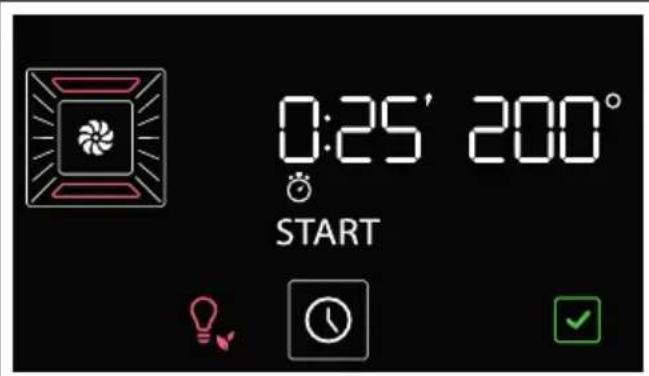

1. Après avoir sélectionné une fonction et une

température de cuisson, appuyer sur la touche . Les voyants et clignotent à l’afficheur.

2. Tourner le bouton de température pour

programmer la durée de cuisson (de 1 minute jusqu’à 13 heures) (par exemple « 25 minutes »).

3. Appuyer sur la touche pour confirmer la

durée de la cuisson.

4. Appuyer sur la touche pour démarrer la

fonction. À la fin du préchauffage :

5. Enfourner l’aliment dans le compartiment

cuisson. Lorsque la porte est ouverte, la fonction en cours est interrompue. La fonction redémarre automatiquement à la fermeture de la porte. Il est possible de sauter la phase de préchauffage en gardant enfoncée quelques secondes la touche . Dans cette phase, un « compte à rebours » est affiché qui mesure le temps écoulé depuis le début de la cuisson. La cuisson à durée contrôlée est la fonction qui permet de commencer et de terminer la cuisson après une certaine période définie par l'utilisateur. Lorsque la porte est ouverte, la fonction en cours est interrompue. La fonction redémarre automatiquement à la fermeture de la porte. N'oubliez pas qu'il faut ajouter quelques minutes au temps de cuisson pour le préchauffage du four.98 - UTILISATION 91477B660/B

6. Refermer la porte, la cuisson redémarre

automatiquement. La cuisson minutée est signalée par la diminution progressive du temps sur l'afficheur numérique et par la diminution progressive de la barre segmentée . En fin de cuisson, un signal sonore retentit et le message apparaît à l’afficheur.

7. Ramener le bouton des fonctions sur 0.

Pour supprimer une cuisson minutée

1. Appuyer brièvement sur la touche .

2. Tourner le bouton de température dans le

sens antihoraire jusqu’à ce que la durée de la cuisson soit remise à zéro.

3. Appuyer sur la touche pour confirmer.

1. Après avoir sélectionné une fonction et une

température de cuisson, appuyer sur la touche . Les voyants et clignotent à l’afficheur.

2. Tourner le bouton de température pour

programmer la durée de cuisson (de 1 minute jusqu’à 13 heures) (par exemple « 25 minutes »).

3. Appuyer sur la touche .

Les voyants et clignotent à l’afficheur.

4. Tourner le bouton de température pour

programmer l’heure de fin de cuisson (par exemple « 13:15 »).

5. Appuyer sur la touche pour confirmer

l’heure de fin de cuisson.

6. Après avoir confirmé l'heure, la fonction

démarre automatiquement. Le temps restant avant le début de la fonction s'affiche. En fin de cuisson, un signal sonore retentit et le message apparaît à l’afficheur.

7. Ramener le bouton des fonctions sur 0.

Pour supprimer une cuisson programmée

1. Appuyer brièvement sur la touche .

Les voyants et clignotent à l’afficheur.

2. Appuyer brièvement sur la touche .

Les voyants et clignotent à l’afficheur. Si la touche est enfoncée , la fonction est à nouveau proposée avec les mêmes paramètres que la fonction qui vient de se terminer. La cuisson programmée est la fonction qui permet de terminer une cuisson minutée à une heure établie par l’utilisateur, avec arrêt automatique de l’appareil. Pour des raisons de sécurité, il n'est pas possible de programmer uniquement la fin de la cuisson sans en programmer la durée. Si le temps de fin de cuisson proposé est maintenu, la cuisson programmée ne démarre pas, ajouter au moins une minute Dans le temps final, les minutes nécessaires au préchauffage sont déjà calculées.UTILISATION - 9991477B660/B

3. Tourner le bouton de température dans le

sens antihoraire jusqu'à atteindre l’heure minimale de fin de cuisson réglable

4. Appuyer sur la touche pour confirmer.

Minuteur durant une cuisson

1. Appuyer sur la touche .

Les voyants et clignotent à l’afficheur.

2. Appuyer sur la touche .

Sur l’afficheur apparaissent les chiffres et le voyant clignotants.

3. Tourner le bouton de la température pour

programmer la durée du minuteur (de 1 minute à 23 heures).

4. Appuyer sur la touche pour confirmer.

À la fin du minuteur, un signal sonore retentit et le voyant clignote sur l'afficheur.

5. Appuyer sur l'une des touches situées en bas

de l'afficheur pour interrompre le signal sonore. Liste des fonctions de cuisson traditionnelles STATIQUE VENTILÉ THERMO-VENTILÉ GRIL BASE ECO Conseils pour la cuisson Conseils généraux

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux. De cette façon, seule la cuisson programmée est annulée. La cuisson minutée commence immédiatement par la phase de préchauffage. Pour interrompre toute cuisson, remettre le bouton des fonctions en position 0. Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées. Certains modèles ne sont pas équipés de toutes les fonctions. Cuisson traditionnelle indiquée pour la préparation d’un met à la fois. Idéale pour cuire des rôtis, des viandes grasses, du pain et des gâteaux fourrés. Cuisson intense et homogène. Idéale pour des biscuits, des gâteaux et des cuissons sur plusieurs niveaux. La chaleur se répartit rapidement et uniformément. Convient à tous les plats, idéal pour cuisiner sur plusieurs niveaux sans mélanger les odeurs et les saveurs. Permet d’obtenir d’excellents plats grillés ou gratinés. Utilisé en fin de cuisson, il ajoute une touche dorée uniforme aux plats. La chaleur provient du fond de la cavité seulement. Idéal pour la cuisson de tartes sucrées et salées, de gâteaux et de pizzas. Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d’énergie. Elle est conseillée pour tous types d’aliments sauf ceux qui peuvent générer beaucoup d’humidité (par exemple, les légumes). Pour obtenir le maximum d’économies d’énergie et réduire les temps de cuisson, il est recommandé d’enfourner les aliments sans préchauffer la cavité de cuisson. Avec la fonction ECO évitez d’ouvrir la porte pendant la cuisson. Pendant la fonction ECO, les temps de cuisson (et d’un éventuel préchauffage) sont plus longs et peuvent dépendre de la quantité d’aliments introduits dans la cavité de cuisson. La fonction ECO est une fonction de cuisson délicate, conseillée pour des cuissons ne nécessitant pas une température supérieure à 210°C. Pour des cuissons à des températures plus élevées, il est recommandé de choisir une autre fonction.100 - UTILISATION 91477B660/B

• En augmentant la température il n’est pas possible de réduire les temps de cuisson (les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l’épaisseur, de la qualité des aliments et des goûts du consommateur.

• Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuillère sur la viande. Il est prêt lorsqu’il est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes. Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l’effet de cuisson.

• En fonction Gril ventilé, il est recommandé de préchauffer la cavité de cuisson avant de griller.

• Il est recommandé de disposer les aliments au centre de la grille.

• Dans la fonction Gril, il est conseillé de sélectionner la température sur la valeur la plus élevée pour optimiser la cuisson. Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.

• Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.

• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.

• Évitez de superposer les aliments.

• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.

• Couvrez les parties les plus délicates d’une feuille d’aluminium.

• Pour un bon levage, placez un récipient contenant de l’eau sur le fond de la cavité de cuisson. Pour économiser l’énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.

Mini-guide aux accessoires Découvrez les recettes Pour consulter les recettes élaborées pour les différentes catégories d'aliments et avoir plus d'informations sur les suggestions de cuisson, il est conseillé de visiter la page dédiée sur le site www.smeg.com, accessible en utilisant le code QR figurant sur la notice fournie avec le produit.. Fonctions spéciales

• À partir de la position 0, tourner le bouton des fonctions à gauche d'une position. La touche apparaît sur l’écran en bas à gauche

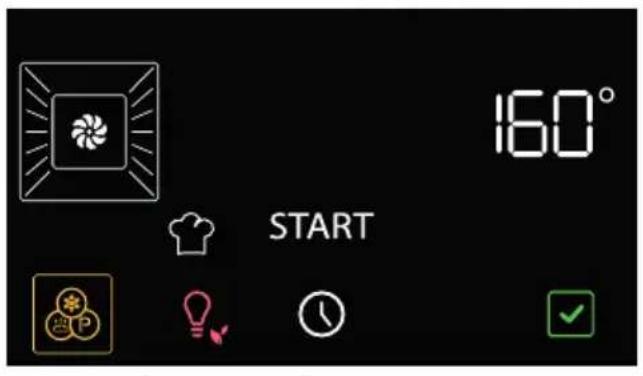

1. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction . Gril surbaissé Il est conseillé d’utiliser la grille comme plan d’appui pour la cuisson des moules/casseroles pour four. En l’absence de grille pour plaque de cuisson, le gril peut être utilisé comme base pour grillades avec la lèchefrite profonde placée sur une étagère en dessous pour recueillir les jus. Pour les cuissons sur plusieurs niveaux, placer deux grils en gardant un niveau libre entre un et l’autre, et utiliser la fonction THERMO-VENTILÉ

Lèchefrite en verre Utiliser lèchefrite en verre en la plaçant sur la grille . Elle est conseillée pour les cuissons au micro-ondes et micro-ondes combinées. Grille pour lèchefrite Il est conseillé d’utiliser la grille pour lèchefrite comme base pour les aliments à griller. La lèchefrite en dessous recueille les jus des grillades. Lèchefrite profonde Il est conseillé d'utiliser la lèchefrite profonde pour la cuisson sur un seul niveau. Placer la lèchefrite profonde sur l'étagère centrale lors de l’utilisation des fonctions ventilées. Quand on utilise la fonction STATIQUE , placer la lèchefrite profonde sur l’étagère souhaitée. Placer la lèchefrite sur la dernière étagère avec la grille pour plaque de cuisson pour effectuer les cuissons en mode GRILL . ATTENTION : La lèchefrite profonde peut être utilisée pour la cuisson combinée avec le micro-ondes. Ne l'utilisez pas pour la cuisson micro-ondes UNIQUEMENT. Pour faire défiler les fonctions disponibles, tourner le bouton de température pour sélectionner la fonction spéciale souhaitée. Pour quitter la fonction sélectionnée, maintenir la touche enfoncée . Elle permet une cuisson rapide sur plusieurs niveaux sans mélanger les arômes. Elle est parfaite pour les gros volumes ou pour les aliments exigeant des cuissons intenses.102 - UTILISATION 91477B660/B

2. Appuyer sur la touche pour confirmer.

3. Tourner la manette de température pour

sélectionner la température souhaitée.

4. Appuyer sur la touche pour démarrer la

5. Après le préchauffage, ouvrir la porte et

introduire l’aliment à cuire dans le compartiment de cuisson.

7. Vérifier l'état de cuisson des aliments en

allumant l’ampoule interne.

8. Après la cuisson, tourner la manette des

fonctions sur la position 0 pour quitter la fonction. PIZZA

1. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

2. Appuyer sur la touche pour confirmer.

3. Appuyer sur la touche pour démarrer la

4. Après le préchauffage, ouvrir la porte et

introduire l’aliment à cuire dans le compartiment de cuisson.

6. Vérifier l'état de cuisson des aliments en

allumant l’ampoule interne.

7. Après la cuisson, tourner la manette des

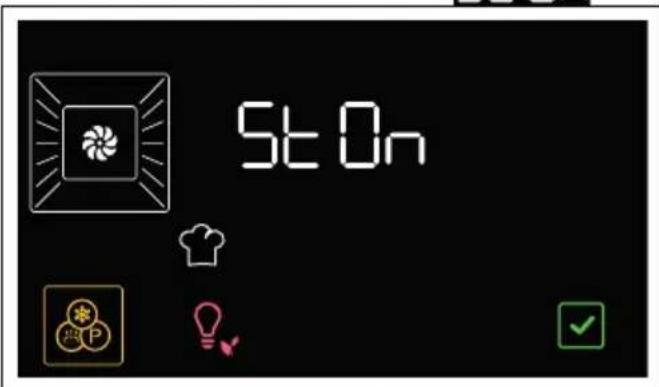

fonctions sur la position 0 pour quitter la fonction. STONE

2. Insérez l’accessoire PPR2 ou STONE dans

le compartiment de cuisson (reportez-vous au manuel spécifique de l'accessoire).

Comme pour les fonctions de cuisson normales, il est possible de sauter le préchauffage et de programmer la cuisson. Fonction spécifique pour la cuisson des pizzas. Idéal non seulement pour les pizzas, mais aussi pour les biscuits et les gâteaux. Comme pour les fonctions de cuisson normales, il est possible de sauter le préchauffage et de programmer la cuisson. Dans cette fonction, il n'est pas possible de sauter la phase de préchauffage. Utile pour obtenir des cuissons sur pierre. À utiliser avec l’accessoire PPR2 ou STONE vendu séparément. Reportez-vous aux instructions et conseils d'utilisation décrits dans la documentation de l'accessoire.UTILISATION - 10391477B660/B

4. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

5. Appuyer sur la touche pour confirmer.

6. Tourner la manette de température pour

sélectionner la température souhaitée.

7. Appuyer sur la touche pour démarrer la

8. À la fin du préchauffage, ouvrir la porte et

placer les aliments à cuire sur l'accessoire.

10.Après la cuisson, tourner la manette des fonctions sur la position 0 pour quitter la fonction. BBQ (Barbecue)

2. Insérer l’accessoire BBQ dans le

4. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

5. Appuyer sur la touche pour confirmer.

6. Tourner la manette de température pour

sélectionner la température souhaitée.

7. Appuyer sur la touche pour démarrer la

8. À la fin du préchauffage, ouvrir la porte et

placer les aliments à cuire sur l'accessoire.

10.Tourner le bouton des fonctions sur 0 pour quitter la fonction. AIRFRY Comme pour les fonctions de cuisson normales, il est possible de sauter le préchauffage et de programmer la cuisson. Utile pour obtenir des cuissons barbecue. À utiliser avec l’accessoire BBQ vendu séparément. Reportez-vous aux instructions et conseils d'utilisation décrits dans la documentation de l'accessoire. Comme pour les fonctions de cuisson normales, il est possible de sauter le préchauffage et de programmer la cuisson. Utile pour les fritures sans huile. À utiliser avec l’accessoire AIRFRY vendu séparément. Reportez-vous aux instructions et conseils d'utilisation décrits dans la documentation de l'accessoire.104 - UTILISATION 91477B660/B

1. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

2. Appuyer sur la touche pour confirmer.

3. Tourner la manette de température pour

sélectionner la température souhaitée.

4. Appuyer sur la touche pour démarrer la

5. Lorsque le préchauffage est terminé, ouvrir

la porte et insérer l'accessoire AIRFRY avec les aliments à cuire dans le compartiment de cuisson.

7. Tourner le bouton des fonctions sur 0 pour

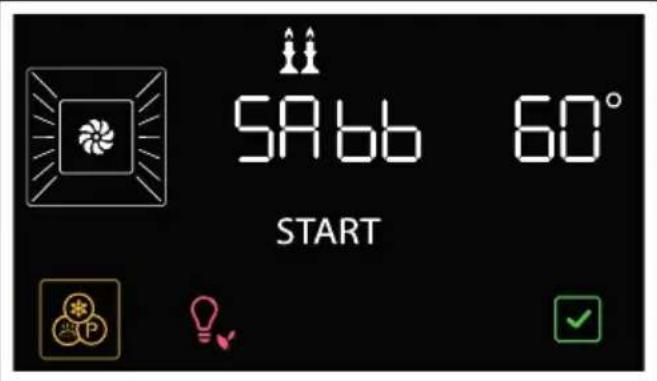

quitter la fonction. SHABBAT

• La cuisson peut continuer pendant un temps indéfini, il n’est possible de programmer aucune durée de cuisson.

• Aucun type de préchauffage ne sera effectué.

• La température de cuisson sélectionnable varie entre 60-150 °C.

• Ampoule du four désactivée, une intervention quelconque comme l’ouverture de la porte (si présente) ou l’activation manuelle par l’intermédiaire de le bouton n’active pas la lampe.

• Turbine interne désactivée.

• Lumière des boutons et indications sonores désactivées.

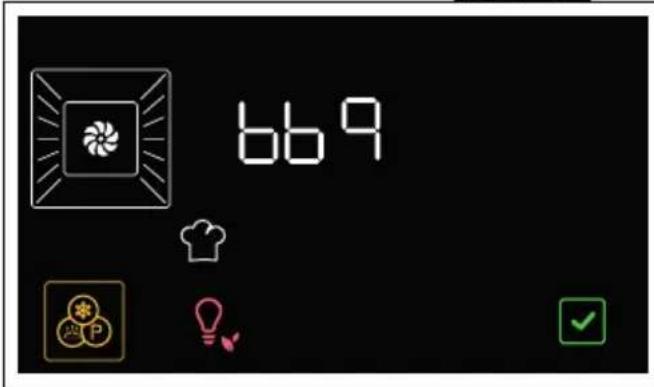

1. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

2. Appuyer sur la touche pour confirmer.

3. Tourner le bouton de température pour

sélectionner la température souhaitée (par exemple « 90 °C »).

4. Appuyer sur la touche pour démarrer la

5. Tourner le bouton des fonctions sur 0 pour

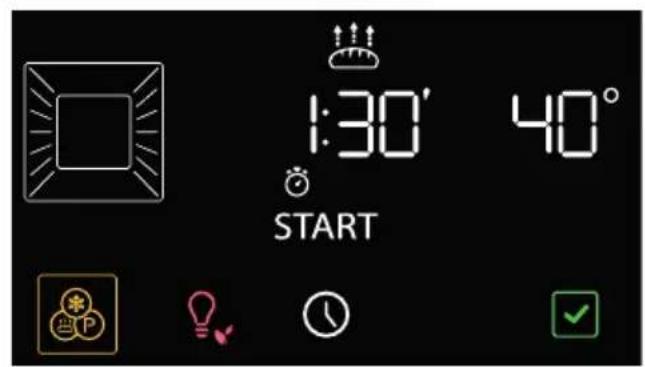

quitter la fonction. LEVAGE Comme pour les fonctions de cuisson normales, il est possible de sauter le préchauffage et de programmer la cuisson. L’appareil aura des comportements particuliers avec cette fonction : Après l’activation de la fonction Shabat, aucun paramètre ne pourra être modifié. Toute action sur les boutons d'affichage et/ou les touches de l’afficheur est sans effet ; seul le bouton fonction reste actif pour revenir au menu principal. Cette fonction est particulièrement indiquée pour le levage des pâtes.UTILISATION - 10591477B660/B

1. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

3. Placer l’aliment à lever sur le second niveau.

5. Appuyer sur la touche pour confirmer.

6. Tourner le bouton de la température pour

modifier la valeur de la température (de 25 °C à 40 °C).

7. Appuyer sur la touche

8. Tourner le bouton de la température pour

insérer la durée du levage.

9. Appuyer sur la touche pour confirmer.

10.Appuyer sur la touche pour démarrer la fonction. 11.Tourner le bouton des fonctions sur 0 pour quitter la fonction.

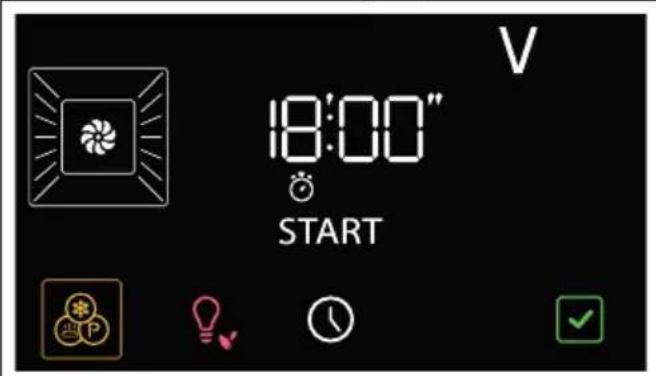

DÉCONGÉLATION (fonction micro-ondes)

1. Après être entré dans le menu des fonctions

spéciales, tourner la manette de température pour sélectionner la fonction .

3. Introduire les aliments à décongeler à

l’intérieur du compartiment de cuisson.

5. Appuyer sur la touche pour confirmer.

6. Tourner la manette de température pour

introduire la durée de la décongélation (de 5 secondes à 30 minutes) (par exemple « 15’:00 »).

7. Appuyer sur la touche pour démarrer la

fonction. Une fois l'opération terminée, l'afficheur affiche le message clignotant et un signal sonore retentit. Si la température interne est supérieure à la température prévue, la fonction n'est pas activée et à chaque pression sur la touche, l’appareil émet un signal sonore et le message « Hot » s'affiche Laisser refroidir l’appareil avant d’activer la fonction. Pour un bon levage, placer un récipient contenant de l’eau sur le fond du compartiment de cuisson. Cette fonction permet de décongeler les aliments suivant un temps sélectionnable. Si la température interne est supérieure à la température prévue, la fonction n'est pas activée et à chaque pression sur la touche, l’appareil émet un signal sonore et le message « Hot » s'affiche. Laisser refroidir l’appareil avant d’activer la fonction. On conseille de positionner l'aliment à décongeler sur la première plaque à partir du bas. Dans la fonction décongélation, la puissance des micro-ondes n’est pas modifiable. À la moitié de la fonction, il est conseillé de tourner l’aliment à 180° pour obtenir le meilleur résultat.106 - UTILISATION 91477B660/B

8. Tourner le bouton des fonctions sur 0 pour

quitter la fonction.

9. Ci-dessous, un tableau de référence avec

les temps de décongélation par type d'aliments. Procédure « Turn » Pour une décongélation optimale, il est conseillé de retourner les aliments à l’intérieur de la cavité.

1. Enfournez l’aliment en le disposant dans la

cavité de cuisson parallèlement à la porte.

2. Lorsque l’appareil affiche le message

, il faut retourner l’aliment.

3. Ouvrez la porte et tournez l’aliment de

4. Fermez la porte de l’appareil et appuyez

sur la manette pour reprendre la fonction.

5. Au besoin, l’appareil pourra de nouveau

demander de retourner l’aliment. Le message s’affiche.

6. Pour la deuxième rotation, il faudra ouvrir la

porte et retourner l’aliment de 90°.

7. Fermez la porte de l’appareil et appuyez

sur la manette pour reprendre la fonction. Fonctions secondaires Les touches situées dans la partie inférieure de l’afficheur ont des fonctions secondaires : MINUTEUR

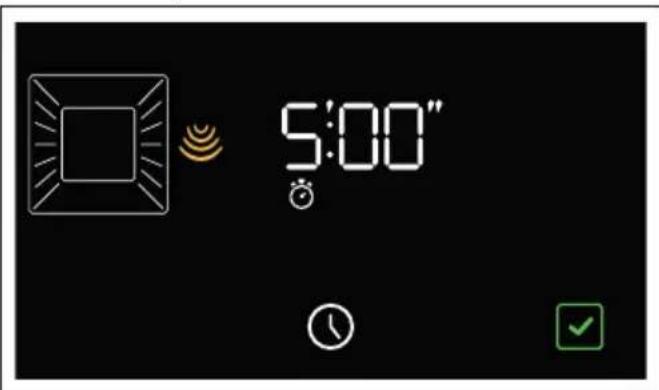

1. Dans le menu principal, appuyer sur la

touche . Sur l’afficheur apparaissent les chiffres et le voyant clignotants.

2. Tourner le bouton de la température pour

programmer la durée du minuteur (de 1 minute à 23 heures).

3. Appuyer sur la touche pour confirmer.

4. À la fin du minuteur, un signal sonore retentit

et le voyant clignote sur l'afficheur.

5. Appuyer sur l'une des touches situées en bas

de l'afficheur pour interrompre le signal sonore. Laisser reposer l’aliment pendant quelques minutes avant de le retirer du compartiment de cuisson. Types Poids (kg) Temps Viandes 0,4 0h 23m Poisson 0,5 0h 10m Pain 0,3 0h 15m Gâteaux 1,0 0h 02m Si l’on ne retourne pas l’aliment, l’appareil attend une minute puis il poursuivra automatiquement la phase de décongélation. Le minuteur avertit l’utilisateur uniquement lorsque les minutes sélectionnées se sont écoulées.UTILISATION - 10791477B660/B

1. Dans le menu principal, maintenir la touche

enfoncée pendant quelques secondes

2. Tourner le bouton de température pour

sélectionner l’heure ( ou

3. Appuyer sur la touche pour confirmer et

passer au réglage de l’heure.

4. Tourner le bouton de température pour

5. Appuyer sur la touche pour

programmer l’heure et passer à la sélection des minutes.

6. Tourner le bouton de température pour

7. Appuyer sur la touche pour confirmer.

• Dans le menu principal, maintenir la touche enfoncée pendant quelques secondes . Verrouillage des commandes (sécurité enfants)

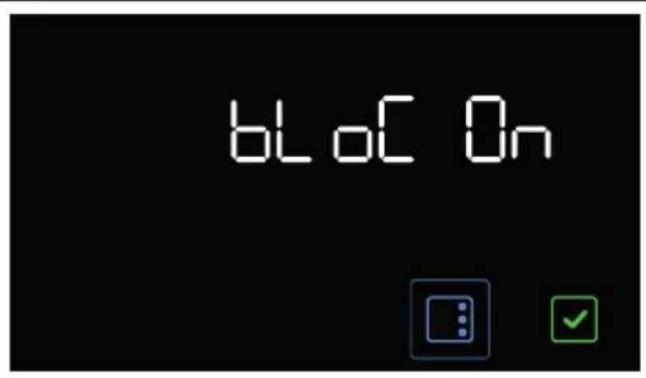

1. Après être entré dans le menu des réglages,

appuyer sur la touche pour sélectionner la fonction verrouillage des commandes.

2. Tourner le bouton de température pour

activer la fonction de verrouillage des commandes.

3. Appuyer sur la touche pour passer au

réglage suivant ou appuyer sur la touche pour confirmer. Après deux minutes d'inactivité, le verrouillage s'active. Pour désactiver temporairement le verrouillage : Lorsque vous sélectionnez la version les messages (am) ou (pm) apparaissent à l'afficheur. Pour annuler l’opération, maintenir la touche enfoncée pendant quelques secondes . Pour quitter le menu des paramètres et annuler les modifications effectuées, maintenir la touche enfoncée pendant quelques secondes . En activant ce mode, les commandes se bloquent automatiquement au bout de 2 minutes de fonctionnement sans l’intervention de l’utilisateur. En fonctionnement normal, le verrouillage des commandes est indiqué par l’allumage du voyant Si l'on touche les touches de l'afficheur ou si l'on modifie la position des boutons, l'afficheur affiche le message

.108 - UTILISATION 91477B660/B

1. pendant la cuisson, tourner le bouton de

température ou appuyer sur une touche de l’afficheur.

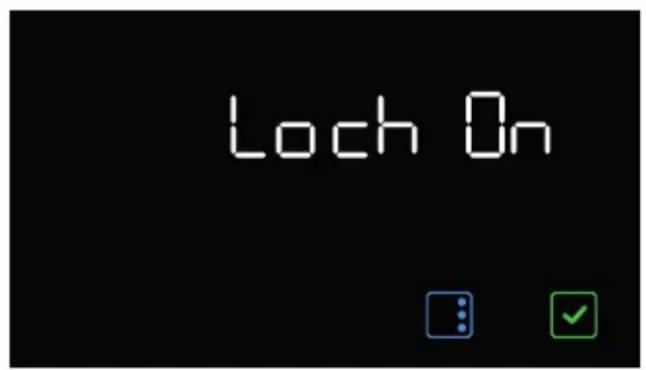

2. Lorsque l'afficheur affiche « Loch On »,

appuyer sur la touche pendant quelques secondes . Après deux minutes d'inactivité, le verrouillage redevient actif. Pour désactiver le verrouillage : 1 pendant la cuisson, tourner le bouton de température ou appuyer sur une touche de l’afficheur.

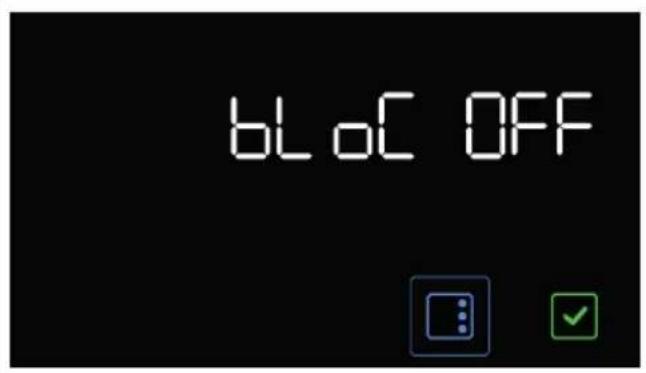

2. appuyer sur la touche pendant quelques

3. Suivre les instructions décrites ci-dessus pour

programmer le verrouillage OFF. Show-Room (seulement pour les exposants)

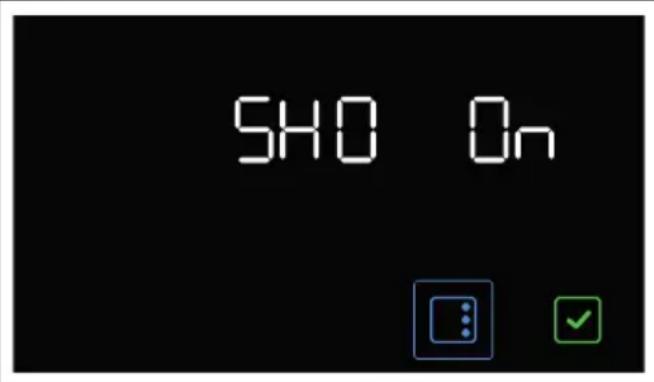

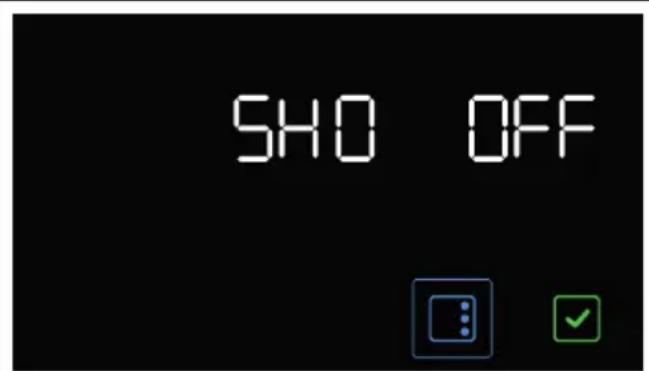

1. Après être entré dans le menu des réglages,

appuyer sur la touche pour sélectionner la fonction show-room.

2. Tourner le bouton de température pour

activer la fonction show-room.

3. Appuyer sur la touche pour passer au

réglage suivant ou appuyer sur la touche pour confirmer. Maintien de la chaleur

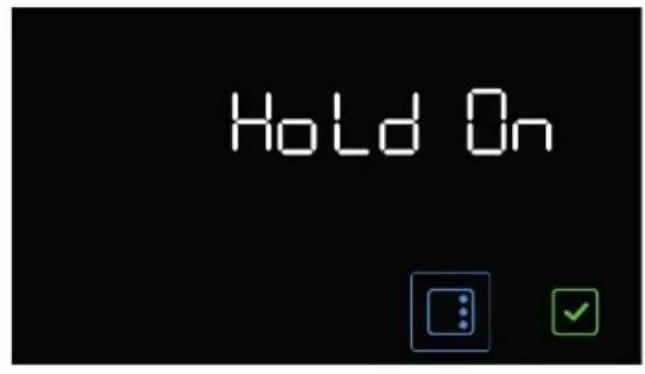

1. Après avoir accédé au menu des réglages,

appuyer sur la touche pour sélectionner la fonction de maintien de la chaleur. En activant ce mode, l’appareil désactive tous les éléments chauffants tout en maintenant le panneau de commande actif. La fonction show-room active est signalée sur l’afficheur par le voyant allumé. Pour utiliser normalement l’appareil, il faut programmer cette fonction sur OFF. Ce mode permet à l’appareil, à la fin d'un processus de cuisson dont la durée a été fixée (si celui-ci n'est pas interrompu manuellement), de maintenir au chaud pendant une heure (à basse température) les aliments cuits et conserver les caractéristiques organoleptiques et olfactives obtenues pendant la cuisson.UTILISATION - 10991477B660/B

2. Tourner le bouton de température pour

activer la fonction de maintien de la chaleur.

3. Appuyer sur la touche pour passer au

réglage suivant ou appuyer sur la touche pour confirmer. Luminosité de l’afficheur

1. Après être entré dans le menu des réglages,

appuyer sur la touche pour sélectionner la fonction luminosoté de l’afficheur.

2. Tourner le bouton de la température vers la

droite ou vers la gauche pour sélectionner la luminosité souhaitée, de la valeur 1 (faible luminosité) à la valeur 5 (haute luminosité).

3. Appuyer sur la touche pour passer au

réglage suivant ou appuyer sur la touche pour confirmer. Sons

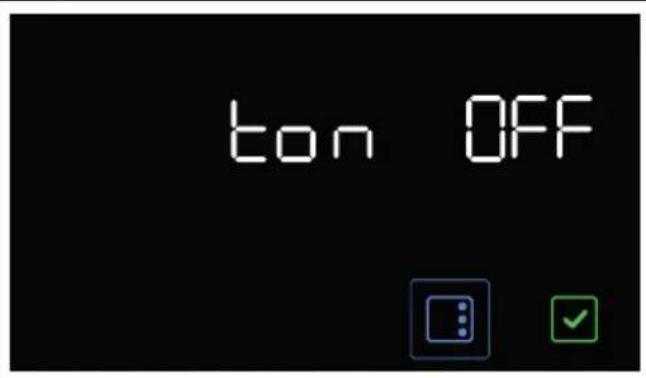

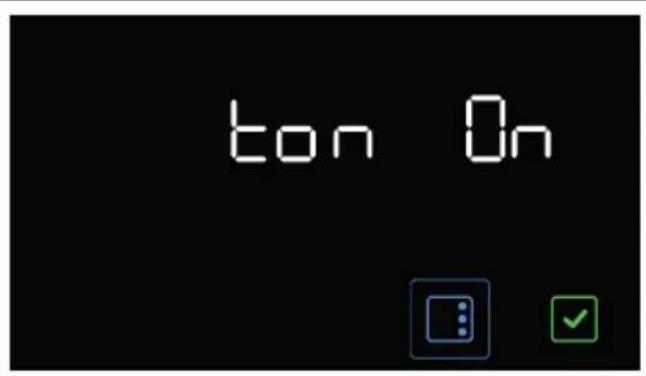

1. Après être entré dans le menu des réglages,

appuyer sur la touche pour sélectionner la fonction sons.

2. Tourner le bouton température pour

désactiver le son associé à la pression des symboles sur l'afficheur.

3. Appuyer sur la touche pour passer au

réglage suivant ou appuyer sur la touche pour confirmer. Pour utiliser normalement l’appareil, il faut programmer cette fonction sur OFF. Elle permet de choisir le niveau de luminosité de l'afficheur. L’appareil émet un son chaque fois que l’on appuie sur les symboles. Ce réglage permet de le désactiver.110 - NETTOYAGE ET ENTRETIEN 91477B660/B Autres réglages Éclairage éco

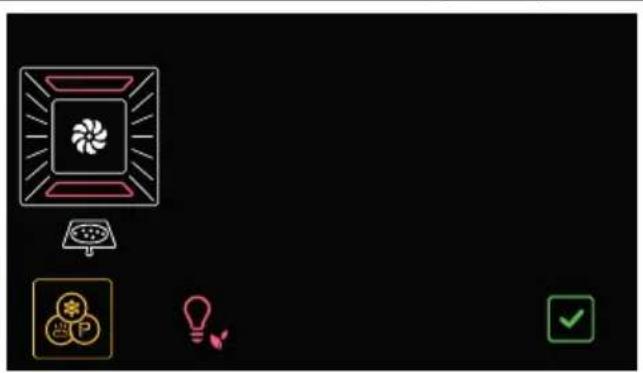

• Pour désactiver la fonction Éclairage Eco, appuyez sur la touche pendant quelques instants.

• Pour activer de nouveau la fonction Éclairage Eco, appuyez sur la touche pendant quelques instants.

NETTOYAGE ET ENTRETIEN

Nettoyage de l’appareil Nettoyage des surfaces Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir. Nettoyage ordinaire quotidien N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Taches d’aliments ou résidus Évitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d’endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d’ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l’intérieur de l’appareil des résidus d’aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l’émail à l’intérieur de l’appareil. Nettoyage de la cavité de cuisson Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l’avoir laissée refroidir. Évitez de laisser sécher des résidus d’aliments à l’intérieur de la cavité de cuisson pour ne pas endommager l’émail. Sortez toutes les parties amovibles, avant tout nettoyage. Pour faciliter les opérations de nettoyage, il est conseillé de démonter :

• les glissières de support pour grilles et lèchefrites. Séchage La cuisson des aliments génère de l’humidité à l’intérieur de la cavité de cuisson. Il s’agit d’un phénomène normal qui ne compromet pas le fonctionnement correct de l’appareil. À la fin de chaque cuisson :

1. laissez refroidir l’appareil ;

2. éliminez la saleté à l’intérieur de la cavité de

cuisson ; Pour économiser davantage l’énergie, les lampes à l’intérieur de la cavité de cuisson sont automatiquement désactivées environ une minute après le début de la cuisson ou de l’ouverture de la porte. Pour empêcher l’appareil d’éteindre automatiquement la lampe au bout d’environ une minute, réglez ce mode sur OFF. La fonction Éclairage éco est sélectionnée à l’usine sur On. Voir les avertissements généraux de sécurité. En cas d’utilisation de produits de nettoyage spécifiques, il est conseillé de faire fonctionner l’appareil à la température maximale pendant environ 15/20 minutes, afin d’éliminer les éventuels résidus.NETTOYAGE ET ENTRETIEN - 11191477B660/B

3. séchez la cavité de cuisson avec un chiffon

4. laissez la porte ouverte le temps nécessaire

pour le séchage complet de la cavité de cuisson. Démontage des glissières de support pour grilles et lèchefrites Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le nettoyage des parties latérales. A = encastrement avant B = goupille arrière Pour démonter les glissières de support pour grilles et lèchefrites :

1. Dévissez la goupille de fixation avant située

sur la paroi latérale, près de l’ouverture de la cavité de cuisson (aidez-vous d’un outil, par exemple une pièce de monnaie).

2. Tirez avec attention la glissière de support

vers le centre de la cavité de cuisson de manière à la décrocher de l’encastrement avant A.

3. Détachez la glissière de support de la

goupille arrière B située au fond de la paroi latérale.

4. Répétez l’opération pour la glissière de

support placée sur l’autre paroi latérale. Pour remonter les glissières de support pour grilles et lèchefrites :

1. Enfilez la partie arrière de la glissière de

support dans l’encastrement sous la goupille B située au fond de la paroi latérale.

2. Replacez la partie avant de la glissière de

support dans l’encastrement A sur la paroi latérale, près de l’ouverture de la cavité de cuisson.

3. Vissez la goupille de fixation avant (aidez-

vous d’un outil, par exemple une pièce de monnaie).

4. Répétez l’opération pour la glissière de

support placée sur l’autre paroi latérale. Sur certains modèles, la goupille arrière B peut être retirée et remontée de la même manière que l’encastrement avant A.112 - NETTOYAGE ET ENTRETIEN 91477B660/B Fonctions spéciales de nettoyage

• De la position 0, tournez la manette de fonctions à gauche d’un cran. La touche clignote. Vapor Clean (sur certains modèles uniquement) Opérations préliminaires Avant de démarrer le Vapor Clean :

• Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.

• Si présente, enlevez la sonde de température.

• S’ils sont présents, démontez les panneaux autonettoyants.

• Versez environ 120 cc d’eau sur la sole de la cavité de cuisson. Veillez à ne pas sortir de la cavité.

• Avec un pulvérisateur, vaporisez une solution d’eau et de détergent pour vaisselle à l’intérieur de la cavité de cuisson. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.

• Durant le cycle de nettoyage assisté, lavez séparément les panneaux autonettoyants (si présent) démontés précédemment avec de l’eau tiède et un peu de détergent. Réglage du cycle de nettoyage Vapor Clean

1. Après être entré dans le menu des fonctions

spéciales, tourner le bouton de température pour sélectionner la fonction .

2. Appuyer sur la touche pour confirmer.

3. Appuyer sur la touche pour démarrer la

fonction. Une fois l'opération terminée, l'afficheur affiche le message clignotant et un signal sonore retentit.

4. Tourner le bouton des fonctions sur 0 pour

quitter la fonction. Fonction Vapor Clean programmée L’heure de début de la fonction Vapor Clean peut être programmée comme les autres fonctions de cuisson. Voir Avertissements généraux de sécurité. La fonction Vapor Clean est un processus de nettoyage assisté qui facilite l’élimination de la saleté. Ce procédé permet de nettoyer l’intérieur du four avec une facilité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d’eau, ce qui facilite leur élimination. On conseille d’effectuer un maximum de 20 nébulisations. Ne vaporisez pas sur le déflecteur s'il est revêtu d'un matériau autonettoyant. Si la température interne est supérieure à la température prévue, la fonction n'est pas activée et à chaque pression sur la touche, l’appareil émet un signal sonore et le message « Hot » s'affiche. Laisser refroidir l’appareil avant d’activer la fonction. L’utilisateur ne peut pas modifier les paramètres de durée et de température.INSTALLATION - 11391477B660/B

1. Après avoir sélectionné la fonction Vapor

Clean, appuyer sur la touche . Les voyants et clignotent à l’afficheur.

2. Tourner le bouton de température pour

programmer l'heure de fin.

3. Appuyer sur la touche pour confirmer.

L'appareil attend que l'heure de démarrage programmée soit atteinte pour démarrer la fonction de Vapor Clean. Fin de la fonction Vapor Clean

1. Tournez la manette des fonctions sur 0 pour

quitter la fonction.

2. Ouvrez la porte et agissez sur la saleté

légère avec un chiffon en microfibre.

3. Éliminez les incrustations les plus résistantes

avec une éponge anti-rayures à filaments en laiton.

4. En cas de résidus de graisse on peut utiliser

des produits pour le nettoyage des fours.

5. Éliminez l’eau résiduelle présente à

l’intérieur de la cavité de cuisson.

6. Repositionnez les panneaux autonettoyants

(si présents) et les glissières de support pour grilles et lèchefrites. Pour plus d’hygiène et pour éviter que les aliments ne prennent des odeurs désagréables :

• On conseille de sécher la cavité de cuisson au moyen d’une fonction ventilée à 160°C pendant environ 10 minutes.

• En présence de panneaux autonettoyants, on conseille de sécher la cavité de cuisson avec un cycle simultané de catalyse. Entretien extraordinaire Conseils pour l’entretien du joint Le joint doit être souple et élastique.

• Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l’eau tiède. INSTALLATION Branchement électrique Informations générales Assurez-vous que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. L’appareil peut fonctionner dans les modalités suivantes :

• 220-240 V~ Câble tripolaire 3 x 1,5 mm². Branchement fixe Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d’ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de On conseille d’utiliser des gants en caoutchouc pour effectuer ces opérations. On conseille d’enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre. Avertissements généraux de sécurité. Les valeurs indiquées se réfèrent à la section du conducteur interne. Les câbles d’alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).114 - INSTALLATION 91477B660/B surtension III, conformément aux normes d’installation. Pour le marché australien/néo-zélandais : La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000. Branchement au moyen d’une prise et d’une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. Remplacement du câble

1. Pour accéder au bornier, enlevez le carter

arrière de l’appareil en dévissant les vis.

2. Remplacez le câble.

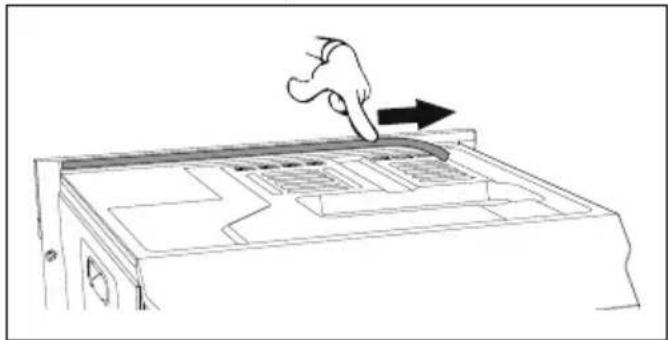

3. Assurez-vous que les câbles (four ou plaque

de cuisson éventuelle) suivent le parcours optimal de manière à éviter tout contact avec l’appareil. Positionnement Position du câble d’alimentation Joint du panneau Collez le joint fourni sur la partie arrière du panneau pour éviter des infiltrations éventuelles d’eau ou d’autres liquides. Douilles de fixation

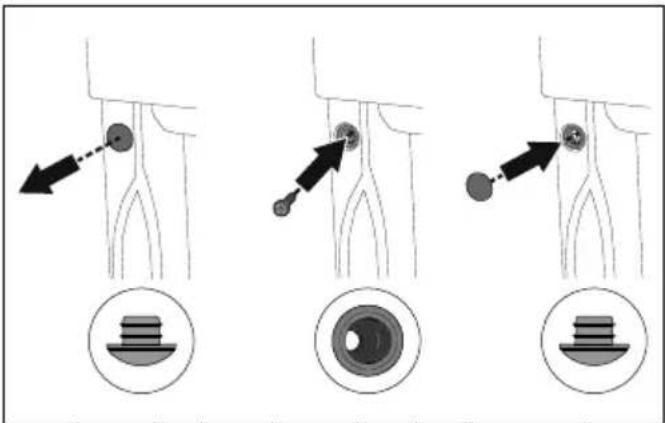

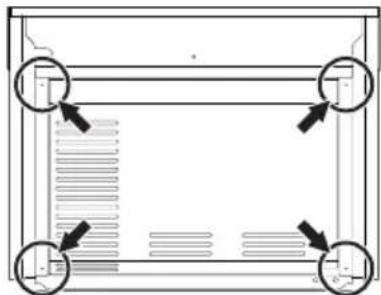

1. Enlevez les bouchons des douilles introduits

à l’avant de l’appareil.

2. Positionnez l’appareil dans l’emplacement.

3. Fixez l’appareil au meuble en utilisant les vis.

4. Couvrez les douilles avec les bouchons

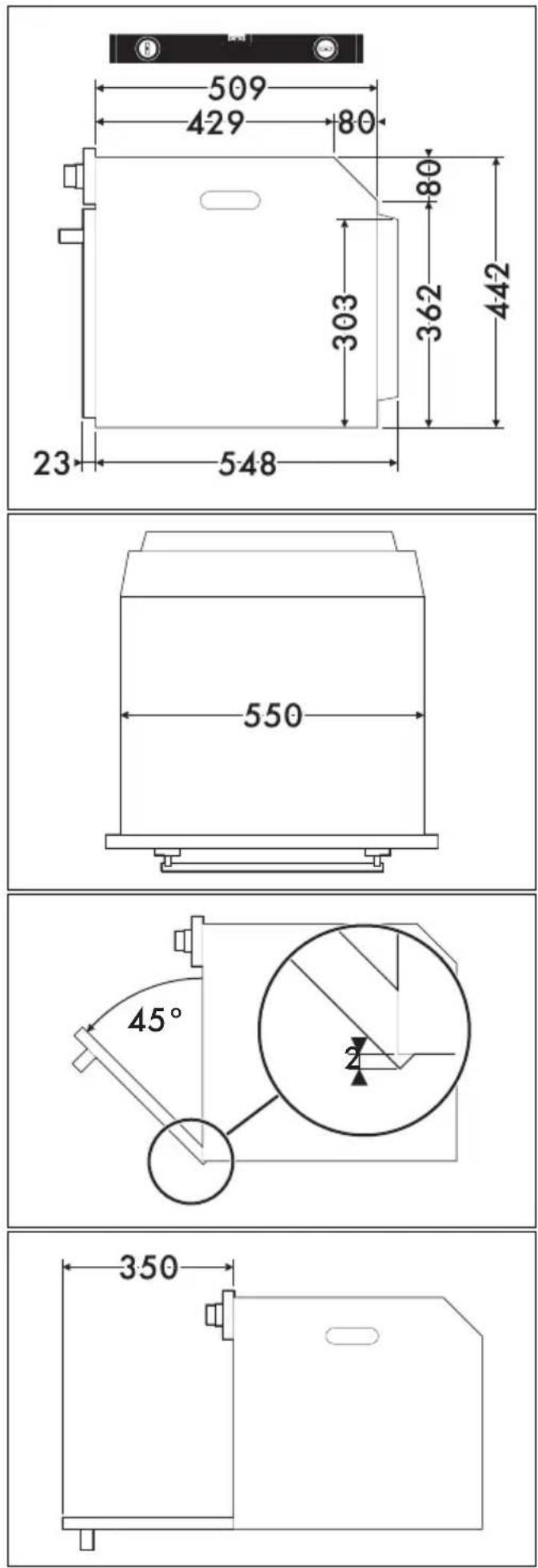

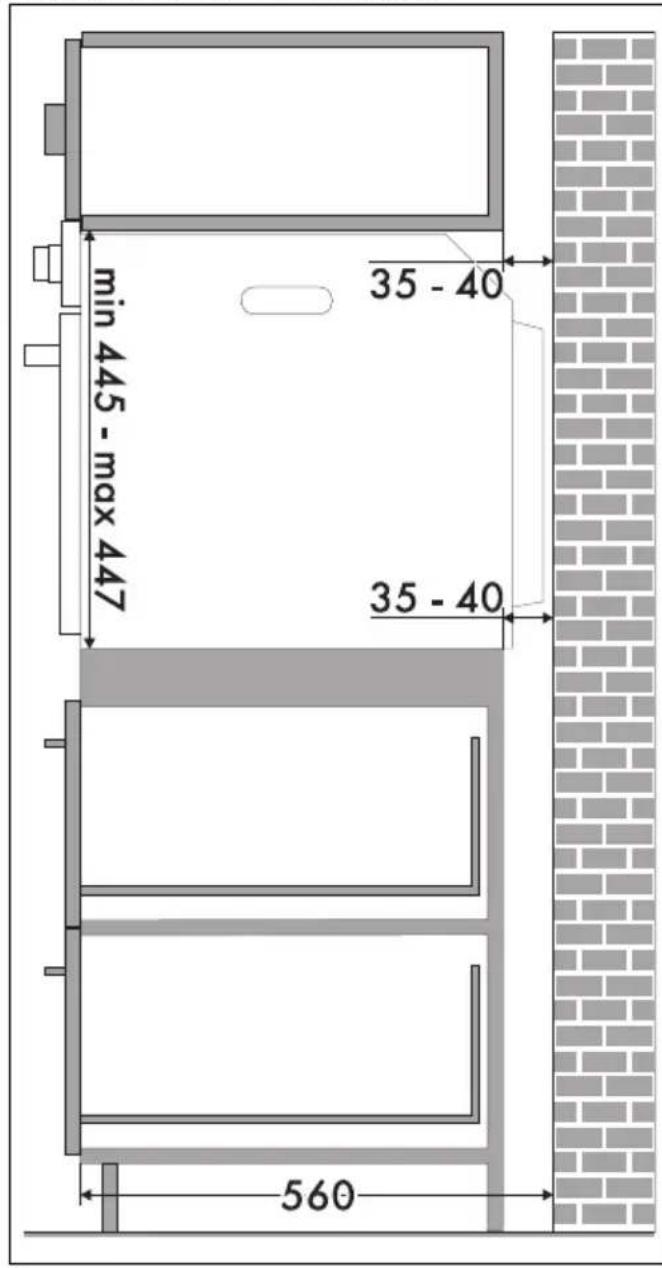

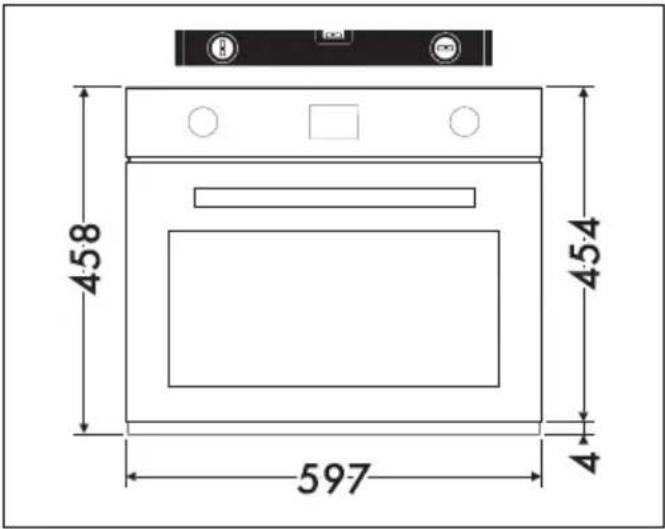

démontés précédemment. Dimensions hors tout de l’appareil (mm) Tension électrique Danger d’électrocution

• Coupez l’alimentation électrique générale. Voir les avertissements généraux de sécurité.INSTALLATION - 11591477B660/B

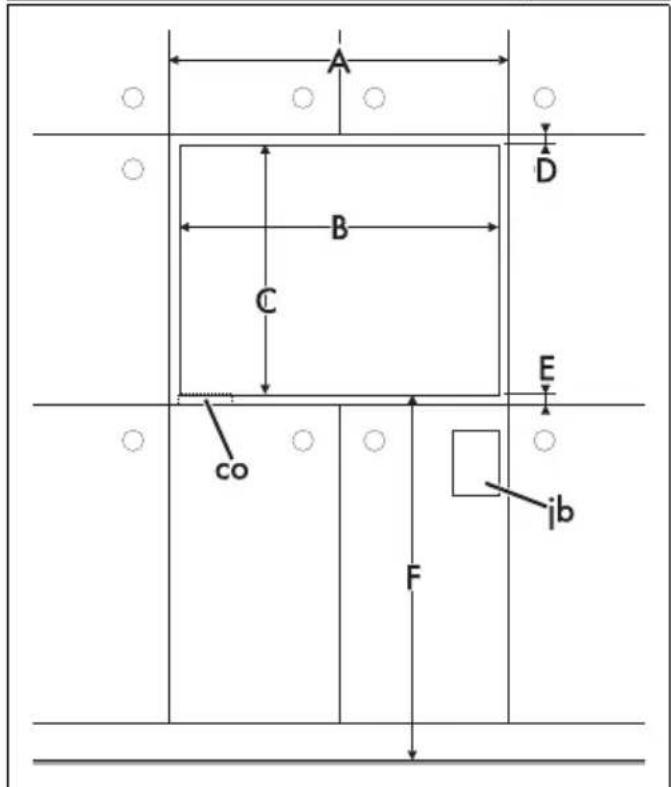

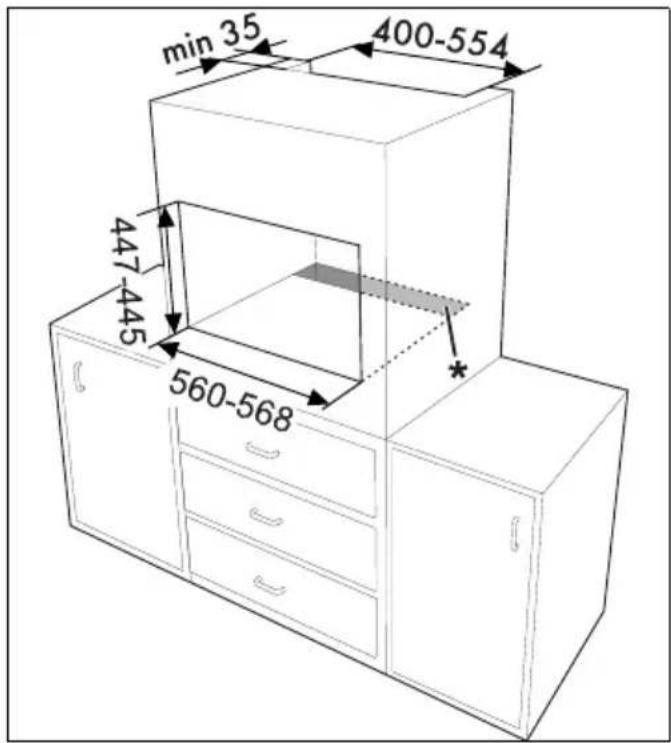

Découpe pour le câble d’alimentation (min. 6

jb Boîte de dérivation électriqueINSTALLATION - 11791477B660/B

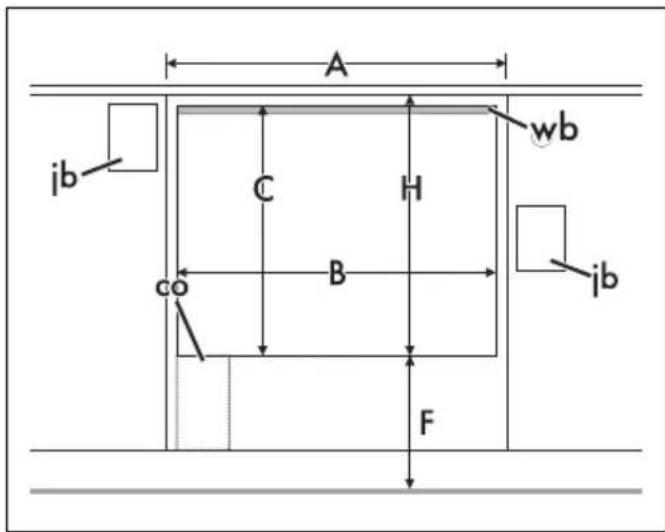

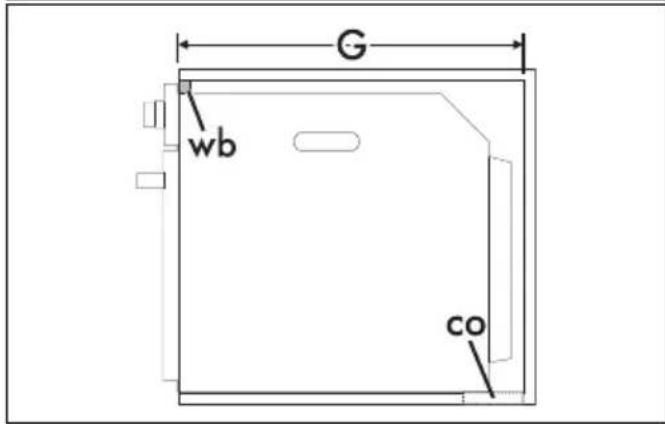

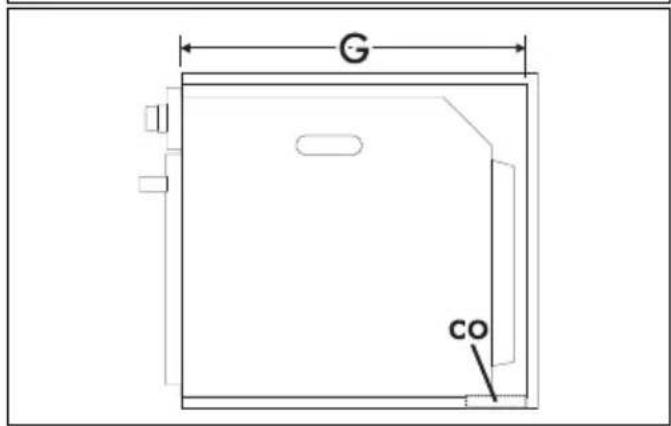

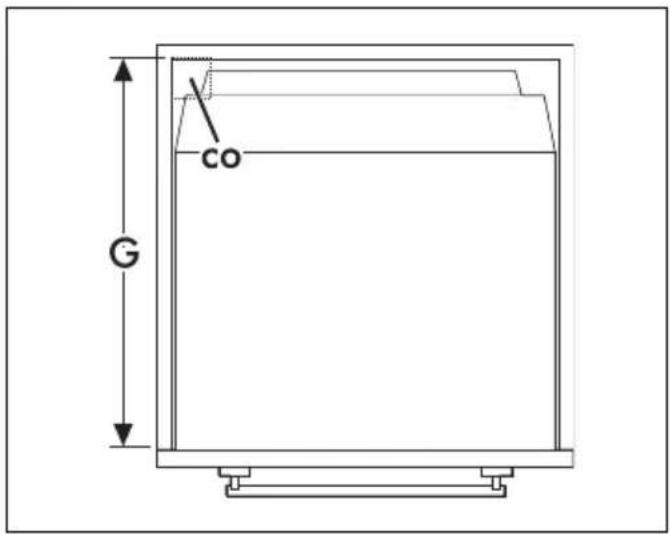

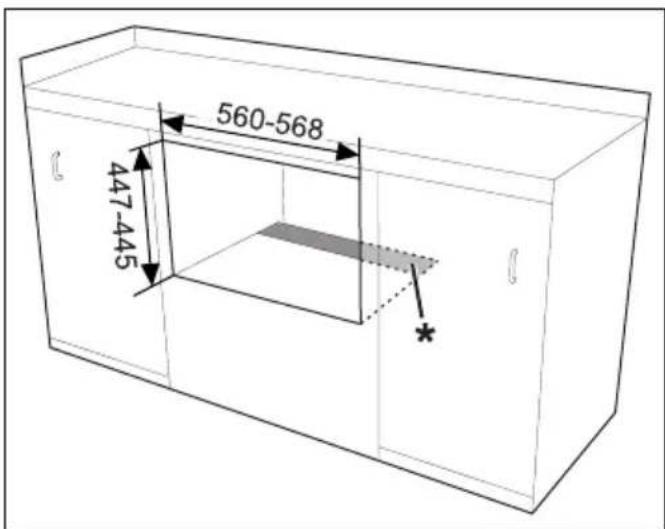

Encastrement sous les plans de travail (mm) En cas d’installation de l’appareil sous un plan de travail, il conviendra d’installer une barre en bois pour garantir l’utilisation du joint adhésif collé sur la partie arrière du panneau frontal pour éviter d’éventuelles infiltrations d’eau ou d’autres liquides. *Assurez-vous que la partie inférieure/arrière du meuble dispose d’une ouverture d’environ 60 mm de profondeur.118 - INSTALLATION 91477B660/B A 603 mm min. B 560 - 568 mm C 445 - 447 mm D 9 - 11 mm E 5 mm min. F 259 - 1105 mm G 560 mm min. H 458 mm min.

Découpe pour le câble d’alimentation (min. 6cm²) jb Boîtier des branchements électriques wb Barre en bois (recommandée)
