Type de produit	Meuble TV
Marque	Nexera
Modèle	102803
Capacité de charge maximale	175 lb (80 kg)
Matériau principal	Panneaux de particules avec finition stratifiée
Nombre de portes	2 portes vitrées
Nombre de tablettes	2 tablettes fixes + 1 tablette coulissante
Type d'assemblage	Nécessite assemblage (quincaillerie incluse)
Outils fournis	Clé Allen (réf. #2300)
Nombre de personnes recommandé pour l'assemblage	2 personnes
Mécanisme d'assemblage	Système à excentriques et boulons
Caractéristiques spéciales	Portes vitrées ajustables (profondeur, hauteur, horizontal), tablette coulissante, pieds réglables
Instructions d'entretien	Nettoyer avec un chiffon doux imbibé d'une solution d'eau et de liquide vaisselle, puis essuyer avec un chiffon sec. Ne pas utiliser de produits chimiques.
Précautions de sécurité	Ne pas laisser les enfants jouer ou grimper sur le meuble. Ne pas exposer à la lumière directe du soleil. Ne pas poser de liquide ou de linge humide.
Garantie	1 an limitée (pièces de rechange uniquement, main d'œuvre exclue)
Service client	Canada/États-Unis : 1 877 629-9022 (lun-ven, 7h-15h HNE) ; [e-mail]
Ressources en ligne	Vidéos d'assemblage, FAQ, commande de pièces de rechange sur www.nexeradistribution.com

FOIRE AUX QUESTIONS - 102803 Nexera

Combien de temps faut-il pour assembler le meuble TV Nexera 102803 ?

L'assemblage prend environ 1 à 2 heures pour deux personnes. Suivez les instructions détaillées fournies et visionnez les vidéos en ligne si nécessaire.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Nexera au 1 877 629-9022 ou par email à [e-mail]. Les pièces de rechange sont expédiées sous 3 à 5 jours ouvrables via FedEx Ground ou la poste.

Comment ajuster les portes vitrées ?

Les portes peuvent être ajustées sur trois niveaux : profondeur, horizontal et hauteur. Utilisez les vis de réglage sur les charnières #0401 pour aligner parfaitement les portes.

Quel est le poids maximum que peut supporter le meuble ?

Le meuble peut supporter jusqu'à 175 lb (80 kg) répartis uniformément sur la surface supérieure et les tablettes.

Comment nettoyer le meuble TV Nexera ?

Utilisez un chiffon doux trempé dans une solution d'eau tiède et de liquide vaisselle, bien essoré. Essuyez ensuite avec un chiffon sec. Évitez les produits chimiques et l'exposition directe au soleil.

Les tablettes sont-elles réglables en hauteur ?

Les deux tablettes fixes (G) sont verrouillées en place. La tablette coulissante (J) est montée sur coulisses et peut être retirée si nécessaire. Les supports de tablette (#1110 et #2125) sont prédéfinis.

Puis-je utiliser ce meuble pour une télévision de grande taille ?

Oui, tant que le poids total n'excède pas 175 lb (80 kg). Vérifiez les dimensions de votre téléviseur par rapport à la surface du meuble. La largeur et la profondeur ne sont pas spécifiées, mais conviennent généralement aux téléviseurs jusqu'à 65 pouces.

Comment installer le panneau arrière ?

Insérez les supports #0619 dans les trous arrière du panneau D, puis glissez les panneaux T dans les supports. Fixez avec une vis #0110 sur chaque panneau. Pour retirer, retirez les vis et soulevez les panneaux.

Que couvre la garantie d'un an ?

La garantie limitée d'un an couvre les défauts de matériel ou de fabrication pour l'acheteur original. Elle est limitée au remplacement des pièces défectueuses (main d'œuvre exclue). Valable au Canada et aux États-Unis.

Où trouver les vidéos d'assemblage et les FAQ ?

Rendez-vous sur www.nexeradistribution.com pour accéder aux vidéos d'aide, aux questions fréquentes (FAQ) et pour commander des pièces de rechange.

MODE D'EMPLOI 102803 Nexera

Nous sommes là pour vous - Ne retournez pas ce produit!

Appelez, écrivez ou trouvez-nous en ligne d'abord!

• Si vous avez besoin d'aide avec l'assemblage
• Si vous avez une pièce manquante ou endommagée
  • S'il vous manque de la quincaillerie

Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées via FedEx Ground ou par la poste.

Assembly instructions Instructions d'assemblage

CANADA / USA 1 877 629-9022

Monday to Friday 7 AM - 3 PM - Eastern Time Lundi au vendredi 7h à 15h - Heure normale de l'Est

Email / Courriel [e-mail]

Webpage / Page web www.nexeradistribution.com

Online resources

Ressources disponibles en ligne

How-to videos Vidéos d'aide

FAQ's Questions fréquentes

Order replacement parts Commande de pièces de remplacement

product number numéro de produit

102803

Lot #

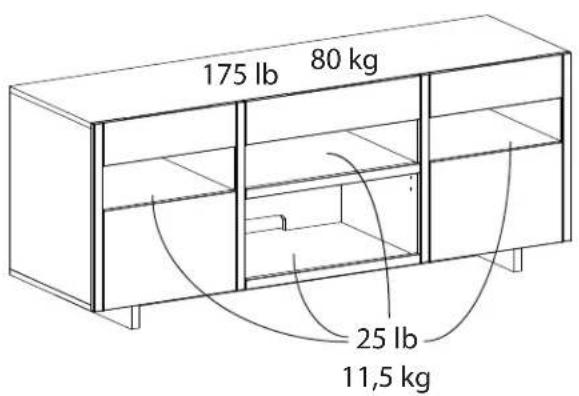

175 lb 80 kg 25 lb 11,5 kg

Lisez attentivement ce guide d'assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document.

Deux personnes sont requises pour assembler et déplacer ce meuble.

Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.

Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais utiliser de produits chimiques pour nettoyer votre meuble. N'exposez pas votre meuble à la lumière directe du soleil.

Pour nettoyer votre meuble, trempez un chiffon doux dans une faible solution de liquide pour la vaisselle et d'eau. Bien essorer. Nettoyez le meuble et essuyez soigneusement le surplus d'eau avec un linge sec.

Hardware List Liste de quincaillerie

16x # 0203	8x # 2129	16x # 0111
16x # 2200	8x # 0101	8x # 0503
10x # 0207	4x # 2150	8x [807T]# 0509
8x # 1110	4x # 1111	4x # 2125
4x # 0105	2x # 1119	4x # 0401
8x # 0110	4x # 0619	1x # 2300
		10x # 0527

1

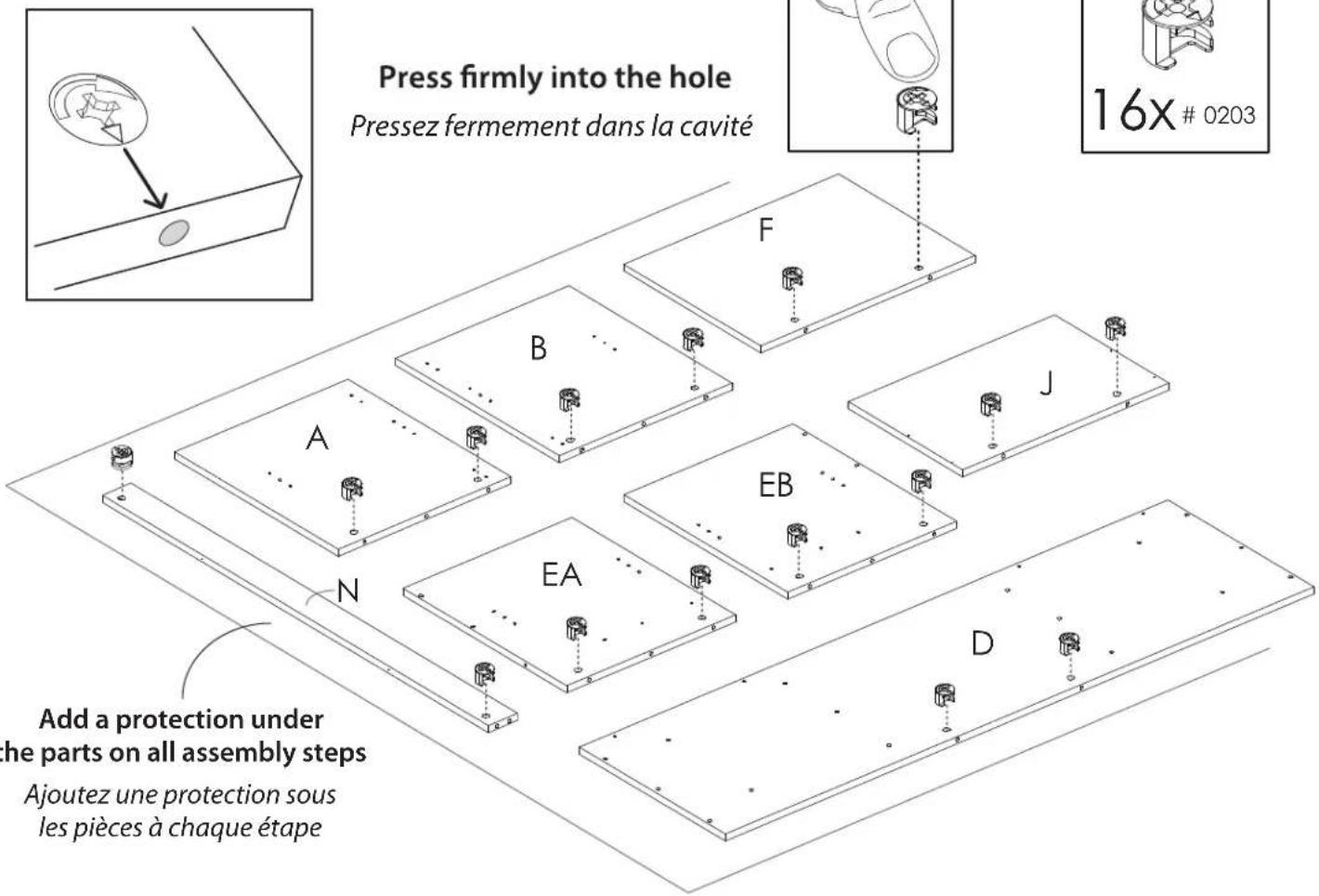

Install the 16 cam locks # 0203
Installez les 16 excentriques # 0203
VIDEO

Press firmly into the hole Pressez fermement dans la cavité 16x # 0203 Add a protection under the parts on all assembly steps Ajoutez une protection sous les pièces à chaque étape

2

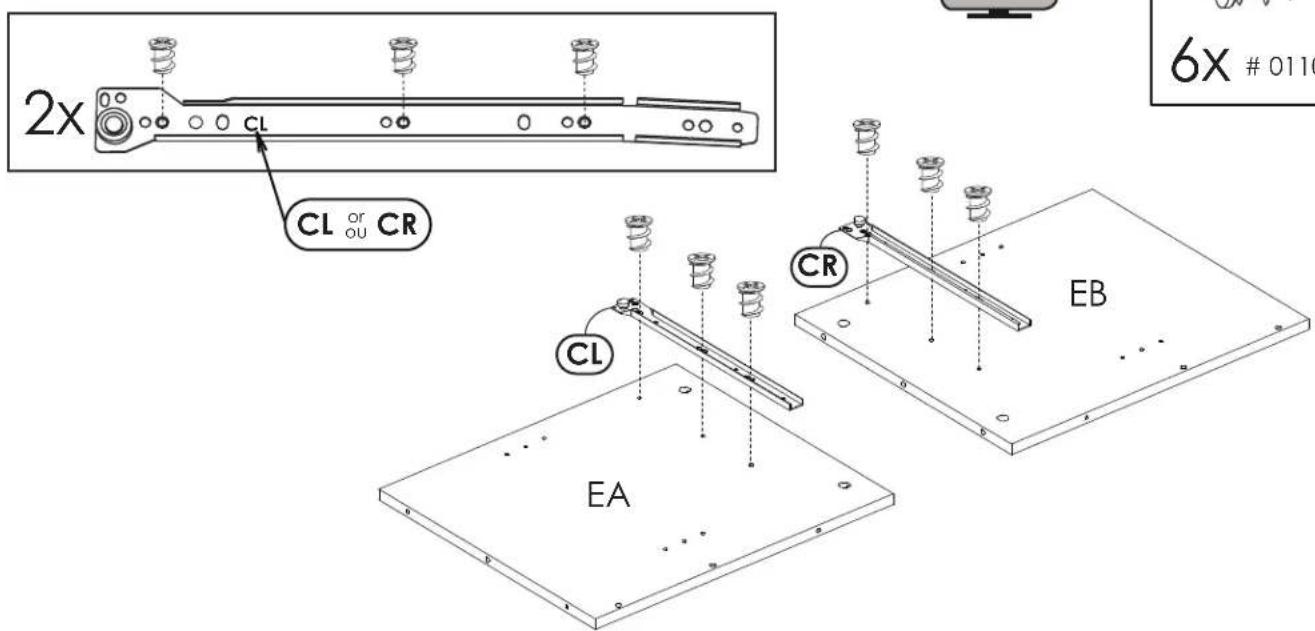

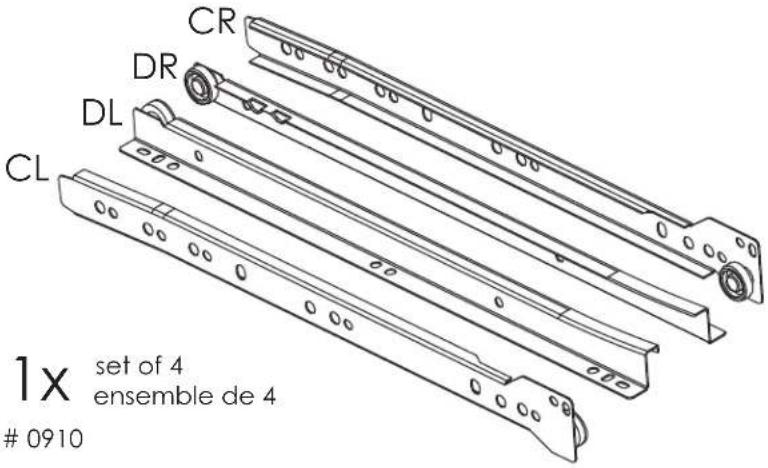

Using the 6 screws # 0110, fasten the drawer slides # 0910 (CL and CR)
Installez les coulisses # 0910 (CL et CR) à l'aide des 6 vis # 0110

6x # 0110

2x CL CL or CR CR EA 6X # 0110 EB

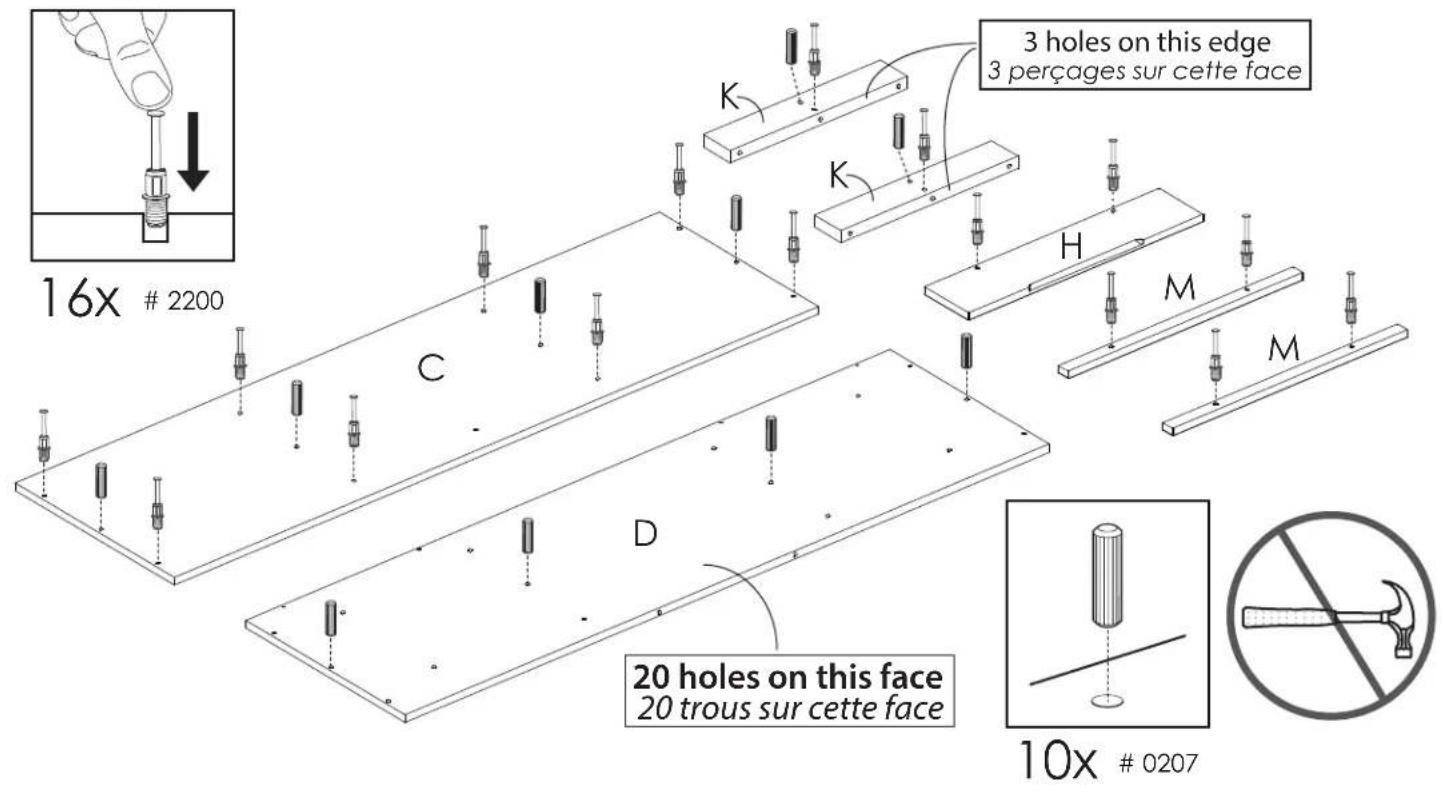

3 Install the 16 push bolts # 2200 and the 10 wood dowels # 0207 Installez les 16 boulons # 2200 et les 10 goujons de bois # 0207

16x # 2200 3 holes on this edge 3 perçages sur cette face C H M D 20 holes on this face 20 trous sur cette face 10x # 0207

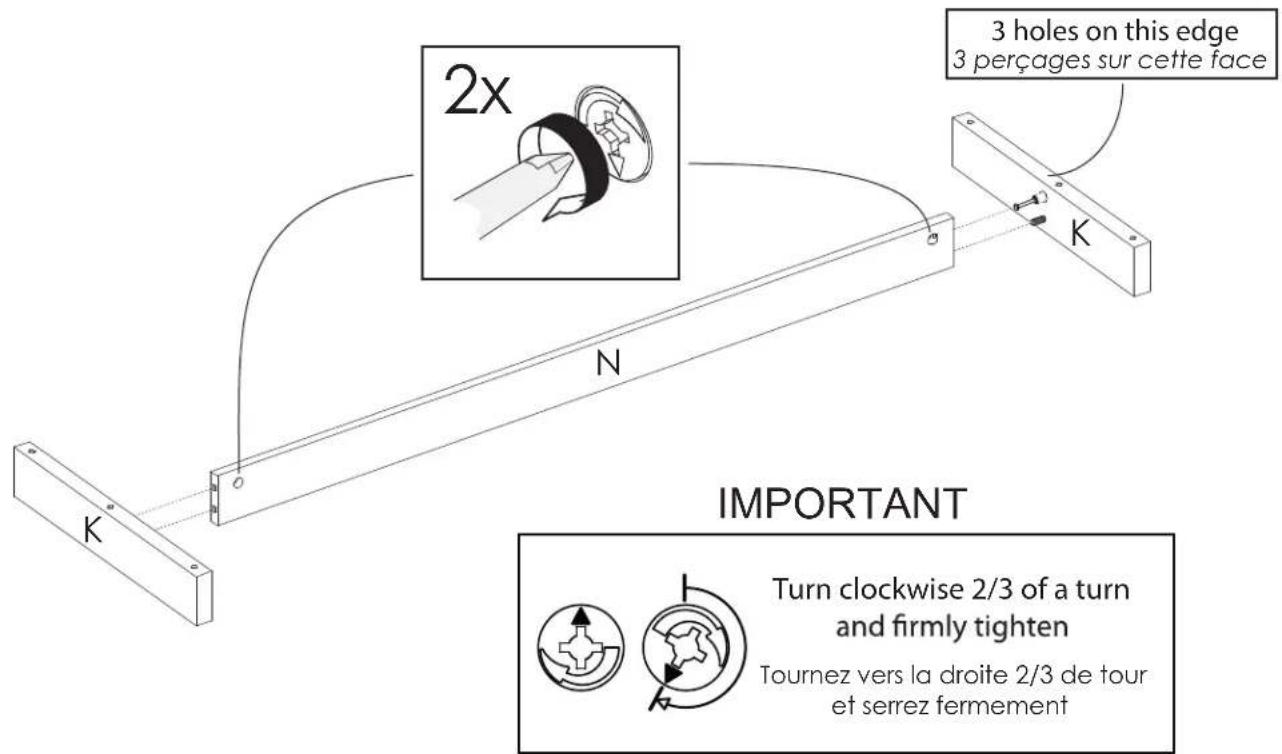

Assemblez les 2 pièces K avec le panneau N et serrez fermement les 2 excentriques # 0203

3 holes on this edge 3 perçages sur cette face 2x N K IMPORTANT Turn clockwise 2/3 of a turn and firmly tighten Tournez vers la droite 2/3 de tour et serrez fermement

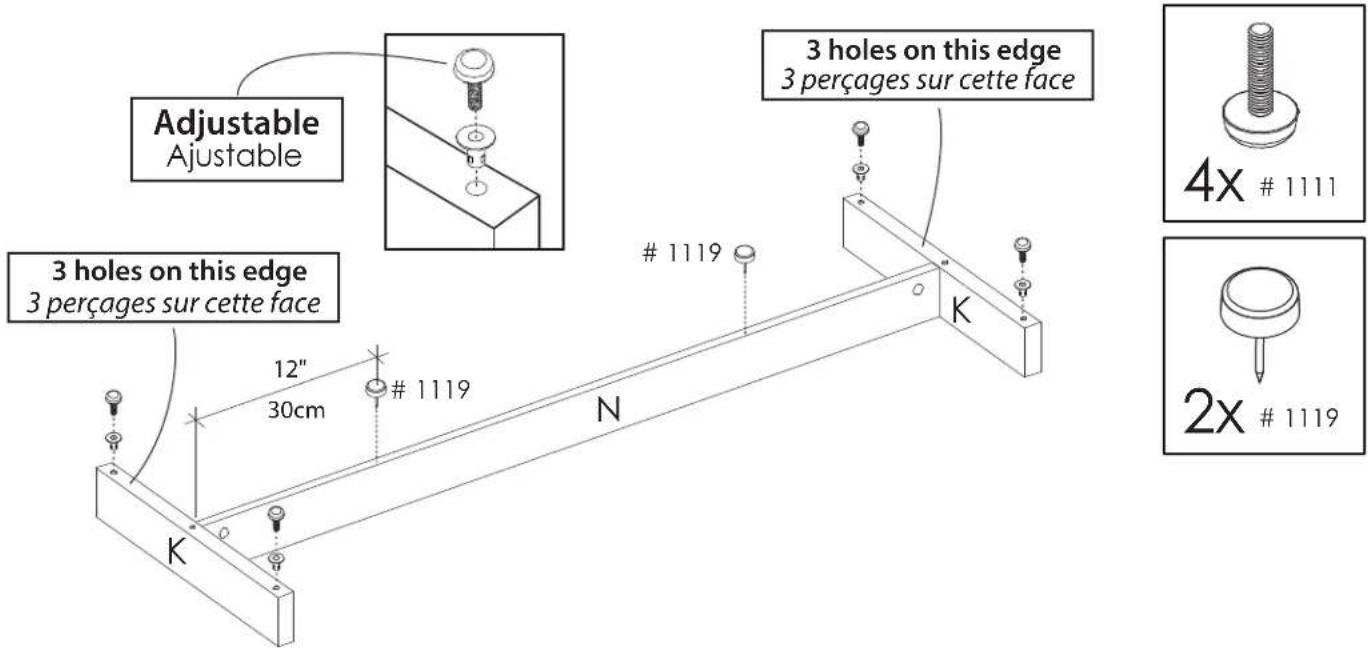

Utilisez un marteau pour installer les 4 insertions # 2150 et les 2 patins cloutés # 1119. Ensuite, vissez les 4 niveleurs ajustables # 1111

Adjustable Adjustable 3 holes on this edge 3 perçages sur cette face 12" 30cm

1119

1119

4x # 1111 2x # 1119 K N

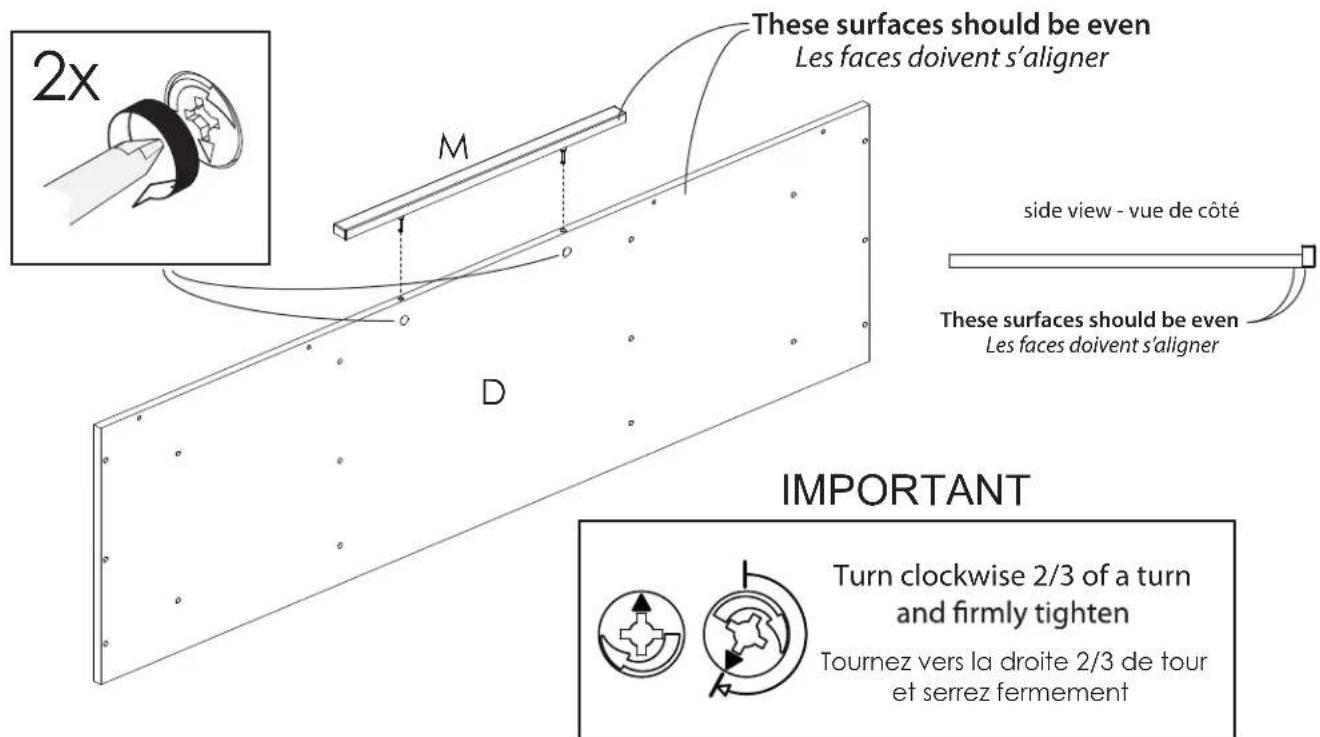

6 Fasten the front moulding M on the panel D. Then, tighten the 2 cam locks # 0203 Installez la moulure frontale M sur le panneau D. Ensuite serrez les 2 exentriques # 0203

2x M These surfaces should be even Les faces doivent s'aligner side view - vue de côté These surfaces should be even Les faces doivent s'aligner D IMPORTANT Turn clockwise 2/3 of a turn and firmly tighten Tournez vers la droite 2/3 de tour et serrez fermement

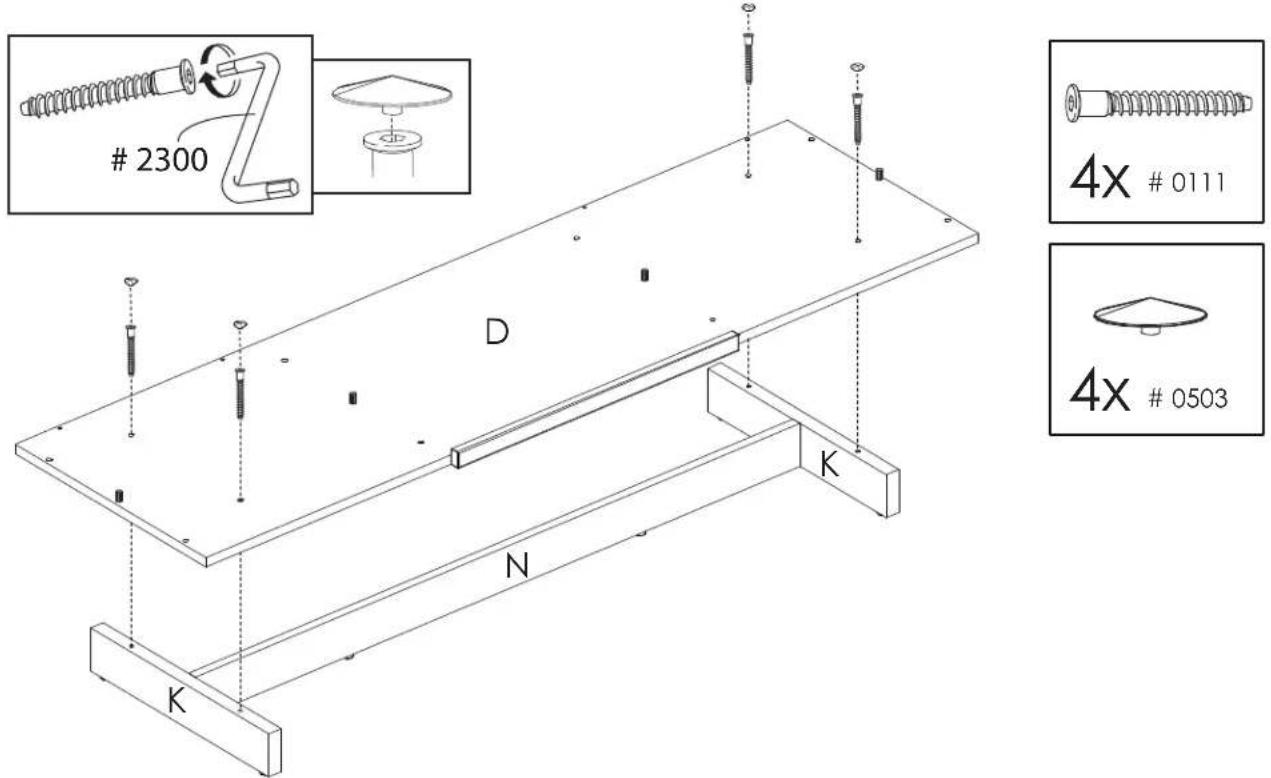

Installez le panneau D sur la base pré-montée. Utilisez la clé Allen # 2300 pour serrer les 4 vis # 0111. Ajoutez un capuchon # 0503 sur chaque vis # 0111

2300

4X # 0111 4X # 0503 D N K K

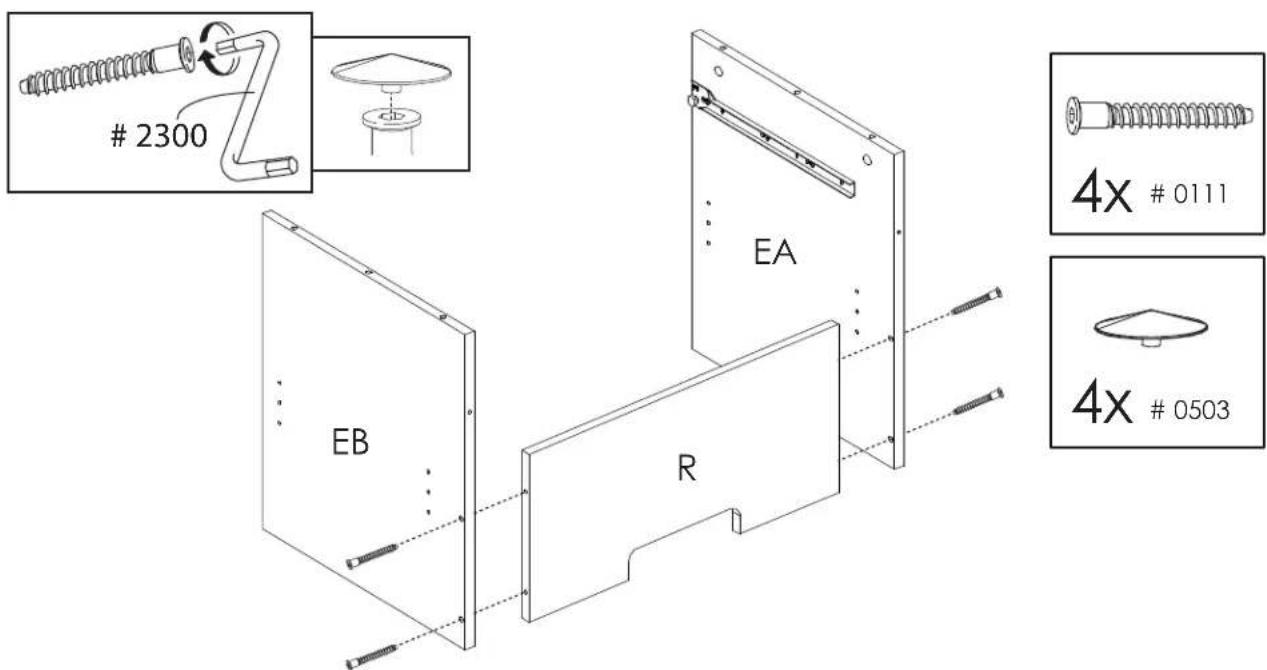

Assemblez les divisions EA et EB avec le panneau R. Utilisez la clé Allen # 2300 pour serrer les 4 vis # 0111. Ajoutez un capuchon # 0503 sur chaque vis # 0111

2300

EA EB R 4X # 0111 4X # 0503

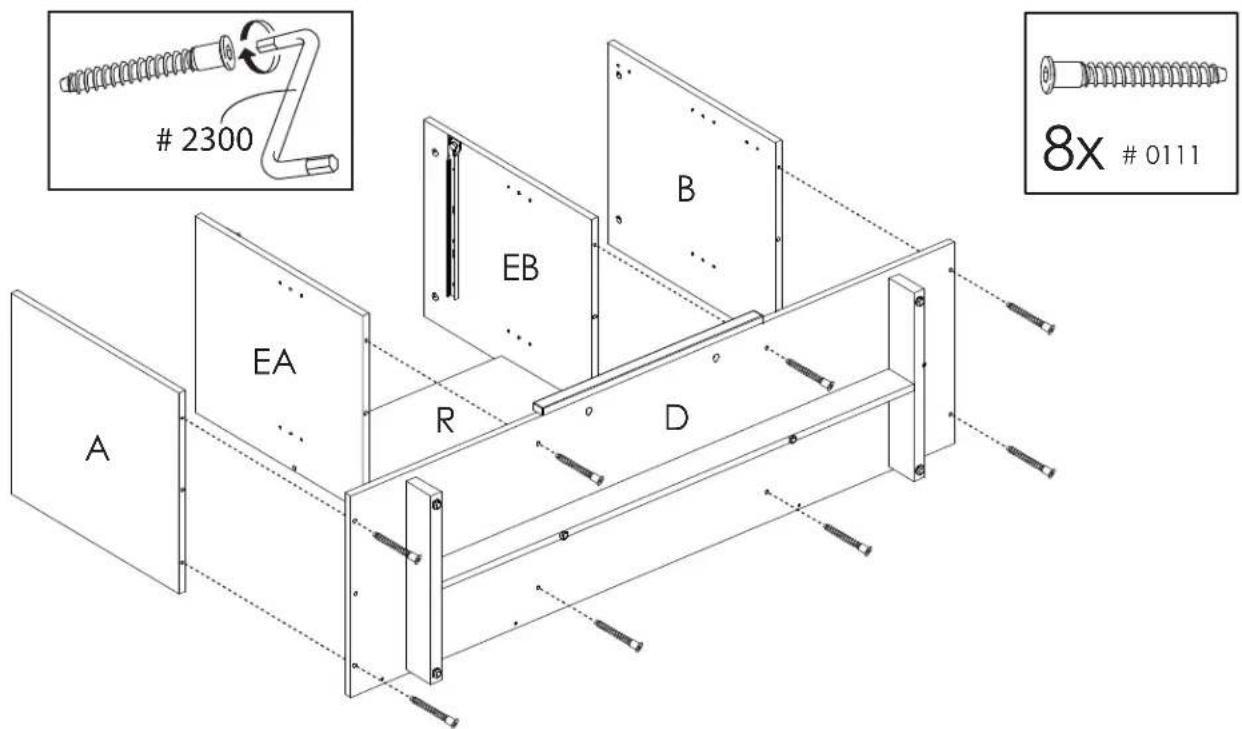

Assemblez les pièces A, B, EA, EB, R avec la base pré-montée D. Utilisez la clé Allen # 2300 pour serrer les 8 vis # 0111

2300

8X # 0111 EA EB B A R D

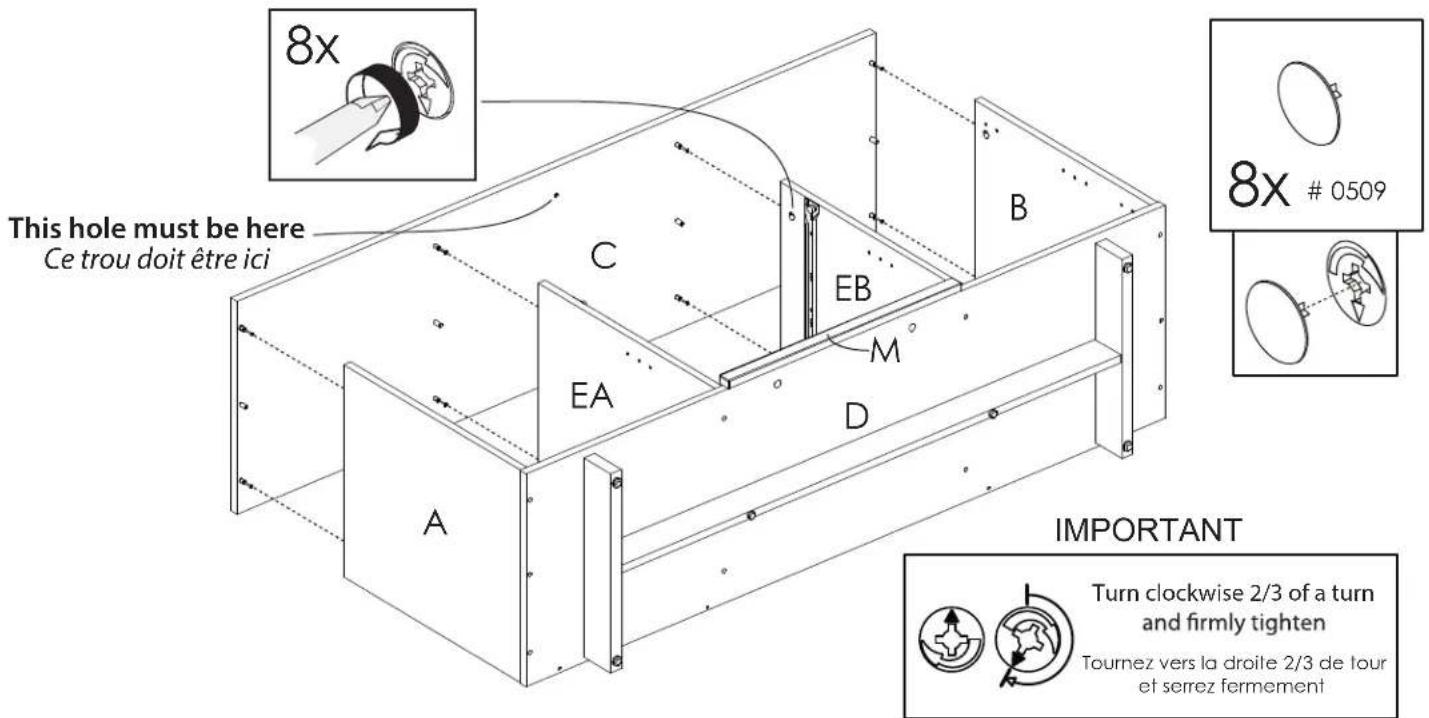

Installez le panneau C sur l'unité déjà assemblée. Serrez les 8 excentriques # 0203. Ajoutez un capuchon # 0509 sur chaque excentrique

8x This hole must be here Ce trou doit être ici C EB M EA D A B 8x # 0509 IMPORTANT Turn clockwise 2/3 of a turn and firmly tighten Tournez vers la droite 2/3 de tour et serrez fermement

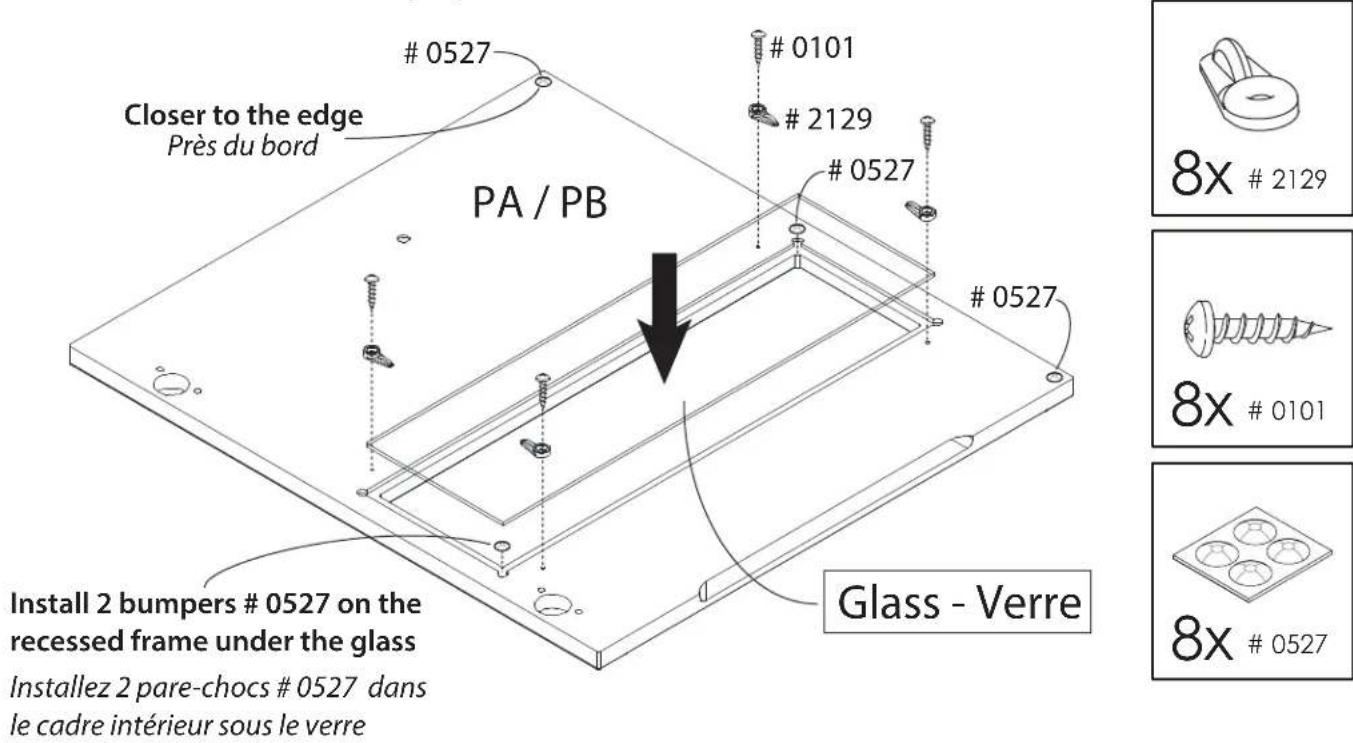

Premièrement, appliquez 2 pare-chocs autocollants # 0527 à deux extrémités opposées du cadre intérieur de chaque porte. Placez ensuite un panneau de verre dans chaque cavité et installez 4 attaches # 2129 à l'aide de 4 vis # 0101. Terminez en installant 2 autres pare-chocs # 0527 sur chaque porte

PA / PB Closer to the edge Près du bord

0527

0101

2129

0527

0527

Install 2 bumpers # 0527 on the recessed frame under the glass Installez 2 pare-chocs # 0527 dans le cadre intérieur sous le verre Glass - Verre 8x # 2129 8x # 0101 8x # 0527

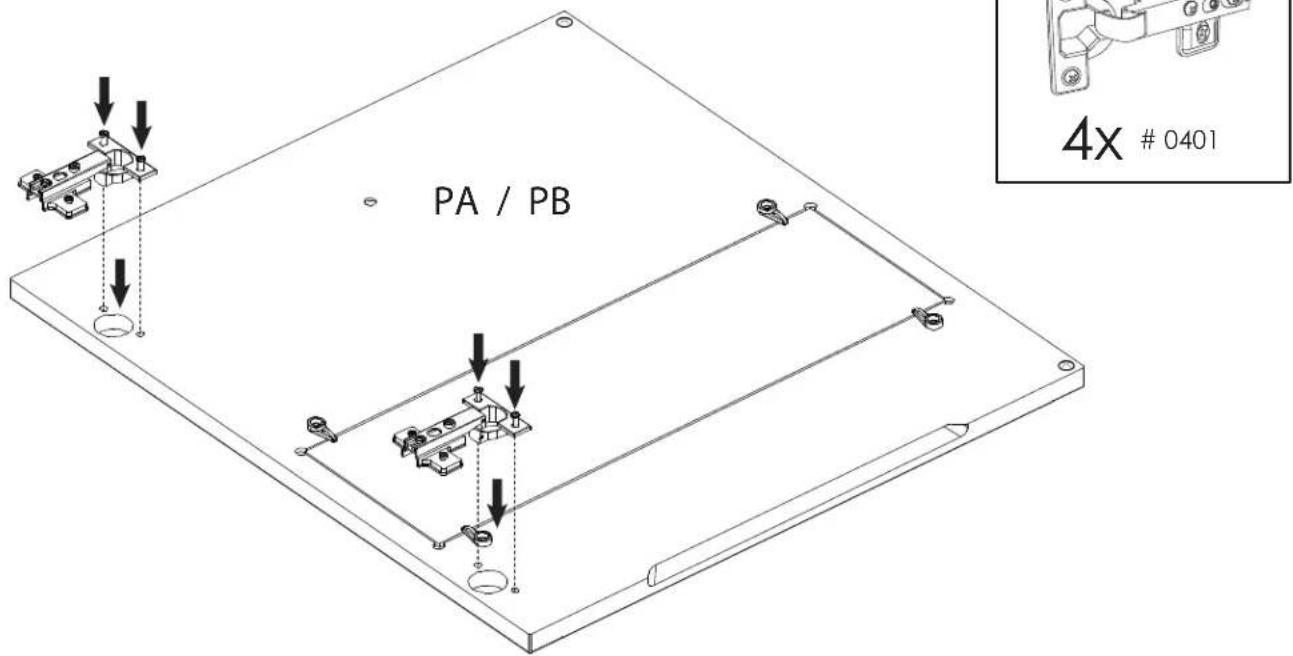

12 Fasten 2 hinges # 0401 on each door (PA and PB) Installez 2 charnières # 0401 sur chaque porte (PA et PB)

PA / PB 4X # 0401

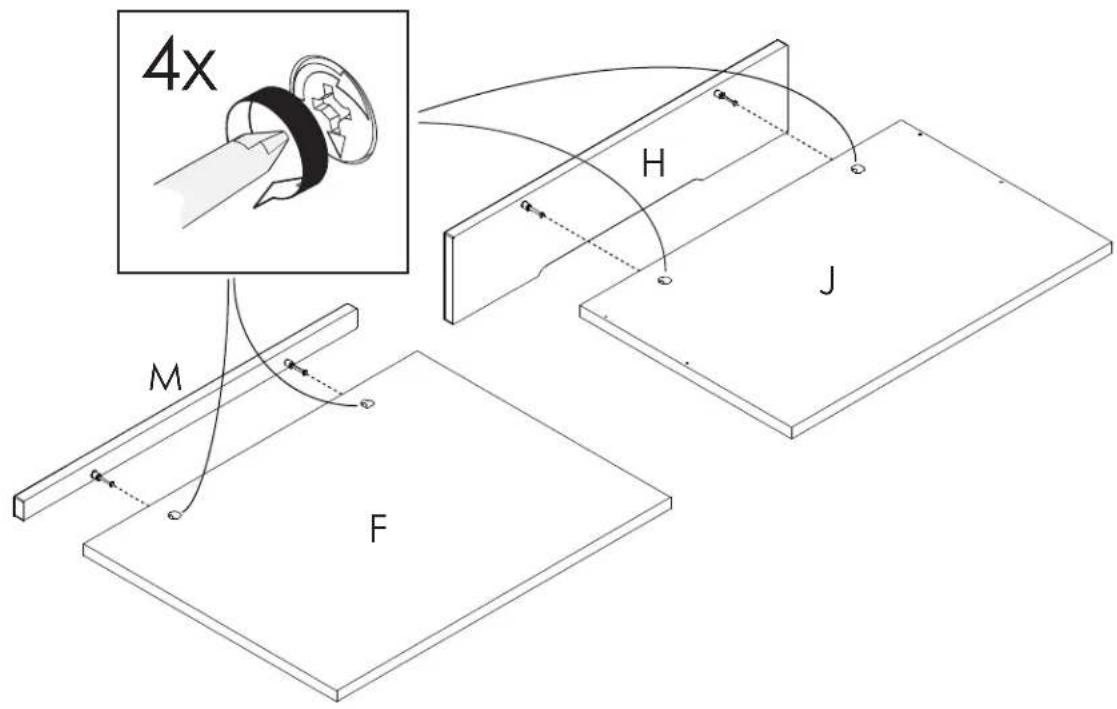

Assemblez la moulure M et le panneau F ainsi que la façade H et le panneau J. Ensuite, serrez fermement les 4 excentriques # 0203

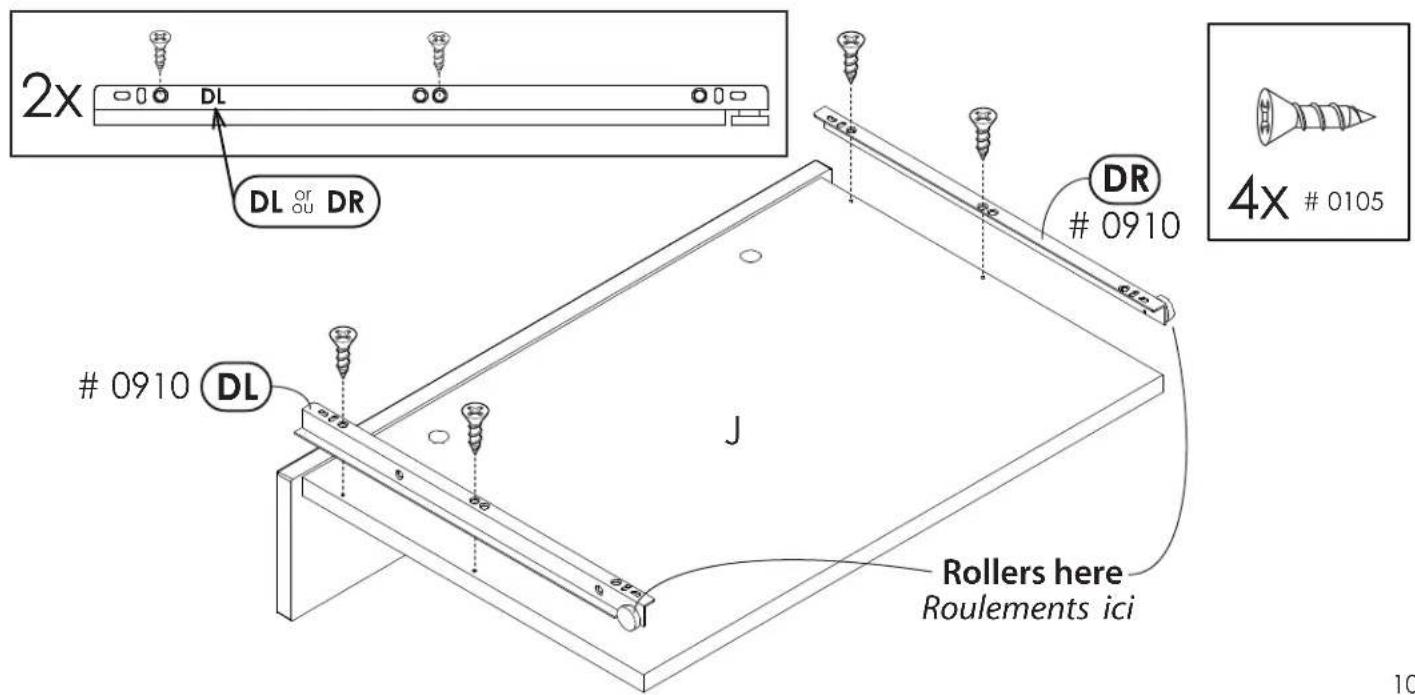

Installez les 2 coulisses # 0910 (DL and DR) sur le panneau J à l'aide des 4 vis # 0105. Les roulements doivent êtres alignés vers l'extérieur

2x DL or DR

0910

DR

0910

4x # 0105 J Rollers here Roulements ici 10

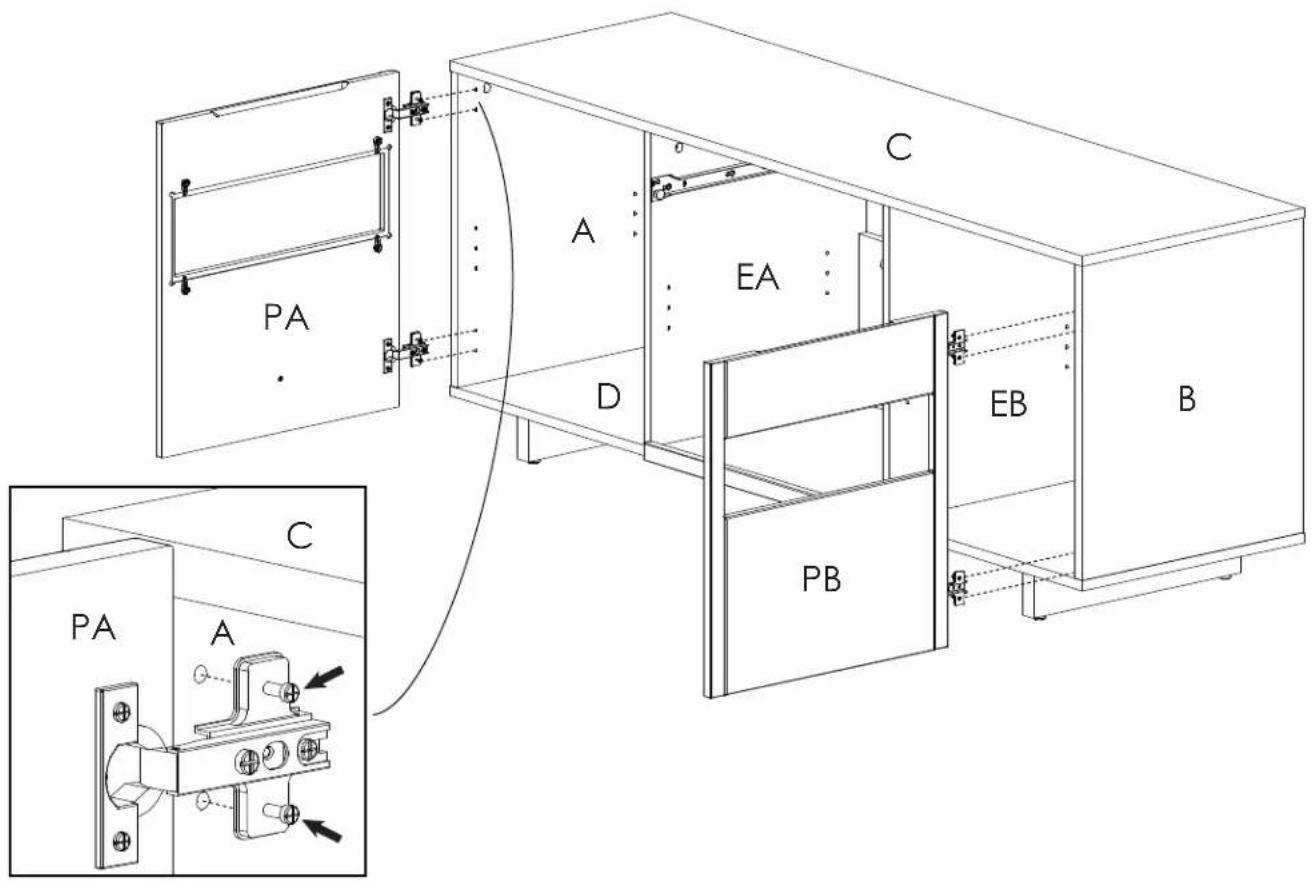

15 Fasten the door PA on panel A and the door PB on panel B Installez la porte PA sur le panneau A et la porte PB sur le panneau B

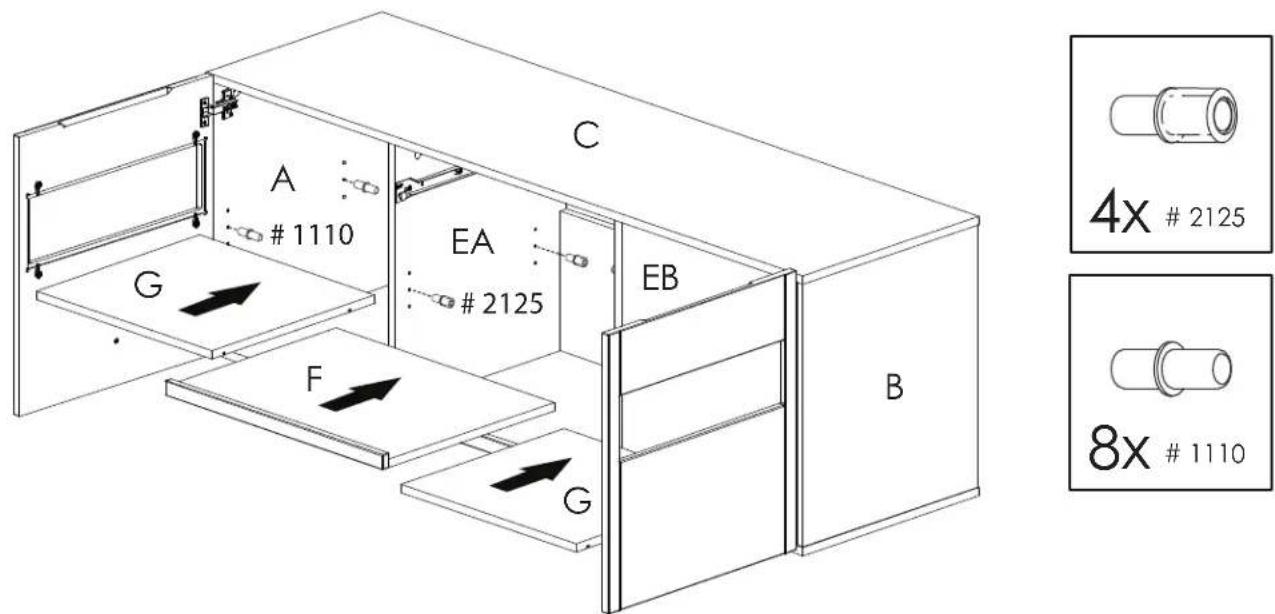

Installez la tablette centrale F sur les 4 supports # 2125. Installez ensuite les 2 tablettes G sur les 8 supports à tablette # 1110. Les 2 tablettes G se verrouillent en place

A

1110

EA

2125

EB C G F G B 4X # 2125 8X # 1110

17

Installez en premier les 4 supports # 0619 dans les trous situés à l'arrière du panneau D. Ensuite insérez les 2 panneaux T dans les supports # 0619. Installez une vis # 0110 sur chaque panneau. Terminez en vissant les 4 vis situées sur les supports # 0619

step 1 étape 1 T B C EB F EA T D R A 4X # 0619 step 2 étape 2 T EB C F T A 2X # 0110 step 3 étape 3

To remove back panels T at any time, remove screws # 0110 and pull up back panels Pour enlever les dos T à tout moment, retirez les 2 vis # 0110 et soulevez les panneaux vers le haut

18

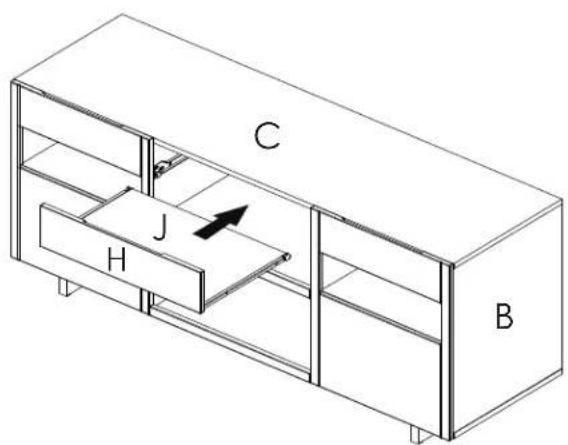

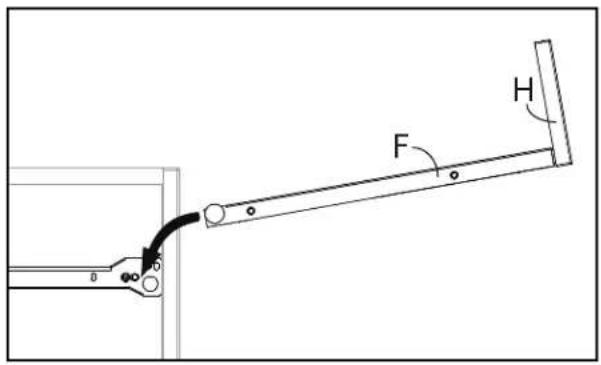

Install the pull out shelf J Installez la tablette coulissante J

C J H B

F H 0 60°

19

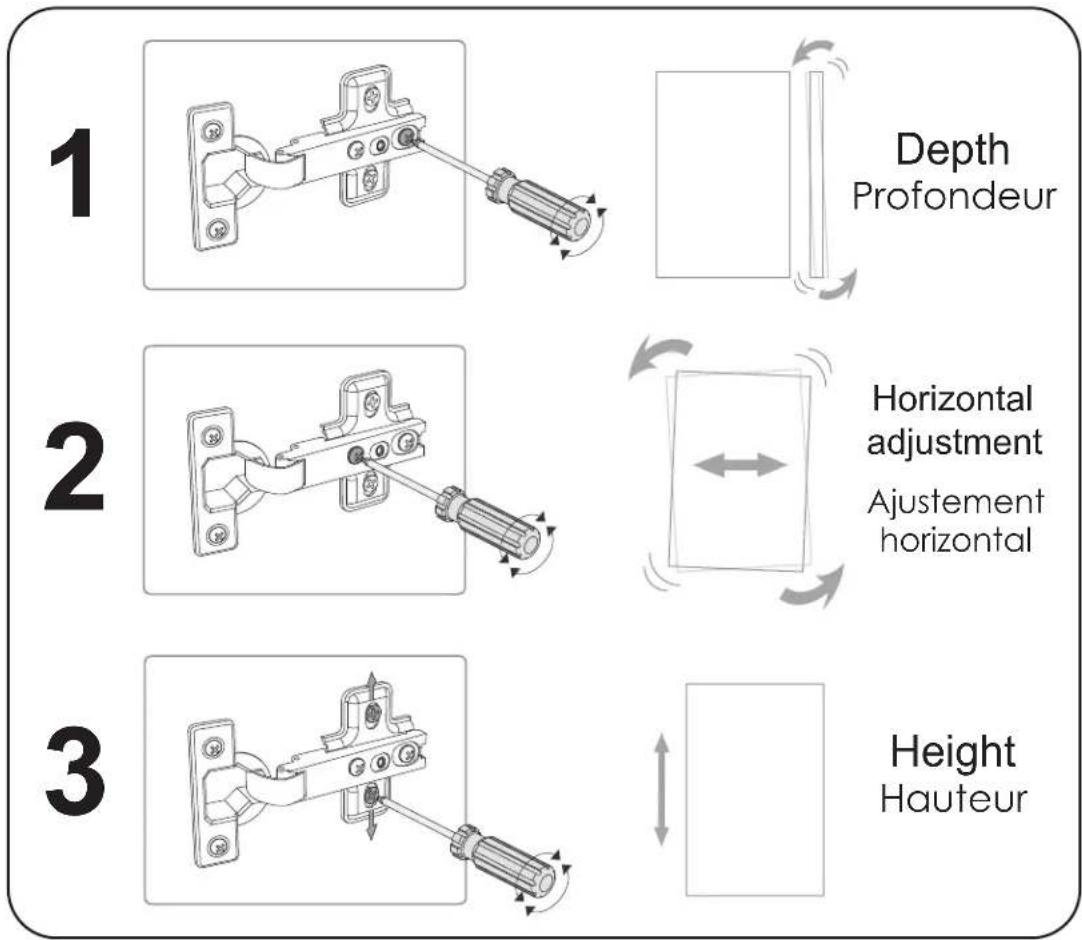

Adjust both doors PA and PB. There are 3 adjustment levels Ajustez les portes PA et PB. Il y a 3 niveaux d'ajustement disponibles

1 Depth Profondeur 2 Horizontal adjustment Ajustement horizontal 3 Height Hauteur

Garantie limitée de 1 an

Tous les produits Nexera sont garantis à l'acheteur original contre toutes défectuosités de matériel ou de fabrication pour une période de 1 an à partir de la date d'achat.

Le mot "défectuosités" utilisé dans cette garantie signifie toutes imperfections pouvant nuire à l'utilisation du meuble ou du produit pour lequel il a été conçu.

Cette garantie est expressément limitée au remplacement des pièces ou composantes défectueuses, sujet à la disponibilité des stocks. La main d'œuvre de l'assemblage est exclue.

Cette garantie s'applique dans des conditions d'utilisation normales. Elle ne couvre pas des défectuosités résultant d'un assemblage ou désassemblage défaillant, modification du produit, dommages intentionnels, abus, usage impropre, accidents, négligence ou des expositions aux éléments extérieurs. Nos meubles ne sont pas destinés pour une utilisation à l'extérieur.

Cette garantie s'applique uniquement au Canada et aux États-Unis.

Nexera se réserve le droit d'exiger une preuve d'achat ou toutes autres pièces justificatives pour valider cette garantie.

Cette garantie est limitative quant à la responsabilité de Nexera et donne à l'acheteur original des droits spécifiques. Toute garantie législative prévalant dans votre lieu de résidence est limitée à une période de 1 an. Lorsque la législation de votre lieu de résidence diffère de celle-ci, elle ne s'appliquera pas.
