Type de produit	Support mural Pop-Out pour écran
Marque	Digitus
Modèle	DA-90446
Tailles d'écran compatibles	45 à 70 pouces
Capacité de charge maximale	70 kg
Norme VESA compatible	200x200, 300x200, 400x200, 300x300, 400x300, 400x400, 600x400
Dimensions (plié)	67 x 52,4 x 9,5 cm (L x P x H)
Poids	10,55 kg
Matériau	Acier
Couleur	Noir
Finition	Thermolaquage
Micro-ajustement en profondeur	20 mm
Micro-ajustement en hauteur	25 mm
Plage d'inclinaison	+4° à -2°
Nivellement de l'écran	+3° à -3°
Système de verrouillage	Quick Lock et pop-out avec cadenas (non inclus)
Fonction Pop-Out	Oui, pour montage/démontage rapide
Antivol	Oui (cadenas supplémentaire requis)
Type de montage	Mural (brique, béton)
Contenu de la livraison	Support mural, matériel de montage, instructions

FOIRE AUX QUESTIONS - DA-90446 Digitus

Quelles sont les tailles d'écran compatibles avec le support Digitus DA-90446 ?

Le support est compatible avec les écrans de 45 à 70 pouces.

Quel est le poids maximal supporté par le DA-90446 ?

La capacité de charge maximale est de 70 kg.

Quelles normes VESA sont compatibles ?

Le support est compatible avec les normes VESA : 200x200, 300x200, 400x200, 300x300, 400x300, 400x400 et 600x400.

Comment ajuster la hauteur et la profondeur de l'écran ?

Le support offre un micro-ajustement en profondeur de 20 mm et en hauteur de 25 mm à l'aide d'une clé Allen.

Est-il possible d'incliner l'écran ?

Oui, l'inclinaison peut être réglée de +4° à -2°.

Le support est-il sécurisé contre le vol ?

Oui, il dispose d'un système antivol nécessitant un cadenas (non inclus) pour empêcher le décrochage.

Comment installer le support sur un mur en béton ?

Marquez les trous, percez des avant-trous, puis fixez la plaque murale avec les tirefonds et rondelles fournis.

Le support permet-il de déplacer l'écran facilement pour l'entretien ?

Oui, grâce à la fonction Pop-Out, l'écran peut être monté/démonté rapidement.

Quel outil est nécessaire pour le montage ?

Une clé Allen est fournie pour les réglages. Un tournevis et une perceuse peuvent être nécessaires pour la fixation murale.

Comment espacer plusieurs écrans pour un mur vidéo ?

Utilisez la pièce de blocage en plastique fournie pour maintenir un espace de 1,2 mm entre les écrans.

MODE D'EMPLOI DA-90446 Digitus

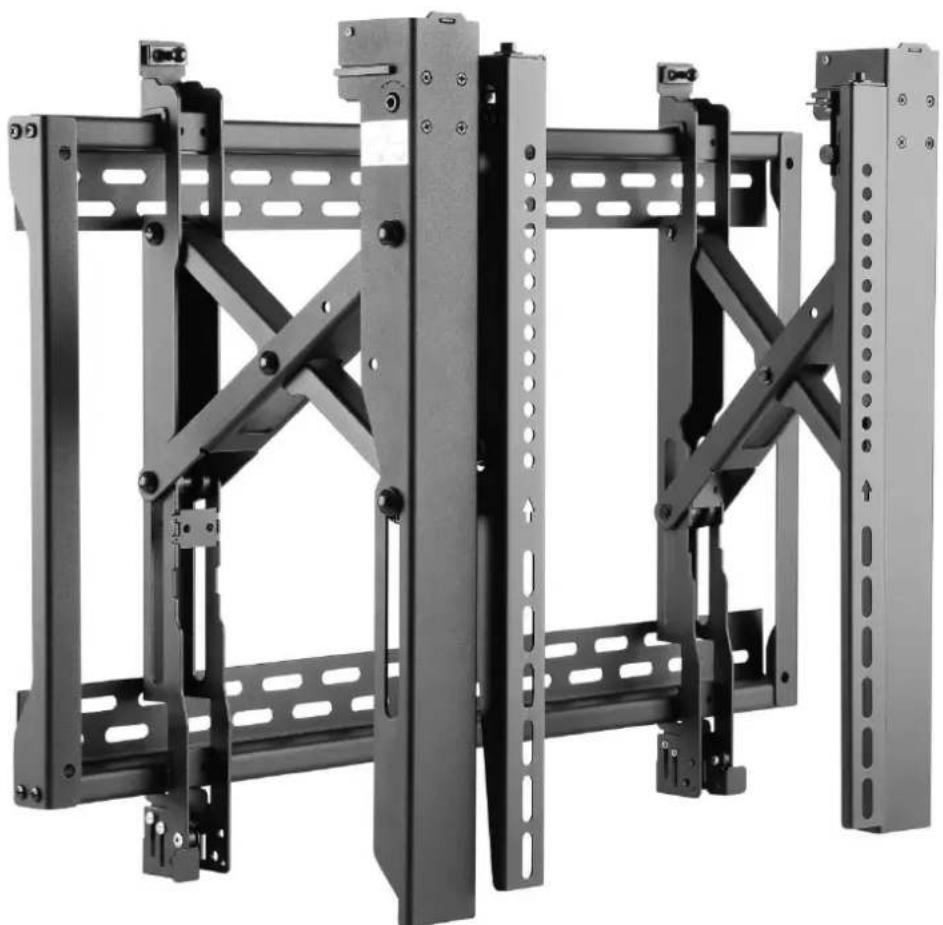

Support mural Pop-Out pour écran, 45-70"

Instructions de montage

DA-90446

1. INTRODUCTION

Le DA-90446 est une solution professionnelle de mur vidéo universelle, il possède une capacité de charge maximale de 70 kg (154 lbs) et est compatible la norme d'interface VESA 600x400. Le dispositif de micro-ajustement multidimensionnel (profondeur, hauteur et inclinaison) permet un alignement précis du mur vidéo. Ce support mural vidéo est doté du système Quick Lock pour une installation et un entretien faciles. Le système Quick Lock permet de conserver les écrans à leur emplacement, grâce à un système de verrouillage et de déverrouillage. Sa conception antivol (cadenas requis) en fait la solution idéale pour les installations en extérieur et commerciales.

2. FONCTIONNALITÉS

1. Fonction Pop-Out – montage/démontage rapide pour l'installation et l'entretien
2. Tailles d'écran prises en charge : 45 – 70"
3. Capacité de charge maximale : 70 kg
4. Micro-ajustement : Profondeur 20 mm / hauteur 25 mm
5. Plage d'inclinaison : +4° à -2°
6. Niveau de l'écran : +3° à -3°
7. Compatibilité VESA : 200x200, 300x200, 400x200, 300x300, 400x300, 400x400, 600x400
8. Alignement précis de l'écran : Ajustement de la hauteur / profondeur
9. Quick Lock : Verrouille / déverrouille l'écran
10. Système de verrouillage pop-out : Assure la sécurité en empêchant la possibilité d'un déclenchement accidentel

3. CONTENU DE LA LIVRAISON

1. 1 x support mural Pop-Out pour écran
2. 1 x matériel de montage
3. 1 x instructions de montage

4. Caractéristiques techniques

Antivol :	Pour une sécurité accrue contre tout décrochage involontaire (cadenas supplémentaire requis)
Montage :	Montage mural
Matériau :	Acier
Couleur :	Noir
Surface :	Thermolaquage
Dimensions (plié) :	67 x 52,4 x 9,5 cm (I x P x H)
Poids :	10,55 kg

5. Instructions de montage

plaque muraleA	montantB	M5x8C

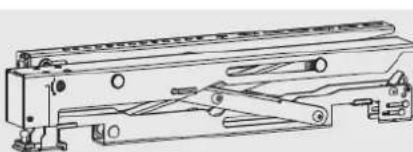

support Pop-Out gaucheC	support Pop-Out droiteD	pièce de blocage en plastiqueF

Sachet M

M5x14M-A	M6x14M-B	M8x20M-C	M6x30M-D
M8x30M-E	entretoiserectangulaireM-F	entretoisecylindrique(petite) M-G	entretoisecylindrique(grande) M-H

Sachet W

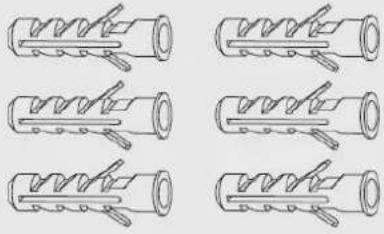

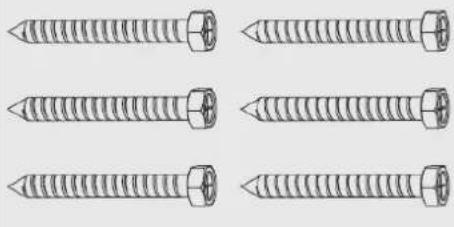

ST6.3x55W-A	tirefond bétonW-B	Rondelle D6W-C

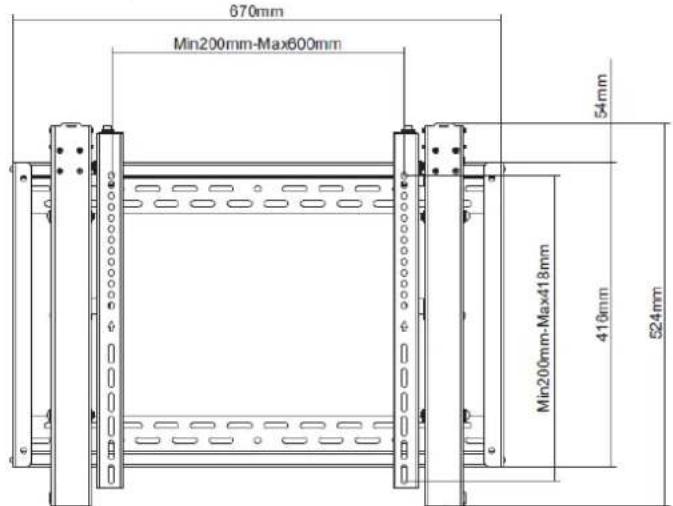

1. Dimensions du produit

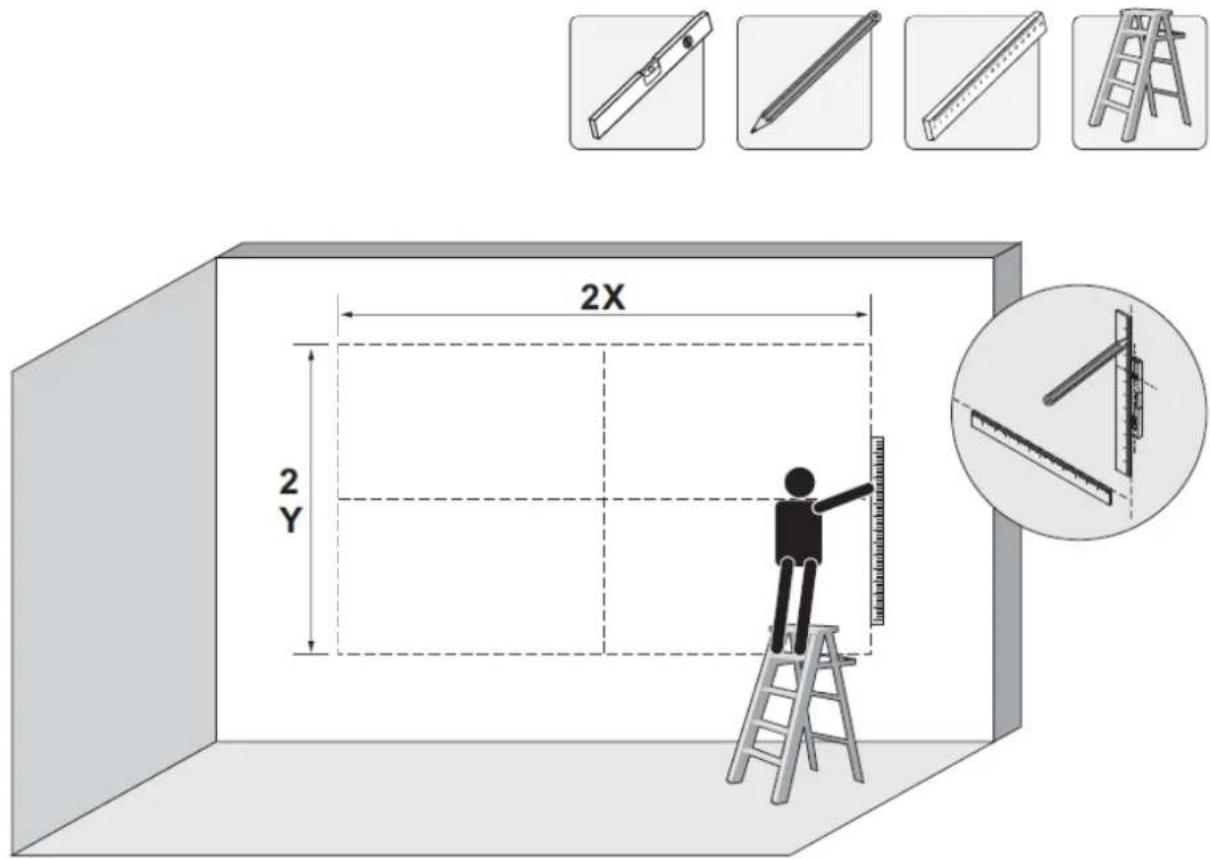

2. Installation du mur vidéo

2X 2Y

X=longueur de l'écran Y=hauteur de l'écran

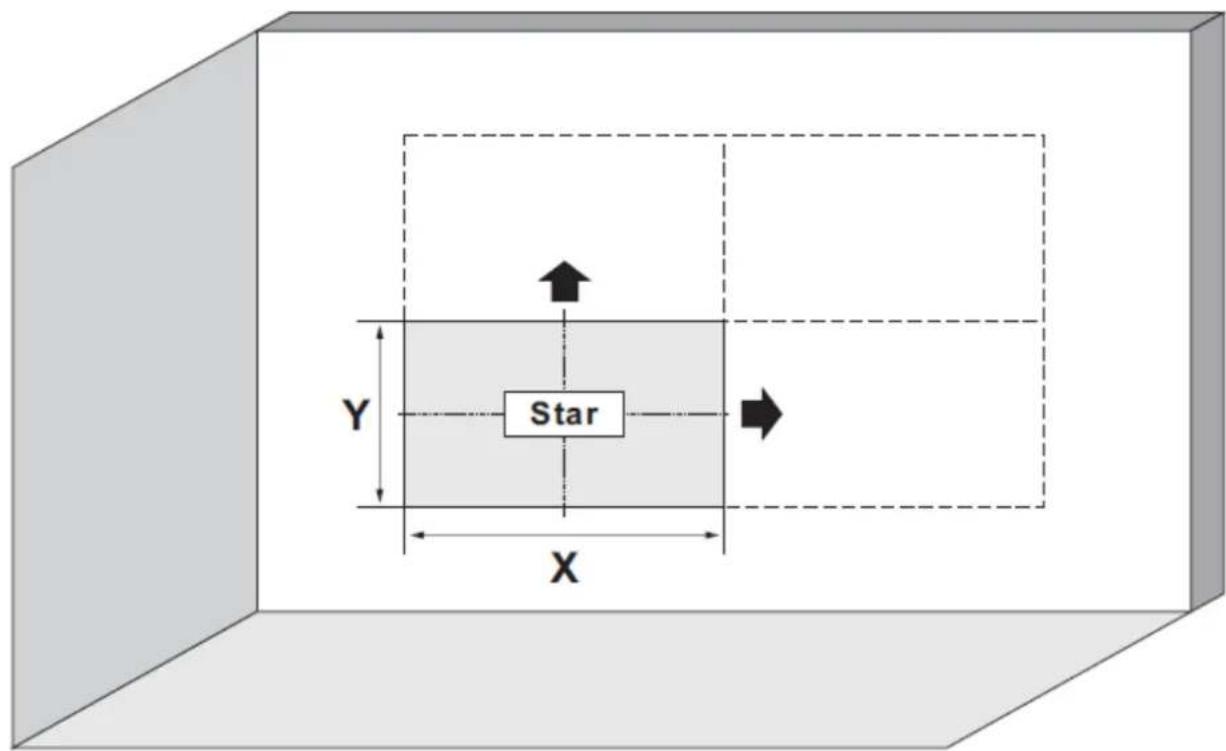

Y Star X

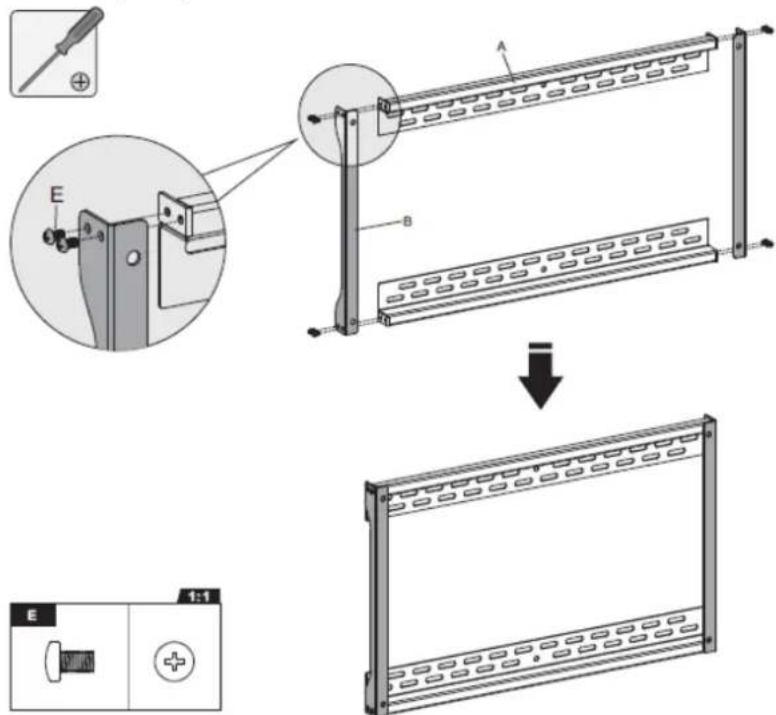

3. Assemblage de la plaque murale

Attachez les montants aux plaques murales en utilisant les vis appropriée.

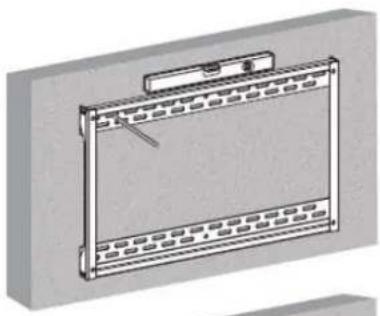

4. Montage sur un mur en brique ou en béton

	Marquez l'emplacement exact des trous de montage		Percez des avant-trous
			Visser la plaque murale au mur
W-A	W-B	W-C

ATTENTION

Les installateurs doivent s'assurer que la surface d'appui est capable de supporter en toute sécurité le poids combiné de l'équipement et de tous les matériels et composants connectés.

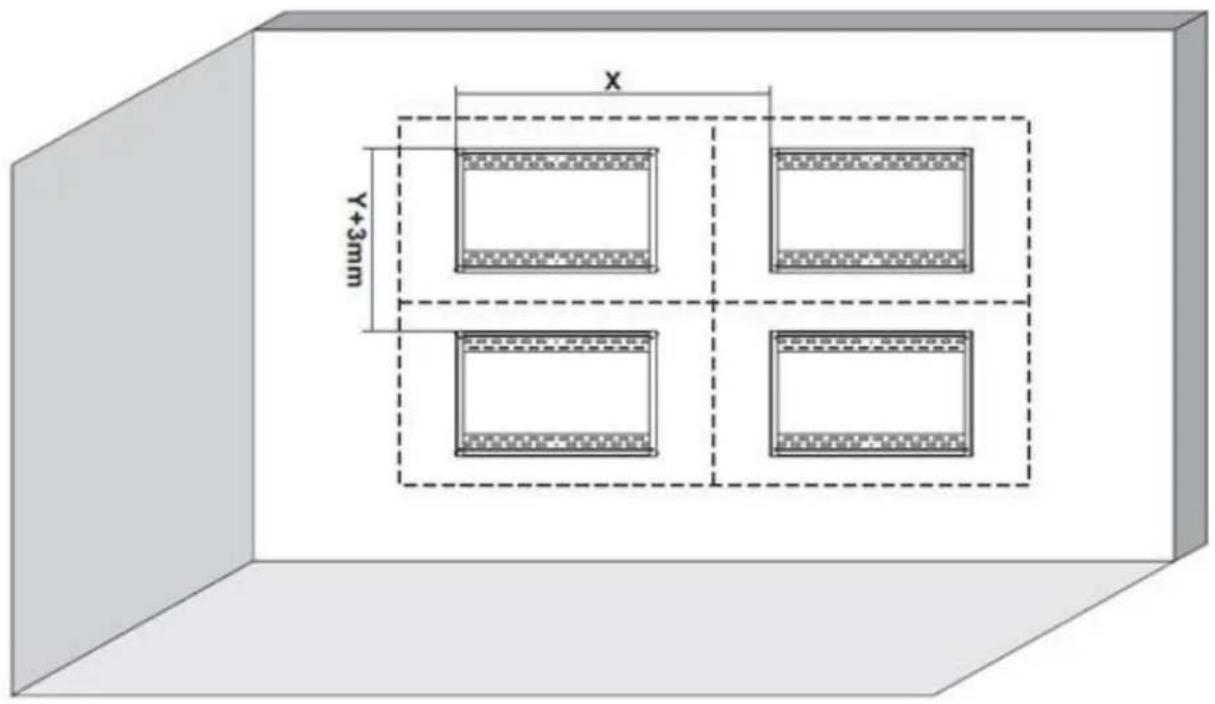

X=longueur de l'écran

Y=hauteur de l'écran

X Y+3mm

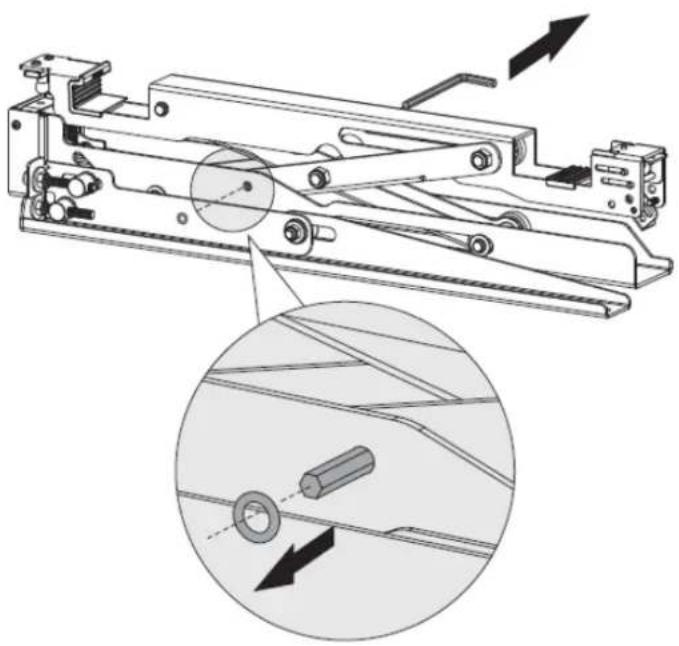

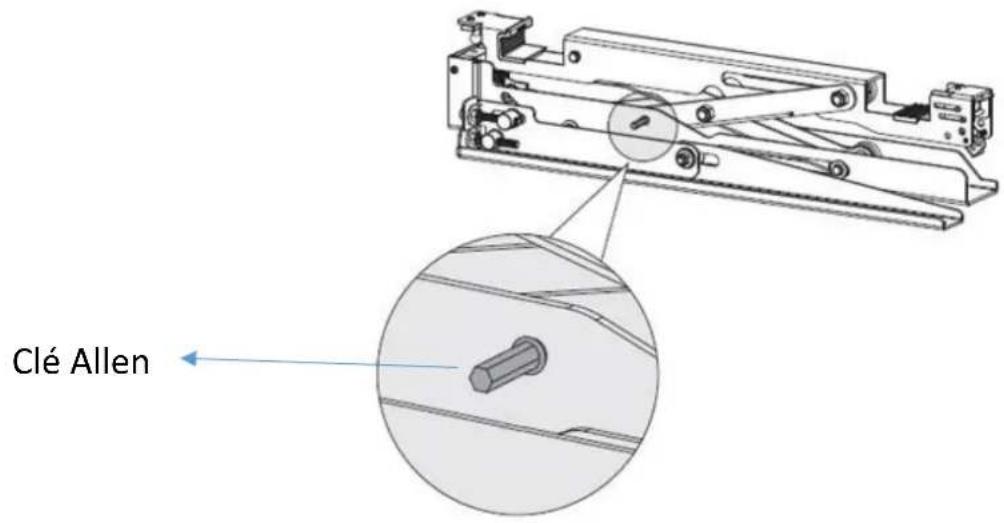

5. Installations des supports Pop-Out

Clé Allen

joint à rotule

Poussez le support Pop-Out jusqu'à ce que la rotule soit bien en place.

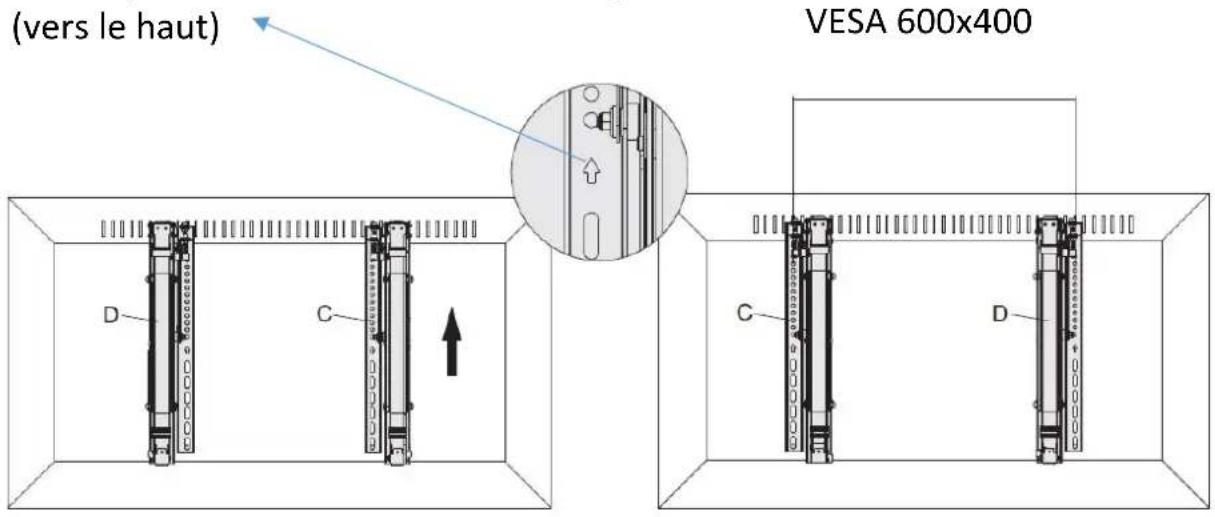

Remarque : Vérifiez le sens de montage

(vers le haut) VESA 600x400 D C C D

Haut de l'écran

Pour VESA 600x400, les positions de « D » et « C » sont inversées.

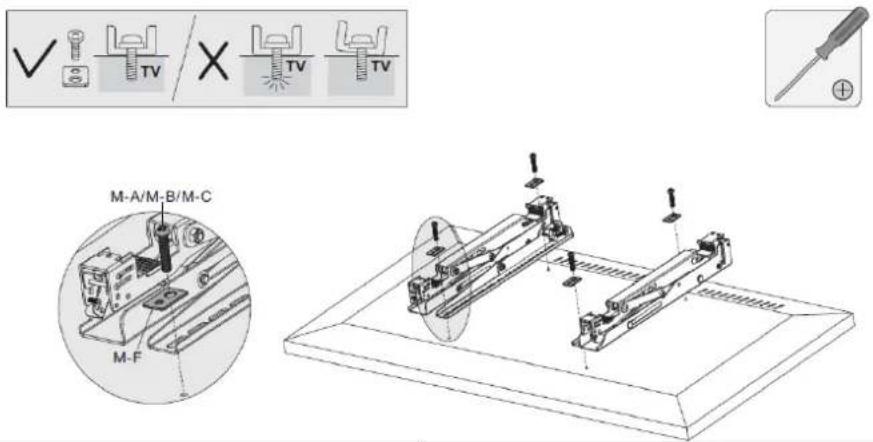

5-1 Écrans plats

Remarque : Choisissez les vis, rondelles et entretoises appropriées (si nécessaire) en fonction du type d'écran.

• Positionnez les supports de l'adaptateur aussi près que possible du centre de l'écran.
  • Fixez les supports de l'adaptateur à l'écran.

Serrez toutes les vis mais sans forcer.

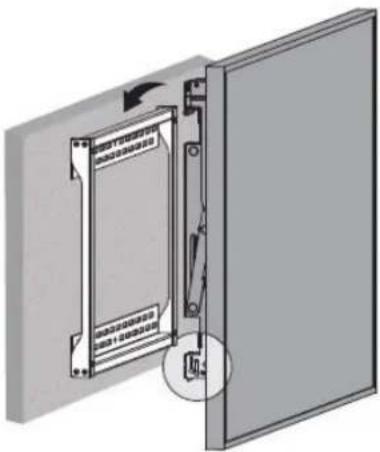

6. Accrochage de l'écran à la plaque murale

Tournez les pièces de blocage vers le bas pour fixer la plaque murale et serrez les vis pour la sécuriser.
	Utilisez un cadenas pour empêcher le vol de l'écran (cadenas non inclus).

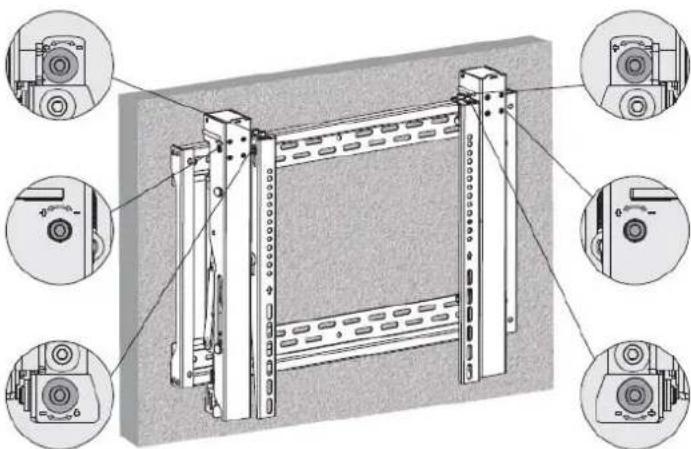

7. Ajustement

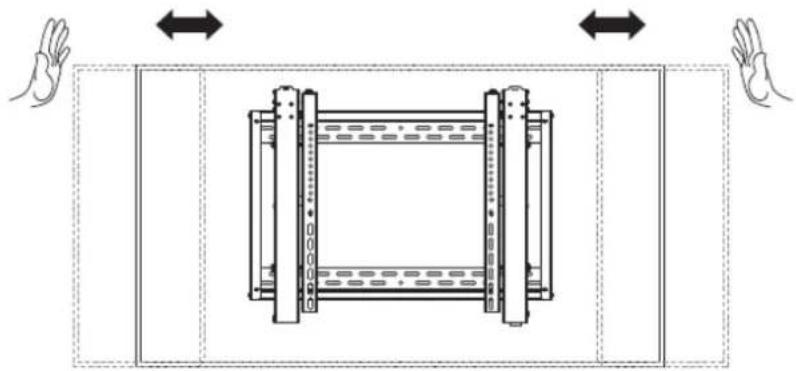

Déplacez l'écran vers la gauche ou la droite pour l'aligner rapidement.

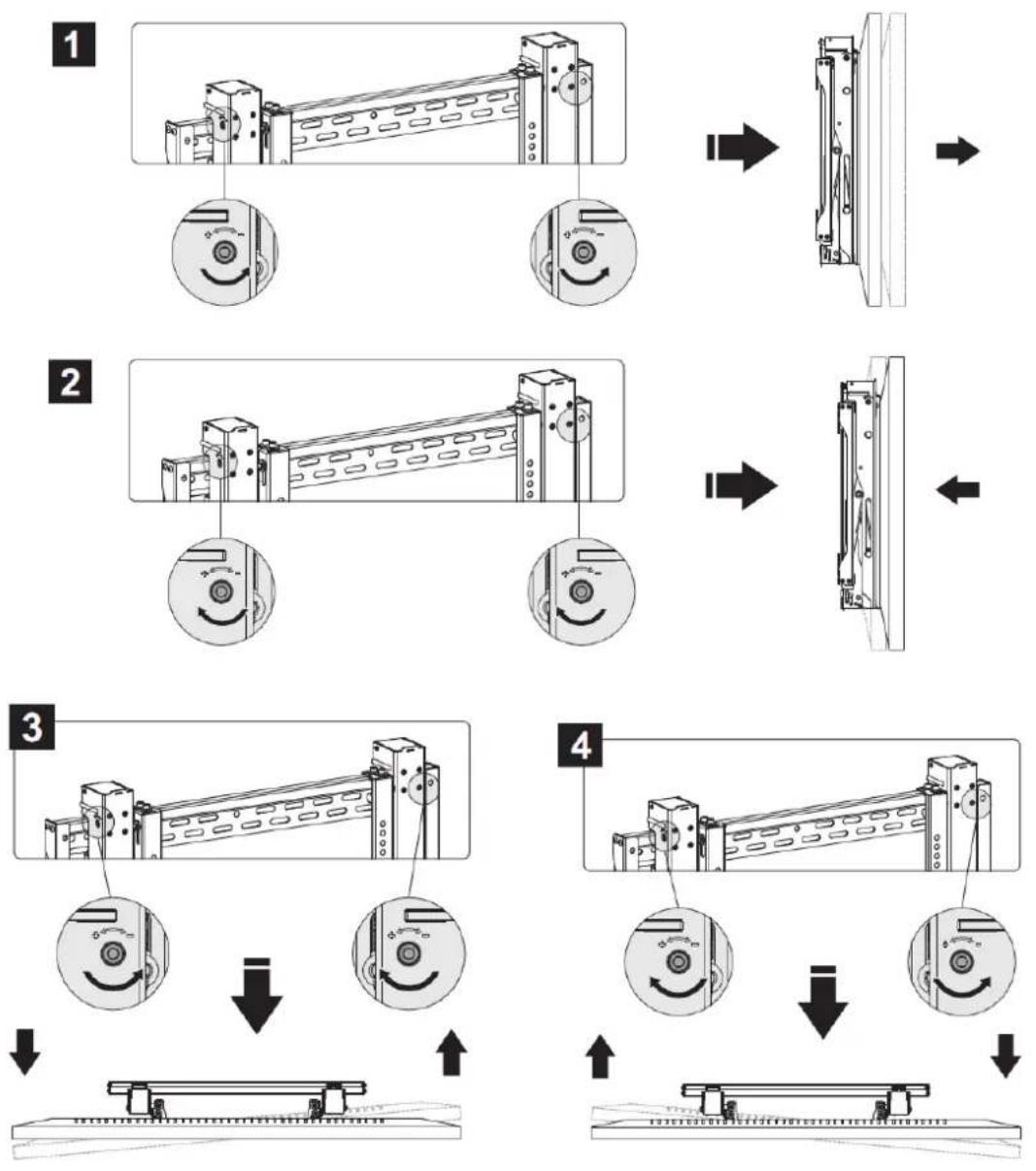

	Ajuster l’inclinaison
	Micro-ajustement vers l’avant et l’arrière.
	Micro-ajustement vers le haut et le bas.

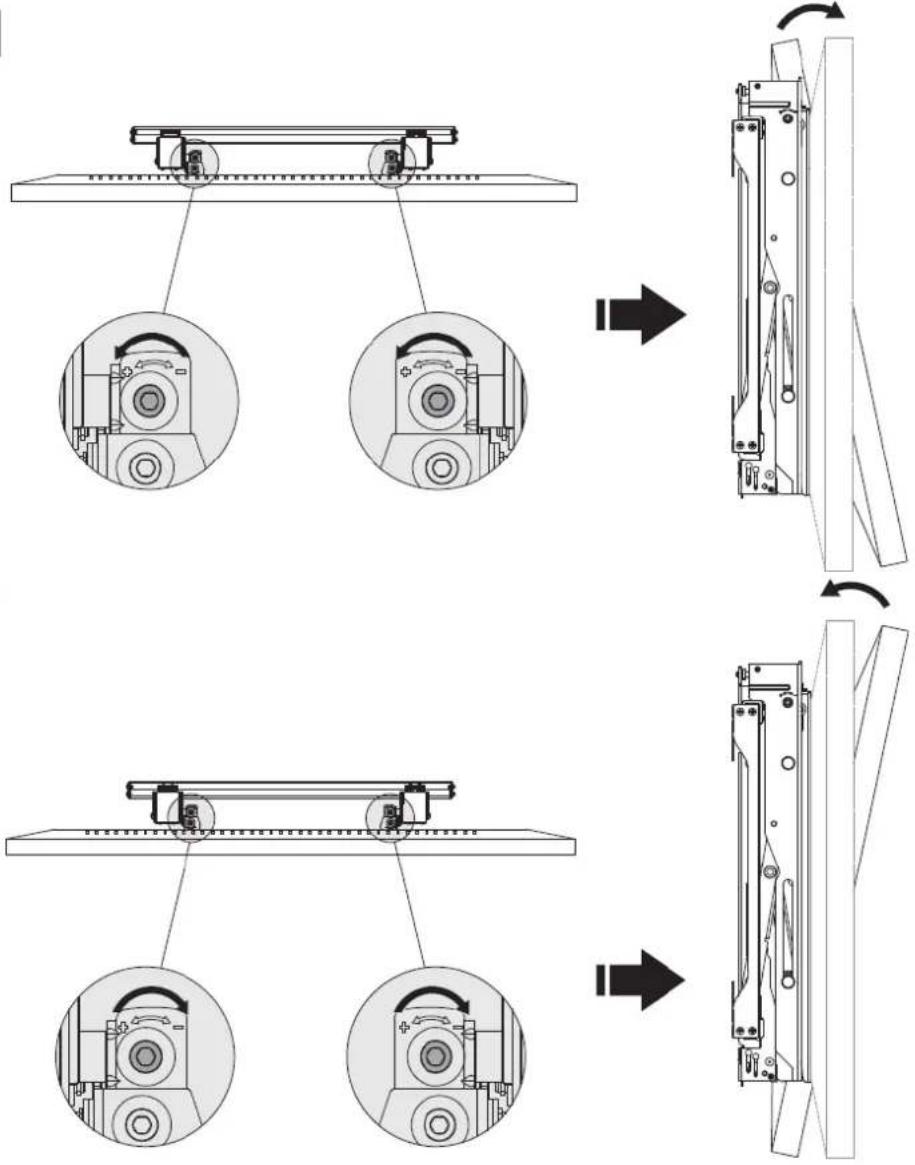

Ajustement de l'inclinaison

1

2

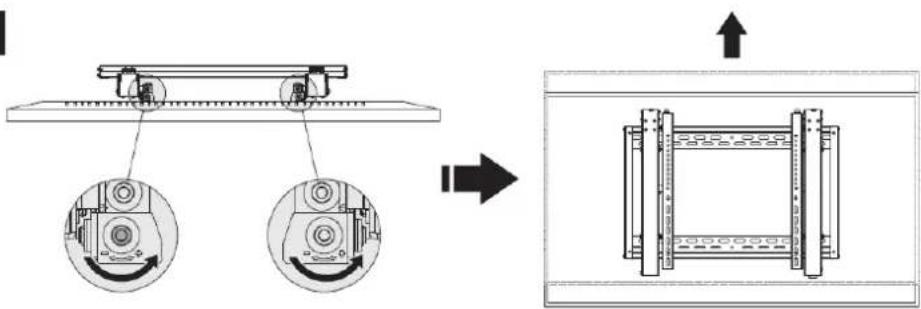

Ajustement de la hauteur

1

Ajustement de la profondeur

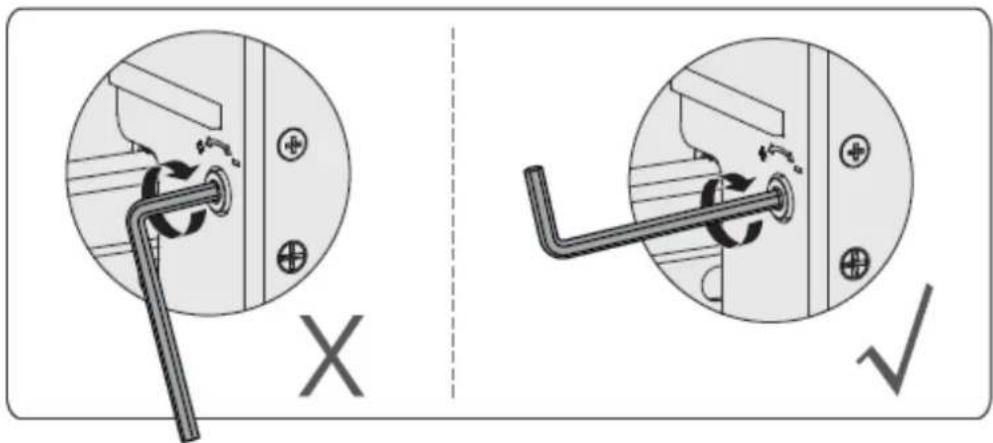

Remarque :

• Ne pas utiliser l'extrémité courte de la clé Allen pour serrer la vis de réglage.
  • Utilisez l'extrémité longue de la clé Allen pour serrer la vis de réglage.

X ✓

8. Mise à niveau de l'écran

Ajustez l'écran pour qu'il reste de niveau (vertical et horizontal).

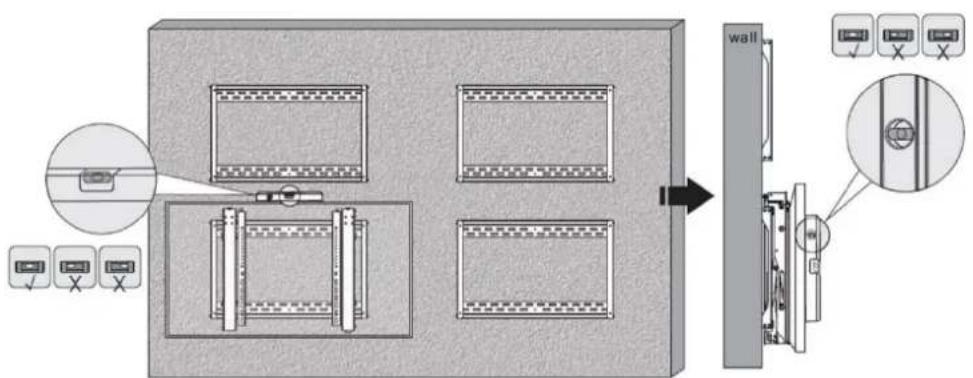

Remarque : Utilisez la pièce de blocage en plastique pour mesurer et maintenir un espace de 1,2 mm entre les écrans.

③ ④ ① ②

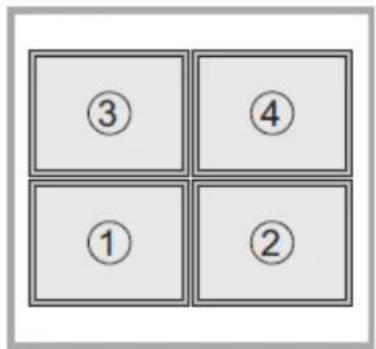

Remarque : Installez/ajustez les écrans dans l'ordre indiqué.
