Caractéristiques	Détails
Capacité de lavage	8 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A+++
Programmes de lavage	Plusieurs programmes incluant coton, synthétique, délicat, rapide, etc.
Dimensions (L x P x H)	60 x 55 x 85 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Poids	70 kg
Type de chargement	Chargement frontal
Système de sécurité	Protection contre les débordements, verrouillage enfant
Entretien	Filtres à nettoyer régulièrement, entretien du tambour recommandé
Garantie	2 ans

FOIRE AUX QUESTIONS - WM1812CW LG

Pourquoi ma machine à laver LG WM1812CW ne démarre-t-elle pas ?

Vérifiez que la machine est bien branchée et que la prise fonctionne. Assurez-vous également que le couvercle est correctement fermé et que la porte est verrouillée.

Comment puis-je résoudre un problème de vibration excessive pendant le cycle d'essorage ?

Assurez-vous que la machine est de niveau sur le sol. Vérifiez également que la charge de linge est équilibrée et ne surchargez pas la machine.

Pourquoi ma machine à laver ne vidange-t-elle pas l'eau ?

Vérifiez le filtre de la pompe pour vous assurer qu'il n'est pas obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment nettoyer le tambour de ma machine à laver LG WM1812CW ?

Utilisez un cycle de nettoyage à vide avec un nettoyant pour machine à laver ou du vinaigre blanc. Assurez-vous de suivre les instructions du manuel d'utilisation pour des résultats optimaux.

Que faire si l'eau ne chauffe pas pendant le cycle de lavage ?

Vérifiez que le réglage de température est correctement sélectionné. Si le problème persiste, il se peut que l'élément chauffant soit défectueux et nécessite un remplacement.

Pourquoi ma machine à laver émet-elle un bruit étrange pendant le fonctionnement ?

Des bruits inhabituels peuvent indiquer un objet coincé dans le tambour ou une pièce usée. Vérifiez le tambour et les filtres, et si le bruit persiste, contactez un technicien.

Comment puis-je réduire les odeurs désagréables dans ma machine à laver ?

Laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Nettoyez régulièrement le tambour et le tiroir à détergent.

Quelles sont les dimensions de la machine à laver LG WM1812CW ?

Les dimensions sont d'environ 84,1 cm de hauteur, 59,7 cm de largeur et 63,5 cm de profondeur.

MODE D'EMPLOI WM1812CW LG

Lire attentivement ce guide. Il fournit les instructions concernant l'installation sécuritaire, l'utilisation et l'entretien. Conserver à des fins de références. Noter les numéros de modèle et de série de l'appareil. Donner cette information au marchand si un service est requis.

PRODUCT FEATURES

■ Moteur à entraînement direct
Le moteur CC sans balais perfectionné entraîne directement le tambour sans courroie ni poulie.

■ Tambour incliné et très grande ouverture

Le tambour incliné et la très grande ouverture permettent de charger et de décharger les articles facilement.

■ Distributeur temporisé

Le détergent, l'assouplissant et le javellisant sont distribués séparément au bon moment pendant le cycle de lavage.

■ Détection automatique de charge de lavage

Détecte automatiquement la charge et optimise le temps de lavage.

■ Verrouillage enfant

Pour empêcher les enfants de presser des touches et modifier les réglages pendant le fonctionnement.

TABLE DES MATIÈRES

Informations importantes de sécurité....24

Données techniques....25

Directives pour l'installation ....26

Préparation au lavage....31

Utilisation du distributeur ....32

Cycles 34

Utilisation de la laveuse....35

Entretien 37

Guide de dépannage 40

Garantie 43

INFORMATIONS IMPORTANTES DE SÉCURITÉ

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER

▲ AVERTISSEMENT!

Pour la sécurité, l'information de ce guide doit être suivie afin de minimiser le risque d'incendie ou d'explosion, de choc électrique, de dommages à la propriété ou de blessures.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

▲ AVERTISSEMENT:

Pour réduire tout risque d'incendie, de choc électrique ou de blessures ou moment d'utiliser la laveuse, prendre certaines précautions élémentaires, dont les suivantes :

• Lire toutes les instructions avant d'utiliser.
• Ne pas laver d'articles qui ont été lavés, trempés ou tachés avec de l'essence, des solvants de nettoyage à sec ou autres substances inflammables ou explosives, car elles émanent des vapeurs qui peuvent s'enflammer ou exploser.
• Ne pas ajouter d'essence, de solvants de nettoyage à sec ou autres substances inflammables ou explosives à l'eau de lavage, car elles émanent des vapeurs qui peuvent s'enflammer ou exploser.
• Dans certaines conditions, du gaz hydrogène peut se produire dans un système d'eau chaude qui n'a pas été utilisé pendant 2 semaines ou plus. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si un système d'eau chaude n'a pas été utilisé pendant une telle période, avant d'utiliser la laveuse, ouvrir tous les robinets d'eau chaude et laisser l'eau couler quelques minutes. Ceci dégage toute accumulation d'hydrogène. Comme ce gaz est inflammable, ne pas fumer ni utiliser une flamme nue pendant ce temps.

• Ne pas laisser les enfants jouer sur ou dans la laveuse. Une surveillance attentive des enfants est nécessaire pendant l'utilisation de l'appareil.

• Avant de jeter l'appareil aux rebuts, enlever la porte pour empêcher les enfants de s'y cacher.

• Ne pas installer ni entreposer l'appareil dans des endroits où il peut être exposé aux intempéries.
• Ne pas jouer avec les contrôles.
• Ne pas réparer ni remplacer des pièces de l'appareil ou tenter d'effectuer des réparations à moins que cela ne soit spécifiquement recommandé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation publiées à moins d'avoir l'habileté et la compréhension nécessaires.
• Voir les instructions d'installation concernant les exigences de mise à la terre.
• TOUJOURS suivre les instructions d'entretien des tissus fournies par les fabricants.
• Ne pas placer d'articles exposés à l'huile de cuisson dans la laveuse. Ces articles peuvent contribuer à une réaction chimique pouvant causer un incendie.
• Ne pas utiliser d'assouplissant ou de produits éliminant l'électrostatique à moins que cela ne soit recommandé par le fabricant de l'assouplissant ou du produit.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de bris, la mise à la terre réduit le risque de choc électrique en fournissant un chemin de moindre résistance au courant électrique. Cet appareil est doté d'un cordon avec fil de terre et une fiche avec broche de mise à la terre. La fiche doit être branchée dans une prise appropriée, adéquatement installée et mise à la terre conformément aux codes et règlements locaux.

• Ne pas utiliser un adaptateur ni une rallonge.
• Ne pas enlever la broche de liaison à la terre.
• Si la prise de courant en convient pas, consulter un électricien.

▲ AVERTISSEMENT:

Une connexion inappropriée à la terre pose un risque de choc électrique. Vérifier avec un électricien qualifié en cas de doute sur la mise à la terre appropriée de l'appareil. Ne pas modifier la fiche fournie avec l'appareil. Si elle ne peut être insérée dans la prise, en faire installer une par un électricien qualifié.

DONNÉES TECHNIQUES

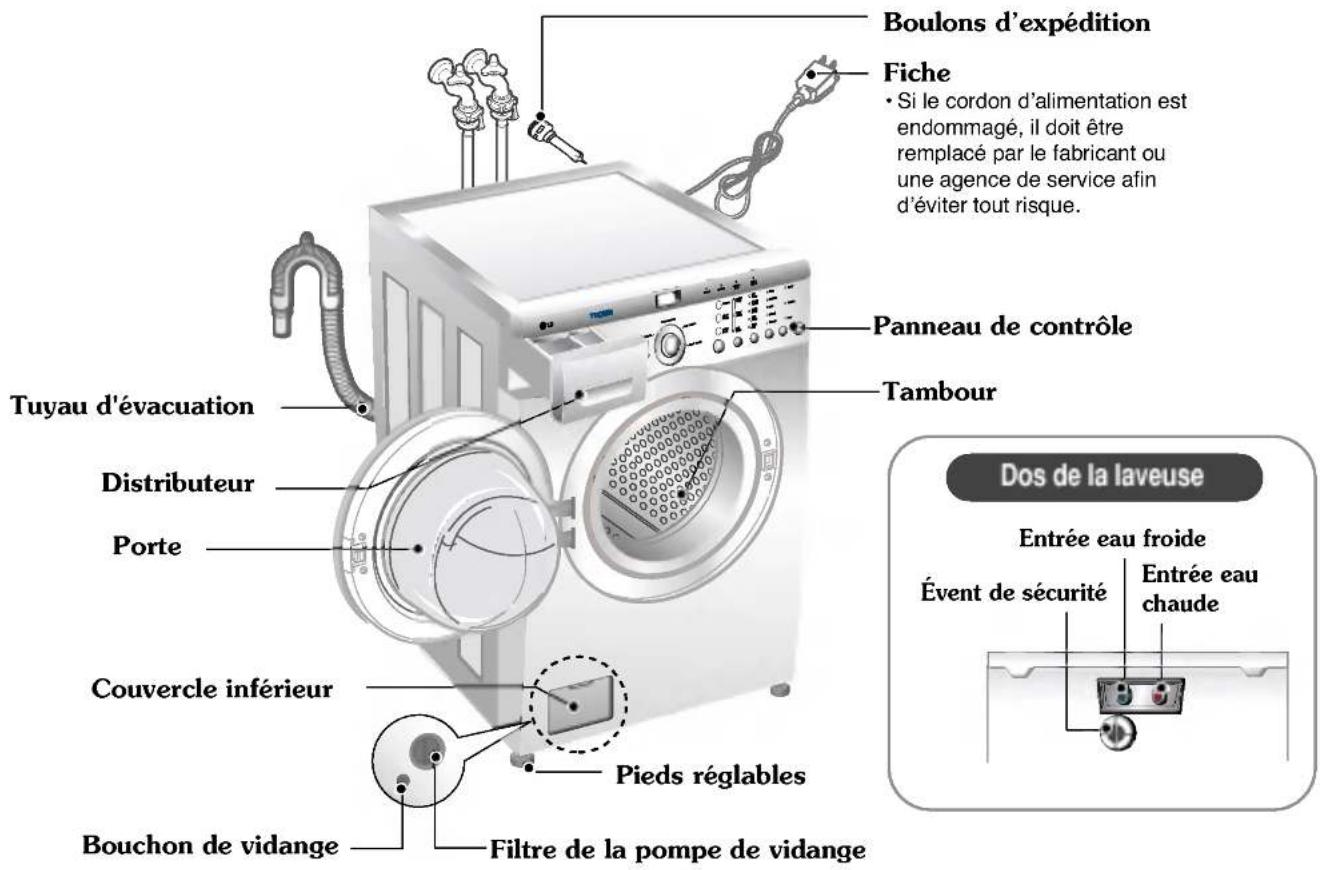

Boulons d'expédition Fiche • Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou une agence de service afin d'éviter tout risque. Tuyau d'évacuation Distributeur Porte Couvercle inférieur Bouchon de vidange Filtre de la pompe de vidange Pandou de contrôle Tambour Dos de la laveuse Entrée eau froide Évent de sécurité Entrée eau chaude

■ Nom: Laveuse à chargement frontal
■ Alimentation: 120 volts, 60 Hz
■ Dimensions: 68,6 x 76,3 x 98,3 cm (LPH), 129,1 cm (P, porte ouverte)
27 x 30 1/32 x 38 11/16 po (LPH), 50 13/16 po (P, porte ouverte)
27"(L) X 30 ^1/32 "(P) X 38 ^11/16 "(H), 50 ^13/_16 "(P, porte ouverte)
■ Poids: 173 lb (78,5 kg)
■ Capacité de lavage: 2,96 pi³ (IEC: 3,42 pi³)¹
■ Vitesse d'essorage: 900 trs/min. maximum
■ Pression d'eau permise: 4.5 \~ 116 lb/po² (30 \~ 800 kPa)

* Données techniques sujettes à changement sans préavis.

■ Accessoires

Tuyau eau chaude / froide (1 de chaque)

Clé

Attache
pour fixer le tuyau d'évacuation à la colonne montante, au boyau d'entrée ou à l'évier

1) Selon IEC 60456, équivaut à une laveuse de 3.42 pi ^3 avec agitateur.

INSTRUCTIONS D'INSTALLATION

Installer ou ranger l'appareil dans un endroit où il ne sera pas exposé à des températures en dessous du point de congélation ou aux intempéries.

L'appareil doit être mis à la terre conformément aux codes et aux règlements en vigueur.

Pour réduire le risque de choc électrique, ne pas installer la laveuse dans un endroit humide.

L'ouverture à la base ne doit pas être obstruée par du tapis lorsque la laveuse est installée sur un plancher avec tapis.

Dans les régions susceptibles aux infestations de coquerelles ou autres vermines, porter une attention particulière afin que l'appareil est les alentours soient propres en tout temps.

Tout dommage pouvant être causé par les coquerelles ou autres vermines n'est pas couvert par la garantie de l'appareil.

■ Boulons d'expédition

L'appareil est muni de boulons d'expédition pour empêcher les dommages internes pendant le transport.

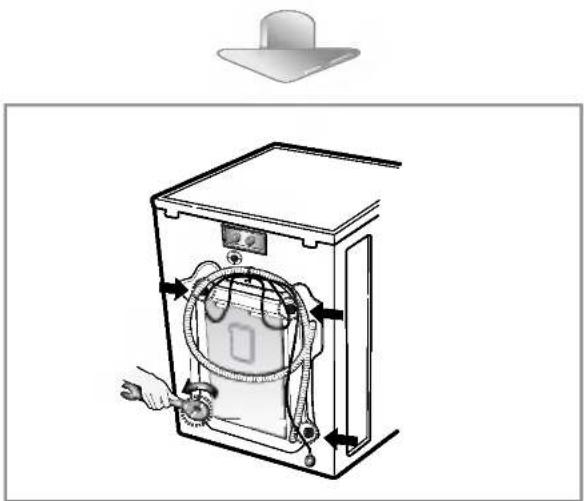

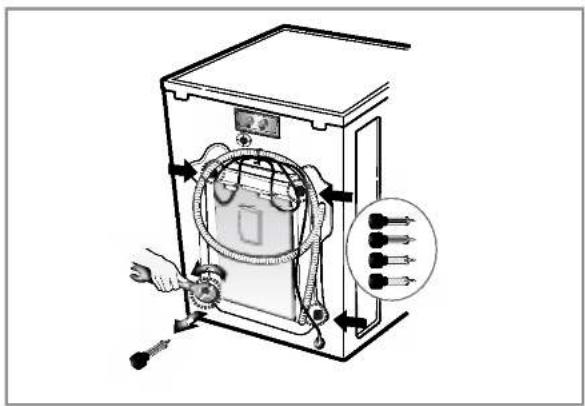

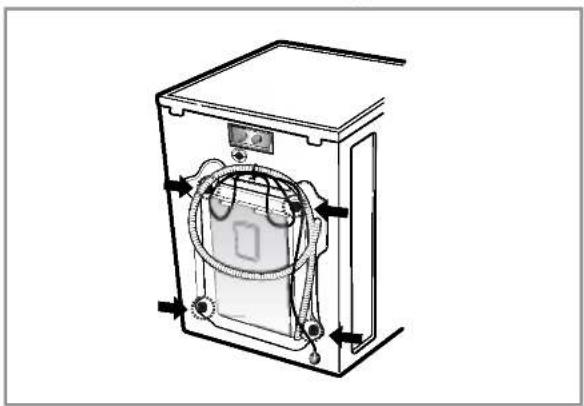

■ Retrait des boulons d'expédition

1. 4 boulons de retenue sont installés pour éviter les dommages en cours de transport. Enlever ces boulons avant de faire fonctionner la laveuse.
2. Si les boulons ne sont pas enlevés, cela peut causer des vibrations intenses, du bruit et un mauvais fonctionnement.

1. Dévisser les 4 boulons à l'aide de la clé fournie.

1. Enlever les 4 boulons en tournant légèrement les cales. Conserver les 4 boulons et la clé pour un usage ultérieur.
2. Chaque fois que l'appareil est transporté, les boulons d'expédition doivent être remis.

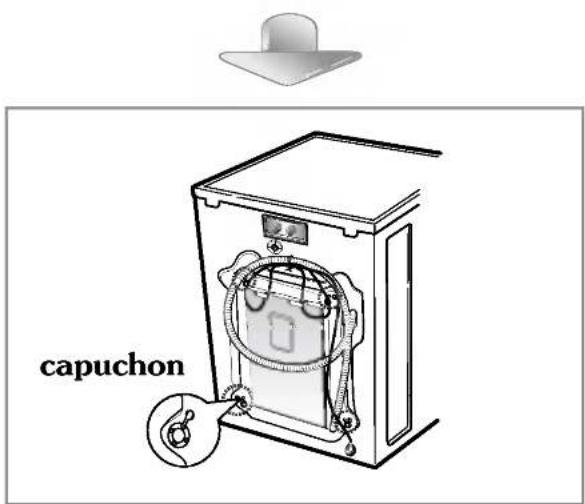

capuchon

1. Boucher les trous avec les capuchons fournis.

INSTRUCTIONS D'INSTALLATION

■ Dégagements d'installation

L'emplacement doit être suffisamment grand pour permettre l'ouverture complète de la porte de la laveuse.

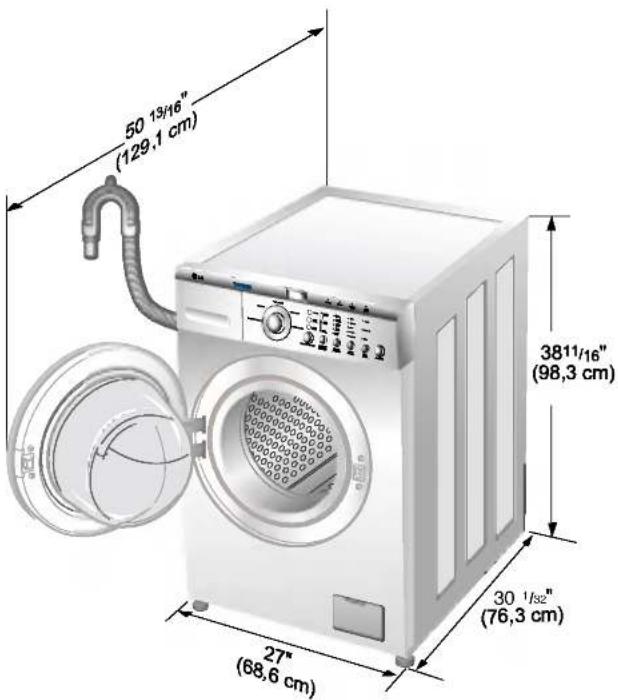

■ Dimensions de la laveuse

50 13/16" (129,1 cm) 3811/16" (98,3 cm) 30 1/32" (76,3 cm) 27" (68,6 cm)

- La plupart des installations requièrent un minimum de 4 po (10 cm) de dégagement derrière la laveuse.

■ Dimensions minimales pour une installation encastrée.

Les dimensions suivantes illustrées sont pour l'espacement minimum alloué.

• Un espacement additionnel doit être considéré pour l'installation et le service.
• Des dégagements additionnels sont requis pour les moulures de mur, de porte et le plancher.
• Un espacement additionnel de 1 po (2,5 cm) sur les côtés de la laveuse est recommandé pour réduire le transfert de bruit.

Il faut aussi prendre en considération l'espacement de l'appareil qui accompagne la sécheuse.

■ Niveau du plancher

• Inclinaison permise sous la laveuse : 1 po (2,5 cm).
• Afin de minimiser le bruit et les vibrations, la laveuse doit être installée sur un plancher robuste.
• Les surfaces en carreaux souples et le tapis ne sont pas recommandés.
• Ne jamais installer la laveuse sur une plateforme ou une structure faible.

REMARQUE: Un plancher solide et ferme est encore plus important pour une laveuse à chargement frontal qu'une à chargement par le haut. Un plancher en bois ou sur charpente devra peut-être être renforcé. L'essorage se fait à plus grande vitesse sur une laveuse à chargement frontal, entraînant de plus fortes vibrations. Si le plancher n'est pas assez solide, les vibrations s'entendront et se sentiront à travers la maison.

■ Prise électrique

• Doit être à moins de 60 po (1,5 m) d'un côté ou de l'autre de la laveuse. Ne pas surcharger la prise avec plus d'un appareil.
• Fusible lent ou disjoncteur recommandé.

REMARQUE: Il incombe au au consommateur de faire installer une prise appropriée par un électricien qualifié.

INSTRUCTIONS D'INSTALLATION

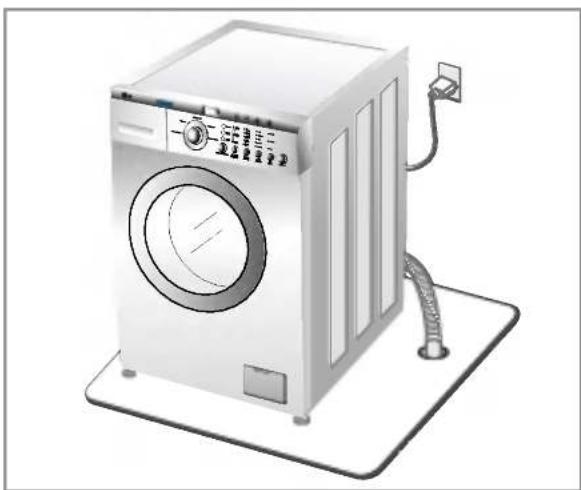

■ Connexion électrique

• Ne pas utiliser une rallonge ni un adaptateur double.
• Si l'appareil n'est pas utilisé pendant une longue période, le débrancher et fermer l'alimentation en eau.
• Si le cordon électrique est endommagé, il doit être remplacé par un personne qualifiée.
• Brancher l'appareil dans une prise de courant mise à la terre, conformément aux règlements en vigueur.
• L'appareil doit être placé de façon à ce que la fiche soit facilement accessible.

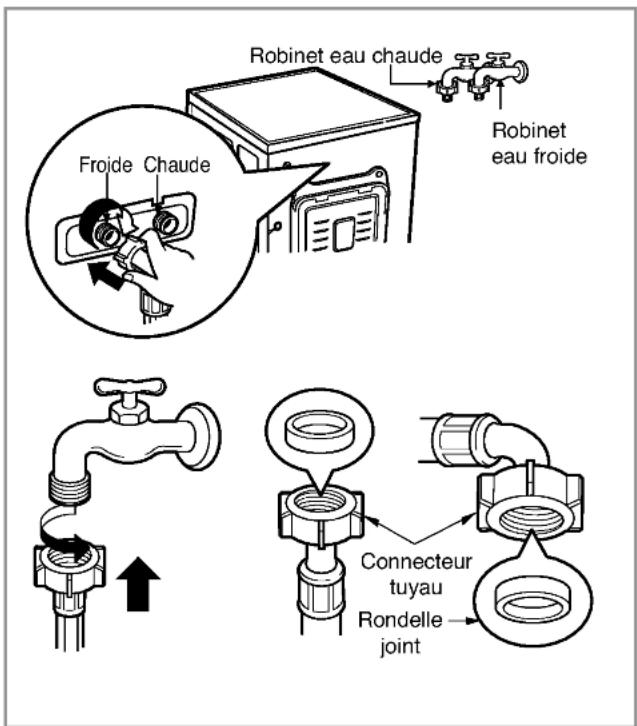

■ Connexion des tuyaux d'alimentation en eau

Robinet eau chaude Froide Chaude Robinet eau froide Connecteur tuyau Rondelle joint

• La pression d'alimentation en eau doit être entre 4.5 et 116 lb/po ^2 (30 et 800 kPa).
• Attention de ne pas foirer les filets en connectant le tuyau au robinet.
• Si la pression d'alimentation en eau est supérieure à 116 lb/po ^2 , il faut installer un dispositif de réducteur de pression.
• Deux rondelles sont fournies avec les tuyaux d'entrée d'eau pour empêcher les fuites d'eau.
• Vérifier s'il y a des fuites aux connexions de la laveuse en ouvrant complètement le robinet.
• Vérifier régulièrement l'état des tuyaux et les remplacer au besoin.
• S'assurer qu'il n'y a pas de pli dans le tuyau et qu'il n'est pas écrasé.
• S'assurer que les deux entrées d'eau sont branchées sur les robinets appropriés. Le connecteur pour l'eau chaude est rouge.

REMARQUE: La laveuse doit être branchée sur les canalisations en eau à l'aide des nouveaux tuyaux. Ne pas utiliser les vieux tuyaux.

Toute réparation à la laveuse doit être effectuée par un personnel qualifié seulement. Toute réparation effectuée par une personne sans expérience peut causer un mauvais fonctionnement ou des blessures. Communiquer avec le centre de service local.

Ne pas installer la laveuse dans une pièce où les températures peuvent s'abaisser sous le point de congélation. Des tuyaux gelés peuvent éclater sous la pression. La fiabilité des contrôles électroniques peut être réduite à cause des températures très froides.

Si l'appareil est livré pendant les mois d'hiver et à des températures très froides, laisser l'appareil à la température de la pièce quelques heures avant de l'utiliser.

INSTRUCTIONS D'INSTALLATION

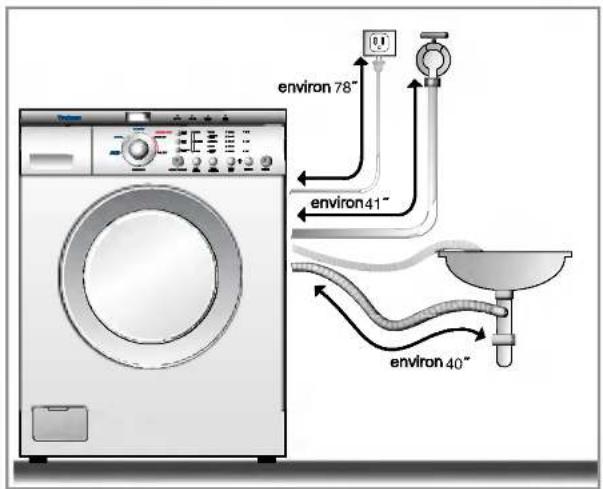

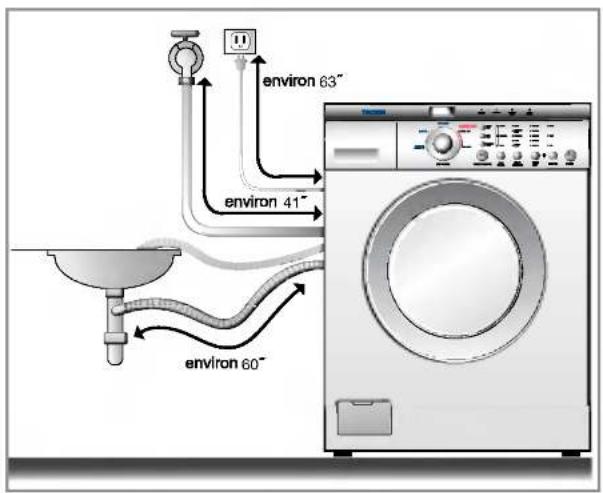

■ Installation du tuyau d'évacuation

environ 63" environ 41" environ 60"

environ 78" environ 41" environ 40"

• Le tuyau d'évacuation ne doit pas être placé à plus de 96 po du bas de la laveuse.
• Fixer le tuyau d'évacuation solidement pour empêcher tout dommage d'eau sur le plancher.

- Placer l'extrémité du tuyau d'évacuation dans le trou du système de drain du plancher.

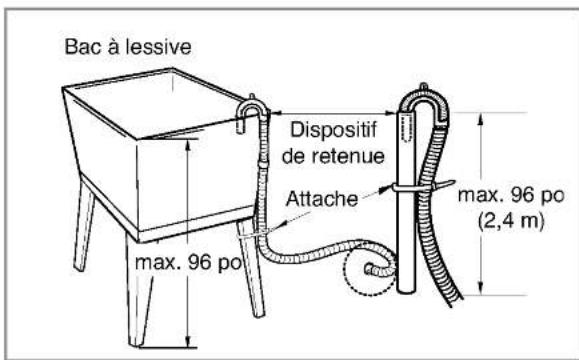

Bac à lessive Dispositif de retenue Attache max. 96 po max. 96 po (2,4 m)

• Au moment d'installer le tuyau d'évacuation sur un bac, le fixer solidement afin qu'il ne puisse se défaire et causer une inondation ou des dommages.
• En fixant solidement le tuyau d'évacuation au bac, on évitera les dégâts d'eau.

Cet équipement n'est pas destiné à un usage maritime ou aux installations mobiles comme dans une roulotte, un avion, etc.

Fermer le robinet si l'appareil n'est pas utilisé pendant une longue période (ex.: vacances).

Au moment de jeter l'appareil, couper le câble d'alimentation et détruire la fiche. Désactiver le verrouillage de la porte pour empêcher les jeunes enfants d'être coincés à l'intérieur.

Le matériel d'emballage (ex.: pellicule, styromousse) peut être dangereux pour les enfants. Il y a un risque de suffocation! Garder hors de la portée des enfants.

INSTRUCTIONS D'INSTALLATION

■ Mise au niveau

Écrou de verrouillage Pied réglable Haut Bas Pied réglable Pied réglable

• Mettre la laveuse de niveau de façon appropriée pour empêcher les bruits et vibrations excessifs. Installer l'appareil sur une surface de niveau et solide, préférablement dans le coin d'une pièce.
• Si le plancher n'est pas de niveau, ajuster les pieds réglables au besoin. (Ne pas insérer de cales de bois ou autres sous les pieds.)

REMARQUE: Ne pas allonger les pieds niveleurs plus que nécessaire pour mettre la laveuse de niveau. Plus les pieds sont allongés, plus la laveuse vibre.

• S'assurer que les quatre pieds sont stables et reposent sur le plancher, puis vérifier si l'appareil est bien de niveau à l'aide d'un niveau.
• Une fois la laveuse au niveau, serrer les écrous de verrouillage contre la base de la laveuse. Tous les écrous de verrouillage doivent être serrés.
• Il est essentiel que les pieds soient bien réglés. Ceci doit être fait pendant que la laveuse essore avec une charge. Utiliser la clé (fournie) pour régler les pieds jusqu'à ce qu'il n'y ait plus de vibrations. Ensuite serrer les écrous de verrouillage pour empêcher tout autre changement.

REMARQUE: S'il y a des vibrations et du bruit pendant le cycle d'essorage, vérifier de nouveau le niveau de la laveuse, régler les pieds au besoin et serrer les écrous de verrouillage solidement afin d'empêcher les changements de réglage.

Effectuer un test de la laveuse pour s'assurer qu'elle est bien au niveau. Mettre environ 6 lb de vêtements dans l'appareil. Presser POWER (alimentation), RINSE+SPIN (rinçage + essorage) et START/PAUSE (marche/pause), dans cet ordre. Lorsque l'appareil essore à haute vitesse, s'assurer que la laveuse est stable. Sinon, régler les pieds de façon appropriée.

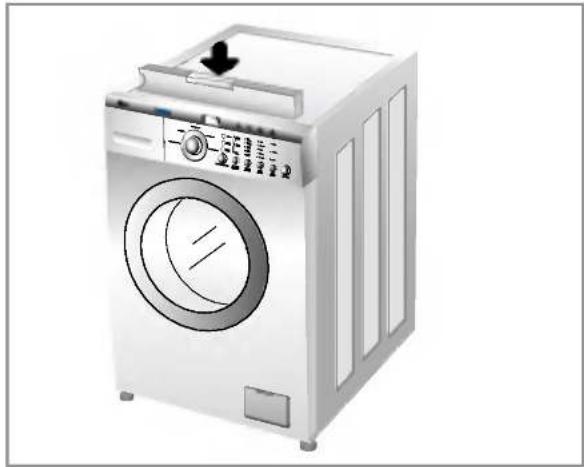

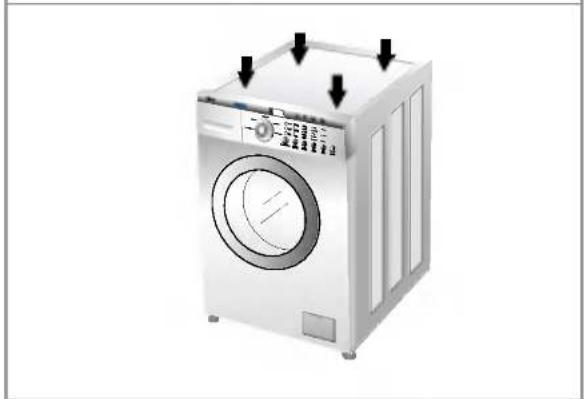

* Vérification diagonale

En pressant les bords du dessus de la laveuse selon la diagonale, l'appareil ne devrait pas bouger (vérifier dans les deux sens). Si l'appareil bascule, régler les pieds de nouveau.

PRÉPARATION AU LAVAGE

AVERTISSEMENT

Pour réduire les risques d'incendie, de choc électrique ou de blessure, lire les INSTRUCTIONS IMPORTANTES DE SÉCURITÉ avant de faire fonctionner l'appareil.

1. Étiquettes d'entretien

Vérifier l'étiquette d'entretien des vêtements. Elle indique la teneur en fibres et la façon de laver le vêtement.

2. Triage

Pour obtenir de meilleurs résultats, trier les vêtements pouvant être lavés au même cycle.

Différents tissus doivent être lavés de différentes façons.

Toujours trier les couleurs foncées des couleurs pâles et des blancs. Laver séparément puisque la teinture et la charpie peuvent causer un transfert sur les blancs, etc. Si possible, ne pas laver des articles très sales avec des articles peu sales.

Saleté (très sale, normal, légère)

Couleurs (blancs, pâles, foncées)

Charpie (producteur, collecteur)

Séparer les vêtements selon la quantité de saleté.

Séparer les tissus blancs des tissus de couleur.

Laver séparément les articles producteurs de charpie de ceux qui l'attirent.

3. Vérifier avant de charger

Combiner de petits et de gros articles dans une charge. Charger les gros articles d'abord. Ils ne doivent pas représenter plus de la moitié de la charge totale.

Ne pas laver des articles uniques. Ceci peut causer un déséquilibre de la charge. Ajouter un ou deux articles semblables.

- S'assurer que les poches sont vides. Des articles comme des clous, pinces à cheveux, allumettes, stylos, monnaie et clés peuvent endommager la laveuse et les vêtements.

- Fermer les glissières, les crochets et attaches afin qu'ils ne s'accrochent pas dans les vêtements.

- Prétraiter la saleté et les taches en frottant un peu de détergent dissout dans l'eau sur les cols et les poignets.

REMARQUE: Ne pas laver ni essorer des vêtements imperméables.

UTILISATION DU DISTRIBUTEUR

Le distributeur automatique comprend quatre compartiments 1) javellisant, 2) assouplissant, 3) détergent liquide ou en poudre pour le prélavage et 4) détergent liquide ou en poudre et javellisant non décolorant pour le lavage principal.

Tous les produits de lessive peuvent être ajoutés à la fois dans les compartiments respectifs du distributeur. Ils seront distribués au moment approprié pour un nettoyage efficace. Après avoir versé les produits, fermer le couvercle du distributeur.

Ajouter détergent, javellisant et assouplissant dans le distributeur comme suit:

1. Ouvrir le couvercle.
2. Verser les produits de lessive.
3. Fermer le couvercle.

■ En ce qui concerne le détergent

Conçu exclusivement pour les détersifs HE (haute efficacité)

Seuls des détersifs haute efficacité devraient être utilisés dans une laveuse LG TROMM.

Les détersifs HE sont spécialement conçus pour les laveuses à hublot frontal et contiennent des composés réducteurs d'émulsion.

Les détersifs HE produisent moins de mousse, améliorant le rendement de la lessive et du rinçage.

Ils aident aussi à garder propre, l'intérieur de votre laveuse LG TROMM.

Utiliser un détersif régulier risque de produire un moussage excessif et réduire l'efficacité.

Des détersifs HE sont fortement recommandés pour assurer une lessive et un rinçage optimaux.

REMARQUE: Le détergent liquide se déverse dans le tambour de la laveuse lorsqu'il est ajouté.

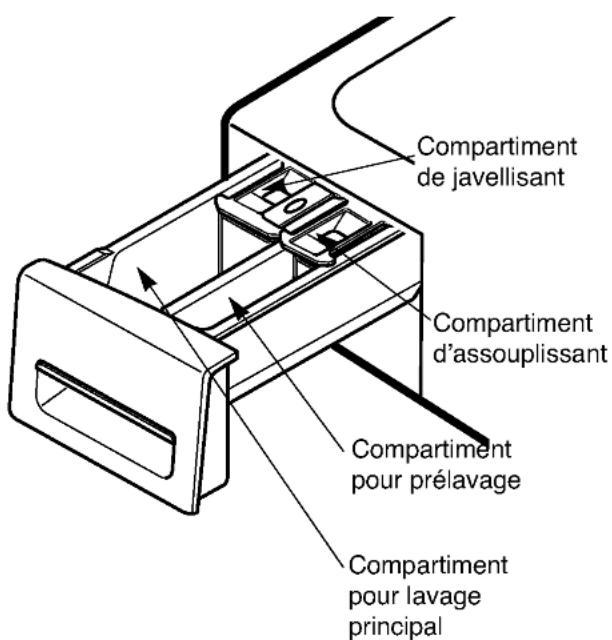

Compartment de javellisant Compartment d'assouplissant Compartment pour prélavage Compartment pour lavage principal

1. Compartiment pour détergent de prélavage

• Ajouter le détergent dans ce compartiment pour l'option prélavage. Un détergent liquide ou en poudre peut être utilisé. Il se déverse automatiquement pendant le prélavage si cette option est sélectionnée.
• Ajouter la moitié de la quantité recommandée de détergent dans le compartiment de prélavage et la quantité recommandée pour le compartiment du lavage principal.

2. Compartiment pour lavage principal

• Ajouter le détergent mesuré dans ce compartiment pour le lavage principal. Il est distribué au début du cycle. Un détergent en poudre ou liquide peut être utilisé.
• Le javellisant liquide ou en poudre non décolorant peut être ajouté dans le compartiment de lavage principal avec le même type de détergent, liquide ou en poudre.

REMARQUE: Si l'on utilise l'option prélavage avec le lavage principal, du détergent en poudre doit être utilisé dans le compartiment de lavage principal puisque le détergent liquide se déverse dans le tambour lorsque ajouté.

Conçu exclusivement pour les détersifs HE (haute efficacité)

3. Compartiment de javellisant

• Ajouter le javellisant liquide mesuré dans ce compartiment. Le javellisant est automatiquement déversé au moment approprié du cycle.
• Ne pas excéder la ligne maximale de remplissage. Trop de javellisant peut endommager les vêtements.
• Ne pas verser de javellisant liquide non dilué directement sur la charge ou dans le tambour. Cela peut endommager les tissus.
• Ne pas utiliser de javellisant en poudre dans ce compartiment.

4. Compartiment d'assouplissant

• Ajouter la quantité recommandée dans ce compartiment.
• Diluer les assouplissants concentrés avec de l'eau tiède jusqu'à la ligne de remplissage.
• Ne pas excéder la ligne de remplissage. Trop d'assouplissant peut causer un déversement prématuré pouvant tacher les tissus.
• Ne pas verser directement dans la charge.
• L'assouplissant sera automatiquement déversé pendant le cycle de rinçage.

REMARQUE: Ne pas placer, ranger ni verser de produits pour lessive (savon, détergent, javellisant, assouplissant, etc.) sur le dessus de la laveuse ou de la sécheuse. Ces produits peuvent endommager le fini ainsi que les contrôles.

■ Sélectionner les cycles en fonction des types de tissus et du degré de saleté.

Type	Type de tissu	Temp. lavage /rinçage	Vitesse essorage	Niveau saleté	Prélavage	Cycle rapide	Extra rinçage	Rinçage + essorage	Détection de charge1)
Coton/serviettes (Cotton/Towels)	Coton, serviettes, chemises	Tiède/Froid	Élevé	Normale	O	O	O	O	O
		Tiède/Tiède Chaud/Froid Froid/Froid du robinet Froid/Froid	Sans essorage Bas Moyen	Très Légère
Normal (Normal)	Charge mixte, vêtement de travail, jeans, chemises	Tiède/Froid	Élevé	Normale	O	O	O	O	O
		Tiède/Tiède Chaud/Froid Froid/Froid du robinet Froid/Froid	Sans essorage Bas Moyen	Très Légère
Pressage permanent (Perm Press)	Chemises, pantalon, vêtement sans froissement, poly/coton	Tiède/Froid	Moyen	Normale	O	O	O	O
		Tiède/Tiède Chaud/Froid Froid/Froid du robinet Froid/Froid	Élevé Sans essorage Délicat Bas	Très Légère
Délicat (Delicates)	Chemise, blouse, nylon, voilage, etc.	Froid/Froid	Bas	Normale	O	O	O	O
		Tiède/Froid Tiède/Tiède Froid/Froid du robinet	Moyen Sans essorage Délicat	Très Légère
Lavable à la main (Hand Wash)	Articles lavables à la main	Froid/Froid	Délicat	Normal		O	O	O
		Tiède/Froid Tiède/Tiède Froid / Froid du robinet	Bas Moyen Sans essorage	Légère

1) Détection de charge de lavage automatique (poids):
Détecte automatiquement la charge et optimise le temps de lavage. Une fois la charge détectée, le temps restant du cycle s'affiche.

UTILISATION DE LA LAVEUSE

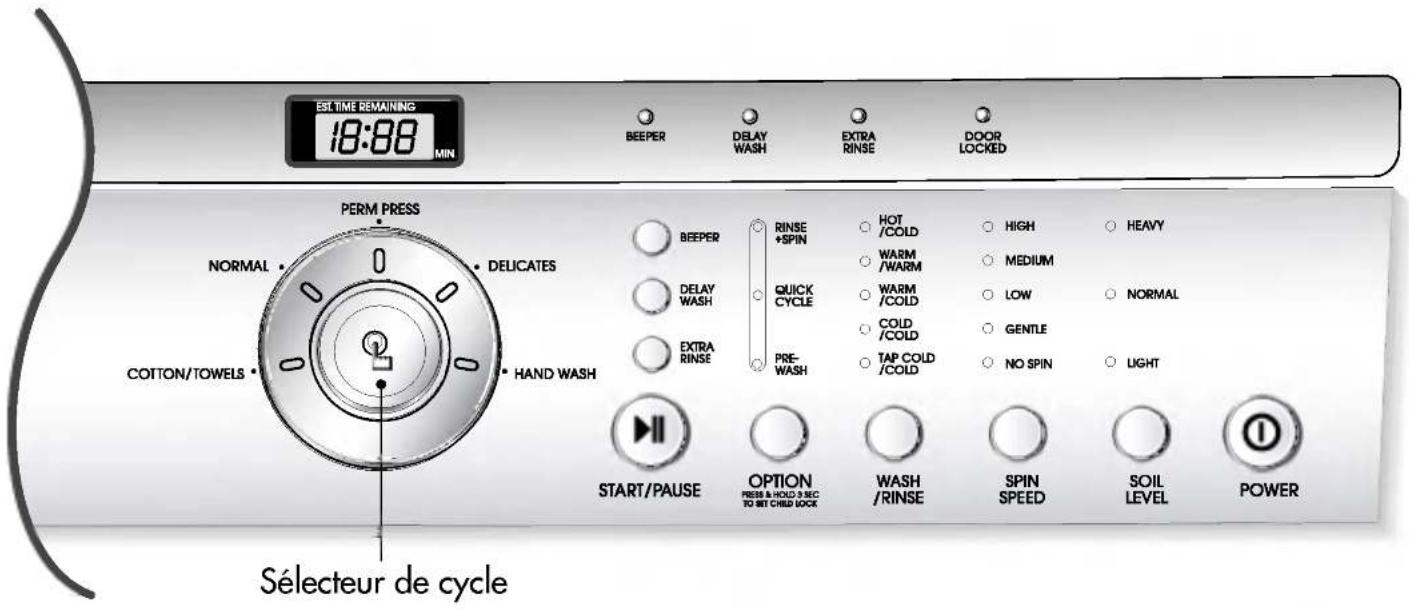

EST. TIME REMAINING 18:00 MIN BEEPER DELAY WASH EXTRA RINSE DOOR LOCKED PERM PRESS NORMAL DELICATES COTTON/TOWELS HAND WASH BEEPER DELAY WASH EXTRA RINSE RINSE +SPIN QUICK CYCLE PRE- WASH HOT /COLD HIGHT WEAVY WARM /WARM MEDIUM LOW NORMAL COLD /COLD GENTLE TAP COLD /COLD NO SPIN LIGHT START/PAUSE OPTION PRESS & HOLD 3 REC TO SET CHILD LOCK WASH /RINSE SPIN SPEED SOIL LEVEL POWER Sélecteur de cycle

- Utiliser cette touche pour mettre en circuit ou hors circuit.

2. Cycles

• Appuyer sur le sélecteur de cycle pour choisir le cycle en fonction du type de tissu et du degré de saleté.
• Chaque cycle a une température préréglée de lavage, une vitesse d'essorage, niveau de saleté et option (voir page 34).
• Le réglage préréglé peut être modifié en tout temps avant la mise en marche.

REMARQUE: Cette laveuse à chargement frontal requiert une durée de cycle plus longue et nettoie mieux tout en étant plus délicate avec les tissus que les laveuses à chargement sur le dessus. La durée de lavage peut être réduite de façon significative pour les petites charges ou les charges moins sales en sélectionnant le cycle rapide avec la touche option et en réglant la touche degré de saleté en position légère.

3. Start/Pause (Marche/pause)

- Utiliser cette touche pour mettre la laveuse en marche ou l'arrêter.

4. Wash/Rinse (Température Lavage/Rinçage)

• Sélectionner une température d'eau en fonction du type de charge à laver.
• Suivre les instructions sur le vêtement et le tableau ci-dessous pour de meilleurs résultats.

Température d'eau suggérée	Vêtements
Chaud	Blanc et articles très sales grand teint
122°F (50°C)
Tiède	La plupart des charges
104°F (40°C)
Froid	Articles de couleurs vives, lainages lavables
77°F (25°C)

• Les rinçages tièdes laissent les charges plus sèches que les rinçages froids. Les rinçages tièdes augmentent le froissement.
• Dans les endroits où il fait froid, un rinçage tiède rend la charge plus facile à manipuler.
• Les rinçages froids économisent l'énergie.
• La température du rinçage à froid dépend de la température de l'eau froide du robinet.
• Les rinçages tièdes sont réglés à environ 86 °F (30 °C).
• Pour le réglage de température Tap Cold/Cold (Froide/Froide du robinet), les températures de lavage et de rinçage dépendent de l'eau froide au robinet.

5. Spin Speed (Vitesse d'essorage)

• Pour changer la vitesse d'essorage, presser la touche vitesse d'essorage de façon répétitive pour passer en séquence les options disponibles.
• Pour commencer le cycle de Drain/Essorage:
• Presser la touche de Power pour s'allumer.
• Presser la touche vitesse d'essorage seulement.
• Presser Start/Pause.

UTILISATION DE LA LAVEUSE

6. Soil Level (degré de saleté)

- Pour modifier le degré de saleté, presser la touche Soil Level saleté de façon répétitive jusqu'au réglage désiré.

OPTION

1. Prewash (Prélavage)

- Utiliser cette option pour les charges qui doivent être prétrempées. Ajoute 16 minutes de prélavage et de vidage.

REMARQUE: Lorsque l'option prélavage est utilisée, ne pas utiliser de détergent liquide dans le compartiment de lavage principal. Utiliser du détergent en poudre dans le compartiment de lavage.

• Ce cycle offre une durée de cycle rapide.
• Suggéré pour rafraîchir les vêtements achetés ou les vêtements qui ont été emballés.

3. Rinse+Spin (Rinçage + essorage)

- Utiliser cette option pour rincer puis essorer.

4. Extra Rinse (Extra rinçage)

• Cette option offre un rinçage additionnel.
• Utiliser cette option pour s'assurer que tout le détergent ou le javellisant a été enlevé des vêtements.

5. Delay Wash (Lavage différé)

• Permet de mettre en marche le cycle de façon différée de 1 à 9 heures.
• Faire les sélections appropriées pour la charge, presser ensuite la touche Delay Wash une fois pour une heure ou presser de nouveau pour augmenter le différé jusqu'à 9 heures, en tranches d'une heure.

6. Beeper (Tonalité)

- Utiliser cette touche pour mettre la sonnerie en ou hors circuit.

EST. TIME REMAINING (TEMPS RÉSIDUEL ESTIMÉ)

- Cet affichage montre: a) le temps résiduel estimé du cycle en fonction. b) le code erreur lorsqu'une erreur est détectée.

CHILD LOCK (VERROUILLAGE ENFANT)

OPTION PRESS & HOLD 3 SEC TO SET CHILD LOCK

• Utiliser cette option pour empêcher une utilisation non désirée de l'appareil. Presser et maintenir la touche Option pendant 3 secondes pour verrouiller/déverrouiller.
• Lorsque le VERROUILLAGE ENFANT est réglé, " CL " clignote et toutes les touches sont désactivées à l'exception de la touche Power.

• S'allume lorsque la porte de la laveuse est verrouillée.
• La porte peut être déverrouillée en pressant la touche Start/Pause pour arrêter la laveuse.

REMARQUE: Si la température et le niveau d'eau sont trop élevés, la porte ne peut pas être déverrouillée. Ne pas tenter d'ouvrir la porte par la force lorsque le voyant DOOR LOCKED (porte verrouillée) est allumé.

ENTRETIEN

Avant de nettoyer l'intérieur de la laveuse, débrancher le cordon d'alimentation pour éviter tout choc électrique et risques. Au moment de jeter l'appareil, couper le câble d'alimentation et détruire la fiche. Désactiver le verrouillage de porte pour empêcher les enfants de rester coincés à l'intérieur.

■ Filtre d'entrée d'eau

• Le message d'erreur "IE" clignote sur le panneau de contrôle lorsque l'eau n'entre pas.
• Si l'eau est très calcaire ou contient des traces de dépôt, le filtre d'entrée d'eau peut être obstrué. Il est préférable de le nettoyer de temps à autre.

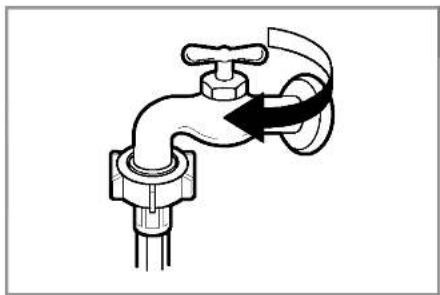

1. Fermer le robinet d'eau.

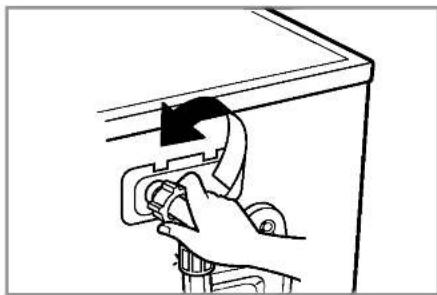

1. Dévisser le tuyau d'entrée d'eau.

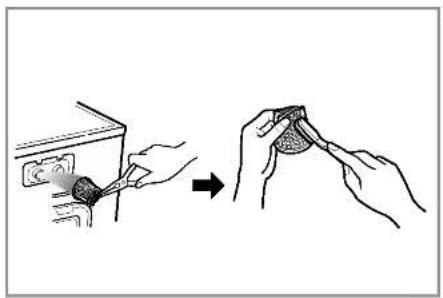

1. Nettoyer le filtre à l'aide d'une brosse à poils durs.

1. Visser le tuyau d'entrée.

■ Filtre de pompe de drain

• Ce filtre recueille les fils et petits objets laissés dans la charge.
  Vérifier régulièrement si le filtre est propre pour assurer un bon fonctionnement de l'appareil.

! ATTENTION

Vidanger, à l'aide du tuyau d'évacuation, avant d'ouvrir le filtre de pompe pour enlever les objets. Faire attention au moment de vider si l'eau est chaude.

- Laisser l'eau refroidir avant de nettoyer la pompe de drain.

1. Ouvrir le couvercle inférieur (1) avec un outil comme une pièce de monnaie. ①. Tourner le bouchon de drain ② pour tirer le tuyau.

2. Enlever le bouchon de drain ②, laissant l'eau se vider. À ce moment, utiliser un bac pour empêcher l'eau de couler sur le plancher. Lorsque l'eau ne coule plus, tourner le filtre de pompe ③ vers la gauche.

3. Enlever tout objet du filtre de la pompe ③. Après le nettoyage, tourner le filtre de la pompe ③ dans le sens horaire et remettre le bouchon de drain ② en place. couvercle inférieur ①.

■ Nettoyage du distributeur

- Le distributeur peut nécessiter un entretien régulier vu l'accumulation d'additifs de lessive.

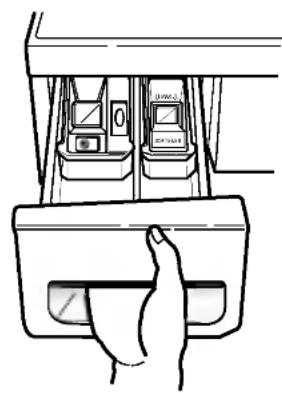

1 Tirer le tiroir distributeur jusqu'à ce qu'il s'arrête.

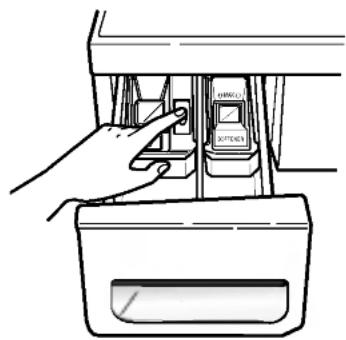

2 Presser la languette de verrouillage sur l'insertion javellisant. Retirer le tiroir.

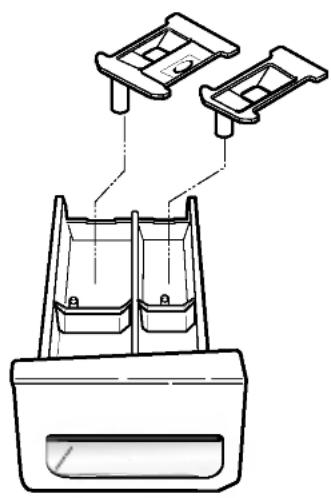

3 Retirer les insertions pour assouplissant et javellisant des compartiments.

• Faire couler de l'eau tiède et utiliser une brosse souple ou un chiffon sur le tiroir, les insertions afin d'enlever l'excès de produits de lessive.
• Nettoyer l'ouverture du tiroir avec de l'eau et une petite brosse.
• Suivre les illustrations dans l'ordre inverse pour remettre les pièces aux endroits appropriés.

REMARQUE: Ne pas utiliser de produit nettoyant sur l'ouverture du tiroir autre que de l'eau car il s'égouttera dans la cuve. Si cela se produit, régler la laveuse en mode rinçage et essorage pour enlever tout produit nettoyant de la laveuse avant d'effectuer un lavage.

■ Tambour

• Si l'on réside dans une région où l'eau est calcaire, les dépôts s'accumulent continuellement dans des parties non visibles et difficiles à nettoyer.
  Avec le temps, les accumulations de calcaire obstruent l'appareil. Si l'appareil n'est pas vérifié, il faudra éventuellement le remplacer.
• Bien que le tambour soit fabriqué en acier inoxydable, des taches de rouille peuvent être causées par de petits objets en métal comme des pinces, trombones, etc. laissés dans le tambour.
• Le tambour doit être nettoyé de temps à autre.
• Si l'on utilise des produits pour enlever le calcaire ou des javellisants, s'assurer qu'ils sont conçus pour une utilisation avec la laveuse.
• Les produits décalcifiants contiennent des composants qui peuvent endommager la laveuse.
• Enlever les taches avec un produit nettoyant pour acier inoxydable.
• Ne jamais utiliser de laine d'acier.

ENTRETIEN

■ Nettoyage de la laveuse

1. Extérieur

Un entretien approprié prolongera la vie de la laveuse.

L'extérieur de l'appareil peut être nettoyé avec de l'eau tiède et un détergent domestique non abrasif neutre.

Essuyer immédiatement tout déversement. Essuyer avec un chiffon humide.

Ne pas frapper la surface avec des objets pointus.

* IMPORTANT: Ne pas utiliser de méthylène, de solvants ou d'autres produits semblables.

2. Intérieur

Le tour de l'ouverture de la porte, le joint flexible et la porte en verre doivent toujours être nettoyés pour assurer une bonne étanchéité.

Effectuer un cycle complet en utilisant de l'eau chaude.

Répéter au besoin.

REMARQUE: Enlever les dépôts de calcaire avec un produit approprié pour les laveuses.

■ Instructions pour hivériser

Si la laveuse est rangée dans un endroit où il peut y avoir du gel ou déménagée à des températures froides, suivre les instructions ci-dessous pour éviter tout dommage.

1. Fermer le robinet d'alimentation en eau.
2. Débrancher les tuyaux de l'alimentation en eau et vidanger l'eau des tuyaux.
3. Brancher le cordon d'alimentation sur une prise appropriée mise à la terre.
4. Ajouter un gallon (3,8 ℓ) d'antigel de véhicule récréatif non toxique dans le tambour. Fermer la porte.
5. Régler au cycle d'essorage et laisser essorer pendant 1 minute pour vider toute l'eau. L'antigel ne sera pas tout expulsé.
6. Débrancher le cordon d'alimentation, assécher l'intérieur du tambour et fermer la porte.
7. Enlever le distributeur. Vider toute eau des compartiments et les assécher.
8. Ranger la laveuse en position droite.
9. Pour enlever l'antigel de la laveuse après le rangement, effectuer un cycle complet avec du détergent, la laveuse vide. Ne pas ajouter de charge.

GUIDE DE DÉPANNAGE

* Cette laveuse est dotée de fonctions de sécurité automatiques qui détectent et effectuent un diagnostique rapidement et elle réagit de façon appropriée. Lorsque l'appareil ne fonctionne pas correctement ou pas du tout, vérifier les points suivants avant d'effectuer un appel de service.

Problème	Cause possible	Solution
Ballottement ou bruit	· Objets comme monnaie ou pince coincés dans le tambour.	Arrêter la laveuse et vérifier le tambour et le filtre de drain.Si le bruit persiste une fois la laveuse en marche, communiquer avec un technicien qualifié.
Pilonnement	· Charge trop lourde.Ceci est normal.	Si le bruit persiste, la laveuse est probablement hors équilibre. Arrêter et redistribuer la charge.
Vibration	· Les boulons de transport ont-ils été enlevés?· Charge mal distribuée.· Les pieds reposent-ils solidement sur le plancher?	Voir “Installation” concernant les boulons d’expédition.Arrêter la laveuse et redistribuer la charge.Régler les pieds niveleurs.S’assurer que les quatre (4) pieds sont en contact avec le plancher, tandis que la laveuse est au cycle d’essorage avec la charge.
Fuites d’eau	· Connexion du tuyau de remplissage lâche au robinet ou à la laveuse.· Tuyau d’évacuation obstrué.	Vérifier et serrer les connexions.Déboucher. Communiquer avec un plombier au besoin.
Mousse excessive	· Trop de détergent ou détergent inadéquat.	Réduire la quantité de détergent ou utiliser un détergent peu moussant.détersifs HE (haute efficacité) Conçu exclusivement pour les détersifs HE (haute efficacité)

GUIDE DE DÉPANNAGE

Problème	Cause possible	Solution
L’eau n’entre pas dans la laveuse ou entre lentementL’eau de la laveuse ne se vide pas ou se vide lentement	Alimentation en eau inadéquate Robinet pas assez ouvert.Pincement dans le tuyau d’entrée d’eau.Filtre du tuyau d’entrée obstrué.Tuyau d’évacuation pincé ou obstrué.Filtre de drain obstrué.	Vérifier un autre robinet dans la maison.L’ouvrir complètement.Le redresser.Vérifier le filtre.Nettoyer et redresser le tuyau.Nettoyer le filtre de drain.
La laveuse ne se met pas en marcheLa laveuse n’essore pas	Cordon électrique non branché ou connexion lâche.Fusible grillé ou disjoncteur déclenché ou panne de courant Robinet d’alimentation en eau fermé.Vérifier si la porte est bien fermée.	S’assurer que la fiche est bien insérée dans la prise murale.Remplacer le fusible ou réenclencher le disjoncteurSi le problème est une surcharge de circuit, communiquer avec un électricien qualifié.Ouvrir le robinet.Fermer la porte et presser la touche START/PAUSE. Après avoir presser cette touche, il faut un certain temps avant que la laveuse commence à essorer. La porte doit être verrouillée avant que l’essorage ne puisse se faire.
Cycle de lavage différé	Le temps de lavage peut varier selon la grosseur de la charge, de la pression d’eau, de la température de l’eau et autres conditions.	Si un déséquilibre est détecté ou si le programme de retrait de mousse fonctionne, le temps de lavage peut être augmenté.
	Alimentation en eau inadéquate dans la région Robinet d'alimentation en eau non ouvert complètement. Tuyau d'entrée d'eau pincé Filtre du tuyau d'entrée obstrué.	Vérifier un autre robinet dans la maison. Ouvrir le robinet complètement Redresser le tuyau Vérifier le filtre
	Tuyau d'évacuation pincé ou obstrué.Filtre de drain obstrué.	Nettoyer et redresser le tuyau Nettoyer le filtre de drain
	Charge trop petite.Charge déséquilibrée.L'appareil est doté d'un détecteur de déséquilibre et du système de correction. S'il y a des articles lourds individuels (tapis de bain, peignoir, etc.), le système peut arrêter l'essorage ou le cycle si le déséquilibre est trop important.	Ajouter 1 ou 2 autres articles semblables pour équilibrer la charge.Redistribuer la charge.
	Porte ouverte ou mal fermée.	Fermer complètement la porte.* Si le symbole ne s'éteint pas, faire un appel de service.
		Débrancher le cordon d'alimentation et faire un appel de service.
	L'eau déborde à cause d'une soupape d'eau défectueuse.	Fermer le robinet.Débrancher la fiche d'alimentation.Faire un appel de service
	Figure si le capteur de niveau d'eau fonctionne mal.
	Surcharge du moteur.
	Surcharge du moteur.
	Panne de courant.	Relancer le cycle.

Visitez notre site web : www.LG.ca

Si le produit présente un défaut de matériaux ou de fabrication dans des conditions d'utilisation normales pendant la période de garantie indiquée ci-dessous, laquelle période de garantie est en vigueur à partir de la date d'achat d'origine, LG Electronics réparera ou remplacera, à sa discrétion, le produit sans frais.

La garantie est valide seulement pour l'acheteur d'origine du produit, pendant la période de garantie, tant et aussi longtemps que cela soit au Canada.

Période de garantie du Lave-linge / Sécheuse LG

Composant	Pièces	Main-d'oeuvre
Toutes les pièces	2 ans	2 ans (service à domicile)
Moteur, Contrôleur	3 ans	2 ans (service à domicile)
Cuve	5 ans	2 ans (service à domicile)

Aucune autre garantie n'est applicable à ce produit. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LA GARANTIE IMPLICITE DE COMMERCIALISATION, EST LIMITÉE À LA DURÉE DE LA GARANTIE EXPRESSE INDIQUÉE CI-APRÈS. LG ELECTRONICS NE PEUT ÊTRE TENUE RESPONSABLE POUR LA PERTE D'UTILISATION DE CE PRODUIT, INCONVÉNIENT, PERTE OU TOUT AUTRE DOMMAGE, DIRECT OU INDIRECTS, SURVENANT À LA SUITE DE L'UTILISATION OU DE L'INHABILITÉ À UTILISER LE PRODUIT OU POUR TOUT BRIS DE GARANTIE IMPLICITE OU EXPRESSE, INCLUANT LA GARANTIE IMPLICITE DE COMMERCIALISATION OU À DES FINS PARTICULIÈRES, APPLICABLES À CE PRODUIT. Certaines provinces ou territoires ne permettent pas l'exclusion ou la limitation de dommages indirects ou accessoires de limitation sur la durée d'une garantie implicite, par conséquent, ces limitations peuvent ne pas s'appliquer. Cette garantie vous (l'acheteur d'origine) donne des droits spécifiques légaux et vous pouvez en avoir d'autres qui varient d'une province ou territoire à un autre.

LA GARANTIE SUSMENTIONNÉE NE S'APPLIQUE PAS :

1. Au déplacement de service à domicile pour livrer ou cueillir, installer, instruire ou remplacer un fusible ou rebrancher le câblage résidentiel ou la plomberie ou corriger une réparation non autorisée.
2. Aux dommages au produit causés par accident, vermine, incendie, inondation ou actes de Dieu.
3. Aux réparations lorsque le produit LG est utilisé à des fins autres que normales, utilisation résidentielle unifamiliale ou contraire aux instructions données dans le guide du propriétaire du produit.
4. Aux dommages résultant d'accident, modification, mauvaise utilisation, abus ou installation ou entretien inadéquat.
5. Aux produits modifiés ou dont le numéro de série a été enlevé

Si le produit est installé à l'extérieur de la zone de service normale, tous frais de déplacement nécessaire pour la réparation du produit, ou le remplacement d'une pièce défectueuse seront imputés au propriétaire.

INFORMATION D'AIDE À LA CLIENTÈLE :

Pour obtenir une garantie :	Conserver la facture comme preuve de la date d'achat.Une copie de la facture doit être présentée lorsqu'un service sous garantie est fourni.Cette garantie n'est pas valide si le numéro de série apposé en usine a été modifié ou enlevé du produit.
Pour obtenir de l'aide sur le produitou pour le service à la clientèle :	Téléphoner au 1.888.LG.CANADA (542.2623)Presser l’option du menu approprier, et avoir les numéros de modèle et de série et votre code postal sous la main.
Pour obtenir le centre de service autorisé le plus près :	Aller au site web : www.LG.ca (option service) ou téléphoner au 1.888.LG.CANADA (542.2623)Presser l’option du menu approprier, et avoir les numéros de modèle et de série et votre code postal sous la main.
