MODE D'EMPLOI TS-4.2 Park Tool

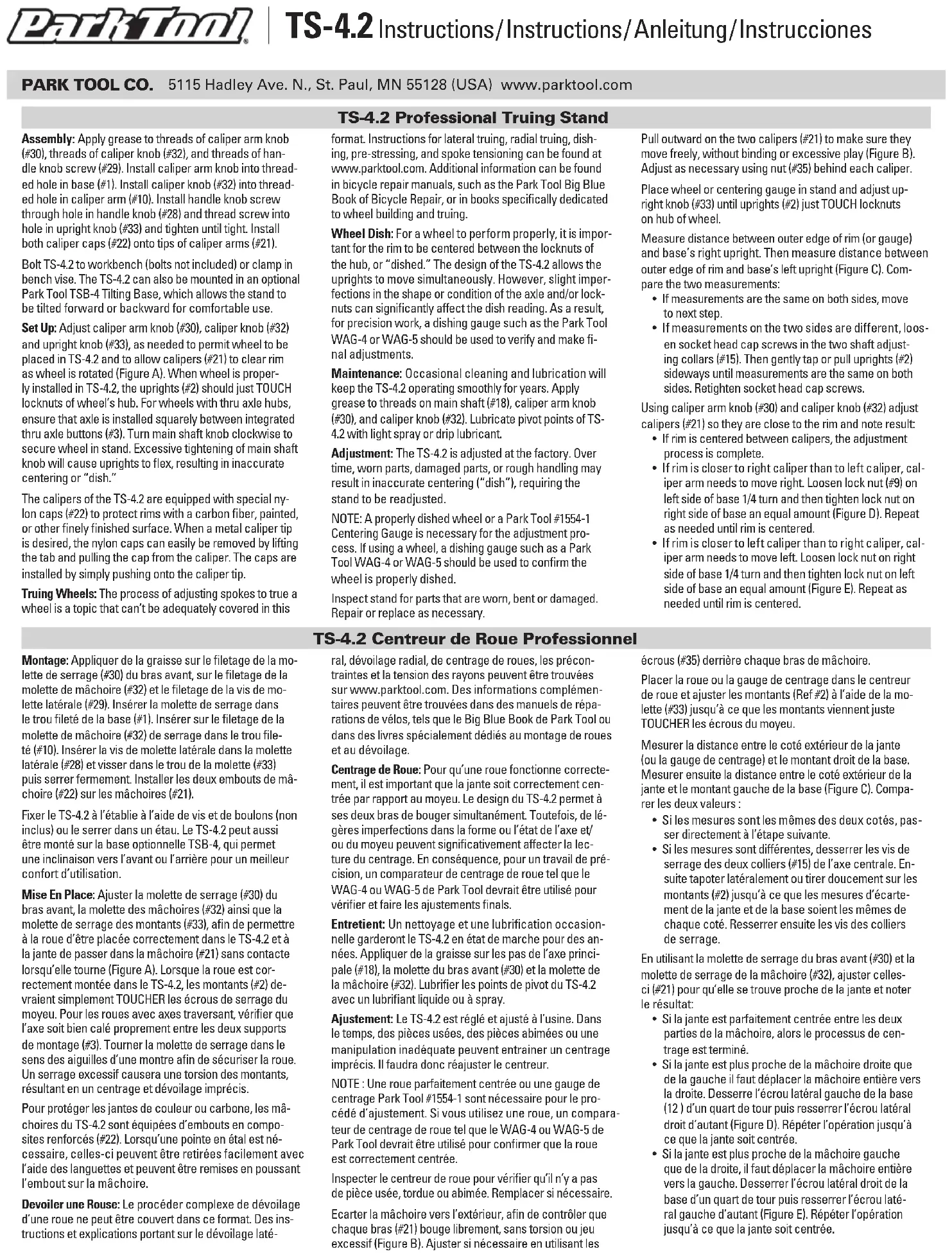

TS-4.2 Centreur de Roue Professionnel

Montage: Appliquer de la graisse sur le filetage de la molette de serrage (#30) du bras avant, sur le filetage de la molette de mâchoire (#32) et le filetage de la vis de molette latérale (#29). Insérer la molette de serrage dans le trou fileté de la base (#1). Insérer sur le filetage de la molette de mâchoire (#32) de serrage dans le trou fileté (#10). Insérer la vis de molette latérale dans la molette latérale (#28) et visser dans le trou de la molette (#33) puis serrer fermement. Installer les deux embouts de mâchoire (#22) sur les mâchoires (#21).

Fixer le TS-4.2 à l'établie à l'aide de vis et de boulons (non inclus) ou le serrer dans un étau. Le TS-4.2 peut aussi être monté sur la base optionnelle TSB-4, qui permet une inclinaison vers l'avant ou l'arrière pour un meilleur confort d'utilisation.

Mise En Place: Ajuster la molette de serrage (#30) du bras avant, la molette des mâchoires (#32) ainsi que la molette de serrage des montants (#33), afin de permettre à la roue d'être placée correctement dans le TS-4.2 et à la jante de passer dans la mâchoire (#21) sans contacte lorsqu'elle tourne (Figure A). Lorsque la roue est correctement montée dans le TS-4.2, les montants (#2) devraient simplement TOUCHER les écrous de serrage du moyeu. Pour les roues avec axes traversant, vérifier que l'axe soit bien calé proprement entre les deux supports de montage (#3). Tourner la molette de serrage dans le sens des aiguilles d'une montre afin de sécuriser la roue. Un serrage excessif causera une torsion des montants, résultant en un centrage et dévoilage imprécis.

Pour protéger les jantes de couleur ou carbone, les mâchoires du TS-4.2 sont équipées d'embouts en composites renforcés (#22). Lorsqu'une pointe en étal est nécessaire, celles-ci peuvent être retirées facilement avec l'aide des languettes et peuvent être remises en poussant l'embout sur la mâchoire.

Devoiler une Rouse: Le procéder complexe de dévoilage d'une roue ne peut être couvert dans ce format. Des instructions et explications portant sur le dévoilage laté-

ral, dévoilage radial, de centrage de roues, les précontraintes et la tension des rayons peuvent être trouvées sur www.parktool.com. Des informations complémentaires peuvent être trouvées dans des manuels de réparations de vélos, tels que le Big Blue Book de Park Tool ou dans des livres spécialement dédiés au montage de roues et au dévoilage.

Centrage de Roue: Pour qu'une roue fonctionne correctement, il est important que la jante soit correctement centrée par rapport au moyeu. Le design du TS-4.2 permet à ses deux bras de bouger simultanément. Toutefois, de légères imperfections dans la forme ou l'état de l'axe et/ou du moyeu peuvent significativement affecter la lecture du centrage. En conséquence, pour un travail de précision, un comparateur de centrage de roue tel que le WAG-4 ou WAG-5 de Park Tool devrait être utilisé pour vérifier et faire les ajustements finals.

Entretient: Un nettoyage et une lubrification occasionnelle garderont le TS-4.2 en état de marche pour des années. Appliquer de la graisse sur les pas de l'axe principale (#18), la molette du bras avant (#30) et la molette de la mâchoire (#32). Lubrifier les points de pivot du TS-4.2 avec un lubrifiant liquide ou à spray.

Ajustement: Le TS-4.2 est réglé et ajusté à l'usine. Dans le temps, des pièces usées, des pièces abimées ou une manipulation inadéquate peuvent entrainer un centrage imprécis. Il faudra donc réajuster le centreur.

NOTE : Une roue parfaitement centrée ou une gauge de centrage Park Tool #1554-1 sont nécessaire pour le procédé d'ajustement. Si vous utilisez une roue, un comparateur de centrage de roue tel que le WAG-4 ou WAG-5 de Park Tool devrait être utilisé pour confirmer que la roue est correctement centrée.

Inspector le centreur de roue pour vérifier qu'il n'y a pas de pièce usée, tordue ou abimée. Remplacer si nécessaire.

Ecarter la mâchoire vers l'extérieur, afin de contrôler que chaque bras (#21) bouge librement, sans torsion ou jeu excessif (Figure B). Ajuster si nécessaire en utilisant les

écrous (#35) derrière chaque bras de mâchoire.

Placer la roue ou la gauge de centrage dans le centreur de roue et ajuster les montants (Ref #2) à l'aide de la molette (#33) jusqu'à ce que les montants viennent juste TOUCHER les écrous du moyeu.

Mesurer la distance entre le coté extérieur de la jante (ou la gauge de centrage) et le montant droit de la base. Mesurer ensuite la distance entre le coté extérieur de la jante et le montant gauche de la base (Figure C). Comparer les deux valeurs :

- Si les mesures sont les mêmes des deux cotés, passer directement à l'étape suivante.

- Si les mesures sont différentes, desserrer les vis de serrage des deux colliers (#15) de l'axe centrale. En-suite tapoter latéralement ou tirer doucement sur les montants (#2) jusqu'à ce que les mesures d'écartement de la jante et de la base soient les mêmes de chaque coté. Resserrer ensuite les vis des colliers de serrage.

En utilisant la molette de serrage du bras avant (#30) et la molette de serrage de la mâchoire (#32), ajuster celles-ci (#21) pour qu'elle se trouve proche de la jante et noter le résultat:

- Si la jante est parfaitement centrée entre les deux parties de la mâchoire, alors le processus de centrage est terminé.

- Si la jante est plus proche de la mâchoire droite que de la gauche il faut déplacer la mâchoire entière vers la droite. Desserre l'écrou latéral gauche de la base (12) d'un quart de tour puis resserrer l'écrou latéral droit d'autant (Figure D). Répéter l'opération jusqu'à ce que la jante soit centrée.

- Si la jante est plus proche de la mâchoire gauche que de la droite, il faut déplacer la mâchoire entière vers la gauche. Desserrer l'écrou latéral droit de la base d'un quart de tour puis resserrer l'écrou latéral gauche d'autant (Figure E). Répéter l'opération jusqu'à ce que la jante soit centrée.
