PG34WQ15R3A - Moniteur ASROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Taille de l'écran	34 pouces
Type de panneau	VA (Vertical Alignment)
Résolution	3440 x 1440 (UWQHD)
Fréquence de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Angle de vision	178° horizontal et vertical
Connectivité	2 x HDMI, 2 x DisplayPort, 1 x USB-C
Technologie HDR	HDR10
Support VESA	Oui, 100 x 100 mm
Utilisation recommandée	Jeux vidéo, multimédia, travail de bureau
Consommation d'énergie	Environ 80 W (en fonctionnement)
Poids	Environ 8 kg
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - PG34WQ15R3A ASROCK

Comment connecter mon ASROCK PG34WQ15R3A à mon ordinateur ?

Pour connecter votre moniteur ASROCK PG34WQ15R3A à votre ordinateur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante sur le moniteur.

Quelle est la résolution maximale du moniteur ASROCK PG34WQ15R3A ?

Le moniteur ASROCK PG34WQ15R3A a une résolution maximale de 3440 x 1440 pixels.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de contrôle situés sur le moniteur. Accédez au menu OSD (On-Screen Display) et naviguez jusqu'aux paramètres d'affichage pour effectuer les ajustements souhaités.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que le moniteur est sous tension. Assurez-vous également que le câble vidéo est bien connecté à l'ordinateur. Si le problème persiste, essayez de connecter le moniteur à un autre ordinateur.

Comment changer le mode d'affichage sur l'ASROCK PG34WQ15R3A ?

Pour changer le mode d'affichage, accédez au menu OSD en utilisant les boutons de contrôle du moniteur. Sélectionnez 'Mode d'affichage' et choisissez le mode souhaité parmi les options disponibles.

Le moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Vérifiez que le câble vidéo est correctement connecté et en bon état. Essayez de redémarrer votre ordinateur et de vérifier si le moniteur est sélectionné comme source d'entrée active. Vous pouvez également essayer un autre câble ou port.

Comment mettre à jour le firmware de mon moniteur ?

Pour mettre à jour le firmware, visitez le site Web d'ASROCK pour télécharger la dernière version du firmware. Suivez les instructions fournies pour le processus de mise à jour, qui peut inclure l'utilisation d'une clé USB.

Quels sont les ports disponibles sur le moniteur ASROCK PG34WQ15R3A ?

Le moniteur ASROCK PG34WQ15R3A est équipé de plusieurs ports, y compris HDMI, DisplayPort, et USB. Consultez le manuel pour voir la disposition exacte et les spécifications des ports.

Comment régler la hauteur et l'inclinaison du moniteur ?

Le moniteur ASROCK PG34WQ15R3A dispose d'un support ajustable. Pour régler la hauteur, tirez doucement le moniteur vers le haut ou vers le bas. Pour l'inclinaison, poussez ou tirez le haut du moniteur vers l'avant ou vers l'arrière.

MODE D'EMPLOI PG34WQ15R3A ASROCK

1.1 Contenu de l'emballage....3
1.2 Instructions d'installation....4

Chapitre 2 Spécifications.... 10

2.1 Spécifications du moniteur .... 10
2.2 Modes d'affichage prédéfinis.... 12

Chapitre 3 Vue d'ensemble du moniteur....14

Chapitre 4 Réglage de l'angle de visualisation .... 17
Chapitre 5 Connexion du moniteur....18
Chapitre 6 Démontage du support (pour montage mural VESA) ...... 20
Chapitre 7 Guide d'utilisation de POLYCHROME SYNC - 23

7.1 PG Mini OLED 23
7.2 RGB POLYCHROME.... 26

Chapitre 8 Configuration de l'OSD 29

8.1 Touches de l'OSD....29
8.2 Menus OSD (Les descriptions pour le contrôle des fonctions) 30

Chapitre 9 Dépannage.... 35

Chapitre 10 Instructions de sécurité .... 36

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté le PG34WQ15R3A, un moniteur fiable fabriqué conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

1.1 Contenu de l'emballage

• Tête de moniteur du ASRock PG34WQ15R3A
• Support du ASRock PG34WQ15R3A
• Guide d'installation rapide du ASRock PG34WQ15R3A
- Câble DisplayPort (DisplayPort vers DisplayPort)
- Câble HDMI
• Cordon d'alimentation
• Câble USB 2.0 Type-A vers Type-C
• Câbles d'antenne Wi-Fi
- Manchon de câble Phantom Gaming

! Important

Contactez votre revendeur ou distributeur local si l'un des éléments quel qu'il soit est endommagé ou manquant.

Le contenu de la boî te peut varier selon le pays.

Le cordon d'alimentation inclus est uniquement destiné à être utilisé avec ce moniteur et ne doit pas être utilisé avec d'autres produits.

1.2 Instructions d'installation

Laissez le moniteur dans sa mousse protectrice. Alignez les loquets du support avec le moniteur. Fixez le support à l'aide de vis.

Raccordez la base du support au support et resserrez les vis pour fixer la base du support.

Alignez les loquets pour placer le couvercle du support.

Ajustez l'angle du support et assurez-vous que l'assemblage du support est correctement installé avant de redresser le moniteur.

Important

Retirez les vis de la rainure du moniteur si besoin est avant d'installer le support.

Placez le moniteur sur une surface douce et protégée pour éviter de rayer l'écran.

N'utilisez aucun objet tranchant sur l'écran.

La rainure d'installation de la fixation du support peut également être utilisée pour l'installation murale. Veuillez contacter votre revendeur pour savoir comment effectuer une installation murale appropriée.

1 DÉBALLAGE

PHANTOM GAMING

Manchon de câble PG

Câble USB 2.0 (Type-A vers Type-C)

Cordon d'alimentation

Câbles d'antenne Wi-Fi

Guide de démarrage rapide

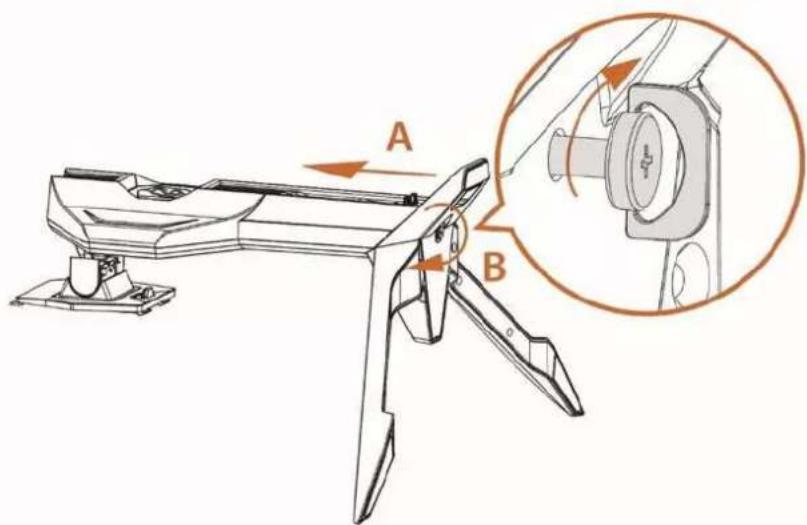

2 FIXATION DE LA BASE ET SERRAGE DE LA VIS

No.	Élément
1	Entrée CA
2	Entrée HDMI
3	Entrée HDMI
4	Entrée DisplayPort
5	Sortie audio
6	Ports d'antenne(connecteurs SMA)
7	Port USB type-C

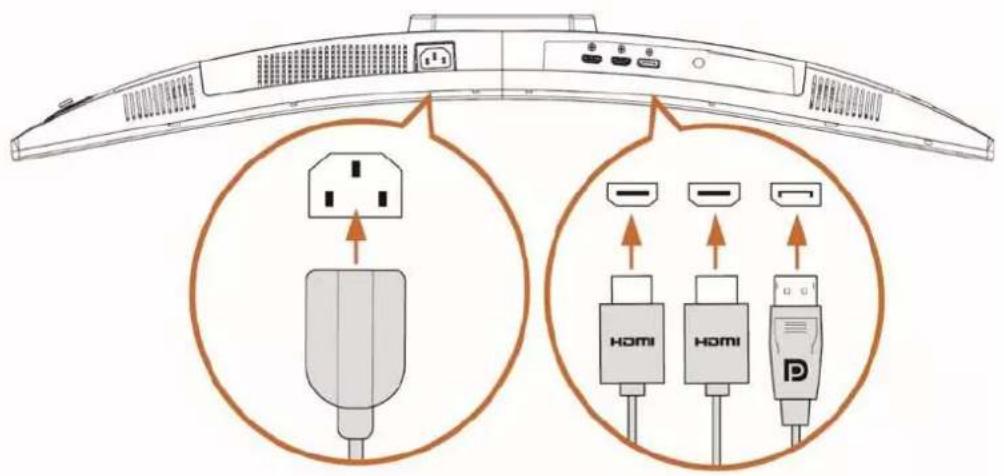

5 BRANCHEMENT DES CÂBLES

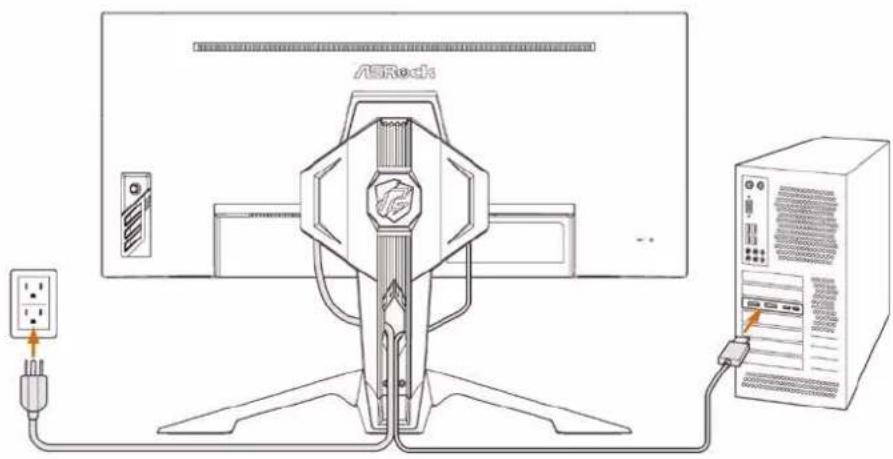

6 CONNEXION DU MONITEUR À UN PC

*Utilisez la connexion HDMI ou DisplayPort pour l'affichage.

ASRock:

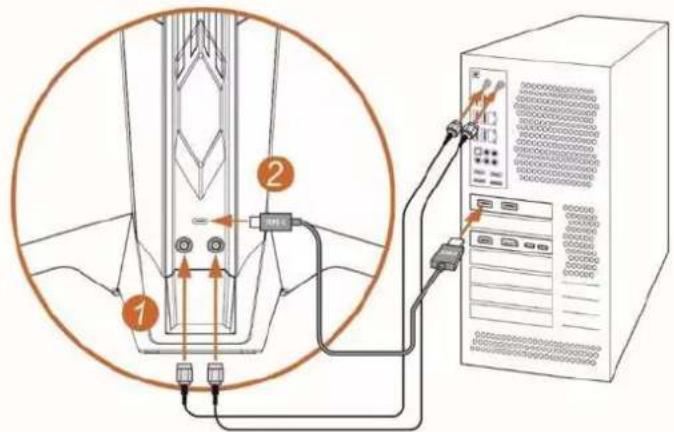

7 CONNEXION DES CÂBLES D'ANTENNE ENTRE LE MONITEUR ET LES PORTS D'ANTENNE DU PC. 2 CONNEXION DU MONITEUR À UN PC AVEC UN CÂBLE USB TYPE A-VERS-C.

*Le port USB Type-C est utilisé pour l'alimentation électrique et l'entrée de signaux pour le Mini OLED PG en façade et l'éclairage ARGB à l'arrière.

Chapitre 2 Spécifications

2.1 Spécifications du moniteur

du matériel	ASRock PG34WQ15R3A
Taille	34 inch
Courbure	1500R
Type de panneau	VA
Résolution	3440 x 1440
Fréquence de signal numérique	HDMI:30kHz~160KHz (H) ; 48Hz~100Hz (V)DisplayPort:30kHz~260KHz (H) ; 48Hz~165Hz (V)
Rapport d'aspect	21:9
Luminosité (nits)	550 (typ.)
Rapport de contraste	3000:1 (typ.)
Taux de rafraichissement	165Hz (Max.)
Temps de réponse	1ms (MPRT), 6ms (GTG)
Ports E/S	1*DisplayPortTM 1.42*HDMI TM 2.01* Prise écouteurs (3,5 mm)
Angles de vue	178° (H) /178° (V)
Espace couleur	91% DCI-P3 / sRGB 115%
Traitement de surface	Anti-reflet
Couleurs d'affichage	16,7M
Options d'alimentation du moniteur	100~240Vca, 50/60Hz, 1,5A
Consommation électrique	Allumé (Max) ≤ 100W;Économie d'énergie : ≤ 0,5W;Éteint : ≤ 0,3W
Ajustement (Inclinaison)	+23° ~ -5°
Ajustement (Rotation)	+20° ~ -20°
Ajustement (Hauteur)	0~120 mm
Montage VESA	• Type de plaque : 100 x 100 mm• Type de vis : M4 x 10 mm
Dimension (L x H x P)	Dimensions avec le support :809,34*581,82*332,22 mmDimensions sans le support :809,34*365,84*120,10 mm
Poids	9,63 Kg (avec le support)6,53 Kg (sans le support)
Environnement	Utilisation• Température : 0°C à 40°C.• Humidité : 10% à 85% sans condensation.• Altitude : 0 ~ 3 658 mStockage• Température : -20°C à 60°C• Humidité : 5% à 80% sans condensation.• Altitude : 0~12 192 m

2.2 Modes d'affichage prédéfinis

Standard	Résolution	PG34WQ15R3A			Remarque
		HDMI	DP	HDR
IBM MODE DOS	720x400 @70Hz	V	V
VGA	640x480 @60Hz	V	V
	640x480 @67Hz	V	V
	640x480 @72Hz	V	V
	640x480 @75Hz	V	V
SVGA	800x600 @56Hz	V	V
	800x600 @60Hz	V	V
	800x600 @72Hz	V	V
	800x600 @75Hz	V	V
XGA	1024x768 @60Hz	V	V
	1024x768 @70Hz	V	V
	1024x768 @75Hz	V	V
SXGA	1280x1024 @60Hz	V	V
	1280x1024 @75Hz	V	V
WXGA+	1440x900 @60Hz	V	V
WSXGA+	1680x1050 @60Hz	V	V
----	1152x864 @75Hz	V	V
	1280x960 @60Hz	V	V
	1280x720 @60Hz	V	V
Full HD	1920x1080 @60Hz	V	V	V
	1920x1080 @100Hz
	1920x1080 @120Hz
	1920x1080 @144Hz
	1920x1080 @165Hz
	1920x1080 @240Hz
QHD	2560x1440 @60Hz	V	V		DTD
	2560x1440 @120Hz	V	V		DTD
	2560x1440 @144Hz
	2560x1440 @165Hz
WQHD	3440x1440 @60Hz	V	V	V	DTD (par défaut)
	3440x1440 @85Hz	V	V	V	DTD
	3440x1440 @100Hz	V	V	V	DTD
	3440x1440 @120Hz		V	V	DTD
	3440x1440 @144Hz
	3440x1440 @165Hz		V	V	DTD
UHD	3840x2160 @60Hz
	3840x2160 @120Hz
	3840x2160 @144Hz
Résolution de la synchronisation vidéo	640x480P 59,94/60Hz 4:3
	720x480P 59,94/60Hz 4:3
	720x480P 59,94/60Hz 16:9	V	V
	720x576P 50Hz 4:3	V	V
	720x576P 50Hz 16:9		V
	1280x720P 50Hz 16:9	V	V
	1280x720P 59,94/60Hz 16:9	V	V
	1920x1080P 59,94/60Hz 16:9	V	V	V
	1920x1080P 119,88/120Hz 16:9/1:1		V	V
	2160P @25Hz
	2160P @30Hz	V
	2160P @50Hz	V		V
	2160P @60Hz	V		V
	2160p @120Hz

Chapitre 3 Vue d'ensemble du moniteur

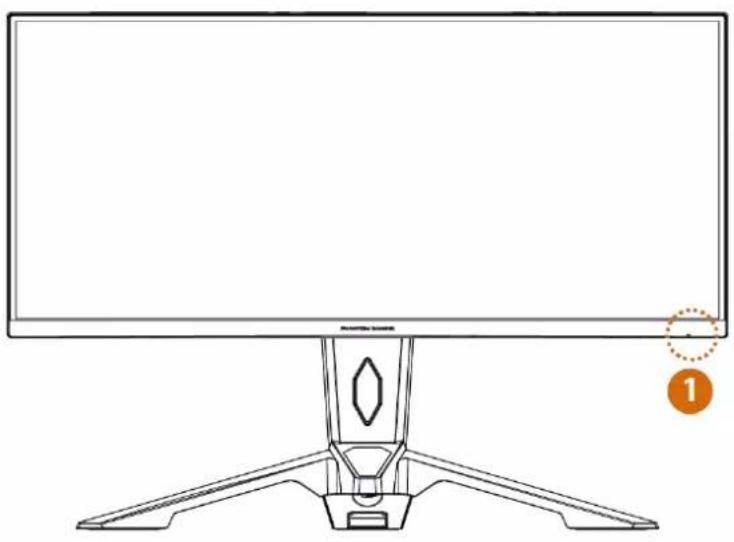

Vue de face

No.	Élément	Voyant LED
1	Voyant d'alimentation	• Bleu - Mode Allumé• Orange - Mode Veille• Voyant LED éteint - Mode Éteint

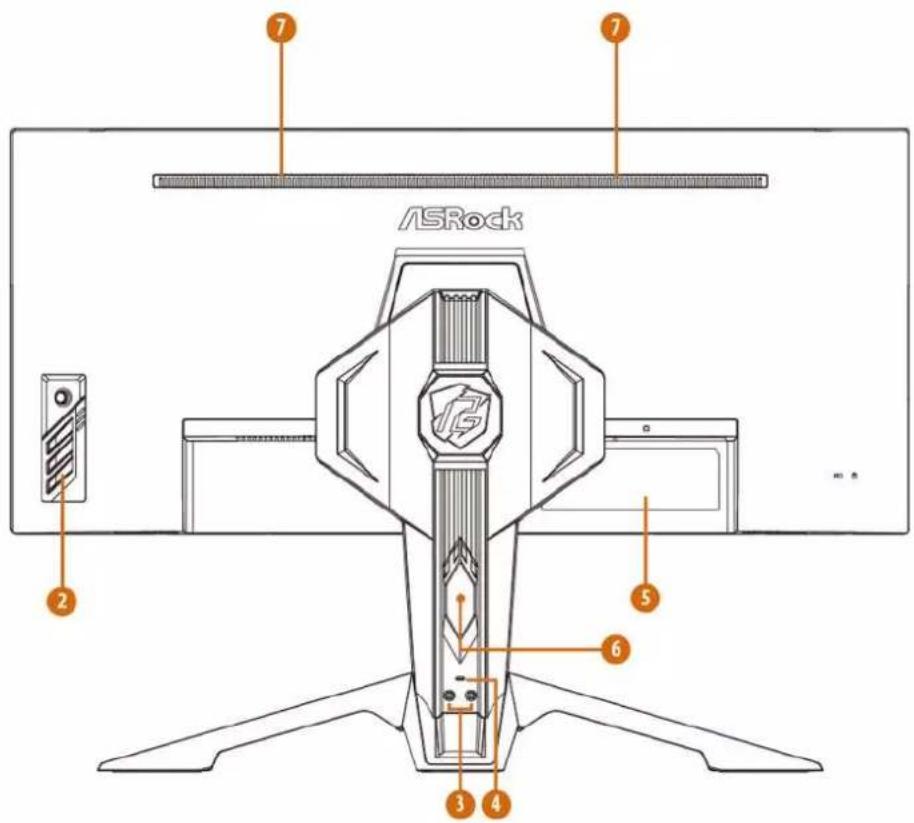

Vue de derrière

ASRock 2 5 6 3 4

No.	Description
2	Touches d'alimentation et du menu OSD
3	Ports d'antenne (connecteurs SMA)
4	Port USB Type-C
5	Étiquette de série
6	Fente d'arrangement des câbles
7	Haut-parleurs intégrés (2x2W)

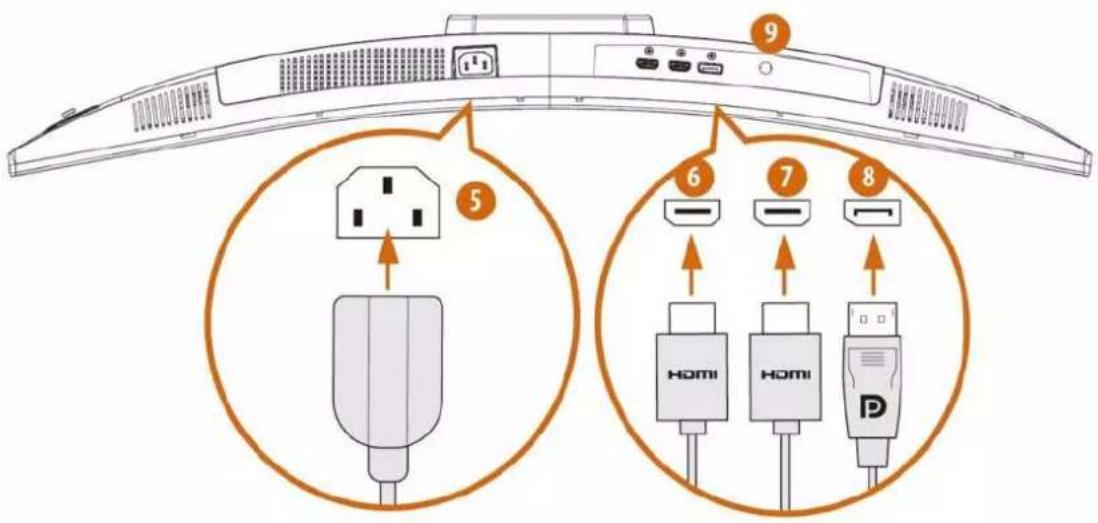

Vue de dessous

No.	Élément
5	Entrée CA
6	Entrée HDMI
7	Entrée HDMI
8	Entrée DisplayPort
9	Sortie audio

Chapitre 4 Réglage de l'angle de visualisation

Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance.

Tenez le support de façon à ne pas renverser le moniteur lorsque vous l'ajustez.

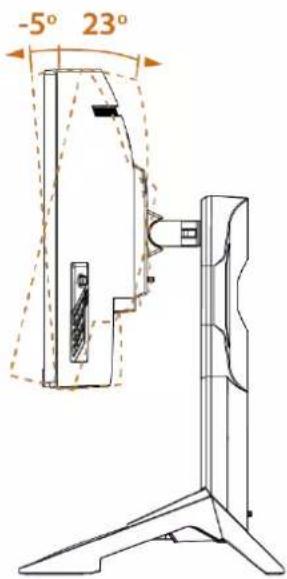

Vous pouvez ajuster l'angle d'inclinaison entre -5° et 23°.

-5° 23°

Important

Évitez de toucher l'écran lorsque vous ajustez le moniteur.

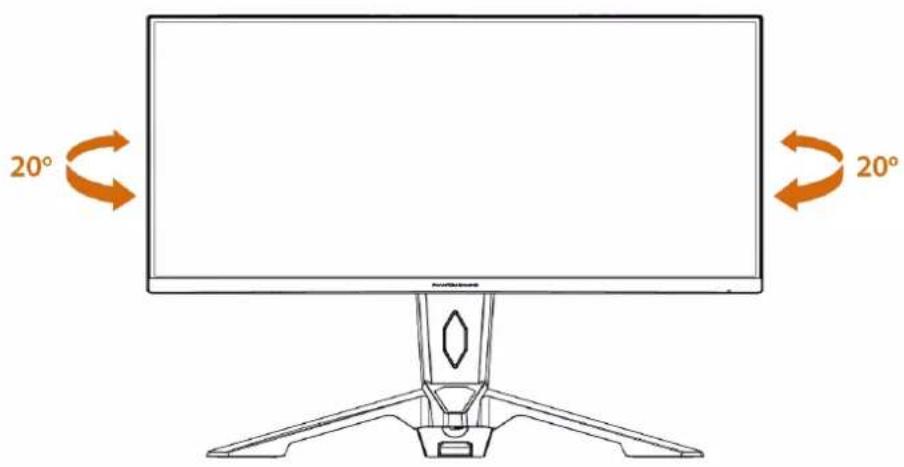

Vous pouvez faire pivoter le moniteur pour trouver l'angle adéquat.

20° 20°

REMARQUE :

Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Ceci pourrait provoquer des dommages ou endommager l'écran LCD.

Une attention particulière est nécessaire pour ne pas vous coincer les doigts ou les mains lorsque vous réglez l'angle.

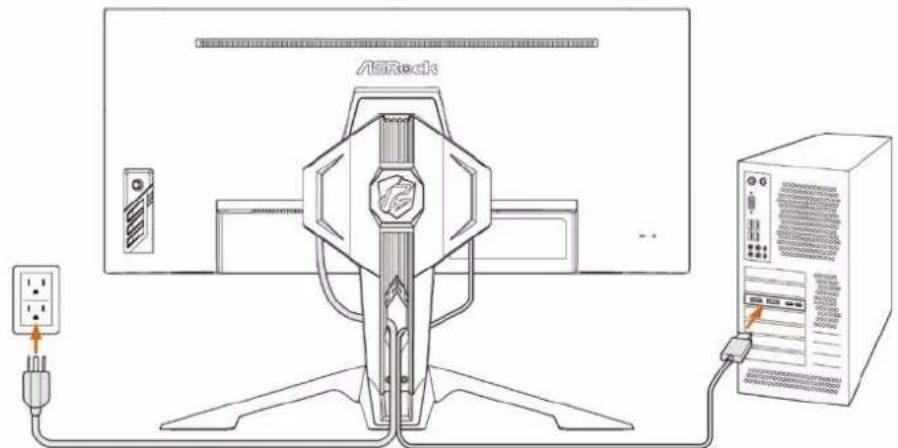

Chapitre 5 Connexion du moniteur

1. Éteignez votre ordinateur.
2. Branchez le câble vidéo du moniteur à votre ordinateur.
3. Branchez le cordon d'alimentation à la prise de courant du moniteur.
4. Branchez le cordon d'alimentation dans la prise électrique.
5. Allumez le moniteur.
6. Allumez l'ordinateur, le moniteur détectera automatiquement la source du signal.
7. Branchez une extrémité du câble DisplayPort/HDMI sur le port DisplayPort/HDMI du moniteur.

*Utilisez la connexion HDMI ou DisplayPort pour l'affichage.

1. Branchez l'autre extrémité du câble DisplayPort/HDMI sur le port DisplayPort/HDMI de votre ordinateur.

ASRock

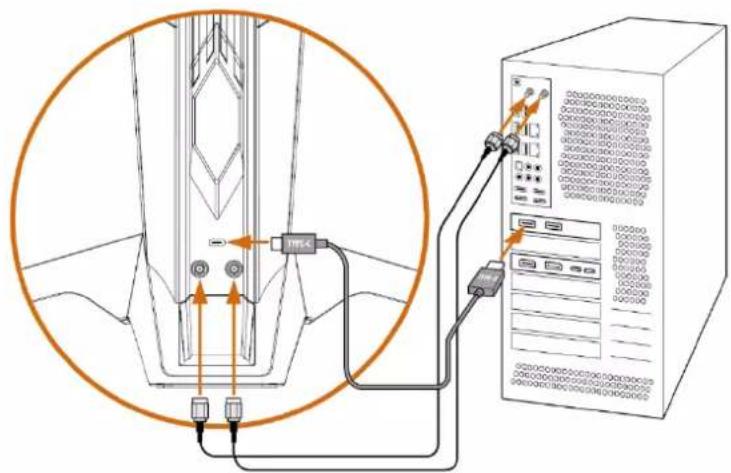

1. Connectez les câbles d'antenne entre le moniteur et les ports d'antenne du PC.

Connectez le moniteur à votre ordinateur via le câble USB Type A à C

*Le port USB Type-C est utilisé pour l'alimentation et l'entrée de signal pour le Mini OLED PG avant et l'éclairage ARGB arrière.

Chapitre 6 Démontage du support (pour montage mural VESA)

Important

Évitez d'endommager la surface du moniteur. En détachant le support du moniteur, conservez toujours le moniteur dans son emballage EPS.

1. Débranchez les câbles d'alimentation et de signal. Mettez délicatement le moniteur face orientée vers le bas sur son emballage EPS.

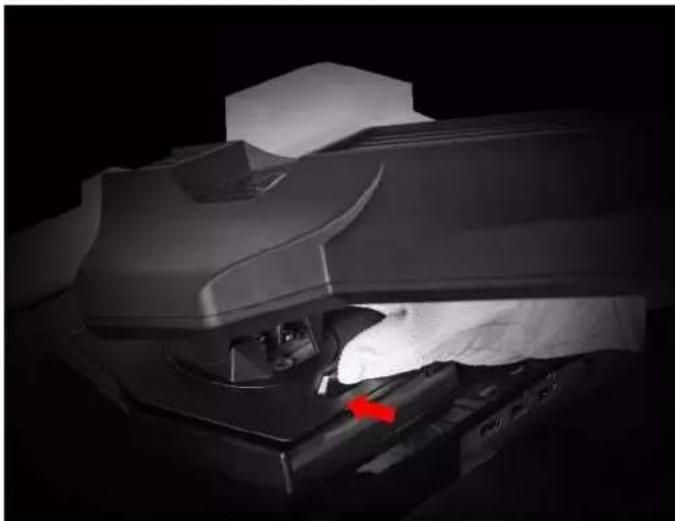

2. Appuyez sur le bouton-poussoir.

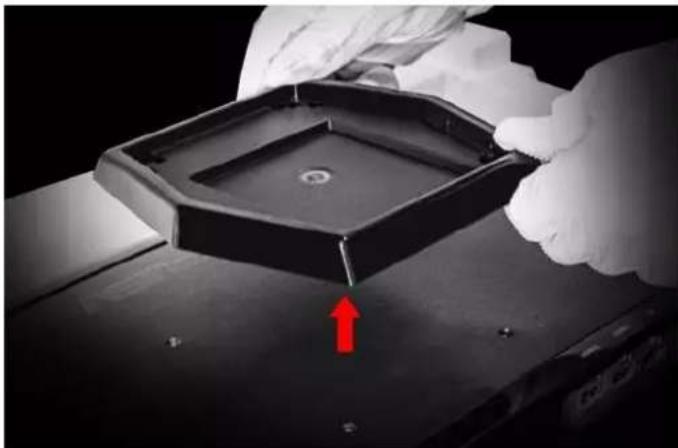

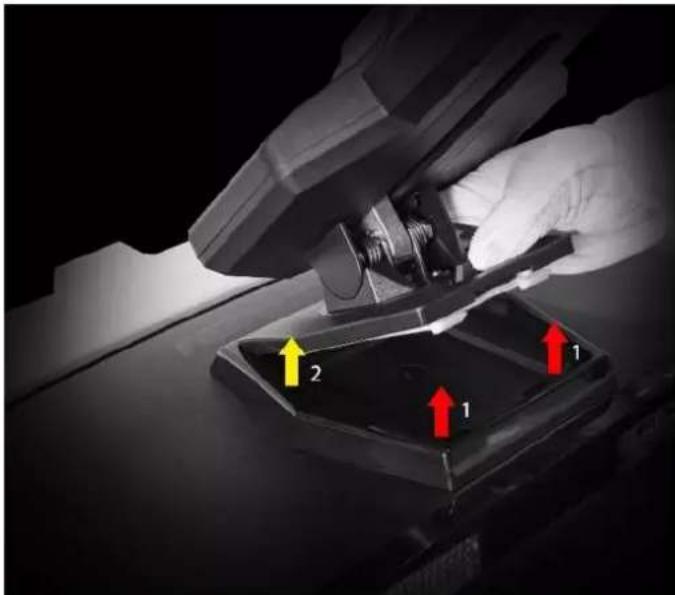

1. Soulevez le support et détachez-le de l'adaptateur VESA.

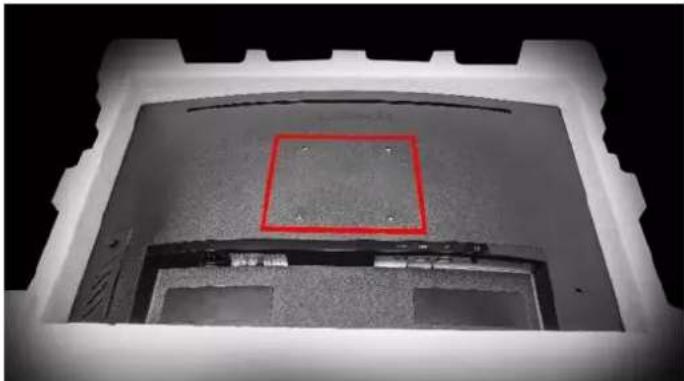

1. Retirez l'adaptateur VESA de la tête de votre moniteur.

1. Vous pouvez maintenant commencer à installer le support mural VESA (100x100 mm) !

Chapitre 7 Guide d'utilisation de POLYCHROME SYNC -

7.1 PG Mini OLED

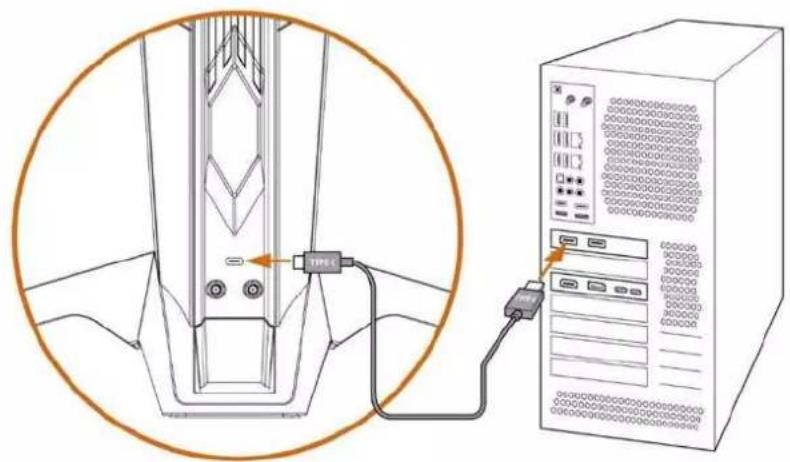

Étape 1 : Connectez le support du moniteur à votre PC via le câble USB Type A à C. Veuillez noter : Le port USB Type-C du support est utilisé pour l'alimentation électrique et l'entrée des signaux pour la PG Mini OLED avant et l'éclairage ARGB arrière.

Étape 2 : Téléchargez et installez le logiciel POLYCHROME SYNC.
Étape 3 : Ouvrez le logiciel POLYCHROME SYNC.

ASReck CYCHRONI STNC

AsrPolychromeRGBSetup

ASRack OFFICE-BOX $ V

ASRRGBLED

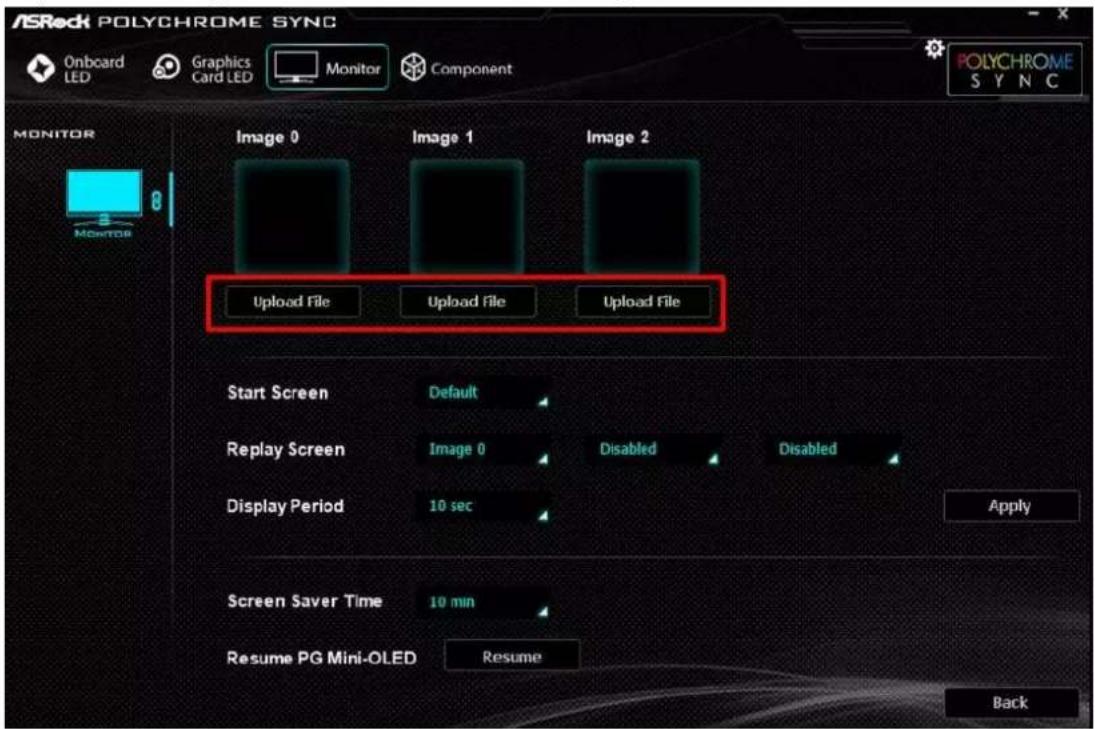

Étape 4 : Téléchargez vos fichiers GIF ou fichiers images.

ASRock POLYCHROME SYNC Onboard LED Graphics Card LED Monitor Component POLYCHROME SYNC MONITOR Image 0 Image 1 Image 2 Upload File Upload File Upload File Start Screen Default Replay Screen Image 0 Disabled Disabled Display Period 10 sec Apply Screen Saver Time 10 min Resume PG Mini-OLED Resume Back

Veuillez noter : Si vous ne téléchargez rien, l'image par défaut sera le logo de Phantom Gaming. De plus, si vous ne téléchargez qu'une seule image, elle jouera en alternance avec le logo PG pour éviter d'endommager l'écran.

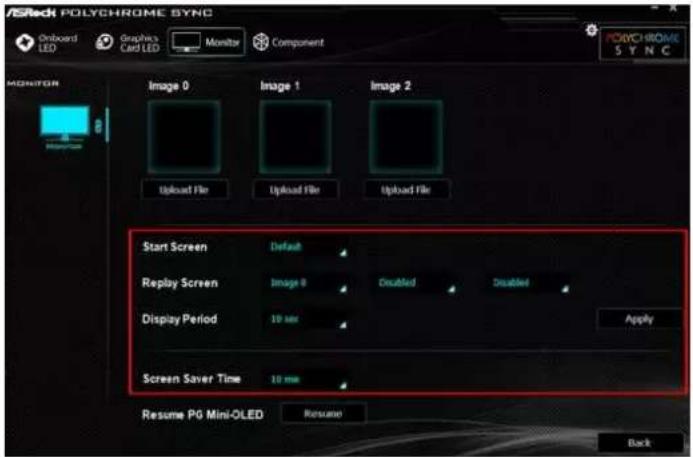

Étape 5 : Ajustez et appliquez vos paramètres.

ASRed POLYCHROME SYNC Onboard LED Graphics Card LED Monitor Component POWERCHROME SYNC MONITOR Image 0 Image 1 Image 2 Upload File Upload File Upload File Start Screen Default Replay Screen Image 0 Disabled Disabled Display Period 10 sec Apply Screen Saver Time 10 sec Resume PG Mini-OLED Resume Back

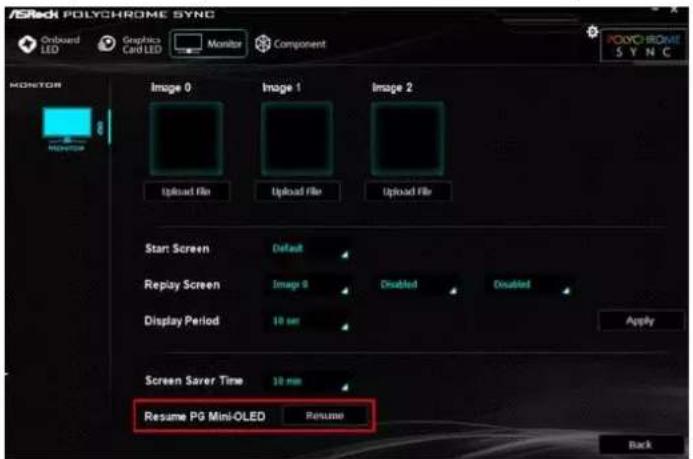

Conseils :

Chemin 1: Le PG Mini OLED activera le mode Veille lorsque des images ont été affichées pendant un certain temps (selon la durée de l'économiseur d'écran).

Vous pouvez cliquer sur le bouton « Continuer » pour réveiller votre PG Mini OLED.

ASRed POLYCHROME SYNC Onboard LED Graphics Card LED Monitor Component POYCHROME SYNC MONITOR Image 0 Image 1 Image 2 Upload File Upload File Upload File Start Screen Default Replay Screen Image 0 Disabled Disabled Display Period 10 nm Apply Screen Saver Time 10 nm Resume PG Mini-OLED Resume Back

Chemin 2:

(1) Cliquez avec le bouton droit sur l'icône ASRockRGBLed.

ASRockRGBLed 下午12:13 2023/1/5

(2) Cliquez sur " Wake OLED Monitor ".

Open Polychrome Sync Wake OLED Monitor OLED Screen Saver Time > OLED Power > Exit

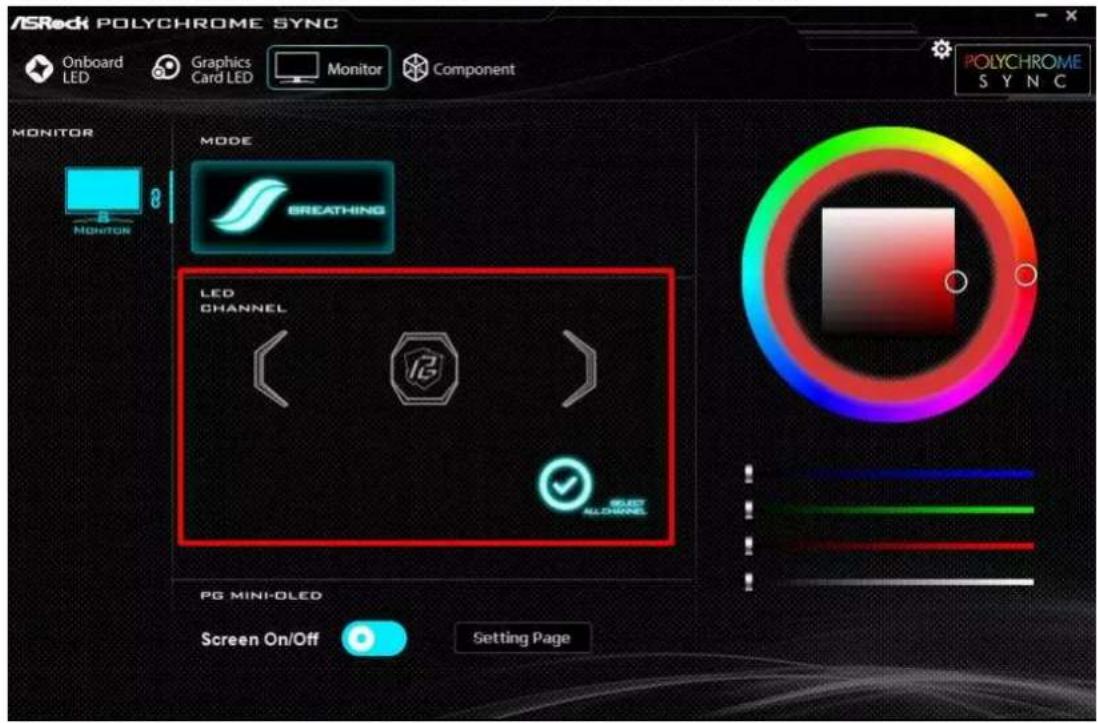

7.2 RGB POLYCHROME

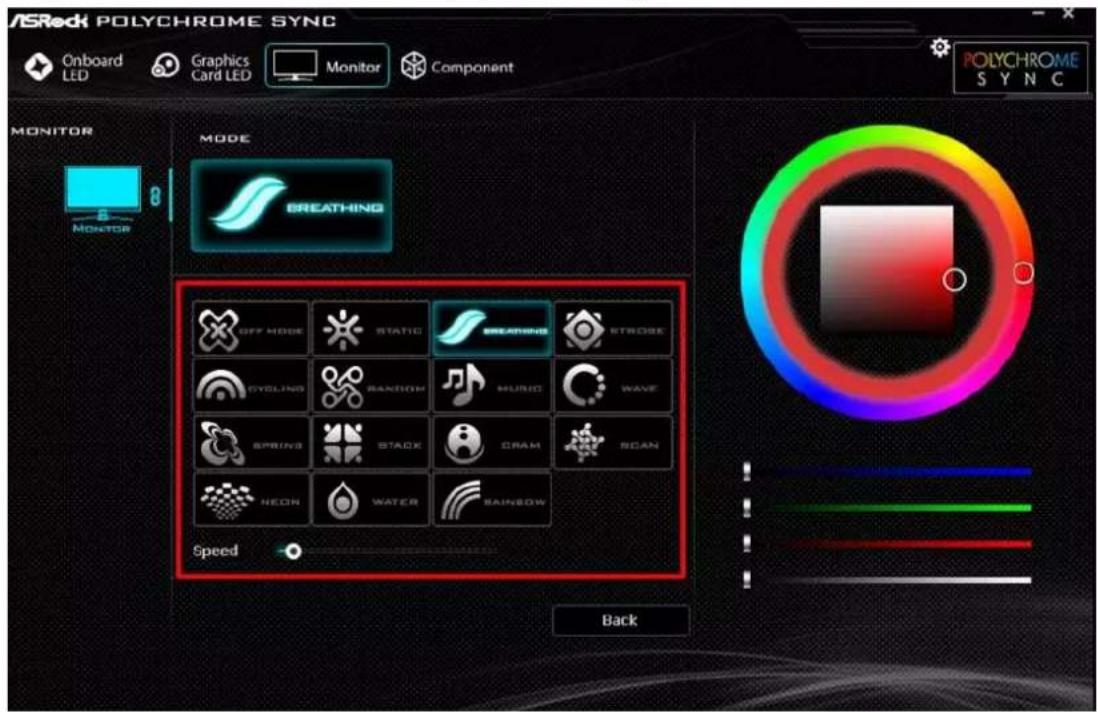

Étape 1 : Sélectionnez la zone d'éclairage que vous souhaitez ajuster.

Étape 2 : Accédez au réglage du mode d'éclairage.

Étape 3 : Choisissez un effet d'éclairage pour l'éclairage ARGB arrière du moniteur.

ASRed POLYCHROME SYNC Onboard LED Graphics Card LED Monitor Component POLYCHROME SYNC MONITOR MODE BREATHING OFF MODE STATIC BREATHING STROSE EYCOLING RANDOM MUSIC WAVE SPRING STACK GRAM SCAN NEON WATER RAINOW Speed Back

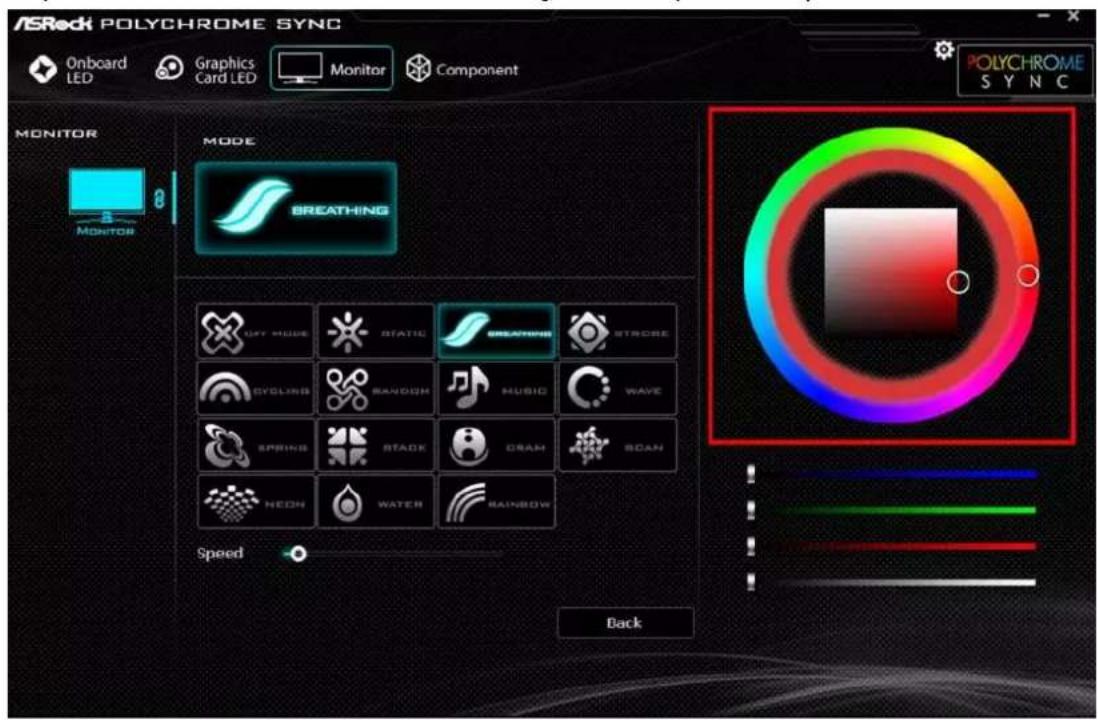

Étape 4 : Personnalisez votre couleur d'éclairage ARGB à partir de la palette.

ASRock POLYCHROME SYNC Onboard LED Graphics Card LED Monitor Component POLYCHROME SYNC MONITOR MODE BREATHING 3 MONITOR 8 Back

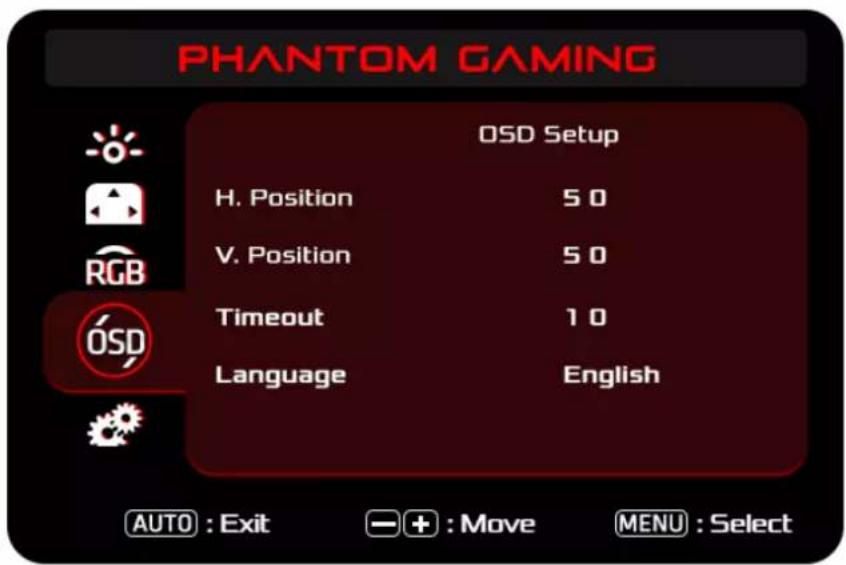

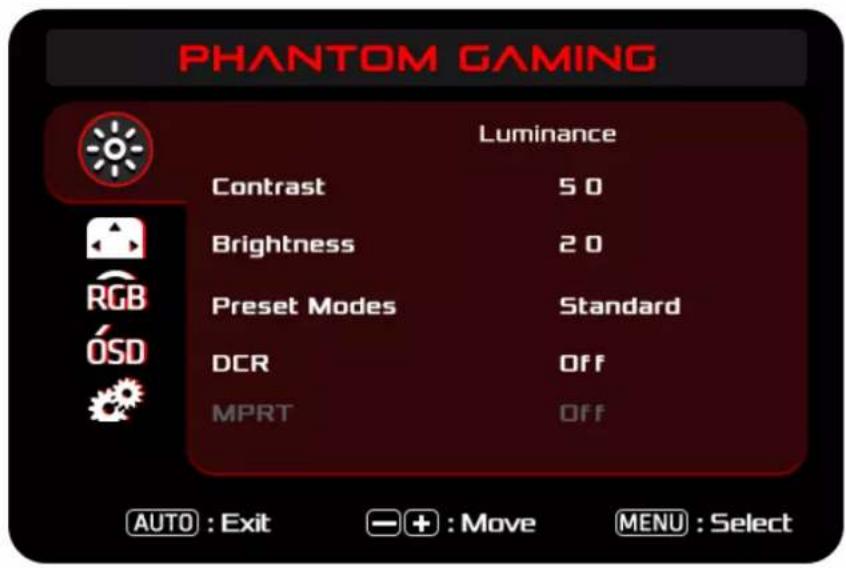

Chapitre 8 Configuration de l'OSD

Ce chapitre vous fournit des informations essentielles l'installation OSD.

Important

Toutes les informations sont sujettes à changement sans préavis.

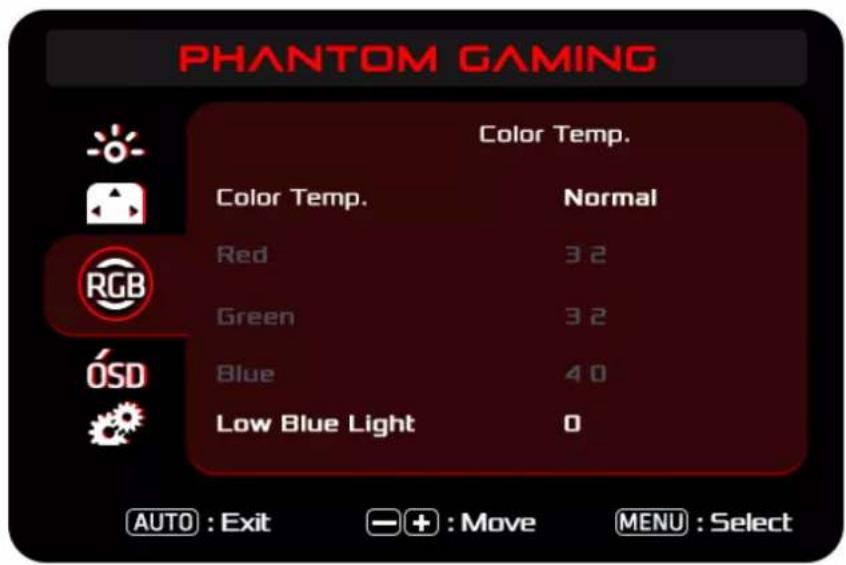

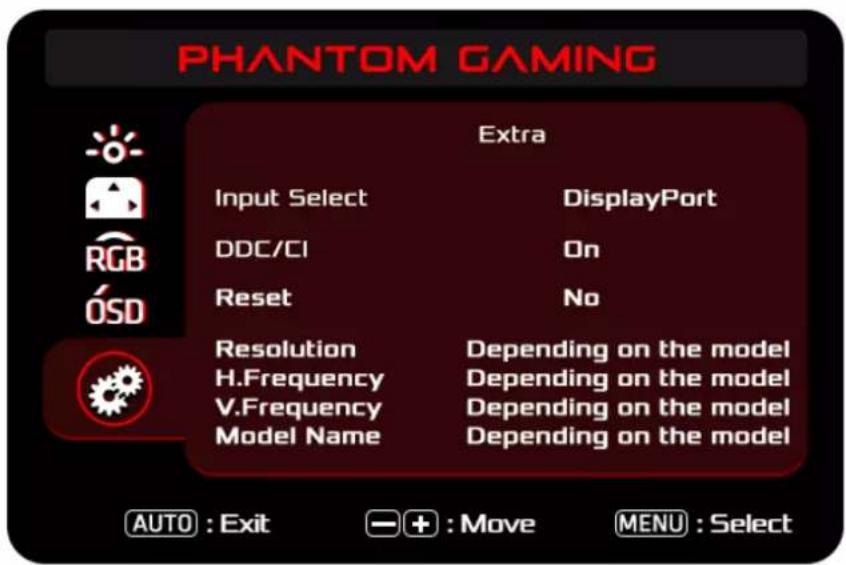

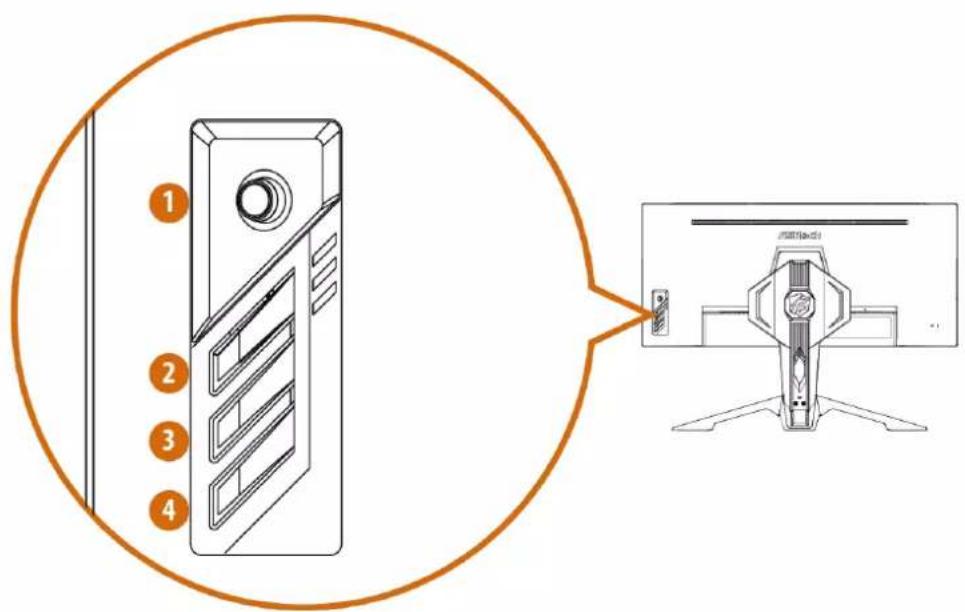

8.1 Touches de l'OSD

No.	Élément	Description
1	Touche Navi	C'est une commande multidirectionnelle qui permet de naviguer dans le menu affiché à l'écran (OSD).
2	Modes prédéfinis	Active la fonction Modes prédéfinis lorsque l'OSD est désactivé, naviguez parmi les icônes de réglage lorsque l'OSD est activé, ou ajustez une fonction lorsque cette fonction est activée.
3	Luminosité	Ajuste le rétro-éclairage lorsque l'OSD est éteint.
4	Alimentation	Appuyez sur le bouton d'alimentation pour allumer le moniteur.

8.2 Menus OSD (Les descriptions pour le contrôle des fonctions)

Fonction : Luminance

PHANTOM GAMING Luminance Contrast 50 Brightness 20 Preset Modes Standard DCR Off MPRT Off AUTO : Exit - + : Move MENU : Select

Élément du menu principal	Élément du sous-menu	Sous-menu	Description
Luminance	Contraste	0-100	Contraste du registre numérique.
	Luminosité	0-100	Réglage du rétroéclairage
	Modes prédéfinis	Standard	Mode Standard
		Texte	Mode Texte
		Internet	Mode Internet
		Jeux	Mode Jeux
		Film	Mode Film
		Sports	Mode Sports
	DCR	Allumé	Rapport de contraste dynamique
		Eteint
	MPRT	Allumé	Fonction MPRT Allumé/Eteint

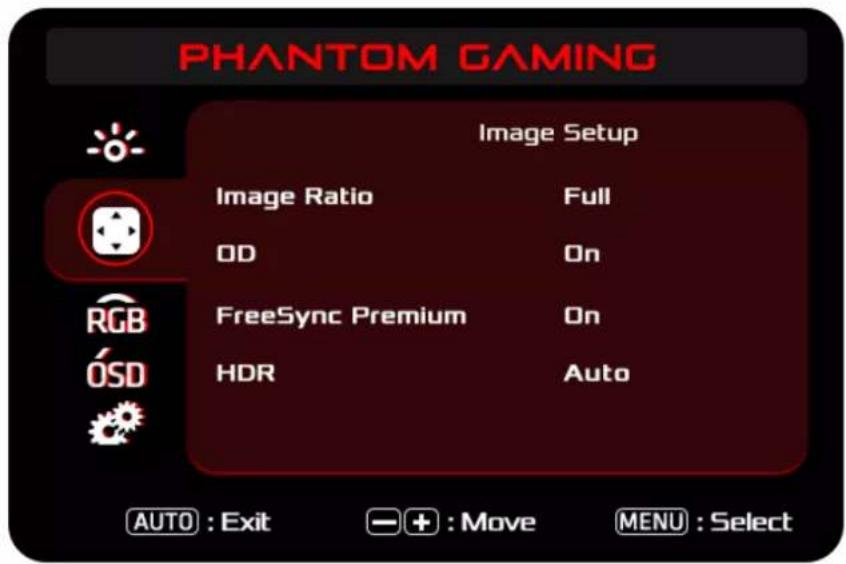

Fonction : Réglage de l'image

PHANTOM GAMING Image Setup Image Ratio Full OD On FreeSync Premium On HDR Auto AUTO : Exit - + : Move MENU : Select

Élément du menu principal	Élément du sous-menu	Sous-menu	Description
Réglage de l'image	Format de l'image	Plein	Sélectionne le rapport de l'image
		Aspect
	OD	Allumé	Réglage de l'overdrive
		Eteint
	FreeSync Premium	Allumé	Activer ou désactiver la fonction FreeSync Premium
		Eteint
	HDR	Auto	HDR Auto ou Eteint
		Eteint

Fonction : Temp. couleur

PHANTOM GAMING Color Temp. Color Temp. Normal Red 3 2 Green 3 2 Blue 4 0 Low Blue Light 0 AUTO : Exit - + : Move MENU : Select

Élément du menu principal	Élément du sous-menu	Sous-menu	Description
Temp. couleurs	Chaud	-	Utilise la température de couleurs Chaud de EEPROM.
	Normal	-	Utilise la température de couleurs Normal de EEPROM.
	Froid	-	Utilise la température de couleurs Froid de EEPROM.
	Utilisateur	Rouge	Gain rouge du registre numérique
		Vert	Gain vert du registre numérique.
		Bleu	Gain bleu du registre numérique.
	Faible lumière bleue	0~10 (Niveau)	Le moniteur de jeu Phantom Gaming avec la technologie ASRock Low Blue Light réduit l'émission de lumières bleues nocives sur l'écran pour réduire la fatigue oculaire.

Fonction : Configuration OSD

PHANTOM GAMING OSD Setup H. Position 50 V. Position 50 Timeout 10 Language English AUTO : Exit - + : Move MENU : Select

Élément du menu principal	Élément du sous-menu	Sous-menu	Description
Configuration OSD	Position H	0-100	Ajuste la position horizontale du menu OSD
	Position V	0-100	Ajuste la position verticale du menu OSD
	Délai d'attente	5-100	Ajuste le délai d'attente du menu OSD
	Langue	—	Choisit la langue du menu OSD

Fonction : Extra

Élément du menu principal	Élément du sous-menu	Sous-menu	Description
Extra	Sélection de l'entrée	Auto	Pour sélectionner la source d'entrée
		HDMI1
		HDMI2
		DisplayPort
	DDC/CI	Activer ou Désactiver	Active (ON) ou désactive (OFF) le support DDC/CI.
	Réinitialiser	Oui ou Non	Réinitialise le menu aux réglages par défaut.
	Informations	—	Affiche les informations de la source d'image principale.

Chapitre 9 Dépannage

Problèmes & Questions	Solutions possibles
Le voyant LED d'alimentation n'est pas allumé	• Vérifiez si le bouton d'alimentation est en position ON (Allumé). • Le cordon d'alimentation doit être branché.
Aucun signal	• Vérifiez si le câble signal est correctement branché. Si le connecteur est débranché, resserrez les vis du connecteur. • Vérifiez que les broches de connexion du câble de signal ne sont pas endommagées.
L'image est déformée	• Ajustez les contrôles du Contraste et de la Luminosité.
L'image saute ou un effet de vagues apparaît sur l'image	• Éloignez les appareils électriques susceptibles de causer des interférences.
Le voyant LED est ALLUMÉ (Orange) mais il n'y a pas de vidéo ou d'image.	Le bouton d'alimentation de l'ordinateur doit être en position ON (Allumé). • La carte vidéo de l'ordinateur doit être insérée fermement dans son emplacement. • Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur. • Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue.
Il manque une des couleurs primaires (ROUGE,VERT, ou BLEU)	• Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue.
Défaut des couleurs sur l'image (le blanc n'apparaît pas blanc)	• Réglez la couleur RGB ou sélectionnez la température des couleurs.
Mauvaise luminosité ou contraste	• Lorsque la luminosité de l'écran s'affaiblie après une longue période d'utilisation et que le fonction de l'écran est affecté, emmenez-le dans un centre de réparation agréé pour le faire réparer.
Impossible d'ouvrir le menu OSD.	• Éteignez votre moniteur, débranchez le cordon d'alimentation, rebranchez-le, puis rallumez le moniteur. • Vérifiez si le menu OSD est verrouillé. Si c'est le cas, appuyez sur la touche Navi et maintenez-la enfoncée pendant 5~6 secondes pour déverrouiller le menu OSD.

Chapitre 10 Instructions de sécurité

• Veuillez lire attentivement et minutieusement les instructions de sécurité.
• Veuillez tenir compte de toutes les précautions et avertissements apposés sur l'appareil ou figurant dans le guide d'utilisateur.
• Consultez uniquement des réparateurs qualifiés.

Alimentation

• Assurez-vous que la tension d'alimentation se trouve dans la marge de sécurité requise et a été réglée correctement à une valeur comprise entre 100\~240V avant de brancher l'appareil sur une prise d'alimentation.
• Si le cordon d'alimentation est fourni avec une prise à 3 broches, n'ôtez pas la broche protectrice de mise à la terre de la prise. L'appareil doit être branché à une prise de secteur mise à la terre.
• Veuillez confirmer que le système de distribution du courant du site d'installation est capable d'alimenter un disjoncteur de 120/240V, 20A (maximum).
• Débranchez toujours le cordon d'alimentation ou désactivez l'interrupteur de la prise murale si l'appareil doit rester inutilisé pendant un certain temps, ceci afin de ne consommer aucune énergie.
• Placez le cordon d'alimentation de manière à ce que les gens n'aient pas à y marcher dessus. Ne placez aucun objet sur le cordon d'alimentation.
• Si l'appareil est fourni avec un adaptateur, utilisez uniquement l'adaptateur CA ASRock approuvé pour l'utilisation avec cet appareil.

Union européenne :

Les batteries, blocs de batterie et accumulateurs ne doivent pas être jetés avec les ordures ménagères non triées. Utilisez le système de collecte publique pour déposer, recycler ou traiter les batteries conformément aux réglementations locales

Californie, USA :

La batterie de type bouton peut contenir du perchlorate ce qui requiert des manipulations spéciales lors du recyclage ou de l'élimination dans l'état de Californie. Pour plus d'informations, veuillez consulter :

- Afin de réduire la possibilité de blessures consécutives à la chaleur ou à la surchauffe de l'appareil, ne placez pas l'appareil sur une surface molle, instable, ni n'obstruez les ouvertures d'aération.

- Utilisez cet appareil uniquement sur une surface dure, plate et stable.

- Afin d'éviter que l'appareil ne se renverse, fixez-le sur un bureau, un mur ou un objet fixe à l'aide d'une attache anti-retournement permettant de soutenir correctement l'appareil et de le conserver en lieu sûr

- Afin d'éviter tout risque de feu, tenez cet appareil à distance de l'humidité et des températures élevées.

- Ne laissez pas cet appareil dans un environnement non conditionné, sous une température de stockage supérieure à 60°C ou inférieure à -20°C, car cela pourrait l'endommager.

- La température de fonctionnement maximum est d'environ 40°C.

- Veillez à débrancher du secteur avant de nettoyer l'appareil. Nettoyez l'appareil à l'aide d'un chiffon doux plutôt que de produits chimiques industriels. Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil ou causer une électrocution.

- Placez toujours les objets ayant un fort champ magnétique ou électrique à distance de l'appareil.

- Si l'une des situations suivantes survient, faites vérifier l'appareil par du personnel qualifié pour les réparations :

- Le cordon ou la prise d'alimentation est endommagé.

• Du liquide a pénétré dans l'appareil.

• L'appareil a été exposé à l'humidité.

- L'appareil ne fonctionne pas correctement ou vous n'arrivez pas à le faire fonctionner conformément au Guide d'utilisateur.

• L'appareil est tombé et est endommagé.

• L'appareil présente des signes évidents de cassure.

Avertissement !

L'usage excessif des écrans affecte la vue.

Recommendations :

Faite une pause de 10 minutes toutes les 30 minutes de temps d'écran.

Les enfants de moins de 2 ans ne doivent pas être exposés à des écrans. Le temps d'écran des enfants de 2 ans et plus doit être limité à plus d'une heure par jour.

Conformité CE

Cet appareil respecte les exigences énoncées dans la directive du Conseil sur le rapprochement des législations des É tats membres concernant la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC)

et la directive RoHS (2011/65/EU). Ce produit a été testé et trouvé conforme aux normes harmonisées pour les équipements de technologie de l'information publiées dans les Directives du Journal officiel de l'Union européenne.

Informations de contact de ASRock

ASRock EUROPE B.V.

Adresse : Bijsterhuizen 11-11, 6546 AR Nijmegen, Pays-Bas

Téléphone : [phone]

Support technique

Téléphone : [phone]

Support en ligne https://event.asrock.com/tsd.asp

Informations sur les produits pour le label énergétique de l'UE

https://eprel.ec.europa.eu/qr/1115756

Déclaration sur les interférences de fréquence radio FCC classe B

Cet appareil a été testé et respecte les limitations d'un appareil numérique de classe B, conformément au point 15 du règlement de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation

résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise avec un circuit différent de celle sur lequel le récepteur est branché.

- Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide. Avis 1

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Avis 2

Les câbles d'interface blindés et les cordons secteur, s'il y en a, doivent être utilisés conformément aux limites d'émissions.

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son

fonctionnement est soumis aux deux conditions suivantes :

Cet appareil ne doit pas causer d'interférence nuisibles, et

Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Informations de contact de ASRock

ASRock America, Inc.

Adresse : 13848 Magnolia Ave, Chino, CA91710, U.S.A.

Téléphone : [phone]

Support technique

Téléphone : [phone]

Support en ligne https://event.asrock.com/tsd.asp

Déclaration DEEE

En vertu de la directive européenne 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE) de l'Union européenne (« UE »), les produits des « équipements électriques et électroniques » ne peuvent plus être éliminés avec les déchets municipaux et les fabricants des équipements électroniques couverts seront obligés de reprendre ces produits à la fin de leur durée de vie.

Informations sur les substances chimiques

Conformément aux réglementations sur les produits chimiques, comme la réglementation UE REACH (Réglementation CE n° 1907/2006 du parlement européen et du Conseil), ASRock fournit les informations des substances chimiques contenus dans les produits sur :

Déclaration RoHS

Déclaration sur le matériel JIS C 0950 du Japon

Une exigence réglementaire au Japon, définie par la spécification JIS C 0950, oblige les fabricants à fournir les déclarations sur le matériel pour certaines catégories de produits électroniques mis à la vente après le 1 ^er juillet 2006.

RoHS en Inde

Ce produit est conforme au règlement sur les « e-déchets en Inde (gestion et manipulation) de 2016 » et interdit l'usage de plomb, mercure, chrome hexavalent, polybromobiphényle ou éther de polybromodiphényle dans des concentrations excédant 0,1 % du poids et 0,01% du poids pour le cadmium, à l'exception des exemptions établies dans l'échéancier 2 du règlement.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade Dress et les logos HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing

Administrator, Inc.

Avis sur le copyright et les marques

Copyright © ASRock Inc. Tous droits réservés. Le logo ASRock utilisé est une marque de commerce enregistrée d'ASRock Inc. Toutes les autres marques et noms mentionnés sont des marques de commerce appartenant à leurs propriétaires respectifs. Aucune garantie sur l'exactitude ou l'exhaustivité n'est expresse ou implicite. ASRock se réserve le droit d'apporter des changements à ce document sans préavis.

Support technique

Si votre produit a un problème et qu'aucune solution à cet égard ne figure dans le guide d'utilisateur, contactez votre revendeur ou distributeur local. Vous pouvez en outre consulter https://www.asrock.com pour des instructions supplémentaires.

Avis de droit d'auteur

Aucune partie de ce manuel ne peut être reproduite, transcrite, transmise ou traduite dans quelque langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, à l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde, sans le consentement écrit d'ASRock Inc.

Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non être des marques commerciales ou droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de les enfreindre.

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences nuisibles, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant entraî ner un fonctionnement non désiré.

Clause de non-responsabilité

Puisque les spécifications du moniteur et le firmware peuvent être mis à jour n'importe quand, le contenu de ce document est également susceptible d'être modifié sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. Vous pouvez également trouver la dernière liste de support pour les moniteurs sur le site web d'ASRock.

Site Web de ASRock : http://www.asrock.com
