MODE D'EMPLOI GCR2254X Scandomestic

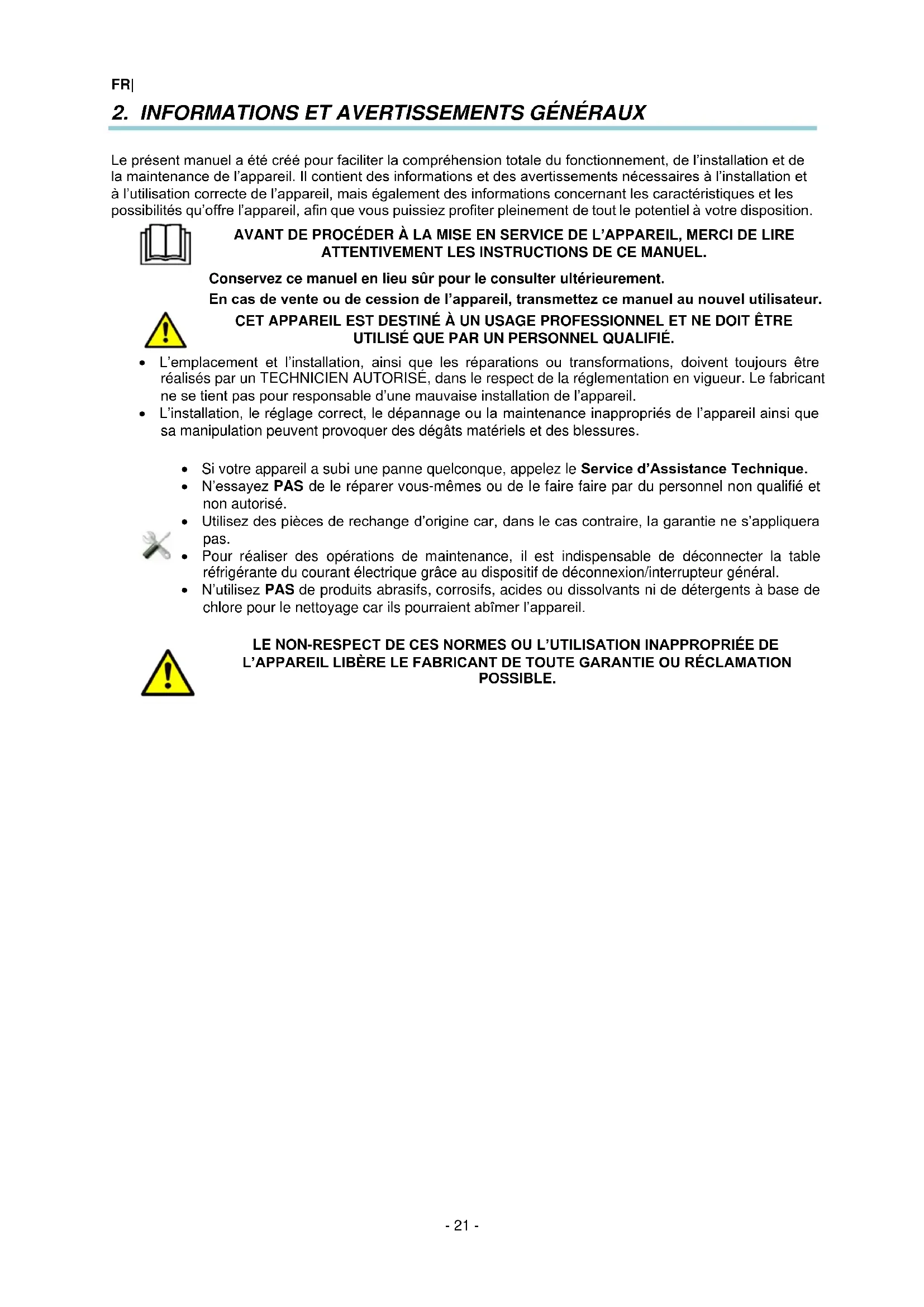

Le présent manuel a été créé pour faciliter la compréhension totale du fonctionnement, de l’installation et de la maintenance de l’appareil. Il contient des informations et des avertissements nécessaires à l’installation et à l’utilisation correcte de l’appareil, mais également des informations concernant les caractéristiques et les possibilités qu’offre l’appareil, afin que vous puissiez profiter pleinement de tout le potentiel à votre disposition.

Conservez ce manuel en lieu sûr pour le consulter ultérieurement. En cas de vente ou de cession de l’appareil, transmettez ce manuel au nouvel utilisateur.

• L’emplacement et l’installation, ainsi que les réparations ou transformations, doivent toujours être réalisés par un TECHNICIEN AUTORISÉ, dans le respect de la réglementation en vigueur. Le fabricant ne se tient pas pour responsable d’une mauvaise installation de l’appareil.

• L’installation, le réglage correct, le dépannage ou la maintenance inappropriés de l’appareil ainsi que sa manipulation peuvent provoquer des dégâts matériels et des blessures.

• Si votre appareil a subi une panne quelconque, appelez le Service d’Assistance Technique.

• N’essayez PAS de le réparer vous-mêmes ou de le faire faire par du personnel non qualifié et non autorisé.

• Utilisez des pièces de rechange d’origine car, dans le cas contraire, la garantie ne s’appliquera pas.

• Pour réaliser des opérations de maintenance, il est indispensable de déconnecter la table réfrigérante du courant électrique grâce au dispositif de déconnexion/interrupteur général.

• N’utilisez PAS de produits abrasifs, corrosifs, acides ou dissolvants ni de détergents à base de chlore pour le nettoyage car ils pourraient abîmer l’appareil.

Tous les appareils disposent de plaques de caractéristiques qui identifient l’appareil et indiquent ses caractéristiques techniques. Cette plaque se trouve sur l’un des côtés de l’appareil. Ne retirez pas la plaque de l’appareil. Explication de la plaque d’immatriculation qui accompagne votre appareil. Sur les tables avec groupe externe, les champs se rapportant au réfrigérant, à la charge et à l’intensité ne sont pas spécifiés du fait de la méconnaissance de l’installation à laquelle ils se rapportent.

NORME Note : Cette plaque est donnée à titre d’exemple. Elle contient les caractéristiques à indiquer lorsque vous contactez le service technique.

3.1 Caractéristiques générales

La table que vous venez d’acquérir a été conçue pour assurer la conservation de boissons et aliments. Nous vous conseillons de n’y introduire aucun aliment ou récipient chaud, ni aucun produit chimique ou corrosif, ni aucun médicament et d’éviter toute utilisation indue de ce meuble. Suivant la table que vous avez choisie, nous pouvons établir différentes classifications, en fonction de la température à atteindre: TP (TP, TPB) /TS R-600a (HC)

(de + 8 à -2 °C.) Elles sont préparées pour la conservation de produits frais ou d’aliments pré-cuisinés, durant de courtes périodes de temps, mais aussi pour la réfrigération de boissons.

R-290 (HC) CONSERVATION DE PRODUITS CONGELÉS (de + 18 à -22 °C.) Elles conservent les produits surcongelés pendant de longues périodes de temps (six mois).

Les limites de fonctionnement établies de la table de classe climatique 4 sont : Environnement Limites Température ambiante (°C) +38°C Température de condensation +54°C Humidité relative (%) 60%

Pour connaître les dimensions de l’équipement dont vous avez fait l’acquisition, consultez les figures 1 à 5 et le tableau 1 pour en connaître les caractéristiques générales.FR|

L’emplacement et l’installation, ainsi que les réparations ou transformations, doivent toujours être réalisés par un TECHNICIEN AUTORISÉ, dans le respect de la réglementation en vigueur dans chaque pays. L’installation, le réglage correct, le dépannage ou la maintenance inappropriés de l’appareil ainsi que sa manipulation peuvent provoquer des dégâts matériels et des blessures.

Déballez l’appareil et vérifiez qu’il ne présente pas de dégât dû au transport ; si c’est le cas, merci d’en informer immédiatement votre fournisseur et le transporteur. En cas de doute, n’utilisez pas l’appareil avant d’avoir analysé l’étendue des dégâts.

Les éléments d’emballage (plastiques, polyuréthane étiré, pinces, etc.) ne doivent pas être laissés à la portée des enfants car ils peuvent représenter un danger potentiel.

Le maniement de l’appareil doit être réalisé à l’aide d’un chariot élévateur ou équivalent pour ne pas abîmer la structure de l’appareil. Transportez l’appareil jusqu’à son lieu d’installation et procédez ensuite au déballage. Les éléments d’emballage sont entièrement recyclables et doivent donc être jetés dans le conteneur correspondant.

4.2 Pose et mise à niveau

La zone où est installée la table doit être dégagée et propre, en évitant que le ventilateur de l’équipement frigorifique n’absorbe de matières qui créent ensuite des dépôts sur les palmes du condensateur, réduisant l’efficacité du système. Retirez la palette, en veillant à ne pas causer de trous sur le meuble. Mettez à présent la table de niveau, en visant et dévissant les pieds. Lorsqu’elle est de niveau, vous pouvez retirer le film de protection de l’acier inoxydable en utilisant un objet non pointu. N’utilisez pas de cutter car cela pourrait rayer l’acier.

B : VIS : Tournez vers la droite pour baisser le meuble. Tournez vers la gauche pour lever le meuble.

La table, dans sa position finale, il doit être séparé de la paroi de 50 mm de sa position arrière, 30 sur le côté et le plafond 500 Si l’appareil est équipé de roues, assurez-vous de placer l’équipement sur une surface plane. Lors de la mise en marche, assurez-vous qu’aucune source de chaleur n’est à proximité. Pour un parfait fonctionnement des éléments composants le système frigorifique, il est de la plus haute importance que les prises d’air ne soient pas bouchées, que ce soit le ventilateur situé à l’intérieur de la table ou l’accès d’air du condensateur. N’installez pas la table à découvert. N’introduisez aucun élément dans les grilles de protection des ventilateurs ou de la zone de l’équipement frigorifique.FR|

Ce premier nettoyage doit être réalisé à l’eau claire avec un peu de détergent neutre. Une fois la table bien propre et sèche, y introduire les accessoires adéquats suivant ses goûts. Nous recommandons de nettoyer quotidiennement le meuble à l’aide d’un chiffon humide, en frottant dans le sens de polissage de l’acier inoxydable. Ne jamais utiliser de substances abrasives ou contenant du chlore. Rincer à l’eau claire en évitant les jets d’eau directs.

4.4 Raccordement électrique

Le raccordement électrique de l’appareil doit toujours être effectué par un TECHNICIEN AUTORISÉ. Les normes légales en vigueur dans le pays en matière de raccordements au réseau électrique doivent être respectées.

• Vérifiez que la tension et la fréquence du réseau correspondent à celles indiquées sur la plaque des caractéristiques.

• Il est absolument indispensable que l’installation électrique sur laquelle sera branchée la table soit pourvue d’une PRISE DE TERRE ainsi que de la protection magnétothermique et du différentiel adéquats (que nous conseillons de 30mA).

• Vérifiez que la section d’alimentation est adaptée à la consommation qu’elle va supporter.

• La prise de courant doit être de type Schuko car le câble présent dans son armoire est de ce type (aussi appelé type F ou CEE 7/4”), avec des bornes de 4,8 mm et une prise terre. Pour votre sécurité, il est interdit de rallonger ce câble d’alimentation. Les armoires peuvent également être équipées sur commande de câbles d’alimentation de type H (Angleterre) et type B (Amérique).

• Si, à l’installation de l’appareil, vous détectez tout défaut, faites-le savoir à votre fournisseur immédiatement.

Ne pas respecter les spécifications du fabricant ou ne pas réaliser une installation adéquate la dispense de toute responsabilité, ne le rendant pas responsable des blessures ou des dégâts matériels sur l’appareil.

Consultez le plaque de caractéristiques pour connaître les caractéristiques électriques de votre équipement. Section 3. Il existe des versions à 230V 50Hz et 115V 60Hz. Vérifiez les intensités dans la plaque d'immatriculation.

4.5 Connexion de l’évacuation

Il est recommandé de disposer du réseau d’évacuation général près de l’évacuation de la table. Consultez les figures 1 à 5 pour connaître l’emplacement de l’évacuation de l’appareil.

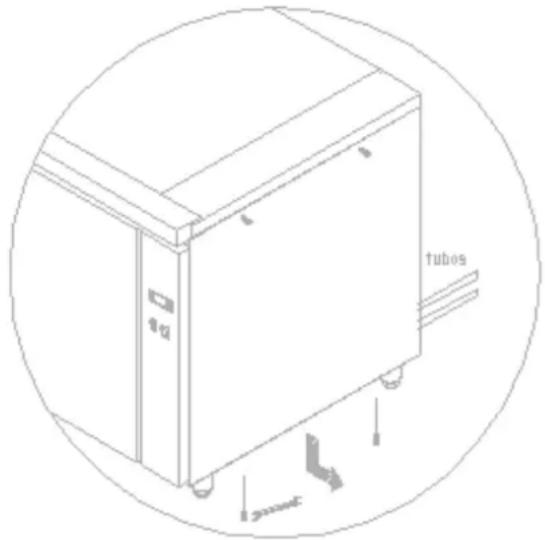

Cette section s'applique uniquement aux unités séparées. L’installation doit être réalisée par un technicien qualifié. Une fois que le test des fuites a été réalisé sur l’équipement frigorifique, il est nécessaire de réaliser le vide d’usine et avec le thermostat programmé. TABLE DE PUISSANCE FRIGORIFIQUE À INSTALLER SELON LES DIMENSIONS DE LA TABLE (pour une distance de 6 m maximum) TAILLE TABLE NÉGATIVES (Données CECOMAF -23.3°C) POSITIVES (Données CECOMAF -10°C) TABLE 102/107 522 W/h 250 W/h TABLE 147/169 639 W/h 300 W/h TABLE 192/222 753 W/h 460 W/hFR|

Les tubes en cuivre sortant du meuble ont une longueur suffisante pour les soudures. Si nécessaire, vous pouvez enlever le côté, en suivant les étapes. Dévissez les vis (avec plan de travail) ou sortez- les (sans plan de travail). Ce sont des vis hexagonales M4. Une fois fait, déplacez le côté selon les flèches. Avec plan de travail Sans plan de travail

L’installation électrique se trouve dans le cadre de commande. Dévissez seulement la vis supérieure et enlevez les deux du haut et les déplacer vers le bas. Une fois l’évacuation de l’unité de condensation installée, n’oubliez pas de raccorder le câble de terre, avant de renfermer. Notes concernant le raccordement des tuyaux et une installation électrique (figure 8)

• La soudure doit être résistante, c’est-à-dire réalisée avec de l’argent et non avec de l’étain.

• Le capillaire est livré avec le meuble.

• Si la distance est supérieure à 6 mètres, il est conseillé d’utiliser une unité de condensation plus grande et d’une valve d’expansion, car le capillaire ne garantit pas le retour de gaz au compresseur. L’utilisation de siphons est également possible, si nécessaire pour le retour d’huile.

• Effectuez le vide du système frigorifique.

• Introduisez le gaz réfrigérant approprié dans le compresseur sélectionné.

• Câblez le meuble en suivant le schéma livré avec le meuble.

L’emballage du produit est composé de :

• Polyéthylène étiré. Tous les emballages utilisés pour l’empaquetage de l’appareil sont recyclables ; l’élimination correcte de ces produits contribue à la protection de l’environnement. Pour plus d’informations sur le recyclage de ces produits, adressez-vous au bureau compétant au niveau local. Jetez ces matériaux en respectant les normes en vigueur.FR|

Les étapes suivantes montrent comment faire fonctionner la table frigorifique mais aussi toutes les possibilités de fonctionnement dont elle dispose.

5.1.1 Symboles du panneau de commande

Le panneau de commande est composé d’un interrupteur d’allumage et d’un thermostat. Vous pouvez consulter ce panneau en détail sur la figure 6.

5.1.2 Allumage d’appareil

• Une fois que l’intérieur du meuble est nettoyé, branchez-le au réseau électrique et placez l’interrupteur sur ON ou I ; l’interrupteur s’allume.

• La température du thermostat indique la température de l’air intérieur de la table.

• Trois minutes après avoir allumé l’interrupteur, la LED de fonctionnement du compresseur doit être allumée en permanence, jusqu'à ce que l'unité atteigne la température réglée. (Fig. 7.2)

• La température qui apparaît sur l’afficheur de température est au début la température ambiante. Si l’appareil fonctionne et que les portes sont fermées, elle baissera jusqu’à la valeur de régime.

• Sur les tables négatives, un dégivrage de deux heures après la mise en marche est prévu.

• Il est nécessaire que l’unité frigorifique fonctionne jusqu’à atteindre la température de travail, avant de procéder au chargement du produit.

5.1.3 Fonctionnement de l’appareil

L’équipement dont vous avez fait l’acquisition a été conçu pour la conservation de boissons et d’aliments. Nous vous conseillons de :

1) Pour obtenir un meilleur rendement, évitez de placer des aliments chauds à l’intérieur de l’unité

frigorifique, ainsi que des boissons dont l’emballage n’est pas fermé.

2) N’introduisez pas d’aliments ou de récipients chauds, de produits chimiques, corrosifs ou de

médicaments et évitez d’utiliser le meuble de manière inadéquate.

3) Protégez les aliments et leurs saveurs à l’aide d’un système de fermeture étanche ou de plastique

alimentaire, en les plaçant de telle manière qu’une bonne circulation de l’air est possible.

4) N’introduisez pas d’aliments sans protection, afin d’éviter les oxydations potentielles de l’équipement.

5) Évitez dans la mesure du possible d’ouvrir fréquemment les portes et avant tout de les laisser

6) Ne chargez pas la table au-dessus du niveau de charge.

7) Interruption momentanée de l’alimentation électrique. Si la coupure ne dépasse pas 20 minutes, il

n’est pas nécessaire de prendre quelque précaution ; évitez simplement d’ouvrir les portes dans la mesure du possible, afin d’éviter une perte de température. Si la coupure excède les 20 minutes mentionnées, il est nécessaire de s’assurer que les aliments ne dépassent pas les seuils limites, qu’ils ne s’abîment pas et il faut éviter d’ouvrir les portes. Les températures minimums au-delà desquelles les aliments commencent à s’abîmer sont : Type de meuble Température maximum du produit Réfrigération + 10° CFR|

8) L’eau de dégivrage est dirigée grâce au tuyau vers une cuve d’évaporation à l’intérieur du

condensateur, où l’eau s’évapore grâce à la chaleur du condensateur. Précautions :

1) La stabilité est garantie, même quand les portes sont ouvertes mais il est totalement interdit de

2) Il est conseillé de ne pas charger les tables pourvues de tiroirs au-dessus de 40 kg. La charge doit

dans tous les cas être uniformément répartie dans chaque tiroir. Il est conseillé de ne pas ouvrir plus d’un tiroir à la fois pour éviter que le meuble ne bascule.

3) Il est totalement interdit de s’asseoir ou de s’appuyer sur les tiroirs.

4) En cas de panne, il ne faut pas s’approcher de l’unité frigorifique pieds nus, sur un sol humide ou avec

les mains mouillées.

5.1.4 Arrêt de l’appareil

Mettez l’interrupteur sur OFF ou O pour éteindre la table frigorifique. La lumière de l’interrupteur s’éteint.

Lisez attentivement les conseils utiles suivants pour profiter au maximum du potentiel dont dispose votre table frigorifique.

Réalisez les opérations de nettoyage adéquates pour que votre appareil ait une longue durée de vie.

• Enlevez les résidus de l’appareil à la fin de chaque journée de travail. Avant de réaliser toute opération de nettoyage, il faut débrancher l’appareil de la prise de courant et placer l’interrupteur général sur la position OFF ou O. Les tables sont équipées d’une évacuation pour faciliter le nettoyage ainsi que la sortie d’éventuels liquides provenant des aliments. Durant l’opération de nettoyage, il est indispensable d’enlever le bouchon d’évacuation et de le nettoyer pour éviter l’obstruction par des éléments solides. Il empêche la stagnation de liquides qui pourraient être présents.

• N’utilisez pas de produits abrasifs, corrosifs, acides, de détergents à base de chlore, de dissolvants ou de dérivés d’essence pour le nettoyage.

• Ne nettoyez pas l’appareil avec un jet d’eau sous pression.

• Nettoyage du condensateur : Lors du nettoyage, il est important de faire attention à ne pas tordre les palmes en aluminium du condensateur, car cela pourrait empêcher le passage de l’air et sa condensation, provoquant de sérieux dégâts sur l’équipement et excluant de la garantie sa réparation.

• Vérifiez que les portes ferment correctement.

• Prenez les précautions nécessaires avant d’accéder à la zone de l’unité de condensation car certains éléments peuvent atteindre des températures élevées et il existe par conséquent un risque de brûlure.

• S’il est nécessaire de changer un câble, la section du câble ne doit jamais être diminuée.

• Le couvercle intérieur de l’installation électrique du panneau de commande est de la plus haute importance ; s’il est nécessaire de le démonter, il faut s’assurer de son étanchéité lorsqu’il est remonté.

• Appelez le service technique deux fois par an, afin qu’il réaliser les révisions adéquates : o Révision de l’état des joints. o Révision de l’état des composants.

• Si le câble d’alimentation est abîmé, il doit être remplacé par le fabricant, par son service après- vente ou par du personnel qualifié similaire, afin d’éviter tout danger.

5.2.2 Absence prolongée d’utilisation

Si l’appareil ne va pas être utilisé pour une longue période de temps (vacances, fermeture temporaire...), il est nécessaire de suivre les directives suivantes :

• Nettoyez complètement l’appareil.

• Déconnectez l’interrupteur général d’alimentation électrique.

Les étapes suivantes décrivent comment procéder en cas d’anomalie ou d’erreur de fonctionnement. Le tableau suivant énumère les causes et les solutions possibles. En cas de doute ou d’incapacité de résoudre le problème, mettez-vous en contact avec le service technique.

Ne manipulez pas de composants électriques par vous-mêmes. Il existe un danger de mort car les composants sont sous tension du réseau. ANOMALIE CAUSE POSSIBLE SOLUTION L’appareil frigorifique ne fonctionne pas Il n’y a pas de courant Vérifiez que le courant arrive à l’unité frigorifique en regardant si l’interrupteur général est allumé. Température insuffisante Emplacement de la table Vérifiez qu’il n’y a pas de source de chaleur à proximité. Paramètres thermostat Vérifiez que le point de coupure du thermostat est sur une valeur proche de 0 °C dans les tables de réfrigération et -20 dans les tables de congélation. Pour ce faire, appuyez une fois sur la touche « set » de votre thermostat et relâchez.

Température ambiante Vérifiez que la température ambiante ne dépasse pas +32 °C dans les tables de congélation et 38°C dans les réfrigérateurs. Ce sont les températures de fonctionnement maximales garanties. Emplacement du produit dans la table frigorifique Vérifiez que la charge du produit est parfaitement placée, qu’elle n’obstrue pas les sorties d’air du ventilateur intérieur et que le temps écoulé depuis que vous avez placé les aliments est suffisant pour permettre le refroidissement des produits. Nettoyage du condensateur Vérifiez que le condensateur est propre : il faut savoir que plus l’équipement frigorifique est propre, plus il économise de l’énergie, en particulier les palmes du condensateur. La fréquence de nettoyage dépend des caractéristiques du local. Si le condensateur est sale, il est nécessaire d’appeler le service technique pour qu’il procède au nettoyage. Bruits étranges ou excessifs Mauvaise mise à niveau et mauvaise fermeture des portes Vérifiez que le meuble est bien de niveau et que les portes ferment bien.

Friction sur les zones mobiles de l’unité frigorifique Vérifiez qu’aucun objet ne frotte contre un élément mobile de l’unité frigorifique.

Les instructions du thermostat installé sont jointes au présent manuel, pour une consultation plus détaillée.

La norme européenne 2012/19/EU concernant le traitement des déchets d’équipements électriques et électroniques indique que les appareils électroménagers ne doivent pas être traités de la même manière que les déchets urbains solides. Les appareils hors d’usage doivent être collectés séparément afin d’optimiser le pourcentage de récupération et de recyclages des matériaux qui les composent et d’éviter les éventuels dégâts sur la santé et l’environnement. Le symbole de poubelle barrée est placé sur tous les produits pour rappeler l’obligation d’une collecte séparée. Pour plus d’information sur le traitement correct des appareils électroménagers, les propriétaires de ce type d’équipements doivent s’adresser au service public compétent ou aux revendeurs.

NB : si une anomalie non présente dans ce tableau arrive, contactez votre service d’assistance technique. Le fabricant se réserve le droit de modifier les caractéristiques dans préavis.EN|
