GA271 - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 27 pouces
Marque	Cooler Master
Modèle	GA271
Taille d'écran	27 pouces (68,6 cm)
Résolution maximale	2560 x 1440 pixels (WQHD)
Taux de rafraîchissement	100 Hz
Luminosité	250 cd/m² (typ.)
Contraste	4000:1 (typ.)
Angle de vue	178° horizontal / 178° vertical
Temps de réponse	1 ms (MPRT)
Couleurs affichables	16,7 millions
Connecteurs	1 x DisplayPort, 2 x HDMI, 1 x sortie casque
Haut-parleurs intégrés	Non
Alimentation	Adaptateur secteur 12 V CC, 4 A
Consommation électrique	18 W (typ.), veille ≤ 0,5 W, éteint ≤ 0,3 W
Dimensions (avec support)	613 x 224,5 x 456 mm
Poids (avec support)	3,50 kg
Inclinaison	-5° à 20°
Fixation murale	VESA 100 x 100 mm
Fonctions principales	Modes image (Action, FPS, RTS, Standard, Web, Texte, HDR), Adaptive-Sync, MPRT, filtre lumière bleue, DCR, crosshair, compteur FPS
Contenu de la boîte	Écran, base de support, support, adaptateur secteur, câble HDMI (en option), câble DP (en option), cordon d'alimentation (en option)
Entretien et nettoyage	Débrancher l'appareil, utiliser un chiffon doux avec une solution sans solvant, ne pas appuyer fortement
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité et les températures extrêmes, faire appel à un technicien agréé
Informations générales	Conforme FCC Classe B, CE, RoHS ; numéro de modèle : GA271

FOIRE AUX QUESTIONS - GA271 COOLER MASTER

Comment installer la base du moniteur GA271 ?

Placez l'écran face vers le bas sur un chiffon doux. Insérez le support dans la base jusqu'à entendre un clic. Fixez ensuite l'ensemble à l'arrière de l'écran en alignant les encoches et en poussant jusqu'au verrouillage.

Comment régler l'inclinaison de l'écran ?

Tenez le support d'une main et inclinez l'écran de l'autre. L'inclinaison est possible de -5° à 20° vers l'avant ou l'arrière.

Quels sont les modes d'image disponibles ?

Les modes sont : Action, FPS, RTS, Utilisateur, Standard, Web, Texte et HDR. Ils optimisent l'affichage pour différents usages.

Comment activer le mode HDR ?

Accédez au menu Image via le joystick OSD. Sélectionnez l'option HDR et réglez sur Automatique ou Désactivé. Le mode s'active automatiquement si le contenu HDR est détecté.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le cordon d'alimentation et le câble vidéo sont correctement branchés. Assurez-vous que l'écran est allumé (témoin bleu). Essayez une autre source d'entrée (HDMI/DP). Si le problème persiste, contactez le support technique.

Comment nettoyer l'écran du moniteur ?

Éteignez et débranchez le moniteur. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux (ne pas vaporiser directement sur l'écran) et essuyez doucement. N'appuyez pas fortement.

Le moniteur GA271 a-t-il des haut-parleurs intégrés ?

Non, le moniteur ne possède pas de haut-parleurs intégrés. Il dispose d'une sortie casque pour l'audio.

Comment utiliser la fonction Adaptive-Sync ?

Dans le menu Jeux, activez Adaptive-Sync. Cette fonction synchronise le taux de rafraîchissement de l'écran avec la carte graphique pour réduire les déchirures d'image. Notez qu'un scintillement peut apparaître selon la carte graphique.

Quelles sont les dimensions du moniteur sans support ?

Les dimensions sans support sont : 613,0 mm (largeur) x 43,5 mm (profondeur) x 360,6 mm (hauteur). Le poids est d'environ 3,10 kg.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu Informations via les boutons OSD. Sélectionnez Rappel de mémoire et confirmez. Tous les paramètres seront restaurés aux valeurs par défaut.

MODE D'EMPLOI GA271 COOLER MASTER

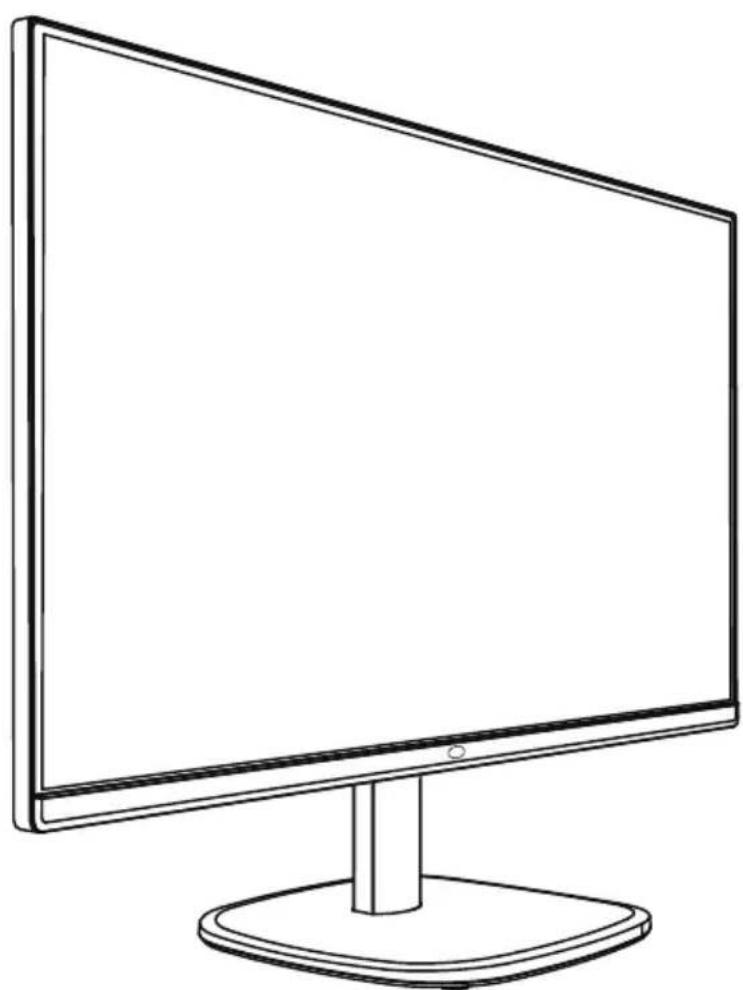

Écran de jeu Cooler Master 27"

Manuel de l'utilisateur

Table des matieres

Exigences et notice de sécurité 1
Consignes de sécurité importantes. 3
Contenu de la boite 4
Installation du bras/de la base de I'ecran 5
Réglages de l'écran 7
Instruction dinstallation d'un support mural 8
Boutons de commande externes 9
Menu principal 10
[Image] 10
[Couleur] 11
[Audio] 11
[Jeux] 12
[OSD] 13
[Systeme] 13
[Informations] 14
Spcifications 15
Timing pris en charge 16
[Fréquences PC] 16
[Fréquences video] 17
Dimensions externes du produit 18

Exigences et notice de sécurité

Notice de sécurité de la FCC

Cet apparéil a été testé et reconnu conforme aux limites pour les apparèils numériques de classe B, conformément à l'article 15 du règlement de la FCC. Ces exigences sont définies pour protégger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génére, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio. Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/tele (allumez/eteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du recepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technician radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. declare par la presente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La directive CEM 2014/30/UE, la directive basse tension 2014/35/UE, la directive RoHS 2011/65/UE et la directive 2009/125/CE établissant un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque: Câble blindé

Pour se conformer aux exigences CEM, un cable blindé doit être utilisé pour la connexion de ce produit et tout autre apparéil électronique.

Remarque:

L'écran est exclusivement utilisé pour l'affichage video et d'images d'informations acquises à partir d'appareils électroniques.

Remarque : Peripériques

Seul un périhérique (periphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périhérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de l'article 15 de la reglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet apparéil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causeur un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modulo : GA271

Nom de la Compagnie: Amérique du Nord - CMI USA, Inc.

Adresse: 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, Etats-Unis

Contact:RepresentantCoolerMaster

Telephone: [phone]

Remarque : Pour les utilisateurs canadiens

Cet appeareil numerie de la classe B est conforme a la norme ICES-003 (Norme sur le materiel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appeareil numrique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs domestiques dans l'UE

Si ce symbole apparait sur un produit ou son emballage, cela signifie qu'il ne doit pas etre jeté avec les déchets menagers. Les déchets d'equipements doivent etre déposés dans un centre de recyclage spécialisedans le recyclage des déchets d'equipements electriques et electroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usages sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usages, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous achete le produit.

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

Consignes de sécurité importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD: Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.
2. Ne placez pas le moniteur LCD pres d'une fenetre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.
3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut cause des dommages permanents à l'écran.
4. N'enlevez pas le couvercle et n'essayez pas de réparer cet apparéil
   you-même.
   Un technicien agréé doit effectuer l'entretien de toute nature.
5. Rangez l'écran LCD dans une piece à une température de -20 à 60 °C (-4 à 140 °F). Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.

6. Débranche immédiatement votre écran et appelez un technicien/agréé dans l'un des cas suivants :

7. Le cable de signal de l'écran au PC est déchéré ou endommagé.

8. Le moniteur LCD a été exposé à un liquide ou à la pluie.
9. Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

ABC

Écran Base de support Base du support

D

E
F

Adaptateur secteur
Cable HDMI (en option)

Cordon d'alimentation (facultatif)

G
Cable DP (en option)

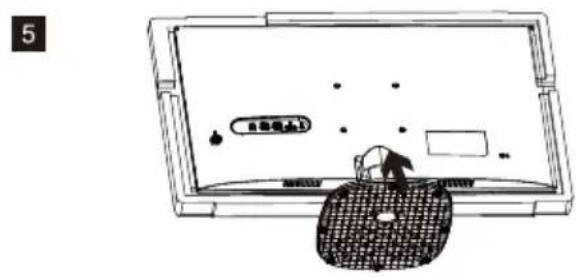

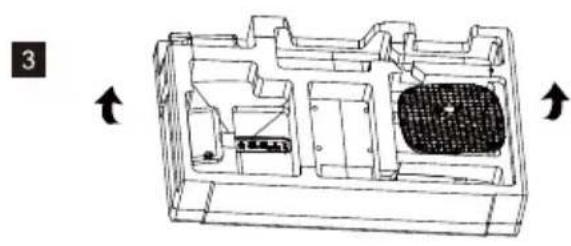

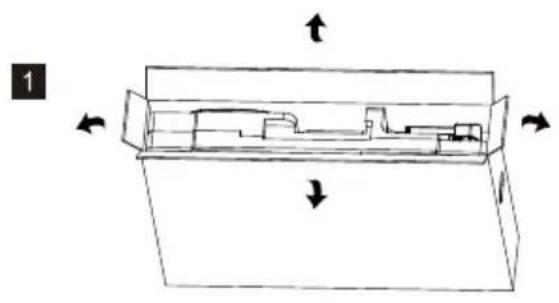

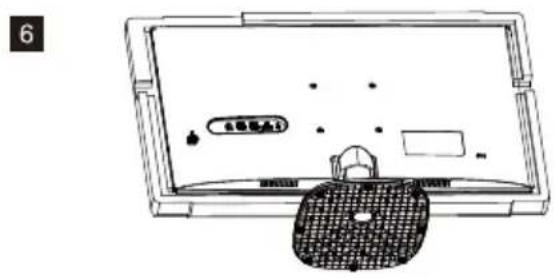

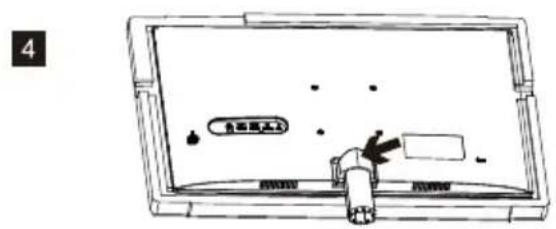

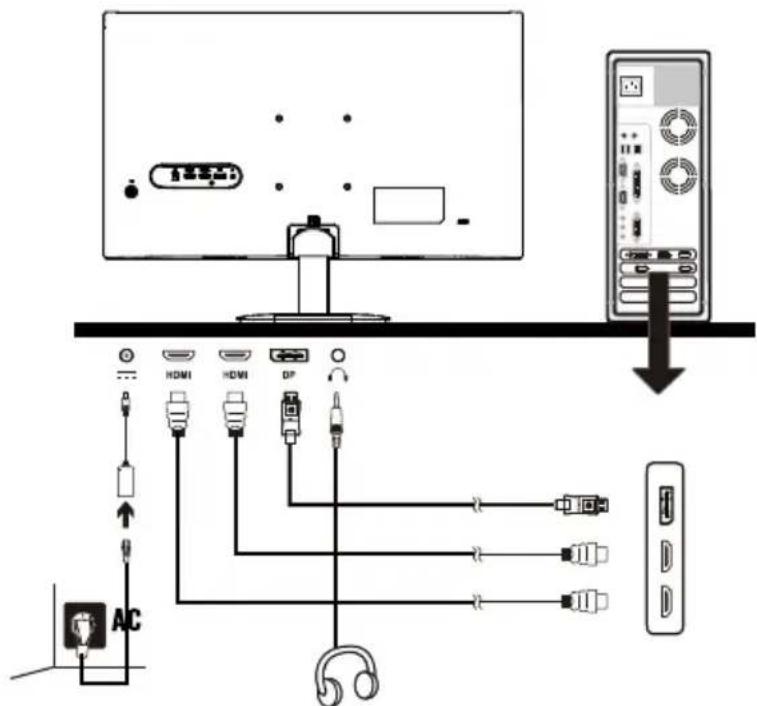

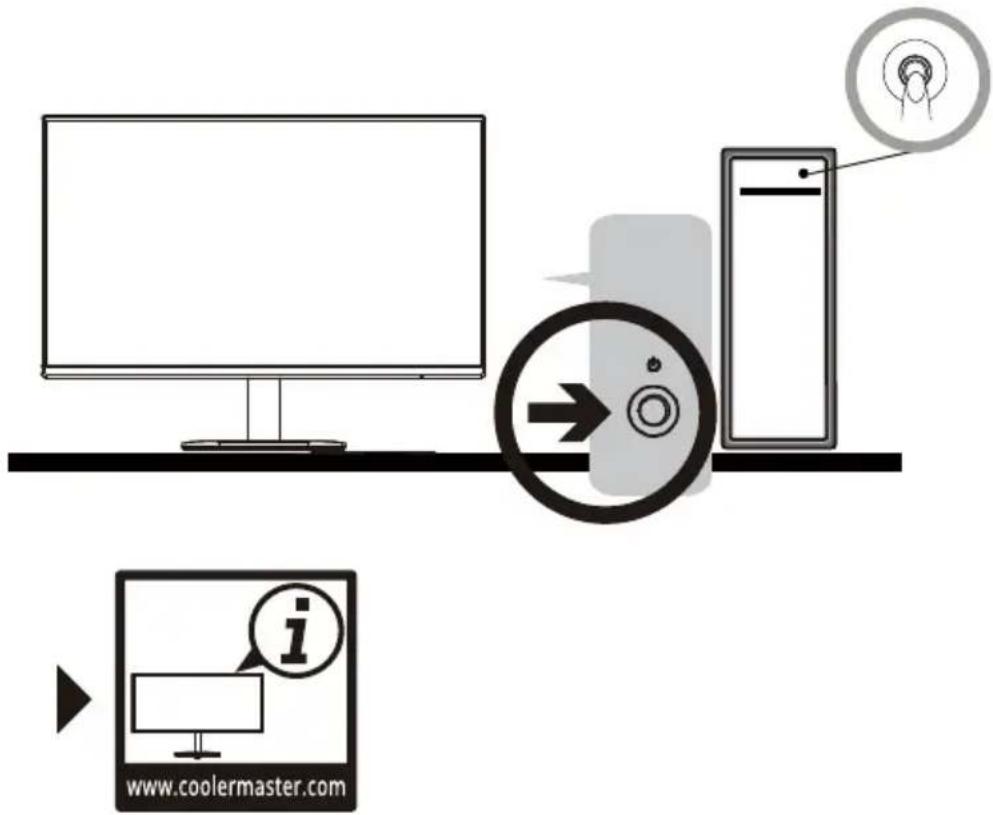

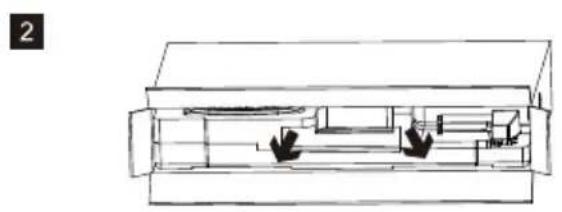

Installation du bras/de la base de l'écran

Réglages de l'écran

• Pour deromeurs résultats, il est recommandé de regarder directement l'avant de I'ecran et d'effectuer les réglages nécessaires.
  Assurez-vous que l'écran est monté verticalément sur la base du support.

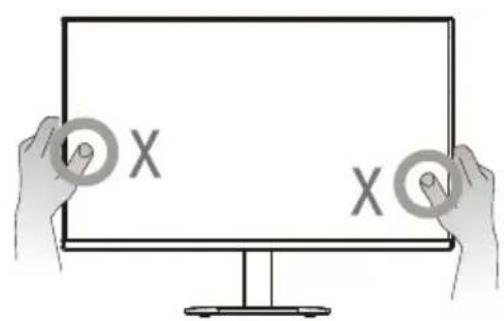

  Lors du reglage des angles de vue de I'ecran, evitez de le toucher et tenez le support afin d'eviter qu'il ne tombe.

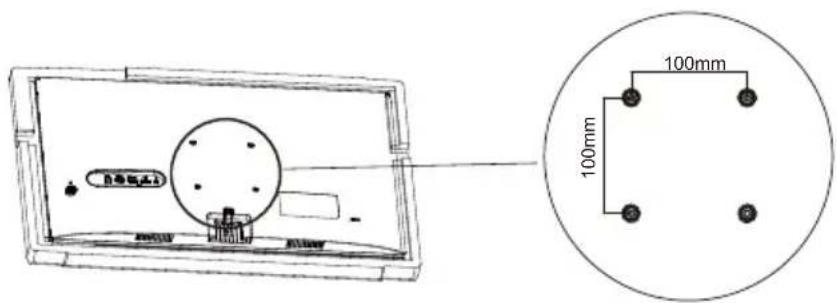

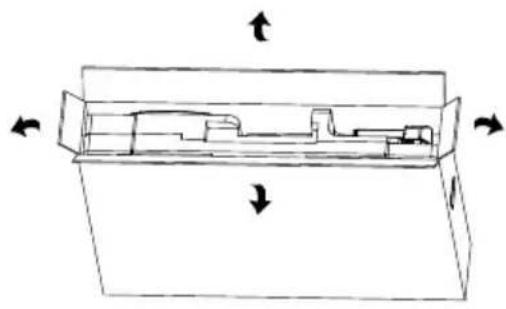

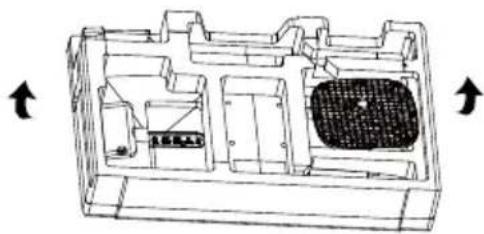

Instruction d'installation d'un support mural

1

2

3

VESA: 100 × 100 ~mm
Vis : M4 x 10 mm

4

Boutons de commande externes

Appuyez brievement sur ce bouton pour allumer l'écran et maintenez-le appuyé pour l'eteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour returner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE: Témoin d'alimentation;

Bleu = ALLUMÉ;

Orange = Économie d'énergie.

• Accédez au menu Image pour effectuer des réglages.

Mode visualisation : Accedez au menu Reglage de l'imag pour regler differents modes d'image.
a. Act : Fournit le cadre optimisé pour les yeux Act (Action).
b. FPS : Fournit le réglage optimisé pour les yeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènessons.
c. RTS : Fournit le réglage optimisé pour les yeux RTS (stratégie en temps réel).
d. Utilisateur : Fournit une option personnalisée de jeu utiliser.
e. Standard: Activez le Mode visualisation standard.
f. Web : Fournit le réglage optimisé pour naviguer sur des sites Web.
g. Texte : Fournit le réglage optimisé pour la lecture (Espace couleurs Natif : sRVB).
h. HDR: Active le mode image HDR.
Luminosite: Le niveau de luminosite du rétroéclairage peut être entre 0 et 100.
Contraste: Le niveau de contraste peut être entre 0 et 100.
Stabilisation Noir: Le niveau de luminosité du rétroéclairage peut être entre 0 et 10.
Filtre lumiere bleue : Le niveau de contraste peut etre entre 0 et 100.
DCR avancé: Allumé/OffEteinte la fonction DCR avancé.
HDR: Désactive la fonction HDR ou automatique.

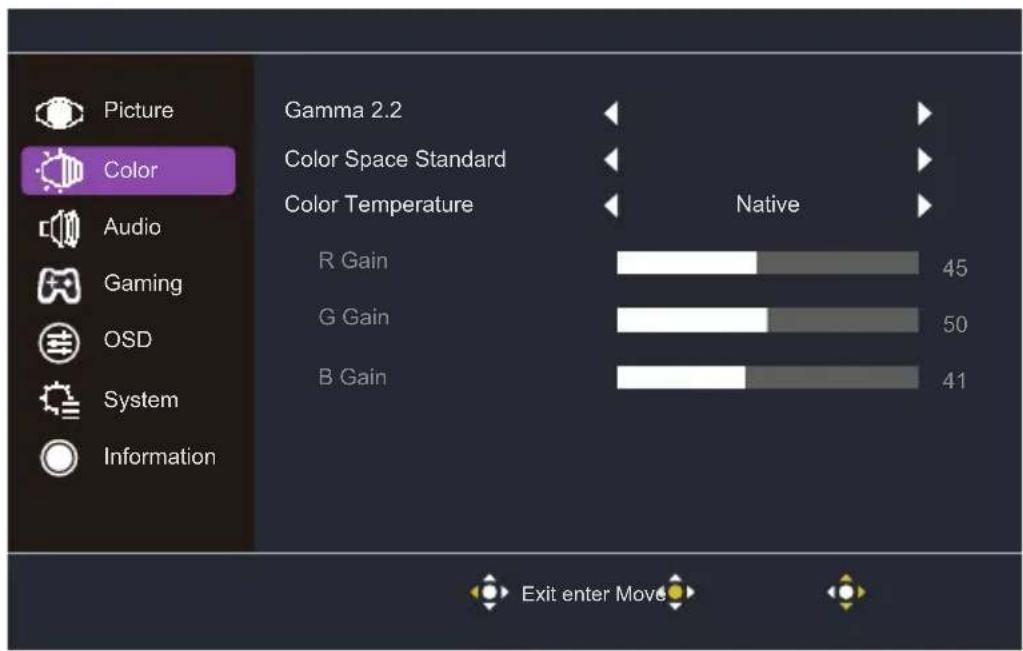

[Couleur]

• Accédez au menu Couleur pour régler le mode de couleur idéal.

Gamma: Regle la courbe gamma entre 1.8, 2.2 et 2.4.
■Espace colorimétrique: Convertit l'espace colorimétrique entre srgb, rec.709, HDR, ebu, SMPTE - C et standard.
- Température couleur : À régler entre les paramètres de couleur Bleuâtre, Clair, Natif, Chaud et Couleur utiliser qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100.

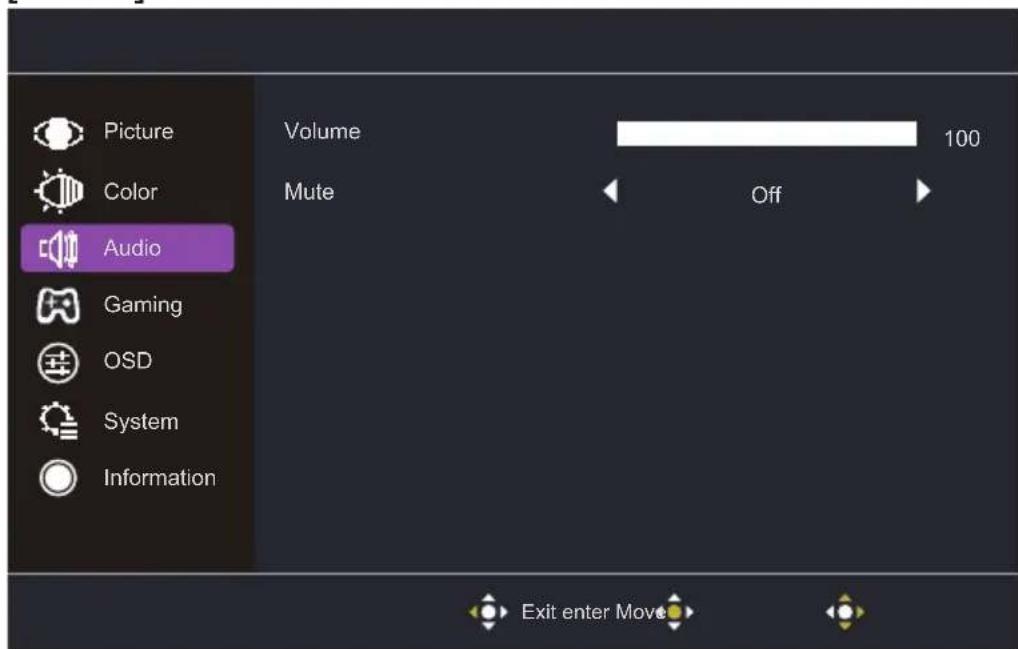

[Audio]

• Accédez au menu Audio pour régler les fonctions, y compris les fonctions Muet et Volume, etc.

Volume: Le niveau de volume peut etre entre 0 et 100.
Muet:Permet d'activer ou de-dessacter la fonction Muet.

• Réglez le niveau du volume de façon appropriée pour éviter d'endommager l'ouie.

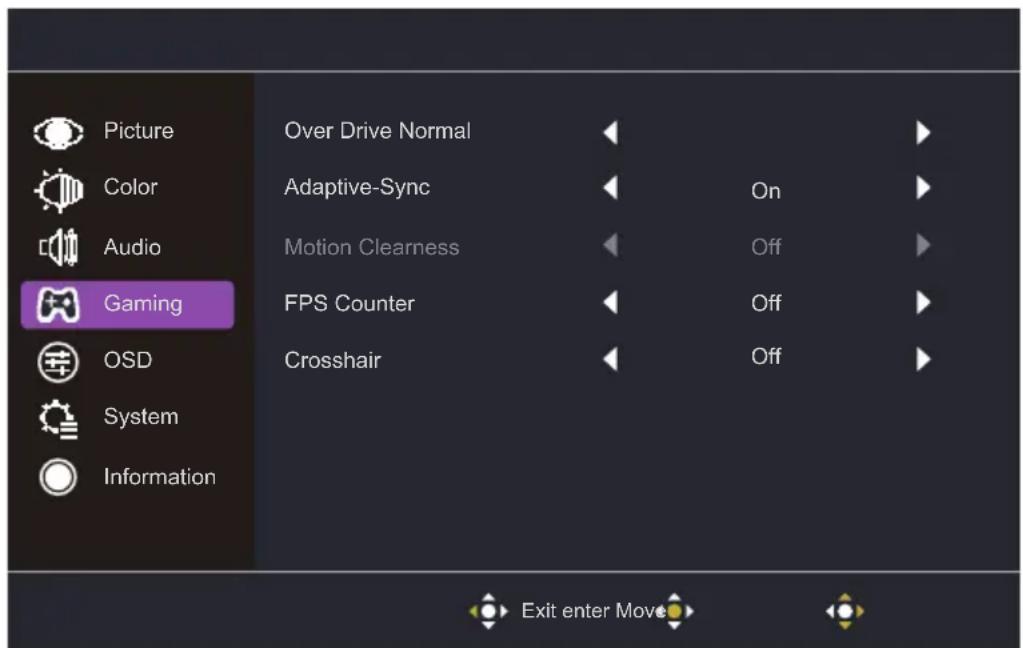

[Jeux]

Accedez au menu Jeux pour regler le mode de jeu souhaite.

Taux de reaction : Les modes OffEteinte, Normal, Avancé sont des options disponibles pour accélérer le temps de réponse.
Adaptive-Sync : Pour Allumé/OffEteinte la fonction Adaptive-Sync.

• L'activation de la Adaptive-Sync peut entraîner des effets secondaires tels que le scintillagement en raison de la fluctuation de la fréquence de sortie des cartes graphiques.

• De la nettedé du mouvement : Réglage MPRT avec : OffEteinte ou Allumé sont les options disponibles.
  Compteur FPS : Allumé/OffEteinte la fonction Compteur FPS.

• Crosshair : OffEteinte, Icône1, Icône2, Icône3 sont des options disponibles pour désactiver ou régler la position du Crosshair.

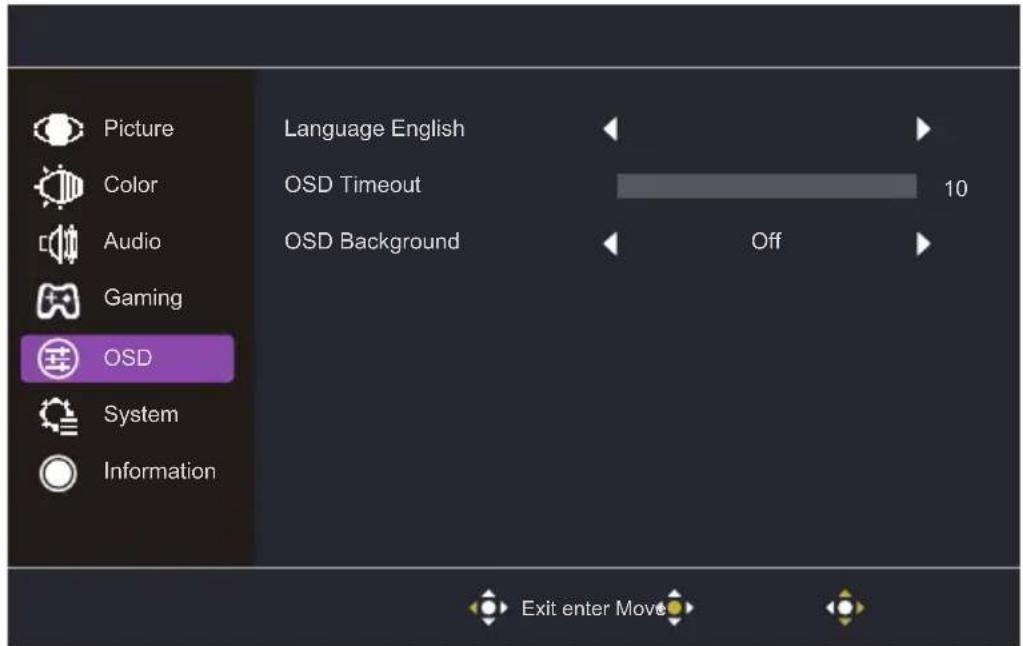

[OSD]

■ Langue : Les options disponibles sont les suivantes : anglais, russe, allemand, français, espagnol, italien, finnois, chinois traditionnel, chinois simplifie, japonais, coreen.
Délai de l'OSD: Règle l'Délai de l'OSD entre 10 et 120.
Arr-plan OSD: Regle la valeur de l'arrière-plan de l'OSD entre OffEteinte, 20% , 40% , 60% et 80% .

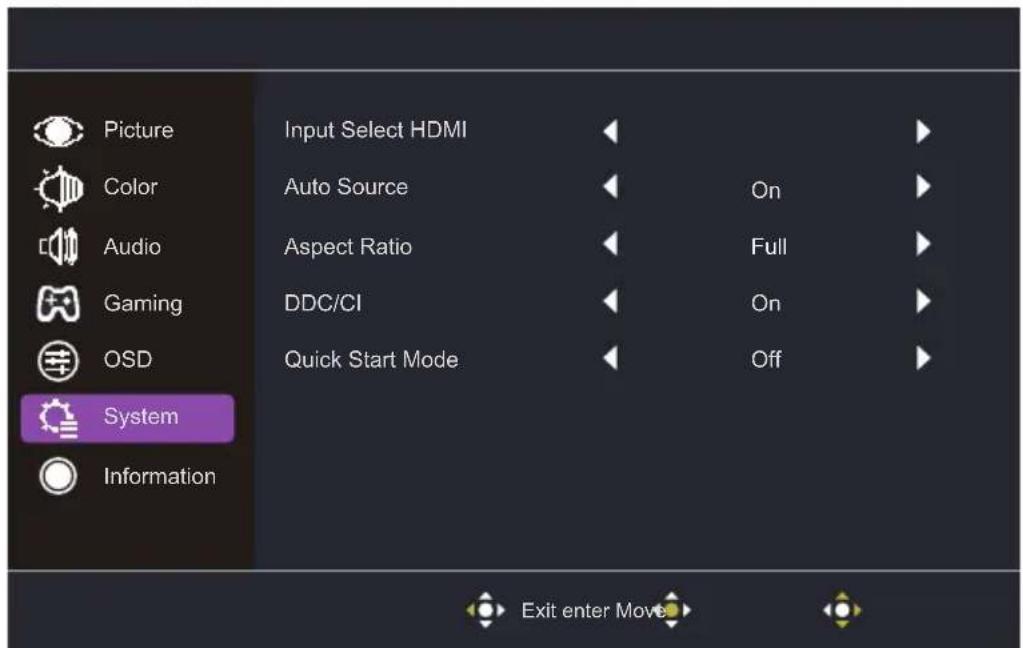

[Système]

■ Sélection de l'entrée : Sélectionne la source parmi les sources d'entrée disponibles, notamment HDMI 1,HDMI 2 et DP.
Source Auto: Recherche automatiquement les sources disponibles.
Rapport D'Aspect : Les modes d'écran Plein écran et Aspect peuvent être sélectionnés.
DDC/CI: Allumé ou OffEteinte DDC/CI.
Md demarr rapide : Allumé ou OffEteinte la fonction Md demarr rapide.

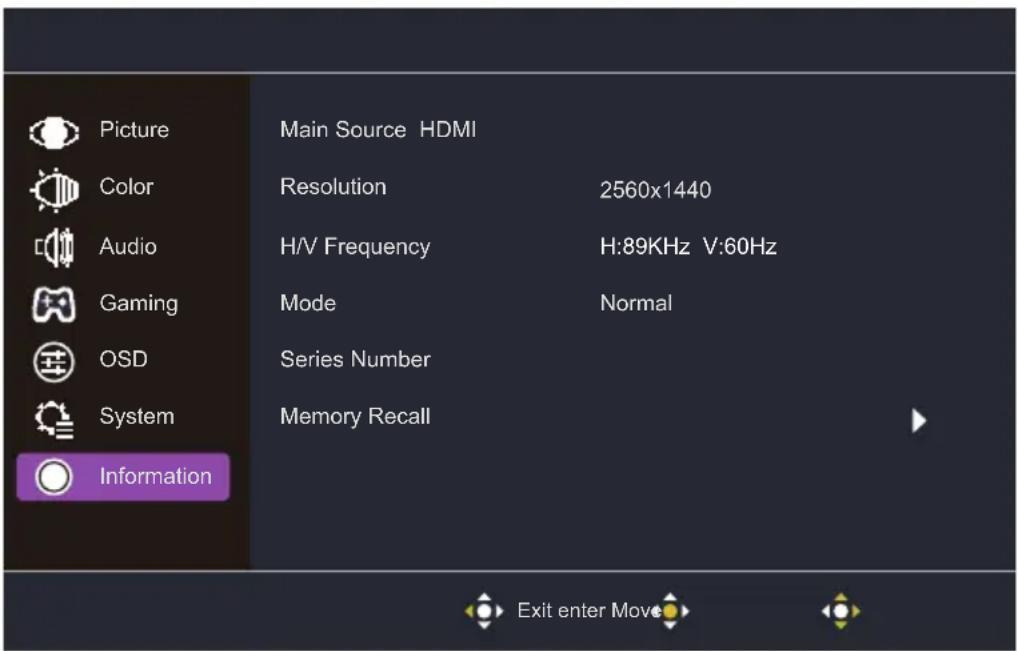

[Informations]

• Informations : Affichez les informations de base du modele, notamment les réglages de la Srce principale, de la résolution, de la fréquence H/V, du mode et du numéro de série.
  Rappel de mémoire: Restaurez les paramètres aux valeurs par défaut.

Specifications

Écran LCD	Taille 27"
	Pas des pixels 0,2331(H) x 0	2331(V)mm
	Luminosite 250 nits (Typ.)
	Contraste 4000:1 (Typ.)
	Angle de vue 178° (Horizontal)	178° (Vertical)
	Temps de réponse 1 ms MP	RT (clarté de mouvement activée)
Couleurs d'affichage 16,7 millions de couleurs
Fréquence d'affichage max. (Résolution H*V/Fv)		2560*1440 à 100 Hz(DP) 2560*1440 à 100 Hz(HDMI)
Consummation électrique	Allumé	18 W (Typ.)**
	Veille ≤0,5 W
	Éteindre ≤0,3 W
Connecteur d'entrée/sortie		DP x 1 HDMI x 2 Sortie casque x 1
Signal matériel d'entretre		Signal DP (modèle DP uniquement); Signal HDMI (modèle HDMI uniquement);
Haut-parleurs S.O.
Effets audio		Sortie audio (uniquement pour le matériel de sortie audio)
Adaptateur		12 VCC = 4,0 A
Conditions environnementales		Température de fonctionnement : 0 à 40 °C ; Température de rangement : -20 à 60 °C ; Humidité de fonctionnement : 10 à 85 % RH
Dimensions de l'appareil (L x I x H)		613,0X224,5X456,0 mm (avec bras/base) 613,0X43,5X360,6 mm (sans bras/base)
Dimensions de la boîte (L x I x H)		689X141X443mm
Poids (net)		3,50 kg/unité (avec bras/base) 3,10 kg/unité (sans bras/socle)
Spécifications de l'unité		Inclinaison : -5° à 20°
Conformité R38755 FCRoHS SDoc RACCOLTA Carta High-Definition Multimedia INTERFACE Les termes HDMI et HDMI High-Definition on Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

• Les spécifications sont susceptibles d'être modifiées sans préavis.
  ** Mesure d'une luminosité décran de 200 nits sans connexion audio/USB/lecteur de carte.

Si vous avez des questions concernant l'utilisation de I'écran, rendez-vous sur :

Dimensions externes du produit
