THEMA F24/30EV - Chaudière murale à gaz SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz à double service (chauffage + eau chaude sanitaire instantanée)
Marque et modèle	SAUNIER DUVAL THEMA F24/30EV
Catégorie de gaz	II2E+3+ (compatible gaz naturel G20/G25, butane G30, propane G31)
Alimentation électrique	230 V monophasé + terre, 50 Hz, protection IPX4D
Puissance électrique maxi absorbée	122 W
Dimensions (A)	232 mm
Poids net / brut	37 kg / 39 kg
Puissance utile en chauffage	de 10,3 kW à 23,6 kW (ajustable)
Rendement sur PCI	91 % à pleine charge
Plage de température chauffage	38 °C à 87 °C
Plage de température eau chaude sanitaire	38 °C à 65 °C (position ECO à ~50 °C)
Débit spécifique ECS (ΔT 30°C)	11,3 l/min
Vase d'expansion (capacité)	6,5 litres
Pression maxi de service (circuit chauffage)	3 bar (soupape de sécurité)
Fonctions principales	Chauffage central, eau chaude sanitaire instantanée, régulation de température, indicateur de pression, protection antigel, sécurité VMC intégrée
Entretien et nettoyage	Nettoyage annuel par professionnel qualifié : brûleur, échangeur, extracteur ; vérification pompe, sécurité et réglage combustion ; ramonage du conduit conseillé
Sécurité	Thermostat de sécurité surchauffe, sécurité VMC, sécurité de refoulement cheminée, sécurité allumage (TSA 10 s), indicateur d'anomalie clignotant rouge

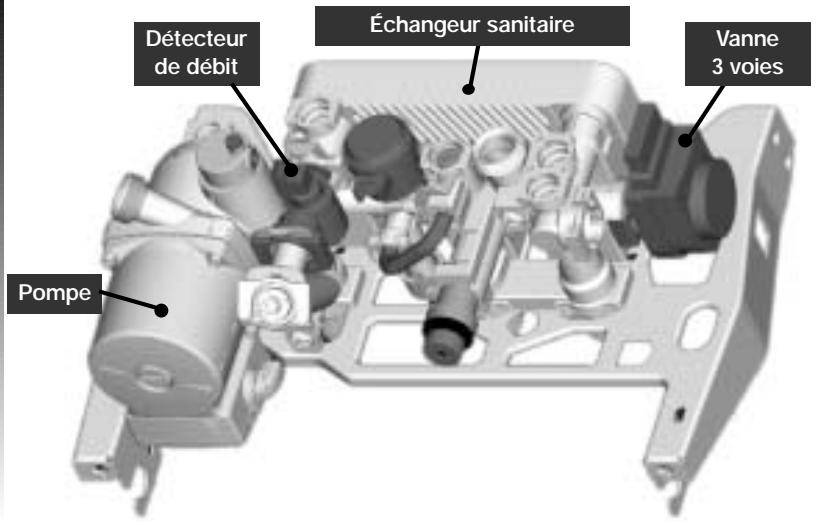

Pièces détachées et réparabilité	Accès facilité aux composants hydrauliques (échangeur sanitaire, pompe, vanne 3 voies, détecteur de débit) ; pièces disponibles via SAV agréé Saunier Duval
Garantie constructeur	2 ans sur pièces à compter de la mise en service, sous condition d'entretien annuel
Informations générales	Conforme directives 90/396/CEE et 92/42/CEE ; installation et entretien par professionnel qualifié ; certificat de conformité obligatoire

FOIRE AUX QUESTIONS - THEMA F24/30EV SAUNIER DUVAL

Pourquoi l'eau chaude semble moins chaude quand j'ouvre le robinet à fond ?

La température de l'eau est liée au débit. Plus le débit est élevé, moins la chaudière a le temps de chauffer l'eau. Il suffit de réduire le débit au robinet pour retrouver la température souhaitée.

Pourquoi mes radiateurs restent froids parfois alors que j'ai un programmateur d'ambiance ?

C'est le fonctionnement normal : le programmateur évite de faire fonctionner la chaudière lorsque le soleil suffit à chauffer la maison. La chaudière se remet en route dès que la température ambiante baisse.

Puis-je boucher les aérations du local où se trouve la chaudière ?

Ne faites jamais cela, c'est dangereux. Les aérations sont indispensables pour l'arrivée d'air de combustion et l'évacuation des gaz brûlés. Les obstruer peut provoquer une asphyxie.

Pourquoi l'eau chaude met-elle du temps à arriver dans ma salle de bain ?

Le temps d'attente dépend de la distance entre la chaudière et le robinet. L'eau froide contenue dans les tuyaux doit d'abord s'écouler. C'est normal et sans lien avec les performances de la chaudière.

J'entends des bruits d'eau dans les radiateurs, que faire ?

Il y a probablement de l'air dans les canalisations. Purgez chaque radiateur en dévissant la vis de purge. Après la purge, vérifiez la pression du circuit (1 à 2 bars) et remettez de l'eau si nécessaire.

Ma chaudière s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent. Que faire ?

C'est un manque d'eau. Ouvrez le robinet bleu de remplissage situé sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars. Si le problème persiste ou se répète, appelez le SAV (fuite possible).

Comment protéger ma chaudière du gel en cas d'absence prolongée ?

Pour une courte absence, positionnez les deux sélecteurs sur mini. Pour une longue absence, vidangez l'installation ou ajoutez un antigel spécial chauffage (par un professionnel).

Comment vérifier la pression du circuit chauffage quand la température s'affiche ?

Passez le sélecteur sur la position été (coupure du chauffage). L'afficheur indiquera alors la pression. Revenez ensuite en position chauffage.

À quelle fréquence faut-il entretenir la chaudière ?

Un entretien annuel par un professionnel qualifié est obligatoire (conformément à la réglementation). Il comprend le nettoyage du brûleur, de l'échangeur, la vérification des sécurités et l'analyse des fumées.

Que signifient les codes d'erreur F2, F3, F4, F9 ?

F2/F3 : problème d'évacuation des fumées (conduit obstrué) ; F4 : coupure de gaz ; F9 : surchauffe (sécurité à réarmement manuel). Dans tous les cas, contactez le SAV agréé Saunier Duval.

MODE D'EMPLOI THEMA F24/30EV SAUNIER DUVAL

le couvercle est au droit

Instructions d'utilisation

1-Marche/arrêt. 2 - Réglage de la température de l'eau chaude sanitaire

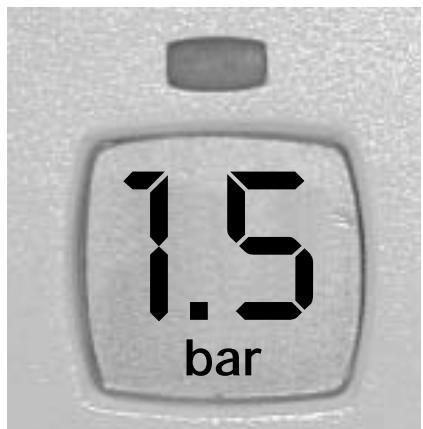

3-Indicateur:

• soit de la pression du circuit chauffage (bar).
• soit de la température (^) de l'eau du circuit lorsque la chaudière est en besoin de chauffage. 4 - Réglage de la température du circuit chauffage

5 - Indicateur de fonctionnement : fixe vert : fonctionnement normal ; clignotement rouge : en cas d'anomalie.

Allumage de la chaudière

S'assurer que:

• la chaudière est alimentée électriquement
• le robinet gaz est ouvert

Puis positionner le sélecteur sur I.

Arrêt de la chaudière

• Positionner sur 0 : la tension électrique est coupée.
• Fermer l'alimentation en gaz en cas d'absence prolongée

Réglage de l'eau chaude sanitaire (sauf modèles AS)

Le sélecteur permet de choisir la température de l'eau chaude sanitaire fournie par la chaudière:

• Position 0 : coupure du chauffage de l'eau chaude sanitaire
• De mini. à ECO : la température varie de 38°C à 50°C
• ECO : correspond à la température maximale préconisée pour un usage courant.
• Entre ECO et maxi. : utilisation ponctuelle pour des besoins au-delà de 50°C.

Réglage de la température chauffage

Le sélecteur permet de choisir la température maximale de la chaudière (entre 38 et 87°C - En été, positionner le sélecteur sur

Indicateur d'anomalies

En cas d'anomalie, tenter un RESET:

• Mettre sur 0,
• Attendre 5 s,
• Remettre sur I Si le défaut persiste, appeler le S. A. V.

Remplissage de l'installation

Si l'installation manque d'eau, les indicateurs de pression (3) et d'anomalies (5) clignotent.

Dans ce cas, remplir l'installation en ouvrant le robinet bleu placé sous la chaudière jusqu'à voir 1,5 bar sur l'indicateur de pression.

Attention: À partir de 2,5 bars, le clignotement

de l'indicateur (3) signifie que l'installation est en surpression : purger un radiateur pour réduire la pression.

Présentation de la chaudière

Les Thema C 24 E, C 24 EV et F 24 E sont des chaudières à double service (chauffage + eau chaude instantanée).

Les Thema C AS 16 E, C AS 16 EV, C AS 24 E, C AS 24 EV et F AS 24 E sont des chaudières chauffage seul pouvant être raccordées à un allon échangeur pour la production d'eau chaude sanitaire.

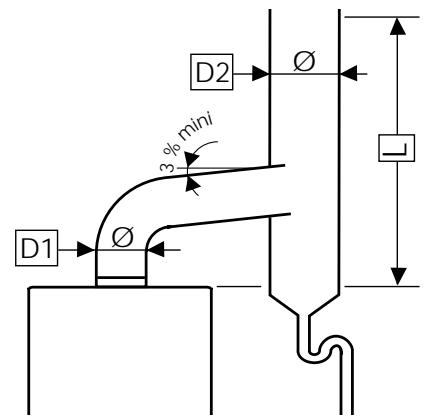

Les modèles C doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

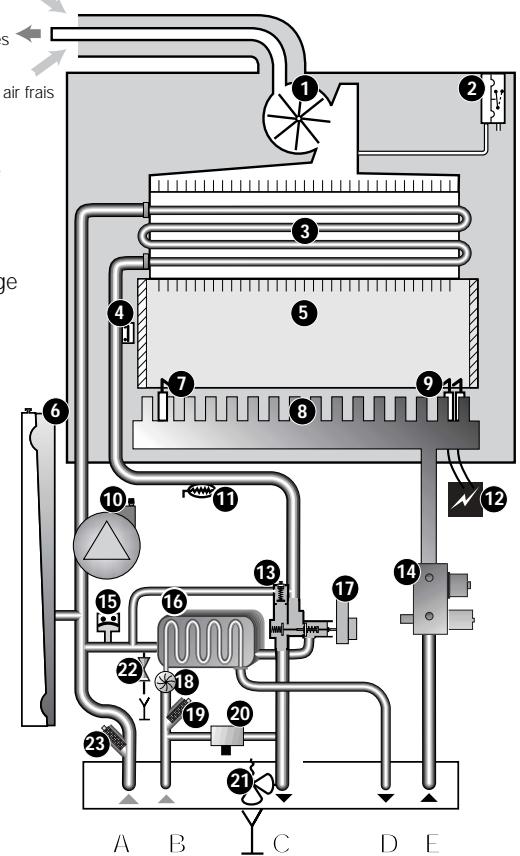

Les modèles F sont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse. Le modèle S. AR est spécialement configuré pour une sortie ventouse arrière directe.

Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière.

en cas d'anomalie. Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.

Accessoires: Différents accessoires sont disponibles tels que: - les thermostats et programmateurs d'ambiance - le module Harmony qui, raccordé à votre chaudière, permet d'obtenir deux zones de températures distinctes. - la gamme de ballons et le kit Option Super Confort pour ajouter à votre chaudiere double service le confort du gallon de stockage. Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr

Homologation:

Les Thema C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.

Bienvenue aux utilisateurs

Merci d'avoir choisi Saunier Duval, premier constructeur français de chaudières murales au gaz.

La chaudière qui vous a été installée* a fait l'objet de nombreux contrôles qualitatifs. Toutefois, afin que vous puissiez bénéficier au moins de ses performances, votre chaudière nécessite impérativement des contrôles et réglages spécifiques à l'installation sur laquelle elle est raccordée.

Saunier Duval France de votre choix (voir liste jointe à l'emballage de la chaudière) effectuera rapidement et gratuitement cette mise en service sur simple demande de leur part. Ces contrôles étant effectués, elle transmettra à nos services la « demande de garantie » placée sur la partie détachable de cette notice.

Assurez-vous que cela a bien été fait, c'est cet enregistrement qui nous permettra de vous envoyer, par courrier, votre carte garantie.

Saunier Duval vous offre une garantie de DEUX ANS sur les pièces de cet appareil, à compter de sa date de mise en service,

a condition:

• évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées,
• qu'il soit vérifié, nettoyé et réglé au moins 1 fois par an conformément à la circulaire ministerielle du 09-08-78.

La garantie pièces constructeur, couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement. Cette garantie constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.

• Certificat de conformité : IMPORTANT, par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé l'installation de votre chaudière est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz. • de modulo 2 après réalisation d'une installation de gaz neuve, • de modulo 4 après remplacement d'une chaudière par une nouvelle.

L'entretien, ce que vous devez savoir

Nettoyée et bien régée, votre chaudière consommera moins et durera plus longtemps. Un entretien régulier de la chaudière et des conduits est indispensable au bon fonctionnement de l'installation du chauffage central. Il permet d'allonger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.

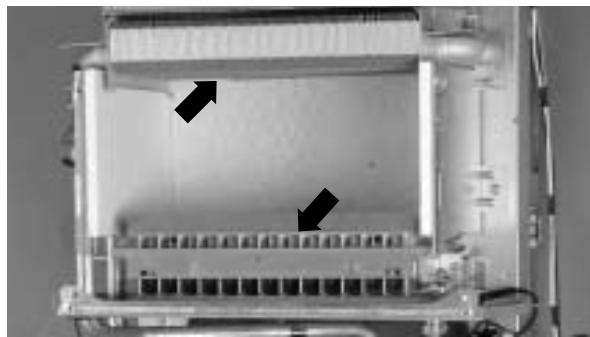

• le nettoyage de l'échangeur, du brûleur et de l'extracteur (type ventouse).

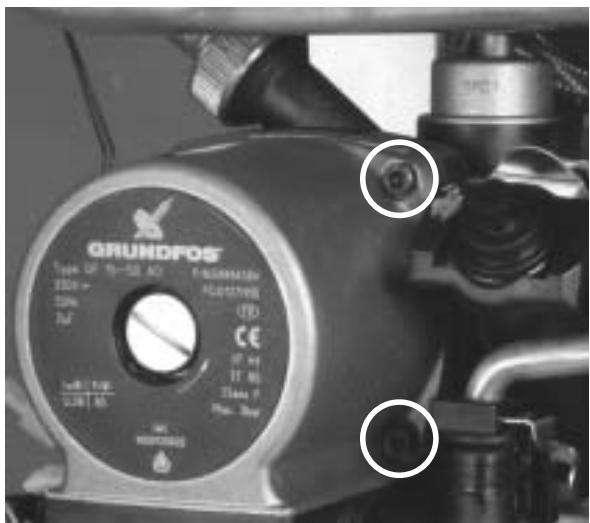

• la vérification de la pompe
• la vérification et le réglage des organes de régulation.
• la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporée dans la chaudière,

éventuel sous certaines conditions mentionnées dans le contrat.

Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrire un CONTRAT D'ABONNEMENT comptant, au minimum, selon la norme NF X 50-010, une visite annuelle au cours de laquelle seront effectués:

• la vérification des débits de gaz et réglage de la combustion avec analyse des fumées. Ce contrat inclut également la main-d'œuvre pour cette visite annuelle ainsi qu’un dépannage

Choisir son entreprise de Service Après-Vente Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage. La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire appel à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits.

L'entretien, ce que vous devez savoir

Le ramonage du conduit de fumée est recommandé et conditionne parfois la couverture incendie de votre assurance.

On entend par ramonage, le nettoyage par action mécanique directe de la paroi intérieure du conduit de fumée afin d'en éliminer les dépôts sur toute sa longueur.

Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l'intéressé, attestera notamment de la vacuité du conduit.

L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou à base de solvant, excepté ceux qui pourraient entrainer une altération de l'habillage.

La régulation, source d'économie

Votre Thema est configurée d'usine pour fonctionner au cœur d'une installation courante. Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre installateur qui saura, en ajustant les paramètres de la chaudière (température maximale ou puissance maximale du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoins.

En chauffage, le sélecteur vous permet de faire varier la température de l'eau dans le circuit chauffage entre le mini (38^) et le maxi prévu par votre installation. La position à mi-course, comme illustrée sur la photo,

répond au besoin la plupart du temps mais on ira vers la position maxi lorsque, par temps très froid, on n'obtient pas la température souhaitée dans l'habitation.

En sanitaire, le sélecteur autorise des températures de 38°C à plus de 60°C. La position ECO correspond à environ 50°C et répond idéalement à l'ensemble des besoins pour un usage familial (douches, vaisselle...). La position maximale sera réservée à des utilisations ponctuelles lorsque l'on souhaite une eau très chaude.

Pour offrir encore plus de confort et d'économie,

Saunier duval

a conçu une gamme de thermostats et de programmeurs d'ambiance disponibles en option.

Plus de confort parce qu'ils sont capables de régler précisément la température intérieure du logement.

Plus d'économies (jusqu'à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.

Thermostat d'ambiance simple

Programmateurs d'ambiance de la gamme Exacontrol Existents en plusieurs versions: -Programmateur journalier (piles ou 230V). -Programmateur hebdomadaire (piles). -Programmateur hebdomadaire sans fil (piles).

Programmateur commande par téléphone

Saunier Duval propose également en accessoire une sonde extérieure dont le capteur est placé sur le mur nord ou nord/ouest de la maison, permettant d'anticiper les variations de températures.

Consultez nos descriptifs détaillés sur notre site : www.saunierduval.fr

Les questions que vous vous posez....

Quand j'ouvre mon robinet d'eau chaude à fond, il arrive que l'eau me paraisse moins chaude! Effectivement, la température de l'eau est liée au débit d'utilisation. Plus la quantité d'eau est importante, moins la chaudière a la capacité à la rechauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.

Depuis que j'ai installé un programmateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi! C'est tout l'intérêt du programmateur d'ambiance qui évite de faire fonctionner la chaudière lorsque, par une belle après-midi, le soleil extérieur suffit à maintenir l'habitation à la température souhaitée.

Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid! Ne faites surtout pas ça, il y a danger! Elles sont indispensables au bon fonctionnement de votre chaudière.

Les obstruer empêcherait la bonne évacuation des gaz brûlés et entraînerait une mise en danger par asphyxie.

Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet! Quelles que soient les performances de votre chaudière, l'arrivée d'eau chaude est tributaire de la quantité d'eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l'arrivée de l'eau chaude vous paraîtront parfois un peu longues!

J'entends des bruits d'eau dans les radiateurs. Il y a peut-être de l'air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.

Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie persiste, faire appel à votre Service Après Vente.

Ma chaudière s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent! La chaudière s'est mise en sécurité parce qu'elle a détecté un manque d'eau dans l'installation. Il faut alors remettre de l'eau en ouvrant le robinet bleu placé sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars sur l'indicateur.

Si le remplissage avait été renouvelé trop souvent, il pourrait s'agir d'une fuite dans notre installation. Dans ce cas, prévenir notre Service Après-Vente.

Je m'absente plusieurs jours, le gel peut-il endommager mon installation? La position mini des sélecteurs chauffage et sanitaire vous assure une protection contre le gel. Dans les habitations inoccupées sur de longues périodes, il convient de vidanger l'installation ou de la protégé par un additif antigel spécial chauffage disponible auprès de votre installateur.

Comment puis-je vérifier la pression du circuit chauffage quand c'est la température qui s'affiche? Lorsque la chaudière est en besoin de chauffage, c'est effectivement la température du circuit qui s'affiche. Pour vérifier la pression, il suffit de passer le sélecteur sur la position "été" ce qui interrompra la demande chauffage et entraînera l'affichage de la pression. Revenir ensuite en position chauffage.

Conditions d'installations

Bâtiments d'habitation L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204
• Installations de gaz (anciennement DTU N° 61-1)
• Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne:
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements recevant du public L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment: - Règlement de sécurité contre l'incendie et la panique

dans les établissements recevant du public :

a) Prescriptions générales Pour tous les appareils :

• Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. Ensuite, suivant l'usage:
• Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)

Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve,
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

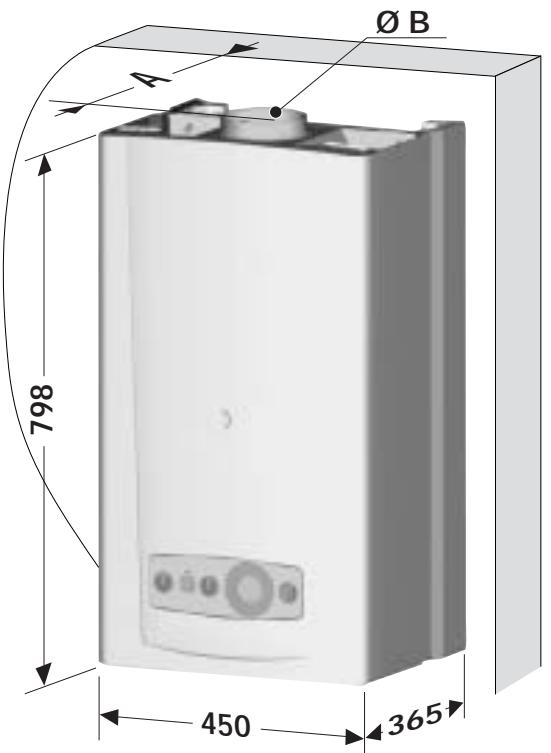

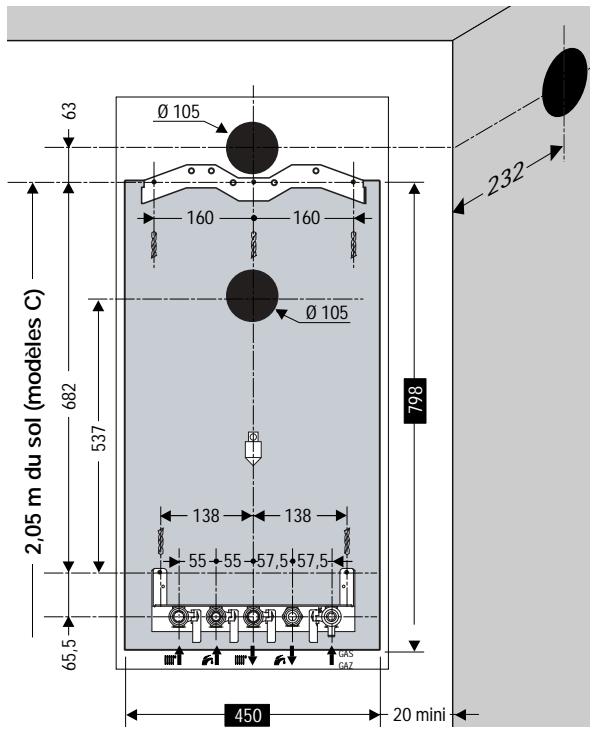

Dimensions

La chaudière est livrée en deux colis séparés:

• la chaudiere,
• la plaque de raccordement et la barrette de fixation.

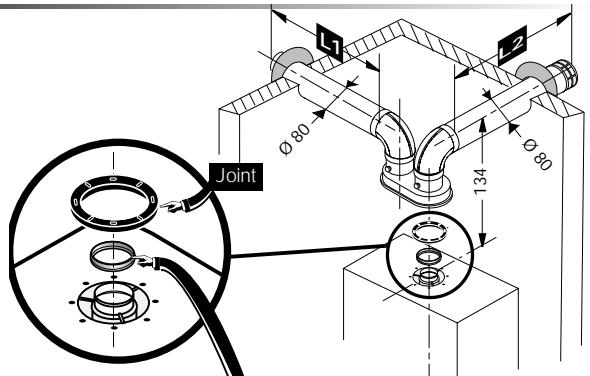

Pour les chaudières de type F, les différents colis de ventouse sont commandés en fonction de la configuration de l'installation.

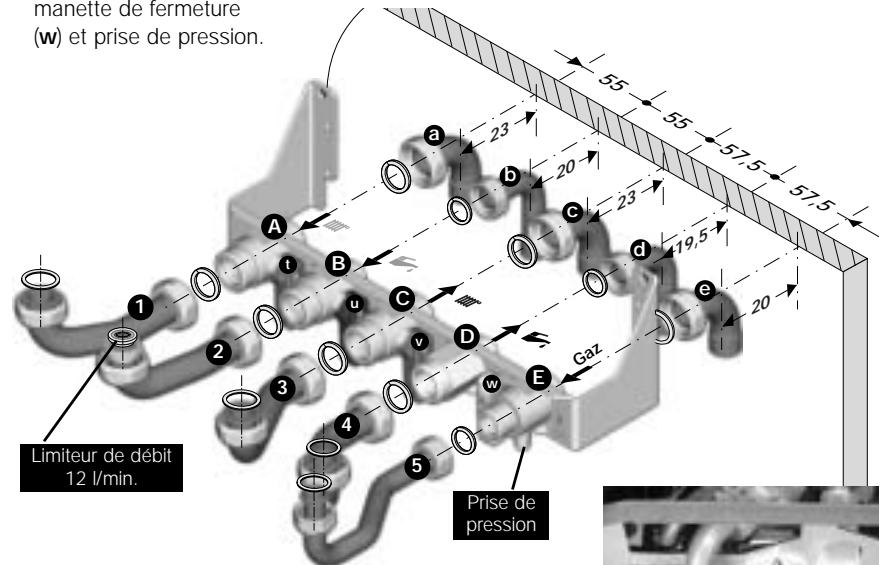

Nota: Le châssis est conçu pour permettre le passage des canalisations montantes derrière la chaudière.

Cela facilite le remplacement de votre ancienne chaudière.

PENSEZ à retirer le tasseau de bois placé au-dessus du vase d'expansion avant d'accrocher la chaudière au mur.

Thema		C 24 E	C AS 16 E/24 E	F 24 E *	F AS 24 E
Poids net	(kg)	35	35	37	37
Poids brut	(kg)	37	37	39	39
A	(mm)	232	232	232	232
B	(mm)	Ø 125	Ø 111/125	-	-

Chauffage		C24E(V)	F24E*	C AS16 E(V)	C AS24 E(V)	F AS24 E
Puisance utile en chauffage	ajustable de... (kW)	8,4	10,3	8,4	8,4	10,3
	à... (kW)	23,6	23,6	16,5	23,6	23,6
Rendement sur P.C.I.	(%)	90	91	88	90	91
Température liépart chauffage maxi.	(°C)	87	87	87	87	87
Température liépart chauffage mini.	(°C)	38	38	38	38	38
Vase d'expansion circuit chauffage, capacitéutil(I)		6,5	6,5	6,5	6,5	6,5
Capacité maxi. de l'installation à 75°C	(I)	125	125	125	125	125
Soupape de sécurité, pression maxi de service(bar)		3,0	3,0	3,0	3,0	3,0

Sanitaire		C24E(V)	F24E*	C AS16 E(V)	C AS24 E(V)	F AS24 E
Puisance en eau chaude auto. variable de... (kW) à... (kW)		8,4	10,3	-	-	-
		23,6	23,6	-	-	-
Température eau chaude maxi. (°C)		65	65	-	-	-
Débit seul de fonctionnement en sanitaire (l/min.)		1,7	1,7	-	-	-
Débit spécifique (pour un ΔT de 30°C) (l/min.)		11,3	11,3	-	-	-
Pression d'alimentation mini. (bar)		0,5	0,5	-	-	-
Pression d'alimentation maxi. (bar)		10	10	-	-	-

Combustion		C24E(V)	F24E*	C AS16 E(V)	C AS24 E(V)	F AS24 E
Évacuation des gaz brûlés	par conduit Ø (mm)	125	-	111	125	-
	par tube ventouse Ø (mm)	-	60	-	-	60
Entrée air frais	par tube ventouse Ø (mm)	-	100	-	-	100
Débit d'air neuf (1013 mbar - 0°C)		(m3/h)	57	39	46,6	57
Débit d'extraction (1013 mbar - 20°C)		(m3/h)	101 (V)	-	71 (V)	101 (V)
Débit d'évacuation des gaz brûlés		(g/s)	20,7	14	16,9	20,7
Température fumée		(°C)	118	151	117	118
Valeur des produits de la combustion	CO (ppm)	20	60	16	20	60
	CO2 (%)	4,85	7,4	4,2	4,85	7,4
	NOx (ppm)	73	99	149	73	99

Électricité		C24E(V)	F24E*	C AS16 E(V)	C AS24 E(V)	F AS24 E
Tension d'alimentation	(V)	230	230	230	230	230
Intensité	(A)	0,3	0,5	0,3	0,3	0,5
Puisance maxi. absorbée	(W)	70	122	70	70	122
Protection électrique		IPX4D	IPX4D	IPX4D	IPX4D	IPX4D

Catégorie gaz		C24E(V)	F24E*	CAS16E(V)	CAS24E(V)	FAS24E
		II2E+3+	II2E+3+	II2E+3+	II2E+3+	II2E+3+
Gaz naturel (G 20) - (réf. 15°C - 1013 mbar)		C24E(V)	F24E*	CAS16E(V)	CAS24E(V)	FAS24E
Ø injecteur brûleur	(mm)	1,20	1,20	1,20	1,20	1,20
Ø diaphragme	(mm)	5,65	5,65	4,1	5,65	5,65
Pression d'alimentation	(mbar)	20	20	20	20	20
Pression au brûleur maxi.	(mbar)	11,75	12,2	6,27	11,75	12,2
Pression au brûleur mini.	(mbar)	2,16	2,9	2,16	2,16	2,9
Débit à puissance maxi.	(m3/h)	2,77	2,74	1,98	2,77	2,74
Débit à puissance mini.	(m3/h)	1,07	1,30	1,07	1,07	1,30
Gaz naturel (G 25)		C24E(V)	F24E*	CAS14E(V)	CAS24E(V)	FAS24E
Ø injecteur brûleur	(mm)	1,20	1,20	1,20	1,20	1,20
Ø diaphragme	(mm)	5,65	5,65	4,1	5,65	5,65
Pression d'alimentation	(mbar	25	25	25	25	25
Pression au brûleur maxi.	(mbar)	14,7	15	7,84	14,7	15
Pression au brûleur mini.	(mbar)	2,75	3,6	2,75	2,75	3,6
Débit à puissance maxi.	(m3/h)	2,94	2,92	2,10	2,94	2,92
Débit à puissance mini.	(m3/h)	1,14	1,3	1,14	1,14	1,3
Butane (G 30)		C24E(V)	F24E*	CAS16E(V)	CAS24E(V)	FAS24E
Ø injecteur brûleur	(mm)	0,73	0,73	0,73	0,73	0,73
Ø diaphragme	(mm)	4,8	4,8	2,98	4,8	4,8
Pression d'alimentation	(mbar)	29	29	29	29	29
Pression au brûleur maxi.	(mbar)	23,2	23,2	12,2	23,2	23,2
Pression au brûleur mini.	(mbar)	3,82	5,5	3,82	3,82	5,5
Débit à puissance maxi.	(kg/h)	2,06	2,04	1,47	2,06	2,04
Débit à puissance mini.	(kg/h)	0,80	0,97	0,80	0,80	0,97
Propane (G 31)		C24E(V)	F24E*	CAS16E(V)	CAS24E(V)	FAS24E
Ø injecteur brûleur	(mm)	0,73	0,73	0,73	0,73	0,73
Ø diaphragme	(mm)	4,8	4,8	2,98	4,8
Pression d'alimentation	(mbar)	37	37	37	37	37
Pression au brûleur maxi.	(mbar)	29,7	29,8	15,5	29,7	29,8
Pression au brûleur mini.	(mbar)	5,0	6,6	5	5,0	6,6
Débit à puissance maxi.	(kg/h)	2,03	2,04	1,45	2,03	2,04
Débit à puissance mini.	(kg/h)	0,78	0,95	0,78	0,78	0,95

• Toutes les caractéristiques sont également applicables à la chaudière Thema F 24 E S. AR

Caracteristique techniques

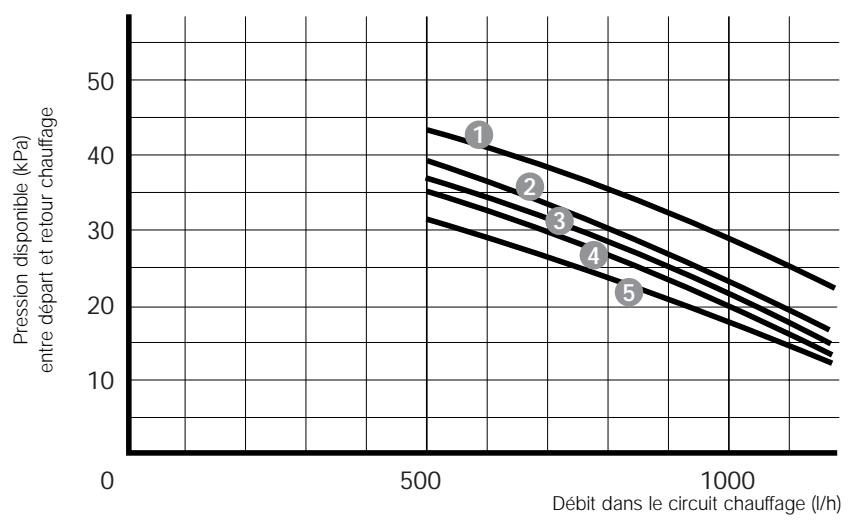

Courbes débit/pression

1 By-pass fermé Θ Ouvert 1/4 tour 3 Ouvert 1/2 tour

• Ouvert 1 tour 5 Ouvert 2 tours

Données demandées

par la Réglementation Thermique

Type de chaudière

Bruleur

Utilisation

Energie utilisée

Puissance minimale

Puissance maximale

Puissance ajustable

Température pour rendement à charge 100%

Rendement nominal 100% et 70°C

Température pour rendement à charge 30%

Rendement à charge 30 %

Veilleuse

Puissance veilleuse

Pertes à l'arrêt ΔT 30

Température mini de fonctionnement

Perte à l'arrêt par les parois à ΔT de 30°C

Puissance auxiliaire générateur

Débit d'eau à puissance nominale

ΔP de la chaudière à débit nominal

Référence du PV d'essais

Laboratoire

Date

Thema C 16 E (V)	Thema C 24 E (V)	Thema F 24 E
standard	standard	standard
Atm	Atm	FF
Ch&ECS	Ch&ECS	Ch&ECS
Gaz	Gaz	Gaz
8,4 kW	8,4 kW	10,3 kW
16,5 kW	23,6 kW	23,6 kW
12,4 kW	16 kW	16,95 kW
70 °C	69,9 °C	69,6 °C
88 % PCI	89,5 %PCI	90,7 % PCI
49,7 °C	50,1 °C	49,98 °C
85,8 %	85,6 %	85,9 %
non	non	non
/	/	/
124 W	124 W	58 W
38°C	38°C	38°C
73 W	73 W	47 W
22 W	22 W	77 W
0,71 m³/h	1 m³/h	1 m³/h
35 kPa	42 kPa	42 kPa
03/009	01/021	02/005
03/006 (V)	02/003 (V)
SDECCI	SDECCI	SDECCI
17/03/03	03/12/02	02/04/02
	01/03/02 (V)

Important: Selon la Règlementation Thermique, les chaudières Thema correspondent au niveau de référence.

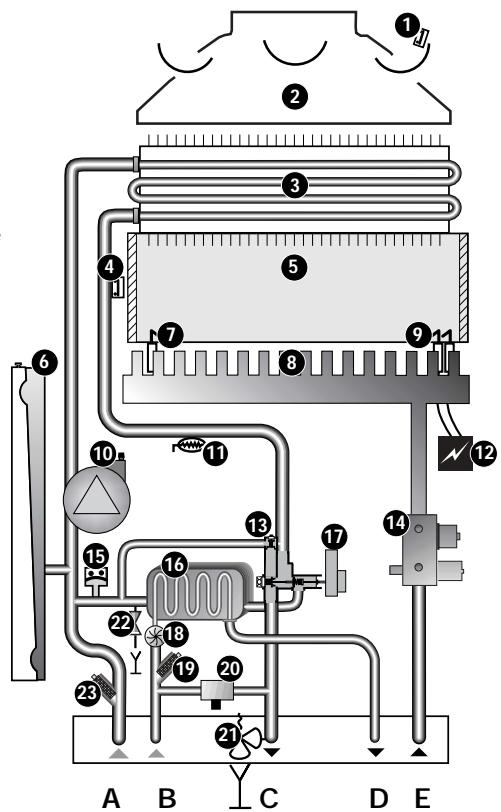

Circuit hydraulique

1 - Sécurité sur les refoulements de cheminée ou VMC 2 - Coupe tirage 3 - Échangeur chauffage 4 - Sécurité de surchauffe 5 - Chambre de combustion 6 - Vase d'expansion 7 - Électrode de contrôle de flamme 8 - Bruleur 9 - Électrodes d'allumage 10 - Circulateur 11 - Limiteur de température chauffage 12 - Allumeur électronique 13 - By-pass 14 - Mécanisme gaz 15 - Capteur de pression d'eau de chauffage 16 - Échangeur sanitaire (1) 17 - Vanne trois voies (1) 18 - Détecteur de début (1) 19 - Filtre sur arrivée eau froide (1) 20 - Groupe de replissage (1) 21 - Soupape de sécurité à 3 bars 22 - Robinet de vidange 23 - Filtre sur circuit chauffage

A - Retour chauffage B - Arrivée eau froide (1) C - Départ chauffage D - Départ eau chaude (1) E - Arrivée gaz

(1) ne concerne pas les modèles AS

1 - Extracteur 2 - Pressostat 3 - Échangeur chauffage 4 - Sécurité de surchauffe 5 - Chambre de combustion 6 - Vase d'expansion 7 - Électrode de contrôle de flamme 8 - Bruleur 9 - Electrodes d'allumage 10 - Circulateur 11 - Limiteur de température chauffage 12 - Allumeur électronique 13 - By-pass 14 - Mécanisme gaz 15 - Capteur de pression d'eau de chauffage 16 - Échangeur sanitaire (1) 17 - Vanne trois voies (1) 18 - Détecteur de début (1) 19 - Filtre sur arrivée eau froide (1) 20 - Groupe de replissage (1) 21 - Soupape de sécurité à 3 bars 22 - Robinet de vidange 23 - Filtre sur circuit chauffage

A - Retour chauffage B - Arrivée eau froide (1) C - Départ chauffage D - Départ eau chaude (1) E - Arrivée gaz

(1) ne concerne pas les modèles AS

Conception du circuit chauffage

Les chaudières

Les therma peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérives, plancher chauffant...

Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'acrothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes. Les sections des canalisations seront déterminées en utilisant la courbe début/pression page 14. Le réseau de distribution sera calculé selon le début correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries

la chaudiere. Il est toutefois recommende de prévoir un débit suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20°C Le débit minimal est de 500 I/h.

Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation.

Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs. Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid.

Le vase d'expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 125 litres pour une température moyenne du circuit radiateurs

a forte section de passage afin de permettre un débit suffisant. La chaudière peut fonctionner avec une pression d'alimentation

de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée.

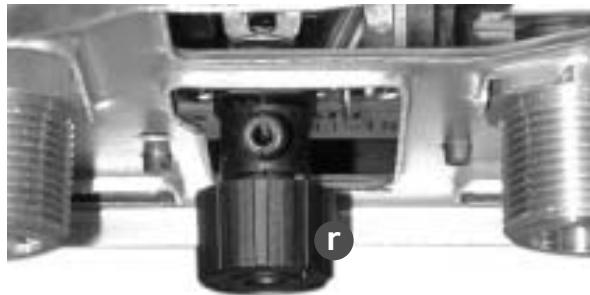

Prévoir un robinet de vidange au point le plus bas de l'installation. Pour les chaudières chauffage seul, prévoir un dispositif de replissage du circuit chauffage central en conformité avec les prescriptions du Règlement Sanitaire Départemental (emploi d'un disjoncteur). Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance. S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudière.

minimale de 0,6 bar mais avec un faible début. Un meilleur comportement d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

Emplacement de la chaudière

Déterminer la position de la chaudière en ayant soin :

• De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accèsibilité,
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).

Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol,

D'éviter la fixation sur une cloison légère, d'éviter de placer la chaudière au-dessus d'un appareil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C)

D'éviter la mise en place dans le même local que la chaudière (modèles C) tout appareil pouvant modifier l'arrivée d'air, hotte aspirante, sèche-linge

Rappel: dans ce cas, les ventilations hautes et basses du local ne doivent être obstruées.

L'applique de raccordement sort du gabarit de montage.

Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.

Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit.

Utilisez le kit de remplissage fourni par Saunier Duval.

Il vous permettra de réaliser facilement les tests d'étanchéité de votre installation.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

• Le conduit d'évacuation doit être réalisé de façon à ce que, en aucun cas, l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière.
• La partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.
• La hauteur minimale L sera de 0,5 m pour les chaudières 24 kW et de 0,8 m pour les chaudières 16 kW.

Pour les modèles V (raccordés sur Ventilation Mécanique Contrôlée):

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
• ce tuyau et la bouche d'extraction doivent résister à la condensation eventuelle des produits de combustion ainsi qu'à leur température d'environ 150°C.
• respecter le diamètre de la buse d'évacuation et d'extraction.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Contrôlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.
• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.

Sorties ventouse thema f

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière

Saunier Duval. En voici quelques exemples.

N'hésitez pas à consulter tout revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

Important: Pour transformer votre chaudière sortie supérieure, en sortie arrière, suivre les indications portées sur la notice du kit N° A 2006600.

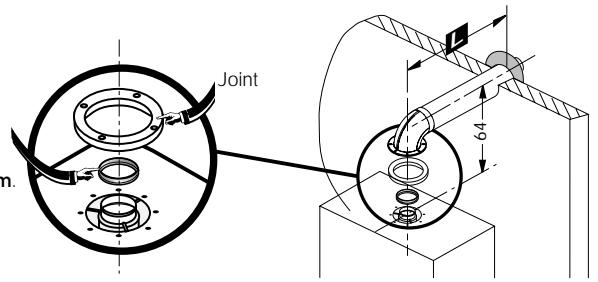

Système ventouse concentrique horizontal 60 et 0 100 mm (installation de type C12) Perte de charge maximale: 60 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de 4 m et un coude. Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à), la longueur (L) doit être réduite d'un mètre.

Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée des lors que la longueur (L) est inférieure ou égale à 0,3 m.

Transformation d'une sortie arrêté en sortie supérieure

La sortie ventouse devotre

chaudière Thema F 24 E S. A. R. peut être modifiée par rotation de l'extracteur. Procéder comme suit :

Retirer les deux vis de maintien de l'extracteur et de l'obturator supérieur.

Retirer le volet placé derrière l'extracteur, il ne doit pas être utilisée pour la sortie supérieure.

3 Mettre en place l'extracteur en position sortie supérieure et l'obturateur sur l'arrière à l'aide des mêmes vis.

Ventouse thema f

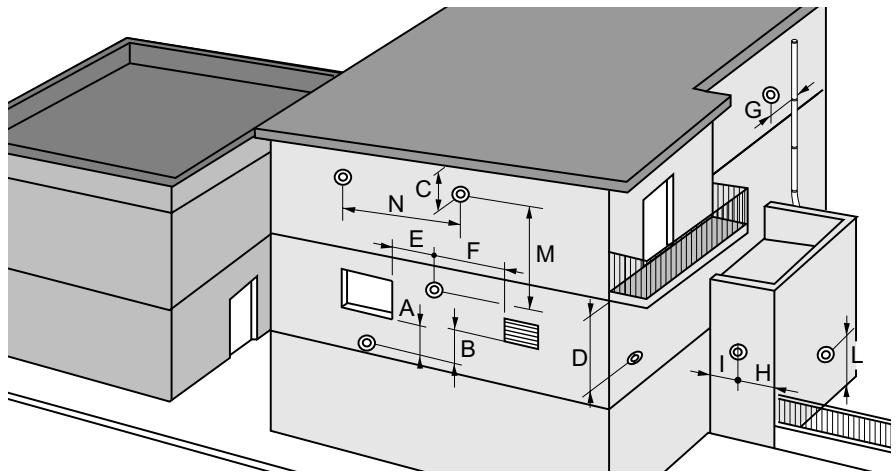

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A - Sous une fenêtre 600 B - Sous une bouche d'aération 600 C - Sous une gouttière 300 D - Sous un balcon 300 E - D'une fenêtre adjacente 400 F - D'une bouche d'aération adjacente 600 G - De tubes d'évacuation verticaux ou horizontaux 600 H - D'un angle de l'édifice 300 I - D'une rentrée de l'édifice 1000 L - Du sol ou d'un autre étage 1800 M - Entre deux terminaux verticaux 1500 N - Entre deux terminaux horizontaux 600

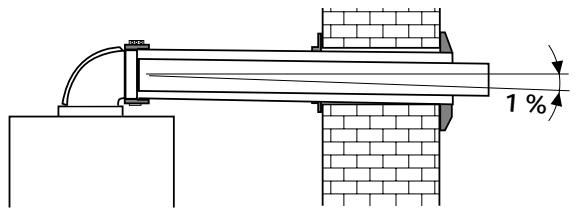

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Système ventouse

double flux 2 x 0 80 mm

installation de type C52)

Perte de charge maximale:

60 Pa.

Cette valeur maximale

est atteinte avec deux

coudes, le séparateur double

flux et une longueur de

conduits (L1+L2) de 38 m.

Toutes les fois qu'un coude

supplémentaire

est nécessaire (ou 2 à

la longueur (L) doit être

réduite d'un mètre

NB : Les conduits de fumées

de type double flux instantané

sur les appareils Saunier

Duval doit être des

ventouses gaz Saunier Duval

bénéficiant de l'avis

Technique 14/02-715*01 Ext"

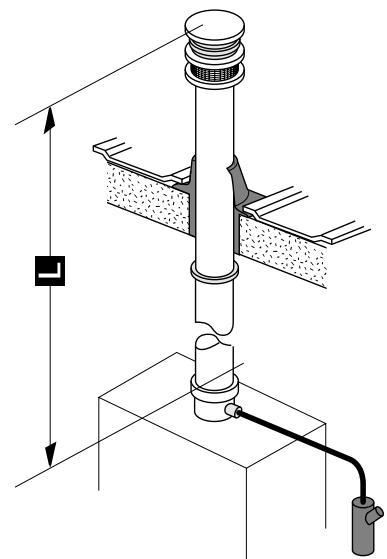

Système ventouse

verticale 80 et 125 mm

installation de type C32)

Perte de charge maximale :

60 Pa.

Cette valeur maximale est

atteinte avec une longueur

et l'adaptateur.

Les orifices des terminaux

en conduits séparés doivent

déboucher dans un même

carré de 50 cm de côté.

dès lors que la longueur (L1 + L2) est inférieure à 6m

Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée lors que la longueur (L1 + L2) est inférieure à 6m.

Ventouse thema f

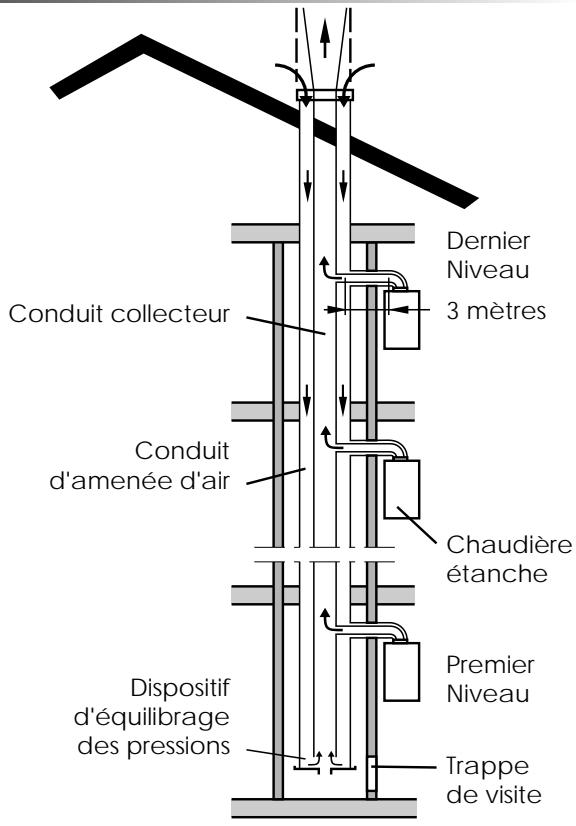

Conduit collectif

pour chaudières étanches

de type C42)

Perte de charge maximale:

60 Pa

Cette valeur maximale

est atteinte avec

une longueur horizontale

de 4 metres

Tout coude supplémentaire

réduit cette longueur de 1 m.

Les liaisons au conduit

seront réalisées

qui vous renseignera

sur les différentes possibilités

de raccordement

aux conduits collectifs.

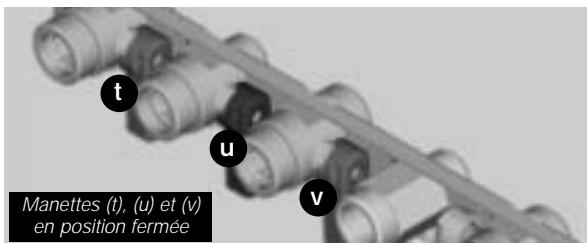

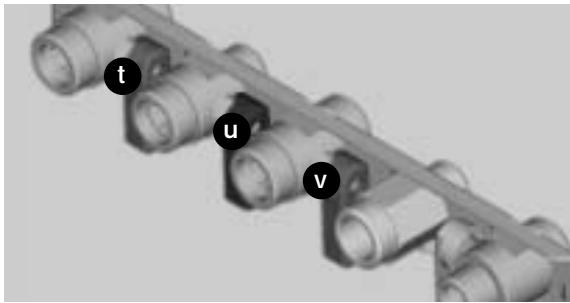

La plaque de raccordement est équipée de :

A - retour chauffage avec manette d'isolement (t). B - arrivée eau froide avec manette d'isolement (u). C - départ chauffage avec manette d'isolement (v). D - départ eau chaude sanitaire. E - arrivée gaz avec manette de fermeture (w) et prise de pression.

Livres avec la plaque

de raccordement permettent de se raccorder à l'installation :

A-c: Tubulures chauffage

Écrou 20 x 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 16 x 18 mm.

B - d : tubulures sanitaires

Écrou 15 x 21 (1/2" gaz) avec douille coudeée à souder pour tube cuivre 14 x 16 mm.

E: tubulure "gaz

Écrou 20 x 27 (3/4" gaz)

avec douille coudee a souder pour tube cuivre 16 x18 mm.

Important

• N'utiliser que

les joints d'origine fournis avec l'appareil.

• Ne pas braser les

tubulures montées en place, cette opération risquant

d'endommager les joints et les étanchéités des robinets.

Raccordements :

• Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière en correspondance avec les numéros inscrits sur les tubulures et la plaque de raccordement.
• Raccorder la soupape de sécurité chauffage et le disconnecteur à un circuit d'évacuation vers les égouts en utilisant les tubes transparents et la douille coudée fournis.

Mise en place de la chaudière

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.

NB: Un produit solvant risque d'endommager le circuit.

Pose

• Engager les pattes supérieures de la chaudière sur la barrette de retenue.
• Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.
• Mettre en place les joints puis visser les différents raccords entre la chaudière et la plaque de raccordement.
• Ne pas oublier d'emboiter

la rallonge bleue

sur le robinet de remplissage comme illustré ci-dessous.

Raccordement électrique

Alimentation 230 V Raccorder

le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre

Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.

d'alimentation intégré à la chaudière est spécifique.

Si vous souhaitez le remplacer,

le commander uniquement à un Service Après Vente

agré Saunier Duval sous la référence S1008600.

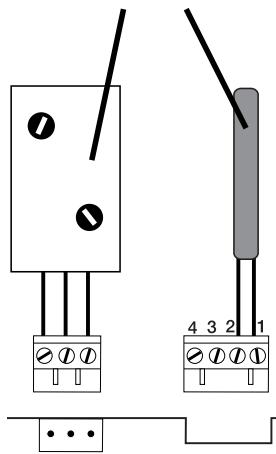

Sonde extérieure

La sonde extérieure fournie en accessoire se compose de deux parties :

• L'interface et son connecteur 3 voies à raccorder sur la carte.
• Le capteur de température raccordé aux bornes 1 et 2 du connecteur.

Nota : les bornes 3 et 4 ne sont pas utilisées pour cette chaudière.

Carte électronique Thema

Passage pour les fils de la sonde extérieure

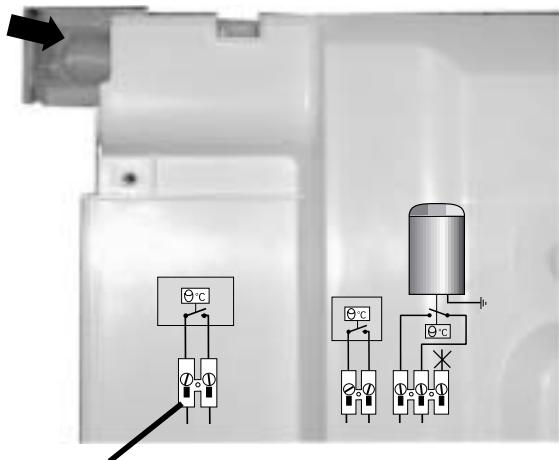

Programmateur d'ambiance

Raccorder les fils du programmateur d'ambiance

sur les deux bornes comme illustré.

S'il n'est pas prévu de programmeur

d'ambiance sur l'installation, laisser le pontet

sur les deux bornes du bornier.

Important : le connecteur

est destiné au raccordement d'un programmateur.

Eneldomcas, il ne doit recevoir d'alimentation du réseau 230V.

Ballon échangeur Pour les chaudières

Thema AS

raccorder les fils du ballon échangeur comme illustré.

Mise en service de la chaudière

Alimentation gaz

Ouvrir le robinet du compteur. - Vérifier l'étanchéité du raccordement gaz

• S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique

S'assurer que la chaudière est bien alimentée sous 230 V.

1 Positionner le sélecteur sur I.

2 Ouvrir les manettes d'isolement (t), (u) et

(v) : elles doivent être dans le sens d'écoulement.

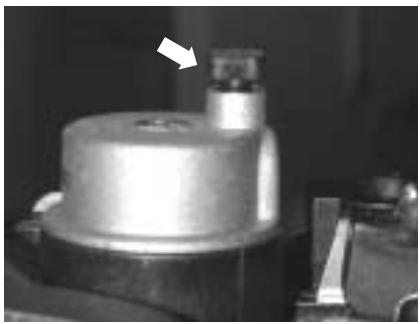

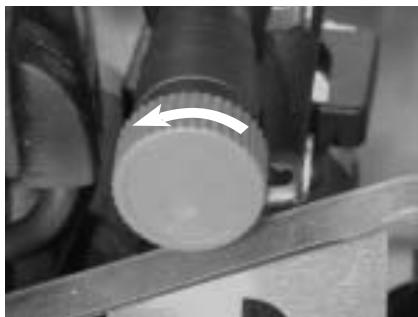

Ouvrez le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

Ouvrez le robinet bleu de replissage situé sous la chaudière jusqu'à dire 2 bars sur l'indicateur de pression.

5 Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeurs.

6 Laisser le bouchon du purgeur de la pompe ouvert.

7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.

8 S'assurer que l'indicateur de pression affiche une valeur entre 1 et 2 bars, sinon reprendre le remplissage.

Réglages

Adaptation de

la puissance chauffage

La puissance maximale de la chaudière en mode chauffage peut être réglée à toute valeur comprise entre les puissances indiquées p.12.

Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé.

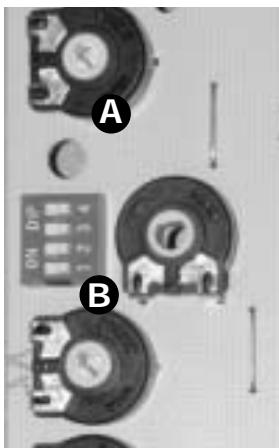

Ce réglage s'effectue

à l'aide d'un tournevis en agissant comme illustré ci-dessous

sur le potentiomètre (A)

situé sur la face intérieure du tableau de commande

Nota : la diminution

de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

Les chaudières sont réglées en usage de 15kW

Réglage du débit

du circuit chauffage

Il est nécessaire d'adapter

ce débit en fonction

du calcul de l'installation.

La chaudière est livrée

avec la vis C du by-pass

intègre ouvert de 1/2 tour;

En fonction des besoins, effectuer la rotation

de cette vis (ex. : visser pour fermer) pour

adapter la hauteur

manométrique disponible

l'installation selon la courbe débit/pression (p.14).

Choix de fonctionnement au niveau de la carte

La position de 4 interrupteurs sur ON ou OFF du boîtier B détermine le fonctionnement de la pompe et la température maximale en chauffage de la chaudière.

Réglage usine

Interrupteur 1	ON		OFF
Interrupteur 2	ON	OFF	ON	OFF
>Pompe :	permanent	avec brûleur	permanent	avec T.A.
Interrupteur 3	ON		OFF
Interrupteur 4	ON	OFF	ON	OFF
>Temp. maxi. :	53°C	87°C	53°C	73°C

Vidange

Si, en votre absence,

il y a risque de gel,

il est nécessaire

de vidanger l'installation.

Toutefois, pour éviter

cette opération,

Il est possible de faire ajouter par un professionnel qualifié un antigel spécial pour les circuits de chauffage.

Vidange du circuit chauffage

• Ouvrir le robinet de vidange prévu au point bas

de l'installation.

• Faire une prise d'air en ouvrant par exemple un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.

Vidange du circuit sanitaire

• Fermer le robinet

du compteur d'eau.

• Ouvrir un ou plusieurs robinets.

Vidange de la chaudière seule

• Fermer les manettes d'isolement (t) (u) et (v)

(voir illustration ci-dessus).

Ouvrir le robinet de vidange (r) de la chaudière. - Ouvrir un ou plusieurs robinets deuisage d'eau chaude.

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation,

Il est nécessaire de modifier certains éléments

de la chaudière ; cela sera réalisé en suivant

les instructions fournies dans la pochette dite "Changement de gaz" composée d'injecteurs, brûleurs et d'un moteur de mécanisme gaz réglé en usine.

Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.

Raccordement d'un gallon

Votre chaudière Thema AS

a été conçue pour être

raccordée facilement

gamme Saunier Duval ECC.

Les deux raccords coudés

(1a et 1b), livrés avec la

chaudière, se montent à

(3) comme illustré sur la

photo ci-dessous.

1 - raccords coudés 3/4 départ (1b) et retard (1a) eau de rechauffage 2 - vanne trois voies 3 - plaque support 4 - bretelle de raccordement électrique

Douille soudée sur le circuit départ ballon de l'installation

Caractéristiques des ballons

Les ballons échangeurs

Saunier duval ECC

France, associés

a une chaudière Thema AS,

apportent un comportement

supplémentaire dans

la fourniture de l'eau chaude.

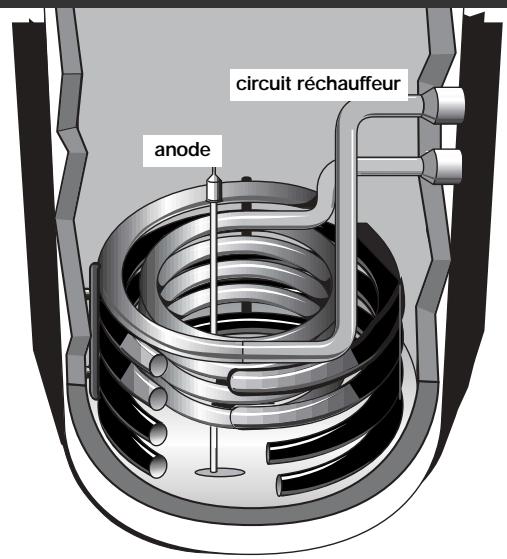

• Les ballons sd E 75,

Sd E 100 et Sd E 150

intègrent un échangeur acier

anode en magnésium

voir ci-contre.

Les ballons d'eau E 80

et des E 120 sont composés

d'une cuve et d'un échangeur

Tous ces ballons sont

disponibles en différentes

capacités pour s'adapter

parfaitement aux besoins

de l'installation.

Constitution d'un gallOn SD E 75

Nota : la mise en place du gallon, ses raccordements hydrauliques

et électriques seront facilement réalisés en suivant précisément les indications portées

Dans la notice du ballon.

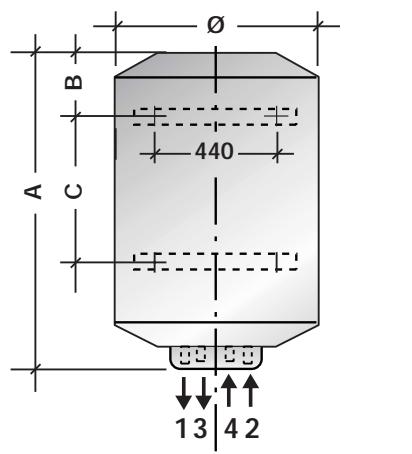

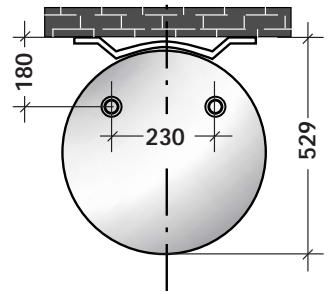

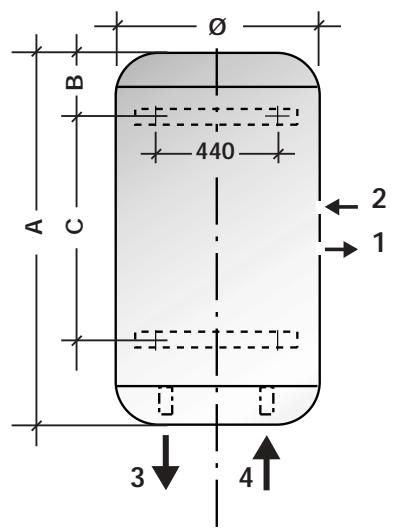

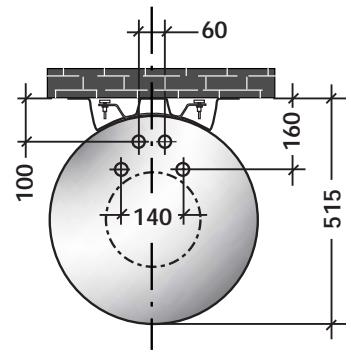

Dimensions des ballons

1 - Retour eau de rechauffage

3 - Départ eau chaude

2 - Entrée eau de rechauffage

4 - Entrée eau froide

SD E 75 - SD E 100 - SD E 150

SD E 80 - SD E 120

Caractéristiques des ballons

		sd E 75	sd E 100	sd E 150	sd E 80	sd E 120
Capacité	(litres)	75	100	150	80	120
Ø	(mm)	505	505	505	485	485
A	(mm)	775	908	1241	858	1158
B	(mm)	158	301	444	105	105
C	(mm)	320	320	500	570	870

		sd E 75	sd E 100	sd E 150	sd E 80	sd E 120
Débit spécifique	(l/min.)	10,7	12,1	18,1	16,8	19,4
Pression maxi.
d'alimentation	(bar)	5,25	5,25	5,25	5,25	5,25
Pression maxi.
de service	(bar)	7	7	7	7	7
Temps de chauffe
(de 10°C à 60°C)	(min)	35	51	33	16	22
Raccords		3/4"	3/4"	3/4"	3/4"	3/4"

		sd E 75	sd E 100	sd E 150	sd E 80	sd E 120
Alimentation	(V/Hz)	230/50	230/50	230/50	230/50	230/50
Poids net à vide	(kg)	42	49	63	36	47
Poids maxi. installés	(kg)	118	150	214	116	167

Maintenance

Bloc hydraulique

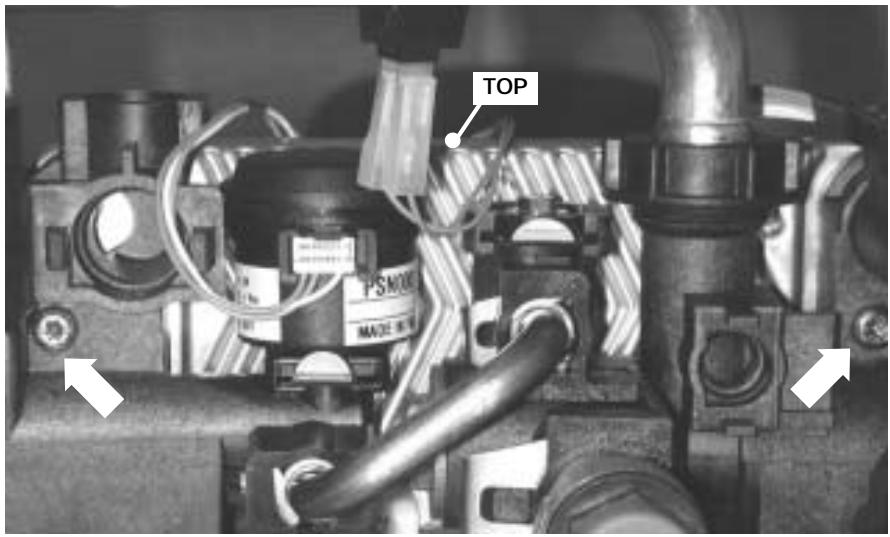

Dépose

de l'échangeur sanitaire

Retirer les deux vis

de maintien accessibles

par l'avant de la chaudière.

Attention au sens

de remontage, le terme TOP

imprimé, sur la tranche

de l'échangeur, doit être

Dirige vers le haut.

Dépose de la pompe

Le moteur de pompe

se démonte en dévissant

les 4 vis de maintien.

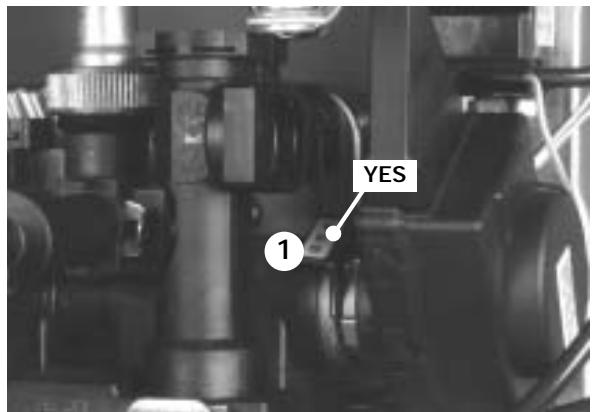

Dépose de la vanne

trois voies

Dégager le clip (1)

puis extraire l'ensemble.

S'il n'y a pas d'accès

latéral, déposer d'abord

le mécanisme gaz.

Attention au sens

de remontage du clip,

L'étiquette YES doit

être dans le sens correct

de lecture.

Maintenance

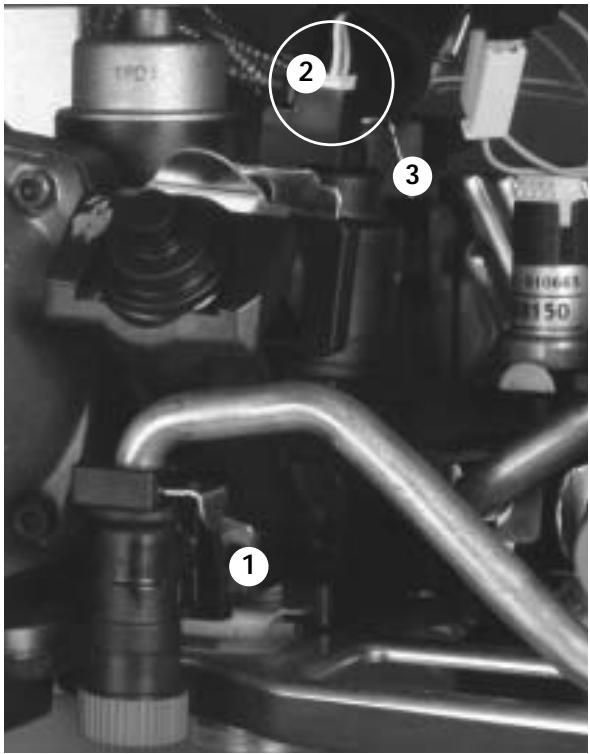

Dépose

du détecteur de débit Fermer l'arrivée eau froide. - Dégager le clip (1) et faire pivoter le robinet et le tube de replissage. - Débrancher le connecteur (2) logé sous le capuchon caoutchouc. Dégager le clip (3) - Dévisser le raccord d'arrivée eau froide sous la chaudière. - Extraire l'ensemble détecteur de début/filtre.

Composants à nettoyer :

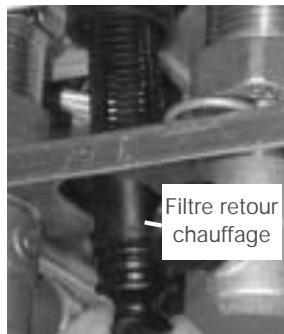

Filtre retour CHAUFFAGE

Dégager le clip de maintien du filtre, place sous la pompe, puis extraire le filtre pour le nettoyer.

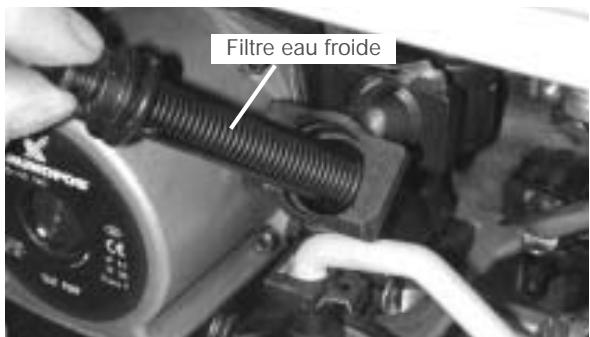

Filtre eau froide

Dégager le clip

de maintien du filtre

Place au-dessus

du robinet de remplissage

puis extraire

le filtre pour le nettoyer.

Corps de chauffe

Dévisser les vis de maintien du couvercle avant du corps de chauffe et procéder au nettoyage du brûleur et des ailettes de l'échangeur.

Sécurités de fonctionnement

Protection contre le gel Pour une absence de quelques jours, positionner les deux sélecteurs en position «mini» afin de préserver l'installation du gel. En cas d'absence prolongée, se reporter au chapitre "Vidange" p.31.

F2 S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique placé en haut du coupe tirage de la chaudière, provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F2 ou F3.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n'est pas le cas, prévenir votre installateur ou le service après-vente le plus proche.

Important : il est interdit de mettre hors service

La sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange fournies par Saunier Duval.

Sécurité sur le débit d'air sur les Thema F

F2 Si un defaulted est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière 2. Dans ce cas, prévenir votre service après-venture/agréé le plus proche.

En cas de coupure de gaz, la chaudière se met en sécurité 1 ou F4. Dans ce cas, prévenir votre service après-venture/agréé le plus proche.

En cas de coupure de courant La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie.

La chaudière se remet automatiquement en service.

Sécurité de surchauffe sécurité individuelle VMC

F9 Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande clignote et l'afficheur indique le code F9. Dans ce cas, appeler votre service après-vente/agréé le plus proche.

Nota : dans le cas d'une utilisation dans un ensemble collectif, l'installation comporte un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise.

Sécurité à l'allumage Le temps de sécurité à l'allumage (TSA max) est de 10 secondes.

Présence d'air dans les canalisations : Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir :

• de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
• d'une corrosion du circuit de chauffage à laquelle il faudrait remédier par un traitement approprié de l'eau du circuit.

Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas dépourvue d'eau et bien débarrassée de l'air contenu.

à l'origine. Si ces conditions ne sont pas remplies, du bruit du à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourraient apparaitre.

Saunier duval

Saunier Duval Eau Chaude Chauffage France

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-Bois cedex

Téléphone : 01 49 74 11 11 - Télécopie : 01 48 76 89 32 - Site : www.saunierduval.fr
