SYLVA 24 - Chaudière murale à gaz SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Chaudière murale à gaz
Caractéristiques techniques principales	Chauffage et production d'eau chaude sanitaire
Alimentation électrique	230 V
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec systèmes de chauffage central
Type de gaz	Gaz naturel ou propane
Tension	230 V
Puissance	24 kW
Fonctions principales	Chauffage, production d'eau chaude, régulation de température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Équipée de dispositifs de sécurité (thermostat, sécurité anti-surchauffe)
Informations générales	Garantie constructeur de 2 ans, certification CE

FOIRE AUX QUESTIONS - SYLVA 24 SAUNIER DUVAL

Comment réinitialiser la chaudière SAUNIER DUVAL SYLVA 24 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 5 secondes. Assurez-vous que l'alimentation est connectée.

Que faire si la chaudière ne chauffe pas l'eau ?

Vérifiez si la pression de l'eau est suffisante (entre 1 et 1.5 bar). Si la pression est correcte, vérifiez le thermostat et assurez-vous qu'il est réglé à une température adéquate.

Comment augmenter la pression de l'eau dans la chaudière ?

Pour augmenter la pression, localisez le robinet de remplissage sous la chaudière et ouvrez-le lentement jusqu'à ce que la pression atteigne 1.5 bar.

Que faire si la chaudière émet des bruits étranges ?

Des bruits étranges peuvent indiquer une accumulation de calcaire. Il est recommandé de faire appel à un professionnel pour un détartrage. Vérifiez également si des pièces mobiles sont en contact.

Comment régler la température de chauffage de la chaudière ?

Pour régler la température, tournez le bouton de réglage de la température sur le panneau de contrôle jusqu'à ce que la température souhaitée soit affichée.

Que faire si le voyant de panne s'allume ?

Si le voyant de panne est allumé, vérifiez le code d'erreur affiché sur l'écran. Consultez le manuel d'utilisation pour interpréter le code et suivre les étapes de dépannage appropriées.

La chaudière SAUNIER DUVAL SYLVA 24 peut-elle fonctionner en mode éco ?

Oui, la chaudière dispose d'un mode éco. Pour l'activer, appuyez sur le bouton 'mode' jusqu'à ce que l'indicateur de mode éco s'allume.

Comment nettoyer les filtres de la chaudière ?

Pour nettoyer les filtres, éteignez la chaudière, déconnectez l'alimentation et retirez les filtres. Nettoyez-les à l'eau claire et remettez-les en place une fois secs.

La chaudière doit-elle être entretenue régulièrement ?

Oui, un entretien annuel par un professionnel est recommandé pour assurer le bon fonctionnement de la chaudière et prolonger sa durée de vie.

Comment savoir si la chaudière a besoin d'une réparation ?

Si vous constatez des fuites, des bruits inhabituels, une baisse de performance ou des voyants d'alerte allumés, il est conseillé de faire vérifier la chaudière par un professionnel.

MODE D'EMPLOI SYLVA 24 SAUNIER DUVAL

Instructions d'utilisation :

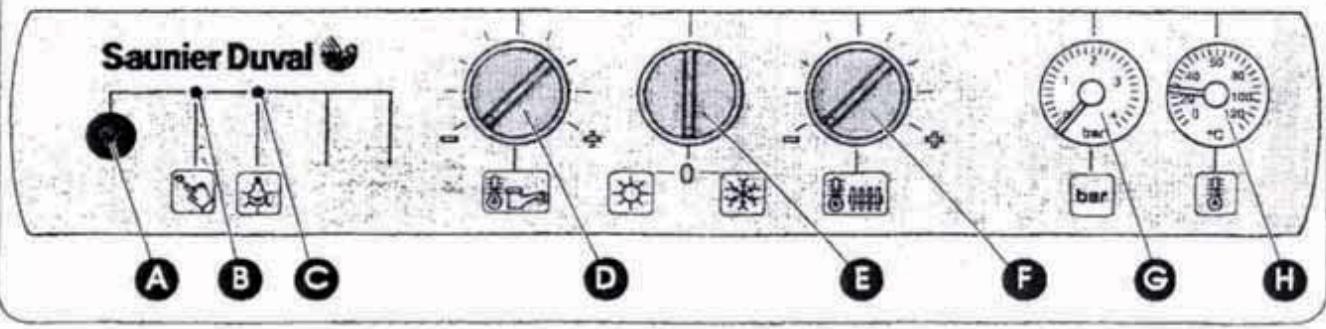

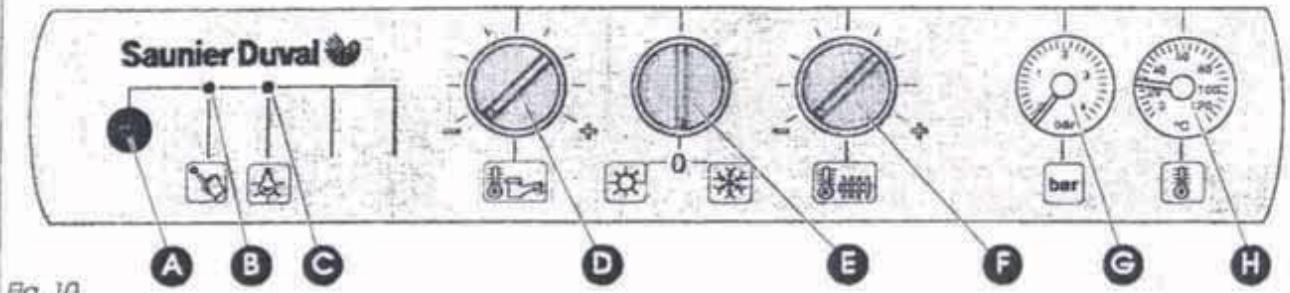

A - Bouton de réarmement après disjontction
8 - Temoin de disjction
C - Témoir d'alimentation électrique
D - Réglage de la température en sanitaire

E - Selecteur de fonctionnement hiver/C/efé
F - Réglage de la température chauffage
G - Manometre
H-Thermometre

Mise en marche

Selectionner, au moyen du commutateur à trois positions, le mode de fonctionnement:

ETE: Eau chaude sanitaire.
seule

HIVER:Chauffage et eau chaude sanitaire

Note: dans les deux cas, le témoin vert C s'allume, ce qui signifie que la chaudière est bien allémentée electriquement

Réglage du chauffage et du sanitaire

La manette de reglage de tempé rature chauffage permet de choisir la températe maximale de la chaudière (entre 30 et 90^

La manette de réglage de température sanitaire permet d'ajuster la température de l'eau chaudi du gallon (entre 30 et 65^ ). Pour un fonctionnement optimal en mode sanitaire, nous consellons de positionner la manette comme illustré ci-contre.

Arret de la chaudiere

• Couper la tension électrique en positionnant le sélecteur sur (0) : le témoin vert C s'éteint.

• Fermer le robinet d'alimentation en gaz situé en avant de la chaudière si cette dernière doit rester inutilisée durant une longue période.

Contrôle periodique de pression

Si la pression rue sur le manometre est inférieure à 1 bar, proceeder au remplissage de l'installation en suivant les instructions fournies page 16: "remplissage de l'installation"

Indicateurs

Thermométre : il indique la température de travail de la chaudière.

Témoin vert d'alimentation électrique ; doit être allumé lorsque la chaudière est en mode de fonctionnement été cu hiver.

Témoin rouge de disjonction (manque gaz). L'allumage de ce voyant indique qu'une anomaille est survenue sur l'allentiation gaz. Réarmer la sécurité en appuyant sur le bouton illustré ci-contre. Si le défaut persiste, prévenir votre instal-lateur ou le service après vente agrée le plus proche.

NOTICE INSTALLATION ET D'EMPLOI

SYLVA 24 E - SYLVA 24 EV - SYLVA FF 24 E

SOMMAIRE GENÉRAL

Instructions d'utilisation Page 2
Presentation 4
Dimensions 4
Encombrement chaudiere/ventouse 5
Cacteristiques techniques 6-8
Conditions d'Installation 8
Conception du circuit chauffage 9
Conception du circuit sanitaire 9
Circuit hydraulique 10-11
Emplacement de la chaudiere 12
Evacuation des gaz bruiés 12
Plaque de raccordement 13
Pose des canalisations 13
Mise en place de la chaudiere 14
Raccordement electrique 14
Mise en service 15
Securités de fonctionnement/remplissage 16
Réglages 17
Vidange 18
Changement de gaz 18
Entretien 18
Garantie 18

SOMMAIRE UTILISATEUR

Allumage/Fonctionnement.. Page 2
Presentation 4
Securités de fonctionnement/remplissage 16
Entretien 18
Garantie 18

La gamme des chaudières SYLVA se compose de trois versions:

SYLVA 24 E: Tirage naturel et allumoge eletronique.
SYLVA 24 EV: Tirage par VMC et allumage électrorique.
SYLVA FF 24 E: Tirage force et allumage électronique.
la chaudiere SYLVA 24 E est de type atmosphenique, c'est-à-dire que l'air du local ou est installee la chaudiere sert à la combustion du bruleur. Il est donc important que l'installation soit realissee dans le respect des normes en vigueur notamment en matière d'airation du local.
- le cadre V (conforme aux normes NF D 35-337 et NF D 35-413) est prévu pour être raccordé sur une installation de Ventilation Mecanique Contrôlee et est équipé en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anovaie.
la chaudiere SYLVA FF 24 E est de type etanche c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transient par une ventouse. Ce principe offre de nombreux avantages teils que:

Installation dans des encombrents recaits sans necessite d'airation du local.
- Multiples configurations d'installation en fonction des contraintes des locaux.

La puissance utile pour ces trois chaudières est de 24 kW, aussi bien en chauffage qu'en production d'eau chaude sanitaire. Cette dernière vous est fournie par le gallon de 60 litres intégré à la chaudière.

Les chaudières Sylvia 24 E et Sylvia FF 24 E sont de catégorie gaz I2E+3+, c'est-à-dire qu'elles peuvent fonctionner soit au gaz naturel (G20/G25), soit au butane ou au propane (G30/G31).

Les chaudieres Sylva 24 EV sont de catégorie I2E+, c'est-à-dire qu'elles fonctionnent au gaz naturel (G20/G25).

Important

Chaque chaudiere, fournie complètement assemblée, comprend une pompé de circulation, un thermomètre, un manometre, une soupape de sécurité chauffage, un purgeur d'air automatique, un vase d'expansion sous pression d'azote et une soupape balloon.

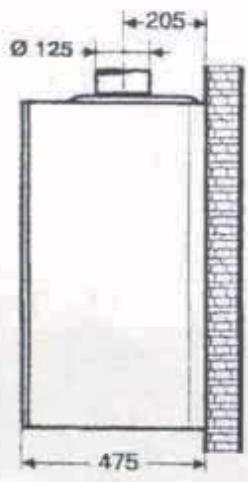

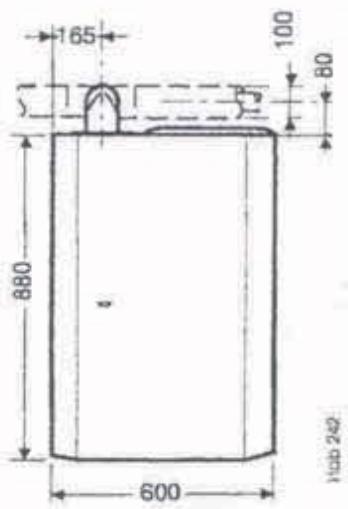

DIMENSIONS

Fig. 1
SYLVA 24 E (V)

Poid net:75kg Poid brut:81 kg

La chaudiere est livree en deux colls seperes!
-la chaudiere
la plaque de raccordement

SYLVA FF 24 E

Poid net:81kg Poid brut:87 kg

La chaudiere est livée en trois colis séparés:

• la chaudiere
  la plaque de raccordement
• la ventouse

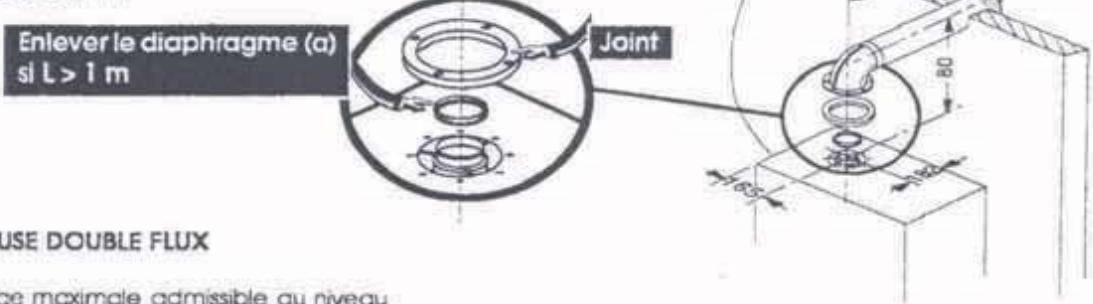

SYTEMEMVENTOUSECONCENTRIGUE

La longueur maximaie (L) admissible de la ventouse concentrique est de 3 m. Tcaues les fois qu'un caude supplémentaire est nécessaire, la longueur maximaie (L) doit etre réduite d'un métre.

Important: Le diaphragme (a) place sur l'extracteur doit etre enteve lorque la ion gueur (L) est supereure a 1 m

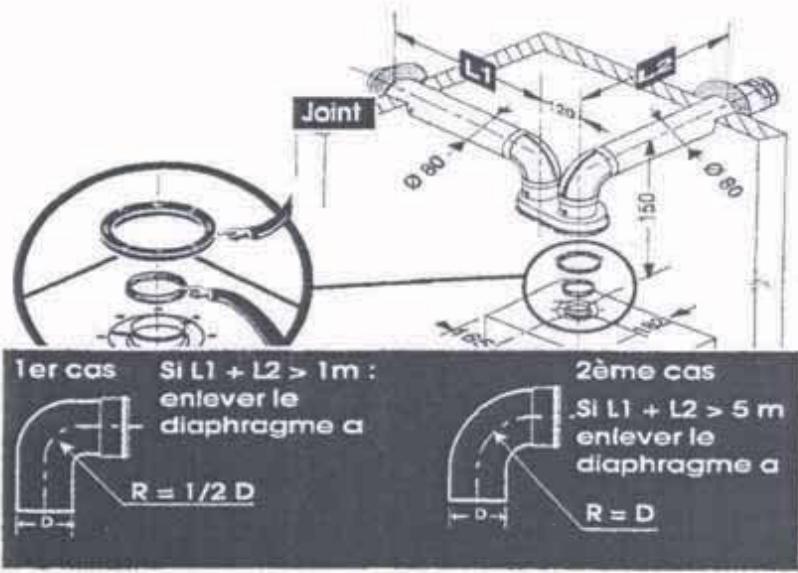

SYTEMEMVENTOUSEDOUBLEFLUX

La perte de charge maximale admissible au niveau des conduits séparés est de 8 mm CE. Seion la longueur L1 + L2 (voir dessin ci-dessous) enlever le diaphragme (a) monté sur l'extrateur de la chaudière.

SYSTÉME VENTOUSE VERTICALE

La perte de charge maximaie admissible au niveau du conduit est de 8 mm CE.

Fig. 2

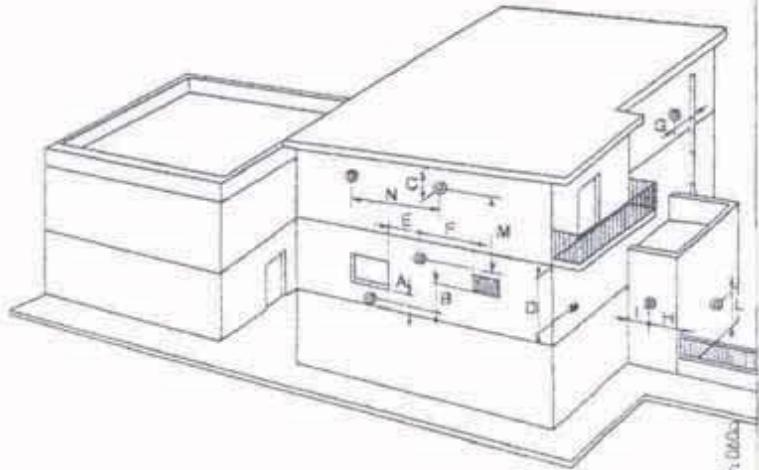

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A-Sous une fenetre 600
B-Sousunebouche daeration 600
C-Sous une goutiere 300
D-Sousun balloon 300
E-Dune fenetre adjacente 400
F - D'une fenetre d'origination adjacente.... 600
G-De tubes d'évacuation verticaux ou horizontalaux 600
H-D'un angle de l'edifice 300
I - D'une rentrée de l'edifice 1000
L - Du sol ou ou d'un autre etage 1800
M-Entre deux terminaux verticaux 1500
N - Entre deux terminaux horizontaux 600

	SYLVA 24 E	SYLVA 24 E	SYLVA FF 24 E
Pulsance utile en chauffage.ajustable de... (kW)	10,8	14	10,8
Rendement sur P.C.I.à... (kW)	24	24	24
Rendement sur P.C.I. (%)	90	90	90
Température début chauffage maxi.(°C)	90	90	90
Régrulation chauffage régiable par l'utilisateur entre 30 et 90°C
Vase d'expansion circuit chauffage, capacité totale	7,5	7,5	7,5
Capacité max. de l'installation à 75°C	130	130	130
Souape de sécurité, pression max. de service(bar)	3	3	3
Évacuation des gaz brûlés par conduit	125	125	-
Évacuation gaz brûlés par tube ventouse	-	-	60
Entrée air frais par tube ventouse	-	-	100
Débit d'extraction (modèle V) (m³/h)	-	103	-
Pulsance en eau chaude,auto. variable de ... (kW)	10,8	10,8	10,8
Δ... (kW)	24	24	24
Température eau chaude maxi.(°C)	65	65	65
Capacité du balon	60	60	60
Débit spécifique (pour un Δ T de 30°C) (1/min.)	13,6	13,6	13,6
Pression d'alimentation mini(bar)	0,5	0,5	0,5
Pression d'alimentation maxi(bar)	5,25	5,25	5,25
Tension d'alimentation(V)	230	230	230
Pulsance maxi. absorbée(W)	110	110	165
Fusible sur alimentation(A)	4	4	4
Indice de protection	IP40	IP40	IP44

Gaz (référence 15°C 1013 mbar)

Gaz Naturel Loci (G20)	Ø injecteur brûleur	(mm)	1.20	-20	1.20
	Pression d'alimentation	(mbar)	20	20	20
	Ø diaphragme	(mm)	5.7	5.7	5.6
	Débit à puissance maxi.	(m3/h)	2.81	2.81	2.81
	Débit à puissance mini.	(m3/h)	1.69	1.69	1.69
Gaz Naturel Sronique (G26)	Ø injecteur brûleur	(mm)	1.20	-20	1.20
	Pression d'alimentation	(mbar)	25	25	25
	Ø diaphragme	(mm)	5.7	5.7	5.6
	Débit à puissance maxi.	(m3/h)	3.27	3.27	3.27
	Débit à puissance mini.	(m3/h)	1.96	1.96	1.96
Buitme (G30)	Ø injecteur brûleur	(mm)	0.77	-	0.77
	Pression d'alimentation	(mbar)	28	-	28
	Ø diaphragme	(mm)	4.9	-	5.1
	Débit à puissance maxi.	(kg/h)	2.10	-	2.10
	Débit à puissance mini.	(kg/h)	0.98	-	0.98
Propane (G31)	Ø injecteur brûleur	(mm)	0.77	-	0.77
	Pression d'alimentation	(mbar)	37	-	37
	Ø diaphragme	(mm)	4.9	-	5.1
	Débit à puissance maxi.	(kg/h)	2.06	-	2.06
	Débit à puissance mini.	(kg/h)	0.97	-	0.97

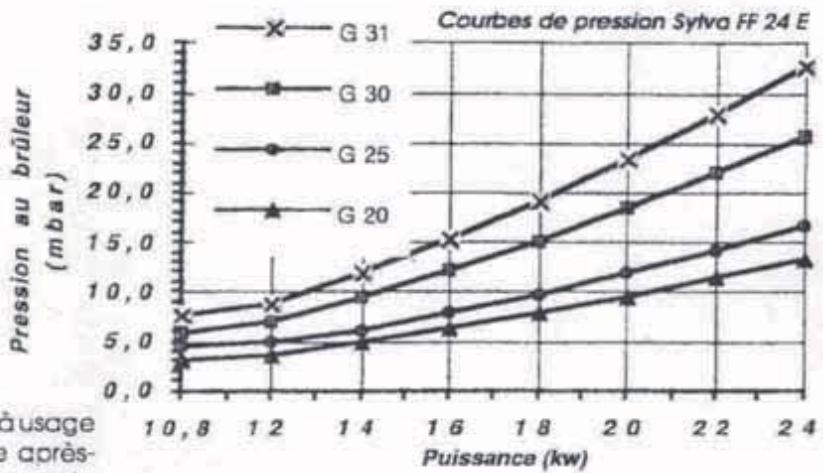

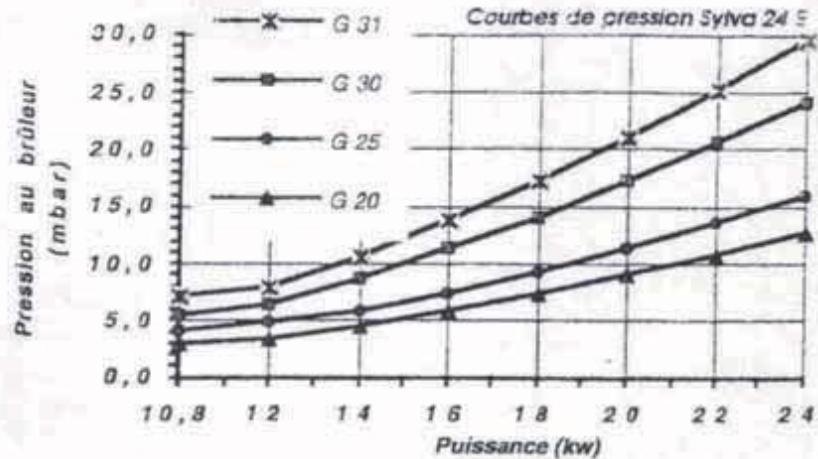

Pressions au bruleur (mbar)

	Gaz naturel (G20)	Gaz naturel (G25)	Butane (G30)	Propane (G31)
SYLVA 24 E	2.9 - 2.6	4.2 - 15.9	5.4 - 24.1	7.1 - 29.5
SYLVA 24 EV	4.7 - 2.6	6.5 - 14.6	/	/
SYLVA FF 24 E	3.1 - 13.3	4.5 - 16.6	5.8 - 25.7	7.6 - 32.7

Puisances, rendement et pertes selon NF D 30-002 (sur PCS):

• SYLVA 24 E, SYLVA 24 E V: Niveau de performances en chauffage : B 500 (Pac50: émission calculatif, totale durant l'arrêt du brûleur = 394 W).

Sylvia 24 E. Sylva 24 E.Pulsance minimaile	Température chaudière	Température de Āpart dans les conditions de base	Pm (W)(pulsance utile moyenne)	Rm(Rendement utile moyen sur P.C.S)	Chaudière dans volume habitable		Chaudière non volume habitable
					Pam (W)(Peres à l'arret)	Pam (W)(Peres par paros)	Pam (W)(Peres à l'arret)	Pam (W)(Peres par paros)
matrienue constante	81 °C et plus	10360	0,748	516	262	600	305
	de 66 à 80°C	10570	0,762	414	211	495	252
	de 51 à 65°C	10860	0,783	270	138	345	176
	jusqu'à 50°C	11050	0,796	182	98	252	128
vare avec les besoin de chauffage	81 °C et plus	10960	0,789	226	115	258	152
	de 66 à 80°C	11050	0,796	182	98	252	128
	de 51 à 65°C	11140	0,803	141	72	208	106
	jusqu'à 50°C	11240	0,81	102	52	166	84

SylvA 24 E, SylVA 24 EV Pulsance maxima	Température chaudière	Température de départ dans les conditions de base	Pm (W) (pussance utilis moyenne)	Rm (Rendement utilis moven sur P.C.S)	Chaudière dans volume habitable		Chaudière hors volume habitable
					Pam (W) (Pertes à l'arret)	Pam (W) (Pertes par paroix)	Pam (W) (Pertes à l'arret)	Pam (W) (Pertes par paroix)
maintenue constante	81°C et plus	23220	0.789	516	262	600	305
	de 66 à 80°C	23380	0.795	414	211	495	252
	de 51 à 65°C	23630	0.803	270	138	345	176
	jusqu'à 50°C	23790	0.809	182	98	252	128
varie avec les besoins de chauffage	81°C et plus	23710	0.806	226	115	298	152
	de 66 à 80°C	23790	0.809	182	98	252	128
	de 51 à 65°C	23880	0.812	141	72	208	106
	jusqu'à 50°C	23960	0.814	192	92	166	84

SYLVA FF 24 E: Niveau de performances en chauffage: B 380 (Pa50: émission calorifique totale durant l'arrêt du brûleur = 171 W).

Sylvie FF 24 E.Puissance minimale	Températurechaudière	Température dedépart dans lesconditions de base	Pm (W)(puissance utilemayenne)	Rm(Rendement utilemoven sur P.C.S)	Chaudière dans volume habitable		Chaudière non volume habitable
					Pam (W)(Pertes à l'arret)	Pam (W)(Pertes par paros)	Pam (W)(Pertes à l'arret)	Pam (W)(Pertes par paros)
maintenueconstante	81°C et plus	10400	0,75	224	214	261	249
	de 66 à 80°C	10570	0,762	180	172	215	235
	de 51 à 65°C	10830	0,78	118	112	150	143
	jusqu'à 50°C	11000	0,793	79	76	110	105
vare avecles besoinésde chauffage	81°C et plus	10910	0,787	98	94	130	124
	de 66 à 80°C	11000	0,793	79	76	110	105
	de 51 à 65°C	11090	0,799	69	59	90	86
	jusqu'à 50°C	11170	0,805	44	42	72	69

Sylvie FF 24 E Pulsance maximaile	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volume habitable		Chaudière hors volume habitable
					Pam (W) (Pertes à l'arret)	Pam (W) (Pertes par carot)	Pam (W) (Pertes à l'arret)	Pam (W) (Pertes par carot)
mantue constante	81°C et plus	23790	0.809	224	214	261	249
	de 66 à 80°C	23940	0.814	180	172	215	205
	de 51 à 65°C	24150	0.821	118	112	150	143
	jusqu'à 50°C	24300	0.826	79	76	110	105
varie avec les descains de chauffage	81°C et plus	24220	0.824	98	94	130	124
	de 66 à 80°C	24300	0.826	79	76	110	105
	de 51 à 65°C	24370	0.828	61	59	92	86
	jusqu'à 50°C	24440	0.831	44	40	72	69

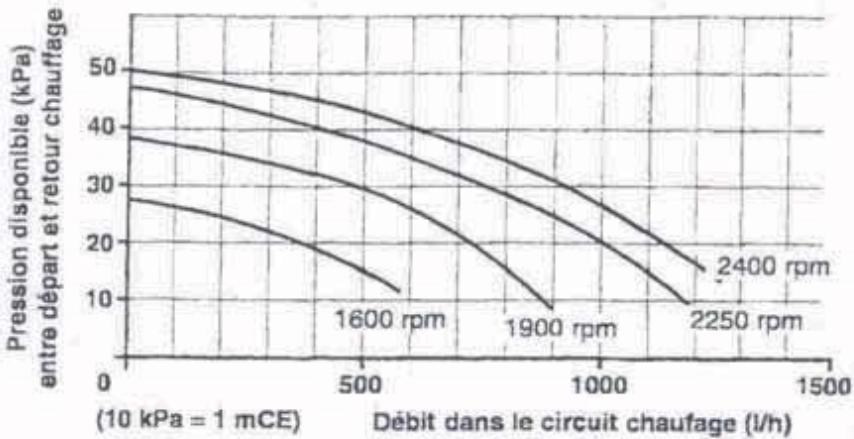

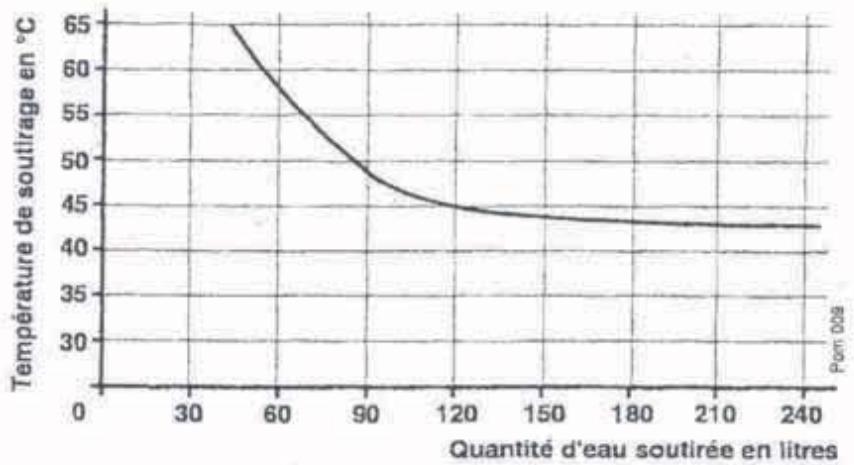

Caurbe débit/pression

Production d'eau chaude sanitaire:
Température eau froide = 15°C
Température de stockage = 60°C
Soutfrage à 12 l/min.
Fig. 3

L'installation et l'entretien de l'apparéil doit être effectués par un professionnel quélified conformément aux textes réglementaires et règes de l'art en vigueur, notamment:

• Arréfé du 2 aout 1977
  Régles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liées situées à l'intérieur desBATIMENTS d'habitation et de leurs dépendances.
• Norme DTU P 45-204 - Installations de gaz (ancien-nement DTU N° 61-1 - Installations de gaz - Avril 1982 +additif n°1 Jullet 1984) en particulier pour ce qui conceme:
• le volume du local
  les surfaces ouvrant sur I'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental. Entre autres: La présence sur l'installation d'une fonction de disconnection de type CB, à zones de pressions différantes non contrailables répondant aux exigencies fonctionnelles de la norme NF 43-011, destinée à éviditer les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type.
  Pour les modèle VMC : L'installation doit être conforme au NF P 50.411 (ancien DTU 68.2)

Pour les appareils raccordés au réseau électrique
- Norme NFC 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements reçvant du public

a) Prescriptions generales

L'installation et l'entretien de l'appareil doit être effectués conformément aux textes réglementaires et règes de l'art en vigueur, notamment :
- Règlement de sécurité contre l'incendie et la panique dans les établissements reçivent du public:
Pour tous les apparciels:
Articles GZ
Installations aux gaz combustibles et hydrocarbures liquéries.
Ensuite, suvant l'usage :
Articles CH
Chauffage, ventilation, réfrigeration, conditionnement d'air et production de vapeure et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements reçvant du public (hopitaux, magasin, etc...)

CONCEPTION DU CIRCUIT CHAUFFAGE

• Les chaucières SYLVA peuvent être intégrées à tous les types d'installation: bi-tube, mono-tube, série ou cénve...

• Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'acrothermes. Attention: si les matériaux utilisés sont de natures différentes, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

• Les sections des canalisations seront déterminées selon les méthodes habituelles en utilisant la courbe début / pression (fig. 3 page 8). Le réseau de distribution sera calculé selon le début correspondant à la puissance réellement nécessaire, sans tener compte de la puissance maximale que peut fournir la chaudière. Il est toute fois recommendé de prévoir un début suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20^ . Le début minimal est de 500l/h pour un bon fonctionnement.

Le trace des tuyauteries sera concu afin de pren-dre toutes dispositions nécessaires pour eviter les poches d'air et facilitier le degazage permanent de l'installation. Des purgeurs devront etre prevus a chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la craudière est livré gonfle à lbar (soit une charge statique de 10 mCE) et autorise un volume maxi de 130 litres pour une température moyenne du circuit radiateurs de 75^ et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus éievee.

Pour les chaudieres chauffage seul, prévoir un dispositif de remplissage du circuit chauffage central en conformité avec les prescriptions du Règlement Sanitaire Départemental (emploi d'un disconnectar).

• Prévoir un robinet de vidange au point le plus bas de l'installation.
• Dans le cas d'utilisation de robinets thermatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports Gratis et jamais dans le local où est installé le thermostat d'ambiance.

S'lls'agit d'une ancienne installation, I est indispen-sable de rincer le circuit radiateurs avant d'institier la nouvelle chaudiere.

CONCEPTION DU CIRCUIT SANITAIRE

Le circuit de distribution sera realisé de préférence en tubes cuivre.

Éviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à force section de passage afin de permettre un début suffisant.

• La chaudière peut fonctionner avec une pression d'alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur comport d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

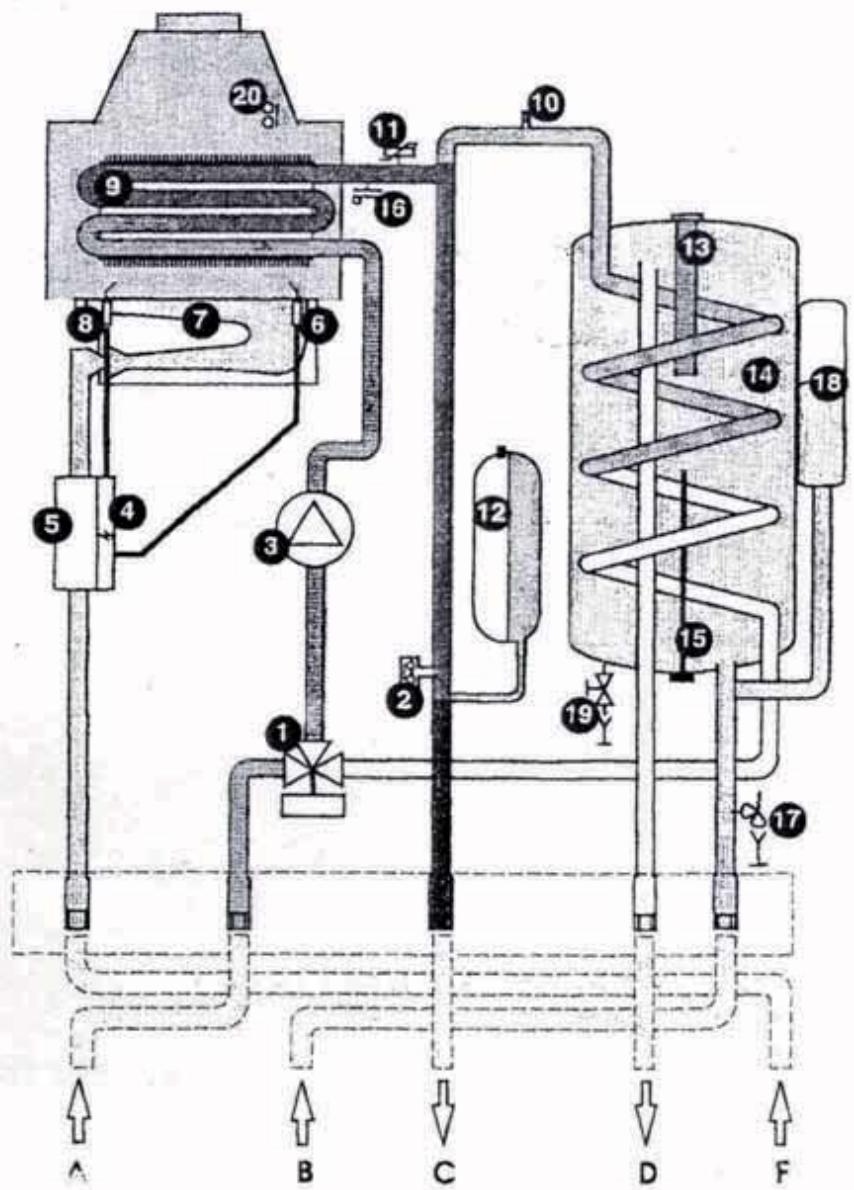

SYLVA 24 E - SYLVA 24 EV

1 - Vanne trois voies
2 - Sécurité manque d'eau
3 - Circulateur
4-Boitier a/allumage
5-Mecanisme qaz
6 - Electrode d'allumage
7-Brueur
8 - Electrode de controle
9-Echangeur
10-Robinet de purgege d'air
11 - Capteur de températe
12 - Vase d'expansion du circuit chauffage

13-Anode
14-Ballon échangeur (60)
15-Thermostat balloon
16 - Sécurité de surchauffe
17 - Soupape de sécurité à 7 bars
18 - Vase d'expansion sanitaire (21)
19 - Robinet de vidange du ballon
20 - Sécurité anti refoulement

A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
F - Arrivee gaz

Fig.4

Sny 114

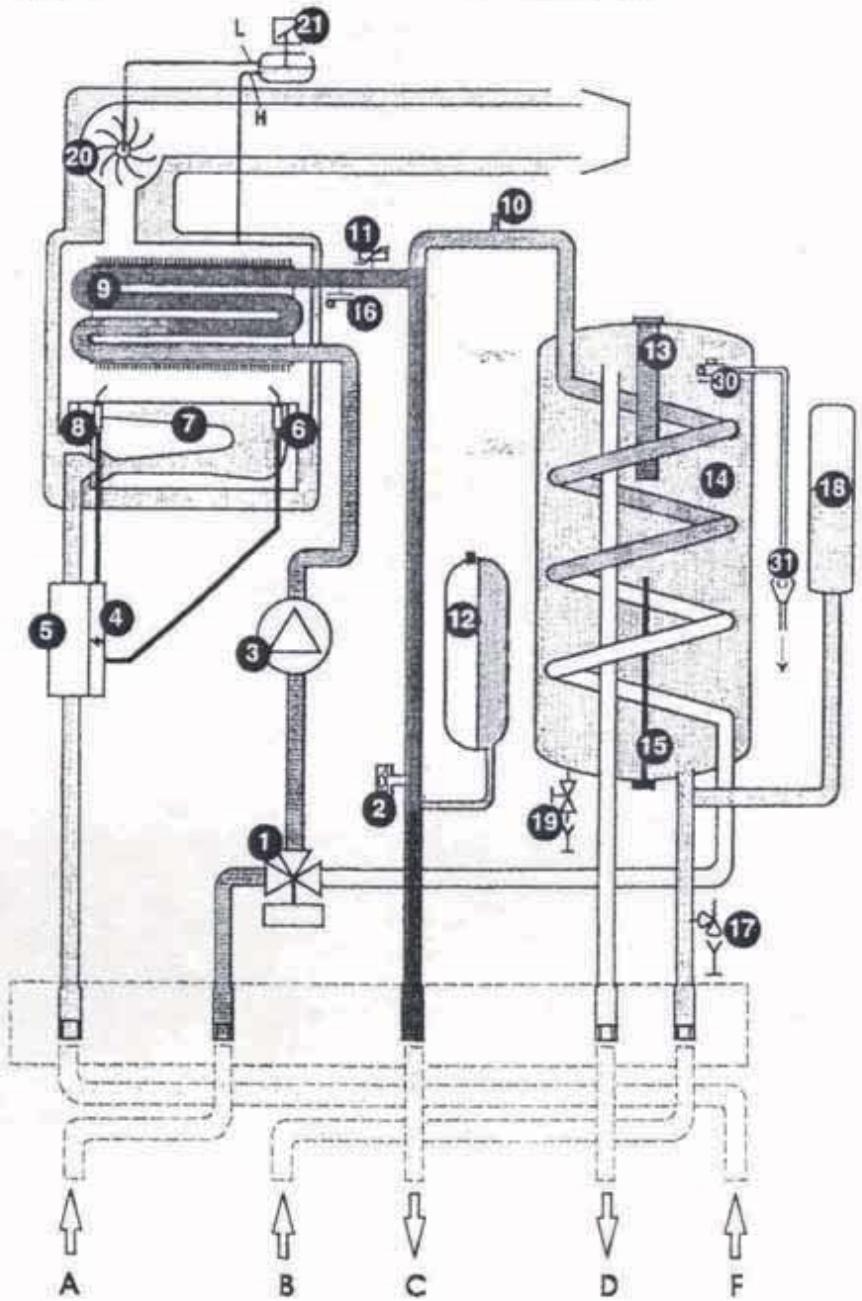

SYLVA FF 24 E

1 - Vanne trois voies
2 - Sécurité manque d'eau
3-Circuateur
4-Boitier d'allunage
5-Mecanisme gaz
6 - Electrode d'allumage
7-Bruleur
8 - Electrode de controlo
9 - échangeur

10 - Robinet de purgege d'air
11 - Capteur de tempéature
12 - Vase d'expansion du circuit chauffage
13-Anode
14-Ballon échangeur (60)

15-Thermostat balloon
16 - Sécurité de surchauffe
17 - Soupape de sécurité à 7 bars
18 - Vase d'expansion sanitaire (2)
19 - Robinet de vlaange du ballon
20 - Extracteur
21 - Pressostat air

A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau cnaude
F - Arrivee gaz

Fig. 5

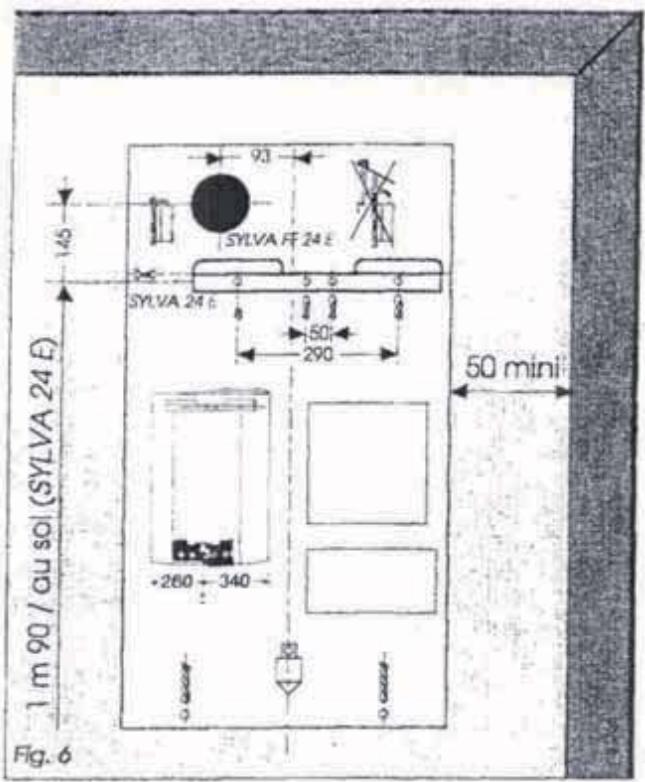

Determiner la position de la chaudiere en ayant sain

• De réserver une distance l'etérale minimale d'environ 50 mm de chaque côte de l'appareil afin de préserver l'accessibilité.
• De prévoir un espace libre d'au moins 350 mm entre la partie supérieure du ballon et le plafond afin de preserver l'accessibilité de l'anode. Cet espace est obtenu des lors que la barrette d'accrochage est fixée à une distance d'au moins 436 mm du plafond.
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-firage dans le cas ou celui-ci sert de ventilation haute (modèle SYLVA 24 E et SYLVA 24 EV). Cette condition est satisfaite si la barrette de fixation (fig. 6) est positionnée à 1,90 m du sol.
  D'eviter la fixation sur une cloison legere,
• D'éviter de placer la chaudière au-dessus d'un apparéil dont l'usage seraient préjudiciable (culsinière émettant des vapeurs grasses, machine à laver le lingte, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargee de poussières abondantes.

L'applique de raccordement sort de gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose.

La mise en place de l'ensemble doit être effectue conformément au descriptif dessiné sur le gabarit.

Si la chaudiere n'est pas mise en place immédiatement, protégé les différents raccords afin que piätre et peinture ne poussent compromètre l'étanchéité du raccordement ultérieur.

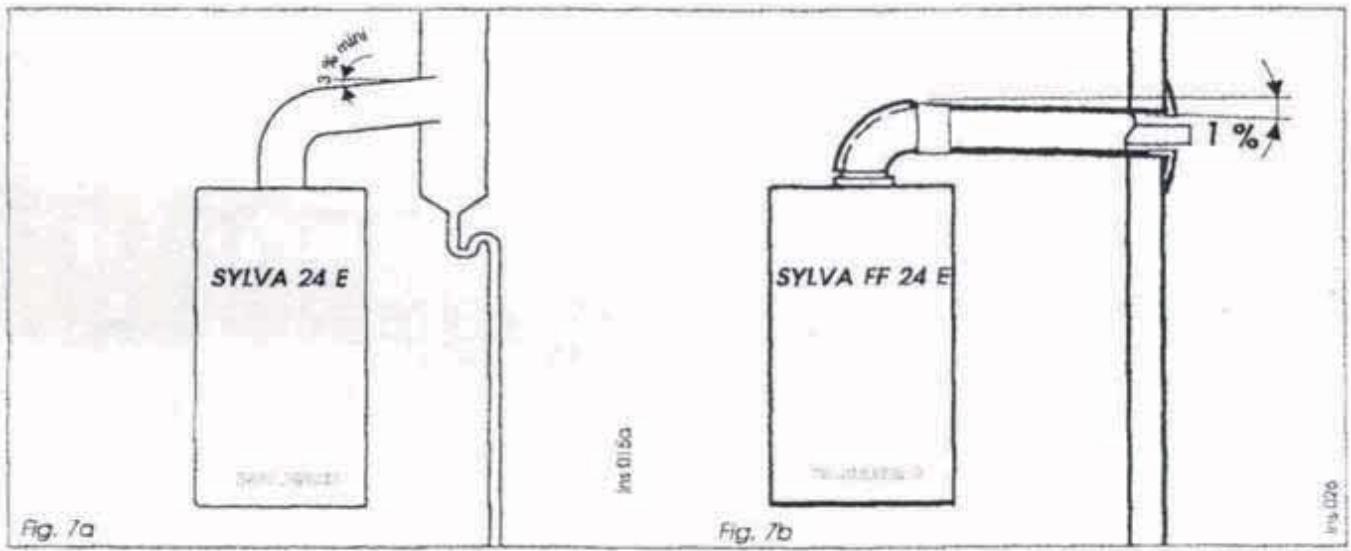

ÉVACUATION DES GAZ BRULES

SYLVA 24 E: Le conduit d'évacuation doit être réalisé ce façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne pulsse risseler dans la chaudière. Par allieurs, la partie horizontale au conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 metre (fig. 7a).

SYLVAFF24E: Lestuyaux deventousecoivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

PLAQUE DE RACCORDEMENT

La plaque de raccordement est equipee de gau

A-retour cnauffage avec manette de remplissage (m).
B-arrivee eau froide avec manette de remplissage (p)

C - depart chauffage avec robinet d'isolation (q).vis de vidange (r) et soupape de sécurité (s).
D - raccord Departeauchaude sanitaire.
E - corrier de raccordement électrique.
F-arrivée gcz.
G-disconnecteur.

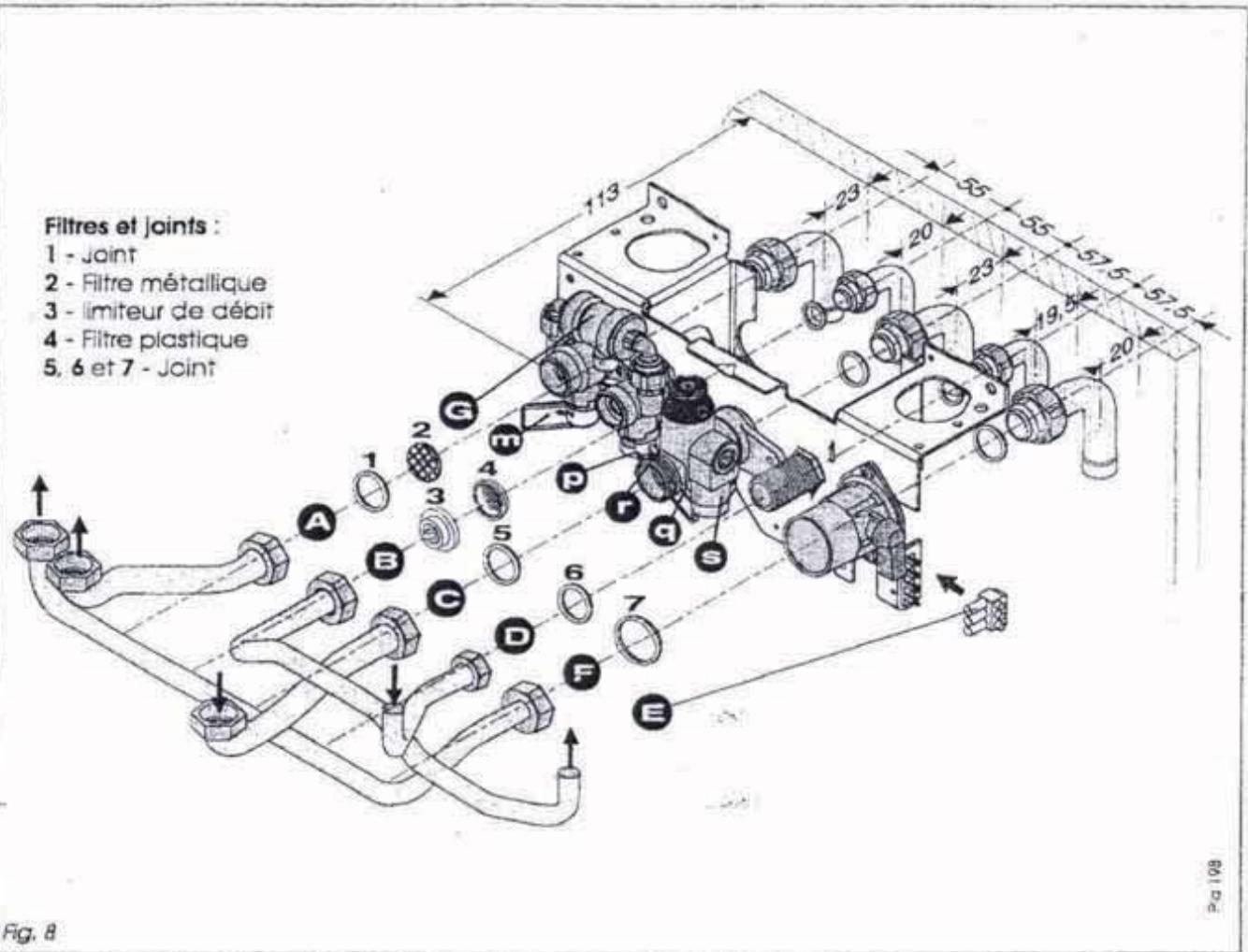

Filtres et Joints:

1 - Joint
2-Fitre métallique
3 - limiteur de début
4-Fitre plastique
5.6 et7-Joint

POSE DES CANALISATIONS

Raccorderlescanalisations surla plaque support en respectant l'ordre des arrivées et des départ.

mamelon male 20 x 27 (3/4" gaz) avec douille caudée à souder pour tube cuivre 18 x 20.

Raccordements "sanitaire"

mamelon male 15 x 21 (1/2" gaz) avec douille coudee a souder pour tube cuivre 14 x 16.

Raccordements "goz"

mamelon male 20 x 27 (3/4" gaz) avec douille coudee à souder pour tube cuivre 16 x18.

Important :

n'utiliser que les joints d'origine foumis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchetés des robinets.

• Prévoir un circuit d'évacuation vers l'égout de la soupape de sécurité, du disconnecteur et de la soupape ballon (une fuite par la soupape du ballon peut se produit lorsque la pression d'alimentation dépasse 3 bars)

MISE EN PLACE DE LA CHAUDIÈRE

Pose ca la chaudiere

Avont d'effectuer toute opération, il est nécessaire ce procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limnalles, soudures, huiles et grasses diverses pouvant être presents. Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière, ce qui en perturberait le fonctionnement.

NB: un produit solvant risque d'endommager le circuit.

• Engager la partie supérieure de la chaudiere sur la barrette de retenue.
  Laisser descendre la chaudiere.
• Mettre en place les filtres, les joints et le limiteur de débit en respectant l'ordre et le sens précisés sur la fig. 8.

Visser les differents raccords entre la chaudiere et la plaque de raccordement.

RACCORDEMENT ÉLECTRIQUE

Branchement de l'alimentation électrique

• Raccorder le cable d'alimentation de la chaudière au réseau 230 V monophasé + terre. Selon les names en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaraire ayant une ouverture de contact d'au moins 3 mm.

Important :

• Veillez à respecter le raccordement phase et neutre sur la chaudière.
• Le raccordement électrique de l'appareil doit être réalisé par un professionneliel qualifié. Toutes interventions à l'intérieur de l'appareil doivent être

réalisées par le service après vente ou la station technique agrée Saunier Duval Eau Chaude Chauffage.

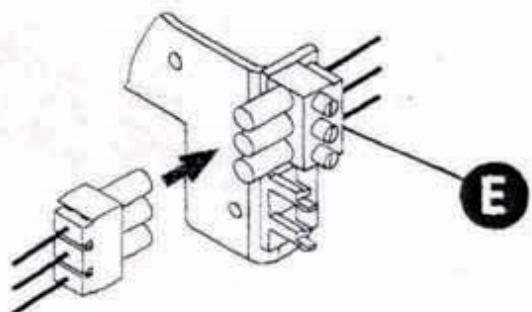

Raccordement au bonier E

1- Connecter les fils du thermostat 24 V et de la resistance anticipatrice sur les trois bornes du borne (E) comme illustré sur la figure ci-dessous. S'il n'est pas prévu de thermostat d'ambiance sur l'installation, laisser le pointet sur les deux bornes supérieures du borne (voir figure).

2 - Insérer le connecteur provenant de la chaudière sur le cotonier (E).

Dans le cas ou l'installation ne compte pas de thermostat d'ambiance

Important: le connecteur est destiné au raccordement d'un thermostat 24 V. Enaucun, il ne doit recevoir d'alimentation du reseau 230V.

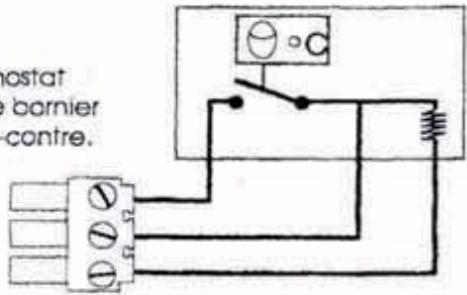

Raccorder le thermostat d'ambiance 24V sur le bornier comme représenté ci-contre.

OU

Fig. 9

5

A - Bouton de réarmement après disjction
B-Témaince disjction
C - Témen d'alimentation électrique
D - Récâge de la température en sanitaire
E - Sélècteur de fonctionnement hiver/0/été

F - Réglage de la température chauffage
G-Monometre
H-Thermometre

Fig. 10

Alimentation gaz

Ouvrir le robinet du compteur.
- Verifier l'étanchéité du raccordement gaz
- S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les apparciels à gaz de l'installation sont en service.

Alimentation electrique

• S'assurer que la chaudière est bien alimentée sous 230 V. Appuyer sur le bouton T du tableau de commande.

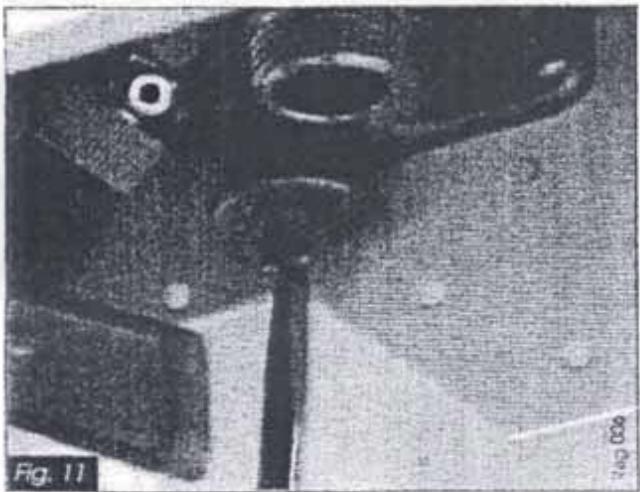

Remplissage des circuits

Le commutateur (E) etant en position (hiver), ouvr la vanne d'isolement depart (fig. 11) (la fente de la vis est place dans le sens de l'ecoulement), les purgeeurs de l'installation,
- Placer les manettes (m) et (p) en position de rempilssage (fig. 12b).
- Vérifier que la pression lui sur le manometre (G) augmente. Lorsque celle-ci se situe entre 1 et 2 bars, tournier la manette (m) vers la droite jusqu'en butée et la manette (p) vers la gauche jusqu'en butée (fig. 12c)
- Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeeurs.
Ouvr les differents robinets d'eau chaude pour purger l'installation.
S'assurer que la guille du manometre se situe entre 1 et 2 bars sinon reprendre le replissage.

Allumoge/Fonctionnement

• Sélectionner au moyen du commutateur à 3 positions, le mode de fonctionnement:

ETE

: Production d'eau chaude sanitaire seule

HIVER

Chauffage et production d'eau chaude sanitaire

La chaudiere est alors prete a fonctionner

• Choisir votre température de consigne en sanitaire et en chauffage à l'aide des boutons (D) et (F). NB: Si vous avez installé un thermostat d'ambiance, vérifier qu'il soit régle sur la température de consigne désirée.

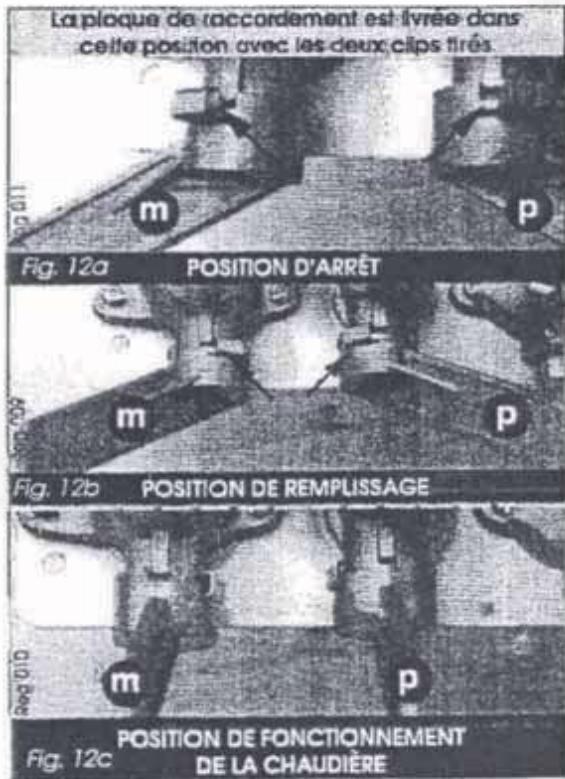

Pour agréter la chaudière :

• Couper la tension électrique en positionnant le sélecteur (E) sur O
• Fermer le robinet d'alimentation en gaz situé en avant de la chaudière si cette的最后一erte doit rester inutilisée durant une longue période.

Securite de refoulement cheminee (SYLVA 24 E)

S'll se produit une costruction, même partielle, du consuit de cheminee, le systeme de secu-rite, constitue par un thermosat bilame a recarment manuel, place au niveau du coupe tirge de la chaudiere (fig. 13), provoque l'arrêt de l'appareil. Dans ce cas, prévenez votre installateur ou le service après-vente agreeé le plus proche.

Important: il est interet de metre hors service la sécurité de refoulement chiminee. Toute intervention sur le systeme de security deva se faire par un technicien qualifie et a laide des pieces de rechange que Saunier Duval Eau Chaude Chaufage tient a vous disposition.

En cas de coupure de courant

La chaudiere cesse de fonctionner.

Dés que l'alimentation électrique est rétable, la chaudière se remet automatiquement en service.

En cas de coupure de gaz

Le dispositif de sécurité provoque automatiquement la disjonction de la chaudiere. Pour remetre la chaudiere en fonctionnement;

• Mettre le selecteur E fig. 10 sur 0
  Appuyer sur le bouton de réarmement A fig. 10
  Positionner le selecteur E fig. 10 sur ou

Sécurité de surchauffé/ sécurité individuelle VMC

Si un incidente entraine l'arret de la chaudiere par action de la sécurité (thermostat a réarmement manuel) appeler cette service après vente agrée le plus proche.

Note: dans le cas d'une utilisation dans un ensemble collectif, l'installation compte un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention des que le système de sécurité l'autorise.

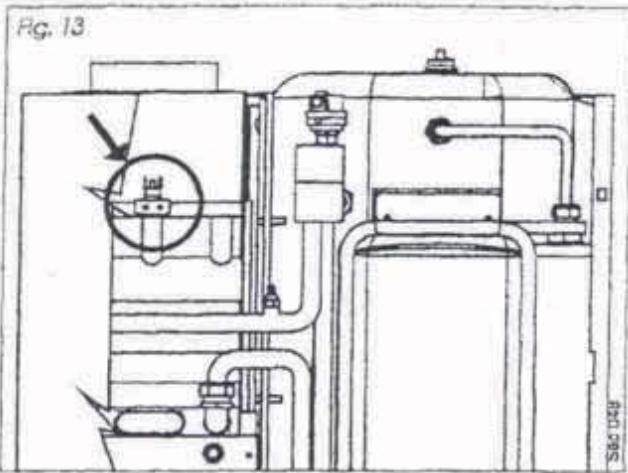

Présence d'air dans les canalisations :

• Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop féquent, avertir le service après-vente car il peut s'agir :
• de fuites légères sur l'installation et dont il faudrait rechnerer l'origine;
• d'une corrosion du circuit de chauffage auquel il faudrait remédier par un traitement approprié de l'eau du circuit.

Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplie, du bruit du à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparait.

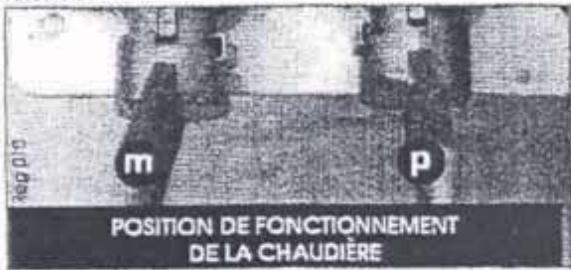

Remplissage de l'installation

Lorsque le manometre indique une pression en dessous de I bar il convient de proceder au rempiassage de l'installation. Pour cela :

1-Metre le selecteur sur la position hiver

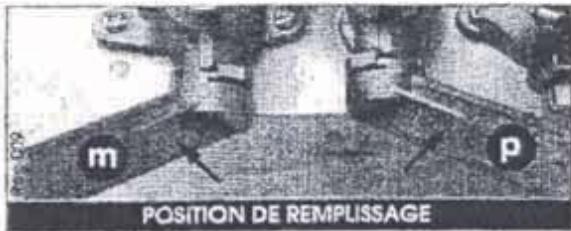

2-Metre les manettes (m) et (p) en position de remplissage:

3-Lorsque la pression se situe entre 1 et 2 bars, remetre (m) et (p) en position de fonctionnement:

Adaptation de la puissance chauffage La puissance maximale de la chaudiere en mode chauffage peut etre regiee a toute valeur comprise entre lespuissancesindiqueespage6.Certe possibilitepermefd'assurer une adapta tion de la puissance fournie aux besoins reels de l'installation et d'eviter une surpuissance exageree tout anmaintenant un rendement eleve.Cereglage s'effectue en agissant sur lepotentiometre (fig.15) situé sur la faceinteriere du tableau de commande.Lediagramme,ci-contre,vous indiqueles pressions au bruleur aux differentespuissances de la chaudiere.

Réglage de pression au brûleur

Toutes les instructions données ci-après sont à usage exclusif du personnel technique du service après vente autorisé. On doit s'en servir dans le cas de réglage d'une nouvelle vanne gaz après remplacement.

Toutes les chaudières sortant de la production sont essayées et prérigées. Il est tout de même conséilé, une fois la chaudière instaillée, d'effectuer un contrôle général et qu'ellefois, de modifier les réglages de base (changement de gaz, adaptation aux conditions particulières du réseau d'alimentation en gaz). Pour cela, procédére de la façon suivante:

1 - Réglage de pression à puissance minimale

• Retirer un filéctrique sur la bobine modulante de la vanne gaz.

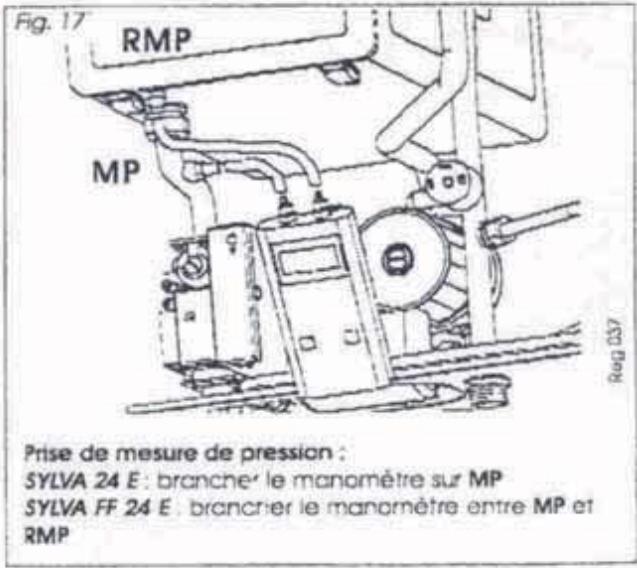

  Raccorder le manometre en U à la prise de pres-sion du bruleur (fig. 17).
• Mettre le commutateur à 3 positions sur [E] (ETE)
• Mettre les bautons de regiage sanitaire au maximum.

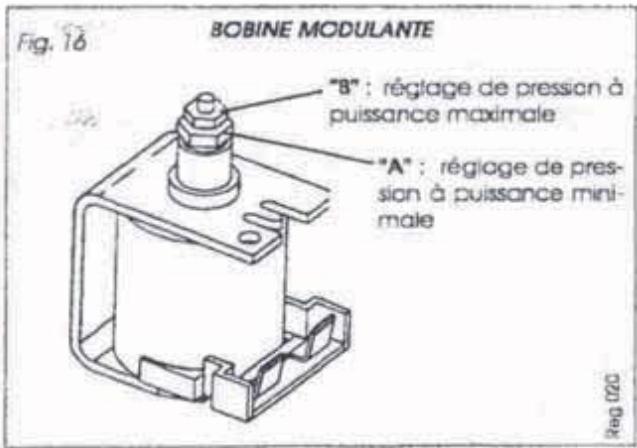

• Agir sur la vis "A" pour obtenir la valeur de pression indiquée dans le tableau ci-dessous.

2 - Réglage de pression à puissance maximale

• Remetre en place le fil electrique sur la bobine modulante de la vanne gaz
• Agir sur la vis "B" pour obtenir la valeur de pression inclaquée dans le tableau ci-dessous.

Tableau des pressions au bruleur

	G20	G25	G30	G31
	mini/maxi	mini/maxi	mini/maxi	mini/maxi
Sylva 24 E	2,9/12,6	4,2/15,9	5,4/24,1	7,1/29,5
Sylva 24 EV	4,7/12,6	6,5/14,6	/	/
Sylva FF 24 E	3,1/13,3	4,5/16,6	5,8/25,7	7,6/32,7

VIDANGE

Si en votre absence, il y c riscue de gel. Il est nécessaire de vidange. Installation.

Toufels, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange du circuit chauffage

• Connecter un tuyau d'évacuation sur le robinet de vidange a fig. 19.
  Ouvrir le robinet de vicange.
• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou la vis de vidange (fig. 18) de la chaudière.

Vidange du ballon

Fermerle robinet d'arrivee d'eau (p)
- Connecter un tuyau d'évacuation sur le robinet de vidange b fig. 19.
Ouvr le robinet de vidange et un ou plusieurs robinets de pusage d'eau chaude.
Vidanger complètement le ballon.

Vidange de la chaudiere seule

Fermer le robinet d'isolement (a) (la fente de la vis doit etre alors perpendiculaire au sens d'ecoulement) et la manette (m) jusqu'en bute en la gauche.
Ouvr la vis de vidange (r) située sur le départ chauffage et faire une prise d'air.
Ouvrir un ou plusieurs robinets de pulsage d'eau chaude puis tourner la manette (p) jusqu'en butée vers la droite.

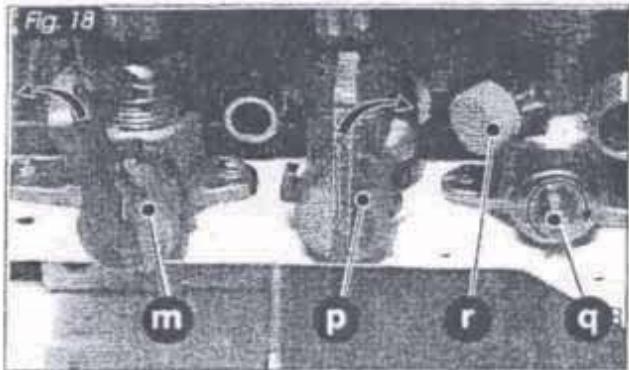

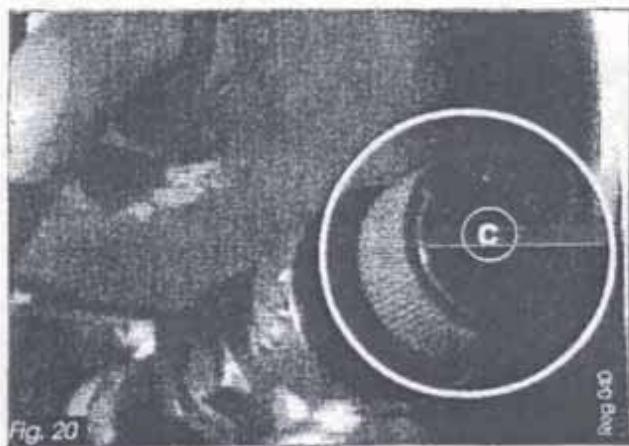

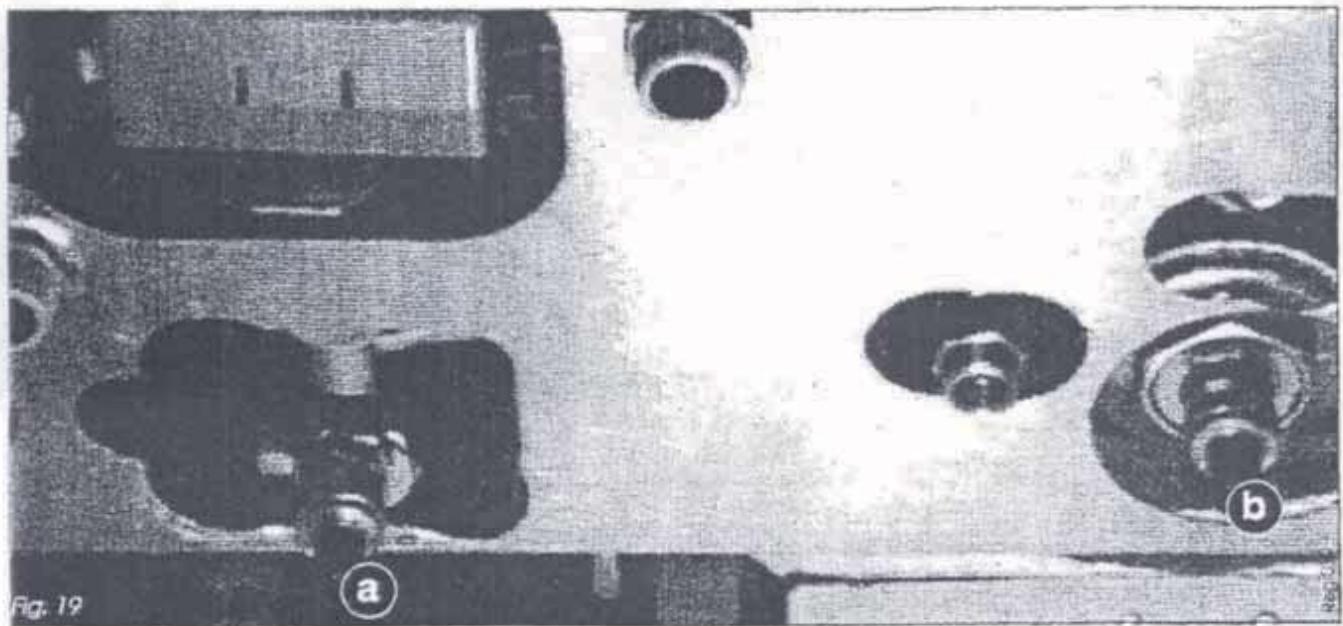

Contrôle du groupe sécurité

Il est nécessaire de s'assurer périodlquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité (1) en ouvrant le robinet (c) quelsques secondes : de l'eau doit s'évacuer sous pression.

Important: Le nettoyage périodique de la carrosserie de la chaudière pourra se faire à l'aide d'un chiffon mouillé à l'eau savonneuse. N'utilise pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une ALTERATION du revêfement de l'habillage de l'appareil.

CHANGEMENT DE GAZ

En cas de changement de la nature au gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudiere; caci sera realisé à l'aise d'unePOCHETE dite "Changement de gaz" composée d'une ramppe équil

pee d'injecteurs oulieurs et a'un mecanisme gaz regie en usine. Ces modifications et les nouveaux regicages qu'elles supposent ne peuvent etre effectues que par un professionnel qualifie.

ENTRETIEN

Aux termes des arrêtes sanitaires départementaux l'entretien des appareils de chauffage est obligatoire.

Cet entretien consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôle plus spécialement les organes de sécurité ainsi que les dispositifs d'asservissements.

Pour les modèles VMC :

• Proceder systematiqueau netayage du raccordement et de la bouche d'extraction.
  Apre's le nettoyage, proceder au controle du debit d'extraction de la bouche de ventilation a l'aide d'un apparreillage adapte (anemometre).
  S'assurer de I'etanchete du raccordement.
• Vérifier le bon fonctionnement du dispositif de sécurité individuel de la chaudière.
  Lorsque le conduit de raccordement est demonté (débit d'extraction nui) l'interrupteur thermique doit (apres un démarriage à froid) interrompre le fonctionnement au brûleur dans un dérial inférieur à 1 minute et 46 secondes.

Cette visite annuelle peut etre realise dans le cadre d'un abonnement d'entretien dont les differen-tes variantes peuvent couvir tout ou partie des interventions concernant le displacement, la main-d'oeuvre et les pieces detachées.

Cet entretien periodique lie a l'utilisation de la chaudiere ne saurait etre confandu avec la garantie du par le constructeur et couvrant la deficience eventuelle d'un composant. Il ne libere pas l'utilisateur des travaux de ramonage ou autre entretien afferent a installation proprement dite.

GARANTIE

Pour que la garantie du gallon soit effective, appeler des la fin des travaux d'installation la station technique agreee Saunier Duval Eau Chaude Chauftage France la plus proche. Celle-ci efectuera gratuitement les contrôles et réglages du gallon. En cas d'anomalie de fonctionnement, appeler la station technique agreee Saunier Duval Eau Chaude Chauftage France la plus proche.

Ne sont pas couverts par la garantie toutes déteniorations ou dysfonctionnements causés par:

• Une utilisation autre que celles préconises dans cette notice.
• Une non protection contre les couples galvaniques.
• Une eau sanitaire au PH faible.
• Défautsd'entretien.
