Line-CVM-D32 - équipements de mesure CIRCUTOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure de la qualité de l'énergie électrique, compatible avec les normes IEC 61000-4-30.
Mesures prises	Tension, courant, puissance active, puissance réactive, facteur de puissance, harmonique, etc.
Utilisation	Idéal pour le suivi et l'analyse de la qualité de l'énergie dans les installations électriques.
Interface utilisateur	Écran LCD pour une lecture facile des données mesurées.
Connectivité	Ports de communication RS-485 et Ethernet pour l'intégration dans des systèmes de gestion.
Alimentation	Alimentation par réseau électrique, tension d'entrée 230V AC.
Maintenance	Vérification régulière des connexions et mise à jour du firmware si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges.
Informations générales	Produit conçu pour une utilisation en milieu industriel et commercial, garantie de 2 ans.

FOIRE AUX QUESTIONS - Line-CVM-D32 CIRCUTOR

Comment calibrer le CIRCUTOR Line-CVM-D32 ?

Pour calibrer le CIRCUTOR Line-CVM-D32, accédez au menu de configuration via l'interface utilisateur. Suivez les étapes pour entrer les valeurs de référence et effectuez les ajustements nécessaires.

Que faire si l'écran du CIRCUTOR Line-CVM-D32 ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que l'alimentation électrique est fonctionnelle. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment interpréter les données affichées par le CIRCUTOR Line-CVM-D32 ?

Les données affichées incluent des mesures de tension, courant, puissance et énergie. Consultez le manuel d'utilisation pour des explications détaillées sur chaque paramètre et son unité de mesure.

Quel type de connexion est requis pour le CIRCUTOR Line-CVM-D32 ?

Le CIRCUTOR Line-CVM-D32 nécessite une connexion électrique avec des câbles adaptés aux spécifications de l'appareil. Assurez-vous de suivre les recommandations du fabricant pour le câblage.

Comment mettre à jour le firmware du CIRCUTOR Line-CVM-D32 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de CIRCUTOR. Connectez l'appareil à votre ordinateur via USB et suivez les instructions fournies dans le manuel.

Que faire en cas de surchauffe de l'appareil ?

Si le CIRCUTOR Line-CVM-D32 surchauffe, éteignez-le immédiatement et débranchez-le. Vérifiez l'emplacement de l'appareil pour s'assurer qu'il est bien ventilé et libre de poussière. Si le problème persiste, contactez le service client.

Comment réinitialiser le CIRCUTOR Line-CVM-D32 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu de configuration, sélectionnez l'option de réinitialisation et confirmez votre choix. Cela effacera toutes les configurations personnalisées.

Le CIRCUTOR Line-CVM-D32 peut-il être utilisé en extérieur ?

Le CIRCUTOR Line-CVM-D32 est conçu pour une utilisation en intérieur. Évitez de l'exposer à des conditions climatiques extrêmes ou à l'humidité.

Comment connecter plusieurs CIRCUTOR Line-CVM-D32 sur le même réseau ?

Pour connecter plusieurs appareils, utilisez un hub réseau et assurez-vous que chaque appareil a une adresse IP unique. Consultez le manuel pour les instructions de configuration réseau.

MODE D'EMPLOI Line-CVM-D32 CIRCUTOR

Analyseur de réseaux line-CVM-D32 (M237B01-02-19A)2 line-CVM-D32 Manuel d'instructions3 Manuel d'instructions line-CVM-D32

PRÉCAUTIONS DE SÉCURITÉ

DANGER Indique l’avertissement d’un risque dont peuvent être dérivés des dommages personnels ou matériels. ATTENTION Indique qu’il faut prêter une attention spéciale au point indiqué. Suivez les avertissements montrés dans le présent manuel, à travers les symboles qui sont montrés ci-après. Si vous devez manipuler l’équipement pour votre installation, mise en marche ou maintenance, prenez en compte que : Une manipulation ou une installation incorrecte de l’équipement peut occasionner des dom- mages, tant personnels que matériels. En particulier, la manipulation sous tension peut produire la mort ou des blessures graves par électrocution au personnel qui le manipule. Une installation ou maintenance défectueuse comporte en outre un risque d’incendie. Lisez attentivement le manuel avant de raccorder l’équipement. Suivez toutes les instructions d’installation et de maintenance de l’équipement, tout au long de la vie de ce dernier. En parti- culier, respectez les normes d’installation indiquées dans le Code Électrique National. ATTENTION Consulter le manuel d’instructions avant d’utiliser l’équipement Dans le présent manuel, si les instructions précédées de ce symbole ne sont pas respectées ou réalisées correctement, elles peuvent occasionner des dommages personnels ou endommager l’équipement et/ou les installations. CIRCUTOR, SA, se réserve le droit de modi er les caractéristiques ou le manuel du produit, sans préavis.

LIMITATION DE RESPONSABILITÉ

CIRCUTOR,SA, recommande d’utiliser les câbles et les accessoires originaux livrés avec l’équipement. CIRCUTOR, SA, se réserve le droit de réaliser des modi cations, sans préavis, du dispositif ou des spéci cations de l’équipement, exposées dans le présent manuel d’instructions. CIRCUTOR, SA, met à la disposition de ses clients, les dernières versions des spéci cations des dispositifs et les manuels les plus actualisés sur son site web. www.circutor.com4 line-CVM-D32 Manuel d'instructions CONTENU

617- EFFACEMENT DES ÉNERGIES ET DE L'ENSEMBLE 48

Manuel d'instructions line-CVM-D32

664- HYSTÉRÉSIS ET ÉTAT DES CONTACTS 66

line-CVM-D32 Manuel d'instructions

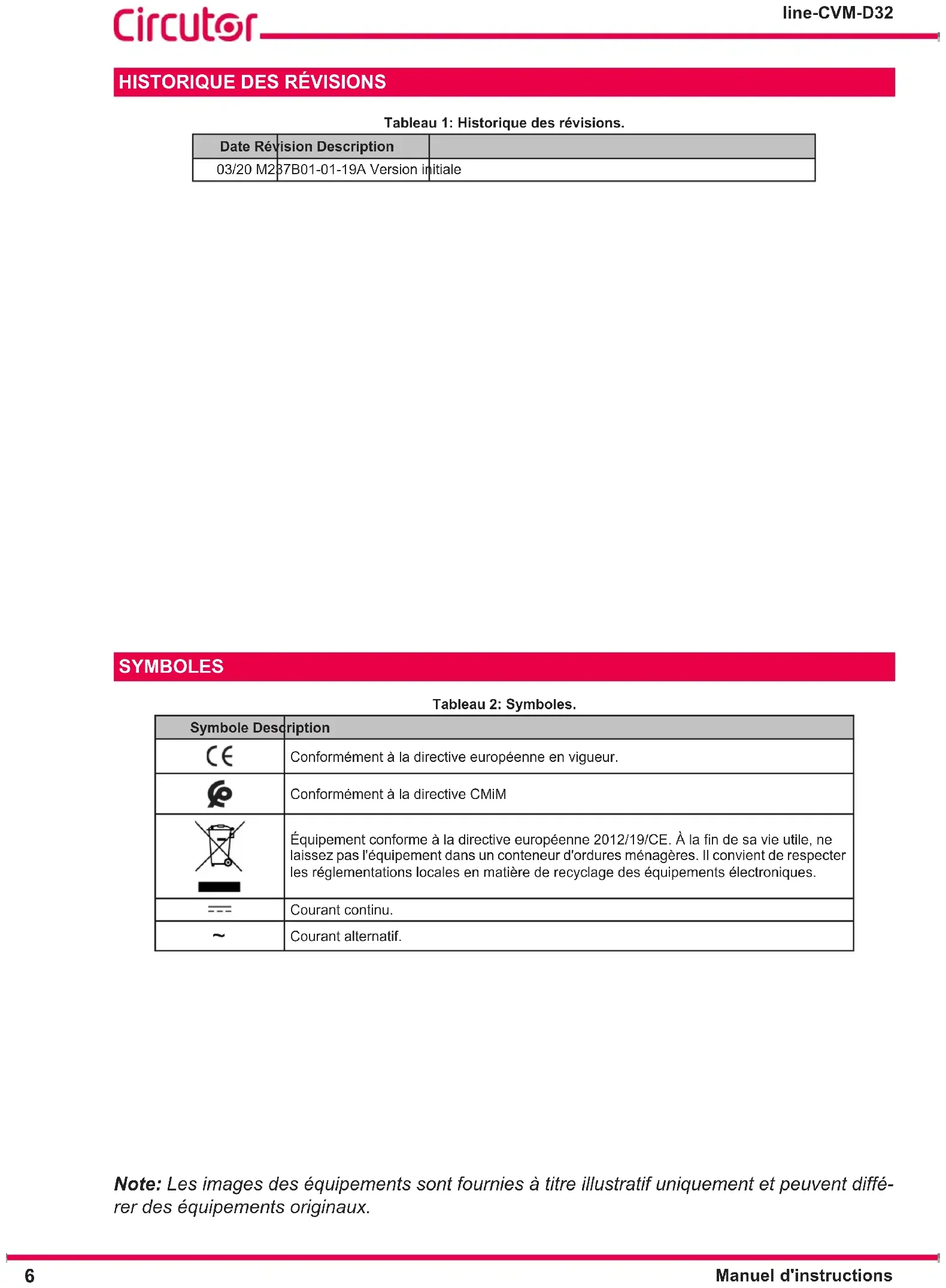

HISTORIQUE DES RÉVISIONS

Tableau 1: Historique des révisions Date Révision Description 03/20 M237B01-01-19A Version initiale Note: Les images des équipements sont fournies à titre illustratif uniquement et peuvent diffé- rer des équipements originaux. SYMBOLES Tableau 2: Symboles Symbole Description Conformément à la directive européenne en vigueur. Conformément à la directive CMiM Équipement conforme à la directive européenne 2012/19/CE. À la n de sa vie utile, ne laissez pas l'équipement dans un conteneur d'ordures ménagères. Il convient de respecter les réglementations locales en matière de recyclage des équipements électroniques. Courant continu.

Courant alternatif.7 Manuel d'instructions line-CVM-D32

1- VÉRIFICATIONS À LA RÉCEPTION

À la réception de l'équipement, vériez les points suivants : a) L'équipement correspond aux spécications de votre commande. b) L'équipement n'a subi aucun dommage pendant le transport. c) Effectuez une inspection visuelle externe de l'équipement avant de le connecter. d) Vériez qu'il comprend: - Un guide d'installation. Si vous constatez un problème à la réception, contactez immédiatement le transporteur ou le service après-vente de CIRCUTOR

2- DESCRIPTION DU PRODUIT

Le line-CVM-D32 est un appareil qui mesure, calcule et afche les principaux paramètres électriques dans des réseaux monophasés, dans des systèmes biphasés avec et sans neutre, triphasés équilibrés, avec mesure sur circuits ARON ou déséquilibrés. La mesure est réalisée en valeur réelle efcace, par trois entrées de tension CA et trois entrées de courant. La mesure de courant est effectuée de façon indirecte à travers les transformateurs /5 A, /1 A ou les transformateurs efcaces de la série MC1 et MC3 (/0.250A). L'appareil est doté de : - Display pour afcher les paramètres. - 3 touches qui permettent de naviguer à travers les différents écrans et de programmer l'appareil. - 2 sorties numériques de transistor. - Communications RS-485, avec le protocole MODBUS RTU©.8 line-CVM-D32 Manuel d'instructions Le line-CVM-D32 peut être élargi avec les modules d'extension suivants: line-M-4IO-R, module d'extension avec 4 entrées numériques et 4 sorties de relais. line-M-4IO-T, module d'extension avec 4 entrées numériques et 4 sorties de transistor. line-M-4IO-A modules d'extension avec 4 entrées et 4 sorties analogiques. line-M-4IO-RV, module d'extension avec 4 entrées numériques (230 V~) et 4 sorties de relais. line-M-EXT-PS, module adaptateur d'alimentation.9 Manuel d'instructions line-CVM-D32

Pour utiliser l'équipement en toute sécurité, il est essentiel que les personnes qui le manipulent respectent les mesures de sécurité stipulées dans la réglementa- tion du pays d'utilisation, en employant l'équipement de protection individuelle nécessaire (gants en caoutchouc, protections faciales et vêtements ignifuges ho- mologués) an d'éviter les blessures dues à la décharge ou aux arcs électriques consécutifs à l'exposition à des conducteurs sous tension, et en tenant compte des différents avertissements indiqués dans ce manuel d'instructions. L'installation de l'équipement line-CVM-D32 doit être effectuée par du personnel autorisé et qualié. Avant de manipuler, de modier la connexion ou de remplacer l'équipement, il est nécessaire de couper l'alimentation et déconnecter la mesure. Manipuler l'appareil pendant qu'il est connecté est dangereux pour les personnes. Il est essentiel de maintenir les câbles en parfait état pour éviter les accidents ou les dom- mages aux personnes et aux installations. Limitez le fonctionnement de l'équipement à la catégorie de mesure, tension ou valeurs de courant spéciées. Le fabricant de l’équipement ne peut être tenu responsable de quelque dommage que ce soit si l’utilisateur ou l’installateur ne tenait pas compte des recommandations ou des avertissements indiqués dans ce manuel, ni des dommages résultant de l’utilisation de produits ou accessoires non originaux ou d'autres marques. En cas de détection d'une anomalie ou d'une panne de l'équipement, ne prenez aucune me- sure le concernant. Vériez l'environnement dans lequel vous vous trouvez avant d'adopter une mesure. N'enta- mez pas d'action dans des environnements dangereux ou explosifs. Avant d'effectuer toute opération de maintenance, de réparation ou de manipu- lation de l'une des connexions de l'équipement, vous devez déconnecter ce der- nier de toutes les sources d'alimentation, celle de l'équipement comme celle de mesure. Si vous suspectez un dysfonctionnement de l'équipement, vous devez contacter le service après-vente du fabricant de l'équipement.10 line-CVM-D32 Manuel d'instructions

Lorsque l'appareil est branché, toucher les bornes, ouvrir des couvercles ou retirer certains éléments peut s'avérer dangereux. Cet équipement ne doit pas être utilisé avant la n de son installation. L'appareil doit être installé à l’intérieur d’un tableau électrique ou d‘un boîtier avec xation sur rail DIN (CEI 60715). La distance minimum recommandée entre les rails pour l’installation des appareils line- CVM-D32, est de 150 mm. L'appareil doit être connecté à un circuit d'alimentation protégé par des fusibles de type gl (CEI

269) ou de type M, compris entre 0,5 et 2 A. Il doit être muni d'un interrupteur magnétother-

mique ou d'un dispositif équivalent permettant de débrancher l'équipement de l'alimentation. Les circuits d'alimentation et de mesure de tension doivent être connectés avec un câble d'une section minimale de 1 mm

La ligne du secondaire du transformateur de courant doit être d'au moins 2.5 mm

de section. La température d'isolation des câbles à connecter à l'appareil doit être au moins égale à 62 ºC.

3.3.- ADAPTATEUR DE PANNEAU 72 x 72 mm

Note: L’adaptateur de panneau de 72 x 72 mm est un accessoire en vente séparément. CIRCUTOR dispose d'un adaptateur de panneau pour les appareils line-CVM-D32 et leurs modules d'extension, permettant de les installer sur des panneaux de 72 x 72 mm. La Figure 1 montre le montage de l’adaptateur de panneau sur le line-CVM-D32. Veuillez déconnecter l’appareil de toute source d’alimentation et de mesure avant de monter l’adaptateur. Figure 1: Installation de l’adaptateur de panneau

Manuel d'instructions line-CVM-D32 Tableau 3: Caractéristiques techniques de l’adaptateur de panneau Caractéristiques techniques Indice de protection IP40 Boîtier Plastique V0 auto-extinguible 68 mm 68 mm Figure 2: Découpe du panneau

Figure 3: Bornes du line-CVM-D32 : Supérieur - InférieurTableau 4: Liste des bornes du line-CVM-D32 Bornes de l'équipement 1: U1, entrée de tension L1 16: s2, entrée de courant L2 3: U2, entrée de tension L2 17: s1, entrée de courant L3 5: U3, entrée de tension L3 18: s2, entrée de courant L3 6: N, entrée neutre 19: C, commun pour les sorties numériques 9: A1 ~/ +, alimentation auxiliaire 20: 2, sortie numérique 2 11: A2 ~/ -, alimentation auxiliaire 21: 1, sortie numérique 1 13: s1, entrée de courant L1 22: B-, RS-485 14: s2, entrée de courant L1 23: S, GND pour RS-485 15: s1, entrée de courant L2 24: A +, RS-48512 line-CVM-D32 Manuel d'instructions

3.5.- EXTENSION AVEC D’AUTRES APPAREILS

Les appareils line-CVM-D32 peuvent être complétés par d’autres appareils de la gamme line, les appareils line-EDS et les modules d'extension line-M. Vous pouvez connecter aux appareils line-EDS et line-CVM jusqu'à 2 modules d'extension directement du côté droit de l’appareil (1)

line-EDS line-M line-M line-M line-M line-CVM Figure 4: Connexion line-CVM et line-EDS avec modules d'extension (1) Modules d'extension de type: line-M-4IO-R, line-M-4IO-T, line-M-4IO-RV et line-M-4IO-A Au total, dans les installations équipées d'équipements line-EDS il est possible de connecter jusqu'à sept appareils à droite. line-EDS line-M line-M line-CVM line-M line-M line-CVM line-CVM Figure 5: Installation typique d'un line-EDS avec 7 appareils Note: Dans une installation, il ne peut y avoir qu'un seul appareil line-EDS. Note: Dans des installations sans appareil line-EDS il ne peut y avoir qu'un seul line-CVM. Note: Tous les appareils line-EDS et line-CVM doivent être reliés à l'alimentation auxiliaire.

351- ADAPTATEUR D'ALIMENTATION line-M-EXT-PS

Le line-M-EXT-PS est un adaptateur d’alimentation pour les appareils de la famille line. Le mo- dule doit se connecter latéralement à gauche des appareils qu'il est prévu d'alimenter. Il peut alimenter une puissance de jusqu'à 10 VA, de sorte qu'il est en mesure d'alimenter un nombre limité d'appareils. L'ensemble maximum qu'il peut alimenter est : 1 line-EDS + 1 line-CVM + 1 line-M (Figure 6). line-EDS line-M line-M-EXT-PS line-CVM Figure 6: Ensemble maximum qu'un line-M-EXT-PS peut alimenter13 Manuel d'instructions line-CVM-D32 Vous pouvez intercaler plusieurs line-M-EXT-PS pour alimenter des ensembles d'une puis- sance supérieure à 10 VA. Chaque line-M-EXT-PS alimentera les appareils connectés à sa droite (Figure 7). line-EDS line-M line-M line-CVM line-M line-M line-CVM line-CVM line-M-EXT-PS line-M-EXT-PS line-M-EXT-PS Figure 7: Connexion avec plusieurs appareils line M-EXT-PS Note: Tous les appareils line-EDS et line-CVM Non doivent être reliés à l'alimentation auxi- liaire.

Avant d'installer le nouvel appareil, celui-ci doit être déconnecté de toute source d'alimentation, propre ou intermédiaire. Pour connecter les appareils, procédez comme suit:

1- Retirez les capuchons de protection du connecteur d'extension, situés sur le côté de l'appa-

reil, avec un tournevis plat (Figure 8). line-CVM-D32 Figure 8: Installation étape 1

2- Insérez le connecteur d'extension et les clips de xation dans l’un des appareils (Figure 9).14

line-CVM-D32 Manuel d'instructions line-CVM-D32 Figure 9: Installation étape 2

3- Connectez les deux appareils et xez-les en abaissant les clips avant (Figure 10).

line-CVM-D32 Figure 10: Installation étape 3 Pour une installation correcte de tous les équipements, veuillez consulter le ma- nuel d'instruction des différents modèles : M231B01-02-xxx : Manuel d'instructions des appareils line-EDS M239B01-02-xxx : Manuel d'instruction des modules d'extension line-M15 Manuel d'instructions line-CVM-D32

Type d'installation : 4W-3Ph VL1 VL2 VL3 N

~ / - A2 ~ / + A1 Figure 11: Mesure de réseau triphasé avec connexion à 4 ls : Transformateurs de courant.../5A,.../1A ou MC1 (/0250A) Note: Ne pas connecter transformateurs de courant MC à la terre.16 line-CVM-D32 Manuel d'instructions VL1 VL2 VL3 N

Marron/Vert Gris/Rose Vert/Blanc Rouge/Bleu Figure 12: Mesure de réseau triphasé avec connexion à 4 ls: Transformateurs de courant série MC3 (.../0.250A).17 Manuel d'instructions line-CVM-D32

362- MESURE DE RÉSEAU TRIPHASÉ AVEC CONNEXION À 3 FILS

Type d'installation : 3W-3Ph VL1 VL2 VL3

Figure 13: Mesure de réseau triphasé avec connexion à 3 ls: Transformateurs de courant.../5A,.../1A ou MC1 (/0250A) Note: Ne pas connecter transformateurs de courant MC à la terre.18 line-CVM-D32 Manuel d'instructions VL1 VL2 VL3

Marron/Vert Gris/Rose Vert/Blanc Rouge/Bleu Figure 14: Mesure de réseau triphasé avec connexion à 3 ls: Transformateurs de courant série MC3 (.../0.250A).19 Manuel d'instructions line-CVM-D32

Type d'installation : ARON VL1 VL2 VL3

Figure 15: Mesure de réseau triphasé avec connexion à 3 ls et transformateurs en connexion ARON. Note: Ne pas connecter transformateurs de courant MC à la terre.20 line-CVM-D32 Manuel d'instructions

364- MESURE DE RÉSEAU BIPHASÉ AVEC CONNEXION À 3 FILS

Type d'installation : 3W-2Ph VL1 VL2

Figure 16: Mesure de réseau biphasé avec connexion à 3 ls. Note: Ne pas connecter transformateurs de courant MC à la terre.21 Manuel d'instructions line-CVM-D32

365- MESURE DE RÉSEAU MONOPHASÉ DE PHASE À PHASE, À 2 FILS

Type d'installation : 2W-2Ph VL1 VL2

Figure 17: Mesure de réseau monophasé de phase à phase, à 2 ls. Note: Ne pas connecter transformateurs de courant MC à la terre.22 line-CVM-D32 Manuel d'instructions

366- MESURE DE RÉSEAU MONOPHASÉ DE PHASE À NEUTRE, À 2 FILS

Type d'installation : 2W-1Ph VL1 N

Figure 18: Mesure de réseau monophasé de phase à neutre, à 2 ls. Note: Ne pas connecter transformateurs de courant MC à la terre.23 Manuel d'instructions line-CVM-D32

line-CVM-D32 est un analyseur de réseaux sur les quatre quadrants (consommation et pro- duction). L'appareil peut fonctionner suivant trois conventions de mesure différentes : Convention de mesure CIRCUTOR. Convention de mesure CEI. Convention de mesure IEEE. La conguration de la convention de mesure est réalisée dans le menu de conguration, voir «

90º 180º -90º MonophaséMonophaséMonophasé MonophaséTriphaséTriphaséTriphaséTriphasé Capacitif CapacitifInductif Inductif Puissance générée Puissance consommée

+ 1 + 1 Valeurs de cos φ en fonctionnement du récepteur (Q1,Q4) Figure 20: Convention de mesure CEI24 line-CVM-D32 Manuel d'instructions Convention de mesure IEEE: Wartości cos φ przy działaniu odbiorczym (Q1,Q4)

+ 1 Valeurs de cos φ en fonctionnement du récepteur (Q1,Q4) Figure 21: Conventions de mesures IEEE

4.1.- PARAMÈTRES DE MESURE

L'appareil mesure et visualise différents types de paramètres: Paramètres électriques, Paramètres de qualité, tels que surtensions, creux et coupures selon EN50160. Tableau 5: Paramètres de mesure du line-CVM-D32 Paramètre Unités Phases L1-L2-L3 Total III Valeur max Valeur min Tension phase-neutre V

Puissance active consommée (2)

Puissance active générée (2)

Puissance réactive var

Puissance réactive consommée (2) var

Puissance réactive générée (2) var

Puissance réactive inductive varL

Puissance réactive inductive consommée (2) varL

Puissance réactive inductive générée (2) varL

Puissance réactive capacitive varC

Puissance réactive capacitive consommée (2) varC

Puissance réactive capacitive générée (2) varC

Facteur de puissance PF

Facteur de puissance consommée (2)

Manuel d'instructions line-CVM-D32 Tableau 5 (suite): Paramètres de mesure du line-CVM-D32 Paramètre Unités Phases L1-L2-L3 Total III Valeur max Valeur min Facteur de puissance générée (2)

(2) THD de courant %

(2) Décomposition harmonique Tension (2) (jusqu'au 40e harmonique) V - %

Décomposition harmonique Courant (2) (jusqu'au 40e harmonique) A - %

Énergie active consommée kWh

Énergie active générée kWh

Énergie active consommée Tarifs 1-2-3-4 kWh

Énergie active générée Tarifs 1-2-3-4 kWh

Énergie réactive inductive consommée kvarLh

Énergie réactive inductive générée kvarLh

Énergie réactive inductive consommée Tarifs 1-2- 3-4 kvarLh

Énergie réactive inductive générée Tarifs 1-2-3-4 kvarLh

Énergie réactive capacitive consommée kvarCh

Énergie réactive capacitive générée kvarCh

Énergie réactive capacitive consommée Tarifs 1-2- 3-4 kvarCh

Énergie réactive capacitive généréeTarifs 1-2-3-4 kvarCh

Énergie réactive consommée (2) kvarh

Énergie réactive générée (2) kvarh

Énergie réactive consommée Tarifs 1-2-3-4 (2) kvarh

Énergie réactive générée Tarifs 1-2-3-4 (2) kvarh

Énergie apparente consommée kVAh

Énergie apparente générée kVAh

Énergie apparente consommée Tarifs 1-2-3-4 kVAh

Énergie apparente générée Tarifs 1-2-3-4 kVAh

Demande maximale du courant Tarifs 1-2-3-4

Demande maximale de la puissance active Tarifs 1-2-3-4

Demande maximale de la puissance apparente Tarifs 1-2-3-4

Demande maximale de la puissance réactive inductive Tarifs 1-2-3-4 (2) varL

Demande maximale de la puissance réactive capacitive Tarifs 1-2-3-4 (2) varC

Demande maximale de la puissance réactive Tarifs 1-2-3-4 (2) var

- - -26 line-CVM-D32 Manuel d'instructions Tableau 5 (suite): Paramètres de mesure du line-CVM-D32 Paramètre Unités Phases L1-L2-L3 Total III Valeur max Valeur min Angle θ V-I (2)

Compteur de surtension (2)

Compteur de creux (2)

Compteur de coupures de tension (2)

Paramètre Unités T1-T2-T3-T4 Total Nbre d'heures de l'énergie active consommée heures

Nbre d'heures de l'énergie active produite heures

Coût d l'énergie active consommée EUR

Coût de l'énergie active générée EUR

de l'énergie active consommée kgCO

de l'énergie active générée kgCO

(2) Variables uniquement consultables par les communications, voir « 7.3.- CARTE MÉMOIRE MODBUS »

411- PARAMÈTRES DE QUALITÉ

Pour le contrôle de la qualité de l'approvisionnement, il convient de dénir les niveaux de ten- sion, en valeur efcace vraie, à partir desquels l'appareil doit enregistrer un événement. Selon la norme EN-61000-4-30, la valeur efcace de toutes les magnitudes de courant alternatif doit être calculée pour chaque cycle, en rafraîchissant chaque ½ cycle. Si la valeur effective dé- passe certains seuils programmés, cela signie qu'il s'est produit un événement. L'appareil détecte des événements de qualité tels que les surtensions, les creux et des cou- pures de tension. La Figure 22 montre un exemple de ces événements. Figure 22: Exemple d'événement de qualité Surtension L'intervalle de temps t0 de la Figure 22 montre un événement de surtension. La durée de l'évé- nement est égale au temps durant lequel le signal est au-dessus du seuil conguré (« 6.2.2.- SURTENSION ET CREUX »), dans cet exemple, il est xé à 110 % de la tension nominale, plus27 Manuel d'instructions line-CVM-D32 le temps que le signal tarde à descendre de la valeur, comprenant une hystérésis de 2 %. Creux de tension Les intervalles de temps t1 et t3 de la Figure 22 montrent deux creux de tension. La durée de l'événement est égale au temps durant lequel le signal est en dessous du seuil conguré («

6.2.2.- SURTENSION ET CREUX »), dans cet exemple, il est xé à 90 % de la tension nominale.

Coupure de tension L'intervalle de temps t2 de la Figure 22 montre un évènement de coupure ou d'interruption. La durée de l'événement est égale au temps durant lequel le signal est en dessous du seuil con- guré (« 6.2.3.- COUPURE ET VALEUR D'HYSTÉRÉSIS »), dans cet exemple, il est xé à 10 % de la tension nominale, plus le temps que le signal tarde à remonter de la valeur, comprenant une hystérésis de 2 %.

4.2.- INDICATEURS LED

CPU ALARMA ALARM line-CVM-D32 Figure 23: LED : line-CVM-D32 Les appareils line-CVM-D32 disposent de 2 indicateurs LED : CPU indique l'état de l'appareil. Tableau 6: LED CPU LED Description CPU Clignotant : Couleur blanche : Indique que l'appareil est connecté à l'alimentation ALARME, indique si une alarme a été activée : Tableau 7: LED ALARME LED Description ALARME Allumé : Couleur rouge : Indique qu'une alarme a été activée28 line-CVM-D32 Manuel d'instructions

L'appareil dispose d'un afchage TFT à 4 lignes pour afcher les paramètres mesurés et effec- tuer la conguration. AVG

line-CVM-D32 Figure 24: Afchage line-CVM-D32. Dans la zone inférieure droite de l'afchage, le code Tx clignote, indiquant le tarif actuel.

4.4.- FONCTIONS DU CLAVIER

Le modèle line-CVM-D32 est doté de 3 touches pour l'afchage et la conguration de l'appareil. Menu d'afchage : Tableau 8: Fonction du clavier : Menu d'afchage. Touche Pression Écran précédant Pression longue (> 2 s) : Afchage des valeurs maximales ou des valeurs générées. Accès au menu d'afchage suivant Pression longue (> 2 s) : Entrer ou sortir du menu de conguration Écran suivant Pression longue (> 2 s) : Afchage des valeurs minimales ou des valeurs générées. Menu de conguration : Tableau 9: Fonction du clavier : Menu de conguration. Touche Pression Écran précédent / Modication de la valeur du chiffre Pression longue (> 2 s) : Accès à la programmation du premier paramètre de l'écran. Accès au menu d'afchage suivant. Se déplace entre les chiffres. Pression longue (> 2 s) : Valide la valeur programmée Écran suivant / Modication de la valeur du chiffre Pression longue (> 2 s) : Accès à la programmation du second paramètre de l'écran.29 Manuel d'instructions line-CVM-D32

4.5.- SORTIES NUMÉRIQUES

L'appareil dispose de deux sorties numériques de transistor (bornes 19, 20 et 21 du Tableau 4). Les sorties numériques peuvent être congurées comme des alarmes, des sorties d'impulsions ou peuvent être activées manuellement par le menu de conguration, voir « 6.6.- CONFIGURA- TION DES SORTIES NUMÉRIQUES 1 ET 2 ».

Le line-CVM-D32 organise tous les écrans de visualisation en 8 menus, Figure 26 INFO AVG

ALL INST, Menu de valeurs instantanées ENER, Menu énergie DEM, Menu de demande maximale THDV, Menu harmoniques de tension THDA, Menu harmoniques de courant ENER, Menu compteurs INFO, Menu informations EVQ, Menu de paramètres de qualité IO, Menu Entrées / Sorties Figure 26: Menu d'afchage.31 Manuel d'instructions line-CVM-D32

5.1.- MENU DE VALEURS INSTANTANÉES

Le menu de valeurs instantanées est identié par le code INST dans la partie inférieure gauche de l'afchage. Utilisez les touches et pour naviguer entre les différents écrans: AVG

Tension moyenne phase - neutre (V) Courant moyen (A) Fréquence (Hz) Cos φ triphasé

Puissance active totale (W) Puissance réactive totale (var) Puissance apparente totale (VA) Facteur de puissance triphasé

var var var var Puissance réactive inductive L1 (varL) Puissance réactive inductive L2 (varL) Puissance réactive inductive L3 (varL) Puissance réactive inductive totale (varL)

var var var var Puissance réactive capacitive L1 (varC) Puissance réactive capacitive L2 (varC) Puissance réactive capacitive L3 (varC) Puissance réactive capacitive totale (varC)

Facteur de puissance L1 Facteur de puissance L2 Facteur de puissance L3 Facteur de puissance triphasé

511- VALEURS MAXIMALES ET MINIMALES

Maintenez la touche enfoncée (> 2 secondes) , quand un écran de valeurs instantanées est en cours d'afchage, pour accéder aux valeurs maximales. La visualisation des valeurs maximales est réalisée par 2 écrans alternés, où sont afchées les valeurs maximales ainsi que la date et l'heure auxquelles elles ont été produites, Figure 27 AVG

cos AVG 25/07/19 08:25 AVG LIII MAX 05/03/19 16:00 14/06/19 20:20 05/05/19 13:00 Figure 27: Écrans de valeurs maximales Maintenez la touche enfoncée (> 2 secondes) pour visualiser les valeurs minimales. L'afchage des valeurs minimales est similaire à celui des valeurs maximales.33 Manuel d'instructions line-CVM-D32 Les valeurs maximales et minimales peuvent être supprimées dans le menu de conguration («6.1.6.- EFFACEMENT DES MAXIMUMS, MINIMUMS ET DEMANDE MAXIMUM ») ou par communication.

Le menu des paramètres énergétiques est identié par le code ENER dans la partie inférieure gauche de l'afchage. Utilisez les touches et pour naviguer entre les différents écrans: kWh ENER

Énergie active consommée totale (kWh / MWh) (3) Énergie réactive capacitive consommée totale (kvarCh /MvarCh) (3) Énergie réactive inductive consommée totale (kvarLh / MvarLh) (3) Énergie apparente consommée totale (kVAh / MVAh) (3) T1+ kWh ENER

Énergie active consommée Tarif 1 (kWh / MWh) (3) Énergie réactive capacitive consommée Tarif 1 (kvarCh /MvarCh) (3) Énergie réactive inductive consommée Tarif 1 (kvarLh / MvarLh) (3) Énergie apparente consommée Tarif 1 (kVAh / MVAh) (3) kWh T2+ ENER

Énergie active consommée Tarif 2 (kWh / MWh) (3) Énergie réactive capacitive consommée Tarif 2 (kvarCh /MvarCh) (3) Énergie réactive inductive consommée Tarif 2 (kvarLh / MvarLh) (3) Énergie apparente consommée Tarif 2 (kVAh / MVAh) (3) kWh T3+ ENER

Énergie active consommée Tarif 3 (kWh / MWh) (3) Énergie réactive capacitive consommée Tarif 3 (kvarCh /MvarCh) (3) Énergie réactive inductive consommée Tarif 3 (kvarLh / MvarLh) (3) Énergie apparente consommée Tarif 3 (kVAh / MVAh) (3) kWh ENER

Énergie active consommée Tarif 4 (kWh / MWh) (3) Énergie réactive capacitive consommée Tarif 4 (kvarCh /MvarCh) (3) Énergie réactive inductive consommée Tarif 4 (kvarLh / MvarLh) (3) Énergie apparente consommée Tarif 4 (kVAh / MVAh) (3) Si l'appareil a été conguré pour fonctionner dans les 4 quadrants (« 6.1.3.- QUADRANTS ET CONVENTIONS DE MESURE »), en maintenant les touches ou enfoncées (> 2 se- condes) vous pourrez visualiser les écrans des énergies générées:34 line-CVM-D32 Manuel d'instructions kWh ENER

Énergie active générée totale (kWh / MWh) (3) Énergie réactive capacitive générée totale (kvarCh /MvarCh) (3) Énergie réactive inductive générée totale (kvarLh / MvarLh) (3) Énergie apparente générée totale (kVAh / MVAh) (3) T1- kWh ENER

Énergie active générée Tarif 1 (kWh / MWh) (3) Énergie réactive capacitive générée Tarif 1 (kvarCh /MvarCh) (3) Énergie réactive inductive générée Tarif 1 (kvarLh / MvarLh) (3) Énergie apparente générée Tarif 1 (kVAh / MVAh) (3) kWh T2- ENER

Énergie active générée Tarif 2 (kWh / MWh) (3) Énergie réactive capacitive générée Tarif 2 (kvarCh /MvarCh) (3) Énergie réactive inductive générée Tarif 2 (kvarLh / MvarLh) (3) Énergie apparente générée Tarif 2 (kVAh / MVAh) (3) kWh T3- ENER

Énergie active générée Tarif 3 (kWh / MWh) (3) Énergie réactive capacitive générée Tarif 3 (kvarCh /MvarCh) (3) Énergie réactive inductive générée Tarif 3 (kvarLh / MvarLh) (3) Énergie apparente générée Tarif 3 (kVAh / MVAh) (3) kWh ENER

Énergie active générée Tarif 4 (kWh / MWh) (3) Énergie réactive capacitive générée Tarif 4 (kvarCh /MvarCh) (3) Énergie réactive inductive générée Tarif 4 (kvarLh / MvarLh) (3) Énergie apparente générée Tarif 4 (kVAh / MVAh) (3) (3) L’unité d’afchage de l’énergie dépend des relations de transformation programmées : (Primaire Tension x Primaire Courant) / (Secondaire Tension x Secondaire Courant) < 1000 → k (Primaire Tension x Primaire Courant) / (Secondaire Tension x Secondaire Courant) ≥ 1000 → M Si la valeur de l’énergie dépasse les chiffres d’afchage du display, une èche apparaît sur le côté gauche de la valeur pour l’indiquer. La valeur totale peut être afchée par communications. kWh ENER

Figure 28: Valeurs d’énergie supérieures aux chiffres du display Maintenez à nouveau les touches ou appuyées pour revenir à la visualisation des énergies consommées.35 Manuel d'instructions line-CVM-D32

5.3.- MENU DE DEMANDE MAXIMALE

Le menu des paramètres de demande maximale est identié par le code DEM dans la partie inférieure gauche de l'afchage. La période de calcul de la demande maximale peut être congurée dans la rubrique «6.1.5.- PÉRIODES DE CALCUL » ou par communication. Utilisez les touches et pour naviguer entre les différents écrans:

Demande maximale du courant L1, Tarif 1 (A) Demande maximale du courant L2, Tarif 1 (A) Demande maximale du courant L3, Tarif 1 (A) Demande maximale du courant total, Tarif 1 (A)

Demande maximale de la puissance active L1, Tarif 1 (W) Demande maximale de la puissance active L2, Tarif 1 (W) Demande maximale de la puissance active L3, Tarif 1 (W) Demande maximale de la puissance active totale, Tarif 1 (W)

Demande maximale de la puissance apparente L1, Tarif 1 (VA) Demande maximale de la puissance apparente L2, Tarif 1 (VA) Demande maximale de la puissance apparente L3, Tarif 1 (VA) Demande maximale de la puissance apparente totale, Tarif 1(VA)

Demande maximale du courant L1, Tarif 2 (A) Demande maximale du courant L2, Tarif 2 (A) Demande maximale du courant L3, Tarif 2 (A) Demande maximale du courant total, Tarif 2 (A)

Demande maximale de la puissance active L1, Tarif 2 (W) Demande maximale de la puissance active L2, Tarif 2 (W) Demande maximale de la puissance active L3, Tarif 2 (W) Demande maximale de la puissance active totale, Tarif 2 (W)

Demande maximale de la puissance apparente L1, Tarif 2 (VA) Demande maximale de la puissance apparente L2, Tarif 2 (VA) Demande maximale de la puissance apparente L3, Tarif 2 (VA) Demande maximale de la puissance apparente totale, Tarif 2(VA)36 line-CVM-D32 Manuel d'instructions

Demande maximale du courant L1, Tarif 3 (A) Demande maximale du courant L2, Tarif 3 (A) Demande maximale du courant L3, Tarif 3 (A) Demande maximale du courant total, Tarif 3 (A)

Demande maximale de la puissance active L1, Tarif 3 (W) Demande maximale de la puissance active L2, Tarif 3 (W) Demande maximale de la puissance active L3, Tarif 3 (W) Demande maximale de la puissance active totale, Tarif 3 (W)

Demande maximale de la puissance apparente L1, Tarif 3 (VA) Demande maximale de la puissance apparente L2, Tarif 3 (VA) Demande maximale de la puissance apparente L3, Tarif 3 (VA) Demande maximale de la puissance apparente totale, Tarif 3(VA)

Demande maximale du courant L1, Tarif 4 (A) Demande maximale du courant L2, Tarif 4 (A) Demande maximale du courant L3, Tarif 4 (A) Demande maximale du courant total, Tarif 4 (A)

Demande maximale de la puissance active L1, Tarif 4 (W) Demande maximale de la puissance active L2, Tarif 4 (W) Demande maximale de la puissance active L3, Tarif 4 (W) Demande maximale de la puissance active totale, Tarif 4 (W)

Demande maximale de la puissance apparente L1, Tarif 4 (VA) Demande maximale de la puissance apparente L2, Tarif 4 (VA) Demande maximale de la puissance apparente L3, Tarif 4 (VA) Demande maximale de la puissance apparente totale, Tarif 4(VA)

531- VALEURS MAXIMALES

Maintenez la touche enfoncée (> 2 secondes) , quand un écran de demande maximale est en cours d'afchage, pour accéder aux valeurs maximales. La visualisation des valeurs maximales est réalisée par 2 écrans alternés, où sont afchées les valeurs maximales ainsi que la date et l'heure auxquelles elles ont été produites, Figure 25 Les valeurs maximales peuvent être supprimées dans le menu de conguration («6.1.6.- EFFACEMENT DES MAXIMUMS, MINIMUMS ET DEMANDE MAXIMUM ») ou par communication.37 Manuel d'instructions line-CVM-D32

5.4.- MENU DE PARAMÈTRES DE QUALITÉ

Le menu des paramètres de qualité est identié par le code EVQ dans la partie inférieure gauche de l'afchage. Utilisez les touches et pour naviguer entre les différents écrans:

ALL Nombre d'événements de qualité détectés en L1 Nombre d'événements de qualité détectés en L2 Nombre d'événements de qualité détectés en L3

SWELL Nombre de surtensions (SWELL) détectées en L1 Nombre de surtensions (SWELL) détectées en L2 Nombre de surtensions (SWELL) détectées en L3

DIP Nombre de creux de tension (DIP) détectés en L1 Nombre de creux de tension (DIP) détectés en L2 Nombre de creux de tension (DIP) détectés en L3

INT Nombre de coupures de tension (INTERRUPTION) détectées en L1 Nombre de coupures de tension (INTERRUPTION) détectées en L2 Nombre de coupures de tension (INTERRUPTION) détectées en L3 Les compteurs des paramètres de qualité peuvent être effacés dans le menu de conguration («6.2.4.- EFFACEMENT DES PARAMÈTRES DE QUALITÉ ») ou par communication.38 line-CVM-D32 Manuel d'instructions

5.5.- MENU HARMONIQUES DE TENSION

Note: Menu visible si votre afchage par display a été conguré, voir «6.1.8.- VISUALISATION DES HARMONIQUES ET DEVISE ». Utilisez les touches et pour naviguer entre les différents écrans:

THD de tension L1 ( %) THD de tension L2 ( %) THD de tension L3 ( %)

Harmonique de tension fondamental L1 (V) Harmonique de tension fondamental L2 (V) Harmonique de tension fondamental L3 (V) L'afchage des harmoniques de tension impairs, jusqu'au 39e, est identié par le code HVx dans la partie inférieure gauche de l'afchage. X: Nº d'harmonique

Note: Menu visible si votre afchage par display a été conguré, voir «6.1.8.- VISUALISATION DES HARMONIQUES ET DEVISE ». Utilisez les touches et pour naviguer entre les différents écrans :

THD de courant L1 ( %) THD de courant L2 ( %) THD de courant L3 ( %)39 Manuel d'instructions line-CVM-D32

Harmonique de courant fondamental L1 (A) Harmonique de courant fondamental L2 (A) Harmonique de courant fondamental L3 (A) L'afchage des harmoniques de courant impairs, jusqu'au 39e, est identié par le code HAx dans la partie inférieure gauche de l'afchage. x: Nº d'harmonique

Le menu de compteurs est identié par le code COUNT dans la partie inférieure gauche de l'afchage. Utilisez les touches et pour naviguer entre les différents écrans:

COUNT Nbre d'heures de l'énergie active consommée totale (h) Coût de l'énergie active consommée totale (EUR) Émissions de CO

de l'énergie active consommée totale (kgCO

COUNT Nbre d'heures de l'énergie active consommée, Tarif 1 (h) Coût de l'énergie active consommée, Tarif 1 (EUR) Émissions de CO

de l'énergie active consommée Tarif 1 (kgCO

COUNT Nbre d'heures de l'énergie active consommée, Tarif 2 (h) Coût de l'énergie active consommée, Tarif 2 (EUR) Émissions de CO

de l'énergie active consommée, Tarif 2 (kgCO

kgCO2COUNT Nbre d'heures de l'énergie active consommée, Tarif 3 (h) Coût de l'énergie active consommée, Tarif 3 (EUR) Émissions de CO

de l'énergie active consommée, Tarif 3 (kgCO

COUNT Nbre d'heures de l'énergie active consommée, Tarif 4 (h) Coût de l'énergie active consommée, Tarif 4 (EUR) Émissions de CO

de l'énergie active consommée, Tarif 4 (kgCO

Si l'appareil a été conguré pour fonctionner dans les 4 quadrants (« 6.1.3.- QUADRANTS ET CONVENTIONS DE MESURE »), en maintenant les touches ou enfoncées (> 2 se- condes) vous pourrez visualiser les écrans des consommations générées:

COUNT Nbre d'heures de l'énergie active produite totale (h) Coût de l'énergie active générée totale (EUR) Émissions de CO

de l'énergie active générée totale (kgCO

COUNT Nbre d'heures de l'énergie active produite, Tarif 1 (h) Coût de l'énergie active générée, Tarif 1 (EUR) Émissions de CO

de l'énergie active générée, Tarif 1 (kgCO

COUNT Nbre d'heures de l'énergie active produite, Tarif 2 (h) Coût de l'énergie active générée, Tarif 2 (EUR) Émissions de CO

de l'énergie active générée, Tarif 2 (kgCO

kgCO2 COUNT Nbre d'heures de l'énergie active produite, Tarif 3 (h) Coût de l'énergie active générée, Tarif 3 (EUR) Émissions de CO

de l'énergie active générée, Tarif 3 (kgCO

COUNT Nbre d'heures de l'énergie active produite, Tarif 4 (h) Coût de l'énergie active générée, Tarif 4 (EUR) Émissions de CO

de l'énergie active générée, Tarif 4 (kgCO

Les compteurs peuvent être effacés dans le menu de conguration («6.1.7.- EFFACEMENT DES ÉNERGIES ET DE L'ENSEMBLE ») ou par communication.41 Manuel d'instructions line-CVM-D32

5.8.- MENU INFORMATIONS

Le menu d'information est identié par le code INFO dans la partie inférieure gauche de l'afchage. Utilisez les touches et pour naviguer entre les différents écrans: 10/07/2019 08:56:55 DATE INFO Date et heure actuelle MODEL S/N CVM line-CVM-D32

INFO Modèle d'appareil Numéro de série Version du logiciel de l'appareil MODEL S/N SLOT1line-M-4IO-T

INFO Note : Écran visible si un module d'extension est connecté. Modèle du module d'extension connecté au line-CVM-D32 dans le SLOT1 (4) Numéro de série du module d'extension Version du rmware du module d'extension MODEL S/N line-M-4IO-R 123555234120.1.4SLOT2 INFO Note : Écran visible si un module d'extension est connecté. Modèle du module d'extension connecté au line-CVM-D32 dans le SLOT2 (5) Numéro de série du module d'extension Version du rmware du module d'extension (4) Le SLOT1 correspond au premier module d'extension connecté à droite du line-CVM-D32. (5) Le SLOT2 correspond au deuxième module connecté à droite du line-CVM-D32. Note: Si, à gauche du line-CVM-D32, un line-EDS a été connecté, les écrans d'information des modules d'extension connectés ne sont pas visibles sur le line-CVM-D32.42 line-CVM-D32 Manuel d'instructions

5.9.- MENU ENTRÉES / SORTIES

Le menu des entrées / sorties est identié par le code IO dans la partie inférieure gauche de l'afchage. Utilisez les touches et pour naviguer entre les différents écrans: OUT1 MAN.OFF OUT1 CVM OUT2 MAN.OFF

OUT1, État de la sortie numérique 1 du line-CVM-D32 OUT2, État de la sortie numérique 2 du line-CVM-D32 Afchage de l'état ou de la valeur des entrées et sorties des modules d'extension connec- tés : Note: Écrans visibles si un module d'extension est connecté. IN1

État/valeur des entrées du module d'extension connecté (6) OUT1

État/valeur des sorties du module d'extension connecté (6) Si la valeur de l’entrée analogique ou de l’entrée numérique (mode d’entrée d’impulsion) dépasse les chiffres d’afchage du display, une èche apparaît sur le côté gauche de la valeur pour l’indiquer (Figure 28). La valeur totale peut être afchée par communications. Note: Si, à gauche du line-CVM-D32, un line-EDS a été connecté, les écrans d'entrées / sorties des modules d'extension connectés ne sont pas visibles sur le line-CVM-D32.43 Manuel d'instructions line-CVM-D32

Le line-CVM-D32, organise la conguration de l'appareil en 8 menus, Figure 29 Pour accéder au menu de conguration, maintenez la touche enfoncée (>2 s) . AVG

DATE FORMAT DATE DD/MM/YY SETUPRATIO T1+0.00000 0.00000 RATIO T2+kgCO2SETUP MEASURE, Paramètres de mesure EVQ, Paramètres de qualité DATE, Horloge d'équipe MODBUS, Communications kgCO2 -EUR, Ratios OUT1, Sortie numérique 1 OUT2, Sortie numérique 2 Configuration des modules d'extension Figure 29: Menu de conguration.44 line-CVM-D32 Manuel d'instructions Si des modules d'extension sont connectés à l'appareil, vous pourrez accéder à la conguration des modules après la conguration de la sortie numérique 2. Voir le manuel d'instructions des modules d'extension pour effectuer la conguration correcte de ceux-ci (M239B01-02-xxx). Le menu de configuration de l'appareil est protégé par mot de passe. En accédant à la conguration de l'un des paramètres de l'appareil pour la première fois, l'écran de mot de passe s'afche, Figure 30. ENTER PASSWORD: SETUP Figure 30: Mot de passe de conguration. Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Valeur du mot de passe par défaut: 97531. Note: La valeur du mot de passe peut être modiée, voir « 6.1.9.- RÉTROÉCLAIRAGE DU DIS-

PLAY ET MOT DE PASSE »

Note: Dans la rubrique «ANNEXE A.- MENU DE CONFIGURATION », vous pourrez consulter le menu complet de conguration.

Cet écran permet de congurer la valeur du primaire et du secondaire de tension. PRIMARY VT

SECONDARY VTSETUP MEASURE Maintenez la touche enfoncée pour programmer le primaire de tension (PRIMARY VT). Maintenez la touche enfoncée pour programmer le secondaire de tension (SECONDARY VT). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée .45 Manuel d'instructions line-CVM-D32 Primaire de tension: Valeur minimale: 1.0 V Valeur maximale: 2000000.0 V Secondaire de tension: Valeur minimale: 1.00 V Valeur maximale: 2000000.00 V Utilisez la touche pour passer au point de programmation suivant.

612- PRIMAIRE ET SECONDAIRE DE COURANT

Cet écran permet de congurer la valeur du primaire et secondaire de courant. SETUPPRIMARY CT

SECONDARY CT MEASURE Maintenez la touche enfoncée pour programmer le primaire de courant (PRIMARY CT). Maintenez la touche enfoncée pour programmer le secondaire de courant (SECONDARY CT). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Primaire de courant: Valeur minimale: 1.0 A Valeur maximale: 2000000.0 A Secondaire de courant: Valeur minimale: 0.25 A Valeur maximale: 5.00 A Utilisez la touche pour passer au point de programmation suivant.46 line-CVM-D32 Manuel d'instructions

613- QUADRANTS ET CONVENTIONS DE MESURE

Cet écran permet de congurer les quadrants de travail de l'appareil et la convention de mesure à utiliser. SETUP QUADRANTS

IEC SIGN CONVENTION MEASURE Maintenez la touche enfoncée pour programmer Quadrant (QUADRANTS). Maintenez la touche enfoncée pour programmer Convention de mesure (SIGN CONVEN- TION). Utilisez les touches et pour naviguer entre les différentes options: Quadrants: 2Q, L'appareil fonctionne avec 2 quadrants. 4Q, L'appareil fonctionne avec 4 quadrants. Convention de mesure: CEI, convention de mesure CEI CIRC, Convention de mesure Circutor. IEEE, convention de mesures IEEE. Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

614- TYPE D'INSTALLATION

Cet écran permet de congurer le type d'installation (CIRCUIT TYPE). SETUP CIRCUIT TYPE 4W-3Ph MEASURE Maintenez la touche enfoncée pour entrer en mode programmation. Utilisez les touches et pour naviguer entre les différentes options: 4W-3Ph, Mesure de réseau triphasé avec connexion à 4 ls. 3W-3Ph, Mesure de réseau triphasé avec connexion à 3 ls. 3W-2Ph, Mesure de réseau biphasé avec connexion à 3 ls.47 Manuel d'instructions line-CVM-D32 2W-2Ph, Mesure de réseau monophasé de phase à phase, à 2 ls. 2W-1Ph, Mesure de réseau monophasé de phase à neutre, à 2 ls. ARON, Mesure de réseau triphasé avec connexion à 3 ls et transformateurs en connexion ARON. Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

615- PÉRIODES DE CALCUL

Cet écran permet de congurer les périodes de calcul de l'appareil. SETUPAGGREGATION PERIOD PD PERIOD min

min MEASURE Maintenez la touche enfoncée pour programmer le temps d'agrégation, c'est-à-dire la période d'intégration des mesures (AGGREGATION PERIOD). Maintenez la touche enfoncée pour programmer la période d'intégration du calcul de la demande maximale (PD PERIOD). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Temps d'agrégation: Valeur minimale: 1 minute. Valeur maximale: 60 minutes. Note: La valeur programmée doit être un diviseur de 60, c'est-à-dire la division entre 60 / le temps d'agrégation doit être exacte. Période d'intégration de la demande maximum: Valeur minimale: 1 minute. Valeur maximale: 60 minutes. Utilisez la touche pour passer au point de programmation suivant.48 line-CVM-D32 Manuel d'instructions

616- EFFACEMENT DES MAXIMUMS, MINIMUMS ET DEMANDE MAXIMUM

Cet écran permet d’effacer les valeurs maximales, minimales et le calcul de la demande maxi- male.

SETUPCLEAR MAX / MIN

YES/NO ? YES/NO ? CLEAR PD Maintenez la touche enfoncée pour effacer les valeurs maximales et minimales de toutes les variables de mesure (CLEAR MAX/MIN). Maintenez la touche enfoncée pour procéder à l'effacement du calcul et de la valeur maxi- mum de la demande maximale (CLEAR PD). Utilisez les touches et pour naviguer entre les différentes options: YES, La suppression des valeurs est effectuée. NO, La suppression des valeurs n'est pas effectuée. Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

617- EFFACEMENT DES ÉNERGIES ET DE L'ENSEMBLE

Cet écran efface les compteurs d'énergie et permet de réaliser un effacement de toutes les données. SETUPCLEAR ENERGY YES/NO ? YES/NO ? CLEAR ALL Maintenez la touche enfoncée pour effacer les compteurs d'énergie et les compteurs horaires, de coût et d'émissions de CO

(CLEAR ENERGY). Maintenez la touche enfoncée pour procéder à un effacement complet (CLEAR ALL). L'ef- facement complet supprime les valeurs maximales et minimales, le calcul de la demande maxi- male, la valeur maximum de la demande maximale et les compteurs des paramètres de qualité. Utilisez les touches et pour naviguer entre les différentes options: YES, La suppression des valeurs est effectuée. NO, La suppression des valeurs n'est pas effectuée.49 Manuel d'instructions line-CVM-D32 Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

618- VISUALISATION DES HARMONIQUES ET DEVISE

Cet écran permet de congurer la visualisation des harmoniques et la devise utilisée pour les calculs. SETUPSHOW HARMONICS YES EUR COIN Maintenez la touche enfoncée pour programmer la visualisation des harmoniques (SHOW HARMONICS) Utilisez les touches et pour naviguer entre les différentes options: YES, Les harmoniques de tension et de courant sont visualisés sur le display. NO, Les harmoniques ne sont pas visibles. Maintenez la touche enfoncée pour programmer la devise (COIN). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

619- RÉTROÉCLAIRAGE DU DISPLAY ET MOT DE PASSE

Cet écran permet de programmer la durée de l’intensité lumineuse maximale du display depuis la dernière manipulation de l’appareil par le clavier. Après cette durée programmée, l’écran diminue le niveau de luminosité. Il permet également de congurer le mot de passe d'accès à la conguration des paramètres. SETUPDISPLAY DIMMING 15 min

PASSWORD Maintenez la touche enfoncée pour programmer le rétroéclairage du display (DISPLAY DIMMING). Maintenez la touche enfoncée pour programmer le mot de passe (PASSWORD).50 line-CVM-D32 Manuel d'instructions Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Rétroéclairage du display: Valeur minimale: 1 minute. Valeur maximale: 99 minutes. Mot de passe: Valeur minimale: 00000. Valeur maximale: 99999. Note: Si la valeur 0000 est programmé, le mot de passe est désactivé. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

Cet écran permet de congurer la tension et la fréquence nominale pour la détection des para- mètres de qualité. SETUP

Maintenez la touche enfoncée pour programmer Tension nominale (NOMINAL VOLTAGE). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Tension nominale: Valeur minimale: 50.0 V Valeur maximale: 2000000.0 V Maintenez la touche enfoncée pour programmer Fréquence nominale (NOMINAL FREQUEN- CY). Utilisez les touches et pour naviguer entre les différentes options: 50 Hz, 60 Hz,51 Manuel d'instructions line-CVM-D32 Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

622- SURTENSION ET CREUX

Cet écran permet de congurer les valeurs seuils pour la détection des surtensions et des creux. SWELL DIP

SETUP EVQ Maintenez la touche enfoncée pour programmer la valeur seuil pour la détection d'une surtension, en % par rapport à la valeur nominale de la tension (SWELL). Maintenez la touche enfoncée pour programmer la valeur seuil pour la détection d'un creux, en % par rapport à la valeur nominale de la tension (DIP). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Surtension: Valeur minimale: 100.0 % Valeur maximale: 150.0 % Creux: Valeur minimale: 50.0 % Valeur maximale: 97.0 % Utilisez la touche pour passer au point de programmation suivant.

623- COUPURE ET VALEUR D'HYSTÉRÉSIS

Cet écran permet de congurer les valeurs seuil pour la détection d'une coupure et la valeur d'hystérésis des paramètres de qualité. INTERRUPTIONHISTERESISSETUP EVQ

%52 line-CVM-D32 Manuel d'instructions Maintenez la touche enfoncée pour programmer la valeur seuil pour la détection d'une cou- pure, en % par rapport à la valeur nominale de la tension (INTERRUPTION). Maintenez la touche enfoncée pour programmer la valeur d'hystérésis de chacun des pa- ramètres de qualité (HISTERESIS). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Coupure: Valeur minimale: 1.0 % Valeur maximale: 20.0 % Hystérésis: Valeur minimale : 0.0 % Valeur maximale : 10.0 % Utilisez la touche pour passer au point de programmation suivant.

624- EFFACEMENT DES PARAMÈTRES DE QUALITÉ

Cet écran permet de supprimer les compteurs des paramètres de qualité. RESET EVQ SETUP EVQ YES/NO ? Maintenez la touche enfoncée pour supprimer les compteurs des paramètres de qualité (RESET EVQ). Utilisez les touches et pour naviguer entre les différentes options: YES, La suppression des valeurs est effectuée. NO, La suppression des valeurs n'est pas effectuée. Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.53 Manuel d'instructions line-CVM-D32

Cet écran permet de congurer le format d'afchage de la date. DATE FORMAT DATE DD/MM/YY SETUP Maintenez la touche enfoncée pour programmer le format de la date (DATE FORMAT). Utilisez les touches et pour naviguer entre les différentes options: DD/MM/YY, Jour/mois/année. MM/DD/YY, Mois/Jour/Année Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

Cet écran permet de congurer la date et l'heure actuelle. SETUP DATE DATE 05/05/2019 HOUR 12:14:47 Maintenez la touche enfoncée pour programmer la date actuelle (DATE). Maintenez la touche enfoncée pour programmer l'heure actuelle (HOUR). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.54 line-CVM-D32 Manuel d'instructions

Cet écran permet de congurer le nombre de périphériques et la vitesse de transmission des communications RS-485. SETUPPERIPH. NUMBER

bps BAUDRATEMODBUS Maintenez la touche enfoncée pour programmer le nombre de périphériques (PERIPH NUMBER). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Numéro de périphérique: Valeur minimale: 1. Valeur maximale: 255. Pour valider les données, maintenez la touche enfoncée . Maintenez la touche enfoncée pour programmer la vitesse de transmission (BAUDRATE). Utilisez les touches et pour naviguer entre les différentes options : 4800, 9600, 19200, 38400, 57600, 115200 bps Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

642- FORMAT DES DONNÉES ET TEMPS DE CALCUL

Cet écran permet de congurer le format des données et le temps de calcul. SETUPDATA SETTINGS 8N1 MEASURE TIME 3 s MODBUS Maintenez la touche enfoncée pour congurer le format des données (DATA SETTINGS) des communications RS-485.55 Manuel d'instructions line-CVM-D32 Utilisez les touches et pour naviguer entre les différentes options: 8N1, sans parité, 8 bits de données, 1 bit d'arrêt. 8O2, parité impaire, 8 bits de données, 2 bits d'arrêt. 8E2, parité paire, 8 bits de données, 2 bits d'arrêt. 8N2, sans parité, 8 bits de données, 2 bits d'arrêt. 8O1, parité impaire, 8 bits de données, 1 bit d'arrêt. 8E1, parité paire, 8 bits de données, 1 bit d'arrêt. Pour valider l'option, maintenez la touche enfoncée . Maintenez la touche enfoncée pour congurer le temps de rafraîchissement des para- mètres d'afchage par modbus (MEASURE TIME). Utilisez les touches et pour naviguer entre les différentes options: 200 ms, 3 s, User: x min, valeur programmée dans le paramètre Temps d'agrégation («6.1.5.- PÉ- RIODES DE CALCUL»). Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

Cet écran permet de congurer les taux d'émissions de carbone de la consommation. Le taux d'émissions de carbone est la quantité d'émissions produites dans l'atmosphère pour générer une unité d'électricité (1kWh). Le taux du mix européen est d'environ 0,65 kg CO

RATIO T2+kgCO2SETUP Maintenez la touche enfoncée pour programmer le taux d'émission du tarif 1 en consom- mation (RATIO T1+). Maintenez la touche enfoncée pour programmer le taux d'émission du tarif 2 en consom- mation (RATIO T2+).56 line-CVM-D32 Manuel d'instructions Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Taux d'émission des Tarifs 1 et 2 en consommation: Valeur minimale: 0.00000 kg CO

Utilisez la touche pour passer au point de programmation suivant.

Cet écran permet de congurer les taux d'émissions de carbone de la consommation. Le taux d'émissions de carbone est la quantité d'émissions produites dans l'atmosphère pour générer une unité d'électricité (1kWh). Le taux du mix européen est d'environ 0,65 kg CO

RATIO T4+SETUP kgCO2 Maintenez la touche enfoncée pour programmer le taux d'émission du tarif 3 en consom- mation (RATIO T3+). Maintenez la touche enfoncée pour programmer le taux d'émission du Tarif 4 en consom- mation (RATIO T4+). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Taux d'émission des Tarifs 3 et 4 en consommation: Valeur minimale: 0.00000 kg CO

Utilisez la touche pour passer au point de programmation suivant.57 Manuel d'instructions line-CVM-D32

653- COÛT DE L'ÉNERGIE EN CONSOMMATION, TARIFS 1 ET 2

Cet écran permet de congurer les coûts de consommation d'électricité par kWh pour les tarifs 1 et 2. EURSETUP RATIO T1+

RATIO T2+ Maintenez la touche enfoncée pour programmer le taux par kWh du tarif 1 en consom- mation (RATIO T1+). Maintenez la touche enfoncée pour programmer le taux par kWh du tarif 2 en consom- mation (RATIO T2+). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Taux par kWh des tarifs 1 et 2 en consommation: Valeur minimale: 0.00000 EUR Valeur maximale: 99.99999 EUR Utilisez la touche pour passer au point de programmation suivant.

654- COÛT DE L'ÉNERGIE EN CONSOMMATION, TARIFS 3 ET 4

Cet écran permet de congurer les coûts de consommation d'électricité par kWh pour les tarifs 3 et 4. EUR SETUP RATIO T3+

RATIO T4+ Maintenez la touche enfoncée pour programmer le taux par kWh du tarif 3 en consom- mation (RATIO T3+). Maintenez la touche enfoncée pour programmer le taux par kWh du tarif 4 en consom- mation (RATIO T4+). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée .58 line-CVM-D32 Manuel d'instructions Taux par kWh des tarifs 3 et 4 en consommation: Valeur minimale: 0.00000 EUR Valeur maximale: 99.99999 EUR Utilisez la touche pour passer au point de programmation suivant.

Note: Écran visible si l'appareil a été conguré pour fonctionner dans les 4 quadrants (« 6.1.3.- QUADRANTS ET CONVENTIONS DE MESURE »). Cet écran permet de congurer les taux d'émission de carbone de la génération. Le taux d'émissions de carbone est la quantité d'émissions produites dans l'atmosphère pour générer une unité d'électricité (1kWh). Le taux du mix européen est d'environ 0,65 kg CO

RATIO T2-kgCO2SETUP Maintenez la touche enfoncée pour programmer le taux d'émission du Tarif 1 en géné- ration (RATIO T1-). Maintenez la touche enfoncée pour programmer le taux d'émission du tarif 2 en géné- ration (RATIO T2-). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Taux d'émission des Tarifs 1 et 2 en génération: Valeur minimale: 0.00000 kg CO

Utilisez la touche pour passer au point de programmation suivant.

Note: Écran visible si l'appareil a été conguré pour fonctionner dans les 4 quadrants (« 6.1.3.- QUADRANTS ET CONVENTIONS DE MESURE »). Cet écran permet de congurer les taux d'émission de carbone de la génération. Le taux d'émissions de carbone est la quantité d'émissions produites dans l'atmosphère pour générer une unité d'électricité (1kWh). Le taux du mix européen est d'environ 0,65 kg CO

par kWh.59 Manuel d'instructions line-CVM-D32 RATIO T3-

RATIO T4-SETUP kgCO2 Maintenez la touche enfoncée pour programmer le taux d'émission du Tarif 3 en géné- ration (RATIO T3-). Maintenez la touche enfoncée pour programmer le taux d'émission du tarif 4 en géné- ration (RATIO T4-). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Taux d'émission des Tarifs 3 et 4 en génération: Valeur minimale: 0.00000 kg CO

Utilisez la touche pour passer au point de programmation suivant.

657- COÛT DE L'ÉNERGIE EN GÉNÉRATION, TARIFS 1 ET 2

Note: Écran visible si l'appareil a été conguré pour fonctionner dans les 4 quadrants (« 6.1.3.- QUADRANTS ET CONVENTIONS DE MESURE »). Cet écran permet de congurer les coûts de génération d'électricité par kWh pour les tarifs 1 et 2. EURSETUPRATIO T1-

RATIO T2- Maintenez la touche enfoncée pour programmer le taux par kWh du Tarif 1 en génération (RATIO T1-). Maintenez la touche enfoncée pour programmer le taux par kWh du tarif 2 en génération (RATIO T2-). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée .60 line-CVM-D32 Manuel d'instructions Taux par kWh des tarifs 1 et 2 en génération: Valeur minimale: 0.00000 EUR Valeur maximale: 99.99999 EUR Utilisez la touche pour passer au point de programmation suivant.

658- COÛT DE L'ÉNERGIE EN GÉNÉRATION, TARIFS 3 ET 4

Note: Écran visible si l'appareil a été conguré pour fonctionner dans les 4 quadrants (« 6.1.3.- QUADRANTS ET CONVENTIONS DE MESURE »). Cet écran permet de congurer les coûts de génération d'électricité par kWh pour les tarifs 3 et 4. EUR SETUP RATIO T3-

RATIO T4- Maintenez la touche enfoncée pour programmer le taux par kWh du Tarif 3 en génération (RATIO T3-). Maintenez la touche enfoncée pour programmer le taux par kWh du tarif 4 en génération (RATIO T4-). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Pour valider les données, maintenez la touche enfoncée . Taux par kWh des tarifs 3 et 4 en génération: Valeur minimale: 0.00000 EUR Valeur maximale: 99.99999 EUR Utilisez la touche pour passer au point de programmation suivant.61 Manuel d'instructions line-CVM-D32

6.6.- CONFIGURATION DES SORTIES NUMÉRIQUES 1 ET 2

Note: La conguration de l'entrée numérique 1 est identiée par le code OUT1 en bas, à droite de l'écran. Le code OUT2 correspond à la sortie numérique 2.

Cet écran permet de congurer la variable de la sortie numérique (VARIABLE). SETUPVARIABLE 1 V1 OUT1 Maintenez la touche enfoncée pour entrer en mode programmation. Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Les codes des variables sont afchés dans les Tableau 10, Tableau 11, Tableau 12 et Tableau 13 Pour valider l'option, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant. Tableau 10: Codes des variables pour la programmation des sorties numériques (tableau 1) Paramètre Phase Code Phase Code Phase Code Phase Code Tension phase-neutre L1 1 L2 9 L3 17 III 31 Tension phase-phase L12 28 L23 29 L31 30 III 32 Courant L1 2 L2 10 L3 18 III 33 Fréquence - 27 - - - - - - Puissance active totale L1 3 L2 11 L3 19 III 34 Puissance active consommée L1 700 L2 707 L3 714 III 721 Puissance active générée L1 728 L2 735 L3 742 III 749 Puissance apparente totale L1 6 L2 14 L3 22 III 37 Puissance apparente consommée L1 704 L2 711 L3 718 III 725 Puissance apparente générée L1 732 L2 739 L3 746 III 753 Puissance réactive totale L1 69 L2 70 L3 71 III 72 Puissance réactive totale consommée

L1 703 L2 710 L3 717 III 724

Puissance réactive totale générée L1 731 L2 738 L3 745 III 752 Puissance réactive inductive totale L1 4 L2 12 L3 20 III 35 Puissance réactive inductive consommée

L1 701 L2 708 L3 715 III 72262

line-CVM-D32 Manuel d'instructions Tableau 10 (suite): Codes des variables pour la programmation des sorties numériques (tableau 1) Paramètre Phase Code Phase Code Phase Code Phase Code Puissance réactive inductive générée

Puissance réactive capacitive consommée

L1 702 L2 709 L3 716 III 723

Puissance réactive capacitive générée

L1 730 L2 737 L3 744 III 751

Facteur de puissance totale L1 7 L2 15 L3 23 III 38 Facteur de puissance générée L1 705 L2 712 L3 719 III 726 Facteur de puissance consommée L1 733 L2 740 L3 747 III 754 Cos φ Total L1 8 L2 16 L3 24 III 39 Cos φ généré L1 706 L2 713 L3 720 III 727 Cos φ consommé L1 734 L2 741 L3 748 III 755 THD % Tension L1 40 L2 41 L3 42 - - THD % Courant L1 44 L2 45 L3 46 - - Paramètre de qualité (7)

L1 109 L2 110 L3 111 III 112

(7) La sortie numérique est activée lorsque l'un des paramètres de qualité (surtension, creux ou coupure) remplit les conditions programmées. Les sorties numériques peuvent également être congurées en fonction des entrées numé- riques ou analogiques des modules d'extension connectés (Tableau 11). Note: SLOT1 est le module d'extension le plus proche du line-CVM-D32, SLOT2 est le module d'expansion suivant. Le code MANUAL (8) est utilisé pour activer manuellement la sortie numérique, voir « 6.6.8.- FONCTIONNEMENT MANUEL DE LA SORTIE NUMÉRIQUE ». Tableau 11: Codes des variables pour la programmation des sorties numériques (tableau 2) Paramètre IN Code IN Code IN Code IN Code Entrée numérique SLOT1 1 902 2 903 3 904 4 905 Entrée numérique SLOT2 1 910 2 911 3 912 4 913 Entrée analogique SLOT1

Entrée analogique SLOT1

Tableau 12: Codes des variables pour la programmation des sorties numériques (tableau 3) Paramètre Tarif Code Tarif Code Tarif Code Demande maximale du courant L1 T1 600 T2 612 T3 624 T4 636 - - - - Demande maximale du courant L2 T1 601 T2 613 T3 625 T4 637 - - - -63 Manuel d'instructions line-CVM-D32 Tableau 12 (suite): Codes des variables pour la programmation des sorties numériques (tableau 3) Paramètre Tarif Code Tarif Code Tarif Code Demande maximale du courant L3 T1 602 T2 614 T3 626 T4 638 - - - - Demande maximale du courant III T1 603 T2 615 T3 627 T4 639 - - - - Demande maximale de la puissance active L1 T1 604 T2 616 T3 628 T4 640 - - - - Demande maximale de la puissance active L2 T1 605 T2 617 T3 629 T4 641 - - - - Demande maximale de la puissance active L3 T1 606 T2 618 T3 630 T4 642 - - - - Demande maximale de la puissance active III T1 607 T2 619 T3 631 T4 643 - - - - Demande maximale de la puissance apparente L1 T1 608 T2 620 T3 632 T4 644 - - - - Demande maximale de la puissance apparente L2 T1 609 T2 621 T3 633 T4 645 - - - - Demande maximale de la puissance apparente L3 T1 610 T2 622 T3 634 T4 646 - - - - Demande maximale de la puissance apparente III T1 611 T2 623 T3 635 T4 647 - - - - Nombre d'heures de consommation T1 531 T2 537 T3 543 T4 549 Total 585 - - Nombre d'heures de génération T1 534 T2 540 T3 546 T4 552 Total 588 - - Coût de consommation T1 529 T2 535 T3 541 T4 547 Total 583 - - Coût de génération T1 532 T2 538 T3 544 T4 550 Total 586 - - Émissions CO

de génération T1 533 T2 539 T3 545 T4 551 Total 587 - - Tableau 13: Codes des variables pour la programmation des sorties numériques (impulsions d'énergie) Paramètre

Tarif Code Tarif Code Tarif Code Tarif Code Énergie active consommée T1 129 T1 134 T1 139 T1 144 T2 169 T2 174 T2 179 T2 184 T3 209 T3 214 T3 219 T3 224 T4 249 T4 254 T4 259 T4 264 Total 489 Total 494 Total 499 Total 50464 line-CVM-D32 Manuel d'instructions Tableau 13 (suite): Codes des variables pour la programmation des sorties numériques (impulsions d'énergie) Paramètre

Note: Afchage visible si la variable de sortie numérique sélectionnée est une variable du Ta- bleau 10, Tableau 11 ou Tableau 12. Cet écran permet de congurer la valeur maximale et minimal de l'alarme. HIGH VALUE

LOW VALUE OUT1 SETUP Maintenez la touche enfoncée pour programmer valeur maximale (HIGH VALUE), c’est-à- dire la valeur au-dessus de laquelle l’alarme s’enclenchera. Maintenez la touche enfoncée pour programmer valeur minimale (LOW VALUE), c’est-à- dire la valeur en dessous de laquelle l’alarme s’enclenchera. Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Note: La valeur maximale et la valeur minimale de programmation dépendent de la variable sélectionnée. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

663- RETARD DE CONNEXION ET DÉCONNEXION

Note: Afchage visible si la variable de sortie numérique sélectionnée est une variable du Ta- bleau 10, Tableau 11 ou Tableau 12. Cet écran permet de congurer le temporisateur de connexion et de déconnexion de l’alarme en secondes.66 line-CVM-D32 Manuel d'instructions DELAY ON 0 S 0 S DELAY OFF OUT1 SETUP Maintenez la touche enfoncée pour programmer retard de connexion (DELAY ON). Maintenez la touche enfoncée pour programmer retard de déconnexion (DELAY OFF). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Retard de connexion et retard de déconnexion: Valeur minimale: 0 s. Valeur maximale: 65499 s. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

664- HYSTÉRÉSIS ET ÉTAT DES CONTACTS

Note: Afchage visible si la variable de sortie numérique sélectionnée est une variable du Ta- bleau 10, Tableau 11 ou Tableau 12. Cet écran permet de congurer la valeur d'hystérésis et l'état des contacts. HYSTERESIS 0 %

CONTACT TYPE OUT1 SETUP Maintenez la touche enfoncée pour programmer valeur d'hystérésis (HISTERESIS), la dif- férence entre la valeur de connexion et de déconnexion de l’alarme, en %. Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Hystérésis: Valeur minimale: 0 %. Valeur maximale: 99 %. Maintenez la touche enfoncée pour programmer l'état des contacts (CONTACT TYPE). Utilisez les touches et pour naviguer entre les différentes options:67 Manuel d'instructions line-CVM-D32 NC, Contact normalement fermé. NO, Contact normalement ouvert. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

665- ENCLENCHEMENT (LATCH)

Note : Afchage visible si la variable de sortie numérique sélectionnée est une variable du Ta- bleau 10, Tableau 11 ou Tableau 12. Cet écran permet de congurer l'enclenchement de l’alarme. LATCH

TIME ON OUT1 SETUP Maintenez la touche enfoncée pour programmer l'enclenchement (LATCH), permettant de dénir si après le déclenchement de l’alarme, celle-ci reste enclenchée alors que la condition qui l’a provoquée a disparu. Utilisez les touches et pour naviguer entre les différentes options: NO, L'enclenchement n'est pas activé. YES, L'enclenchement est activé. TIME, l'enclenchement de l'alarme est activé pendant une période programmée, Durée d'enclenchement. Maintenez la touche enfoncée pour programmer Durée d'enclenchement (TIME ON). Il s'agit de la durée en secondes pendant laquelle l'alarme est enclenchée. Après ce délai, si la condition d'alarme n'existe plus, le retard de déconnexion est activé. Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Durée d'enclenchement: Valeur minimale: 0 s. Valeur maximale: 65499 s. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.68 line-CVM-D32 Manuel d'instructions

666- ÉNERGIE PAR IMPULSION ET ÉTAT DES CONTACTS

Note: Afchage visible si la variable de sortie numérique sélectionnée est une énergie, voir Tableau 13. Cet écran permet de congurer l'énergie par impulsion et l'état des contacts. WEIGHT 1Wh

CONTACT TYPE OUT1 SETUP Maintenez la touche enfoncée pour programmer l'énergie par impulsion (WEIGHT) Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Énergie par impulsion: Valeur minimale: 1 wh / varLh / varCh / varh / VAh. Valeur maximale: 1999999 wh / varLh / varCh / varh / VAh. Maintenez la touche enfoncée pour programmer l'état des contacts (CONTACT TYPE). Utilisez les touches et pour naviguer entre les différentes options : NC, Contact normalement fermé. NO, Contact normalement ouvert. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

Note: Afchage visible si la variable de sortie numérique sélectionnée est une énergie, voir Tableau 13. Cet écran permet de congurer la largeur de l'impulsion. HIGH PERIOD

x10 SETUP Maintenez la touche enfoncée pour programmer la largeur d'impulsion de niveau supé- rieur (HIGH PERIOD). Maintenez la touche enfoncée pour programmer la largeur d'impulsion de niveau infé-69 Manuel d'instructions line-CVM-D32 rieur (LOW PERIOD). Utilisez les touches et pour modier la valeur du chiffre. Appuyez sur la touche pour passer au chiffre suivant. Largeur d'impulsion: Valeur minimale: 0 x10 ms. Valeur maximale: 999 x10 ms. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.

668- FONCTIONNEMENT MANUEL DE LA SORTIE NUMÉRIQUE

Note: Afchage visible si la variable de la sortie numérique sélectionnée est MANUAL, voir Tableau 11. Cet écran permet d'activer manuellement la sortie numérique. RATIOS SETUP OUT1 STATUS OFF

CONTACT TYPE Maintenez la touche enfoncée pour programmer l'état de la sortie (STATUS) Utilisez les touches et pour naviguer entre les différentes options: OFF, Sortie déconnectée. ON, Sortie connectée. Maintenez la touche enfoncée pour programmer l'état des contacts (CONTACT TYPE). Utilisez les touches et pour naviguer entre les différentes options: NC, Contact normalement fermé. NO, Contact normalement ouvert. Pour valider les données, maintenez la touche enfoncée . Utilisez la touche pour passer au point de programmation suivant.70 line-CVM-D32 Manuel d'instructions

7- COMMUNICATIONS RS-485

Les line-CVM-D32, sont dotés d'un port de communications RS-485, avec protocole de com- munication MODBUS RTU ®

La composition du câble RS-485 doit être réalisée avec un câble à paire torsadée avec blindage (minimum 3 ls), à une distance maximale entre le line-CVM-D32, et l'unité maître de 1 200 mètres de longueur. Nous pourrons connecter à ce bus un maximum de 32 line-CVM-D32. Pour la communication avec l'unité maître, il faut utiliser un convertisseur intelligent de protocole de réseau RS-232 à RS-485. B(-) A(+)

Figure 31: Schéma de connexion RS-485 Note: Valeurs par défaut des communications RS-485 : 19 200 bps, Sans parité, 8 bits de données et 1 bit d'arrêt.71 Manuel d'instructions line-CVM-D32

7.2.- PROTOCOLE MODBUS

Le protocole MODBUS est une norme de communication dans l'industrie qui permet de relier en réseau plusieurs appareils, comprenant un maître et multiples esclaves. Permet le dialogue maître/esclave de façon individuelle et facilite les commandes en format broadcast. Dans le protocole MODBUS le line-CVM-D32, utilise le mode RTU (Remote Terminal Unit). En mode RTU, le début et la n du message sont détectés par des silences d'au moins 3,5 caractères. La méthode de détection des erreurs CRC de 16 bits est utilisée. Les fonctions MODBUS mises en œuvre dans l'appareil sont: Fonction 0x04 et 0x03 : lecture d'enregistrements. Fonction 0x02: lecture de l'état d'une entrée. Fonction 0x10: Écriture d'enregistrements multiples. Fonction 0x01: lecture de l'état d'un relais. Fonction 0x05: écriture de l'état d'un relais.

721- EXEMPLE DE QUESTION MODBUS

Question: Valeur instantanée de la tension de phase de L1. Adresse Fonction Enregistrement initial

d'enregistrements CRC 0A 04 0000 0002 xxxx Adresse: 0A, numéro de périphérique : 10 en décimal. Fonction: 04, fonction de lecture Enregistrement initial: 0000, enregistrement dans lequel vous voulez que la lecture commence. Nº d'enregistrements: 0002, nombre d'enregistrements à lire. CRC: xxxx, caractère CRC. Réponse: Adresse Fonction Nbre d'octets Enregistrement nº 1 Enregistrement nº 2 CRC 0A 04 04 0000 084D xxxx Adresse: 0A, numéro de périphérique qui répond : 10 en décimal. Fonction: 04, fonction de lecture Nbre d'octets: 04, nbre d'octets reçus. Enregistrement: 0000084D, valeur de la tension de phase de L1: VL1 x 10: 212.5V CRC: xxxx, caractère CRC.72 line-CVM-D32 Manuel d'instructions

7.3.- CARTE MÉMOIRE MODBUS

Toutes les adresses de la carte MODBUS sont en hexadécimal.

731- VARIABLES DE MESURE

Sont mises en œuvre pour ces variables les Fonction 0x04: lecture d'enregistrements. Tableau 14: Carte mémoire Modbus: Variables de mesure (Tableau 1) Valeur Instantanée Paramètre Format Adresse Unités Tension phase L1 Float [32] 00-01 V Courant L1 Float [32] 02-03 A Puissance active L1 Float [32] 04-05 W Puissance réactive inductive L1 Float [32] 06-07 varL Puissance réactive capacitive L1 Float [32] 08-09 varC Puissance apparente L1 Float [32] 0A-0B VA Facteur de puissance L1 Float [32] 0C-0D - Cos φ L1 Float [32] 0E-0F - Tension phase L2 Float [32] 10-11 V Courant L2 Float [32] 12-13 A Puissance active L2 Float [32] 14-15 W Puissance réactive inductive L2 Float [32] 16-17 varL Puissance réactive capacitive L2 Float [32] 18-19 varC Puissance apparente L2 Float [32] 1A-1B VA Facteur de puissance L2 Float [32] 1C-1D - Cos φ L2 Float [32] 1E-1F - Tension phase L3 Float [32] 20-21 V Courant L3 Float [32] 22-23 A Puissance active L3 Float [32] 24-25 W Puissance réactive inductive L3 Float [32] 26-27 varL Puissance réactive capacitive L3 Float [32] 28-29 varC Puissance apparente L3 Float [32] 2A-2B VA Facteur de puissance L3 Float [32] 2C-2D - Cos φ L3 Float [32] 2E-2F - Fréquence Float [32] 34-35 Hz Tension L1-L2 Float [32] 36-37 V Tension L2-L3 Float [32] 38-39 V Tension L3-L1 Float [32] 3A-3B V Tension moyenne phase - phase Float [32] 3C-3D V Tension moyenne phase-neutre Float [32] 3E-3F V Courant moyen Float [32] 40-41 A Puissance active totale Float [32] 42-43 W Puissance réactive inductive totale Float [32] 44-45 varL Puissance réactive capacitive totale Float [32] 46-47 varC Puissance apparente totale Float [32] 48-49 VA Facteur de puissance triphasée Float [32] 4A-4B - Cos φ triphasé Float [32] 4C-4D -73 Manuel d'instructions line-CVM-D32 Tableau 14 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 1) Valeur Instantanée Paramètre Format Adresse Unités % THD de tension L1 Float [32] 4E-4F % % THD de tension L2 Float [32] 50-51 % % THD de tension L3 Float [32] 52-53 % % THD de courant L1 Float [32] 56-57 % % THD de courant L2 Float [32] 58-59 % % THD de courant L3 Float [32] 5A-5B % Puissance réactive L1 Float [32] 5E-5F var Puissance réactive L2 Float [32] 60-61 var Puissance réactive L3 Float [32] 62-63 var Puissance réactive totale Float [32] 64-65 var Puissance réactive consommée L1 Float [32] 66-67 var Puissance réactive consommée L2 Float [32] 68-69 var Puissance réactive consommée L3 Float [32] 6A-6B var Puissance réactive consommée totale Float [32] 6C-6D var Puissance réactive générée L1 Float [32] 6E-6F var Puissance réactive générée L2 Float [32] 70-71 var Puissance réactive générée L3 Float [32] 72-73 var Puissance réactive générée totale Float [32] 74-75 var Quadrant L1 Uint [16] 76 - Quadrant L2 Uint [16] 77 - Quadrant L3 Uint [16] 78 - Quadrant triphasé Uint [16] 79 - Puissance active consommée L1 Float [32] 7A - 7B W Puissance active consommée L2 Float [32] 7C - 7D W Puissance active consommée L3 Float [32] 7E - 7F W Puissance active consommée totale Float [32] 80 - 81 W Puissance active générée L1 Float [32] 82 - 83 W Puissance active générée L2 Float [32] 84 - 85 W Puissance active générée L3 Float [32] 86 - 87 W Puissance active générée totale Float [32] 88 - 89 W Puissance réactive inductive consommée L1 Float [32] 8A - 8B varL Puissance réactive inductive consommée L2 Float [32] 8C - 8D varL Puissance réactive inductive consommée L3 Float [32] 8E - 8F varL Puissance réactive inductive consommée totale Float [32] 90 - 91 varL Puissance réactive inductive générée L1 Float [32] 92 - 93 varL Puissance réactive inductive générée L2 Float [32] 94 - 95 varL Puissance réactive inductive générée L3 Float [32] 96 - 97 varL Puissance réactive inductive générée totale Float [32] 98 - 99 varL Puissance réactive capacitive consommée L1 Float [32] 9A - 9B varC Puissance réactive capacitive consommée L2 Float [32] 9C - 9D varC Puissance réactive capacitive consommée L3 Float [32] 9E - 9F varC Puissance réactive capacitive consommée totale Float [32] A0 - A1 varC Puissance réactive capacitive générée L1 Float [32] A2 - A3 varC Puissance réactive capacitive générée L2 Float [32] A4 - A5 varC Puissance réactive capacitive générée L3 Float [32] A6 - A7 varC74 line-CVM-D32 Manuel d'instructions Tableau 14 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 1) Valeur Instantanée Paramètre Format Adresse Unités Puissance réactive capacitive générée totale Float [32] A8 - A9 varC Facteur de puissance consommée L1 Float [32] AA - AB - Facteur de puissance consommée L2 Float [32] AC - AD - Facteur de puissance consommée L3 Float [32] AE - AF - Facteur de puissance consommée triphasée Float [32] B0 - B1 - Facteur de puissance générée L1 Float [32] B2 - B3 - Facteur de puissance générée L2 Float [32] B4 - B5 - Facteur de puissance générée L3 Float [32] B6 - B7 - Facteur de puissance générée triphasée Float [32] B8 - B9 - Cos φ de la puissance consommée L1 Float [32] BA - BB - Cos φ de la puissance consommée L2 Float [32] BC - BD - Cos φ de la puissance consommée L3 Float [32] BE - BF - Cos φ de la puissance consommée triphasée Float [32] C0 - C1 - Cos φ de la puissance générée L1 Float [32] C2 - C3 - Cos φ de la puissance générée L2 Float [32] C4 - C5 - Cos φ de la puissance générée L3 Float [32] C6 - C7 - Cos φ de la puissance triphasée générée Float [32] C8 - C9 - Tableau 15: Carte mémoire Modbus: Variables de mesure (Tableau 2) Valeur maximale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (9) Tension phase L1 Float [32] 100 - 101 V Uint [32] 102 - 103 Epoch Courant L1 Float [32] 104 - 105 A Uint [32] 106 - 107 Epoch Puissance active L1 Float [32] 108 - 109 W Uint [32] 10A - 10B Epoch Puissance réactive inductive L1 Float [32] 10C - 10D varL Uint [32] 10E - 10F Epoch Puissance réactive capacitive L1 Float [32] 110 - 111 varC Uint [32] 112 - 113 Epoch Puissance apparente L1 Float [32] 114 - 115 VA Uint [32] 116 - 117 Epoch Facteur de puissance L1 Float [32] 118 - 119 - Uint [32] 11A - 11B Epoch Cos φ L1 Float [32] 11C - 11D - Uint [32] 11E - 11F Epoch Tension phase L2 Float [32] 120 - 121 V Uint [32] 122 - 123 Epoch Courant L2 Float [32] 124 - 125 A Uint [32] 126 - 127 Epoch Puissance active L2 Float [32] 128 - 129 W Uint [32] 12A - 12B Epoch Puissance réactive inductive L2 Float [32] 12C - 12D varL Uint [32] 12E - 12F Epoch Puissance réactive capacitive L2 Float [32] 130 - 131 varC Uint [32] 132 - 133 Epoch Puissance apparente L2 Float [32] 134 - 135 VA Uint [32] 136 - 137 Epoch Facteur de puissance L2 Float [32] 138 - 139 - Uint [32] 13A - 13B Epoch Cos φ L2 Float [32] 13C - 13D - Uint [32] 13E - 13F Epoch Tension phase L3 Float [32] 140 - 141 V Uint [32] 142 - 143 Epoch Courant L3 Float [32] 144 - 145 A Uint [32] 146 - 147 Epoch Puissance active L3 Float [32] 148 - 149 W Uint [32] 14A - 14B Epoch Puissance réactive inductive L3 Float [32] 14C - 14D varL Uint [32] 14E - 14F Epoch Puissance réactive capacitive L3 Float [32] 150 - 151 varC Uint [32] 152 - 153 Epoch Puissance apparente L3 Float [32] 154 - 155 VA Uint [32] 156 - 157 Epoch Facteur de puissance L3 Float [32] 158 - 159 - Uint [32] 15A - 15B Epoch75 Manuel d'instructions line-CVM-D32 Tableau 15 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 2) Valeur maximale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (9) Cos φ L3 Float [32] 15C - 15D - Uint [32] 15E - 15F Epoch Fréquence Float [32] 168 - 169 Hz Uint [32] 16A - 16B Epoch Tension L1-L2 Float [32] 16C - 16D V Uint [32] 16E - 16F Epoch Tension L2-L3 Float [32] 170 - 171 V Uint [32] 172 - 173 Epoch Tension L3-L1 Float [32] 174 - 175 V Uint [32] 176 - 177 Epoch Tension moyenne phase - phase Float [32] 178 - 179 V Uint [32] 17A - 17B Epoch Tension moyenne phase-neutre Float [32] 17C - 17D V Uint [32] 17E - 17F Epoch Courant moyen Float [32] 180 - 181 A Uint [32] 182 - 183 Epoch Puissance active totale Float [32] 184 - 185 W Uint [32] 186 - 187 Epoch Puissance réactive inductive totale Float [32] 188 - 189 varL Uint [32] 18A - 18B Epoch Puissance réactive capacitive totale Float [32] 18C - 18D varC Uint [32] 18E - 18F Epoch Puissance apparente totale Float [32] 190 - 191 VA Uint [32] 192 - 193 Epoch Facteur de puissance triphasée Float [32] 194 - 195 - Uint [32] 196 - 197 Epoch Cos φ triphasé Float [32] 198 - 199 - Uint [32] 19A - 19B Epoch % THD de tension L1 Float [32] 19C - 19D % Uint [32] 19E - 19F Epoch % THD de tension L2 Float [32] 1A0 - 1A1 % Uint [32] 1A2 - 1A3 Epoch % THD de tension L3 Float [32] 1A4 - 1A5 % Uint [32] 1A6 - 1A7 Epoch % THD de courant L1 Float [32] 1AC - 1AD % Uint [32] 1AE - 1AF Epoch % THD de courant L2 Float [32] 1B0 - 1B1 % Uint [32] 1B2 - 1B3 Epoch % THD de courant L3 Float [32] 1B4 - 1B5 % Uint [32] 1B6 - 1B6 Epoch Puissance réactive L1 Float [32] 1BC - 1BD var Uint [32] 1BE - 1BF Epoch Puissance réactive L2 Float [32] 1C0 - 1C1 var Uint [32] 1C2 - 1C3 Epoch Puissance réactive L3 Float [32] 1C4 - 1C5 var Uint [32] 1C6 - 1C7 Epoch Puissance réactive totale Float [32] 1C8 - 1C9 var Uint [32] 1CA - 1CB Epoch Puissance réactive consommée L1 Float [32] 1CC - 1CD var Uint [32] 1CE - 1CF Epoch Puissance réactive consommée L2 Float [32] 1D0 - 1D1 var Uint [32] 1D2 - 1D3 Epoch Puissance réactive consommée L3 Float [32] 1D4 - 1D5 var Uint [32] 1D6 - 1D7 Epoch Puissance réactive consommée totale Float [32] 1D8 - 1D9 var Uint [32] 1DA - 1DB Epoch Puissance réactive générée L1 Float [32] 1DC - 1DD var Uint [32] 1DE - 1DF Epoch Puissance réactive générée L2 Float [32] 1E0 - 1E1 var Uint [32] 1E2 - 1E3 Epoch Puissance réactive générée L3 Float [32] 1E4 - 1E5 var Uint [32] 1E6 - 1E7 Epoch Puissance réactive générée totale Float [32] 1E8 - 1E9 var Uint [32] 1EA - 1EB Epoch Puissance active consommée L1 Float [32] 1EC - 1ED W Uint [32] 1EE - 1EF Epoch Puissance active consommée L2 Float [32] 1F0 - 1F1 W Uint [32] 1F2 - 1F3 Epoch Puissance active consommée L3 Float [32] 1F4 - 1F5 W Uint [32] 1F6 - 1F7 Epoch Puissance active consommée totale Float [32] 1F8 - 1F9 W Uint [32] 1FA - 1FB Epoch Puissance active générée L1 Float [32] 1FC - 1FD W Uint [32] 1FE - 1FF Epoch Puissance active générée L2 Float [32] 200 - 201 W Uint [32] 202 - 203 Epoch Puissance active générée L3 Float [32] 204 - 205 W Uint [32] 206 - 207 Epoch Puissance active générée totale Float [32] 208 - 209 W Uint [32] 20A - 20B Epoch Puissance réactive inductive consommée L1 Float [32] 20C - 20D varL Uint [32] 20E - 20F Epoch Puissance réactive inductive consommée L2 Float [32] 210 - 211 varL Uint [32] 212 - 213 Epoch Puissance réactive inductive consommée L3 Float [32] 214 - 215 varL Uint [32] 216 - 217 Epoch76 line-CVM-D32 Manuel d'instructions Tableau 15 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 2) Valeur maximale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (9) Puissance réactive inductive consommée totale Float [32] 218 - 219 varL Uint [32] 21A - 21B Epoch Puissance réactive inductive générée L1 Float [32] 21C - 21D varL Uint [32] 21E - 21F Epoch Puissance réactive inductive générée L2 Float [32] 220 - 221 varL Uint [32] 222 - 223 Epoch Puissance réactive inductive générée L3 Float [32] 224 - 225 varL Uint [32] 226 - 227 Epoch Puissance réactive inductive générée totale Float [32] 228 - 229 varL Uint [32] 22A - 22B Epoch Puissance réactive capacitive consommée L1 Float [32] 22C - 22D varC Uint [32] 22E - 22F Epoch Puissance réactive capacitive consommée L2 Float [32] 230 - 231 varC Uint [32] 232 - 233 Epoch Puissance réactive capacitive consommée L3 Float [32] 234 - 235 varC Uint [32] 236 - 237 Epoch Puissance réactive capacitive consommée totale Float [32] 238 - 239 varC Uint [32] 23A - 23B Epoch Puissance réactive capacitive générée L1 Float [32] 23C - 23D varC Uint [32] 23E - 23F Epoch Puissance réactive capacitive générée L2 Float [32] 240 - 241 varC Uint [32] 242 - 243 Epoch Puissance réactive capacitive générée L3 Float [32] 244 - 245 varC Uint [32] 246 - 247 Epoch Puissance réactive capacitive générée totale Float [32] 248 - 249 varC Uint [32] 24A - 24B Epoch Facteur de puissance consommée L1 Float [32] 24C - 24D - Uint [32] 24E - 24F Epoch Facteur de puissance consommée L2 Float [32] 250 - 251 - Uint [32] 252 - 253 Epoch Facteur de puissance consommée L3 Float [32] 254 - 255 - Uint [32] 256 - 257 Epoch Facteur de puissance consommée triphasée Float [32] 258 - 259 - Uint [32] 25A - 25B Epoch Facteur de puissance générée L1 Float [32] 25C - 25D - Uint [32] 25E - 25F Epoch Facteur de puissance générée L2 Float [32] 260 - 261 - Uint [32] 262 - 263 Epoch Facteur de puissance générée L3 Float [32] 264 - 265 - Uint [32] 266 - 267 Epoch Facteur de puissance générée triphasée Float [32] 268 - 269 - Uint [32] 26A - 26B Epoch Cos φ de la puissance consommée L1 Float [32] 26C - 26D - Uint [32] 26E - 26F Epoch Cos φ de la puissance consommée L2 Float [32] 270 - 271 - Uint [32] 272 - 273 Epoch Cos φ de la puissance consommée L3 Float [32] 274 - 275 - Uint [32] 276 - 277 Epoch Cos φ de la puissance consommée triphasée Float [32] 278 - 279 - Uint [32] 27A - 27B Epoch Cos φ de la puissance générée L1 Float [32] 27C - 27D - Uint [32] 27E - 27F Epoch Cos φ de la puissance générée L2 Float [32] 280 - 281 - Uint [32] 282 - 283 Epoch Cos φ de la puissance générée L3 Float [32] 284 - 285 - Uint [32] 286 - 287 Epoch Cos φ de la puissance triphasée générée Float [32] 288 - 289 - Uint [32] 28A - 28B Epoch (9) La date et l’heure sont afchées en format Epoch. Tableau 16: Carte mémoire Modbus: Variables de mesure (Tableau 3) Valeur minimale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (10) Tension phase L1 Float [32] 300 - 301 V Uint [32] 302 - 303 Epoch Courant L1 Float [32] 304 - 305 A Uint [32] 306 - 307 Epoch Puissance active L1 Float [32] 308 - 309 W Uint [32] 30A - 30B Epoch Puissance réactive inductive L1 Float [32] 30C - 30D varL Uint [32] 30E - 30F Epoch Puissance réactive capacitive L1 Float [32] 310 - 311 varC Uint [32] 312 - 313 Epoch Puissance apparente L1 Float [32] 314 - 315 VA Uint [32] 316 - 317 Epoch Facteur de puissance L1 Float [32] 318 - 319 - Uint [32] 31A - 31B Epoch77 Manuel d'instructions line-CVM-D32 Tableau 16 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 3) Valeur minimale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (10) Cos φ L1 Float [32] 31C - 31D - Uint [32] 31E - 31F Epoch Tension phase L2 Float [32] 320 - 321 V Uint [32] 322 - 323 Epoch Courant L2 Float [32] 324 - 325 A Uint [32] 326 - 327 Epoch Puissance active L2 Float [32] 328 - 329 W Uint [32] 32A - 32B Epoch Puissance réactive inductive L2 Float [32] 32C - 32D varL Uint [32] 32E - 32F Epoch Puissance réactive capacitive L2 Float [32] 330 - 331 varC Uint [32] 332 - 333 Epoch Puissance apparente L2 Float [32] 334 - 335 VA Uint [32] 336 - 337 Epoch Facteur de puissance L2 Float [32] 338 - 339 - Uint [32] 33A - 33B Epoch Cos φ L2 Float [32] 33C - 33D - Uint [32] 33E - 33F Epoch Tension phase L3 Float [32] 340 - 341 V Uint [32] 342 - 343 Epoch Courant L3 Float [32] 344 - 345 A Uint [32] 346 - 347 Epoch Puissance active L3 Float [32] 348 - 349 W Uint [32] 34A - 34B Epoch Puissance réactive inductive L3 Float [32] 34C - 34D varL Uint [32] 34E - 34F Epoch Puissance réactive capacitive L3 Float [32] 350 - 351 varC Uint [32] 352 - 353 Epoch Puissance apparente L3 Float [32] 354 - 355 VA Uint [32] 356 - 357 Epoch Facteur de puissance L3 Float [32] 358 - 359 - Uint [32] 35A - 35B Epoch Cos φ L3 Float [32] 35C - 35D - Uint [32] 35E - 35F Epoch Fréquence Float [32] 368 - 369 Hz Uint [32] 36A - 36B Epoch Tension L1-L2 Float [32] 36C - 36D V Uint [32] 36E - 36F Epoch Tension L2-L3 Float [32] 370 - 371 V Uint [32] 372 - 373 Epoch Tension L3-L1 Float [32] 374 - 375 V Uint [32] 376 - 377 Epoch Tension moyenne phase - phase Float [32] 378 - 379 V Uint [32] 37A - 37B Epoch Tension moyenne phase-neutre Float [32] 37C - 37D V Uint [32] 37E - 37F Epoch Courant moyen Float [32] 380 - 381 A Uint [32] 382 - 383 Epoch Puissance active totale Float [32] 384 - 385 W Uint [32] 386 - 387 Epoch Puissance réactive inductive totale Float [32] 388 - 389 varL Uint [32] 38A - 38B Epoch Puissance réactive capacitive totale Float [32] 38C - 38D varC Uint [32] 38E - 38F Epoch Puissance apparente totale Float [32] 390 - 391 VA Uint [32] 392 - 393 Epoch Facteur de puissance triphasée Float [32] 394 - 395 - Uint [32] 396 - 397 Epoch Cos φ triphasé Float [32] 398 - 399 - Uint [32] 39A - 39B Epoch % THD de tension L1 Float [32] 39C - 39D % Uint [32] 39E - 39F Epoch % THD de tension L2 Float [32] 3A0 - 3A1 % Uint [32] 3A2 - 3A3 Epoch % THD de tension L3 Float [32] 3A4 - 3A5 % Uint [32] 3A6 - 3A7 Epoch % THD de courant L1 Float [32] 3AC - 3AD % Uint [32] 3AE - 3AF Epoch % THD de courant L2 Float [32] 3B0 - 3B1 % Uint [32] 3B2 - 3B3 Epoch % THD de courant L3 Float [32] 3B4 - 3B5 % Uint [32] 3B6 - 3B7 Epoch Puissance réactive L1 Float [32] 3BC - 3BD var Uint [32] 3BE - 3BF Epoch Puissance réactive L2 Float [32] 3C0 - 3C1 var Uint [32] 3C2 - 3C3 Epoch Puissance réactive L3 Float [32] 3C4 - 3C5 var Uint [32] 3C6 - 3C7 Epoch Puissance réactive totale Float [32] 3C8 - 3C9 var Uint [32] 3CA - 3CB Epoch Puissance réactive consommée L1 Float [32] 3CC - 3CD var Uint [32] 3CE - 3CF Epoch Puissance réactive consommée L2 Float [32] 3D0 - 3D1 var Uint [32] 3D2 - 3D3 Epoch Puissance réactive consommée L3 Float [32] 3D4 - 3D5 var Uint [32] 3D6 - 3D7 Epoch Puissance réactive consommée totale Float [32] 3D8 - 3D9 var Uint [32] 3DA - 3DB Epoch78 line-CVM-D32 Manuel d'instructions Tableau 16 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 3) Valeur minimale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (10) Puissance réactive générée L1 Float [32] 3DC - 3DD var Uint [32] 3DE - 3DF Epoch Puissance réactive générée L2 Float [32] 3E0 - 3E1 var Uint [32] 3E2 - 3E3 Epoch Puissance réactive générée L3 Float [32] 3E4 - 3E5 var Uint [32] 3E6 - 3E7 Epoch Puissance réactive générée totale Float [32] 3E8 - 3E9 var Uint [32] 3EA - 3EB Epoch Puissance active consommée L1 Float [32] 3EC - 3ED W Uint [32] 3EE - 3EF Epoch Puissance active consommée L2 Float [32] 3F0 - 3F1 W Uint [32] 3F2 - 3F3 Epoch Puissance active consommée L3 Float [32] 3F4 - 3F5 W Uint [32] 3F6 - 3F7 Epoch Puissance active consommée totale Float [32] 3F8 - 3F9 W Uint [32] 3FA - 3FB Epoch Puissance active générée L1 Float [32] 3FC - 3FD W Uint [32] 3FE - 3FF Epoch Puissance active générée L2 Float [32] 400 - 401 W Uint [32] 402 - 403 Epoch Puissance active générée L3 Float [32] 404 - 405 W Uint [32] 406 - 407 Epoch Puissance active générée totale Float [32] 408 - 409 W Uint [32] 40A - 40B Epoch Puissance réactive inductive consommée L1 Float [32] 40C - 40D varL Uint [32] 40E - 40F Epoch Puissance réactive inductive consommée L2 Float [32] 410 - 411 varL Uint [32] 412 - 413 Epoch Puissance réactive inductive consommée L3 Float [32] 414 - 415 varL Uint [32] 416 - 417 Epoch Puissance réactive inductive consommée totale Float [32] 418 - 419 varL Uint [32] 41A - 41B Epoch Puissance réactive inductive générée L1 Float [32] 41C - 41D varL Uint [32] 41E - 41F Epoch Puissance réactive inductive générée L2 Float [32] 420 - 421 varL Uint [32] 422 - 423 Epoch Puissance réactive inductive générée L3 Float [32] 424 - 425 varL Uint [32] 426 - 427 Epoch Puissance réactive inductive générée totale Float [32] 428 - 429 varL Uint [32] 42A - 42B Epoch Puissance réactive capacitive consommée

Float [32] 430 - 431 varC Uint [32] 432 - 433 Epoch Puissance réactive capacitive consommée

Float [32] 434 - 435 varC Uint [32] 436 - 437 Epoch Puissance réactive capacitive consommée totale Float [32] 438 - 439 varC Uint [32] 43A - 43B Epoch Puissance réactive capacitive générée L1 Float [32] 43C - 43D varC Uint [32] 43E - 43F Epoch Puissance réactive capacitive générée L2 Float [32] 440 - 441 varC Uint [32] 442 - 443 Epoch Puissance réactive capacitive générée L3 Float [32] 444 - 445 varC Uint [32] 446 - 447 Epoch Puissance réactive capacitive générée totale Float [32] 448 - 449 varC Uint [32] 44A - 44B Epoch Facteur de puissance consommée L1 Float [32] 44C - 44D - Uint [32] 44E - 44F Epoch Facteur de puissance consommée L2 Float [32] 450 - 451 - Uint [32] 452 - 453 Epoch Facteur de puissance consommée L3 Float [32] 454 - 455 - Uint [32] 456 - 457 Epoch Facteur de puissance consommée triphasée Float [32] 458 - 459 - Uint [32] 45A - 45B Epoch Facteur de puissance générée L1 Float [32] 45C - 45D - Uint [32] 45E - 45F Epoch Facteur de puissance générée L2 Float [32] 460 - 461 - Uint [32] 462 - 463 Epoch Facteur de puissance générée L3 Float [32] 464 - 465 - Uint [32] 466 - 467 Epoch Facteur de puissance générée triphasée Float [32] 468 - 469 - Uint [32] 46A - 46B Epoch Cos φ de la puissance consommée L1 Float [32] 46C - 46D - Uint [32] 46E - 46F Epoch Cos φ de la puissance consommée L2 Float [32] 470 - 471 - Uint [32] 472 - 473 Epoch Cos φ de la puissance consommée L3 Float [32] 474 - 475 - Uint [32] 476 - 477 Epoch79 Manuel d'instructions line-CVM-D32 Tableau 16 (suite): Carte mémoire Modbus: Variables de mesure (Tableau 3) Valeur minimale Paramètre Valeur Date Format Adresse Unités Format Adresse Unités (10) Cos φ de la puissance consommée tripha- sée Float [32] 478 - 479 - Uint [32] 47A - 47B Epoch Cos φ de la puissance générée L1 Float [32] 47C - 47D - Uint [32] 47E - 47F Epoch Cos φ de la puissance générée L2 Float [32] 480 - 481 - Uint [32] 482 - 483 Epoch Cos φ de la puissance générée L3 Float [32] 484 - 485 - Uint [32] 486 - 487 Epoch Cos φ de la puissance triphasée générée Float [32] 488 - 489 - Uint [32] 48A - 48B Epoch (10) La date et l’heure sont afchées en format Epoch.

732- VARIABLES D’ÉNERGIE

Pour ces variables, la fonction suivante est activée : fonction 0x04: lecture d'enregistrements. Tableau 17: Carte mémoire Modbus: Variables d’énergie (Tableau 1) Énergies totales Paramètre Format Adresse Unités Énergie active consommée L1 Uint [64] 514 - 515 - 516 - 517 Wh Énergie active consommée L2 Uint [64] 518 - 519 - 51A - 51B Wh Énergie active consommée L3 Uint [64] 51C - 51D - 51E - 51F Wh Énergie active consommée totale Uint [64] 520 - 521 - 522 - 523 Wh Énergie réactive inductive consommée L1 Uint [64] 524 - 525 - 526 - 527 varhL Énergie réactive inductive consommée L2 Uint [64] 528 - 529 - 52A - 52B varhL Énergie réactive inductive consommée L3 Uint [64] 52C - 52D - 52E - 52F varhL Énergie réactive inductive consommée totale Uint [64] 530 - 531 - 532 - 533 varhL Énergie réactive capacitive consommée L1 Uint [64] 534 - 535 - 536 - 537 varhC Énergie réactive capacitive consommée L2 Uint [64] 538 - 539 - 53A - 53B varhC Énergie réactive capacitive consommée L3 Uint [64] 53C - 53D - 53E - 53F varhC Énergie réactive capacitive consommée totale Uint [64] 540 - 541 - 542 - 543 varhC Énergie réactive consommée L1 Uint [64] 544 - 545 - 546 - 547 varh Énergie réactive consommée L2 Uint [64] 548 - 549 - 54A - 54B varh Énergie réactive consommée L3 Uint [64] 54C - 54D - 54E - 54F varh Énergie réactive consommée totale Uint [64] 550 - 551 - 552 - 553 varh Énergie apparente consommée L1 Uint [64] 554 - 555 - 556 - 557 VAh Énergie apparente consommée L2 Uint [64] 558 - 559 - 55A - 55B VAh Énergie apparente consommée L3 Uint [64] 55C - 55D - 55E - 55F VAh Énergie apparente consommée totale Uint [64] 560 - 561 - 562 - 563 VAh Énergie active générée L1 Uint [64] 564 - 565 - 566 - 567 Wh Énergie active générée L2 Uint [64] 568 - 569 - 56A - 56B Wh Énergie active générée L3 Uint [64] 56C - 56D - 56E - 56F Wh Énergie active générée totale Uint [64] 570 - 571 - 572 - 573 Wh Énergie réactive inductive générée L1 Uint [64] 574 - 575 - 576 - 577 varhL Énergie réactive inductive générée L2 Uint [64] 578 - 579 - 57A - 57B varhL Énergie réactive inductive générée L3 Uint [64] 57C - 57D - 57E - 57F varhL Énergie réactive inductive générée totale Uint [64] 580 - 581 - 582 - 583 varhL Énergie réactive capacitive générée L1 Uint [64] 584 - 585 - 586 - 587 varhC80 line-CVM-D32 Manuel d'instructions Tableau 17 (suite): Carte mémoire Modbus: Variables d’énergie (Tableau 1) Énergies totales Paramètre Format Adresse Unités Énergie réactive capacitive générée L2 Uint [64] 588 - 589 - 58A - 58B varhC Énergie réactive capacitive générée L3 Uint [64] 58C - 58D - 58E - 58F varhC Énergie réactive capacitive générée totale Uint [64] 590 - 591 - 592 - 593 varhC Énergie réactive générée L1 Uint [64] 594 - 595 -596 - 597 varh Énergie réactive générée L2 Uint [64] 598 - 599 - 59A - 59B varh Énergie réactive générée L3 Uint [64] 59C - 59D - 59E - 59F varh Énergie réactive générée totale Uint [64] 5A0 - 5A1 - 5A2 - 5A3 varh Énergie apparente générée L1 Uint [64] 5A4 - 5A5 - 5A6 - 5A7 VAh Énergie apparente générée L2 Uint [64] 5A8 - 5A9 - 5AA - 5AB VAh Énergie apparente générée L3 Uint [64] 5AC - 5AD - 5AE - 5AF VAh Énergie apparente générée totale Uint [64] 5B0 - 5B1 - 5B2 - 5B3 VAh Tableau 18: Carte mémoire Modbus: Variables d’énergie (Tableau 2) Énergie par tarif Tarif 1 Paramètre Format Adresse Unités Énergie active consommée L1 Uint [64] 5B4 - 5B5 - 5B6 - 5B7 Wh Énergie active consommée L2 Uint [64] 5B8 - 5B9 - 5BA - 5BB Wh Énergie active consommée L3 Uint [64] 5BC - 5BD - 5BE - 5BF Wh Énergie active consommée totale Uint [64] 5C0 - 5C1 - 5C2 - 5C3 Wh Énergie réactive inductive consommée L1 Uint [64] 5C4 - 5C5 - 5C6 - 5C7 varhL Énergie réactive inductive consommée L2 Uint [64] 5C8 - 5C9 - 5CA - 5CB varhL Énergie réactive inductive consommée L3 Uint [64] 5CC - 5CD - 5CE - 5CF varhL Énergie réactive inductive consommée totale Uint [64] 5D0 - 5D1 - 5D2 - 5D3 varhL Énergie réactive capacitive consommée L1 Uint [64] 5D4 - 5D5 - 5D6 - 5D7 varhC Énergie réactive capacitive consommée L2 Uint [64] 5D8 - 5D9 - 5DA - 5DB varhC Énergie réactive capacitive consommée L3 Uint [64] 5DC - 5DD - 5DE - 5DF varhC Énergie réactive capacitive consommée totale Uint [64] 5E0 - 5E1 - 5E2 - 5E3 varhC Énergie réactive consommée L1 Uint [64] 5E4 - 5E5 - 5E6 - 5E7 varh Énergie réactive consommée L2 Uint [64] 5E8 - 5E9 - 5EA - 5EB varh Énergie réactive consommée L3 Uint [64] 5EC - 5ED - 5EE - 5EF varh Énergie réactive consommée totale Uint [64] 5F0 - 5F1 - 5F2 - 5F3 varh Énergie apparente consommée L1 Uint [64] 5F4 - 5F5 - 5F6 - 5F7 VAh Énergie apparente consommée L2 Uint [64] 5F8 - 5F9 - 5FA - 5FB VAh Énergie apparente consommée L3 Uint [64] 5FC - 5FD - 5FE - 5FF VAh Énergie apparente consommée totale Uint [64] 600 - 601 - 602 - 603 VAh Énergie active générée L1 Uint [64] 604 - 605 - 606 - 607 Wh Énergie active générée L2 Uint [64] 608 - 609 - 60A - 60B Wh Énergie active générée L3 Uint [64] 60C - 60D - 60E - 60F Wh Énergie active générée totale Uint [64] 610 - 611 - 612 - 613 Wh Énergie réactive inductive générée L1 Uint [64] 614 - 615 - 616 - 617 varhL Énergie réactive inductive générée L2 Uint [64] 618 - 619 - 61A - 61B varhL Énergie réactive inductive générée L3 Uint [64] 61C - 61D - 61E - 61F varhL Énergie réactive inductive générée totale Uint [64] 620 - 621 - 622 - 623 varhL Énergie réactive capacitive générée L1 Uint [64] 624 - 625 - 626 - 627 varhC81 Manuel d'instructions line-CVM-D32 Tableau 18 (suite): Carte mémoire Modbus: Variables d’énergie (Tableau 2) Énergie par tarif Paramètre Format Adresse Unités Énergie réactive capacitive générée L2 Uint [64] 628 - 629 - 62A - 62B varhC Énergie réactive capacitive générée L3 Uint [64] 62C - 62D - 62E - 62F varhC Énergie réactive capacitive générée totale Uint [64] 630 - 631 - 632 - 633 varhC Énergie réactive générée L1 Uint [64] 634 - 635 - 636 - 637 varh Énergie réactive générée L2 Uint [64] 638 - 639 - 63A - 63B varh Énergie réactive générée L3 Uint [64] 63C - 63D -63E - 63F varh Énergie réactive générée totale Uint [64] 640 - 641 - 642 - 643 varh Énergie apparente générée L1 Uint [64] 644 - 645 - 646 - 647 VAh Énergie apparente générée L2 Uint [64] 648 - 649 - 64A - 64B VAh Énergie apparente générée L3 Uint [64] 64C - 64D - 64E - 64F VAh Énergie apparente générée totale Uint [64] 650 - 651 - 652 - 653 VAh Tarif 2 Paramètre Format Adresse Unités Énergie active consommée L1 Uint [64] 654 - 655 - 656 - 657 Wh Énergie active consommée L2 Uint [64] 658 - 659 - 65A - 65B Wh Énergie active consommée L3 Uint [64] 65C - 65D - 65E - 65F Wh Énergie active consommée totale Uint [64] 660 - 661 - 662 - 663 Wh Énergie réactive inductive consommée L1 Uint [64] 664 - 665 - 666 - 667 varhL Énergie réactive inductive consommée L2 Uint [64] 668 - 669 - 66A - 66B varhL Énergie réactive inductive consommée L3 Uint [64] 66C - 66D - 66E - 66F varhL Énergie réactive inductive consommée totale Uint [64] 670 - 671 - 672 - 673 varhL Énergie réactive capacitive consommée L1 Uint [64] 674 - 675 - 676 - 677 varhC Énergie réactive capacitive consommée L2 Uint [64] 678 - 679 - 67A - 67B varhC Énergie réactive capacitive consommée L3 Uint [64] 67C - 67D - 67E - 67F varhC Énergie réactive capacitive consommée totale Uint [64] 680 - 681 - 682 - 683 varhC Énergie réactive consommée L1 Uint [64] 684 - 685 - 686 - 687 varh Énergie réactive consommée L2 Uint [64] 688 - 689 - 68A - 68B varh Énergie réactive consommée L3 Uint [64] 68C - 68D - 68E - 68F varh Énergie réactive consommée totale Uint [64] 690 - 691 - 692 - 693 varh Énergie apparente consommée L1 Uint [64] 694 - 695 - 696 - 697 VAh Énergie apparente consommée L2 Uint [64] 698 - 699 - 69A - 69B VAh Énergie apparente consommée L3 Uint [64] 69C - 69D - 69E - 69F VAh Énergie apparente consommée totale Uint [64] 6A0 - 6A1 - 6A2 - 6A3 VAh Énergie active générée L1 Uint [64] 6A4 - 6A5 - 6A6 - 6A7 Wh Énergie active générée L2 Uint [64] 6A8 - 6A9 - 6AA - 6AB Wh Énergie active générée L3 Uint [64] 6AC - 6AD - 6AE -6AF Wh Énergie active générée totale Uint [64] 6B0 - 6B1 - 6B2 - 6B3 Wh Énergie réactive inductive générée L1 Uint [64] 6B4 - 6B5 - 6B6 - 6B7 varhL Énergie réactive inductive générée L2 Uint [64] 6B8 - 6B9 - 6BA - 6BB varhL Énergie réactive inductive générée L3 Uint [64] 6BC - 6BD - 6BE - 6BF varhL Énergie réactive inductive générée totale Uint [64] 6C0 - 6C1 - 6C2 - 6C3 varhL Énergie réactive capacitive générée L1 Uint [64] 6C4 - 6C5 - 6C6 - 6C7 varhC Énergie réactive capacitive générée L2 Uint [64] 6C8 - 6C9 - 6CA - 6CB varhC Énergie réactive capacitive générée L3 Uint [64] 6CC - 6CD - 6CE - 6CF varhC Énergie réactive capacitive générée totale Uint [64] 6D0 - 6D1 - 6D2 - 6D3 varhC82 line-CVM-D32 Manuel d'instructions Tableau 18 (suite): Carte mémoire Modbus: Variables d’énergie (Tableau 2) Énergie par tarif Paramètre Format Adresse Unités Énergie réactive générée L1 Uint [64] 6D4 - 6D5 - 6D6 - 6D7 varh Énergie réactive générée L2 Uint [64] 6D8 - 6D9 - 6DA - 6DB varh Énergie réactive générée L3 Uint [64] 6DC - 6DD - 6DE - 6DF varh Énergie réactive générée totale Uint [64] 6E0 - 6E1 - 6E2 - 6E3 varh Énergie apparente générée L1 Uint [64] 6E4 - 6E5 - 6E6 - 6E7 VAh Énergie apparente générée L2 Uint [64] 6E8 - 6E9 - 6EA - 6EB VAh Énergie apparente générée L3 Uint [64] 6EC - 6ED - 6EE - 6EF VAh Énergie apparente générée totale Uint [64] 6F0 - 6F1 - 6F2 - 6F3 VAh Tarif 3 Paramètre Format Adresse Unités Énergie active consommée L1 Uint [64] 6F4 - 6F5 - 6F6 - 6F7 Wh Énergie active consommée L2 Uint [64] 6F8 - 6F9 - 6FA - 6FB Wh Énergie active consommée L3 Uint [64] 6FC - 6FD - 6FE - 6FF Wh Énergie active consommée totale Uint [64] 700 - 701 - 702 - 703 Wh Énergie réactive inductive consommée L1 Uint [64] 704 - 705 - 706 - 707 varhL Énergie réactive inductive consommée L2 Uint [64] 708 - 709 - 70A - 70B varhL Énergie réactive inductive consommée L3 Uint [64] 70C - 70D - 70E - 70F varhL Énergie réactive inductive consommée totale Uint [64] 710 - 711 - 712 - 713 varhL Énergie réactive capacitive consommée L1 Uint [64] 714 - 715 - 716 - 717 varhC Énergie réactive capacitive consommée L2 Uint [64] 718 - 719 - 71A - 71B varhC Énergie réactive capacitive consommée L3 Uint [64] 71C - 71D - 71E - 71F varhC Énergie réactive capacitive consommée totale Uint [64] 720 - 721 - 722 - 723 varhC Énergie réactive consommée L1 Uint [64] 724 - 725 - 726 - 727 varh Énergie réactive consommée L2 Uint [64] 728 - 729 - 72A - 72B varh Énergie réactive consommée L3 Uint [64] 72C - 72D - 72E - 72F varh Énergie réactive consommée totale Uint [64] 730 - 731 - 732 - 733 varh Énergie apparente consommée L1 Uint [64] 734 - 735 - 736 - 737 VAh Énergie apparente consommée L2 Uint [64] 738 - 739 - 73A - 73B VAh Énergie apparente consommée L3 Uint [64] 73C - 73D - 73E - 73F VAh Énergie apparente consommée totale Uint [64] 740 - 741 - 742 - 743 VAh Énergie active générée L1 Uint [64] 744 - 745 - 746 - 747 Wh Énergie active générée L2 Uint [64] 748 - 749 - 74A - 74B Wh Énergie active générée L3 Uint [64] 74C - 74D - 74E - 74F Wh Énergie active générée totale Uint [64] 750 - 751 - 752 - 753 Wh Énergie réactive inductive générée L1 Uint [64] 754 - 755 - 756 - 757 varhL Énergie réactive inductive générée L2 Uint [64] 758 - 759 - 75A - 75B varhL Énergie réactive inductive générée L3 Uint [64] 75C - 75D - 75E - 75F varhL Énergie réactive inductive générée totale Uint [64] 760 - 761 - 762 - 763 varhL Énergie réactive capacitive générée L1 Uint [64] 764 - 765 - 766 - 767 varhC Énergie réactive capacitive générée L2 Uint [64] 768 - 769 - 76A - 76B varhC Énergie réactive capacitive générée L3 Uint [64] 76C - 76D - 76E - 76F varhC Énergie réactive capacitive générée totale Uint [64] 770 - 771 - 772 - 773 varhC Énergie réactive générée L1 Uint [64] 774 - 775 - 776 - 777 varh Énergie réactive générée L2 Uint [64] 778 - 779 - 77A - 77B varh Énergie réactive générée L3 Uint [64] 77C - 77D - 77E - 77F varh83 Manuel d'instructions line-CVM-D32 Tableau 18 (suite): Carte mémoire Modbus: Variables d’énergie (Tableau 2) Énergie par tarif Paramètre Format Adresse Unités Énergie réactive générée totale Uint [64] 780 - 781 - 782 - 783 varh Énergie apparente générée L1 Uint [64] 784 - 785 - 786 - 787 VAh Énergie apparente générée L2 Uint [64] 788 - 789 - 78A - 78B VAh Énergie apparente générée L3 Uint [64] 78C - 78D - 78E - 78F VAh Énergie apparente générée totale Uint [64] 790 - 791 - 792 - 793 VAh Tarif 4 Paramètre Format Adresse Unités Énergie active consommée L1 Uint [64] 794 - 795 - 796 - 797 Wh Énergie active consommée L2 Uint [64] 798 - 799 - 79A - 79B Wh Énergie active consommée L3 Uint [64] 79C - 79D - 79E - 79F Wh Énergie active consommée totale Uint [64] 7A0 - 7A1 - 7A2 - 7A3 Wh Énergie réactive inductive consommée L1 Uint [64] 7A4 - 7A5 - 7A6 - 7A7 varhL Énergie réactive inductive consommée L2 Uint [64] 7A8 - 7A9 - 7AA - 7AB varhL Énergie réactive inductive consommée L3 Uint [64] 7AC - 7AD - 7AE - 7AE varhL Énergie réactive inductive consommée totale Uint [64] 7B0 -7B1 - 7B2 - 7B3 varhL Énergie réactive capacitive consommée L1 Uint [64] 7B4 - 7B5 - 7B6 - 7B7 varhC Énergie réactive capacitive consommée L2 Uint [64] 7B8 - 7B9 - 7BA - 7BB varhC Énergie réactive capacitive consommée L3 Uint [64] 7BC - 7BD - 7BE - 7BF varhC Énergie réactive capacitive consommée totale Uint [64] 7C0 - 7C1 - 7C2 - 7C3 varhC Énergie réactive consommée L1 Uint [64] 7C4 - 7C5 - 7C6 - 7C7 varh Énergie réactive consommée L2 Uint [64] 7C8 - 7C9 - 7CA - 7CB varh Énergie réactive consommée L3 Uint [64] 7CC - 7CD - 7CE - 7CF varh Énergie réactive consommée totale Uint [64] 7D0 - 7D1 - 7D2 - 7D3 varh Énergie apparente consommée L1 Uint [64] 7D4 - 7D5 - 7D6 - 7D7 VAh Énergie apparente consommée L2 Uint [64] 7D8 - 7D9 - 7DA - 7DB VAh Énergie apparente consommée L3 Uint [64] 7DC - 7DD - 7DE - 7DF VAh Énergie apparente consommée totale Uint [64] 7E0 - 7E1 - 7E2 - 7E3 VAh Énergie active générée L1 Uint [64] 7E4 - 7E5 - 7E6 - 7E7 Wh Énergie active générée L2 Uint [64] 7E8 - 7E9 - 7EA - 7EB Wh Énergie active générée L3 Uint [64] 7EC - 7ED - 7EE - 7EF Wh Énergie active générée totale Uint [64] 7F0 - 7F1 - 7F2 - 7F3 Wh Énergie réactive inductive générée L1 Uint [64] 7F4 - 7F5 - 7F6 - 7F7 varhL Énergie réactive inductive générée L2 Uint [64] 7F8 - 7F9 - 7FA - 7FB varhL Énergie réactive inductive générée L3 Uint [64] 7FC - 7FD - 7FE -7FF varhL Énergie réactive inductive générée totale Uint [64] 800 - 801 - 802 - 803 varhL Énergie réactive capacitive générée L1 Uint [64] 804 - 805 - 806 - 807 varhC Énergie réactive capacitive générée L2 Uint [64] 808 - 809 - 80A - 80B varhC Énergie réactive capacitive générée L3 Uint [64] 80C - 80D - 80E - 80F varhC Énergie réactive capacitive générée totale Uint [64] 810 - 811 - 812 - 813 varhC Énergie réactive générée L1 Uint [64] 814 - 815 - 816 - 817 varh Énergie réactive générée L2 Uint [64] 818 - 819 - 81A - 81B varh Énergie réactive générée L3 Uint [64] 81C - 81D - 81E - 81F varh Énergie réactive générée totale Uint [64] 820 - 821 - 822 - 823 varh Énergie apparente générée L1 Uint [64] 824 - 825 - 826 - 827 VAh Énergie apparente générée L2 Uint [64] 828 - 829 - 82A - 82B VAh84 line-CVM-D32 Manuel d'instructions Tableau 18 (suite): Carte mémoire Modbus: Variables d’énergie (Tableau 2) Énergie par tarif Paramètre Format Adresse Unités Énergie apparente générée L3 Uint [64] 82C - 82D - 82E - 82F VAh Énergie apparente générée totale Uint [64] 830 - 831 - 832 - 833 VAh

Pour ces variables, la fonction suivante est activée: Fonction 0x04: lecture d'enregistrements. Tableau 22: Carte mémoire Modbus: Variables de coût Total Paramètre Format Adresse Unités Nbre d'heures de l'énergie active consommée totale Uint [32] 15E0 - 15E1 heures Coût de l'énergie active consommée totale Float [32] 15E2 - 15E3 - Émissions de CO

de l'énergie active consommée totale Float [32] 15E4 - 15E5 KgCO

Nbre d'heures de l'énergie active produite totale Uint [32] 15E6 - 15E7 heures Coût de l'énergie active générée totale Float [32] 15E8 - 15E9 - Émissions de CO

de l'énergie active générée totale Float [32] 15EA - 15EB KgCO

Tarif 1 Nbre d'heures de l'énergie active consommée, Tarif 1 Uint [32] 15EC - 15ED heures Coût de l'énergie active consommée, Tarif 1 Float [32] 15EE - 15EF - Émissions de CO

de l'énergie active consommée Tarif 1 Float [32] 15F0 - 15F1 KgCO

Nbre d'heures de l'énergie active produite, Tarif 1 Uint [32] 15F2 - 15F3 heures Coût de l'énergie active générée Float [32] 15F4 - 15F5 - Émissions de CO

Tarif 2 Nbre d'heures de l'énergie active consommée, Tarif 2 Uint [32] 15F8 - 15F9 heures Coût de l'énergie active consommée, Tarif 2 Float [32] 15FA - 15FB - Émissions de CO

de l'énergie active consommée, Tarif 2 Float [32] 15FC - 15FD KgCO

Nbre d'heures de l'énergie active produite, Tarif 2 Uint [32] 15FE - 15FF heures Coût de l'énergie active générée, Tarif 2 Float [32] 1600 - 1601 - Émissions de CO

de l'énergie active générée, Tarif 2 Float [32] 1602 - 1603 KgCO

Tarif 3 Nbre d'heures de l'énergie active consommée, Tarif 3 Uint [32] 1604 - 1605 heures Coût de l'énergie active consommée, Tarif 3 Float [32] 1606 - 1607 - Émissions de CO

de l'énergie active consommée, Tarif 3 Float [32] 1608 - 1609 KgCO

Nbre d'heures de l'énergie active produite, Tarif 3 Uint [32] 160A - 160B heures Coût de l'énergie active générée, Tarif 3 Float [32] 160C - 160D - Émissions de CO

de l'énergie active générée, Tarif 3 Float [32] 160E - 160F KgCO

Tarif 4 Nbre d'heures de l'énergie active consommée, Tarif 4 Uint [32] 1610 - 1611 heures Coût de l'énergie active consommée, Tarif 4 Float [32] 1612 - 1613 - Émissions de CO

de l'énergie active consommée, Tarif 4 Float [32] 1614 - 1615 KgCO

Nbre d'heures de l'énergie active produite, Tarif 4 Uint [32] 1616 - 1617 heures90 line-CVM-D32 Manuel d'instructions Tableau 22 (suite): Carte mémoire Modbus: Variables de coût Tarif 4 Paramètre Format Adresse Unités Coût de l'énergie active générée, Tarif 4 Float [32] 1618 - 1619 - Émissions de CO

de l'énergie active générée, Tarif 4 Float [32] 161A - 161B KgCO

Pour ces variables, la fonction suivante est activée: Fonction 0x04: lecture d'enregistrements. Tableau 23: Carte mémoire Modbus: Variables d'angle Paramètre Format Adresse Unités Angle θ L1 Float [32] 1770 - 1771 Degrés Angle θ L2 Float [32] 1772 - 1773 Degrés Angle θ L3 Float [32] 1774 - 1775 Degrés Angle φ V-I L1 Float [32] 1776 - 1777 Degrés Angle φ V-I L2 Float [32] 1778 - 1779 Degrés Angle φ V-I L3 Float [32] 177A - 177B Degrés

737- COMPTEURS D'ÉVÉNEMENTS DE QUALITÉ ET DE PERTURBATIONS

Pour ces variables, la fonction suivante est activée: Fonction 0x04: lecture d'enregistrements. Tableau 24: Carte mémoire Modbus: Compteur d'événements de qualité et de perturbations Paramètre Format Adresse Unités Compteur de surtension L1 Uint [16] 11C6 - Compteur de surtension L2 Uint [16] 11C7 - Compteur de surtension L3 Uint [16] 11C8 - Compteur de creux L1 Uint [16] 11CB - Compteur de creux L2 Uint [16] 11CC - Compteur de creux L3 Uint [16] 11CD - Compteur de coupures de tension L1 Uint [16] 11D0 - Compteur de coupures de tension L2 Uint [16] 11D1 - Compteur de coupures de tension L3 Uint [16] 11D2 -

738- AUTRES PARAMÈTRES DE L'APPAREIL

Pour ces variables, la fonction suivante est activée: Fonction 0x04: lecture d'enregistrements. Tableau 25: Carte mémoire Modbus: Autres paramètres de l'appareil Paramètre Format Adresse Numéro ID de l'appareil Uint [32] 35E8 - 35E9 Numéro ID du module d'extension du Slot 1 Uint [32] 35EA -35EB Numéro ID du module d'extension du Slot 2 Uint [32] 35EC - 35ED Numéro de série de l'appareil String 364C - 364D -364E -364F -3650 -3651 -3652 Numéro de série du module d'extension du Slot 1 String 3653 - 3654 -3655 -3656 -3657 -3658 -365991 Manuel d'instructions line-CVM-D32 Tableau 25 (suite): Carte mémoire Modbus: Autres paramètres de l'appareil Paramètre Format Adresse Numéro de série du module d'extension du Slot 2 String 365A - 365B -365C -365D -365E -365F -3660 Tarif actuel Uint [16] 59EC Version de rmware (partie 1) Uint [16] C288 Version de rmware (partie 2) Uint [16] C289 Révision de la version du rmware Uint [16] C28A Modèle d'appareil String C28C - C28D Version de rmware (partie 1) du module d'extension du Slot 1 Uint [16] C292 Version de rmware (partie 2) du module d'extension du Slot 1 Uint [16] C293 Révision de la version du rmware du module d'extension du Slot 1 Uint [16] C294 Modèle d'appareil du module d'extension du Slot 1 String C296 - C297 Version de rmware (partie 1) du module d'extension du Slot 2 Uint [16] C29C Version de rmware (partie 2) du module d'extension du Slot 2 Uint [16] C29D Révision de la version du rmware du module d'extension du Slot 2 Uint [16] C29E Modèle d'appareil du module d'extension du Slot 2 String C2A0 - C2A1

739- SORTIES NUMÉRIQUES

Pour ces variables, la fonction suivante est activée: Fonction 0x02. Tableau 26: Carte mémoire Modbus: État des sorties numériques Paramètre Format Adresse Valeur État de la sortie numérique 1 Bool 7539 0 : Désactivé 1 : Activé État de la sortie numérique 2 Bool 754D 0 : Désactivé 1 : Activé Pour ces variables, la fonction suivante est activée: Fonction 0x04. Tableau 27: Carte mémoire Modbus: Alarmes Paramètre Format Adresse Unités Date de déclenchement de l'alarme de la sortie numérique 1 Uint [32] 7537 - 7538 Secondes Date de déclenchement de l'alarme de la sortie numérique 2 Uint [32] 754B - 754C Secondes92 line-CVM-D32 Manuel d'instructions

7310- VARIABLES DE CONFIGURATION DE L'APPAREIL

Pour cette variable, les fonctions suivantes sont activées: Fonction 0x03: lecture d'enregistrements. Fonction 0x10: Écriture d'enregistrements multiples.

7.3.10.1.- Conguration de la mesure

• Tableau 28: Carte mémoire Modbus: Conguration de la mesure. Conguration de la mesure Variable de configuration Format Adresse Marge de données valable Valeur par défaut Primaire de tension Float [32] 2710 - 2711 1.0 p. 2000
• 000.0 V - Secondaire de tension Float [32] 2712 - 2713 1.0 p. 2000
• 000.0 V - Primaire de courant Float [32] 2714 - 2715 1.0 p. 2000
• 000.0 A - Secondaire de courant Float [32] 2716 - 2717 0.25 .00 A - Quadrants Uint [16] 2722 2 : 2Q - 4 : 4Q 4 Convention de mesure Uint [16] 1388 p. 5

0 : CEI - 1 : IEEE -

Temps d'agrégation (12) Uint [16] 2ACB 60 ... 3600 s 600 s Période d'intégration de la demande maximum Uint [16] 274C 60 ... 3600 s 900 s Type de calcul de la demande maximum (13) Uint [16] 274D 0 : Fenêtre glissante 1 :Fixe

Tarif actuel (13) Uint [16] 59DC 1 : Tarif 1 - 2 : Tarif 2 - 3 : Tarif 3 - 4 : Tarif 4

(12) La valeur programmée doit être un diviseur de 3 600, c'est-à-dire la division entre 3 600 / le temps d'agréga- tion doit être exacte. Et il doit aussi être multiple de 60, c'est-à-dire que la valeur programmée doit comprendre le nombre 60 un nombre entier de fois. (13) Paramètre non congurable par display. (14) Pour cette variable, les fonctions suivantes sont activées : 0x01 et 0x05. 73102- Paramètres de qualité Tableau 29: Carte mémoire Modbus: Paramètres de qualité Paramètres de qualité Variable de configuration Format Adresse Marge de données valable Valeur par défaut Tension nominale Float [32] 271C - 271D 50.0 .... 2000000.0 V 230.00 V Fréquence nominale Uint [16] 2720

Manuel d'instructions line-CVM-D32 Tableau 29 (suite): Carte mémoire Modbus: Paramètres de qualité Paramètres de qualité Variable de configuration Format Adresse Marge de données valable Valeur par défaut Coupure (Interruption) Float [32] 2AC0 - 2AC1

Hystérésis de surtension Float [32] 2AC4 - 2AC5

Hystérésis de creux Float [32] 2AC6 - 2AC7

Hystérésis de coupure Float [32] 2AC8 - 2AC9 0.0 ... 100.0 % 2.0 % 73103- Horloge de l'appareil Tableau 30: Carte mémoire Modbus: Horloge de l'appareil Horloge de l'appareil Variable de configuration Format Adresse Marge de données valable Valeur par défaut Format de date Uint [16] 280F 0: mm/jj/aa 1: jj/mm/aa

Date et Heure Uint [32] 283C La date et l'heure sont afchées en format Epoch 73104- Communications Tableau 31: Carte mémoire Modbus: Communications Communications Variable de configuration Format Adresse Marge de données valable Valeur par défaut Numéro de périphérique Uint [16] 2739 1... 255 1 Vitesse de transmission Uint [32] 273A - 273B 4800, 9600, 19200, 38400, 57600, 115200

Temps de calcul des paramètres de mesure Uint [16] 1389 0: 200 ms - 1: 3 s - 2 : Valeur programmée (16)

Temps de calcul des para- mètres maximum et minimum (15) Uint [16] 138A 0: 200 ms - 1: 3 s - 2 : Valeur programmée (16)

(15) Paramètre non congurable par display. (16) Valeur programmée dans la variable Temps d'agrégation. 73105- Ratios Tableau 32: Carte mémoire Modbus: Ratios Ratios Variable de configuration Format Adresse Marge de données valable Valeur par défaut Taux d'émissions de CO

Taux d'émissions de CO

Taux d'émissions de CO

Taux d'émissions de CO

• Taux de consommation par kWh (tarif 1) Float [32] 27D8 - 27D9 0.00000 p. 99
• .99999 EUR 0.00000 EUR94 line-CVM-D32 Manuel d'instructions Tableau 32 (suite): Carte mémoire Modbus: Ratios Ratios Variable de configuration Format Adresse Marge de données valable Valeur par défaut Taux de consommation par kWh (tarif 2) Float [32] 27DA - 27DB 0.00000 p. 99
• .99999 EUR 0.00000 EUR Taux de consommation par kWh (tarif 3) Float [32] 27DC - 27DD 0.00000 p. 99
• .99999 EUR 0.00000 EUR Taux de consommation par kWh (tarif 4) Float [32] 27DE - 27DF 0.00000 .99999 EUR 0.00000 EUR Taux d'émissions de CO p. 99

Taux d'émissions de CO

Taux d'émissions de CO

Taux d'émissions de CO

• Taux par kWh en génération (tarif 1) Float [32] 27EA - 27EB 0.00000 p. 99
• .99999 EUR 0.00000 EUR Taux par kWh en génération (tarif 2) Float [32] 27EC - 27ED 0.00000 p. 99
• .99999 EUR 0.00000 EUR Taux par kWh en génération (tarif 3) Float [32] 27EE - 27EF 0.00000 p. 99
• .99999 EUR 0.00000 EUR Taux par kWh en génération (tarif 4) Float [32] 27F0 - 27F1 0.00000 .99999 EUR 0.00000 EUR 73106- Sortie numérique 1 Tableau 33: Carte mémoire Modbus: Sortie numérique 1 Sortie numérique 1 Variable de configuration Format Adresse Marge de données valable Valeur par défaut Variable Uint [16] 4E20 Tableau 10 - Tableau 11 - Tableau 12 - Tableau 13 p. 99

Valeur maximale / Énergie par impulsion Float [32] 4E22 - 4E23 Dépend de la variable sélection- née

Valeur minimale Float [32] 4E24 - 4E25 Dépend de la variable sélection- née

• Retard de connexion Uint [16] 4E26 0 p. 6549
• 9 s 0 s Largeur d'impulsion, niveau supérieur 0 p. 999
• ms (x10) Retard de déconnexion Uint [16] 4E27 0 p. 6549
• 9 s 0 s Largeur d'impulsion, niveau inférieur 0 p. 999
• ms (x10) Hystérésis Uint [16] 4E28 0 % 0 % État des contacts Uint [16] 4E21 0 : Normalement ouvert - 1 : Normalement fermé p. 99

Enclenchement (Latch) Bool 4E29 0 : Non - 1 : Oui Durée d'enclenchement Uint [16] 4E2A 0... 65499 s 0 s Déverrouillage de la sortie (17) Bool 7530

Fonctionnement manuel : État de la sortie (17) Bool 7539 ON(Sortie connectée) : FF00 OFF (Sortie déconnectée) : 0000

(17) Pour cette variable, les fonctions suivantes sont activées : 0x01 et 0x05.95 Manuel d'instructions line-CVM-D32 73107- Sortie numérique 2 Tableau 34: Carte mémoire Modbus: Sortie numérique 2 Sortie numérique 2 Variable de configuration Format Adresse Marge de données valable Valeur par défaut Variable Uint [16] 4E34 Tableau 10 - Tableau 11 - Tableau 12 - Tableau 13

Valeur maximale / Énergie par impulsion Float [32] 4E36 - 4E37 Dépend de la variable sélection- née

Valeur minimale Float [32] 4E38 - 4E39 Dépend de la variable sélection- née

• Retard de connexion Uint [16] 4E3A 0 p. 6549
• 9 s 0 s Largeur d'impulsion, niveau supérieur : 0 p. 999
• ms (x10) - Retard de déconnexion Uint [16] 4E3B 0 p. 6549
• 9 s 0 s Largeur d'impulsion, niveau inférieur : 0 p. 999
• ms (x10) - Hystérésis Uint [16] 4E3C 0 % 0 % État des contacts Uint [16] 4E35 0 : Normalement ouvert - 1 : Normalement fermé p. 99

Enclenchement (Latch) Bool 4E3D 0 : Non - 1 : Oui Durée d'enclenchement Uint [16] 4E3E 0... 65499 s 0 s Déverrouillage de la sortie (18) Bool 7544

Fonctionnement manuel : État de la sortie (18) Bool 754D ON(Sortie connectée) : FF00 OFF (Sortie déconnectée) : 0000

(18) Pour cette variable, les fonctions suivantes sont activées : 0x01 et 0x05.

7311- EFFACEMENT DES PARAMÈTRES

L'effacement des paramètres d’énergie est réalisé avec la Fonction 05: écriture d'un relais. Tableau 35: Carte mémoire Modbus: Effacement des paramètres Effacement des paramètres Format Adresse Valeur à envoyer Effacement des énergies et des compteurs Bool 834 0xFF00 Effacement des valeurs maximales et minimales Bool 837 0xFF00 Effacement de la demande maximum Bool 83E 0xFF00 Effacement des valeurs maximales de la demande maximum Bool 83F 0xFF00 Effacement complet (compteurs d'énergie, valeurs maximales et minimales, compteurs de paramètres de qualité, demande maxi- mum et valeurs maximales de la demande maximum) Bool 848 0xFF00 Effacement des compteurs d'énergie Bool 849 0xFF00 Effacement des paramètres de qualité Bool 2B5C 0xFF0096 line-CVM-D32 Manuel d'instructions

8- CARACTÉRISTIQUES TECHNIQUES

• Alimentation en CA Tension nominale 80 p. 264
• V ~ Fréquence 50 p. 60
• Hz Consommation 3 p. 8
• VA Catégorie de l'installation CAT III 300 V Alimentation en CC Tension nominale 100 p. 300
• V Consommation 2 p. 3
• W Catégorie de l'installation CAT III 300 V Circuit de mesure de tension Tension nominale (Un) 300 VF-N , 520 VF-F Plage de mesure de la tension 20 p. 300
• V ~ Marge de mesure de fréquence 47 Hz Impédance d'entrée 1 MΩ Tension de mesure minimale (Vstart) 10 V~ Catégorie de l'installation CAT III 300 V Circuit de mesure de courant Courant nominal (In) / 5A, / 1A ou /0.250 A (transformateurs de type MC) Marge de la mesure de courant In : /5A In : /1A In : /0250A p. 63

0.01... 10 A 0.01... 2 A 0.01... 0.5 A

Courant maximum, impulsion < 1s 100 A Courant mesure minimum (Istart) 0.01 A Consommation maximale à l'entrée de courant

Catégorie de l'installation CAT III 300 V Précision des mesures Classe ( / 5A) Classe ( / 1A) Classe ( / 0250A) Mesure de tension

(19) Mesure de courant

(19) 1 % pour I >=20% In (19) Mesure de la puissance active

Mesure de puissance réactive 1 % (19) 1 % 2 % Mesure de puissance apparente

(19) 1 % pour I >=5% In 1 % pour I >=20% In Mesure d'énergie active 0.5s 1 1 Mesure d'énergie réactive 1 2 2 Mesure de fréquence

Mesure de Facteur de puissance

• (19) Pour valeurs trois phases et de phase. Sorties numériques de transistor Quantité 2 Type Optocouplée (collecteur ouvert) Tension maximale 48 V Courant maximal 120 mA Fréquence maximale 500 Hz Largeur d'impulsion 1 ms97 Manuel d'instructions line-CVM-D32 Communications RS-485 Protocole de communications Modbus RTU Vitesse 9600 - 19200 - 34800 - 57600 - 76800 - 115200 bps Bits de données 8 Bits d'arrêt 1 - 2 Parité sans - paire - impaire Interface utilisateur Afchage TFT RGB 1.77” 160 x 128 pixels Clavier 3 touches LED 2 LED Caractéristiques environnementales Température de fonctionnement -10 ºC +50 ºC Température de stockage -20 ºC
• +70 ºC Humidité relative (sans condensation) 5 p. 95
• % Altitude maximale 2000 m Indice de protection IP30, Avant : IP40, Caractéristiques mécaniques Bornes 1 2.5 mm p. 24

≤ 0.4 Nm, M2.5 Plan Dimensions Figure 32 (mm) Poids 350 g. Boîtier Plastique V0 autoextinguible Fixation Rail DIN (20) (20) Distance minimale recommandée entre rails DIN : 150 mm. Normes Exigences de sécurité pour les équipements électriques de mesure, de contrôle et d'utilisation en laboratoire Partie 1: Exigences générales EN 61010-1 Exigences de sécurité pour les équipements électriques de mesure, de contrôle et d'utilisation en laboratoire Partie 2-030: Prescriptions particulières pour les circuits d'essai et de mesure EN 61010-2-030 Matériel électrique pour la mesure, le contrôle et l'utilisation en laboratoire Exi- gences de compatibilité électromagnétique (CEM) Partie 1: Exigences générales EN 61326-198 line-CVM-D32 Manuel d'instructions

• Aucun retour ne sera accepté et aucun équipement ne sera réparé s’il n’est pas accompagné d’un rapport indiquant le défaut observé ou les raisons du retour.

• La garantie est sans effet si l’équipement a subi un « mauvais usage » ou si les instructions de stockage, installation ou maintenance de ce manuel, n’ont pas été suivies. Le « mauvais usage » est dé ni comme toute situation d’utilisation ou de stockage contraire au Code Électrique National ou qui dépas- serait les limites indiquées dans la section des caractéristiques techniques et environnementales de ce manuel.

• CIRCUTOR décline toute responsabilité pour les possibles dommages, dans l’équipement ou dans d’autres parties des installations et ne couvrira pas les possibles pénalisations dérivées d’une possible panne, mauvaise installation ou « mauvais usage » de l’équipement. En conséquence, la présente garantie n’est pas applicable aux pannes produites dans les cas suivants : - Pour surtensions et/ou perturbations électriques dans l’alimentation. - Pour dégâts d’eau, si le produit n’a pas la classi cation IP appropriée. - Pour manque d’aération et/ou températures excessives. - Pour une installation incorrecte et/ou manque de maintenance. - Si l’acquéreur répare ou modi e le matériel sans autorisation du fabricant. CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie. Dans le cas d’un doute quelconque sur le fonctionnement ou de panne de l’équipement, con- tactez le Service d’assistance technique de CIRCUTOR, SA Service d’assistance technique Vial Sant Jordi, s/n, 08232 - Viladecavalls (Barcelone) Tél. : [phone] (Espagne) / [phone] (hors d’Espagne) E-mail : [e-mail]100 line-CVM-D32 Manuel d'instructions

11- CERTIFICAT CE101

Manuel d'instructions line-CVM-D32102 line-CVM-D32 Manuel d'instructions103 Manuel d'instructions line-CVM-D32

Primaire de tension Secondaire de tension Primaire de courant Secondaire de courant Quadrants Convention de mesure Type d’installation Période d’agrégation Période d’intégration du calcul de la demande maximale MEASURE Effacement de les valeurs maximales et minimales Effacement de la demande maximale Effacement des énergies Effacement complet Visualisation des harmoniques Devise Rétroéclairage du display Mot de passe EVQ104 line-CVM-D32 Manuel d'instructions PROG> 2s> 2s> 2s> 2s> 2s> 2s> 2s> 2s> 2s> 2s> 2s YES

8N1 8E1 8O1 8N2 8E2 8O2 User: xx min 200 msSETUP Tension nominale Fréquence nominale Surtension Creux Coupure Valeur d’Hystérésis EVQ Effacement des paramètres de qualité Format de date Date actuelle Heure actuelle DATE Nombre de périphériques Vitesse de transmission Format des données Temps de rafraîchissement MODBUS kgCO2 - EUR105 Manuel d'instructions line-CVM-D32 RATIO T1+0.00000 0.00000 RATIO T2+kgCO2EDIT> 2s> 2s> 2s> 2s> 2s> 2s> 2s> 2s> 2sPROGCIRCUIT TYPEMEASURECIRCUIT TYPEPROGMEASUREPROG15PD PERIODmin15minMEASURE> 2s> 2s> 2sPROGMEASUREPROG> 2s> 2s> 2sPROGMEASUREPROGMEASUREPROG> 2s> 2s> 2s> 2s> 2s> 2s

SETUPVARIABLE1 V1 OUT1 Taux d'émission, tarif 1, consommation Taux d'émission, tarif 2, consommation Taux d'émission, tarif 3, consommation Taux d'émission, tarif 4, consommation Taux par kWh, tarif 1, consommation Taux par kWh, tarif 2, consommation Taux par kWh, tarif 3, consommation Taux par kWh, tarif 4, consommation Taux d'émission, tarif 1, génération Taux d'émission, tarif 2, génération Taux d'émission, tarif 3, génération Taux d'émission, tarif 4, génération Taux par kWh, tarif 1, génération Taux par kWh, tarif 2, génération Taux par kWh, tarif 3, génération Taux par kWh, tarif 4, génération

SETUPSLOT1 MODE IMPULSE IN1 NAME D IN1 Variable Énergies Fonctionnement Manual Valeur maximale Valeur minimale Retard de connexion Retard de déconnexion Hystérésis Enclenchement Durée d'enclenchement État des contacts

Énergie par impulsion Largeur d'impulsion, niveau supérieur Largeur d'impulsion, niveau inférieur État de la sortie État des contacts État des contacts Configuration des modules d'extension107 Manuel d'instructions line-CVM-D32CIRCUTOR, SA Vial Sant Jordi, s/n 08232 Viladecavalls Tél. : [phone] - Fax. : [phone] www.circutor.es [e-mail]
