Type de produit	Transformateur électrique pour sonnette
Marque	Heidemann
Modèle	70044
Tension d'entrée	230 V ~
Tension de sortie	4, 8 ou 12 V ~ (sélectionnable par bornes)
Courant de sortie maximal	1 A (estimation)
Fixation	Montage sur rail DIN (ou apparent avec kit 70040)
Dimensions (L x H x P)	Environ 50 x 40 x 30 mm
Poids	Environ 100 g
Matériau du boîtier	Plastique ignifuge
Indice de protection	IP20
Température de fonctionnement	-10 °C à 40 °C
Installation	Couper le courant avant installation
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Sécurité	Conforme aux normes CE ; déconnecter avant intervention
Pièces détachées	Kit de montage apparent (70040) disponible séparément
Réparabilité	Non réparable par l'utilisateur ; remplacer l'appareil défectueux
Utilisation	Transformateur pour sonnette ou autres faibles puissances
Garantie	2 ans
Origine	Allemagne (marque)

FOIRE AUX QUESTIONS - 70044 Heidemann

Quelle tension de sortie choisir pour ma sonnette ?

Vérifiez la tension requise par votre sonnette (généralement 4, 8 ou 12 V). Branchez les fils de la sonnette sur les bornes correspondantes du transformateur. Ne pas dépasser la tension maximale indiquée.

Comment installer le transformateur 70044 ?

Coupez le courant au niveau du fusible ou de l'interrupteur principal. Fixez le transformateur sur un rail DIN ou utilisez le kit de montage apparent (non inclus). Raccordez les câbles d'alimentation 230 V aux bornes inférieures et les fils de la sonnette aux bornes de sortie souhaitées. Rétablissez le courant après vérification.

Puis-je utiliser ce transformateur pour une sonnette sans fil ?

Ce transformateur fournit une basse tension alternative (AC) pour sonnettes filaires. Pour une sonnette sans fil, il n'est généralement pas nécessaire ; utilisez plutôt des piles. Consultez le manuel de votre sonnette.

Que faire si la sonnette ne fonctionne pas après installation ?

Vérifiez que le câblage est correct : les fils de sonnette sont bien connectés aux bonnes bornes (4, 8 ou 12 V). Assurez-vous que le transformateur est sous tension (témoin lumineux ?). Réinitialisez le disjoncteur si nécessaire.

Le transformateur chauffe normalement ?

Un léger échauffement est normal. S'il devient très chaud, cela peut indiquer une surcharge (sonnette trop puissante) ou un court-circuit. Coupez le courant et vérifiez l'installation.

Quelle est la puissance maximale supportée ?

Le courant de sortie maximal est d'environ 1 A, soit une puissance de 12 W sous 12 V. Ne dépassez pas cette valeur pour éviter tout dommage.

Le kit de montage 70040 est-il obligatoire ?

Non, le transformateur se fixe directement sur un rail DIN. Le kit 70040 est nécessaire uniquement pour un montage en saillie (sur une surface plane). Vendu séparément.

Puis-je utiliser ce transformateur en extérieur ?

Non, l'indice IP20 indique qu'il est protégé uniquement contre les corps solides supérieurs à 12 mm, pas contre l'eau. Installez-le à l'intérieur ou dans un boîtier étanche.

Comment remplacer un transformateur défectueux ?

Coupez le courant, débranchez tous les fils, retirez l'ancien transformateur du rail DIN. Montez le nouveau en suivant le schéma de câblage. Ne tentez pas de réparer l'ancien.

Où trouver la notice complète du 70044 ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email. Conservez-la pour référence future.

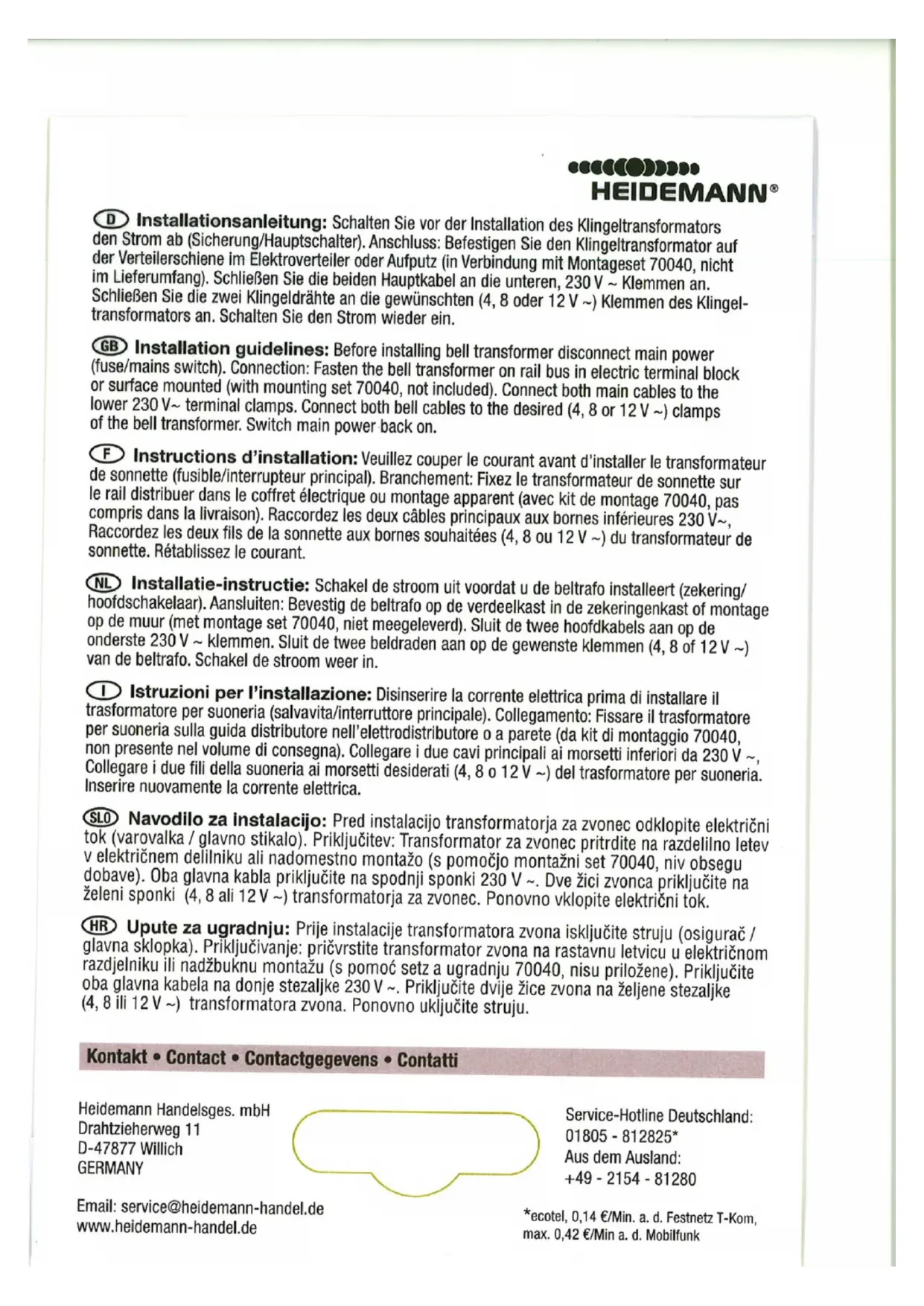

MODE D'EMPLOI 70044 Heidemann

F Instructions d'installation: Veuillez couper le courant avant d'installer le transformateur de sonnette (fusible/interrupteur principal). Branchement: Fixez le transformateur de sonnette sur le rail distribuer dans le coffret électrique ou montage apparent (avec kit de montage 70040, pas compris dans la livraison). Raccordez les deux câbles principaux aux bornes inférieures 230 V\~, Raccordez les deux fils de la sonnette aux bornes souhaitées (4, 8 ou 12 V \~) du transformateur de sonnette. Rétablissez le courant.
