70009 - Sonnette de portes Heidemann - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte filaire
Marque	Heidemann
Modèle	70009
Alimentation principale	230 V ~ (secteur)
Transformateur intégré	8 V ~ / 1,0 A
Fonctionnement sur piles	Impossible
Type de bouton poussoir compatible	Illuminé ou non illuminé
Raccordement bouton	Bornes 2 et 0
Hauteur de montage minimale	2 m
Installation	Fixation murale verticale, deux vis, couvercle amovible
Matériau du boîtier	Plastique blanc standard
Dimensions (L x H x P)	Environ 10 x 10 x 5 cm
Poids	Environ 200 g
Niveau sonore	Environ 85 dB
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Couper le courant avant installation ; hauteur ≥ 2 m pour éviter tout contact accidentel
Réparabilité	Pièces détachées disponibles auprès du fabricant pour réparation par un professionnel

FOIRE AUX QUESTIONS - 70009 Heidemann

Comment installer la sonnette Heidemann 70009 ?

Avant toute installation, coupez le courant au niveau du fusible ou de l'interrupteur principal. Montez le carillon à une hauteur minimale de 2 m. Retirez le couvercle, fixez la partie inférieure verticalement avec deux vis, puis branchez le bouton poussoir sur les bornes 2 et 0.

Quelle est l'alimentation de cette sonnette ?

La sonnette fonctionne sur le secteur 230 V~. Elle dispose d'un transformateur intégré délivrant 8 V~ / 1,0 A pour le carillon. Il est impossible de l'utiliser sur piles.

Puis-je utiliser un bouton poussoir lumineux ?

Oui, la sonnette est compatible avec les boutons illuminés ou non illuminés. Branchez-les simplement sur les bornes 2 et 0.

Que faire si la sonnette ne sonne pas ?

Vérifiez d'abord que le courant est présent (230 V~). Assurez-vous que les connexions sur les bornes 2 et 0 sont correctes. Testez le bouton poussoir en le court-circuitant brièvement : si le carillon sonne, le bouton est défectueux.

La sonnette peut-elle être installée en extérieur ?

Le carillon lui-même est conçu pour un montage intérieur (à l'abri des intempéries). Seul le bouton poussoir peut être installé en extérieur s'il est adapté.

Quelle est la hauteur de montage recommandée ?

La hauteur minimale de montage est de 2 mètres pour des raisons de sécurité et pour éviter tout contact involontaire avec des personnes.

Puis-je remplacer le transformateur intégré ?

Le transformateur fait partie intégrante du carillon. Toute intervention doit être effectuée par un professionnel qualifié pour respecter les normes de sécurité.

La sonnette est-elle compatible avec une installation existante ?

Oui, à condition que l'installation fournisse du 230 V~ et que le bouton poussoir soit raccordé aux bornes 2 et 0. Si vous remplacez une ancienne sonnette, vérifiez le câblage.

Comment nettoyer la sonnette ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de produits abrasifs ou d'eau, car cela pourrait endommager le circuit électrique.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du fabricant Heidemann ou de revendeurs agréés. Pour le remplacement, il est recommandé de faire appel à un électricien.

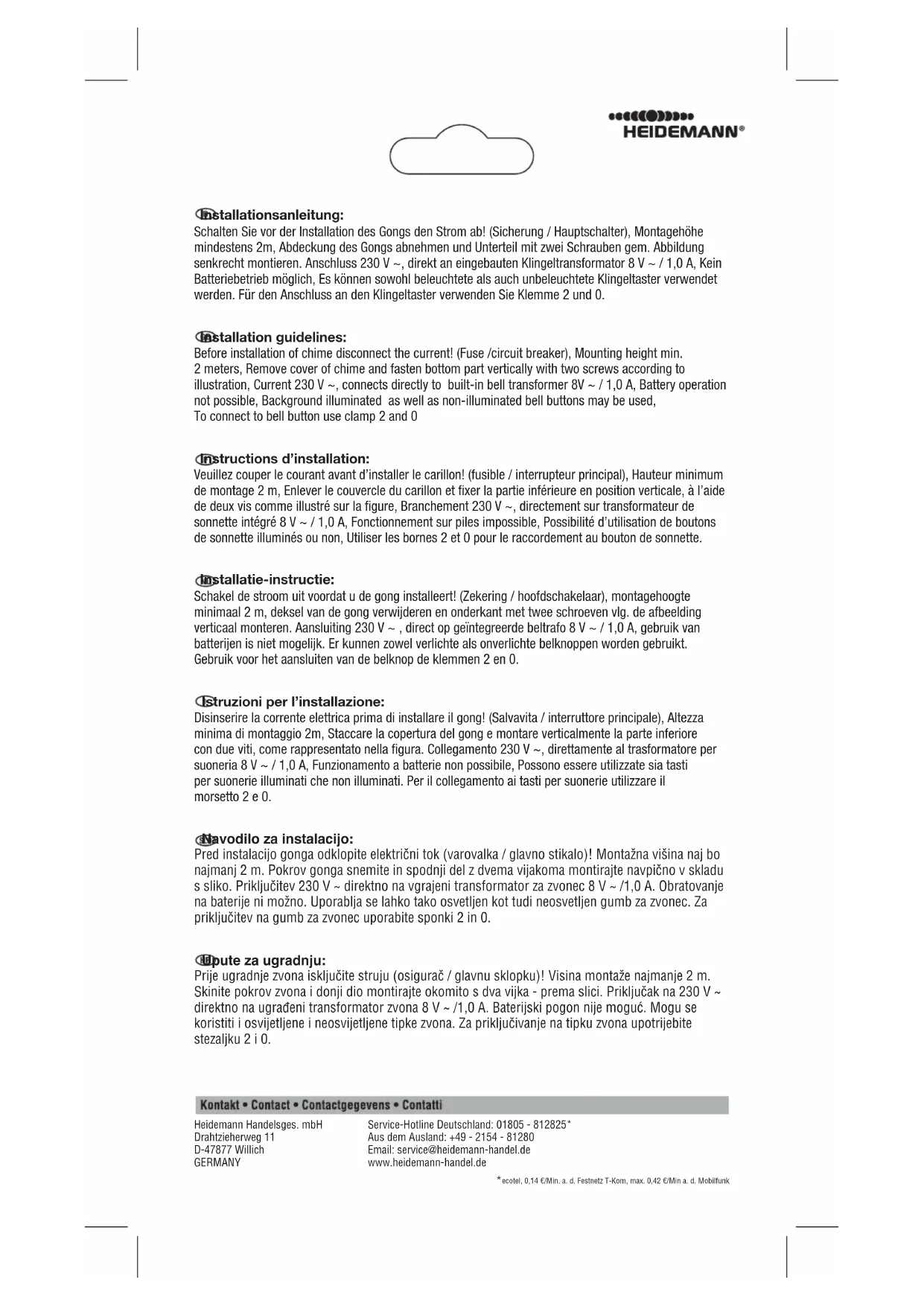

MODE D'EMPLOI 70009 Heidemann

Instructions d'installation:

Veuillez couper le courant avant d'installer le carillon! (fusible / interrupteur principal), Hauteur minimum de montage 2 m, Enlever le couvercle du carillon et fixer la partie inférieure en position verticale, à l'aide de deux vis comme illustré sur la figure, Branchement 230 V \~, directement sur transformateur de sonnette intégré 8 V \~ / 1,0 A, Fonctionnement sur piles impossible, Possibilité d'utilisation de boutons de sonnette illuminés ou non, Utiliser les bornes 2 et 0 pour le raccordement au bouton de sonnette.
