Type de produit	Télécommande de sonnette sans fil
Marque	Heidemann
Modèle	HX Funksender 70392
Alimentation	1 pile lithium CR2032 3V (incluse)
Consommation en fonctionnement	1,5 mA
Consommation en veille	0,001 mA
Plage de température	-10°C à +40°C
Nombre de mélodies	8 mélodies sélectionnables
Portée	Jusqu'à 100 m en champ libre
Fréquence	Auto-apprentissage, sans DIP switch
Fixation	Par vis et chevilles ou socle adhésif (inclus)
Compatibilité	Récepteurs Heidemann HX (70392/70393) et accessoires (70399, 70375, 70377, 70378)
Protection	Ne pas exposer à la chaleur, soleil direct ou feu
Garantie	Conforme aux dispositions légales
Fonctions principales	Transmission radio, sélection de mélodie, apprentissage automatique, changement de fréquence
Entretien et nettoyage	Retirer la pile si inutilisé longtemps, nettoyer avec un chiffon sec
Sécurité	Tenir hors de portée des enfants, ne pas démonter
Dimensions	Environ 60 x 40 x 20 mm
Poids	Environ 30 g (avec pile)

FOIRE AUX QUESTIONS - HX Funksender 70392 Heidemann

Comment installer la pile dans l'émetteur ?

Retirez le film protecteur qui dépasse sur le côté de l'émetteur pour établir le contact électrique. Pour remplacer la pile, ouvrez le couvercle au dos en enfonçant la barrette avec un petit tournevis, desserrez la vis du support de pile et remplacez la pile usagée par une neuve CR2032 en respectant la polarité (+ vers le haut). Refermez le couvercle.

Comment sélectionner une mélodie ?

Le régulateur de mélodies se trouve à l'intérieur de l'émetteur, sur le côté droit au-dessus de la pile, marqué d'un "S". À chaque pression, une nouvelle mélodie parmi les 8 disponibles est reproduite sur le récepteur. La dernière mélodie jouée reste en mémoire.

Comment associer l'émetteur à un récepteur ?

Après avoir mis les piles dans l'émetteur et le récepteur, actionnez une fois l'émetteur dans les 120 secondes. L'émetteur règle automatiquement une fréquence et la transmet au récepteur. Important : l'émetteur doit être activé dans les 2 minutes suivant la mise en place des piles.

Que faire si la sonnette retentit sans action ?

Cela peut être dû à un autre appareil utilisant la même fréquence. Pour changer de fréquence, retirez les piles de l'émetteur et du récepteur pendant 10 secondes, puis remettez-les et réactivez l'émetteur dans les 120 secondes pour régler une nouvelle fréquence.

Comment changer de fréquence ?

Retirez les piles de l'émetteur et du récepteur pendant 10 secondes pour effacer la fréquence mémorisée. Remettez les piles et actionnez l'émetteur dans les 120 secondes pour régler une nouvelle fréquence.

Puis-je utiliser plusieurs émetteurs avec un seul récepteur ?

Oui, le récepteur peut mémoriser les fréquences de deux émetteurs. Pour ajouter un second émetteur, procédez comme pour la première mise en service : actionnez le second émetteur dans les 120 secondes après avoir mis ses piles. Vous pouvez attribuer des mélodies différentes à chaque émetteur pour les distinguer.

Comment fixer l'émetteur au mur ?

Utilisez les deux trous prépercés au dos de l'émetteur comme gabarit pour marquer les trous de perçage. Les chevilles et vis appropriées sont fournies. Vous pouvez également utiliser le socle adhésif inclus pour une fixation sans perçage.

Quelle est la portée de l'émetteur ?

La portée peut atteindre jusqu'à 100 mètres en champ libre. Attention : le montage sur des cadres de porte en PVC non plastifié ou des surfaces métalliques réduit la portée.

Que faire si l'émetteur ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que la fréquence est correctement réglée (voir procédure de première mise en service). Si le problème persiste, vérifiez que l'émetteur n'est pas monté sur une surface métallique ou en PVC. Contactez le service après-vente si nécessaire.

Comment nettoyer l'émetteur ?

Nettoyez l'émetteur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'eau.

MODE D'EMPLOI HX Funksender 70392 Heidemann

HX Funksender (70392/70393)

Funksender - Bedienungs- und Installationsanleitung
Émetteur radio - Instructions d'utilisation et d'installation
Draadloze zender - Bedienings- en installmentehandleiding
Radioricevitore - Istruzioni per l'uso e l'installazione

HEIDEMANN

Heidemann Handelsges. mbH

+49(0)2154/81280

密 [e-mail]

www.heidemann-handel.de

D	F	NL	I
Sehr geehrte Kundin, sehr geehrter Kunde. Vielen Dank, dass Sie sich für den Kauf these Heidemann Produktés entschieden haben. Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistungsfrist ausge-schlossen sind Defekte, die durch unsachgemäß Behandlung, nicht bestimmungsgemäß Verwendung, oder Missachtung der Bedienungs- und Installations-anleitung eingetretten sind.	Chère cliente, Cher client. Nous vous remarcions d'avoir opté pour l'achat de ce produit Heidemann. La période de garantie légale est applicable. Les défants qui résultat d'une manipulation incorrecte, d'une utilisation non conforme ou du non respect des instructions d'utilisation et d'installation sont exclus de la garantie.	Beste klant, Hartelijk bedankt dat u—heft gekzoen voor dit product van Heidemann. Hiervoor geldt de wettelijkke garantietermijn. Van de garantietermijn uitgesleten zijn defecten die door ondeskundige behandelung, ongeoorloofd gebruik of het Niet inachtnemen van de bedienings-en installmentiehandlingzijn ontstaan.	Egregia/o cliente. La ringraziamo per l'acquisto di quello prodotto della ditta Heidemann. La scadenza della garanzia è quella stabilità alla legge. Dalla scadenza della garanzia sono da intendersi escludi i difetti che si verificano in seguito all'uso improprio, all'utilizzo non conforme a quanto prescritto o alla mancanza osservanza delle istruzioni per l'uso e per l'installazione.
AllgemeinesBeim Betätigten des Klingel-tasters (Sender) wird ein Signal an den Empfänger gesendet, welches diesen aktiviert. Die gewünschte Melodie erfünt.	GénéralitésL'actionnement du bouton de sonnette (émetteur) émet un signal à l'attention du récepteur, activant ce dernier. La melodie désisie retentit.	AlgemeenAls u op de knop van de gong drukt (de zender) dan worden een signalaar naer de ontvanger gestuurd, waardoor deze geactiveerd worden. De gewenste melodie werkblinkt.	Informatazioni generaliAzionando il tasto per le suonerie (trasmettitore) viene inviato un segnale al ricevitore che attiva quest'ultimo. A quello punto è possible ascoltare la melodia desiderata.
Sender-BatterieinstallationDer Sonder wird durch eine 3 Volt Lithium CR2032 Batterie betriebenen, welche im Liefer-umfang enthalten und bereits einlegeigt ist.	Mise en place des piles dans l'émetteurL'émetteur est alimenté par 1 pile 3 Volt Lithium CR2032 comprise dans la livraison et déjà mises en place.	Installatie batterij zenderDe zender werkot op een CR2032-lithiumbatterij van 3 Volt, die wordt meegeleverd en reeds geplaatst is.	Installatione delle batterie nel trasmettitoreIl trasmettitore è alimentato da una batteria CR2032 da 3 Volt al litio, containa nel volume di conseigna e più inscrita.
Entfern den Sie lediglich die Schutzfolie, welche seitlich aus dem Sender Herausschaut, so dass ein elektrischer Kontakt	Il suffit d'enlever le film proteeur qui dépasse sur le côte de l'émetteur pour étabir le contact électrique. Pour replacer lapile,	U hoeft slechts de beschemfolie te verwijderen die aan de zijkantuit de zender steekt, om de batterij in bedrijf te nemen. Witt u de batterij verrangen, verwijdern	Rimuovere unicamente la pellicola protettiva che sporge sul dato del trasmettitore, in modo da produit un contatto elettrico. Per sostituire

D	F	NL	I
hergestellt wird. Um die Batterie zu wechseln, entfernene Sie zunachst die Rückseite des Senders durch vorsichtiges Eindrücken des Riegel mit einem kleinen, schmalen Schraubendreher.	enlevez tout d'abord le couvercle au dos de l'émetteur en enfonçant avec précaution la barrette à l'aide d'un petit tournevis.	dan eerst de achterkant van de zender door voorzichtig met een kréine, smalle schroevendraarier op de vergrendeling te drukken.	la batteria, rimuovere innanzitutto la parte posteriori del trasmettitore premendo con cautela sulla guida scorrevole con un giravitte sottile e di piccole dimensioni.
Liesen Sie die Schraube der Batteriehalterung und tauschen Sie die alte Batterie aus.	Desserrez la vis de fixation de la pile et remplacez cette dernière.	Maak de schroef van de batterijhouser los en verrang de oude batterij.	Allentare la vite posta sul fissaggio delle batterie e sostituire la batteria scarica.
Überprüfen Sie, ob die Batterie gemäß der angegebenen Polari-tät (+ = oben) richtig eingelegt ist.	Vérifiez si la pile a été mise en place conformément à la polarité indiquée (+ = au dessus).	Controler of de batterijpolen goed om en correct op de contactpunter aansluiten (+ = boven).	Verificare che la batteria sia insertita conformmente al senso della polarità (+ = SOPRA).
Setzen Sie die Rück- und Vorderseite des Senders wieder zusammen. Der Sender ist nun betriebsbereit.	Assemblez à nouveau la partie frontale et la partie arriere de l'émetteur. L'émetteur est alors pré à l'emploi.	Zet de Voor- en achterkant van de zender weeer in elkaar. De zender is nu staat voor gebruik.	Ricomporre la parte posteriore e anteriore del trasmettitore. A Anything punto il trasmettitore è pronto per il funzionamento.
Sender Befestigung

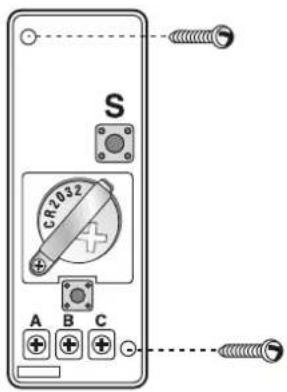

Sie können die beiden vorgestanzen Lópezer auf der Rückseite des Senders als Schablone verwenden, um die Bohrlocher zu markieren.	Fixation de l'émetteur		Fissaggio del trasmettitore Per evidenziate i fori è possibile utilizzato come sagome i due fori precedentamente punzonati, posti sul dato posteriore del trasmettitore.
	Vouss pouvez vous servir des deux trouss aménagés sur le dos de l'émetteur comme gabarits pour marquer les trous de forage.	Bevestigen van de zender Gebruik de tweve vorgestanse gaten in de achterkant van de zender als mal om de boorgaten op de muur te markeren.
Die passenden Dübel und Schrauben sind im Lieferumfang enthalten. Alternativ kann der Sender auch mit einem Klebesockel befestigt werden, der ebenfals im Liefer- umfang enthalten ist.	Les chevilles et vis appropriées sont comprises dans la livraison. En alternative, l'émetteur peut être fixé à l'aide d'un socle à coller, également compris dans la livraison.	Bijpassende pluggen en schroeveen zichin meegeleverd. De zender kan ook door middel van een voetje met kleefstof worden bevestigd, dat ook is meegeleverd.	I tasselli e le viti corrispondenti sono contutil nel volume di consegna. In alternatively il trasmettitore più essere fissatoanche con uno zoccolo adesivo contentuto nel volume di consegna.
Wichtig
Durch Montieren des Senders auf whichmacherfreie PVC Tür-rahmen oder Metalloberflächen wird die Reichweite elingeschrankt!	Important		Importante Con il montaggio del trasmettitore sui telai di porte in PVCenza plastificanti o su superfici metalliche, la portata subisce una riduzione!
	Le montage de l'émetteur sur des châssis de porte en PVC non plastifié ou sur des surfaces metalliques restreint la portée de l'apparel.	Belangrijk Het bereik van de zender worden beperkt als u hem op een kozin van weekmakervrijde PVC of metalen oppervlakken monteert!

D	F	NL	I

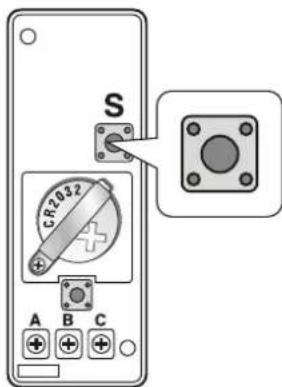

MelodienauswahlDer Melodienregler befindet sich im Sender auf der rechten Seite über der Batterie und ist mit einem "S" markiert.Mit jedem drücken ertönte eine neue der 8 Melodien im Empfänger. Die zuletzt gespielter Melodie bleibt gespeichert.	Sélection de la melodieLe régulateur de melodies se trouve sur le cête droit de l'émetteur, au dessus de la pile; il est marquè diun "S".À chaque pression, une nouvelle melodie est reproduite sur le récepteur. La的最后一 melodie reproduite est conservée en mémoire.Possibilités de réglageLes melodies pouvant être séLECTIONnées dépendant de l'émetteur utilisé.A l'actionnement de l'émetteur, un signal est envoyé au récepteur. Pour répéter le coup de sonnette, appuyez à nouveau sur le bouton de sonnette.La sonnerie ne retentit qu'une seule fois, même si vous maintainez le bouton de sonnette enforcé.	Selecteren van de melodieDe melodieregeling bevindt zich in de zender, aan de rechterkant boven de batterij en is gemarkeerd met een "S".Elke keer als u drukt, LAST de ontvanger een andere van de 8 melodieën horen. De als LASTe afgespeelde melodie worden opgeslagen.InstelmogelijkhedenWelke melodiën ingesteld können worden is affankelijk van de gebruiske ontvanger.Door het activeren van de zender wordt een signalaar de ontvanger gestuurd. Om de beltoon te herhalen, drukt u gewoon nog eens op de knop van de bel.De beltoon werkblinkt maar 1x, ook als u de knop ingedrukt houdt.	SeLECTION della melodiaIl regolatore della melodia è posto sul lato destro, all'interno del trasmettitore, supra la batteria ed è contrassegnato con una "S". Ad agli pressione del tasting viene selezionata una delle 8 melodie del ricevitore.L'ultima melodia selezionata viene memorizzata.Possibilità d'impostazioneLe melodie disponibili variano a seconda del ricevitore.Azionando il trasmettitore, viene inviato un segnale al ricevitore.Per ripetere il tono di chiamata, premere nuovamente il tasting della suoneria.Il tono di chiamata sare emesso solo 1 volta,anche se si continua a premere il tasting della suoneria.
EinstellmöglichkeitenDie einstellbaren Melodien varieren, je nach verwendeten Empfänger.Durch Betätigten des Senders wird ein Signal an den Empfänger gesendet. Um den Rufton zu wiederholen, drücken Sie den Klingeltaster erneut.Der Rufton erfolgt nur 1x, auch wenn Sie den Klingeltaster gedrückt halten.

D	F	NL	I
Auswahl des Sendekanals	Sélection du canal d'émission	Selecteren van het zendkanaal	Selezione del canale di trasmissione
Erste InbetriebnahmeDer Funksender verfügt über eine Selfsternfunktion ohne DIP-Schalter.	Première mise en serviceLe émetteur radio dispose d'une fonction d'adaptation automatique sans commutateurs de DIP.	Eerste ingebruilkstellungDe zender beschikt over een zelfleerfunctie zonder DIP-schakelaar.	Prima messa in esercizioIl trasmettitore è dotato di una funzione di autoapprendimento sulla interruttori di DIP.
Nachdem Sie die Batterien in Sender und Empfänger eingelegt haben betätigten Sie ein Mal den Sender. Dieser stellt automatisch une Frenzep ein und übermittelt diese an den Empfänger, welche daraufufhinn erfort.	Après avoir place les piles dans l'émetteur et le récepteur, activez l'émetteur. Celui-ci règlice automatiquement une fréquence et la transmet au récepteur, qui retient en conséquence.	Druk eén keer op de knop van de zender nadat u de batterijen voor de zender en de ontvanger hebft geplaatst. De zender steit nu automatisch een请注意 in en stuart deze maar de ontvanger, die verrolgens overgaat.	Dopo aver inserto le batterie nel trasmettitore e nel ricevitore, azionare una volta il trasmettitore, il quale impostera automaticamente una frequenza e la trasmetterá al ricevitore che quindi émetterà un suono.
Wichtig: Nach dem Einlagen der Batterien muss der Sender innerhalb von 120 Sekunden betätigtem werden um die Sendefrequenz einzustellen.	Important: après la mise en place des piles, l'émetteur doit être activé dans les 120 secondes afin de régler la fréquence d'émission.	Belangrijk: Nadat de batterijen geplaatst zich, moet de zender binnen 120 seconden geactiveerd worden om de zendfreiagentie in te stellen.	Importante: dopo l'inserimento delle batterie il trasmettitore delve essere azionato entro 120 secondi perché possa impostare la frequenza di trasmissione.
FrequenzwechselSollte der Funkgong erten, ohne dass Sie den Sender betätigtem haben, kann das an einem Gerät in ihrer Umgebung liegen, das auf derselben Frenzep betreiben wird. Sender und Empfänger können dann auf eine andere Frenz eingestellt werden.	Reglér une autre fréquenceSi le carillon sans fil retentit sans que vous n'ayez actionné l'émetteur, il se peut qu'un autre apparemil dans les environns soit exploité sur la même fréquence. Dans ce cas, il est possible de régler l'émetteur et le récepteur sur une autre fréquence.	Wisselen van freqüentieIndien de bel overgaat, zonder dat u op de zender heeft gedrukt, dan kan dit aan een apparaat in uw omgevingligen, dat gebruik maakt van verzelfde freqüente. De zender en de ontvanger kuren dan op een andere freqüente worden ingesteld.	Posso sono essere impostati su un'altra frequenzaNel caso in cui il gongenza fili risuoni sono aver azionato il trasmettitore, quello più trovarsi su un'alto apparecchio nelle vicinanze che viene azionato sulla stessa frequenza. In quello caso il trasmettitore ed il ricevitore possono essere impostati su un'altra frequenza.
Entfernen Sie für 10 Sekunden die Batterien aus Sender und Empfänger, so dass die gespeicherte Frenzep gelöscht wird.	Retirez les piles de l'émetteur et du récepteur pendant 10 secondes pour supprimier la fréquence enregistrée.	Verwijder de batterijen 10 seconden lang uit de zender en de ontvanger om de opgeslagen freqüente te wipes.	Rimuovere per 10 secondi le batterie dal trasmettitore e dal ricevitore, in modo che la frequenza memorizzata possa essere cancellata.
Legen Sie die Batterien erneut ein und betätgemen Sie innerhalb von 120 Sekunden den Sender um eine neue Frenzinzinustellen.	Replacez les piles et activez l'émetteur dans les 120 secondes pour régler une nouvelle fréquence.	Zet de batterijen terug in de houders en druk binnen 120 seconden op de belknop van de zender om een neue zendfreiagentie in te stellen.	Reinsere le batterie e azionare entro 120 secondi trasmettitore per impostare una nuova frequenza.
Vorder- und Hintert für RufunterscheidungBei Verwendung eines zweiten Senders (nicht im Lieferumfang), gehen Sie bei der Frequenzestellungitte wie unter der Rubrik Erste Inbetriebnahme vor und betätigten Sie innerhalb von 120 Sekunden den zweiten Sonder. Der Empfänger ist in der Lage beide Funkfrequenzen zu speichern. Bei Verwendungen mehrerer Sonder konnen Sie die Melodieinstellung varilen, so dass Sie akustisch erkennen konnen, von welchem Sonder aus das Signal an den/die Empfänger gesendet wurde. Das Funkgang-Set kann um mehrere Empfänger erweitert werden (nicht im Lieferumfang). Nachdem die Funkfrequenz des Set eingestellt wurde, (siehe Rubrik Erste Inbetriebnahme) legen Sie die Batterien in den/die zu ergänzenden Funk-empfänger ein. Betätigten Sie innerhalb von 120 Sekunden den Sender. Der/die Empfänger sind in der Lage die Funkfrequenz zu speichern. Verwendung mehrerer Sets auf entsprech. Frenzen Hinweis bei Verwendung von mehr als einem HX Set auf unter-schiedlichen Frenzenen. Z. B. zwei Sets, welche im Erdgeschoss und 1. Stock eines Wohnhauses betrieben werden sollen. Zwischen jedem neuen HX Sender der neu codiert werden soll, muss eine Wartezeit von 2 Minuten je Sonder berücksichtigt werden. Ansonsten konnen Funküberschneidungen zu bereits installierten Geräten entstehen.	Distinction des sonneries pour les portes avant et arrièreSi vous utilisez un deuxième émetteur (non fournil), procédéz comme décrit à la rubrique relative à la première mise en service pour régier la fréquence et activéz le deuxième émetteur dans les 120 secondes. Le récepteur peut enregistrer les deux fréquences radio. Si vous utilisez plusieurs émetteurs, vous pouvez varier le réglage de la mélodie de sorte à reconnaître à l'oreille l'émetteur à partir duquel le signal a été transmis au récepteur. Le set Funkgang peut accueillir plusieurs récepteurs supplémentaires (non compris dans la livraison).Aprres que la fréquence a été régérie (voir la rubrique «mise en route», placez les piles dans le récepteur. Activez l'émetteur dans un délal de 120 secondes. Le récepteur peut garder en mémoire la fréquence d'émission. Utilisation de plusieurs sets sur différentes fréquences Requenne concernant l'utilisation de plusieurs sets HX sur différentes fréquences. Exampie de deux sets, utilisés au rez-de-chaussée et au 1er étage d'une maison. Il est impératif d'attendre 2 minutes entre chaque nouvel émetteur HX à coder. Sinon, des interférences risquent d'être générées pour les appareils déjà Installés.	Beltoonherkenning voor- en achterdeur Wanner u een tweede zender gebruikt (niet meegeleverd),Gaat u op bezelfde wijze te werk als in de rubrik Eerste ingebruikstelling om de férentie in te stellen en drukt binnen 120 seconden op de twede zender. De ontvanger kan allebei de zendfrequentes opslaan. Als u meerdere zenders gebruikt,kest u versuschillende beltonen instellen,om te horen waar op de bel worden gedrukt.De draadloze gongset kan met meerdere ontvangers worden uitgebrecht (niet meegeleverd). Pas nadat de zendfrequente van de set is ingesteld, (zie rubrik Eerste ingebruikstelling) plaatsu t u de batterijen in de extra ontvanger(s). Druk ook nu weaker binnen 120 seconden op de belknop van de zender. De ontvanger(s) kunnen de zendfrequente opslaan. Het gebruik van meerdere sets op verschillende fréquenties Opmerking: bij toepassing vaneer dan eén HX-set op verschillende fréquenties, bijt. twee sets, voor gebruik op de begane grond en op de eerste verdieping van hetzelfde gobouw. Tussen het coderen van elke neue HX-zender client een wachtijd van 2 minuten voor elke zender in acht te worden genomen. Anders kuren er storingen met reeds aanwezigee apparatuur optreden.	Differenziazione di chiamata tra porta sul davanti e porta sul retro Se si utilizza un secondo trasmettitatore (non in dotazione), procedere come indicato nella sezione "Prima messa in esercizio" per l'impostazione della freuzenza e azionare il secondo trasmettitatore entro 120 secondo. Il ricevitore è in grado di memorizzare entrambe le freuzenza radio.Durante l'utilizzo di più trasmetitori è possible variare l'impostazione della melodia, in modo tale da poter riconoscere acusticamente da quale trasmettitore è stato inviato il segnale al/ai ricevitore/i.I kit del campanelloswana cui può essere ampliato con più ricevitori (non inclusi in dotazione).Dopo aver impostato la freuzenza radio del kit (vedere la sezione Prima messa in esercizio), insireire le batterie nei ricevitatori a onde radio da integrare. Azionare il trasmettitore entro 120 secondi. I ricevitori sono ora in grado di memorizzato la freuzenza radio.Ultizzo di set multipli su freuzenza diverse Nota sull'utilizzo di più set HX su freuzenza diverse. Ad es., due set, che possono essereutilizzati al piano terra e al primo piano di una casa. Tra un nuovo trasmettitatore HX cheDeve essere ricodificato e l'altre, è necessario rispertare un intervallo di attesa di 2 minuti per trasmettitore. In caso contrario possono verificarsi sovrappositioni delle frequenze radio sui dispositivi già installati.

No.70399

No.70375

No.70377

No.70378

D	F	NL	I
Weitere Anschlussmöglichkeiten nicht im Lieferumfang	Autres possibillés de raccordement pas compris dans la livraison	Overige aansluitmöglichheden nicht meegeleverd	Altre possiblià di collegamento non presente nel volume di conseagna
HX Funkconverter zur Ruferweiterung (70399)	Convertisseur radio pour extension de sonnette (70399)	HX-signaalomvormer als uittbreidingsmodule voor oproepen (70399)	Radioconvertitore per l'estensione della chiamata (70399)
HX Funk-Bewegungsmelder (70375)	HX Déctector de mouvements radio (70375)	HX draadloze bewegingsmelder (70375)	Segnalatore di movimento via radio (70375)
HX Funk-Distanzerweiterung (70377)	HX Extenseur de portée (70377)	HX draadloze afstandsuitbreiding (70377)	HX Estensore a radiofrequency (70377)
HX Funksender Tur- und Fensterkontakt (70378)	HX Émetteur sans fil à contact pour portes et fenêtres (70378)	HX draadloos deur- en raamcontact (70378)	HX Trasmettitore radio del contatto per porte e finestre (70378)
Anschluss an eine vorhandene Klingelanlage	Raccordement sur une installation de sonnette existante	Aansluten op een aanwezig gongsystem	Collegamento ad un impianto di suoneria esistente
Dieser Funksender ist auch für den Anschluss an eine vorhandene Klingelanlage geeignet.	Cet émetteur radio convient également pour raccordement à une installation de sonnette existante.	Deze draadloze zender kan ook op een al aanwezige ontinstallatie worden aangesloten.	Il presente radiotrasmettitore è adattoanche al collegamento con un impianto di suoneria esistente.
Der Funksender ergänzt damit ihren bestehenden, verdrahteten Klingeltaster.	L'émetteur radio vient alors compléter votre bouton de sonnette filaire existant.	De zender vomt dan een aanvulling op uw reeds aanwezigie, bedrade gong.	Il radiotrasmettitore integra in tal modo il tasti di suoneria cablato esistente.

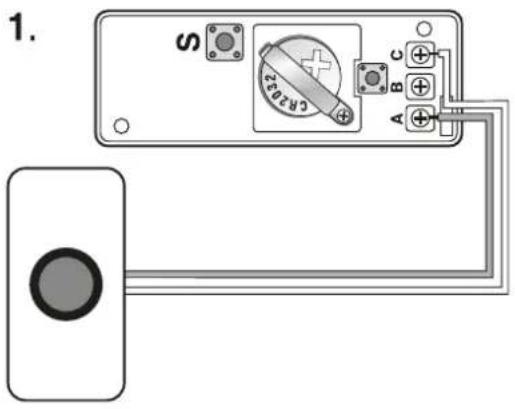

Verbinden Sie einzach die Klemmen vom Klingeltaster mit den Klemmen Å und C am Funksender. (siehe Abbildung 1)	II suffit de raccorder les bornes du bouton de sonnette aux bornes A et C de l'émetteur radio. (voir figure 1)	U hoeft slechts de klemmen van uw eigengelbknop met de klemmen A en C van de zender van de draadloze gong te verbinden. (zie abeeling 1)	È sufficiente collegiate i morsetti del tasti di suoneria con i morsetti A e C presenti sul radiotrasmettitore. (vedi figura 1)

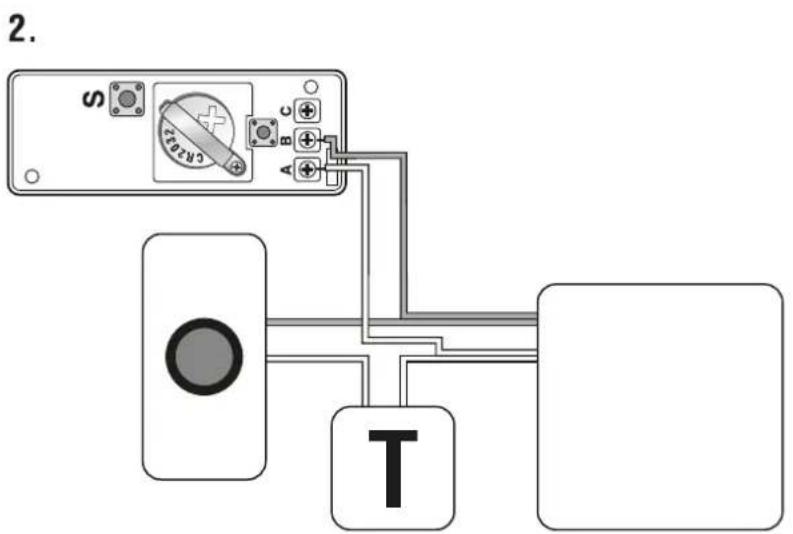

Alternativ können Sie den Funk-sender auch an den bestehenden Türgong anschlieben.	II est également possible de raccorder l'émetteur radio au carillon de porte existant.	Ook sunt u de draadloze zender op de aanwezigige deurgong zelf aansluiten.	In alternatively il radiotrasmettitore può essereilegatoanche al gong della porta esistente.

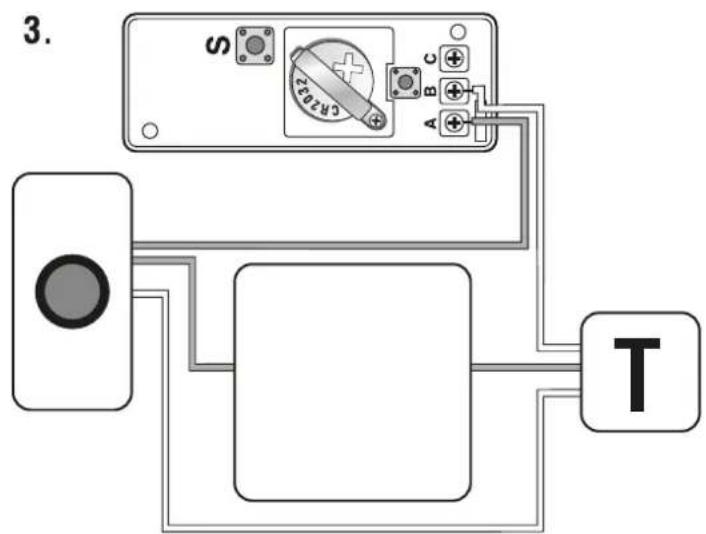

Verbinden Sie einzach die Klemmen vom Gong mit den Klemmen A und B am Funk-sender. (siehe Abbildung 2 u. 3)	II suffit de raccorder les bornes du carillon aux bornes A et B de l'émetteur radio. (voir figures 2 et 3)	Verbind dan de klemmen van de deurgong (die het geluid maakt) met de klemmen A en B van de zender van de draadloze gong te verbinden. (zie abeeling 2 en 3)	È sufficiente collegiate i morsetti del gong con i morsetti A e B presenti sul radiotrasmettitore. (vedi figure 2 e 3)

D	F	NL	I
SpezifizierungSender:	SpezificationEmetteur:	SpecificatiesZender:	SpecificaioneTrasmettitore:
Stromversorgung:1 x 3 V. CR2032 Batterien(im Lieferumfang)	Alimentation tension:1 pile 3 V. CR2032(comprise dans la livraison)	Stroomvoorziening:1 x 3 V CR2032 batterij(meegeleverd)	Alimentazione elettrica:batterie 1 x 3 V. CR2032(presente nel volume di consegna)
Verbrauch:1,5mA bei Betrieb0,001mA Stand-by	Consommation:1,5mA en fonctionnement0,001mA en veille	Verbruik:1,5mA in bedrij0,001mA stand-by	Consumo:1,5mA durante il funzionamento0,001mA stand-by
Temperaturbereich:-10°C bis +40°C	Plage de températures:-10°C à +40°C	Temperatuursbereik:-10°C tot +40°C	Intervallo di variazione della temperatura:da -10°C a +40°C
ACHTUNG:Setzen Sie Batterien nicht Hitze,direkter Sonneneinstrahlung oderFeuer aus! Explosionsgefahr!	ATTENTION:Se placer piles ne pasde chaleur, direct soleil et feu!Menancer la explosion!	LET OP:De batterijen nicht blootstellenaan hitte, direct zonlicht of openvuur! Explosiegevaar!	ATTENZIONE:Non esporre le batterie a fonti di calore, a luce solare diretta o afiammel Pericolo d'esplosione!
Benutzerinformationen zumUmweltschutz, Entsorgung undKonformität sind beigelegt.	Des informations à l'attention delutilisateur sont jointes, relativesà la protection de l'environnement,à la mise au rebut et à la conformité.	In de verpakking vindt ugebruikersinformatie overde milieu- verwijdingsvoorschriften en overde conformiteit.	Le informazioni per l'utenterelative alla tutela ambientale,allo smaltimento e alla conformitàsono accluse in allegato.
Garantie gemäß dengesetzlichen Bestimmungen.Technische Änderungenvorbehalten.	Garantie conformément auxdispositions légales. Sous réservede modifications techniques.	Garantie volgens de wettelijkkevoorschriften. Technischewijzigingen voorbehonden.	Garanzia conforme alladisposizioni di legge.Con riserva di modificetechniche.
