35-040 - Étau d'atelier NEO tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étau d'atelier
Marque	NEO tools
Modèle	35-040
Largeur de mâchoire	65 / 105 mm
Ouverture maximale des mâchoires	35 mm
Profondeur des mâchoires	34 mm
Masse	3,5 kg
Matériau du corps	Fonte
Montage	Sur établi via trous de montage
Serrage	Par levier (rotation horaire pour serrer)
Entretien	Nettoyage après usage, lubrification régulière des pièces mobiles
Stockage	Endroit sec et propre, hors de portée des enfants
Sécurité	Porter gants et lunettes, éloigner les enfants, ne pas surcharger, ne pas utiliser si endommagé
Réparabilité	Réparations par personne qualifiée uniquement, utiliser pièces recommandées
Protection de l'environnement	Ne pas jeter avec les ordures ménagères, recycler dans des centres appropriés

FOIRE AUX QUESTIONS - 35-040 NEO tools

Comment installer l'étau NEO tools 35-040 sur un établi ?

Placez l'étau sur l'établi, marquez les points de perçage via les trous de montage dans la base, percez, puis fixez avec des vis, rondelles et écrous. Serrez fermement.

Quelle est l'ouverture maximale des mâchoires ?

L'ouverture maximale est de 35 mm entre les mâchoires.

Comment serrer une pièce dans l'étau ?

Tournez le levier de pression dans le sens inverse des aiguilles d'une montre pour écarter les mâchoires, placez la pièce, puis tournez dans le sens horaire pour serrer avec une force modérée.

Quels équipements de protection sont recommandés lors de l'utilisation ?

Portez des gants de protection et des lunettes de sécurité. Évitez les vêtements amples et bijoux.

Comment entretenir l'étau pour prolonger sa durée de vie ?

Nettoyez l'étau après chaque usage en l'essuyant ou le soufflant. Lubrifiez régulièrement les pièces mobiles avec une huile légère. Stockez dans un endroit sec.

Puis-je utiliser l'étau pour des travaux de soudure ?

Oui, mais veillez à ne pas endommager l'étau par chaleur excessive. Utilisez des protections appropriées et évitez les projections.

Que faire si l'étau est endommagé ?

N'utilisez pas l'outil s'il est endommagé. Les réparations doivent être effectuées par une personne qualifiée avec des pièces de rechange recommandées par le fabricant.

Quel est le matériau du corps de l'étau ?

Le corps est en fonte, ce qui assure robustesse et stabilité.

L'étau peut-il être monté sur une table de travail légère ?

Il est recommandé de le monter sur un établi lourd ou fixé au sol pour éviter vibrations et chocs pendant le travail.

Comment éviter d'endommager la pièce serrée ?

Ne serrez pas avec une force excessive. Appliquez une force modérée pour assurer la stabilité sans écraser l'élément saisi.

MODE D'EMPLOI 35-040 NEO tools

• Gardez le lieu de travail propre – le désordre sur le lieu de travail augmente la probabilité d'un accident.
• Éloignez les enfants et les personnes non autorisées de l'appareil
• L'étau contient des pièces mobiles. Ne travaillez pas avec des vêtements et des bijoux amples pour éviter d'être pris dans le mécanisme de l'étau. Gardez vos cheveux loin de l'outil.
• Utilisez des vêtements de protection appropriés - gants et lunettes de protection.
• Lorsque vous travaillez, gardez une position naturelle et stable. Si nécessaire, ajustez la position de l'étau.

• Pendant le travail, soyez toujours conscient de votre environnement.

• Ne surchargez pas l'appareil. Trop de force peut endommager l'étau ou écraser la pièce.

• N'utilisez pas l'outil s'il est endommagé.
• Vérifiez régulièrement l'état technique de l'appareil et utilisez un mode d'entretien approprié. L'état technique de l'outil doit toujours être inspecté avant utilisation.
• Travaillez de manière sûre et précise. La partie avant de l'étau peut se fissurer en cas de coup direct avec un outil dur, ce qui peut endommager l'opérateur.
• N'utilisez que des pièces de rechange et des accessoires recommandés par le fabricant.
• Les réparations ne peuvent être effectuées que par une personne qualifiée.

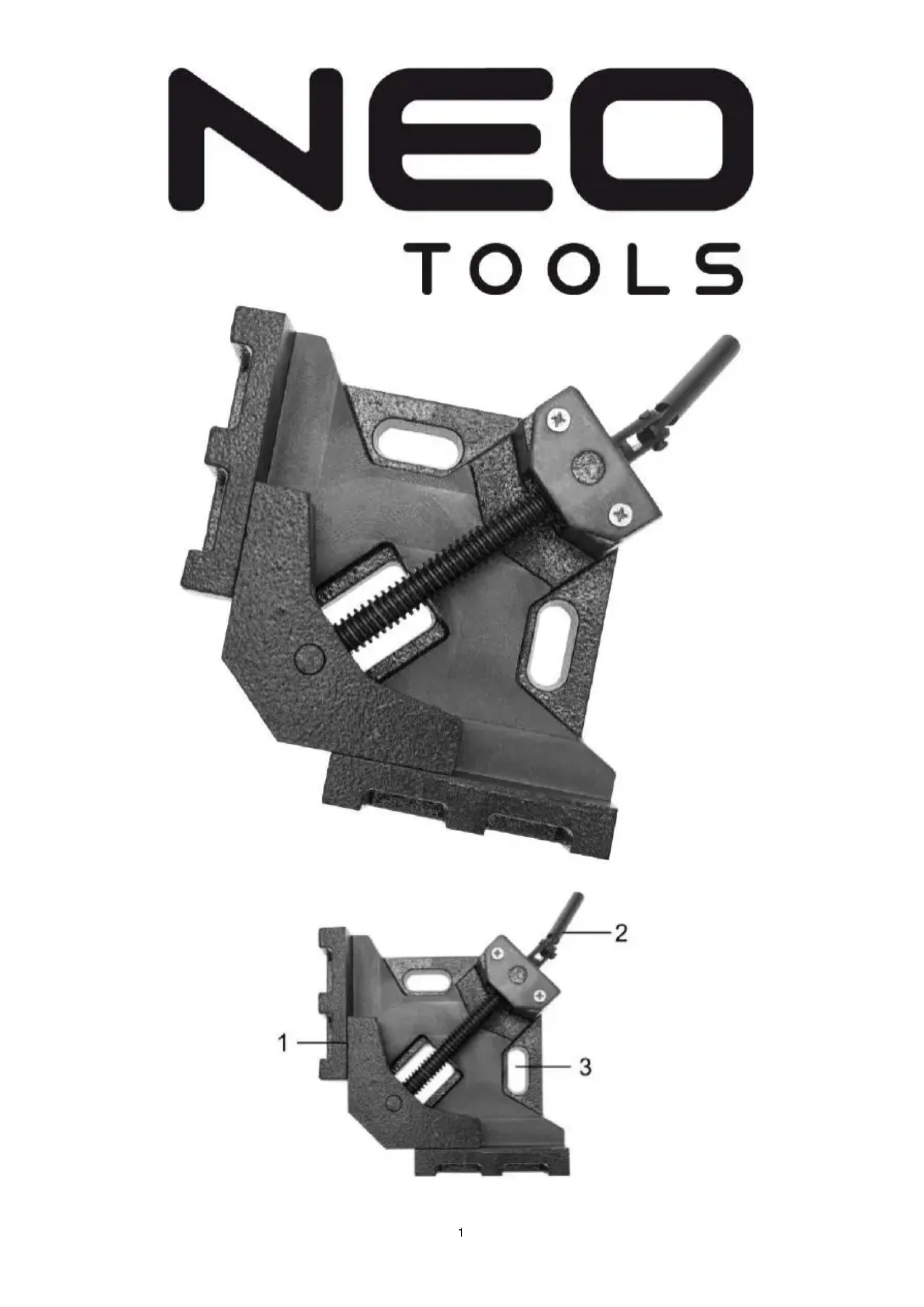

DESCRIPTION

1. Mâchoires
2. Levier de pression
3. Trou de montage

DONNÉES TECHNIQUES

35-040
Largeur de la mâchoire	65 / 105 mm
Ouverture maximale des mâchoires	35 mm
Profondeur des mâchoires	34 mm
Masse	3,5 kg
Corps material	Fonte

MANUEL

Installation

L'étau est conçu pour être monté sur un établi ou une autre surface avec une résistance adéquate. L'établi doit être suffisamment lourd ou fixé en permanence au sol afin d'éviter les vibrations et les chocs pendant le travail.

1. Placez l'étau sur la position de montage.
2. Il y a des trous de montage dans la base de l'étau. Selon leur position, marquez les points sur l'établi pour le forage.
3. Percez les trous dans l'établi.
4. Placez la vis de montage à travers des trous dans l'étau et l'établi.
5. Fixez le sage avec des rondelles et des écrous. Serrez les écrous.

Serrage

Les mâchoires sont élargies en tournant le levier dans le sens inverse des aiguilles d'une montre. Lorsque l'ouverture correcte est réalisée, la pièce peut être placée entre les mâchoires. Les mâchoires sont serrées en tournant le levier dans le sens des aiguilles d'une montre. Appuyez sur la pièce avec une force modérée pour assurer la stabilité. Trop de pression peut endommager l'élément saisi.

STOCKAGE ET ENTRETIEN

Afin de maintenir l'efficacité à long terme de l'appareil, il doit être nettoyé après chaque utilisation par essuyage, dépoussiérage ou soufflage. N'utilisez pas de solvants ou d'agents susceptibles de corroder l'étau.

Lubrifiez régulièrement les pièces mobiles.

Conserver dans un endroit sec et propre, hors de la portée des enfants.

PROTECTION DE L'ENVIRONNEMENT

Ne jetez pas les produits contenant des ordures ménagères. Ils devraient être utilisés dans des plantes appropriées. Les équipements non recyclés constituent un risque potentiel pour l'environnement et la santé humaine.
