LED Theater Spot 50 3200K WH - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED de théâtre
Marque	Varytec
Modèle	LED Theater Spot 50 3200K WH
Source lumineuse	1 × LED COB, 50 W
Température de couleur	3200 K
Indice de rendu des couleurs (CRI)	> 90
Angle de dispersion	15° à 50°, réglable manuellement
Puissance lumineuse max.	560 Lux à 2 m
Nombre de canaux DMX	1, 2 ou 3 canaux
Contrôle	DMX, touches et écran sur l'appareil
Mode de fonctionnement	Autonome, DMX, maître/esclave
Ventilateur	Silencieux, à température réglée
Dimensions (L × H × P)	135 mm × 167 mm × 180 mm
Poids	2 kg
Tension d'alimentation	100 - 240 V ~ 50/60 Hz
Puissance consommée max.	50 W
Indice de protection	IP20
Options de montage	Suspendu, debout
Connecteurs d'entrée	Power Twist (alimentation), XLR 3 pôles (DMX)
Connecteurs de sortie	Power Twist (alimentation), XLR 3 pôles (DMX)
Dispositif optique	Lentille de Fresnel
Volets coupe-flux	Oui, orientables
Température ambiante de fonctionnement	0 °C à 40 °C
Humidité relative	20 % à 80 % (sans condensation)
Couleur du boîtier	Blanc

FOIRE AUX QUESTIONS - LED Theater Spot 50 3200K WH Varytec

Quelle est la température de couleur de ce projecteur ?

La température de couleur est de 3200 K, idéale pour un éclairage chaud de théâtre.

Puis-je utiliser ce projecteur sans contrôleur DMX ?

Oui, il fonctionne en mode autonome grâce aux touches et à l'écran intégrés. Vous pouvez régler le gradateur, le stroboscope et d'autres paramètres directement sur l'appareil.

Comment connecter plusieurs projecteurs en mode maître/esclave ?

Connectez la sortie DMX du maître à l'entrée DMX du premier esclave, puis la sortie de l'esclave à l'entrée du suivant. Le maître contrôle les effets synchronisés.

Quel angle de dispersion puis-je obtenir ?

L'angle de dispersion est réglable manuellement de 15° à 50° via le régulateur de foyer.

Comment nettoyer les lentilles du projecteur ?

Utilisez un chiffon doux et un nettoyant pour lentilles (réf. 280122). Essuyez délicatement et séchez soigneusement. Évitez les produits abrasifs.

Quelle est la puissance maximale consommée ?

La consommation maximale est de 50 W, avec une alimentation de 100-240 V ~ 50/60 Hz.

Que faire si l'appareil ne répond pas à la commande DMX ?

Vérifiez les connexions DMX, l'adresse DMX (menu) et la polarité. Assurez-vous d'utiliser des câbles DMX spéciaux, pas des câbles microphone.

Puis-je utiliser une gélatine ou un filtre devant le projecteur ?

Oui, le projecteur est équipé de volets coupe-flux et peut accueillir des filtres. Assurez-vous que les volets restent ouverts pour éviter la surchauffe.

Quelle est la durée de vie de la LED ?

La LED COB a une longue durée de vie, mais celle-ci se réduit en cas de fonctionnement à haute température. Maintenez une bonne ventilation et une luminosité modérée pour prolonger sa durée de vie.

Le projecteur est-il compatible avec un gradateur externe ?

Non, ne raccordez pas l'appareil à un gradateur externe. Utilisez le gradateur intégré ou la commande DMX.

MODE D'EMPLOI LED Theater Spot 50 3200K WH Varytec

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 6

1.1 Informations complémentaires.... 7
1.2 Conventions typographiques.... 8
1.3 Symboles et mots-indicateurs.... 9

2 Consignes de sécurité.... 12

3 Performances.... 16

4 Installation.... 18

5 Mise en service.... 22

6 Connexions et éléments de commande.... 25

7 Utilisation.... 28

7.1 Mise en marche de l'appareil.... 28
7.2 Menu principal.... 28

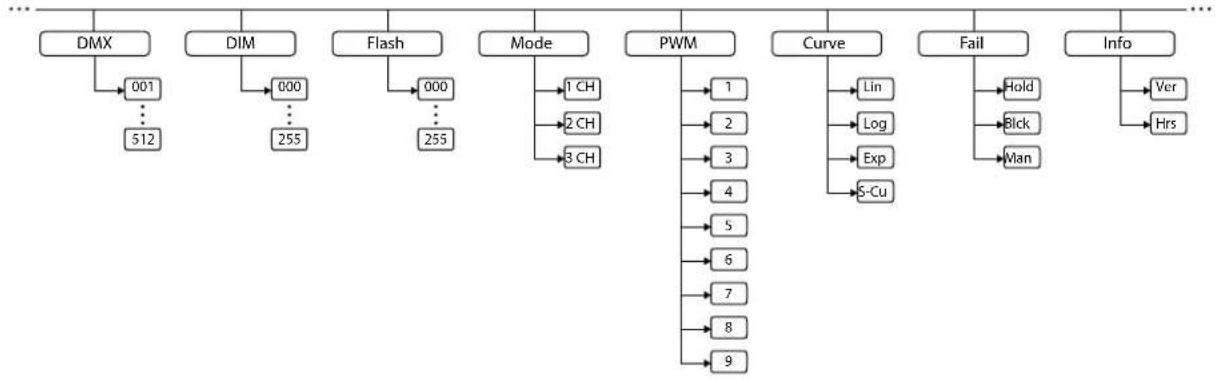

7.3 Vue d'ensemble du menu.... 38
7.4 Fonctions en mode DMX 1 canaux.... 39
7.5 Fonctions en mode DMX 2 canaux.... 39

Table des matières

7.6 Fonctions en mode DMX 3 canaux.... 40

8 Données techniques.... 41
9 Câbles et connecteurs.... 44
10 Dépannage.... 45
11 Nettoyage.... 47
12 Protection de l'environnement.... 48

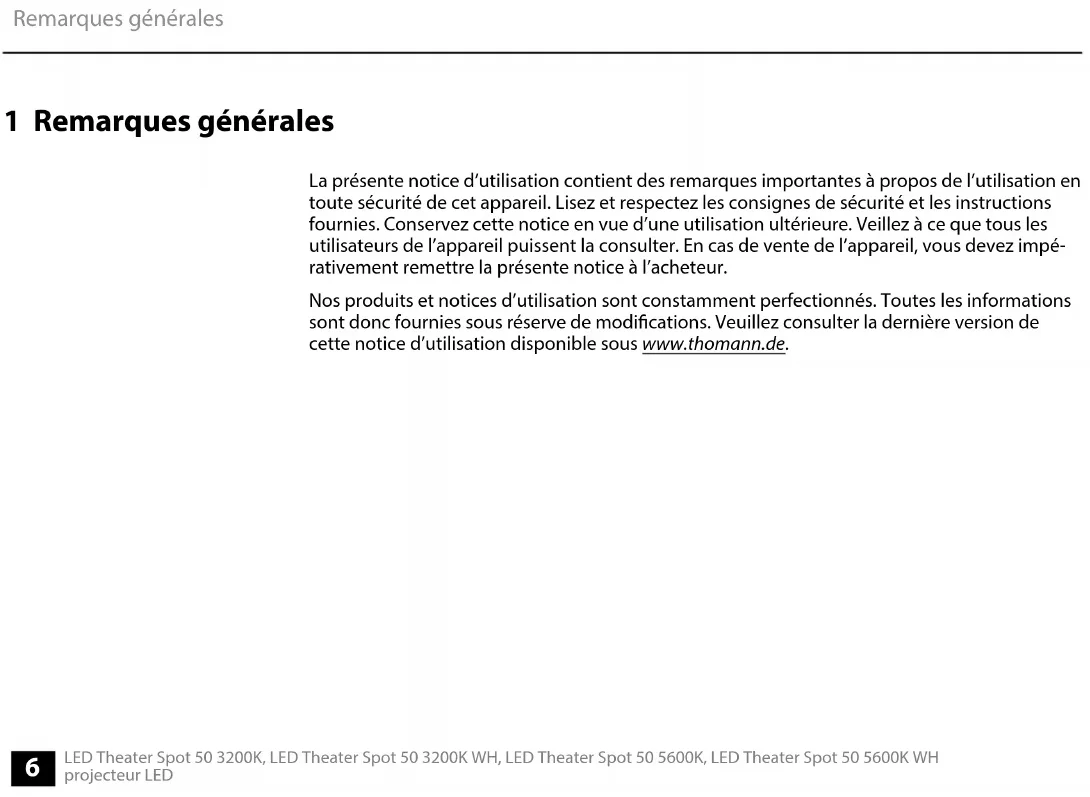

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

Instructions

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Exemple :

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

⇒ Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Symbole d'avertissement Type de danger

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble d'arrêt de sécurité ou une chaîne de sécurité. Sécurisez le volet réglable après le montage par un câble de sécurité au projecteur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas affecter la sortie du lumière.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Risque d'incendie et de surchauffe

Le fonctionnement avec des volets coupe-flux fermés peut causer un incendie ou une surchauffe dans le projecteur. La durée de vie des LED se réduit à cause des volets coupe-flux fermés. Dans le cas contraire, le thermostat intégré déclenchera une coupure thermiquement raisonnable. Utilisez l'appareil seulement avec des volets coupe-flux ouverts.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche apropriée si nécessaire, p.ex. des patins en feutre ou similaire.

3 Performances

Le projecteur théâtre LED remplace le projecteur à lentille de Fresnel de classe 500 W ... 650 W.

Caractéristiques particulières de l'appareil :

1 × LED COB, 50 W
Lentille de Fresnel
■ Température de couleur :
- 3200 K (LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH)
- 5600 K (LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH)
■ Indice de rendu de couleur : CRI > 90
■ Puissance lumineuse max.: 560 Lux (2 m)
Angle de dispersion réglable manuellement de 15° à 50°
■ Fonctionnement en mode autonome ou DMX (1, 2 ou 3 canaux)
■ Mode maître/esclave
Utilisation par le biais des touches et de l'écran de l'appareil
ventilateur à la température réglée ultra silencieux pour un fonctionnement sans bruit
■ idéal pour une utilisation dans un théâtre
Avec volets

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH, LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH projecteur LED

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble d'arrêt de sécurité ou une chaîne de sécurité.

Sécurisez le volet réglable après le montage par un câble de sécurité au projecteur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas affecter la sortie du lumière.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40 °C.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.

Le câble de retenue doit être attaché à l'étrier.

Installation

Assurez vous que cet appareil ne soit pas raccordé à un gradateur.

LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH, LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH projecteur LED

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Connexions en mode DMX

Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).
        D
        E
        F
        G
        H
        I
    end
    subgraph Component_2
        D
        E
        F
        G
        H
        I
    end
    subgraph Component_3
        H
        I
    end
    subgraph Component_4
        H
        I
    end

LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH, LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH projecteur LED

Connexions en mode de fonctionnement « Master/Slave »

Si vous configurez un groupe d'appareils en mode maître/esclave, le premier appareil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l'appareil maître avec l'entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l'entrée esclave du deuxième appareil esclave, et ainsi de suite.

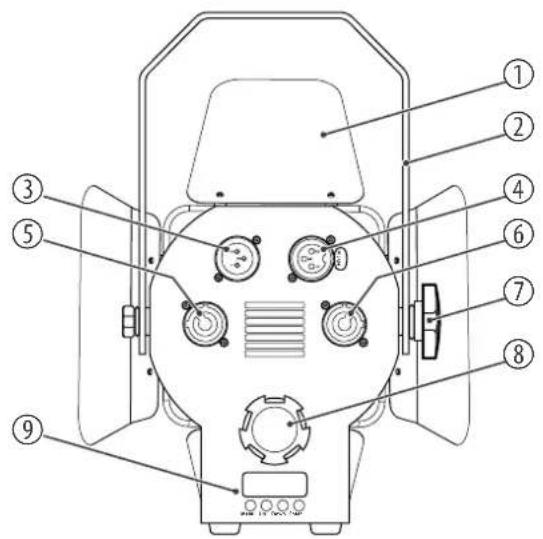

6 Connexions et éléments de commande

1 Volets coupe-flux pour diriger le faisceau lumineux
2 Étrier de montage pour la suspension ou l'installation et pour attacher le câble de retenue
3 Entrée DMX, connecteur XLR à 3 pôles
4 Sortie DMX, connecteur XLR à 3 pôles
5 Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique de l'appareil
6 Prise de sortie verrouillable (Power Twist) pour l'alimentation électrique d'un autre appareil
7 Vis de blocage pour l'étrier de montage
8 Régulateur de foyer. Règle l'angle de dispersion de l'appareil dans une plage de 15° à 45°.
9 Écran avec touches de fonction
[Menu]
Pour activer le menu principal ou un sous-menu.

[Up], [Down]

Incrémente ou décrémente la valeur affichée d'une unité.

[Enter]

Pour confirmer une valeur sélectionnée.

7 Utilisation

7.1 Mise en marche de l'appareil

Branchez l'appareil sur le secteur pour le faire démarrer. L'appareil est immédiatement prêt à fonctionner dans le dernier mode actif avec les derniers réglages choisis.

7.2 Menu principal

Commande des menus

1. Appuyez sur [Menu] pour activer le menu principal.
2. Utilisez [Up] ou [Down] pour sélectionner le paramètre souhaité ou modifier la valeur respectivement affichée.
3. Lorsque la valeur ou le paramètre souhaité apparaît à l'écran, appuyez sur [Enter] pour passer au sous-menu respectif ou confirmer une nouvelle valeur.
4. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Si vous n'appuyez sur aucune touche pendant environ 60 secondes, l'écran s'éteint automatiquement. D'éventuelles modifications ne sont pas enregistrées.

LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH, LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH projecteur LED

Adresse DMX

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « DMX » et confirmez avec [Enter].
3. Utilisez [Up] ou [Down] pour sélectionner une valeur entre « 001 » et « 512 » pour régler la direction DMX souhaitée, et confirmez avec [Enter].
4. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Assurez-vous que ce numéro est adapté à la configuration de votre contrôleur DMX. Le tableau suivant présente l'adresse DMX la plus élevée possible pour les différents modes DMX respectifs.

Mode Adresse DMX la plus élevée possible

Mode de 1 canal 512

Mode de 2 canaux 511

Mode de 3 canaux 510

Gradateur

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Dim » et confirmez avec [Enter].
3. Utilisez [Up] ou [Down] pour sélectionner une valeur entre « 000 » et « 255 » (éteint ... luminosité maximale) pour régler l'intensité du gradateur, et confirmez avec [Enter].
4. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Stroboscope

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Flash » et confirmez avec [Enter].
3. Utilisez [Up] ou [Down] pour sélectionner une valeur entre « 000 » et « 255 » (vitesse croissante) pour régler la fréquence du stroboscope, et confirmez avec [Enter].
4. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Mode DMX

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Mode » et confirmez avec [Enter].
3. Utilisez [Up] ou [Down] pour sélectionner l'un des trois modes DMX « 1 Ch » (mode 1 canal), « 2 Ch » (mode 2 canaux) ou « 3 Ch » et confirmez avec [Enter].
4. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Modulation de largeur d'impulsions (PWM)

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « PWM » et confirmez avec [Enter].
3. Sélectionnez avec [Up] ou [Down] l'un des sous-menus suivants et confirmez avec [Enter].

Affichage écran Signification Affichage écran Signification

« 1 » 1kHz « 6 » 5kHz

« 2 » 2kHz « 7 » 6,6kHz

« 3 » 2,8kHz « 8 » 10kHz

« 4 » 3,3kHz « 9 » 20kHz

« 5 » 4kHz

1. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Courbe gradateur

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Curve » et confirmez avec [Enter].
3. Vous pouvez sélectionner l'une des courbes gradateur indiquées ci-après avec [Up] ou [Down]. La courbe gradateur détermine la croissance ou la décroissance de la luminosité en fonction de la valeur DMX réglée. Confirmez avec [Enter].
4. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

AffichageSignification

« Lin » Courbe linéaire (proportionnelle)

« Log » Courbe quadratique inverse avec courbe raide au début et courbe plate à la fin (logarithmique)

AffichageSignification

« Exp » Courbe quadratique avec courbe plate au début et courbe raide à la fin (exponentielle)

« S-Cu » Courbe non linéaire avec courbe plate prononcée au début et à la fin (forme S)

La figure ci-dessous montre le schéma gradateur réglable. En fonction de la valeur DMX réglée (1), l'appareil s'allume avec une luminosité (2) entre 0 % et 100 %.

Comportement en cas de panne de la commande DMX

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Fail » et confirmez avec [Enter].
3. Sélectionnez avec [Up] ou [Down] l'un des sous-menus suivants et confirmez avec [Enter].

AffichageSignification
« Hold » Le dernier signal	DMX est conservé
« Blck » Obscurcissement	en cas d'erreurs DMX
« Man »	Mode « Dimmer » ou « Stroboskop » en cas de panne du contrôle par DMX

1. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Informations de système

1. Appuyez sur [Menu] pour activer le menu principal.
2. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Info » et confirmez avec [Enter].
3. Utilisez [Up] ou [Down] pour sélectionner l'information que vous voulez affichée et confirmez avec [Enter].

AffichageSignification

« Ver » Affiche la version du logiciel actuelle.
« Hrs » Affiche les heures de fonctionnement en total des LED.

1. Pour revenir au menu supérieur sans modification, appuyez sur la touche [Menu] sans confirmation préalable.

Mode de fonctionnement esclave

Branchez l'appareil avec un câble DMX adapté à un appareil maître au lieu d'avec un contrôleur DMX. L'appareil suit exactement le mode du maître auquel il est raccordé.

7.3 Vue d'ensemble du menu

7.4 Fonctions en mode DMX 1 canaux

Canal Valeur Fonction

10 ... 255 Gradateur maître (0 à 100 %)

7.5 Fonctions en mode DMX 2 canaux

Canal Valeur Fonction

10 ... 255 Gradateur maître (0 à 100 %)

20 ... 255 Effet stroboscopique (0 à 100 %)

7.6 Fonctions en mode DMX 3 canaux

Canal Valeur Fonction
1 0 ... 255 Gradateur maître (0 à 100 %)
2 0 ... 255 Gradateur fin (0 à 100 %)
3 0 ... 255 Effet stroboscopique (0 à 100 %)

8 Données techniques

135 mm 167 mm

180 mm

Source lumineuse 1 × LED COB, 50 W
Caractéristiques de la source lumineuse	Température de couleur 3200 K (n° art. 495875, 515631)	5600 K (n° art. 515641, 515640)
	Indice de rendu de couleur CRI > 90
Caractéristiques optiques Angle de dispersion 15°...50°, réglable manuelle-ment sur l'appareil
Contrôle DMX, touches et écran sur l'appareil
Nombre de canaux DMX 1, 2 ou 3
Connexions d'entrée Alimentation électrique Prise d'entrée verrouillable (Power Twist)
	Contrôle par DMX Prise XLR, 3 pôles
Connexions de sortie Alimentation en tension, autres appareils		Prise de sortie verrouillable (Power Twist)

LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH, LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH projecteur LED

	Contrôle par DMX Prise XLR, 3 pôles
Puissance consommée max. 50 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Indice de protection IP20
Options de montage Suspendu, debout
Dimensions (L × H × P) 135 mm × 167 mm × 180 mm
Poids 2 kg
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 20%...80 % (sans condensation)

Informations complémentaires

Dispositif optique Fresnel
Sans ventilateur Non
Zoom motorisé Non
Couleur du boîtier n° art. 495875, 515641 : noir
	n° art. 515631, 515640 : blanc

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

10 Dépannage

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière	Vérifiez le branchement électrique et le fusible.
Aucune réaction sur le contrôleur DMX	1. Vérifiez le bon raccordement des connexions et du câble DMX.
	2. Vérifiez le réglage des adresses et la polarité DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiez si le câble DMX se trouve à proximité ou à côté de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Remarques

LED Theater Spot 50 3200K, LED Theater Spot 50 3200K WH, LED Theater Spot 50 5600K, LED Theater Spot 50 5600K WH projecteur LED

Remarques
