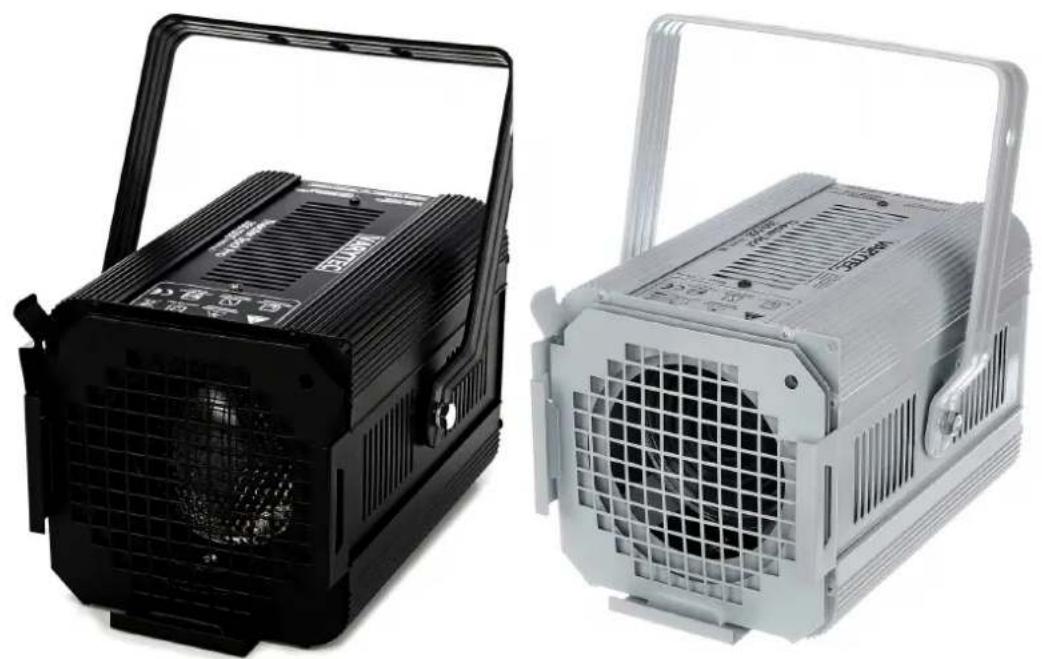

Theater Spot 650/1000 Fresnel - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur théâtre Fresnel
Modèle	Theater Spot 650/1000 Fresnel
Marque	Varytec
Catégorie	Éclairage de scène
Agent lumineux	Lampe halogène avec socle GX9,5, 230 V, puissance maximale 1000 W
Puissance consommée	650 W ou 1000 W selon lampe
Diamètre de lentille	150 mm
Plage zoom	10° – 40° (réglage manuel)
Alimentation	230 V ~50 Hz
Degré de protection	IP20
Montage	Plafond ou trépied, avec étrier de montage
Matériau du boîtier	Métal
Cadre de filtre de couleur	Inclus
Grille de protection	Incluse
Fonction zoom	Réglage manuel par vis d’arrêt
Lentille	Lentille Fresnel
Sécurité	Œillet pour câble de sécurité ; distance de sécurité : 12 m (inflammable), 2 m (non inflammable)
Température ambiante max	40 °C
Entretien	Nettoyage régulier des lentilles et grilles d’aération
Remplacement de la lampe	Accessible par le dessus après retrait du cache ; utiliser des gants
Remplacement de la lentille	Possible, suivre instructions de la notice
Fiche secteur	Pour auto-assemblage (non fournie)
Accessoires inclus	Cadre filtre de couleur, grille de protection

FOIRE AUX QUESTIONS - Theater Spot 650/1000 Fresnel Varytec

Quelle lampe utiliser pour le Theater Spot 650/1000 Fresnel ?

Utilisez exclusivement des lampes de scène halogènes avec socle GX9,5, 230 V, de puissance 650 W ou 1000 W. N'utilisez jamais d'autres types de lampes.

Comment remplacer la lampe ?

Assurez-vous que l'appareil est éteint, débranché et complètement refroidi (attendre 15 minutes). Dévissez la vis de poignée étoilée, glissez le cache du boîtier supérieur vers l'arrière, retirez l'ancienne lampe sans toucher le verre (utilisez des gants), insérez la nouvelle lampe fermement dans le socle, puis remettez le cache et revissez.

Comment régler le zoom ?

Le zoom se règle manuellement entre 10° et 40°. Dévissez la vis d'arrêt pour foyer (à l'arrière), déplacez le coulisseau pour obtenir l'angle souhaité, puis resserrez la vis.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance d'au moins 12 m par rapport aux matériaux inflammables et 2 m par rapport aux matériaux non inflammables. La température ambiante ne doit pas dépasser 40 °C.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux non pelucheux légèrement humide pour nettoyer les lentilles et les grilles d'aération. N'employez jamais d'alcool ou de solvant. Séchez soigneusement après nettoyage.

Puis-je utiliser l'appareil en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Son indice de protection IP20 ne le protège pas contre l'humidité. Évitez toute exposition aux liquides.

Comment installer le cadre de filtre de couleur ?

Le cadre de filtre de couleur s'insère dans le support prévu à l'avant de l'appareil. Il permet d'ajouter des gels colorés. Assurez-vous que le cadre est bien fixé avant utilisation.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché et que la lampe est correctement insérée. Si le problème persiste, remplacez la lampe par une neuve du même type (GX9,5). Si cela ne résout rien, contactez un électricien agréé.

Comment fixer un câble de sécurité ?

L'appareil est équipé d'un œillet à l'arrière pour attacher un câble de sécurité. Fixez le câble à une structure porteuse solide pour éviter la chute en cas de défaillance du support principal.

Où puis-je télécharger la notice complète ?

La notice d'utilisation complète est disponible gratuitement au format PDF sur notice-facile.com ou sur le site de Thomann (www.thomann.de). Vous pouvez également demander une traduction par email.

MODE D'EMPLOI Theater Spot 650/1000 Fresnel Varytec

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 5

1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 7

2 Consignes de sécurité.... 10

3 Performances.... 17

4 Installation.... 18

5 Connexions et éléments de commande.... 21

6 Entretien.... 23

6.1 Mise en place ou remplacement de la lampe.... 23
6.2 Remplacer la lentille.... 28

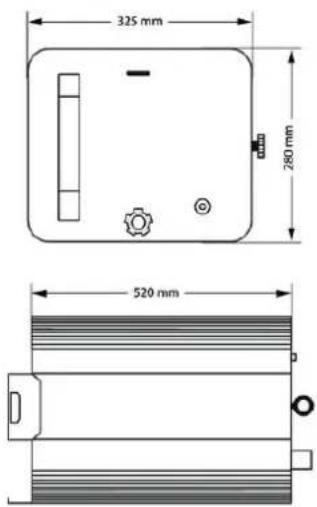

7 Données techniques.... 31

8 Nettoyage.... 35

9 Protection de l'environnement.... 36

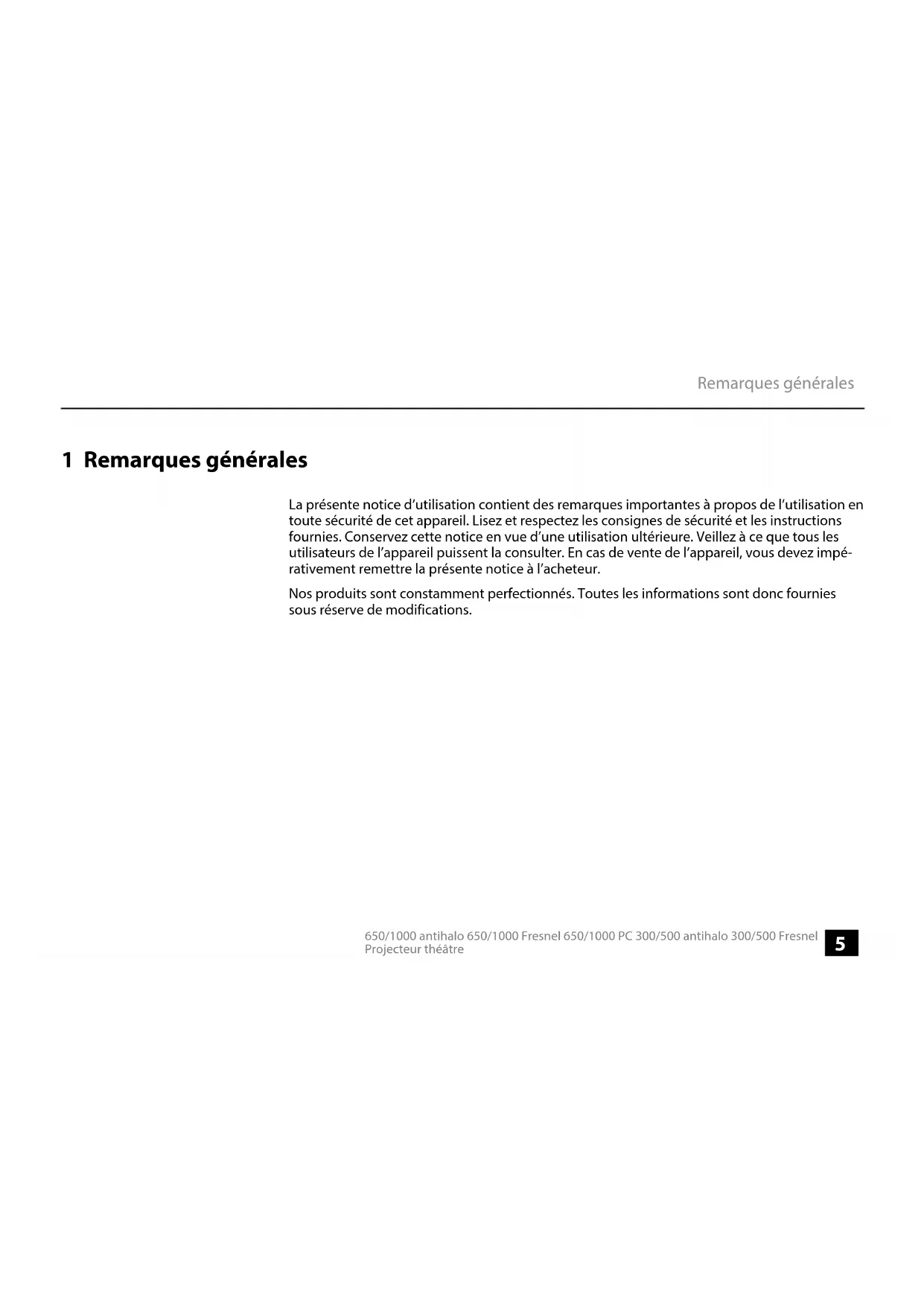

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Instructions

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Exemple :

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

→ Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.
Symbole d'avertissement Type de danger
	Avertissement en cas de tension électrique dangereuse.

Symbole d'avertissement Type de danger

Avertissement en cas de surface brûlante.

Avertissement en cas de charge suspendue.

Avertissement en cas d'emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage. L'appareil est conçu pour une utilisation professionnelle et n'est pas adapté pour une utilisation dans les ménages. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation.

Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Tension électrique dangereuse

Le câblage et le remplacement des lampes ainsi que tous les travaux de service et d'entretien portant sur l'installation électrique de l'appareil doivent être effectués uniquement par un électricien agréé. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort.

Avant d'effectuer tout travail sur l'installation électrique, l'appareil doit être mis hors tension (débrancher l'appareil de la prise de courant).

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Débranchez l'appareil entièrement du réseau électrique avant d'ouvrir les couvercles ou de les retirer. Rebranchez l'appareil seulement lorsque les couvercles sont tous remis en place et fermés.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

AVERTISSEMENT!

Risque de brûlures à la surface et à l'intérieur de l'appareil

L'appareil peut devenir très chaud durant l'utilisation, à sa surface comme à l'intérieur.

Patientez 15 minutes au moins après la coupure de l'appareil avant de commencer les travaux d'entretien.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble d'arrêt de sécurité ou une chaîne de sécurité.

Sécurisez le volet réglable après le montage par un câble de sécurité au projecteur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas affecter la sortie du lumière.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

3 Performances

Projecteur théâtre pour presque tous les domaines d'application, par exemple dans les clubs, bars, petites scènes et théâtres.

Caractéristiques particulières des appareils :

Modèle 650/1000 antihalo, modèle 650/1000 Fresnel et modèle 650/1000 PC conviennent aux lampes de scène halogènes à socle GX9,5, 230 V, puissance maximale 1000 W (non fournies)
Modèle 300/500 antihalo et modèle 300/500 Fresnel adaptés aux lampes de scène halogènes à socle GX9,5, 230 V, puissance maximale 500 W (non fournies)
plage zoom réglable manuellement de 10° à 40°
Modèle 650/1000 antihalo, modèle 300/500 antihalo et modèle 300/500 Fresnel spécialement adaptés à la courte portée
Boîtier métallique compact solide avec cadre du filtre de couleur et étrier de montage
- Cadre du filtre de couleur et grille de protection inclus
■ Fiche secteur pour auto-assemblage (non fournie)

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Vous pouvez monter cet appareil au plafond ou sur un trepied. Une poignée de fixation réglable avec des vis de fixation est comprise dans la livraison.

DANGER!

Tension électrique dangereuse

Le câblage et le remplacement des lampes ainsi que tous les travaux de service et d'entretien portant sur l'installation électrique de l'appareil doivent être effectués uniquement par un électricien agréé. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort.

Avant d'effectuer tout travail sur l'installation électrique, l'appareil doit être mis hors tension (débrancher l'appareil de la prise de courant).

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble d'arrêt de sécurité ou une chaîne de sécurité.

Sécurisez le volet réglable après le montage par un câble de sécurité au projecteur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas affecter la sortie du lumière.

REMARQUE!

Risque d'incendie et de surchauffe

La distance entre la source de lumière et les matériaux inflammables doit être supérieure à 12 m. La distance avec les matériaux non-inflammables doit être supérieure à 2 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40 °C.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

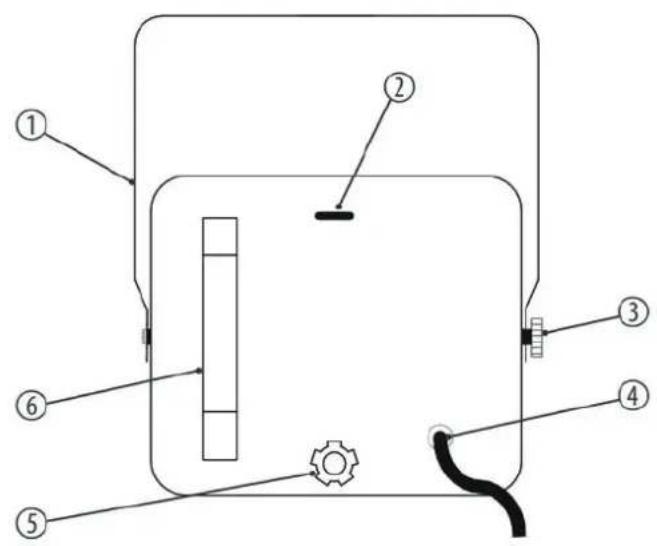

5 Connexions et éléments de commande

Arrière

1 Étrier de montage pour la mise en place ou l'accrochage.
2 Œillet pour une corde de sécurité
3 Vis de blocage pour l'étrier de montage.
4 Câble d'alimentation électrique
5 Vis d'arrêt pour foyer. Dévissez la vis et positionnez le coulisseau pour un éclairage optimal.
6 Arceau de retenue
7 Support pour les volets réglables, les films de couleur ou filtres.

6 Entretien

6.1 Mise en place ou remplacement de la lampe

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Débranchez l'appareil entièrement du réseau électrique avant d'ouvrir les couvercles ou de les retirer. Rebranchez l'appareil seulement lorsque les couvercles sont tous remis en place et fermés.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

AVERTISSEMENT!

Risque de brûlures à la surface et à l'intérieur de l'appareil

L'appareil peut devenir très chaud durant l'utilisation, à sa surface comme à l'intérieur.

Patientez 15 minutes au moins après la coupure de l'appareil avant de commencer les travaux d'entretien.

REMARQUE!

Risques de dommages liés à la poussière ou aux empreintes digitales

Même un très faible taux d'impuretés sur le globe de verre peut détruire la lampe lors de son allumage du fait des températures élevées.

Ne prenez jamais la lampe directement avec les doigts. Utilisez des gants propres ou un chiffon propre qui ne fait pas de peluches.

REMARQUE!

Dommages matériels à cause d'une lampe incorrecte

L'utilisation de l'appareil avec des lampes autres que celles spécifiées dans cette notice d'utilisation peut gravement endommager l'appareil.

N'utilisez que des lampes du type spécificié.

Remarques à propos des lampes Seuls les agents lumineux suivants sont autorisés :

Modèle Socle Puissance consommée
Spot théâtre 650/1000 antihalo Socle GX9,5 650 W		1000 W
Spot théâtre 650/1000 Fresnel Socle GX9,5 650 W		1000 W
Spot théâtre 650/1000 PC Socle GX9,5 650 W		1000 W
Spot théâtre 300/500 antihalo Socle GY9,5 300 W		500 W
Spot théâtre 300/500 Fresnel Socle GY9,5 300 W		500 W

Respectez les consignes de sécurité spécifiées par le fabricant de la lampe.

Procédure

1. Vérifiez que l'appareil est à l'arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
2. Amenez l'appareil en position horizontale.
3. Dévissez entièrement la vis de poignée étoilée au dos. Glissez le cache du boîtier supérieur entièrement vers l'arrière.
4. Retirez l'agent lumineux avec précaution du socle sur le fond de l'appareil. Veillez à ne pas toucher le miroir en bois derrière le socle.
5. Introduisez le nouvel agent lumineux de manière fixe dans le socle. Contrôlez sa bonne fixation.
6. Glissez le cache du boîtier supérieur jusqu'en butée vers l'avant.
   Revissez entièrement la vis de poignée étoilée.
7. Contrôlez la bonne fixation du cache supérieur du boîtier.

6.2 Remplacer la lentille

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Débranchez l'appareil entièrement du réseau électrique avant d'ouvrir les couvercles ou de les retirer. Rebranchez l'appareil seulement lorsque les couvercles sont tous remis en place et fermés.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

AVERTISSEMENT!

Risque de brûlures à la surface et à l'intérieur de l'appareil

L'appareil peut devenir très chaud durant l'utilisation, à sa surface comme à l'intérieur.

Patientez 15 minutes au moins après la coupure de l'appareil avant de commencer les travaux d'entretien.

Procédure

1. Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
2. Amenez l'appareil en position horizontale.
3. Dévissez entièrement la vis de poignée étoilée au dos. Glissez le cache du boîtier supérieur entièrement vers l'arrière.
4. Dévissez la vis moletée qui relie la bague de fixation au boîtier. Une pince pointue peut ici être utile.

5. Sortez la bague de fixation vers l'arrière. Vous pouvez ensuite retirer la lentille.

6. Mettez une nouvelle lentille en place. Veillez à la tige de maintien sur le côté droit du boîtier.

7. Ramenez la bague de fixation en position d'origine et vissez bien la vis moletée. Contrôlez la bonne fixation de la lentille.
8. Glissez le cache du boîtier supérieur jusqu'en butée vers l'avant. Revissez entièrement la vis de poignée étoilée.
9. Contrôlez la bonne fixation du cache supérieur du boîtier.

7 Données techniques

650/1000 Fresnel/antihalo

Agent lumineux Lampes de scène halogènes avec socle GY9,5, 230 V

■ Puissance consommée 650 W
Puissance consommée 1000 W

Diamètre de la lentille 150 mm

Fiche secteur par ex. n° art. 324015

Volet réglable par ex. n° art. 335429

Plage zoom 10° ... 40°

Puissance consommée selon l'agent lumineux utilisé

Alimentation 230 V \~50 Hz

Degré de protection IP20

Agent lumineux Lampes de scène halogènes avec socle GY9,5, 230 V

■ Puissance consommée 650 W
■ Puissance consommée 1000 W

Diamètre de la lentille 150 mm

Fiche secteur par ex. n° art. 324015

Volet réglable par ex. n° art. 335429

Plage zoom 10° ... 40°

Puissance consommée selon l'agent lumineux utilisé

Alimentation 230 V \~50 Hz

Agent lumineux Lampes de scène halogènes avec socle GY9,5, 230 V

puissance maximale 300 W
■ puissance maximale 500 W

Diamètre de la lentille 120 mm

Fiche secteur par ex. n° art. 324015

Volet réglable par ex. n° art. 335419

Plage zoom 10° ... 40°

Puissance consommée selon l'agent lumineux utilisé

Alimentation 230 V \~50 Hz

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être nettoyées regulièrement pour éliminer poussière et salissures. Avant le nettoyage, mettez l'appareil hors tension et débranchez les appareils électriques du secteur. Pour le nettoyage, utilisez un chiffon non pelucheux et humidifié d'eau. N'employez jamais d'alcool ou de solvant pour le nettoyage.

9 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa- reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Remarques

650/1000 antihalo 650/1000 Fresnel 650/1000 PC 300/500 antihalo 300/500 Fresnel Projecteur théâtre

Remarques
