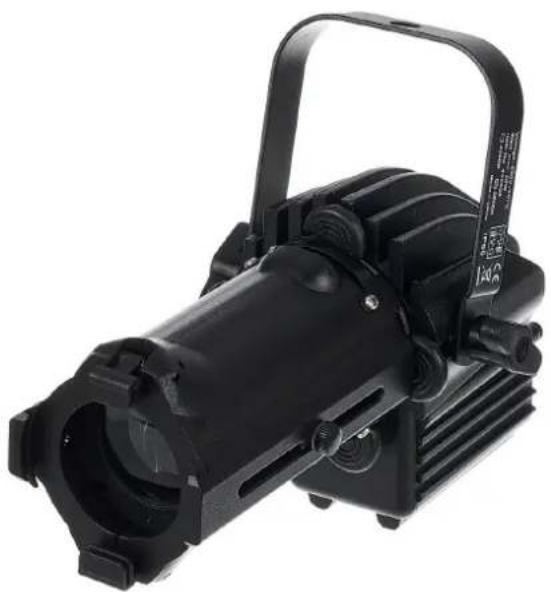

LED Profile Mini IP65 - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à profil
Marque	Varytec
Modèle	LED Profile Mini IP65
Source lumineuse	Module LED 20 W
Température de couleur	3200 K (modèles WW) ou 5600 K (modèles CW)
Indice de rendu des couleurs (CRI)	97 Ra
Angle de dispersion	15° à 30° (réglable)
Focus	Réglage manuel
Puissance consommée	20 W
Tension d'alimentation	110 - 240 V ~ 50/60 Hz
Indice de protection	IP65
Dimensions (L × H × P)	145 mm × 178 mm × 245 mm
Poids	1,6 kg
Couleur du boîtier	Noir ou blanc selon modèle
Options de montage	Suspendu (avec étrier) ou debout
Plage de température ambiante	0 °C à 40 °C
Humidité relative admissible	20 % à 80 % (sans condensation)
Fonctions principales	Éclairage LED, projection gobo, 4 curseurs de diaphragme, zoom optique
Entretien et nettoyage	Nettoyer les lentilles optiques avec un chiffon doux et un nettoyant spécial
Consignes de sécurité	Ne pas regarder directement la source lumineuse ; risque de brûlure ; ne pas utiliser avec un gradateur ; utiliser un câble de sécurité
Informations générales	Notice d'utilisation disponible gratuitement en PDF ; assistance technique via Thomann ([e-mail])

FOIRE AUX QUESTIONS - LED Profile Mini IP65 Varytec

Comment installer le projecteur LED Profile Mini IP65 ?

L'appareil peut être installé debout ou suspendu (tête en bas) à l'aide de l'étrier de montage. Utilisez toujours une seconde fixation (câble de retenue ou chaîne de sécurité) pour éviter les chutes. Assurez une ventilation suffisante et respectez la température ambiante (0 °C à 40 °C).

Quelle température de couleur choisir entre 3200 K et 5600 K ?

Le choix dépend de l'ambiance souhaitée : 3200 K donne une lumière chaude (type tungstène), idéale pour les intérieurs ; 5600 K produit une lumière blanche neutre, proche de la lumière du jour, adaptée aux extérieurs ou aux besoins de vidéo.

Peut-on utiliser le projecteur en extérieur ?

Oui, grâce à son indice de protection IP65, il est protégé contre les projections d'eau et la poussière. Cependant, ne l'immergez pas et évitez les conditions extrêmes.

Comment régler l'angle de faisceau ?

Tournez le bouton de réglage situé sur le côté pour ajuster l'angle de dispersion entre 15° et 30°. Cela modifie la largeur du faisceau lumineux.

Le projecteur est-il compatible avec un gradateur ?

Non, il ne doit pas être raccordé à un gradateur. Cela pourrait endommager l'appareil. Utilisez uniquement la tension secteur indiquée.

Comment nettoyer les lentilles du projecteur ?

Nettoyez régulièrement les lentilles optiques accessibles avec un chiffon doux et un nettoyant spécial pour luminaires (par ex. référence 280122). Séchez soigneusement après nettoyage.

Quelles sont les précautions de sécurité essentielles ?

Ne regardez jamais directement la source lumineuse (risque de lésions oculaires). L'appareil chauffe en fonctionnement : attendez 15 minutes après extinction avant de le toucher. Ne démontez pas les caches et utilisez un câble de sécurité pour le montage en hauteur.

Puis-je utiliser des gobos avec ce projecteur ?

Oui, le projecteur est équipé d'un support gobo permettant d'insérer des gobos pour projeter des motifs ou logos.

Comment réduire la durée de vie des LED ?

Pour prolonger la durée de vie, évitez de faire fonctionner les LED à pleine puissance en continu, assurez une bonne ventilation et évitez les cycles marche/arrêt fréquents. La puissance lumineuse diminue naturellement avec le temps.

Où trouver la notice complète et de l'aide technique ?

La notice complète est disponible en téléchargement gratuit sur le site www.thomann.de au format PDF. Pour toute question technique, contactez la hotline de Thomann par email à [e-mail] ou par téléphone au [phone].

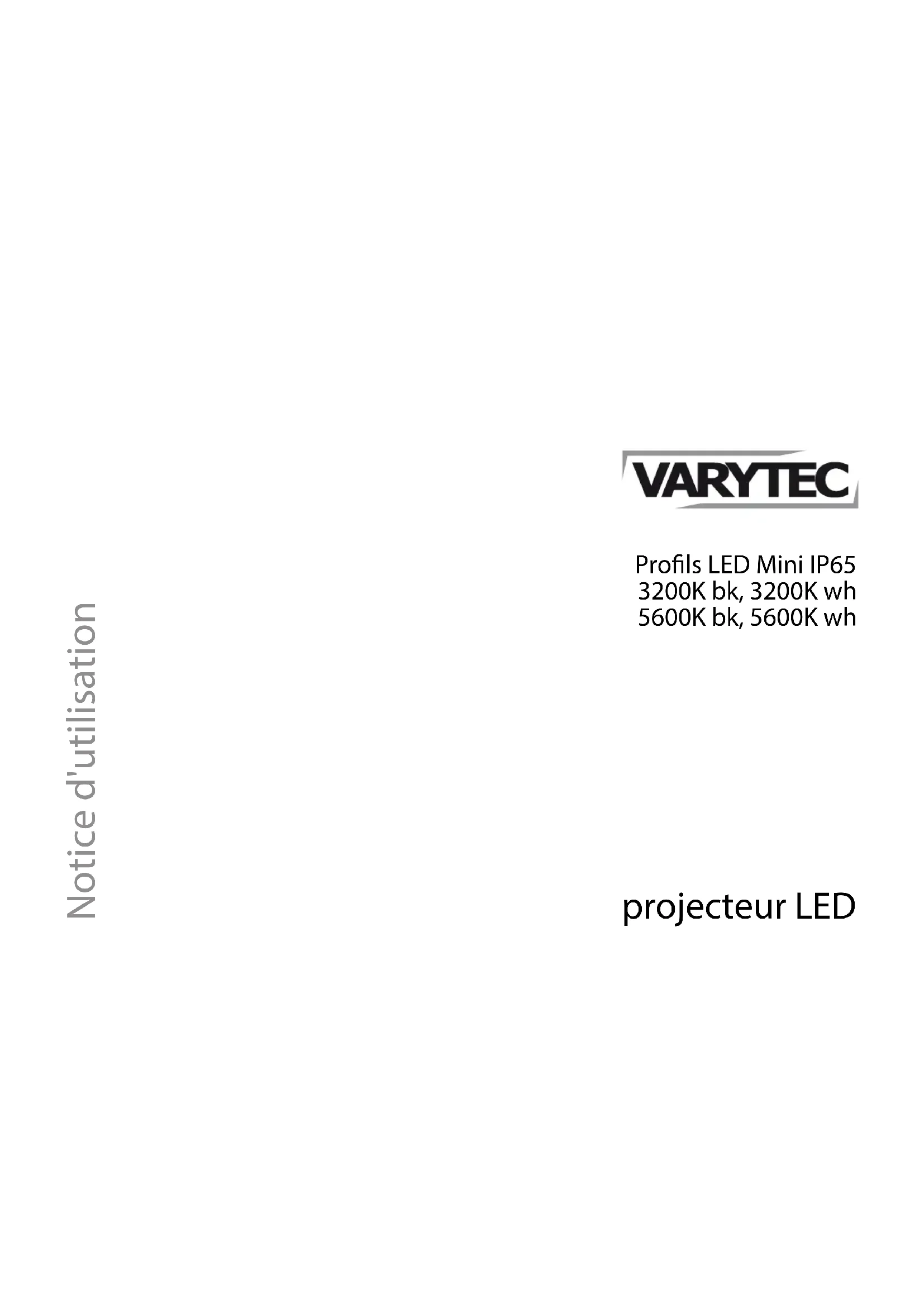

MODE D'EMPLOI LED Profile Mini IP65 Varytec

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 5

1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 7

2 Consignes de sécurité.... 10
3 Performances.... 14
4 Installation.... 15
5 Connexions et éléments de commande.... 18
6 Données techniques.... 20
7 Nettoyage.... 24
8 Protection de l'environnement.... 25

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Symbole d'avertissement Type de danger

Avertissement : surface brûlante.

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due à un court-circuit

Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.

AVERTISSEMENT!

Danger de brûlures

La surface de l'appareil peut devenir très chaude durant l'utilisation. Pendant l'utilisation, ne touchez jamais l'appareil à mains nues et attendez au moins 15 minutes après l'avoir éteint.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Risque d'incendie et de surchauffe

Le fonctionnement avec des curseurs de diaphragme fermés peut causer un incendie ou une surchauffe dans le projecteur. La durée de vie des LED se réduit à cause des curseurs de diaphragme fermés. Dans le cas contraire, le thermostat intégré déclenchera une coupure thermiquement raisonnable. Utilisez l'appareil seulement avec des curseurs de diaphragme ouverts.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

3 Performances

Petit projecteur à profils LED avec quatre curseurs de diaphragme, idéal pour l'éclairage temporaire d'objets ou comme projection gobo.

Caractéristiques particulières de l'appareil :

■ Module à LED 20 watt
Température de couleur 3200 ou 5600 K (en fonction du modèle)
Angle de dispersion réglable de 15° à 30°
■ Focus réglable manuellement
■ Étrier de montage réglable
■ Construction compacte, protégée contre l'eau

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

REMARQUE!

Risque de surchauffe

Assurez une ventilation suffisante.

La température ambiante ne doit pas dépasser la plage de température indiquée (voir chapitre Données techniques de la notice d'utilisation).

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.

Le câble de retenue doit être attaché à l'étrier.

Assurez vous que cet appareil ne soit pas raccordé à un gradateur.

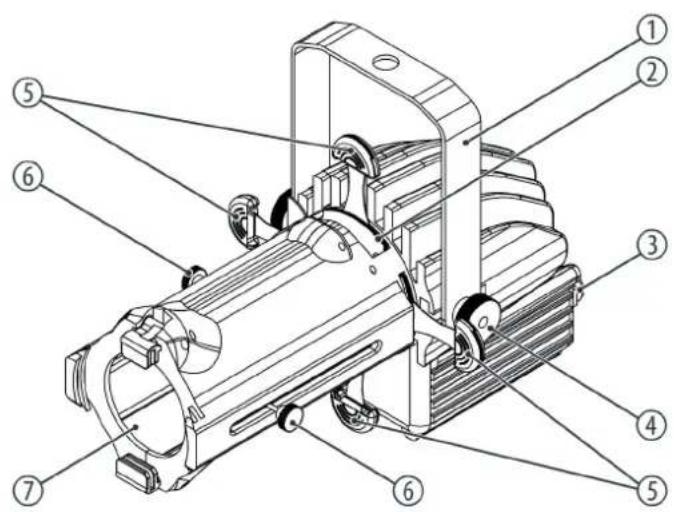

5 Connexions et éléments de commande

1 Étrier de montage
2 Support gobo
3 Câble d'alimentation électrique
4 Vis de blocage pour l'étrier de montage
5 Curseur de diaphragme
6 Bouton de réglage pour l'angle de dispersion et le focus
7 Orifice de sortie de lumière

6 Données techniques

145 mm 178 mm 245 mm

Profilés à LED Varytec Mini IP65 3200K bk/wh N° art.		435627 N° art. 435629
Source lumineuse 1Module × module à LED, 20 W
Caractéristiques de la source lumineuse	Température de couleur	3200 K
	Indice de rendu de couleur	97 CRI Ra
	Puissance lumineuse 3076 Lux @ 1 m, 15° angle de dispersion
			7092 Lux @ 1 m, 30° angle de dispersion
Caractéristiques optiques Angle de dispersion 15° ... 30°
Puissance consommée 20 W
Tension d'alimentation		110 - 240 V ~50/60 Hz
Indice de protection IP65

Profilés à LED Varytec Mini IP65 3200K bk/wh N° art. 435627 N° art. 435629

Options de montage Suspendu, debout
Dimensions (L × H × P) 145 mm × 178 mm × 245 mm
Poids 1,6 kg
Couleur du boîtier Noir Blanc
Conditions d'environnement	Plage de température 0 °C...40 °C
	Humidité relative 20 %...80 % (sans condensation)

Profilés à LED Varytec Mini IP65 5600K bk/wh N° art.		435628 N° art. 435630
Source lumineuse 1Module × module à LED, 20 W
Caractéristiques de la source lumineuse	Température de couleur	5600 K
	Indice de rendu de couleur	97 CRI Ra
	Puissance lumineuse 3076	Lux @ 1 m, 15° angle de dispersion
		7092 Lux @ 1 m, 30° angle de dispersion
Caractéristiques optiques Angle de dispersion 15° ... 30°
Puissance consommée 20 W
Tension d'alimentation		110 - 240 V ~50/60 Hz
Indice de protection IP65
Options de montage Suspendu, debout

Profilés à LED Varytec Mini IP65 5600K bk/wh N° art. 435628 N° art. 435630

Dimensions (L × H × P) 145 mm × 178 mm × 245 mm
Poids 1,6 kg
Couleur du boîtier Noir Blanc
Conditions d'environnement	Plage de température 0 °C...40 °C
	Humidité relative 20%...80 % (sans condensation)

Informations complémentaires

N° art. 435627 N° art. 435629 N° art. 435628 N° art. 435630
Source lumineuse LED LED LED LED
Mélange de cou-leurs / températurede couleur	WW	WW	CW	CW
Sans ventilateur	Oui	Oui	Oui Oui
Zoom	Oui	Oui	Oui Oui

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

7 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Profils LED Mini IP65 3200K bk, 3200K wh 5600K bk, 5600K wh projecteur LED

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
