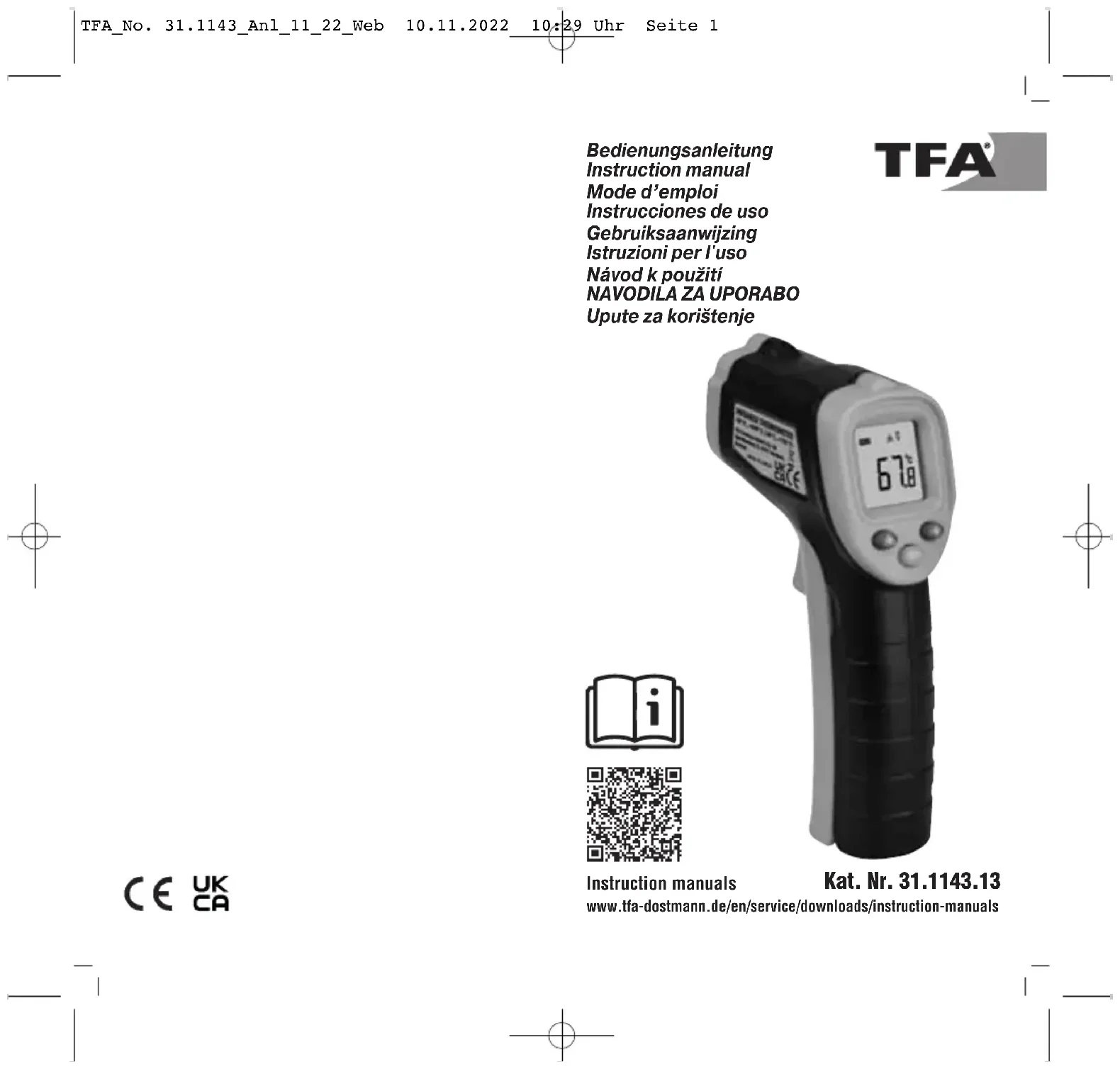

RAY LIGHT 31.1143.13 - Thermomètre infrarouge TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge avec laser classe 2
Marque	TFA
Modèle	RAY LIGHT 31.1143.13
Plage de mesure	-50 °C à +400 °C (-58 °F à +752 °F)
Précision	±3 °C de -50 °C à 0 °C ; ±1,5 °C ou ±1,5 % de 0 °C à +400 °C (la plus grande valeur s'applique)
Résolution	0,1 °C / 0,1 °F
Temps de réaction	< 1 seconde
Résolution optique (D:S)	12:1
Répétabilité	1 % de la mesure ou 1 °C
Sensibilité spectrale	5-14 μm
Émissivité	0,95 fixe
Alimentation	2 piles 1,5 V AAA (non incluses)
Autonomie / Arrêt automatique	Environ 7 secondes
Dimensions du boîtier	39 x 85 x 156 mm
Poids (appareil seul)	99 g
Température de service	0 °C à +40 °C (32 °F à 104 °F)
Température de stockage	-20 °C à +60 °C (-4 °F à +140 °F)
Caractéristiques du laser	Classe 2, longueur d'onde 635-660 nm, puissance < 1 mW
Affichage	Écran avec rétroéclairage (activé par défaut)
Unités de température	°C ou °F (sélectionnable)
Fonctions principales	Mesure infrarouge sans contact, visée laser, rétroéclairage, arrêt automatique, indication de pile faible
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de solvants ; protéger le capteur de la saleté
Sécurité	Ne pas regarder directement dans le faisceau laser ; ne pas pointer vers les yeux ; ne pas utiliser pour mesurer la température corporelle ; tenir hors de portée des enfants
Pieces détachées et réparabilité	Ne pas démonter, réparer ou modifier l'appareil ; en cas de défaut, contacter le vendeur
Informations générales	Notice en français, 26 pages ; conforme aux normes UE (WEEE) ; fabriqué par TFA Dostmann

FOIRE AUX QUESTIONS - RAY LIGHT 31.1143.13 TFA

Comment allumer le thermomètre infrarouge TFA RAY LIGHT ?

Appuyez sur la touche de mesure située sur le côté intérieur de la poignée. Un signal sonore se fait entendre et tous les segments s'allument brièvement.

Comment changer l'affichage de °C à °F ?

Appuyez sur la touche °C/°F pour basculer entre les unités Celsius et Fahrenheit. Par défaut, l'appareil affiche en °C.

Que signifie le symbole de la pile sur l'écran ?

Le symbole de la pile indique que les piles sont faibles et doivent être remplacées rapidement pour éviter toute fuite. Éteignez l'appareil avant de changer les piles.

Comment remplacer les piles ?

Ouvrez le compartiment à piles situé sur le côté intérieur de la poignée en tirant le couvercle vers le bas. Insérez deux piles neuves 1,5 V AAA en respectant la polarité +/-. Refermez le couvercle jusqu'à entendre un clic.

Le thermomètre peut-il mesurer la température corporelle ?

Non, cet appareil ne convient pas pour mesurer la température corporelle. Il est destiné à mesurer la température de surfaces solides.

Comment activer ou désactiver le laser ?

Appuyez sur la touche prévue à cet effet (symbole laser) pour activer ou désactiver le laser. Le laser est activé par défaut. Ne dirigez jamais le laser vers les yeux.

Que faire si l'écran affiche HI ou LO ?

L'affichage HI ou LO signifie que la température mesurée est en dehors de la plage de mesure de l'appareil (-50 °C à +400 °C). Vérifiez la cible.

Comment nettoyer le thermomètre ?

Utilisez un chiffon doux et humide pour nettoyer le boîtier. N'utilisez pas de solvants ou d'agents abrasifs. Protégez le capteur de la saleté.

Le thermomètre s'éteint tout seul, est-ce normal ?

Oui, l'appareil est doté d'une fonction d'arrêt automatique après environ 7 secondes d'inactivité pour économiser les piles.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil dans les ordures ménagères. Retirez les piles et déposez-les séparément. L'appareil doit être déposé dans un centre de traitement agréé pour les déchets électriques et électroniques (conforme à la directive WEEE).

MODE D'EMPLOI RAY LIGHT 31.1143.13 TFA

Ne regardez jamais directement dans le faisceau laser. Ne pointez jamais avec le laser dans les yeux des personnes ou d'êtres vivants. Le rayon laser peut causer des dommages permanents aux yeux.

Longueur d'onde:

635 - 660 nm | Puissance: <1mW | EN 60825-1:2015-07

AVVERTENZA! LASER CLASSE 2

Thermomètre infrarouge

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
• Suivez bien toutes les consignes de sécurité !
• Conservez soigneusement le mode d'emploi !

2. Pour votre sécurité

• Ne l'utilisez jamais à d'autres fins que celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même. Ces actions peuvent entraîner un rayonnement laser dangereux.
• L'appareil ne convient pas pour mesurer la température corporelle.

Attention! Danger de blessure :

• Cet appareil est équipé d'un laser de classe 2. Si l'autocollant monté sur l'appareil n'est pas rédigé dans la langue de votre pays, remplacez-le par l'autocollant qui convient (page 2).
• Ne dirigez jamais le rayon laser sur des miroirs ou d'autres surfaces réfléchissantes. Le faisceau dévié de manière incontrôlée pourrait blesser des personnes ou des animaux.
• Ne pas cibler des objets chauds ou dangereux trop prés.
• Placez votre appareil et les piles hors de la portée des enfants.
• Les petites pièces peuvent être avalées par les enfants (de moins de trois ans).
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite.
• N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.

Thermomètre infrarouge

- Évitez tout contact de la peau, des yeux et des muqueuses avec le liquide des piles. En cas de contact, rincez immédiatement les zones concernées à l'eau et consultez un médecin.

Conseils importants de sécurité du produit !

• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Protégez l'appareil des changements importants ou brusques de température.
• Ne mettez pas l'appareil trop près de sources chaudes.
• N'immergez pas l'appareil dans l'eau sinon l'humidité pourrait pénétrer et causer une mauvaise fonction. Protégez-le contre l'humidité.
• Vérifiez le boîtier avant d'utiliser l'appareil. Ne pas utiliser l'appareil s'il semble endommagé. Vérifiez que l'appareil n'a aucune fissure ou partie de plastique manquante.
• La vapeur, la poussière, la fumée etc. peuvent porter préjudice au mesurage et endommager les éléments optiques de l'appareil de façon durable.

EMC/RFI

- Protégez l'appareil contre les rayons électroniques (par ex. chauffages à induction, micro-ondes) et contre l'électricité statique. La mesure peut être brouillée par une autre intensité du champ électromagnétique de haute fréquence d'env. 3V par mètre. Le fonctionnement ne sera pas endommagé de façon durable.

3. Mise en service

• Ouvrez le compartiment à piles.
• Le compartiment à piles se trouve sur le côté intérieur de la poignée de votre appareil. Ouvrez le couvercle du compartiment à piles vers le bas.
• Insérez deux piles neuves de type 1,5 V AAA en respectant la polarité +/-
• Votre appareil est maintenant prêt à fonctionner.
• Refermez le compartiment à piles. Le couvercle est correctement positionné dans le boîtier lorsqu'un clic se fait entendre.

4. Utilisation

• Appuyez sur la touche de mesure se trouve sur le côté intérieur de la poignée, pour activer l'appareil.
• Un signal sonore se fait entendre
• Tous les segments s'allument brièvement.

Thermomètre infrarouge

• L'éclairage de fond est automatiquement activé (par défaut). Le symbole apparaît sur l'écran.
• Appuyez sur la touche, pour désactiver ou activer l'éclairage de fond. Le symbole disparaît ou apparaît.
• Le laser est activé automatiquement (par défaut). Le symbole apparaît sur l'écran.
• Appuyez sur la touche, pour désactiver ou activer le laser.
• Si vous maintenez la touche de mesure appuyée, SCAN et la température mesurée apparaît sur l'écran.
• Le point de mesure peut être relevé exactement avec le viseur laser.
• Relâchez la touche de mesure.
  • HOLD apparaît sur l'écran.
• La dernière valeur mesurée reste affichée pendant quelques secondes.
• Lorsque l'appareil n'est pas utilisé, l'appareil s'arrête automatiquement après pendant quelques secondes.
• Appuyez sur la touche °C/°F pour modifier l'affichage de la température en °C (par défaut) ou °F.

5. Distance, taille du spot mesuré et champ de visée

• Lorsque la distance (D) de l'objet à mesurer augmente, la taille du spot mesuré (S) s'accroît au prorata de D : S = 12 : 1 (par exemple distance 120 cm = taille du spot 10 cm). Pour avoir une indication de la température la plus précise possible, la meilleure façon est de tenir l'appareil aussi près de la cible que possible.
• Si la distance est trop grande, l'extérieur de l'endroit de mesure risque d'être inclus dans la mesure de la température.

Faites attention aux points suivants :

• L'appareil ne convient pas pour mesurer les surfaces métalliques brillantes ou polies (acier spécial, aluminium).
• L'appareil ne peut pas mesurer à travers des surfaces transparentes comme le verre ou le plastique. Il ne mesurera que la température de la surface transparente.

6. Entretien, maintenance, remplacement des piles

• Le capteur est la partie la plus sensible. Veuillez protégez le capteur contre la saleté.
• Pour le nettoyage de l'appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• Enlevez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée.
• Si le symbole de la pile apparaît sur l'écran, veuillez changer les piles.
• Veillez à ce que l'appareil soit éteint pendant le changement des piles.

Thermomètre infrarouge

7. Dépannage

Problème Solution

Aucun affichage → Allumez l'appareil – appuyez

sur la touche de mesure
→ Contrôlez la bonne polarité
des piles
→ Changez les piles

Affichage HI/LO → La température mesurée est

hors de la portée de la

gamme de mesure

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur auquel vous avez acheté votre appareil.

8. Traitement des déchets

Ce produit et son emballage ont été fabriqués avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés. Cela permet de réduire les déchets et de protéger l'environnement.

Éliminez les emballages de manière respectueuse de l'environnement par le biais des systèmes de collecte établis.

Pour en savoir plus : www.quefairedemesdechets.fr

Mise au rebut de l'appareil électrique

Retirez de l'appareil les piles et les batteries rechargeables qui ne sont pas installées de façon permanente et jetez-les séparément.

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques. Respectez les réglementations en vigueur !

Élimination des piles

Les piles et les batteries rechargeables ne doivent pas être jetées dans les détritus ménagers.

Thermomètre infrarouge

Elles contiennent des polluants qui peuvent nuire à l'environnement et à la santé si elles sont éliminées de manière inappropriée. En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et les batteries rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. La collecte est gratuite.

Les métaux lourds sont désignés comme suit :

1. Caractéristiques techniques

Plage de mesure -50 °C...+400°C (- 58°F...+752°F)

Précision -50°C...0°C (-58°F...+32°F) ±3°C (±5°F),0°C...+400°C (+32°F...+752°F) ±1,5°C (±2,7°F) ou ±1,5 %(La valeur la plus grande s'applique)

Température de stockage -20°C...+60°C (-4°F...+140°F)

Température de service 0°C ... +40°C (32°F...104°F)
Emissivité 0,95 ferme
Résolution 0,1°C / 0,1°F
Temps de réaction <1 seconde
Résolution d'optique 12 : 1
Répétabilité 1% de la mesure, ou de 1°C
Sensibilité spectrale 5-14 μm
Alimentation Piles 2 x 1,5 V AAA (non incluses)
Fonction arrêt automatique Env. 7 secondes
Dimensions du boîtier	39 x 85 x 156 mm
Poids	99 g (appareil seulement)

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site.

www.tfa-dostmann.de

11/22
