MODE D'EMPLOI THEMA CLASSIC C25E SAUNIER DUVAL

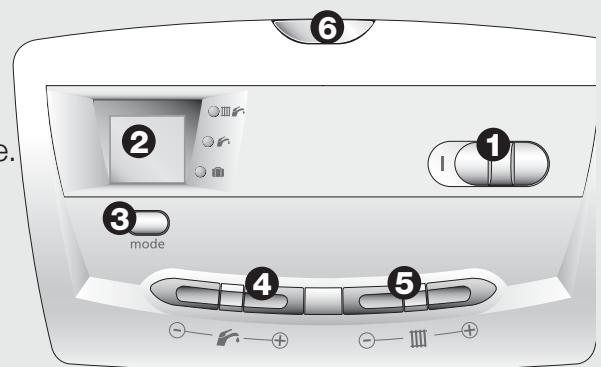

1 - Interrupteur marche/arrêt.

• soit de la pression du circuit chauffage (bar).
• soit de la température (°C) de l’eau du circuit lorsque la chaudière est en demande chauffage.
• soit d’un code lié à une anomalie.

3 - Choix du mode de fonctionnement.

4 et 5 - Détermine la température souhaitée de l’eau chaude et du circuit chauffage.

6 - Indicateur de fonctionnement :

- Clignotement rouge : signale une anomalie. - Fixe jaune : indique l’allumage du brûleur. Allumage de la chaudière S’assurer que :

• la chaudière est alimentée électriquement.
• le robinet gaz est ouvert. Puis pousser l’interrupteur vers la droite pour faire apparaître I.

Arrêt de la chaudière

• Pousser l’interrupteur vers la gauche pour faire apparaître O : la tension électrique est coupée.
• Fermer l’alimentation en gaz en cas d’absence prolongée. Choix du MODE de fonctionnement
• Chaque appui sur mode change le mode de fonctionnement de la chaudière. L’allumage du voyant vert indique le mode sélectionné : Chauffage + eau chaude Eau chaude seule Protection antigel de la chaudière Réglage de la température de l’eau chaude sanitaire
• Utiliser les boutons + et - (4) pour déterminer la température souhaitée entre 38°C et 65°C. Réglage de la température de l’eau du circuit chauffage
• Utiliser les boutons + et - (5) pour déterminer la température souhaitée entre 38°C et 87°C. NB : Un appui bref sur une des touches + ou - (4) ou (5) fait apparaître la valeur de la température choisie précédemment.

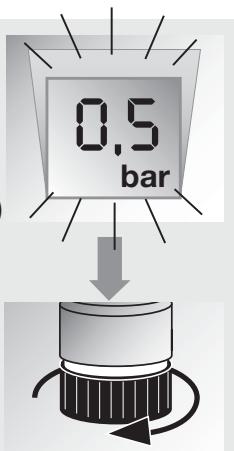

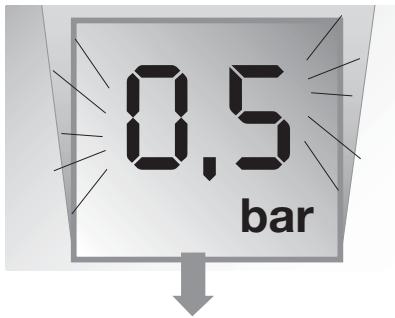

Remplissage de l’installation Si l’installation manque d’eau, le voyant rouge (6) et l’indicateur de pression (2) clignotent. Dans ce cas, remplir l’installation en ouvrant le robinet placé sous la chaudière jusqu’à lire 1,5 bar sur l’afficheur. 0,5 bar

En cas d’anomalie, le voyant rouge (6) clignote et un code F suivi d’un chiffre apparaissent sur l’afficheur (2). >> Tenter un reset : déplacer l’interrupteur pour arrêter la chaudière (O apparent), attendre 5 s puis remettre la chaudière en fonctionnement (I apparent). Si le défaut persiste, appelez le service après vente le plus proche. NOTICE D’INSTALLATION ET D’EMPLOI DES CHAUDIÈRES THEMACLASSIC C 25 E, THEMACLASSIC C 25 EV,

ET THEMACLASSIC F 25 E

Présentation de la chaudière Les Themaclassic C 25 E, C 25 E V et F 25 E sont des chaudières à double service (chauffage + eau chaude instantanée). Les modèles C doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée). Les modèles F sont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse. Les modèles V (conformes aux normes NF D 35 337) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie. Rappel : Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur. Accessoires : Différents accessoires sont disponibles tels que : - les thermostats et programmateurs d’ambiance, - le module Harmony qui, raccordé à votre chaudière, permet d’obtenir deux zones de températures distinctes (pour utilisation mixte plancher chauffant/radiateurs) - la gamme de ballons et le kit Option Super Confort pour ajouter à votre chaudière double service le confort du ballon de stockage. Pour obtenir une liste détaillée, n’hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr Homologation : Les Themaclassic C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE. Sommaire Instructions d’utilisation Présentation

• La régulation de votre installation
• Les questions que vous vous posez 4-5 5-6 6-7 8-9 INSTALLATEURS
• Conditions d’installations
• Caractéristiques techniques 12 • Conception du circuit sanitaire
• Conception du circuit chauffage
• Circuit hydraulique 16 • Emplacement de la chaudière 18 • Evacuation des gaz brulés Themaclassic C
• Sorties ventouse 21 • Pose des canalisations
• Mise en place de la chaudière
• Raccordement électrique 26 • Mise en fonctionnement 28 • Réglages 30 • Vidange

• Sécurités de fonctionnement

UTILISATEURS Bienvenue aux utilisateurs Merci d’avoir choisi Saunier Duval, premier constructeur français de chaudières murales au gaz. La désignation exacte de votre appareil est inscrite sur la plaque signalétique placée à l’intérieur de la chaudière. Pour une pleine satisfaction de vos besoins et éviter toute fausse manœuvre, il est important de bien suivre les recommandations d’utilisation fournies dans la présente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l’accompagnent, à porter de main afin de pouvoir les consulter en cas de besoin. L’installation de votre appareil doit être réalisée par un professionnel qualifié qui respectera les normes en vigueur. La chaudière qui vous a été installée par un professionnel qualifié(1), à même de vérifier que toutes les contraintes techniques

liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l’objet de nombreux contrôles qualitatifs. Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière, sitôt installée, devra impérativement faire l’objet d’une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifiques à l’installation sur laquelle elle est raccordée. La Station Technique Agréée Saunier Duval France de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits (voir liste jointe à l’emballage de la chaudière) effectuera rapidement et gratuitement cette mise en service sur simple demande de votre part. Ces contrôles étant effectués, la S.T.A. transmettra à nos services la «demande de garantie». Assurez-vous que cela a bien été fait, cet enregistrement nous permettra de vous envoyer, par courrier, votre carte de garantie. Saunier Duval vous offre une garantie pièces de DEUX ANS à compter de sa date de mise en service qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement . Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l’appareil au moins 1 fois par an, voire plus si nécessaire (conformément à la circulaire ministérielle du 09/08/78). Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen. La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci. La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration de la chaudière résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une inadaptation au gaz utilisé. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières (1) Certificat de conformité : par application de l’article 25 de l’arrêté du 02/08/77 modifié et de l’article 1 de l’arrêté modificatif du 05/02/99, le professionnel figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu’à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures. La garantie pièces constructeur ne couvre pas : - les détériorations consécutives à des modifications de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz, de la qualité de l'eau qualifié ayant réalisé l’installation de votre chaudière est tenu d’établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz : (tels que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation. - les interventions effectuées par d'autres entreprises que celles spécialement qualifiées. Cette garantie pièces constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.

• de modèle 2 après réalisation d’une installation de gaz neuve ou déplacement de chaudière

• de modèle 4 après remplacement d’une chaudière par une nouvelle. L’entretien, ce que vous devez savoir Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps. Un entretien régulier, par un professionnel qualifié, de la chaudière et des conduits est indispensable au bon fonctionnement de l’installation du chauffage central. Il permet d’allonger la durée de vie de l’appareil, de réduire sa consommation d’énergie et ses rejets polluants. Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrire un CONTRAT D’ABONNEMENT comprenant, au minimum, selon la norme NF X 50-010, une visite annuelle au cours de laquelle seront effectués :

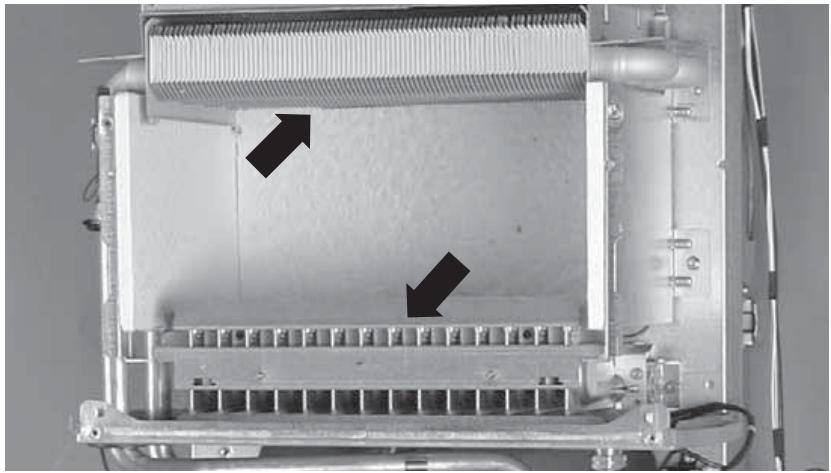

• le nettoyage du corps de chauffe, du brûleur et de l’extracteur,

UTILISATEURS L’entretien, ce que vous devez savoir

• la vérification de la pompe,
• la vérification et le réglage des organes de régulation,
• la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporée dans la chaudière,
• la vérification des débits de gaz et réglage de la combustion avec analyse des fumées. Ce contrat inclut également la main-d'œuvre pour cette visite annuelle ainsi qu’un dépannage éventuel sous certaines conditions mentionnées dans le contrat. Choisir son entreprise de Service Après-Vente Les prestations incluses dans un contrat d’entretien peuvent varier d’une entreprise à une autre, c’est pourquoi il est important de s’adresser à des professionnels du chauffage. La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire appel à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits. assurance. On entend par ramonage, le nettoyage par action mécanique directe de la paroi intérieure du conduit de fumée afin d’en éliminer les dépôts sur toute sa longueur. Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l’intéressé, attestera notamment de la vacuité du conduit. L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse. Le ramonage du conduit de fumée est recommandé et conditionne parfois la couverture incendie de votre N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage. vous rapprocher de votre installateur qui saura, en adaptant les paramètres de la chaudière (température maximale ou puissance maximale du circuit chauffage), vous garantir la meilleure performance de votre installation. Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoins. La régulation, source d’économie Votre Themaclassic est configurée d’usine pour fonctionner au cœur d’une installation courante. Cependant, beaucoup d’installations étant spécifiques, n’hésitez pas à

Réglage de la température en sanitaire : impulsion permet d’afficher la valeur sélectionnée précédemment.

Réglage de la température dans le circuit chauffage :

- Programmateur hebdomadaire sans fil (piles).

1 - Les boutons + et - du

côté vous permettent de faire varier la température de l’eau chaude entre 38°C et 65°C en fonction de vos besoins. NB : Une première impulsion permet d’afficher la valeur sélectionnée précédemment. Pour offrir encore plus de confort et d’économie, Saunier Duval a conçu une gamme de thermostats et de programmateurs d’ambiance disponibles en option. - Programmateur hebdomadaire (piles). Plus de confort parce qu’ils sont capables de régler précisément la température intérieure du logement. Plus d’économies (jusqu’à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d’inoccupation. Programmateur commandé par téléphone Thermostat d’ambiance simple

2 - Les boutons + et côté

vous permettent de faire varier la température de l’eau dans le circuit chauffage entre le mini (38°C) et le maxi prévu par votre installateur. Vous aurez recours à ce réglage lorsque l’installation ne comporte pas de thermostat d’ambiance ou lorsque l’on souhaite que les radiateurs ne présentent pas de parois trop chaudes. NB : Une première Programmateurs d’ambiance de la gamme Exacontrol Existent en plusieurs versions : - Programmateur journalier (piles ou 230V). Saunier Duval propose également en accessoire une sonde extérieure dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d’anticiper les variations de températures. Consultez nos descriptifs détaillés sur notre site : www.saunierduval.fr

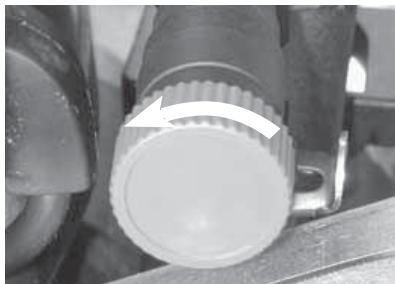

UTILISATEURS Les questions que vous vous posez.... Quand j’ouvre mon robinet d’eau chaude à fond, il arrive que l’eau me paraisse moins chaude ! Effectivement, la température de l’eau est liée au débit d’utilisation. Plus la quantité d’eau est importante, moins la chaudière a la capacité à la réchauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée. Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu’elles apportent beaucoup d’air froid ! Cette opération est interdite, les aérations basses et hautes sont indispensables à l’aération du local ! Les obstruer empêcherait la

Dans ma salle de bain, j’attends longtemps avant d’avoir de l’eau chaude au robinet ! Quelles que soient les performances de votre chaudière, l’arrivée d’eau chaude est tributaire de la quantité d’eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l’arrivée de l’eau chaude vous paraîtront parfois un peu longues ! J’entends des bruits d’eau dans les radiateurs. Il y a peut-être de l’air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité. Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l’anomalie persiste, faire appel à votre Service Après Vente. Ma chaudière s’est arrêtée, le voyant rouge et l’indicateur de pression clignotent ! La chaudière s’est mise en sécurité parce qu’elle a détecté un manque d’eau dans l’installation. Il faut alors remettre de l’eau en ouvrant le robinet placé sous la chaudière jusqu’à obtenir une pression entre 1 et 2 bars sur l’indicateur. 0,5 bar

Depuis que j’ai installé un programmateur d’ambiance, mes radiateurs restent parfois froids toute une après-midi ! C’est tout l’intérêt du programmateur d’ambiance qui évite de faire fonctionner la chaudière lorsque, par une belle après-midi, le soleil extérieur suffit à maintenir votre habitation à la température souhaitée. bonne évacuation des gaz brûlés et pourraît entraîner une mise en danger par asphyxie. Si le remplissage devait être renouvelé trop souvent, il pourrait éventuellement s’agir d’une fuite dans votre installation. Dans ce cas, faîtes appel à votre Service Après-Vente afin qu’il effectue un contrôle de la chaudière. Je m’absente plusieurs jours, le gel peut-il endommager mon installation ? En cas d’absence de quelques jours, baissez simplement la température de consigne sur votre thermostat d’ambiance. Choisissez une température qui vous permettra de retrouver rapidement une température confortable à votre retour. Comment puis-je vérifier la pression du circuit chauffage quand c’est la température qui s’affiche ? Lorsque la chaudière est en demande chauffage, c’est effectivement la température du circuit qui s’affiche. Pour vérifier la pression, il suffit de passer la chaudière en mode eau chaude seule ( ) ce qui interrompra la demande chauffage et entraînera l’affichage de la pression. Revenir ensuite en position chauffage. Notez que, comme précisé sur la page précédente, un programmateur d’ambiance vous permet de sélectionner idéalement les jours, les plages horaires et les températures de chauffe. Si votre installation ne comporte pas de thermostat d’ambiance, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière. Dans les habitations inoccupées sur de longues périodes, il est préférable de vidanger l’installation ou de la protéger par un additif antigel spécial chauffage disponible auprès de votre installateur.

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Conditions d’installations Bâtiments d'habitation L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur, notamment :

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204 - Installations de gaz (anciennement DTU N° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne : - le volume du local - les surfaces ouvrant sur l'extérieur - l'évacuation des produits de combustion
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600). Établissements recevant du public L’installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l’art en vigueur, notamment :
• Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales Pour tous les appareils : – Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. Ensuite, suivant l'usage : – Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...) Certificat de conformité: par application de l’article 25 de l’arrêté du 02/08/77 modifié et de l’article 1 de l’arrêté modificatif du 05/02/99, l’installateur est tenu d’établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.
• de modèle 2 après réalisation d’une installation de gaz neuve, ou déplacement de chaudière.
• de modèle 4 après remplacement d’une chaudière par une nouvelle.

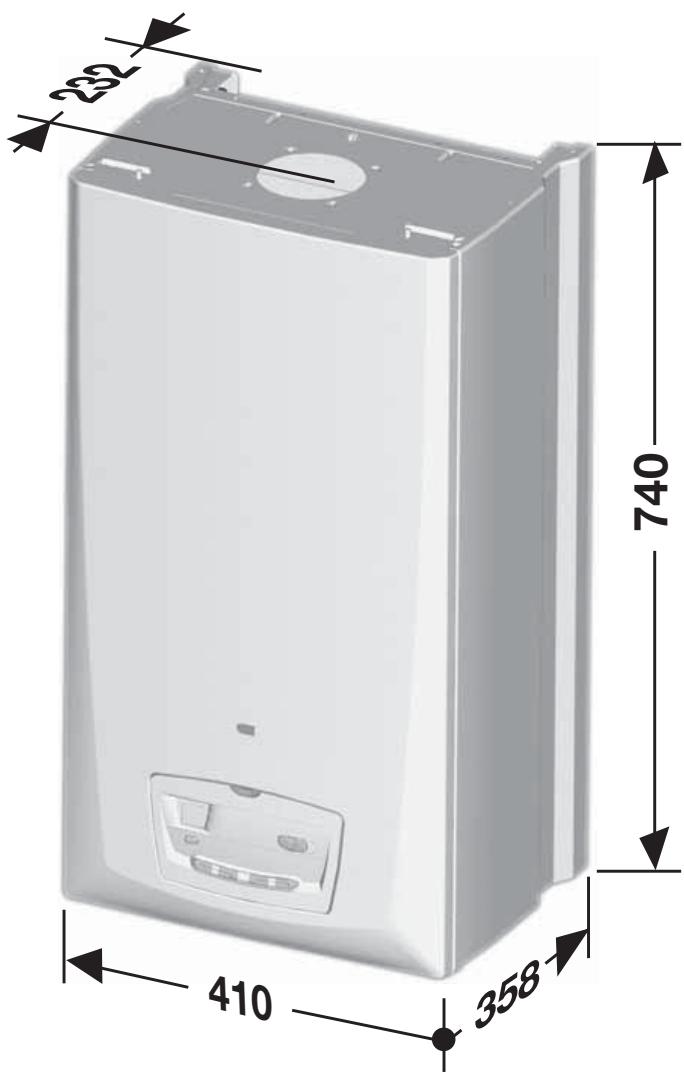

(informations à l’usage exclusif des professionnels) Dimensions

La chaudière est livrée en deux colis séparés : - la chaudière, - la plaque de raccordement et la barrette de fixation. Pour les chaudières de type F, les différents colis de ventouse sont commandés en fonction de la configuration de l’installation.

Nota : Le chassis est conçu pour permettre le passage des canalisations montantes derrière la chaudière. Cela facilite le remplacement de votre ancienne chaudière.

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Caractéristiques techniques Themaclassic Chauffage Puissance utile en chauffage (P) C 25 E C 25 EV F 25 E ajustable de… (kW) 8,4 8,4 8,9 à… (kW) 24,6 24,6 24,6 Débit calorifique minimal (Q) (kW) 9,9 9,9 10,6 Débit calorifique maximal (Q) (kW) 26,8 26,8 26,5 Rendement sur P.C.I.

91,5 91,5 92,7 Température départ chauffage maxi. (°C)

Température départ chauffage mini. (°C)

Vase d’expansion circuit chauffage, capacité utile (l)

Capacité maxi. de l’installation à 75°C (l)

(bar) 3,0 3,0 3,0 Soupape de sécurité, pression maxi de service (PMS) Sanitaire Puissance en eau chaude (P) C 25 E auto. variable de… (kW) 8,4 8,4 8,9 à… (kW) 24,6 24,6 24,6 Débit calorifique minimal (Q) (kW) 9,9 9,9 10,6 Débit calorifique maximal (Q) (kW) 26,8 26,8 26,5 (°C)

Débit seuil de fonctionnement en sanitaire (l/min.) 1,7 1,7 1,7 Débit spécifique (pour un 6T de 30°C) Température eau chaude maxi. (l/min.)

Combustion Évacuation des gaz brûlés C 25 E par conduit Ø (mm) par tube ventouse Ø (mm) Entrée air frais par tube ventouse Ø (mm) C 25 EV F 25 E

Débit d’évacuation des gaz brûlés (g/s) 19,6

Température fumée (°C)

Valeur des produits de la combustion CO (ppm ou mg/kWh) CO2 (%) NOx (ppm ou mg/kWh) Électricité 32/34 32/34 73/78 5,3 5,3 74/130 74/130 73/129 C 25 E C 25 EV F 25 E Tension d’alimentation (V)

Intensité (A) 0,45 0,45 0,69 Puissance maxi. absorbée (W)

Protection électrique

Pression au brûleur maxi. (mbar) 12,4 12,4

Pression au brûleur mini. (mbar) 2,1 2,1 2,1 Débit à puissance maxi. (m3/h) 2,84 2,84 2,8 Débit à puissance mini. (m3/h) 1,05 1,05 1,12 C 25 E C 25 EV F 25 E (mm) 1,20 1,20 1,20 Gaz naturel (G 25) - (réf. 15°C - 1013 mbar) Ø injecteur brûleur Ø diaphragme (mm) 5,8 5,8 5,8 Pression d'alimentation (mbar)

Pression au brûleur maxi. (mbar) 15,6 15,6 16,4 Pression au brûleur mini. (mbar) 2,5 2,5 2,7 Débit à puissance maxi. (m3/h) 3,01 3,01 2,98 Débit à puissance mini. (m3/h) 1,11 1,11 1,19 C 25 E C 25 EV F 25 E Butane (G 30) Ø injecteur brûleur (mm) 0,73 0,73 0,73 Ø diaphragme (mm) 5,35 5,35 5,8 Pression d'alimentation (mbar)

Pression au brûleur maxi. (mbar) 24,6 24,6 25,8 Pression au brûleur mini. (mbar) 3,6 3,6 4,3 Débit à puissance maxi. (kg/h) 2,11 2,11 2,09 Débit à puissance mini. (kg/h) 0,78 0,78 0,83 Propane (G 31) C 25 E C 25 EV F 25 E (mm) 0,73 0,73 0,73 (mm) 5,35 5,35 5,8 Pression d'alimentation (mbar)

Pression au brûleur maxi. (mbar) 31,4 31,4 32,7 Pression au brûleur mini. (mbar) 4,3 4,3 5,3 Débit à puissance maxi. (kg/h) 2,08 2,08 2,05 Débit à puissance mini. (kg/h) 0,77 0,77 0,82 Ø injecteur brûleur Ø diaphragme (informations à l’usage exclusif des professionnels) Catégorie gaz

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Caractéristiques techniques Pression disponible (kPa) entre départ et retour chauffage Courbes débit/pression

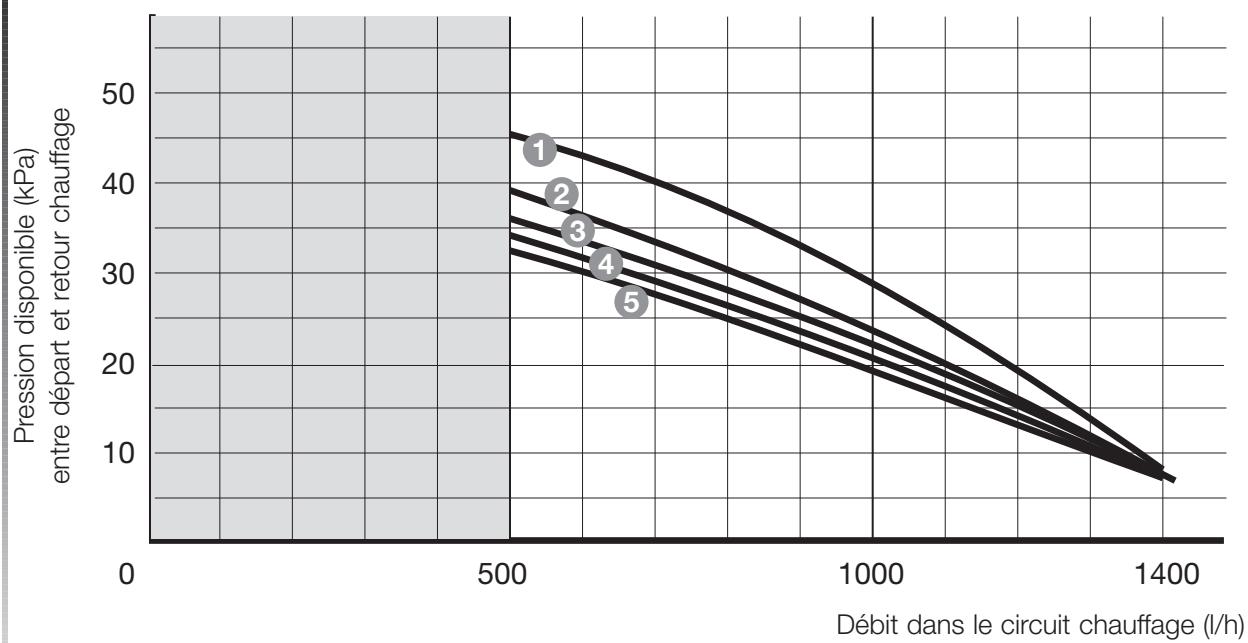

Débit dans le circuit chauffage (l/h)

By-pass fermé 3 Ouvert 1/2 tour

Ouvert 2 tours Important : Les chaudières Themaclasssic s’inscrivent dans la catégorie “chaudière basse température” suivant le classement de la Réglementation Thermique. Seules les performances publiées sur le site internet www.rt2000-chauffage.org correspondent à la dernière actualisation des valeurs officielles de performances dans le cadre de la RT 2000. Conception du circuit sanitaire Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries

à forte section de passage afin de permettre un débit suffisant. La chaudière peut fonctionner avec une pression d’alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur confort d’utilisation sera obtenu à partir de 1 bar de pression d’alimentation. (informations à l’usage exclusif des professionnels) Conception du circuit chauffage Les chaudières Themaclassic peuvent être intégrées à tous les types d’installation : bitube, mono-tube série ou dérivé, plancher chauffant... Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d’aérothermes. Attention : si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d’ajouter à l’eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d’oxydes. Les sections des canalisations seront déterminées en utilisant la courbe débit/ pression page

14. Le réseau de distribution

sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l’écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est de 500 l/h. Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d’air et faciliter le dégazage permanent de l’installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs. Le volume d’eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d’expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 110 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée. Prévoir un robinet de vidange au point le plus bas de l’installation. Dans le cas d’utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d’ambiance. S’il s’agit d’une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d’installer la nouvelle chaudière.

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Circuit hydraulique Themaclassic C

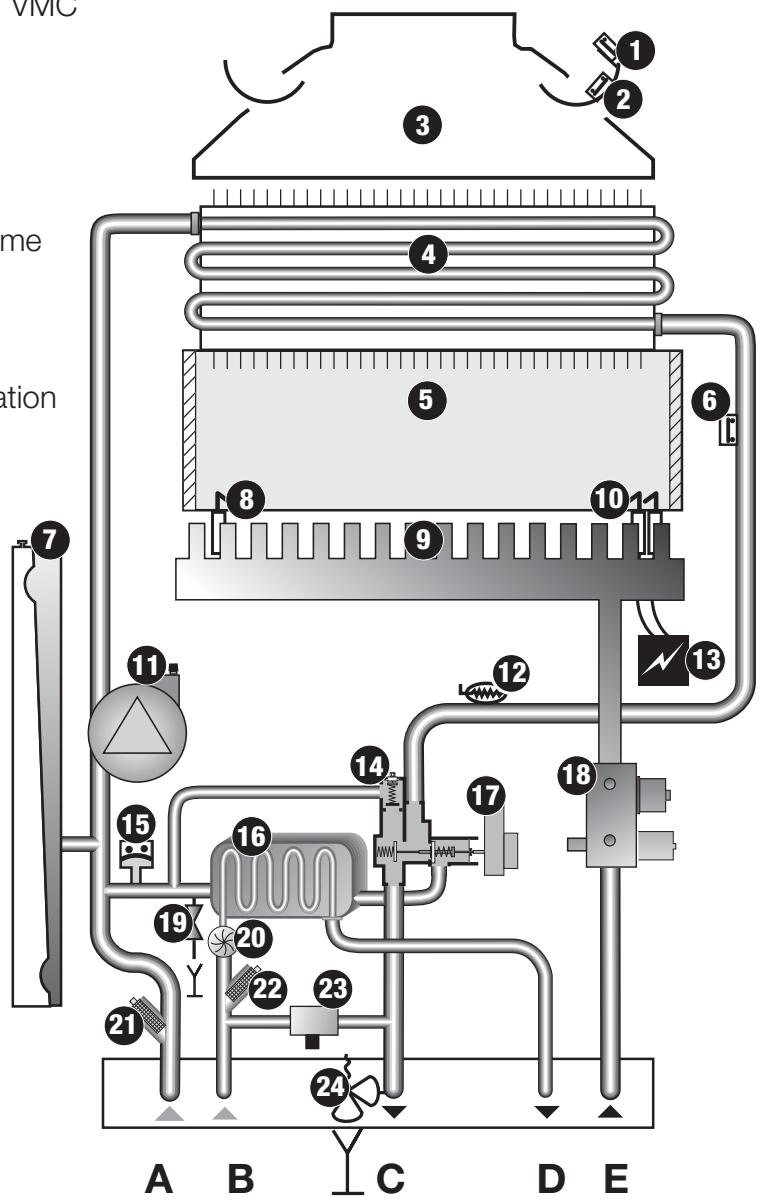

1 - Sécurité basse température sur les refoulements de

2 - Sécurité haute température sur les

refoulements de cheminée ou VMC

4 - Échangeur chauffage

5 - Chambre de combustion

6 - Sécurité de surchauffe

7 - Vase d’expansion

8 - Électrode de contrôle de flamme

10 - Électrodes d’allumage

12 - Capteur de régulation et limitation

de température chauffage

13 - Allumeur électronique

15 - Capteur de pression d’eau

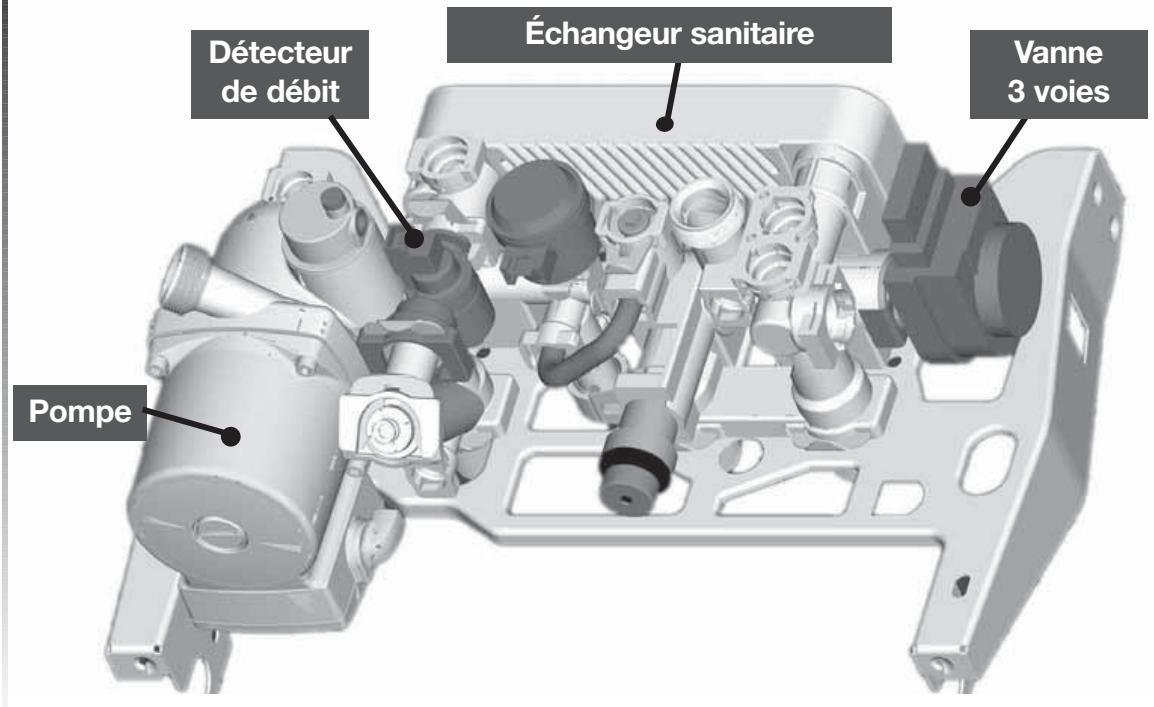

16 - Échangeur sanitaire

17 - Vanne trois voies

19 - Robinet de vidange

20 - Détecteur de débit

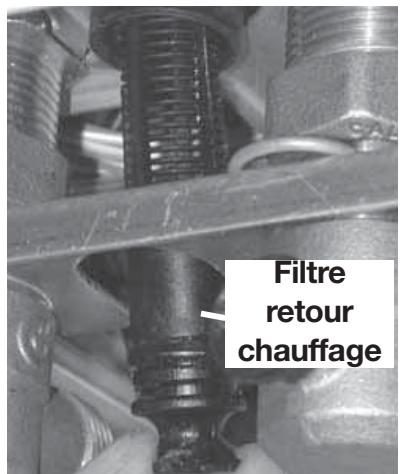

21 - Filtre sur circuit chauffage

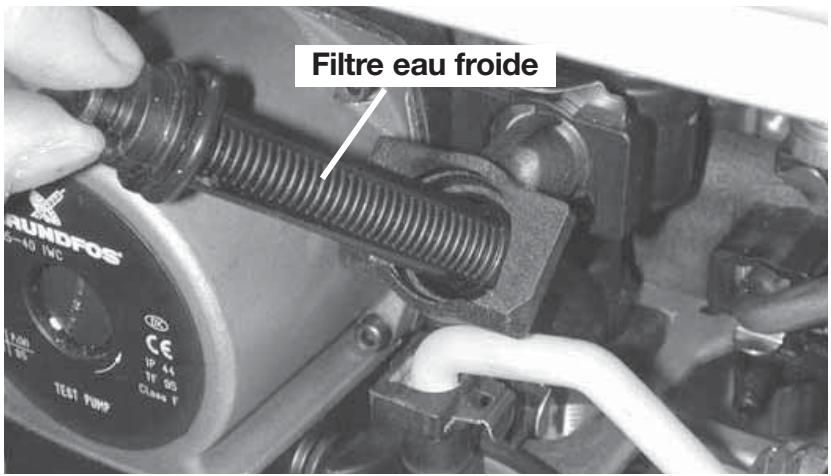

22 - Filtre sur arrivée eau froide

23 - Groupe de remplissage

24 - Soupape de sécurité

Retour chauffage Arrivée eau froide Départ chauffage Départ eau chaude Arrivée gaz

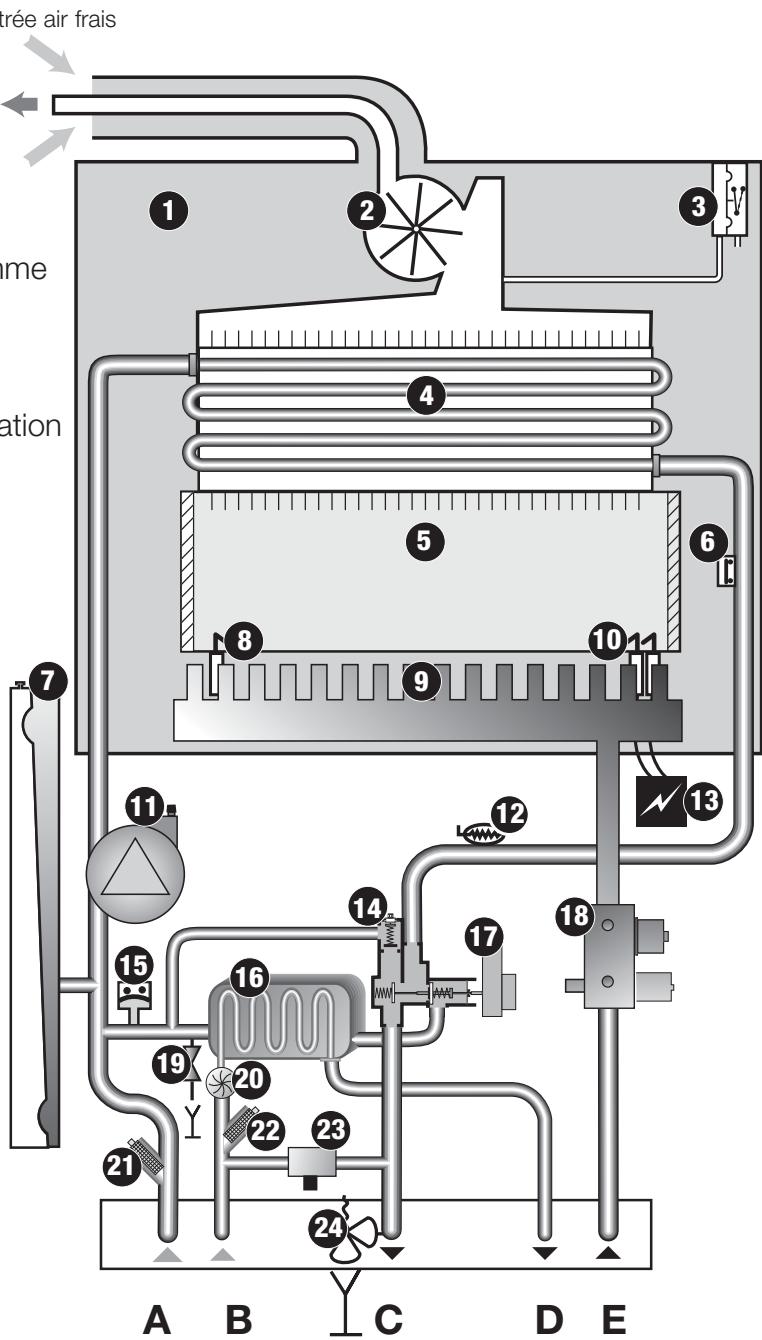

D E (informations à l’usage exclusif des professionnels) Themaclassic F

- Chambre étanche - Extracteur Entrée air frais - Pressostat - Échangeur Gaz brûlés chauffage - Chambre de combustion - Sécurité de surchauffe - Vase d’expansion - Électrode de contrôle de flamme - Brûleur - Électrodes d’allumage - Circulateur - Capteur de régulation et limitation de température chauffage - Allumeur électronique - By-pass - Capteur de pression d’eau de chauffage - Échangeur sanitaire - Vanne trois voies - Mécanisme gaz - Robinet de vidange - Détecteur de débit - Filtre sur circuit chauffage - Filtre sur arrivée eau froide - Groupe de remplissage - Soupape de sécurité à 3 bars

Retour chauffage Arrivée eau froide Départ chauffage Départ eau chaude Arrivée gaz

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Emplacement de la chaudière Déterminer la position de la chaudière en ayant soin: de poussières abondantes (pour chaudière de type C).

• De réserver une distance latérale minimale d’environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,

• D’éviter la mise en place dans le même local que la chaudière (modèles C) tout appareil pouvant modifier l’arrivée d’air, hotte aspirante, sèche linge.

• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C ). Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol,

Rappel : en aucun cas les ventilations hautes et basses du local ne doivent être obstruées.

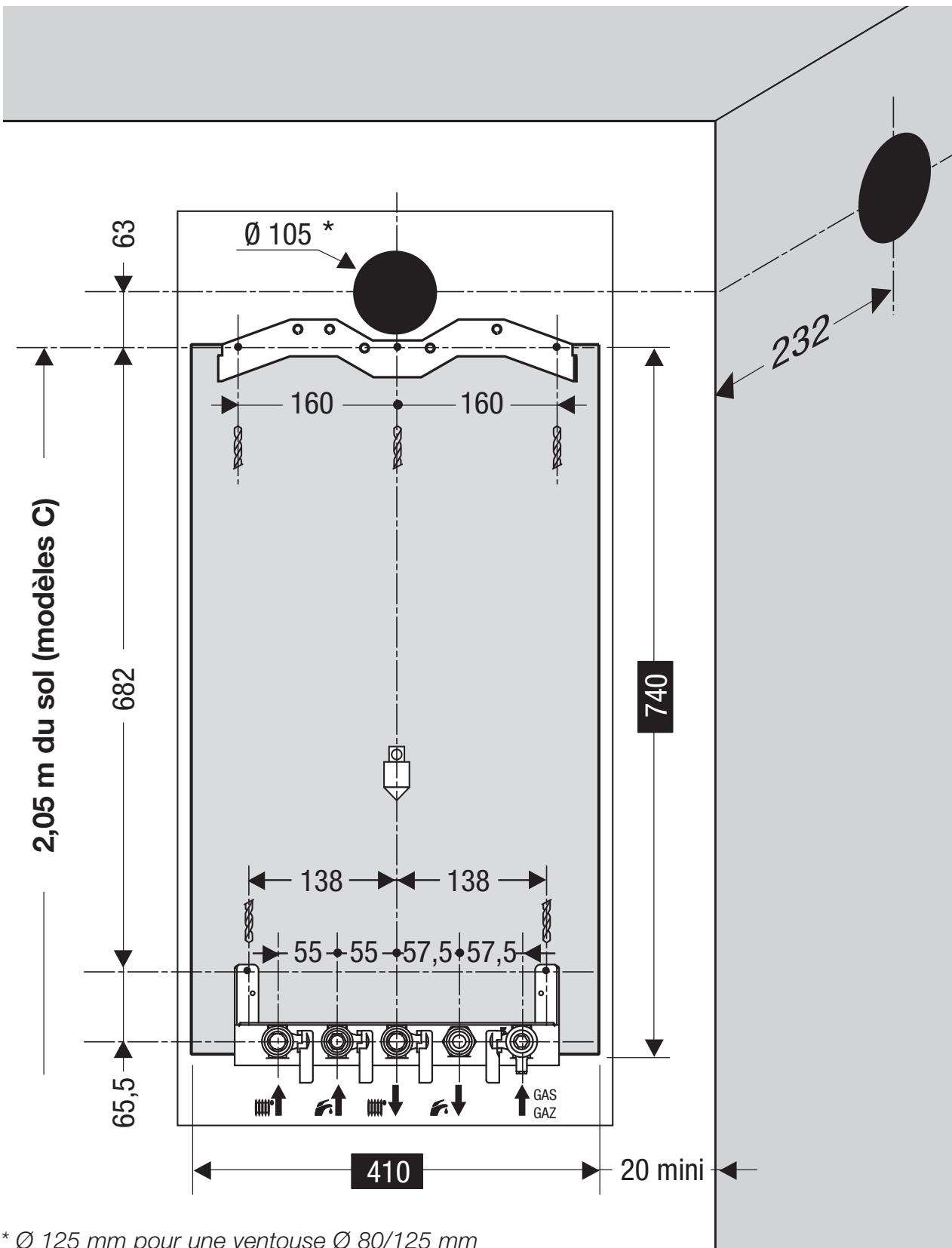

• De ne pas fixer la chaudière sur une cloison légère, L'applique de raccordement sert de gabarit de montage. Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.

• De ne pas placer la chaudière au-dessus d’un appareil dont l’usage serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l’atmosphère serait corrosive ou chargée Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit. Utilisez le kit de remplissage fourni par Saunier Duval. Il vous permettra de réaliser facilement les tests d’étanchéité de votre installation. Si la chaudière n’est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l’étanchéité du raccordement ultérieur. (informations à l’usage exclusif des professionnels)

2,05 m du sol (modèles C)

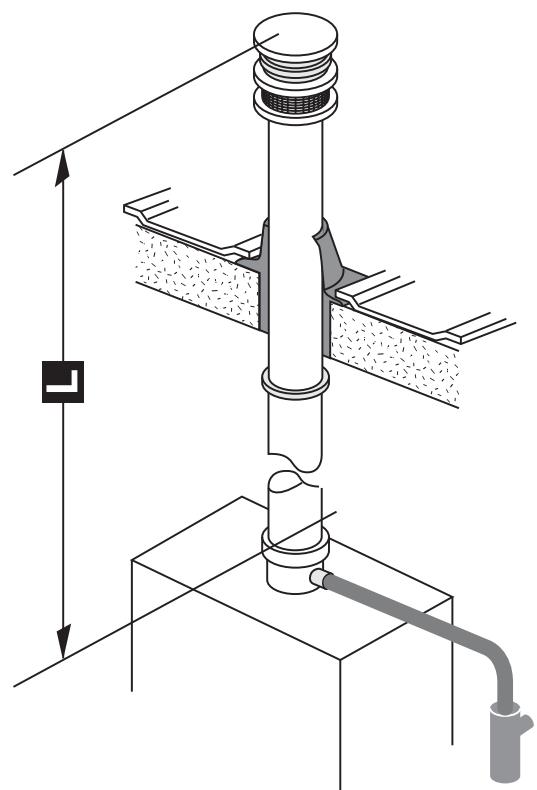

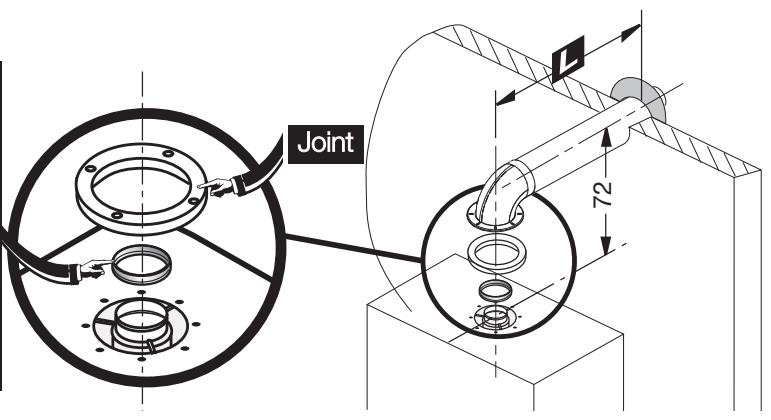

• Ø 125 mm pour une ventouse Ø 80/125 mm

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Évacuation des gaz brûlés Themaclassic C

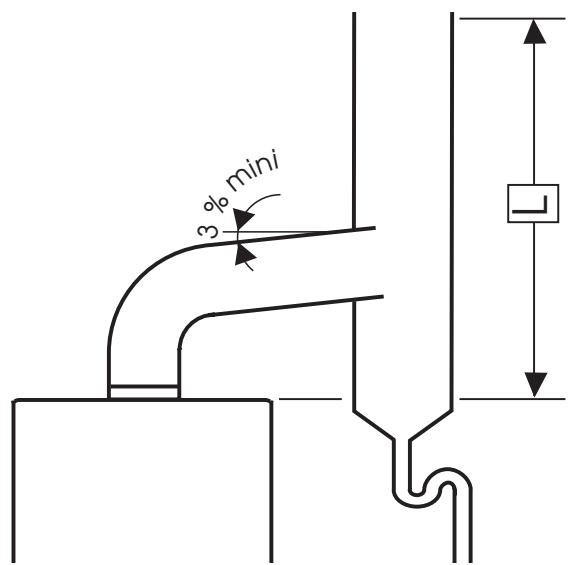

• Le conduit d’évacuation doit être réalisé de façon à ce qu’en aucun cas l’eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière.

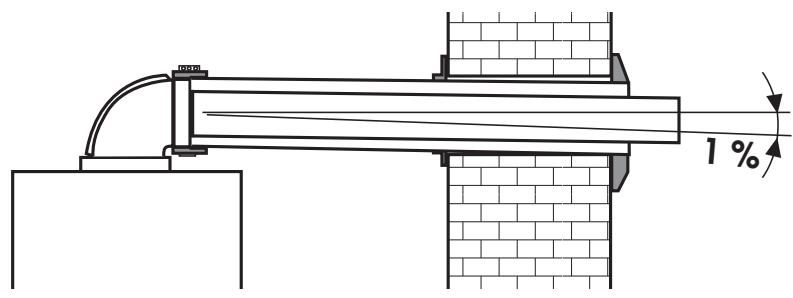

• La partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.
• La hauteur L doit être de 1,6 m au minimum.
• La base du conduit doit être munie d’un té de raccordement comportant un filtre visitable. Pour les modèles V (raccordés sur Ventilation Mécanique Contrôlée) : – prévoir une longueur

de tuyaux d’évacuation qui soit la plus courte possible et éviter les coudes. – ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle des produits de combustion ainsi qu’à leur température d’environ 150 °C. – respecter le diamètre de la buse d’évacuation et d'extraction. Attention : La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés. Pour cela :

• Obturer la buse d'évacuation de la chaudière,
• Positionner la chaudière en mode de fonctionnement à puisance maximale en accédant au menu code 08, valeur 02 comme indiqué page 32.
• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière. (informations à l’usage exclusif des professionnels) Sorties ventouse Themaclassic F Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval. En voici quelques exemples. N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés. Système ventouse concentrique horizontale Ø 60/100 mm ou Ø 80/125 mm (installation de type C12) Perte de charge maximale : 60 Pa. Cette valeur maximale est atteinte avec un coude et une longueur de ventouse (L) de : - 3,5 m (Ø 60/100mm) - 11 m (Ø 80/125 mm) Toutes les fois qu'un coude 90° supplémentaire est nécessaire (ou 2 à 45°), la longueur (L) doit être réduite d'un mètre. Recommandation normative : Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée dès lors que la longueur (L) est inférieure à 0,5 m (Ø 60/100 mm) ou 2 m (Ø 80/125 mm).

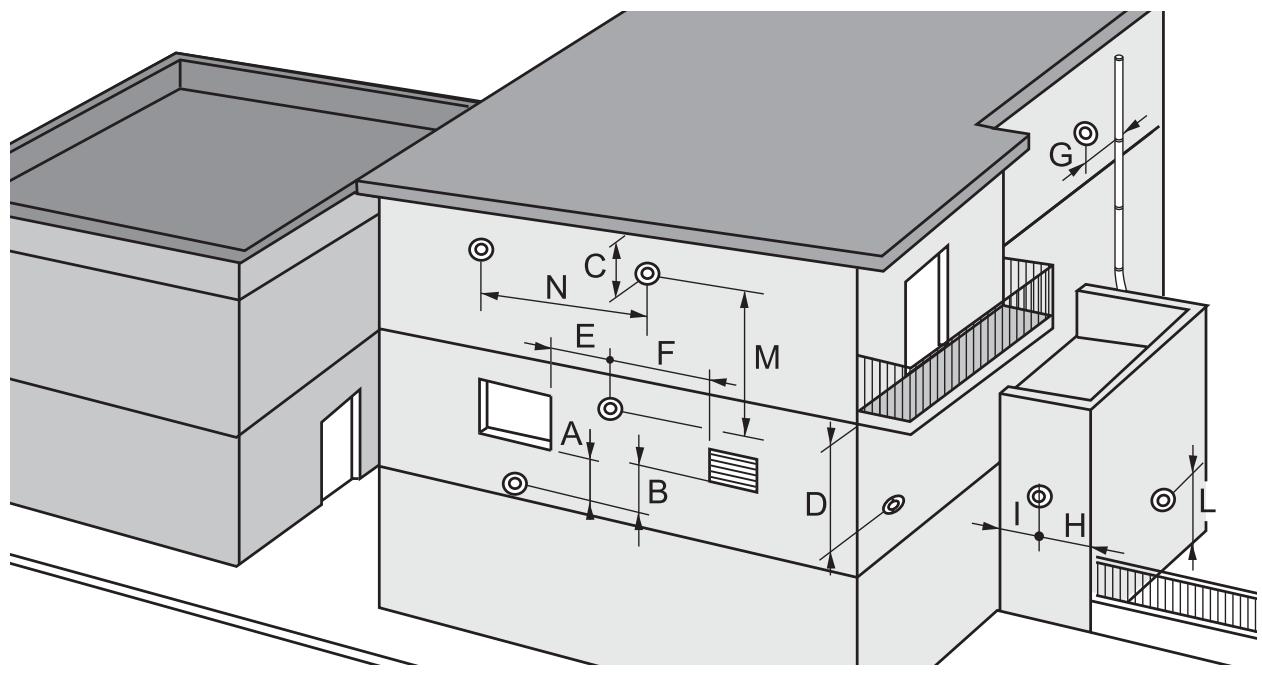

• INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Sorties ventouse Themaclassic F Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse A - Sous une fenêtre p. 600
• B - Sous une bouche d'aération p. 600
• C - Sous une gouttière p. 300
• D - Sous un balcon p. 300
• E - D'une fenêtre adjacente p. 400
• F - D'une bouche d'aération adjacente p. 600
• G - De tubes d'évacuation verticaux ou horizontaux p. 600
• H - D'un angle de l'édifice p. 300
• I - D'une rentrée de l'édifice p. 1000
• L - Du sol ou d'un autre étage p. 1800
• M - Entre deux terminaux verticaux p. 1500
• N - Entre deux terminaux horizontaux Les tuyaux de ventouse doivent avoir une pente d’environ 1% vers l’extérieur afin d’évacuer de possibles condensations. p. 600

(informations à l’usage exclusif des professionnels)

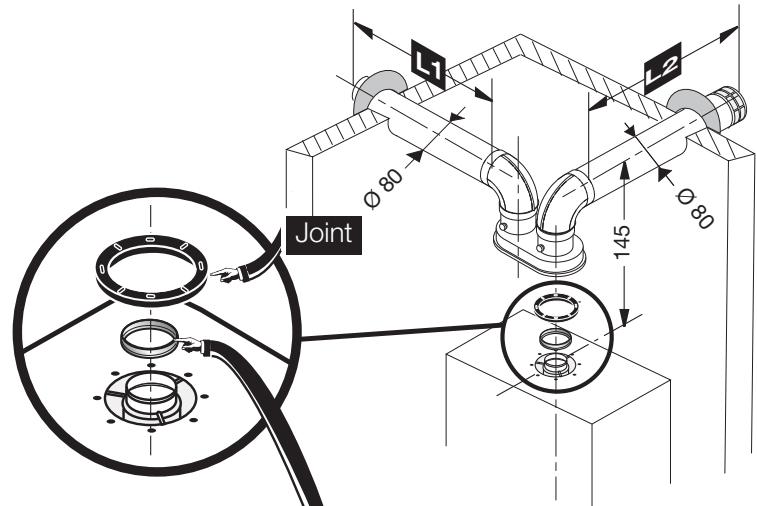

Ventouse double flux 2 x Ø 80 mm (installation de type C52) Perte de charge maximale : 60 Pa. Cette valeur maximale est atteinte avec deux coudes, le séparteur double flux et une longueur de conduits (L1+L2) de 34 m. Toutes les fois qu'un coude 90° supplémentaire est nécessaire (ou 2 à 45°), la longueur (L) doit être réduite d'un mètre. Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée dès lors que la longueur (L1+L2) est inférieure à 4 m. Ventouse verticale Ø 60/100 mm ou Ø 80/125 mm (installation de type C32) Perte de charge maximale : 60 Pa. Cette valeur maximale est atteinte avec l’adaptateur et une longueur de ventouse L de : - 4,5 m (Ø 60/100mm) - 12 m (Ø 80/125 mm) Recommandation normative : Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

NB : Les conduits de fumées de type double flux installés sur les appareils Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02-715*01 Ext" Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée dès lors que la longueur (L) est inférieure à 1,5 m (Ø 60/100 mm) ou 3 m (Ø 80/125 mm)

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Sorties ventouse Themaclassic F Conduit collectif pour chaudières étanches (installation de type C42) Perte de charge maximale : 60 Pa. Cette valeur maximale est atteinte avec une longueur horizontale de 3,5 mètres. Tout coude supplémentaire réduit cette longueur de 1 m. Dernier Niveau Conduit collecteur 3 mètres Les liaisons au conduit seront réalisées à l'aide du kit 85676. Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée dès lors que la longueur ventouse est inférieure ou égale à 0,5 m. Consulter votre revendeur qui vous renseignera sur les différentes possibilités de raccordement aux conduits collectifs.

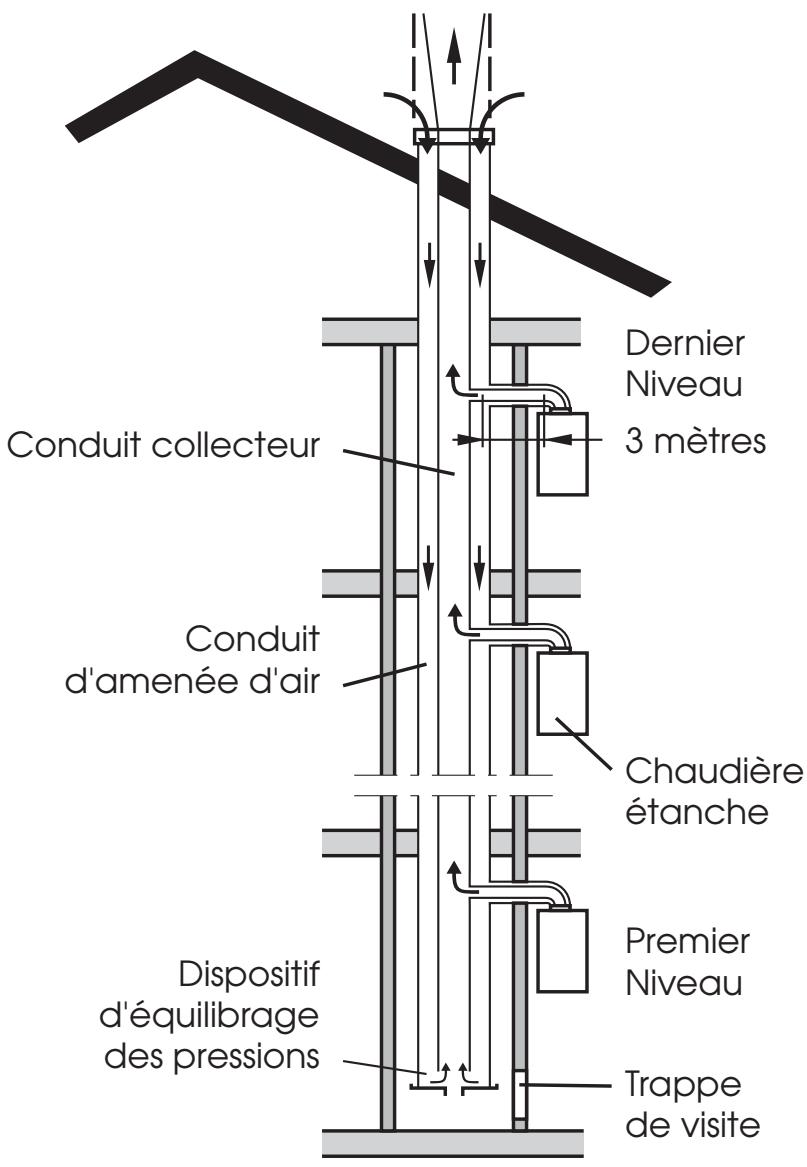

Conduit d'amenée d'air Chaudière étanche Dispositif d'équilibrage des pressions Premier Niveau Trappe de visite (informations à l’usage exclusif des professionnels) Pose des canalisations La plaque de raccordement est équipée de : A - retour chauffage avec manette d’isolement (t). Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l’installation : B - arrivée eau froide avec manette d’isolement (u). e : Tubulure "gaz" Écrou 20 x 27 (3/4" gaz) avec douille coudée à souder pour tube cuivre 16 x18 mm. Important

• N'utiliser que les joints d'origine fournis avec l'appareil. a - c : Tubulures chauffage Écrou 20 x 27 (3/4" gaz) avec douille coudée à souder pour tube cuivre 16 x 18 mm. C - départ chauffage avec manette d’isolement (v). D - départ eau chaude sanitaire.

• Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets. b - d : Tubulures sanitaire Écrou 15 x 21 (1/2" gaz) avec douille coudée à souder pour tube cuivre 14 x 16 mm. E - arrivée gaz avec manette de fermeture (w) et prise de pression.

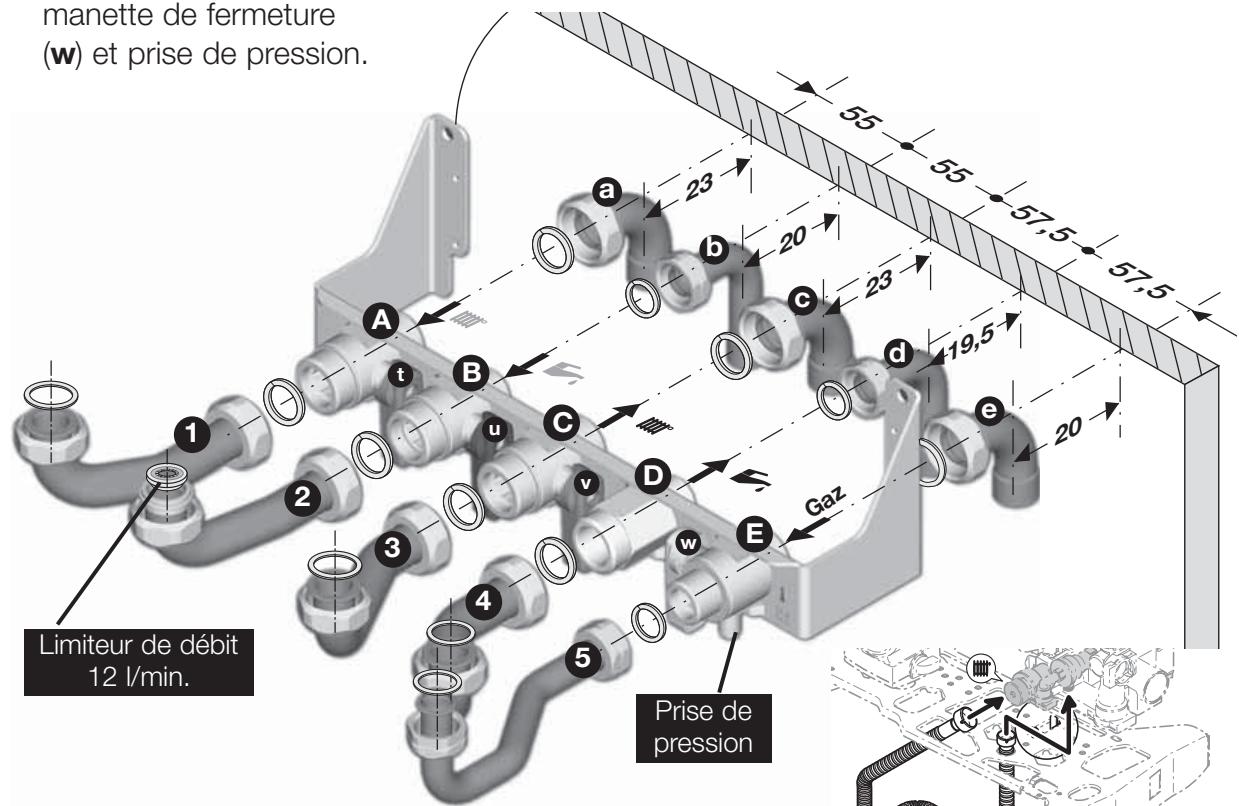

Limiteur de débit 12 l/min.

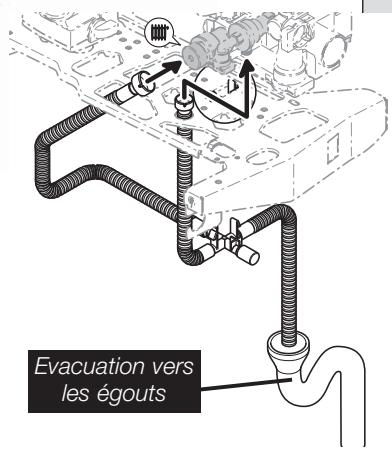

Prise de pression Raccordements :

• Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière en correspondance avec les numéros inscrits sur les tubulures et la plaque de raccordement.
• Raccorder la soupape de sécurité chauffage et le disconnecteur à un circuit d’évacuation vers les égouts en utilisant les flexibles fournis avec la chaudière. Evacuation vers les égouts

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Mise en place de la chaudière Rappel : la mise en place de la chaudière doit être réalisée exclusivement par un professionnel qualifié. Avant d’effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l’aide d’un produit approprié afin d’éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d’être entraînés dans la chaudière, ce qui en perturberait le fonctionnement. entre la chaudière et la plaque de raccordement. NB : un produit solvant risque d'endommager le circuit.

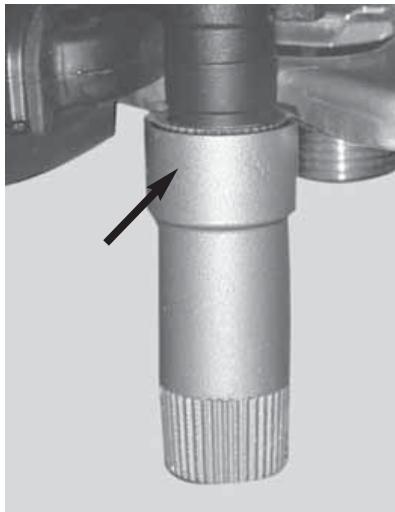

• Ne pas oublier d’emboîter la rallonge bleue sur le robinet de remplissage comme illustré ci-dessous. Pose
• Engager les pattes supérieures de la chaudière sur la barrette de retenue.
• Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.

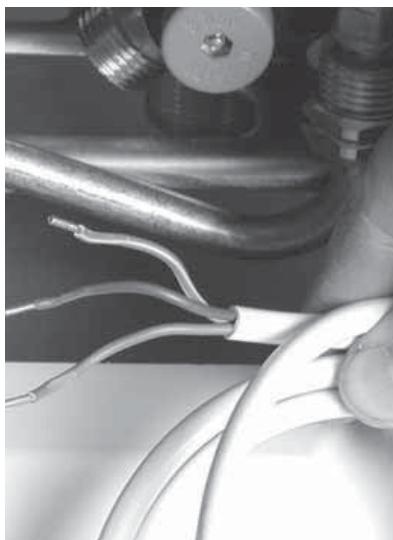

• Mettre en place les joints puis visser les différents raccords Raccordement électrique Alimentation 230 V Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre. Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.

Attention : le cordon d'alimentation intégré à la chaudière est spécifique. Si vous souhaitez le remplacer, le commander uniquement à un Service Après Vente agréé Saunier Duval sous la référence S1008600. (informations à l’usage exclusif des professionnels) Programmateur d’ambiance Programmateur d’ambiance Raccorder les fils du programmateur d’ambiance sur les deux bornes comme illustré. Important : le connecteur est destiné au raccordement d’un programmateur. En aucun cas, il ne doit recevoir d'alimentation du réseau 230 V. S'il n'est pas prévu de programmateur d'ambiance sur l'installation, laisser le pontet sur les deux bornes du bornier.

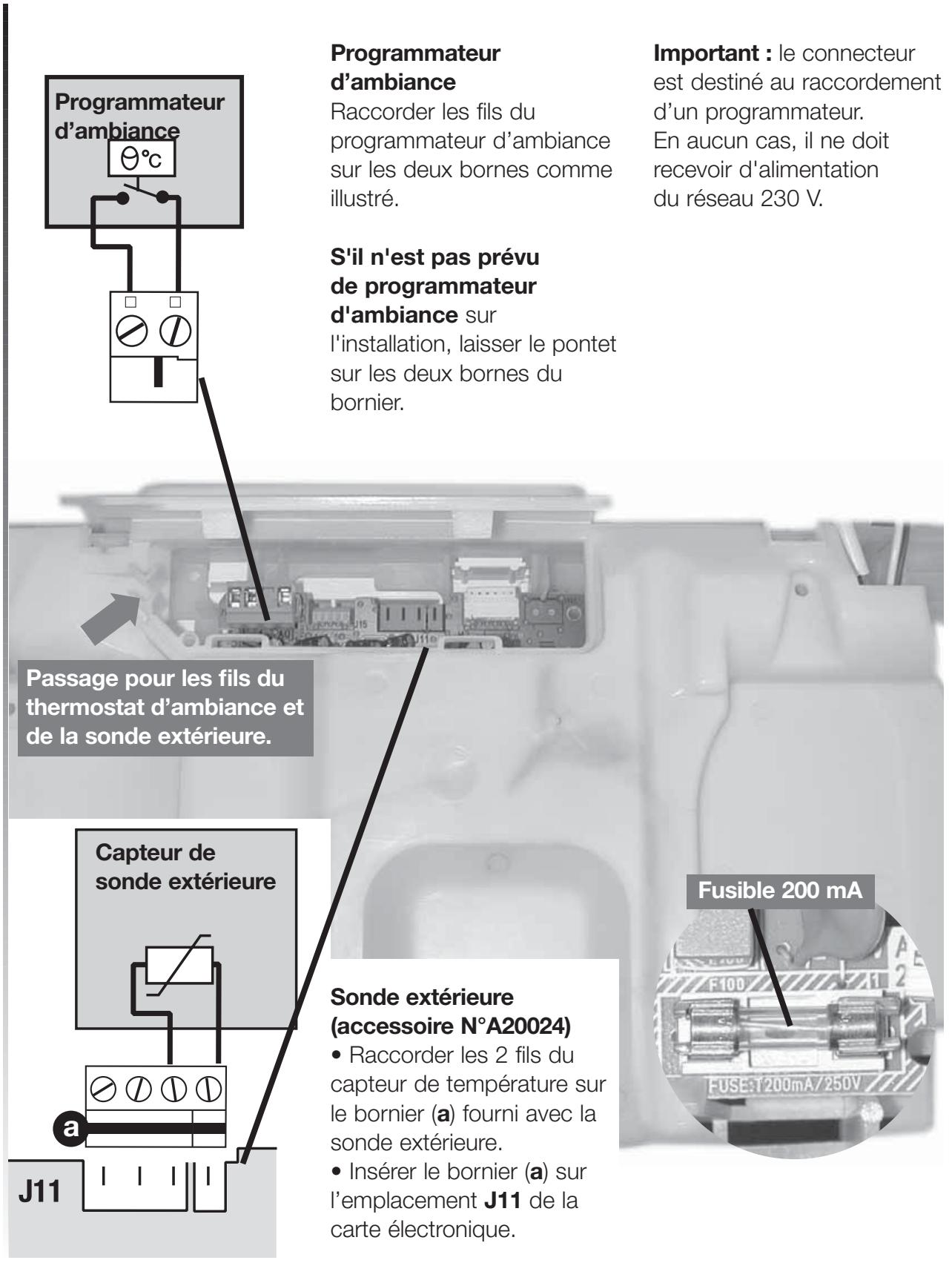

Passage pour les fils du thermostat d’ambiance et de la sonde extérieure. Capteur de sonde extérieure

Fusible 200 mA Sonde extérieure (accessoire N°A20024)

• Raccorder les 2 fils du capteur de température sur le bornier (a) fourni avec la sonde extérieure.
• Insérer le bornier (a) sur l’emplacement J11 de la carte électronique.

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Mise en fonctionnement de la chaudière Alimentation gaz

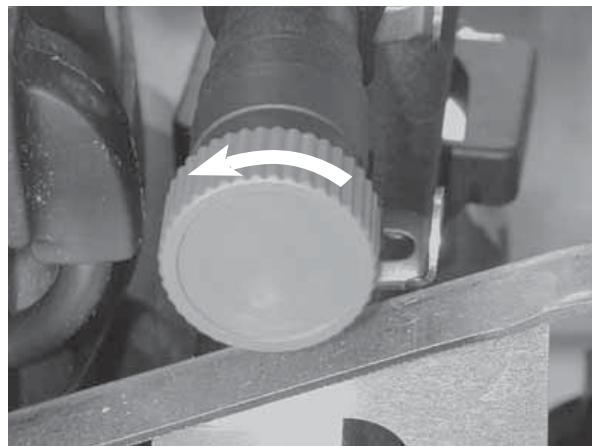

• Ouvrir le robinet du compteur.

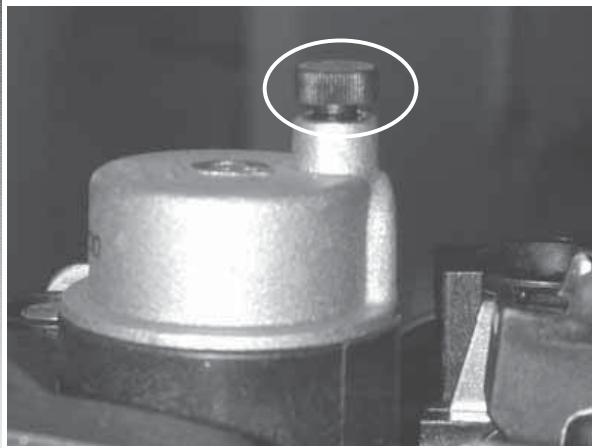

• Vérifier l’étanchéité du raccordement gaz. Pousser l’interrupteur vers la droite pour faire apparaître I.

• S’assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l’installation sont en service.

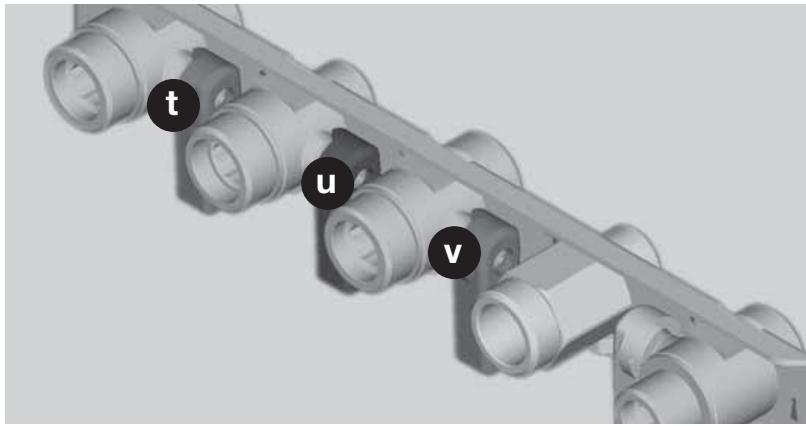

Ouvrir les manettes d’isolement (t), (u) et Alimentation électrique

• S’assurer que la chaudière est bien alimentée sous 230 V. (v) : elles doivent être dans le sens d’écoulement.

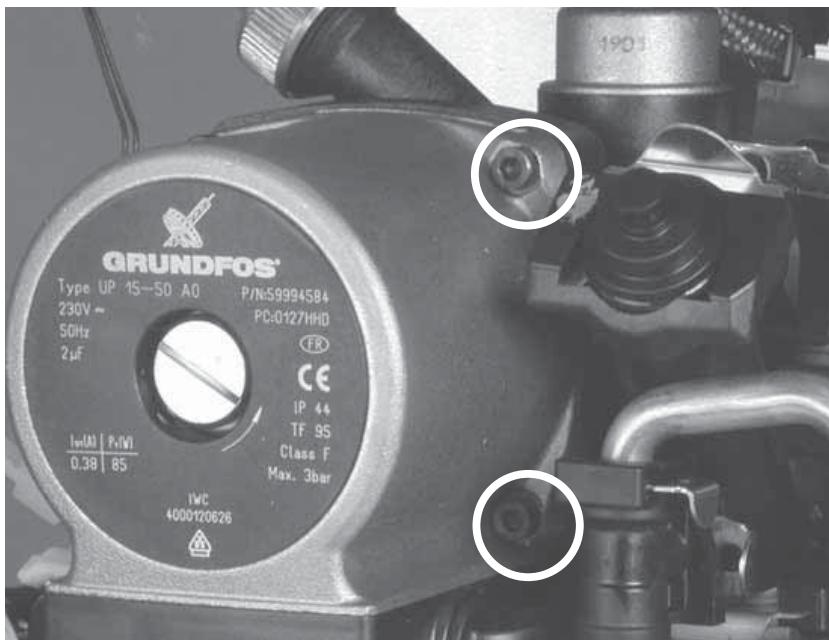

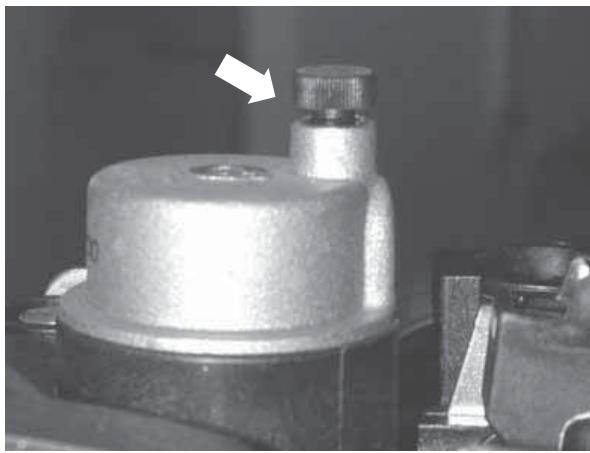

Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

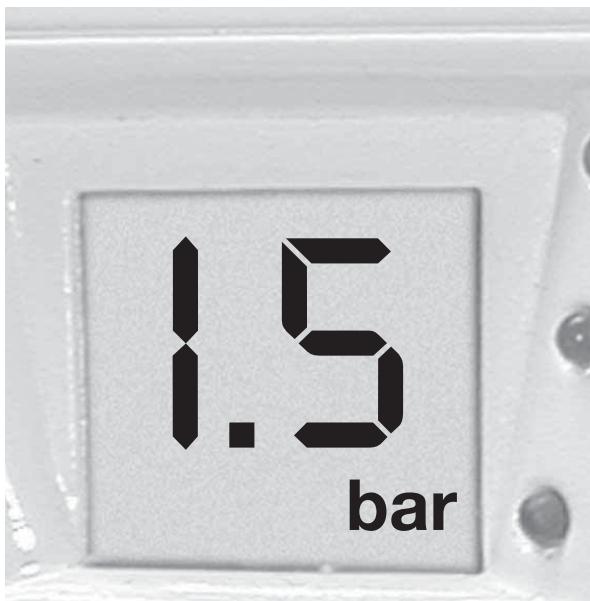

Ouvrir le robinet de remplissage situé sous la chaudière jusqu’à lire 2 bars sur l’indicateur de pression.

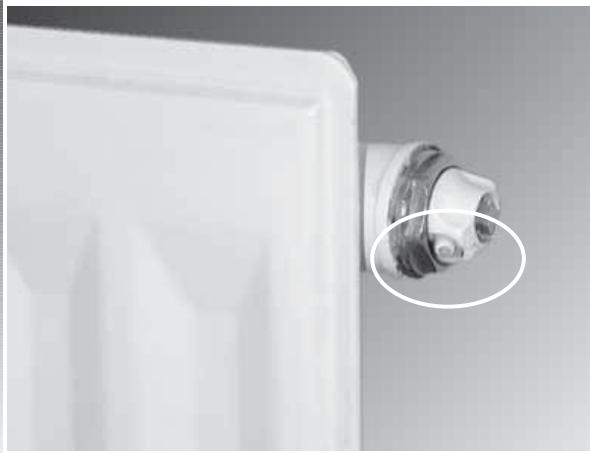

(informations à l’usage exclusif des professionnels) Purger chaque radiateur jusqu’à écoulement normal de l’eau puis refermer les purgeurs.

Laisser le bouchon du purgeur de la pompe ouvert.

Ouvrir les différents robinets d'eau chaude pour purger l'installation. S'assurer que l’indicateur de pression affiche une valeur entre 1et 2 bars sinon reprendre le remplissage.

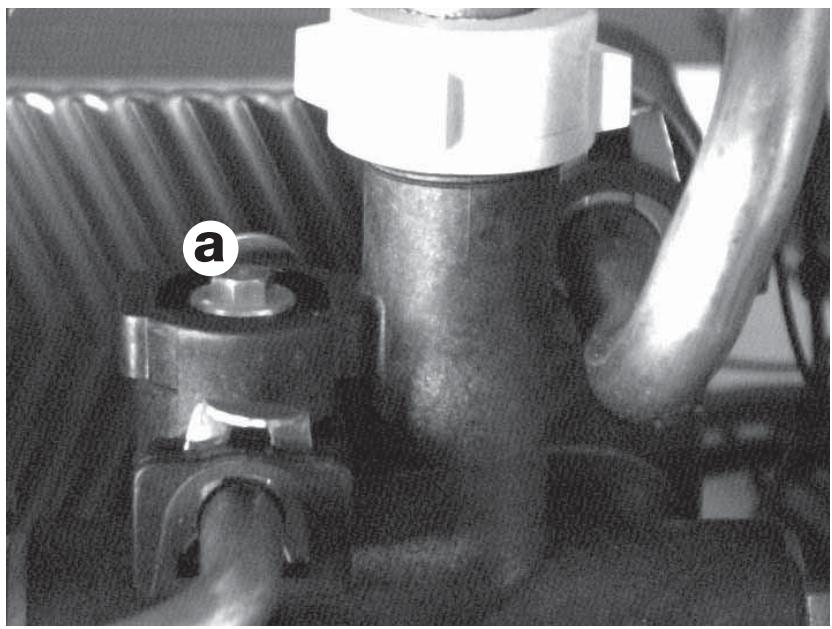

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Réglages Réglage du débit du circuit chauffage Il est nécessaire d’adapter ce débit en fonction du calcul de l’installation. La chaudière est livrée avec la vis a du by-pass intégré ouvert d’un 1/2 tour; en fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l’installation selon la courbe débit/pression (page 14).

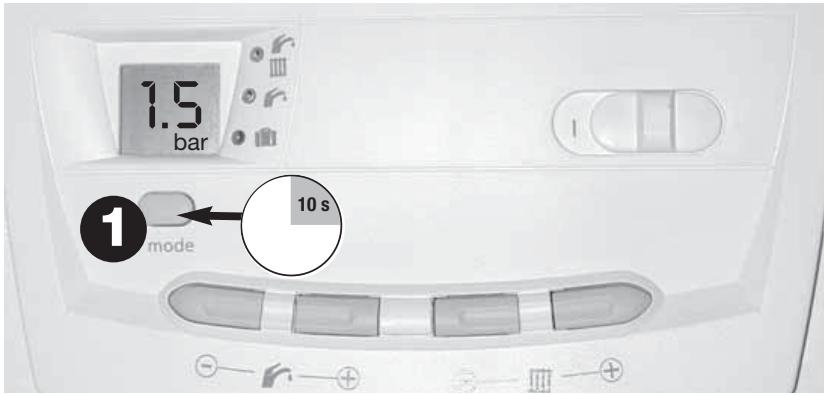

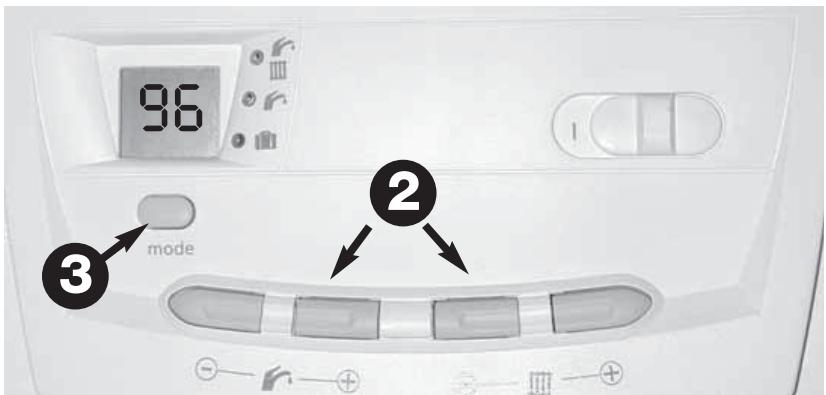

Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et des S.A.V.). Il permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements.

bar 1 L'appui pendant plus de 10 s sur le bouton “mode” permet d'accéder au menu de paramétrage. 2 Lorsque “00” apparaît, utiliser les touches + ou jusqu’à obtenir “96” sur l’afficheur. 3 Un nouvel appui sur “mode” fait apparaître le premier menu paramétrable à savoir la puissance maximale en chauffage.

Nota : l'afficheur revient à sa position normale au bout d'une minute sans manipulation ou après un nouvel appui de plus de 10 s sur le bouton “mode”. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé.

• Lorsque le menu Cod 01 apparaît sur l’afficheur, appuyez sur “mode” si vous souhaitez paramétrer ce menu.
• Déterminer ensuite la puissance souhaitée par appui sur les touches + ou -. choisie.
• Appuyer sur la touche pour passer au menu suivant. Menu 02 Configuration aéraulique Ce menu est sans effet pour ce type de chaudière. Veillez à mettre en place le diaphragme sur la sortie fumée lorsque la longueur Menu 03 Température minimale en chauffage Cette valeur peut être choisie entre 4 propositions en accédant au menu Cod 03 : 38°C, 50°C, 55°C ou 70°C.

Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire. Cod

• Appuyer à nouveau sur “mode pour valider la nouvelle valeur de puissance (informations à l’usage exclusif des professionnels) Menu 01 Adaptation de la puissance chauffage La puissance maximale de la chaudière en mode chauffage peut être réglée sur toute valeur comprise entre les puissances indiquées page 12..

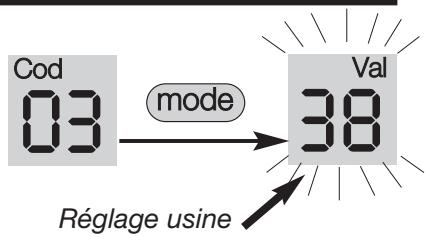

Réglage usine des ventouses est inférieure aux valeurs indiquées pages 21 et 23. Val Cod

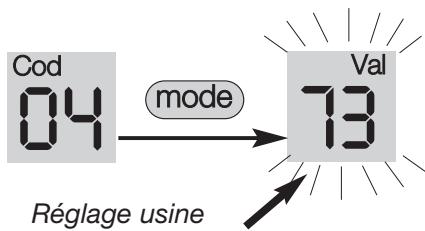

Réglage usine Menu 4 Température maximale en chauffage Cette valeur peut être choisie entre 4 propositions en accédant au Cod 04 : 50°C, 73°C, 80°C et 87°C. Val Cod

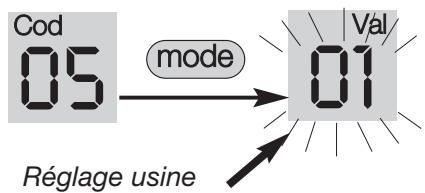

Réglage usine Menu 5 Fonctionnement de pompe Le menu Cod 05 propose 2 modes de fonctionnement de pompe : Val Cod

01 - discontinu avec T.A.

02 - discontinu avec brûleur

INSTALLATEURS (informations à l’usage exclusif des professionnels qualifiés) Réglages Menu 6 Sonde extérieure Le menu Cod 06 propose 16 pentes de régulation numérotées de 00 à 15 (voir graphique). Menu 7 Sonde extérieure Le point d’origine des pentes de régulation peut être Exemple : avec la courbe 10, la température de chauffage est maximale pour une température extérieure de -5,5°C. Val Cod

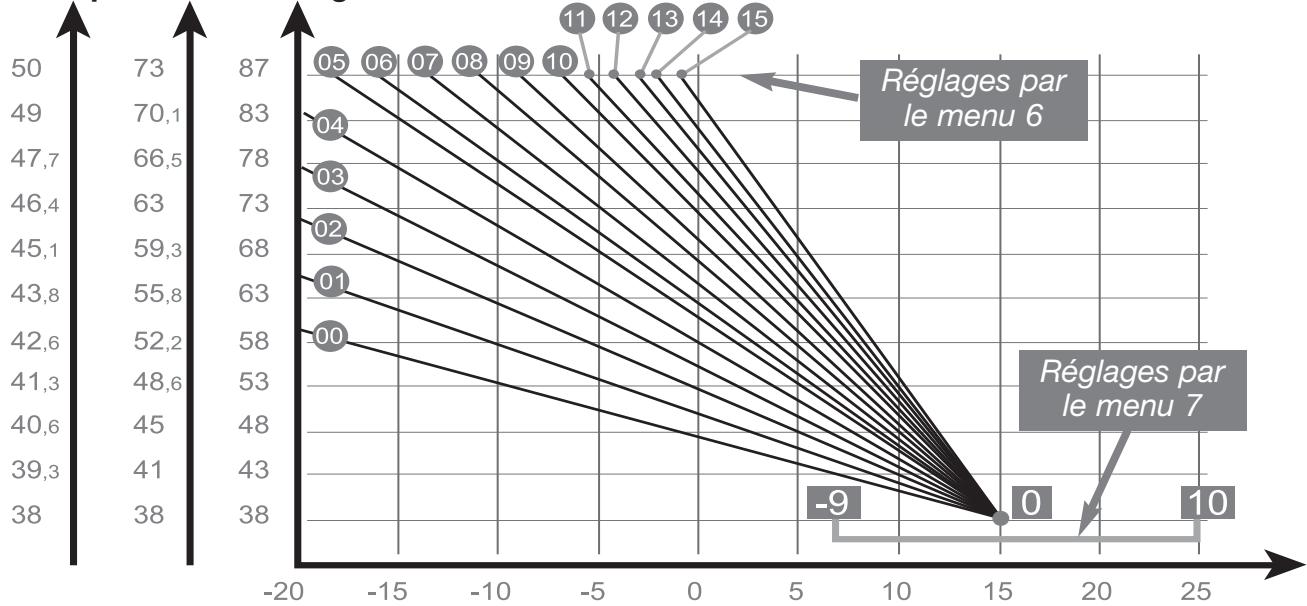

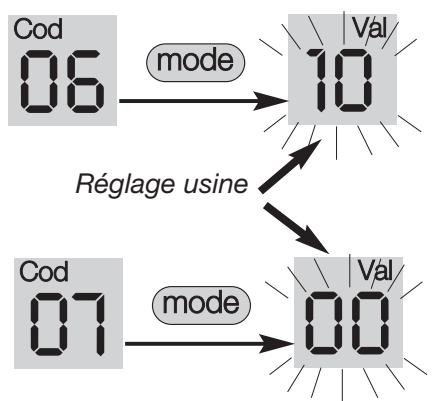

mode Réglage usine Val Cod déplacé en variant le paramètre de -9 à 10.

Nota : - Les réglages sur les menus Cod 06 et 07 sont sans effet si l’installation ne comporte pas de sonde extérieure. - Le menus Cod 08 est réservés à l’usage des services Après-Ventes. Température chauffage en °C Réglages par le menu 6 Réglages par le menu 7 Température extérieure en °C Menu 8 Forçage brûleur Le menu Cod 08 propose 4 modes de fonctionnement du brûleur :

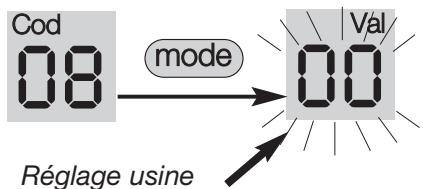

00 - fonctionnement normal

01 - forçage à P. mini.

02 - forçage à P. max.

03 - forçage à P. allumage.

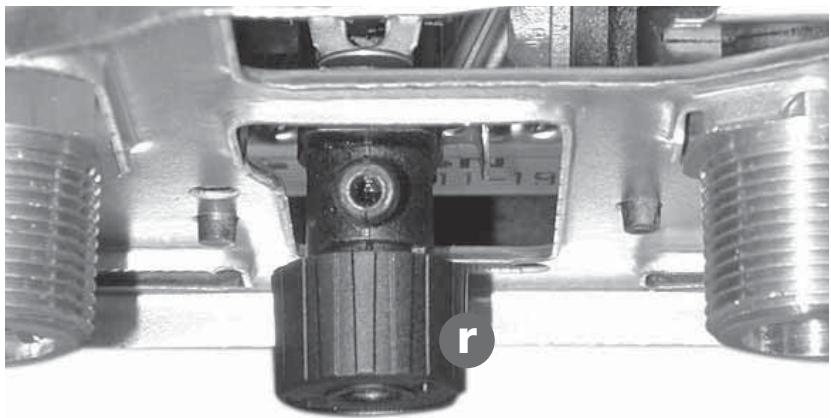

(informations à l’usage exclusif des professionnels) Vidange Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

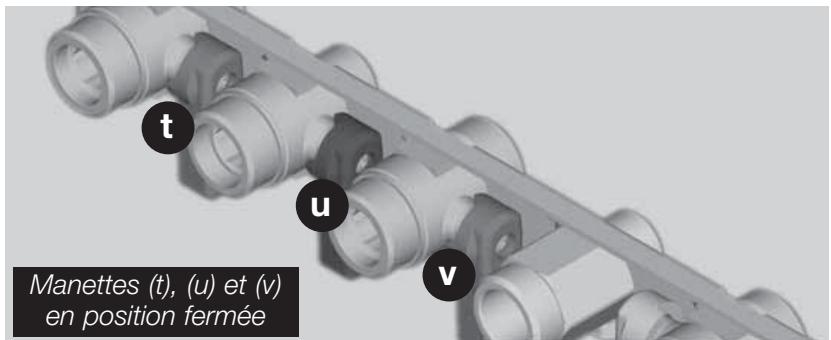

Manettes (t), (u) et (v) en position fermée Vidange du circuit chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation.
• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière. Vidange du circuit sanitaire
• Fermer le robinet du compteur d'eau.
• Ouvrir un ou plusieurs robinets.

Vidange de la chaudière seule

• Fermer les manettes d'isolement (t) (u) et (v) (voir illustration ci-dessus).

• Ouvrir le robinet de vidange (r) de la chaudière.
• Ouvrir un ou plusieurs robinets de puisage d'eau chaude. les instructions fournies dans la pochette dite "Changement de gaz" composée d’une rampe et d'injecteurs brûleurs et d'un moteur de mécanisme gaz réglé en usine. Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié. Changement de gaz En cas de changement de la nature du gaz alimentant l’installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant

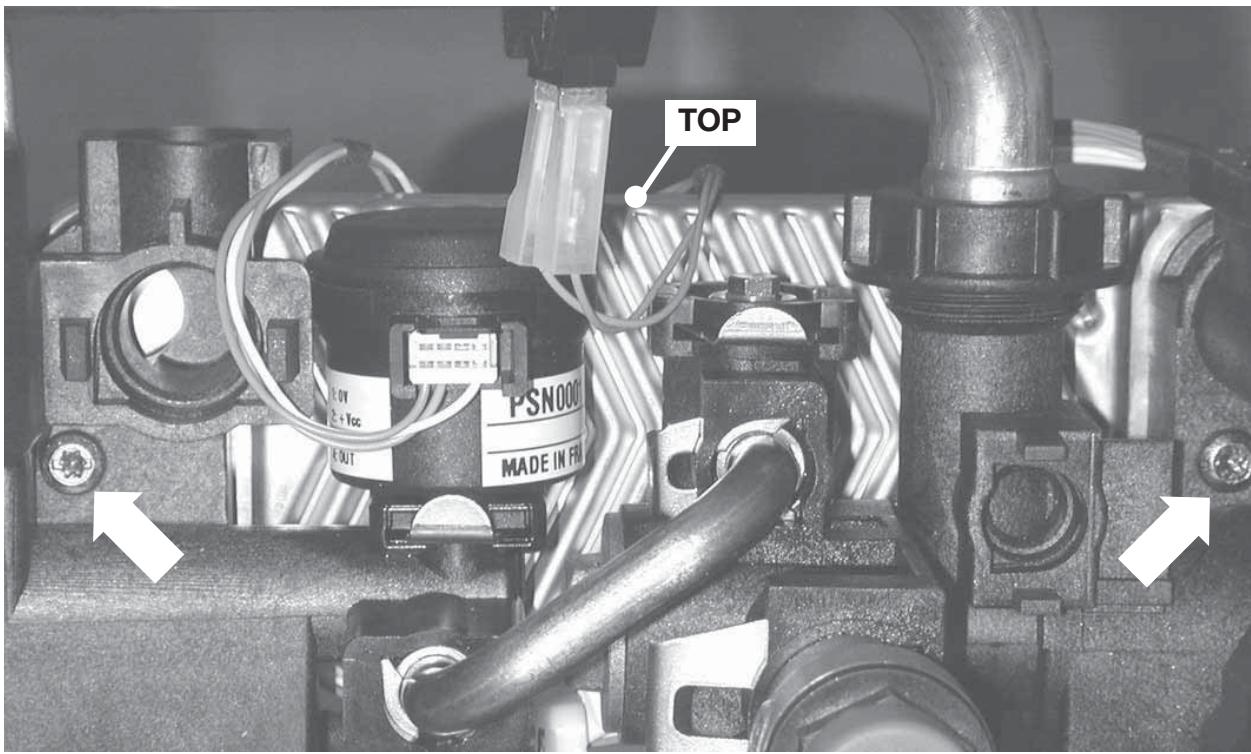

(informations à l’usage exclusif des professionnels qualifiés) Maintenance Une maintenance impérative doit être effectuée lors de chaque entretien annuel (et plus régulièrement si nécessaire). Elle doit être réalisée par un professionnel qualifié suivant les règles de l'art et le DTU P 45-204. Bloc hydraulique Détecteur de débit Échangeur sanitaire Vanne 3 voies Pompe Dépose de la pompe Le moteur de pompe se démonte en dévissant les 4 vis de maintien.

par l’avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé, sur la tranche (informations à l’usage exclusif des professionnels) Dépose de l’échangeur sanitaire Retirer les deux vis de maintien accessibles de l’échangeur, doit être dirigé vers le haut.

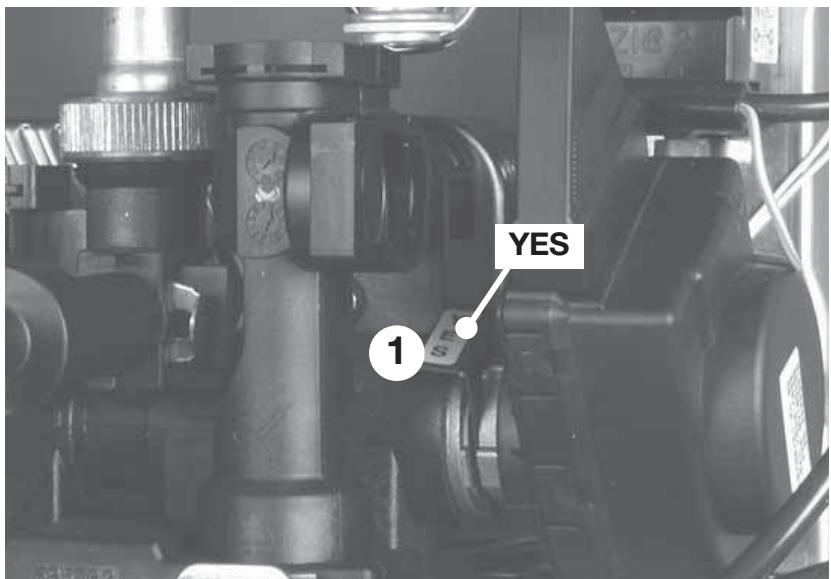

TOP Dépose de la vanne trois voies Dégager le clip (1) puis extraire l’ensemble. S’il n’y a pas d’accès latéral, déposer d’abord le mécanisme gaz. Attention au sens de remontage du clip, l’étiquette YES doit être dans le sens correct de lecture. YES

SERVICES APRÈS-VENTES

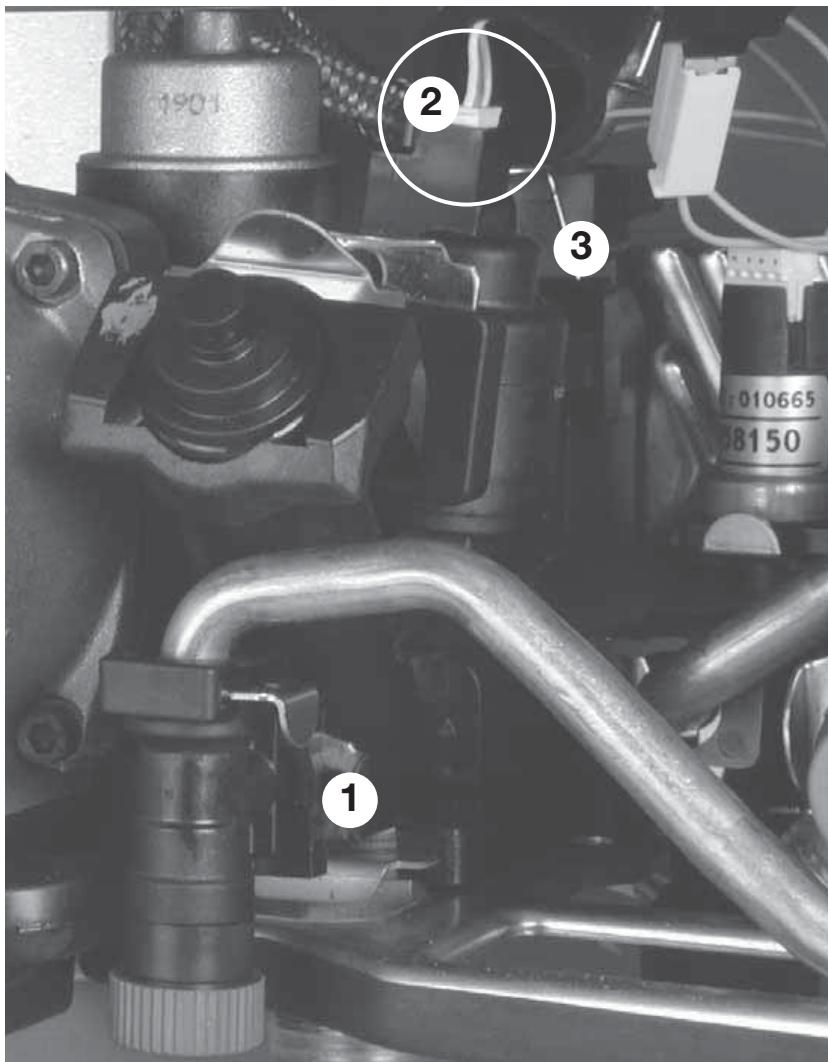

(informations à l’usage exclusif des professionnels qualifiés) Maintenance Dépose du détecteur de débit

• Fermer l’arrivée eau froide.
• Dégager le clip (1) et faire pivoter le robinet et le tube de remplissage.
• Débrancher le connecteur (2) logé sous le capuchon caoutchouc.
• Dévisser le raccord d’arrivée eau froide sous la chaudière.
• Extraire l’ensemble détecteur de débit/filtre.

(informations à l’usage exclusif des professionnels) Composants à nettoyer : Filtre retour chauffage Dégager le clip de maintien du filtre placé sous la pompe puis extraire le filtre pour le nettoyer. Filtre retour chauffage Filtre eau froide Dégager le clip de maintien du filtre placé au dessus du robinet de remplissage puis extraire le filtre pour le nettoyer.

Corps de chauffe Dévisser les vis de maintien du couvercle avant du corps de chauffe et procéder au nettoyage du brûleur et des ailettes de l’échangeur.

(informations à l’usage des utilisateurs et des professionnels) Sécurités de fonctionnement Protection de la chaudière contre le gel Si, en votre abscence, il y a risque de gel, sélectionnez le mode sur la chaudière. S'assurer que la chaudière est alimentée électriquement et que le gaz arrive bien à la chaudière. Le système de protection contre le gel commande la mise en fonctionnement de la chaudère dès lors que la température dans le circuit chauffage descend en dessous de 4°C. La chaudière s'arrête dès que la température de l'eau contenue dans le circuit chauffage atteint 16°C. Protection de l’installation contre le gel Pour une absence de quelques jours, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière ou baissez simplement la température de consigne sur votre thermostat d’ambiance. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 33.

Sécurité de refoulement cheminée sur les Themaclassic C S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par deux thermostats bilame à réarmement automatique placé en haut du coupe tirage de la chaudière, provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote et l’afficheur indique le code F 2 ou F3.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n’est pas le cas, prévenir votre installateur ou le service après-vente agréé le plus proche. Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange fournies par Saunier Duval. Sécurité sur le débit d'air sur les Themaclassic F Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière, le voyant rouge du tableau de commande clignote et l’afficheur indique le code F2. Dans ce cas, prévenir votre service après-vente agréé le plus proche.

En cas de coupure de gaz La chaudière se met en sécurité, le voyant rouge du tableau de commande clignote et l’afficheur indique le code F1. Dans ce cas, prévenir votre service après-vente agréé le plus proche.

En cas de coupure de courant La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service. (informations à l’usage exclusif des professionnels) Sécurité de surchauffe ou sécurité individuelle VMC (réf. 4000123474) Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande clignote et l’afficheur indique le code F5 (sécurité de surchauffe) ou F2 (défaut VMC). Dans ce cas, appeler votre service après vente agréé le plus proche. Nota :

• D’autre codes défauts, jusqu’à F 22, peuvent apparaître. Pour un code à 2 chiffres, l’afficheur clignote en faisant apparaître alternativement F puis le code à 2 chiffres (11, 12...). Par ex. :

• Dans le cas d'une utilisation de la chaudière Themaclassic C 25 E V dans un ensemble collectif, aucun raccordement électrique spécifique n’est à prévoir au niveau de l’appareil. C’est le “relai de sécurité” du système collectif qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise. Présence d'air dans les canalisations : Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir : - de fuites légères sur l'installation et dont il faudrait rechercher l'origine; - d'une corrosion du circuit de chauffage à laquelle il faudrait remédier par un traitement approprié de l'eau du circuit. Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourraient apparaître.
