Type de produit	Réfrigérateur à vin double zone
Marque	Zephyr
Modèle	BWN24C02AG
Dimensions (H x L x P)	33-7/8 po x 23-7/8 po x 23-1/2 po
Poids brut	134.48 lb
Alimentation	AC 115 V / 60 Hz, 1.0 A
Capacité de stockage	46 bouteilles de 750 ml
Plage de température	40 °F à 65 °F
Réfrigérant	R600a (isobutane)
Finition	Armoire noire avec porte en acier inoxydable
Éclairage intérieur	LED bleu profond, modes automatique et vitrine
Alarme de porte ouverte	Oui, après 3 minutes
Alarme de température	Oui (HI si >73 °F, LO si <32 °F)
Mode Shabbath	Oui
Mode vitrine	Oui (compresseur et ventilateurs désactivés)
Dégivrage	Automatique, avec dégivrage manuel possible
Filtre à charbon	Intégré, remplacement recommandé tous les 3 à 6 mois (réf. ZOF-C004)
Poignée	Réversible, poignées optionnelles disponibles (acier inoxydable, or brossé, noir mat)
Inversion de porte	Oui, possible
Garantie compresseur	5 ans
Garantie pièces	2 ans
Garantie main-d'œuvre	1 an

FOIRE AUX QUESTIONS - BWN24C02AG Zephyr

Comment installer le réfrigérateur Zephyr BWN24C02AG ?

L'appareil doit être installé sur un sol solide, à l'abri de la lumière directe du soleil et des sources de chaleur. Laissez-le en position verticale pendant 2 heures avant de le brancher. Utilisez une prise dédiée mise à la terre. Respectez les dégagements : 1 po à l'arrière, 2-1/4 po sur le côté pour la poignée, 24 po de largeur et 34 po de hauteur minimale pour l'encastrement.

Comment régler la température ?

Utilisez les touches + et - sur le panneau de commande pour régler la température entre 40 °F et 65 °F. L'affichage indique la température réglée. L'appareil mémorise le réglage en cas de coupure de courant.

Que faire si le réfrigérateur fait du bruit ?

La plupart des bruits sont normaux : gargouillis du réfrigérant, cliquetis, vibrations du compresseur, craquements des parois. Assurez-vous que l'appareil est de niveau et qu'il ne touche pas d'autres meubles. Si le bruit est excessif, vérifiez la ventilation et le niveau.

Comment entretenir et nettoyer l'appareil ?

Débranchez l'appareil avant le nettoyage. Nettoyez l'intérieur avec un chiffon doux et de l'eau tiède. Pour l'extérieur, utilisez un détergent doux et une solution d'eau tiède (2 cuillères à soupe de bicarbonate par litre d'eau). N'utilisez pas de nettoyants abrasifs. La porte en acier inoxydable peut être nettoyée avec un chiffon imbibé de détergent doux.

Comment inverser l'ouverture de la porte ?

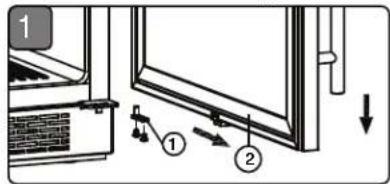

Il faut au moins deux personnes. Retirez les vis de l'axe inférieur, la porte, la plaque d'axe et la charnière supérieure droite. Déplacez l'aimant et la butée de porte. Installez les clous décoratifs et la charnière supérieure gauche fournis. Remontez la porte en alignant correctement l'axe inférieur.

Pourquoi du givre se forme-t-il à l'intérieur ?

Le dégivrage est automatique, mais dans un environnement humide ou si la porte est ouverte trop souvent, du givre peut s'accumuler. Réglez la température à un niveau plus chaud, minimisez les ouvertures de porte, ou débranchez l'appareil pour faire fondre le givre manuellement.

Comment activer le mode Shabbath ?

Appuyez deux fois sur le bouton d'augmentation de la température tout en maintenant le bouton d'alimentation enfoncé. Le mode Shabbath désactive l'éclairage, l'affichage et les alarmes, mais maintient la température intérieure. Pour désactiver, répétez la même opération.

Que faire en cas de panne de courant ?

En cas de panne, la température réglée est mémorisée. Une fois le courant rétabli, l'appareil reprend son fonctionnement normal. Si la panne dure, gardez la porte fermée pour conserver le froid. Vérifiez les aliments après rétablissement.

Comment remplacer le filtre à charbon ?

Tournez le filtre à charbon situé à l'arrière du panneau dans le sens antihoraire pour le retirer. Remplacez-le par un nouveau filtre (réf. ZOF-C004) en tournant dans le sens horaire. Remplacez-le tous les 3 à 6 mois, plus fréquemment dans une cuisine.

Quelle est la garantie du Zephyr BWN24C02AG ?

Garantie limitée : compresseur 5 ans (pièces), pièces 2 ans (hors ampoules LED), main-d'œuvre 1 an. Pour bénéficier du service, contactez Zephyr dans les 60 jours suivant la découverte du défaut avec preuve d'achat et numéros de modèle et de série.

MODE D'EMPLOI BWN24C02AG Zephyr

FR Guide d'utilisation, d'entretien et d'in installation

Refroidisseur à vin double zone

FR Guide d'utilisation, d'entretien et d'installation

Page
Consignes de sécurité	4-11
Types d'advertissements de sécurité	4
Sécurité générale	5-7
Conservez les prsentes instructions	8
Commentmettrevoirevieilleappareilau rebut	8
Avantd'utiliservoireappareil	9
Installationdevoireappareil	9-10
Attention	10
Raccordementélectrique	11
Introduction	12
Listede matériel	13
Spécifications du produit	14-15
Informations sur le produit	14
Entreposage interne	14
Identificationdes pièces	15
Dimensions	15
Instructions d'installation	16-19
Espace libre requis pour l'installation	16
Filtreetacharbon	17

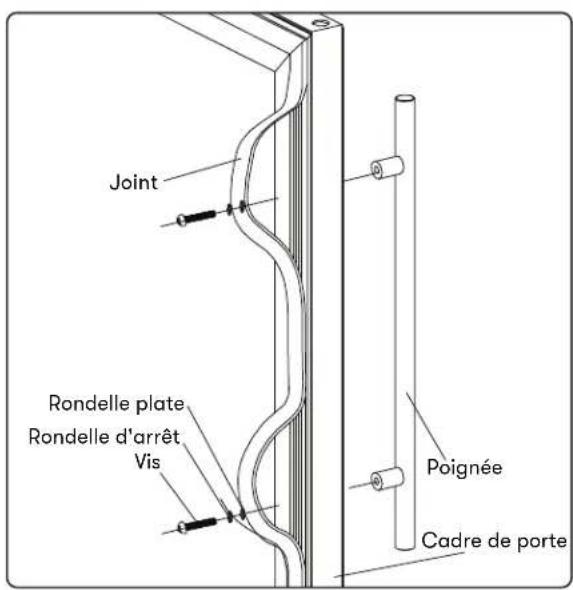

Installationde la poignée	17

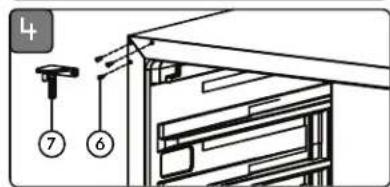

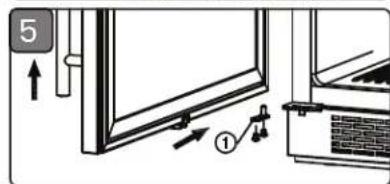

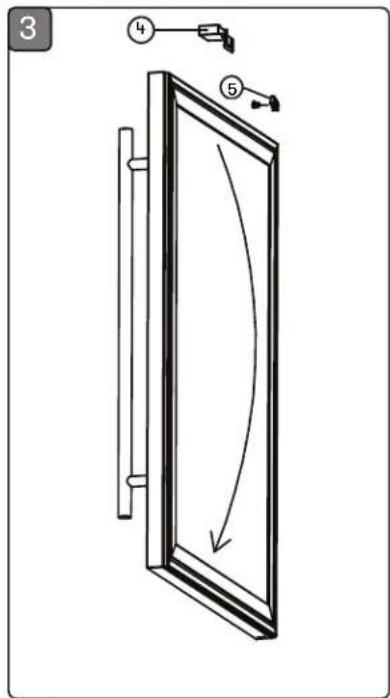

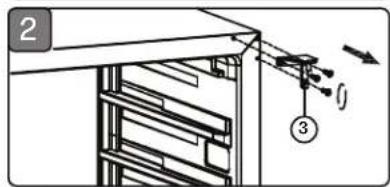

Inverser l'ouverture de la portedevoireappareil	18

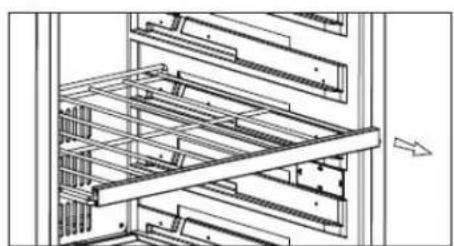

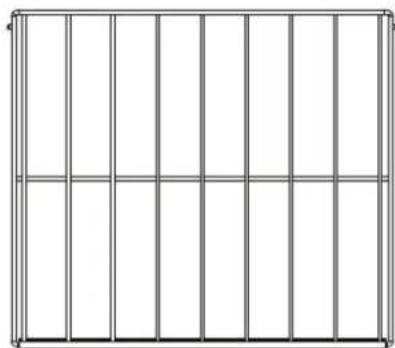

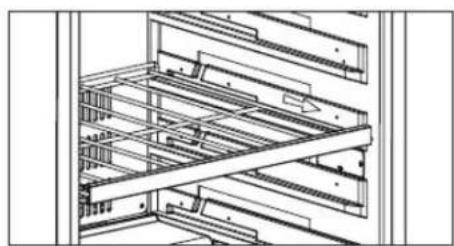

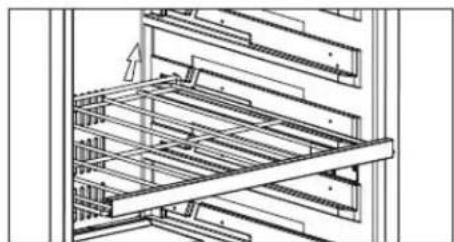

Retraitde la grille métallique	19
Fonctionnement de voiretteappareil	20-22
Utilisation du tableau commande	20
Éclairagintérieur	21
Alarmedeporte ouverte	21
ModeShabbath	21
Modevitrine	22
Alarmedetempérature	22
Dégivrage	22
Entretien	23-24
Bruitsnormaux	23
Nettoyage etentretien	23
Panne d'électricité	24
Déplacementdu refroidisseurde vin	24
Conseilsd'économied'énergie	24
Dépannage	25-26
Garantie limitée	27
Enregistrement du produit	28

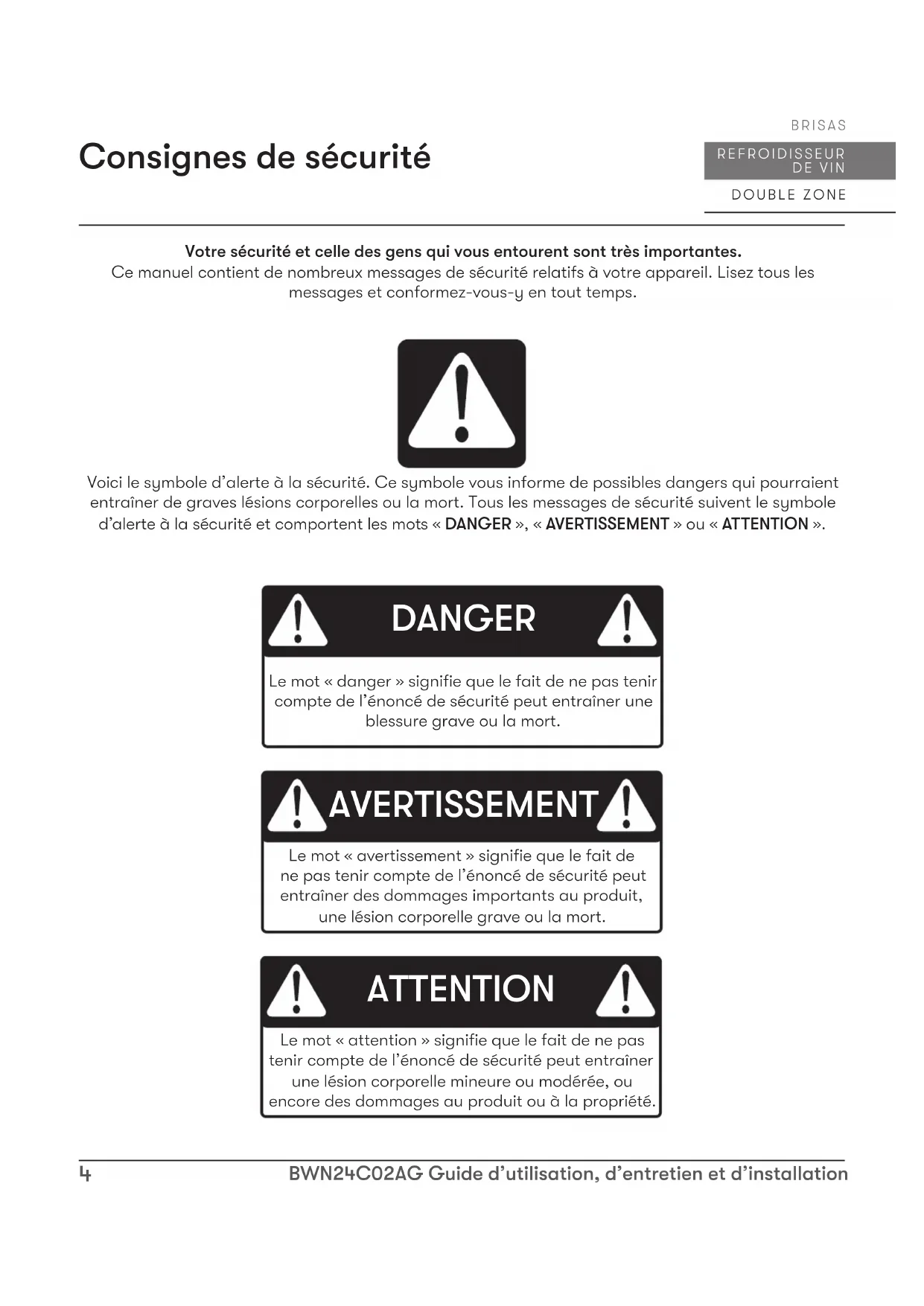

Votre sécurité et celle desgens qui vous entourent sont très importantes.

Ce manuel contient de nombreux messages de sécurité relatifs à votre apparéil. Lisez tous les messages et conformez-vous-y en tout temps.

Voici le symbole d'alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pouraient entrainer de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole d'alerte à la sécurité et comportent les mots « DANGER», « AVERTISSEMENT » ou « ATTENTION »

DANGER

Le mot « danger » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une blessure grave ou la mort.

AVENTISSEMENT

Le mot « averissement » signifie que le fait de ne pas tener compte de l'énoncé de sécurité peut entrainer des dommages importants au produit, une lésion corporelle grave ou la mort.

ATTENTION

Le mot « attention » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une lésion corporelle mineure ou modérée, ou encore des dommages au produit ou à la propriété.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Sécurité générale

DANGER

Lors de l'utilisation d'un électroménager électrique, vous devriez toujours prendre des précautions de base pour réduire les risques d'incendie, de décharge électrique et de léSION corporelle.

AVERTISSEMENT

Pour réduire les risques d'incendie, de décharge électrique ou de lésion corporelle, débranchez l'appareil ou coupez l'alimentation électrique avant de procéder à son entretien.

ATTENTION

Cet apparéil utilise un fluide réfrigerant inflammable! Pour réduire les risques de fuite lors de sa manutention, de son déplacement ou de son utilisation, assurez-vous d'éviter d'endommager les tubes réfrigerants.

N'utilisez cet appeareil que de la façon décrite dans le present manuel. Toute autre utilisation non recommandée peut causeur un incendie, une décharge électrique ou une lésion corporelle.
Cet apparéil n'est pas concu pour être utilisé par de jeunes enfants ou des personnes handicapées, à moins qu'unadulte responsable les surveillance de pres pour veiller à ce qu'ils l'utilisent en toute sécurité.
Il est important que les jeunes enfants fassent l'objet d'une surveillance étroite pour veiller à ce qu'ils ne jouent jamais avec l'appareil.
Pour vous protégger contre les risques de décharge électrique, n'IMMERGEZ JAMAIS l'appareil, le cable ou la prise électrique dans l'eau et ne les vaporisez pas avec des liquides.

Pour toute securite, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Débranche l'appareil de la prise de courant lorsque vous ne l'utilise pas, lorsque vous le déplacez et avant de le nettoyer.
Pour débrancher l'appareil, serrez fermement la fiche et retirez-la de la prise murale. Ne débranchez jamais l'appareil en tirant sur le cable.
- Ne faites jamais fonctionner l'appareil en présence de matières explosives ou démanations inflammables.
- Ne placez jamais l'appareil ou l'une de ses pieces prés d'une flâme nue ou d'un apparéil de cuisson ou de chauffage.
Ne faites jamais fonctionner l'appareil si le cable ou la fiche sont endommages, si le produit est defectueux, s'il est tombé sur le sol ou s'il est endommaged d'une qualconque maniere.
Il peut etre dangereux d'utiliser des accessoires que le fabricant ne recommende pas.
Ne faites jamais fonctionner l'appareil si son boitier est enlevé ou endommagé.
Toute fiche branchée dans une prise secteur (prise murale) instable peut partager un risque de surchauffe et cause la déformation de la fiche. Communiquez avec un électricien qualifié pour procéder au remplacement de toute prise instable ou endommagée.
- Placez l'appareil à un endroit où il est à l'abri de la lumière directe du soleil et de sources de chaleur (cuisinière, chaufferette, radiateur, etc.).

AVENTISSEMENT

Avertissement Prop. 65 pour les résidents de la Californie: ce produit peut contenir des produits chimiques reconnus par l'etat de la Californie comme pouvant cause le cancer, des anomalies congenitales ou d'autres troubles de la reproduction.

Cet apparéil est exempt de CFC et de HFC, et contient de faibles quantités d'isobutane (R600a), un agent de refroidissement respectueux de l'environnement.
Voudevez you assurer que le circuit de refrigeration n'est pas endommagelors de l installation de l'appareil. Toutefois, s'il est endommageluterieurement, evitez toute source de feu nu ou de chaleur. La piece dans laquelle se trouve I'appareil doit etre adequatement aerée, en conformite avec les codes en vigueur de voire localite, province ou Etat.

N'tilisez jamais un apparéil dont le circuit est endommagé.

Pour vous securite, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Assurez-vous que les orifices d'aration de l'appareil et les évents se trouvant à proximé de celui ci ne sont jamais couverts ou bloqués.
Nous n'assumons aucune responsabilité pour tout dommage cause par une mauvaise utilisation de l'appareil ou par des réparations effectues par une personne non qualifiée. Si l'un ou l'autre de ces cas se présente, la garantie ne s'appliquera pas et nous n'assumerons aucune responsabilité.

N'utilisez jamais un electroménager électrique à l'intérieur de l'appareil.

Ne tentez jamais de réparer ou de remplaçer une piece de l'appareil à moins qu'il soit expressément recommendé de le faire dans le present manuel. Tous les travaux d'entretien doivent être effectuels par un technicien qualifié.
Remettez tous les panneaux d'acces en place avant de faire fonctionner l'appareil.
- Deux personnes ou plus sont requises pour déplacer et pour installer l'appareil. Le non-respect de cette recommendation peut entraîner une blessure au dos ou d'autres lésions.
Ne nettoyez jamais des pieces de l'appareil avec un liquide inflammable. Les vapeurs de ce type de produit peuvent partager un risque d'incendie ou d'explosion. N'utilisez et n'entreposez jamais d'essence ou d'autres liquides ou vapeurs inflammables pres de cet apparéil ou de tout autre apparéil. Ces vapeurs peuvent partager un risque d'incendie ou d'explosion.
Ne branchez ou ne débranchez jamais la fiche électrique si vos mains sont mouillées.
Il est recommandé d'utiliser un circuit dédié servant exclusivement à cet apparéil. Utilisez des prises qui ne peuvent pas être mises hors tension par un interrupteur à bascule ou à tirage.

Pour réduire les risques d'incendie, de décharge électrique ou de lésion corporelle, débranchez l'appareil ou coupez l'alimentation électrique avant de procéder à son entretien.

Pour toute securite, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Conservez les prsentes instructions

Si vous éprouvez des difficultés, consultez le guide de dépannage se trouvant à l'arrière duprésent manuel. Il dresse une liste de problèmes de fonctionnement minuels auxquels vous pouvez remédier vous-même.

Comment mettre votre viel apparéil au rebut

Mettez l'emballage de votre apparéil au rebut de façon ajustate. Le matériel de réfrigération doit être mis au rebut convenablement et d'une manière respectée de l'environnement. Cela s'applique à vos derniers ençétroménagers et à leur nouvel apparéil à la fin de sa vie utile.

AVENTISSEMENT

Pour vous assurer de rendre inutilisables vos apparèils mêux et usés avant de lesmettre au rebut, enlevez la fiche, coupez le cable d'alimentation et retirez ou détruirez toute languette à pression ou tout capuchon à enclenchement. Il sera ainsi difficile que des enfants s'enferment dans l' apparèil en jouant (risque d'asphyxie) ou mettent leur vie en danger de toute autre manière.

Cet appeareil ne doit pas etre mis au rebut avec les ordures menagerees normales.
Le circuit de refroidissement, particulièrement l'échangeur thermique se trouvant à l'arrête et sous l'appareil, ne doit pas être endommagé.
Le symbole sur le produit ou sur son emballage indique que cet apparéil ne doit pas être traité comme une ordure menagère normale, mais que vous doivent l'apporter à un centre de recyclage pour apparéilslectroniques et électriques. Enmettant convenablement au rebut ce produit, vous contribuez à la protection de l'environnement. La mise au rebut incorpore de l' apparéil met en péritl l'environnement et presente des risques sanitaires. De plus amples renseignements sur le recyclage du produit sont disponibles à votre mairie locale ou au service de récepération de déchets de toute région.

Pour vous securité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Avant d'utiliser votre appareil

Enlevez tout l'emballage interieur et extérieur.

Avant de brancher l'appareil à l'alimentation électrique, laissez-le en position verticale pendant environ deux heures. Cela réduira la possibilité que le système de refroidissement fonctionne mal en raison de sa manutention pendant le transport.
Nettoyez la surface interieure de l'appareil avec de I'eau chaude et un chiffon doux.
La porte de l'appareil peut s'ouvrir du cote gauche ou droit. L'appareil est livre pour que la portes ouvre du cote gauche. Si vous souhaitez que la porte s'ouvre du cote droit, suivez les instructions « Inversion de l'ouverture de la porte de votre appareil » ci-dessous.

Installation de votre(APpeuil

N'entreposez pas ou n'installez pas l'appareil à l'extérieur.

L'appareil est concu pour etre encastré ou autoportant.

Installez votre appareil sur un plancher qui est assez solide pour supporter son poids lorsqu'il est rempli au maximum de sa capacité. Mettez votre appareil de niveau en ajustant les quatre pattes.
Placez l'appareil a un endroit où il est a l'abri de la luziere directe du soleil et de sources de chaleur (cuisiniere, chaufferette, radiateur, etc.). La luziere directe du soleil peut alterer le revetement acrylique et les sources de chaleur peuvent augmenter la consommation d'électricite. Les températures ambantes extrément froides peuvent aussi nuire au bon fonctionnement de l'appareil.
N'installez jamais l'appareil dans un endroit humide.
- Branchez l'appareil dans une prise électrique dédiée et facile d'accès.
Pour toute question concernant l'alimentation ou le raccordement electrique, adressez-vous à un électricien qualifié ou à un centre de service autorisé.

Pour vous securite, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

L'event se trouvant a l'avant de l'appareil ne doit jamais être couvert ou bloqué.
Le raccordement électrique de l'appareil doit être fait en conformité avec les codes de l'électricité de la région ainsi que de la ville ou province.
Deux personnes ou plus sont requises pour déplacer et installer le refroidisseur de vin. Le non-respect de cette recommendation peut entrainer une blessure au dos ou d'autres blessures.
Le rendement du refroidisseur peut diminuer quelque peu si la circulation d'air est restreinte parce que l'appareil est rempli au maximum de sa capacité.
- Installé le refroidisseur de vin dans une zone bien ventilée où la température ambiente est supérieure à 10^ et inférieure à 32^ .

Attention

Ne surchargez jamais votre apparéil.
N'ouvre pas la porte a moins que cela soit nécessaire.

Ne recouvre jamais les étagères avec du papier d'aluminium ou tout autre matériel susceptible de gérer la circulation de l'air.
Si l'appareil est vide pendant une longue période, nous vous suggerons de le débrancher et, après l'avoir bien nettoyé, de laisser la porte entrouverte pour permettre la libre circulation de l'air à l'intérieur afin de prévenir la formation de condensation, de moisissure ou d'odeurs.

Pour vous securite, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Raccordement electrique

Assurez-vous que la tension indiquée sur le produit correspond à la tension d'alimentation.

L'utilisation incorrecte de la prise de mise à la terre peut entraîner des risques de décharge électrique. Si le cable d'alimentation est endommagé, faites-le remplacer par un électricien qualifié ou par un centre de service autorisé.

Pour assurer votre sécurité, cet apparéil doit être dûment mis à la terre. Pour minimiser les risques de décharge électrique, le cable d'alimentation de cet apparéil est muni d'une fiche à trois broches qui s'adapte aux prises murales standards à trois bornes.

Ne coupez pas et n'envez pas la troisième broche (mise à la terre) du cordon d'alimentation fourni, indépendamment des circonstances. Pour votre sécurité personnelle, cet appeareil doit être dûment mis à la terre.

Faites vérifier la prise murale et le circuit par un électricien qualifié pour vous assurer de la mise à la terre adequate de l'appareil. Lorsque la prise murale ne compte que deux bornes, il est de votre responsabilité et de votre obligation de la faire remplacer par une prise murale à trois bornes dûment mise à la terre.

Pour prévenir toute blessure accidentelle, le cable doit être fixé à l'arrière de l'appareil, ne pas être exposé et ne pasPENDRE librement.

L'appareil doit toujours être branché dans une prise électrique individuelle et dédiée dont la tension nominale correspond à la tension indiquée sur la plaque signalétique de l'appareil. Cela permet d'obtenir un rendement optimal et prévient la surcharge des circuits de câblage, ce qui peut causeur un risque d'incendie en cas de surchauffe. Ne débranchez jamais l'appareil en tirant sur le cable. Saisissez toujours fermement la fiche et retirez-le de la prise. Réperez ou remplacez immédiatement tout cable d'alimentation effiloché ou endommagé. N'utilise jamais un cable fissure ou endommagé par de l'abrasion. Lorsque vous déplacez l'appareil, prenez soin de ne pas endommager le cable d'alimentation.

N'utilise jamais votre apparéil avec une rallonge électrique, à moins qu'elle ait étèe examinée et mise à l'essay par un technicien qualifié ou par un agent de service. La rallonge électrique doit respecter la norme UL/CUL, doit être munie de trois broches, dont une de mise à la terre, et doit avoir une capacité nominale de 115 volts et d'au moins 10 ampères.

Merci de vous estreprocuureun refroidisseur de vin Zephyr.

Zephyr se spécialise dans l'elaboration de produits de qualite supérieure dotes de fonctionnalités distinctives qui ameliorent votre style de vie. Veuillez visiter le www.brisasbyzephyr.com pour obtenir de plus amples renseignements sur votre apparéil et sur d'autres produits Zephyr.

Ce manuel contient des renseignements importants relatifs à l'installation, à l'utilisation et à l'entretien ajustés de votre refroidisseur de vin. Suivez les instructions de ce manuel pour maximiser le rendement et l'efficacité de votre apparéil.

Pour vos dossiers

Veuillez prendre note du numero de modèle et du numero de referencia de votre apparéil et les inscrite ci-dessous en vue de consultations ultérieures. Ces deux numérios, nécessaires pour obtenir les services d'entretien et de réparation couverts par la garantie, se trouvent sur la plaque signalétique située à l'arrière de l' apparéil. Vous pouvez également agrafer votre reçu au manuel, puisqu'il s'agit de la preuve d'achat dont vous pourriez aussi avoir besoin pour obtenir du service pendant la période de garantie.

Numero de modulo:

Numero de série :

Date d'achat :

Pour que nous puissions vous offrir un service optimal, veuillez suivre les instructions suivantes lorsque vous communiquez avec le service à la clientèle de Zephyr :

Si vous avez reçu un produit endommagé, communiquez immédiatement avec le marchand ou détaillant qui vous a vendu le produit.
Lisez et suivez les instructions contenues dans le present manuel pour bien installer et utiliser votre refroidisseur de vin, et en effectuer l'entretien.
Lisez la section sur le dépannage pour diagnostique et pour solutionner les problèmes les plus fréquents.
Visitez-nous en ligne à http://www.brisasbyzephyr.com pour télécharger des guides sur nos produits, des ressources de dépannage supplémentaires et des informations actualisées.
Si vous avez besoin d'un service de garantie, nos sympathiques representants du service clientele sont disponibles sur notre site Web a l'adresse http://brisasbyzephyr.com ou par téléphone au 888-880-8368.

Quantité Partie

Support de charnière de porte réversible

Poignée de porte

Vis de poignée de porte

Butée gauche

Informations sur le produit

Cet apparéil doit être branché à une prise électrique standard mise à la terre de 115/120 volts, c.a. de 60Hz

DESCRIPTION DU PRODUIT Refroidisseur à vin double zone
MODELE BWN24C02AG
TENSION/FRÉQUENCY AC 115/60Hz
INTENSITÉ DE COURANT 1.0A
COULEUR Armoire noire avec porte en acier inoxydable
CAPACITÉ D'ENTREPOSAGE (46) 750ml bouteilles
RéFRIGERANT R600a
PLAGE DE TEMPERATURES 40°F -65°F
DIMENSIONS (HxLxP) 33-7/8 po X 23-7/8 po X 23-1/2 po
POIDS BRUT (lb) 134.48
POIGNÉE PRO OPTIONNELLE PRHAN-C001
ACCESSOIRE DE POIGNÉE CONTEMPORAINE OPTIONNEL, OR BROSSE	PRHAN-C102
ACCESSOIRE DE POIGNÉE CONTEMPORAINE EN OPTION, NOIR MAT	PRHAN-C104
FILTRÉ À CHARBON DE REMPLACEMENT ZOF-C004

• La capacité de stockage est basée sur 12 oz standard, boîtes et 750 ml. Bouteilles de vin de style cordelais.

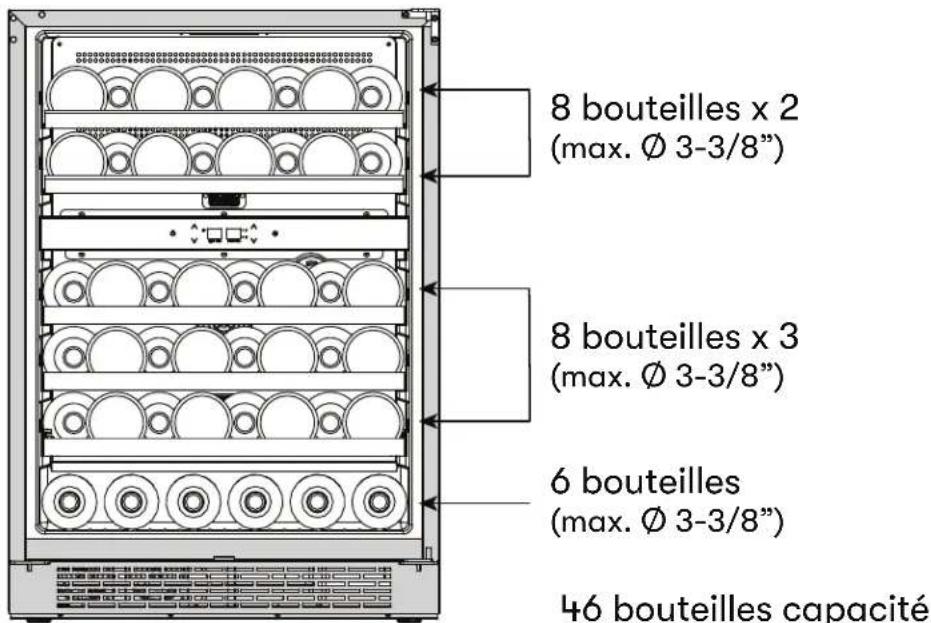

Entreposage interne

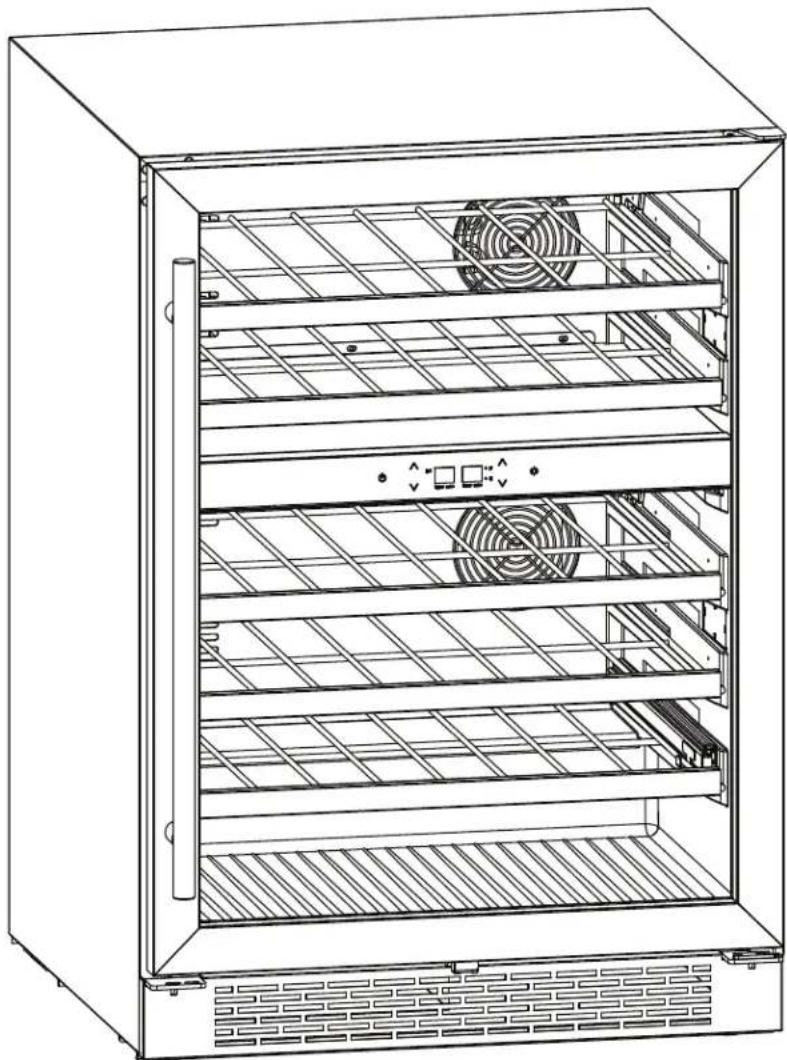

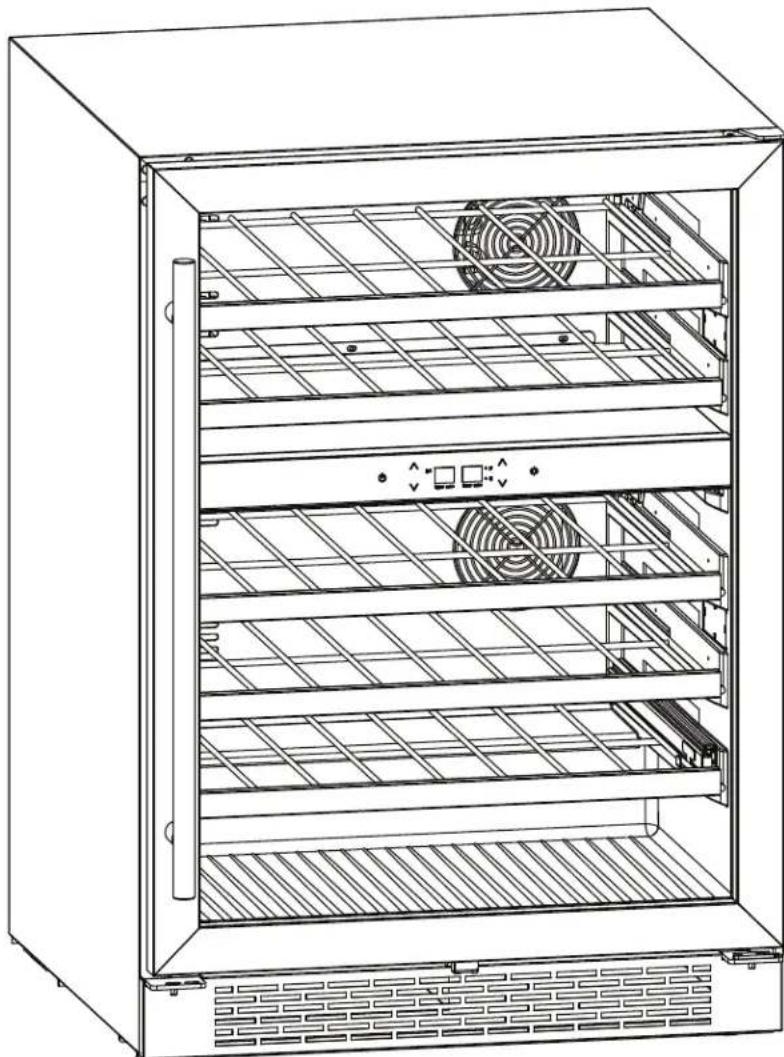

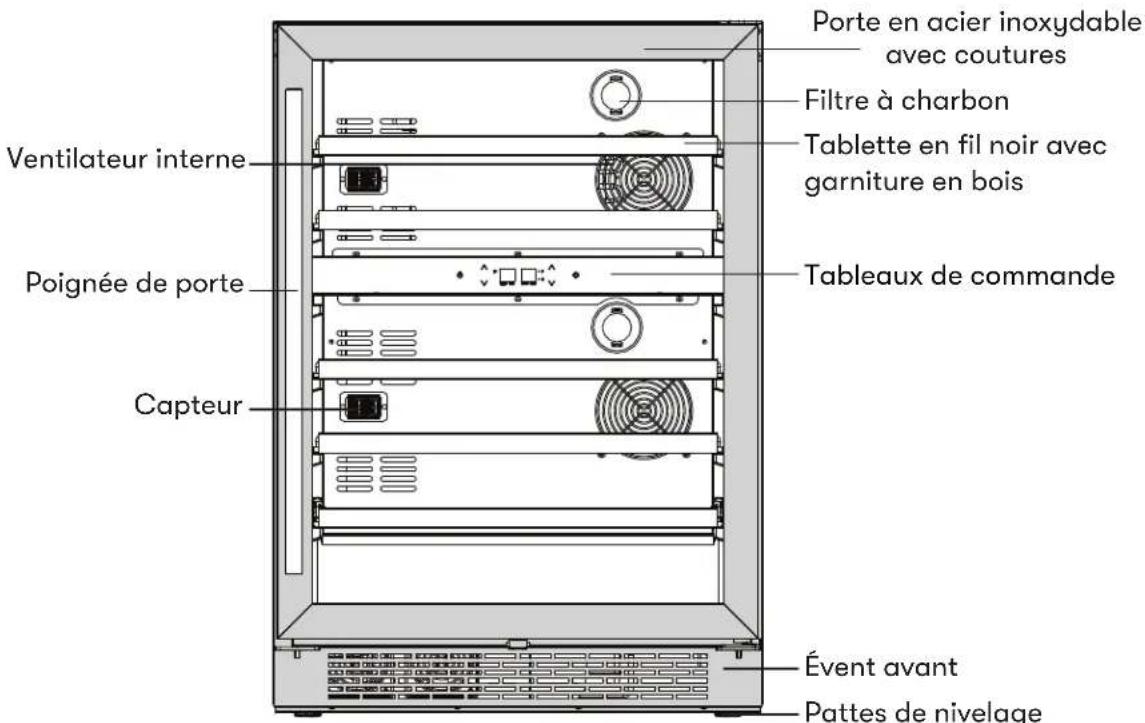

Identification des pieces

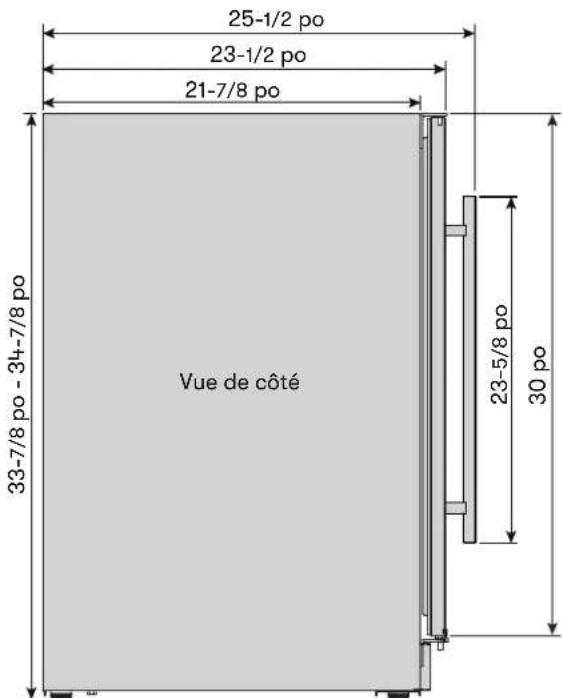

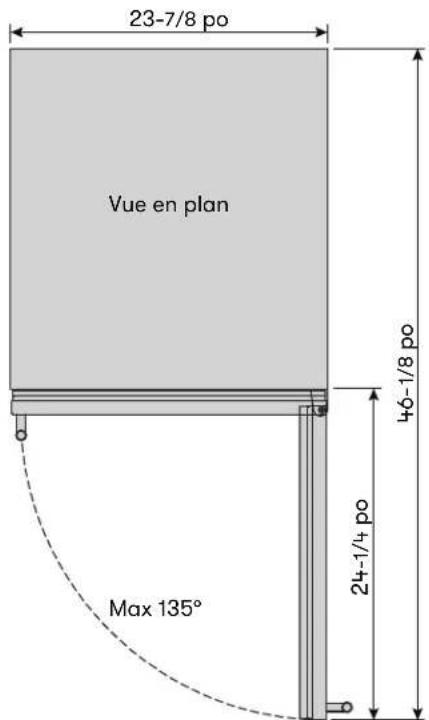

Dimensions

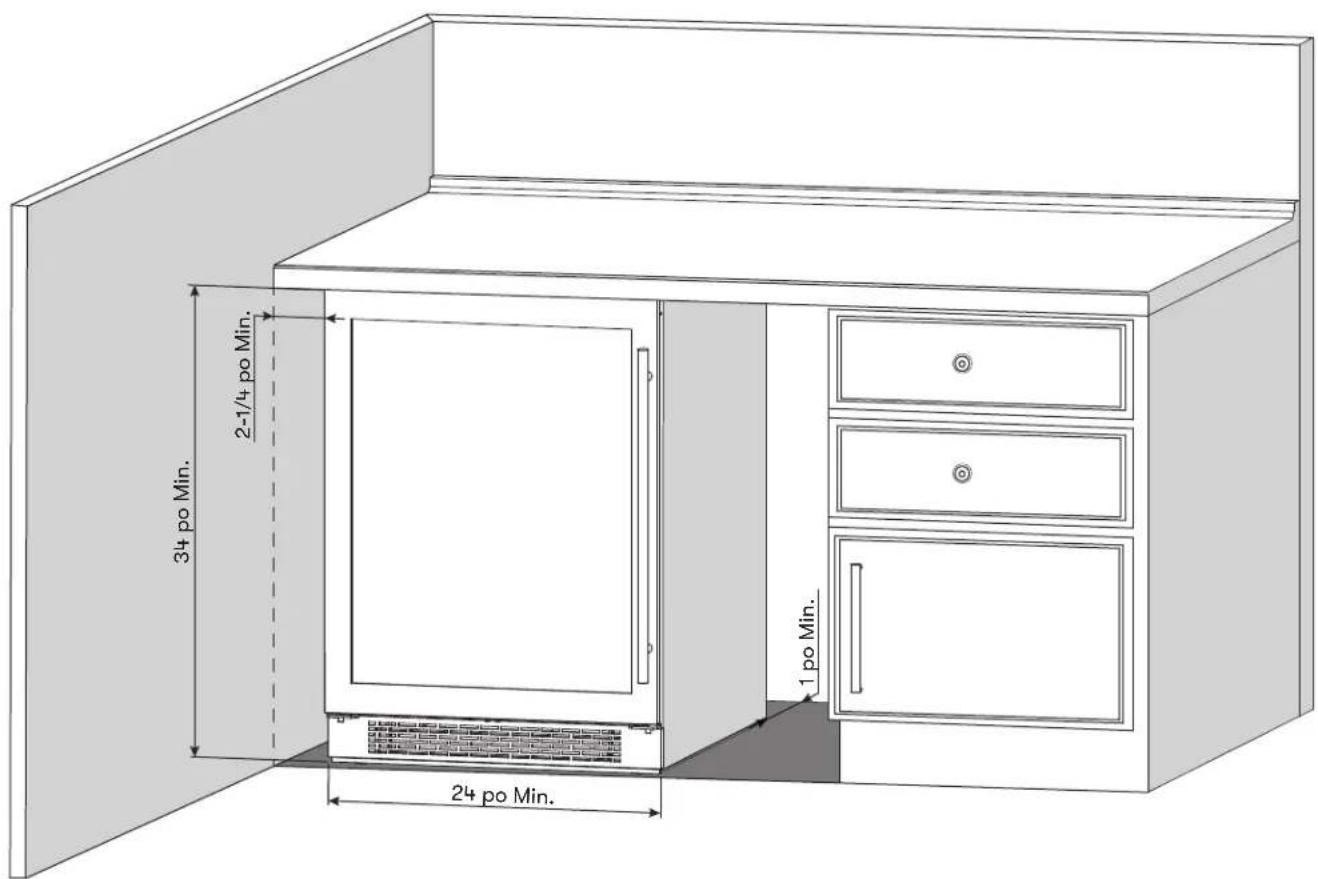

Espace libre requis pour l'installation

Lors de l'installation du refroidisseur de vin sous un comptoir, veuillez respecter les espaces libres recommendés ci-dessous.

Pour un bon dégagement de la prise électrique, laissez au moins 1 po de dégagement à l'arrêt comme indiqué sur le schéma.
- Une installation à cote d'un mur nécessitera un dégagement de porte minimum de 2-1/4 po pour accueillir la poignée Brisas.
L'armoire doit permettre au moins 24 po pour la largeur et 34 po pour la hauteur pour accueillir le refroidisseur de boisson.
Le cable d'alimentation est situé à l'arrière à droite de l'unité et a une longueur de 72 po pour s'adapter à plusieurs emplacements de prise.
- Une fois que vous étés prét à installer l'unité, vous devez régler les pieds pourmettre à niveau le refroidisseur de vin.
L'installation doit permettre de tirer l'unité vers l'avant pour l'entretien, si nécessaire.

Filtre à charbon

Un filtré à charbon intégré protège vos vins en agissant comme une barrière naturelle contre les mauvaises odeurs. Vous devriez replacer le filtré à charbon tous les trois à six mois, selon le niveau d'exposition de votre apparéil aux mauvaises odeurs. Si vous installez l' apparéil dans une cuisine, il est idéal de replacer le filtré tous les trois mois.

Pour-retirer le filtré à charbon du panneau arrêté,faites-le tourner dans le sens antihoraire.

No de piece du filtré à charbon de remplacement: ZOF-C004

Installation de la poignée

Si une poignée professionnelle ou des poignées contemporaines de différentes couleurs sont souhaitées, reportez-vous ci-dessous pour les dimensions de la poignée et le numéro de piece.

1. Écartez le joint d'étanchéité du côte ou vous pouze installer la poignée. Sous le joint d'étanchéité se trouvent deux trous désignés pour l'installation de la poignée et deux vis préinstallées.
2. Fixez fermement la poignee en place comme indiqué en utilisant les deux vis, les rondelles d'arrêt et les rondelles plates préinstallées.

Zephyr Presrv poignées contemporaines

Partie #: PRHAN-C101 Couleur: acier inoxydable

Partie #: PRHAN-C102 Couleur: or brossé

Partie #: PRHAN-C104 Couleur: noir mat

Zephyr Presrv pro handle

Partie #: PRHAN-C001 Couleur: acier inoxydable

Inverser l'ouverture de la porte de votre apparéil

Si vous souhaitez inverser le sens d'ouverture de la porte, veuillez suivre les instructions ci-dessous. Pour inverser la porte de votre(APpeareil en toute sécurité, il faut au moins deux personnes.

1. Retirez les 2 vis de l'axe inférieur de la porte (1), retirez la porte (2) et la plaque d'axe (1) de la porte.

1. Retirez les 3 vis de charnière de la charnière supérieure droite (3) et retirez-la.

1. Dévissez 2 vis pour-retirer l'aimant de porte (4) et dévissez 2 vis pour-retirer la butée de porte (5).Ensuite, installez l'aimant de porte et la butée de porte gauche du paquet de quincaillerie en haut du cadre de porte.

1. Retirez les 3 clous décoratifs noirs (6) en haut à gauche de l'armoire. Installez les clous décoratifs noirs en haut à droite de l'armoire et installez la charnière supérieure gauche (7) du paquet de quincaillerie en haut à gauche de l'armoire avec 3 vis.

1. Installez l'axe de porte inférieur (1) et installez la porte une fois correctement alignée.

Pour eviter d'endommager la porte ou le joint de porte, assurez-vous que la porte est ouverte à au moins 90 degrés lorsque vous retirez les étagères du compartment à rails.
La portes ouvre a un maximum de 135 degrés avec un arrêt de porte sur la charnière inférieure empêchant la porte de s'ouvrir davantage.

Retrait de la grille métallique

1. Ouvrez complètement la porte.
2. Retirez tout le contenu charge sur l'étagère, le cas échéant.
3. Tirez légerement la tablette vers l'extérieur, soulevez doucement le dos et faites-la glisser pour la retirer.

Si l'unité est débranchée, coupée de courant ou éteinte, vous devez attendre 3 à 5 minutes avant de redémarrer l'unité. Si vous essayez de redémarrer avant ce début, l'appareil risque de ne pas démarrer et de ne pas conserver la dernière température réglée.

Utilisation du tableau commande

La température de ce refroidisseur de vin peut être régée entre 40^ et 65^ .

Touchede mise en marche

Tenez cette touche enforcée pendant trois secondes pour allumer et eteindre l'apporeil.

Lorsque le compresseur de l'appareil est en marche, le témoin lumineux R peut s'allumer pour indiquer que cette fonction est active.

Augmentation de la température

Appuyez sur cette touche pour augmenter la température d'un degré. Le réglage de température le plus élevé de cet apparéil est de 65^ .

Réduction de la température

Appuyez sur cette touche pour réduire la température d'un degré. Le réglage de température le plus bas de cet apparéil est de 40^ .

Éclairage interieur

Appuyez sur ce bouton pour allumer et eteindre les lumières. La couleur claire est le bleu profond.

Selecteur de ^ / ^

Tenez les boutons d'augmentation et de diminution de température enforcés en même temps pour changer l'affichage de la température.

REMARQUE: Le refroidisseur de vin est équipé d'une fonction de mémorisation de la température. Si l'alimentation est soudainement coupée, la température régée précédemment sera enregistrée et le refroidisseur reviendra à ce réglage une fois l'alimentation rétablie.

Fonctionnement de votre appareil

Éclairage interieur

Ce réfrigerateur est équipé de lumières internes laterales qui sont allumées en bleu profond. Parce que l'appareil est livré avec une porte en verre, l'intérieur sera vu si la porte est ouverte ou fermée.

Vou puez choisir de regler l'eclairage dans deux modes : mode vitrine ou mode automatique.*

Mode vitrine

L'intérieur est constamment illumine, que la porte soit ouverte ou fermée. Le mode d'affichage est une fonction personalisée / définié par l'utilisateur, et non une fonction quotidienne normale.

Mode automatique

L'intérieur s'illumine chaque fois que la porte est ouverte et s'est int en s'estompant lorsque la porte est fermée. Cette option est activée par un capteur situé dans l'event avant et permet au réfrigerateur de savoir quand la porte est ouverte ou fermée.

*Le mode automatique est le mode par défaut. Pour passer d'un mode à un autre, tenez le bouton de l'éclairage interieur enforcé pendant trois secondes.

Alarme de porte ouverte

Si la porte reste ouverte pendant plus de trois minutes, une alarme sonne et le code 00 clignote à l'écran d'affichage.

Mode Shabbath

Le mode Shabbath désactive les fonctions programmesés par l'utilisateur ainsi que toutes les fonctions extérieures, y compris l'éclairage, l'affichage et les alarmes sonores. L'appareil continue de maintainir la température interieure et les valeurs des réglages.

Pour activer ou désactiver le mode Shabbath, appuyez sur le bouton d'alimentation en appuyant simultanément deux fois sur le bouton d'augmentation de la température. L'éclairage interieur et le tableau d'affichage resteront eteints jusqu'à la désactivation du mode Shabbath.

REMARQUE: Meme si le tableau d'affichage n'est pas visible, les reglages de température demeurent actifs et la température interieure est conservée. Le mode Shabbath demeure actif jusqu'à sa désactivation.

Mode vitrine

Avec ce mode, le compresseur et les ventilateurs ne s'allument jamais, mais toutes les autres fonctions demeurent actives. Lors de l'utilisation du mode vitrine, un témoin lumineux R clignote lentement sur l'écran d'affichage.

Pour activer ou désactiver le mode vitrine, appuyez sur le bouton d'alimentation en appuyant simultanément deux fois sur le bouton de diminution de la température.

Alarme de température

Si la température interieure est supérieure à 73^ (23^) , « HI » s'affiche sur le panneau de commande de température et l'alarme de température retentit en continu après une heures. Cela indique que la température interieure est trop élevé. Si la température interieure est inférieure à 32^ (0^) , « LO » s'affiche sur le panneau d'affichage de la température et l'alarme de température retentit en continu après une heures. Si l'une de ces situations se produit, veuillez consulter la section de dépannage pour有關ir de I'aide.

Dégivrage

Le refroidisseur de vin est conçu avec un système de dégivrage automatique. Toutefois, dans des environnementss plus froids, il est possible que du givre s'accumule. Aussi, plus les conditions ambiantes sont humides, plus il est possible que du givre s'accumule. Dans la mesure du possible, gardez la portefermée et evitez de l'ouvr inutillement pour minimiser l'accumulation de givre.

Si le givre empêche la porte de se refermer adéquatement, il est possible que vous ayez à teindre l'appareil jusqu'à la fonte totale du givre. Utilisez un chiffon absorbant pour secher l'appareil.

AVENTISSEMENT

N'essayez jamais d'éliminer le givre avec un objet pointu.

Bruits normaux

Votre refroidisseur de vin peut émettre des bruits auxquels vous n'êtes pas habitués. La plupart des bruits sont normaux. Les surfaces dures comme les planchers ou les murs peuvent donner l'impression que les bruits sont plus forts qu'ils le sont en réalité. Veuillez trouver ci-dessous une liste de bruits auxquels vous n'êtes peut-être pas habitués ainsi que leur source.

La circulation de liquide réfrigerant ou d'eau peut produit des cliquetis.
Les éléments entreposés sur le refroidisseur de vin peuvent également faire du bruit.
Le compresseur a haut rendement peut émettre des vibrations ou un son aigu.
L'ecoulement de l'eau entre l'évaporateur et le réservoir peut produit des bruits d'éclaboussure.
A la fin de chaque cycle, le mouvement du liquide refrigerant dans votre refroidisseur de vin peut émettre des gargouillis.
Il est possible que vous entendiez le ventilateur pousser l'air dans le condensateur.

Nettoyage et entretien

Le nettoyage périodique et l'entretien adéquat de l'appareil assurent son efficacité, son rendement optimal et sa longévite.

Nettoyage de l'intérieur

1. Debranchez l'appareil.
2. Ouvrez la porte, puis enlever les vins et les tablettes.
3. Avec un chiffon propre, essuyez l'intérieur de l'appareil.
4. Reinsérez les tablettes et les vins.
5. Rebranche l'appareil.

Nettoyage extérieur

La porte et l'armoire peuvent etre nettoyees avec un detergent doux et une solution d'eau tiede comme deux (2) cuilleres a soupe de bicarbonate de soude pour un (1) litre d'eau. N'utilise pas de nettoyants a base de solvants ou abrasifs. Utilisez une eponge douce et rincez a I'eau claire. Essuyez avec une serviette propre et douce pour eviter les taches d'eau. Si le panneau de porte est en acier inoxydable, il peut se decolorer lorsqu'il est exposé au chlore et a I'humidite. Nettoyez I'acier inoxydable avec un chiffon imbibed'un detergent doux et d'une solution d'eau tiede.

Panne d'électricité

Déplacement du refroidisseur de vin

Enlevez tous le contenu de l'appareil.

Fixez tous les éléments libres (étagères) se trouvant à l'intérieur de l'appareil avec du ruban.
Pour éviter tout dommage, repliez la patte ajustable vers le haut en la faisant tourner dans le sens horsaire.
Tenez la porte fermée avec du ruban.
Assurez-vous que l'appareil demeure en position verticale pendant le transport. Protégéz également l'extérieur de l'appareil avec une couverture ou une autre protection.

Conseils d'économie d'énergie

• Voudevriez installer l'appareil à l'endetroit le plus frais de la pierce, loin d'appareils produitant de la chaleur et à l'abri de la lumière directe du soleil.
  Assurez-vous que l'appareil est convenablement aéré. Ne couvrez jamais les évets.
  Ouvrez la porte le moins longtemps possible.

Problème possible Cause possible Solutions
L'appareil ne fonctionne pas.	Pas branché.	Assurez-vous que l'appareil est branché et que la prise de courant est sous tension.
	L'appareil est étéint. Allumez l'appareil.
	Le disjoncteur s'est déclenché ou a un fusible grillé.	Remplacez le fusible cassé ou réinitialisez le disjoncteur.
	Le mode sabbat peut être activé.	Consultez la section Fonctionnement de votre apparéil et vérifie si le mode Sabbat est désactivé.
L'appareil n'est pas assez froid.	Le réglage du contrôle de la température est trop élevé.	Régléz la température réglée.
	L'environnement externe peut nécessiter un paramètre plus élevé.	Gardez l'appareil à l'abri du soleil ou d'autres sources de chaleur.
	La porte est ouverte trop fréquement ou pendant de longues périodes.	Fermez bien la porte et n'ouvrez pas la porte trop fréquement ou pendant une longue période.
	Le joint de porte n'est pas scellé correctement.	Assurez-vous que le joint de porten'est pas desserré.
	Le mode démonstration peut être activé.	Consultez la section Fonctionnement de votre apparéil et vérifie si le mode de démonstration est désactivé.
	Le refroidisseur n'a pas une ventilation suffisante.	Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation.
	Le refroidisseur a limité le début d'air en raison d'un stockage trop important.	Espace ouvert dans l'armoire pour permettre la circulation de l'air.
L'appareil s'allume et s'éteint fréquement.	La température ambiente est plus chaude que la normale.	Faites fonctionner le réfrigérateur à la température ambiente appropriée.
	Le joint de porte n'est pas scellé correctement.	Assurez-vous que le joint de porten'est pas desserré.
	La porte est ouverte trop fréquement ou pendant de longues périodes.	Fermez bien la porte et n'ouvrez pas la porte trop fréquement ou pendant une longue période.
	La porte n'est pas complètement fermée.	Assurez-vous que la porte est complètement fermée.
L'appareil s'allume et s'éteint fréquement.	Le refroidisseur n'a pas une ventilation suffisante.	Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation.
Le corps de l'appareil est électrifié.	L'unité n'est pas correctement mise à la terre.	Contactez votre électrique local pour tester votre système de mise à la terre électrique.
Du givre se forme dans l'appareil.	L'environnement est humide.	Bien que l'appareil utilise un système de dégivrage automatique, il peut être nécessaire de procéder au dégivrage manuel dans certaines conditions. Si le givre s'accumule, vous pouvez essayer de régler votre réfrigérateur à une température plus chaude, minimier le nombre de fois où vous ouvrez la porte, ou débrancher l'appareil pour faire fondre le givre.
	La température ambiente est trop BASSE.
	La porte est ouverte trop souvent.
L'appareil fait trop de bruit.	La circulation de liquide réfrigérant peut produit des cliquetis, ce qui est normal. À la fin de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de vin peut émettre des gargouillis.	À la fin de chaque cycle, il est normal que le mouvement du liquide réfrigérant dans votre refroidisseur de vin produit des gargouillis. Le compresseur à haut rendement peut émettre des vibrations ou un son aigu.
	La contraction et l'expansion des parois intérieures peuvent creer des bruits de craquement et d'éclatement.	Certains de ces bruits sont normaux. Ils sont causés par l'expansion et la contraction des parois intérieures en raison des changements de température.
	L'appareil n'est pas niveau ou est en contact avec un autre electroménager.	Assurez-vous que le refroidisseur est de niveau et qu'il n'est pas en contact avec un autre electroménager ou avec un meuble.
La porte ne se ferme pas bien.	L'appareil n'est pas de niveau.	Assurez-vous que l'appareil se trouve sur une surface nivelee.
	Le joint d'étanchéité est sale.	Nettoyez le joint d'étanchéité de la porte.
La porte ne se ferme pas bien.	Le joint d'étanchéité de la porte n'est pas bien installé.	Assurez-vous que le joint d'étanchéité de la porte est bien installé.
	Les étagères ne sont pas à la bonne position.	Installes les tablettes adéquatement.

Zephyr Ventilation, LLC (appele aux prsentes « nous ») garantit au premier acheteur (appele aux prsentes « vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de defaults de matériel et de fabrication, comme suit :

Garantie limite de cinq ans sur le compresse: Pour une période de cinq ans à partir de la date d'achat originale des produits, nous fournirons sans frais les pieces de remplacement du compresse qui ont cesser de fonctionner en raison d'un defaulted de fabrication, sous réserve des exclusions et limites enumeratedes ci-dessous. Nous pouvons désirir, à notre discretion exclusive, de réparer ou de replacer les pieces avant de decide remplaçer les produits.

Garantie limite de deux ans sur les pieces : Pour une période de deux ans à partir de la date d'achat originale des produits, nous fournirons sans frais les produits ou les pieces de remplacement (hormis les ampoules DEL, s'il y a lieu) qui ont cesser de fonctionner en raison d'un defaulted de fabrication, sous reserve des exclusions et limites enumeratedes ci-dessous. Nous pouvons avoir, à notre discretion exclusive, de réparer ou de replacer les pieces avant de decide remplacer les produits.

Garantie limite d'un an sur la main-d'oeuvre: Pour une période d'un an à partir de la date d'achat originale des produits, nous fournirons sans frais la main-d'oeuvre requise pour proceder à la réparation des produits ou des pieces qui ont cesser de fonctionner en raison d'un défaut de fabrication, sous réserve des exclusions et limites numériées ci-dessous. Un an après la date d'achat original, vous étés responsable de tous les frais de main-d'oeuvre associés à la presente garantie.

Pour obtenir du service en vertu de la garantie limite: Pour etre admissible au service de garantie, vous devez (a) nous aviser a I'adresse ou au numero de telephone se trouvant ci-dessous dans les soixante jours qui suiveit la discoverte du defaut; (b) nous fournir le numero de modele et le numero de série; (c) descrivre la nature de tout defaut du produit ou de la piece. Au moment de presenter la demande de service de garantie, vous devez fournir une preuve d'achat ainsi qu'une preuve de la date d'achat originale. Si nous déterminons que l'une ou l'autre des exclusions de garantie enumeratedes ci-dessus s'applique à votre cas ou si vous ne nous fournisse pas les documents nécessaires pour obtienr du service, vous serez responsable de tous les frais associés à l'expedition, au displacement et à la main-d'oeuvre, ainsi que tous les autres frais liés aux services obtenus. La presente garantie ne se prolonge pas et ne recommence pas lors d'une réparation ou d'un remplacement couvert par la garantie.

Exclusions de la garantie: Cette garantie ne couve que la réparation ou le remplacement, à notre discrétion, des pieces ou produits défectueux. Elle ne couvre aucune autreoit léaux produits, y compris, sans s'ylimiter, ce qui suit:(a) services d'entretien et de réparation normaux requis pour les produits et les pieces non durables, comme des filtres, des ampoules et des fusibles; (b) dommage à un produit ou à une piece qui a été endommage lors de l'expedition ou en raison d'un mauvais usage, de négligence, d'un accident, d'une installation fauivse ou contraire aux instructions, de travaux d'entrelien inadéquals ou d'une réparation inadéquate (autre que par nous); (c) utilisation commerciale ou gouvernementale des produits, utilisation allant à l'encontre de l'usage prévu; (d) usure naturelle du fini ou usure causée par un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corosifs, de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats, bosseuliers ou craqueulés causés par une mauvaise utilisation des produits; déplacements à votre domicile pour vous montrer comment utiliser les produits; dommages aux produits causés par un accident, un incidence, une inondation, une catastrophe naturelle; (h) installation personnalisée ou modification ayant une incidence sur l'étal de fonctionnement des produits; (i) dommages à des biens personnes ou alteration d'aliments en raison de l'utilisation des produits. Si vous vous trouvez à l'extérieur de la région que nous desservons, des coûts supplémentaires pouraient s'appliquer à l'expedition de pieces pour une réparation sous garantie à l'un de nos points de service désignés et au déplacement d'un technicien de service à votre domicile pour réparer, désinstaller ou reinstaller les produits. Un an après la date d'achat original, vous étés également responsable de tous les frais de main-d'oeuvre associés à la presente garantie. Tous les produits doivent être installées par un installerateur professionnel qu'ilait pouvoir recevoir des services d'entrelien ou de réparation sous garantie.

Limites de la garantie : NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER LES PRODUITS, À NOTRE DISCRIPTION, CONSTITUÉ VOTRE RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PÉRSENTE GARANTIE. NOUS NE POURRONS EN AUCUN CAS ÉTRE TENUS RESPONSABLES DE TOUT DOMMAGE INDIRECT, CONSECTUF IN OR PARTICULIER ATTRIBUABLE OU LIE À L'UTILISATION OU AU RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTERIEURE sont EXCLUSIVES ET REMPLACENT TOUTES LES AUTRES GARANTIES EXPRESSES. NOUS REJEÇTONS ET EXCLUONS AUX PÉSENTES TOUTES LES AUTRES GARANTIES EXPRESSES COUVRANTLES PRODUITS AINSI QUETOUTES LES GARANTS IMPLICITES EN VERTU DE LA LOI, Y COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À

L'ADEQUATION À UN USAGEPARTICULARI. Dans les états ou provinces ne permettant pas une limite de la durée d'une garantie implicite, ou une exclusion ou limite des dommages indirects ou consécutifs, les limites et exclusions mentionnées ci-dessus ne s'appliquen pas. Dans la mesure ou les lois en vigueur interdisont l'exclusion de garanties implicites, la durée de toute garantie implicite pertinente se limite aux mêmes périodes d'un an et de deux ans décrites ci-dessus, si les lois en vigueur le permettent. Tout description orale ou écritte des produits ne sert qu'à identifier les produits et ne peut être considérée comme une garantie expresse. Avant d'utiliser, deAMLRE en marche ou de permettre l'utilisation des produits, vous doivent déterminer la pertinence des produits pour leur usage prévu, et vous devez assumer tous les risques et toutes les responsabilités liés d'une maniere ou d'une autre à cette décision. Nous nous réservons le droit d'utiliser des pieces ou produits répartis ou remis en état dont le fonctionnement est équivalent aux pieces originales lorsque nous effectuons un remplacement ou une réparation sous la garantie. Le premier acheteur ne peut transférer cette garantie, qui n'est valide que dans le domicile au consommateur où le produit a été installé à l'origine, aux États-Unis ou au Canada. Cette garantie ne peut être transférée à un revendeur.

Veuillez consultier notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com.

MAR20.0201

Nous vous félicitons d'avoir achété une produit Zephyr. Veuillez prendre un moment pour enregistrer votre nouvelle produit au www.zephyronline.com/registration

C'EST IMPORTANT

Cet enregistrement rapide est utile à bien des égards.

• Il assure la couverture de votre garantie si vous avez besoin de service après-vente.
• À des fins d'assurance, il permet de confirmer que vous âtes le propretaire.
• Il vous permet de receivevoir des avis concernant des modifications ou des rappels de produits.

Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
