SKA 3500 C+H - Climatiseur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split (appareil intérieur + extérieur)
Marque	Einhell
Modèle	SKA 3500 C+H
Puissance frigorifique	3500 W
Puissance de chauffage	3800 W
Classe d'efficacité énergétique	B (EER 3,02 / COP 3,42)
Débit d'air	520 m³/h
Capacité de déshumidification	1,3 L/h
Minuterie intégrée	24 h
Tension d'alimentation	230 V ~ 50 Hz
Puissance électrique (refroidissement)	1320 W
Puissance électrique (chauffage)	1360 W
Type de compresseur	Palettes
Réfrigérant	R407C, 900 g (ajout 20 g/m au-delà de 5 m)
Température extérieure de fonctionnement (refroidissement)	+21 à +43 °C
Température extérieure de fonctionnement (chauffage)	+7 à +24 °C
Niveau sonore (intérieur)	≤ 40 dB(A)
Niveau sonore (extérieur)	≤ 55 dB(A)
Dimensions appareil intérieur	79 x 27,5 x 18 cm (L x H x P)
Poids appareil intérieur	10 kg
Dimensions appareil extérieur	83 x 54,5 x 25,5 cm
Poids appareil extérieur	36 kg
Longueur max. de la conduite de réfrigérant	15 m (livré 4 m)
Différence de hauteur max. intérieur/extérieur	5 m
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode automatique, sommeil, turbo
Contrôle	Télécommande avec écran LCD et interrupteur de secours sur l'appareil
Filtre à air	Lavable, nettoyage régulier recommandé
Sécurité	Arrêt d'urgence, protection du compresseur, arrêt automatique en cas d'anomalie
Garantie	2 ans
Accessoires fournis	Télécommande, piles, plaque de montage, kit de tuyauterie (4 m)

FOIRE AUX QUESTIONS - SKA 3500 C+H EINHELL

Comment installer le climatiseur Einhell SKA 3500 C+H ?

L'installation doit être réalisée par un professionnel agréé en électricité et technique du froid. L'appareil intérieur se fixe au mur via une plaque de montage, l'appareil extérieur sur une substructure stable. Les conduites de réfrigérant (max. 15 m, livré 4 m) et le tuyau d'évacuation doivent être posés avec une pente vers l'extérieur. La différence de hauteur max. est de 5 m.

Comment nettoyer le filtre à air ?

Débranchez l'appareil, ouvrez la façade, retirez le filtre à air et nettoyez-le à l'eau tiède avec un détergent doux. Séchez-le complètement avant de le remettre en place. Ne pas utiliser d'essence ou de diluant.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la polarité et l'état des piles (type MICRO LR03 1,5V). Assurez-vous d'être dans un rayon de 6 m de l'appareil intérieur et qu'aucun obstacle ne bloque le signal. Utilisez l'interrupteur de secours sur l'appareil intérieur en attendant.

L'appareil ne refroidit pas suffisamment, pourquoi ?

Vérifiez que la température de consigne est correctement réglée, que le filtre à air n'est pas encrassé, que les entrées/sorties d'air extérieur ne sont pas obstruées et que le mode sommeil n'est pas activé en journée. Si le problème persiste, contactez le SAV.

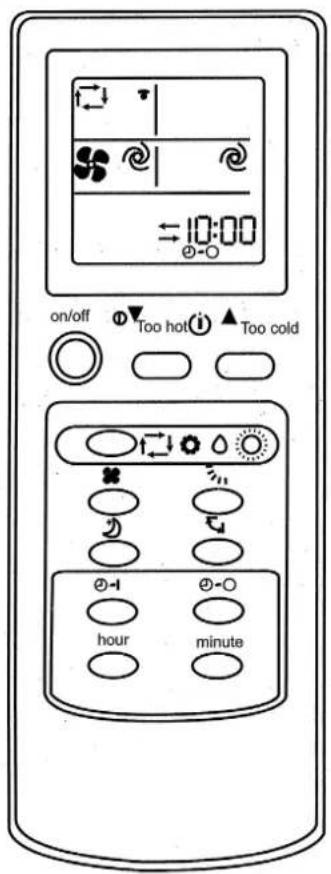

Comment régler la minuterie (timer) ?

Utilisez la touche 'timer' sur la télécommande. Pour un démarrage programmé, appuyez sur 'timer ON' puis réglez l'heure avec les touches h/min. Pour un arrêt programmé, utilisez 'timer OFF'. Vous pouvez combiner les deux : le réglage le plus proche est prioritaire.

Que faire en cas de panne de courant ?

Après le retour du courant, appuyez sur la touche Marche/Arrêt de la télécommande ou sur l'interrupteur de secours de l'appareil intérieur. Si l'appareil ne redémarre pas, attendez quelques minutes (protection du compresseur).

Puis-je utiliser le chauffage si la température extérieure est inférieure à 7°C ?

Non, la fonction chauffage n'est possible que jusqu'à une température extérieure d'environ +7 °C. En dessous, l'appareil peut geler et ne pourra pas chauffer efficacement.

Pourquoi entends-je des bruits d'eau ou de craquement ?

Les bruits d'eau sont normaux : ils proviennent de la circulation du réfrigérant ou de l'évacuation des condensats. Les craquements sont dus à la dilatation/contraction des matériaux sous l'effet des variations de température. Ce ne sont pas des défauts.

Comment utiliser la fonction sommeil ?

Appuyez sur la touche 'Sommeil' de la télécommande avant de vous coucher. Cette fonction réduit progressivement la puissance pour un environnement calme et agréable. Pour l'arrêter, appuyez à nouveau sur la touche.

Quel type de réfrigérant est utilisé et quelle est la quantité ?

Le réfrigérant est du R407C. La quantité de remplissage est de 900 g pour la longueur standard de 4 m. Au-delà de 5 m, ajouter 20 g par mètre supplémentaire. Toute manipulation doit être effectuée par un professionnel.

MODE D'EMPLOI SKA 3500 C+H EINHELL

F Mode d'emploi de l'appareil d'extérieur et d'intérieur

Climatiseur modulaire

Remarque :

Seul un site correct, un montage dans les règles et une mise en service dans les règles garantissent la pleine aptitude au fonctionnement de ce produit de qualité.

Evitez les pannes de fonctionnement en profitant du conseil professionnel compétent en rapport avec le site, le montage et la mise en service.

Nous déclinons toute responsabilité pour les dérangements ou une puissance de rafraîchissement insuffisante résultant d'un maniement du produit non conforme aux règles de l'art.

Seule une entreprise spécialisée est autorisée à connecter l'installation et à la mettre en service du point de vue de l'électrotechnique et de la technique du froid.

S'il vous faut conserver l'installation dans un autre endroit ou l'éliminer, la dépose tout comme l'élimination doivent uniquement être réalisées par un établissement spécialisé dans les appareils électriques et la technique du froid.

CE

1. Consignes de sécurité

• Lisez les consignes de sécurité avant l'utilisation de l'appareil.
• Les points sont de très importantes mesures de précaution qui doivent également être respectées.
• Conservez bien ce mode d'emploi après l'avoir lu.
• Assurez-vous que la ligne de drainage est bien correctement raccordée. Sinon, de l'eau s'échappera.
  ● Avertissement !

Ne rallongez pas le câble et n'utilisez pas de prise multiple. Une mauvaise connexion électrique, une mauvaise isolation ou le dépassement de la tension admissible peut entraîner un risque d'incendie.

• Supprimez tout encrassement de la fiche de contact et enfichez-la fermement. Des fiches encrassées peuvent causer des incendies ou une décharge électrique.
  ● Avertissement !

Ne retirez jamais la fiche de contact alors que l'appareil est encore en service.

• Ne restez pas sous une sortie d'air froid directe pendant une période prolongée.
• Mettez immédiatement l'appareil hors circuit et tirez la fiche de contact dès que vous remarquez une quelconque anomalie (p. ex. une odeur de brûlé). Appelez votre service après-vente.
• N'introduisez pas le doigt ou un bâton dans les orifices d'entrée et de sortie d'air.
• Ne réparez pas l'installation de conditionnement d'air vous-mêmes. Contactez en tout cas votre service après-vente.
• Ne tirez pas la fiche de contact par le câble. Tenez fermement la fiche de contact et retirez-la de la prise, vous pourriez sinon endommager le câble à un endroit.
• Avant de nettoyer l'appareil, déconnectez-le et retirez la fiche de contact.
• N'actionnez pas un interrupteur avec des mains mouillées.
• Ne nettoyez pas l'installation de conditionnement d'air à l'eau.
• Ne placez aucune plante ni aucun animal sous un endroit directement rafraîchi par de l'air froid. Les plantes et animaux peuvent en pâtir.
• N'utilisez aucun produit de nettoyage combustible. Cela peut entraîner un incendie et des déformations.
• Si vous employez le conditionneur avec d'autres appareils de chauffage, il faut aérer de temps en temps. Sinon, l'oxygène peut manquer.
• Ne l'utilisez pas à d'autres fins que celles

conformes à l'application. Ne posez aucun aliment, instrument de précision, aucune plante, aucun animal, aucune couleur, etc. sur l'appareil.

• Ne conservez aucun objet inflammable à proximité de l'installation, l'air du conditionneur pourrait directement les allumer.
• Tirez la fiche de contact lorsque vous n'utilisez pas l'appareil pendant une période prolongée. La poussière accumulée peut causer un incendie.
• Ne montez pas sur l'appareil extérieur, ne vous couchez pas dessus.
• N'utilisez pas de support branlant ou rouillé.
• Ne laissez pas marcher l'appareil trop longtemps alors que les portes et fenêtres sont ouvertes ou en présence d'une humidité élevée. Lorsque le conditionneur fonctionne un temps prolongé à humidité de l'air élevée, (plus de 80%), des gouttes d'eau condensée peuvent tomber sur l'appareil.
• Ne vous placez pas sur un support branlant lorsque vous sortez l'appareil de son support mural.
• Assurez-vous que l'eau condensée peut s'écouler sans obstacle. Si l'écoulement de l'eau condensée est incorrect, cela peut entraîner des dégâts des eaux.
• N'effleurez aucune pièce métallique en sortant le filtre à air. Vous pourriez vous blesser.
• N'installez pas l'appareil dans un endroit dans lequel des gaz combustibles peuvent s'écouler. Le gaz s'échappant peut s'emmagasiner et causer une explosion.
• Déconnectez l'appareil et retirez la fiche de contact pendant un orage. Il peut endommager les composants électriques.
  ● Raccordement de mise à la terre !
• Un brin à la terre est installé dans le câble de réseau (fiche), ne changez donc pas la fiche.
• Nous recommandons d'installer un disjoncteur de protection pour la sécurité électrique.
• Faites effectuer l'installation électrique de l'appareil par une entreprise professionnelle dûment homologuée.
• Laissez un partenaire de service après-vente ou une entreprise spécialisée dans le domaine de la technique du froid se charger de l'installation.
• Un mauvais montage peut entraîner des dommages et des blessures de personnes.

2. Caractéristiques techniques

Puissance frigorifique 3500 watt

Puissance de chauffage 3800 watt

Efficiency énergétique B (EER 3,02 / COP 3,42)

Performance d'air 520 m 3/h

Humidité évacuée 1,3 l/h

Minuterie 24 h

Tension de service 230 V \~ 50 Hz

Puissance nominale à l'arbre Refroidir 1320 watt

Puissance nominale à l'arbre Chauffer 1360 watt

Compresseur palettes

Température externe de service Refroidir °C +21 - +43 (DB)

Température externe de service Chauffer °C +7 - +24 (DB)

Conduite de liquide ∅ A 6 mm

Conduite d'aspiration ∅ A 12 mm

Longueur de la conduite de réfrigérant, volume de livraison 4 m

Longueur de conduite de réfrigérant maxi. 15 m

Différence de hauteur de l'appareil intérieur/extérieur maxi. 5 m

Réfrigérant R 407 C

Quantité de remplissage de réfrigérant 900 g

Quantité de remplissage de réfrigérant à partir de 5 m : 20 g/m

Niveau de pression acoustique :

intérieur ≤ 40 dB (A)

extérieur ≤ 55 dB (A)

Dimensions :

intérieur 79 x 27,5 x 18 cm

extérieur 83 x 54,5 x 25,5 cm

Poids :

intérieur 10 kg

extérieur 36 kg

Remarque :

Les puissances indiquées se rapportent aux conditions suivantes (ISO 5151) :

Rafraîchissement :

Température de l'air à l'entrée de l'appareil 27 °C bulbe du thermomètre sec (DB), 19 °C bulbe du thermomètre humide (WB). Température de l'air ambiant 35°C, bulbe du thermomètre sec (DB), 24°C bulbe du thermomètre humide (WB).

Chauffage:

Température de l'air à l'entrée de l'appareil 20 °C bulbe du thermomètre sec (DB), 15 °C bulbe du thermomètre humide (WB). Température de l'air ambiant 7°C, bulbe du thermomètre sec (DB), 6°C bulbe du thermomètre humide (WB).

3. Description des pièces

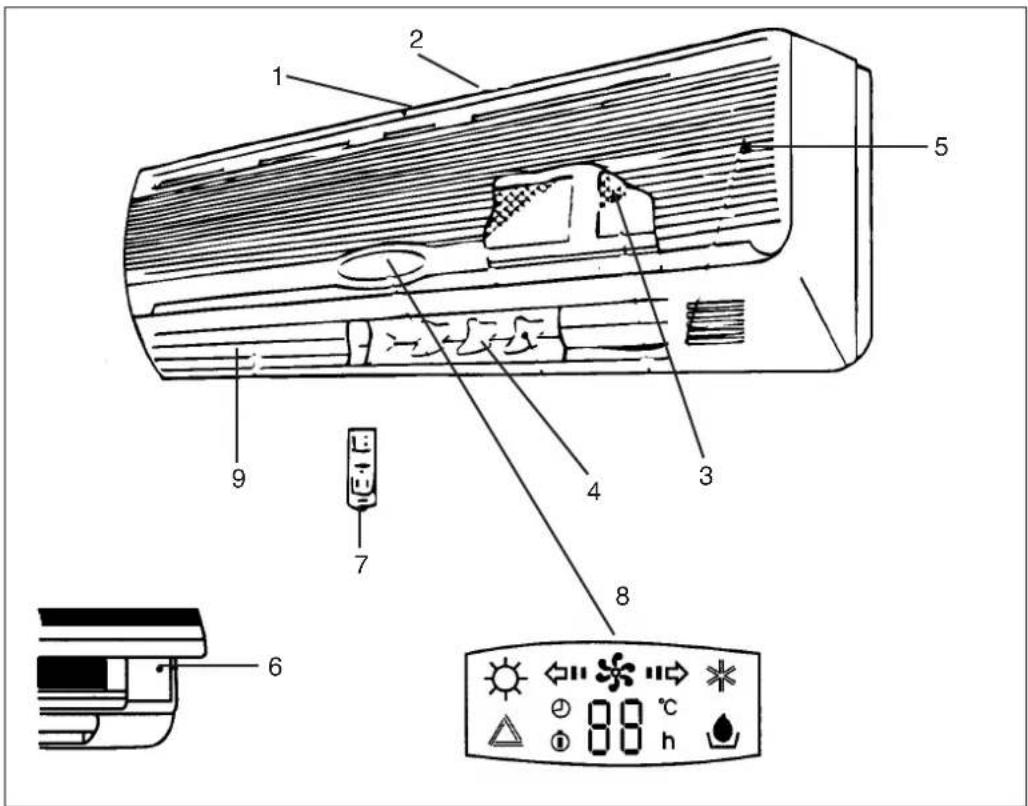

● Innenraumgerät:

1 façade
2 orifice de sortie d'air
3 filtre à air
4 lamelles de gauche / droite
5 commande
6 interrupteur d'arrêt d'urgence
7 télécommande
8 affichage couleur
9 lamelles supérieures/ inférieures

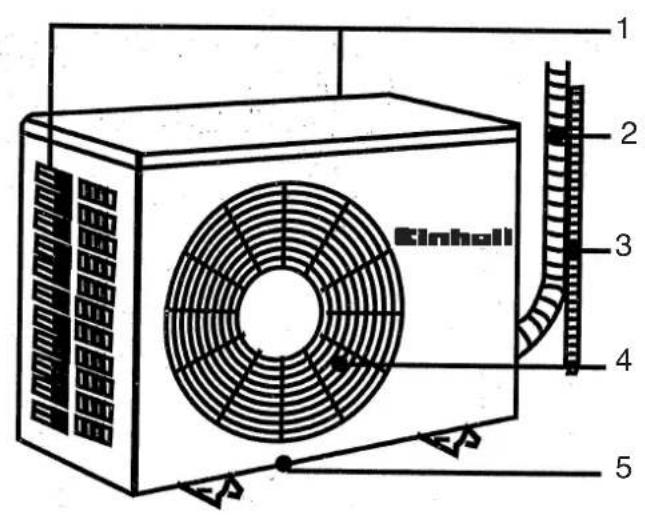

• Appareil extérieur :


Einhall 1 2 3 4 5

1. Dos : entrée de l'air
2. Paquet de tuyaux
3. Tuyau de drainage d'eau
4. Orifice d'air
5. Orifice de dégagement d'eau

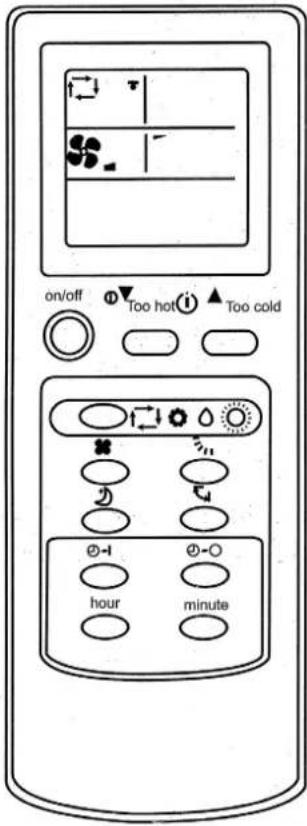

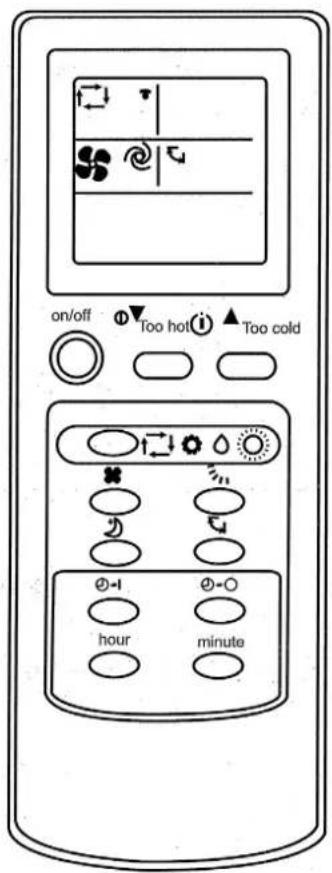

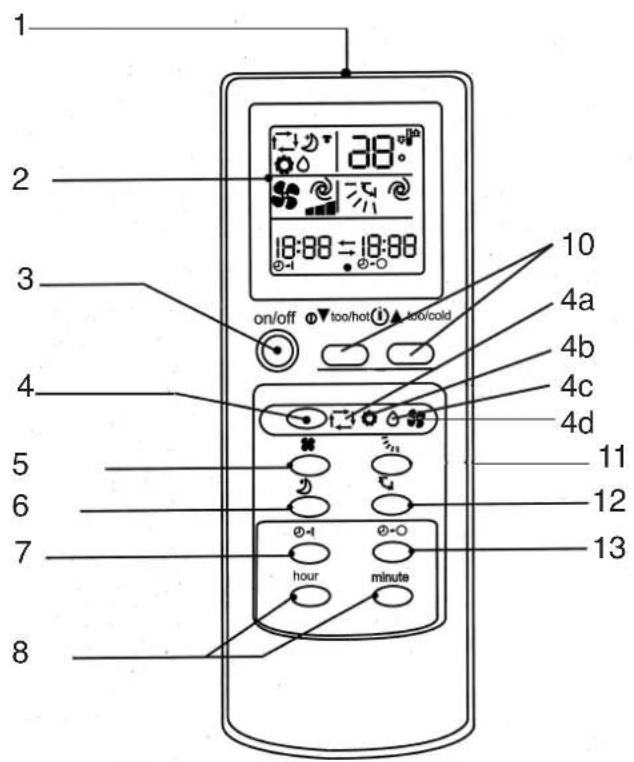

4. Télécommande :

1 fenêtre de sortie de signal
2 affichage de la fonction
3 interrupteur MARCHE / ARRET
4 interrupteur de fonction (commutateur de mode)
4a fonction automatique
4b) rafraîchir
4c. déshydrateur (sécher)
4d chauffer
5 interrupteur de vitesse de circulation de l'air
6 sélecteur "Sommeil"
7 touche de mise en marche du timer
8 sélection des heures, réglage des minutes, réglage du temps
9 réglage de l'heure
10 touche d'ajustement de la température
11 touche de réglage de l'angle de circulation d'air
12 touche de soufflante à fond
13 touche d'arrêt du timer
14 touche de remise à zéro
15 enlèvement le couvercle du compartiment à piles

Préparation de la mise en service de la télécommande et paramétrage de l'heure actuelle

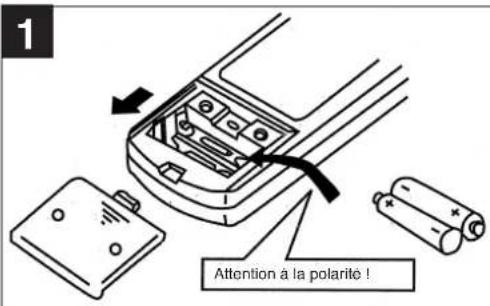

1 Attention à la polarité !

Ouvrez le couvercle au dos et introduisez les piles.

2 Appuyez sur la touche RAZ à l'aide d'un objet pointu

Appuyez une fois sur la touche RAZ après chaque changement de piles. N'oubliez pas de le faire afin de permettre un fonctionnement normal.

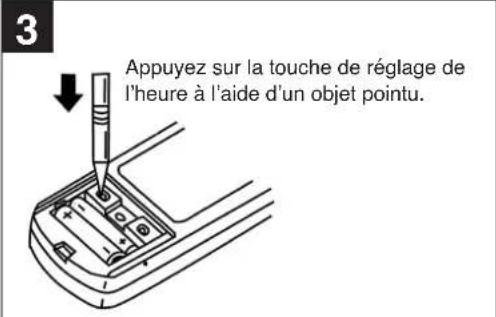

3 Appuyez sur la touche de réglage de l'heure à l'aide d'un objet pointu.

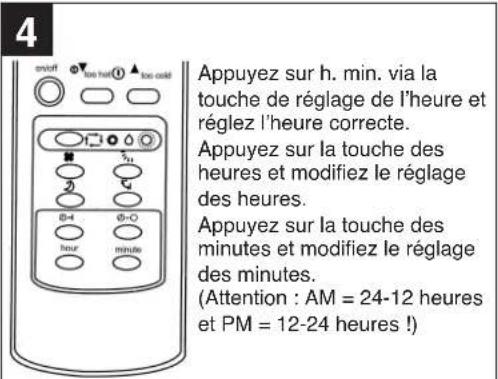

4 Appuyez sur h. min. via la touche de réglage de l'heure et réglez l'heure correcte. Appuyez sur la touche des heures et modifiez le réglage des heures. Appuyez sur la touche des minutes et modifiez le réglage des minutes. (Attention : AM = 24-12 heures et PM = 12-24 heures !)

5

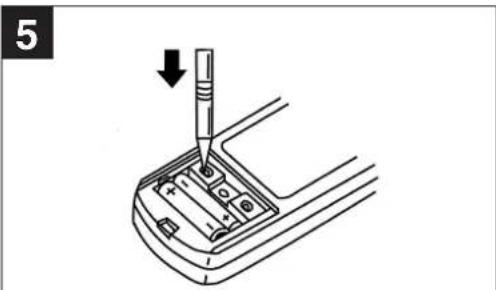

Appuyez alors à nouveau sur la touche de réglage de l'heure et replacez le couvercle au dos.

Préparation du contrôle de la télécommande

- le signal radio a une portée d'env. 6 m

• lorsque l'on appuie sur la touche ON/OFF, un signal retentit une ou deux fois dans l'appareil intérieur. Il indique que l'appareil a bien reçu le signal.
• si aucun son n'est audible, appuyez une nouvelle fois.
• maniez la télécommande avec précaution, ne la faites pas tomber, ne la posez pas dans un endroit humide, cela évitera un dysfonctionnement. Montez la télécommande au mur de manière que le signal du récepteur puisse bien être reçu par l'appareil intérieur.

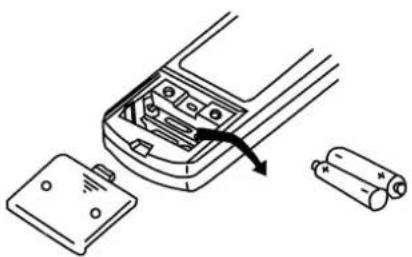

Changement des batteries !

• Lorsque le signal de la télécommande est faible ou que l'affichage sur la télécommande est pratiquement illisible, remplacez immédiatement les piles.
• Il est important de respecter la polarité des piles la télécommande.
• Les deux piles doit toujours être neuves et de la même marque.

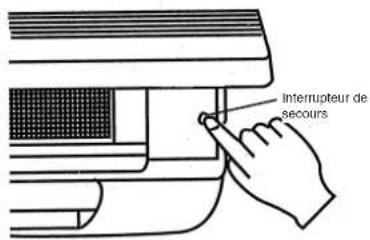

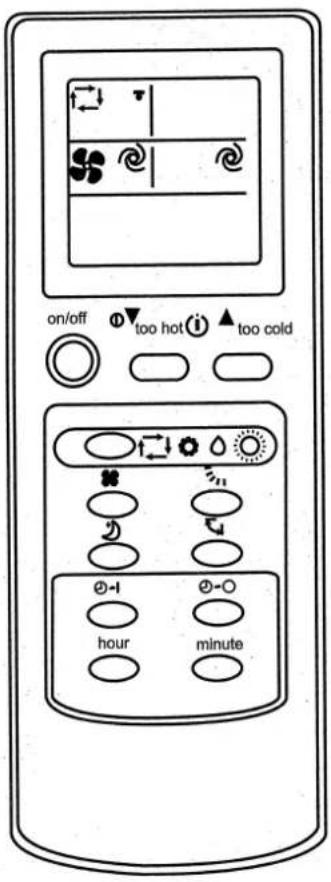

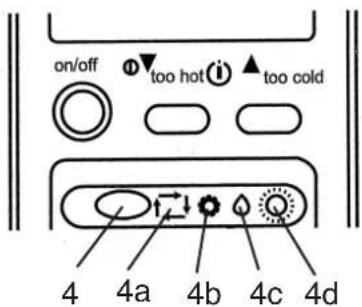

Lorsque la télécommande ne fonctionne pas (commande de secours)

Si la télécommande ne fonctionne pas (piles vides ou dysfonctionnement), utilisez l'interrupteur de secours.

Si l'on appuie la touche, la fonction change dans l'ordre suivant :

- refroidir - arrêt.

L'adaptation de température ne fonctionne pas encore les 30 premières minutes.

Fonction refroidir

Temp. réglée 24° C

Vitesse de l'air moyenne

Lamelles de courant d'air automatique

La fonction en question est affichée sur l'appareil intérieur

Interrupteur de secours

„Je ressens...“ fonction automatique

Une légère pression permet à la fonction automatique „ je ressens“ de donner une température ambiante agréable.

Appuyez sur la touche MARCHE/ARRET

Si fonction automatique s'affiche, le conditionneur se règle sur une température ambiante agréable.

Arrêt de la fonction :

appuyez sur la touche MARCHE/ARRET

15 min. après la mise hors service, vous vous rendez compte qu'il fait peut-être un peu trop chaud. Pour baisser la température, appuyez sur la touche ^4 (trop chaud - too hot).

Chaque pression fait baisser la température de 1 °C.

S'il fait un peu trop froid, augmentez la température avec la touche ⚪(trop froid - too cool)

Chaque pression fait monter la température de 1 °C.

Affichage LCD de l'appareil intérieur

Affichage bas-élevé

Lorsque la fonction automatique n'est pas affichée, appuyez sur la touche "4" autant de fois qu'il le faut pour faire afficher la fonction automatique (4a).

A chaque fois que l'on appuie sur la touche, la suite est modifiée : automatique (4a) rafraîchir (4b)) déshydrater (sécher) (4c) - chauffer (4d).

Structure de la fonction automatique

Fonctions de commande.

Lorsque la fonction automatique est démarrée, le fonctionnement de la température ambiante s'adapte à la fonction correspondante de rafraîchissement, déshydrater, par ex. Lorsque le fonctionnement est interrompu pendant 2 h, il recommence ensuite avec le même réglage de fonction que celui qu'il avait au moment de l'arrêt. Lorsque la fonction correspondante s'est réglée, elle ne sera plus influencée par la température ambiante, également lorsque cette dernière change. Si vous ne voulez pas de cette fonction, appuyez sur la touche ◦ ◦ ◦ afin de régler une fonction suivante.

Fonction automatique selon laquelle la température ambiante est lue.

Température ambiante au début Fonction Température de consigne

plus de +25°C rafraîchir env. 24°C +21-25°C aérer ; déshydrater — — moins de 21°C chauffer env. 24°C

Remarque : La fonction de chauffage peut être utilisée jusqu'à une température externe de +7 °C. Si la température externe est moindre, il n'est plus possible de chauffer.

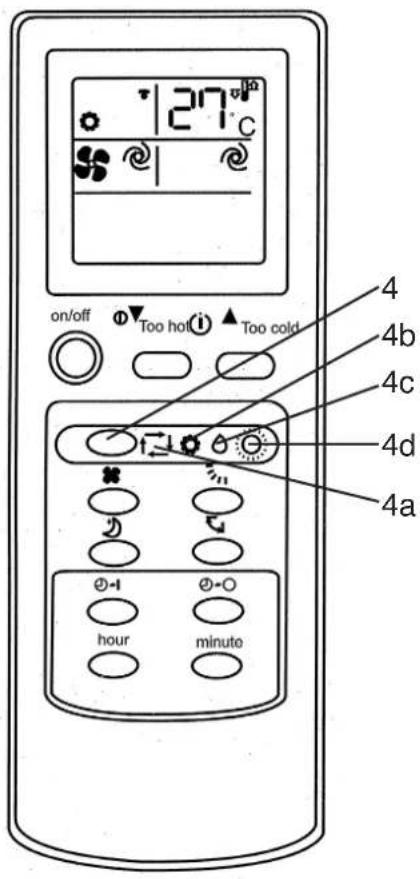

Sélection de la fonction de service (rafraîchir (4b), déshydrater (4c), chauffer (4d)) Sélectionnez le mode afin de régler avec précision la température ambiante ou la circulation de l'air.

27°C on/off Too hot Too cold 4 4b 4c 4d 4a hour minute

Attention!

Lorsque la température ambiante est trop élevée, le système de rafraîchissement fonctionne à puissance maxi.

Si vous voulez choisir rafraîchissement, déshydrateur ou chauffage :

1 Appuyez sur la touche MARCHE/ARRET

2 Appuyez dessus pour sélectionner la fonction en question.

A chaque fois que la touche est pressée, la fonction est change dans l'ordre suivant : Rafraîchir automatiquement - déshydrater - chauffer

Vous voulez mettre l'appareil hors service. Appuyez sur la touche MARCHE/ARRET Une fois l'appareil réglé, il suffit d'appuyer sur la touche MARCHE pour obtenir la même fonction qu'avant.

Fonction de chauffage :

Sélectionnez la fonction Chauffer avec la touche 4.

La fonction de chauffage peut être utilisée jusqu'à une température externe d'env. +7 °C. La température ambiante maximale pouvant être atteinte dépend de la température externe et des conditions architecturales de l'endroit. Remarque : Si, pendant le fonctionnement, la température ambiante est supérieure de 2° C (rafraîchir) ou inférieure de 2° C (chauffer) à la température de consigne réglée, il est impossible de modifier la température de consigne sur le climatiseur. Dès que la différence de température entre la température ambiante et la température de consigne réglée revient à moins de 2°C, on peut alors modifier la température de consigne sur le conditionneur.

Plus la température externe est basse, plus la température ambiante pouvant être obtenue avec la fonction de chauffage est basse.

Modification de la température

Appuyez sur la touche "trop chaud-too hot", afin de réduire la température. Chaque fois que vous appuyez, la température réglée est réduite de 1°C.

Appuyez sur la touche ⚡„trop froid-too cool“ afin d'augmenter la température. Appuyer une fois la température de 1°C.

Le système peut être surchargé lorsque le conditionneur tire trop de chaleur de l'air. Le ventilateur de l'appareil extérieur s'arrête automatiquement afin de protéger le conditionneur à cause de la commande par microprocesseur. Lorsque le ventilateur de l'appareil extérieur s'arrête, l'appareil extérieur affiche u gel. Il ne s'agit là ni d'un défaut ni d'une panne.

Lorsque la température est réglée en fonction automatique, cette fonction ne peut pas être modifiée.

Sélectionner la fonction (rafraîchir, déshydrater).

Surveillance en fonctionnement :

1. Fermez la fenêtre et fermez les volets ou réduisez la lumière du soleil afin d'augmenter l#effet de rafraîchissement.
2. Gardez les stores baissés afin de diminuer l'incidence de la lumière du soleil.
3. Montez l'appareil dans un endroit favorable afin d'éviter les rayons directs du soleil, et économiser l'énergie.

Déshydrater

70% d'humidité de l'air est la limite supérieure à laquelle les personnes peuvent encore se sentir bien.

Lorsque l'on a trop chaud, c'est que la teneur en eau est trop élevée, autrement dit, l'humidité de l'air est trop élevée.

L'humidité de l'air a une certaine relation par rapport à la température. Il vaut en général : 60-70% pour l'été et 50-70% pour l'hiver.

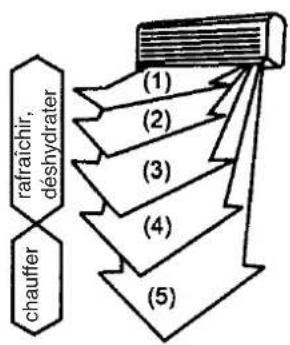

Ajustement de la vitesse et de la circulation de l'air

Sélectionnez une vitesse et une circulation d'air vous étant agréable.

Sélectionnez un niveau élevé permettant de rafraîchir toute la pièce. Sélectionnez la fonction sommeil lorsque vous désirez dormir et voulez réduire le bruit.

Appuyez sur la touche pour modifier la vitesse de l'air. A chaque pression de la touche, la vitesse de l'air change comme suit : basse,

Appuyez sur la touche pour modifier le sens de l'air bas/haut. A chaque pression de la touche le sens est modifié.

Zone recommandée pour le sens de l'air bas/haut. Ajustez avec la touche automatique, sélectionnez Rafraîchir. Chauffer ou Déshydrater.

Attention :

• En fonction de déshumidification et de rafraîchissement, l'air souffle pendant 1 heure vers le bas (rep. 4 - 5). L'appareil passe alors en circulation de l'air horizontale afin d'éviter de goutter.
• Réglez le sens haut/bas avec la télécommande. N'effectuez jamais le réglage en hauteur manuellement.
• Si en mode de chauffage, la température de sortie de l'air est trop basse, l'air est soufflé pratiquement en position horizontale. Réglez le sens de circulation et les vitesses.

Ajustement de la vitesse et du sens de la circulation de l'air

Circulation automatique de l'air

Appuyez sur la touche ⚙, modifiez le courant de l'ai sur Automatique et la meilleure position des lamelles sera alors sélectionnée pour un effet efficace.

Rafraîchir + déshydrater

L'air s'écoule

horizontalement en mode rafraîchir et déshydrater.

Chauffer

Si la température de l'air est basse, l'air s'écoule horizontalement.

Si l'air est chaud, il s'écoule vers le bas

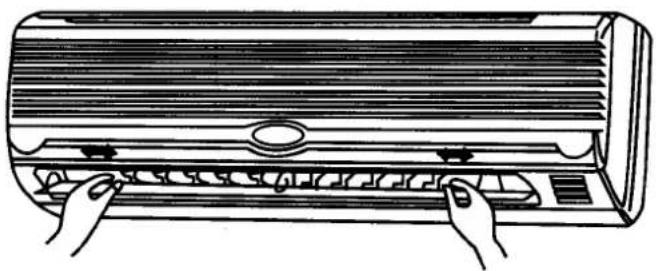

La direction du courant gauche et droite peut être réglée manuellement.

Effectuez les paramétrages avant de mettre l'appareil en service. Pendant le service, les lamelles oscillent pouvant coincer les doigts.

Fonction de service en sommeil agréable

Commutez sur cette fonction lorsque vous désirez un environnement calme pendant le sommeil.

Procédez comme suit : appuyez sur la touche Ⓤ. Faites-le lorsque vous désirez un environnement calme pendant le sommeil.

Comment arrêter cette fonction : Appuyez à nouveau sur la touche.

Attention :

Faites démarrer cette fonction lorsque vous allez vous coucher. Si vous le faites pendant la journée, il est possible que la température ambiante soit trop élevée étant donné que la puissance de rafraîchissement diminue.

Effet de soufflante à fond

Lorsque vous faites démarrer cette fonction, chaque partie de la pièce sera rafraîchie.

Procédez comme suit :

appuyez sur la touche

Annuler :

appuyez une nouvelle fois sur la touche

Appuyez sur la touche ⊙ pendant que l'effet de soufflante à fond est en marche et ce processus s'arrêtera. Lorsque l'on met l'effet de soufflante à fond en circuit, l'air frais atteint chaque coin de la pièce.

Mode timer (Marche/arrêt)

Réglez le mode timer avant d'aller vous coucher ou pendant le temps normal dont vous avez besoin pour rentrer chez vous ou encore pour vous lever.

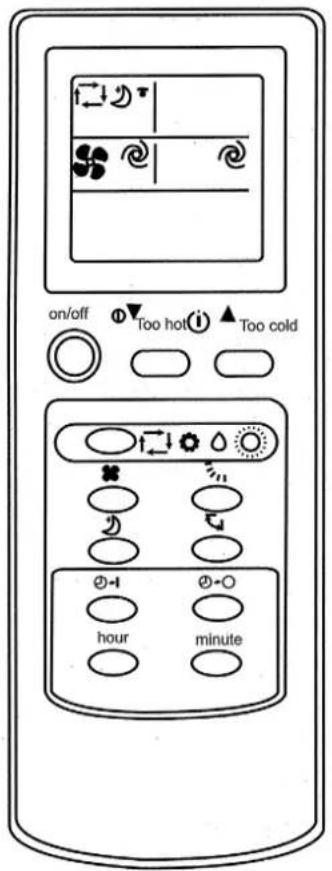

10:00 - - - - on/off ▼ Too hot ▲ Too cold hour minute

Réglage du timer sur Marche (On)

1 Appuyez sur la touche ○ pendant le fonctionnement, pour mettre le timer en "MARCHE". A chaque pression de la touche, on modifie la séquence temps de démarrage > supprimer.

2 Appuyez sur la touche des heures-minutes afin de régler l'heure actuelle. A chaque pression, on modifie l'heure d'1 heure ou encore de 10 minutes. (AM=24-12 h ; PM=12-24 heures)

Effacement Appuyez sur la touche ⏻ afin d'effacer le réglage du timer.

Réglage du timer sur Arrêt (OFF)

1 Appuyez sur la touche pendant le fonctionnement, pour mettre le timer sur "OFF". A chaque pression, on modifie la séquence >mettre le timer hors circuit "arrêt".

2 Appuyez sur la touche des heures-minutes afin de régler l'heure de l'arrêt du timer sur l'heure correcte. A chaque pression, on modifie l'heure d'1 heure ou encore de 10 minutes.

Mise hors-circuit

Appuyez sur la touche Ⓞ-0 afin de mettre le timer hors circuit.

Remarque :

• On peut combiner timer MARCHE et timer ARRET, le temps de réglage le plus proche de l'heure réelle est prioritaire. ( — — signifie timer ARRET, ou encore timer MARCHE suit ensuite).
• Lorsque le réglage de l'heure n'est pas correctement réglé sur la télécommande le réglage du timer est alors également mal réglé.

Attention :

Mettez l'appareil hors circuit, tirez la fiche de contact avant chaque nettoyage. La vitesse élevée des ventilateurs peut causer des blessures.

Nettoyez l'appareil intérieur uniquement avec un chiffon doux. N'utilisez aucune essence, aucun diluant, aucune poudre à récurer ni à polir etc., Cela peut sinon endommager l'appareil.

5. Consignes d'entretien

1. Nettoyez le filtre à air et introduisez-le dans sa position d'origine.

2. Les raccords d'amenée et de sortie de l'appareil d'extérieur et d'intérieur doivent être libres d'accès et ne doivent être ni recouverts, ni bloqués.

Mesures d'entretien

Avant le nettoyage : tirez la fiche de contact.

Mesures d'entretien

Lorsque le conditionneur n'est pas utilisé pendant une période prolongée :

1. Faites d'abord fonctionner le ventilateur pendant 3-4 heures afin de sécher complètement l'appareil de l'intérieur. Réglez le niveau de température le plus élevé tant que le ventilateur fonctionne.

2. Mettez l'appareil hors circuit et tirez la fiche de contact.

Attention :

Tirez toujours la fiche de contact lorsque vous n'utilisez pas l'appareil pendant une période prolongée. La poussière accumulée peut causer un incendie.

1. Retirez les piles de la télécommande

Filtre à air

6. Erreurs possibles et solutions possibles aux problèmes

Contrôlez les points suivants avant d'appeler le service après-vente :

L'appareil ne démarre pas. Contrôlez les points suivants :

1. La tension du réseau est-elle présente dans la prise ?
2. Vérifiez le dispositif de protection de la prise !
3. La minuterie est-elle réglée ?

L'appareil ne refroidit pas suffisamment !

Contrôlez ce qui suit :

1. La température est-elle réglée de façon appropriée ?
2. Le filtre à air est-il encrassé ? Nettoyez-le et introduisez-le à nouveau.
3. Des entrées ou sorties de l'appareil extérieur sont-elles bloquées ?
4. Le mode "sommeil" est-il évtl. réglé de jour ?
5. Les raccordements entre l'appareil d'extérieur et d'intérieur sont-ils non étanches ? Le liquide de rafraîchissement pourrait être insuffisant ? Dans un tel cas, informez votre service après-vente.

La télécommande ne marche pas !

(Attention, elle ne fonctionne que dans un rayon de 6 m de l'appareil intérieur.)

1. Les piles sont-elles encore bonnes ? Les remplacer !
2. Les piles sont-elles correctement introduites ? Attention à la polarité !

Contrôlez ce qui suit en cas de panne de courant :

Appuyez sur l'interrupteur Marche/Arrêt après une panne de courant.

Si, une fois les points plus haut vérifiés, vous ne pouvez pas remédier aux problèmes, mettez l'appareil hors circuit et informez votre service après-vente

Erreurs possibles et solutions possibles aux problèmes

Problème	Origine
Après avoir appuyé sur la touche de démarrage, l'appareil ne se met toujours pas en marche via le microprocesseur.	Ce n'est pas une erreur. C'est une protection du compresseur. Prenez donc votre mal en patience.
On entend des bruits craquants.	Ceci n'est pas une défaillance.Ces bruits de tension résultent de la contraction et de l'extension de la plaque frontale en raison des différences de température.
Une odeur bizarre flotte dans la pièce.	Ceci n'est pas une défaillance:Le conditionneur fait circuler également les émanations des murs, papiers muraux, moquettes, de la fumée, des meubles et des vêtements dans l'air.
Le ventilateur s'arrête pendant la déshydratation.	Ceci n'est pas une défaillance.La température augmente lorsque l'eau s'évapore sur l'échangeur de chaleur de l'appareil intérieur.
Vous entendez des bruits d'eau.	Ceci n'est pas une défaillance.Il s'agit évtl. de l'allongement du liquide de refroidissement le climatiseur.
Le courant d'air change automatiquement pendant le fonctionnement.	Ceci n'est pas une défaillance.Les lamelles d'aération tournent en position horizontale afin d'éviter que des gouttes ne tombent lorsque l'air a été soufflé pendant env.1 h. vers le bas en fonction de refroidissement ou de déshumidification. Lorsque l'air de soufflante est trop froid, il est également soufflé à l'horizontale.
Bruit de cliquètement dans l'appareil intérieur.	Ceci n'est pas une défaillance.C'est en général le bruit du ventilateur ou du compresseur lorsque qu'il est mis en ou hors circuit.
Un bruit sourd sort de l'appareil intérieur.	Ceci n'est pas une défaillance.Ce bruit provient du réfrigérant dans l'installation de conditionnement d'air.
Des gouttes d'eau tombent de l'appareil extérieur	Ceci n'est pas une défaillance.Pendant le refroidissement, les pièces tubulaires ou de raccordement sont refroidies pour former de la condensation. En mode de dégel ou de chauffage, des gouttes de condensation peuvent tomber. Pendant le chauffage, de l'eau de l'échangeur thermique peut tomber en gouttes.
L'air n'est pas immédiatement soufflé en mode de chauffage.	Ceci n'est pas une défaillance.L'air ne commence à être soufflé que lorsqu'il est réchauffé.
Le conditionneur se met hors circuit pendant le mode de chauffage.	L'appareil extérieur gèle à des températures inférieures à env. +7 °C). Le mode chauffage est impossible à des températures extérieures de moins d'env. +7 °C.

Les pages suivantes sont destinées aux spécialistes.

7. Remarques importantes relatives au montage

Sélection du lieu d'implantation de l'installation intérieure

■ Evitez de bloquer le courant d'air.
■ L'air refroidit doit pouvoir se répartir dans chaque partie de la pièce.
■ L'écart maximal entre l'appareil extérieur et celui intérieur est de 15 m, la différence de hauteur maximale s'élève à 5m.
■ Montez-le sur un mur fixe afin d'éviter les vibrations.
■ Evitez les rayons directs du soleil. ■ Attention à l'écoulement léger de condensé.

Seélection du lieu d'implantation de l'installation extérieure

■ L'installation ne doit pas sentir l'effet de rafales de vent, même fortes.
■ Veillez à une bonne aération et à l'absence de poussière, évitez de l'exposer directement à la pluie et aux rayons du soleil.
■ Veillez à ce que les bruits de fonctionnement et l'air sortant n'incommodent pas les habitants.
■ Montez-le fixement sur une substructure, évitez le bruit et les vibrations.
■ Evitez les endroits dans lesquels il peut y avoir du gaz combustible ou des fuites.
■ Fixez précautionneusement les pieds de montage au cas où l'installation devrait être montée plus en haut.

Accessoires pour montage

Plaque de montage

Vis 4x25 mm

Batterie 2 x MICRO LR03 1,5V

Télécommande

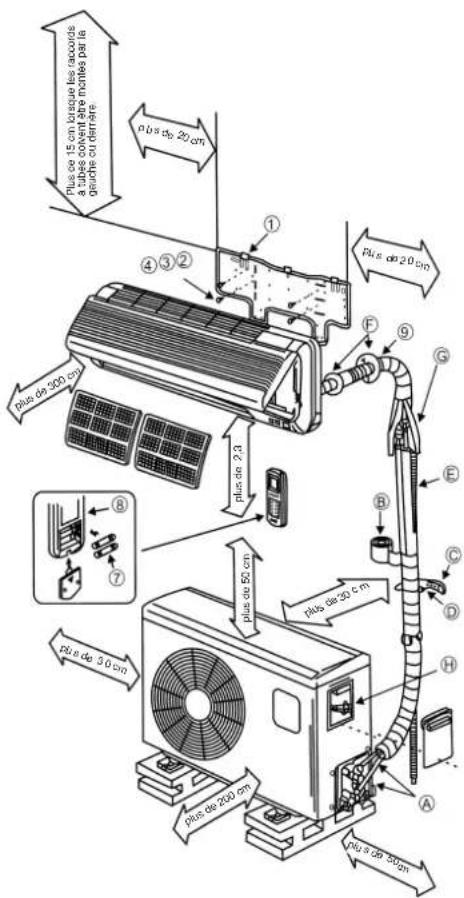

Accessoires pour tuyauterie

Raccords à tubes

Bande d'enroulement

Collier d'attache

Tube d'écoulement

Câble de jonction

Plus de 15 cm lorsque les appouts a tubes doivent abre montés par la gouche cu detir are plus de 20 cm plus de 50 cm plus de 2.3 plus de 50 cm plus de 200 cm plus de 500 cm plus de 20 cm plus de 50 cm plus de 20 cm plus de 50 cm plus de 200 cm plus de 500 cm

Attention

Contactez notre service après-vente : Vous y trouverez rapidement réponse à vos questions et votre installation sera montée dans les règles. Si le climatiseur n'est pas monté, désaéré et mis en service par un(e) spécialiste en climatisation, nous déclinons toute responsabilité pour les prestations de service.

8. Instructions de montage :

Assurez-vous que la tension du réseau présente correspond à celle indiquée sur la plaque signalétique.

• Bloquez l'appareil.
• Faites effectuer l'installation électrique par un établissement spécialisé.
• Laissez un partenaire de service après-vente ou une entreprise spécialisée dans le domaine de la technique du froid se charger de l'installation.
• Un mauvais montage peut entraîner des dommages et des blessures de personnes.
• Portez une protection de l'ouïe tout comme gants de travail pendant le montage.

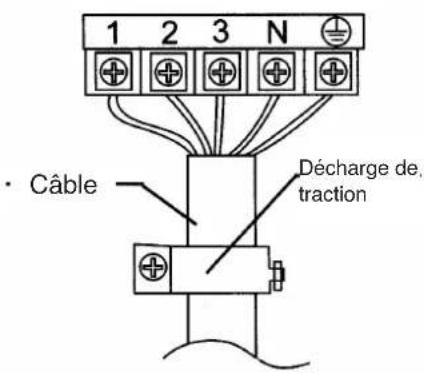

Remarque relative au raccordement électrique !

Seul un(e) spécialiste électricien(ne) dûment autorisé par l'entreprise d'alimentation en électricité compétente doit réaliser le raccordement électrique. Il faut protéger l'installation par fusibles. Sélectionnez une section de conduite d'amenée suffisante. Le brin jaune/vert doit uniquement être utilisé comme conducteur de protection et en aucun cas comme conducteur de tension. Le raccordement électrique de l'appareil doit être séparé du réseau par un dispositif d'au moins 3 mm de distance de sectionnement (p. ex. interrupteur protecteurs de ligne). Etablissez tout d'abord la liaison électrique entre l'appareil d'extérieur et celui d'intérieur et ensuite le branchement secteur. Assurez-vous que toute l'installation est bien sans tension. Bloquez l'installation contre toute remise en marche.

1. Sélection du lieu de montage

Appareil d'intérieur

1. Les ouvertures d'entrée et de sortie de l'air ne doivent pas être recouvertes. Il faut que l'air puisse se répartir dans toute la pièce.
2. Montez l'appareil intérieur de manière qu'il soit à petite distance de l'appareil extérieur en traversant le mur.
3. Veiller à poser le tuyau de drainage sans pli et sans montée vers l'extérieur.
4. Evitez un emplacement près d'une source de chaleur, de grande humidité de l'air ou de gaz inflammable.
5. Sélectionnez un endroit suffisamment robuste pour le montage. L'appareil ne doit pas être soumis à des vibrations.

6. Assurez-vous que l'installation est effectuée correctement et proprement.

7. Assurer suffisamment de place pour d'éventuelles réparations ultérieures et pour le service.

8. Maintenez l'appareil éloigné d'au minimum 1 m des appareils et installations électriques, p. ex. les télévisions, radios, ordinateurs, etc.
9. Sélectionnez un endroit où l'appareil sera facilement accessible afin de nettoyer ou de remplacer le filtre.

Appareil extérieur

1. Sélectionnez un endroit auquel le bruit et l'air sortant de l'appareil ne dérangeront pas les voisins.
2. Sélectionnez un endroit où il y a suffisamment d'amenée d'air.
3. Les ouvertures d'entrée et de sortie de l'air ne doivent pas être recouvertes.
4. L'endroit doit être suffisamment robuste pour le montage et pour éviter les vibrations.
5. Il faut éviter tout risque en raison de gaz combustibles ou d'échappement de gaz à cause de corrosion.
6. Assurez-vous que l'installation est réalisée conformément aux prescriptions.

A respecter :

Les points suivants peuvent entraîner des dérangements.

Informez-vous auprès de votre établissement spécialisé de service après-vente pour éviter d'éventuels dérangements ultérieurs.

Evitez les endroits suivants

• Un endroit dans lequel de l'huile (huile pour machines) est stockée.
• Un endroit à grande teneur en sel.
• Un endroit dans lequel de nombreuses sources de soufre, p. ex. des stations thermales sont présentes.
• Un endroit dans lequel des émetteurs radio, des antennes d'amplificateur, des appareils à souder et des appareils médicaux sont employés.
• Un endroit dans lequel l'appareil extérieur est soumis directement aux rayons du soleil. Le cas échéant faites de l'ombre à l'appareil extérieur. Evitez, ce faisant d'entraver à la circulation de l'air.
• Un endroit à proximité de générateurs de chaleur et de vapeur.
• Un endroit à grand développement de poussière.
  ● Un endroit ouvert au public
• Un endroit aux caractéristiques inhabituelles.

Attention!

• Le sens de soufflement de l'air doit concorder au sens du vent.
• Ne réalisez jamais l'installation dans des endroits comprenant de l'air agressif.
• Respectez les distances minimales (cf. remarques importantes relatives au montage).
• Il est uniquement autorisé d'installer l'appareil d'extérieur et celui d'intérieur en position perpendiculaire.

2. Montage de l'appareil intérieur

Respectez absolument les instructions de montage

2.1 Avant le montage

• Sélectionnez l'emplacement de l'appareil intérieur (respectez les remarques précédentes relatives à la sélection de l'endroit)
• Vérifiez la tension disponible en la comparant avec celle indiquée sur la plaque signalétique. Elles doivent concorder.
• Les conduites de réfrigérant doivent être dotées de l'isolation appliquée à l'usine.

2.2 Montez la plaque de montage

- La plaque de montage de l'appareil intérieur doit être montée au mur en position horizontale. Maintenez absolument les écarts indiqués. Marquez et percez les trous de fixation et vissez à fond la plaque de montage à l'aide de chevilles et de vis. Veillez, afin d'éviter que l'intérieur de l'appareil ne vibre, à ne pas laisser d'espace entre le mur et la plaque de montage.

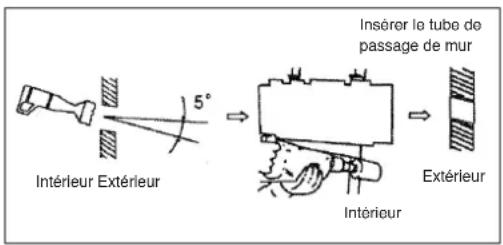

2.3 Percer une brèche dans le mur

- Percez à l'aide d'une couronne de fleuret de 65mm une brèche de l'intérieur vers l'extérieur vers l'extérieur pour les conduites dans un angle d'env. 5° en pente vers l'extérieur. Placez ensuite le tube de passage de mur dans la brèche.

Intérieur Extérieur 5° Insérer le tube de passage de mur Intérieur Extérieur

2.4 Monter le tuyau d'écoulement de l'eau condensée

- Le tuyau de sortie d'eau doit être posé vers l'extérieur avec une inclinaison. Evitez

absolument toute flexion et pli. L'extrémité du tuyau d'écoulement de l'eau condensée ne doit se trouver dans aucun récipient pouvant se remplir d'eau. Si de l'eau reste dans le tuyau de sortie d'eau, cela peut entraîner des dégâts des eaux.

- Poussez le tuyau d'écoulement supplémentaire sur le piquage sur conduite du tuyau d'écoulement se trouvant sur l'appareil intérieur. Fixez le point de raccordement avec de la bande adhésive. Veillez à une bonne étanchéité du point de raccordement. Enveloppez d'isolation la zone du tuyau d'écoulement qui se trouve dans le passage de mur et en plus env. 10 cm qui dépassent à l'intérieur et à l'extérieur de la brèche.

Insolation Mur Tuyau d'écoulement Intérieur Tuyau d'écoulement supplémentaire

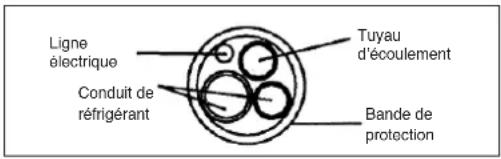

2.5 Enroulement de la conduite

- Veillez à ne pas poser la ligne de raccordement secteur vers l'extérieur. Tous les tubes, câbles électriques et tuyaux de sortie d'eau doivent être enveloppés avec la bande de protection. Selon que les conduites sont posées à droite ou à gauche, il faut retirer les passages correspondants prévus de l'appareil intérieur.

Ligne électrique Conduit de réfrigérant Tuyau d'écoulement Bande de protection

2.6 Montage final de l'appareil intérieur

• Passez le paquet de conduites dans le passage de mur
• Accrochez l'appareil intérieur dans le crochet supérieur de la plaque de montage et la faire s'encranter en bas.
• Le paquet de conduites doit être posé entre le carter de l'appareil intérieur et le mur. Pour éviter l'eau de condensation, isolez le paquet de conduites à l'aide d'une isolation thermique.

3. Montage de l'appareil extérieur

Raccordement du câble de jonction à l'appareil extérieur uniquement par une entreprise spécialisée en électricité

4. Raccordement des conduites de réfrigérant

5.1 Remarques importantes

• Veillez à ne pas faire s'échapper du réfrigérant dans l'environnement.
• Un emploi non conforme aux règles de l'art du réfrigérant peut être nuisible à la santé. Pour votre propre protection, portez des gants de travail et des lunettes de protection lorsque vous manipulez du réfrigérant.
• Il faut toujours bien aérer le poste de travail. Il est interdit de fumer.
• Il est interdit d'exploiter l'appareil sans raccordement des conduites de réfrigérant étant donné qu'il tomberait immédiatement en panne.
• Chargez l'un de nos partenaires de service après-vente ou une entreprise spécialisée en acclimatation du raccordement des conduites de réfrigérant et de la mise en service.

5. Support de la télécommande

Avant de fixer le support, vérifiez si la télécommande peut être reçue par l'appareil intérieur lorsqu'elle est à l'endroit prévu pour le support. Evitez de placer le support dans un endroit directement exposé aux rayons du soleil ou à proximité d'une source de chaleur.

Respectez à la bonne polarité des piles utilisées dans la télécommande.

Fixez le support de la télécommande à l'aide de chevilles et de vis sur un mur.

6. Raccordement électrique

1. Retirez la pièce de raccordement d'air frais
2. Retirez la borne de raccord et serrez le câble secteur au raccord à l'aide des vis. Assurez-vous que le câblage correspond bien à l'appareil intérieur.
3. Fixez les fils avec la borne et effectuez les raccords correspondants.
4. Assurez-vous encore que les raccords sont bien fixes.
5. Fixez à nouveau la pièce d'entrée d'air.

Attention

1. Faites réaliser les travaux de service uniquement par une entreprise spécialisée. Demandez à ce propos notre liste des services après-vente.
2. Si la conduite de raccordement sous tension entre l'appareil intérieur et l'appareil extérieur est endommagée, contactez une entreprise

24

spécialisée.

1. Si le câble réseau est endommagé, il faut le faire remplacer par un(e) électricien(ne) spécialisée.

2. Remarque : a) Ila différence de hauteur maximale s'élève à 5m. b) si la position de l'appareil extérieur est plus élevée que celle de l'appareil intérieur, on a besoin alors dans la conduite de réfrigérant d'une courbe plus basse que l'appareil intérieur.

Appareil d'intérieur ET-Nr. 23.709.21.00

Câble de jonction

1 2 3 4 brun noir gris bleu jaune/vert 1 2 3 4

1 2 3 N • Câble Décharge de, traction

9. Remarques

1. Les modifications effectuées sur l'appareil de votre propre chef ne sont pas couvertes par notre garantie.
2. Les blessures corporelles et dommages matériels dus à des défauts de manipulation du personnel des ventes, du stockage et du transport tout comme du déchargement engagent la responsabilité des personnes respectives ayant causé ces dommages.
3. Nous ne répondons pas de dommages issus de défauts de produits causés par un montage fait par vos soins non conforme aux règles de l'art (y compris un montage fait par d'autres partis ne possédant pas d'autorisation de notre part, tout comme en raison de rajustements effectués après un montage réussi).
4. Nous ne répondons pas de dommages issus de défauts de produits causés au cours de travaux de maintenance effectués par l'utilisateur lui-même (y compris les travaux de maintenance effectués par des tiers commandés par l'utilisateur mais non autorisés par nous)
5. Nous ne répondons pas de dommages issus de défauts de produits sous sous-tension inférieure à 217 V \~ et sous surtension de 243 V\~ et de dommages en raison de force majeure.
6. Nous ne répondons pas de dommages issus de défauts de produit causés par un fonctionnement non conforme aux règles de l'art de la part de l'utilisateur.
7. Un câble électrique endommagé doit exclusivement être remplacé par le câble électrique spécial indiqué.
8. Retirez la fiche de contact lorsque le climatiseur n'est pas en service.

D EG Konformitätserklärung
GB EC Declaration of Conformity
F Déclaration de Conformité CE
NL EC Conformiteitsverklaring
E Declaracion CE de Conformidad
P Declaração de conformidade CE
⑤ EC Konformitetsförklaring
FIN EC Yhdenmukaisuusilmoitus
N EC Konfirmitetserklæring
RUS EC Заявление о конформности
HR Dichiarazione di conformità CE
RO Declaratie de conformitate CE
TR AT Uygunluk Deklarasyonu

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Nous tourmissons une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le délai de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente compétent pour votre région ou l'adresse mentionnée ci-dessous.

© Sous réserve de modifications

⑤ Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément exprès de l'entreprise ISC GmbH.

EH 01/2006
