KCT-74PTT - Radio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PTT extérieur pour émetteur-récepteur mobile
Marque	Kenwood
Modèle	KCT-74PTT
Catégorie	Radio (accessoire)
Compatibilité	Série Kenwood NX-5000
Longueur de câble	Environ 3 m
Plage de température de fonctionnement	-30°C à +60°C
Connectique	Prise DB25 (brochage spécifique) ou via câble optionnel KCT-72
Alimentation	Aucune (dispositif passif)
Type d'installation	Fixation par ruban adhésif double-face fourni
Matériau du boîtier	Plastique (estimation)
Indice de protection	Non étanche
Dimensions (estimées)	Environ 50 x 30 x 20 mm
Poids (estimé)	Environ 50 g
Couleur	Noir (estimation)
Accessoires fournis	Ruban adhésif double-face
Fonction principale	Activation à distance de la transmission (Push-To-Talk)
Sécurité	Ne pas installer près du coussin gonflable ; ne pas démonter
Entretien	Essuyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; pièces disponibles via service après-vente Kenwood
Informations générales	Notice d'utilisation et mode d'emploi gratuit disponible en ligne

FOIRE AUX QUESTIONS - KCT-74PTT KENWOOD

Le KCT-74PTT est-il compatible avec d'autres séries que NX-5000 ?

Non, ce commutateur PTT est conçu exclusivement pour les émetteurs-récepteurs mobiles de la série Kenwood NX-5000.

Comment installer le KCT-74PTT dans un véhicule ?

Utilisez le ruban adhésif double-face fourni pour fixer le commutateur à un endroit n'entravant pas la conduite. Connectez ensuite les fils à l'émetteur-récepteur via la prise DB25 ou le câble optionnel KCT-72.

Le KCT-74PTT est-il étanche ?

Non, il n'est pas étanche. Évitez toute exposition à l'eau ou à l'humidité.

Quelle est la longueur du câble du KCT-74PTT ?

Le câble mesure environ 3 mètres.

Puis-je utiliser le KCT-74PTT avec un casque ?

Oui, si votre émetteur-récepteur NX-5000 est équipé d'une entrée pour casque externe, vous pouvez connecter le commutateur PTT pour une utilisation mains libres.

Comment brancher le KCT-74PTT sur la prise DB25 ?

Connectez le fil rouge à la broche PTT (broche 6 ou 7 selon configuration) et le fil noir à la broche PTT GND (broche 7, 11 ou 12). Consultez le manuel de programmation KPG-D1 pour le réglage AUX.

Que faire si le KCT-74PTT ne fonctionne pas ?

Vérifiez d'abord les branchements et la compatibilité avec la série NX-5000. Assurez-vous que l'émetteur-récepteur est allumé et paramétré correctement. Si le problème persiste, contactez le support Kenwood.

Le KCT-74PTT nécessite-t-il une pile ?

Non, le commutateur PTT est un dispositif passif qui ne nécessite aucune alimentation externe.

Puis-je nettoyer le KCT-74PTT avec un produit chimique ?

Non, utilisez uniquement un chiffon doux et sec. Les produits chimiques pourraient endommager le boîtier.

Où trouver la notice d'utilisation du KCT-74PTT ?

La notice est disponible gratuitement en téléchargement sur le site notice-facile.com au format PDF.

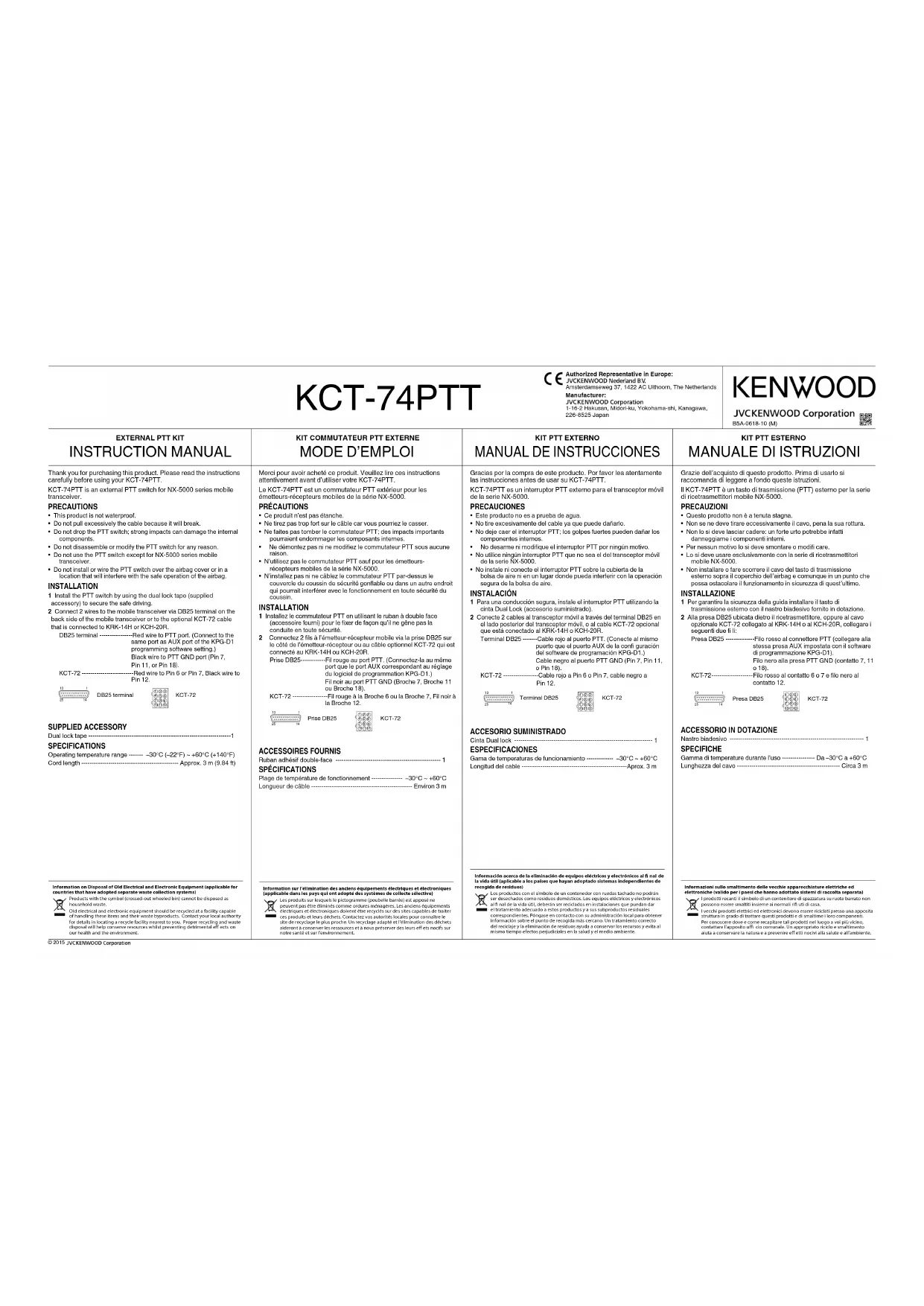

MODE D'EMPLOI KCT-74PTT KENWOOD

Merci pour avoir acheté ce produit. Veuillez lire ces instructions attentivement avant d'utiliser votre KCT-74PTT.

Le KCT-74PTT est un commutateur PTT extérieur pour les

émetteurs-récepteurs mobiles de la série NX-5000.

PRECAUTIONS

• Ce produit n'est pas étanche.
• Ne tirez pas trop fort sur le câble car vous pourriez le casser.
• Ne faites pas tomber le commutateur PTT; des impacts importants pourraient endommages les comparants internes.
  pourraient endommager les composants internes.
• Ne demontez pas ni ne modiliez le commutateur PTT sous aucune raison.
• N'utilisez pas le commutateur PTT sauf pour les émetteurs-
  récepteurs mobiles de la série NX-5000.
• N'installez pas ni ne câblez le commutateur PTT par-dessus le couvercle du coussin de sécurité gonflable ou dans un autre endroit qui pourrait interférer avec le fonctionnement en toute sécurité du coussin.

INSTALLATION

1 Installez le commutateur PTT en utilisant le ruban à double face (accessoire fourni) pour le fixer de façon qu'il ne gène pas la conduite en toute sécurité.
2 Connectez 2 fils à l'émetteur-récepteur mobile via la prise DB25 sur le côté de l'émetteur-récepteur ou au câble optionnel KCT-72 qui est connecté au KRK-14H ou KCH-20R.

Prise DB25----Fil rouge au port PTT. (Connectez-la au même port que la port AUX correspondent au réglage

port que le port AUX correspondant au réglage du logiciel de programmation KPG-D1.)

Fil noir au port PTT GND (Broche 7, Broche 11

ou Broche 18).

--Fil rouge à la Broche 6 ou la Broche 7, Fil noir à la Broche 12

Prise DB25

KCT-72

ACCESSOIRES FOURNIS

Ruban adhésif double-face

SPECIFICATIONS

Plage de température de fonctionnement ---- -30°C \~ +60°C Longueur de câble ---- Environ 3 m

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne

peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs eff ets nocifs sur notre santé et sur l'environnement.

KIT PTT EXTERNO
